Конструктивные особенности

Чтобы во время работы ножом рука охотника не уставала, центр тяжести инструмента смещают ближе к рукоятке. Это позволяет уменьшить нагрузку на кисть и увеличить эффективность резки. Инструментом становится проще пользоваться. Особенности охотничьих ножей:

  1. Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияЛезвие прямое, узкое.
  2. Длина клинка — от 12 до 15 см.
  3. Некоторые инструменты оснащены кровостоком.

Так как охотничьи самодельные ножи используют в любую погоду, изготавливая их, учитывают, в какой климатической зоне они будут применяться. Инструмент с деревянной массивной рукояткой используют в условиях повышенной влажности и при сильном морозе. Рукоятка, выполненная из деревянного материала, не примерзает к руке в морозную погоду и не выскальзывает из ладони во время влажности. Узоры на рукоятке и выемки для пальцев отсутствуют. Без них инструмент более удобен в применении.

Чтобы во время переноски не потерять или не пораниться о нож, его хранят в ножнах. Кроме этого, футляр защищает инструмент от вредных атмосферных воздействий. Ножны бывают деревянными и кожаными с ремешками для крепления к поясу.

Предназначение инструмента

Резка — основное предназначение ножа, но, в зависимости от обстоятельств, охотники используют инструмент для множества других функций.

Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления

С помощью ножа:

  1. Снимают шкуру с пойманной добычи.
  2. Разделывают тушу на части.
  3. Добивают раненого зверя.
  4. Защищаются от нападения разъяренного зверя.
  5. Обустраивают лагерь.
  6. Рубят ветки и открывают консервные банки.

В редких случаях инструмент используют, как оружие.

Самостоятельное изготовление ножа

Иногда изделия, которые продают в магазине, некачественные или стоят дорого. Поэтому сделать охотничий нож можно в домашних условиях. Чтобы изготовить инструмент, требуются специальные приспособления и навык работы с металлом. Работа состоит из нескольких этапов:

  1. Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияПоиск металла для клинка.
  2. Подготовка эскиза ножей охотничьих.
  3. Подготовка лезвия.
  4. Создание рукояти.
  5. Изготовление ножен.

Чертежи охотничьих ножей в натуральную величину можно сделать своими руками или воспользоваться готовыми схемами. Из инструментов понадобится монтажный стол с тисками, дрель, напильники, алмазные надфили, выпрямитель тока и другие мелкие инструменты.

Пошаговая инструкция

Прежде чем приступить к изготовлению ножа для охоты и рыбалки своими руками, подготавливают чертеж. Готовые детали, рукоятка и лезвие, будут соединяться по всадному методу и фиксироваться заклепкой.

Создание и заточка лезвия

Сталь для клинка должна обладать особой твердостью, пластичностью и антикоррозийными свойствами. Такими свойствами обладает сталь под маркой Р6М5. Материал есть в продаже, его часто применяют для создания маятниковых пил.

Хорошую устойчивость к коррозии имеет углеродистая сталь марки 65 Г. Она качественно держит заточку, благодаря своей твердости. Если таких материалов нет в наличии, можно воспользоваться ножовкой по металлу или любым другим инструментом.

Лезвие делается так:

  1. Чертеж лезвия с хвостовиком переносят по размеру на бумагу, затем шаблон укладывают на металлическое полотно для лезвия и обводят по контуру.
  2. Остатки металла с лезвия убирают наждаком. Чтобы конструкция получилась прочной, углы на участке, где лезвие переходит в хвостовик делают закругленными.
  3. Готовую деталь покрывают лаком и обматывают изолентой. В хвостовике с помощью реакции электролиза вырезают круглое отверстие под заклепку. Для этого в воду добавляют соль и тщательно растворяют. Внутрь укладывают заготовку. Солевой раствор будет служить электролитом. Электричество подают через сеть с напряжением в 27 Вольт. В течение трёх часов в металле сформируется отверстие.
  4. Используя алмазный натфиль, отверстию придают округлую форму.
  5. Заточка — это основной элемент работ, от которого зависят функциональные возможности ножа. Самый простой способ заточить изделие — сделать вогнутые спуски. Такой нож получится не очень эффективным и подойдёт только для надрезания. Если необходимо сделать нож со средним уровнем резки, то применяют заточку «плоский клин». Такой способ используют для ножовочного полотна толщиной более 2 мм.
  6. Для сквозного прорезания изделие затачивают симметричными спусками, наподобие слегка выгнутых линз. Угол заточки лезвия по всей ширине делают одинаковым. Во время работы лезвие окунают в емкость с водой, так как металл сильно нагревается.
  7. Чтобы клинок надежно соединился с рукояткой, на хвостовике проделывают асимметричные выемки. Затем изделие зашлифовывают и полируют.
  8. В соответствии с чертежом, из латуни или бронзы вырезают втулку. Это специальная деталь, позволяющая снизить нагрузку на хвостовик. Во втулке проделывают несколько отверстий в ряд и растачивают их в одно, затем вплотную подгоняют к лезвию. Чтобы лезвие и втулка надежно держались, их припаивают. Прикрепляя втулку к рукоятке, между ними прокладывают накладку из кожи.

Установка рукояти

Дерево — это самое подходящее сырье, которое применяется для изготовления рукояти. Из яблони, клена, ясеня и других плотных сортов деревьев получаются хорошие заготовки. Но идеальным сырьем является береста. Материал укладывают в емкость с водой и варят в течение 2 часов. После тепловой обработки он смягчается. Его тщательно высушивают, затем делают заготовку.

Для рукояти не используют хвойные деревья. В качестве заготовки можно использовать ножку от старого стула или другой мебели. Схема изготовления и установки выглядит следующим образом:

  1. Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияНожовкой по металлу в выбранной заготовке проделывают срез под втулку. Срез должен быть ровным. Для хвостовика на поверхности будущей рукоятки высверливают полость. Перед установкой хвостовик обтачивают на точильном круге. Так детали плотнее соединятся друг с другом.
  2. С одной стороны заготовки проделывают отверстие под заклепку. Выбранный участок помечают шилом, затем просверливают сверлом маленького диаметра.
  3. Чтобы соединить втулку и рукоять, острую сторону ножа опирают о деревянный брус. Клинок встанет в паз, если на другую его сторону нажать с усилием. Детали приклеивают на эпоксидный клей и холодную сварку.
  4. Заклепку устанавливают после полного высыхания клея, предварительно просверлив под нее отверстие. Необходимую длину рукоятке создают ножовкой по металлу, а форму — шлифовочным кругом. Деревянную рукоятку пропитывают маслом.

Ножны для защиты

Для изготовления ножен подходят разные подручные материалы. Это могут быть дощечки от старых ящиков и кожа. Процесс изготовления:

  1. Пользуясь инструментами по дереву, в двух дощечках пробивают углубления под лезвие. Чтобы ножны имели красивую форму, детали подтачивают ножовкой по металлу. Затем 2 детали склеивают с помощью эпоксидного клея. Форму изделия подтачивают после полного высыхания клея. Для плавного входа ножа в верхней части ножен создают направляющие, а снизу проделывают небольшое отверстие для стока воды.
  2. Для изготовления чехла для ножен требуется качественный материал. Для этого подойдут старые сапоги. Ножны должны плотно входить в отверстие чехла, поэтому кожаный материал сшивают соответствующей ширины. К изделию пришивают петли для крепления. Установленные в петли металлические кольца надежнее закрепят футляр с ножнами на поясе. Дополнительно установленный тренчик сохранит нож от потери.

После изготовления простой модели охотничьего ножа, можно приступить к созданию более сложных изделий.

yourknives.ru

Чертежи ножей с размерами для изготовления своими руками

Многим мужчинам нравится иметь при себе красивый и в тоже время надежный нож. Особым предметом для гордости служит тот предмет, который сделан самостоятельно. Процесс создания такого изделия своими руками может занять много времени и усилий, но одновременно с этим увлекает. Человеку даются неограниченные варианты исполнения рукоятки и лезвия, тут все зависит от фантазии. Помочь определится с выбором могут чертежи ножей.

Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления Чертежи ножей

Важно понимать, что каждый нож приспособлен для определенной сферы. Мясник, рыбак или охотник, будут пользоваться совершенно разными инструментами. Поэтому при выборе чертежа стоит сперва определиться с целью использования. Также необходимо уделить внимание размерам, чтобы инструмент был удобен в использовании своему хозяину. Можно позаимствовать какую-то часть с чертежа или целый элемент. Чертежи помогут воплотить в реальность задумку и сделать вас счастливым обладателем нового ножа и вызывать восторг у друзей и знакомых.

Виды ножей

По сфере применения они делятся на несколько категорий:

  • метательные;
  • туристические;
  • охотничьи;
  • рыбацкие;

Для любителей метать ножи, одного будет мало, а покупка комплекта может обойтись достаточно дорого. Поэтому каждый может попробовать изготовить самостоятельно. Опишем несколько примеров, которые пользуются популярностью.

Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления

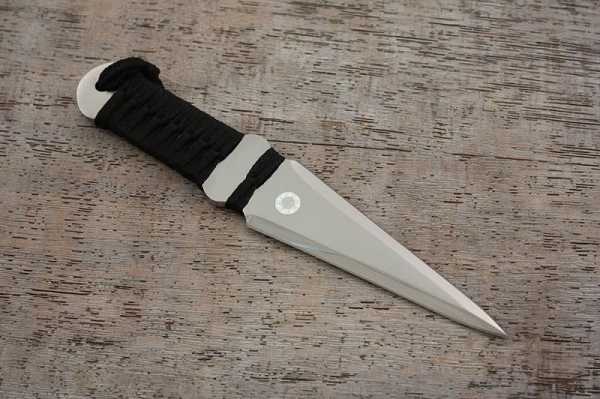

Метательные ножи

Метательные ножи «Кобра» изготавливаются в г. Златоуст компанией «Оружейник». Чертежи ножей различных моделей есть в открытом доступе в интернете, но на данный момент выпускается официально только одна. Дело в том, что разработчики сделали выбор в сторону изготовления одного, но проработанного и хорошо сбалансированного ножа. Заводской товар окрашивается в красный цвет, чтобы было легче найти.

Метательный нож «Овод» компании «Росармс», рисунки которого также легко найти, выполняется из фирменной златоустовской стали. Оригинальная находка в дизайне – это использование в качестве рукоятки обычного шнурка. От этого же производителя есть другой нож для метаний под названием «Удар». Увеличенный размер и вес позволяют кидать его на более длинные расстояния.

Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления

Метательный нож «Овод»

Требования к ножам для туризма, рыбалки и охоты рекомендуют использование нержавеющих сталей, найти эскиз не представляет труда. Рукоятки выполнять всадными, так как накладные элементы в процессе эксплуатации могут расколоться от нагрузок. Туристический нож может включать в себя несколько лезвий и инструменты, которые могут пригодиться в походе. Варианты для охоты и рыбалки должны быть острыми на протяжении долгого времени, чтобы человек с их помощью мог качественно разделать мясо или рыбу.

Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления

Охотничий нож

Как пользоваться чертежами

Первым делом необходимо распечатать эскиз на картон или плотную бумагу. Масштаб чертежа и ножа должен быть один к одному. Если заготовку будет делать другой человек, следует подробно изложить все требования и указать размеры на чертеже. Выстричь трафарет и прислонить к листу металла, обвести его кернером или маркером. Заготовку вырезать с запасом в 1-2 мм и затем удалить излишки напильником или другим инструментом.

Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления
Чертеж ножа VOX bowie
Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления
Чертеж метательного ножа
Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления
Чертеж ножа Tracker

Основные операции по изготовлению ножей

Перед началом создания лезвия и рукоятки по чертежу, стоит подготовить все необходимые материалы.

Лезвие изготавливают из инструментальных сталей, например, сталь Р6М5, отличающуюся хорошей твердостью. Лезвие из такой стали долго не будет стачиваться. Также можно использовать некоторые углеродистые стали или материал из рессоры автомобиля, не подвергшейся коррозии.

Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления

Процесс изготовления ножа

Рукоять выполняют чаще всего из дерева, которое мало усыхает и обладает достаточной прочностью. Подойдут для этого:

  • береза;
  • дуб;
  • орех;
  • железное дерево;
  • вереск и др.

Если рукоятка будет накладная, то потребуются заклепки небольшого диаметра. Изготовить их можно из латунного прутка.

Из инструментов понадобятся:

  • сверла и зенкера;
  • наждачная бумага для грубой обработки и нулевая;
  • электродрель;
  • тиски;
  • напильники;
  • молоток.

Технологический процесс изготовления охотничьего ножа своими руками состоит из нескольких этапов.

  1. Необходимо перенести чертеж со всеми размерами на пластину из металла.
  2. По контуру вырезать заготовку, сточить лишнее и просверлить отверстия для заклепок.
  3. Сделать режущую кромку лезвия. Закрепить будущий нож в тисках и напильником, под определенным углом, сточить металл. Повторить процесс с обратной стороны, если требуется. После обработки напильниками, завершить процесс наждачной бумагой.
  4. Закалить лезвие в печи или на костре в течении 15 минут. Для этого поместить металлическую заготовку в непосредственной близости от углей или другого источника жары. Как только металл станет красного цвета, необходимо вытащить заготовку на несколько секунд. Проверять нагрев следует при помощи обычного магнита. Нагретый металл перестает тянуться к магниту. В таком случае нагрев нужно остановить.
  5. Опустить горячую заготовку в масло вниз режущей частью. Погружение проводить не полностью, а только на 2/3. Держать в таком положении около минуты, а затем медленно погрузить в масло полностью.
  6. Произвести отпуск в духовой печи при температуре 400 °С на протяжении 45 минут.
  7. Выполнить чистовую обработку наждачной бумагой или другими средствами.
  8. Изготовить из древесины рукоять по эскизу, просверлить отверстия для заклепок.
  9. Пропитать рукоятку специальными растворами для увеличения срока эксплуатации.
  10. Произвести сборку всех частей.
  11. Отполировать рукоять.

На этом процесс изготовления закончен и мы имеем красивый и надежный самодельный нож.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Охотничий нож своими руками

Охотничий нож своими руками

Каждый охотник понимает, что без специального ножа не обойтись – с помощью него и наколоть лучину для костра можно, и починить снаряжение, и обработать добычу. Таким образом, это приспособление является поистине универсальным. И сделать его таким можно самостоятельно на свой вкус.

Материалы и инструменты:
1. Наждачный камень.
2. Алмазный надфиль.
3. Дрель.
4. Свёрла.
5. Напильники.
6. Абразивные бруски.
7. Выпрямитель тока.
8. Паяльник.
9. Шлифовальный круг.
10. Металл для ножа. Желательно выбрать быстрорежущую инструментальную сталь.
11. Дерево для изготовления рукояти.
12. Заклёпки.
13. Пластина латунная или бронзовая.

Порядок работы:
Любая работа начинается с чертежа. Причём в данном случае понадобятся два рисунка – самого ножа и отдельно клинка с хвостовиком.

Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления
Теперь можно аккуратно вырезать макет клинка. Основа для макета – бумага как можно большей прочности. Накладывается данная вещь на ножовочный материал и обводится как можно чётче.
Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления
Заготовка помещается на наждачный станок и обтачивается по контуру. Важно помнить о том, что место перехода от клинка к хвостовику должно быть полукруглым – это поспособствует увеличению прочности изделия. Перед обтачиванием рекомендуется подготовить ёмкость с водой, в которую следует макать металл почаще – тем самым снижается риск его перегревания.
Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления
Изготовить правильные отверстия под заклёпки на легированной стали довольно сложно. На этом этапе можно обратиться к специалистам. Однако если под рукой имеется выпрямитель тока, с помощью электролиза процедура может вполне удаться.
Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления
Следующий этап так же непрост, как и изготовление отверстий под заклёпки. Вывод спусков клинка далеко не всегда получается сразу, поэтому рекомендуется потренироваться на каких-нибудь ненужных материалах. Вогнутые спуски легче всего выводятся на наждаке, а вот с плоским клином всё в разы сложнее. Желательно начинать со слабовыгнутых линзовидных спусков. Главное требование к ним – одинаковые ширина, угол, одновременное и чёткое заканчивание. Не следует забывать о хрупкости перекалённого лезвия, охлаждая его периодически в холодной воде.
Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления
Чтобы улучшить сквозной рез изделия и избавить его от риска коррозии, нужно провести шлифовку и полировку. Для этого берётся грубый камень, способный сточить все неровности. Спуски, а также режущая кромка выравниваются с помощью подходящего бруска. После этого на наждак следует установить вулканитовый диск. В качестве альтернативы послужит войлочный круг, обработанный абразивной пастой.
Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления
Для изготовления втулки понадобится латунная пластина толщиной 3-5 мм, из которой выпиливается овал. При расчёте размеров овала исходите из параметров самого ножа. Лучше всего втулка будет выглядеть в виде упора, который выступает над рукоятью более чем на 5 мм. Не стоит забывать про отверстие под хвостовик. Припаивать втулку с основанием клинка можно припаиванием со стачиванием надфилем наплывов олова.
Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления
Теперь можно приступать к изготовлению рукояти из понравившегося дерева. Форма выбирается на личный вкус. С хвостовиком она скрепляется с помощью заклёпок. После этого дерево обрабатывается защитным составом и остаётся сохнуть.
Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления
Заключительный этап – нанесение гравировки, украшений, пошив ножен. Все эти процедуры проводятся, опираясь исключительно на предпочтения, а также на предназначение ножа.
Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления
Специалисты утверждают, что зачастую форма, размер, качество заводских ножей для охоты оставляют желать лучшего. В то же время самодельный предмет может прослужить намного дольше и эффективнее, став, к тому же, объектом гордости.
Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Коллекция ножей для самостоятельного изготовления



Здравствуйте друзья!

Сегодня хочу рассказать о том, как изготовить различные формы и конструкции ножей. Известно, что нож, это не только холодное оружие ближнего боя и незаменимая охотничья атрибутика, (я намерено не упоминаю кухонную утварь, как бытовую необходимость) но и неотъемлемая часть нашего исторического прошлого, его гордость и красота.

В принципе обычный острый кусок железа не имеет никакой ценности. Если просто заточить стальную пластину, то она и останется обычной острой стальной пластиной, бездушным орудием разделки живой и неживой плоти. Ценность настоящего произведения искусства заключается в душе, которую вложил в свое изделие мастер. И это касается не только холодного оружия, но и любой другой деятельности человека. В каждой вещи сделанной с любовью и вдохновением заложена частичка души самого человека и поэтому она сама является немножко живой. Об этом хорошо знали древние мастера и давали своим детищам имена, относясь к ним как к неким живым субстанциям.

В наше технологичное время все поставлено на поток: деталька к детальке, винтик к винтику и получаем крайне необходимое, но совершенно бездушное изделие. Впрочем, некоторые неуемные творческие личности, до сих пор занимаются изготовлением живых вещей. Я надеюсь, к таковым относитесь и вы, читатели этой статьи. Ниже я разместил чертежи ножей различных конфигураций, по которым вы сможете изготовить свое «живое оружие». Из какого материала делать оружие на этом сайте говорилось уже много, в статьях «метательные ножи», «сделаем сюрикен» и др., но возможно у кого-то есть собственные предложения.

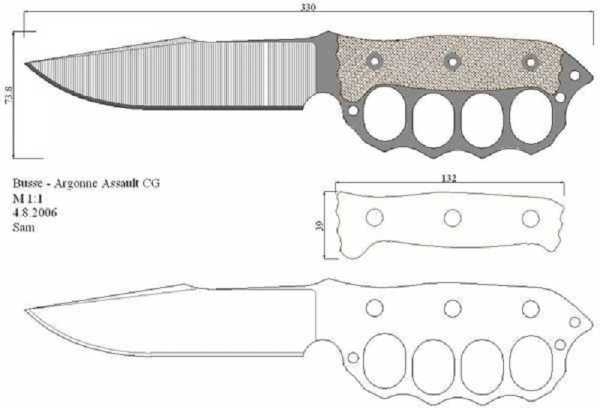

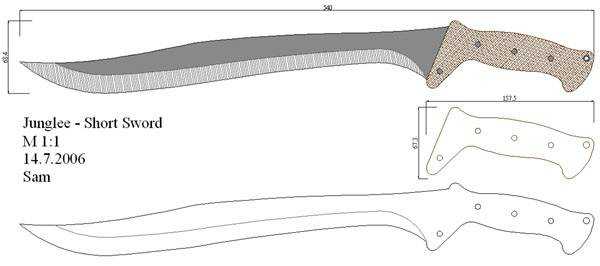

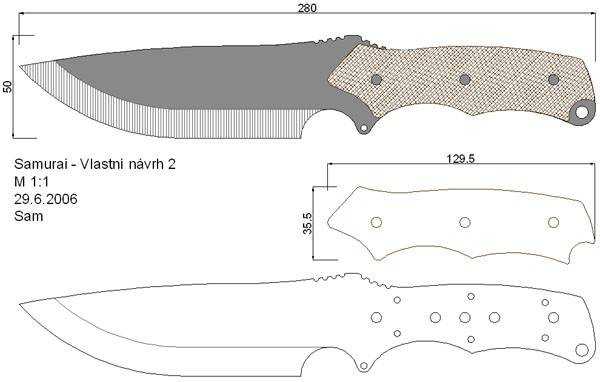

И так в этих чертежах даны лишь общие размеры: длина, ширина и высота, все остальное делайте на свой вкус, я лишь хочу показать какой формы можно изготовить нож. Я знаю одного человека, который просто помешан на изготовлении ножей. У него скопилась за двадцать лет огромная коллекция, начиная от грубых и неуклюжих первых поделок и заканчивая просто изумительной красоты, я не побоюсь этого слова, шедеврами. Причем этот человек как его ни просили, не продал, ни одного ножа, и на заказ делать категорически отказывался.

Теперь он уже на пенсии, все стены его квартиры увешаны стендами, на которых размещены его самодельные любимцы. Иногда он берет, какой ни будь нож и подолгу рассматривает, временами что-то нашептывает и гладит его. Вы не думайте, крыша у него не поехала, он нормальный веселый и разговорчивый старикан. Просто вероятно он действительно одушевил свои ножи и относится к ним, как к живым, но застывшим в пространстве и времени существам.

И так ножи.

Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияЭскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияЭскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияЭскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияЭскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияЭскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияЭскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияЭскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияЭскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияЭскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияЭскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияЭскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияЭскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияЭскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияЭскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияЭскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияЭскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовленияЭскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления



Похожие статьи:

Делаем лук

Изготовить классический арбалет

Чертежи бумеранга

Конструкция самострела

Многозарядный арбалет

Арбалет из стула

Чертеж фирменного арбалета HORTON

Как сделать пистолетный арбалет самостоятельно

Как сделать подводное ружье

Как сделать самодельные нунчаку

Как сделать инерционную дубинку

Как сделать самодельный огнемет

Способ изготовления самодельного ружья

Самодельное огнестрельное оружие или пяти ствольный самодельный монстр

Как сделать складной нож самостоятельно

Как сделать простую рогатку

Как сделать разборный лук своими руками

Как сделать электрошокер самостоятельно

Как правильно метать нож

Как сделать байкерский нож самостоятельно

Как сделать профессиональную тетиву для лука

Делаем оперение для стрел

Делаем бамбуковый лук

А теперь сделаем бумеранг из натурального дерева

Изготовляем лук из деревянного шпона

Как сделать метательное перо

Как сделать финский нож самостоятельно

Изготовление рыцарского меча

sekach.ru

Чертежи ножей с размерами, как их сделать своими руками, технология изготовления

Предложенные чертежи ножей с размерами показывают, что каждое изделие индивидуально, оно неповторимо, и хорошо «по своему».

Несколько советов, как сделать своими руками любую модель.


Определяемся с формой изделия.
Технология изготовления ножа одинакова для любого из выбранного варианта.

Этот?


Или этот?

Или еще?

Подбор материала:


  • сталь, Р6М5 (инструментальная сталь) имеет достаточную твердость, хорошо держит заточку. Можно использовать 65Г (углеродистая сталь) или кусок рессорной стали (обязательно чистая пластина без коррозии, от бывшей в употреблении автомобильной рессоры стоит отказаться). Пластину выбирайте таким образом, чтобы после черновой обработки сохранился намечаемый контур готового изделия
  • дерево (дуб, орех, груша, береза, бук, красное дерево и другие породы) советуем использовать при изготовлении рукояти
  • заклепки диаметром четыре или шесть миллиметров
  • латунная или бронзовая пластина толщиной три или четыре миллиметра

Инструмент, приспособления:


  • набор сверл
  • набор напильников (плоский, круглый)
  • наждачная бумага (номер сто двадцать и двести сорок)
  • наждак и электрическая дрель
  • струбцина
  • верстак и тиски

Если верстака нет, то его можно сделать, самому своими руками, конструкция одного из простых вариантов описана в статье «Чертеж верстака – массивный стол для гаража или сарая, схема, крепление бруса».

Технология изготовления.


  1. Переносим чертеж ножа с бумаги на металлическую пластину, строго выдерживая все размеры.
  2. По выбранному контуру обтачиваем заготовку. Делаем отверстия под заклепки.
  3. Выводим спуски режущей кромки клинка. Закрепляем полученную заготовку к верстаку (можно шурупами в отверстия под заклепки). При помощи плоского напильника или наждака, стачиваем метал под нужным углом (каждуюй сторону) к центру заготовки (будущая кромка лезвия). После окончания черновой обработки переходим к чистовой обработке при помощи наждачной бумаги.
  4. Закалка. Разводим во дворе костер. Когда образовался хороший жар, помещаем заготовку ножа в угли костра. Процесс нагрева длится около пятнадцати минут. Через каждые две, три минуты вытаскиваем заготовку на несколько секунд. Сталь должна нагреться до красно-вишневого цвета. Готовность нагрева проверяйте при помощи магнита. Если сталь перестала притягиваться магнитом, нагрев необходимо прекратить. Опускаем медленно разогретую заготовку в масло (режущей кромкой вниз) на две трети ширины клинка и держим около минуты, масло должно погаснуть. Затем полностью погружаем остальное. Если перестал идти дым, заготовку вынимаем. Сделать это нужно, не торопясь.
  5. Отпуск производим в разогретой духовке. Температура нагрева — четыреста градусов. Выдерживаем сорока пять минут.
  6. Чистовая обработка. Шлифуем и полируем клинок. Из латунной пластины выпиливаем овал и проделываем отверстие под хвостовик клинка. Изготавливаем из выбранной породы древесины рукоять, в которой просверливаем отверстия под заклепки. Собираем все детали. В собранном виде шлифуем и полируем рукоять.

Изделие готово. Применив технологию изготовления, своими руками сделаем красивый и качественный нож.

Чертежи ножей с другими размерами можно посмотреть в статье «Метательные ножи чертежи – спортивный инвентарь, мишень и тренировка метателя».

Заказать чертеж


Поделитесь с друзьями!

chertegnik.ru

36 фото ножей

Главная / Оружие / Ножи боевые и охотничьи. Галерея фото



Эскизы охотничьих ножей – поэтапная инструкция, чертежи, видео изготовления

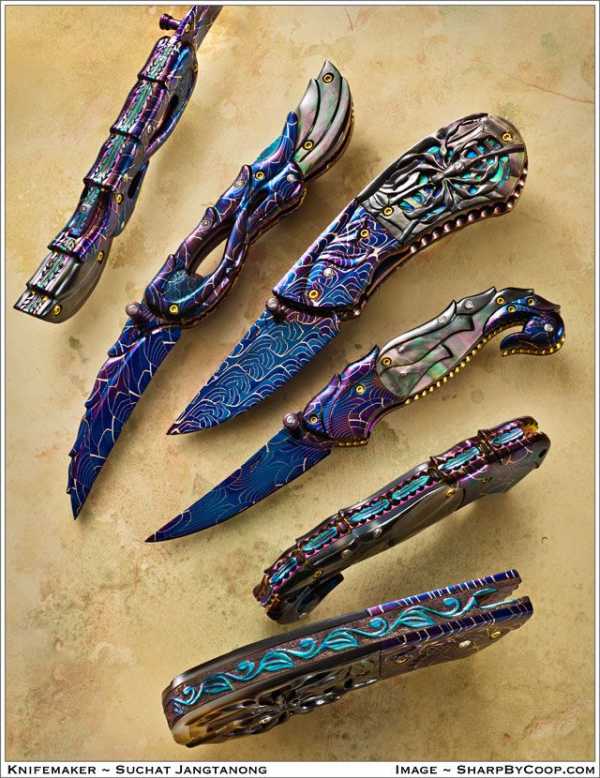

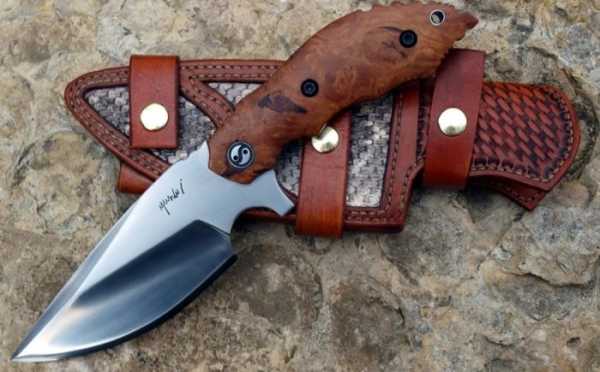

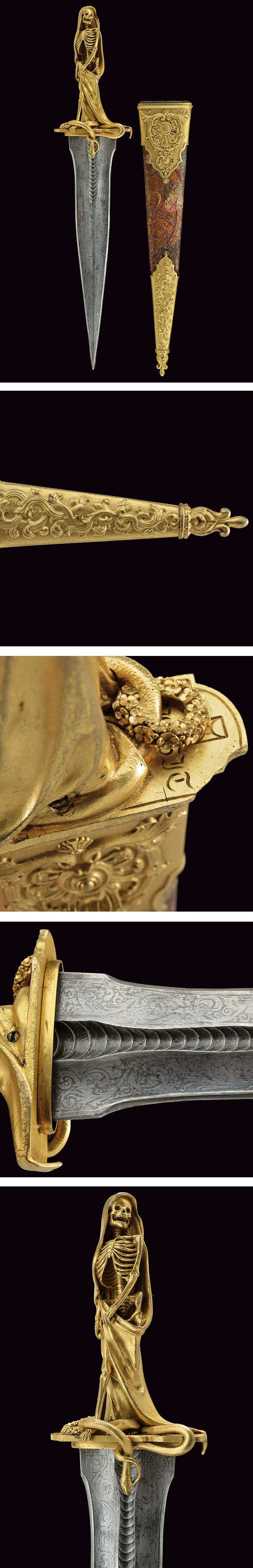

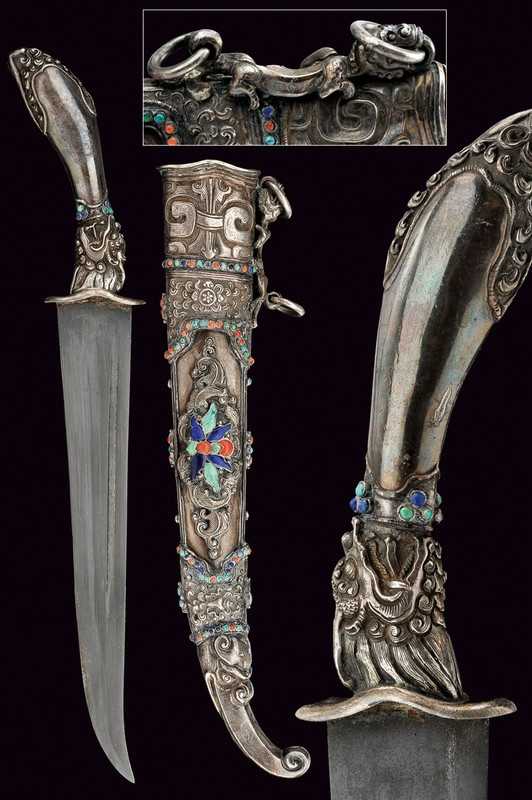

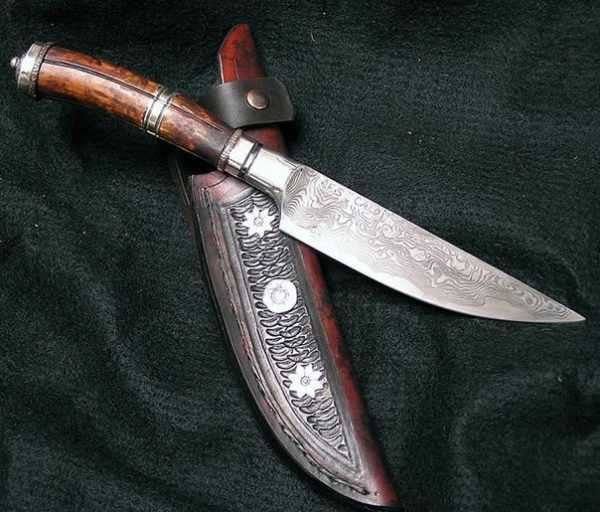

Я собрал галерею фото ножей. Фотографии качественные. И собраны не для целей рекламы, а исключительно из желания доставить удовольствие тем, кто не равнодушен к оружию и, в частности, — к ножам.

Безусловно, лучше нож в руке, чем на фото. Но, тут уже работают законы жанра – онлайн. Нож есть и его как бы нет. Давайте смотреть.
