Представим распространенную проблему: вам необходимо найти арматуру в стене, а металлоискателя нет под рукой. Как бы невозможно это ни казалось, но металлоискатель для таких целей можно сделать самому всего за 5 минут, без преувеличения.
Основой нашему прибору послужит обычный китайский мультиметр, который есть почти у каждого. Модель или марка значения не имеют.
трубка для поисковой штанги, скотч, термоусадка, клей, кусок деревяшки.
В деревянную рейку вкручиваем 2 самореза на расстоянии 15 см. Наматываем на них 60 витков провода.
Вывинчиваем саморез, снимаем намотку, формируем круг.
Берем трубку и сверлим отверстие от края на расстоянии 2-3 см.
Болгаркой делаем пропил.
Вставляем катушку и фиксируем деревянным чопиком.
Чтобы катушка не крутилась, сажаем на клей.
Берем мультиметр, отрезаем щупы, зачищаем провода на концах.
Подключаем к выводам обмотки, надеваем термоусадку и обдуваем феном.
Скотчем приматываем мультиметр и провода к к шанге.
Металлоискатель готов к работе.
Мультиметр устанавливаем в режим «звуковой прозвонки» она же проверка диодов.
Изначально индикатор уходит за пределы и показывает высокое сопротивление.
Производим поиск.
Как только в поле зрения катушки появится металл, то ее индуктивность будет изменятся.
В результате чего на индикаторе отобразится значение.
Пробуем выкопать находку.
Промоем в воде.
Нашелся небольшой слиток с включенным в него металлом.
Чтобы увеличить чувствительность, можно смотать пару витков с катушки, тогда порог срабатывания будет выше. Но в этом случае изначально могут быть высокие значения, которые будут уменьшаться при поиске металлов.
Рекомендация по поиску:мультиметр не измеряет индуктивность катушки, а лишь реагирует на всплески изменения токов в проводнике. Поэтому, для точного поиска катушка всегда должна находится в движении. Если металл попал в нее и стоит без движения, то прибор показывает высокие значения, как только движение началось, металлоискатель стал «видеть» металл.
Схема металлоискателя «Пират», очень популярная и понятная даже начинающему радиолюбителю.
Металлоискатель Пират обладает довольна неплохими характеристиками, ни смотря на простоту схемы и доступность деталей. Собирается легко, за вечер, не требует практически ни каких настроек и прошивок, начинает работать сразу после сборки! Ниже представлю подробную инструкцию по сборке металлоискателя Пират!
Потребляемый ток 30-40 мА
Напряжение питания 9-14 вольт
Дискриминации нет, реагирует на все металлы
Чувствительность монета 25 миллиметров — 20 см
Крупные металлические предметы — 150 см
Для работы металлоискателя Пират, требуется напряжение 9-14 вольт. Можно использовать обычные батарейки или аккумуляторы типа AA или две кроны соединённые параллельно, но я бы посоветовал потратить немного денег и купить аккумулятор для бесперебойника, его легко можно закрепить на штанге металлоискателя и заряда будет хватать на долго. Так же, можно использовать и батарею от шурупавёрта, кстати по началу, я именно её и использовал!
Поисковая катушка для металлоискателя Пират, тоже изготавливается несложно.
Наматывается на оправе 190 мм. и содержит 25 витков провода ПЭВ 0.5 мм. Катушку можно намотать на пяльце для вышивания, кстати этот способ довольно распространенный. Лично я беру обычную кастрюля, наматываю на ней катушку и стягиваю всё это изолентой, затем делаю каркас из тонкой фанеры и закрепляю её на нём. Тут как говорится, каждому своё, кому как удобно.
КУПИТЬ МЕТАЛЛОИСКАТЕЛЬ ПИРАТ
Скачать список деталей
[ads1]
Металлоискатель пират состоит из передающего и приёмного узлов. Передающий узел состоит из генератора импульсов который собирается на микросхеме NE555 и мощного ключа, на транзисторе IRF740. Приёмный узел состоит из микросхемы К157УД2 и транзистора BC547.
На самом деле, детали достаточна распространенные но если всё таки вы не смогли их найти, попробуйте применить аналоги. Таймер NE555 можно заменить на отечественный аналог КР1006ВИ1, Вместо транзистор IRF740, можно поставить любой биполярный NPN структуры с Нкэ не ниже 200 вольт, можно даже выпаять из энергосберегающей лампы или зарядки от телефона, на крайний случай, подойдет даже КТ817.
Транзисторы BC557 и BC547, на отечественные КТ3107 и КТ3102. У операционного усилителя К157УД2 есть полный аналог КР1434УД1В, так же его можно заменить на импортный TL072, но в этом случае, нужно будет переделать распиновку платы, так как у него 8 ног. Металлоискатель Пират на TL072 у меня тоже есть, схема и плата лежат в общем архиве. Кстати генератор импульсов можно собрать и на транзисторах:
Для начала конечно же нужно подготовить плату. Для этого открывает программу Sprint-Layout и печатаем заготовку нашей будущей платы, затем переносим рисунок любым удобным способом на подготовленную плату, протравливаем её и насверливаем отверстия для деталей. Я использую технологию ЛУТ, хотя лазерного принтера у меня нет, делаю на работе.
Но когда нет возможности напечатать на лазерном принтере, то можно сделать рисунок на струйном, затем отрезать стеклотекстолик нужной формы, приложить рисунок к плате и острым предметом отметить дырочки, затем насверлить и перманентным маркером нарисовать дорожки вручную.
Обязательно нужно зачистить плату мелкой наждачной бумагой и обезжирить ацетоном перед нанесением рисунка, так и изображение хорошо переведётся и процесс травления будет быстрее и надёжнее. После того как плата протравится, необходимо снова ацетоном стереть тонер или маркер и немного потереть наждачной бумагой.
Затем берём паяльник и лудим дорожки оловом. После лужения, обязательно стираем ацетоном лишнюю канифоль, дабы избежать проблем в будущем. По желанию, можно прозвонить дорожки.
Теперь необходимо припаять все детали на плату. Для этого так же открываем печатку в программе Sprint-Layout и смотрим где какие детали располагаются. Я настоятельно советую вам, поставить панельки для микросхем, на всякий случай. Первым делом припаяйте перемычки, их в схеме 2, и одна находится под микросхемой NE555, так что если вы про неё забудете, неисправность будет найти сложно, так как я уверен, вы за эти перемычки и не вспомните! В качестве перемычки, подойдут ножки от резисторов.
Когда все детали на месте, остаётся только припаять отводы на переменные резисторы, катушку, динамик и питание.
Правильно собранная схема начинает работать сразу, без каких либо настроек.Катушка как я говорил выше, наматывается на оправе 19-22 см и содержит 25 витков. Для поиска более мелких предметов, можно намотать катушку по меньше 15 см — 17 витков или 10 см. — 13 витков. Для поиска чермета конечно лучше использовать катушку диаметром 19 см.
Хочу сказать пару слов о тональности звука. Мне он показался слишком грубым. Изменить тональность, можно путём подбора конденсатора С1, я заменил его на 47nf и звук стал более высоким.
Динамик лучше брать типа 3ГДШ TRYD 4070-02 8Ом так звук будет гораздо мощнее, я заменил старый динамик в своём металлоискателе именно на него. Так же, очень хорошо справляются и динамики от наушников.
КУПИТЬ МЕТАЛЛОИСКАТЕЛЬ ПИРАТ
Ссылку на печатную плату, а так же список деталей необходимых для сборки Пирата которые очень дёшево можно купить на AliExpress с бесплатной доставкой, находятся в конце статьи по видео!
И напоследок, видео работы металлоискателя Пират:
youtube.com/embed/wwef3UcDiBk» frameborder=»0″ allowfullscreen=»allowfullscreen»>
Все детали можно купить на AliExpress за копейки
|
Печатные платы и программа Sprint-Layou 6
Скачать
Если вы любите делать что-то своими руками и любите приключения, один из лучших инструментов, который вы можете иметь, — домашний металлоискатель .
В данной статье предлагается более профессиональный металлоискатель с большей мощностью , позволяющий обнаруживать более мелкие или более глубокие металлические детали. Это убережет вас от вложения значительной суммы денег в металлоискатель, цена которого может сильно различаться. Например, вы можете найти очень дешевые, и это даст плохие результаты по цене от 40 до 4800 евро в некоторых профессиональных продуктах.
Содержание
1 Необходимые материалыЭто может быть полезно для обнаружения металлов, которые не слишком далеко или даже проверьте наличие кабелей в стене , прежде чем сверлить и хорошенько испугаться…
Материалы очень дешевые и вы можете найти их дома:
Это просто связать устройства.Если у вас есть все элементы, конструкция очень проста , выполнив следующие действия:
Если он обнаружит какой-либо металл, шум будет не слишком громким, поэтому лучше всего делать это в тихой обстановке. Es хороший вариант для выезда на природу и поиска металлических жилок золота рядом с реками, или просто поиска вещей, которые кто-то там потерял или закопал.
..
Su операция проста . Как вы собираетесь иметь конденсатор и индуктор последовательно, и когда металл приближается к индуктору, и изменение магнитной проницаемости сердечника индуктора вызывает изменение индуктивности и, в свою очередь, изменение колебаний в цепи. Колебания до и после индуктора не совпадают по фазе на 180º друг с другом, как в генераторе Колпитца. Он будет отвечать за создание постоянной частоты, чтобы металлы меняли ее и звучал слышимый тон.
La Плата Arduino позаботится об обработке сигнала вместо использования второй схемы для компенсации колебаний. Плата Arduino сохранит фиксированную частоту и постоянно сравнивает входную частоту схемы детектора с сохраненной частотой, чтобы увидеть, есть ли отклонения (обнаружен металл).
Пластина Arduino UNO Rev 3 и генератор Колпитца плюс:
Этот элемент идеален, потому что он имеет:Для его сборки :
Для получения дополнительной информации о программировании Arduino вы можете загрузить нашу бесплатную электронную книгу.
В качестве последнего уточнения скажите, что если вы сконфигурируете его с чувствительностью ниже, он сможет обнаруживать большие металлические предметы, такие как банки из-под газировки, сотовые телефоны, рабочие инструменты и т. д., на глубине нескольких сантиметров. Но если вы установите высокую чувствительность, он сможет обнаруживать мелкие металлические предметы, такие как кольца, винты или монеты, на той же глубине.
При желании можно увеличить площадь магнитного поля индуктора, увеличив протекающий через него ток, то есть увеличив входное напряжение генератора или увеличив число витков провода катушки…
allaboutcircuits
Если вы не хотите создавать свой собственный металлоискатель, вы можете купить его на amazon или в других специализированных магазинах. Вот три из рекомендуемых по трем разным ценам, чтобы адаптировать его ко всем карманам:
Он может обнаруживать металлы, а также электропроводку. С 8-режимной регулировкой для модуляции чувствительности и глубины, на которой вы хотите искать.Теперь, независимо от того, решили ли вы создать его самостоятельно или купили, вы можете весело провести время, выйдя на природу, чтобы открыть под землей металлы … Может быть, вы найдете что-то интересное!
Содержание статьи соответствует нашим принципам редакционной этики.
Чтобы сообщить об ошибке, нажмите здесь!.
Этот пост содержит партнерские ссылки. Если вы нажмете и купите, мы можем получить комиссию без дополнительной оплаты для вас. Пожалуйста, ознакомьтесь с нашей политикой раскрытия информации для получения более подробной информации.
2 акции
Вы когда-нибудь смотрели фильмы с пиратами и охотниками за сокровищами, надеясь, что у вас
был подобный металлоискатель? Но вы почувствовали налет реальности, когда прочитали
о непомерных ценах на металлоискатель.
Тем не менее, ваши мечты об охоте за сокровищами могут сбыться,
не опустошая ваш банк. Все, что вам нужно, это несколько электрических компонентов и простой чертеж металлоискателя DIY
.
К счастью, у нас есть одно из этих двух требований.
Содержание
См. полный план
Изготовленный с использованием нескольких электрических компонентов и картона, этот металлоискатель
не только экономичен, но и функционален. Кроме того, плану легко
следовать, конструкция каждой части подробно объясняется.
Однако сделать катушку детектора не так просто и требует
расчетов. К счастью, вам не обязательно делать катушку. Вы можете
купите один онлайн, если ваш бюджет не слишком ограничен. Вы даже можете сделать ручку
для своего металлоискателя из картона. Ручка обеспечивает приятное прикосновение к металлоискателю
и даже помогает удерживать батарейки и выключатели.
В целом, это отличный план, если вы хотите построить что-то для развлечения. Хотя он
не работает идеально снаружи (не всегда), он полностью функционален при использовании
внутри и служит отличным способом скоротать время!
Чувствительный металлоискательСм. полный план
Модифицированный вариант известного российского импульсного индукционного металлоискателя
«ПИРАТ». Он может обнаружить металлическую монету на расстоянии 15 см и более крупные объекты на
даже больших расстояниях. Кроме того, этот детектор прост в изготовлении, несмотря на его
чувствительность к металлическим предметам. Этот детектор
с несколькими компонентами, необходимыми для его сборки, является подходящим вариантом, если вы ищете чувствительные показания.
Кроме того, этот детектор имеет несколько особенностей, делающих его уникальным. Несколько из
такими функциями являются:
Что еще? Видеоруководство, прилагаемое к плану, помогает упростить процесс сборки, что позволяет работать и новичкам.
См. полный план
Этот металлодетектор, предназначенный для работы через телефон, может иметь чувствительный или
простые показания в зависимости от схемы. Для сборки требуется всего три компонента
, помимо телефона. Компонентами являются два резистора и LC-цепь
. Однако из-за простоты схемы его чувствительность у
мало скомпрометирована. Детектор достаточно чувствителен только для того, чтобы найти монету, зарытую
в землю.
Но этот план дает несколько замечательных советов, как сделать детектор без пайки
. Для всех, у кого нет времени учиться паять, это
идеальный вариант. Сопровождаемый изображениями для каждого шага, а также инструкциями по
точкам, этот план является обязательным для всех, кто дружит с гаджетами.
См. полный план
Изготовленный с использованием игрушечной травоуборочной машины, этот детектор имеет регулируемые настройки чувствительности.
По мере того, как настройки чувствительности перемещаются от более низких к более высоким, он начинает обнаруживать
более мелких объекта. Он может улавливать частоты от более крупных предметов, таких как банки с газировкой и
мобильных телефонов с минимальной настройкой чувствительности. При этом он также достаточно хорош для обнаружения винтов и монет
при максимальной настройке чувствительности.
Более того, даже радиус действия этого детектора можно расширить за счет увеличения магнитного поля
, создаваемого индуктором.
Это можно сделать двумя способами:
Этот самодельный металлоискатель хорошо подходит для обнаружения мелких
невозможно увидеть невооруженным глазом.
См. полный план
Если вы работаете с немного ограниченным бюджетом, этот план станет ответом на ваши проблемы
.
Сделанный с использованием AM-радио, ленты и небольшого калькулятора, этот детектор
подойдет, если вы пытаетесь просто развлечься, обнаруживая металл в своем доме.
Не уверены, сработает ли это? Попробуйте приблизить детектор к ложке
и обратите внимание, как начинает работать ваш калькулятор. Причина, по которой это работает, заключается в том, что
Электронная схема калькулятора вырабатывает радиочастотный сигнал, который
отражается от ложки. Эти отраженные радиоволны и есть то, что мы слышим из радиоприемника
.
Сделайте свой первый металлоискатель, используя три основных материала, за пять шагов или
еще меньше!
См. полный план

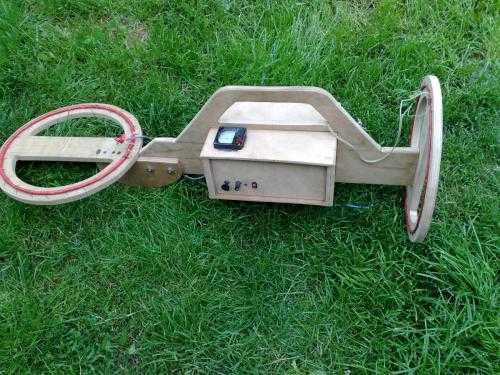

Этот самодельный металлоискатель состоит всего из пяти компонентов: дешевого чипа, конденсатора AC
, двух поисковых катушек и наушников. Несмотря на свою простоту, 9Детектор 0162 работает хорошо и имеет приличный диапазон сканирования, варьирующийся от 12,5 см
до 15 см.
Несколько уникальных особенностей этого детектора:
Кроме того, поскольку схема очень детализирована, шансы сделать
ошибки ничтожно малы, что делает этот план потрясающим!
Бонусное чтение: Поскольку во многих планах требуется водитель, пройдите эти
отзыва о
лучших ударных драйверах 2022 года
, чтобы сделать лучший выбор.
См. полный план
Основная проблема при использовании металлоискателя
заключается в том, чтобы сузить область копания. Однако этот металлоискатель помогает решить эту проблему. Он оснащен четырьмя поисковыми катушками
и цветным сенсорным экраном для определения и точного определения места копания.
Кроме того, даже ваша система поиска стала усовершенствованной и намного проще с
этот детектор.
Некоторые новые функции, включенные в поисковую систему:
Даже копание упрощается благодаря прикрепленным деревянным шампурам. по
каждая катушка. Эти шампуры вонзаются в землю в том месте, которое вы указали
. Это снижает потребность в копании и, следовательно, уменьшает воздействие
об окружающей среде.
И наконец, этот детектор может обнаруживать предметы на глубине до 7-10 см, что делает его идеальным для
поиска потерянных монет и колец в парке или на пляже.
См. полный план
Основанный на металлоискателе Smart Hunter, этот очень низкочастотный (VLF)
металлодетектор использует катушки передатчика и приемника в геометрии double-D.
При этом детектор обладает высокой чувствительностью и может обнаружить монету на глубине до
25 см.
Иногда более крупные объекты могут быть обнаружены на расстоянии до 1 м
.
Приложение этого детектора запускается через телефон с помощью пользовательского приложения детектора металла
. Кроме того, он даже имеет аудиоусилитель и динамик, встроенные в устройство
, чтобы сделать его работу более эффективной.
См. полный план
Если вам предстоит серьезная охота за сокровищами, этот план для вас. Благодаря способности
обнаруживать монеты на глубине 3-4 дюйма, банки с газировкой на глубине 6 дюймов и 9Металлические трубы 0162, более того, этот детектор имеет высокие показания чувствительности.
Несколько моментов, о которых следует помнить при изготовлении этого детектора:
Перед началом использования также рекомендуется проверить устройство на наличие неисправностей.
После того, как он будет опробован и протестирован, вы можете начать искать монеты и кольца через
ваш сад, парк или даже пляж!
См. полный план
Этот металлодетектор обладает высокой чувствительностью и может использоваться для обнаружения монет, зарытых в почву на глубину 15-20 см.
. В плане есть подробная схема схемы
и датчика. В первую очередь потому, что важно правильно изготовить датчик
, чтобы ваш детектор работал хорошо.
Помните, поскольку этот детектор немного более совершенен, чем остальные, потребуется
опыт работы с ним. Однако, как только вы научитесь использовать
, вы даже сможете различать типы металлов, которые
обнаруживают.
См. полный план
В импульсных индукционных системах используется одна катушка как в качестве приемника, так и в качестве передатчика
. Этот самодельный металлоискатель имеет импульсную индукционную систему и может
различать черные и цветные металлы.
Кроме того, это симбиоз Arduino и Android и высокая чувствительность. Работает через мобильное приложение, которое можно бесплатно загрузить на любой смартфон.
Катушка этого устройства изготовлена из изолированного медного провода диаметром
0,4мм. Он содержит 25 обмоток круглой формы диаметром 19
см. Помните, не держите металлические предметы рядом с катушкой.
Хотя создание этого устройства кажется простым, его работа феноменальна. Он
может обнаружить мелкую металлическую монету на расстоянии 10-15 см, а более крупные могут пройти
на расстоянии 30-40 см. Если вы не верите результатам, прилагаемые
видео работы этого устройства должно вас убедить!
Бонусное чтение: купите набор инструментов сегодня, если вы любите делать что-то своими руками.
Ознакомьтесь с этими лучшими аккумуляторными инструментами и комбинированными наборами.
См. полный план
BFO (генератор частоты биений) работает путем смешивания двух сигналов для получения слышимой частоты биений
.
В то время как один осциллятор остается фиксированным на определенной частоте,
другой слегка меняет свою частоту вокруг металла. Это изменение в 9Выпускается смола 0162, которая информирует пользователей о наличии поблизости металла. Поэтому
изменение частоты должно быть достаточно высоким, чтобы быть заметным.
Обычно требуется изменение от 200 до 100 Гц. Это означает, что поисковая катушка
должна работать на высокой частоте. Чтобы это произошло, вы должны
желательно иметь 30-витковую катушку диаметром примерно 15 см.
Кроме того, важно протестировать детектор перед началом работы с ним.
К счастью, этот план научит вас, как это сделать. Вы можете использовать свой сигнал 9Генератор 0162 для выработки сигнала, близкого к сигналу поисковой катушки. Разница
между ними будет слышимым диапазоном.
Наконец, вы должны использовать пластиковый стержень в качестве ручки для металлоискателя. После
у вас все будет готово, и вы сможете начать поиски сокровищ!
Портативный металлоискательСм. полный план
Этот план — еще один способ сделать дешевый и простой металлоискатель своими руками. Тем не менее, у
есть одна отличительная черта: он портативный! Он также предлагает большие возможности
через светодиодный индикатор диаметром 3 мм для сигнализации и потенциометр для регулировки громкости
при поиске.
План использует несколько различных материалов для изготовления металлоискателя. Для примера
катушка детектора была сделана из пустой коробки Pringles.
Это хорошо работает, так как не всегда легко найти катушки с тем же значением MH, которое требуется для
. Пока схема приклеена внутри пустой банки из-под зубной пасты.
Еще один совет, которому следует следовать при изготовлении этого детектора, — проверить схему на
макет, чтобы проверить, работает ли он. Это даже помогло бы в выводах о
дальности обнаружения.
Вы можете заняться переработкой банок и коробок, чтобы сделать это устройство, поэтому
сэкономите и купите портативный металлоискатель.
См. полный план
Металлоискатель не всегда должен выглядеть скучно, и этот план доказывает это.
С пятью отдельными катушками, которые загораются при обнаружении металла, этот самодельный металлоискатель 9Детектор 0162 — отличный вариант. Особенно, если вы ищете что-то из коробки
. Его яркий синий и желтый цвет подчеркивают его красоту, что делает этот детектор
привлекательным выбором для многих домашних мастеров.
Весь смысл этого плана заключался в том, чтобы повеселиться и заменить звуковые индикаторы
световыми индикаторами. Даже печатная плата этого устройства выглядит
иначе, чем большинство других. В то время как большинство устройств обычно имеют простую квадратную печатную плату
, это устройство не имеет такой формы. Он имеет шестигранную печатную плату
, чтобы не только соответствовать форме внешней крышки, но и не мешать поисковым катушкам
.
Наконец, это устройство даже водонепроницаемо.
Окрашивание пластиковой крышки сверху и
снизу гарантирует, что устройство защищено от повреждения водой, что позволяет использовать его на открытом воздухе на покрытой росой траве.
Дополнительный совет: Провода должны быть короткими и с минимальным перекрытием. Это гарантирует, что кабель
не будет двигаться, и сохранит стабильность цепи.
См. полный план
Большинство чертежей металлоискателей Arduino кажутся пугающими из-за количества компонентов
, необходимых для их сборки. Но не этот. Список требований для
, создающих этот детектор, намного меньше по сравнению с большинством других, и он работает в
также довольно эффективно.
Основные компоненты, необходимые для сборки:
Еще одним преимуществом сборки этого детектора является то, что он может питаться от одного 5В
.
Поэтому этот детектор не требует много ресурсов, но работает
отлично. Более того, он может даже различать ферромагнитные и неферромагнитные металлы.
При использовании этого детектора важно оставить катушку на расстоянии ~5 с от металла
. Когда вы начнете приближаться к металлу, вы заметите зеленую или синюю цифру 9.Светодиод 0162 замигает, а в наушниках раздастся звуковой сигнал.
Цвет индикаторов и высота звуковых сигналов помогают определить, какой тип металла
вы нашли.
Изготовление металлодетекторов может стать отличным способом
получить практический опыт работы с физическими приложениями. Более того, охота с использованием металлоискателей может сама по себе стать отличным хобби.
При использовании металлодетектора следует помнить несколько советов:
Помните о том, что нельзя вторгаться и убедиться, что обнаружение металла разрешено в собственности
, которую вы решили сканировать.
