Чтобы организовать систему отопления на дровах в частном доме, необходимо провести установку радиаторов, труб и печных котлов. При это специалисты обращают внимание на следующие моменты:
Для создания котельной нужно определить конкретное место, которое будет соответствовать всем требованиям безопасности. Для дров также понадобится сухое закрытое пространство в доме.
Содержание статьи
Двухтрубная система отопления
Из всех современных схем отопления двухтрубная считается наиболее эффективной. В ее основе лежит замкнутый контур, где соединяются все составляющие конструкции. Ее принцип работы достаточно прост: теплоноситель постепенно достигает нужной температуры и начинает распространяться по всей батареи. Здесь уже происходит процесс обмена энергии между жидкостью внутри и материалом изготовления. Таким образом, теплоноситель полностью отдает тепловую энергию и возвращается в основной котел. Далее процесс повторяется. Двухтрубная схема была создана для того, чтобы избежать недостатков однотрубной конструкции. В данном случае оборудование включает в себя работу двух основных деталей:
За счет этой схемы и удается достичь максимального коэффициента полезного действия.
Виды двухтрубной системы
Изготовление дровяного котла
Если вы хотите изготовить такой котел самостоятельно, то необходимо понимать основные принципы его конструкции. В основе лежат две емкости – одну помещают в другую. Для топки используется внутренняя часть, а внешняя составляющая передает тепло в помещение. Плюсы такого сооружения в том, что оно работает не только на дровах, но и на других видах топлива. Однако КПД здесь намного ниже, чем в аналогичных типах. Необходимо быть готовым к тому, что расход дров будет значительный.
Если рассматривать структуру пиролизных котлов, то здесь размещаются две камеры:
При монтаже водяного котла в первую очередь нужно позаботиться о прочной герметизации. Топка, которую размещают в бочке – это водяная рубашка. Если в системе устанавливается горизонтальный трубопровод, то холодную трубу устанавливают ниже горячей. В другом варианте трубы нужно размещать вертикально (допускается небольшое отклонение).
При монтаже системы отопления самостоятельно лучше размещать трубы в шахматном порядке. Так можно добиться высокого КПД для всей системы отопления. Чтобы у котла был высокий показатель теплопроводности, необходимо делать оборудование из теплоустойчивой стали.
Перед началом монтажных работ нужно знать, что отопительный котел напрямую подключается к готовой системе отопления (при этом это может быть естественная или принудительная циркуляция). При монтаже необходимо учитывать несколько важных моментов:
Система с естественной циркуляцией
Принудительная циркуляция
Дровяной котел с водяным контуром можно установить в месте, которое полностью соответствует условиям пожарной и технической безопасности. Однако здесь есть ряд правил, которые желательно соблюдать в процессе выбора места:
При установке дровяного котла также потребуется подключение к электросети, поэтому данный момент нужно предварительно продумать. Для безопасности можно подключить дополнительно «бесперебойник» и стабилизатор. Само подключение рекомендуется сделать напрямую через щиток. Дымоход также должен быть установлен согласно требованиям безопасности, а все нагревательные элементы должны быть изолированы.
Дровяной котел в отдельной комнате
На данный момент существует несколько способов установки деревянного котла. Прежде всего необходимо обратить внимание на структуру и детали котла, а также особенности помещения – затем уже можно выбрать и схему.
Все схемы можно поделить на следующие крупные категории:При монтаже жидкостной системы необходимо составить подробный план, а также соблюдать в процессе работы все требования и нормы. Если речь идет о двухэтажном доме, то здесь нужно подойти со всей ответственностью к разводке и обязательно монтировать группу безопасности.

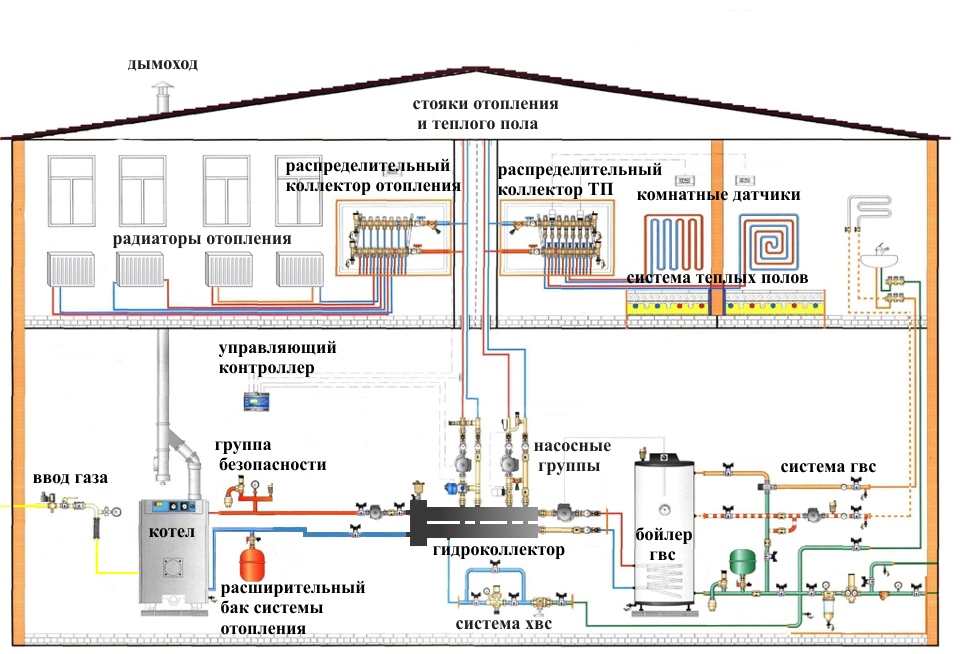

Схемы отопления частного дома с котлом на дровах
Теплотворная способность дров
Сам по себе процесс горения – это химическая реакция, которая подразумевает взаимодействие дерева и кислорода, в результате которых выделяют побочные продукты. Химический состав и особенности каждой породы древесины определяет количество отданного тепла.
В основе древесины лежат такие соединения как целлюлоза и лигнин. Вместе они образуют емкости в виде клеток, где скапливается воздух и вода. Кроме того, в составе древесины есть различные смолы, дубильные вещества и белки. Сравнительная таблица теплотворной способности различных пород дерева представлена ниже.
Влажность древесины – это показатель, который отражает содержание влаги в материале. Если разбирать на конкретном примере, то в 100 кг дров, где влажность составляет 25, содержится 75 кг древесины и 25 л воды. Это показатель напрямую влияет на выделяемое тепло: чем меньше влаги внутри дерева, тем больше тепла оно выделяет при горении. Таким образом, можно выделить несколько категорий древесины по составу:
Если необходимо просушить древесину дома, то даже при самых идеальных показателях удастся достичь не более 15-20% влаги. Можно, конечно, и улучшить этот показатель, но затраты будут не окупаемы. Именно поэтому не рекомендуется тратить средства на особые условия для хранения древесины.
Комфортное проживание в частном доме невозможно без правильно подобранной и качественно установленной системы отопления. Только хорошо продуманный и оптимизированный вид системы сможет создать в доме оптимальные условия для нормальной жизнедеятельности человека в холодное время года. В статье мы рассмотрим возможные варианты организации системы отопления частного дома, фото которых демонстрируют правильность произведения работ.
Независимо от выбранного варианта организации отопления в доме, важную роль играет теплоноситель, поскольку без него отопление функционировать не сможет. В подавляющем большинстве случаев, в качестве носителя тепла используют воду.
В таких системах движение теплоносителя по трубопроводу обеспечивается под воздействием естественной силы тяжести, благодаря чему их нередко называют гравитационными. Такие системы могут быть однотрубными и двухтрубными.
Схема однотрубной системы выглядит следующим образом: теплоноситель поднимается к магистральным трубопроводам по центральному стояку, откуда поступает практически во все стояки и отопительные приборы. Наличие обратного трубопровода не предусмотрено, потому вода из регистров, смешавшись с теплоносителем из замыкающего участка, поступает на нижний этаж.
Двухтрубная отопительная система может иметь нижнюю и верхнюю разводку. Если Вы внимательно посмотрите на чертежи, отображающие оба эти варианта, то легко в них разберетесь. В случае с нижней разводкой, подающая магистральная труба проходит либо в подвале, либо по полу первого этажа.
Вверх от нее отходят стояки, посредством которых теплоноситель попадает в радиаторы. Для возврата остывшей жидкости в котел предусмотрен обратный трубопровод.
В схеме с верхней разводкой по подающей трубе вода подается под потолок верхнего этажа или же на чердак, откуда спускается вниз по стоякам, попадая в конченом итоге в обратный магистральный трубопровод.
Такие системы отопления частного дома, фото которых можно посмотреть на нашем сайте, имеют определенные недостатки. Во-первых, недостатком можно считать относительно низкое давление, а во-вторых, ощутимым «минусом» является необходимость использования труб большого диаметра, что не всегда является удобным и рациональным решением.
Такие системы (в обязательном порядке) оснащаются циркуляционным насосом, который и обеспечивает движение носителя тепла от котла к радиаторам и обратно. Так же, как и в случае с естественной циркуляцией, возможно применение двухтрубной вертикальной и горизонтальной разводки.
Вертикальная разводка может быть нижней и верхней. Эти типы разводок абсолютно аналогичны схемам с естественной циркуляцией носителя тепла, за исключением того, что в них перед котлом на обратном трубопроводе устанавливается насос.
Двухтрубная горизонтальная система более распространена по сравнению с вертикальной и делится на три типа:
Данные системы отопления частного дома (фото их Вы найдете на нашем сайте) имеют свои плюсы и минусы — главное преимущество заключается в отсутствии необходимости установки труб под уклоном, а основным недостатком является энергозависимость.
Когда отопительная система будет полностью установлена в доме, можно будет приступать к ее запуску. После заполнения системы теплоносителем нужно проверить, равномерным ли является ее прогрев.
Правильная проверка подразумевает использование незначительного количества топлива — нужно растопить котел и убедиться в отсутствии слишком горячих или холодных участков в трубопроводе и батареях. Если же неоптимизированные участки имеются, то нужно открыть клапан и спускать воду до момента, пока не пойдет горячая вода.
Необходимо также обращать внимание на то, что посторонних звуков в котле при растапливании быть не должно. Допустимым является легкое просачивание воды в резьбовых соединениях, которое исчезает после осуществления нескольких пробных запусков.
В случае если показатель мощности будет превышать допустимое значение, это может привести к закипанию котла, что повлечет за собой печальные последствия.
Изображения
ВидеоРедакцииМузыка и звуковые эффектыИнструменты
ПредприятиеЦеныВсе изображения
ВойтиРегистрация
Образец
Я согласен с Пользовательским соглашениемПолучать рассылки и специальные предложения
Схема теплового насоса — плоский/площадной тепловой насос в сочетании с подогревом пола = низкотемпературная система отопления
— Вектор от valigursky Векторы:
Вы можете использовать это бесплатное векторное изображение «Схема теплового насоса/теплого пола» в личных и коммерческих целях согласно Стандартной или Расширенной лицензии. Стандартная лицензия распространяется на большинство вариантов использования, включая рекламу, дизайн пользовательского интерфейса и упаковку продуктов, и позволяет издавать до 500 000 печатных копий. Расширенная лицензия разрешает все варианты использования стандартной лицензии с неограниченными правами печати и позволяет вам использовать загруженные векторные файлы для продажи, перепродажи продукта или бесплатного распространения.
Это стоковое векторное изображение можно масштабировать до любого размера. Вы можете купить и скачать его в высоком разрешении до 2400×2400. Upload Date: Oct 12, 2011
Depositphotos
Language
Information
Контакты и поддержка
© 2009-2023. Depositphotos, Inc. США. Все права защищены.
Вы используете устаревший браузер. Для более быстрого и безопасного просмотра, обновите бесплатно сегодня.
Если вы хотите лучше понять подключение термостата теплового насоса, вот пример типичной электронной схемы управления тепловым насосом, расположенной внутри вашего дома.
В настоящее время на рынке представлено множество типов электронных термостатов, поэтому убедитесь, что используемый вами тип термостата можно заменить на более новый. Новый программируемый термостат теплового насоса можно купить менее чем за 50 долларов.
Обычно электронный термостат в США питается от источника переменного тока 24 В, который поступает от силового трансформатора 110 В/24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации вашего термостата в вашем доме, прежде чем пытаться выполнить какие-либо работы по устранению неполадок или замене. Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту.
Всегда полезно сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать ее отсоединение.
В системе теплового насоса есть как минимум 8 проводов, которые необходимо подключить к термостату для правильной работы.
Подключение термостата теплового насоса — типичный цвет провода и схема клемм к 9Клеммы 0022 R и C . Цвет провода R обычно КРАСНЫЙ , а C ЧЕРНЫЙ . C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, с которым вы работаете.
Клемма Y — это то место, где подключается сигнал к сигналу охлаждающего кондиционера. Этот терминал вызовет необходимость охлаждения помещения, когда заданная температура ниже комнатной. Терминал G подключен к внутреннему вентилятору, который обеспечивает циркуляцию воздуха в помещении.
Реверсивный клапан — это устройство, которое меняет направление потока хладагента в системе трубопроводов. В большинстве случаев на реверсивный клапан подается питание при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.
Поэтому важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем выполнять правильное подключение к термостату.
Терминал O используется, когда используемая система имеет реверсивный клапан (или четырехходовой клапан), который включается при работе в режиме охлаждения. Если реверсивный клапан включен при работе в режиме обогрева, вам необходимо подключить реверсивный клапан к В терминал. В любой момент времени активно только одно соединение, то есть используется либо терминал O , либо B , но не оба одновременно.
Некоторое оборудование имеет 2-ю ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется клемма Y2 . Цвет провода разный.
Иногда используется 2-й этап нагрева, при котором дополнительный нагрев дополняет основную систему отопления. Обычно его устанавливают в регионах, где бывают экстремальные зимы. В этом случае терминал W2 будет присутствовать.
Некоторые термостаты могут иметь функцию Аварийный нагрев , при установке которой она отключает тепловой насос. Затем он включит полосовой нагрев, который станет основным источником нагрева. Эту функцию следует использовать только некоторое время, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал: E .
Обратите внимание на следующие функции, встроенные в большинство современных программируемых термостатов для тепловых насосов.
