На сегодняшний день осталось немало зданий и сооружений, обогреваемых классической печью и твердотопливным котлом. На самом деле различий между ними практически нет, даже коэффициент полезного действия у них одинаков. В связи с этим домовладельцы в последнее время отдают предпочтение именно последним. Соорудить котлы на твердом топливе своими руками не составит труда – их устройство не требует особых навыков или наличия профессионального инструмента.
Выделяют несколько типов твердотопливных котлов. Однако сложная конструкция некоторых из них не позволяет соорудить их без специальных навыков. Существует две группы отопительных установок:
По сравнению с обычной печью самодельные котлы на твердом топливе имеют некоторые отличия, особенно это касается теплоотдачи. Стандартная конструкция оборудования:
Тщательно изучив конструкцию оборудования, становится понятно, что для создания котла потребуется:
Несмотря на то, что для изготовления котлов на твердом топливе не требуются особые навыки, умение обращаться со сварочным аппаратом является обязательным условием. Также пригодится опыт работы с инструментом по резке металла и наличие требуемой спецодежды.
Главной частью твердотопливного котла является топка, температурный режим здесь может достигать до 1000 ⁰С.
Именно поэтому при выборе материала следует руководствоваться соответствующими характеристиками.
Для большего срока службы узла, стенки его изготавливаются из жаропрочной стали. При ее отсутствии можно воспользоваться обычной, только в этом случае она должна быть двойной. Вырезаются боковые, передняя, задняя и нижняя стенки из цельного листа стали болгаркой.
Любой котел на твердом топливе имеет свои типоразмеры, которые следует переносить на металл измерительными инструментами или линейкой большой длины. Кроме стенок камеры из стальной профильной трубы необходимо вырезать ребра жесткости, а из уголка – усилители для стыков.
В передней стенке следует сделать отверстия размером равным габаритам дверцы топочного и зольного бункера. Обратите внимание, что перед выполнением данной работы необходимо нанести четкую разметку. После чего при помощи дрели просверлите отверстия по углам. Чтобы предотвратить повреждения стального листа, направляйте болгарку от центра к краю.
Наиболее эффективными являются котлы длительного горения, оснащенные двумя баками для воды.
Выполняются они из листа нержавеющей стали в виде прямоугольников, сваренных между собой.
Теплообменник – это комплект обычных труб, которые применяются в системе водопровода. Они свариваются так, чтобы в результате образовался максимально возможный проточный цикл. Благодаря большой площади достигается наиболее эффективный процесс теплоотдачи между теплоносителем и сгораемым топливом.
Из-за высокой металлоемкости готовый котел, выполненный своими руками, имеет большой вес, поэтому осуществлять его сборку лучше всего непосредственно на месте установки.
Перед монтажом оборудования необходимо выложить фундамент. Для этих целей используется термостойкий кирпич. На кладку устанавливается дно зольника, а по его периметру размещаются вертикальные стойки, соединяющиеся между собой при помощи сварки.
В самом корпусе привариваются направляющие, на которые впоследствии укладываются колосники, далее монтируются теплообменники. С внешней стороны топки навариваются вертикальные ребра жесткости.

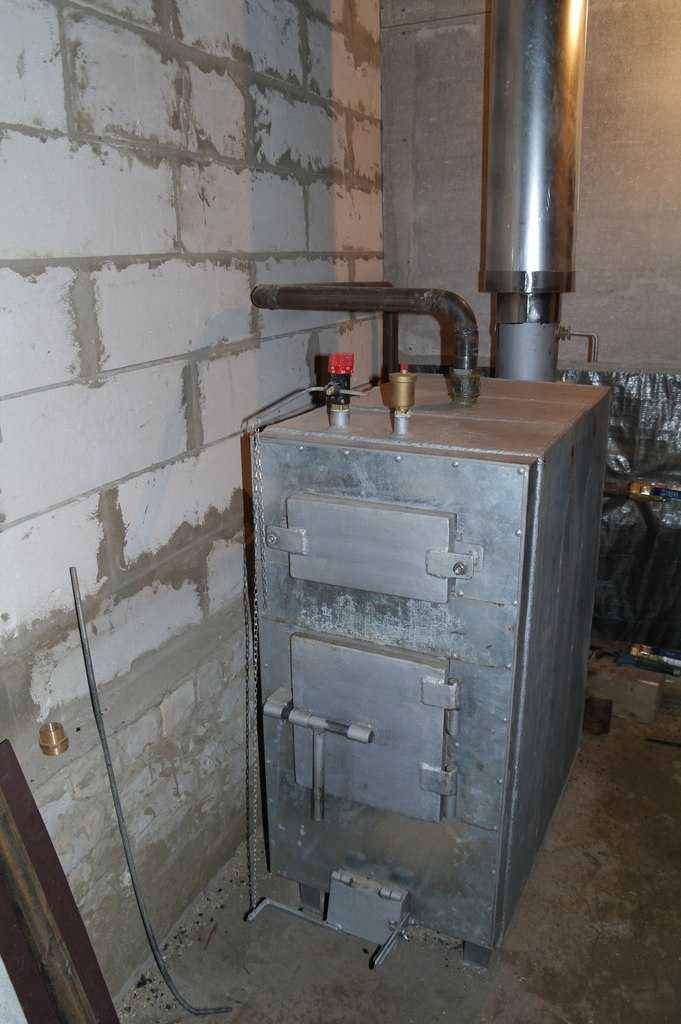

Завершающий этап: самодельный котел почти готов, остается только смонтировать наружные стенки и верхнюю плиту.
Промежуток между стенками заполняется песком. Это необходимо для дополнительной аккумуляции тепла, а также для предотвращения перегрева стенок топки. Для засыпки используется прокаленный речной песок, в содержании которого исключены органические включения. Кроме того, это поможет предотвратить появление неприятного запаха в процессе горения твердого топлива.
На верхней плите размещаются баки из нержавейки, подключенные к контурам. Устанавливаются дверцы камер – котел готов к эксплуатации.

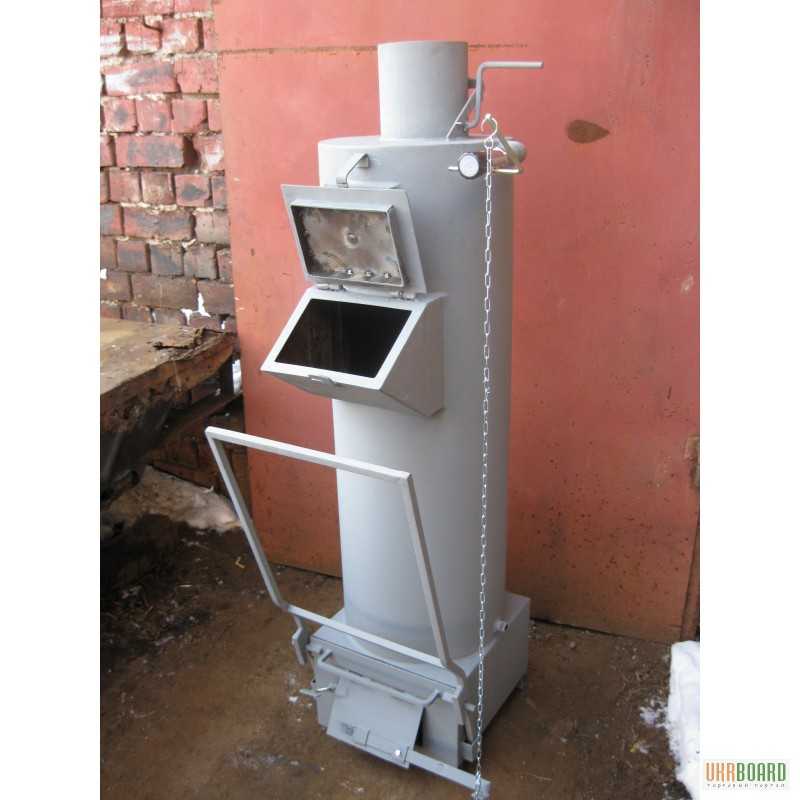

Такие котлы на дровах работают на основе принципа пиролиза, то есть преобразования под воздействием высокой температуры твердого топлива в газообразное состояние в условиях нехватки кислорода. Оно намного более высокоэффективно, работа такого котла отличается увеличенной продолжительностью в сравнении с классическими котлами, работающими на твердом топливе.
Закладка топлива, в зависимости от его вида и качества, производится от 1 до 3 раз в сутки.
Чтобы изготовить котел потребуется:
Отрежьте трубу длиной 100 и 80 см. Вырежьте дно из листового металла и приварите. Дополнительно можно приварить ножки.
Далее изготовьте распределитель воздуха. Для этого необходимо при помощи болгарки вырезать круг из листового металла диаметром меньше на 20 мм, чем основная труба. В середине круга просверлите отверстие диаметром 20 мм. В нижней части распределителя установите крыльчатку с металлическими лопастями методом сварки. Их ширина не должна превышать 50 мм. После чего приваривается труба диаметром 60 мм к верхней части регулятора. Ее высота должна быть выше высоты котла. Сверху труба оборудуется заслонкой для регулировки подачи воздуха.
Вырезается дверца для чистки золы в нижней части котла. К плите котла приваривается труба для дымохода, диаметр которой 100 мм. В горизонтальном положении ее длина не должна превышать 40 см, после чего она переходит в теплообменник.
Вырежьте крышку с отверстием для распределительной трубы. Стоит учесть тот факт, что она должна плотно прилегать к топке.
Пиролизный котел нуждается в ограниченном доступе кислорода. Поэтому топливо в него укладывается с минимально возможным количеством свободного пространства.
Решая задачу, как осуществить отопление твердотопливным котлом своими руками, необходимо точно следовать вышеуказанным советам по его монтажу. Это обеспечит получение в итоге экономичного и бюджетного устройства, способного обогреть помещение с наименьшими перепадами температур в разное время суток.
Прогресс не стоит на месте.
Это касается и отопительных котлов, которые постоянно развиваются и совершенствуются. Но не смотря на все это, до сих пор спросом пользуются такие ветераны, как самодельные котлы длительного горения.
В этой статье Вам не будет рассказано о том, как такой котел изготовить. Этой информации полным полно в интернете. Статья будет посвящена тому, целесообразно ли самодельные котлы использовать сегодня.
И вот вам ответ: Если у Вас свежепостроенный дом, то однозначно НЕТ!
А теперь давайте разберем почему
Содержание

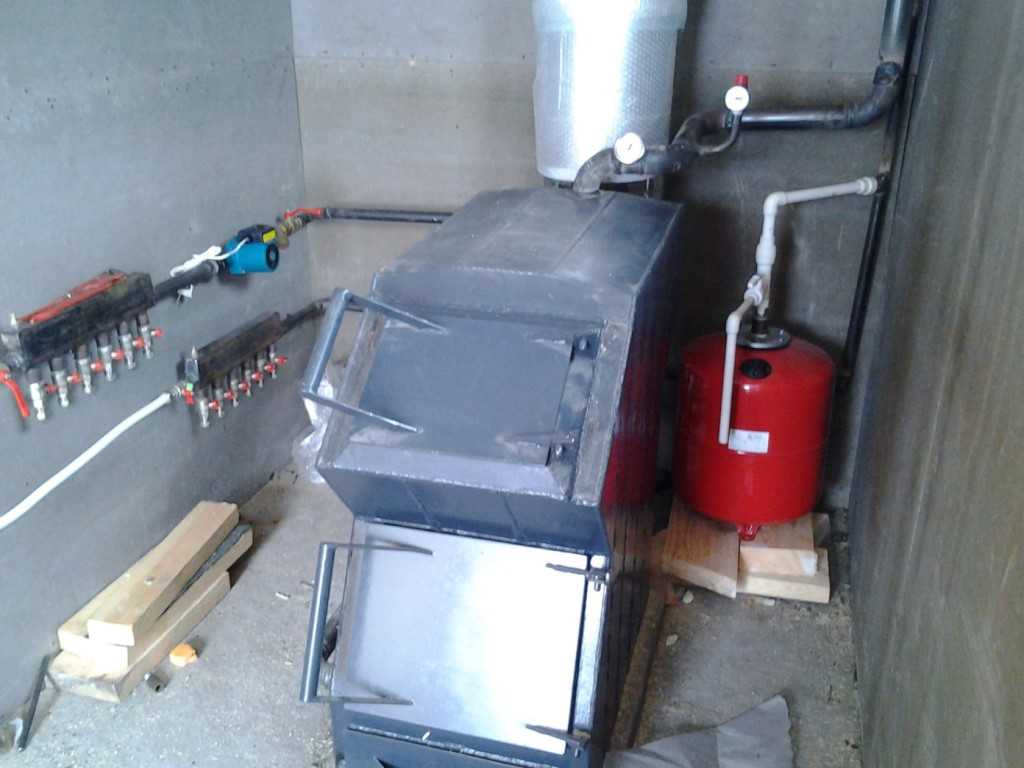

Самодельные котлы по сей день изготавливают из обычного черного металла, который не рассчитан на постоянное использование в высоких температурах горения угля или же древесины. Срок службы такого котла составляет лет десять, а там уже как повезет.
В свою очередь заводские котлы изготавливают из специальной высоколегированной стали или же чугуна, которые само собой рассчитаны на работу в высокотемпературной среде и гарантированный срок службы таких котлов составляет минимум 25 лет.
В то время, как срок службы самодельного котла длительного горения – это лотерея.
Да, самодельные твердотопливные котлы дешевле. Именно это и подкупает многих. Вы покупаете самодельный котел, не потому что хотите именно его, а потому что он дешевле.
Но разница с заводским котлом сегодня составляет 10-15 тысяч. И это не переплата, а разумная трата ваших средств. И дело связано не только в более длительной службе заводского котла. В битву вступают еще ряд факторов и один из них следующий
Не один «самодельщик» или даже цех по изготовлению самодельных котлов не знает точную мощность изготавливаемого ими котла. Чаще всего самодельные модели котлов длительного горения слизаны с их заводских аналогов и исходя из заводских аналогов, пишется такая же и мощность.
Еще хуже, когда мощность прикидывают на глаз и выдают Вам желаемое за действительное.
Но мощность может быть, как и Выше, так и ниже! И это опять лотерея!
У нас вообще все любят делать на глаз, отсюда в итоге и переплата.
Про это я так же говорил в статье про проект системы отопления дома
Достаточно взглянуть на качество сварочных швов, чтобы понять качество исполнения самодельных котлов в целом
Сложно в интернете найти фото заводские швов на котлах, но Вы можете оценить их сами, заглянув в ближайший магазин с котлами.
Забудьте про гарантии безопасности у самодельных твердотопливных котлов. Металл самого низкого качества, швы – тоже самое и еще куча таких мелочей. Так что если не дай бог котел у Вас закипит, то может произойти всякое, вплоть до взрыва.
И такие случаи хоть и редки, но всегда достаточно плачевны.
Само собой при должном монтаже, можно на 100% обезопасить себя от плачевных последствий даже при самодельном котле. Этот момент мы наглядно разбираем в видеоотчете «Альтернативная котельная». Само собой даже с самодельным котлом можно хорошо топиться и в целом жить спокойно, но для этого нужно сделать предварительно ряд мероприятий.
Но запомните одно: если можете позволить себе заводской котел, берите его и только его!
Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!
Покупка дорогостоящего оборудования для организации отопления в малопосещаемой даче, бане или маленьком домике не всегда целесообразна. Особенно неразумно, если за загородным имуществом нет постоянного присмотра и не установлена охранная сигнализация. Что делать, если периодически все-таки требуется подогрев?
С отоплением вполне успешно справится самодельный газовый котел, собранный из подручных материалов или бывших в употреблении бытовых агрегатов. Самодельное устройство может стать предметом гордости владельца. Проявить мастерство поможет сооружение газовой конструкции.
В предложенной нами статье подробно описаны этапы сборки и модернизации газовых установок, способных адекватно отапливать частные дома. Мы привели в пример самые популярные, проверенные на практике варианты самоделок.
Наши советы обеспечат домашним мастерам успех в нелегком деле.
Содержание статьи:
Разбор вариантов изготовления газового котла своими руками начнем с того, что перерабатываемое ими топливо относится к категории токсичных и взрывоопасных. Газ легко воспламеняется. Малейшие просчеты в конструкции и реализации самоделки могут обернуться серьезными разрушениями, причинением вреда здоровью, утратой имущества.
Поэтому не рекомендуем разрабатывать модель газового котла людям, не имеющим технического образования со специализацией в области проектирования газового оборудования.
Да, часто опытные газовики не возьмутся за такой проект.
Фотогалерея
Фото
Газ – популярный вид топлива, привлекающий доступностью, дешевизной и минимальным ущербом для окружающей среды. Однако при неграмотной эксплуатации и нарушении правил безопасности это самый опасный вид топлива для котлов
Если утрировать, чтобы представить себе конструкцию газового котла, то это газовая горелка, установленная в стальном или кирпичном здании. Размещают его под теплообменником, по которому проходит теплоноситель, чаще всего вода
В простейшей схеме металлический бак ставится на газовую горелку или в зону ее действия. К нему подсоединяются трубы подачи теплоносителя к отопительным и обратным приборам
Корпусом самодельного газового котла может быть использованный газовый баллон, толстостенная металлическая бочка, кирпичная или металлическая печка, освобожденная от золы сковорода и решетка
Пламя атмосферной газовой горелки
Установка газовой горелки в стальной кожух
Водяное отопление в металлическом баке
Газовый котел из отработанного газового баллона
Оптимальным решением справедливо считается:
Дополнение заводской модели приборами для обогрева и стимуляции движения;Если у вас все же есть желание досконально изучить вопрос и изобрести вариант самодельного газового котла для автономного отопительного прибора в частном доме, готовьтесь к буквальному «переживанию агонии». Вам предстоит получить разрешения и подтверждение безопасности изобретения в ряде государственных надзорных органов.
Самостоятельному мастеру потребуется:
Этот пусть немногочисленный, но довольно внушительный список способен отбить у народа желание выдумывать всякие доки. Однако он не сможет утолить желание модернизировать существующий агрегат за счет установки модулей горелок, собранных на заводе. Улучшение легко сочетает эксплуатационную безопасность с повышенной эффективностью.
Важнейшим рабочим элементом газового оборудования является горелка. Его установка превратит любой котел в нужный нам тип теплоносителя и горячей воды для хозяйственно-бытовых нужд.
Зажженный запальник нагревает рабочую часть термопары, которая со временем начинает генерировать ток. Заряд поступает в катушку газового клапана, он действует как электромагнит и намагничивает шайбу, закрывающую газовый тракт
В зависимости от способа подачи воздуха для горения в камеру сгорания горелки делятся на две основные группы:
Выдувные конструкции слишком сложны для домашнего творчества. Их проще и выгоднее купить. Ведь приобретение всех регулировочных и предохранительных устройств для работы вентиляторной горелки может обойтись дороже, чем покупка модуля в готовом к установке виде.
Фотогалерея
Фото
По типу действия газовые горелки делятся на атмосферные и вентиляторные. Они продаются в виде готовых к установке блоков с системами управления и безопасности.
В атмосферных горелочных устройствах для газовых котлов имеется от 1 до 4 (и более) горелочных коллекторов. Мощность горения зависит от того, сколько коллекторов задействовано в данный момент.
Передняя панель атмосферной горелочной установки должна иметь отверстия для поступления воздуха в камеру сгорания
Закрытые камеры сгорания котлов с турбонаддувом оборудуются дутьевыми горелками.
Они более безопасны в эксплуатации, но гораздо сложнее в исполнении.
Возможна установка горелки старого образца для установки в самодельный газовый котел, если она не повреждена, не забита и каналы подачи газа герметичны
Конечно, лучше установить новую газовую горелку с системы регулирования и безопасности в самодельном газовом агрегате
Упрощенный вариант блока горелок предполагает подачу газа в камеру сгорания через щелевые форсунки. Там он смешивается с воздухом, в результате чего сгорает и нагревает теплообменник
В атмосферных горелках с круглыми и щелевыми соплами давление подаваемого газа практически никак не регулируется. однако это самый простой вариант для самодельной горелки
Передняя сторона блока горелок
Блок для газового котла с двумя горелками
Пристенный атмосферный блок
Горелка газовая закрытая камера
Горелка кованая
Горелка газовая круглая с медными форсунками
Газоблок с щелевыми соплами
Круглые сопла блока газовых горелок
Также желательно приобрести атмосферную горелку, но можно сделать и самую простую разновидность своими руками.
Ниже рассмотрим, как и из чего его можно собрать.
Горелку атмосферного типа построить проще, так как она конструктивно намного проще вентиляторного аналога. Самый характерный и самый известный большинству россиян пример – горелочный блок в газовых колонках старого образца. В его конструкции нет летучих элементов, заставляющих газ и воздух смешиваться в необходимых пропорциях.
Воздух всасывается в камеру с модулем атмосферной горелки самопроизвольно по мере необходимости. Продукты переработки голубого топлива естественным образом удаляются через стандартный дымоход из-за наличия тяги. Вся работа заключается в сооружении коллектора с газовыми форсунками, через которые будет поступать газ с нужной скоростью.
Если вы хотите построить газовую горелку своими руками, то за основу лучше взять продукцию заводского изготовления, а точнее чертеж в ее техпаспорте с размерами и обозначением элементов конструкции
Для изготовления горелки своими руками для оснащения газового котла отопления вам потребуются:
Обычно используется на кислородных баллонах, рассчитанных на максимальное давление 20 МПа. В комплекте должна быть накидная гайка 3/4″, с помощью которой можно герметично соединиться с трубой подачи газа или шлангом. Клапан будет служить опорным основанием для фиксации насадки.
Самоделку можно поджечь спичками.Все вышеперечисленные элементы собираются в основном сваркой. Поэтому очень пригодятся самодельные навыки и минимальные знания в сварке. Однако там, где возможна многопоточность, она должна оставаться приоритетной.
Канал подачи газа должен быть безупречным и герметичным, так как от его состояния зависит безопасность. Между входом газа в устройство и форсункой должно быть выдержано расстояние 10 см для смешивания топлива с воздухом.
Галерея изображений
Фото
Сделать даже самую простую атмосферную горелку своими руками имеет смысл, если она нужна для оснащения котла нестандартных размеров
В самодельных газовых горелках процесс горения практически не контролируется, нет устройств прерывания пламени на случай рискованной ситуации
Помимо необходимости постоянно следить за самодельным газовым котлом в процессе эксплуатации, еще сложно регулировать подачу газа. В какой-то степени эту проблему решит редуктор на выходе из газового баллона
Существенным недостатком атмосферных горелок является сжигание кислорода в помещении, в котором находится оборудование.
Учитывая, что за работой самоделки нужно постоянно следить, она небезопасна для здоровья владельца
Крупногабаритная газовая горелка
Процесс горения газовой горелки
Атмосферный розжиг горелки
Горение кислорода в помещении
Остается для дома прорабу придумать, как закрепить самодельную газовую горелку в топке отработанной печи или в топке бывшего дровяного котла. Следует отметить, что для притока воздуха нужно оставить возможность. В камеру должен регулярно поступать воздух, для чего в дверце необходимо прорезать круглые или продольные отверстия.
Не забывайте, что вышеописанный вариант сложно назвать безопасным устройством газоснабжения. В конструкции отсутствует автоматика, прерывающая работу котла в случае задувания или нестабильного пламени. Владельцы не смогут регулировать напор и расход газа, ведь ни об удобстве, ни об экономии не может быть и речи.
После основательного размышления и реальной оценки своих возможностей, большинство домашних мастеров все-таки отдают предпочтение модернизации, предварительно обрабатывая дрова или уголь.
Они просто поставили заводскую газовую горелку в свою печь.
Для обустройства загородного участка можно приобрести твердотопливный агрегат, который можно переоборудовать на газ. Например, печь Теплодар, в которую вмонтирована газовая горелка
Рассмотрим этапы установки горелочного устройства марки Теплодар АГГ:
Напоминаем, что согласно требованиям, изложенным в «Правилах безопасности систем газораспределения и газопотребления», все работы по установке оборудования, замене горелок, обслуживанию оборудования и подключению к сети подачи голубого топлива должны выполняться газовики.
В технической документации, прилагаемой к плите Теплодар, подробно описан процесс установки газовой горелки для перевода твердотопливного агрегата на газ
В соответствии с федеральными нормами и стандартами представители газовых служб обязаны для поставка газа и сопутствующие услуги. Понятно, что не все отдаленные населенные пункты смогут обслуживать работников газовых организаций.
Однако желательно придерживаться требований во избежание плачевных последствий.
При снижении и резком угасании происходит ослабление тока, поступающего от электрического элемента, в результате чего перекрывается канал подачи газа. Перегрев воды в бойлере фиксируется датчиком температуры, который передает сигнал на размыкание контактной пары, блокирующей горелку
Рисковать или ценить и беречь здоровье благополучием своих близких? Вам решать. От угрожающих мероприятий разумнее отказаться, но очень полезно знать о процессе их реализации, чтобы следить за тем, насколько хорошо и честно работают газовики.
По сути, все представленные нами самоделки — это модернизация газового оборудования с целью эксплуатации их в качестве подогревателей теплоносителя. Даем только идеи, настоятельно рекомендуем не рисковать, а поставить в твердотопливный агрегат атмосферную или вентиляторную горелку.
Если вы поменяли устаревшую газовую колонку на котел нового поколения с и закрытой горелкой, не спешите расставаться со старым оборудованием.
Также он отлично послужит в загородной бане или гараже. Улучшение не требует много денег и усилий.
В этом случае вся переделка заключается в смене форсунок или всего блока горелок, если предполагается сжигание сжиженной газовой смеси за городом. Необходимо будет купить блок атмосферной горелки габаритов, соответствующих камере сгорания. Затем его нужно будет закрепить внутри камеры.
Если хозяин решит установить в самодельный газовый котел вентиляторную горелку, контур отопления придется дополнить обязательными функциональными системами. Это группа безопасности, циркуляционный насос, расширительный бак, автоматический воздухоотводчик или краны Маевского
У тех, кто захочет поставить вентиляционную горелку, будет больше расходов. Также потребуется приобрести группу безопасности, в том числе, манометр и устройство для автоматического стравливания воздуха. Вам понадобится небольшой мембранный бак, циркуляционный насос и коаксиальный дымоход для подачи свежего воздуха в горелку и удаления продуктов горения.
Старая газовая плита особых переделок не требует, т.к. переделать ее в газовый котел просто нереально. На одну из горелок можно поставить только металлический бак, объем которого подбирается в зависимости от несущей способности печи и объема теплоносителя в самодельной системе отопления. Обычно это 100-150 литров.
В нижней трети металлического бака в него вварена труба для подключения обратки, в верхней трети — труба для подключения подачи. При нагреве вода будет самопроизвольно подниматься вверх и поступать в магистраль, перемещая нагретый теплоноситель к отопительным приборам.
Галерея изображений
Фото
Многотопливный источник огня
Тяжелая чугунная горелка и корпус
Инструмент регулировки мощности горения
Устройство для быстрого нагрева воды
Для такой самодельной системы не потребуется ни предохранительный клапан, ни воздухоотводчик. Излишняя нагретая вода будет испаряться естественным путем, через незакрепленную крышку бака будут выходить пузырьки.
Пиролизные котлы загружаются сначала через верхнюю дверцу дровами или углем. При этом дроссель на дымоходном канале полностью открыт и включается вентилятор для стимуляции горения. Процесс на данном этапе протекает в традиционном для твердотопливной установки режиме.
Дождавшись полного разгорания угля и дров, закрывают дроссель в дымоходе, чтобы ограничить доступ кислорода к месту переработки твердого топлива. Из-за слабой подачи воздуха он начинает тлеть, т.е. запускается стадия пиролиза – разложения топлива на уголь и пиролизные газы.
Разумным преимуществом пиролизного котла считается экономия топлива. Помимо основного типа, агрегат также перерабатывает газы, образующиеся при сгорании дров или угля
Пиролизные газы подаются через сопло в камеру сгорания. В него нагнетается нагретый воздух, необходимый для окисления пиролизных газов. В таких условиях пиролизные газы быстро воспламеняются и сгорают при температуре 1100º С.
Теплообменник, размещенный над камерой сгорания этих же газов, быстро нагревает теплоноситель, протекающий по трубкам. Если вы хотите разобраться, как сделать эффективный и экономичный газовый котел самостоятельно, предлагаем проверенную пиролизную конструкцию.
Для строительства самодельного пиролизного котла желательно найти проверенную на практике схему конструкции. Эксперименты в этой области далеко не всегда дают положительный результат.
Главное понимать принцип устройства и работы котлов, использующих газы, полученные при сгорании. В каждой конструкции этого типа элементы конструкции повторяются. Ну а корпус может быть как сварным, так и сделанным из металлической бочки, трубы большого диаметра или пустого газового баллона.
Для изготовления котла пиролизного типа лучше использовать уже проверенную разработку. Потребуются навыки сварщика и сварочный аппарат, инвертор, дрель с набором разных насадок и дрель для сверления больших отверстий. Также нужно приготовить обычные слесарные инструменты и струбцины.
Вам потребуется запастись материалом, перечень которого мы приводим ниже:
Для сборки пиролизного котла необходимо запастись материалом, примерный список которого мы приводим в помощь самостоятельным домашним мастерам
Если у вас нет всех инструментов, необходимых для резки деталей, лучше всего заказать это дело в мастерской. Без опыта и даже с использованием одной УШМ ровного реза не добиться. Прецизионная резка также может вызвать проблемы.
Строительство пиролизного котла начинается со сборки корпуса:
Галерея изображений
Фото
Шаг 1: Нарезка материала по размерам котла
Шаг 2: Сборка стенок нижней и верхние камеры
Этап 3: Установка воздуховодов в камеру газификации
Этап 4: Ввод воздуха в камеру сгорания
Теперь необходимо изготовить теплообменник, затем установить его и дроссель в корпус:
Галерея изображений
Фото
Шаг 5: Изготовление направляющей пластины теплообменника
Шаг 6: Сборка теплообменника пиролизного котла
Шаг 7: Приварка теплообменника к проектной площадке
Шаг 8: Установка дросселя
Внутренняя часть корпуса котла собрана, дроссельное устройство приварено.
Проверим, как делается качественная сварка, простейшим методом – зажжем фонарик внутри котла и посмотрим, проникает ли свет через какой-либо сегмент.
Внутренняя часть пиролизного котла готова. Теперь его нужно обшить. В устройстве обшивки в модели, представленной для примера, мастер использовал листовую сталь толщиной 4 мм
Наружная обшивка самодельного котла производится во всех плоскостях, кроме верхней панели. Его приваривают после установки контрольных тоннелей, с помощью которых будет контролироваться состояние воздуховодов.
Фотогалерея
Фото
Шаг 9: Приварка удаленного уголка
Шаг 10: Разметка отверстий для крепления обшивки
Шаг 11: Приварка накладок к дистанционным углам
Шаг 12: Зачистка сварки Места
Теперь перед дальнейшими работами проверяем качество сварных швов самым простым способом — заливаем в образовавшиеся «ёмкости» воду. Затем просушиваем конструкцию и слегка зачищаем сварные швы крупной наждачной бумагой или шлифовальным диском.
А теперь можно приступать к проектированию систем забора воздуха и управления движением воздуха:
Фотогалерея
Фото
Тоннельное устройство для проверки воздуховодов
Монтаж резьбовых стержней
Изготовление и навешивание камерных дверей
Футеровка и уплотнение дверей
Осталось только выполнить облицовку камер пиленым шамотным кирпичом. Резку делаем болгаркой с диском для резки камня. Заканчиваем срезы точильным камнем.
Фотогалерея
Фото
Футеровка камеры газификации
Установка центробежного вентилятора
Футеровка твердотопливной камеры
Завихрители для оптимизации теплоотдачи
Перед вводом самодельного котла в эксплуатацию необходимо обязательно проверить герметичность всех системы, проводящие голубое топливо и дымовые газы. Для этого опрессуйте котел, поставив герметичные заглушки на обратку с подачей. Установка должна быть свободна, чтобы выдерживать давление 3 бар.
Следующее видео познакомит с интересной разработкой газового обогревателя:
Устройство газовой горелки для установки в твердотопливный агрегат:
Особенности конструкции и наглядно представлен процесс изготовления пиролизного котла видео:
Полезные в хозяйстве самоделки — отличный вариант решения задач по обустройству загородного имущества. Они будут обеспечивать теплом здания, нуждающиеся в отоплении, и почти не сказываются на семейном бюджете. Хозяйская дача, гараж, баня будут в полном порядке.
Важно помнить, что газовое отопительное оборудование представляет потенциальную опасность при неправильной сборке и нарушении правил эксплуатации.
Расскажите о том, как изготавливался котел для обустройства загородного имущества.
Поделитесь своими вариантами изготовления и интересными дизайнами. Пожалуйста, оставляйте комментарии в блоке ниже, размещайте фото по теме статьи, задавайте вопросы.
Системы котлов HURST на биомассе увеличат вашу прибыль за счет сокращения или даже полной ликвидации затрат на энергию и утилизацию за счет сжигания возобновляемых источников топлива, также известных как биомасса.
Сорок лет опыта проектирования и производства систем котлов, работающих на твердом топливе и биомассе, и более 10 000 установок по всему миру сделали котлы Hurst самыми популярными в отрасли котлами, работающими на твердом топливе.
Херст
Boiler предоставляет своим клиентам поддержку и опыт, необходимые для проектирования,
изготовление и монтаж полных твердотопливных котлов, начиная с системы хранения топлива
за счет уменьшения выбросов выхлопных газов. Различные конструкции гибридных дровяных котлов
подходит для применения в производстве пара высокого давления или горячей воды в диапазонах
от 3 450 до 60 000 фунтов/ч (3,4 мм БТЕ — 60 мм БТЕ) производительность от 100 до 900
пси.
Паровые котлы на биомассе, водогрейные котлы и агрегаты STAG с прямым нагревом для твердотопливных систем
Твердотопливные котлы Hurst специально разработаны для использования широкого спектра стандартных и альтернативных видов топлива для котлов на твердом топливе и биомассе, например:
| Сельскохозяйственная биомасса Волокно агавы Резервное топливо: газ и/или масло Кора Щебень Куриный помет Уголь | Строительный мусор Скорлупа Топливо для свиней Коровья трава ТБО Бумага Строгальная стружка | Рисовая шелуха Резина Шлифовальная пыль 90 39909 Опилки udge Жмых сахарного тростника |
Hurst Boiler располагает полностью обученным персоналом инженеров по обслуживанию твердотопливных котлов, а также большим запасом запасных частей. Чтобы быстро реагировать на потребности наших клиентов, мы обслуживаем сложное оборудование, чтобы обеспечить последние улучшения в поддержке котлов, оборудовании, производстве, установке, устранении неполадок и помощи в эксплуатации.
Наше стремление к качественному и быстрому обслуживанию непревзойденно.
Благодаря использованию стандартных деталей, компонентов и конфигураций мы можем изготовить, часто за очень короткое время, конфигурации паровой установки, адаптированные к конкретным требованиям заказчика. Мы также приветствуем нестандартные, экспериментальные и сложные заказы.
