Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.
Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.
Распашные ворота своими руками – изготовление
Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.
Преимущества распашных ворот:
Например, под ролики для откатных ворот;Недостатки:
Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.
Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:
Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.
Убедившись, что можем изготовить их своими руками, приступим к строительству.
Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.
Обязательный для изготовления каркаса и обустройства стоек:
Вспомогательный:
Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;Общие рекомендации по выбору таковы:
Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.
Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;Последовательность выполнения работ.
Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.
В качестве стойки могут быть использованы:
Выбор сечения трубы обоснован выше в разделе «материалы»;Способы установки столбов для ворот — забивка
Трубу можно забить на глубину около полутора метров
Такой способ установки наиболее быстрый, выгодный (нет расходов на бетон), есть возможность заменить стойку. Главное, при устройстве столбов этим методом – выдержать уровень. Это позволит избежать перекоса ворот.
Материал подготовлен для сайта www.moydomik.net
Способы установки столбов — бетонирование с армированием и безОпорный столб укрепить с помощью бетона (забетонировать), т.е. сделать, своего рода, фундамент для основания ворот.
Мы опишем второй, т.к. для первого нужна грубая сила и подходящий грунт.
Последовательность выполнения:
Глубина зависит от глубины промерзания грунта в регионе установки. Ширина сторон определяется качеством грунта и габаритами опор (трубы, дерева, бетона).
Выстоять забетонированные столбы должны в течении 7 дней, не меньше. Бетон должен хорошо застыть. Во время застывания бетона периодически смачивайте его водой. Конечно, трещины на такой незначительной площади не столь опасны как, например, при трещинах в фундаменте дома. Но лучше их избежать.
Армирование столбов для ворот
Для надежности стойки нужно армировать. А также, заранее вывести два-три арматурных закладных для крепления петель.
Последовательность самостоятельного устройства.
Это та исходная точка, с которой начинается вся работа. Часто место установки оказывает непосредственное влияние на внешний вид конструкции.
Например, вам нужно поставить ворота на задний двор, на въезд в сад или огородить будущее место строительства. Тогда и материал, и конструкция будут максимально упрощенными.
Если это будут парадные ворота или в гараж – тогда и затраты будут выше.
В идеальном случае ворота делают вместе с забором. Однако, если у вас, например, живая изгородь или вы расширяете проезд и нужны новые ворота – следует точно замерять размеры.
Совет: Старайтесь делать распашные ворота в одном стилистическом решении с забором.
Важно замерять высоту и ширину проема под ворота. Замеряя высоту, учтите, что внизу ворот обычно оставляют технический просвет. Его величина зависит от покрытия подъездных путей. Если у вас в районе ворот положен асфальт, плитка или бетон – тогда достаточно 5-7 см просвета. Если грунт не укреплен (растет трава), а поверхность не ровная – тогда около 10 см. Технический просвет нужен еще и для того, чтобы снизить ветровую нагрузку, в том, случае если будущие ворота сплошные, без вентиляционных зазоров.
Также нужно предусмотреть наличие достаточного зазора между створками. Это позволит нивелировать незначительное смещение стоек.
Имея в своем распоряжении чертеж и схему конструкции распашных ворот, легко просчитать количество необходимого материала.
Старайтесь делать такую раму для ворот, чтобы ее размеры соответствовали размерам предполагаемого финишного материала.
Совет. Осуществляя расчет, используйте рабочую, а не общую ширину отделочного материала.

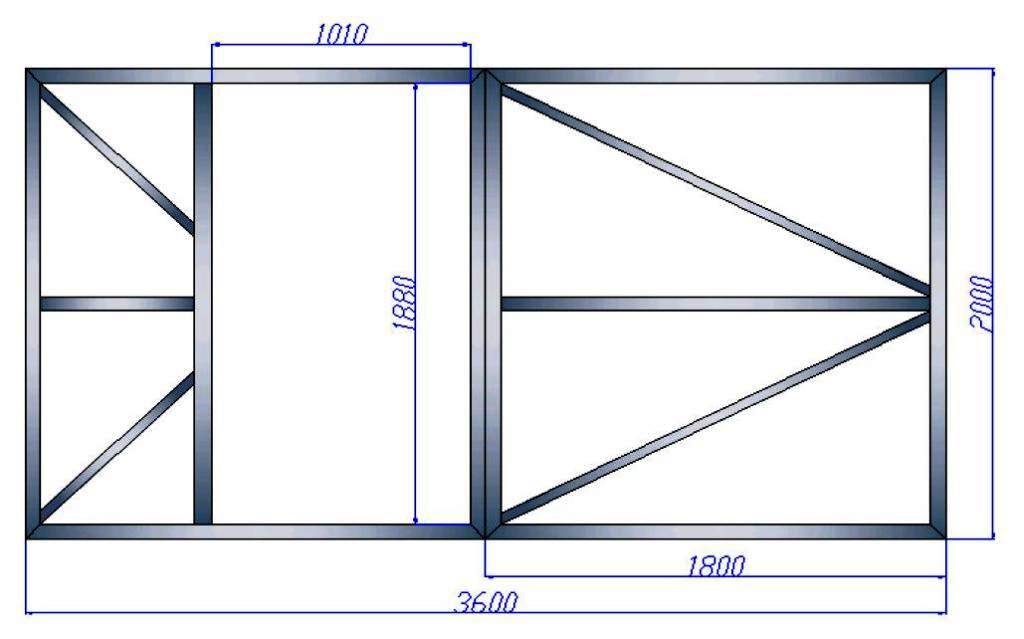

На рисунке приведена схема рамы для распашных ворот, которую мы возьмем за основу.
Схема рамы для распашных ворот
Используя этот чертеж, как базис, можно рассчитать количество материала, места крепления и параметры труб и отделочных материалов.
В нашем примере – рама, это сварная конструкция. Она будет изготовлена из трубы или металлического профиля. Но можно использовать и дерево. Если, например, у вас полностью деревянные ворота.
На рисунке видно, что рама имеет квадратный вид и внутренние перемычки. Они нужны, чтобы придать раме жесткость.
Учтите, данная схема приведена для распашных ворот, которые не обустроены калиткой. Калитка располагается отдельно. Если же вы решите, сэкономить место и врезать калитку в ворота – предусмотрите эту потребность создавая, чертеж рамы для распашных ворот.
Для рамы, которая приведена на схеме понадобится следующий материала:
Обычно трубы продаются погонными метрами, так что лучше сразу брать те размеры, которые вам нужны. Помимо прочего, это упростит вам доставку.
На этом этапе происходит изготовление составляющих рамы. Трубы отрезаются нужной длины и шлифуются.
Шлифовка нужна для того, чтобы очистить трубы от ржавчины. Если металл смазан маслом – его нужно устранить с использованием растворителя (чаще всего бензина).
При осуществлении сварочных работ, помните плавила техники безопасности. Лучше, когда этот вид работ выполняет специалист.
Так качество сварных соединений будет выше. Да и внешний вид более красивым.
При сварке важно осуществлять стыки так, чтобы уберечь трубу от затекания воды. В противном случае, в нее попадет вода или снег. Зимой он замерзнет, а с потеплением начнет расширяться. Это неизбежно приведет к расширению стенок трубы. И, как следствие, к деформации всей конструкции.
На нашем примере внутренние трубы приварены в виде квадратов. Но это не имеет принципиального значения.
Шаг сварочного крепления внешнего и внутреннего каркаса (трубы 60х40 и трубы 40х20) – 250-300 мм. Соблюдайте шахматный порядок. Так трубы, при тепловом расширении не порвут сварочный шов.
Некоторые чертежи рам для распашных ворот приведены ниже.
Распашные ворота с калиткой (реальный пример)Ребра жесткости на автоматических распашных воротах из профнастила
Чем больше ребер жесткости, тем большую ветровую нагрузку смогут выдержать ваши ворота.
Если зашивать забор отделочным материалом, тогда приваривайте трубу в середине наружного.
Так, проще обозначить место крепления обшивки.
Не важно, какой материал использовался для изготовления каркаса – металл или дерево – его нужно грунтовать. Грунтовка позволит продлить срок службы лакокрасочного покрытия и сделать процесс его нанесения более приятным.
Особенно тщательно грунтуются места сварки.
Как приварить петли на воротаКак приварить петли на ворота?
Петли привариваются к каркасу и к стойкам (столбам). Если стойка выполнена из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала к кирпичу прикрепить дюбелем швеллер, а затем приварить петлю.
Разновидности петель представлены на фото
Варианты устройства петель для распашных воротВиды петель для распашных ворот
Механизм задвижки выбирается тот, который вам больше по душе. Наиболее распространенным и простым в изготовлении является такой, как представлен на фото
Механизм задвижки для распашных ворот
Предварительно каркас нужно протереть от пыли.
Для окрашивания подойдет любая краска. Наносить краску лучше краскопультом, так она ляжет ровнее, а работа пройдет быстрее. Использовать кисточку, тоже можно. В этом случае процесс несколько затянется, а расход краски будет меньше.
Наносить краску лучше в несколько слоев.
Обшивка ворот возможна до и после установки каркаса на стойки. Для этого на внутреннюю трубу (40х20, в нашем примере) крепим обшивку. Способ крепления и крепежи зависят от отделочного материала.
Используются следующие материалы:
Преимущества – невысокая цена, широкий диапазон цветов, малый вес. К недостаткам можно отнести: сложность замены (сложно подобрать цвет, т.к. лист слегка выгорает, плюс, оттенок зависит от партии и производителя). А также, возможность повредить при монтаже и высокая парусность.
Рекомендуем подробное описание, как сделать распашные ворота из профнастила своими руками
Распашные ворота из профнастила
Преимущества – доступность, красивый внешний вид натуральной древесины, легкость замены.
Недостатки – требовательность в уходе. Со временем дерево может рассохнуться, что приведет к появлению трещин.

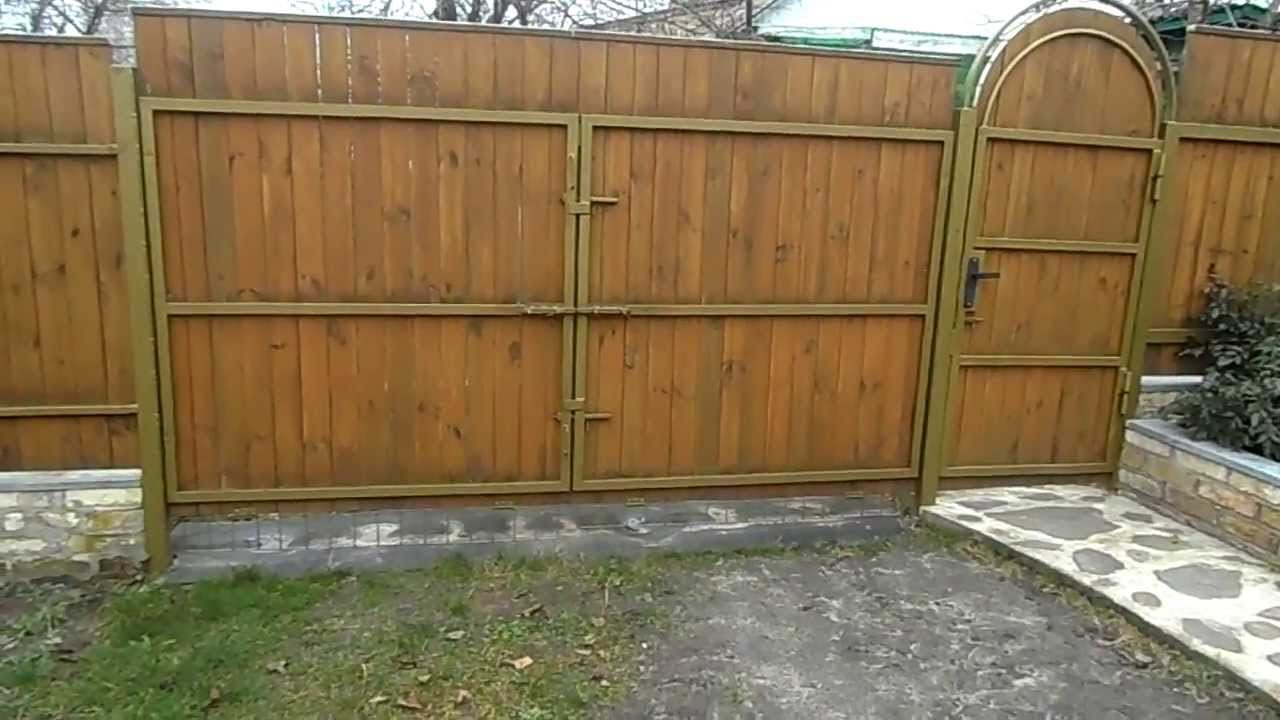

Распашные ворота из дерева
Достоинство – прочность. Недостаток – значительный вес.
Распашные ворота из металла
Достоинства – неограниченность дизайнов. Недостаток в том, что сделать кованые ворота своими руками под силу только специалистам.
Кованые распашные ворота
Преимущество – низкая стоимость, высокая скорость работы, малый вес. Недостаток – невысокие эстетические свойства, прозрачность забора делает доступными для обзора всю территорию двора.
Распашные ворота из стальной сетки
Характеристики те же. Больше подходит для установки технических ворот.
Рекомендуем – устройство ворот из рабицы своими руками.
Распашные ворота из сетки рабицы
Основу такой комбинации чаще всего составляет ковка, что позволяет придать воротам любую форму.
А закрытость им придает обшивка изнутри деревом, металлом, профнастилом или поликарбонатом. Примеры таких ворот на фото
Распашные ворота комбинированные
Итак, стойки готовы, рама сварена, отделочный материал закреплен. Пора навешивать ворота.
Надеемся, вы убедились, что установка распашных ворот своими руками, несложное занятие. При наличии материала и инструмента – устройство ворот не займет больше недели. От момента установки столбов, до монтажа ворот. А если учесть, что 7 дней нужно, чтобы забетонированные столбы устоялись, то вообще сутки. Успехов вам!
Металлические распашные ворота — кованые с деревянными вставкамиРаспашные ворота комбинированные — ковка + поликарбонатЖелезные распашные ворота с коваными накладкамиПростые распашные ворота для дачи
Самые простые дачные ворота состоят из двух створок, которые можно сделать из различных материалов.
Часто материалом для облицовки служит профнастил или дерево. При желании в воротах создается калитка. Ее также можно разместить в отдельном проеме. Чтобы сделать ворота для дачи своими руками, стоит знать о том, какой материал лучше всего подходит для таких изделий.
Часто на дачах устанавливаются металлические и деревянные ворота. Все более популярными становятся и комбинированные конструкции. Для изготовления металлических ворот применяются профильные трубы, арматура и уголки. Наиболее популярными являются конструкции из профнастила, так как они имеют следующие преимущества:
Стоит помнить, что на профнастиле не должно быть дефектов, так как из-за этого на материале может появиться ржавчина.
К минусам описываемого материала можно отнести:
Деревянные ворота являются менее популярными, так как их заменяют более надежные и дешевые конструкции. Для изготовления ворот своими руками могут использоваться как дешевые доски, так и пиломатериалы из дорогих пород древесины.
Простые распашные ворота (как на фото) можно собрать собственными руками, имея стандартные инструменты. Если же создается сложная и красивая конструкция, стоит доверить проведение работ профессионалам. Это связано с тем, что многие работы в таком случае необходимо выполнять при помощи специального оборудования для обработки дерева.
К комбинированным изделиям относятся конструкции, при создании которых использовалось несколько материалов.
Часто создаются следующие типы таких изделий:
Перед тем как сделать такие ворота на даче своими руками, стоит создать чертеж, на котором будут отображаться размеры всех элементов.Если вы хотите сделать ворота своими руками, стоит выбирать именно третий вариант. Также вместо сетки можно использовать профнастил.
В зависимости от типа конструкции ворота можно разделить на два типа:
Распашные являются наиболее популярными, так как их можно изготовить самостоятельно. Они состоят из двух створок, которые закрепляются на опорах при помощи петель. Стоит помнить, что они имеют некоторые недостатки:
Следует помнить о том, что рама распашных ворот должна иметь большой запас прочности, так как со временем такие конструкции начинают провисать.
Если рама будет недостаточно жесткой, полотно быстро перекосится.
При создании каркаса распашных конструкций применяется стальная труба или металлопрофиль. Элементы конструкции фиксируются при помощи болтов или сварки. Обшивка рамы производится оцинкованной сталью, профнастилом или деревом, на которое заранее наносится антисептик. Не стоит применять тяжелые материалы, так как они многократно увеличивают нагрузку на петли.
В закрытом положении распашные ворота фиксируются при помощи засова или навесного замка. Для более надежной фиксации створок в нижней части необходимо установить щеколду.
Перед тем как сделать ворота на даче, стоит подумать о том, что столбы могут со временем расшатываться из-за постоянно воздействующей на них нагрузки. Именно поэтому важно создать надежный фундамент для столбов.
Откатные створки разделяются на консольные и рельсовые. Они имеют несколько преимуществ:
При этом владельцу участка не нужно выходить из автомобиля или дома.Многие опытные строители сходятся на мнении, что лучшим материалом для облицовки откатных ворот является профилированный металл. В отдельную группу стоит выделить ворота, в полотно которых встроена калитка. Такие конструкции сооружаются по такой же технологии, но внутрь полотна вваривается рама для калитки.
Перед тем как создать схему будущей конструкции, стоит определить, где будут расположены ворота.
Если дом располагается в центре участка, стоит расположить створки напротив фасада строения. Если дача располагается близко от проезжей части, створки следует расположить как можно дальше от дороги. Это связано с тем, что при частом открывании ворот на участок будет попадать много пыли и выхлопной газ. В случае, когда участок располагается в природной зоне, ворота можно расположить недалеко от фасада. Рассмотрев фото различных участков можно понять, где именно стоит расположить створки.
Для разработки чертежа стоит определиться с размерами будущей конструкции. Для этого нужно измерить ширину и высоту проема. Во время определения оптимальной высоты створок стоит учитывать, что под ними должен быть небольшой зазор. Если въезд покрыт асфальтом или бетоном, можно оставить просвет около 7 см. Для неукрепленного грунта стоит оставлять около 10 см.
Во время создания чертежа стоит сопоставить размеры облицовочного материала и рамы. При этом лучше всего создавать конструкцию таким образом, чтобы размеры совпадали.
Это позволит выполнить работу в более короткий срок. Правильно составив чертеж можно приступать к выбору материалов.
Перед проведением работ следует подготовить следующие материалы:
Также важно подготовить болгарку, строительный уровень, лопату и кисти для окраски полотна.
На первом этапе необходимо установить опорные столбы. Они представляют собой металлические опоры, которые бетонируются на глубину более 1 метра.
Монтаж выполняется следующим образом:
После проведения подобных работ необходимо оставить фундамент опор застывать примерно на неделю. Это время стоит потратить на изготовление створок. Подобные работы производятся в несколько этапов:
После проведения описанных работ созданные изделия навешиваются на петли, которые заранее привариваются к опорным столбам.
Многие владельцы участков делают автоматические распашные ворота. Это позволяет экономить время во время выезда с участка.
Не так давно на своей даче мы сделали деревянный забор. Люди заходят на территорию через калитку, а вот для въезда автомобиля было решено сделать распашные ворота. Так же, как и калитку, строить мы их будем из дерева, чтобы выдержать единый стиль с забором. Как сделать распашные ворота своими руками, вы узнаете из этой статьи.
Во время строительства забора мы установили два металлических квадратных столба с шириной грани 8 см на расстоянии 3 м 40 см друг от друга.
Такой промежуток позволит без проблем заехать на участок даже крупногабаритной машине.
Садовым буром с диаметром шнека 13 см пробурили два отверстия на глубину 1,5 метра, вставили в них железные стойки и забетонировали, перемешав мелкий щебень с цементным раствором. Чтобы столбы стояли на одной высоте, мы выровняли их с помощью гидроуровня, закрепив его на каждом и совместив метки на колбах.
Перед этим мы купили квадратную трубу длиной 6 м на рынке и болгаркой распилили её на 2 равные части. Покрасили 1,5 м серой краской по металлу, ту часть, которая будет в земле – обработали мастикой. Чтобы внутрь не попадала влага от природных осадков, к каждому столбу приварили металлические квадратные крышки. Высота столбов над землёй у нас получилась 1,5 м.
Чтобы створки распашных ворот повесить на столбы, нужно сделать петли.
В строительном магазине мы купили 4 гаражных петли в виде бочонка.
Чтобы их приварить к столбам, сначала к самим петлям нужно приварить по 2 металлических пластины. Их мы отрезали от куска металла толщиной 3 мм, размером 6 на 4 см. Электросваркой приварили их к бочонкам, одну пластину справа сверху, вторую — слева снизу. Петли на левом столбе будут открываться в другую сторону, чем на правом. Та часть, которая со штырьком, будет привариваться к стойке, вторая часть – прикручиваться к каркасу. Поэтому, чтобы не перепутать, сначала отделите правые петли от левых, всё хорошо проверьте, только потом приступайте к сварке.
Приварив пластины к петлям, очистим их болгаркой от наплывов металла и просверлим в пластине, которая будет крепиться на каркасе по 5 отверстий, в той, которая будет приварена к столбу – одно отверстие.
Теперь нужно нарезать элементы для каркаса распашных ворот своими руками.
От изготовления декоративного забора у нас осталось несколько деревянных брусков с шириной грани 5 см. Так как расстояние между стойками у нас равно 340 см, получается, что каждая створка будет сделана шириной 170 см, высота каркаса равняется 120 см. Отрежем электролобзиком 3 бруска длиной 160 см и 4 бруска длиной 120 см. Чтобы они были гладкими, обработаем их электрорубанком
и отшлифуем болгаркой с насадкой для шлифования, как мы делали при изготовлении полки для посуды.
Снова займёмся петлями. Возьмём два бруска длиной 120 см и на пару саморезов прикрутим к ним по 2 штуки на расстоянии 20 см от краёв. Здесь важно не перепутать левые с правыми. Чтобы нижние части петель не падали на землю, закрепим их изолентой.
Возьмём брус с левыми и прислоним к месту, где будем их приваривать. На этом этапе нам потребуется помощник.
Попросите его подержать брусок с петлями, а сами проверьте вертикаль уровнем и обведите карандашом место сварки.
Потом возьмите дрель с тонким сверлом и просверлите отверстия в стойке через дырочку на петле, которую мы сделали раньше. Место сварки зачистите наждачной бумагой, металл должен быть без краски. Чтобы петли при открытии створок не задевали о столб, сделайте между ними зазор, подложив под петлю небольшую шайбу. Теперь надо прикрутить петли к столбу на один саморез по металлу, сначала верхнюю, потом нижнюю.
Снимите брусок с нижней части петли, зацепите на ней массу от сварочного аппарата и приварите сначала верхнюю, потом нижнюю части. Перед этим надо открутить крайние доски от забора, чтобы они не подгорели. После сварки наплывы металла зачистим болгаркой.
Наденем брусок от каркаса распашных ворот и проверим его на открытие-закрытие.
Точно так же приварите петли к правой стойке. Когда металл остынет, закрасим место сварки серой краской. Вторые части петель открутим от бруса и тоже покрасим.
Опять займёмся изготовлением распашных ворот своими руками. Сделаем каркас для левой створки. Разложим бруски на ровной поверхности в виде прямоугольника и длинными саморезами (10 см) соединим их между собой. Чтобы дерево не лопнуло, в местах крепления предварительно просверлим дрелью с тонким сверлом отверстия. Середину каркаса для прочности тоже укрепим бруском.
Чтобы каркас не изменял прямоугольную форму, в каждом углу прикрутим по упору, сделав их из таких же брусков длиной 50 см. Углы упоров срежем под 45 градусов.
Обработаем конструкцию антисептиком, когда он высохнет, покрасим её Акватексом, под цвет забора.
Возьмём петли, прикрутим их к каркасу распашных ворот на 5 саморезов и повесим его на левую стойку. Теперь нужно закрыть створку и замерить расстояние от неё до правого столба. Именно такой длиной минус 1 см нарежем 3 бруска. Можно было отрезать 6 брусков сразу на 2 воротины, но мы сделали так, как сделали. Изготовим вторую створку для распашных ворот своими руками точно так же, как делали первую, покрасим её и повесим на столб. Каркас распашных ворот готов.
Замок на распашных воротах мы сделали на их внутренней стороне. Решили, что он будет навесным. Для того, чтобы повесить проушины для замка, приложим их к каркасу распашных ворот и обведём карандашом. Стамеской аккуратно вырежем выемку. Так же сделаем и на втором бруске. После этого прикрутим проушины на 3 самореза.
Теперь между крайними тесинами деревянного забора натянем шнурку, закрепив её в верхних точках степлером, и измерим расстояние до земли.
Нарежем такой длины доски, шириной 10 см, из которых мы строили забор. Отшлифуем их наждачной бумагой, обработаем антисептиком и покрасим Акватексом.
После того, как краска высохнет, обошьём ими каркас для распашных ворот. Сначала одну створку, следом – вторую.
Закрепим доски на каркасе с тем же промежутком, который мы установили на заборе. Прикрутим к забору тесины, которые мы сняли перед сваркой. Для красоты закрепим на распашных воротах большие декоративные петли, чтобы они были в одном стиле с калиткой. Распашные ворота, которые мы сделали своими руками, готовы.
В завершении прикрепим изнутри металлическую задвижку.
Чтобы створки распашных ворот не качались под ветром, сделаем небольшие упоры. Возьмём два прута арматуры диаметром 8 мм, на расстоянии 5 см от края прорежем их наполовину болгаркой и загнём на угол 90 градусов.
С внутренней стороны распашных ворот прикрутим на одной вертикальной линии по две угловые проушины для замка и вставим в них упор из арматуры. Откроем створки максимально широко и опустим упоры до земли. В месте соприкосновения арматуры с землёй забьём в грунт небольшой обрезок полудюймовой трубы, чтобы он не мешал открытию распашных ворот. Так же сделаем и со вторым упором. Теперь, когда ворота будут открыты, опустим упоры в трубу, створки будут прочно закреплены и не откроются от напора ветра во время движения автомобиля.
Для открытия створок снаружи повесим на равном расстоянии друг от друга две декоративные чугунные ручки, которые мы приобрели на блошином рынке. С ними ворота смотрятся ещё интереснее.
На финальном этапе электролобзиком обрежем верхнюю часть досок, придав распашным воротам плавность линий.
Чтобы изгибы были симметричные, надо с помощью карандаша и рулетки сделать отметки через определённое количество тесин. Лобзиком срежем лишнее, не снимая досок с прожилин. Только используйте пилку с мелким шагом, чтобы рез был чистым. Место среза не забываем покрасить лаком.
Вот так мы сделали на своём дачном участке распашные ворота своими руками. Если статья понравилась, поделитесь ей в соцсетях.
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.
Современные распашные ворота
Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

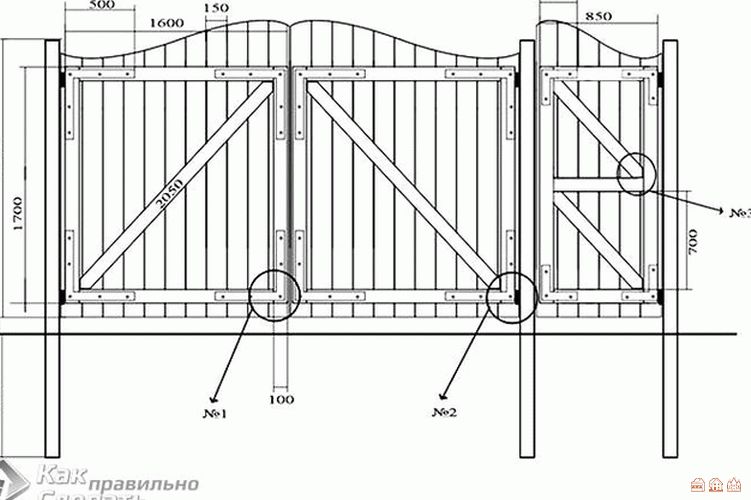

Чертеж обустройства распашных ворот с калиткой
Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:
Схема создания кованых ворот своими руками
Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса.
Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.
Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.
Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.
Распашные ворота в частном доме
Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.
Статья по теме:
Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.
Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.
Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции.
После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

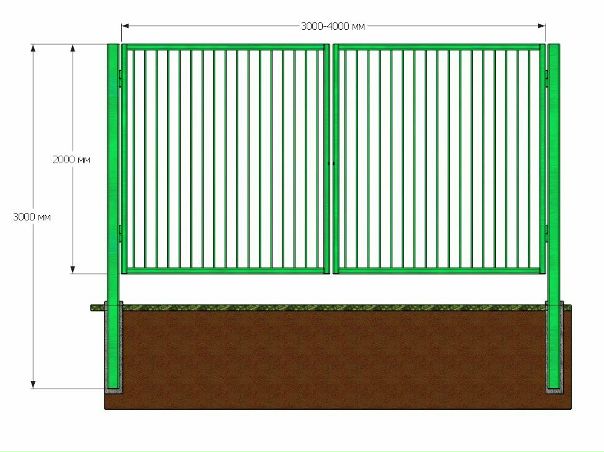

Схематическое изображение опор и каркаса распашных ворот
В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.
Распашные деревянные ворота
После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками.
Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.
Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:
Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.
В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.
Конструкция откатных ворот
Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.
На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.
Раздвижные ворота на роликах
Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба.
Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.
Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.
3D-эскиз консольных ворот
Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.
Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес.
Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.
Откатные ворота в частном доме
Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.
Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.
Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)
После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.
Примеры конструкций различных видов откатных ворот
Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:
Распашные металлические ворота
Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.
В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.
СМОТРИТЕ ТАКЖЕ
REMOO В ВАШЕЙ ПОЧТЕЗадумав возведение любого типа ограждения для своего загородного дома или же во время строительства такого объекта, как автомобильный гараж, в любом случае встает вопрос о том, как сделать ворота собственными усилиями.
Содержимое обзора:
Перед тем, как вы начнете закупать различные необходимые для дальнейшего строительства материалы, а также начинать сами работы, очень важно в целом понять, раздвижные ворота вы хотите, откатные ворота своими руками быстро сделать или же какой-либо другой вид.
Если не обратить своевременно внимание на все различные важные детали и выбрать таким образом не самую хорошую конструкцию, можно к несчастью обречь себя на дополнительные не только финансовые, но к тому же и временные затраты
Одним из самых простых вариантов, который на практике чаще всего можно увидеть в загородном доме – это распашные ворота с дополнительно встроенной или же непосредственно рядом установленной калиткой.
Такая конструкция ворот состоит прежде всего из двух столбов. Створки калитки, а также самих ворот при этом устанавливаются на петли, приваренные к опорным столбам.
В зависимости от пожеланий собственников дома и советов строителей они закрепляются иногда к внутренней стороне опоры, а иногда к внешней. Собственно в дальнейшем это окажет влияние на то, каким образом будут открываться створки ворот – наружу/вовнутрь.
Очень часто если фото ворот таких посмотреть, то можно заметить что они изготавливаются полностью из высококачественного дерева.
Важный момент, на который стоит обратить внимание: при создании створок они ни в коем случае не должны оказаться чересчур массивными. В противном случае нагрузка на установленные петли и сами опорные столбы будет чересчур большой.
Всегда следует помнить о том что детали для подвеса по размерам, как и по свойствам прочности должны в идеале соответствовать весу выбранных створок.
Несмотря на то, что у данной конструкции есть огромное количество самых различных преимуществ в отличие от многих других, также у нее есть и свои минусы. Например, со временем может произойти наклон опорных столбов, или, что еще также бывает достаточно часто, провисание створок.
Однако стоит иметь в виду, что такого рода недостатки могут проявиться лишь в одном случае – если была изначально нарушена технология установки или если вес у створок был неверно подсчитан.
В последние несколько лет особенно популярными стали раздвижные ворота.
В принципе чертежи ворот таких можно найти в свободном доступе практически на любом ресурсе. Их особенность заключается в том, что у них существует подразделение на несколько подвидов и выбирать прежде всего необходимо в зависимости от конкретных условий.
При этом стоит иметь в виду, что данный вариант ворот подходит только в том случае, когда есть достаточное пространство вдоль забора, который был установлен. В противном случае при открывании у подвижной створки просто не будет возможности перемещаться.
Задумав сделать откатные ворота, стоит иметь в виду, что их монтаж несколько сложнее, нежели, например, у ворот распашного типа. По бокам от проезда при установке этой популярной разновидности ворот чаще всего устанавливают достаточно громоздкие столбы прямо из белого или красного кирпича.
На них в дальнейшем монтируются ролики. Именно они поддерживают фиксаторы, а также скобы.
Это идеальный вариант для последующего оснащения ими, например, гаража.
Если вы подбираете идеальную защиту в виде ворот для закрытого проезда во внутренний двор дома, то данная разновидность ворот не подходит из-за того, что они ограничивают высоту.
При этом такие ворота всегда должны достаточно просто открываться и соответственно закрываться путем легкого поднятия и последующего сдвижения всего полотна резко вверх в ровное горизонтальное положение.
Чаще всего полотно для данного типа ворот создается из металла, который в дальнейшем обшивается или высококачественным деревом, или любым другим материалом.
Переходить к установке ворот следует в любом случае исключительно после того, как детально будут изучены абсолютно все чертежи и инструкции. Только тогда подготавливаются материалы, которые могут понадобится и собирается конструкция.
Как сделать ворота своими руками – вопрос, актуальный для многих. Самостоятельно выполненная работа позволяет значительно сэкономить денежные средства. Установить ворота под силу любому владельцу частного дома, если он имеет навыки в строительстве.
Среди многообразия воротных сооружений большим спросом пользуются распашные. Конструкция проста в установке, имеет долгий срок службы. Материалы для строительства доступны и недороги.
Распашные ворота своими руками сделать нетрудно: это одна из самых легких в исполнении конструкций. Строительством занимаются после установления забора.
Первый шаг – изготовление каркаса. Основу делают из профильных труб или стальных уголков. Предварительно определяют размеры будущего изделия, количество материала, рисуют подробный чертеж.
Стандартная ширина въезда равняется 3 м, высота – 2 м. В нижней части оставляют зазор 5-10 см.
Ворота состоят из двух створок. Для придания жесткости и строгой геометрической формы каждая конструкция усиливается горизонтальными и вертикальными прожилинами. Роль прожилин выполняют металлические трубы сечением 20х20 мм, 20х40 мм.
Варианты местоположения калитки влияют на количество опор. Она может располагаться в воротном полотне или быть отдельным элементом. В последнем случае для решения вопроса с калиткой требуется установить дополнительную опору.
Распашные ворота своими руками можно сделать при наличии ряда инструментов и специальных приспособлений. Список инструментов для проведения работ:
Ворота своими руками нетрудно изготовить из металлопроката; материал характеризуется небольшим весом и высокой прочностью.
Для строительства годится прямоугольная и квадратная труба сечением 30х20 и 60х30. Сборка створок происходит на идеально ровной поверхности. Если на участке таковой нет, придется изготовить ее своими силами. Этапы изготовления створок:
Если их значения равны, работа выполнена правильно.
Как сделать распашные ворота своими руками прочными и долговечными? Для действенного результата нужно соблюдать алгоритм сборки конструкции. Установка обшивки проводится после монтажа основы, иначе изделие станет тяжелым и громоздким.
Первым делом необходимо установить опоры. Их делают из профматериала сечением не менее 100х100 мм. Размер равен высоте ворот плюс метр на подземную часть.
Ворота своими руками хочется изготовить так, чтобы они радовали отличным качеством. Добиться желаемого результата без правильной установки опорных столбов не получится.
На расстоянии 20-30 см от низа и верха основы приваривают по 2 петли.
Створки устанавливают в воротный проем на кирпичи. Проверяют на соответствие горизонтального и вертикального уровней.
Петля соединяется с парной; последняя приваривается к опоре. Операция выполняется с остальными петлями.
Профнастил укладывают на идеально выровненную поверхность, делают разметку и отрезают ножницами для резки металла. Обшивку располагают внахлест, крепят саморезами. Оптимальное расстояние между крепежом – 15 см.
Ворота своими руками считают установленными по окончании монтажа профнастила.
Как сделать распашные ворота своими руками из пиломатериалов известно многим. Процесс с небольшими отличиями аналогичен этапам монтажа изделий из профматериала. Для производства работ потребуется брус для изготовления рамы, доски для монтажа обшивки, комплект навесных петель для дерева.
Соединение элементов при изготовлении основы из дерева происходит при помощи специального крепежа – нагелей. Их вставляют в заранее приготовленные отверстия и закрепляют саморезами.
Для придания твердости створкам используют промежуточные элементы. Обшивка из дерева сама создает достаточную жесткость. Крепится болтами или саморезами.
Опорами служат бревна. Устанавливаются по одинаковой схеме с металлопрофилем. Особого внимания требует процесс гидроизоляции: обработка смолой, битумом, рубероидом обязательна.
Детали для открывания и закрывания половинок состоят из 2-х пластин. Одни крепят на полотно створки.
Конструкцию устанавливают в воротный проем, выравнивают, проверяют на отсутствие перекосов. Вторые половины пластин крепят к столбу. Таким образом следует приварить все петли.
Остается обработать готовое изделие антисептиком и покрасить.
Установка декоративных элементов и механических устройств фиксации делают работу по строительству завершенной.
Как сделать ворота своими руками становится понятным после ознакомления с технологией установки. Процесс доступен практически всем. Главное, не бояться трудностей и следовать инструкциям. Тогда въездная конструкция станет изюминкой усадьбы и законной гордостью хозяина.
Наши специалисты очень часто получают вопросы, касающиеся автоматических ворот для дачи и загородного дома. Мы собрали самые распространенные и подготовили небольшую статью о том, как обустроить свой дачный участок и сделать ворота своими руками.
При реконструкции периметра участка или установке нового забора всегда возникает вопрос: “Где лучше обустроить въезд и какой тип ворот выбрать?” На этапе планирования нужно определить место и ширину будущих дачных ворот.
Заезд на участок и выезд с него должны быть удобными. Для этого советуем проверить на практике, насколько комфортно расположение и ширина предполагаемого проезда – установите по краям будущего проема шесты и попробуйте несколько раз заехать и выехать с участка. Если въезд и выезд не доставляют неудобств – место выбрано правильно. Также стоит учитывать, что для открытия створки понадобится место – для распашных во дворе или на улице, для сдвижных – вдоль линии забора.
Въездная группа включает и калитку. Иногда ее делают встроенной в полотно ворот. Пользование такой калиткой неудобно по следующим причинам: – высокий порог (его высота складывается из зазора под створкой и высоты порога), – ограничение проема по высоте, – если ворота на вашем загородном участке будут автоматизироваться – дополнительные риски по безопасности, – на встроенную калитку затруднительно установить электрозамок и домофон.
По перечисленным выше причинам, если ширина участка и расположение позволяют, рекомендуем сделать калитку отдельностоящей.
По типу движения створки ворота разделяют на распашные и откатные.
Распашная конструкция привычна и представляет собой створки, висящие на столбах. Минусы: – нужно чистить снег в стороне, куда распахиваются ворот, – при открывании требуется много места для движения створок, – стоимость автоматизации таких дачных ворот выше, чем для ворот откатного типа.
Плюсы: – для изготовления не нужны специальные комплектующие, – традиционная и понятная конструкция.
Откатные ворота на даче становятся все более популярны. Они бывают с верхним подвесом – полотно подвешивается на роликовых тележках и перемещается на расположенной вверху направляющей.
Ворота на колесиках популярнее всего в южных регионах, где снег не мешает движению створки по рельсу, уложенному в проеме.
Консольные или уравновешенные сдвижные ворота перемещаются по роликовым тележкам, прочно закрепленным на массивной фундаментной плите. Проезд в открытом состоянии не ограничен ничем – ни сверху, ни снизу.
Минусы: – нужно чистить снег в стороне отката ворот вдоль ограждения, – для отката ворот нужно достаточно большое пространство вдоль забора, – для монтажа нужно предварительно произвести бетонные работы – для консольных сделать фундамент основания, для конструкции на колесиках – бетонировку рельса, – для сборки нужны специализированные комплектующие.
Плюсы: – современная удобная конструкция, – для открывания не нужно место перед проемом, – автоматизация дешевле, чем для распашных конструкций – привод закрывает ворота “намертво”, электромеханический замок не нужен.
После того, как Вы определились с размерами и типом конструкции полотна, нужно приступать к разработке чертежа полотна. Если есть возможность – мы рекомендуем приобрести готовую конструкцию у компаний, специализирующихся на изготовлении ворот.
Если Вы решили сами изготовить ворота для дачи, то при выборе материала и подготовке чертежа нужно учитывать, что створка ворот должна иметь диагональную жесткость. Для этого в конструкции предусматривают ребра жесткости и фермы. Подробная инструкция, как сделать откатные ворота своими руками, и чертежи представлены у нас на сайте в разделе “Откатные ворота своими руками”.
Для изготовления распашных ворот Вам понадобятся петли. При их выборе нужно учитывать не только нагрузку на петлю, но и ширину створки, так как существует зависимость – чем шире створка, тем меньшую массу может нести петля, и наоборот. Петли можно приобрести в нашем магазине в разделе каталога “Петли для ворот”.
Для изготовления сдвижных ворот нужны специальные комплектующие. Делать их самостоятельно сложно, так как балка имеет 6 ребер жесткости во избежание зажимания роликовых опор. Обычная профильная труба для этого не подойдет. Ознакомиться с ассортиментом и заказать комплектующие для сдвижных ворот так же можно в нашем магазине в разделе “Комплектующие для ворот”.
Если Вы решили сделать ворота для дачи своими руками – приходите в наш магазин. Опытные менеджеры проконсультируют Вас по выбору материалов, подскажут, на что обратить внимание. Весь ассортимент автоматики и комплектующих представлен у нас в магазине. Также Вы сможете увидеть готовые откатные ворота и рассмотреть, как они сделаны. У нас есть вся необходимая для изготовления ворот и калиток фурнитура – начиная с петель и заканчивая домофонами и замками.
Знакомство с домом начинается с ворот. По сути, это визитка хозяев.
Поэтому их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение — обеспечение сохранности и безопасности частных загородных домов и дач.
Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать.Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.
Распашные ворота своими руками & ndash; изготовление
Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.
Преимущества распашных ворот:
Например, под ролики для откатных ворот;Недостатки:
Простая арифметика показывает, что у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.
Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:
Итак, мы определились, что отличаемся распашными воротами и какими особенностями они отличаются.
Убедительно, что изготовить их своими руками, приступим к строительству.
Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.
Обязательный для изготовления каркаса и обустройства стоек:
Вспомогательный:
Общие рекомендации по выбору таковы:
Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В случае соотносите свойства материала с любой предполагаемой нагрузкой.
Выбор на усмотрение;Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные».Как раз наоборот — самодельные распашные ворота — означают креатив, индивидуальность и заботу о собственной безопасности.
Последовательность выполнения работ.
Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю.
Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.
В качестве стойки могут быть использованы:
Способы установки столбов для ворот — забивка
Трубу можно забить на глубину около полутора метров
Такой способ установки наиболее быстрый, выгодный (нет расходов на бетон), есть возможность заменить стойку.Главное, при помощи столбов этим методом — выдержать уровень. Это позволит избежать перекоса ворот.
Материал подготовлен для сайта www.moydomik.net
Способы установки столбов — бетонирование с армированием и безОпорный столб укрепить с бетона (забетонировать), т.
е. сделать, своего рода, фундамент для основания ворот.
Мы опишем второй, т.к. для первого нужна грубая сила и подходящий грунт.
Последовательность выполнения:
Глубина зависит от глубины промерзания грунта в регионе установки. Ширина сторон определения качества грунта и габаритами опор (трубы, дерева, бетона).
Выстоять забетонированные столбы в течении 7 дней, не меньше. Бетон должен хорошо застыть. Во время застывания бетона периодически смачивайте его водой.
Конечно, трещины на такой незначительной площади не столь опасны, как, например, при трещинах в фундаменте дома. Но лучше их избежать.
Совет: Если использовать не трубу, а кирпич или бетон — глубина углубления также будет составлять 1 м.
Армирование столбов для ворот
Для надежности стойки нужно армировать.А также заранее вывести два-три арматурных закладных для крепления петель.
Последовательность самостоятельного устройства.
Это та исходная точка, с которой начинается вся работа. Часто место установки оказывает непосредственное влияние на внешний вид конструкции.
Например, вам нужно поставить ворота на задний двор, на въезд в сад или огородить будущее место строительства.Тогда и материал, и конструкция будут максимально упрощенными.
Если это будут парадные ворота или в гараж — тогда и затраты будут выше.
В идеальном случае ворота делают вместе с забором.
Однако, если у вас, например, живая изгородь или вы расширяете проезд и нужны новые ворота — следует точно замерять размеры.
Совет: Старайтесь делать распашные ворота в одном стилистическом решении с забором.
Важно замерять высоту и ширину проема под ворота.Замеряя высоту, учтите, обычно оставляют технический просвет. Его величина зависит от покрытия подъездных путей. Если у вас в районе ворот положен асфальт, плитка или бетон — тогда достаточно 5-7 см просвета. Если грунт не укреплен (растет трава), тогда а поверхность не ровная — около 10 см. Технический просвет нужен еще и для того, чтобы снизить ветровую нагрузку, в том, случае если ворота сплошные, без вентиляционных зазоров.
Необходимо предусмотреть наличие достаточного зазора между створками.Это позволит нивелировать незначительное смещение стоек.
Имея в своем распоряжении чертеж и схему конструкции распашных ворот, легко просчитать количество необходимого материала.
Старайтесь делать такую раму для ворот, чтобы ее размеры соответствовали размера предполагаемого финишного материала. Так вы облегчите себе монтаж и избежите соединительных швов на лицевой поверхности ворот. К примеру, стандартная ширина профнастила ПС-10 1 100 мм.
Совет. Осуществляя расчет, используйте рабочую, а не общую ширину отделочного материала.
На рисунке приведена схема рамы для распашных ворот, которую мы возьмем за основу.
Схема рамы для распашных ворот
Используя этот чертеж, как базис, можно рассчитать количество материала, места и параметры труб и отделочных материалов.
В нашем примере — рама, это сварная конструкция. Она будет изготовлена из трубы или металлического профиля.Но можно использовать и дерево. Если, например, у вас полностью деревянные ворота.
На рисунке видно, что рама имеет квадратный вид и внутренние перемычки. Они нужны, чтобы придать раме жесткость.
Учтите, данная схема приведена для распашных ворот, которые не обустроены калиткой.
Калитка устанавливается отдельно. Если же вы решите, сэкономьте место и врезать калитку в ворота — обратите внимание на эту потребность создавая, чертеж рамы для распашных ворот.
Для рамы, которая приведена на схеме понадобится следующий материал:
Обычно трубы продаются погонными метрами, так что лучше сразу брать размеры, которые вам нужны. Помимо прочего, это упростит вам доставку.
На этом этапе происходит изготовление составляющих рамы.Трубы отрезаются нужной длины и шлифуются.
Шлифовка нужна для того, чтобы очистить трубы от ржавчины. Если металл смазан маслом — его нужно устранить с использованием растворителя (чаще всего бензина).
При выполнении сварочных работ, помните плавила техники безопасности. Лучше, когда этот вид работ действует специалист. Так качество сварных соединений будет выше. Да и внешний вид более красивым.
При сварке осуществлять стыки так, чтобы уберечь трубу от затекания воды.В противном случае, в нее попадет вода или снег. Зимой он замерзнет, а с потеплением начать расширяться. Это неизбежно приведет к расширению стенок трубы. И, как следствие, к деформации всей конструкции.
На нашем примере внутренние трубы приварены в виде квадратов. Но это не имеет принципиального значения.
Шаг сварочного крепления внешнего и внутреннего каркаса (трубы 60х40 и трубы 40х20) — 250-300 мм. Соблюдайте шахматный порядок. Так трубы, при тепловом расширении не порвут сварочный шов.
Некоторые чертежи рам для распашных ворот приведены ниже.
Распашные ворота с калиткой (реальный пример) Ребра жесткости на автоматических распашных воротах из профнастила
Чем больше ребер жесткости, тем большую ветровую нагрузку супер выдержать ваши ворота.
Если зашивать забор отделочным материалом, тогда приваривайте трубу в середине наружного. Так, обозначить место крепления обшивки.
Не важно, какой материал использовался для изготовления каркаса — металл или дерево — его нужно грунтовать.Грунтовка позволит продлить срок службы лакокрасочного покрытия и сделать процесс его нанесения более приятным.
Особенно тщательно грунтуются места сварки.
Как приварить петли на воротаКак приварить петли на ворота?
Петли привариваются к каркасу и к стойкам (столбам). Если стойка выполнена из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала к кирпичу прикрепить дюбелем швеллер, а затем приварить петлю.
Разновидности петель на представленное фото
Варианты устройства петель для распашных воротВиды петель для распашных ворот
Механизм задвижки выбирается тот, который вам больше по душе. Наиболее распространенным и простым в изготовлении является такой, как представлен на фото
Механизм задвижки для распашных ворот
Предварительно каркас нужно протереть от пыли.
Для окрашивания подойдет любая краска. Наносить краску лучше краскопультом, так она ляжет ровнее, а работа пройдет быстрее. Использовать кисточку, тоже можно. В этом случае процесс несколько затянется, а расход краски будет меньше.
Наносить краску лучше в несколько слоев.
Обшивка ворот возможна до и после установки каркаса на стойки. Для этого на внутреннюю трубу (40х20, в нашем примере) крепим обшивку. Способ крепления и крепежи зависит от отделочного материала.
Используются следующие материалы:
Преимущества — невысокая цена, диапазон цветов, малый вес. К недостаткам можно отнести: сложность замены (сложно подобрать цвет, т.к. лист слегка выгорает, плюс, оттенок зависит от партии и производителя). А также, возможность повредить при тексте и высокая парусность.
Рекомендуем подробное описание, как сделать распашные ворота из профнастила своими руками
Распашные ворота из профнастила
Преимущества — доступность, красивый внешний вид натуральной древесины, легкость замены.
Недостатки — требование в уходе. Со временем дерево может рассохнуться, что приведет к появлению трещин.
Распашные ворота из дерева
Достоинство — прочность. Недостаток — значительный вес.
Распашные ворота из металла
Достоинства — неограниченность дизайнов. Недостаток в том, что сделать кованые ворота своими руками под силу только специалистам.
Кованые распашные ворота
Преимущество — низкая стоимость, высокая скорость работы, малый вес.Недостаток — невысокие эстетические свойства, прозрачность забора делает доступными для обзора всю территорию двора.
Распашные ворота из стальной сетки
Характеристики те же. Больше подходит для установки технических ворот.
Рекомендуем — устройство ворот из рабицы своими руками.
Распашные ворота из сетки рабицы
Основу такой комбинации чаще всего составляет ковка, что позволяет придать воротам любую форму.
А вот закрыта им придает обшивка изнутри деревом, металлом, профнастилом или поликарбонатом. Примеры таких ворот на фото
Распашные ворота комбинированные
Итак, стойки готовы, рама сварена, отделочный материал закреплен. Пора навешивать ворота.
Надеемся, вы убедились, что установка распашных ворот своими руками, несложное занятие. При наличии материала и инструмента — устройство ворот не займет больше недели.От момента установки столбов, до монтажа ворот. А если учесть, что нужно 7 дней, чтобы забетонированные столбы устоялись, то вообще сутки. Успехов вам!
Металлические распашные ворота — кованые с деревянными вставкамиРаспашные ворота комбинированные — ковка + поликарбонатЖелезные распашные ворота с коваными накладкамиПростые распашные ворота для дачи
Самые простые дачные ворота состоят из двух створок, которые можно сделать из различных материалов.
Часто инструментами для облицовки служит профнастил или дерево. При желании в воротах создается калитка. Ее также можно связать в отдельном проеме. Чтобы сделать ворота для дачи своими руками, стоит знать о том, какой материал лучше всего подходит для таких изделий.
Часто на дачах устанавливаются металлические и деревянные ворота. Все более популярными становятся и комбинированные конструкции. Для изготовления металлических ворот применяются профильные трубы, арматура и уголки.Наиболее популярными конструкции из профнастила, так как они имеют следующие преимущества:
Стоит помнить, что на профнастиле не должно быть дефектов, как из этого на материале может появиться ржавчина.
К минусам описываемого материала можно отнести:
Деревянные ворота являются менее популярными, так как их заменяют более надежные и дешевые конструкции.Для изготовления ворот своими руками друг как дешевые доски, так и пиломатериалы из дорогих пород древесины.
Простые распашные ворота (как на фото) можно собрать собственными руками, имея стандартные инструменты. Если же создается сложная и красивая конструкция, стоит доверить проведение работ профессионалам. Это связано с тем, что многие работы в таком случае необходимо выполнять при помощи специального оборудования для обработки дерева.
Комбинированное изделие, которое использовалось, использовалось несколько материалов.
Часто следующие типы таких изделий:
Перед тем как сделать такие ворота на даче своими руками, стоит создать чертеж, на котором будут размеры всех элементов. Если вы хотите сделать ворота своими руками, стоит выбирать именно третий вариант. Также вместо сетки можно использовать профнастил.
В зависимости от типа конструкции ворота можно разделить на два типа:
Распашные их наиболее популярными, так как можно изготовить самостоятельно. Они состоят из двух створок, которые закрепляются на опорах при помощи петель. Стоит помнить, что они имеют некоторые недостатки:
Следует помнить о том, что рама распашных ворот должна иметь большую прочность, так как со временем такие конструкции начинают провисать.
Если рама будет недостаточно жесткой, полотно быстро перекосится.
При создании каркаса распашных конструкций стальная труба или металлопрофиль. Элементы конструкции фиксируются при помощи болтов или сварки. Обшивка рамы производится оцинкованной сталью, профнастилом или деревом, на заранее наносится антисептик. Не стоит применять тяжелые материалы, так как они многократно увеличивают нагрузку на петли.
В закрытом положении распашные ворота фиксируются при помощи засова или навесного замка.Для более надежной фиксации створок в нижней части необходимо установить щеколду.
Перед тем как сделать ворота на даче, стоит подумать о том, что столбы могут со временем расшатываться из-за постоянно воздействующей на них нагрузки. Именно поэтому важно создать надежный фундамент для столбов.
Откатные створки разделяются на консольные и рельсовые. Они имеют несколько преимуществ:
При этом владельцу участка не нужно выходить из автомобиля или дома.Многие опытные строители сходятся на мнении, что лучшими инструментами для облицовки откатных ворот является профилированный металл. В отдельной группе стоит ворота, в полотно которых встроена калитка. Такие конструкции сооружаются по такой же технологии, но полотна вваривается рама для калитки.
Перед тем как создать схему будущей конструкции, стоит определить, где будут расположены ворота.
Расположить створки напротив фасада строения.Раздача сообщений близко от проезжей части, створки расположить как можно дальше от дороги. Это связано с тем, что при частом открывании ворот на участок будет попадать много пыли и выхлопной газ. В случае, когда участок в природной зоне, ворота можно расположить недалеко от фасада. Рассмотрев фото различных участков можно понять, где именно стоит расположить створки.
Для разработки чертежа стоит определиться с размерами будущей конструкции.Для этого нужно измерить ширину и высоту проема. Во время системы оптимальной высоты створок стоит небольшой зазор. Если въезд покрыт асфальтом или бетоном, можно оставить просвет около 7 см. Для неукрепленного грунта стоит оставлять около 10 см.
Во время создания чертежа стоит сопоставить размеры облиочного материала и рамы. При этом лучше создать конструкцию таким образом, чтобы размеры совпадали. Это позволит выполнить работу в более короткий срок.Правильно составив чертеж можно приступать к выбору материалов.
Перед проведением работ следует подготовить следующие материалы:
Также важно подготовить болгарку, строительный уровень, лопату и кисти для окраски полотна.
На первом этапе установить опорные столбы. Они представляют собой металлические опоры, которые бетонируются на глубину более 1 метра. Монтаж выполняется следующим образом:
При этом их поверхность необходимо обезжирить, а прогрунтовать и нанести краску.После подобных работ необходимо оставить фундамент опор застывать примерно на неделю. Это время стоит потратить на изготовление створок. Подобные работы производятся в несколько этапов:
Важно перед началом соединения всех частей измерить диагонали. Если они равны, конструкция собрана правильно. Сначала все стыки прихватываются сваркой и после измерения окончательно привариваются. Проведение описанных работ навешиваются на петли, которые заранее привариваются к опорным столбам.Многие владельцы участков делают автоматические распашные ворота.
Это позволяет экономить время во время выезда с участка.
Не так давно на своей даче мы сделали деревянный забор. Люди заходят на территорию через калитку, а вот для въезда автомобиля было решено сделать распашные ворота. Так же, как и калитку, строить мы их будем из дерева, чтобы выдержать единый стиль с забором.Как сделать распашные ворота своими руками, вы узнаете из этой статьи.
Во время строительства забора мы установили два металлических квадратных столба с шириной грани 8 см на расстоянии 3 м 40 см друг от друга. Такой промежуток позволяет без проблем заехать на участок даже крупногабаритной машине.
Садовым буром с диаметром шнека 13 см пробурили два отверстия на глубину 1,5 метра, вставили в них железные стойки и забетонировали, перемешав мелкий щебень с цементным раствором.Чтобы столбы стояли на одной высоте, мы выровняли их с помощью гидроуровня, закрепив его на каждом и совместив метки на колбах.
Перед этим мы купили квадратную трубу длиной 6 м на рынке и болгаркой распилили ее на 2 равные части. Покрасили 1,5 м серой краской по металлу, ту часть, которая будет в земле — обработали мастикой. Чтобы внутрь не попадала влага от природных осадков, к каждому столбу приварили металлические квадратные крышки.Высота столбов над землёй у нас получилась 1,5 м.
Чтобы створки распашных ворот повесить на столбы, нужно сделать петли. В строительном магазине мы купили 4 гаражных петли в виде бочонка. Чтобы их приварить к столбам, сначала к самим петлям нужно приварить на 2 металлические пластины.
Их мы отрезали от куска металла толщиной 3 мм, размером 6 на 4 см.Электросваркой приварили их к бочонкам, одну пластину справа сверху, вторую — слева снизу. Петли на левом столбе будут открываться в другую сторону, чем на правом. Та часть, которая со штырьком, будет привариваться к стойке, вторая часть — прикручиваться к каркасу. Поэтому, чтобы не перепутать, сначала отделите правые петли от левых, всё хорошо проверьте, только потом приступайте к сварке.
Приварив пластины к петлям, очистить их болгаркой от наплывов металла и просверлим в пластине, которая будет крепиться на каркасе по 5 отверстий, в той, которая будет приварена к столбу — одно отверстие.
Теперь нужно нарезать элементы для каркаса распашных ворот своими руками. От изготовления декоративного забора у нас осталось несколько деревянных брусков шириной 5 см. Так как расстояние между стойками у нас равно 340 см, получается, что каждая створка будет сделана шириной 170 см, высота карка равняется 120 см. Отрежем электролобзиком 3 бруска длиной 160 см и 4 бруска длиной 120 см.
Чтобы они были гладкими, обработаем их электрорубанком и отшлифуем болгаркой с насадкой для шлифования, как мы делали при изготовлении полки для посуды.
Снова займёмся петлями. Возьмём два бруска длиной 120 см и на пару саморезов прикрутим к ним по 2 штуки на расстоянии 20 см от краёв. Здесь важно не перепутать левые с правыми. Чтобы нижние части петель не падали на землю, закрепим их изолентой. Возьмём брус с левыми и прислоним к месту, где будем их приваривать. На этом этапе нам потребуется помощник. Попросите его подержать брусок с петлями, а сами проверьте вертикальный уровень и введите карандашом место сварки.Потом возьмите дрель с тонким сверлом и просверлите отверстия в стойке через дырочку на петле, которую мы сделали раньше. Место сварки зачистите наждачной бумагой, металл должен быть без краски. Чтобы петли при открытии створок не задевали о столб, сделайте между ними, подложив под петлю небольшую шайбу. Теперь надо прикрутить петли к столбу на один саморез по металлу, сначала верхнюю, потом нижнюю.
Снимите брусок с нижней части петли, зацепите на ней массу от сварочного аппарата и приварите сначала верхнюю, потом нижнюю часть.Перед этим надо открутить крайние доски от забора, чтобы они не подгорели. После сварки наплывы металла зачистим болгаркой. Наденем брусок от каркаса распашных ворот и проверим его на открытие-закрытие. Точно так же приварите петли к правой стойке. Когда металл остынет, закрасим место сварки серой краской. Вторые части петель открутим от бруса и тоже покрасим.
Опять займёмся изготовлением распашных ворот своими руками.Сделаем каркас для левой створки. Разложим бруски на ровной поверхности в виде прямоугольника и длинные саморезами (10 см) соединим их между собой. Чтобы дерево не лопнуло, в местах крепления предварительно просверлим дрелью с тонким сверлом отверстия. Середину каркаса для прочности тоже укрепим бруском.
Чтобы каркас не изменял прямоугольную форму, в каждом углу прикрутим по упору, сделав их из таких же брусков длиной 50 см.Углы упоров срежем под 45 градусов. Обработаем конструкцию антисептиком, когда он высохнет, покрасим её Акватексом, под цвет забора.
Возьмём петли, прикрутим их к каркасу распашных ворот на 5 саморезов и повесим его на левую стойку. Теперь нужно закрыть створку и замерить отверстие от нее до правого столба. Именно такой длиной минус 1 см нарежем 3 бруска.Можно было отрезать 6 брусков сразу на 2 воротины, но мы сделали так, как сделали. Изготовим вторую створку для распашных ворот своими руками точно так же, как делали первую, покрасим её и повесим на столб. Каркас распашных ворот готов.
Замок на распашных воротах мы сделали на их внутренней стороне. Решили, что он будет навесным. Для того, чтобы повесить проушины для замка, приложим их к каркасу распашных ворот и обведём карандашом..jpg)
Стамеской аккуратно вырежем выемку. Так же сделаем и на втором бруске. После этого прикрутим проушины на 3 самореза.
Теперь между крайними тесинами деревянного забора натянем шнурку, закрепив её в верхних точках степлером, и измерим расстояние до земли. Нарежем такой длины, шириной 10 см, из которых мы строили забор. Отшлифуем их наждачной бумагой, обработаем антисептиком и покрасим Акватексом. После того, как краска высохнет, обошьём ими каркас для распашных ворот.Сначала одну створку, следом — вторую. Закрепим доски на каркасе с тем же промежутком, который мы установили на заборе. Прикрутим к забору тесины, которые мы сняли перед сваркой. Для красоты закрепим на распашных воротах большие декоративные петли, чтобы они были в одном стиле с калиткой. Распашные ворота, мы сделали своими руками, готовы.
В завершении прикрепим изнутри металлическую задвижку.Чтобы створки распашных ворот не качались под ветром, сделаем небольшие упоры.
Возьмём два прута арматуры диаметром их 8 мм, на расстоянии 5 см от края прорежем наполовину болгаркой и загнём на угол 90 градусов. С внутренней стороны распашных ворот прикрутим на одной вертикальной линии по две угловые проушины для замка и вставим в них упор из арматуры. Откроем створки максимально широко и опустим упоры до земли.В месте соприкосновения арматуры с землёй забьём в грунт небольшой обрезок полудюймовой трубы, чтобы он не мешал открытию распашных труб. Так же сделаем и со вторым упором. Теперь, когда ворота будут открыты, опустим упоры в трубу, створки будут прочно закреплены и не откроются от напора ветра во время движения автомобиля.
Для открытия створок снаружи повесим на равном расстоянии друг от друга две декоративные чугунные ручки, которые мы приобрели на блошином рынке.С ними ворота смотрятся ещё интереснее. На финальном этапе электролобзиком обрежем верхнюю часть досок, придав распашным воротам плавность линий.
Чтобы изгибы были симметричными, надо с помощью карандаша и рулетки сделать отметки через определенное количество тесин. Лобзиком срежем лишнее, не снимая досок с прожилин. Только використовуйте пилку с мелким шагом, чтобы рез был чистым. Место среза не забываем покрасить лаком.
Вот так мы сделали на своём дачном участке распашные ворота своими руками.Если статья понравилась, поделитесь ей в соцсетях.
Как сделать ворота своими руками — вопрос, актуальный для многих. Самостоятельно выполненная работа позволяет значительно сэкономить денежные средства. Установить ворота под силу любому владельцу частного дома, если он имеет навыки в строительстве.
Среди множества воротных сооружений большим спросом пользуются распашные. Конструкция проста в установке, имеет долгий срок службы. Материалы для строительства доступны и недороги.
Распашные ворота своими руками Сделать нетрудно: это одна из самых легких в исполнении конструкций. Строитель занимаются после регистрации забора.
Первый шаг — изготовление каркаса. Основу делают из профильных труб или стальных уголков.Предварительно определяют размеры будущего изделия, количество материала, рисуют подробный чертеж.
Стандартная ширина въезда равняется 3 м, высота — 2 м. В нижней части оставляют зазор 5-10 см.
Ворота состоят из двух створок. Для придания жесткости и строгой геометрической формы каждая конструкция усиливается горизонтальными и вертикальными прожилинами. Роль прожилин выполнить металлические трубы сечением 20х20 мм, 20х40 мм.
Варианты местоположения калитки на количество опор.Она может располагаться в воротном полотне или быть. В последнем случае для решения вопроса с калиткой требуется установить дополнительный опору.
Распашные ворота своими руками можно сделать при наличии ряда инструментов и специальных приспособлений. Список инструментов для проведения работ:
Ворота своими руками нетрудно изготовить из металлопроката; материал характеризуется небольшим весом и высокой прочностью.
Для строительства годится прямоугольная и квадратная труба сечением 30х20 и 60х30. Сборка створок происходит на идеально ровной поверхности. Если на участке таковой нет, придется изготовить ее своими силами.Этапы изготовления створок:
После расчета металлопрокат режут на части: 4 отрезка, равных величине высоты и 4 — ширине створок.
Как сделать распашные ворота своими руками прочными и долговечными? Для действенного результата нужно последовательность сборки конструкции. Установка обшивки проводится после монтажа основы, изделие станет тяжелым и громоздким.
Первым делом необходимо установить опоры.
Их делают из профматериала сечением не менее 100х100 мм. Размер равенства высоты ворот плюс метр на подземную часть.
Ворота своими руками хочется изготовить так, чтобы они радовали отличным качеством. Добиться желаемого результата без правильной установки опорных столбов не получится.
На расстоянии 20-30 см от низа и верха основы приваривают по 2 петли.
Створки устанавливают в воротный проем на кирпичи. Проверяют на соответствие горизонтального и вертикального уровней.
Петля соединяется с парной; последняя приваривается к опоре.
Операция выполняется с остальными петлями.
Профнастил укладывают на идеально выровненную поверхность, делают разметку и отрезают ножницами для резки металла. Обшивку здоровью внахлест, крепят саморезами. Оптимальное расстояние между крепежом — 15 см.
Ворота своими руками считают установленными по окончании монтажа профнастила.
Как сделать распашные ворота своими руками из пиломатериалов многим.Процесс с небольшими отличиями аналогичен этапам монтажа изделий из профматериала. Для производства работ потребуется брус для изготовления рамы, доски для монтажа обшивки, комплект навесных петель для дерева.
Соединение элементов при помощи специального крепежа — нагелей. Их вставляют в заранее приготовленные отверстия и закрепляют саморезами.
Для придания твердости створкам использовать промежуточные элементы. Обшивка из дерева сама создает достаточную жесткость.
Крепится болтами или саморезами.
Опорами пейзаж бревна. Устанавливаются по одинаковой схеме с металлопрофилем. Особого внимания требует процесс гидроизоляции: обработка смолой, битумом, рубероидом обязательна.
Детали для открывания и закрывания половинок состоят из 2-х пластин. Одни крепят на полотно створки. Конструкцию устанавливают в воротный проем, выравнивают, проверяют на отсутствие перекосов. Вторые половины пластин крепят к столбу.Таким образом приварить все петли.
Остается обработать готовое изделие антисептиком и покрасить.
Установка декоративных элементов и механических устройств фиксации делают работу по строительству завершенной.
Как сделать ворота своими руками становится понятным после ознакомления с технологией установки. Процесс доступен практически всем. Главное, не бояться трудностей и следовать инструкциям. Тогда въездная конструкция изюминкой усадьбы и законной гордостью хозяина.
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться в процессе установки таких конструкций, а также определиться с выбором способа открывания. Предварительная подготовка всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретную участку конструкцию и заранее подготовить все необходимое.
Современные распашные ворота
Самым обычным и известным считается распашных ворот со встроенной калиткой. Подобную схему чаще всего использовать приройстве для частного дома простоты конструкции и возможности установки своими руками.
Чертеж обустройства распашных ворот с калиткой
Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам.
Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:
Схема создания кованых ворот своими руками
Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса.Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.
Если распашные ворота будут выполнять из сравнительно легкого материала — профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы с диаметром 80-100 мм.
Для такой задачи подойдет и профилированная квадратная труба.
Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.
Распашные ворота в частном доме
Начинают монтаж подобных конструкций с установки опорных столбов.Ниже описан, выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.
Статья по теме:
Устройство ворот для частного дома. Фото вариантов вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.
Установка опор может производиться двумя методами: обычным забиванием или бетонированием.
Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.
Такой способ считается самым надежным, гарантирует надежность и надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые подвешиваются заранее собранные створки.
Схематическое изображение опор и каркаса распашных ворот
В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия диаметром примерно 25-30 см, глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку — слои песка и щебенки, которые потом утрамбовываются.
Распашные деревянные ворота
После этого устанавливается на подготовленную подушку, при установке арматурная обвязка и конструкция заливается бетоном.
Для этого можно использовать цемент марок М-200, 250. Пока свежий, устанавливается по уровню и фиксируют дополнительные подпорки. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.
Из всех вариантов раздвижных ворот можно три самых распространенных.Они бывают:
Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.
В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно.
В остальной конструкции довольно хороши, они не требуют большой площади для полного открывания.
Конструкция откатных ворот
Совсемложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.
На поверхности земли оборудуется специальный рельс или профиль по которому створка будет передвигаться с помощью специальных роликов.В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые придерживаются полотно при передвижении.
Раздвижные ворота на роликах
Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года.
Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба.Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.
Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.
3D-эскиз консольных ворот
Полезный совет! После сварки каркаса, полученных швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.
Чтобы узнать размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузку, создаваемые воротами при движении.
Откатные ворота в частном доме
Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.
Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы.Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.
Швеллер 200 мм укладывается вплотную к столбу.
Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)
После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.
Примеры конструкций различных видов откатных ворот
Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно использовать ширину проема и вес готовой створки. Стандартный набор включает в себя:
Распашные металлические ворота
Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.
В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.
ОЦЕНИТЕ
СМОТРИТЕ ТАКЖЕ
РЕМОО В ВАШЕЙ ПОЧТЕВорота для дачи, которые часто сооружают своими руками, выполняют защитную и эстетическую функцию. Воротами оборудуют въезды на территорию дома, благодаря чему принимает участокбельный внешний вид.
Деревянные.
Ворота для дачи классифицируются по следующим параметрам:
Данные конструкции могут быть выполнены из:
Стальные.
Дерево — это экологичный и эстетичный материал. Если на дачном участке есть другие деревянные сооружения, получится гармоничная взаимодополняющая композиция.Однако солнечный свет, влага и температурные перепады оказывают негативное влияние на конструкции из дерева.
Стальные дачные ворота — это практичный вариант, обеспечивающий безопасность. К недостаткам можно отнести большой вес, который затрудняет монтаж. Из-за склонности к коррозии сооружения из стали требуют обработки в процессе эксплуатации защищающими составами.
Пластиковые.
Пластиковые ворота на даче — это свобода самовыражения. Богатая цветовая гамма и разнообразие превращают их в функциональное и привлекательное дополнение к ландшафту.
К недостаткам можно от подверженности механическим повреждениям и неустойчивости.
Использование профнастила для ворот на даче — распространенное явление. Это бюджетный вариант, который не требует значительных усилий при установке. К тому же, этот материал к воздействию окружающей среды, а возможности выбора безграничны. Ворота, как и калитка, выполненные из профнастила, прослужат не один год.
Чертеж деревянных ворот.
Имея схему установки будущих ворот на дачу, необходимо определиться с оптимальными размерами.Шириной входа является величина, равная 2,6 м.
Распашные.
По способу открытия дачные ворота подразделяются на:
Выездные.
Распашная конструкция известна с древних времен. Данный вид ворот отличается легкостью монтажа.
К выгодам конструкции можно отнести отсутствие фундамента. Неудобство применения распашных ворот заключается в затруднении их открытия зимой.
Подъемные.
Распашные ворота для дачи возможно изготовить без особых трудозатрат. Данная конструкция отличается простотой: створки закреплены на опорных столбах при помощи подвесных механизмов. При этом необходимо использовать общий вес, размер и расстояние от боковой петли до боковых опор.
Для установки распашных ворот заранее необходимо приготовить следующие инструменты:
Выездные ворота позволили сэкономить место. Их створки напоминают двери шкафа-купе. Конструкцию отличает высокая цена, но удобство в процессе эксплуатации стоит того. В зимнее время года не придется расчищать снег, а для открытия и закрытия не нужно дополнительное пространство, однако монтаж требует навыков навыков.
Выездные ворота на дачу своими руками нужно строить в несколько этапов:
Для определения габаритных размеров к ширине необходимо добавить 1,5-2 м и предусмотреть наличие противовеса. Высота такая конструкция должна быть на 10 см ниже забора. Для дверей используется листовая сталь толщиной не менее 4 мм.
Сварка каркаса из металла.
На этапе подготовки фундамента изготавливается каркас из металла. Сделать это можно с помощью прутьев арматуры или трубы. Получившийся каркас необходимо выровнять и оставить в таком положении на две недели.
Каркасная конструкция должна быть больше листовой части. Ее изготавливают из труб или квадратного профиля.
Для перемещения конструкции ключевой элемент системы должен быть скреплен в ее нижней части с несущими балками. Далее каркас соединяется с балкой, которая должна быть приварена между несущими опорами.
Для установки подъемных ворот может потребоваться помощь специалиста. Экономия места является не единственным преимуществом. Открытие и закрытие осуществляются автоматически.
Для строительства таких ворот используйте два столба и направляющие. Электродвигатель с реечным механизмом автоматизирует процесс.
В целях экономии средств многие задумываются о том, как построить ворота на даче своими руками, не прибегая к помощи профессионалов. Обладая определенными навыками и свободным временем, сделать это возможно самостоятельно.
Помимо подготовки необходимого в процессе работы инструмента, важно схематично изобразить будущую конструкцию — выполнить чертежи, которые отразят подробное расположение составляющих элементов и необходимых размеров.
Это можно сделать самостоятельно или посмотреть услуги специалистов. При недостатке денежных средств и времени можно взять готовые чертежи. На этом этапе подбирается фурнитура, осуществляется выбор материалов и размера.
Процесс монтажа состоит из следующих этапов:
Рассмотрим подробнее.
Способ фиксации столбов.
Когда мы что-то строим, то хотим долгое время видеть результаты своего труда. Для того чтобы построить ворота на дачу качественно и основательно, важно заложить правильную основу. Сначала вырывается яма глубиной 1 метр. Это оптимальная длина для удержания полотна. Затем проверяется то, насколько ровно конструкция установлена. И лишь после этого производит бетонирование.
В качестве столбов одни профильные трубы, бетонные сооружения, а также деревянные брусья.Предварительный заказ на профильных трубах осуществляется путем зачистки с помощью болгарки. Затем необходимо поверхность обезжирить, после чего загрунтовать. Это позволит более ровно покрыть поверхность краской и защитить ее от влаги.
Для окрашивания подбирается краска с учетом цветовых предпочтений. Выбор краски индивидуален для каждой поверхности. Для металлических труб она должна иметь состав, подходящий для металла. Для деревянных столбов используйте другие виды красок.
Правильный подбор краски продолжительность пребывания презентабельный внешний вид.
После установки столбов происходит сваривание основного каркаса. Особое внимание следует обратить на стыки — они должны быть герметичны во избежание попадания влаги. После установки каркаса необходимо дополнительное усиление путем установки дополнительных труб по всему периметру.
Обшивка досками осуществляется с помощью различного вида крепежей и самореза.В уголках каркаса просверливаются отверстия для крепежа досок. Далее устанавливается фурнитура и замки.
Агрессивная внешняя среда и непогода могут испортить первоначальный вид ворот на даче. Во избежание этого деревянную поверхность необходимо покрыть защитным слоем лака.
Особенность комбинированной конструкции, где металлический каркас дополнен обшивкой из досок, является надежностью и экономичностью.
построить ворота на даче возможно самостоятельно, тем самым сэкономив свой бюджет.
На дачном участке недостаточно просто поставить забор и калитку. Здесь также обязательно нужно будет установить ворота, потому что это очень функционально и красиво. На установку не рекомендуется экономить. Их изготовление можно заказать профессионалов, а можно делать самостоятельно, но главное, чтобы они были добротными и защищали вашу дачу.
Ворота на дачном участке могут быть изготовлены из:
У каждого из этих материалов есть свои особенности. Они имеют разный срок эксплуатации, по-разному переносят резкие перепады температуры и сырую погоду, поэтому перед тем, как покупать материал, изучите характеристики каждого из них. Можно на одном из вариантов, а можно в проекте сочетать несколько материалов.
Например, сделать ворота для садового участка из металла, а калитку — деревянную.
Металлические ворота являются одним из самых популярных и востребованных вариантов, потому что именно металл всегда считался самым надежным языком.Если вы решили, что садовые ворота и калитка должны быть из металла, без помощи сварщиков вам не обойтись. Металлические ворота представляют собой сборную конструкцию, состоит из:
Сначала приезжает замерщик, и вы рассказываете ему, какого вида дачные ворота должны быть установлены. Потом в цеху все детали вырезаются под размер, а на месте они уже монтируются с помощью сварки.Если из дерева ворота при желании с помощью подручных инструментов можно сделать самостоятельно, то из металла — нужен опыт и набор специнструментов.
Металлические элементы фиксируются с помощью сварки или болтов, затем вся конструкция покрывается грунтовкой, препятствующим возникновению коррозии и краской для металла.
Если ворота изначально сделаны из качественного металла, и вы будете правильно ухаживать за ними, эта конструкция простоит на дачном участке много лет. От хозяина металлических ворот требуется одно — по мере необходимости, снимать наждачкой старую краску и покрывать новой.Если какие-то элементы проест ржавчина, их можно заварить или заменить на новые. В зависимости от бюджета, можно установить ворота, изготовленные из цельных металлических листов или выбрать более дорогие варианты — с ажурной ковкой и сложными узорами.
Если делать ворота из металла вам не по карману, остановите свой выбор на дереве. Именно деревянные ворота тоже могут быть бюджетными и «элитными».Первые собираются из недорогих досок и бруса: осина, сосна, береза. Эти садовые ворота своими руками сделать очень просто. Вам нужно лишь правильно рассчитать размеры ворот, купить необходимое количество пиломатериалов и все сделать с помощью молотка и пилы.
Раньше между штакетником оставляли просвет, сегодня люди все меньше хотят выставить напоказ свою личную жизнь, и поэтому доски устанавливают плотную друг к другу.
Если вы делаете дачные ворота своими руками из дерева, обязательно покройте их краской или лаком.Химический состав будет защищать древесину от влаги и вредителей.
Во втором случае врата делают из дорогих деревьев и украшают элементы ковки, и тут уже не обойтись без помощи специалистов по красному дереву. Из какого бы именно вида древесины не были сделаны ворота, дерево остается деревом, которое в отличие от металла, боится огня и воды, деформируется и разбухает. Если все-таки вы хотите дачные ворота, которые точно будут служить много лет, приобретайте железные.
При изготовлении ворот сегодня еще активно используются такие материалы, как поликарбонат и профнастил.Эти материалы стоят недорого, их легко монтировать, а главное, что они имеют долгий срок службы.
Так, поликарбонат или полимерный пластик используется для изготовления теплиц, козырьков, остановок. Он очень прочный, абсолютно к перепадам температур и мало весит. С установкой въездных ворот из поликарбоната легко справятся два человека.
Установлены по бокам несущие столбы. Они должны быть вырезаны из профильной трубы. Такие столбы как можно глубже закапываются в землю и при необходимости бетонируются.Если этого не сделать, ваши раздвижные ворота упасть от сильного порыва ветра. Потом на столбы навешиваются прямоугольные створки, к которому с помощью саморезов крепится поликарбонат. Если створка слишком длинная, примерно посередине можно установить дополнительную ребро жесткости — металлическая направляющая крепится болтами или приваривается.
Ворота из профнастила делаются также, как и из поликарбоната. Сначала собирается металлическая рама, и к ней прикуриваются листы профнастила.В последнее время этот кровельный материал, представляющий собой стальной лист, покрытый полимерным антикоррозийным составом, стал особенно популярным, и он активно используется в строительстве.
Ворота из профнастила — идеальный вариант для дачи. Этот материал не боится резких перепадов высокой, высокой температуры и солнечных лучей. Ворота из профнастила с годами не поржавеют, и это очень важно.
Однако у этого материала есть свой недостаток: он тоньше, чем дерево, поэтому при сильных порывах ветра гнется и «играет».Чтобы ворота из профнастила не гремели, к раме, как и в случае с поликарбонатом, привариваются дополнительные ребра жесткости. На ярком солнце профнастил быстро нагревается, поэтому к таким въездным воротам крепятся обязательно деревянные или пластиковые ручки.
Ворота бывают четырех видов:
На дачах наиболее часто устанавливают распашные и раздвижные ворота.Монтаж въездных ворот двух других типов сложнее и дороже.
Распашные садовые ворота используют особенно активно. Их устанавливают на въездах на базы, в частные дворы, любые промышленные объекты.
Очень удобно установить распашные ворота с калиткой. Если вы приезжаете на автомобиль не каждый день, то удобнее будет пользоваться калиткой, чем ежедневноахивать две сдвижных тяжелых стойки.Недостаток этого вида ворот в том, что для их открытия нужно много места. Они должны открываться так, чтобы не мешать на улице проезду других машин и не занимать места во дворе.
Если вы живете на узкой улице, и дачный двор у вас небольшой, то можно установить откатные ворота. Они состоят из металлического листа или деревянной рамы. К опоре крепится консольная балка, по которой с помощью роликов это полотно и передвигается.Если механизм новый и качественный, то откатные ворота можно сдвинуть с места, прикладывая минимальное усилие.
При необходимости в самом полотне можно прорезать калитку. Это удобнее, чем в случае с распашными, установить для калитки еще один лишний столб и выделить дополнительное пространство.
Для открытия откатных ворот не нужно место: полотно легко движется вдоль забора. Такие ворота можно изготовить любого размера. Они могут быть очень узкими или широкими, очень высокими или низкими — можно решить любую нестандартную задачу.Однако у таких ворот есть и недостатки: они стоят дороже, чем распашные ворота и требуют дополнительного пространства с одной из сторон.
Рулонные ворота больше подойдут для установки в помещениях. Их ставят на въезде в гараж, склад, ангар. Также ими отделяют складские помещения в магазинах и крупных предприятий. Для установки на улице, в качестве входной группы, такие ворота не подходят, потому что механизм, куда будет подниматься горизонтальные полосы, должен монтироваться в потолок.Секционные ворота также устанавливаются в помещениях, и при открытии полотно поднимается вверх. Эти ворота стоят дорого, и устанавливают их на бюджетной даче нецелно удобства.
Внешний вид ворот может многое сказать о хозяине.
Если вы хотите произвести приятное впечатление на своих соседей, закажите ворота не только надежные, но еще и красивые. Сегодня металлические или деревянные ворота часто украшают кованными элементами: изогнутыми ветками, листьями, виноградной лозой.Если такое декорирование вам не по карману, деревянные или металлические ворота можно покрасить. Совсем необязательно покупать черную или коричневую краску. Она может быть любой: от зеленой и голубой до сиреневой и оливковой. Главное, чтобы краска защищала материал от внешнего воздействия. Металлические кованные элементы можно выкрасить в золотой или серебряный цвет, тогда вход на дачу будет действительно богато.
Установка ворот на дачном участке так же важна, как и строительство дома.Не стоит экономить на воротах, потому что они выполняют и декоративную, и защитную функцию. Для дачи подойдут раздвижные или распашные ворота из дерева, металла или поликарбоната. В настоящее время представлен широкий ассортимент материалов на любой кошелек.
Их делают из профматериала сечением не менее 100х100 мм. Размер равенства высоты ворот плюс метр на подземную часть.
Они стоят недорого, легко монтируются и при хорошем выборе замка имеют высокую взломостойкость.
