На крупных пасеках и в хозяйствах, имеющих многокорпусные домики для пчел, не обойтись без тележки для перевозки ульев. Это приспособление из разряда must have, ощутимо облегчающее уход за пасекой.
Зачастую тележку собирают из подручных материалов, ведь главное здесь не красота, а функциональность и доступность по цене. Самодельное приспособление способно выполнять все функции, присущие дорогому апилифту заводского производства.
Содержание статьи
Мы уже касались темы механизации работы на пасеке — рассмотрели самодельный апилифт и несколько моделей тележек, разработанных народными умельцами.
С этой статьей можно ознакомиться здесь: Тележка и весы – важные пасечные самоделки
Сегодня продолжим тему и рассмотрим другие тележки для перевозки ульев, собранные своими руками.
Тележка, оснащенная подъемными блоками, предназначена в большей мере для перемещения комплекта рамок. Но мы ставим ее здесь на первое место, как удобное средство механизации для работы с многокорпусными конструкциями.
Это приспособление не перемещает ульи целиком, но при этом заметно облегчает обслуживание домиков. Время на пересадку гнезд сокращается, так как можно отказаться от клиновидных брусков. Комплект соторамок без проблем переносится из одной корпусной секции в другую.
Для этого тележку приближают к пчелиному улью таким образом, чтобы ее крюк оказался строго по центру кровли, а колесики зашли по обе стороны домика. После чего удаляется летковый вкладыш, а приспособление через летковую щель устанавливается на дно домика.
Снимается крышка и посредством вращения ручки вверх приподнимаются рамки. Затем аккуратно вводится под выступы плечиков захват, установленный на крюк для грузов.
Соторамки находятся в подвешенном состоянии во время смены корпусов. Их опускают одновременно, убирая стержни захвата. Ручка механизма переводится в горизонтальную плоскость – толкатели отпускают соты, и они под тяжестью своего веса плотно садятся на фальцы. Освободившуюся корпусную секцию увозят на этой же тележке.
По своей сути механизм – это простейшее грузоподъемное устройство, собранное из канатов и блоков. Для поднятия чего-либо потребуется сила, вдвое меньше силы тяжести этого груза. Работник, проигрывая в расстоянии, в результате выигрывает в силе.
А эта тележка для ульев ближе по функционалу к классическому апилифту. Приспособлена она для удобной транспортировки пчелиных домиков.
Для перевозки приспособление приближают к пчелиному домику, следя, чтобы колеса оказались по его бокам, а захват был над крышей.
Затем скобу захвата опускают к плоскости крышки за счет вращения гайки муфты подъемной стойки. При этом крюк находится вверху в крайнем положении. После чего подводят горизонтальные тяги, следя, чтобы зажимы оказались ниже плоскости днища пчелиного домика. Через отверстия прижимы фиксируют дополнительно при помощи шплинтов.
Далее, прижимные элементы заводятся под дно и зажимаются воротками. Поворотная стрела поднимается с помощью гайки муфты – домик аккуратно снимается с отъемного дна, перевозится на новое место, опускается на подготовленную заранее подставку. После чего зажимы отпускаются, а транспортировочный механизм отсоединятся от домика.
Механизм собирается по чертежу следующим образом:
Самодельная тележка для ульев этого типа может использоваться для спуска пчелиных домиков или другого груза в подвальное помещение со ступеньками.
[adsp-pro-2]
Для этого нужно уложить на ступени 2 широких доски, оснащенных направляющими из брусков (подбираются в зависимости от колеи – ширины транспортировочного механизма в собранном виде).
А на раму самодельной тележки для ульев размещается трап, на который опускается подъемная вилка с грузом. Лебедка снимается с креплений, конец троса завязывается на поперечине рамы близко к точке крепления стойки.
После чего лебедку фиксируют при помощи прочного упора (например, металлический колышка, большого дерева, и т.п.). А затем вращая ручку, груженую тележку вместе с ульями спускают в подвальное помещение. После разгрузки приспособление вытягивается наверх лебедкой.
Аналогичным способом пчелиные домики перемещают на чердаки. Трос перебрасывается через блок, подвешенный в точке, подходящей по высоте для поднятия грузов. После чего к тросу крепят второй крючок. Подъемная вилка должна быть на таком уровне относительно плоскости рамы, чтобы подкатив тележку к месту подъема, ее вместе с улем можно было легко затянуть наверх.
В качестве подвесного блока находчивые хозяева используют ролик от стойки самодельного механизма!
Тележка для ульев своими руками собирается с использованием следующего чертежа:
Размеры всех деталей самодельной тележки с подъемником подбираются исходя из габаритов и модели (разновидности) имеющихся в хозяйстве ульев!
Также учитывается вес пчеловода, который будет подниматься на трапе (12), установленном на внутренние выдвижные трубы (11), — это своеобразная рабочая площадка.
Немаловажно учесть максимальную высоту подъема и размеры дверных проемов во всех строениях, куда будут перевозиться ульи.
Чтобы вилка для груза опускалась до пола, ее вертикальная стойка выполняется чуть длиннее трубок муфты – удлиняется на радиус больших по размеру колесиков.
В приспособлении используется ручная лебедка с одним барабаном. Крепится она на четыре кронштейна, которые зафиксированы на муфте сварочным швом. При этом болты проходят сквозь отверстия для крепления кожуха.
Отрегулировать трубки, заготовленные для муфты можно, прорезав их вдоль. Если трубка не надевается, ее сжимают. А при излишнем зазоре наоборот немного раздают. Затем в местах пропилов трубки плотно прикладывают друг к другу и сваривают.
Стойку целесообразно сделать отъемной. Для этого трубы срезаются в 15 сантиметрах над уровнем рамы. Места срезов запрессовываются металлическими стержнями. После чего на них можно надеть трубы любой подходящей длины.
Затраты на материалы и все комплектующие для изготовления тележки будут минимальными, что делает самоделки этого типа чрезвычайно привлекательными для пасечников.
Поделиться ссылкой на статью в социальных сетях:
Содержимое
Пчелиные ульи периодически приходится перемещать. Сделать это вручную нельзя: пчелиное жилище хоть и не настолько тяжелое, но довольно крупное и относительно хрупкое. Кроме того, перевозка улья не должна беспокоить его обитателей. Апилифт – специальное устройство, разработанное для перевозок такого рода.
Перевозка улья – занятие не самое простое.
Поскольку перемещение конструкции производится вместе с обитателями, то и выполнять такую транспортировку приходится с соблюдением множества требований:
Принцип работы таков: тележку подводят вплотную к улью, регулируют уровень кронштейна так, чтобы он соответствовал положению корпуса.
Затем лебедкой перегружают улей на апилифт, закрепляют и перевозят на другую пасеку.
Тележка для перевозки улья представляет собой стальную конструкцию, включающую мобильную часть, подъемный блок и устройство для фиксации корпуса. В любом варианте апилифта имеются следующие элементы:
Изготовленные на производстве модели обычно рассчитаны на транспортировку груза весом до 150 кг. Выполненные своими руками апилифты не такие грузоподъемные. Зато собственноручное изготовление учитывает индивидуальные особенности пасечника и пчелиных ульев.
Готовый подъемник для ульев стоит достаточно дорого. Собрать конструкцию самостоятельно при наличии необходимых деталей вполне возможно. Но при этом стоит учесть, что для сборки тележки нужно уметь обращаться со сварочным аппаратом.
Чтобы смастерить апилифт для пчеловодов, нужно запастись следующими материалами и инструментами:
Из инструментов потребуется измерительная рулетка, ключ и, конечно, сварочный аппарат. Резьбовое соединение при изготовлении апилифта не применяется.
Конструкция самой тележки для ульев относительно проста: опорная рама, блок с колесами и вилы. А вот что действительно представляет сложность, так это подъемник. Чертежи для изготовления тележки для ульев своими руками, по сути, представляют собой схему сборки подъемника.
Порядок сооружения тележки для пчеловодов своими руками в общем виде включает следующие действия.
Порядок сборки может варьироваться. Кроме того, разные модели могут потребовать установки дополнительных деталей.
Сборку апилифта своими руками по чертежу начинают с рамы. Во-первых, это база конструкции, во-вторых – наиболее легкий для изготовления элемент. Используют для рамы профильные трубы. Для стандартной конструкции грузоподъемностью до 120 кг достаточно труб с сечением 40*20 мм.
Трубы нарезают по габаритам тележки – 1570 на 370 мм, как правило. Детали соединяют друг с другом так, чтобы сохранялись прямые углы и сваривают. При этом верхняя поперечная перекладина приваривается вертикально, а нижняя – плашмя.
С внешней стороны обеих стоек апилифта проделывают пропил шириной в 20 мм. Вдоль него будут смещаться оси подшипников.
На верхней части стоек вкручивают болты М6 – они служат ограничителями и предупреждают случайный выход каретки за границы стойки. Отступив от верха стойки 20 см, приваривают рукоятки для пасечной тележки.
Апилифт усиливают двумя дополнительными поперечинами из трубопровода сечением в 30*20 мм: нижняя фиксируется на расстоянии в 500 мм от низа рамы, верхняя – 380 мм от верхней. В нижней перекладине тележки для ульев просверливают отверстия под болт М8: здесь крепят кронштейны.
Наверху рамы на лицевой стороне жестко фиксируют ролик с подшипником – он выполняет роль подъемного блока. По краю ролика приваривают полукруглый бортик, который не позволяет тросу самопроизвольно спадать. Дистанция от ролика до края рамы 130 мм. В ролик заходит трос диаметром в 3 мм. На такой же дистанции с другой стороны фиксируют пластинки с болтами, где закрепляют свободный конец.
На второй более низкой поперечине апилифта на расстоянии в 120 мм от края приваривают катушку высотой в 35 мм для наматывания троса. Ее ось устанавливают в подшипник, а с тыльной стороны крепят рычаг, оснащенный рукояткой.
Рукоять подпружинена: стальной язычок утыкается в стопор в свободном состоянии – прут, закрепленный рядом с катушкой.
Важно! Апилифт включает немало мелких деталей. Работа по чертежу требует не только умений, но и знаний.
Это наиболее ответственный узел тележки для ульев. Для блока потребуется собственная рама, сваренная из более тонких и легких труб и 4 подшипника.
Трубы сечением в 30*20 мм нарезают по размерам – 1720 на 380 мм и сваривают. Две нижние перекладины выполняются из труб 30*30 мм, сюда же входят боковые зажимы. По центру самой нижней поперечины приваривают катушку, аналогичную той, что размещается на верхней части основной рамы тележки.
Каретка апилифта двигается на 4 подшипниках. Для последних делают кронштейны из шины в 3 мм. Подшипники должны свободно смещаться в трубках боковые стоек тележки. На нижние кронштейны приваривают куски профильных труб сечением в 25*25 мм – здесь вставляют детали вил.
Изготавливают шарниры для боковых зажимов. Для регулировки угла наклона используют подпружиненные болты: чем сильнее шарнир наклонен, тем выше сила захвата.
Зажимы должны легко вставляться через шарниры в трубы. Когда требуется зафиксировать улей на тележке апилифт, зажимы подводят вплотную к корпусу и зажимают. В каретку вставляют вилки, чтобы можно было ставить улей. Длина вилки не менее 490 мм.
Сжимающий механизм активируется рычагом с тягой. На чертежах апилифта конструкция устройства описывается подробней.

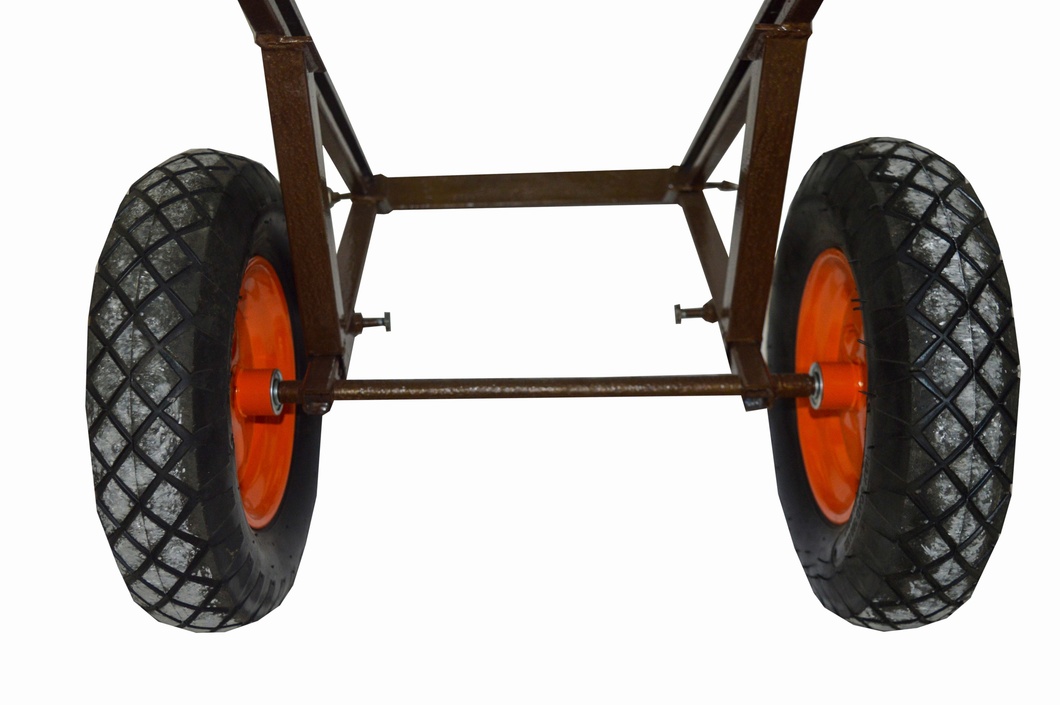

Эта часть тележки для ульев наиболее проста. Главное – правильно подобрать диаметр колеса.
Ось с подшипником вставляют в колесо. С внешней стороны ось фиксируют гайкой, с внутренней к оси приваривают трубу длиной в 290 мм.
Сваривают кронштейн – 2 трубы сечением в 30*30 мм под прямым углом. На их концах приваривают пластины для фиксации на раму.
Колеса смещаются относительно кронштейна, тем самым регулируется угол наклона апилифта для ульев.
Апилифт – на редкость полезное приспособление не только для пасеки, но и для обычного дачного хозяйства.
Кроме ульев она может перевозить весьма габаритные бочки и бидоны, да и другие тяжести. Конструкция ее не слишком проста, однако при умении пользоваться сварочным аппаратом, апилифт можно изготовить самостоятельно.
Сергей, 35 лет, г. Краснодар.
Апилифт собрал сам – готовый стоит изрядно, а конструкция не такая уж сложная. Может с виду моя тележка и уступает магазинной, но служит уже 5 лет без нареканий.
Владимир, 46 лет, г. Каспийск.
Довольно долго обходился обычной тележкой, пока не опробовал такую конструкцию у своего соседа. Снял размеры, арендовал сварочный аппарат и сделал для себя. Отличное приспособление и не только для ульев сгодилось.
