Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты

Антенна для цифрового ТВ своими руками: можно ли сделать и как

По мере развития телевидения сменилась целая эпоха. Весь мир перешёл с аналогового телевидения на цифровое. Это потребовало замены оборудования, в том числе телевизионных антенн. Разберёмся, можно ли сделать антенну для цифрового телевидения своими руками.

Отличие цифровых антенн телевещания от аналоговых

Цифровое вещание имеет ряд преимуществ перед более старыми типами передачи телевизионного сигнала:

  • устойчивость к помехам. Так как передаваемый сигнал зашифрован в виде цифровой последовательности кодов, он не искажается при передаче. Это позволяет получать изображение без помех или потерь данных;
  • более продвинутый приёмник. Приёмник цифрового телевидения, в отличие от аналогового или кабельного, принимает информацию и обрабатывает её. По факту он является миниатюрным компьютером, предназначенным для одной-единственной задачи;
  • высокое качество изображения. Картинка цифрового телевидения отличается от аналогового в лучшую сторону.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты Она ярче, чётче и плавнее;
  • доступность. Вышки и ретрансляторы цифрового телевидения сейчас расположены поблизости от большинства городов России. Это позволяет иметь стабильный сигнал вне зависимости от расположения.

При этом процедура подключения к цифровому телевидению довольно проста. Вам понадобится приобрести оборудование и настроить его. Предварительно изучить зону покрытия цифрового телевидения России можно по этой ссылке.

С помощью специальной карты можно узнать, находится ли ваш город в зоне покрытия цифрового телевидения

Использование универсальной антенны для приёма цифрового вещания

Для доступа к цифровому телевидению обычно докупают специальную ТВ-приставку и подключают пакет цифровых каналов. В таком случае установку оборудования предоставляет конкретный телевизионный провайдер.

Другой путь — использование универсальной антенны и ТВ-тюнера. Тогда вы сможете подключиться к основному цифровому телевидению самостоятельно. Для этого понадобится сделать следующее:

  1. Приобрести обычную универсальную антенну, которая способна принимать сигнал в диапазоне дециметровых волн.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты
    Если вы живёте в квартире многоэтажного дома, то такая антенна на крыше наверняка найдётся, останется лишь выполнить подключение тюнера к ней.
  2. Установить антенну на крыше. Она должна быть направлена в сторону вышки связи или в противоположном направлении, если сигнал не способен пройти напрямую к антенне и будет отражаться от здания напротив. От правильного размещения антенны зависит стабильность сигнала и качество изображения.
  3. Поворачивать антенну, пока изображение не станет чётким, если оно всё ещё рябит, а определить угол отражения сигнала не представляется возможным. Если вокруг вашего дома много высоких зданий, найти оптимальный вариант будет трудно.

Кроме установки антенны, необходимо правильно выбрать ТВ-тюнер. Стоит определиться с дополнительной функциональностью, которую вы ожидаете от устройства. Обратите внимание на следующие опции:

  • запись ТВ-программ на накопитель. Многие тюнеры способны записывать эфир на флешку или карту памяти.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты Это удобная возможность, которая позволит не пропускать любимые передачи;
  • поддержка HD-качества изображения. Без этой опции вы не раскроете всей прелести цифрового телевидения. Если вы хотите смотреть HD-каналы, то необходим подходящий телевизор и, возможно, платный пакет каналов;
Качество HD-изображения значительно выше обычного

базовое цифровое ТВ доступно бесплатно для всех, но имеется немало платных каналов, которые разделены на категории. Вам заранее стоит убедиться, что тюнер будет поддерживать подключение платных каналов через специальные карты.

Антенна для цифрового ТВ своими руками

Изготовление антенны для цифрового телевидения своими руками не потребует от вас каких-либо редких материалов. Некоторые варианты делаются очень просто и не требуют особого навыка, над другими же придётся повозиться.

Простые ТВ-антенны своими руками

Начнём с простых антенн, которые может собрать каждый. Разумеется, их эффективность будет ниже, чем у более сложных сборок.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты Но зато они обойдутся дешевле.

Антенна из коаксиального кабеля

Прежде необходимо установить нужную длину кабеля. Для этого узнайте частоту вещания, которое вы хотите уловить при помощи антенны, а потом разделите 7500 на это число. В результате вы получите длину антенны и сможете приступить к её производству:

  1. Зачистите кабель с одной стороны и закрепите на нём штекер для подключения к телевизору. Действуйте аккуратно, чтобы случайно не повредить провод внутри кабеля.
  2. Отступите пару сантиметров от разъёма и обозначьте эту границу простым карандашом. Именно от этого места необходимо будет замерять длину, которую вы рассчитали по формуле.
  3. При помощи любого подходящего инструмента отрежьте лишнюю часть материала.
  4. В том месте, где ранее оставили отметку, сделайте надрез и зачистите кабель. Вы должны убрать с него защитный слой, фольгу и оплётку. Не устраняйте слой изоляции.
  5. Загните зачищенную сторону на девяносто градусов.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты
Можно изготовить антенну из обычного телевизионного кабеля

Переходите к настройке телевизора. Запустите автоматический поиск цифровых каналов и дождитесь результата. Антенна должна улавливать сигнал и обеспечивать стабильную и гладкую картинку.

Антенна из жестяных банок

Антенна из банок может быть более эффективна, чем обычная самодельная антенна. Она сможет охватывать больший диапазон волн и улавливать больше каналов. Для её изготовления понадобится:

  • телевизионный кабель, как и в предыдущей инструкции, — он будет служить основой для антенны;
  • вешалка — она поможет усилить сигнал;
  • пара жестяных банок;
  • паяльник — он будет необходим для сбора всей конструкции;
  • изолента (или скотч), а также два самореза — понадобятся для закрепления частей антенны.

Когда вы соберёте всё необходимое, можно переходить непосредственно к процессу сборки антенны:

  1. Обрежьте и зачистите кабель способом, аналогичным тому, что указан в предыдущей инструкции.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты Уберите фольгу и часть защитного слоя, кроме изоляции. Закрепите на зачищенной стороне штекер для подключения антенны.
  2. Возьмите банки, например, из-под газировки, и протяните сердцевину кабеля через кольца в них. Если колец нет, то для закрепления банок стоит использовать саморезы (провода наматываются на них). Тут же для обработки поверхности пригодится и паяльник.
  3. Закрепите банки на вешалке при помощи скотча. Между банками должно быть расстояние в 75 миллиметров, а расположены они должны быть на одной линии.
Расстояние между банками должно равняться 75 миллиметрам

Выполните подключение антенны и установите её в место наилучшего приёма.

Сделать простую антенну из жестяных банок можно и другим способом. Лучше всего использовать вытянутые банки из-под пива:

  1. Подготовьте кабель таким же образом, как и в прошлой инструкции.
  2. Установите банки друг на друга. Таким образом банки будут использоваться для приёма сигнала. Закрепите кабель внутри них.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты
Можно сделать примитивную антенну, используя банки в качестве основы

Зафиксируйте банки при помощи скотча и установите антенну снаружи дома.

Сложные ТВ-антенны своими руками

Сложные антенны требуют понимания конструкции и технических навыков. При этом сам процесс их сборки может быть не сложнее, чем указанный до этого.

Зигзагообразная антенна Харченко

Антенна в виде двух ромбов, закреплённых вместе в виде восьмёрки, знакома всем радиолюбителям. При её сборке вы имеете больше свободы, чем в предыдущих вариантах: можете сами подобрать материал, продумать, как усилить сигнал, и прочее. Общие рекомендации по сборке такой антенны следующие:

  1. Выберите материал. Оптимальным будет медная или алюминиевая проволока, хотя в целом подойдут любые трубки, полосы или уголки из этих материалов. Проволока является самым удачным выбором лишь из-за простоты придания ей необходимой формы.
  2. Придайте материалу форму. Между двумя ромбами, которые составляют восьмёрку, должно быть расстояние около двух сантиметров.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты Части проволоки можно соединить при помощи обычных пассатижей, приложив усилия.
Промежуток между частями антенны должен составлять два сантиметра

Подготовьте кабель. Действовать надо, как и в предыдущих инструкциях. Зачистите один из концов кабеля, убрав фольгу. Прикрепите штекер для подключения кабеля к телевизору. Прикрепите кабель при помощи паяльника к центру конструкции так, чтобы зачищенная часть касалась обоих ромбов. При этом нет нужды закреплять провод вдоль всей восьмёрки, это лишь ухудшит качество сигнала.

Будьте осторожны при использовании паяльника, чтобы не навредить себе.

Позади антенны вы можете установить отражатель

Защитите кабель от плохой погоды и ветра. Для этого используйте обычную изоленту, а место пайки покройте герметиком. Перед этим лучше проверить качество сигнала, чтобы при необходимости скорректировать конструкцию.

С обратной стороны можно установить отражатель, например, параболическую тарелку из выгнутой консервной банки.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты Это позволит сделать сигнал более чистым и ликвидировать помехи.

Видео: изготовление антенны Харченко своими руками
Другие конструкции антенн

Имеется немало сложных антенн, которые можно сделать своими руками. Отличаются они в основном конструкцией самого корпуса антенны, которая создаётся с целью максимально сфокусировать сигнал. Имеются, например, такие варианты:

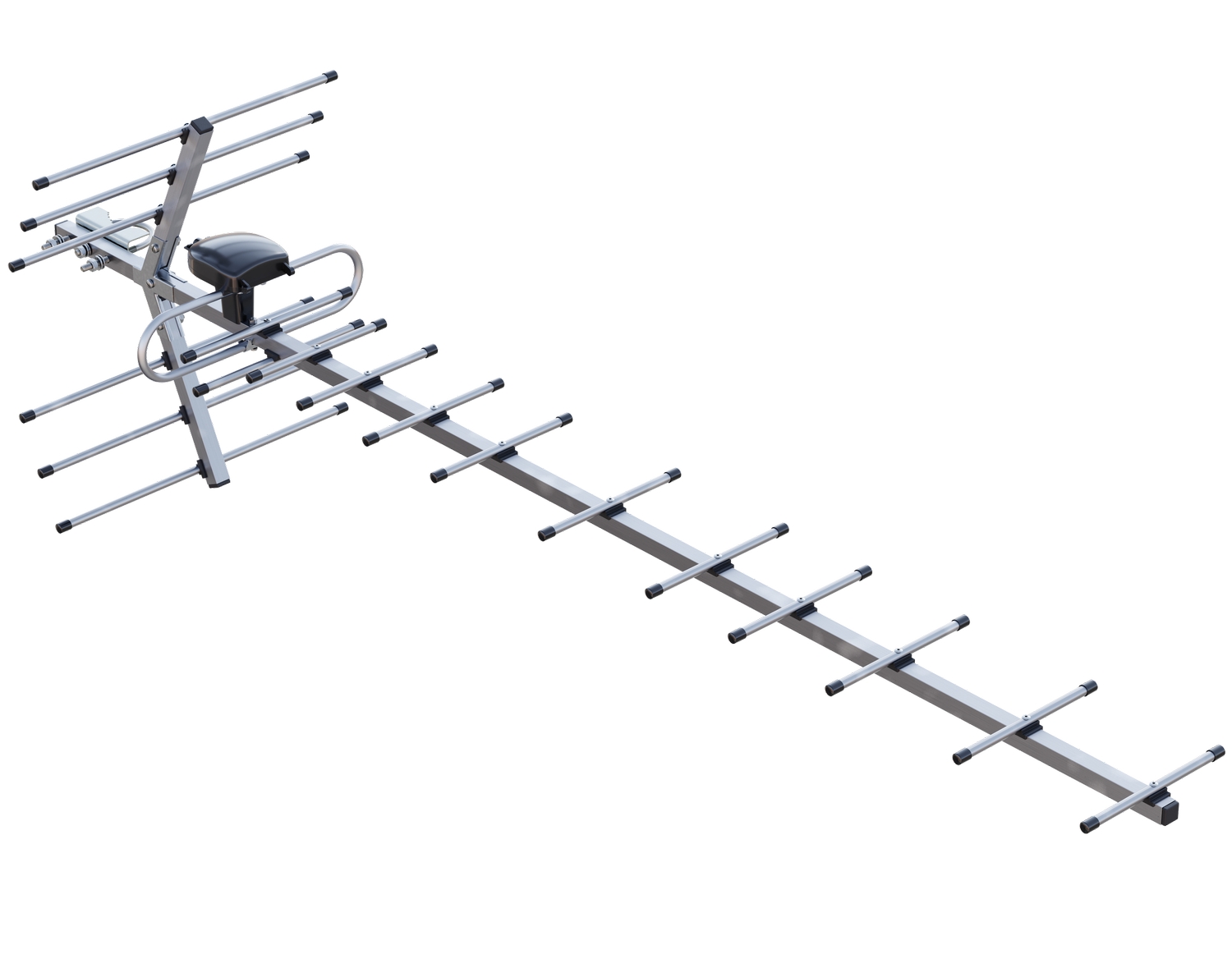

  • антенна типа волновой канал. Популярная ещё с советских времён антенна, состоящая из множества элементов (от трёх и выше). Такая конструкция не слишком эффективна для приёма цифрового телевидения: количество элементов для его приёма должно достигать десятка, так что лучше рассмотреть другие виды антенн;
Антенна, сделанная по принципу волнового канала, не слишком эффективна для приёма цифрового сигнала

антенна типа квадрат.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты Антенна, которая состоит из нескольких квадратов. Уже при использовании двух вы сможете поймать цифровой сигнал на небольшом расстоянии. Если же изготовить антенну из трёх квадратов, то сигнал будет ловиться значительно лучше. Наибольшую эффективность на приём сигнала оказывают верхние и нижние части антенны;

Антенна типа квадрат способна уловить сигнал на небольшом расстоянии

антенна из шести колец. Узкополосная антенна, которую можно изготовить из медной проволоки. Она известна как антенна Туркина. Антенна не слишком хорошо справляется с отсеиванием помех, но может быть эффективна для захвата одного направленного сигнала даже на большом расстоянии.

Антенна из колец может поймать и усилить направленный сигнал

Проверка самодельной ТВ-антенны

Проверить самодельную антенну можно только после окончания её сборки. Цифровые каналы телевизор будет искать автоматически, так что от вас требуется лишь правильно установить антенну. Делается это следующим образом:

  1. Выберите подходящее место для проверки.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты Антенна должна быть направлена в сторону ближайшего ретранслятора сигнала. Установите антенну в подходящем месте.
  2. Включите телевизор и запустите поиск каналов. Откройте один из найденных.
  3. Поворачивайте самодельную антенну, пока сигнал не станет максимально стабильным. Изображение должно перестать рябить или прерываться.
  4. Если нет возможности поймать прямой сигнал, пытайтесь ориентироваться на отражённый, повернув антенну в противоположную ретранслятору сторону.
  5. Если сигнал так и не стал чётким, остаётся лишь корректировать конструкцию и предпринимать новую попытку.

Если вы установите антенну на мачту, качество сигнала улучшится. Но при этом вам нужно обязательно позаботиться о молниеотводе.

Отзывы о самодельных антеннах для цифрового ТВ

Специалисты относятся скептически к самодельным телевизионным антеннам. Они считают, что такие устройства в плане конструкции соответствуют симметричному полуволновому вибратору, сделанному непрофессионально.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты При этом не самодельные антенны чаще всего эффективнее самодельных. При применении самодельной антенны дома результат и вовсе не превосходит использование обычного изогнутого куска проволоки.

Тем не менее даже скептически настроенные специалисты не могут отрицать наличие некоторого результата. К тому же большинство пользователей сети остаются довольны работой своих антенн.

Промучившись с заменами антенн на крыше своего частного дома и не добившись стабильного цифрового вещания, изготовил вышеуказанную «простую самодельную антенну» из обычного коаксиального кабеля, воспользовавшись описанной методикой определения длины антенны. Для меня это было как чудо — целый день бегал к телевизору и проверял, показывает или нет. До этого изображение было где-то до 10 часов и уже после 18, вечером. И так каждый день. Уже собирался покупать какую-либо дорогущую антенну. И вот наткнулся на это чудо.

алексей дынников

http://dedclub.blogspot.com/2014/02/blog-post.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты html

Автору респект и уважуха. Сделал «нулевую» за 15 мин. Без подставки, тупо повесил на стену повыше приёмника DVB-T2. Стали стабильно работать ещё 10 каналов(562MHz).

Анонимный

http://dedclub.blogspot.com/2014/02/blog-post.html

Делал не надеясь на успех. Но результат поразил. У меня магазинная с усилителем хуже принимает. Спасибо!

Антон

http://dedclub.blogspot.com/2014/02/blog-post.html

Видео: мнение об эффективности самодельной антенны

Изготовление цифровой антенны самостоятельно — достойный вызов. При помощи инструкций в этой статье вы сможете собрать цифровую антенну и получить доступ к современному стандарту телевидения.

Всем привет! Мне нравится писать для людей, о компьютерной сфере — будь то работа в различных программах или развлечение в компьютерных играх.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты Стараюсь писать только о вещах, с которым знаком лично. Люблю путешествовать и считаю, что только в пути можно по-настоящему познать себя. Оцените статью: Поделитесь с друзьями!

Антенна DVB-T2 своими руками | Самоделки своими руками

Самодельная цифровая антенна своими руками для DVB-T2, фото и подробное описание изготовления.

Понадобилась антенна для приёма цифрового телевидения, но тут оказывается не всё так просто. В сельской местности для приёма цифровых каналов я использую внешнюю антенну с усилителем, но в городе, возможность установки внешней антенны есть не всегда.

Изначально, хотел купить комнатную антенну, но как оказалось, цены на комнатные антенны, явно не соответствуют качеству. Решил сделать антенну своими руками, рассчитанную на приём сигналов цифрового ТВ.

Ничего принципиально нового я не придумал, просто помню, что однажды видел нечто подобное на машине у одного дальнобойщика, он использовал похожую антенну для приёма обычного ТВ, но только во время стоянки.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты

За основу этой антенны был взят обычный петлевой вибратор из куска медного провода, и плата антенного усилителя SWA (продаётся в радиомагазинах).

Размер вибратора определяем следующим образом: частоту канала цифровых мультиплексов (у нас это 505 мГц и 650 мГц) подставляем в следующую формулу:

300 : f = x

Где Х – это длина вибратора в метрах, а f — частота в мегагерцах.

Для нашей местности получилось 0,59 м и 0,46 м. Я выбрал некоторое среднее значение – примерно 50 см.

Платы антенных усилителей SWA тоже бывают разные, для нашей цели лучше всего подходят следующие номера: (в порядке ухудшения качества усиления) 9001, 9501, 6000, 3501, 2000, 9999. Платы SWA с другими номерами не подойдут, они рассчитаны на другие частоты и имеют более слабое усиление.

Берём кусок медного или алюминиевого (с алюминием сигнал будет слабее) провода диаметром 2…4 мм в два раза большей длины, чем посчитали по формуле. Чем толще провод, тем лучше.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты Можно даже медную трубку от тормозной системы использовать. Выгибаем этот кусок проволоки так, как показано на фото.

Отмечаем на нём середину, и отрезаем лишне, оставив небольшие загибы для контактов. Если используется трубка, то расплющиваем молотком концы трубки, а затем просверливаем в них отверстия под винты.

Подсоединяем к усилителю антенный провод. На конце антенного провода устанавливаем штекер для подключения к цифровой приставке.

Подсоединяем антенну и цифровую приставку к телевизору и настраиваем каналы. Антенну поворачиваем и выставляем в наиболее оптимальном положении для наилучшего приёма.

Простая качественная цифровая ТВ антенна своими руками

Аналоговое телевидение используется всё меньше и меньше. На территории США аналоговое ТВ перестало существовать 17 февраля 2009 года, с тех пор все обладатели старых моделей телевизоров должны пользоваться конвертером цифрового сигнала. В России аналоговые каналы частично заменены DVB T2, и количество аналогового сигнала уменьшается с каждым годом.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты

Сначала мы приобрели конвертер, и уже после этого узнали, что он должен работать со специальной антенной. Мы купили такую, как на фото, она идет с активным усилителем сигнала, работающим от адаптера 12 В. Я не сразу сообразил, что цифровой сигнал передают обычные УВЧ-антенны.

Мы живем примерно в 48 км от местных телебашен, такая антенна должна обеспечивать отличный прием сигнала. Но обязательно нужно, чтобы антенна была развернута в направлении телебашни. Без усилителя сигнала изображение будет распадаться на пиксели, или вообще сигнал пропадет (сообщение «No Signal» появится на экране), даже если просто кто-то пройдет на линии приема в соседней комнате.

Хороший вариант – установить антенну на чердаке, но у нас одна из башен установлена под углом 45° по часовой стрелке к остальным башням, что затрудняет дальний прием ДВБ Т2.

Телевизионная антенна для цифрового телевидения лучшего качества вышла у меня практически задаром своими руками.

Шаг 1: Приступаем к изготовлению антенны

Отрежьте две алюминиевых полоски 3х17 см, я использовал для этого алюминиевые банки.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты Чтобы получить полоску нужной длины, мне пришлось отрезать также часть донышка банки. Продумайте, как вы будете резать эту часть банки, если у вас нет других вариантов достать алюминий.

Шаг 2: Закрепляем алюминиевые полоски

Обе пластины крепим на рейку для обрешетки, во внешних концах предварительно просверлив отверстия под обойные гвозди. Между соседними концами пластин оставьте расстояние 2,2 см. Соответственно, длина обрешетины должна быть 38 см.

Шаг 3: Присоединяем двухпроводной кабель

Разделите двухпроводной кабель 300 Ом (шнур от антенны) на два провода и каждый из них соедините с пластинами, закрепив винтом. Присоедините согласующий трансформатор комплексного сопротивления или адаптер для антенн 75-300 Ом.

Шаг 4: Убираем натяжение

Так как проводки двухпроводного кабеля, соединенные с алюминиевыми пластинами, рано или поздно сломаются из-за того, что они перекручены и провод постоянно тянет их вниз, я решил снизить давление на них.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты Изолента, намотанная на место разделения проводов из кабеля и их крепления к пластинам, не даст проводам перекручиваться.

Шаг 5: Устанавливаем рейку на подставку

Я хотел установить рейку так, чтобы алюминиевые пластины всегда были обращены в сторону телебашен. Из-за того, что провод антенны достаточно упругий, рейку нужно было зафиксировать. Для фиксации рейки я просверлил в ней отверстие с обратной от пластин стороны, и установил в отверстие штырь для опоры.

К выходу цифрового конвертера подключите адаптер 75-300 Ом, конвертер подключите к телевизору. Запустите сканирование частот, чтобы конвертер нашел доступные каналы. Попробуйте устанавливать цифровую антенну для телевизора в разных местах, располагая ее и горизонтально, и вертикально, чтобы найти наилучшую зону приема для просмотра.

Оказалось, что моя самодельная антенна работает куда лучше, чем купленная в магазине (фото под заголовком статьи), она не так зависит от ориентирования на вышки, изображение не распадается на пиксели и не теряет сигнал.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты Также сигнал не пропадает, если кто-то проходит на линии приема.

Шаг 6: Усиление сигнала

Добавить пассивный усилитель сигнала (то есть не требующий питания) можно установив параболический рефлектор из алюминия. На рисунке алюминиевые пластины антенны (красные) отдалены от рефлектора. Вы можете придумать и сделать свои чертежи расположения рефлектора и пластин телеантенны.

Шаг 7: Делаем параболический рефлектор

Параболическая кривая – линия, равноудаленная от данной прямой и данной точки. Вам нужно на широком столе из бумажных листов склеить большой лист. Если вы будете чертить фломастером, то можно использовать газетный лист, и лучше использовать красный или другой яркий цвет, чтобы он отличался от типографской краски. Вдоль нижнего края проведите прямую. Посередине проведите перпендикулярную ей прямую. Отметьте фокус на расстоянии 35,5 см от вертикальной прямой. Расстояние между фокусом и нижней прямой полностью на ваше усмотрение, но не забудьте, что от него зависит размер вашего рефлектора.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты Отметьте точку посередине между фокусом и нижней прямой. Это будет первая точка на вашей параболической кривой.

Отрезки В всегда перпендикулярны нижней прямой. Отрезки А идут под разными углами, так как соединяют фокус с вершиной отрезка В. Используйте две масштабных линейки и угольник. Отметьте точки в месте пересечения двух масштабных линеек при одинаковых значениях на них. Чем больше точек вы отметите, тем ровнее будет изгиб вашего рефлектора. Сложите лист пополам, чтобы обвести параболу на правой стороне листа.

Параболический рефлектор отражает попадающие на него сигналы в одну точку, тем самым усиляя их.

Как сделать антенну для цифрового телевидения своими руками

CHIPНаука

Как сделать антенну для цифрового телевидения своими руками

Антенну для приема эфирного цифрового телевидения стандарта DVB-T2 вовсе не обязательно покупать в магазине, тем более, что стоимость ее, в месте с цифровым приемником, может вылиться в приличную сумму.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты Причем, такая антенна должна подходить по параметрам частотного диапазона, который применяется в районе вашего проживания. Иначе используемый в антенне мультиплекс не будет принимать все доступные каналы ТВ.

Мы расскажем, как узнать частотный диапазон вашего региона и рассчитать параметры нужной антенны. Также, наша пошаговая инструкция поможет быстро сделать из подручных материалов качественную антенну для приема эфирных каналов нового цифрового стандарта DVB-T2.

Для справки:

Мультиплекс (от англ. multiplex — смесь, смешанное; также мукс) — объединение в единый цифровой пакет телевизионных каналов при цифровом телевещании

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром от 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах.Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и они не очень желателен для использования.

Как сделать антенну для цифрового телевидения своими рукамиДля самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Помимо самого антенного кабеля вам понадобится паяльник с припоем и канифолью и вспомогательные инструменты, такие, как острый нож с коротким лезвием, плоскогубцы с функцией кусачек и изолента (а для уличного размещения антенны — герметик или клеевой пистолет с соответствующими расходными пластиковыми стержнями).Телеантенна своими руками для цифрового телевидения: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты
