Нередко случается, что для выполнения некоторых работ в доме или на приусадебном участке может понадобиться согнуть профильную трубу. Есть два варианта решения этой задачи. Первый – покупка трубогиба в строительном магазине. Второй – сделать приспособление своими руками. Вам понадобятся чертежи, а также инструкции с фото и видео.
Содержание
Трубогиб имеет очень широкий спектр применения. Кованые конструкции, ограждения, решетки, мебель на приусадебном участке – все можно без труда сделать при помощи этого несложного устройства. Он не сплющивает и не заламывает материал. А для монтажных работ, связанных с водоснабжением, отоплением или газификацией, трубогиб – настоящая находка.
Он бывает с электроприводом и ручного типа. Стоит отметить, что последнего варианта вполне достаточно для выполнения задач бытового назначения.
В настоящее время не составляет особого труда приобрести трубогиб в специализированных строительных магазинах. Производители позаботились об этом. Существует несколько разновидностей трубогибов в зависимости от их назначения.
Трубогиб ручной гидравлическийЕсли вы планируете работать с профилями небольшого диаметра, то лучше выбрать устройство с ручным приводом. Для работы же с материалами больших размеров подойдет гидравлический трубогиб. В свою очередь, все приспособления можно разделить на стационарные и мобильные.
Если в процессе работы вам потребуется точно вымерить угол и радиус будущей заготовки, то стоит обратить внимание на электромеханическое устройство. Его преимущество состоит в том, что заготовка в процессе обработки не ощущает внутреннюю деформацию.
Что касается разновидностей этого приспособления, то их классифицируют следующим образом:
Пружинное устройство ручного типа обычно используют для работы с полимерными трубами. Изгиб осуществляется посредством сдавливания пружин. В сегментных приспособлениях – путем растягивания трубы.
Электромеханический трубогиб профильной трубыТрубогиб – полезный и нужный в хозяйстве инструмент. Особенно если вы являетесь владельцем частного дома. Он поможет в обработке заготовок для тепличных конструкций, монтажа трубопровода или водоснабжения и пр.
Проще всего, конечно, будет приобрести его в магазине, но стоимость его нельзя назвать дешевой. Поэтому самым простым и экономичным вариантом станет изготовление устройства своими руками. Можно выделить три основных способа изготовления трубогиба в домашних условиях.
Вариант №1. Простой способ. Вам потребуется изготовить полукруг из небольшого куска дерева.
Совет. Предпочтительнее выпиливать доски с уклоном к основанию.
Трубогиб готов к работе. Но как им пользоваться?
Внимание! Этот вариант прекрасно подойдет для работы с такими металлами, как алюминий и сталь. Если вы работаете с трубами различного диаметра, то есть смысл изготовить несколько шаблонов.
Вариант №2. Несложный и экономичный способ.
Важно, чтобы они отличались большой прочностью.Принцип работы этого трубогиба схож с вышеуказанным вариантом. На конце полукруга нужно закрепить упор. Это устройство универсально, т. к. позволяет выполнять работы с материалами различных диаметров.
Вариант №3. Более сложное устройство в изготовлении – трубогиб профильной трубы, посредством которого вы сможете изогнуть изделие на все 360 градусов. Он абсолютно не уступает гидравлическому аналогу.
Принцип его работы состоит в том, что цилиндр и ролики выполняют загиб материала. Цилиндр должен постоянно свободно двигаться. Именно благодаря ему возможно изменить угол требуемого изгиба. Чтобы сделать такой трубогиб самостоятельно вам понадобится:
Также вам потребуется деревянный шаблон. Используйте доски толщиной не более 30 мм. Изготовление деревянного шаблона аналогично предыдущим вариантам.
Профильная труба в трубогибеВнимание! Предназначение винта – опора заготовки, которая будет обрабатываться.
Благодаря этим трем несложным вариантам изготовления трубогибов, можно значительно сэкономить деньги и время на проведении монтажных работ. Материалы и инструменты, которые понадобятся в процессе изготовления, есть у любого хозяина. Какой именно трубогиб сделать своими руками зависит от ваших возможностей и потребностей.
Школа рукоделия Хоббитания 🎨 | Политика сайта | Контакты
Автор: Школа рукоделия Хоббитания
Каждому хозяину большого садового участка или маленькой дачи, хотя бы раз в жизни (как минимум) может потребоваться трубогиб — устройство для сгибания профильной трубы.
К примеру это может быть, заготовка для тепличного каркаса или навеса, беседки, либо любых других металлических конструкций.
На базах по продаже металла, и на другом производстве обычно применяют устройства заводского изготовления, но это удовольствие далеко не из дешевых. Чтобы сэкономить свой бюджет на более приятные траты, выгоднее заняться изготовления устройства в ручную, своими силами.
Для данной конструкции, как говорится, «много ума не надо», и дефицита в деталях тоже не будет, чертежи трубогиба реально создать самому.
Содержимое обзора:
Вы можете согнуть трубу «домашним» способом, заполнить трубу песком, нагреть до красна паяльной лампой либо газовой горелкой, после этого гнуть трубу. Такой метод не признан приоритетным среди мастеров, он трудоемкий и не дает достаточной точности, также могут появится заломы и деформации.
Чтобы получить идеально согнутую трубу, с соблюдением норм и заданных параметров, не нанести урона исходному материалу, мастера применяют в работе специализированные трубогибы.
Большую популярность приобрели трубогибы рычажного типа. Это элементарное изобретение работает по принципу «рычага» — усилие концентрируется в определенном месте, а изгиб сливается с формой созданного вами шаблона, который чаще всего можно снять и заменить на другой.
Чаще всего в комплекте таких конструкций предусмотрено сразу пара дополнительных шаблонов под трубы разного диаметра.
Арбалетные устройства очень компактны, и ценятся в сфере монтажа и инженерных коммуникаций.
Принцип работы совсем несложный, он заключается в нагреве трубы, труба греется до красна и становится очень пластичной, податливой к изменениям. Каждый вид трубогиба имеет свой спектр возможностей.
Главные функции — это качество изгиба и возможность гнуть трубы разного размера и диаметра.
С помощью дополнительных прокатных устройств достигается изгиб большего диаметра. Устройство функционирует с помощью валов, в комплекте их три.
Направляющие и нажимные. Труба проходит сквозь подвижных элементов, степень изгиба задается усилием прижимного ролика. Если радиус кривизны готового изделия получился мал, процедуру следует повторить.
В большинстве случаев простейшим вариантом, подходящим для абсолютно всех мастеров, даже начинающих, является шаблон из дерева. Доски выбирают по толщине сгибаемых труб, обязательно оставляйте запас доски в пару сантиметров.
Чтобы во время работы профиль не съезжал с шаблона, на торцах оставляют уклон. Шаблон жестко закрепляют на полу или другой устойчивой поверхности, рядом проводится монтаж упора для трубы.
Профиль вставляется в промежуток между шаблоном и упором, плавно и аккуратно надавливают на его другой конец, прижимая трубу к шаблону. Лебедка либо рычаг сделает работу легче.
Огромный плюс такого процесса, экономия средств и простота исполнения.
Любое устройство имеет недостатки, и этот метод не исключение. Изгиб получается не точным, плохого качества, а так же шаблон будет одноразовым (применяться только на один диаметр трубы).
В штамповке одинаковых заготовок с большим тиражом, маленького радиуса кривизны, незаменимым станет трубогиб-улитка.
Его достоинство в малогабаритных размерах и простоте управления. Недостатком станет ограничение радиуса закругления, только не больших размеров.

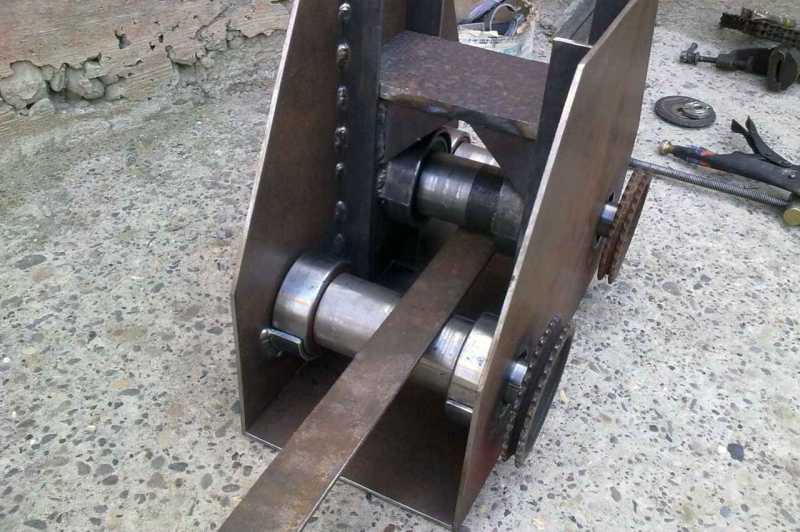

Нишу универсальности и практичности заняли приспособления выполненные в ручную — прокатные трубогибы (гибочные станки), на таких станках можно сделать любой угол изгиба.
Конфигурация особо не отличается от других моделей, в них так же есть основание и валы. Подвижный ролик жмет трубу, а протягивает её вращение ведущих валов.
Нажатие можно увеличить с помощью лебедки, рычагов либо электропривода. Однако для производства дома такая конструкция достаточно сложная в исполнении.
Для воспроизведения такого агрегата потребуется много токарных и сварочных работ. Если вы все же решитесь на изготовление такой модели, она прослужит вам долго и порадует функционалом.
Как сделать трубогиб своими руками, вопрос в современном мире достаточно актуальный.
Для облегчения задачи вы можете найти фото трубогиба в интернете, чтобы примерно понимать как он должен выглядеть.
Так же имеется множества чертежей трубогиба, которые легки в применении. Просмотрев всю информацию и оценив свои силы и наличие нужных комплектующих, спокойно приступайте к работе.
Scroll Up
Adblock
detector
.
сделать трубогиб :-
В этом посте я покажу вам, как сделать трубогиб.
Гибка труб – это любой процесс формовки металла, используемый для постоянной формовки труб или трубок. Процедуры гибки с привязкой к форме, такие как «гибка прессом», используются для придания заготовке формы штампа. Прямая заготовка трубы может быть сформирована с помощью гибочного станка для создания различных типов одиночных или множественных изгибов и придания детали желаемой формы. Эти процессы могут быть использованы для формирования сложных форм из различных типов металлических труб.
Процесс гибки труб начинается с загрузки трубы в трубогиб и ее зажима между двумя матрицами, зажимным блоком и формующей матрицей. Труба также свободно удерживается двумя разными матрицами: грязесъемной матрицей и нажимной матрицей. Процесс гибки труб включает в себя использование механической силы для прижатия трубы из исходного материала к матрице, заставляя трубу соответствовать форме матрицы. Трубка заготовки прочно удерживается на месте, пока конец вращается и обматывается вокруг матрицы и других форм обработки, включая проталкивание заготовки через ролики, которые сгибают ее в простую кривую.
Трубогибочный станок используется для гибки различных труб, но чаще всего; сантехника и водопровод. Трубогиб используется для гибки трубы в разные стороны и вокруг препятствий вместо создания фитинга. Чтобы использовать трубогиб, рабочий тянет за ручки трубогиба, чтобы протолкнуть трубу вокруг формирователя. Труба зажата между шпангоутом и роликом, поэтому она вынуждена принимать форму шпангоута, когда рабочий сжимает ручки вместе.
В этом посте я покажу вам, как сделать трубогиб. С помощью этого трубогиба труба изгибается в два разных диаметра с использованием двух роликов разного диаметра.
Болты с внутренним шестигранником 5/16 для рукоятки (длина 12 мм)Первый шаг для изготовления трубогиба — просверлить отверстия диаметром 14 мм на обеих металлических пластинах (шириной 1,5 дюйма, длиной 10,5 дюйма и толщиной 5 мм) для Поддержите формующий ролик диаметром 127 мм на конце металлических пластин.
Реклама
Второй шаг — просверлить отверстия диаметром ½ дюйма на обеих металлических пластинах для поддержки прижимного ролика диаметром 65 мм.
Кроме того, просверлите 14 мм отверстия на обеих металлических пластинах для формовочного ролика 85 мм. Зазоры между двумя роликами зависят от ваших требований. В моем случае между формующими и прижимными роликами есть зазор в 1 мм.
Следующий шаг — изготовление ручки для трубогиба. Для изготовления ручки я использовал оцинкованную трубу длиной 15 дюймов. Кроме того, я использовал 1,5-дюймовую квадратную трубу длиной 3,5 дюйма для поддержки ручки.
Чтобы сделать ручку, прикрепите металлические пластины, квадратную трубу и оцинкованную трубу, используя 6 шт. Болты с внутренним шестигранником 5/16 (длина 12 мм), как показано на рисунке.
Объявление
Следующим шагом будет изготовление основы трубогиба. Я использовал металлическую пластину (10 дюймов * 8 дюймов) толщиной 10 мм, чтобы сделать основу.
Просверлите отверстия 14 мм для формирующих роликов 127 мм и 85 мм на опорной плите и сделайте в этих отверстиях резьбу 14 мм с помощью набора лент 14 мм. Кроме того, вырежьте опорную пластину по форме, как показано на изображении.
Теперь прикрепите формующий валик, прижимной валик и ручку к опорной пластине с помощью болта с внутренним шестигранником на 14 мм с шайбами и болта ½” с контргайкой и шайбами, как показано на рисунке.
В конце прикрепите угол Г-образного сечения 1,5 дюйма к опорной трубе (длина 2,25 дюйма).
Сделайте паз на уголке L-образного сечения, как показано на рисунке, и прикрепите его к опорной плите, используя 2 шт. Болты с внутренним шестигранником 3/16.
После этого крашу трубогиб и трубогиб готов к использованию.
Реклама
Метки: трубогиб своими руками, самодельный трубогиб, самоделки, как сделать трубогиб, сделать трубогиб, трубогиб
Если видеоплеер не работает, вы можете нажать на эту альтернативную ссылку на видео.
Если один из наших других проектов трубогибочного станка не дал вам достаточно мощности, то этот, безусловно, будет.
Следуйте этому простому руководству, чтобы превратить металлолом в мощный трубогибочный станок.
Источник: Sek Austria/YouTubeКак и в любом проекте такого рода, вам понадобятся некоторые инструменты и материалы, прежде чем вы начнете.
Со всеми инструментами и материалами пришло время приступить к этой эпической сборке.
Первый шаг — взять L-образную сталь и разложить ее, чтобы сделать раму. Когда форма вас удовлетворит, сварите детали вместе по мере необходимости.
Продолжайте собирать рамку, как показано на видео.
Источник: Sek Austria/YouTubeСделав это, возьмите металлолом и цилиндрические петли и сварите их вместе, как показано в видео.
Источник: Sek Austria/YouTubeПриварите узел петли к верхней части рамы, как показано на рисунке. Затем приварите металлическую втулку к одному концу петли.
Теперь, когда рама более или менее готова, мы можем перейти к тому, чтобы заставить машину работать. Возьмите гидравлический домкрат для бутылок и разберите его, чтобы удалить главный винт.
Поместите винт в токарный станок и станок, как показано на видео.
Затем прикрепите и приварите металлический шарнир к концу винта. Соберите бутылочный домкрат и прикрепите его к раме, как показано на видео.
После этого подсоедините домкрат к главному шарниру машины. Проверьте домкрат с помощью его рукоятки, чтобы убедиться, что главный шарнир поднимается и опускается по команде.
Затем возьмите мотор-редуктор и прикрепите его к задней части рамы, как показано на рисунке. Убедитесь, что одна ось выставлена за пределы рамы, и прикрепите звездочку.
Источник: Sek Austria/YouTubeЗатем возьмите вал, приварите концевую пластину к одному концу и вставьте вал в подшипники. Проверьте вращение и при необходимости отрегулируйте.
Приварите подшипники к паре монтажных пластин, как показано на видео. Сделав это, прикрепите звездочку большего размера к торцевой пластине.
Затем поместите узел вала и звездочки над главным двигателем, соедините две звездочки с помощью приводной цепи и приварите монтажные пластины на место.
