Сабвуфер своими руками для дома — подробная инструкция

Сабвуфер своими руками для дома — точнее будет сказать для домашнего кинотеатра. И хотя у меня не очень большой опыт в изготовлении таких конструкций, тем не менее я решил взяться за его сборку. Тем более, я уже давно планировал приобрести такую вещь, чтобы получать удовольствие от звуковой сцены во время просмотра фильмов.

Для начала я выяснил какая мощность меня наиболее устроит — решил что, учитывая площадь помещения, мне 100 Вт мощности вполне хватит. Затем начал искать подходящие чертежи и необходимый, подходящий мне по всем параметрам динамический излучатель низкой частоты. Тем временем, пока излучатель и фазоинвертор ехал ко мне через почтовые службы, я начал готовить все необходимые для изготовления саба материалы.

Начало сборки

В строительном магазине купил вот такую плиту, толщиной 30мм. Кстати, там же в магазине, за небольшую плату мне ее порезали по размерам. Имеющиеся у меня чертежи предполагали использование МДФ толщиной 19мм, то пришлось немного подкорректировать размеры, для сохранения оригинального внутреннего объема короба.

На этом этапе фиксируем конструкцию несколькими саморезами, для определения неточностей после распиливания, но прошло все нормально, заготовки соответствуют заданным размерам

Теперь нужно разметить точки под фрезеровку установочных мест для динамика и фазоинвертора

Фрезеровка

Подготавливаем фрезер ручного типа, а это фрезы, которые у меня имеются в наличии. Все операции производятся сугубо в домашней мастерской

Чтобы выполнить качественную по фрезеровке, как известно нужен циркуль, которого под рукой не оказалось, поэтому изготовил его самостоятельно из имеющихся в распоряжении материалов

В результате образовалась вот такая конструкция. Именно при помощи этого циркульного приспособления я смогу выполнять вырезание круга диаметром от 55 мм и более

Во время фрезерования, обязательно подключите пылесос

Вот, что получилось на данном этапе

Подгонка динамика

Как раз к этому моменту я получил динамик и фазоинвертор, сделал примерку

Фрезерные работы под установку терминала

После этого сделал фаску по всему периметру, чтобы не было острых углов

На этом шаге все боковины корпуса посадил на полиэфирную смолу, которая чем то похожа на эпоксидную, но высыхает за полчаса, а затем закрепил длинными саморезами.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками

Шпатлевание и грунтовка

После этого занялся шпатлеванием ящика, можно конечно было бы замазать только места, где выкручены саморезы, но подумал, что качественнее будет выглядеть, когда весь корпус будет обработан шпатлевкой. Поэтому, большим шпателем прошелся по всем боковинам, в итоге все плоскости стали идеальными. После высыхания, обработал наждачной бумагой, дополнительно прошел еще более мелким составом шпатлевки уже по пластику.

Когда все это хорошо высохло, опять зашкурил. После шлифовки слоя шпатлевки, чтобы выявить какие-то изъяны, можно применить проявочную пудру. Настает момент грунтовки с последующей сушкой не менее суток, затем снова шлифовка мелкой наждачной бумагой. После этого на корпус нанес слой металика и опять все высушил, когда высохло — покрыл автомобильным лаком. В конечном результате имеем такой вот шикарный корпус!

Вот еще пара ракурсов корпуса

Здесь совсем близко

Примерил динамик в отверстии, все идеально

Демпфирование корпуса

Этот этап заключается в обработке внутренней части ящика антирезонансным материалом, вот, таким как на снимке. В его основу входит фольга обработанная битумным компонентом

Для создания качественного акустического демпфирования, внутри ящика приклеил вот такие пласты — очень плотные

Здесь саб после демпфирования

Монтируем все комплектующие на корпус

Далее нужно было определится какие нужны шипы устанавливать. Однако с такими опорами передвигать сабвуфер не очень удобно, так как можно повредить напольное покрытие. Выход нашелся сам по себе — в мебельном салоне приобрел вот такую металлическую гарнитуру, скорее всего это ручки для чего-то

Смотрится довольно неплохо!

Вообще говоря, изготовление корпуса сабвуфера я практически закончил. Теперь настала время браться за установку усилителя мощности. Сначала я хотел сделать вариант саба активным, то есть скомпоновать все комплектующие внутри ящика, но потом мне эта затея не понравилась.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками

Поэтому принял решение, что усилитель для него будет отдельным блоком

Сборка усилителя

Потому как я имею опыт в сборке усилителей, то решил собрать усик на TDA7294, с включением их по мостовой схеме. Но потом повнимательнее посмотрел характеристику этой микросхемы и почитав отзывы об усилителе собранном на таких чипах и обнаружил, что усилок рассчитан на работу только с восьмиомной нагрузкой

Тогда начал искать более подходящую схему на биполярных транзисторах — остановил свой выбор на усилителе «Ланзар» с выходной мощностью на нагрузке 4 Ом 200Вт, но можно выжать и больше. Принципиальная схема приведена ниже

Для тех, кто намерен повторить этот усилитель, вначале нужно подготовить печатную плату методом ЛУТ (лазерно-утюжная технология). Немного получилось не так как бы хотелось, но все изъяны можно поправить лаком

Устанавливаем все компоненты на плату, здесь нужно быть особенно внимательным, чтобы не сделать ошибки

Фазоинвертор

Учитывая, что сабвуфер работает на низких частотах, то в обязательном порядке нужно установить фильтр низких частот (ФНЧ). В случае наличия на звуковой карте выходного разъема для подключения сабвуфера, тогда ФНЧ можно и не устанавливать. Но я используя приведенную ниже схему фильтра, собрал ее на операционных усилителях. Данная схема предусматривает регулятор уровня громкости звука, регулятор среза, также есть возможность плавной регулировки фазы

Печатная плата ФНЧ

ФНЧ в собранном виде

Для корректной работы фильтра, ему требуется стабилизированное напряжение питания, поэтому собираем стабилизатор по приведенной ниже схеме

Стабилизатор напряжения в собранном виде

Тест усилителя

На этом этапе тестируем работу, на усилителе устанавливаем ток покоя выходного каскада. Ланзар прекрасно работает, хорошее звучание

Проверка ФНЧ показала, что все функционирует в нормальном режиме

Вначале я тестировал усилитель на имеющимся у меня слабеньком трансформаторе ТП-100 с напряжением вторичной обмотки 20v, но этого явно маловато для Ланзара.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками

Поэтому пришлось искать источник питания по мощнее. У знакомого теле-мастера как раз оказался такой — ТС-180, от старого лампового телевизора. Мне оставалось только снять старую вторичную обмотку и намотать свою, из расчета на переменное напряжение 27v

Сделал все без каких либо проблем

Корпус усилителя

Теперь настала очередь изготовления корпуса для усилителя, шасси сделал из небольших алюминиевых уголков

прикинул как станет радиатор

Обшивать каркас будем фанерой, так как дефицитный алюминий я весь использовал на изготовление прежнего усилителя,

Торцы фанеры обрабатываем фрезой

Вид с тыльной стороны

Дальше все уже по знакомой технологии — шпатлевка, шлифовка наждачной бумагой, грунтовка, в общем все так, как и с основным коробом. И в конце корпус покрываем лаком

Здесь показан итоговый результат

Вид с другого ракурса

Смотрим как будет выглядеть со стороны этот комплекс — на мой взгляд, очень даже хорошо!

Монтаж деталей усилителя

Монтируем все в корпусе усилителя и надежно фиксируем

На фильтре низких частот немного подкорректировал регуляторы, то-есть увеличил расстояние между ними, а то было слишком близко относительно друг друга

На днище корпуса усилителя крепим опорные ножки из полиуретана

Упустил из виду пояснить, что в процессе монтажа, установил модуль защиты акустической системы, а индикаторные светодиоды разместил на фронтальной панели. Красный светодиод начинает светиться в случае появления в нагрузке постоянного напряжения, зеленый светодиод светится в течении трех секунд, это обусловлено системой плавного включения усилителя

Заключение

Подводя итог, можно констатировать, что мощности сабвуфера для домашнего кинотеатра вполне хватает, даже слишком! Отличные басы, чувствуется отчетливая напористость и упругость звучания.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками Абсолютно нет никакого хрипа, и прочих искажений даже близко.

Процесс изготовления сабвуфера своими руками

Ради того, чтоб немного отвлечься от работы и других проблем решил заняться постройкой саба из всякого хлама и остатков от других проектов… задача которого добавить бас и работать в паре с компьютерными свенами.

Теперь по-порядку:
— Работа над корпусом заняла несколько вечером на протяжении двух недель.
— Использовал остатки фанеры от постройки пола в багажнике, толщина 10мм
— Красил балоном в черный, затем лак

В посте поделюсь своим опытом в постройке акустики для компьютера с претензией на качество при небольшом размере.

У меня уже были самодельные трёхполосные стерео колонки (про них есть пост: https://pikabu.ru/story/delaem_samodelnuyu_hifi_akustiku_sde. ), всё в них отлично, но уж очень они большие, да и качество звука излишне высокое. Воспроизводят они не только музыку, но ещё озвучивают игры и фильмы, а там я не так вслушиваюсь.

Решено их переделать в нечто компактное, такое что можно поставить на стол и не занимающее много места (по уму колонки должны быть большим, но у меня слишком маленькая квартира). Динами имеющиеся на руках это SEAS низкочастотный CA22RNX, среднечастотный MCA12RC и высокочастотный 27TFFC.

СЧ динамик диаметром 9см имеет резонансную частоту Fs 68 Гц, эквивалентный объём Vas 5 литров значит соберу очень компактные полочники. Низкочастотные динамики диаметром 18 см Fs 29 Гц, Vas 97 литров. Можно собрать сабвуфер, как раз имеется усилитель hypex DS 1.2.

Теперь немного отвлекусь и упомяну отличную книгу Гапоненко С.В. "Акустические системы своими руками". Написана простым языком, не скучно с пояснениями и примерами, в ней описываются все нюансы самодельного расчёта и изготовления колонок. С чем то в ней можно не согласиться (например с использованием шипов), но в целом отличная книга.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками (До этого читал С.Бать "Любительские громкоговорители", скука смертная.) Найти книгу можно со 100% скидкой в pdf формате.

Цвет колонок будет чёрный матовый (не хотелось мучится со шпоном, а плёнка не нравится), формы простые прямоугольные. Полочные решил сделать в оформлении фазоинвертор. Размеры получаются очень скромные ширина 14см, высота 27см, глубина 27см. Труб фазоинверторов будет две (считается так же как одна, только необходимую площадь отверстия надо делить на количество труб), так как одна нормального диаметра не помещается на переднюю панель, сзади ставить её нельзя, так как стоять колонки будут вплотную к стене. Разделительные фильтры сделаны их тех что стояли в трёхполосном варианте без НЧ части. На выходе должно выйти что то близкое к этому:

Сабвуфер тоже изначально хотелось сделать в закрытом корпусе, но тогда для воспроизведения очень низких частот (кино я очень люблю посмотреть), размер выходил большим. Акустический лабиринт даже в коротком варианте получается тоже не маленький. Фазоинвертор хоть и выходит в корпусе объёмом 35 литров, но всё равно хотелось сделать ещё меньше, да и второй динамик остаётся валяться без дела. Покопавшись в том как делают разные производители наткнулся на изобарическую схему. Коротко смысл в том, что динамики стоят друг за другом и между ними небольшой объём воздуха. Поскольку динамики одинаковые и двигаются синхронно, упругость их подвеса можно просто сложить, а значит эквивалентный объём уменьшится вдвое. Значит для моих динамиков Vas с 97 литров снизится до 48,5. То что надо! (подробнее почитать можно на википедии: https://en.wikipedia.org/wiki/Isobaric_loudspeaker )

Динамики я буду размещать в варианте магнит к диффузору (просто так более красиво внешне, хоть и отнимает немного объёма). Акустическое оформление будет фазоинвертор, что бы уж до самых низов могло воспроизводить (лучше было бы сделать закрытый корпус, но чёт вот захотелось). Корпус саба получается очень компактный ширина 25,2 см высота и глубина примерно по 37см (точно не помню).Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками

Внутри этого объёма три секции: камера между динамиками, отдельный объём для усилителя (его панель не герметична) и основной объём 22 литра. Трубы фазоинвертора хотелось сделать две, что бы всё было в едином стиле, но потом остановился на одной увеличенного диаметра. Вот кстати удобный онлайн калькулятор http://www.aie.sp.ru/Calculator_faz.html . По центру для трубы постоянного сечения, справа для переменного.

Перед изготовлением обязательно всё начертить и несколько раз перепроверить что бы не всплыл никакой сюрприз (на фото первый вариант чертежей, потом всё немного изменилось):

Старые колонки разобраны на запчасти, параметры динамиков перепроверены:

Все детали можно заказать на мебельной фабрике или вырезать самому. Я вырезал всё сам с помощью лобзика с небольшим запасом, потом точно подрезал ручным фрезером. Для него лучше делать некое подобие стола и насадку-девайс для вырезания круглых отверстий:

Корпуса собраны на ПВА и саморезы, усилены тонким бруском, в целом ничего сложного:

Что бы вырезать ровные отверстия я использовал самодельную подошву на фрезер. Работает она как циркуль. Пользоваться ей просто: диаметр отверстия которое надо вырезать делим пополам и это расстояние отмеряем от края фрезы до точки в которой нужно просверлить дырку (примерно 2мм). Такую же дырку надо просверлить на заготовке по центру будущего круглого отверстия. Дальше в дырку вставляется гвоздик. Выходит вот так:

Вообще такой девайс можно купить, но я не знаю как его найти (буду рад если кто поможет).

Далее собирал корпуса для точной подгонки длины трубы. Сделана она из картонного тубуса от плаката-растяжки. Длина получилась чуть более 40 см, из-за этого сделать её пришлось гнутой.

Для настройки я отрезал несколько колечек разной длины, закрепляя их малярной лентой можно немного изменять длину трубы:

После того как всё настроено, корпуса зашпатлёваны и покрыты грунтовкой:

После чего покрашены обычной аэрозольной матовой чёрной краской из баллончика.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками

Теперь все детали можно закрепить. Панель усилителя стоит под углом 90 градусов, так как в таком положении отсек для него получатся меньшего объёма:

А вот и результаты работы моими культяпками:

Кошке как обычно пофиг.

Самый главный косяк оказался чисто внешним. Маленькие трубы для полочников я заказ с али, ехали они очень долго, забрать удалось уже когда корпуса были зашпатлёваны. Изначально они задумывались вровень с панелью как на первой картинке в посте. Может потом переделаю.

По поводу звука меня всё устроило, в каких то местах, я получилось даже лучше чем предполагал. Этот комплект звучит хуже чем изначальный трёхполосный вариант, но я пошёл на это ухудшение осознанно, разница в итоге не настолько велика, как освободившееся в комнате место.

На этом всё, если у вас есть вопросы с удовольствием отвечу в комментариях.

Активный сабвуфер для дома своими руками

Сабвуфер своими руками для дома — подробная инструкция

Сабвуфер своими руками для дома — точнее будет сказать для домашнего кинотеатра. И хотя у меня не очень большой опыт в изготовлении таких конструкций, тем не менее я решил взяться за его сборку. Тем более, я уже давно планировал приобрести такую вещь, чтобы получать удовольствие от звуковой сцены во время просмотра фильмов.

Для начала я выяснил какая мощность меня наиболее устроит — решил что, учитывая площадь помещения, мне 100 Вт мощности вполне хватит. Затем начал искать подходящие чертежи и необходимый, подходящий мне по всем параметрам динамический излучатель низкой частоты. Тем временем, пока излучатель и фазоинвертор ехал ко мне через почтовые службы, я начал готовить все необходимые для изготовления саба материалы.

Начало сборки

В строительном магазине купил вот такую плиту, толщиной 30мм. Кстати, там же в магазине, за небольшую плату мне ее порезали по размерам. Имеющиеся у меня чертежи предполагали использование МДФ толщиной 19мм, то пришлось немного подкорректировать размеры, для сохранения оригинального внутреннего объема короба.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками

На этом этапе фиксируем конструкцию несколькими саморезами, для определения неточностей после распиливания, но прошло все нормально, заготовки соответствуют заданным размерам

Теперь нужно разметить точки под фрезеровку установочных мест для динамика и фазоинвертора

Фрезеровка

Подготавливаем фрезер ручного типа, а это фрезы, которые у меня имеются в наличии. Все операции производятся сугубо в домашней мастерской

Чтобы выполнить качественную по фрезеровке, как известно нужен циркуль, которого под рукой не оказалось, поэтому изготовил его самостоятельно из имеющихся в распоряжении материалов

В результате образовалась вот такая конструкция. Именно при помощи этого циркульного приспособления я смогу выполнять вырезание круга диаметром от 55 мм и более

Во время фрезерования, обязательно подключите пылесос

Вот, что получилось на данном этапе

Подгонка динамика

Как раз к этому моменту я получил динамик и фазоинвертор, сделал примерку

Фрезерные работы под установку терминала

После этого сделал фаску по всему периметру, чтобы не было острых углов

На этом шаге все боковины корпуса посадил на полиэфирную смолу, которая чем то похожа на эпоксидную, но высыхает за полчаса, а затем закрепил длинными саморезами.

Шпатлевание и грунтовка

После этого занялся шпатлеванием ящика, можно конечно было бы замазать только места, где выкручены саморезы, но подумал, что качественнее будет выглядеть, когда весь корпус будет обработан шпатлевкой. Поэтому, большим шпателем прошелся по всем боковинам, в итоге все плоскости стали идеальными. После высыхания, обработал наждачной бумагой, дополнительно прошел еще более мелким составом шпатлевки уже по пластику.

Когда все это хорошо высохло, опять зашкурил. После шлифовки слоя шпатлевки, чтобы выявить какие-то изъяны, можно применить проявочную пудру.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками Настает момент грунтовки с последующей сушкой не менее суток, затем снова шлифовка мелкой наждачной бумагой. После этого на корпус нанес слой металика и опять все высушил, когда высохло — покрыл автомобильным лаком. В конечном результате имеем такой вот шикарный корпус!

Вот еще пара ракурсов корпуса

Здесь совсем близко

Примерил динамик в отверстии, все идеально

Демпфирование корпуса

Этот этап заключается в обработке внутренней части ящика антирезонансным материалом, вот, таким как на снимке. В его основу входит фольга обработанная битумным компонентом

Для создания качественного акустического демпфирования, внутри ящика приклеил вот такие пласты — очень плотные

Здесь саб после демпфирования

Монтируем все комплектующие на корпус

Далее нужно было определится какие нужны шипы устанавливать. Однако с такими опорами передвигать сабвуфер не очень удобно, так как можно повредить напольное покрытие. Выход нашелся сам по себе — в мебельном салоне приобрел вот такую металлическую гарнитуру, скорее всего это ручки для чего-то

Смотрится довольно неплохо!

Вообще говоря, изготовление корпуса сабвуфера я практически закончил. Теперь настала время браться за установку усилителя мощности. Сначала я хотел сделать вариант саба активным, то есть скомпоновать все комплектующие внутри ящика, но потом мне эта затея не понравилась. Поэтому принял решение, что усилитель для него будет отдельным блоком

Сборка усилителя

Потому как я имею опыт в сборке усилителей, то решил собрать усик на TDA7294, с включением их по мостовой схеме. Но потом повнимательнее посмотрел характеристику этой микросхемы и почитав отзывы об усилителе собранном на таких чипах и обнаружил, что усилок рассчитан на работу только с восьмиомной нагрузкой

Тогда начал искать более подходящую схему на биполярных транзисторах — остановил свой выбор на усилителе «Ланзар» с выходной мощностью на нагрузке 4 Ом 200Вт, но можно выжать и больше.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками Принципиальная схема приведена ниже

Для тех, кто намерен повторить этот усилитель, вначале нужно подготовить печатную плату методом ЛУТ (лазерно-утюжная технология). Немного получилось не так как бы хотелось, но все изъяны можно поправить лаком

Устанавливаем все компоненты на плату, здесь нужно быть особенно внимательным, чтобы не сделать ошибки

Фазоинвертор

Учитывая, что сабвуфер работает на низких частотах, то в обязательном порядке нужно установить фильтр низких частот (ФНЧ). В случае наличия на звуковой карте выходного разъема для подключения сабвуфера, тогда ФНЧ можно и не устанавливать. Но я используя приведенную ниже схему фильтра, собрал ее на операционных усилителях. Данная схема предусматривает регулятор уровня громкости звука, регулятор среза, также есть возможность плавной регулировки фазы

Печатная плата ФНЧ

ФНЧ в собранном виде

Для корректной работы фильтра, ему требуется стабилизированное напряжение питания, поэтому собираем стабилизатор по приведенной ниже схеме

Стабилизатор напряжения в собранном виде

Тест усилителя

На этом этапе тестируем работу, на усилителе устанавливаем ток покоя выходного каскада. Ланзар прекрасно работает, хорошее звучание

Проверка ФНЧ показала, что все функционирует в нормальном режиме

Вначале я тестировал усилитель на имеющимся у меня слабеньком трансформаторе ТП-100 с напряжением вторичной обмотки 20v, но этого явно маловато для Ланзара. Поэтому пришлось искать источник питания по мощнее. У знакомого теле-мастера как раз оказался такой — ТС-180, от старого лампового телевизора. Мне оставалось только снять старую вторичную обмотку и намотать свою, из расчета на переменное напряжение 27v

Сделал все без каких либо проблем

Корпус усилителя

Теперь настала очередь изготовления корпуса для усилителя, шасси сделал из небольших алюминиевых уголков

прикинул как станет радиатор

Обшивать каркас будем фанерой, так как дефицитный алюминий я весь использовал на изготовление прежнего усилителя,

Торцы фанеры обрабатываем фрезой

Вид с тыльной стороны

Дальше все уже по знакомой технологии — шпатлевка, шлифовка наждачной бумагой, грунтовка, в общем все так, как и с основным коробом.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками И в конце корпус покрываем лаком

Здесь показан итоговый результат

Вид с другого ракурса

Смотрим как будет выглядеть со стороны этот комплекс — на мой взгляд, очень даже хорошо!

Монтаж деталей усилителя

Монтируем все в корпусе усилителя и надежно фиксируем

На фильтре низких частот немного подкорректировал регуляторы, то-есть увеличил расстояние между ними, а то было слишком близко относительно друг друга

На днище корпуса усилителя крепим опорные ножки из полиуретана

Упустил из виду пояснить, что в процессе монтажа, установил модуль защиты акустической системы, а индикаторные светодиоды разместил на фронтальной панели. Красный светодиод начинает светиться в случае появления в нагрузке постоянного напряжения, зеленый светодиод светится в течении трех секунд, это обусловлено системой плавного включения усилителя

Заключение

Подводя итог, можно констатировать, что мощности сабвуфера для домашнего кинотеатра вполне хватает, даже слишком! Отличные басы, чувствуется отчетливая напористость и упругость звучания. Абсолютно нет никакого хрипа, и прочих искажений даже близко.

Процесс изготовления сабвуфера своими руками

Ради того, чтоб немного отвлечься от работы и других проблем решил заняться постройкой саба из всякого хлама и остатков от других проектов… задача которого добавить бас и работать в паре с компьютерными свенами.

Теперь по-порядку:
— Работа над корпусом заняла несколько вечером на протяжении двух недель.
— Использовал остатки фанеры от постройки пола в багажнике, толщина 10мм
— Красил балоном в черный, затем лак

Хочу вам рассказать, дорогие господа радиолюбители, о том как я делал сабвуфер в свою комнату. Сперва хотел изготовить основной канал (на бас) на микросхеме TDA2050 и для двух сателитов – на TDA2030.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками Как вы знаете, так сделаны почти все недорогие китайские вуферы. Но потом немного поразмыслив решил не уподобляться китайским братьям и сделал заметно помощнее. На бас прикупил микросхему TDA7294, а для сателитов поставил уже упомянутую TDA2050. Думаю будет неплохо. Две колонки по 24 Ватта и основной мощностью в 60 Ватт.

Изготовление начал с корпуса . Это самая пыльная часть работы. Не стал углубляться в теорию по всяким там вычислениям параметров Тиля-Смоля для динамика и программ для обсчета объема ящика. Просто прикинул приблизительные размеры на глаз и выпилил лобзиком заготовки из плит ДСП. Соединял саморезами. Все места соединений промазывал клеем ПВА. Ящик должен получиться практически герметичным. Если останутся большие щели, то ни о каком басе можно и не мечтать. Настраивал только длину трубы фазоинвертора по наилучшему звуку.

Далее силовой трансформатор . Была идея изготовить импульсный БП, но тут на глаза попался силовой трансформатор ТС-270 от старого цветного лампового телевизора. Лучше уже перемотаю этот, чем буду лепить плату импульсника. Там ведь тоже надо мотать трансформатор. Да, ТС-270 имеет довольно большую мощность и с легкостью потянул бы даже два таких сабвуфера, но какой был в наличии. Снял с него обмотки, оставив только сетевую, намотал новые. Для питания микросхем надо двухполярное напряжение 2*25В, а для питания блока тембров и фильтра для саба – 2*14В.

Усилитель на TDA7294 . Схем и плат этого усилка есть множество на просторах интернета. Я использовал эти. Скажу только на счет резистора R10 на 3,3 Ом. Вместо него можно поставить и перемычку. Он и так перемкнет со средней точкой в блоке питания и фильтре НЧ. Не знаю зачем он там нужен, наверно для устранения фона, если подавать сигнал с другого источника. Плата проверенная и рабочая.

Рассмотрим стерео-усилитель для сателитов .Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками Знаменитая TDA2050. Схема подключения стандартная из даташита. Плата находилась в программе Layout 6.0, как макрос. Зачем изобретать велосипед, если все нарисовано до меня? Абсолютно все элементы подписаны. Просто повтыкал детальки и спаял.

Блок тембров . Известная схема на NE5532. Плата тоже была разведена. Оставалось только сделать ее по технологии ЛУТ. Переменные резисторы лучше приобрести новые, а не снятые с какой то старой гнилой техники – старые при регулировке могут "шуршать”. Корпуса всех резисторов надо спаять между собой медной проволкой и присоединить на общий провод. Не на минус питания, а на среднюю точку. Провода от платы к регулировочным резисторам как можно меньшей длинны, и желательно заэкранированые.

Фильтр НЧ . Это единственная плата, которую рисовал сам. Использован там операционный усилитель TL072. Все конденсаторы в звуковом тракте – только пленочные. Ни в коем случае никакой керамики! Керамику ставить только как блокировочные в фильтре питания. Схема и фото готовой платы прилагаются ниже.

Плату блока питания не рисовал. Просто взял кусок текстолита, разметил отверстия для конденсаторов и диодов, все аккуратно просверлил. Спаял навесом – и в путь.

Низкочастотный динамик 10ГД-30Б . Соглашусь, что не самый лучший вариант. Какой удалось достать по дешевке, такой и поставил. Тем более, на него не идет вся мощь TDA7294. Питание усилителя пониженное. Эта микросхема может спокойно работать от напряжения 2*35В.

Теперь испытания: для небольшой комнаты бас просто зверский! На среднем уровне громкости начинают скрипеть двери шкафа. Ну, соседи, держитесь! Я вам покажу кузькину мать!

В качестве сателитов прикупил две колонки 25АС-225 в хорошем состоянии. Не хотелось возиться еще и с корпусами сателитов.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками В общем осталось немного пошпаклевать корпус, пошлифовать и покрыть самоклейкой или чем-то другим. Еще не определился. Пока немного послушаю и порадуюсь качеству нового звука. В итоге получился неплохой аппарат за небольшие деньги и сделанный своими руками. Теперь он будет радовать мой слух, а также делать веселее жизнь соседям:) Все файлы печатных плат находятся в архиве. Сабвуфер изготовил и протестировал Бухарь.

Обсудить статью САБВУФЕР СВОИМИ РУКАМИ

Реальные эксперименты с электрошокером. Неожиданные результаты и выводы.

БЛОК ПИТАНИЯ ДЛЯ МОНИТОРА

Простой самодельный БП на 19В для питания LCD монитора. Схема и фото.

МУЛЬТИКОПТЕР

Знакомство с интересной новинкой – летающая радиоуправляемая платформа "мультикоптер".

Автомобильный сабвуфер своими руками

Что может быть лучше увлекательного времяпровождения за рулем? Ответ очевиден – увлекательная поездка с музыкой. Поэтому в салонах авто всегда устроены музыкальные проигрыватели.

Но хватит ли их громкости и качества звука, чтобы утолить жажду водителя-меломана и его окружения? Хватит, если подсоединить к аудиопроигрывателю сабфуфер.

Последний продается отдельно или идет в комплекте с аудиосистемой. Однако приобрести дорогостоящую комплектацию может не каждый, что по умолчанию наталкивает на вопрос как сделать сабвуфер в машину своими руками, прибегая к доступным материалам. Последних много, а значит, остается разобраться в самом устройстве сабвуфера.

Сабвуфер: назначение и классификация

Сабвуфер представляет собой звуковой усилитель, подсоединенный к динамику, который размещен внутри короба-колонки. Сабвуфер призван воспроизводить аудио на низких частотах, чтобы делать музыку громче и чище.

По мощности звука сабвуферы бывают:

  • Активными – со встроенными усилителем и кроссовером для получения высококачественного звучания и приема сигнала от разных источников.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками
  • Пассивными – без усилителя, подключаемыми к аудиосистеме напрямую, из-за чего последняя иногда перегружается и теряет прежнее качество звучания.
Преимущество первого вида перед вторым очевидно. Однако как сделать усилитель для сабвуфера своими руками, если соответствующую деталь можно приобрести за деньги отдельно? Платить – необязательно.
Читайте здесь — ТВ кабель своими руками: как подключить, соединить, удлинить и нарастить телевизионный кабель (110 фото и видео)

Типы сабвуферов. Активный и пассивный сабвуферы

Все многообразие моделей этих акустических систем, представленных на российском рынке AV-техники, можно классифицировать по ряду признаков. Типы сабвуферов

– первейший критерий классификации. Исходя из него, все модели акустики разделяют на две класса:

  • Активные сабвуферы
    ;
  • Пассивные сабвуферы.

Активный
сабвуфер

совстроенным усилителем. Такой вариант позволяет снизить нагрузку с внешнего усилителя или av-ресивера домашнего кинотеатра, перераспределив ее в пользу остальной пассивной акустики. Таким образом, выбор сабвуфера активного типа позволит обеспечить всем элементам акустической системы более высокий уровень выходного сигнала и его чистоту. Кроме того, расширенный диапазон сабвуфера
активного типа позволяет расширить границы динамического диапазона всего комплекса акустической системы домашнего кинотеатра. Еще одно существенная черта и преимущество, которым отличаются активные сабвуферы для дома – наличие кроссовера, значительно упрощающего подключение саба к остальным элементам системы и нивелирующего возможные искажения при воспроизведении низких частот, вызванные наличием других колонок. Таким образом, сабвуфер со встроенным усилителем позволяет размещать его в любом месте помещения, где это необходимо его владельцу.

Установка сабвуфера пассивного типа, не имеющего встроенного усилителя и кроссовера, приводит к разделению потенциала мощности внешнего усилителя на большее количество акустических колонок различного назначения.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками За счет этого обстоятельства помимо более низкой чистоты воспроизведения модели такого типа также весьма капризны в вопросах выбора идеального места для своей установки. Единственное их преимущество по сравнению с конкурентами активного типа – более доступная цена.

В силу этих причин большая часть моделей, которые предлагает каталог
сабвуферовинтернетмагазина Hi-Fi Design, принадлежат к активной акустике.

Активный сабвуфер: расходные материалы для усилителя

Энтузиасты спешат рассказать об изготовлении активного сабвуфера на базе:

  • Универсального зарядного устройства;
  • Блока питания;
  • Материнской платы;
  • DVD-проигрывателя;
  • Микросхем типа TDA 15-57 Q и т.д.

Перечисленные устройства разнятся между собой платами. Но наличие в этих платах трансформаторов, резисторов и конденсаторов делает возможным проектирование усилителя путем перестановки непосредственно деталей.

Остается только просмотреть тематические видеоролики о том, как сделать активный сабвуфер своими руками, вооружиться паяльником и мультиметром, найти подходящие расходные материалы, а после – приступить к работе.

Самодельный автомобильный сабвуфер

Наверно многие автолюбители мечтают о хорошем звуке в своём автомобиле… Именно для этого я решил вам помочь и написал статью о том как можно сделать самому автомобильный сабвуфер. Его главный плюс состоит в том, что его себестоимость будет значительно ниже, чем если вы приобретёте саб в магазине…
Ита-а-ак…(©Ян Арлазоров) берем два низкочастотных динамика, при этом один из них может быть неисправным (обмотка, например, горелая), но оба должны быть одинаковые по размерам, в идеале однотипные, я брал 75ГДН. Также нужно иметь хорошую доску толщиной 1.5-2см, размером по ширине не уже габаритов динамической головки с запасом в две толщины доски, также понадобится рейка около 30X30мм, клей обувной, но я думаю можно взять и «момент», брать эпоксидку думаю не стоит, т.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками к. она не эластична (мне так кажется, хотя можно попробовать) , саморезы, два винта с гайками длиной 4-5см. Ну и конечно ножовку, линейку, карандаш, две прямые руки, отвертку, паяльник, дрель, пассатижи, низкочастотный генератор (я использовал встроенный в цифровой тестер, он выдает около 50Гц, но можно попробовать использовать просто запись с крутым dram’n’bass ). Вроде не забыл ничего… хотя…

Делаем короб длиной около метра и внутренним размером, таким, чтобы в него четко входила динамическая головка, собираем саморезами на клей.

Далее крепеж динамика, из рейки делаем четыре брусочка и крепим их также клеем и саморезами.

Теперь делаем электрические контакты. Припаиваем провода (можно и просто прижать шайбами) к болтам. Сверлим два отверстия в корпусе (как на рисунке) под эти болты и прикручиваем их гайками резьбой наружу, а проводами внутрь корпуса.

Теперь дело за динамической головкой. Берем хорошую (рабочую) и припаиваем к ней недавно упоминавшиеся провода. На соответствующих болтах можно пометить полярность головки, хотя это и необязательно. Далее крепим головку к уже сделанному креплению из брусков внутри корпуса через резиновые шайбы (я использовал водопроводные прокладки) большими шурупами.

Затем герметизируем динамик в корпусе при помощи, например, пластилина (так делал я), но можно придумать и что-либо лучшее…

Подключаем к клеммам усилитель на вход которого подаем низкочастотный сигнал и начинаем медленно двигать пассивную динамическую головку внутрь корпуса, внимательно слушая звук, стараемся поймать максимум громкости. Пропустили? Вытягиваем немного за подготовленные петельки и снова стараемся найти максимум. Чтобы динамик не падал в корпусе, прикрепим временно к нему брусочки из рейки шурупами.

Вот мы нашли наилучшее положение. Теперь помечаем это место, вытаскиваем динамик, крепим крепеж (брусочки) динамика также на клей и саморезы, отпиливаем излишки корпуса. Аналогично первому закрепляем этот динамик, герметизируем пластилином или чем-то еще (замазкой оконной, например .Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками Можно внутрь натолкать ваты, как обычно делают, но по моему звук становится хуже.

Теперь для подключения к усилителю нужен низкочастотный фильтр (его кстати можно поставить внутрь корпуса, но у меня для сабвуфера стоит отдельный усилитель с низкочастотным фильтром с полосой до 1200Гц), можно взять например от колонок С90 (мой первый вариант).

Вот в пинципе и все… Можно покрасить, заморить, залачить и обтянуть бока тканью. Усилитель можно встроить вовнутрь, хотя я не знаю как при этом решить вопрос с охлаждением — система то закрытая и не вентилируется. Не пробовал еще отделывать стенки изнутри мягким, по моему может стать лучше.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Короб для сабвуфера: классификация

Готовый сабвуфер соединяется с динамиком посредством проводки, после чего тематические элементы помещаются в короб. От последнего также зависят акустические свойства (звук может быть направленным или рассеянным).

Поэтому в зависимости от требований пользователя короб для сабвуфера бывает:

  • Рупорным – отличается рупорной формой для направления звука в определенную точку;
  • Закрытым – располагает усилителем и излучателем внутри себя;
  • Фазоинверторным – имеет отверстия разных диаметров для создания особого звукового эффекта;
  • Пассивным – клон фазоинверторного короба, но уже с дополнительным диффузором, который не располагает звуковой катушкой;
  • Бандпассом – имеет несколько секций внутри себя, в которых в зависимости от типа Бандпасса могут располагаться от одного до нескольких фазоинверторов при условии, что часть секций пустует;
  • Резонаторным с 4 волнами – представляет собой трубу, звучание которой на порядок качественнее того, которое демонстрируют аналоги.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками

Выбор конкретного вида короба зависит от требовательности пользователя и места размещения сабвуфера непосредственно в машине – в багажном отсеке, под сидушкой, на расположенной сзади полке либо по центру спереди.

Проектировка корпуса

На следующем этапе решение вопроса о том, как своими руками сделать сабвуфер, предполагает проектирование короба для будущего устройства. Для этого вам необходимо применить компьютерную программу WinISD 0.44. Без нее собрать работающий инструмент будет практически невозможно. Дело в том, что программа WinISD затребует параметры динамика и позволит разработать сразу несколько видов короба. Самым производительным из них является бандпасс шестого порядка. Он представляет собой прямоугольный кубический объект, внутри которого расположена специальная перемычка. На нее и будет крепиться динамик.

Стоит отметить, что система бандпасса имеет несколько отверстий для установки фазиоинверторных камер. Роль последних могут сыграть обычные металлопластиковые трубки, которые используются в сантехнике. В конечном итоге полученный корпус должен быть максимально загерметизирован. В качестве материала, предохраняющего его от пыли, воды и влаги, можно использовать слой войлока, ваты либо поролона. Также стоит отметить, что толщина изоляционного средства должна составлять минимум 20 мм. Самую высокую плотность на стыке имеет съемная крышка, поэтому дополнительно обрабатываем его слоем ваты либо поролона.


Все основные моменты в вопросе о том, как своими руками сделать сабвуфер, рассчитывает программа WinISD. Именно она подбирает оптимальные значения цифр для корпуса, исходя из характеристик динамика. Все, что требуется от вас, – как можно точнее воплотить все размеры. Тогда вам удастся сделать своими руками сабвуфер с качественным звучанием музыки на любых частотах.

Сабвуфер для авто: выбор динамиков

Отвечая на вопрос, как сделать короб для сабвуфера своими руками, остается только определиться с материалом, который поможет его изготовить.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками

И здесь на помощь приходит ДСП 16-40 мм. Она прекрасно передает акустику.

Обработка ДСП также выше всяких похвал: материал легко поддается распиливанию, оклеиванию и окрашиванию, что способствует созданию сабвуфера в любом желанном стиле.

Сборка короба под сабвуфер подразумевает следующие операции:

  • Проектирования короба нужных размеров;
  • Распиливание листов ДСП на нужные фрагменты;
  • Создание в ДСП-фрагментах отверстий под проводку, динамик;
  • Создание внутренней секции под усилитель и другие элементы;
  • Внутренняя обшивка ДСП-фрагментов карпетом для звукоизоляции;
  • Встраивание внутрь короба усилителя, динамика, проводки;
  • Сборка короба посредством саморезов или жидких гвоздей;
  • Грунтование и окрашивание короба при необходимости.
Объем пустотелости короба для сабвуфера и его размеры можно рассчитать заранее, используя приложения SpeakerShop либо WinlSD beta. Они же помогут понять, как сделать сабвуфер для компьютера своими руками, где уровень требуемого звука всегда отличается от соответствующего параметра касательно авто.

Сабвуфер: выбор динамика для дома, авто, компьютера

В зависимости от места пользования сабвуфером пользователь должен определиться, какой динамик будет распространять его аудио.

Специалисты рекомендуют уделять внимание диаметру динамика:

  • 10-12-дюймовый – оптимальный вариант для транспортного средства при условии, что оно легковое;
  • 6-10-дюймовый – предельный диаметр динамика для сабвуфера, который будет располагаться по соседству с компьютером, т.к. пользователю сильная громкость будет только мешать и вредить;
  • 10-дюймовый и более – динамик среднего и большого диаметра позволяет полноценно наслаждаться музыкой, даже если слушатель находится в другой комнате (особенно, если жилье частное).

Вывод напрашивается сам собой: выбирая 10-12-дюймовый динамик для автомобильного сабвуфера, пользователь сразу решает вопрос, как сделать сабвуфер для дома своими руками, т.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками к. в домашних и автомобильных условиях требуемые громкость и качество звука совпадают.

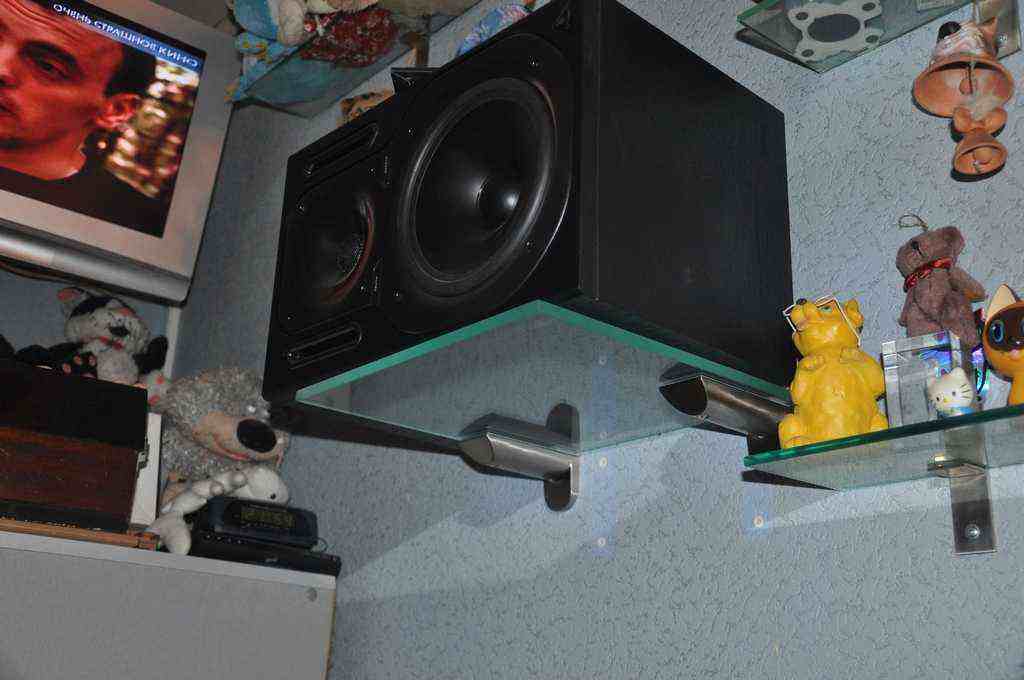

Фото сабвуферов своими руками


Помогите сайту, сделайте репост

0

Как сделать домашний кинотеатр своими руками?

Возможно ли создать своими руками такой домашний кинотеатр, который позволит наслаждаться просмотром не хуже того, что демонстрирует обычная, но заводская система? Далеко не все имеют возможность приобрести подобные системы для дома, а потому попробовать сделать это самостоятельно все-таки можно.

Стеллаж для кинотеатра

Хорошо, когда вся необходимая техника располагается в специально отведенной для этой цели зоне. Достаточно всего лишь измерить ее параметры для того, чтобы сделать полки нужного размера. Стена, на которой они будут расположены, предварительно должна быть подвергнута тщательной звукоизоляции, в противном случае и соседи получат сомнительное наслаждение от домашнего кинотеатра, чего лучше не допускать во избежание конфликтов.

Экстерьер комнаты

В домашнем кинотеатре, несмотря на обилие техники, все должно стоить и лежать на своих местах. Даже кресла или диваны расставляются продуманно, также следует позаботиться о спцеиальном освещении, которая нужна для создания особой атмосферы.Для усилителя и колонок лучше сделать отдельные полочки, впрочем, для всей техники, входящей в состав домашнего кинотеатра, подготавливаются свои места для более качественной расстановки.Звукопоглощающие ткани на стенах станут лучшим дополнением для звукоизоляции, так как таким образом можно обеспечить улучшение качества звука, что тоже немаловажно. Ну и конечно, следует убрать из такой комнаты все лишнее, так как внимание всех зрителей должно фокусироваться исключительно на том, что происходит на экране в конкретный момент времени.

Требуемое оборудование и материалы

Для самостоятельной установки домашнего кинотеатра понадобятся:

  1. Плазменный телевизор достаточно большого размера, чем больше, тем лучше.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками
  2. Сабвуфер.
  3. Усилитель.
  4. Минимум 4 колонки.
  5. Коробка для каждого динамика.
  6. Стеллаж для домашнего видео центра.
  7. ПК.

Главное в кинотеатре именно то, на что вы будете смотреть, поэтому необходим хороший большой плазменный телевизор. К нему нужно подключить усилитель, у которого есть выходы минимум на 4 динамика и для громкого и приятного звука сабвуфер. Без усилителя сабвуфер не даст нужного эффекта. Также без коробок, звук колонок будет неприятен. Поэтому нужно либо купить их уже в коробках, либо поместить их туда самостоятельно. Как это правильно сделать, можно найти в интернете, создание коробок не составит много труда. После того как вы собрали все необходимое можно начинать выставлять на полку.

Колонки должны быть установлены таким образом, чтобы создать стерео эффект, тогда как усилитель с сабвуфером монтируются по центру и направляются непосредственно на зрителей в том числе для того, чтобы ими можно было беспрепятственно управлять, используя ДУ, в этом случае вставать с места, отвлекаясь от просмотра и мешая тем, кто тоже находится в комнате, также не придется. Определенную роль играет и качество просматриваемых фильмов, которые лучше предварительно записывать на DVD-диски в HD или HDTV, в противном случае нужного эффекта достичь не удастся ни на одном домашнем кинотеатре. Конечно, не исключается и онлайн-трансляция,однако в этом случае она должна вестись только из качественных, заблаговременно проверенных источников.

Дополнительные возможности

Домашний кинотеатр, созданный своими силами – это гордость за самого себя, а если его еще и удалось удачно расположить на предварительно подготовленных своими же руками полках, то можно задуматься и о дополнительных возможностях. В частности, следует попробовать использовать такую технику не только для просмотра киноновинок, но и для других целей. Учитывая, что фильмы просматриваются преимущественно по вечерам, нельзя допустить, чтобы днем сабвуфер и усилитель простаивали просто так, с их помощью можно качественно прослушивать любимую музыку, особенно, если учесть, что колонок для этого теперь как минимум четыре!

Вомзожности самодельного домашнего кинотеатра можно расширить еще больше в том случае, когда в состав его входит телевизор той модели, что поддерживает подключение к игровым приставкам.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками В этом случае можно создать дополнительно самую настоящую игровую комнату, наслаждаясь с друзьями любиыми играми на большом экране. Впечатления от этого можно получить непередаваемые и уж точно не сравнимые с теми, что дает обычная приставка.

Как создать систему домашнего кинотеатра



Ваш новый домашний кинотеатр может быть самой умной покупкой, которую вы когда-либо совершали.

Ничто не объединяет семью, как отличный фильм, телешоу или финал чемпионата мира в уютном домашнем кинотеатре. Внезапно ваш дом - это классный дом, а дождливая субботняя ночь  -  прекрасный выбор для каждого.

Хотите хорошую новость? Есть бесчисленные вариации - от элитных домашних кинотеатров, достойных режиссера Голливуда из первой десятки, до очень доступных вариантов, которые могут поместиться в гостевую спальню, но при этом сотрясать стены. Добавьте все возможности современного подключения (домашние кинотеатры могут принимать аудиоконтент от мобильных и сетевых устройств и легко превратить каждую комнату в концертный зал), и ваша  киносистема станет инвестицией в счастье.

В этом руководстве вы изучите домашние кинотеатры от и до. И если в конце у вас все еще останутся вопросы, мы всегда здесь, чтобы помочь. Так что, без дальнейших церемоний, давайте начнем.


Быстрый переход:

- Шпаргалка для покупателя домашних кинотеатров

- Итак, что такое система домашнего кинотеатра?

- Построение системы домашнего кинотеатра.

- Какие существуют системы домашнего кинотеатра?

- Защита электропитания, кабели и пульты дистанционного управления.

- Мебель для домашнего кинотеатра.

- Домашний кинотеатр: часто задаваемые вопросы.


Шпаргалка для покупателя домашних кинотеатров

Если вы не любите читать, прочтите хотя бы это.Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками

Хотите узнать только самое необходимое? Как скажите! Вот основные моменты, которые следует учитывать при выборе системы домашнего кинотеатра:

  • Телевизор. Если у вас еще нет телевизора для создания домашнего кинотеатра, вам он понадобится. Если уже есть и это не 4K HDR ТВ,  - подумайте о том, чтобы приобрести новый, потому что они необычные. Кроме того, учитывая все возможности подключения, вы будете готовы к будущему. Сегодняшние новые смарт-телевизоры легко подключить к чему угодно: будь то видеоисточники или смартфоны,  -  и все это благодаря современным интерфейсам и встроенному Wi-Fi/Bluetooth.
  • Ваша комната. Одни системы домашнего кинотеатра имеют большие колонки, другие маленькие. (Технически, когда речь заходит о качестве звука, большие напольные акустические системы лучше, но некоторые бренды предлагают малые и средние колонки, которые, несмотря на их размер, оставляют позади большую напольную акустику.) Важный момент: учитывая размер комнаты, интерьер и ваши предпочтения в стиле, подумайте о том, какие акустические системы вы хотите с точки зрения дизайна:  это в дальнейшем приведет вас к выбору AV-ресивера. (P.S. Некоторые большие колонки очень привлекательны, некоторые выполнены в сдержанном «классическом» стиле, а какие-то из них можно скрыть в стенах и потолках).
  • Потоковые устройства. Хотите узнать ещё одно удивительное преимущество домашнего кинотеатра? Правильно подобранный для него AV-ресивер обладает множеством талантов. Один из них - потоковая передача аудио практически из всего: с вашего компьютера, телефона или планшета... и из онлайн-приложений, таких как TIDAL и Spotify. Более того, если у вас дома есть беспроводные динамики, ресивер вашего домашнего кинотеатра может подключиться к ним, поэтому вы можете воспроизводить свою музыку по всему дому.
  • Простота настройки. Если для вас «простота» в отношении настройки  - самый важный критерий выбора, обратите внимание на «домашний кинотеатр в коробке».Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками Преимущество: такая конструкция не доставит проблем: все включено в комплект и легко сочетается. Недостаток: домашний кинотеатр в коробке немного напоминает «ужин на скорую руку»: вроде бы все есть - индейка, картофель, соус и зеленые бобы. Всего 5 минут  -  и  готово. Но если у вас есть время, ничто не сравнится с домашней кухней из тщательно отобранных и хорошо приготовленных продуктов. (Перевод на русский: если сможете, покупайте домашний кинотеатр на отдельных компонентах).

Итак, что такое система домашнего кинотеатра?

Очевидно, что хороший телевизор или проектор и экран являются основой домашнего кинотеатра. Но если вы подумаете о его системе как о театральной постановке, то ТВ  -  это сцена, а звук  - все остальное, от сценария и актеров до музыки и зрелищности. Настоящей магией таких систем является многоканальный окружающий звук.  Значит, аудиокомпоненты  -  именно то, что необходимо правильно выбрать, чтобы получить правильную систему домашнего кинотеатра у себя дома.

Как правило, система домашнего кинотеатра включает в себя следующие компоненты:

  • Телевизор или проектор и экран.
  • Источник видео. (Например, сигнал вашего кабельного или спутникового провайдера или проигрыватель Blu-ray.)
  • Ресивер для домашнего кинотеатра. (То где сосредоточена сила и мозг. Также то к чему все подключается.)
  • Комплект акустики, включающий (но не ограничиваясь ими): центральный динамик, правый и левый передние громкоговорители, специальные колонки для Dolby Atmos и сабвуфер или два сабвуфера.

Теперь давайте более подробно рассмотрим все различные компоненты, которые составляют систему домашнего кинотеатра, попутно останавливаясь на наших советах, и обсудим плюсы и минусы каждого из них.


Построение системы домашнего кинотеатра.

Собираем кусочки вместе.

Телевизор или проектор и экран.

Сабвуфер своими руками для домашнего кинотеатра: Активный домашний сабвуфер своими руками

Красивая картинка - ключ к большому домашнему театру, и мы не можем не сказать это еще раз: чем больше тем лучше. Итог: мы настоятельно рекомендуем покупать только 4K HDR-телевизор, а если вы можете позволить себе OLED, то еще лучше.

Если вы собираетесь выделить под кинотеатр отдельную комнату это не только очень интересно, это означает, что вы можете установить там видеопроектор. Современные новейшие 4K-проекторы отличаются высочайшим качеством картинки. Как правило, проектор устанавливается на потолке комнаты, а экран остается неподвижным (стационарным) или скрывается как рулонные шторы - моторизованный экран. (Иногда мы добавляем такие экраны к большому ТВ)

Видеоисточники.

Ваши любимые шоу и фильмы могут поступать с любого количества устройств, обычно это ТВ-приставка. Плееры Blu-ray и медиаплееры 4K, которые дают вам захватывающие ощущения и чрезвычайно богатый звук в домашнем кинотеатре. То же самое происходит с Apple TV и приставками на Android платформе: они подключаются к Интернету и передают контент от постоянно растущего списка поставщиков (например, Netflix, HBO GO, Hulu). Кроме того, в отличие от некоторых старых телевизоров, такие устройства, как Apple TV, автоматически обновляются, когда становятся доступными новые приложения, игры и / или шоу.

Теперь о звуке...

Акустика для домашнего кинотеатра.

Когда дело доходит до звука, то имеет смысл сначала выбрать акустические системы, потому что, во-первых комплект акустики, как правило, стоит дороже всего остального, во-вторых, выбор колонок поможет определиться с выбором ресивера. Все просто: большие акустические системы потребуют большие мощности, маленьким колонкам нужно меньше, а от этого напрямую зависит и выбор ресивера. Кроме того, больше колонок означает, что потребуется больше каналов на ресивере. И для наиболее впечатляющего звука, возможно, вы захотите рассмотреть возможность добавления новейших технологий домашнего кинотеатра: Dolby Atmos. (Мы скоро расскажем о Dolby Atmos, а упомянули об этом здесь, потому что для системы Dolby Atmos требуется еще несколько динамиков).

Сколько динамиков вам понадобится?

Это зависит от вас. Опять же, когда дело доходит до звука, больше всегда лучше, и есть буквально десятки комбинаций динамиков, которые могут создать настоящий звук домашнего кинотеатра. Традиционно он включает в себя 5 динамиков: центральный, левый и правый, два задних левых и правых и, конечно же, сабвуфер. Типичная настройка выглядит следующим образом.

Центральный канал, из которого исходит большинство диалогов, должен быть сосредоточен чуть ниже телевизора. (Хотя некоторые центральные каналы, встроенные в стены, размещают над телевизором). Левый динамик стоит слева, а правый справа. Два задних динамика расположены или установлены в задней части комнаты, за зрительской аудиторией. Как правило, левый и правый фронтальные (передние) динамики больше, чем левый и правый тыловые (задние) динамики.

Пример конфигурации домашнего кинотеатра 5.1  1) Точка прослушивания. 2) Фронтальные каналы. 3) Центральный канал. 4) Сабвуфер. 5) Тыловые каналы.

Что означают каналы?

Есть различные конфигурации акустических систем для домашнего кинотеатра 5.1 и 7.1 и 11.2, и 5.1.2 и так далее. Что все это значит? Если вы подумаете о каналах как о динамиках, то первое число (например, 7 в системе 7.1) - это количество каналов или семь динамиков в данном примере. Второе число (. 1) означает, имеет ли система сабвуфер или нет (так что .1 в системе 7.1  -  это один сабвуфер). Последнее число, например .2 в системе 5.1.2, означает, сколько динамиков Dolby Atmos установлено. Таким образом, домашний кинотеатр 5.1.2 означает 5 динамиков, 1 сабвуфер и 2 динамика Dolby Atmos.

Как мы уже говорили выше: думайте о каналах как о динамиках. И хотя большинство музыкальных форматов требуют только два канала (левый и правый), для истинного любителя домашнего кинотеатра нет пределов. В двух словах: чем больше каналов, тем больше динамиков вы можете добавить. И чем больше динамиков вы добавите, тем лучше и более захватывающий звук вы получите.

Как минимум, вам потребуется 5 каналов... но мы очень, очень (два раза очень) рекомендуем установить по крайней мере 7. С семью каналами вы испытаете дома ощущения, похожие на современный кинотеатр: большой, возбуждающий, нависающий, звук настоящего кинозала.

Пример конфигурации домашнего кинотеатра 7.1  1) Точка прослушивания. 2) Фронтальные каналы. 3) Центральный канал. 4) Сабвуфер. 5) Боковые каналы. 6) Тыловые каналы.

Давайте разберем преимущества многоканальных систем:

  • Старая добрая стереосистема теперь называется 2.0 (два канала, два динамика).
  • Добавьте сабвуфер для впечатляющего баса и теперь у вас есть 2.1. "2" относится к двум передним динамикам, а сабвуфер - к ".1".
  • Добавим динамик центрального канала, чтобы диалоги всегда шли из центра экрана (особенно важно, если вы сидите немного в сторону) и у нас есть "3.1".
  • Добавьте еще два динамика в задней части комнаты для объемного звучания и мы получим систему "5.1". (5.1 был стандартом объемного звука еще нескольких лет назад, до того как началась безумная гонка за количеством каналов.)
  • Большие комнаты, особенно там, где ваш диван находится на расстоянии от задней стены, могут потребовать боковых и задних объемных динамиков, что приведет нас к конфигурации "7.1".
  • И наконец, финальный аккорд (или Coup de grâce если угодно): Dolby Atmos, где мы размещаем 2 или более динамиков в потолке. Теперь мы говорим о реальном 3D-звуке, Где любой звук может парить в любой точке пространства. Напомним: система "7.2.1" имеет три динамика спереди, два по бокам, два в задней части комнаты и пару в потолке. Плюс сабвуфер, который обычно находится сзади, но может стоять где угодно.
Большие или маленькие колонки?

Десять-двадцать лет назад большинство наших клиентов при выборе домашних кинотеатров предпочитали колонки поменьше. В наши дни речь прежде всего идет о качестве звука - насыщенный, подлинный звук кино можно получить только с помощью больших напольных динамиков в отличие небольших полочных колонок или недорогой акустики, встроенной в стену. Обычно мы говорим, что чем больше, тем лучше, но в любом случае всё зависит от ваших личных предпочтениях и декора комнаты. (Качественные встраиваемые в стены акустические системы, предназначенные для домашнего кинотеатра, и высококлассные полочные колонки все же существуют.)

Предостережение: две передних, левая и правая акустические системы, являются наиболее важными. Они обеспечивают основную часть "удара", который исходит от музыки и звуковых эффектов. Кроме того, важно, но не критично, чтобы все динамики соответствовали одной звуковой тональности. Желательно собрать комплект из акустики и серии колонок одного и того же производителя.

Сравнительные размеры напольных и полочных колонок. У напольных колонок, как правило, больше динамиков чем у полочных. У данных напольных колонок  в отличии от полочников есть два низкочастотных драйвера для лучшего баса. Очевидно, что напольная акустика «даст вам больше музыки» чем полочная.



Самая распространенная конфигурации акустических систем.

Все начинается с пары динамиков: левый и правый, по обе стороны от телевизора. Это система 2.0, или 2-канальная конфигурация; то, что мы все называем "стерео". Это стандарт прослушивания музыки в течение многих лет. Это могут быть полочные, напольные или встроенные в стену и потолок  колонки, - в зависимости от доступного пространства и уровня, а также средств и усилий,  которые вы готовы вложить в установку.

Чтобы было понятно: система 2.0 с двумя более или менее приличными колонками - серьезное улучшение по сравнению с динамиками телевизора. (Сегодняшние чрезвычайно тонкие телевизоры имеют очень маленькие динамики внутри, которые дребезжат и искажают звук.) Но система 2.0 технически не является домашним кинотеатром. Для звука домашнего кинотеатра вам нужно как минимум 3 динамика (левый, правый и центральный канал). Подлинный объемный звук потребует их минимум пять (левый, правый, центральный и два задних).

Старая добрая пара колонок теперь называется «Система 2.0»

Добавьте динамик центрального канала.

При добавлении динамика центрального канала вы получаете настройку 3.0. Колонка центрального канала устанавливается между левыми и правыми громкоговорителями. Её идеальное место установки под или над ТВ. Добавление центрального канала означают, что вы на пути к созданию вашего домашнего кинотеатра. Более того, диалоги гораздо легче услышать и понять, когда  появляется акустика центрального канала.

Добавьте колонку центрального канала и вы получите «Систему 3.0». На схеме: 1) Точка прослушивания. 2) Фронтальные каналы. 3) Центральный канал.

Когда необходим саундбар?

Если у вас очень мало места, звуковая панель (саундбар) - простой способ улучшить звук домашнего кинотеатра, приложив совсем небольшие усилия. Он поставляется с левым, правым и центральным динамиком внутри, обеспечивая аккуратное, простое в установке решение 3.0. И в зависимости от  бюджета и размера комнаты вы всегда можете добавить к нему акустические системы окружающего звука.

Классический саундбар заменяет три канала: 2) Центральный, 3) Фронтальные правый и левый.

Существуют активные саундбары способные заменить все пять колонок домашнего кинотеатра. Ощущение присутствия тыловых каналов возникает за счет отражения звука от стен или потолка. Такие саундбары называют «Звуковой проектор»

Сабвуфер, часть 1: мурашки по коже.



Сабвуфер - это опорный полузащитник в домашнем кинотеатре... и это то, как вы чувствуете — как буквально чувствуете действие. Насколько тяжел этот грохочущий валун в "Индиане Джонсе"? Включите сабвуфер, и вы не просто услышите его, вы почувствуете, что он идет через дрожь в груди. (Или вибрирующий журнальный столик, собака, ныряющая от страха под стол, и т.д.) И поверьте, два саба или больше  -  это не перебор! (См. Часть 2.)

Хороший сабвуфер берет на себя не только львиную долю басов, - он проясняет и усиливает низкие частоты  (а некоторые из них настолько низкие, что мы, люди, не можем их слышать). Но можем чувствовать их. Отсюда и мурашки по коже.

.

Как правило, сабвуфер размещают рядом с фронтальными колонками. Но даже если сабвуфер будет установлен не у телевизора, вам будет достаточно тяжело понять где именно он находится. На схеме: 1) Сабвуфер. 2) Фронтальные каналы. 3) Центральный канал.

Сабвуфер, часть 2: еще больше мурашек по коже.

Мы видим это все больше и больше: любители домашнего кинотеатра устанавливают два или более сабвуфера вместо одного. Во всех комнатах есть область, где бас быстро спадает, и второй сабвуфер помогает исправить эту проблему. (Некоторые из домашних кинотеатров в наших магазинах оборудованы пятью сабвуферами, и у одного из владельцев компании в собственном кинозале тоже установлено пять сабвуферов. Он не разрешил нам размещать фото своего кинотеатра, но поверьте: там действительно стоит пять сабов от SVS. Если вы можете разместить у себя больше одного сабвуфера, - сделайте это.)

Очевидно, вам понадобится пространство для большего количества сабвуферов (и бюджет, чтобы купить их), но чистый результат с двумя или более сабвуферами это лучшая басовая характеристика и гораздо более приятный бас для оптимального эффекта объемного звука. (Если вы задумались о дополнительном сабвуфере, не стесняйтесь присылать несколько фотографий вашей комнаты нашим экспертам, мы дадим вам рекомендации по наилучшим сценариям расстановки таких приборов в вашей комнате).

Добавьте второй сабвуфер для более равномерного распределения басового тембра в вашей комнате. Большинство новых AV-ресиверов имеют два выхода для подключения сабвуфера. На схеме: 1) Сабвуфер. 2) Фронтальные каналы. 3) Центральный канал.

Системы домашнего кинотеатра 3.1

Некоторые люди останавливаются на трех динамиках (центральный, правый и левый) и сабвуфере. Это называется системой динамиков 3.1. То есть перед нами та же конфигурация, что и в современных саундбарах. («.1» это сабвуфер.) Система 3.1 дает вашему телевизору немного эффекта домашнего кинотеатра, хотя и не соответствует  его реальному объемному звуку. Но если у вас нет места для полноценного  кинозала, «3.1» будет наилучшим вариантом.

Если у вас нет места для размещения тыловых колонок, система 3.1 будет наилучшим вариантом. На схеме: 1) Точка прослушивания. 2) Фронтальные каналы. 3) Центральный канал. 4) Сабвуфер.

Системы домашнего кинотеатра 5.1

Базовая традиционная конфигурация домашнего кинотеатра - система домашнего кинотеатра 5.1 с  пятью или более динамиками: центральный динамик, левый и правый громкоговорители, задний левый и правый громкоговорители и, конечно же, сабвуфер. Типичная настройка выглядит как изображение ниже.

Система 5.1 это классика жанра. На схеме: 1) Точка прослушивания. 2) Фронтальные каналы. 3) Центральный канал. 4) Сабвуфер. 5) Тыловые каналы.

5.1.2 и больше? Вот это уже другой разговор!

В течение многих лет система домашнего кинотеатра 5.1 считалась crème de la crème. Теперь нет. Множество последних технологических прорывов сейчас выводят домашний кинотеатр на уровень, равный (а в некоторых случаях даже выше) лучшим кинотеатрам мира. И один из самых больших прорывов произошел благодаря Dolby Laboratories.

Несколько лет назад гуру звука из лаборатории Dolby придумали способ сделать то, что некоторые называют “3D-объемным звуком", с помощью новой технологии под названием Dolby Atmos («Atmos» сокращение от Atmosphere). На самом деле Dolby Atmos создает звуковой слой, который не только парит над аудиторией, но и возникает над ней в разных областях. И он делает это так хорошо, что вы можете точно определить конкретные звуки в определенных местах замкнутого воздушного пространства.

Конфигурация 5.1.2 включает две дополнительные колонки для верхних каналов Atmos. На схеме: 1) Точка прослушивания. 2) Фронтальные каналы. 3) Центральный канал. 4) Сабвуфер. 5) Тыловые каналы. 6) Потолочные колонки Dolby Atmos.

Как это можно описать? Отличным примером того, как работает домашний кинотеатр с Dolby Atmos, может стать фильм «Дюнкерк» 2017 года. (В этом примере, домашний кинотеатр 5.1.2, где ".2 "это две колонки Dolby Atmos, работающие наверху.)

Вы часть тихого разговора между небольшой группой обеспокоенных солдат на пляже (центральный громкоговоритель). Слева на заднем плане (левый громкоговоритель): вы слышите бормотание других солдат. На противоположной стороне (правый громкоговоритель)  -  устойчивый рев волн, чайки, парящие над пляжем (Dolby Atmos) и ныряющие за рыбой. В отдалении, за пляжем (левый и правый тыловые динамики), - разрывы снарядов немецких 88-мм зенитных пушек становятся всё ближе. Внезапно, из ниоткуда, взрыв всего в 50 метрах и настолько громкий (сабвуфер + каждый динамик), ваши колени поджимаются. И затем - прежде чем вы их даже увидите, вы их услышите - звуки полудюжины самолетов Messerschmitt 109, идущих низко, проходя прямо над головой (Dolby Atmos) с оглушительным ревом, и тысячи 20-мм снарядов свистят прежде, чем попасть в песок. (Круто, но особенно Dolby Atmos.)

Мы видели, как люди поворачивают и/или втягивают голову в плечи, непроизвольно реагируя на звуки Dolby Atmos – это действительно круто. Чтобы получить тот же эффект, вам понадобится ресивер с поддержкой Dolby Atmos и как минимум два динамика с поддержкой Dolby Atmos (в дополнение к другим динамикам домашнего кинотеатра). Акустические системы Dolby Atmos могут быть встраиваемыми в потолок (заподлицо с потолком, а основная часть скрыта за гипсокартоном), настенными или накладными, которые можно повесить на стену или установить сверху на фронтальные или тыловые динамики. (Большинство производителей акустических систем уже выпускают колонки Dolby Atmos, а почти все современные AV-ресиверы поставляются с декодером Dolby Atmos на борту.)

Домашний кинотеатр с потолочными колонками Dolby Atmos. Вид в перспективе.

Правильное размещение верхних каналов Dolby Atmos в конфигурации 5.1.2 На схеме: 1) Точка прослушивания. 2) Фронтальные каналы. 5) Тыловые каналы. 6) Потолочные колонки Dolby Atmos.

AV-ресиверы для  домашнего кинотеатра.

Аудио / Визуальный (AV) ресивер не только приводит всю систему в действие. Он мозг всей системы. Работа ресивера заключается в получении, интерпретации, а затем обработке телевизионного аудиосигнала (кабельное или спутниковое тв), поступающего в дом, прежде чем отправлять его в конечный пункт назначения: на ваш телевизор и динамики. Для работы домашнего кинотеатра вам понадобится AV-ресивер с не менее чем пятью каналами и одним выходом сабвуфера. Мы настоятельно рекомендуем приобрести AV-ресивер с Dolby Atmos на борту и семью каналами как минимум,  - но только если ваша комната может вместить все эти колонки или если вы планируете сохранить свою аудиосистему на продолжительное время. Мало того, что это позволит вам в будущем увеличить количество колонок, - вы гарантировано получите звук кинотеатра в домашних условиях.

Акустические клеммы к которым следует подключать колонки верхних каналов Atmos будут обозначены на вашем ресивере надписью «HEIGHT»

Хороший AV-ресивер для домашнего кинотеатра может выполнять множество функций, таких как:
  • Правильно интерпретировать все звуковые данные и назначить канал для каждого динамика.
  • Отправить звук на любые дополнительные проводные и беспроводные динамики по всему дому. (Хороший ресивер это основной аудио-концентратор вашего дома и/или машина для вечеринок.)
  • Если он беспроводной, он сможет передавать что угодно из любой точки мира. Ваша музыкальная библиотека, ваши любимые потоковые музыкальные станции и так далее.
  • Позвольте вашему Blu-ray плееру сиять с звездным звуком.
  • Переключайтесь между несколькими режимами звучания, от объемного звука Dolby Cinema до «Живой концерт» и «Стерео» (для вашей музыки) и другими режимами.

Denon AVC-X8500H это первый в мире 13.2-канальный AV-усилитель. При помощи такого устройства вы можете максимально реализовать конфигурацию Dolby Atmos в домашних условиях. Аппарат может работать в системах 7.1.6 или 9.1.4

Хотя недорогие ресиверы могут нести на борту все необходимые функции, они обычно не имеют достаточной мощности, чтобы кинотеатр действительно звучал впечатляюще. Для примера, скутер и спортбайк. Хотя у обоих есть два колеса и двигатель, и оба они доставят вас через весь город, только один из них сделает это в захватывающем и волнующем стиле.

Схема подключения колонок домашнего кинотеатра. Все колонки и сабвуфер подключены к AV-ресиверу.

Другой вариант? Установите AV-процессор и усилитель.

Если вы располагаете серьезным бюджетом и хотите получить нечто большее, рассмотрите раздельные аудиокомпоненты. В случае с AV-процессором и усилителем вы не полагаетесь на один блок (AV-ресивер) для распределения и усиления сигнала. Вместо этого у вас есть блок (AV-процессор), который предназначен для обработки и распределения сигнала, и второй блок (многоканальный усилитель), предназначенный для усиления.

Хотите еще лучше? Установите вместо одного многоканального усилителя больше отдельных! Вплоть до отдельного для каждого канала (встречается и такое). Проще говоря, чем больше мощности в усилителе, тем меньше ему приходится работать на то, чтобы всё звучало действительно хорошо.

Информационная перегрузка? Тайм-аут. Остановимся.

Мы подумали, что это хорошее место для того, чтобы остановиться на секунду и напомнить вам: мы можем помочь вам сделать правильный выбор. Мы устанавливали домашние кинотеатры с момента их появления... так что, если вы готовы: просто пришлите нам несколько фотографий своей комнаты, обозначьте рамки бюджета, с которым нам нужно работать, расскажите что-нибудь еще о том, что мы должны знать (о вашем интерьере, вкусе в кино, что  хотите в домашнем кинотеатре, и т. д.), и  получите от нас готовый проект системы со ссылками на необходимые компоненты и подготовленной сметой. Если вы местный, зайдите в один из наших шоу-румов, чтобы лично испытать магию домашнего кинотеатра.


Какие существуют системы домашнего кинотеатра?

Независимо от размера вашей комнаты или бюджета, есть решение для домашнего кинотеатра, которое подойдет именно вам. (Один из самых крутых домашних кинотеатров, который мы устанавливали, был в комнате 3,5 на 4,5 метра). И как вы уже догадались, прежде чем начать планировать домашний кинотеатр, подумайте об интерьере и размере вашей комнаты. Например, скажем, вы живете в арендованной квартире или в доме с бетонными стенами 30 см... поэтому не можете просто скрыть проводку за фальшстеной из гипсокартона или начать портить стены чужой квартиры. Что делать? Выбирайте беспроводную систему. У вас есть большая комната? Тогда ставьте большие колонки и выжимайте из них максимум. Если речь идет о небольшой комнате, рассмотрите комбинацию из тонкого саундбара и сабвуфера и создайте систему 3.1

Различные системы домашнего кинотеатра разделяются на:

Саундбары (или Звуковые панели).

Хотя технически это не “система”, саундбар является хорошей альтернативой, особенно когда бюджет и пространство ограничены. У него уже есть встроенные центральные, левые и правые динамики, поэтому все, что вам нужно добавить, - сабвуфер и два задних динамика. Эта комбинация займет меньше места, но все же даст вам настоящий домашний кинотеатр с объемным звуком.

Этот активный саундбар Jamo SB 40 является законченным решением, поскольку имеет встроенный усилитель и процессор Dolby® и комплектуется сабвуфером. Bluetooth коммутация и вход HDMI с поддержкой HDCP2.2 хорошее дополнение к выше перечисленному.

Готовые системы домашнего кинотеатра (aka: Домашний кинотеатр в коробке).

Готовые системы домашнего кинотеатра всегда будут самым дешевым выбором и самым простым в настройке, хотя и необязательно лучшим по качеству звука. Все, что вам нужно, сделано одним производителем. Просто "добавьте телевизор". Домашний кинотеатр в коробке поставляется с монтажными кронштейнами, промаркированными кабелями и популярной инструкцией.

В начале 2000-х, домашние кинотеатры в одной коробке пользовались большой популярностью, и мы продали их сотни. Сейчас наши клиенты больше интересуются домашними кинотеатрами на отдельных компонентах, поэтому мы больше не продаем «коробочные кинотеатры».

Домашний кинотеатр состоящий из отдельных компонентов.

Вы можете много потратить на каждый отдельный динамик, сабвуфер и т. д. Или купить что-то среднее между ними, отдав меньше денег. Самое приятное, что получается с отдельными колонками: лучше настроить домашний кинотеатр под свою комнату и на свой вкус. (Вкус эстетический, например: «Мне нравится, как эти динамики аккуратно вписались в интерьер». Или вкус в кино, например: «Мне нравится научная фантастика больше, чем ромкомы».) Да, это также требует серьезной работы по настройке, но, если у вас есть большая комната и вы хотите сильного звука, это стоит того. Если же у вас нет времени (или желания) устанавливать всё самостоятельно, подумайте о том, чтобы дать заработать проверенным профессионалам домашнего театра .То есть нам.

Для достижения наилучших результатов мы всегда призываем клиентов приобретать «отдельные компоненты» домашнего кинотеатра (Отдельно колонки, отдельно сабвуфер, отдельно ресивер).

Беспроводные домашние кинотеатры.

Беспроводные системы домашнего кинотеатра существуют. Но помните, что проводное соединение, как правило, более надежно, а в некоторых случаях просто незаменимо. Ещё один очень важный и, казалось бы, очевидный факт, о котором многие забывают: беспроводные колонки назвать беспроводными можно лишь условно. Помните, что каждый беспроводной динамик нужно подключить в сеть 220В. Так что один провод к динамику идет в любом случае.

Преимущества беспроводной системы? Отсутствие отверстий в стенах и на полу и идущих проводов через стены или чердаках, — которые, в конце концов, означают гораздо легкую установку. (Перевод: легче в установке, меньше беспорядка.) Далее. С беспроводной передачей вы можете перетаскивать компоненты куда хотите, в любое время и без переподключения проводов. И это большое преимущество: беспроводные компоненты означают, что все находится в вашей домашней сети. Поэтому вы можете транслировать музыку практически из любого места (например, из вашей цифровой библиотеки, ваших любимых онлайн-радиостанций). И способны контролировать все это с помощью простого в использовании приложения на вашем смартфоне или планшете.

Этот комплект состоит из беспроводного саундбара Sonos Playbase, двух беспроводных колонок Sonos One и беспроводного сабвуфера Sonos SUB. Для совместной работы в домашнем кинотеатре такая система настраивается через приложение для смартфона.

Индивидуально спроектированные и установленные домашние кинотеатры.

Откровенно говоря, всё, о чем мы говорили выше, нельзя назвать «Домашним кинотеатром»: начиная от саундбара с сабвуфером в однокомнатной квартире, заканчивая комплектом дорогих колонок в просторной гостиной. Формально это «Системы домашнего кинотеатра». Настоящий домашний кинотеатр это как обычный кинотеатр. Только у вас дома. То есть имеется в виду всегда отдельное помещение под домашний кинозал. Домашние кинотеатры строятся с чистого листа, начиная от дизайна интерьера и мебели, заканчивая экраном и аудиосистемой. Всё рассчитывается под конкретный проект. Вот почему мы называем это "Индивидуально спроектированные и установленные домашние кинотеатры".

Подумайте о динамиках, скрытых за большим звукопрозрачным экраном, уютных креслах- реклайнерах, установленных как в кинотеатре, черных потолках и атмосфере мультиплекса, и, конечно же, звук, который окружает вас и проникает повсюду - иногда прямо из кресла. Даже настоящая машина для попкорна как в кинотеатре.

Индивидуально спроектированные и построенные домашние кинотеатры  - вершина системы домашних развлечений. И они предназначены не только для дома Стивена Спилберга или топ-менеджера нефтяной компании. Мы проектируем и строим их круглый год... в дачных поселках, в квартирах, в городских апартаментах и лофтах - даже на каких-то заброшенных заводах. Индивидуальный кинозал действительно дорогой, но не более, чем средний бассейн. (И вы потратите гораздо больше времени в своем домашнем кинотеатре, чем когда-либо в бассейне.)



Если вы находитесь в Москве и области, вам повезло, потому что мы тоже здесь живем, - и установка удивительных домашних кинотеатров стала нашей работой уже давно. Свяжитесь с нами сегодня, и мы проведем предварительный расчет и предложим варианты. Далее, наш специалист приедет к вам на объект сделает все необходимые замеры, после чего подготовит коммерческое предложение, которое включает стоимость оборудования, монтажа и пуско-наладочных работ. А если помещение, которое вы планируете выделить под домашний кинозал более 50 м² и вами заложен соответствующий бюджет, мы приедем к вам в любую точку России. (Кстати, в Крыму мы уже работали).


Защита электропитания, кабели и пульты дистанционного управления.

Маленький (но все же важный) материал.

Защита электропитания. Защитите инвестиции своего домашнего кинотеатра от внезапных стихийных бедствий и / или внезапных отключений и / или скачков напряжения с помощью сетевых кондиционеров и защиты от перенапряжений.

Кабели. Только один кабель может сильно повлиять на звучание домашнего кинотеатра, а вашему новому домашнему кинотеатру потребуются много акустического кабеля. Мы продаем только лучшее.

Пульты управления. Бросьте все эти вечно теряющиеся пульты на стол для коктейлей и возьмите один удивительно простой в использовании универсальный пульт дистанционного управления, который делает все. Приятно когда всё под контролем.


Хорошие новости о мебели для домашнего кинотеатра.

То, что когда-то выглядело неуклюже, теперь не выглядит неуклюжим.

Когда-то мебель для домашнего кинотеатра выглядела глупо как комоды из 70-х. Уже нет. Globalaudio предлагает сотни вариантов мебели в любом стиле, тумбы под ТВ, лифты для телевизора с электроприводом, стойки под аппаратуру, настенные полки для компонентов, кронштейны для ТВ и т. д. - поэтому вы можете спрятать свою электронику без ущерба для функции или комфорта или продемонстрировать свое оборудование в максимально выгодном свете. Наши основные мебельные бренды это: BDI, Bello, Spectral, Schroers & Schroers, Chief, Middle Atlantic, Solidsteel и SMS.

В современной тумбе под ТВ можно спрятать не только все компоненты домашнего кинотеатра, но даже саундбар. Кроме того, эта тумба обеспечивает необходимую вентиляцию для электроники, а ее полки рассчитаны под размеры практически любых современных устройств. На фото: Тумба под ТВ BDI Corridor 8177


Домашний кинотеатр: часто задаваемые вопросы.

Ниже мы опубликовали некоторые из наиболее распространенных вопросов, которые мы слышали от клиентов и ответили на них прямо здесь для вас. Не нашли, что искали? Дайте нам знать.

Как подключить систему домашнего кинотеатра и сколько времени это занимает?

Ориентируйтесь на два дня для запуска вашей системы. Вам понадобится один день для подключения всех проводов и второй день, чтобы перейти к руководству пользователя, листая страницу за страницей, чтобы настроить систему ваших конкретных компонентов. Ресиверы домашнего кинотеатра, в отличие от стереоресиверов, имеют экранное меню настройки, которое поможет вам разобраться во всех функциях устройства. Хорошая новость: современные ресиверы для домашнего кинотеатра автоматически калибруются. (Автокалибровка - это процесс, в котором ресивер использует входящий в комплект микрофон для а) измерения акустики вашей комнаты и б) автоматической установки уровней мощности и расстояния от каждого динамика до вашего места прослушивания).

Вот что важно: все в нашей вселенной вибрирует, в том числе место, где вы собираетесь поставить свой домашний кинотеатр. (Акустика помещения - это первое, что наши профессионалы домашнего театра ищут и исправляют при установке полномасштабного домашнего кинотеатра.)

Прежде чем вы начнете, подумайте, насколько звонкая или насколько глухая ваша комната. Попробуйте хлопнуть в ладоши. Если вы слышите намек на эхо, комната, вероятно, слишком звонкая из-за жестких стен, деревянных или кафельных полов, большого количества оконного стекла и т. д. И наоборот, если вы едва слышите хлопок, ваша комната может быть слишком глухая (много мягкой мебели, толстые ковры, наклонные стены, гобелены и все, что может гасить звук). В идеале ваша комната должна быть максимально акустически нейтральной. Чтобы это сделать, мы рекомендуем несколько аккуратно расположенных акустических панелей и / или добавление звукопоглощающих материалов в правильные места. (Это наша специальность. Пожалуйста, звоните по любым вопросам.)

Сильно облегчают работу по установке домашнего кинотеатра подготовленные акустические кабели с разъемами на них. Попросите вашего продавца изготовить кабели после того, как вы определили их длину и количество. Не экономьте на качестве кабелей HDMI. От этого зависит качество видео.

Вам может быть полезно изучить наше «Руководство по настройке АВ-ресивера»

Как сделать тыловые динамики беспроводными?

Вы можете использовать беспроводной адаптер с усилителем для подключения к нему обычных проводных динамиков, но это половинчатое решение. Если вы ищете беспроводные громкоговорители объемного звучания, некоторые производители делают системы с дополнительными возможностями беспроводной связи для громкоговорителей объемного звучания... на случай когда и если проложить кабели в заднюю часть комнаты домашнего кинотеатра сложно и / или невозможно. Bose приходит на ум как чемпион беспроводных громкоговорителей объемного звучания. Их система Lifestyle позволяет использовать беспроводное соединение как задних динамиков, так и сабвуфера.

Какие бренды создают лучшие домашние кинотеатры?

Ни один бренд не является лучшим. Если вы строите домашний кинотеатр на отдельных компонентах, вы можете смешивать и соединять разные бренды, хотя мы рекомендуем придерживаться одного бренда при выборе акустики. (Чаще всего премиальные бренды специализируются либо на ресиверах, либо на колонках, но не на обоих сразу, так что, скорее всего ваш ресивер и акустические системы будут разных брендов.) Если вы покупаете систему домашнего кинотеатра в коробке, очевидно, что все будет от одного бренда. В качестве примера мы рекомендуем Denon, Jamo и Klipsch. А если вас интересует система премиум класса, обратите внимание на JBL Synthesis.

Какой мощности должна быть система домашнего кинотеатра?

Точно так же, как с автомобилями, производительность скрывается в лошадиных силах - и чем больше у вас под капотом, тем лучше (и больше) будет звучать ваш театр. Особенно, когда вы его включаете. И, что странно, но действительно так, кинотеатр высокой мощности всегда кажется громче (читай: больше мурашек) при одних и тех же малых уровнях громкости по сравнению с маломощным кинотеатром.

Убедитесь, что у ваш ресивер способен выдать хотя бы минимальную мощность, рекомендованную для ваших конкретных громкоговорителей. Мы люди, можем четко слышать изменения громкости на три децибела, а это требует удвоения мощности. То есть: скажем, у вас в настоящее время есть 70 Вт на канал, но вы хотите значительно увеличить уровень звука. Для этого вам понадобится мощность 140 Вт на канал.

Хорошее эмпирическое правило: 125 Вт на канал - идеальное количество мощности, чтобы не бояться, что она когда-либо закончиться.

Как насчет гарантии?

Когда вы покупаете у официального дилера, ваш новый домашний кинотеатр будет поставляться с полной гарантией производителя. Более того, с официальным дилером вы также получаете поддержку по телефону и электронной почте от дилера в дополнение к поддержке от производителя.


Если вы все еще не уверены, позвольте нам помочь.

Надеемся, что вы никогда не скажите: «Жаль, что я тогда не купил этот потрясающий домашний кинотеатр»

Если процесс покупки или подбора домашнего кинотеатра кажется немного сложным, позвольте нам помочь. Мы здесь не для того, чтобы жестко продавать или подталкивать человека к выбору какого-либо конкретного продукта - это точно не про нас и не из-за этого мы так успешны. Мы здесь, чтобы сделать все на ваших условиях и если вы дадите нам шанс ... мы это докажем.

Если вы по-прежнему не уверены в том, какие компоненты подходят вам или если у вас есть вопрос на который мы не ответили, не стесняйтесь поднять телефон и поговорить с нами. Серьезно, мы существуем, чтобы помочь клиентам сделать правильный выбор, независимо от бюджета или ситуации. Как мы это представляем: если мы сделали что-то правильно, будь то сейчас, в следующем году или даже спустя годы после продажи, вы вернетесь. И, наверное, не раз. В конце концов, для нас важна репутация.

Поговорим о том, сколько это стоит. Наш основатель и генеральный директор, получил письмо и бутылку вина от женщины, чей муж купил у него серьезный домашний кинотеатр 10 лет назад. Она сказала, что в то время она не хотела домашний кинотеатр, она хотела бассейн, но не смогла переубедить мужа. Она была уверена, что это пустая трата денег. Она получила бассейн 3 года спустя, - пояснила она. Далее она говорит, что двое детей сейчас уже не живут с ней, а третий учится в институте, но все они приходят к ней домой, чтобы посмотреть фильмы. Это воссоединение семьи для нее имеет большое значение и она очень благодарна – поэтому посылает вино.

Кстати, она сказала в заключение, что не проходит и недели, чтобы дети не пользовались домашним кинотеатром и никто больше не пользуется бассейном.


О Глобалаудио

GLOBALAUDIO - это магазин домашних развлекательных систем с легендарным прошлым и верными последователями. Мы открылись во время повального увлечения VHS в 1995 году и застали время когда люди стояли в очереди за аппаратурой, пережили 90-е и 00-е годы, привлекая некоторые из лучших в отрасли аудио/видео умов (многие из которых все еще здесь) имеем награды, (в том числе как лучший интернет сайт), бизнес процветал, НАШ ИНТЕРНЕТ – МАГАЗИН взлетел и сегодня бла-бла-бла… Короче говоря: мы все еще любим то, что мы делаем и это определенно правда.

Наше единственное правило: «Никто не останется недовольным» Узнайте больше о Globalaudio здесь.


Как разобрать сабвуфер от домашнего кинотеатра

“Как разобрать сабвуфер от домашнего кинотеатра?” – нередко этим вопросом задаются обладатели системы домашнего кинотеатра, где данный элемент акустической системы дает сбой и , как следствие, некачественный звук. Но стоит ли сразу вызывать мастера или попробовать заняться ремонтом самостоятельно? Ниже вы найдете все ответы на свои вопросы.

Как разобрать сабвуфер от домашнего кинотеатра своими руками

Домашний кинотеатр – это замечательная система, которая позволяет смотреть шедевры кинематографа с качественным объемным звуковым сопровождением. По этой причине одним из самых главных элементов “кинотеатра” – это акустический комплекс, состоящий из динамиков. Немаловажную роль в формировании глубокого звука играет и сабвуфер. Но именно неисправность в этой звуковой колонке может испортить все впечатление от просмотра кино. В таком случае необходим ремонт сабвуфера. Безусловно, можно вызвать и дать работу мастеру по установке домашних кинотеатров “под ключ”, а можно решить проблему самостоятельно.

Чаще всего причиной возникновения неисправности сабвуфера является весьма бытовые ситуации:

  • В результате падения или рывка динамика нарушается целостность проводов и их контактов;

  • Маленькие дети часто любят засовывать посторонние предметы (салфетки, мелкие игрушки, жевательную резинку) в акустическое отверстие сабвуфера.

Чтобы устранить называемые выше последствия, необходимо разобрать сабвуфер.

Порядок разбора сабвуфера

Порядок действий, чтобы разобрать сабвуфер сводится к следующим манипуляциям:

  1. Разборка корпуса;
  2. Отсоединение динамика от корпуса.

На первый взгляд действия кажутся весьма простыми, но на самом деле имеют целый ряд особенностей:

  • Практически всегда корпусы сабвуфера открываются туго. Одни производители (напр. BBK) прикручивают заднюю половину корпуса на 4-5 шурупа. Другие же изготовители помимо такого крепежа используют клей и крепление половинок корпуса “в пазы”. По этой причине при вскрытия сабвуфера необходимо держать под рукой небольшую крестовую и плоскую отвертку, а также нож. Плоская отвертка и лезвие ножа помогут подцепить и разъединить части корпуса, соскоблить клей, который их соединяет.
  • Вскрыв корпус сабвуфера, не спешите на радостях делать резкие движения (дергать, тянуть), чтобы не повредить провода и их контакты в динамике. Аккуратно извлеките динамик и отделите его от частей корпуса. Нередко динамик прикреплен к оболочке при помощи клея (его снова придется соскоблить клеем) и, как в некоторых случаях, раскрутить небольшие шурупы. На сабвуферах фирмы Panasonic будет также иметься дополнительный отсек для проводов. Если вам нужно проверить провода, их целостность и качество соединений, то вскрывать данный отсек придется обязательно.

Обратите внимание, что если перед началом процесса разборки и на каждом ее этапе сфотографировать положение проводов, шурупов на сабвуфере, то обратный процесс – сборка – станет намного проще, а вы ничего не перепутаете при обратной установке.

В случае, когда задача разборки сабвуфера заключалась лишь в том, чтобы убрать из его внутренности посторонние предметы, достаточно лишь разобрать корпус и отсоединить динамик. Иногда можно обойтись даже и без разбора корпуса: достаточно будет провести спицей или карандашом с намотанным двухсторонним скотчем для того, чтобы подцепить мусор в акустическом отверстии. Ремонт проводов может потребовать от разбирающего больших навыков и сноровки, чтобы не повредить остальные элементы.

Если Вы не уверены в своих силах и боитесь повредить оборудование, то вызывайте специалиста. Мастер по ремонту домашних кинотеатров приведет сабвуфер в исходное заводское состояние быстро и профессионально.

Как разобрать домашний сабвуфер

«Как разобрать сабвуфер от домашнего кинотеатра?» — нередко этим вопросом задаются обладатели системы домашнего кинотеатра, где данный элемент акустической системы дает сбой и , как следствие, некачественный звук. Но стоит ли сразу вызывать мастера или попробовать заняться ремонтом самостоятельно? Ниже вы найдете все ответы на свои вопросы.

Как разобрать сабвуфер от домашнего кинотеатра своими руками

Домашний кинотеатр — это замечательная система, которая позволяет смотреть шедевры кинематографа с качественным объемным звуковым сопровождением. По этой причине одним из самых главных элементов «кинотеатра» — это акустический комплекс, состоящий из динамиков. Немаловажную роль в формировании глубокого звука играет и сабвуфер. Но именно неисправность в этой звуковой колонке может испортить все впечатление от просмотра кино. В таком случае необходим ремонт сабвуфера. Безусловно, можно вызвать и дать работу мастеру по установке домашних кинотеатров «под ключ», а можно решить проблему самостоятельно.

Чаще всего причиной возникновения неисправности сабвуфера является весьма бытовые ситуации:

  • В результате падения или рывка динамика нарушается целостность проводов и их контактов;

  • Маленькие дети часто любят засовывать посторонние предметы (салфетки, мелкие игрушки, жевательную резинку) в акустическое отверстие сабвуфера.

Чтобы устранить называемые выше последствия, необходимо разобрать сабвуфер.

Порядок разбора сабвуфера

Порядок действий, чтобы разобрать сабвуфер сводится к следующим манипуляциям:

  1. Разборка корпуса;
  2. Отсоединение динамика от корпуса.

На первый взгляд действия кажутся весьма простыми, но на самом деле имеют целый ряд особенностей:

  • Практически всегда корпусы сабвуфера открываются туго. Одни производители (напр. BBK) прикручивают заднюю половину корпуса на 4-5 шурупа. Другие же изготовители помимо такого крепежа используют клей и крепление половинок корпуса «в пазы». По этой причине при вскрытия сабвуфера необходимо держать под рукой небольшую крестовую и плоскую отвертку, а также нож. Плоская отвертка и лезвие ножа помогут подцепить и разъединить части корпуса, соскоблить клей, который их соединяет.
  • Вскрыв корпус сабвуфера, не спешите на радостях делать резкие движения (дергать, тянуть), чтобы не повредить провода и их контакты в динамике. Аккуратно извлеките динамик и отделите его от частей корпуса. Нередко динамик прикреплен к оболочке при помощи клея (его снова придется соскоблить клеем) и, как в некоторых случаях, раскрутить небольшие шурупы. На сабвуферах фирмы Panasonic будет также иметься дополнительный отсек для проводов. Если вам нужно проверить провода, их целостность и качество соединений, то вскрывать данный отсек придется обязательно.

Обратите внимание, что если перед началом процесса разборки и на каждом ее этапе сфотографировать положение проводов, шурупов на сабвуфере, то обратный процесс — сборка — станет намного проще, а вы ничего не перепутаете при обратной установке.

В случае, когда задача разборки сабвуфера заключалась лишь в том, чтобы убрать из его внутренности посторонние предметы, достаточно лишь разобрать корпус и отсоединить динамик. Иногда можно обойтись даже и без разбора корпуса: достаточно будет провести спицей или карандашом с намотанным двухсторонним скотчем для того, чтобы подцепить мусор в акустическом отверстии. Ремонт проводов может потребовать от разбирающего больших навыков и сноровки, чтобы не повредить остальные элементы.

Если Вы не уверены в своих силах и боитесь повредить оборудование, то вызывайте специалиста. Мастер по ремонту домашних кинотеатров приведет сабвуфер в исходное заводское состояние быстро и профессионально.

«Как разобрать сабвуфер от домашнего кинотеатра?» — нередко этим вопросом задаются обладатели системы домашнего кинотеатра, где данный элемент акустической системы дает сбой и , как следствие, некачественный звук. Но стоит ли сразу вызывать мастера или попробовать заняться ремонтом самостоятельно? Ниже вы найдете все ответы на свои вопросы.

Как разобрать сабвуфер от домашнего кинотеатра своими руками

Домашний кинотеатр — это замечательная система, которая позволяет смотреть шедевры кинематографа с качественным объемным звуковым сопровождением. По этой причине одним из самых главных элементов «кинотеатра» — это акустический комплекс, состоящий из динамиков. Немаловажную роль в формировании глубокого звука играет и сабвуфер. Но именно неисправность в этой звуковой колонке может испортить все впечатление от просмотра кино. В таком случае необходим ремонт сабвуфера. Безусловно, можно вызвать и дать работу мастеру по установке домашних кинотеатров «под ключ», а можно решить проблему самостоятельно.

Чаще всего причиной возникновения неисправности сабвуфера является весьма бытовые ситуации:

  • В результате падения или рывка динамика нарушается целостность проводов и их контактов;

  • Маленькие дети часто любят засовывать посторонние предметы (салфетки, мелкие игрушки, жевательную резинку) в акустическое отверстие сабвуфера.

Чтобы устранить называемые выше последствия, необходимо разобрать сабвуфер.

Порядок разбора сабвуфера

Порядок действий, чтобы разобрать сабвуфер сводится к следующим манипуляциям:

  1. Разборка корпуса;
  2. Отсоединение динамика от корпуса.

На первый взгляд действия кажутся весьма простыми, но на самом деле имеют целый ряд особенностей:

  • Практически всегда корпусы сабвуфера открываются туго. Одни производители (напр. BBK) прикручивают заднюю половину корпуса на 4-5 шурупа. Другие же изготовители помимо такого крепежа используют клей и крепление половинок корпуса «в пазы». По этой причине при вскрытия сабвуфера необходимо держать под рукой небольшую крестовую и плоскую отвертку, а также нож. Плоская отвертка и лезвие ножа помогут подцепить и разъединить части корпуса, соскоблить клей, который их соединяет.
  • Вскрыв корпус сабвуфера, не спешите на радостях делать резкие движения (дергать, тянуть), чтобы не повредить провода и их контакты в динамике. Аккуратно извлеките динамик и отделите его от частей корпуса. Нередко динамик прикреплен к оболочке при помощи клея (его снова придется соскоблить клеем) и, как в некоторых случаях, раскрутить небольшие шурупы. На сабвуферах фирмы Panasonic будет также иметься дополнительный отсек для проводов. Если вам нужно проверить провода, их целостность и качество соединений, то вскрывать данный отсек придется обязательно.

Обратите внимание, что если перед началом процесса разборки и на каждом ее этапе сфотографировать положение проводов, шурупов на сабвуфере, то обратный процесс — сборка — станет намного проще, а вы ничего не перепутаете при обратной установке.

В случае, когда задача разборки сабвуфера заключалась лишь в том, чтобы убрать из его внутренности посторонние предметы, достаточно лишь разобрать корпус и отсоединить динамик. Иногда можно обойтись даже и без разбора корпуса: достаточно будет провести спицей или карандашом с намотанным двухсторонним скотчем для того, чтобы подцепить мусор в акустическом отверстии. Ремонт проводов может потребовать от разбирающего больших навыков и сноровки, чтобы не повредить остальные элементы.

Если Вы не уверены в своих силах и боитесь повредить оборудование, то вызывайте специалиста. Мастер по ремонту домашних кинотеатров приведет сабвуфер в исходное заводское состояние быстро и профессионально.

Ремонт сабвуфера своими руками — без особых знаний

Ремонт сабвуфера своими руками — одна из часто встречающихся поломок происходит в усилителе, который встроен в сабвуфер. Много неудобств приносят сетевые искажения в звуке, именно частота 50 Гц вносит больше всего низкочастотных помех в звуковой тракт. Поэтому чаще всего приходится бороться с этой частотой как с помехой.

Искаженный звук и гул в динамиках

Проникающие в акустическую цепь эти помехи создают в динамических излучателях нежелательный низкочастотный гул. Одним из эффективных вариантов снижения такого дефекта, это установка в цепи питающего напряжения конденсаторов большой емкости, для сглаживания выпрямленного напряжения. Как правило, в схемах, собранных на транзисторах или микросхемах, виновником оказывается пришедший в негодность электролитический конденсатор в цепи фильтра. Поэтому в динамиках появляются шумовые искажения.

Ремонт активного сабвуфера своими руками и в процессе поиска причины, демонтируем теплоотвод и перед нами предстает такая картина: один из конденсаторов стал «беременным» (его видно на снимке). Помимо этого, была еще на текстолитовой печатной плате вырвана контактная площадка.

Для качественного ремонта усилителя, необходимо поменять сразу обе емкости. Так как второй кондер, тоже мог потерять часть своей емкости, а эта пара должна быть идентичной. Поэтому и меняем сразу пару, так будет надежнее и дольше прослужат. К тому же, как выяснилось, наружная оболочка конденсатора лопнула от внутреннего давления, а электролит вытек наружу и запачкал плату.

Выпаиваем проблемные емкости, а вместо них устанавливаем новые конденсаторы, желательно от известных фирм.

Далее необходимо очистить спиртом печатную плату от попавшего на нее электролита, поставить емкости на место, не забывая соблюдать полярность и запаять.

В моем случае пришлось немного отформатировать выводы новых конденсаторов, так как отверстия в плате были несколько шире по центрам. После формовки они прекрасно установились на свои места. Но все-таки для большей надежности, основание емкостей лучше обработать термо клеем или эпоксидным клеем, чтобы противостоять вибрации внутри сабвуфера.

Отсутствие звука

Что нужно предпринять, когда светодиоды для визуального контроля за работой устройства показывают, что все нормально, но один канал все-таки не работает. Такая проблема может свидетельствовать также о неисправности в усилителе. Тем не менее, вначале следует проверить визуально и путем прозвона сигнальный тракт идущий от источника звука к сабвуферу.

Кроме выше описанного ремонта печатной платы по замене вздутых конденсаторов, нужно проверить выходные транзисторы либо интегральные микросхемы. Также велика вероятность, что неисправность находится в блоке питания, который не обеспечивает схему нужным напряжением питания. Вообще-то, любую радиоаппаратуру начинать ремонтировать нужно всегда с проверки именно блока питания, то-есть с замера всех исходящих напряжений.

Дизайн сабвуфера для домашнего кинотеатра

Ultimate - Carlton Bale .com

Раньше я думал, что единственный способ получить идеальные басы сабвуфера - это потратить тысячи долларов на сабвуфер престижной марки. Я думал, что люди, которые создают свои собственные сабвуферы, были крайними энтузиастами, которые больше заботились о создании чего-либо, чем о качестве звука. Оказывается, я был совершенно неправ. Верно и обратное: сабвуферы, сделанные своими руками, могут обеспечивать такие звуковые характеристики, которые невозможно воспроизвести коммерческими сабвуферами.Вот обзор двух самых эффективных сабвуферов, которые вы можете собрать самостоятельно.

Преодоление ограничений на размер корпуса сабвуфера

Большинство коммерческих сабвуферов ориентированы на достижение наилучших характеристик при минимальном возможном размере корпуса. Маленький размер шкафа - критическое ограничение. Как правило, людям не нужны гигантские сабвуферы в гостиной, а розничным продавцам не нужны гигантские коробки в своем инвентаре. Но чтобы достичь максимального уровня производительности сабвуфера, корпус должен быть на больше .

Если вы готовы потратить свое время на создание корпуса сабвуфера и хотите выделить место в домашнем кинотеатре, сабвуфер, сделанный своими руками, может обеспечить максимальную производительность. Infinite Baffle и Folded Tapped Horn - два лучших варианта, с которыми не может сравниться ни один обычный маленький корпус.

Сабвуфер Infinite Baffle - сверхнизкочастотный бас искажения реальности

Установка сабвуфера My Infinite Baffle: четыре 18-дюймовых сабвуфера Fi Audio IB3 Сабвуферы

Infinite Baffle (IB) имеют корпус почти бесконечного размера.Это достигается не за счет строительства действительно большого ограждения, а за счет использования соседнего помещения в качестве ограждения. Этим «виртуальным корпусом» может быть аппаратная, гардеробная, подзарядка (под полом) или чердак (над потолком). Единственное требование - два пространства должны быть отделены друг от друга без прямого свободного воздушного потока.

Обычные сабвуферы с герметичной коробкой используют воздушное пространство внутри корпуса для управления движением диффузора динамика. Они используют огромную мощность, преодолевая давление, создаваемое внутри корпуса при перемещении диффузора динамика.Наименьшая возможная частота обычно составляет от 18 Гц до 25 Гц.

Установка сабвуфера My Infinite Baffle: вид в механическое помещение, которое действует как корпус сабвуфера, непосредственно перед установкой сабвуферов

Infinite Baffle не имеет этих ограничений. Корпус за низкочастотным динамиком настолько велик, что низкочастотный динамик перемещается очень свободно, позволяя использовать частоты до 5 Гц. Это может показаться ненамного ниже, но на самом деле это 1,5 октавы звука. Кроме того, сабвуферы IB могут обеспечивать идеально ровный басовый отклик, что невозможно с большинством других конструкций сабвуферов.

Низкочастотный порог человеческого слуха составляет около 20 Гц. Так что вы можете задаться вопросом, зачем вам сабвуфер, который воспроизводит частоты, которые вы не слышите. Причина проста: это частоты, на которых ощущается . В твоей груди. На своем месте. Даже в волосках на голове. Другая причина, по которой вам нужны сверхнизкочастотные характеристики сабвуфера, заключается в том, что саундтреки к фильмам содержат эти сверхнизкие частоты . В противном случае вам не хватает части впечатлений от фильма.

Как и во всех других конструкциях, здесь есть компромиссы. Для Infinite Baffle первое ограничение - перемещение конуса. Поскольку в корпусе нет небольшого воздушного пространства, диффузор перемещается очень свободно, и даже при низких уровнях звукового давления можно легко увеличить ход низкочастотного динамика. Чтобы решить эту проблему, нужно добавить больше НЧ-динамиков и / или увеличить их. В конструкциях с бесконечными перегородками обычно используются как минимум два 15-дюймовых вуфера, но можно использовать четыре или более 18-дюймовых вуферов.

Второй недостаток сабвуферов Infinite Baffle - низкая эффективность.Независимо от того, какой звук воспроизводится в намеченной комнате для прослушивания, точно такой же уровень звука также создается (и теряется) в бесконечном пространстве перегородок второй комнаты. Это означает, что требуются чрезвычайно мощные усилители.

Я опубликовал более подробную информацию о создании сабвуфера с бесконечной перегородкой в ​​своей статье по теме: «Как построить идеальный сабвуфер для домашнего кинотеатра». Вы также можете обратиться к странице Эрика IB Subwoofer.

Сабвуферы со складчатым рупором - максимальная мощность и эффективность

Складной корпус для сабвуфера.Обратите внимание, что передняя часть динамика проходит через постепенно расширяющийся корпус. Задняя часть динамика находится рядом с выходным портом. Фото: Industriumvita.com

Рупорные громкоговорители (также известные как компрессионные драйверы) обеспечивают экстремальные уровни звукового давления, направляя выходной сигнал громкоговорителя в «рупор», который постепенно увеличивается в размерах. В основном эффективность достигается за счет эффекта мегафона. Такая конструкция динамиков очень характерна для высокочастотных и среднечастотных динамиков таких компаний, как Klipsch, но крайне необычна для сабвуферов.Это связано с тем, что более низкие частоты имеют существенно большую длину волны, что требует существенно более длинных рупоров. Эффективность рупора с компрессионным драйвером основана на двух конструктивных параметрах: длине рупора и скорости увеличения диаметра рупора.

Простой рупорный сабвуфер. Фото: http://www.bd-design.nl/contents/en-us/d26_Bass_Horn_Design.html

Простой рупорный сабвуфер имеет прямой рупор, который постепенно расширяется. Размер делает его непрактичным для домашнего кинотеатра (см. Фото.) Сабвуфер со сложенным рупором оборачивается вокруг себя, чтобы уменьшить размер (аналогично тубе). Сабвуфер с отогнутым рупором имеет заднюю часть сабвуфера, расположенную рядом с выходом рупора, поэтому при движении низкочастотного динамика назад создается усиливающий звук. звук, производимый поступательным движением через рог. Причина, по которой сложенные срезные рупоры настолько эффективны, заключается в том, что они сочетают в себе «эффект мегафона» рупора с «эффектом использования звука при движении заднего сабвуфера» задней части громкоговорителя у выходного порта.

Для того, чтобы сабвуфер с полным рупором достигал 20 Гц, длина рупора должна составлять 30 футов. Однако большинство преимуществ эффективности может быть реализовано за счет использования рупора половинной длины (15 футов) или четверти длины (7,5 футов). Рупор длиной в четверть можно сложить в корпус размером примерно 4 x 6 x 1,5 фута. Этот размер корпуса достаточно мал, чтобы его можно было интегрировать в комнату домашнего кинотеатра, например, в стояк под вторым рядом сидений.

Корпус для сабвуфера «Wolfhorn SDX» со складным рожком.Фото предоставлено: FUN4ME @ AVSforum.com Два корпуса сабвуфера «Wolfhorn SDX» со складным рожком, выступающие в качестве стояка для второго ряда домашнего кинотеатра. Фотография предоставлена: FUN4ME @ AVSforum.com

Сабвуфер с регулируемым рупором настолько эффективен, что может обеспечивать уровень звукового давления 110 дБ всего лишь при мощности 1 Вт. Обычная конструкция сабвуфера требует сотни ватт для достижения такого уровня звукового давления.

Как и все сабвуферы, вуфер должен быть оптимизирован для корпуса, в котором он установлен.Программное обеспечение, такое как HornResp, можно использовать для моделирования характеристик корпуса. Тема Wolfhorn SDX на AVSforum особенно информативна.

Минус из просверленного Хорн сабвуфер так же, как со всеми рогами: частотная характеристика не является линейной. Некоторые частоты сильно преувеличены, а некоторые полностью приглушены. К счастью, в частотном диапазоне сабвуфера (ниже 100 Гц) есть только 1 или 2 частотных промежутка, и это можно уменьшить с помощью эквализации.

Звуковой сигнал сабвуфера.Вертикальная ось: уровень звукового давления. Горизонтальная ось: частота звука (10–100 Гц). Оптимальной подойдет ровная горизонтальная линия. Фото: Оклахома Вольф из AVSforum.com

Усиление самодельных сабвуферов:

Самый экономичный метод усиления вашего сабвуфера, сделанного своими руками, - это профессиональный усилитель PA. Они обеспечивают огромное количество энергии при относительно низких затратах. У этих усилителей есть недостатки, такие как более громкие вентиляторы, более яркий свет, отсутствие ИК-входа для дистанционного управления для его включения или выключения, балансные входные соединения XLR (вместо обычных разъемов RCA) и нечетные разъемы для кабелей динамиков Speakon.Все эти проблемы можно преодолеть, как подробно описано в моем посте по установке сабвуфера Infinite Baffle.

Усилитель, который я использую и рекомендую для сабвуферов Infinite Baffle, - это Behringer EP4000. Это обычный усилитель класса A / B, мощный и надежный. Он стоит около 300 долларов и производит около 3000 Вт RMS на выходе. У него нет фильтра низких частот, поэтому он будет выдавать выходной сигнал вплоть до 5 Гц и, вероятно, ниже.

Для сабвуфера Folded Tapped Horn хорошо подойдет высокоэффективный усилитель класса D, такой как Behrringr iNuke.Усилители легче, меньше и холоднее, чем EP4000. Однако они не обязательно обеспечивают какие-либо дополнительные звуковые характеристики по сравнению с обычным усилителем A / B. Они не работают надежно на частотах ниже 15 Гц, потому что обычно имеют низкочастотный фильтр; это происходит из-за перегрева усилителей класса D при попытке вывода на частоте 5 Гц. (Знаю; жарил два, два из них, прежде чем перейти на EP4000.)

Плюсы и минусы этих конструкций сабвуфера

Вот краткое описание плюсов и минусов этих вариантов сабвуфера:

  • Pro: Невероятные басы
  • Pro: Стоимость ниже, чем у коммерческих сабвуферов высокого класса
  • Pro: Очень плоская частотная характеристика вплоть до крайне низких частот (Infinite Baffle)
  • Pro: Чрезвычайно высокий уровень звукового давления из-за низкой мощности усиления (сложенный рупор)
  • Con: Требуется много времени, чтобы построить
  • Con: Может быть сложно интегрировать эти конструкции в комнату домашнего кинотеатра эстетически приемлемым образом
  • Con: Производит огромное количество басов в 2 комнатах вашего дома (Infinite Baffle)
  • Con: Требуется тщательная конструкция корпуса и выбор драйвера громкоговорителя (сложенный рупор)
  • Con: Вы должны использовать собственный внешний усилитель для питания сабвуферов.

Заключение

Покупка готового сабвуфера - самый быстрый и простой способ передать басы в домашний кинотеатр. Но если вы ищете максимальную производительность и готовы потратить время на проектирование и изготовление, вы можете получить невероятные басы при более низкой общей стоимости.

Спасибо за чтение. Если у вас есть какие-либо вопросы или предложения по улучшению статьи, напишите их в разделе комментариев ниже

.

Связанные

Building A DIY герметичный сабвуфер

Здесь В Audioholics нам очень нравится бас.К сожалению, получение обильное количество глубоких басов обычно требует изрядной суммы денег. Тем не мение, если вам удобно работать с деревом, есть более дешевый альтернатива: Сделай сам.

Здесь мы рассмотрим, как спроектировать и собрать герметичный сабвуфер своими руками. Герметичные сабвуферы имеют несколько важных преимуществ для домашнего мастера. Прежде всего, они относительно Легко построить по сравнению с вентилируемой коробкой или более экзотическим выравниванием, например, с резьбой клаксон или линия передачи. Герметичное выравнивание также относительно устойчиво к незначительные изменения в объеме коробки и вариации производства драйверов.Последний но не в последнюю очередь, они нуждаются в меньшей защите, чем портированные сабвуферы, которые могут быстро перегрузка ниже их точки настройки. С другой стороны, без порта для аугментации Чтобы добиться твердого глубокого баса, вам понадобится более мощный драйвер.

Там три основных компонента, необходимых для создания герметичного сабвуфера: драйвер, корпус и усилитель. Создание успешного сабвуфера требует некоторых проектные работы с точки зрения соответствия драйвера корпусу и определения усилитель, который обеспечивает достаточную мощность для ваших нужд без риска курение звуковой катушки или отключение драйвера.Еще в старые добрые времена, такая работа была немалым подвигом. Сегодня с программным обеспечением для моделирования, таким как WinISD, данные из реального мира с таких сайтов, как data-bass, и небольшое руководство, это много менее сложный. Итак, с чего мы начнем?

Драйвер

Первым шагом в создании любого сабвуфера является выбор драйвера, так как он определите, какого размера вам нужен корпус, а также то, что вам нужно с точки зрения усиление. Вы можете найти головокружительное множество необработанных драйверов от таких компаний, как Parts Express и Madisound, а также в небольших магазинах, таких как iST и Stereo. Честность.Выбор драйвера - это все, что вы хотите достичь. если ты хотите достаточно глубокого баса, чтобы дребезжать зубные протезы дедушки, вам понадобится много смещение, что является причудливым способом сказать большой драйвер с большим количеством конусов область (также известная как Sd) и линейная экскурсия (также известная как Xmax). Если ты живешь в квартире, где высокий уровень звукового давления - верный способ получить уведомление о выселении, Драйвер 10–12 дюймов может быть более подходящим.

Развлечения факт: у 18-дюймового динамика площадь диффузора чуть более чем вдвое больше, чем у сопоставимого 12-дюймовая модель, что означает, что она способна выдавать дополнительные 6 дБ +, когда все остальное равно.В качестве дополнительного бонуса чувствительность будет выше, а искажения имеет тенденцию быть ниже.

Драйвер для сабвуфера Dayton Ultimax 18 дюймов

Оф Конечно, драйвер - это гораздо больше, чем просто размер. Базовая частота реакция - одно из важных соображений, которое может создать или прервать звук качество вашего сабвуфера. Параметры Тиля / Смолла, такие как Fs (резонансный частота), Qts (общее добротность драйвера при Fs) и Vas (эквивалентное соответствие громкость) также будет определять, как драйвер будет работать в любом заданном поле.Чувствительность и импеданс также являются критическими соображениями, так как они помогут определить ваши требования к усилению.

Примечание что в некоторых драйверах используются двойные звуковые катушки, которые позволяют конечному пользователю изменять импеданс драйвера, видимый усилителем. Например, если водитель имеет пару катушек на 2 Ом, их последовательное соединение дает сопротивление 4 Ом, при параллельном подключении катушек вы получаете нагрузку в 1 Ом. Мы рекомендуем избегая проводки для более низкого импеданса (<3 Ом), так как это обеспечит отличное нагрузка на усилитель-партнер.

Цифры

в в этот момент вы можете увидеть пару водителей, которые выглядят так, как будто они быть подходящим для поставленной задачи. Пришло время, когда резина встретит дорогу, и смоделировать производительность нашего драйвера с помощью программного обеспечения для моделирования. Невзирая на какую конкретную программу вы используете, вы вводите параметры T / S из спецификацию драйвера в программное обеспечение, и позвольте ему творить чудеса. Пришло время для некоторых актуальных дизайнерских работ.

Смоделированные данные для драйвера X в Qtc 0.5, 0,707 и 1.0

вверху представляет собой образец драйвера, смоделированный в трех разных размерах блока, что дает Qtc 0,5 (~ 7,75 кубических футов), 0,707 (2,7 кубических футов) и 1,0 (1,15 кубических футов). Глядя на эти графики, некоторые вещи бросаются в глаза. Начиная с Qtc 1.0, Во-первых, следует отметить, что частотная характеристика имеет ярко выраженный горб, что может еще больше усугубиться, если выбранный вами НЧ-динамик также имеет собственный острый ответ. Коробка меньшего размера также имеет гораздо более низкую чувствительность в глубоком бас, функция железного закона Хоффмана, что означает больше эквалайзера и мощности для добиться ровного отклика в комнате.Чего здесь не видно, так это того, что Qtc 1.0 будет есть некоторый звон, связанный с его горбатым профилем частотной характеристики. Искажение также будет выше в глубоких басах по сравнению с корпусом большего размера. Все занято вместе можно увидеть проблемы, связанные с созданием коробки, которая тоже маленький.

Вкл. на другом конце спектра мы имеем Qtc 0,5. Первое, что следует Обратите внимание на размер корпуса; 7,75 кубических футов объемом Рабочий объем для водителя по большинству стандартов абсолютно огромен.На С другой стороны, большие дивиденды связаны с некоторыми дивидендами. С Qtc из 0,5, коробка считается критически демпфированной, что означает, что водитель не звонит. и дальше. Хоффман также утверждает, что большая коробка будет соответствовать лучшему бюджету. чувствительность, которая отражается на графиках отклика. Однако помимо размера есть еще один недостаток, о котором следует помнить. Как следствие того, что эффективный низкий, ход водителя должен увеличиваться для данной потребляемой мощности относительно более высокого блока Qtc. Другими словами, большая коробка меньше защитить драйвер, чтобы мощные переходные процессы на очень низких частотах имеют больший потенциал нанести ущерб.

К счастью, У производителей сабвуферов есть золотая середина на выбор с Qtc, равным 0,707. Этот выравнивание обычно называют максимально плоским, поскольку оно обеспечивает самый продолжительный ответ до того, как система начнет откатываться. Вложение объемом 2,7 кубических фута ни в коем случае нельзя назвать сверхкомпактным, но это не что-то вы тоже ошиблись бы с холодильником. Это не так эффективно с глубокими басами как коробку большего размера, снова вините Хоффмана, но расплата здесь заключается в том, что водитель с гораздо меньшим риском чрезмерного отклонения.Наконец, пока дизайн не «Критически затухающий», тем не менее, звон достаточно хорошо контролируется относительно в поле с высоким Qtc.

Сейчас пришло время проверить реальность. Моделирование - отличная отправная точка в понимание того, как параметры Thiele / Small и размер коробки повлияют на производительность. Однако в реальном мире ничто не работает так, как моделирование. предлагаю им это сделать. Отчасти это можно объяснить вариациями в производства, или производители обманывают свои спецификации.Некоторые из них приходят вплоть до того факта, что когда вы доводите водителя до предела, нелинейные поведение закрадывается, чтобы отбросить математику. Вот откуда приходят данные из реального мира пригодится. Мы рекомендуем всем, кто хочет заняться своими руками, посетить data-bass, которым управляет экстраординарный басоголик. Джош Риччи. Сайт, как следует из названия, представляет собой базу данных, содержащую подробные измерения широкого диапазона сабвуферов, включая множество необработанных драйверов в тестовых корпусах. Необработанные драйверы также тестируются, чтобы увидеть, насколько они соответствуют к их номинальным характеристикам.

Корпус

с выбранный вами драйвер и зная внутренний объем, необходимый для достижения вашей желаемый Qtc, следующим шагом будет создание корпуса. Как и в любом другой громкоговоритель, корпус вашего сабвуфера в идеале будет инертной конструкцией это не добавляет и не убавляет выходную мощность низкочастотного динамика. Это обычно означает достаточно толстый шкаф (> 0,75 дюйма из МДФ или высококачественный, свободный от пустот Baltic Береза ​​хорошо работает) и разумное количество стяжек и набивок.Не забывайте, что внутренние распорки также уменьшат объем водитель видит при оформлении коробки, а начинка поможет поднять кажущийся объем видит водитель. Мы также рекомендуем переднюю перегородку двойной толщины, так как это повысит жесткость шкафа, а также позволит вам заглубить фланец. драйвера для более чистого вида. Если вы используете внешний усилитель, вы нужны либо пара высококачественных зажимных столбов, которые принимают проволоку большого сечения, либо разъем Speakon. Наконец, вам также понадобится дополнительный провод для внутреннее соединение (-и) с водителем, а также шипы или резиновые ножки.

Pro Совет: Всегда проще построить коробку немного больше, чем вам нужно, и необходимо, чем выяснить, что построенная вами коробка слишком мала и нужно начать с нуля.

Для для тех, кто проявляет лишь мимолетный интерес к деревообработке, плоские пакеты продаются Parts Экспресс и другие также являются приемлемым вариантом. Плоский пакет для сабвуферов то, что Икеа относится к мебели. Вы получаете кучу предварительно нарезанных деталей, чтобы построить корпус, которые вы собираете дома. Излишне говорить, что это может сэкономить кучу времени и усилия, но они могут не соответствовать вашим точным требованиям, т.е.е. здание высокое, мелкий сабвуфер по сравнению с обычным кубом.

Шкаф для плоских упаковок, предлагаемый в Parts Express, предназначен для Драйвер для сабвуфера Dayton Ultimax 18 ”

Больше мощности!

Вкл. На первый взгляд, выбор усилителя кажется простой задачей; больше мощности лучше чем меньше, правда? Тем не менее, это та область, где необходимо проявлять большую осторожность. принято, так как слишком большая мощность может буквально сломать ваш сабвуфер, либо сжигание звуковой катушки водителя или избиение водителя до смерти с помощью сверхэкскурсия.В то же время усилитель должен быть достаточно мощным, чтобы доставляйте выходной сигнал, который вы хотите достичь, в нагрузку по сопротивлению, которую водитель представляет. Правильный баланс - ключ к максимальному увеличению производительность без риска для ваших вложений. Это также область, где коммерческие сабвуферы имеют важное преимущество; за счет использования настраиваемые ограничители DSP, они могут уберечь НЧ-динамик от проблем, сохраняя при этом лодку с разветвителем.

Достижение правильный баланс означает понимание ограничений сабвуфера, который вы используете. строительство.Некоторые из них относительно просты. По графикам экскурсий показано в разделе моделирования выше, вы можете получить представление о том, сколько энергии требуется для достижения номинального значения Xmax (максимального линейного хода) водителя и Xmech (максимальная физическая экскурсия водителя до повреждения). Излишне скажем, если у вас достаточно мощности, чтобы превысить рейтинг Xmech водителя, отлично следует соблюдать осторожность при воспроизведении. Также, как упоминалось выше, перегрузка НЧ-динамик, как правило, намного проще при низком выравнивании Qtc, по сравнению с Qtc, равным 0.707 или выше. Важным следствием этого является то, что из-за ограниченная смещением мощность корпуса с низким Qtc, верхний басовый выход также ограничен относительно более высокого блока Qtc.

Профессиональный совет: Если вы хотите запитать сабвуфер или шестерку с тысячами ватт усиления, требуются специальные схемы с адекватной силой тока. аксессуар.

Другая сторона уравнения - это способность водителя к термической обработке, где есть еще немного серая зона.Да, у большинства драйверов есть силовая обработка рейтинг, но большинство необработанных драйверов, которые мы видели в тестировании, могут терпеть многое мощность выше номинальной на короткие периоды времени. Учитывая динамичный характер контент из реального мира, это то, чем вы можете воспользоваться. Положить это в в реальном выражении, прокачивая 4 кВт через драйвер, рассчитанный на потребление 1 кВт за некоторую долю второй не причинит вреда. С другой стороны, синусоидальная мощность 4 кВт волны на пару минут - отличный способ получить расплавленную звуковую катушку.Мы Я не могу этого достаточно подчеркнуть: большая сила влечет за собой большую ответственность.

Пластинчатый усилитель мощностью 700 Вт от SpeakerPower

В Помимо чистой мощности, еще один аспект для оценки характеристик усилителя. - его эффективная пропускная способность. Так в чем же дело? Как оказалось, некоторые производители усилителей включают фиксированный фильтр верхних частот около ~ 20 Гц. Во многих случаях это может быть полезно, поскольку фильтр верхних частот удаляет сверхнизкие частоты, которые большинство систем плохо подготовлено для воспроизведения, в то время как одновременно уменьшая нагрузку на усилитель.Беспроигрышный вариант? В случае сабвуфера, этот фильтр высоких частот будет иметь эффект стерилизации производительность в инфразвуковом диапазоне. В зависимости от ваших целей производительности это может не иметь большого значения. С другой стороны, если вы хотите, чтобы в номере расширение до однозначных цифр, усилитель с фиксированным пропусканием высоких частот фильтр нет буэно. Кроме того, плохо реализованные фильтры могут привести к звонку и фазовым аномалиям, которые могут иметь отрицательно сказывается на качестве звука.

Переезд за пределами возможностей усилителя, есть еще один вопрос, который нужно подумайте: вы хотите усилитель пластинчатый или внешний усилитель? Пока тарелка Усилители имеют то преимущество, что они представляют собой комплексное решение: много причин рассмотреть внешний усилитель.Прежде всего, вы можете купите много мощности по дешевке в виде профессионального внешнего усилителя. Если вы при сборке нескольких сабвуферов монтаж проводки становится намного проще, так как вам не нужна розетка рядом с каждым сабвуфером. И последнее, но не менее важное: заменить внешний усилитель, так как для нового / другого пластинчатого усилителя может потребоваться другой размеры выреза в вашем корпусе.

Аксессуары

Как Как уже упоминалось, сабвуфер, сделанный своими руками, в основном состоит из динамика, корпуса и усилитель мощности.Конечно, есть несколько дополнительных ингредиентов, которые стоит учитывая также. Наборы для измерения, такие как Dayton’s Omnimic или XTZ Room Analyzer в сочетании с сложная система эквалайзера, такая как miniDSP , позволит вам формировать отклик вашего сабвуфера. Это особенно важно, когда пора действительно использовать сабвуфер в своей комнате. Без всякого эквалайзера, даже лучший сабвуфер будет иметь уродливые пики в ответе, которые являются рецептом гулкий бас. Эквалайзер также позволит вам сформировать нижнюю часть вашей системы; в зависимости от количество комнаты, чтобы получить ваше пространство экспонатов, вы можете получить квартиру отклик значительно ниже 20 Гц с немногим большим, чем полочный фильтр нижних частот.Однако один следует быть осторожным при повышении отклика системы, так как для этого требуется больше усилителя. мощность и экскурсия от водителя. Помните, что повышение на 6 дБ в 4 раза больше мощность и вдвое больше хода водителя, что позволяет легко выбежать из запаса в спешке, спешу.

Измерительная система XTZ’s Room Analyzer II

Рекомендации и ресурсы

Так Теперь вопрос становится немного проще: что, черт возьми, вы покупаете? К счастью, есть немало надежных драйверов всех размеров от широкий ассортимент брендов.Отличные характеристики могут быть достигнуты с низкочастотными динамиками от линии Dayton Reference HO и Ultimax, продукты Stereo Integrity и iST среди других популярных бренды. Идеальный драйвер будет иметь большой линейный ход (xmax), управляемую мощность, низкие искажения и достаточно ровная частотная характеристика, по крайней мере, до 200 Гц. На практике это обычно означает драйвер с довольно большим, многослойная звуковая катушка, а также кольца Фарадея / закорачивающие кольца для улучшения линейности. Также желателен достаточно низкий Qts (> 0.5), как система Q (Qtc, как обсуждалось выше) не может опускаться ниже Qts драйвера.

Когда доходит до мощности, опять же нет недостатка в качественных усилителях мощности там, особенно от производителей, таких как Crown, Crest, QSC и др. За пластинчатые усилители, мы отдаем должное SpeakerPower, который является OEM-поставщиком продукции Reaction Аудио, Power Sound Audio и JTR среди других. Также, как упоминалось ранее, плоский пакет от Parts Express также может значительно упростить конструкцию корпуса. кропотливая задача. Для подключения мы рекомендуем кабель не менее 12AWG, хотя чем ниже, тем лучше для приложений с высокой мощностью.

Сколько это стоит?


Плоский блок / комплект Ultimax 18 дюймов в настоящее время продается по цене 400 долларов на Parts Express. Если вы используете внешнее усиление вместо пластинчатого усилителя, показанного выше, то усилитель Behringer iNuke NU3000, который можно соединить мостом для получения колоссальной пиковой мощности 3 кВт на 4 Ом. загрузка стоит 345 долларов в розницу, но розничная цена ниже (230 долларов на Sweetwater). Если вы потратите несколько долларов на такие вещи, как краска, вы получите около 7-800 долларов за очень хороший 18-дюймовый герметичный переводник. Стрижка собственного дерева может быть немного дешевле, но не настолько, чтобы иметь какое-то значение (особенно, если вы делаете ошибки).Вам будет сложно найти коммерчески доступный сабвуфер с таким уровнем производительности по этой цене.

Заключение

А вы серьезный бассоголик с ограниченным бюджетом? Сабвуфер своими руками может быть просто починить тебя после. За небольшие деньги можно построить подводную лодку, которая может конкурировать с лучшими сабвуферами на рынке. Помимо этого, у вас будет гордость от осознания того, что вы построили неотъемлемую часть своего домашнего кинотеатра, и знание того, что у вас есть уникальное оборудование, которое Джо Сикпак не может просто заберите в местном магазине больших коробок.Однако, осознавая ценность Предложение DIY требует большой осторожности, как с точки зрения дизайна правильно, как и реализация. Не забывайте извечный совет: измеряйте дважды, один раз отрежьте. Вы энтузиаст сабвуфера своими руками? Обязательно поделитесь на нашем форумы, включая фотографии вашей сборки.

Домашний кинотеатр с сабвуфером

- купить домашний кинотеатр с сабвуфером своими руками с бесплатной доставкой на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для домашнего кинотеатра с сабвуфером своими руками.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший домашний кинотеатр с сабвуфером своими руками станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели домашний кинотеатр с сабвуфером на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в домашнем кинотеатре с сабвуфером своими руками и думаете о выборе аналогичного товара, AliExpress - отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести домашний кинотеатр с сабвуфером diy по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Основы объемного звука | Сделай сам

Когда дело доходит до объемного звука, в наши дни есть только два основных варианта, и решить, что будет правильным, очень просто:

- Основной формат объемного звука известен как пять точек и один.Цифры в названии относятся к количеству динамиков, которое может использовать формат. Таким образом, система «пять точек» использует пять дискретных полнодиапазонных аудиоканалов - три динамика спереди, стерео левый и правый, плюс моно центрального канала и два динамика объемного звука сбоку или сзади от слушателя. «Точка один» в слове «пять точек» относится к шестому каналу низкочастотных эффектов, который передает басовый звук на низкочастотный или сабвуфер.

- Для объемного звучания домашнего кинотеатра добавлено новое усовершенствование системы «пять точек», называемое «семь точек».Этот формат добавляет еще два динамика, что позволяет разместить два динамика объемного звучания за зоной отдыха, а два других - по бокам от места слушателя.

Если фильм на DVD микшируется с объемным звуком, состоящим из семи пунктов и одного, будет семь отдельных аудиоканалов. Но поскольку большинство DVD-дисков и другого контента в настоящее время микшируются в формате «пять точек-один», часто эти два дополнительных динамика будут дублировать тот же звук, который слышен с помощью пяти динамиков.

После выбора между пятью и семью точками пора покупать колонки. Вот несколько основных практических правил, которым следует следовать при выборе динамиков:

- Первое правило - получить пять или семь динамиков с согласованным тембром. Хотя согласование тембра является довольно техническим, это просто означает, что каждый динамик будет издавать похожие звуки.

- Установите динамики по всей комнате, чтобы звук был безупречным.Небольшая колонка центрального канала от одного производителя и большие напольные колонки от другого производителя - не лучший вариант, хотя такая установка встречается в большинстве домов.

- Для большинства людей, живущих в гостиной или кабинете среднего размера, полочные колонки высотой от 12 до 15 дюймов имеют большой смысл. Они удобного размера, не перегружают комнату, и их можно найти практически в любом ценовом диапазоне. Обычно полочные колонки не приносят много басов, но это нормально, потому что сабвуфер будет обрабатывать эти низкие частоты.

- Только специальное пространство для домашнего кинотеатра или большая многоцелевая комната должны содержать самые разнообразные динамики - от 38 дюймов и выше. Хотя лучшие из динамиков в этом диапазоне действительно отлично звучат и могут быть громкими, это действительно излишне для большинство комнат.

- Сабвуфер также является важной частью общей системы объемного звучания. Он обеспечивает все глубокие басы на DVD, а также на музыке. Однако большинство систем средней ценовой категории поставляются с низкочастотным динамиком - маленьким драйвером в небольшом корпусе с небольшим усилителем.Это хорошо для музыки, но глубокие басы не будут слышны на DVD. Чтобы их услышать, купите настоящий сабвуфер с более мощным НЧ-динамиком, большим усилителем и большим кабинетом (рука Кори находится на сабвуфере), которые в сумме составляют одно - глубокий, глубокий бас. Купите самый большой и мощный сабвуфер, который позволяет бюджет. Такое усиление низких частот сделает звучание сателлитных колонок любого размера больше и лучше.

- Некоторые потребители увлекаются номинальной мощностью - или «мощностью» - при покупке колонок, но на самом деле эти цифры являются лишь рекомендацией производителя.Нет необходимости согласовывать 100-ваттный усилитель с динамиками на 100 Вт, но используйте эти рейтинги в качестве ориентира для выбора динамиков, мощность которых не превышает мощности усилителя.

- При покупке громкоговорителей одна из самых больших ошибок, которые совершает большинство людей, - это слушать незнакомый программный материал - обычно это демонстрационный CD или DVD, который может быть в магазине. Невозможно узнать, действительно ли акустическая система нравится покупателю. Кори рекомендует взять с собой знакомые компакт-диски или DVD.После прослушивания знакомых звуков одна акустическая система будет выделяться на фоне другой.

- Каждый домашний кинотеатр и колонки поставляются в комплекте с кабелями, но подумайте о приобретении кабелей на вторичном рынке. Они улучшат качество видео и звука, а кабели без проблем прослужат дольше. Есть много завышенных заявлений о производительности некоторых кабелей с соответствующими ценами. Но не обязательно платить тысячи долларов за слишком толстые кабели.Хорошее практическое правило - тратить от 10 до 15 процентов стоимости всей домашней развлекательной системы. Стоит обратить внимание на позолоченные разъемы. В отличие от никелевых или луженых разъемов, золото не подвержено коррозии, а коррозия вызывает деформацию.

Diy Сабвуфер для домашнего кинотеатра

Сабвуфер для домашнего кинотеатра своими руками

Легкие и простые проекты DIY для вашего дома с минимальным бюджетом.

Сабвуфер для домашнего кинотеатра своими руками .Общие обсуждения проекты герметичной сборки перенесенные проекты сборки ib build проекты усилители сабвуфера | Схемы подключения драйвера калькулятора корпуса базы данных проектов сборки HPF Чтобы использовать любые уравнения или электронные таблицы, представленные на этом сайте, вы должны указать параметры t / s для драйвера, который вы хотите использовать.

Как спроектировать и построить свой собственный сабвуфер своими руками на сайте www.pinterest.com

В этой статье мы проведем вас через пошаговую процедуру, как дешево собрать высокопроизводительный сабвуфер своими руками.10 уникальных тем для домашнего кинотеатра. Я использую домашний кинотеатр в основном для просмотра фильмов / телешоу и игр.

Беспроводная система сабвуфера предлагает несколько вариантов гибкости, которые могут помочь вашей системе домашнего кинотеатра.

Беспроводная система сабвуфера предлагает несколько вариантов гибкости, которые могут помочь вашей системе домашнего кинотеатра. Сабвуфер - это ключ к получению действительно полного погружения в звук, независимо от того, что вы смотрите или слушаете. Все наши комплекты сабвуферов собираются быстро и легко, что позволяет быстро или быстро перейти от распаковки к игре.В любом домашнем кинотеатре сабвуфер обеспечивает один из самых важных звуков в комнате.

Источник: www.pinterest.com

Автор ollieb123 в мастерской домашнего кинотеатра.

Источник: www.pinterest.com

Я тоже слушаю музыку, но ее недостаточно, чтобы приспособить к ней мой сабвуфер.

Источник: www.pinterest.com Инструменты для сабвуфера

Collo своими руками Этот сайт призван передать то, что было извлечено при создании серии сабвуферов все большего качества и мощности.

Источник: www.pinterest.com

Узнайте больше о дизайне сабвуфера, сабвуфера и корпуса динамика своими руками.

Источник: www.pinterest.com

Diy 5.1-канальный усилитель для домашнего кинотеатра с усилителем gainclone lm1875 и сабвуфером lm3886 +.

Источник: www.pinterest.com

На сайте поделок (сделай сам) идей нашел и несколько вариантов сабвуфера и их 7 штатных колонок.

Источник: www.pinterest.com

За небольшие деньги можно построить сабвуфер, который сможет конкурировать с лучшими сабвуферами на рынке.

Источник: www.pinterest.com

Такой классный усилитель для домашнего кинотеатра, вы должны попробовать его для домашнего аудио.

Источник: www.pinterest.com

Настенная панель для домашнего кинотеатра 7.1 с HDMI и сабвуфером.

← каркас односпальной кровати своими руками с раскладными планками кровать ящик для охоты своими руками →

DMCA Контакт Политика конфиденциальности Авторские права

Скрытых истин о домашнем кинотеатре DIY Subwoofer Kit

Как вы думаете, почему люди выбирают комплект для домашнего кинотеатра DIY сабвуфер ? Причина использования сабвуфера своими руками очевидна.Диапазон человеческого слуха составляет от 20 Гц до 20000 Гц. Если вы любите смотреть фильмы, звуковая дорожка фильма может варьироваться до 10 Гц. Это ниже среднего диапазона человеческого слуха.

Чтобы воспроизвести звуковую дорожку так, чтобы ее можно было слышать и наслаждаться, вам понадобятся сабвуферы, которые воспроизводят точный диапазон слышимости. В то время как многие динамики воспроизводят диапазон слышимости до 40 Гц, сабвуфер выполняет работу по воспроизведению самых низких частот.

С домашним кинотеатром ваш самодельный сабвуфер может дать вам звук, который могут предложить только кинотеатры.Прежде чем вы подумаете о создании сабвуфера, вы должны знать несколько фактов об этом гаджете. Вот что нужно знать об использовании сабвуфера.

Как выбрать настройку, размер и компоненты сабвуфера?

Вы должны учитывать ограничения по размеру, ваш бюджет и тип конструкции, которая вам нужна. Иногда решение построить сабвуфер зависит от желаемого размера. Те, у кого много места, могут построить любой размер, какой захотят.

Мы рекомендуем вам выбрать самый крупный драйвер, который может вместить ваш сабвуфер.С большим драйвером вам потребуется меньше энергии для получения требуемой выходной мощности. Чем ближе вы подтолкнете драйвер к максимальной мощности, тем больше искажений и плохого качества звука.

Размер вашего сабвуфера определяет размер драйвера, который вы можете использовать. Прежде чем сделать вывод о том, какой размер драйвера вам нужен, убедитесь, что места для сабвуфера достаточно для его переноски.

Усилитель домашнего кинотеатра Комплект сабвуфера своими руками

У нас есть разные типы усилителей для сборки сабвуфера.Дизайн вашего сабвуфера должен определять тип необходимого вам усилителя. Вы можете использовать пластинчатый усилитель для создания перенесенной конструкции.

Некоторые усилители идут в комплекте, и они встроены в корпус сабвуфера. Однако они не так хороши, как усилители мощности. Усилители этого типа не издают шума, потому что в них нет вентилятора.

Могут ли большие сабвуферы воспроизводить инфразвуковые басы?

Для тех, кто создает большой и мощный сабвуфер, он может воспроизводить частоты ниже 20 Гц.Чтобы это работало, вам нужны большие драйверы и большая мощность из-за демпфирования воздуха. Воздух, движущийся на низких частотах от этого типа усилителя, называется инфразвуком. Инфразвуковые басы делают просмотр фильмов более увлекательным.

Может ли сабвуфер издавать громкие звуки, от которых страдают животные или люди?

Когда дело доходит до сабвуфера для домашнего кинотеатра, сделанного своими руками, многие люди принимают во внимание тип звука, который производит гаджет. Звук, воспроизводимый домашними кинотеатрами и воспроизводимый сабвуферами, может быть взрывным.Если вы можете правильно откалибровать два гаджета, у вас будет сбалансированный и правильный звук. Также устраняется чрезмерно громкий или громкий звук.

Вам не о чем беспокоиться из-за раздражающего звука из вашего самодельного сабвуфера или домашнего кинотеатра, если вы можете управлять звуком.

diy мини-сабвуфер

85. Наборы для измерения, такие как Dayton's Omnimic или XTZ Room Analyzer, в сочетании со сложной системой эквалайзера, такой как miniDSP, позволят вам формировать характеристики вашего сабвуфера. 31 января 2019 г .: Разработка и изготовление собственного сабвуфера для вашей аудиосистемы может стать отличным способом улучшить ее звучание.Небольшие заводские динамики вашего автомобиля не могут перемещать достаточно воздуха для воспроизведения этих частот. Конечно, есть несколько дополнительных ингредиентов, которые также стоит учесть. То же самое можно сказать и об усилителе и сабвуфере. В этом примечании к приложению мы предполагаем, что сабвуфер имеет автономное питание (имеет встроенный усилитель). Мини-оранжевый маленький стерео-сабвуфер мощностью 3 Вт 50 мм. ЕСЛИ ваш сабвуфер имеет вход / выход уровня левого / правого динамика [в дополнение к левому / правому RCA], то вы можете использовать ЛЮБОЙ 2-канальный усилитель или мини-усилитель, например:БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов США, отправленных Amazon. Многие из нас здесь тоже члены там. Окончание 22 февраля в 10:17 по тихоокеанскому стандартному времени 4д 7ч. Мы продаем необработанные драйверы динамиков (высокочастотные динамики, низкочастотные динамики, сабвуфер, среднечастотные динамики, драйверы полного диапазона), комплекты динамиков, усилители, конденсаторы, резисторы и катушки индуктивности. JL Audio E-Sub e110: лучший маленький сабвуфер. Колонки, комплекты, плоские пакеты, детали, магазин нестандартной древесины. . Как упоминалось ранее, у Fosi есть мини-усилитель для подключения пассивных сабвуферов и даже ламповый усилитель, который не ... Tang Band W3-1876S 3-дюймовый мини-сабвуфер 3-дюймовый сабвуфер Tang Band W3-1876S предлагает огромные возможности Xmax 5 мм и отличные качество звука в крошечном корпусе.Сделать собственный сабвуфер на самом деле не так уж и сложно (особенно если вы попросите родственника или друга сделать для вас столярку! 4,0 из 5 звезд 71. ... Мини-сабвуфер 5-6 дюймов Bandpass 4-го порядка изобарический. Начните с обрезки древесины, так что оно должно иметь точные размеры, которые вам нужны. Помня об этом, я решил пойти дальше и построить Mini Marty с драйвером Dayton Audio UM18-22 18 "Ultimax. Между прочим, этот метод работает независимо от того, подключаете ли вы дополнительный набор акустических кабелей к входам уровня громкоговорителей сабвуфера или используйте линейное подключение к сабвуферу от вашего предусилителя или интегрированного усилителя.Порядок 4-х или герметичных полос пропускания задней камеры - это, по сути, система водонепроницаемых корпусов с добавлением акустического фильтра для динамика. Корпус сабвуфера Denovo Audio для НЧ-динамика 24 дюйма, плоский комплект динамиков, комплект для самостоятельного изготовления сабвуфера, сабвуфер Stereo Integrity 24 дюйма, динамик для домашнего кинотеатра. Страница сборки сабвуфера (начните здесь!) Лучшее расположение портов для мини-сабвуфера; Конструкция корпуса сабвуфера с двумя портами L; Коробка для мини-сабвуфера с портом L; Дизайн мини-сабвуфера с супергромким L-портом (6 июля) Мини-сабвуфер «Удивительный тест глубоких басов»; Мини-сабвуфер Ayy Macarena Bass Test; Вызов принят 2 Корпус сабвуфера; Миниатюрный сабвуфер с диффузором из арамидного волокна; Мини-сабвуфер Лучшая музыка для тестирования Дизайн коробки сабвуфера Deluxe (полная ширина корпуса усилителя DIY) Dissipante (Полная ширина с большими 40-миллиметровыми радиаторами) Slim Line (Полная ширина с квази-радиаторами) Pesante (Полная ширина без радиаторов) Mini Dissipante (Меньшая ширина с большими радиаторами 40 мм) Galaxy (Меньшая ширина с квази-радиаторами) Услуги по настройке шасси (работа с ЧПУ и т. Д.) Выходы 1 и 2 будут управлять двумя громкоговорителями (через ваш существующий усилитель мощности), а выход 3 будет подключен к сабвуферу.Они, как правило, подходят для сабвуферов в американском стиле - огромных переносных коробок, расположенных низко в больших комнатах. Я заключил сделку на подержанный пластинчатый усилитель, так что у меня есть 350 долларов, и он невероятно музыкальный. У меня есть единственный DIY Dayton Audio Reference 15. Вы упомянули, что вас интересует не менее 18 дюймов. 20 марта 2018 - Миниатюрный совок Stipe Ercegovic 18 Scoop Bass Cabinet Mini ... Diy Subwoofer Subwoofer Box Design Дизайн динамика Box Design Subwoofer Speaker Audio Box Pro Аудио-колонки Звук-динамик Diy-колонки Усилитель звука. Сабвуфер: 2 x SVS SB3000 Источники: ERC-3, Sony UBP-X800, PS3 и WD Media Hub Разное: Belkin PF60 PureAv, Harmony Ultimate Home, межблочные соединения Emotiva и кабели питания, Vizio M60- C3 Audiophiliac расскажет о потрясающем JL Audio E-Sub e110.Профессиональное аудио, Домашнее аудио, Сабвуферы, консультации специалистов. Посмотреть больше идей о сабвуфере, сабвуфере своими руками, конструкции корпуса сабвуфера. 3 февраля 2020 г. - Изучите доску Фрэнсиса Эдвардса «Сабвуфер своими руками» на Pinterest. Получите его как можно скорее в среду, 10 февраля. Комплект пассивного мини-сабвуфера с направленным вниз 6-1 / 2-дюймовым сабвуфером В элегантном компактном корпусе этот сабвуфер с направленным вниз 6-1 / 2-дюймовым сабвуфером станет отличным дополнением к любой небольшой стереосистеме или дому. театр. Позже я расскажу, как он питается. Для этого вам понадобится: Старое питание компьютера… Комплекты динамиков: наш дизайн или ваш? Для тех, кто плохо знаком со сборкой громкоговорителей и сабвуферов, ознакомьтесь с нашими рекомендованными драйверами Hi-Fi Audio.Внизу страницы представлены старые проекты динамиков, использующие драйверы, которые сейчас не поддерживаются. Система сабвуфера Phantom ™ для MINI Cooper Почти 1/3 музыки ниже 100 Гц. Инструменты дизайна ... Mini subwoofer box от FluSneez под лицензией Creative Commons - Attribution. 30 июня 2020 г. - Изучите доску Osmoses «Сделай сам сабвуфер» на Pinterest. Сделай сам 10-дюймовый домашний сабвуфер: я хотел дешевый и мощный сабвуфер для своих колонок, и вместо того, чтобы выкладывать 100 фунтов стерлингов, я пошел по пути DIY, найдя 10-дюймовый Pioneer TS-W255C всего за 10 фунтов стерлингов.Понимаю, должно быть, я плохо все объяснил. Если вы хотите начать слышать ВСЮ свою музыку так, как она должна была быть услышана, вам необходимо. Затем прикрепите стенки сабвуфера вместе с помощью отвертки и шурупов. Это блок-схема плагина 2x4 HD1. Бесплатная поддержка проектов громкоговорителей, закупка комплектующих для сборки громкоговорителей OEM и проектирования пассивных кроссоверов. 16 апреля 2015 г. - Миниатюрный басовый корпус Stipe Ercegovic 18 Scoop Bass Cabinet Mini .. US $ 19,39 US $ 23,26 17% Скидка DX-210 2.1-канальный сабвуфер DC12V Mini Car Computer DIY Amplifier 4 отзыва наложенным платежом 18 долларов США.38 US $ 27.57 33% Off Миниатюрный портативный беспроводной bluetooth-динамик с тяжелыми басами на открытом воздухе сабвуфер с микрофоном для iPhone 2 обзоров COD DIY Speakers and Subwoofer Projects. Как уже упоминалось, сабвуфер, сделанный своими руками, в основном состоит из динамика, корпуса и усилителя. Статья из freespeakerplans ... Сделай сам Сабвуфер Дизайн коробки сабвуфера Дизайн коробки динамика Сабвуфер Спикер Audio Box Pro Audio Колонки Звук Спикер Колонки Diy Audio Amplifier. ваши собственные пины на Pinterest. Понравилось Просмотреть все. Благодарим вас! Если вы распечатываете эту Вещь и демонстрируете ее публично, с гордостью указывайте авторство, распечатывая и отображая этот тег.Частота среза была принята равной 200 Гц, а коэффициент качества - 0,707. "Mini-Mes" очень часто использовался как часть системы спальни моей младшей дочери (вместе с сабвуфером "El Uglito", который все еще пользовался успехом с некоторыми новыми драйверами от Madisound), а также резиновой окантовкой на басовых драйверах. начинал выходить из строя, поэтому я решил оставить коробки, обновить драйверы и сделать для них новые кроссоверы. Сабвуфер. Компактная, но мощная неодимовая магнитная система управляет звуковой катушкой диаметром 20 мм и запатентованным диффузором из полипропилена с окантовкой из сантопрена, обеспечивающей впечатляюще высокие низкие частоты.Стив Гуттенберг. Сделай сам (сделай сам) проекты и комплекты громкоговорителей и сабвуферов. Esim tää: US $ 26,51 СКИДКА 32% | Nobsound Mini Subwoofer / Full Frequency Mono Channel TPA3116 Digital Power Amplifier HiFi Integrated Class D Amp 100W | Amplifier | -… Итак, в качестве отправной точки вы бы посмотрели на корпус размером 400 x 400 x 1200, стоящий по углам. 2 мая 2017 г. - этот пин обнаружил Рикардо Чиа. Полагаю, есть полный Марти и мини-Марти. Когда я перееду в новый дом, я планирую купить мини-DSP, чтобы я мог эквалайзировать свой сабвуфер m & k с помощью REW, поскольку нет возможности эквалайзировать базовый канал на моем усилителе, это поможет мне освоить REW и дать мне кое-что. слишком играю, так как в этот раз у меня по большей части есть свобода действий, чтобы делать в комнате все, что я хочу.Все для сборки колонок своими руками. Откройте для себя (и сэкономьте!), Которые используют двухтактные микросхемы Texas Inst Chips 2xTPA3116D2 на каждом из 2 каналов (всего 4), обеспечивая 2x100 Вт на 4 Ом (20 Гц - 20 кГц, 0,04% THD) или 2x60 Вт на 8 Ом: [ SW управляет частотой кроссовера LFE и перенаправлением низких частот] Электроника 13,85 долл. США 13 долл. США. Некоторые из… В этом руководстве мы узнаем, как собрать сабвуфер для Mini Cooper. Активный сабвуфер Acoustic Audio PSW-6 Down Firing (черный) Это герметичный сабвуфер с пластинчатым усилителем Yung SD500 с усилением низких частот.Посмотреть больше идей о дизайне сабвуфера, сабвуфера, корпуса динамика своими руками. Вы можете поискать на avsforums.com самодельные колонки и сабвуферы, я не помню многих деталей. После этого нанесите столярный клей на внутреннюю часть древесины, чтобы убедиться, что они слиплись.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
