Оружейный сейф своими руками: чертежи, советы по изготовлению

Распространение такого занятия, как охота, привело к необходимости создания специального места для хранения огнестрельного оружия. Согласно российскому законодательству, каждый охотник обязан иметь у себя дома сейф, однако такая покупка может сильно ударить по карману, особенно после приобретения дорогостоящего ружья и патронов. В этой статье мы расскажем о том, как сделать оружейный сейф своими руками, какие для этого понадобятся материалы и в чем заключается особенность такой работы.

Зачем нужен сейф?

Наличие в доме оружейного сейфа – это не просто мера предосторожности, а обязательное условие, прописанное в законодательстве Российской Федерации. В 22-й статье этого документа, утвержденной в 1996 году и отредактированной в 2014, говорится о том, что любое оружие, будь то гражданское, служебное или охотничье, должно храниться в специально отведенном для этого месте – сейфе, который представляет собой металлический ящик с противопожарным замком.

Однако нигде не написано, что сейф следует обязательно приобретать в магазине или у других людей с рук. Самодельный сейф также допускается к использованию, если он соответствует всем необходимым требованиям. В противном случае хранить в нем огнестрельное оружие будет противозаконно. При создании сейфа придется ознакомиться с указом МВД РФ номер 228, описывающим все требования к данной конструкции.

Общие требования

Решили изготовить оружейный сейф своими руками? Тогда вам стоит знать, что самым важным пунктом из указа № 228 является то, что ящик должен полностью состоять из металла, при этом толщина стенок должна составлять не менее 0,3 сантиметра. Также сейф должен быть оборудован двумя замками, а доступ к ключам или замочному коду должен находиться только у владельца оружия.

Конституция Российской Федерации.

Однако по поводу толщины стенок есть небольшая оговорка. Если вы собираетесь изготовить сейф для хранения оружия и только, то вы можете использовать металл с толщиной стенок от 2 миллиметров. А вот конструкция для хранения боеприпасов должна быть уже значительно толще – от 3 миллиметров. Разрешается хранить и оружие, и боеприпасы в одном месте только в том случае, если толщина сейфа составляет не менее 3 миллиметров.

Структурированные требования

Также в законодательстве есть и четкие структурированные требования, изложенные в статье 166, по поводу того, как должен выглядеть самодельный сейф. Со списком этих требований вы можете ознакомиться ниже.

В сейфе могут находиться дополнительные отделы для хранения холодного оружия, ценностей и так далее, однако общие требование при этом должны быть соблюдены – минимум два замка и толщина стенок 3 миллиметра. Конструкция для хранения пороха также должна обладать толщиной стенок не менее 3 миллиметров. Толщина стенок сейфа для хранения оружия должна составлять не меньше 2 миллиметров. Ящик для хранения патронов с боеприпасами должен иметь разные разделы с уникальными замками. Также профессиональные охотники рекомендуют прикрепить конструкцию к напольному покрытию или вмонтировать ее в стену, дабы злоумышленники не смогли ее унести, после чего вскрыть. Крепление должно быть достаточно прочным, выдерживающим вес сейфа.

Стандартные размеры

Еще до приобретения своего первого ружья или карабина необходимо изготовить сейф для хранения оружия, следуя определенным стандартам. Само собой, определяющим фактором для размеров конструкции станет размер и тип оружия, которое будет храниться внутри. Маленький пистолет совсем не обязательно хранить в большом ящике, однако если в будущем вы хотите расширить свой ассортимент, то следует учесть это заранее.

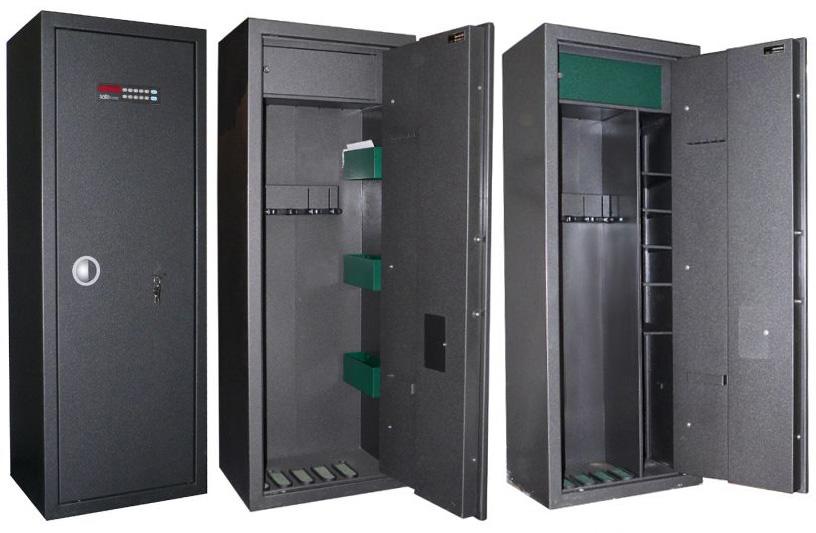

Размеры оружейного сейфа.

В этом вам поможет список наиболее популярных моделей оружия и их габариты:

  • американский Remington 12-го калибра – общая длина 710 миллиметров;
  • ижевское оружие 12-го калибра – средняя длина 1280 миллиметров;
  • итальянская Binelli 12-го калибра – общая длина 1300 миллиметров;
  • ИЖ-27 12-го калибра – общая длина 1165 миллиметров.

Основываясь на этих технических характеристиках оружия, вы можете составить план-чертеж для строительства оружейного сейфа своими руками. Или же вы можете посмотреть оружейный паспорт винтовки, которую хотите приобрести, в интернете.

Составление чертежей

Любая конструкция, которую вы планируете изготовить своими руками, должна иметь составленные заранее чертежи, по которым и будет проходить вся работа. Это делается для того, чтобы в процессе у вас не возникло никаких трудностей, связанных с соединением деталей различных размеров. Помните о том, что составление чертежей оружейного сейфа должно основываться на типе и длине оружия, которое будет в нем храниться. Например, если вы хотите приобрести винтовку, длина которой составляет 1300 миллиметров, то вам необходимо изготовить сейф высотой не менее 140 сантиметров, а для сборного оружия необходимо прибавить еще 10 сантиметров сверху.

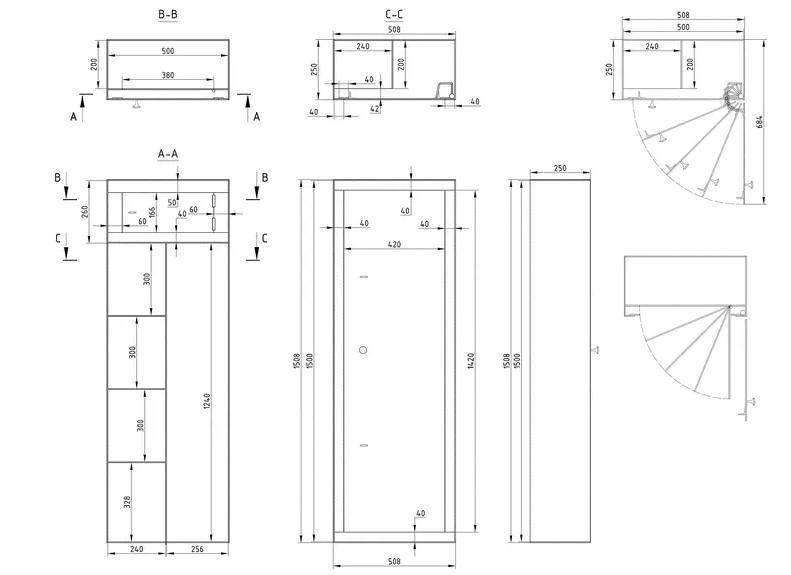

Чертеж оружейного сейфа.

Параметр "глубины" конструкции строго индивидуален. Если вы собираетесь хранить винтовку с оптическим прицелом, то этот показатель должен составлять не менее 500 миллиметров. Для хранения оружия без каких-либо оптических устройств достаточно будет 350 миллиметров. А вот ширина сейфа рассчитывается от количества винтовок и дробовиков, которые будут в нем храниться. На один экземпляр должно приходиться не менее 30 сантиметров, плюс около 200 миллиметров для хранения различных принадлежностей.

Инструменты и материалы

Чтобы сделать в домашних условиях сейф для ружья, необходимо заранее обзавестись всеми инструментами и материалами, чтобы в процессе работы у вас ни в чем не возникло нужды.

Инструменты для строительства.

Вот лишь небольшой список того, что понадобится в обязательном порядке:

  • основной материал для изготовления сейфа – листы железа, толщина которых должна составлять не менее 3 миллиметров;
  • металлические уголки по 2,5 сантиметра или профиля с квадратным сечением – необходимы для изготовления дополнительной камеры;
  • 3 хороших замка, один из которых будет запирать отдельный блок с патронами, а два других – основной сейф;
  • сварочный аппарат – незаменимый инструмент для работы с металлом;
  • болгарка и диском – инструмент для разрезания листов;
  • несколько навесов (два или три) для дверей;
  • ручки для дверей.

Помните, что все это самые необходимые материалы и инструменты, которые понадобятся для того, чтобы изготовить своими руками оружейный сейф. Данный список может быть дополнен, но никак не сокращен.

Начальный этап

Дверь для оружейного сейфа.

Данный этап изготовления металлического сейфа подразумевает подготовку всех необходимых деталей согласно заранее составленным чертежам. Стоит отметить, что необходимо в точности следовать всем параметрам, поскольку даже несколько миллиметров разницы приведут к тому, что конструкция окажется неровной и некачественной. Поэтому сначала начертите с помощью карандаша и линейки на листе металла все необходимые линии, после чего начинайте вырезать детали с помощью болгарки. Также следует заранее напилить уголки, чтобы потом не отвлекаться на это. Количество деталей зависит от сложности желаемой конструкции.

Основной этап

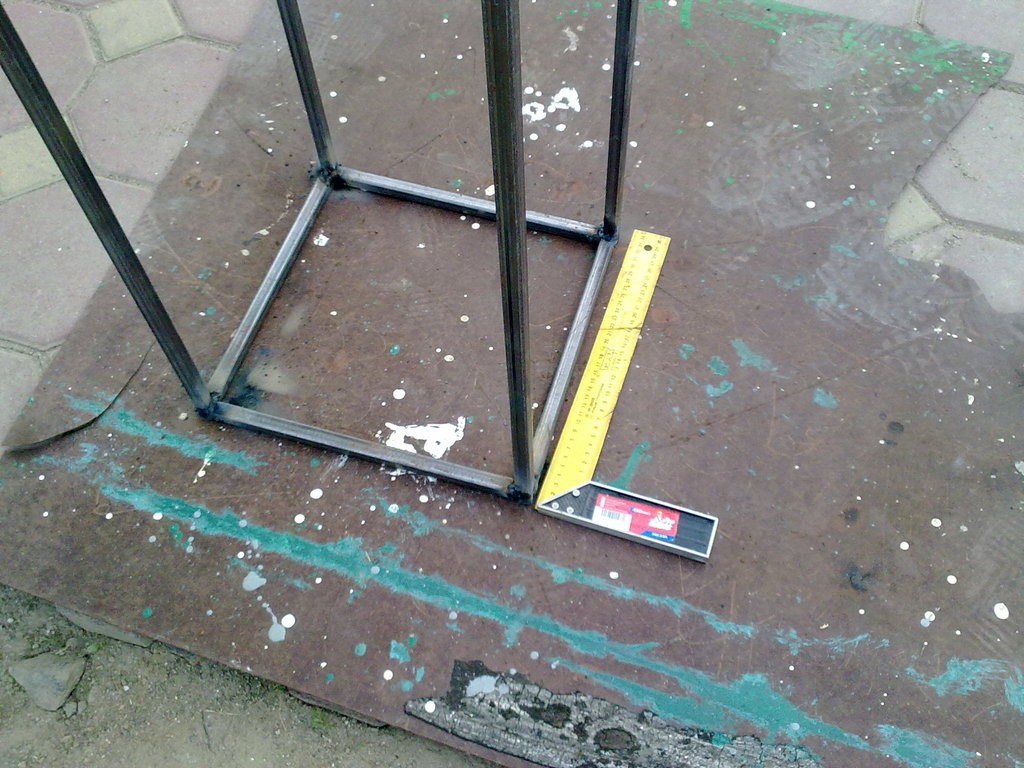

Каркас оружейного сейфа.

Основной этап изготовления оружейного сейфа считается самым сложным, поскольку он потребует от вас умения обращаться со сварочным аппаратом. Если ранее вы ни разу этого не делали, то рекомендуется сначала потренироваться на каких-нибудь ненужных железках или нанять мастера, который сделает эту работу за вас. Сварка металлического сейфа должна проводиться с особой тщательностью, чтобы в процессе не осталось незаваренных швов. Аккуратно свариваем между собой все детали и уголки, после чего конструкция станет более похожа на то, что было указано в чертеже.

Завершающий этап

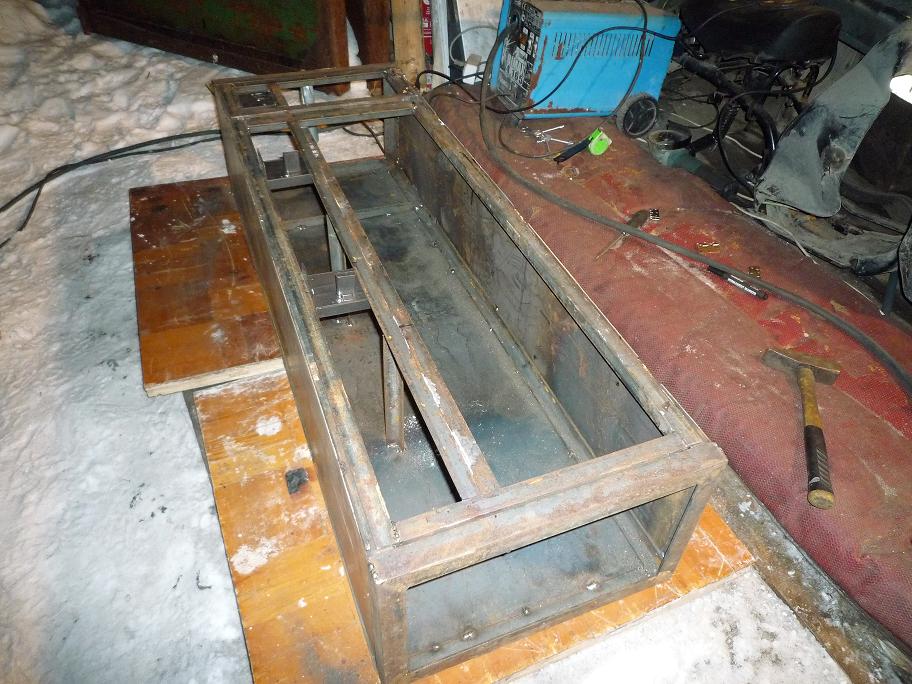

Оружейный сейф из металла.

На этом этапе необходимо приварить все маленькие детали – навесы, ручки, полочки и так далее, после чего тщательно обработать места сварки болгаркой, дабы работа не казалась такой топорной. Остается лишь покрасить сейф для ружья, после чего установить на него замки. Для врезания замков может понадобиться дрель и несколько шурупов, поэтому стоит заранее подготовить этот инструмент. Работа с запирающим механизмом проводится согласно инструкции, которая к нему прилагается.

Как видите, изготовление оружейного сейфа– это не такой уж и сложный процесс, справиться с которым по силам практически любому владельцу оружия. Единственное, что вам понадобится – это качественное железо и несколько инструментов для работы с ним. А дальше нужно лишь следовать чертежам, которые вы заранее составили, и инструкции, которая приведена в нашей статье. Если вы не будете забывать о правилах хранения оружия дома, то сможете без особых проблем приобрести пистолет, ружье или винтовку для охоты, тренировки или самообороны.

Сейф для оружия своими руками

Распространение такого рода деятельности, как охота, привело к тому, что намного чаще стал возникать вопрос о хранении оружия. Прежде чем купить какое-либо оружие, обязательно необходимо озаботиться надежным местом его хранения, однако совершить эту покупку не так-то просто. Могут не подходить размеры, не устраивать размер или просто купить сейф может быть негде. Именно в такие моменты выручает то, что сделать оружейный сейф своими руками вполне возможно. Кроме того, это решит проблему с размером, дизайном и т.д.

сейф для оружия своими руками

Необходимость

Наличие сейфа для всех владельцев оружия прописано законом.

Об этом говорится в статье 22, которая была утверждена в 1996 году, а после отредактирована в 2014. В данной статье говорится о том, что любое оружие, будь-то охотничье, служебное или гражданское, должно храниться в сейфе – металлическом ящике, запираемом под замок, обязательно противопожарном.

Однако там не сказано, что сейф непременно нужно покупать. Самодельный сейф также допускается. Но при его создании необходимо будет ознакомиться с указом МВД Российской Федерации №228, в котором описываются все необходимые требования к этой продукции.

сейф для оружия своими руками

Требования к сейфу

Наиболее важным пунктом из все того же указа №228 является то, что конструкция должна быть полностью металлическая и обладать толщиной стенок минимум 3 мм. К этому необходимо добавить минимум 2 замка и ограничить доступ посторонним к сейфу.

Однако тут есть некоторая оговорка по поводу толщины стенок. Если делать сейф своими руками, то нужно учитывать хранимое в нем, так как при хранении только оружия в сейфе допускается толщина стенки 2 мм. А сейф с боеприпасами все равно должен иметь стенку толщиной 3 мм и также 2 замка.

Хранить можно и все вместе, но толщина стенки должна быть 3 мм в таком случае.

Есть структурированные и четкие требования к сейфу, которые изложены в 166 ст:

  1. Конструкция должна иметь минимум два замка.
  2. Толщина стенки конструкции не менее 2 мм.
  3. Конструкция для хранения патронов, изделий из пороха и т.д. должен иметь минимум 3 мм толщины стенки.
  4. Сейф может обладать встроенным в него отделом для хранения патронов и прочего, но при этом он также должен иметь свои два замка, а общая толщина стенок сейфа 3 мм.

А также рекомендуется крепить сейф к напольному покрытию для того, чтобы его не могли вынести вместе с содержимым. Крепить можно и к стенам, но болты должны быть достаточно крепкими, чтобы выдержать вес сейфа.

сейф

Стандартные размеры

После или до покупки первого оружия необходимо сразу озаботиться местом его хранения. Естественно, что определяющим размером для этой конструкции будет длина оружия. Неважно, будет это сейф для оружия своими руками или купленная модель, необходимо узнать точную общую длину хранилища, чтобы не приходилось каждый раз разбирать оружие для хранения.

Наиболее популярные виды ружей имеют свои стандартные размеры:

  • ИЖ-27 с калибром 12 мм обладает общей длиной 1165 мм;
  • Ижевск с калибром 12/76 и 12/89 обладает общей длиной 1280 мм;
  • Итальянский Benelli Comfort с калибром 12 мм обладает общей длиной 1300 мм;
  • Американский Remington 11-87 с калибром 12 мм обладает общей длиной 710 мм.
сейф для оружия своими руками

Определение размеров и чертеж

Если нет возможности купить хранилище, или нет подходящего по размеру, то стоит задаться вопросом, как сделать сейф своими руками? При определении размеров оружейного сейфа, необходимо руководствоваться типом купленного оружия. Если типаж оружия сборный, то хранилище должно иметь высоты на 10 см больше, плюс около 30 см на полку для патронов.

Однако тот факт, что большинство охотничьих ружей не имеют такой особенности, да и собирать их хотят далеко не все, то наиболее частые и стандартные размеры таковы: 1300 мм высоты хватит для самого длинного оружия. К этому добавляют еще от 250 до 300 мм высоты для полки с патронами.

Глубина сейфа рассчитывается исходя из наличия или отсутствия оптического прицела. Если таковой имеется, то глубины в 500 мм будет достаточно. Если он отсутствует, то хватит и 350 мм. Ширина для сейфа рассчитывается исходя из того, что на одно оружие надо 300 мм, плюс около 200 мм на различные оружейные принадлежности для чистки и т.д.

Прежде чем начать изготавливаться оружейные сейфы своими руками для патронов и оружия, необходимо составить чертежи оружейного сейфа по ранее рассчитанным параметрам. Это облегчит работу по его сборке.

сейф для оружия своими руками

Инструменты и материалы

Для того чтобы сделать сейф для ружей своими руками необходимо будет иметь под рукой следующие инструменты и материалы:

  1. Основной материал для изготовления хранилища – листы железа. О толщине материала и требованиях к сейфу говорилось ранее.
  2. Если сейф будет хранить кроме оружия еще и патроны, необходимы уголки 2,5 см или же профиля с квадратным сечением.
  3. Обязательно понадобится сварочный аппарат.
  4. 3 надежных замка. Один будет запирать полку с патронами, другие два для самого сейфа в целом.
  5. В зависимости от веса двери нужны навесы в количестве 2-3 штук.
  6. Болгарка с дисками по металлу.
  7. Ручка.
сейф

Этапы работ

Подготовка

На данном этапе необходимо купить все необходимые инструменты, материалы, подобрать подходящее и соответствующее закону место для установки. После этого составляется подробный чертеж хранилища исходя из параметра и количества оружия, которое будет в нем храниться. Далее начинается работа, отвечающая на вопрос, как сделать оружейный сейф.

сейф

Начало работ

Начать процесс изготовления сейфа своими руками необходимо с разметки листов металла по заранее указанным в чертежах размерам. Все замеры проводятся при помощи рулетки и нужные места помечаются любым способом.

После этого можно приступать к нарезке стоек для сейфа. Передние и задние длинные стойки имеют размер высоты сейфа. Помимо этого, необходимо нарезать короткие стойки, длина которых рассчитывается исходя из толщины выбранного профиля и умноженная на 2.

К тому же нужно сделать стойки для крепления двери. Чаще всего, двери в сейфе немного меньше, чем сама высота сейфа. К примеру, если высота выбрана 1250 мм, то высота двери 1210 мм, которая рассчитывается, как высота профиля (1250), минус две его ширины. Также для установки дверей потребуются еще четыре коротких планки по 410 мм.

Последним элементом будут стойки, которые буду скреплять конструкцию. К примеру, если глубина хранилища 300 мм, то стойки будут 260 мм. После этого можно начать нарезать непосредственно стенки для всех сторон хранилища. Они должны быть выполнены впритык, а значит, их размеры должны быть такими же, как и длина, глубина стоек.

После заготовки всего необходимого нужно свериться с планом. Если все совпадает, то можно приступать к следующей стадии.

сейф

Основной этап

Основной этап наиболее прост в плане его описания, однако наиболее сложен в плане выполнения, так как сделать сейф для ружья можно только при помощи электросварки. На данном этапе необходимо сварить все, ранее полученные элементы между собой.

Первыми свариваются все стойки, а после этого полученный каркас зашивают листами металла. При сварке очень важно следить за наличием четки и прямых углов. В противном случае есть риск получить не просто кривую на вид конструкцию, а еще и столкнуться, к примеру, с тем, что дверь не будет закрываться из-за неровного угла.

После окончания этой стадии получится стальная коробка, почти готовая к использованию.

сейф

Завершение работ

Последним важным пунктом сбора сейфа для хранения оружия является установка замка. Выбор и установка замка дело уже лично каждого, здесь жестких требований нет. Простейшим вариантом будет установка обычного запирающего замка. Для этого устанавливается петля на корпусе и на двери.

В петли вставляется навесной замок. Это простейший и самый дешевый способ запереть хранилище. Нужно не забывать, что замков должно быть два и еще один брался для запирания отдельной полки с патронами.

сейф

Дополнительные мероприятия

Существует несколько нюансов о том, как сделать сейф.

Имейте в виду следующее:

  1. Передняя часть хранилища может быть усилена специальным уголком.
  2. После сваривания конструкции швы должны оказаться внутри хранилища.
  3. Изнутри к двери нужно наварить несколько уголков. Это даст два преимущества. Первое – она будет прочнее, второе – ее не получится удалить обычным съемом с петель.
  4. Чтобы уменьшить общий вес конструкции можно заменять материал для полок на более легкий, чем металл. Это разрешается.
  5. Можно добавить внутрь хранилища какой-либо мягкий материал, чтобы не царапать оружие при его хранении в сейфе. Красить изнутри сейф не имеет смысла.

Видео

Смотрите в нашем видео, как сделать сейф из пропановых баллонов.
