Естественная Вентиляция в Частном Доме: Устройство, Схемы

Для комфортного проживания человека в доме требуется достаточное количество кислорода. Длительное нахождение в непроветриваемом помещении приводит к сонливости, быстрой утомляемости, а в случае регулярной нехватки свежего воздуха даже серьезным заболеваниям дыхательной системы и систем кровообращения. Монтаж систем естественной вентиляции в частном доме или квартире поможет избежать подобных негативных явлений.

Содержание этой статьи

Принцип действия

Читайте также:   Перегородки в квартире: виды, функциональное назначение, популярные материалы для обустройства (130+ Фото & Видео) +Отзывы

Синими стрелками показано направление притока воздуха в помещение, красными – его вывод

Наших предков вентиляция жилых помещений волновала гораздо меньше.

Деревянные окна с неплотно прилегающими стеклами, не слишком герметичные двери вполне обеспечивали достаточную естественную вентиляцию без каких-либо дополнительных устройств. Отверстия для притока и вывода отработанного воздуха оборудовались лишь в подвальных помещениях и погребах.

С приходом на строительный рынок современных отделочных материалов и пластиковых окон вопрос обеспечения вентиляции жилых помещений встал более остро. Отсутствие в домах малейших щелей привело к появлению конденсата и спертого воздуха. Если и вы стали замечать, что в доме появился их избыток, и длительное нахождение в помещении приводит к дискомфорту, самое время позаботится о естественной (а в некоторых случаях и искусственной) вентиляции.

Вентиляционный выход на кровлю

Как сделать «правильную» естественную вентиляцию в частном доме? При проектировании подобной системы очень важно понять принцип ее работы. Ведь циркуляция воздуха будет зависеть только от правильности расчетов. Малейшей ошибки будет достаточно для образования застоев воздушных масс.

Естественная вентиляция в помещениях функционирует за счет перепада давления. При этом:

  • теплый воздух поднимается только вверх; холодный же находится внизу (он движется в ту сторону, где давление ниже, то есть к потолку, где теплый воздух менее плотен)
  • в зимнее время из-за разницы температур (а значит, и давления) вентиляция функционирует лучше
  • воздуху необходимо обеспечить свободный проход по всему дому; для правильного распределения воздушных потоков желательно продумать расположение помещений и межкомнатных перегородок еще на этапе строительства
вернуться к меню ↑

Достоинства и недостатки

Читайте также:   Дверной проем без двери: обустройство, идеи отделки и оформления на кухне, балконе, в зале (105+ Фото Видео) +Отзывы

Схема естественной вентиляции в частном доме

Перечислим основные плюсы подобных устройств:

ПЛЮСЫ:

  • теплый воздух поднимается только вверх; холодный же находится внизу (он движется в ту сторону, где давление ниже, то есть к потолку, где теплый воздух менее плотен)
  • в зимнее время из-за разницы температур (а значит, и давления) вентиляция функционирует лучше
  • воздуху необходимо обеспечить свободный проход по всему дому; для правильного распределения воздушных потоков желательно продумать расположение помещений и межкомнатных перегородок еще на этапе строительства

Хотя недостатков у вентиляционных систем немало, их вполне можно минимизировать при грамотном и продуманном монтаже. К ее минусам можно отнести:

МИНУСЫ:

  • недостаточный приток воздуха в летний период, когда перепады температур в помещении и на улице, особенно при отсутствии ветра, незначительны; в этом случае поможет обычное проветривание дома с открытыми окнами и дверьми
  • наличие сквозняков в холодное время года; забор воздуха зимой можно чуть уменьшить, отрегулировав клапан вентиляционного отверстия; учтите также, что в «чистых» помещениях должно располагаться только приточное отверстие; если здесь же установить и вытяжку, вы получите лишь сквозняк и значительную потерю тепла; воздух обязательно должен проходить по всем помещениям
  • в определенных условиях (к примеру, смене направления ветра или температуре в помещениях ниже, чем на улице) вентиляция может начать работать в обратном направлении: забор воздушных масс начинается из вытяжки; но подобное явление возможно лишь при недостаточном количестве отверстий для притока воздуха
  • в малоэтажных зданиях из-за недостаточного перепада высот естественная вытяжка может работать слабо, поэтому воздуховод следует поднимать на достаточную высоту выше конька

Естественной вентиляции будет недостаточно, пожалуй, лишь при расположении дома в загазованном районе. В этом случае используются принудительные вытяжные системы с многоступенчатой фильтрацией. Их монтаж требуется также при значительной площади помещений.

Пластиковые трубы для воздуховодов использовать крайне нежелательно. В них будет скапливаться пыль, мешающая нормальному прохождению воздуха. Плюс в ветреную погоду воздуховоды будут шуметь. Поэтому для их обустройства лучше использовать специальные антистатические трубы.

вернуться к меню ↑

Расчет производительности системы

Читайте также:

   Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы

Расчет площади воздуховода

Диаметр и длину воздуховодов проще просчитать с помощью онлайн-калькулятора. Но принцип расчетов во избежание ошибок все же знать нужно.

Все помещения в доме условно делят на «грязные», требуемые более интенсивного проветривания (кухня, туалет, ванная, прачечная и пр.) и жилые «чистые». По СНиП, воздух в «грязных» помещениях требуется обновлять со скоростью 60 куб. м в час. При наличии же газовой плиты в кухне скорость обновления увеличивают до 100 кубометров. Для санузлов эта цифра чуть ниже – 25 куб. м, а для прачечных она равна 90 куб. м в час.

В «грязных» помещениях используется принудительная вентиляция. Для этого на кухне предусматривается отдельный канал из оцинкованной стали, идущий вертикально, без колен. Допускается объединение его только с вентканалом ванной.

Для «чистых» помещений (жилых комнат и коридоров) проветривание снижается до 3 куб. м в час.

Для кладовых достаточно 0,5 кубометров. Остается рассчитать, сколько воздуха в час требуется вывести из этих помещений.

Существует еще один способ, при котором воздухообмен рассчитывается в зависимости от количества проживающих в доме. Нормой при этом считается приток свежего воздуха около 30 куб. м в час на одного человека. В южных районах эту цифру лучше увеличить до 40. Для северных районов, где плотность воздуха ниже, достаточно будет 20 куб. м. К полученной сумме (по количеству проживающих) необходимо прибавить еще 30 куб. м для кухни.

вернуться к меню ↑

Виды естественной вентиляции

Читайте также:   Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Вывод вентиляции на кровлю

Для обеспечения нормального воздухообмена в помещениях большой площади одного-единственного воздуховода будет недостаточно.

Вентсистем должно быть несколько:

вернуться к меню ↑

Приточные отверстия в стенах

Читайте также:   Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Приточный клапан в стене дома

Чтобы не нарушать герметичность окон, можно предусмотреть приточную вытяжку прямо в стенах помещений. Опишем этот процесс подробно:

вернуться к меню ↑

Вентиляционные клапаны в окнах

Читайте также:   Что делать если потеют пластиковые окна в доме или квартире? Причины появления конденсата. Способы решения данной проблемы (Фото & Видео) +Отзывы

Вентканалы, монтируемые в окнах

Последние модели стеклопакетов уже оборудуются приточными клапанами. Если их нет, установить их реально собственными руками. Удобней, если такие клапаны оснащены регуляторами воздушного потока:

вернуться к меню ↑

Обустройство вытяжного канала

Читайте также:   Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

Многоканальный вентиляционный блок

Длина и диаметр такого канала напрямую зависит от производительности вентиляционной системы. Однако его сечение делают не менее 160 кв. см. Минимальная длина трубы – 2 м. Если увеличить ее до 3 м, то при подобном сечении возможно будет обеспечить вывод воздушных масс до 30 куб. м в час.

Изготовить вытяжной канал можно из специальных вентблоков, кирпича, керамической или металлической трубы. При наличии нескольких вытяжек их делают равными по длине.

Оптимальное размещение вентканалов – во внутренних стенах помещения. При прохождении их через неотапливаемые помещения (чердаки) их дополнительно утепляют. Желательно теплоизолировать вытяжку и на крыше – эффективность вентиляции при этом увеличится.

вернуться к меню ↑

Основные ошибки монтажа

Читайте также:   Все способы имитации кирпичной кладки для внутренней отделки помещения: дорогие и бюджетные, простые и виртуозные. Инструкция монтажа (80+ Фото & Видео)

В нижней части двери можно предусмотреть декоративную решетку

Для правильного функционирования вентиляционной системы следует соблюдать нижеперечисленные правила:

Подробно об обустройстве естественной вентиляции в частном доме в следующем видео. Его автор подробно рассказывает о принципах ее работы и рассказывает об основных ошибках монтажа подобных систем:

8.8 Общий Балл

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

БЕЗОПАСНОСТЬ

9

Добавить свой отзыв

krrot.net

Вентиляция в частном доме – как сделать вентиляцию своими руками

Начнем с образного сравнения: правила охраны труда написаны кровью, а требования СНиП к воздухообмену внутри жилых зданий – черной плесенью. Именно грибок, образующийся по углам комнат, указывает на повышенное содержание влаги плюс недостаток свежего воздуха. Цель публикации – рассказать, как правильно делается вентиляция в частном доме или квартире. Приведенные ниже рекомендации помогут создать здоровый микроклимат в жилище либо исправить существующую проблему своими руками.

Три вида вентиляционных систем

Чтобы предусмотреть нормальное вентилирование помещений, нужно понимать суть задачи и знать технические средства, помогающие ее решить. Правильная вентиляция в доме выполняет 2 функции – удаление отработанного воздуха и подача чистой воздушной смеси с улицы.

Атмосфера жилых комнат загрязняется несколькими продуктами жизнедеятельности людей:

  • водяные пары, выделяемые при дыхании и в процессе готовки пищи;
  • углекислый газ и другие вредные соединения в небольших количествах;
  • разнообразные неприятные запахи.

Справка. Для образования излишков влаги достаточно поджечь газовую плиту, кипятить воду необязательно. Продуктами горения метана являются углекислый газ и водяной пар. Первый создает ощущение духоты, второй насыщает влагой воздушную среду кухни.

Существует 3 типа систем общеобменной вентиляции, способных поддерживать микроклимат в комнатах здания:

  1. Естественная.
  2. Комбинированная.
  3. Принудительная с механическим побуждением.

Прежде чем рассмотреть принцип работы каждой схемы, озвучим важное правило: нельзя организовать вытяжку, не предусмотрев приток, и наоборот. Удаляемый воздух должен замещаться наружным, иначе эффективность вентилирования сведется к нулю.

Сравнительный пример. Представьте насос, закачивающий воду внутрь герметичной емкости. Когда давление в резервуаре достигнет определенного порога, движение жидкости остановится независимо от мощности и частоты вращения двигателя. Крыльчатка станет перемешивать воду на одном месте. Накачивание (или отсасывание) воздуха в закрытое помещение даст аналогичный результат.

Принцип естественной вытяжки

Вентиляция данного типа работает за счет природной тяги, возникающей внутри вертикальной трубы и побуждающая воздух двигаться по каналу снизу вверх. Важно понимать, от чего зависит сила тяги:

  1. Разница атмосферного давления на нижнем и верхнем срезе трубы. Чем выше построить вентканал, тем больше получится перепад давлений и мощность тяги.
  2. Разность комнатной и уличной температуры. Холодный поток вытесняет нагретый и более легкий комнатный воздух, отчего последний стремится уйти в верхнюю зону помещения и далее в вытяжную шахту.
  3. Степень насыщения влагой. Как ни парадоксально, но при одинаковой температуре насыщенная водяным паром воздушная смесь становится легче сухого воздуха и тоже поднимается вверх.
Если открыть дверь балкона в плохо вентилируемой квартире, на потолке образуется мокрое пятно из-за конденсации влаги

Справка. Относительная молекулярная масса водяного пара равна 18 единиц, воздуха – 29. Соответственно, при увлажнении газовая смесь становится легче. Эффект заметен на представленном фото.

Температура и влажность окружающей среды колеблется в течение года, следом меняется сила тяги. Вот почему летом естественная вытяжка работает хуже – перепад температур невелик. Неизменным остается один параметр – высота канала и разница давлений.

Устройство природной вентиляции – самый дешевый способ организовать воздухообмен внутри загородного коттеджа. Естественная тяга также задействована в большинстве многоквартирных домов: приточный воздух подается через специальные клапаны, вытяжка производится с помощью вертикальных шахт, проходящих внутри стен.

Схема работы естественной вентиляции

Комбинированный воздухообмен

В данном случае естественная вентиляция в доме усиливается за счет размещения электровентиляторов в определенных точках. Практикуется 2 варианта:

  • наружный воздух подается механизированными приточными установками, выброс происходит посредством вертикального канала;
  • на вытяжную шахту ставится маломощный вентилятор, приток осуществляется через специальные клапаны с выходом в стену.
Обычный стеновой клапан подает воздух без вентилятора

Яркий пример комбинированного варианта – вентилятор, установленный в туалете, либо кухонная вытяжка. Первый быстро удаляет неприятные запахи, вторая отсасывает вредные пары в процессе готовки.

Механизированный приток обеспечивают местные агрегаты, встраиваемые в толщу стены (так называемые бризеры). Установка фильтрует наружный воздух, плюс в холодный период подогревает электрическим ТЭНом. Объем подачи и степень нагрева регулируется вручную либо автоматически.

Комбинированное вентилирование успешно применяется в любых типах частных домов – кирпичных, каркасных, построенных из газобетона и СИП-панелей. Если вентилятор устанавливается на вытяжной трубе, то возмещение тепла, удаленного вместе с воздухом, ложится на радиаторную систему отопления.

Устройство бризера — местной приточной установки

Принудительное вентилирование здания

Принцип действия принудительного воздухообмена простой – вытяжка и приток обеспечивается механическими вентиляционными установками, питающимися электроэнергией. Схем и вариантов подобной вентиляции довольно много, приведем несколько распространенных примеров:

  1. Притоком занимаются бризеры, установленные во всех комнатах. На чердаке располагается общий вытяжной вентилятор, собирающий отработанный воздух помещений и удаляющий его наружу.
  2. В каждом помещении стоит отдельное приточно-вытяжное устройство с рекуператором, встроенное во внешнюю стену.
  3. За воздушный обмен отвечает одна общая установка – центральный кондиционер. Агрегат очищает, увлажняет, нагревает и охлаждает приток в зависимости от условий и времени года. Раздача и отбор воздуха производится сетью вентканалов. Функция рекуперации тоже присутствует.
  4. Микроклимат внутри жилища поддерживается фанкойлами – местными калориферами с функцией обогрева/охлаждения. К теплообменникам подводится горячая вода от газового котла и хладагент от чиллера (разновидность холодильной машины).
Простейшая схема принудительного воздухообмена

Разъяснение. Рекуперация – это процесс отбора тепловой энергии у вытяжного воздуха, идущей на подогрев притока. Используется специальный теплообменник – рекуператор, где встречные воздушные потоки пересекаются, но не смешиваются.

Особенность механических вентсистем – совмещение вентиляции с воздушным отоплением. Какой смысл тратить деньги, выполнять проект и монтаж радиаторной схемы, когда нужно греть подаваемый воздух? Правильное решение – довести температуру притока до 30—50 °С и таким образом компенсировать теплопотери сквозь наружные стены, а батареи и теплые полы не предусматривать вовсе.

Схема движения встречных потоков в рекуператоре

Какой вариант лучше

Если вы желаете своими руками обустроить вентиляцию частного дома, рекомендуем отдать предпочтение первым двум системам – естественной и комбинированной. Аргументы в пользу этих вариантов:

  1. Приемлемые финансовые затраты при монтаже и эксплуатации.
  2. Минимальное потребление электричества. Вытяжные вентиляторы комбинированных систем работают периодически и потребляют в сумме 100—200 Вт/ч. Приточные установки с подогревом возьмут больше – около 500 Вт на каждую комнату.
  3. Вентиляция с естественным побуждением вполне способна обеспечить нормативный воздухообмен в одно— и двухэтажном здании, тем более внутри дачного домика.
  4. Не требуется выделять полезный объем здания под размещение вентиляционного оборудования и прокладку воздуховодов.
  5. Отпадает необходимость обслуживания агрегатов, ежегодной очистки фильтров и воздушных каналов.

Важный момент. Устройство полностью механизированной общеобменной вентиляции требует основательного подхода – расчетов, проектирования и квалифицированного монтажа. Без разработчиков с профильным образованием и грамотных исполнителей обойтись не удастся.

Последний нюанс: если принудительная вентиляция не предусматривалась в доме изначально, выделить пространство для прокладки воздуховодов будет непросто. Придется изощряться и класть вентканалы под полом либо в деревянных перекрытиях, пропускать через комнаты. Вдобавок часть площади жилища займет оборудование, о чем расскажет эксперт на видео:

Делаем вентиляцию правильно

Организовывая воздушный обмен, предлагаем взять за основу систему с естественным побуждением как наиболее дешевую и распространенную. Данный вариант также подойдет для всех типов хозяйственных построек – бань, сараев, курятников, погребов и так далее.

Замечание. Разговоры о том, что естественная вентиляция вытягивает из дома массу драгоценного тепла — это не соответствующие действительности россказни продавцов различного оборудования. Если в доме нет щелей для прохода внешнего воздуха, то вытяжка удалит ровно столько, сколько позволит приток, о чем мы писали выше.

Перед тем как сделать вентиляцию, нужно выяснить объем воздуха на подаче и рассчитать общий воздухообмен. Требования нормативных документов, методика и алгоритм расчетов – большая тема нашей отдельной статьи.

В качестве примера используем планировку одноэтажного дома. На чертеже показана схема движения воздушных потоков, расположение приточных и вытяжных устройств. Нужно соблюсти ряд правил:

  • внешний приток надо организовать во всех комнаты кроме коридоров и санузла;
  • направление потоков внутри дома – из жилых помещений в более загрязненную кухню и ванную;
  • блок вентканалов делается в перегородке между санузлом и кухней либо пристраивается к наружной стене;
  • высота подъема труб определяется расчетным путем, минимум для одноэтажного здания – 2 метра;
  • для туалета, кухни и локальных механизированных вытяжек строятся отдельные шахты, дабы запахи не перетекали в соседние помещения;
  • проходящие сквозь холодный чердак вертикальные каналы из пластиковых труб обязательно утепляются, чтобы не пришлось бороться с конденсатом.
Современный способ быстрой теплоизоляции пластиковых труб — напыление пенополиуретана Polynor

Важное уточнение. Схема воздухообмена в двухэтажном жилище выглядит аналогично. Поскольку кухонное помещение отсутствует, предусматривается отдельный вытяжной канал в ванной либо другой точке.

Теперь подробно рассмотрим организацию потоков по каждому помещению.

Жилые комнаты: спальня, детская, гостиная

В помещениях для отдыха с постоянным пребыванием жильцов важно создать здоровую атмосферу – устроить подачу чистого воздуха снаружи следующими способами:

  • встроить в оконный профиль приточный клапан типа Aereco;
  • вмонтировать вентиляционный регулируемый клапан в стену;
  • установить бризер с вентилятором и дополнительным подогревом воздушной струи.

Справка. В многоэтажных домах советской постройки предусматривалась специальная приточная щель снизу подоконника. В процессе замены деревянных окон на пластиковые установщики заделывают указанный проем. Без притока не действует тяга вертикальной шахты, вентиляция квартиры не функционирует. Отсюда повышенная влажность, грибок и прочие прелести.

Приточные клапаны нужно ставить на высоте примерно 2 м от пола. Конвективный поток, поднимающийся от радиаторов, перемешивает и нагревает холодный приток. Вытяжкой служит щель высотой 15—20 мм, оставленная под межкомнатной дверью.

Воздух всасывается проемом под воздействием разрежения, создаваемого кухонным и туалетным вентканалом. Двигаясь с малой скоростью (0.1—0.2 м/с), воздушная масса выходит в коридор и устремляется к устью вытяжной решетки.

Совет. Нынешние межкомнатные двери зачастую плотно прилегают в притворе, не пропуская воздушную смесь в коридор. Покупайте дверные полотна со встроенной переточной решеткой либо устанавливайте таковую самостоятельно.

Варианты встроенных вентиляционных решеток

Кухня-столовая

Атмосфера данного помещения загрязняется продуктами горения газа, лишней влагой и выделениями от людей, поступающими вместе с воздухом других комнат. Вентиляцию нужно устраивать по таким правилам:

  1. Предусматривается 2 точки притока – щель снизу дверного полотна и регулируемый клапан в стене (оконном профиле).
  2. В идеале строится 2 вертикальных трубы, выведенных на крышу, – для общеобменной вентиляции и кухонной вытяжки. Тогда жир и копоть не станет засорять основной канал.
  3. Решетки забора воздуха монтируются под потолком.
  4. Допускается устройство одной вытяжной шахты достаточного диаметра.
  5. Канал должен быть открыт только со стороны кухни. Запускать туда воздух из туалета нельзя – запах проникнет в столовую.

Примечание. Согласно требованиям СНиП, в помещении необходим однократный воздухообмен плюс 100 м³/ч на газовую плиту либо 60 м³/ч на электрическую. Вот зачем нужно устраивать 2 притока.

Кухонную механическую вытяжку нельзя подсоединять к шахте напрямую – при отключенном вентиляторе сечение канала перекрыто жировыми фильтрами и крыльчаткой. Используйте тройник и обратный клапан, как предлагает домовладелец на видео:

Санузел – туалет и ванная

Стандартная схема вентиляции влажного помещения проста:

  1. Воздух из коридора просачивается в ванную под входной дверью.
  2. Перемешиваясь с влажной средой санузла, он становится легче и поднимается к потолку.
  3. Под действием тяги в решетке, расположенной в верхней зоне, воздух медленно увлекается вытяжным каналом и выбрасывается наружу.
Схема воздухообмена здания в разрезе

Чтобы скорее удалить из туалета влагу и неприятный запах, допускается встраивание осевого вентилятора в проем шахты. Одно условие: неработающая крыльчатка агрегата не должна перекрывать проход воздушному потоку, иначе эффективность вентилирования снизится. Используйте переходник с дополнительной решеткой либо тройник с обратным клапаном.

Котельная и другие помещения

Для нормальной работы любого котла, кроме электрического, требуется определенное количество воздуха, расходуемого на горение. Точный объем или конкретные требования к вентиляции топочной всегда прописаны в инструкции по эксплуатации теплогенератора.

Подача воздушной смеси в котельную производится через дверь, вытяжка – отдельным вертикальным каналом. Решетка размещается в верхней зоне топочной, никаких дополнительных вентиляторов ставить не нужно.

Важный нюанс. Дымоход твердотопливного либо газового котла служит мощной вытяжкой, особенно в период горения. Если топочная встроена внутрь коттеджа, то тяга дымовой трубы увлечет бо́льшую часть воздуха из жилых комнат первого этажа. Поэтому оголовки труб желательно оснастить дефлекторами, усиливающими тягу.

Рекомендации по воздухообмену в остальных помещениях:

  1. Коридор и прихожая вентилируются транзитными потоками, идущими в сторону кухни и ванной.
  2. Помещения бани вентилируются так: уличный чистый воздух поступает в предбанник, оттуда подается в парилку. Приточное отверстие в парной располагается рядом с печью, вытяжное – в нижней зоне противоположной стены.

    Варианты вентилирования банных помещений

  3. Способы вентилирования гаража и подвала мы изложили в виде отдельного руководства.

Наружные и внутренние каналы вентиляции дома лучше монтировать из пластиковых либо жестяных труб расчетного диаметра. Воздуховоды, проложенные через холодный чердак, обязательно утепляются.

Допустимо применять пластмассовые трубы для внутренней канализации, но учтите один нюанс: серый полипропилен способен гореть самостоятельно. Вентиляционные ПВХ каналы изготовлены из затухающего пластика. Подробности монтажа смотрите в видеосюжете.

Заключение

Разбирая способы вентиляции частного дома, мы не упомянули об источнике дополнительного притока – инфильтрации. Просачивание воздуха сквозь через мелкие щели в современных жилищах практически отсутствует либо сведено к минимуму благодаря новым окнам и уплотнениям дверных притворов. Принимать в расчет поступления сквозь мельчайшие поры бессмысленно.

Как лучше сделать вентиляцию загородного дома

4.5 89.47% 38 голосов

otivent.com

Естественная вентиляция в частном доме

Правильно выстроенная система вентиляции частного дома — процесс, обусловленный не прихотью и желанием соответствовать нормам и тенденциям современного жилища, а крайне необходимая для соблюдения климатического баланса процедура. Особую роль здесь играет комплексность: недостаточно устроить вентиляцию на кухне и в санузле (как это делают многие). В вентилировании нуждается каждая комната в доме.

Недостаточное циркулирование воздуха между помещением и улицей может привести к застою воздуха, образованию грибка и плесени, а аллергические реакции, тяжесть во всем теле и плохое самочувствие станут сомнительными «бонусами» в комнате без вентиляции.

Основные виды, используемые в частных домах — естественная и принудительная, отличительными особенностями которых являются — использование (принудительная) дополнительного оборудования, либо вентилирование при помощи физических процессов (естественная).

Преимущества и недостатки естественной вентиляции

Главное преимущество естественной вентиляции — простота и дешевизна построения системы, принудительная же может похвастаться более эффективной и качественной работой.

Наряду с рядом неоспоримых преимуществ — дешевизна, простота реализации — естественная вентиляция имеет и недостатки, которые, к слову сказать, значительны. Многие специалисты по строительству говорят о неэффективности такой системы и вот почему:

  1. По строительным нормам допустимая температура на улице не должна быть ниже +5 градусов, иначе тяга усиливается и в дом начнет поступать большое количество холодного воздуха. По некоторым данным тепловые потери от естественной вентиляции в ряде случаев достигают 40% от общего объема.
  2. Ситуация, диаметрально-противоположная предыдущему пункту: если на улице слишком жарко, воздухообмен минимизируется вплоть до полного прекращения циркуляции воздуха.
  3. Нет возможности обработать воздух, поступающий с улицы. Экологическая обстановка в стране и в мире оставляет желать лучшего. Чистый воздух — скорее роскошь, чем обыденность. Не обработанный и не очищенный воздух может стать причиной многих неприятностей.
  4. Вентиляция в комнате имеет ограничение по регулировке. Если уменьшить воздухообмен еще можно путем плотного закрытия окон и дверей, то значительно увеличить его уже нельзя.

Кондиционирование воздуха обязательно

Для создания эффективной атмосферы в комнатах частного дома необходимо прибегнуть к комплексности: лучшим вариантом будет комбинация естественной циркуляции с технологическими наработками в этой области (вентиляторы, фильтры, и прочее).

Зачем нужна вытяжка в частном доме с печью или камином

Если печь или камин используются в доме не как элемент декора, а выполняют свои прямые обязанности — отапливают помещение, нужно позаботиться о естественной вентиляции в двойне. Для полного сгорания топлива необходимо достаточное количество окислителя (в данном случае кислорода). При его нехватке топливо будет сгорать не полностью, выделяя при этом угарный газ, который будет попадать в жилое помещение. Приятного и полезного в этом, естественно, мало.

Устройство вентиляции в доме с камином

Если притока воздуха не будет хватать, то в теплое время года можно распахнуть окно — этого будет достаточно. Зимой такой фокус вряд ли пройдет, поэтому еще на стадии строительства желательно провести под полом трубу непосредственно к печи или камину, через которую будет поступать необходимое количество воздуха.

Для организации вытяжки чаще всего прибегают к услугам экспертов, эта статья ориентирована на мастеров, которые планируют осуществить монтаж своими руками. Далее рассмотрим основные рекомендации по построению такой вентиляции, часто стречающиеся проблемы и недостатки.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

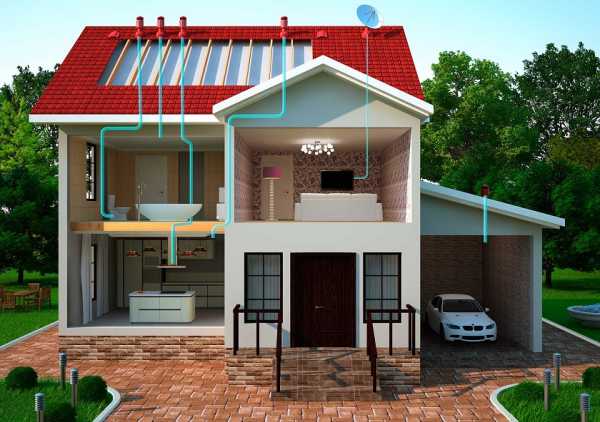

Схема и устройство системы с вентканалом

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

  1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
  2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха.

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Видео: как устроить естественную вытяжку

Не стоит забывать и о системе кондиционирования. Грамотно-организованный тандем естественной, принудительной вентиляции и кондиционирования, сделает жизнь в доме комфортной и безопасной для здоровья.

Материал актуализирован 24.04.2017

postroika.biz

Устройство вентиляции в частном доме: схема, фото

Свежий воздух в загородном доме или коттедже необходим круглогодично: его доступ в помещение обеспечивается при помощи правильного устройства вентиляции:

  • Вытяжные элементы удаляют из помещений неприятные запахи, образующиеся в процессе готовки, а также пыль, избыточную влажность и другие продукты жизнедеятельности.
  • Приточные элементы обеспечивают подачу свежего воздуха в помещения, создают благоприятные условия в межсезонье (поддерживают заданную температуру и влажность).

А также вентиляция препятствует образованию влажности в доме. Такое часто происходит, если дом располагается в частном секторе и не имеет высокого фундамента, отделяющего его от земли, и, как следствие, приводит к образованию «грибка».

Комнаты подлежащие оборудованию вентиляционными каналами

Наиболее важно организовать вентиляционные каналы в тех помещениях, где воздух подвержен загрязнению. Для частного дома, это в первую очередь кухня, санузлы, кладовые, а также индивидуальный тепловой пункт (ИТП), гараж. В ванной воздух, как правило, переувлажнен и нужно постоянно проветривать комнату, чтобы избежать появления конденсата и грибков. В кухне во время приготовления еды в воздух попадают частички жира, влаги и копоти, которые также необходимо устранять.

В жилых помещениях – спальнях, детских, гостиных – вентиляция также необходима. Однако здесь она может быть организована и естественным путём. Это достигается за счёт неплотных дверных коробок (с просветами между полом и дверью) и специальных клапанов на окнах, которые обеспечивают поступление воздуха с улицы без открывания форточек.

Схемы вентиляции: 1) с использованием дефлекторов, 2) с использованием клапанов

Дополнительные помещения

вентиляция котельной

  1. ИТП (индивидуальный тепловой пункт) – располагается, как правило, в цокольном этаже. Для обеспечения воздухообмена, необходимо знать модернизацию котла:
    • Твердотопливный (дрова, уголь).
    • Жидкотопливный (дизельное топливо).
    • Газовый (природный газ, газгольдер).

    В любом случае есть общие требования конструкции ИТП:

    • Выход отработанных газов должен производиться через отдельную систему воздуховодов из нержавеющей стали (сандвич).
    • Обязательно наличие оконного проёма.
  2. Гараж – располагается, как правило, в пристройке или цокольной части.

Обязательным условием является наличие местного отсоса от выхлопа и принудительной приточно-вытяжной вентиляции.

Естественная вентиляция частного дома

Вентиляция коттеджа естественным путём работает за счёт разницы температур и давления воздуха снаружи и внутри дома. Она строится на простых физических законах. Температура в закрытых помещениях теплее, чем вне дома, поэтому воздух там обладает меньшей массой. Благодаря этому он поднимается, где попадает в шахту вентиляции и выводится за пределы здания. В помещении возникает разрежение, способствующее затягиванию свежего потока с улицы через отверстия в ограждающих конструкциях дома. Поступившие массы имеют тяжёлую структуру, поэтому опускаются к полу комнаты. Под их воздействием лёгкий тёплый воздух вытесняется наверх. Таким образом, происходит естественная циркуляция воздуха.

Ветер также влияет на скорость поступления свежего потока в помещение, однако в современных постройках этот фактор вряд ли стоит учитывать. Новые пластиковые стеклопакеты работают на сохранение тепла внутри здания и не пропускают порывы ветра в помещение. В таком случае рекомендуется установить окна со специальными клапанами, которые способствуют проветриванию комнат.

Естественная вентиляция частного дома может быть организована по такому же принципу, как и в обычной квартире – приточный воздух поступает с улицы через окна и двери, проходит через все комнаты и выводится в каналы, расположенные в ванной и на кухне. В таком случае не понадобится делать отдельные вентиляционные отверстия в жилых помещениях.

Преимущества и недостатки естественной вентиляции

Преимущества естественной системы вентиляции можно отметить в нескольких пунктах:

  • Недорогие материалы. Для обеспечения притока и вывода воздуха не требуется специального оборудования, помимо труб и решёток для создания отверстий.
  • Лёгкость монтажа и ремонта. Конструкция достаточно проста, она не требует навыков строительства и последующего обслуживания.
  • Низкий уровень шума. Ввиду отсутствия вентиляторов и низкой скорости движения воздуха, звук в трубе не создаётся.

Варианты естественной вентиляции: 1 — с дефлектором; 2 — с роторной турбиной; 3 — шахта с зонтом (флюгарком).

К недостаткам системы естественной вентиляции дома можно отнести:

  • Слабую эффективность при низкой разнице температур снаружи и внутри здания в летнее время.
  • Отсутствие регулировки работы системы.

Естественную вентиляцию рационально применять в деревянных постройках.

Принудительная вентиляция частного дома

Если естественная вентиляция коттеджа не справляется с проветриванием помещений, стоит прибегнуть к организации искусственной или принудительной вентиляционной системы. Воздухообмен в ней происходит при работе различных нагнетательных приборов – вентиляторов, насосов и компрессоров. Они могут быть встроены в систему естественного проветривания здания, или установлены в отдельных каналах.

При проектировании и установки принудительных систем необходимо соблюдать следующие правила:

  1. Системы сан.узлов, кухонь и жилых помещений должны быть разделены.
  2. Приточные воздуховоды обязательно утеплить.
  3. Приточный поток необходимо обеспечить фильтрами и нагревателем (электрический, водяной, паровой).

Принудительная вентиляция в частном доме может быть обустроена несколькими способами:

  • приточная — обеспечивает принудительную подачу воздуха;
  • вытяжная — удаляет переработанный поток из помещений механическим способом;
  • приточно-вытяжная — приток и подача в доме организованы механическим способом;
  • приточно-вытяжная система с рекуператором – отработанный воздух проходит очистку и частично возвращается в помещения;
  • система кондиционирования – обеспечивает создание микроклимата в помещениях.

В этом разделе мы обсудим все варианты создания искусственной системы вентиляции.

Приточная установка

Эта система функционирует таким образом, что застоявшийся воздух вытесняется свежим при помощи системы вентиляторов и нагнетающих приборов. Она состоит из следующих деталей:

  • канала вентиляции, через который поступает воздух;
  • системы фильтрации для очистки воздуха;
  • приборов для охлаждения и нагревания воздушных масс;
  • вентиляторов, способствующих притоку;
  • шумоглушителя;
  • КИПиА (контрольно-измерительные приборы и автоматика).

Через отверстие в стенах здания свежий воздух проникает в систему, подвергается механической очистке в фильтрах и под воздействием вентилятора распространяется по всему дому. Как и при естественной вентиляции, свежий воздух под давлением вытесняет застоявшийся. Если присутствуют регуляторы температуры, такая система может эффективно работать в любое время года.

Приточная вентиляция частного дома может быть устроена таким образом, что воздух может двигаться как по трубам, так и через отверстия в стенах, оборудованные необходимыми приборами. Современные вентиляторы делают одинаково эффективными оба этих способа конструкции.

Говоря о преимуществах проточного воздухообмена, стоит отметить следующие факторы:

  • Компактный размер системы.
  • Регулируемая подача воздуха и его температура.

Недостатки проточного способа проветривания:

  • Высокие шумовые показатели.
  • Необходимость отведения места под трубы при установке канальной системы.
  • Требуется регулярная чистка вентиляторов.
  • Расход электроэнергии.
  • Сложность установки (профессиональный монтаж).

Пример приточной вентиляции с естественным оттоком отработанного воздуха

Вытяжная

Вытяжная система вентиляции в частном доме направлена на удаление застоявшегося воздуха, а приток свежего обеспечивается через окна и двери. Главный элемент такой конструкции – вытяжной вентилятор, который отводит воздух за пределы здания через трубы.

Устройства для вывода, как правило, устанавливаются на кухне и в ванной, по причине повышенной опасности загрязнения воздушных масс. В кухне эти функции выполняет устройство вытяжки, а в ванной – встроенные вентиляторы, работающие на отток. И также необходимо ещё при строительстве позаботиться о создании общего воздуховода, ведущего на крышу, через который будет проходить вывод.

Преимущества вытяжной конструкции:

  • Удаление загрязнённого воздуха из «проблемных зон» дома – кухни и ванной.
  • Возможность регулировки работы устройств, установки датчиков и таймеров.
  • Функциональность и простота использования.

Недостатки системы вывода воздуха:

  • Сложности с обеспечением притока через другие помещения.
  • Возможность появления вакуума.
  • Необходимость регулярного обслуживания.

Приточно-вытяжная

Идеальным вариантом для проветривания является приточно-вытяжная система вентиляции коттеджа. Она предусматривает организацию двух параллельных потоков:

  • для вывода отработанного воздуха;
  • для подачи свежего.

Приточно-вытяжная конструкция состоит из воздуховода, разделённого на две части. В них расположены вентиляторы с разнонаправленным действием – на отток и приток воздуха. Поскольку такая вентиляция в загородном доме относится к сложному типу, она оснащена рядом дополнительных функций:

  • Система фильтрации.
  • Охлаждение и нагрев воздуха.
  • Датчики и таймеры.
  • Регуляторы шума.

К приточно-вытяжным системам относятся:

Кроме того, системы могут быть оснащены фреоновым испарителем (охладителем), что обеспечит создание микроклимата.

Недостаток приточно-вытяжного способа состоит в дороговизне такой конструкции, а также в сложности установки и обслуживания. Элементы системы стоит продумать ещё на этапе возведения здания.

Правила организации вентиляции в коттедже

Чтобы грамотно рассчитать и установить элементы системы вентиляции, стоит учитывать стандартные нормы для частных домов. Главное правило заключается в том, чтобы в течение часа в каждую комнату поступало не менее 50–60 м³ свежего воздуха. Влажность воздуха не должна превышать 50%, а скорость его потока – 1,0 м/с.

Если выбираете сложную систему вентиляции (принудительную), желательно обратиться к специалисту, для правильного подбора воздухообмена и размещения воздуховодов. Возможно, будет потребность в разработке проектно-сметной документации.

Разработка проекта вентилирования дома включает в себя:

  • подборку оборудования;
  • составление схемы разводки коммуникаций с учётом архитектурных, строительных, санитарных, экономических критериев.

Устройство вентиляции в частном доме должно учитывать объёмы воздушных масс во всех помещениях и уделять особое внимание проветриванию кухни и санузла. Кроме того, система вентиляции должна быть сконструирована таким образом, чтобы все её элементы находились в свободном доступе человека. Это облегчит ремонт и обслуживание системы.

Особенно важно подобрать приборы, работающие на приток и вытяжку воздуха. Их мощность и производительность должны соответствовать количеству воздушных масс в доме. А также они должны обладать долговечностью, простотой монтажа и использования.

Вентиляция в кирпичном доме должна быть продумана уже на этапе возведения здания. Только в этом случае получится максимально точно и качественно сделать расчёт и установку всех элементов конструкции. В противном случае придётся прибегнуть к простым системам естественной или приточной вентиляции, которые не смогут обеспечить достаточную эффективность.

Расчёт вентиляции в частном доме

Чтобы рассчитать общую вентиляцию коттеджа, стоит измерить объем воздуха в каждой комнате и суммировать его. Именно такое количество должна прорабатывать вытяжка в частном доме в течение часа.

Обязательное требование: установки жилых помещений, кухни, сан.узлов, гаража и ИТП не должны объединяться в одну систему — на каждый вид помещений своя установка.

где V — объём помещения, м³;
k — кратность воздухообмена (рассчитывается согласно СП 60.13330.2016 индивидуально для каждого помещения).

После получения данных воздухообмен необходимо округлить до целого значения в большую сторону. Так, если воздухообмен составит 317 м³/час, принимаем его за 320 м³/час.

Величина воздухообмена, м³/час, не менее
ПомещениеПостоянноВ режиме обслуживания
Спальня, общая, детская комната4040
Библиотека, кабинет2020
Кладовая, бельевая, гардеробная1010
Тренажерный зал, бильярдная2080
Постирочная, гладильная,
сушильная
1080
Кухня с электроплитой2060
Кухня с газовой плитой2060
Теплогенераторная2080 на 1 конфорку
Ванная, душевая, уборная5по расчёту, но не менее 60
Сауна540
Гараж205 на 1 человека
Мусоросборная камера2080

Выбор деталей и приборов для вентиляционной системы

Диаграмма по выбору сечения воздуховода в зависимости от скорости потока и расхода воздуха

Правильная вентиляция в частном доме включает в себя подбор необходимого оборудования и расположения воздуховодов и решёток по следующим критериям:

  • Сечения воздуховодов принимаются по давлению, скорости потока и расхода воздуха. Немаловажным фактором следует учитывать толщину материала. При заниженной толщине, не исключена вибрация. Не стоит забывать и о сечении прямоугольных воздуховодов (высота сечения не должна превышать трёх длин). Приемлемо обходиться круглыми сечениями, но это не всегда возможно.
  • Шумовые показатели внутри воздуховодов не должны превышать 59 Дб, в противном случае необходимы дополнительные шумоглушители.

Пример схемы распределения воздушных потоков

ventinginfo.ru

Вентиляция в частном доме своими руками схема

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Система воздухообмена в помещении влияет не только на самочувствие находящихся внутри людей. Микроклимат важен для самой конструкции так же, как для хозяев. В отсутствие эффективного воздухообмена увеличивается влажность, начинается гниение дерева, появляется плесень, в теплоизоляции появляется конденсат, то есть срок жизни дома уменьшается в разы. Вентиляция в частном доме своими руками, схема которой разработана с умом, выполняется не сложнее, чем другие инженерные системы, однако ее значимость часто преуменьшают.

Так выглядят углы в помещениях с повышенной влажностью

Содержание статьи

Видео: вентиляция в частном доме



Гигиенические нормы

Подсчитано, что спокойный человек потребляет в час примерно 10 кубометров воздуха. Если газовая смесь не обновляется, то с каждым часом ее качество сильно ухудшается, что сказывается на самочувствии людей.

Согласно нормам, действующим еще с середины 50-х годов, в жилых комнатах с высотой потолков до 3 метров и при площади до 20 квадратов весь объем воздуха должен обновляться раз в час. Для туалетов и кухонь эта норма на порядок выше, и скорость воздухообмена доходит до 140 кубометров в час.

Принудительная вытяжка и вентиляционный короб в кухне

При индивидуальном строительстве этими параметрами часто пренебрегают, считая вентиляцию лишней тратой денег. Хозяева ошибочно полагают, что форточек для этой цели достаточно, но это не так. Во-первых, на первом этаже любых зданий, особенно тех, в которых есть цокольные помещения, постоянно накапливается радон – инертный радиоактивный газ, который необходимо удалять. Во-вторых, углекислый и угарный газ, которые появляются в результате деятельности человека или после сгорания топлива, также серьезно вредят людям и должны быть удалены. В-третьих, условия эксплуатации любых зданий требуют соблюдения постоянных параметров температуры и влажности, что достигается только посредством устройства эффективной вентиляции.

Схема проникновения радона в жилой дом

Виды систем вентиляции: как выбрать подходящую

Каждый, кто хотя бы раз интересовался тем, как устроить вентиляцию в частном доме своими руками, знает о двух принципиально разных метода осуществления воздухообмена – принудительном и естественном. В принудительных системах движение воздушных масс осуществляется под действием электрических вентиляторов, а при естественном воздухообмене используются законы физики – гравитация и принципы расширения газов.

Пример комбинированной вентиляционной системы

Естественная вентиляция

Типовое решение, которое используется в многоквартирных домах – вертикальный вентиляционный короб, выходящий на крышу. Для частных домов этот вариант также является идеальным, но короб должен быть заложен проектом и установлен на этапе строительства. К этому коробу подводятся вентиляционные рукава со всего дома, при правильной установке в нем имеется достаточная тяга при любом направлении ветра. Минус такой вентиляции – ее нужно планировать заранее.

Кирпичный вентиляционный короб, который является частью конструкции стен

Если в доме не предусмотрен основной короб, то естественная вентиляция в частном доме обычно классическая приточно-вытяжная. Для эффективного обмена поступление свежего воздуха должно происходить снизу, а забор – сверху. Нецелесообразно сверлить вентиляционные отверстия у пола, так как из-за этого он всегда будет холодным. Лучшее место для них – под подоконником над установленными радиаторами. При поступлении с улицы воздух подогревается, более холодная часть стремится вниз, а теплые газы с конвекционными потоками устремляются наверх, то есть происходит эффективное перемешивание.

Отверстие приточной вентиляции, закрытое клапаном

В домах, где есть дровяные печи-камины длительного горения, а также печи с водяным контуром, часть работы по обеспечению вентиляции они берут на себя. Вместе с продуктами горения в трубу вылетают и накопившиеся в помещении ненужные газы.

В системе естественной вентиляции используются специальные приточные и вытяжные клапаны, первый работает на вход, второй – на выход. Эти клапаны страхуют людей от какого явления, как вентиляционное опрокидывание, когда при сильном ветре, низкой температуре или просто неверном расчете вытяжка начинает работать в обратную сторону, то есть не отводить отработанный воздух из помещения, а затягивать поток с улицы. Для предотвращения этого следует всего лишь увеличить длину канала, по нормам она должна быть не менее двух метров.

Вытяжной клапан для канала с круглым сечением

Принудительная вентиляция

Естественный воздухообмен происходит в том случае, когда существует разница в давлении газов внутри помещений и снаружи. Для того чтобы создать такую разницу, в принудительных системах используют вентиляторы. Имеет смысл монтировать вентиляцию в частых домах своими руками по схеме: для разных групп помещений – свой вентилятор. Очевидно, что в гараже и котельной должна быть отдельная вытяжка, которая не допустит проникновения вредных газов в жилые комнаты. Кухня – место, где постоянно готовится пища, поэтому по нормам именно здесь воздухообмен должен быть самым интенсивным.

В устройстве принудительной вентиляции нет жестких ограничений, она работает независимо от конфигурации воздуховода и направления ветра, поэтому именно она рекомендована для частного строительства.

Вентилятор – главный элемент принудительной системы

Особенности вентиляционных систем

Воздушные потоки трудно рассчитать и предсказать заранее, поэтому верные решения находятся только опытным путем. Правильно рассчитанная вентиляция в частном доме своими руками, которая разрабатывалась с разумным подходом, будет служить эффективно. Как принудительная, так и естественная система должна учитывать следующее:

  • нельзя допускать попадания воздуха из кухни, санузла или гаража в жилые комнаты, поэтому в спальнях монтируется только приточка, а в кухне, ванной, в гараже или котельной – принудительная вытяжка;
  • углекислый газ и продукты сгорания всегда собираются сверху, поэтому вытяжные клапаны должны быть установлены под самым потолком в наиболее удаленном от окна углу;
  • трубы вентиляции с круглым сечением всегда эффективнее, так как сопротивление воздушного потока в них меньше;
  • если есть вытяжка, приток должен быть также специально организован, иначе сквозняки будут появляться в самых неожиданных уголках дома.

Правильное расположение вентиляционного отверстия – под потолком

Оптимальная система

Каждый дом индивидуален, поэтому к выбору вентиляционной системы нельзя подходить легкомысленно. Если для многоквартирных домов существуют эффективные типовые решения, то для индивидуальной застройки необходимо разрабатывать новую схему в каждом отдельном случае.

Видео-обзор о правильном выборе схемы вентиляции для дома



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Вентиляция в частном доме своими руками: схема, моменты проектирования

Борьба за энергетическую экономичность в домах приводит к полной герметичности. Утепляя помещения, люди забывают, что для нормального функционирования организму требуется свежий воздух. Застоявшийся воздух утрачивает необходимое для дыхания содержание кислорода. Следствием отсутствия движения воздушных масс становится повышенная влажность, скапливания вредных веществ, поэтому качественная вентиляция помещения жизненно важная необходимость, тем более что обустроить ее в частном доме можно своими руками.



Как начать и важные моменты проектирования

Начинать создание нормального оборота воздушных масс необходимо начинать с оценки помещений. Рассчитывается кубатура жизненного пространства, учитывается потребность человека, которому для нормального функционирования требуется 10 м³ в час. Каждого жильца дома система должна снабжать воздухом на любом участке жизненного пространства. В зависимости от конструкции строения, используемых коммуникаций, оборудования выбирается тип вентиляции, которая способна обеспечить жильцов комфортными условиями проживания. Различаются три основных вида движения воздушных масс в помещениях по принципу действия:

  1. Естественная работает по принципу движения воздуха под действием разных температурных показателей. Как известно из курса физики, тёплые воздушные потоки более разряжены и поднимаются вверх. Используя этот закон, в верхней части строения предусматриваются конструкционные отверстия связанные с окружающей средой. Как правило, температура вне помещения ниже, чем внутри, поэтому тёплый воздух поднимаясь, вымещается холодным потоком из здания. Принято считать оптимальным рабочим показателем такой системы температуру на улицу в пределах от 5 до 15 градусов. При более низких температурных показателях в помещениях прогнозируемо создаётся сквозняк из-за интенсивности теплообмена. В случаях высоких температур эффективность системы снижается, потому что внутри дома прохладнее;
  2. Принудительная вентиляция осуществляется с помощью механических устройств, обеспечивающих подачу свежего воздуха внутрь и удаление застоявшихся, скопившихся воздушных масс наружу. Приток и отток выполняется под действием вытяжного и распылительного оборудования. Обычно такая система состоит из вентиляторов, воздушных клапанов, калориферов, кондиционеров, очистных фильтров, шумоглушителей. Для оптимального функционирования создаётся специальная коммуникационная сеть, обеспечивающая движение воздушных потоков – это воздушные каналы, воздухозаборные решётки, диффузоры, анемостаты. Эффективность системы повышает инсталляция контрольных датчиков, терморегуляторов, подключающих или отключающих вентиляторы согласно заданным, рассчитанным показателям;
  3. Смешанная система подразумевает дополнение естественного воздухообмена оборудованием вытяжного характера. Это могут быть вытяжки на кухне или вентиляторы в санузлах, встроенные или подключённые к коммуникациям естественной вентиляции. Как правило, такое оборудование устанавливается там, где высока степень загрязнения воздуха и приточный поток не успевает вытеснять загрязнения.

Проблемы вентиляции связаны с применением старых технологий строительства для современных условий. Большинство домов строится по устаревшим стандартам. При этом используются новые материалы, технологии, оборудование. Согласно устаревшим СНиПам приток воздуха осуществляется через зазоры в окнах и дверях, но установка металлопластиковых окон, дверей новых конструкций надёжно герметизирует помещение. Таким образом, жильцы защищены от сквозняков, повышается звуковой комфорт, улучшается энергосберегаемость. Только воздух застаивается, вследствие отсутствия возможности притока свежего потока. Результат выражается повышением влажности, кислородным голоданием.

Знайте, что так создаётся благоприятная среда для развития вредных микроорганизмов в помещении. Появляется грибок на стенах, стремительно завоёвывающий новые территории. Борьба с ним бессмысленна до тех, пор, пока для него создаются тепличные условия в виде влажной, тёплой атмосферы без сквозняков.

Другой проблемой является скопление вредных веществ, которые попадают в организм через вдыхание. Они выделяются окружающими предметами – это мебель, стены, напольное покрытие, повседневные вещества для уборки, чистки поверхностей. Когда вентиляция в доме своими руками, сделана на совесть, воздух циркулирует и практически все вредные вещества выводятся наружу, не успевают скапливаться в опасных количествах и попадать в организм.

Свежий приточный воздух по стандартам и правилам

Свой дом за городом, находящийся на просторах местности богатой свежим, чистым воздухом, идеально оборудовать естественной вентиляцией.

Знаете ли вы, что существуют определённые нормы воздухообмена в доме, учитывающие специфику того или иного помещения, которые необходимо учитывать при создании вентиляции в частном доме своими руками.

Подразумевается замена всей воздушной массы, значение которой приведены в таблице, за 1 час для помещений, где постоянно присутствуют люди. Особое внимание уделяется комнатам специального назначения:

  1. Для кухонь с электроплитами требуется воздухообмен не менее 60 м³/час, а в случае с газовой плитой 90 м³/час;
  2. Для санузла и ванной комнаты воздухообмен должен превышать 25 м³/час, если эти комнаты совмещены, то показатель возрастает до 50 м³/час.

Также разработана таблица зависимости размещения вентиляционного отверстия в помещении от высоты здания и этажа. По ней видно, какая необходима производительность и требуемое количество каналов. Эти показатели помогут создать воздухообмен, обеспечивающий норматив или превосходящий.

Следует знать, что проектируя вентиляцию, учитывают индивидуальные особенности конкретного дома. Например, если пол деревянный базируется на лагах, то при расчёте учитывается вентиляция под полом.

Правильный подбор и расчёт параметров приточных каналов

Для организации коммуникаций используются трубы круглого диаметра или прямоугольные блоки. Оптимальным размером трубы считается диаметр 150 мм (0,016 дм³), не менее 10 см каждой стороны. Такие показатели гарантируют прохождение потока минимум 30 м³/ч при расположении каналов на высоте не ниже 3 м. Чтобы пропускная способность была больше, требуется увеличить сечение, длину или количество воздуховодов.

Все возможные варианты определяются в зависимости от этажа обсчитываемого помещения с помощью нормативной документации «Свод правил здания жилые многоквартирные»:

  1. Таблица 9.1 позволяет определить, сколько требуется закачать количество воздуха в помещение;
  2. В пункте «Нормы производительности и каналы естественной вентиляции» приведено сколько требуется выводить воздуха из помещения.

Полученные значения сопоставляются, выбирается большее и рассчитывается требуемый воздухообмен.

Например, для 4-х комнатного одноэтажного дома с трёх метровыми потолками и крышей, общей площадью 75 м², кухней оснащённой газовой плитой. Складывается общая кубатура, требуемая для притока в помещение равна 225 м³ в час. Имеющиеся данные по комнатам, позволяют определить количество воздуха необходимое вывести за пределы: кухня – 90 м³/ч, ванна и туалет – 50 м³/ч, итого — 140 м³/ч. Следовательно, за основу берётся показатель 225 м³/ч и по нему ведётся расчет:

  1. Высота вентканалов для дома – 4 м;
  2. Мощность обновления воздуха для t=20 °С согласно таблице равна 45,96 м³/ч;
  3. Число каналов определяется делением 225/45,96=4,9.

То есть для требуемого дома требуется 5 вентканалов без учёта всех индивидуальных особенностей дома. Для получения конкретных значений необходимо привлекать к проектированию вентиляции частного дома специалистов.

Дополнительное оборудование, улучшающее жилищные условия

Естественная вентиляция экономична, проста в эксплуатации, легка для проектирования и конструирования. Но неспособна, справиться со всеми вызовами, предъявляемыми современными жилищными вызовами. На помощь призваны:

  1. Вентиляторы, встраиваемые в воздуховоды, эффективно борются с неприятными запахами, излишней влажностью в туалете и ванне. Недорогая конструкция, простая для монтажа и лёгкая в использовании помогает быстро увеличить отток воздуха по мере необходимости;
  2. Вытяжка, расположенная над плитой, защищает кухню от влажности, выводит лишние запахи за пределы комнаты и способствует поддержанию нормального температурного режима, быстро удаляя из помещения горячий воздух.



Следует знать допустимые размеры расположения вытяжки над плитой – 0,75 м при использовании газовой варочной поверхности; 0,65 м над электрической.

Повышенное внимание уделяется при использовании камина или печи. В этом случае вентиляция в частном доме своими руками проектируется с учётом потребности создания условий для полного сгорания топлива, используемого для эксплуатации оборудования, а также должны быть удалены все продукты сгорания. Тщательная проработка конструкции гарантирует исключение рисков – пожара, удушья. Часто встречаются проекты, в которых используется подвод приточной вентиляции снизу печи или камина. Такое решение обеспечивает источник огня постоянным снабжением кислорода, нормальную тягу.



Качественная вентиляция в частном доме необходима, её можно сконструировать своими руками. Важно учитывать особенности строения, характеристики используемого оборудования и материалов в помещениях.

Видео о вентиляции частного дома

couo.ru

Вентиляция в частном доме своими руками

Сделать проживание в своем жилище максимально удобным – естественное желание каждого из нас. Вентиляция частного дома – одна из составляющих комфорта. А если учесть, что приток свежего воздуха – это не только здоровье всех членов семьи, но и сохранность имущества (снижается риск появления конденсата, грибка, плесени), то данный вопрос второстепенным назвать никак нельзя. О том, каким образом самостоятельно устроить в частном доме эффективную вентиляцию, в том числе и с выходом в стену – тема этой статьи.

Начать следует с ответов на некоторые вопросы. Возможно, отдельные из них покажутся кому-то слишком примитивными или даже бессмысленными, но если уж и разбираться с порядком организации вентиляции в частном доме, то досконально, с азов.

Наиболее распространенные ошибки при монтаже системы (и как результат, ее низкая эффективность) как раз и вызваны тем, что в «общем» предмет разговора знают все, а хотя бы «полупрофессионально» разбираются в теме немногие.

Что такое вентиляция? Это переток воздушных масс из одной зоны частного дома в другую.

Следовательно:

  • должна быть точка забора воздуха извне (с улицы) и вторая – для его выхода наружу;
  • движение воздушного потока должно быть организовано так, чтобы он проходил через все помещения, то есть процесс воздухообмена охватывал все без исключения комнаты. Для больших строений (промышленного и иного назначения) возможен монтаж нескольких независимых систем – по секторам, этажам и так далее. Применительно же к частному дому одной, общей (при правильно подобранной схеме) вполне достаточно.

Какой тип вентиляции для частного дома предпочтительнее? Это можно понять, если учесть, что скорость перемещения воздушных масс напрямую влияет на комфорт. Ведь мало кому из нас нравится постоянно ощущать присутствие сквозняка.

  • Принудительная вентиляция. Объемная скорость воздушного потока при включенной вытяжке – от 3 до 5,5 м³/час.
  • Естественная. Тот же параметр находится на уровне 0,7 – 0,9.

Вывод – для частного дома наиболее приемлема вентиляция естественная. Именно она обеспечивает должный комфорт.

Перед собственниками деревянных домов вопрос вентиляции, как правило, не стоит. Стены бревенчатых, брусовых домов по определению «дышат». Следовательно, регулярного проветривания вполне достаточно, чтобы освежить воздух в помещениях. А вот владельцам домов из ячеистых бетонов или кирпича нужно подумать над тем, как ее и по какой схеме организовать своими руками. Тем более, то и отделочные материалы используются в основном с низкой (если не с нулевой) паропроницаемостью. К примеру, пеноплекс в качестве утеплителя.

Что определяется при составлении схемы вентиляции в частном доме?

  • Места установки приспособлений (и удобство монтажа своими руками) для забора свежего воздуха и отвода потока наружу.
  • Расположение, конфигурация воздуховодов.
  • Сечение каналов (рассчитывается в зависимости от требуемого воздухообмена). Их параметры можно уточнить по специальным таблицам, так как они «привязаны» главным образом к габаритам конкретного помещения.

Есть определенная взаимосвязь между скоростью потока и сечением воздуховода (его пропускной способностью). Следовательно, чем меньше профиль, тем выше должна быть скорость. Поэтому для некоторых помещений установка принудительной вытяжки просто необходима, так как монтаж больших коробов с эстетической точки зрения имеет определенные ограничения.

Правильная организация вентиляции в частном доме подразумевает перемещение воздушных масс в направлении самых задымленных (загрязненных) помещений – сан/узлов и кухонь. Именно в них своими руками и обустраиваются вытяжки.

Тип оконных блоков

Если они из пластика, то герметичность проемов полная. Деревянные рамы имеют небольшие щели, зазоры и тому подобное, поэтому в некоторых случаях этого достаточно, чтобы не заниматься обустройством специальных зон (установкой приспособлений для забора свежего воздуха). Но если оконные конструкции в частном доме из ПВХ, то это придется делать своими руками.

Схема вентиляции своими руками

Рекомендовать какую-то единственно правильную схему невозможно. Все частные дома возводятся по различным проектам, имеют разную этажность и другие особенности. Поэтому приведенные схемы – всего лишь пример. Ставить ли дополнительно вентиляторы на вытяжку и приток – решается индивидуально для каждого дома (помещения). Единственное, что следует отметить – любая схема составляется под конкретный проект, и лучший ее вариант – комбинированная. То есть разумное сочетание принудительных и естественных притоков и отводов воздушных масс, в зависимости от габаритов и специфики отдельно взятой комнаты.

Способы повышения эффективности вентиляции в частном доме

Приточные клапана

Оконные. Установить их своими руками на уже установленные окна не получится. Но если блоки ПВХ только заказываются, то необходимо заранее оговорить изготовление окон именно с такими клапанами.

Стеновые. Другое название – клапана инфильтрации. Их монтируют в тех случаях, когда замена оконных блоков на новые, с регулируемыми вент/щелями, нецелесообразна. По сути, данное приспособление – патрубок с круглым сечением. Для его установки своими руками придется «проходить» стену насквозь. С обеих сторон клапана – решетки, причем внутренняя – регулируемая. Это дает возможность управлять воздушным потоком и выбирать наиболее приемлемый режим вентиляции. Установка приточного клапана подробно описана здесь.

Рекомендации

Такие устройства целесообразно монтировать в районе оконных проемов или непосредственно за радиаторами, причем во всех комнатах. Наружный воздух и нагреваться станет быстрее (от батарей), и шторами инфильтраторы прикрыть несложно, чтобы не бросались в глаза.

Клапана в основном обеспечивают приток (м³/час) воздуха в объемах 50 и 100. Возможно, в большом помещении придется ставить не 1, а минимум 2 устройства.

Двери

Вариант 1 – при креплении полотен к дверному блоку необходимо обеспечить в нижней части небольшой зазор (порядка 15 – 20 мм). Если все делается своими руками, то такая установка – не проблема.

Вариант 2 – приобретая дверь, необходимо обратить внимание на конструктивные особенности полотна. Есть модели, в нижней части которых уже имеются так называемые «переточные решетки».

Если в частном доме установлены двери другой модели, то при желании их можно переделать, приобретя решетки отдельно. Другой вопрос – насколько целесообразно заниматься такой модернизацией новых дверей?

Особенности различных видов проветривания комнат в частном доме

Форточка

  • Для качественного воздухообмена понадобится (в зависимости от размеров помещения) от 30 минут до часа.
  • При низкой температуре на улице на окнах, откосах, подоконниках велика вероятность появления конденсата.
  • Чем дольше открыта форточка, тем значительнее теплопотери.

Окно

Подразумевается, что створка распахивается полностью.

  • Достаточно от 5 до 10 мин.
  • Образование конденсата, охлаждение воздуха в помещении исключено.

Полное проветривание

Открываются все окна и двери. Рекомендуется лишь в отдельных случаях, с соблюдением мер предосторожности (особенно в отношении детей), причем в течение нескольких минут (не более 3 – 4).

Если простейшая система вентиляции не обеспечивает должного комфорта в частном доме, то следует изучить другие варианты.

Например, схема вентиляции с рекуперацией.

Нелишне разобраться и с типами, разновидностями вентиляторов, шумоглушителей, моделями кухонных вытяжек и другими устройствами, которые могут быть установлены. Но это уже отдельные, и довольно объемные темы, поэтому автор считает возможным ограничиться приведенной информацией.

Ее вполне достаточно, чтобы понять и принцип функционирования вентиляции в частном доме, и возможные схемы ее организации своими руками.

masterim.guru

Оставить комментарий

avatar
  Подписаться
Уведомление о
