Односкатный навес из дерева своими руками чертежи – Деревянный односкатный навес — Кровля и крыша

Чертеж односкатного навеса из деревянного бруса своими руками

Этот чертеж деревянного навеса из бруса с одним скатом наглядно показывает все особенности крепежа брусьев между собой. На схеме видно, что навес выполнен без стропильной системы, что намного снизит затраты. Это скорее бюджетный вариант. Кровлей для такого деревянного односкатного навеса может быть профнастил или поликарбонат. Для шифера конструкцию необходимо будет укрепить стропильной системой и косыми упорами, так как шифер дает дополнительную нагрузку.

Чертеж односкатного навеса из деревянного бруса

Навес из дерева односкатный схема. Для увеличения нажмите на изображение.

Из представленного чертежа можно сделать вывод, что монтаж такого односкатного навеса из деревянного бруса особой сложности в себе не несет. Главное, что бы были выдержаны все размеры, вертикали и горизонтали. Иначе навес получится кривым и может привести к аварийной ситуации из-за не равномерного распределения нагрузки.

Несколько советов по монтажу такого навеса из бруса.

Основные опоры перед тем как устанавливать лучше всего обработать гудроном (смолой) для того, что бы избежать скорого гниения. Посмотрите видео о том, как избежать гниения столбов в земле:

В земле бурятся ямы под опоры, затем в них устанавливаются стойки навеса из деревянного бруса снизу обмотанные рубероидом или толью для гидроизоляции. Оставшееся пространство в яме забивается бутовым камнем и песком.

Видео о том, как сделать навес в один скат из бруса

Все соединения деревянного навеса выполнены шурупами по дереву при помощи шуруповерта.

Под навесом такой конструкции и размеров можно оставлять автомобиль или же обустроить место для отдыха или склада.

Простота монтажа деревянного навеса на этом чертеже не потребует особых навыков работы со сварочным аппаратом или бетономешалкой. Все достаточно просто и выполнимо в кратчайший срок.

domoustroi.ru

как сделать односкатный деревянный навес на даче

Благоустройство загородного жилья и дач с каждым годом становится все популярнее. Владельцы домов и садовых участков облагораживают территорию своего земельного участка, высаживают цветы, создают зоны отдыха. Навес из дерева — один из вариантов таких построек. Дачный навес — многофункциональное сооружение, однако чаще всего его строят для защиты от солнца и атмосферных осадков.

На дачных участках часто можно встретить деревянный навес-гараж

Виды деревянных навесов

Чтобы построить деревянный навес своими руками, необходимо определиться с типом конструкции. В зависимости от расположения дачные сооружения делят на:

  • отдельно стоящие;
  • пристенные;
  • встроенные.

По своему назначению навесы для дачи из дерева бывают:

  • декоративными — их строят для украшения и дизайнерского оформления территории, для создания зоны отдыха;
  • навесы-укрытия — для защиты от снега, хранения садового инвентаря и т. п.

По форме крыши навесы могут быть:

  • односкатные;
  • двухскатные;
  • фигурные и т. п.

Навес из дерева может быть отдельно стоящим сооружением, может быть пристроен к дому

Этапы строительства

Чтобы сделать навес своими руками из дерева, в первую очередь нужно выбрать тип конструкции. К примеру, если планируется использовать сооружение для защиты дачного дома от дождя, то лучше строить пристенный односкатный навес из дерева.

Совет. Отдельно стоящая конструкция отлично подойдет для создания зоны барбекю, летней кухни или беседки.

Строительство деревянного навеса проходит в несколько этапов:

  1. Выбор типа конструкции и места установки.
  2. Составление проекта.
  3. Подготовка строительных материалов и инструментов.
  4. Установка опор конструкции.
  5. Строительство каркаса.
  6. Сооружение крыши.
  7. Отделочные и декоративные работы.

Существует множество типов конструкции деревянных навесов. Наиболее простым в монтаже является строение из четырех опорных столбов и односкатной крыши.

Выбор типа конструкции и места установки

Делают деревянный навес с учетом типа конструкции, природных и климатических условий, обязательно учитывают, выдержит ли сооружение ветровую нагрузку или снегопад.

Если конструкция будет пристроена к дачному дому, необходимо проанализировать состояние фундамента и фасадной стены здания.

Важно. Рекомендуется строить навес из дерева в сухом возвышенном месте, вдали от больших садовых деревьев.

Следующим шагом в строительстве деревянного навеса является составление проекта. Мастера советуют схематично зарисовать на бумаге будущую постройку и отметить размеры элементов конструкции — так будет легче рассчитать количество необходимого материала.

Проект строения может быть схематичным, достаточно зарисовать основные элементы конструкции и отметить размеры

Подготовка инструментов и материалов

Навесы для дачи своими руками из дерева чаще всего делают из брусьев, бревен или досок.

Совет! Для строительства опорных стоек следует выбирать прочные породы древесины, например, сосну.

Для устройства крыши могут понадобиться различные кровельные материалы: шифер, обрезная доска, металлочерепица, листовая оцинкованная сталь, профилированный лист, поликарбонат, армированная ткань ПВХ и т. п. Все зависит от типа конструкции и проекта сооружения.

При строительстве навеса из дерева важно подготовить брусья или бревна для стропил, опорных столбов, горизонтальных балок и перекладин.

Список необходимых инструментов:

  • рулетка и строительный уровень;
  • электрический лобзик;
  • ручной бур или лопата;
  • топор;
  • рубанок;
  • шуруповерт, саморезы;
  • дрель и набор сверл;
  • молоток;
  • болгарка, ножовка;
  • крепежные элементы (уголки, гвозди, шурупы и др.).

Важно! Чтобы установить опоры, понадобится щебень и бетонный раствор.

Построить деревянный навес своими руками сможет даже начинающий строитель, специального оборудования для возведения постройки из дерева не требуется

Установка опор и строительство каркаса

Как сделать навес из дерева своими руками? Последовательность строительных работ:

  1. Согласно проекту делают разметку территории, отмечают углы конструкции.
  2. Снимают верхний слой грунта, очищают землю от мусора и сорняков.
  3. Делают лунки глубиной 50-60 см и диаметром 35-60 см.

Делать отверстия под опоры можно при помощи бура

  1. Деревянные опоры для навеса опускают в ямы и выравнивают. Лунки засыпают щебнем и заливают бетонным раствором.

Количество опор зависит от размера конструкции

  1. После полного застывания цемента приступают к сборке каркаса. К стойкам крепят горизонтальные перекладины, делают верхнюю обвязку поперечными балками.

Важно! Строительные работы продолжают после полного затвердения бетона, обычно на это уходит несколько дней.

Если навес будет больших размеров, то для возведения крыши понадобится лестница и «дополнительные руки» в помощь

Сооружение крыши

Построить деревянный односкатный навес проще всего. Этапы строительства:

1. К верхним частям опор крепят балки, на них устанавливают стропила через каждый метр.

Совет! Строители рекомендуют использовать в качестве стропил деревянные бруски с сечением 150×50 мм.

2. Стропила соединяют при помощи стальных уголков и саморезов.

Деревянные элементы конструкции крепят подходящими по размеру саморезами

3. Рейки обрешетки крепят к стропилам перпендикулярно на расстоянии 50-100 см друг от друга.

4. Первая и последняя линии обрешетки должны попадать под скат крыши

Крыша навеса должна быть прочной и устойчивой

5. Далее укладывают кровельный материал.

Важно! Для устройства шиферной кровли или крыши из профнастила используют оцинкованные саморезы, которые прикручивают сверху каждой волны листа. Если крыша будет из обрезной доски, то ее укладывают на обрешетку максимально плотно. Поликарбонат крепят к обрешетке по периметру саморезами.

Обрезная доска — распространенный материал для настила деревянных навесов

Отделочные работы

Навес или беседка из дерева должна быть защищена от атмосферных осадков, влаги и плесени, поэтому все элементы строения обрабатывают специальными водоотталкивающими и антисептическими составами. Чаще всего древесину покрывают тонирующей или бесцветной пропиткой, краской, лаком или морилкой.

Крышу навеса-гаража часто делают из шифера

Пол деревянного навеса можно соорудить из досок или плитки. Некоторые делают бетонную стяжку, другие — отсыпку из щебня или песчаника. Процесс декорирования навеса не имеет строгих правил, дачное сооружение можно украсить массивной мебелью, цветами, текстилем, статуэтками, фонарями и т.п. Более функциональным навес из дерева станет, если подвести к нему электричество, соорудить внутри мангал или печь.

rubesedka.ru

фото обзор конструкций для машин, беседок, террас, а также выбор проекта, изготовление и строительство навеса из дерева своими руками

Деревянные навесы – самый популярный вид малой архитектурной формы хозяйственного назначения возле частных домов. Красиво, экологично, материал прост в обработке, для строительства не требуется профессионального оборудования и специальных навыков.

Далее сделаем обзор типовых, эргономичных деревянных конструкций разного вида, фото в галереях подскажут вам интересные и оригинальные решения. Так же приведем ряд готовых чертежей и проектов, подскажем, как самому правильно рассчитать размеры постройки и какие материалы лучше использовать. В заключение дадим подробную инструкцию, как сделать навесы из дерева своими руками.

Деревянные навесы – «за» и «против»

Дерево – удивительный природный материал, наполненный теплом, светом, в нем одновременно сочетается простота и необыкновенная изысканность.  Деревянное зодчество известно с незапамятных времен, некоторые строения стоят больше сотни лет. Здесь можно поспорить, с некоторым скепсисом сторонники новых технологий, а также любители металла и камня утверждают, что дерево недолговечно, непрактично, впитывает влагу, подвержено гниению, грибкам, оно не оставляет равнодушными насекомых и грызунов. Безусловно, такие аргументы вполне правдивы, но однобоки.

Для полноты картины и объективности, приведем ряд ярких примеров. Из сказок к нам дошла история избушки на курьих ножках, которая верой и правдой служила своей хозяйке, хотя стояла на болоте и подвергалась негативным воздействиям окружающей среды. Это только отчасти вымысел, потому что «курьи ножки» — это не что иное, как деревянные столбы, обкуренные на углях с использованием обрядовых составов. Здесь и кроется секрет долговечности дерева – правильная обработка! Можно использовать народные методы защиты, проверенные годами: пропитка машинным маслом, жидким битумом, оборачивание рубероидом. А при инновационных способах обработки: пропитывающие, защитные, антисептические составы — все недостатки сводятся на ноль.

Деревянные навесы к дому, фото опорно-консольного козырька, украшенного резьбой

Говоря о деревянных навесах, представляется простенькая, неказистая конструкция, без малейшего намека на эстетику. Но вспомним строения, украшенные ажурной деревянной резьбой, фигурными столбами. Можно возразить: это подходит только под традиционный исторический стиль, поэтому деревянные навесы не уместны на участках, где основное здание выполнено в современном или этническом направлении.

Деревянные навесы, фото постройки в китайском стиле, декорированной французской ажурной решеткой

Дерево актуально везде и всегда: изящные китайские, лаконичные японские конструкции, романтические строения прованс, крытые террасы в средиземноморском стиле. В современной архитектуре тому пример — изысканный навес-крыша мадридского аэропорта или грандиозный общественный центр Мetropol-parasol. Строение венчает огромный деревянный навес немыслимой криволинейной формы, в котором отражены все достоинства, красота и возможности материала.

Современные навесы из дерева, фото Мetropol-parasol

Какое дерево использовать для навесов

Для строительства навеса используют древесину разного вида:

  • Клееный и профилированный брус с ребром 100-150*100-150 мм – для построек среднего и большого размера.
  • Оцилиндрованное бревно диаметром 100-200 мм – из него устраиваются опорные столбы.
  • Бруски 40*40, 40*50, 50*50, 60*40, 60*60 мм – козырьки над входом и стропильная система.
  • Рейки 20*40, 15*40 мм, фанера, ОСБ – обрешетка, 15-20*0.5-1 мм – решетка для украшения проемов.
  • Стволы деревьев – сооружения в рустикальном стиле.
  • Вагонка, блокхаус, обрезная доска, рифленые панели – зашивка парапетов и стен.
  • Резьба, балясины, вычурные колонны, пни, коряги, ветки – декорирование навесов.

Пример, из чего построить навес из дерева своими руками, фото рустикальной конструкции, такое решение всегда вписывается в природный ландшафт

Деревянные навесы из бруса, стволов, бревен прекрасно комбинируются с камнем, бетоном, металлом, поликарбонатом. Эти материалы деликатно подчеркивают изысканность и утонченность древесины, в правильном сочетании получаются эксклюзивные, оригинальные постройки.

Навес из бруса с легкой, элегантной поликарбонатной крышей

Конструктив и целесообразность

В частном строительстве деревянные навесы устраивают для различных нужд:

  • Козырьки над входом в дом, пристройки к крыльцу.
  • Террасы, веранды.
  • Навесы из дерева для автомобилей.
  • Укрытие для дров и инструментов.
  • Функциональные пристройки к гаражу, бане, летней кухне.
  • Беседки, в том числе с мангалом.
  • Каркасы для оранжерей, теплиц, парников, зимних садов.
  • Галереи от ворот, калитки до двери в дом — для комфортного входа и стоянки машины.
  • Навесы для детских площадок.

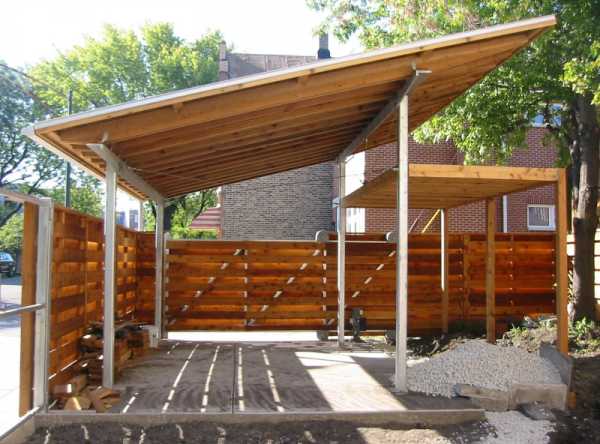

Навесы для машины из дерева, на фото простая односкатная постройка

Проекты деревянных навесов можно условно разделить по способу опирания:

  • Самостоятельные, отдельно стоящие пристройки на столбах.
  • Сооружение, примыкающие к основному зданию – одним краем упираются на горизонтальную балку, укрепленную на стене, другим – на вертикальные опоры.
  • Консольные, подвесные конструкции – на менсолах или скрытых держателях-закладных, обычно это маленькие козырьки и легкие крыши.

Навесы из дерева к дому, фото террасы, с одной стороны опирающейся на несущую стену основного здания

Крыша

Деревянные навесы чаще устраивают под одно- и двухскатными крышами, в регионах с минимальным количеством осадков допустимы плоские конструкции без уклона. Отдельно стоящие постройки средних и больших размеров иногда венчают вальмовой стропильной системой. Гнутые и купольные крыши из дерева доступны только специалистам. Для изготовления арочной кровли можно скомбинировать постройку, каркас выполнить из дерева и уложить на нее гнутую металлическую ферму.

Выбор кровельного материала напрямую связан с конструктивом стропильной системы, уклоном крыши, очень важно, чтобы он аккуратно вписывался в общий архитектурный ансамбль участка:

  • Поликарбонат – надежно, воздушно, облегчает массивность постройки, можно придать кровле практически любую форму.
  • Профнастил – практично и недорого, для организации кровли на односкатные и двускатные крыши, гармонично сочетается с металлочерепицей.
  • Шифер, рубероид, дранка – подходит для хозпостроек разного назначения, часто используется для создания этностиля.
  • Мягкая черепица – красиво, хорошо сочетается с природным ландшафтом, но требует сплошной обрешетки.

Деревянные навесы для автомобилей под арочной кровлей из профилированного поликарбоната

Примеры чертежей и типовых проектов

Рассмотрим только те варианты проектов, по которым можно построить деревянный навес своими руками.

Над входом в дом проще всего построить односкатный козырек на опорах-укосах. Для кровли подойдет любой листовой материал.

Схема, как сделать навес над крыльцом из дерева

В монтаже проще и понятней односкатные постройки, их можно прикрепить к дому на поперечную балку или организовать отдельно стоящее строение на столбах.

Типовой проект, который поможет построить деревянный навес к дому своими руками, размеры можно менять в зависимости от индивидуальных условий

Важно: чтобы избежать провиса поперечных балок, оптимальное расстояние между вертикальными опорами 2 м, при больших размерах рекомендуется сделать поддерживающие укосы.

Двускатный деревянный навес можно пристроить к дому, фермы должны располагаться параллельно фасаду

Двускатные, конусные, вальмовые крыши для навесов требуют грамотного подхода к устройству стропильной системы. Обычно это отдельно стоящие сооружения, приспособленные под беседку, летний домик. Каркас и верхняя обвязка делается из бруса 100*100, 150*150 мм, а ферма из доски 150*40 мм, для комфорта можно соорудить парапет, зашить бока решетками, прозрачным листовым материалом, высадить плетущиеся растения, виноград.

Чертеж самостоятельного навеса с пирамидальной, четырехскатной крышей

Проектирование более сложных построек лучше доверить профессионалам.

Расчет

Чтобы правильно рассчитать габариты навеса необходимо определиться с ее функционалом. Так, если это место отдыха, то оптимально принять во внимание 2 м2 площади для одного человека, средний размер эргономичной беседки 3*4, 4*6 м, с удобным размещением барбекю.

Для стоянки автомобиля так же существуют свои параметры деревянного навеса: ширина машины+1 м с каждой стороны, если на 2 авто, то учесть между ними + 0,8 м, длина 4-6 м, в зависимости от класса.

Террасы и веранды к дому рекомендуется делать шириной 2-3 м, по всей длине стены, чтобы максимально задействовать фасад здания. Козырьки над дверью должны быть глубиной 900-1500 мм, шириной 800-1500 мм. Входные деревянные навесы на опорах рекомендуется делать по всей длине крыльца, чтобы защитить его от осадков, ширина — +300 мм шире ступеней с каждой стороны.

Пример, как сделать стандартный навес над крыльцом из дерева своими руками

Высота любого навеса в самой низкой точке не менее 2 м, оптимально для комфортного пребывания — 2,4-2,7 м.

Ветровые и снеговые нагрузки для правильной организации кровли рассчитываются для каждого региона индивидуально, для этого существуют таблицы СНиП, где указаны соответствующие параметры.

Совет: Дабы не запутаться в сложных вычислениях воспользуйтесь онлайн калькулятором либо готовым проектом деревянного навеса. Для самостоятельного строительства можно использовать правило: опоры через каждые 1,5-2 м, стропила устанавливаются в 1 м друг от друга, обрешетка 500-900 мм или сплошная, в зависимости от кровельного материала.

Как построить деревянный навес из поликарбоната своими руками

Пошаговая инструкция для пристройки к дому 2,5*4 м, фундамент – столбчатый, опирание – балочно-опорное, стойки – брус 100*100 мм, крыша односкатная, покрытая сотовым поликарбонатом толщиной 8 мм.

Фото-пример деревянного навеса к дому

Очищаем участок, переносим чертежи на местность, забиваем столбики, натягиваем веревку, снимаем верхний слой грунта – 300 мм. Выкапываем ямы под столбы, глубиной 700 мм. Дно засыпаем щебнем и песчаником, слоями 100-15о мм, подушку трамбуем. Площадку мостим тротуарной плиткой. В каждую яму вбиваем 4 арматурных рифленых прута, сечением 8-12 мм. Формируем из рубероида импровизированный столб и одеваем его на армирующий каркас, заливаем бетоном, до полного становления раствора придется подождать 4 недели.

Полезно знать: Для ускорения процесса можно использовать готовые монолитнобетонные столбы.

Способ крепления бруса к фундаменту

На бетонный столб анкерами крепим оцинкованный держатель, в него фиксируем вертикальную опору, проверяем геометрию, затягиваем болты.

К стене присверливаем балку-брус 100*100 мм, она послужит опорой для внутреннего конца стропильной ноги, и поможет распределить нагрузку по всей несущей конструкции. По верхним оголовкам опор делаем обвязку, брусом 100*100 мм, крепим на уголки, дополнительно фиксируем укосами, чтобы сделать навес прочнее.

Один из способов крепления поперечных и продольных балок к вертикальной опоре

Перпендикулярно дому укладываем стропила из доски 150*40 мм, на балку крепим уголками, на обвязку – салазками, навис ноги с внешнего края +300 мм, чтобы осадки не попадали внутрь. Поперек, через каждые 500-900 мм стелим обрешетку из тонкого бруска 20-40 мм. Каркас обрабатываем антисептиком и противопожарным раствором, лакируем или красим цветным лаком. Парапет можно выполнить из любого материала или оставить открытым, оформив его клумбами, декоративными кустами, вьюнами.

Как крепить поликарбонат

Листы режутся в размер болгаркой мелкозубчатой пилой по металлу, заусеницы шлифуются абразивом. При укладке следите, чтобы внутренние ребра жесткости поликарбоната шли параллельно обрешетки. Панели соединяются между собой стыковочным профилем.

На обрешетку саморезами крепим соединительный профиль, в него вставляем листы, оставляем термозазор 3-5 мм, закрываем сверху заглушкой до щелчка. Внешний край листов крепим на термошайбы, торца проклеиваем специальным скотчем и устанавливаем заглушку, во избежание попадания пыли и мусора внутрь материала.

Крепление поликарбоната на профиль

setroom.ru

Как сделать навес из дерева своими руками

Навес и навесные конструкции

Многие владельцы частных домов по мере возможности стараются обустроить свой быт, поэтому после окончания строительства у них нередко возникают идеи, как обеспечить на участке дополнительный комфорт и защиту от воздействий окружающей среды - от дождя, солнца. Наиболее частым решением является устройство навеса из дерева.

Конструкция может быть предельно компактной в виде козырька, защищать исключительно входные двери, крыльцо, часть прилегающей территории, или занимать большую площадь, что позволит припарковать автомобиль или разместить зону отдыха с барбекю. Поскольку, кроме выполнения защитных функций, навес является дополнительным элементом украшения фасада дома, к его изготовлению многие относятся со всей ответственностью.

1

Распространенные конструкции деревянных навесов

Навес можно построить из любых материалов, но дерево обладает рядом преимуществ, к которым относят:

  • природное происхождение;
  • высокие экологические показатели с эксплуатационными характеристиками;
  • малый удельный вес, что позволяет отказаться от возведения капитального фундамента и расширяет сферу применения материала;
  • простоту обработки с легкостью сборки конструкции;
  • доступную цену, особенно если использовать оставшуюся после строительства дачи древесину или взять недорогие породы;
  • возможность своими руками за короткий срок закончить все работы, не привлекая на помощь специалистов.

В зависимости от сложности конструкции и изготовления деревянные навесы можно разделить на следующие виды – пристроенный (примкнутый) – одна сторона закрепляется на стене дома, гаража, а другая с упором на столбы. Для отвода воды крышу располагают под небольшим углом. Такое укрытие легко построить, оно удобно в эксплуатации.

Отдельно стоящий. Может изготавливаться полностью из дерева или с применением других материалов. Для усиления конструкции колонны нередко выкладывают из кирпича, который способен выдержать большую нагрузку.

Плоский. Крыша у навеса часто не имеет наклона, что облегчает его изготовление при отсутствии строительского опыта, но у этого варианта есть ряд существенных недостатков, основные из которых – скопление мусора, а в зимний период отложение снега.

Односкатный. В сравнении с предыдущей конструкцией навес тоже легко сделать самостоятельно, но он имеет уклон, поэтому лишен ее основных недостатков.

Со сложной формой крыши. Самый трудоемкий вариант, который позволяет получить больше дизайнерских решений, но потребуется правильно произвести расчет, подготовить чертеж и постараться в процессе монтажа не допустить ошибок.

2

На что обратить внимание при составлении проекта

Приступая к проектированию деревянного навеса, необходимо учитывать расположение его как отдельной конструкции или в виде пристройки, особенности фундамента, эксплуатационные и климатические условия, к которым относят ветровую нагрузку, толщину снега, интенсивность солнечного света. Наличие элементов декора, тип кровельных материалов, форму и размер самой конструкции, ее назначения с учетом:

  • временного хранения машины;
  • выделения участка под место отдыха;
  • размещения садового хозинвентаря, оборудования;
  • складирования предметов ежедневного обихода.

Поскольку навес может использоваться одновременно для решения нескольких проблем, то его параметры, внутренняя организация пространства должны это учитывать. Для обустройства места отдыха, хранения вещей, нужны одни размеры, а в случае парковки автомобиля – другие. Для комфортного расположения машины, чья длина не превышает 4 метров, оптимальные значения навеса составят 5,5х2,5.

Для крупных авто, габаритных внедорожников длина и ширина сторон укрытия должна быть не менее 6,6 и 3,5 метров. Высоту подбирают с учетом самого автомобиля и по возможности багажа, расположенного наверху, но не более 2,3 метра, поскольку тогда повышается вероятность бокового попадания дождя и снега. В случае обустройства места для отдыха на каждого человека закладывают не менее 2 кв2, оптимальный размер беседки с барбекю составляет 4х6 м.

Еще один важный показатель – месторасположение навеса. Выбирать следует, принимая во внимание:

  • Удобство пользования. Под временный гараж его лучше установить вблизи дома на площадке перед воротами, а для отдыха – у огорода или сада.
  • Рельеф местности. Наличие небольших возвышенностей приветствуется, поскольку тогда во время выпадения большого количества осадков участок не подвергнется затоплению.
  • Практичность. Навес должен обеспечивать необходимую защиту и легкость доступа к автомобилю, а в процессе отдыха – комфорт.

3

Подготовка фундамента и установка опор

Если сооружение планируется как временное решение, то можно обойтись без основания, но когда навес предполагается использовать в продолжение длительного периода, а его размеры будут большими, потребуется надежный фундамент. Заливать полноценную опалубку нет необходимости, но зафиксировать столбы, на которые приходится вся нагрузка, все-таки придется. Для этого под каждую колонну делают независимое основание.

Если навес будет расположен как отдельное строение, то на земле отмечают все 4 угла и места установки промежуточных столбов, а когда вблизи дома – достаточно отметить одну боковую сторону, а в качестве другой опоры кровли использовать стену дачи.

После разметки четырех угловых ориентиров обязательно проверяют длину диагоналей, которая должна быть равной, и при необходимости регулируют ее. В противном случае выдержать идеальные пропорции будет сложно.

Ямки следует копать с помощь специального бура, что ускорит процесс ведения работ и позволит получить ровные углубления. Глубину подбирают в зависимости от тяжести конструкции, но углубляться более 500 мм не имеет смысла, а расстояние между опорами выдерживают не менее метра. При отсутствии бура можно воспользоваться лопатой.

Перед установкой деревянных элементов их обрабатывают защитными составами, что повышает устойчивость к атмосферным осадкам, плесневому грибку, а для создания декоративного эффекта бесцветной или тонирующей пропиткой. В качестве основного материала чаще всего выбирают сосну, поскольку она доступна, долговечна, имеет красивую текстуру, небольшой вес, органично вписывается в любой интерьер. Но для строительства навеса лучше использовать брус сечением не менее 75х75 мм.

Ту часть, которую, погрузив в подготовленные ямки, будут бетонировать, для защиты от влаги предварительно обрабатывают битумной мастикой. Установив столбы в вертикальное расположение, их проверяют при помощи строительного уровня или отвеса и фиксируют вспомогательными рейками, которые удаляют после заливки и застывания бетона. Вместо него свободное пространство можно заполнить щебнем и качественно утрамбовать. Такой вариант более доступен, поскольку не требуется проводить замес и тратиться на покупку цемента.

После установки столбов проверяют их расположение в горизонтальной плоскости, выступающие элементы подрезают или перекрывают установкой боковой планки. Только иногда требуется подгонка всех опор под углом, обеспечивающим плотное прилегание стропил на верхние торцы бруса. Но минимальную высоту стоек в нижней части ската, если в ней не планируется расположения стола, нельзя делать менее 1,8 метра.

4

Монтаж стропильной системы

Следующий шаг устройства деревянного навеса после подготовки фундамента и установки опор – монтаж стропильной системы. Обычно используют балки сечением 150х50 мм, что вполне достаточно при проведении точных расчетов для перекрытия пролета в шесть метров.

Расстояние между стропилами выдерживают порядка метра. В случае примыкания к дому одну из сторон навеса крепят непосредственно к стене или зафиксированной на ней заранее опорной доске, а другую строго перпендикулярно опирают на стойки. Для соединения элементов между собой используют саморезы по дереву, но крепление к кирпичной стене осуществляют через металлические уголки, консоли или при помощи дюбелей, анкеров.

Теперь поверх стропил выполняют обрешетку, используя для этих целей обрезные доски толщиной не менее 30 и шириной свыше 160 мм. Их располагают перпендикулярно и так, чтобы они проходили под стыками и серединой шиферных листов, стандартный размер которых составляет 900х1800 мм, а первая с последней линией должны быть по краям ската. Крепление осуществляют с помощью саморезов.

5

Укладка кровельного материала и завершающие работы

В завершение деревянный навес для дачи останется укрыть кровельным покрытием. Шифер или профлист, который имеет большую длину и способен за один раз перекрыть весь уклон, следует прикручивать в верхней части волны оцинкованными саморезами. Для удобства работы они снабжены головкой с потаем, под которые подкладывают специальные пластиковые шайбы. Но нередко для надежного крепления через саморезы и сохранности листов производители предлагают комплект из трапециевидных или круглых прокладок.

Монтаж обязательно начинают вести снизу вверх, делая напуск в 100 мм. Размер свесов также не должен превышать этот показатель. Подгонку и резку шифера под требуемые параметры осуществляют при помощи отрезного круга и обычной болгарки.

В последнее время при выполнении кровельных работ на навесах часто выбирают поликарбонат. Материал обладает прекрасными эксплуатационными характеристиками, легкий, хорошо пропускает свет.

Порядок действий будет следующим:

  • листы раскраивают так, чтобы стыки приходились на обрешетку, а рез – между ребрами жесткости;
  • на торцы наклеивают уплотнительную ленту;
  • при помощи дрели в точках крепления делают отверстия с шагом в 30 – 40 и отступая от края 4 см;
  • фиксацию первых листов поликарбоната к деревянному каркасу осуществляют саморезами через уплотнитель или используя соединительные, торцовочные профили;
  • установку последующих сот выполняют на соединительные планки, размещенные вдоль обрешетки;
  • отделку углов производят угловыми профилями.

Чтобы окончательно вписать навес в существующий общий стиль и близлежащие ландшафтные формы, может потребоваться проложить дорожку, облицевав ее обрезной доской или просто засыпав щебнем. А для создания большего комфорта и уюта сделать бетонную стяжку и подведя электричество вмонтировать розетки с выключателями, установить мангал, варочную печь или барбекю, украсить вьющимися растениями. Но проделать это по сравнению с выполненными ранее строительными работами будет намного легче.

obustroen.ru

как правильно сделать крышу с козырьком, из металла, поликарбоната, деревянный, строительство, конструкция, чертеж

Содержание:

Строительство односкатного навеса не является сложным процессом, если точно следовать подробному руководству. Кроме того очень важно правильно составить чертеж будущего строения. Этот этап не прощает ошибок, просчеты могут стать причиной обрушения конструкции под тяжестью каких-либо нагрузок. Для решения задачи, как правильно сделать крышу навеса, необходимо определить вид строения и выбрать материал для монтажа кровельной конструкции над ним.


Виды односкатных навесов и их особенности

Навесы могут иметь разную конструкцию, строиться из всевозможных материалов, возводиться на основе деревянного, смешанного или металлического каркаса. Кроме того навес может быть отдельно стоящим строением или примыкать к стене здания.

Чтобы понять, какая конструкция крыши навеса подходит для конкретного случая, необходимо ознакомиться с классификацией навесов.

Деление по материалу изготовления

В зависимости от материала, используемого при изготовлении каркаса, навесы с одним скатом могут быть следующих видов:

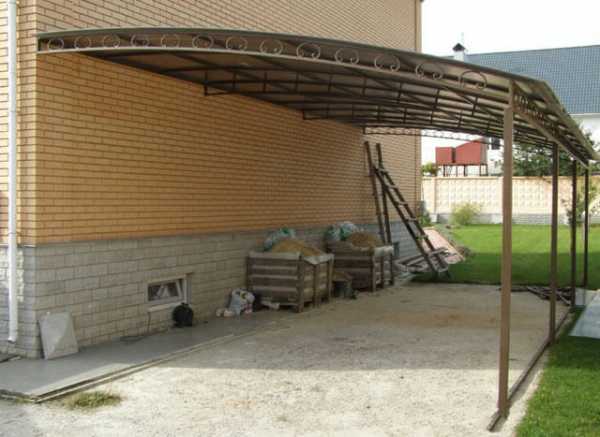

  • Металлические конструкции из оцинкованной трубы или металлического профиля. При этом каркас может иметь стандартную или сложную форму, а также иметь элементы ковки. Среди преимуществ таких навесов можно отметить высокую прочность, долгую эксплуатацию, надежность и устойчивость к негативным природным явлениям.

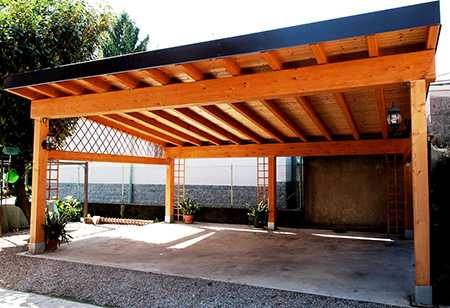

  • Можно сделать навес с односкатной крышей из дерева. Каркас возводится из бруса или бревна, для обвязки и обрешетки используют обрезную доску, вагонку или рейки. Чтобы предотвратить гниение материала и защитить его от воздействия влаги и ультрафиолета, поверхность покрывают специальными составами или краской.
  • Смешанные конструкции состоят из металлического каркаса и деревянной обрешетки.
  • Очень редко можно встретить навесы, каркас которых построен из камня. Такое сооружение возводится очень долго, но его прочность в несколько раз превышает подобные свойства аналогов.

Классификация по способу строительства - как правильно сделать

Способ возведения односкатных навесов также является критерием для выделения следующих видов:

  • Отдельно стоящие конструкции. Чаще всего они расположены недалеко от основных объектов, так как используются в качестве крыши над автомобилем или местом отдыха.
  • Пристроенные навесы примыкают к одной из несущих стен дома и служат дополнением для защиты от солнца и осадков.
  • Опорно-консольные сооружения собираются из специальных элементов или возводятся одновременно с несущими стенами, например односкатная крыша с козырьком.

Разновидности в зависимости от функционального назначения

Навесы могут выполнять различные функции, что позволяет выделить следующие виды:

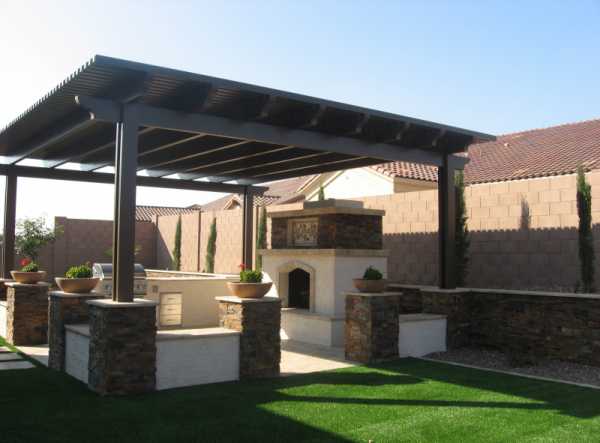

  • Декоративные строения используются в качестве дополнения к общему ансамблю строений и ландшафта. Чаще всего в этом случае выполняют строительство навеса с односкатной крышей из дерева.
  • Защитные навесы препятствуют попаданию атмосферных осадков и ультрафиолетовых лучей на несущие стены дома, предотвращая их разрушение и продлевая срок их эксплуатации.

В некоторых случаях навесы с одним скатом могут использоваться и для защиты, и в качестве составляющей части ландшафта.

Виды навесов в зависимости от основного назначения

Цель использования навеса определяет следующие виды:

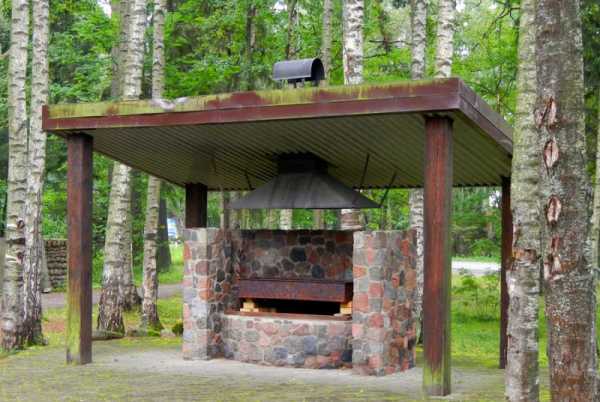

  • Конструкции для отдыха. В большинстве случаев для их изготовления используется древесина, так как особая прочность не является критической в этой ситуации. Односкатные деревянные навесы для отдыха могут быть открытыми и закрытыми, их главная цель - укрыть от дождя и ярких солнечных лучей.

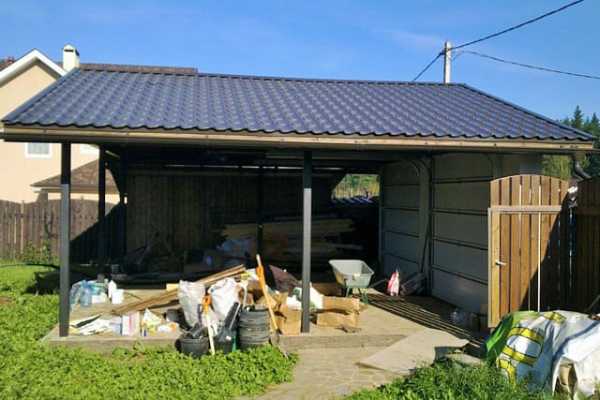

  • Сооружения для автомобилей. Их основное назначение - стать укрытием для автомобилей любой грузоподъемности от различных атмосферных явлений. Такие навесы отличаются высокой прочностью, быстро возводятся из металлических или деревянных элементов.


Легкие конструкции вполне могут пристраиваться к основному зданию, а вот сооружения для транспорта лучше возводить отдельно. В противном случае стена может не выдержать дополнительной нагрузки и деформироваться или полностью разрушиться.

Виды навесов в зависимости от типа крепления

В зависимости от способа установки строения и его крепежа выделяют следующие виды:

  • Навесы опорные устанавливаются вертикально или крепятся под определенным углом к стене с помощью подпорок. Сооружения опорного типа могут быть разного размера, для их изготовления используют любые материалы, включая навес с металлической крышей.
  • Подвесные конструкции крепят к стене посредством специальных подвесок. Такие навесы лучше изготовлять из легких материалов, чтобы на основание дома не создавалась большая нагрузка.

Кровельные материалы для крыши с козырьком

Выбирая материал для кровли односкатного навеса, следует принять во внимание вид конструкции и технические характеристики кровельного материала. Чаще всего для навеса выбирают поликарбонат, металлочерепицу, профнастил или дерево.

Особенности поликарбоната

Поликарбонат - это синтетический материал, прозрачный, как стекло, но более прочный и выносливый, несмотря на малый вес. Этот полимер может быть монолитным и сотовым. Второй вид характеризуется ячеистой структурой.

Среди преимущественных моментов можно отметить следующее:

  • Высокие прочностные характеристики.
  • Устойчивость к различным природным явлениям и химическим веществам.
  • Материал гибкий и эластичный, что позволяет использовать его при низкой температуре.
  • Прозрачность около 90% обеспечивает нормальное естественное освещение.
  • Незначительная масса дает возможность создавать конструкции, не оказывающие большую нагрузку на стены и фундамент дома.
  • Низкий коэффициент теплопроводности.
  • Хорошие звукоизоляционные характеристики.
  • Соответствие экологическим нормам.
  • Долгая эксплуатация без потери качества.
  • Устойчивость к возгоранию.
  • Удобный и простой монтаж.
  • Способность защитить от ультрафиолетовых лучей.


Недостатков у поликарбоната немного, но их также необходимо знать:

  • Материал сильно расширяется при нагревании.
  • Механические воздействия и щелочи способны разрушить поликарбонат.
  • Поверхность материала отражает солнечные лучи.

Особенности профнастила

Профнастил - это материал, для изготовления которого используют листы оцинкованной стали толщиной 0,5-1,2 мм.

Применение профнастила в качестве кровельного материала для односкатных навесов из металла дает следующие преимущества:

  • Навес получится прочным, устойчивым к влаге, ультрафиолету и механическому воздействию.
  • Работа по перекрытию навеса будет выполнена в максимально короткие сроки без особых сложностей.
  • Материал имеет незначительный вес, что позволяет свести к минимуму затраты на обрешетку.
  • Поможет сэкономить и приемлемая цена на профнастил.


Недостатки у материала также имеются. Во-первых, плохие теплоизоляционные характеристики, во-вторых, низкая звукоизоляция, в-третьих, не совсем привлекательный внешний вид.

Преимущества металлочерепицы

Довольно часто при строительстве односкатного навеса своими руками используют металлочерепицу, которая также производится из оцинкованных стальных листов. В отличие от профнастила материал обладает следующими преимуществами:

  • Высокая прочность и надежность.
  • Устойчивость к образованию очагов коррозии и механическим повреждениям.
  • Отличные звукоизоляционные теплоизоляционные свойства.
  • Большой выбор цвета и профиля.


При выборе между металлочерепицей и профнастилом стоит помнить: первый материал укладывают на крышу с уклоном более 12 градусов, второе покрытие для кровли ограничений подобного типа не имеет.

Строительство односкатного навеса своими руками

Прежде чем начинать строительство необходимо продумать устройство водостока с учетом стекания воды в одну сторону. Это особенно важно для деревянного навеса с односкатной крышей.

Не менее важной можно назвать разработку чертежей будущего строения. На этом этапе задаются размеры сооружения, предполагаемая нагрузка на опоры и расчет их количества.

Этап 1. Составление проекта и монтаж фермы.

Этот этап подразумевает составление схемы будущей конструкции, определение ее параметров, включая угол наклона односкатного навеса из поликарбоната. Кроме того на этом этапе определяется точное количество требуемых материалов и ферм, которые необходимы для строительства навеса.


У навесов с одним скатом фермы расположены с краю строения и в середине непосредственно под кровельным материалом. Чаще всего фермы делают из круглой профильной трубы, диаметр которой составляет 30 см. Также может использоваться квадратная профильная труба сечением 30*30 см. Для создания угла фермы верхнюю трубу берут немного длиннее, чем нижнюю. Распорки между ними стыкуют под углом около 25 градусов и устанавливают в виде зигзага. Непосредственно на фермах крепят элементы обрешетки.

Этап 2. Подготовка участка.

Согласно составленному чертежу навеса на участке, отведенном под строительство, ставят соответствующие отметки места размещения опорных элементов конструкции. При этом учитывается, что для размещения автомобиля требуется большая площадь, чем под площадку для отдыха. Размеры навеса для транспорта рассчитываются по его габаритам.


Для установки опор в отмеченных местах необходимо вырыть ямы, залить в них немного бетона и установить опалубку из труб большего размера. Вокруг опалубки нужно насыпать щебень и залить бетонный раствор. Не дожидаясь застывания смеси, выставляют опоры, погружая их в опалубку и также заливая бетоном. Очень важно на этом этапе следить за правильностью установки. В противном случае не исключены перекосы и слабая устойчивость, которые могут стать причиной разрушения конструкции. Забетонированные опоры оставляют до полного застывания смеси, примерно на 72 часа.

Этап 3. Установка ферм и укладка кровельного материала.

Согласно чертежу навеса с односкатной крышей фермы устанавливают непосредственно на столбы и фиксируются с помощью сварки. Поверх ферм укладывают и крепят обрешетку, затем монтируют кровельный материал. В качестве крепежных элементов для поликарбоната используют саморезы с термошайбами, для профнастила и металлочерепицы - обычные самоврезающиеся шурупы. После завершения кровельных работ выполняют установку водосточной системы.


Ответ на вопрос, как сделать крышу навеса своими руками, нельзя назвать очень сложным. Но довольно часто домашние мастера не имеют особых знаний и навыков, поэтому встречаются со многими трудностями.

Решить проблему помогают квалифицированные специалисты, знающие все нюансы монтажного процесса. Они выполнят работу на высшем уровне с учетом предпочтений и требований клиентов. В крайнем случае, можно приобрести готовую конструкцию, которая собирается быстро и просто.



kryshadoma.com

Как построить навес из дерева к частному дому: фото и видео

Живя в деревянном доме, рано или поздно у любого домовладельца возникает потребность возвести навес из дерева к дому. Многие боятся начинать строить деревянный навес к дому своими руками, думая, что процесс этот сложный и трудоемкий. Но ничего сложного в обустройстве этой конструкции нет.

Дизайн и оформление деревянного навеса к дому

Рассмотрим несколько способов пристройки навеса к строению. Поняв суть конструкции, можно самостоятельно ее видоизменить и соорудить.

Вернуться к оглавлению

Содержание материала

Почему дерево

Древесина – экологичный, доступный материал, надежный и безопасный для человека, что является основным фактором, востребованности этого материала долгие годы, он выделяется теплотой, природностью, цветом. Эти факторы позволяют этому материалу внести в ландшафтный дизайн неповторимости и красоты.

Конечно, древесина не владеет большими коэффициентами прочности, в отличие от каменных и железных конструкций. Древесные сооружения подержаны гниению, нападкам насекомых и мышей. Но этого можно избежать, если грамотно обработать дерево морилкой и фиксирующими растворами. Свой основательный эффект имеет и лак, а само лаковое дерево выглядит шикарно.

Вариант конструкции деревянного навеса

Что касается навесов из дерева, некоторые думают, что это простые, невзрачные сооружения. Но все будет зависеть от воображения, желания обывателя правильно составить проект. Можно орнаментировать конструкции филигранной резьбой, балясинами и красивыми резными элементами. При этом учесть образ сада, где разместится навес, рядом с домом или отдельно.

Важно! Вся конструкция должна смотреться пропорционально и интересно. Только так навес, пристроенный к деревянному дому, будет радовать вас.

Вернуться к оглавлению

Какие бывают виды навесов

Они классифицируются по конструкционным особенностям, и бывают:

Навесы могут разделяться и по месту расположения:

Материал тоже может быть разным:

Самым популярным у обывателей является деревянный навес. Это не удивительно, так как конструкция, очень простая в исполнении, не требует больших усилий, и значительных затрат. Такую работу, как сделать навес, может произвести практически каждый домовладелец. Первый шаг – проект.

Вернуться к оглавлению

Разработка проекта

Проект для конструкции, обязателен, так как решает основные задачи в анализе условий сооружения. Особенно, если устройство – пристраиваемое к готовому строению. Данные об основании и стенке дома крайне важны, как и акклиматизационные условия (нагрузка ветра, количество осадков в зимний период, расположение относительно сторон света в подобранном для сооружения месте).

Схема с размерами навеса к дому

Кроме того, не излишним будет позаботиться о деталях декора, видах кровли, преимущественных в конкретной ситуации, подобрать форму крыши и размер. Чем детальнее будет проект, тем проще его осуществлять. Грамотные цифровые подсчеты помогут узнать численность материалов, и обязательных расходов на сооружение. Проще всего соорудить навес или козырек над крыльцом.

Установка опор

Первое о чем нужно позаботиться – на чем будет стоять навес возле деревянного дома. Некоторые умельцы советуют поставить навес на простые колоды из дерева, на них сделать обрешетку и крышу. Это возможный вариант сооружения, но может случиться так, что через некоторое время пойдет сильный ливень, и тогда, навес может просто отойдет от строения. А если земля рыхлая, то навес может сильно перекосить. Не забудьте это учесть, когда будете составлять проект.

Схема для установки опор навеса

По этой причине навес нужно устанавливать только на бетонные опоры, это даст гарантию, что никакая непогода не навредит устойчивости навеса. Это будет своего рода фундамент, и поэтому его обустройство нужно рассмотреть пошагово.

  1. Начинаем копать ямы. Мы не будем делать ленточный фундамент, так как это очень дорого. Для экономии мы обустроим столбчатый круглый фундамент. Для рытья ям нужен круглый бур 35 сантиметров в диаметре. Ямы должны быть не менее 50 сантиметров в глубину – это нужно для того, чтобы со временем навес не просел. Если бура под рукой не оказалось, то можно выкопать ямы лопатой штыковой.
  2. Делаем армирование. Стоит отметить, что удельный вес конструкции в данном случае нам не нужно обустраивать опалубку. Поэтому армирование можно сделать прямо в ямку, и проводим ее арматурой с сечением 8 мм – этого хватит. Армирование столбчатого фундамента

    Взять четыре длинных прута и обвязать их вязальной проволокой на расстоянии 30 сантиметров друг от друга. Готовую арматуру ставим в ямки перпендикулярно.

  3. Бетонирование. Для навеса из дерева своими руками, достаточно взять цемент М200, и замешиваем его 1:4, при этом он не должен быть слишком густым. Бетон заливаем в подготовленные ямки.
  4. Обустраиваем цоколь. Он нужен для того, чтобы дерево не касалось сырой земли. Поэтому нужно поднять фундамент на 15 сантиметров, для этого нужно сделать небольшую опалубку из досок. Эту опалубку нужно залить бетоном и снять ее по прошествии трех дней.

После этого останется только установить колоды диаметром 30 сантиметров, по которым пойдет первичная обвязка.

Несущая балка с вертикальными стойками

План действий:

  1. Разметка наносится по всей стене дома, в месте установки балки.

    Чертеж с размерами для монтажа навеса к дому

  2. Саморезами прикрепить балку к стене по всей длине.
  3. Смонтировать специальную треугольную систему для усиления балок.

Опорные стойки можно установить несколькими способами:

  • закрепить брус прямо к опалубке;
  • установить подпятник в опалубку, а потом к нему прикрепить брус;
  • закреплением подпятника прямо к основанию деревянному или бетонному.

Вариант крепления выбирается исходя из удельного веса конструкции. Если навес планируется обустроить не большой, то первый способ будет отличным вариантом. При большом удельном весе нужно выбрать второй или третий варианты.

Установка стропил

Стропильная система требует внимательности и аккуратности. Для стропил нужно взять брус 150х50 мм. Это сечение берется для пролета в шесть метров. При этом нужно учесть удельный вес конструкции и минимальный уклон. Шаг между стропилами должен быть не более одного метра. Одну сторону бруса нужно хорошо закрепить на опорной балке, другая укладывается на стойку. Стропила должны располагаться строго перпендикулярно.

Закрепить стропильную систему можно несколькими способами:

  • прикрутить саморезами по дереву;
  • соединить при помощи уголков;
  • если стена кирпичная, то используются консоли, или дюбеля;
  • к бетонной поверхности при помощи анкеров.

Стропила должны лежать на одном уровне, чтобы не было перекоса в кровле.

Обрешетка:

  1. На стропилах нужно сделать разметку для выпиливания пазов.
  2. Выпилить небольшие пазы глубиной 4 см.
  3. Вставить доски в пазы несущих стропил.
  4. Как только обрешетка будет установлена, нужно закрепить всю систему уголками.

Как только собрана обрешетка, можно приступать к креплению кровельного материала.

Монтаж кровли

Кровельный материал бывает разным, начина от обыкновенного шифера и заканчивая поликарбонатом.

Процесс установки кровли навеса к дому

Рассмотрим, как накрыть деревянный навес последним материалом. Для монтажа нужно подготовить саморезы с термо-шайбами, торцовочный профиль, соединители.

Ход действий:

Интересно! Некоторые владельцы домов с навесом не закрывают крышу кровельным материалом, а просто высаживают вокруг навеса вьющиеся растения, вырастая, образуют природный и красивый тент. Видео об изготовлении деревянного навеса своими руками.

Вернуться к оглавлению

Навес над крыльцом

Приступая к сооружению навеса из дерева над крыльцом, тщательно все просчитать и сделать чертеж. Надо не только определиться с длинной балок, но и просчитать угол наклона. Это нужно для того, чтобы в процессе постройки не получилось большого перекоса.

Стандартных размеров для этого сооружения нет, нужно рассчитывать индивидуально исходя из размеров крыльца. Высота сооружения должна быть комфортной для проживающих.

Самый высокий человек должен спокойно стоять на крыльце, не касаясь крыши. Угол наклона не может превышать 35 градусов. Совет. Если не знаете, как производить расчеты, то разложите материал на земле, которым планируется его накрыть, полученный прямоугольник нужно замерить – это будет размер навеса над крыльцом.

Дизайн и оформление деревянного навеса над крыльцом

Инструментарий и материалы

Для сооружения навеса над крыльцом своими руками нужен материал:

  • брус 150х150 мм, для стропильной системы и опор;
  • деревянный брусок 7,5х7,5 см для обрешетки и доску на 2,5 см;
  • кровельный материал;
  • анкера, шурупы, скобы для создания конструкции;
  • лопату;
  • гвозди с саморезами;
  • шуруповерт, ножовку;
  • рулетку, краску;
  • отвес.

Перед началом работы подготовить место для постройки, разметить, где будут находиться опоры. Концы брусьев , которые будут находиться в земле, обработать жидким гидроизоляционным материалом, для предотвращения гниения.

Подробное описание строительства навеса

Монтаж балки на стене:

Монтаж вертикальных опор:

  • подготовленные заранее опоры вкопать на глубину 50 см;
  • лунки залить бетоном;
  • как только, застынет бетон нужно обрезать брус на нужную высоту и прикрепить 2-ю балку для опоры.

Совет. Нужно постараться сделать крышу такой, чтобы снег на ней не слеживался, для этого на каждый 1 метр длины крыши делаем опоры на 10 сантиметров ниже опорного бруса, прикрепленного на стене.
Обрешетка:

Монтаж кровли:

  • как только, обрешетка готова ее нужно обработать против плесени и гниения;
  • монтаж кровельного материала начинают со свободного края;
  • закрепить гвоздями или саморезами;
  • готовый навес украсить декором.
Вернуться к оглавлению

Козырек из древесины

Есть более простой вариант соорудить к дому навес над крыльцом самостоятельно – козырек. Простая небольшая конструкция, которую просто собрать на полу, а потом прибить над крыльцом. Форма козырька бывает различная, ее описывают в проекте:

Установка простого деревянного козырька над крыльцом
  1. Арочная.
  2. Односкатная.
  3. Фигурная.
  4. Двускатная.

Но если вы в этом деле не мастер, то лучше изготовить односкатный козырек. Размеры рассчитываются по чертежу, который нужно составить предварительно. Ширина навеса должна быть больше крыльца на полметра. Длина уклона — 80 см. Для консолей лучше использовать брус 7,5х7,5 см, для обрешетки — использовать материал потоньше, например, 5 см. угол наклона будет 30 градусов. Все детали нужно выкрасить или обработать водоотталкивающей пропиткой.

Пристраиваемая конструкция состоит из 3 брусьев:

  • вертикальный-нужно закрепить на стену – это будет основанием для крепежа подкоса с перекладиной;
  • закрепить опорный брус, на перекладине, на нем будет монтироваться обрешетка;
  • опорой для крыши соорудить подкос.
Вариант конструкции деревянного козырька

Брус опора, находящийся сзади козырька, закрепляется к стоякам. Стропила и опоры соединяют между собой рейками, образуя треугольник. Крепятся при помощи саморезов. Накрыть этот навес можно любым материалом для кровли.

Для минимизации шума от осадков, нужно положить под кровельный лист рубероид или утеплителем.

Для закрепления конструкции к стене здания можно использовать анкера. Крепеж должен быть длинным, чтобы они вошли в стену на две третьи – иначе навес может отойти от стены. В видео показан поэтапный процесс изготовления козырька из дерева над входной дверью.

Вернуться к оглавлению

В заключении

Навес из дерева к дому – это дополнительное пространство, закрытое от дождей и непогоды, которое можно использовать как летнюю открытую веранду, или как стоянку автомобиля, это своего рода декоративная пристройка, при грамотном исполнения каковой можно украсить свою постройку. Исходя из описанного выше, можно смело утверждать, что соорудить навес к дому, можно своими руками. Но если вы не уверены, что сделаете это хорошо, то лучше обратиться к профессионалам.

Простой навес к дому

Помните, что это сооружение не на один год, и если на следующую весну его перекосит, то конструкцию придется переделывать – а это дополнительные расходы, которых лучше избежать еще на этапе строительства. Подойдите к сооружению со всей ответственностью, и тогда у вас на участке будет хорошо проветриваемое место, защищенное от палящих лучей солнца.

proekt-sam.ru

Как сделать навес из дерева своими руками без особых затрат?

Установка опор – основа основ

Первым делом, необходимо подумать о том, на чем будет держаться наша конструкция. Некоторые мастера рекомендуют просто установить на землю деревянные колоды, на которые потом прибивать обрешетку, усиления и крышу. Так делать можно, но где гарантия, что завтра не пойдет ливень и не унесет ваш навес в сторону сантиметров на 50? Мокрая и рыхлая земля – главный враг деревянных конструкций, установленных на землю.

Именно поэтому мы будем рассматривать только опоры, установленные на бетонное основание. Только так строение будет ровным после любого ливня. Начнем наше строительство из «фундамента», если его можно так назвать, и рассмотрим пошаговую инструкцию по его заливанию.

Шаг 1Вырыть яму.

Для экономии бетона делаем круглый столбчатый фундамент. Вы можете взять в аренду или позаимствовать у соседа ручной бур для проделывания отверстий диаметром от 35 до 60 сантиметров. 35 будет достаточно. Главное – глубина, которая не может быть менее 50 см – это необходимо для избегания возможных просадок на рыхлой почве. Нет бура? Берем штыков ую лопату и копаем.

Шаг 2Залить фундамент.

Нам важно получить большой удельный вес бетона, а не его прочностные характеристики. Поэтому мешаем 1:4 с песком и добавляем еще 3 части крупного щебня для связки материалов. Делаем очень редким и заливаем в яму.

Шаг 3Сделать цоколь.

Необходимо поднять фундамент на 10 сантиметров выше земли, чтобы древесина не касалась мокрой почвы. Сделать можно таким образом: подобрать по диаметру подходящую металлическую бочку (3 литровая банка из-под краски подойдет), поставить сверху на фундамент и залить бетоном. Снять через 2 дня.

Остается просто установить деревянные столбы диаметром 20-30 сантиметров и первично связать их в кучу нижней обвязкой на уровне 80-90 сантиметров. Высокая точность не надо, можно прикинуть «на глаз» ровность столбов, поскольку потом уже будем уровнем измерять при установке верхней обвязки.

Обрешетка, обвязка, противокоррозийная обработка каркаса

Чтобы сделать навес на даче своими руками из дерева надо освоить уровень – это основной инструмент. Он поможет сделать ровную конструкцию. Так как деревянное полено (диаметра 25 см) будет оцилиндровано, его форма близка к идеальной, поэтому ровнять будет несложно. Рассмотрим пошаговую инструкцию, как правильно сделать обвязку.

Шаг 1Выровнять столбы.

Берем   уровень и прислоняем его вертикально к опоре. Если все совпадает, тогда можно сбивать в кучу 2 первые опоры. После этого прислоняем уровень опять, меряем. Процедуру повторять каждый раз, когда в связку будет поступать новая колона. После того, как вы свяжете все, надо измерить угол наклона конструкции во все стороны, поскольку после прибивания стропил уже буде поздно.

Шаг 2Устанавливаем стропила.

Проще всего сделать односкатную постройку, тогда стропила надо просто уложить под углом на 1 скат через каждые 70 сантиметров. Но при сооружении двускатной крыши придется учитывать еще конек. При помощи отвеса и рулетки определяем средину помещения, поднимаем вертикаль и крепим конек на 2 планках. Далее все стропила подгоняем к нему под углом 45 градусов. Это – идеальный угол для навеса 4х4 метра. Обрешетку сделать через каждые 50 сантиметров из бруса 35х55.

Шаг 3Обрабатываем все противокоррозийными суспензиями.

Можно использовать стандартную пропитку и лак для дерева, но мы рекомендуем обрабатывать лаком для наружного камня. Он характеризуется максимальным проникновением в материал, защищает доску на долгие годы и уберегает от биологической коррозии.

Совет профессионала: рекомендуется оставлять стропила по 30-45 сантиметров после верхней обвязки, поскольку влага может попадать на древесину при сильном ветре или снегопаде. Какой бы хорошей не была защита дерева, оно все равно сгниет, если будет находиться постоянно мокрым.

Установка кровельного покрытия

Если вы не знаете, как сделать навес из дерева своими руками, и какую крышу поставить, тогда стоит оценить все преимущества предлагаемых на рынке материалов. Как правило, для экономии средств используют обычный шифер, металлочерепищу или профилированные листы. Последние стоят очень мало, долговечны и легко крепятся к обрешетке. Рассмотрим подробнее их монтаж!

Шаг 1Замеряем.

Уложите несколько листов и проверьте уровнем по нижнему   краю, чтобы ничего не косило. Можно прикрепить саморезом, для того, чтобы материал не «убежал» никуда во время его замеров.

Шаг 2Привинчиваем.

С помощью электрической др ели проделываем по 2 отверстия на 1 лист, причем сверлить надо сразу с обрешеткой. Потом берем болты М8 и гайки, наживляем их. Все измеряем и только тогда затягиваем ключами. Желательно использовать специальные пластиковые шайбы для наружной стороны, чтобы ограничить влагу и хорошо уплотнить лист.

Шаг 3Отрезаем все ненужное болгаркой.

Если где-то будет выходить угол на последнем ряду или конек не порадует вас своей кривизной, можно  подровнять болгаркой.

Если все сделать правильно и постоянно измерять наклоны, тогда ровнять ничего не придется, листы все станут как там и были.

Деревянные навесы для дачи являются одними из самых простых конструкций, где можно смело экспериментировать, ведь даже если что-то  пойдет не так, все  переделать быстро и не трудно.

grounde.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
