Навес из труб и поликарбоната становится все более популярной архитектурной формой на приусадебном участке. Ничего удивительного, ведь это строение может выполнять множество функций, начиная от открытого гаража для автомобиля, дровяного склада, крытой игровой площадки и заканчивая зоной отдыха с мангалом и мягкими креслами.
Ключевым преимуществом является возможность изготовления такой конструкции своими руками. В представленной статье будут даны рекомендации по выбору материала, примеры расчетов опор и ферм и как сварить навес из профильной трубы.
Invalid Displayed Gallery
Содержание
Длина стропила зависит от угла наклона фермы.
Для различных величин углов оптимально использование разного кровельного материала:
Расчет навеса из поликарбоната из профильной трубы производится в соответствии со СНиП П-23-81 «Стальные конструкции» и СНиП 2,01,07-85 «Нагрузки и воздействия».
Технологические требования к ферме и последовательность расчета следующая. В соответствие с техническим заданием определяется требуемая величина пролета. По представленной схеме подставляем габариты пролета и определяем высоту конструкции. Производится задание угла наклона фермы и оптимальной формы крыши навеса. Соответственно определяются контуры верхнего и нижнего пояса фермы, общие очертания и тип кровельного покрытия.
Схема зависимости длины стропил от угла крыши при расчете фермы из профильной трубы для навесаВажно! Максимальное расстояние, на котором размещаются фермы при изготовлении навеса из профильной трубы – 1,75 м.
В качестве материала для сборки стропильной фермы можно использовать швеллера, тавры, уголки и другой профилированный прокат который изготовлен из стали марки Ст3СП или 09Г2С (в соответствии с ГОСТ). Однако все эти материалы имеют существенный недостаток по сравнению с профилированной трубой – они намного тяжелее имеют большую толщину при сопоставимых прочностных характеристиках.
Размеры элементов каркаса для навеса из профильной трубы зависят от габаритов строения. В соответствии с ГОСТ 23119-78 и ГОСТ 23118-99 для создания навеса из квадратной трубы собственными руками используют следующие материалы:
Прежде чем приступить к сборке навеса из профильной трубы своими руками необходимо начертить детальный план всего сооружения с указаниями точных размеров всех элементов. Это поможет рассчитать точное количество материалов каждого вида и рассчитать стоимость строительства.

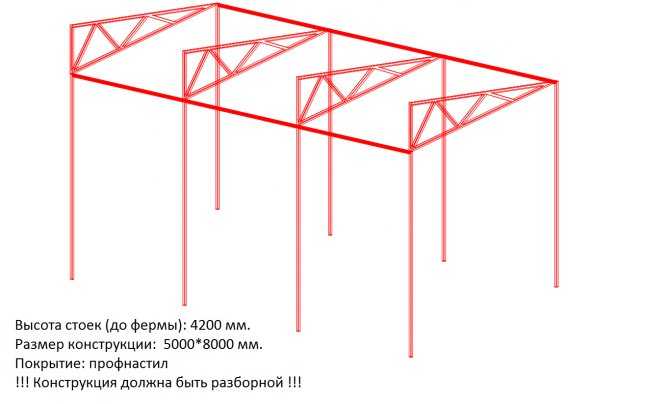

Чертеж навеса из профильной трубы с указанием основных габаритных размеровКроме того желательно сделать дополнительный чертеж наиболее сложных конструкций.
В этом случае это односкатная ферма и узлы креплений ее основных элементов.
Одним из основных достоинств профильной трубы является возможность безфасоночного соединения. Это проявляется в простоте конструкции и низкой стоимости фермы при длине стропильных пролетов до 30 м. при этом кровельный материал может опираться непосредственно на верхний пояс фермы, при условии его достаточной жесткости.
Узлы крепления для сборки навеса из профильной трубы своими руками, на фото а — треугольная решетка, б — опорная, в — раскосная решеткаПреимуществами безфасоночного сварного соединения является:
Из недостатков можно отметить:
Болтовые соединения при производстве изделий из профильной трубы встречаются довольно часто. Обычно они используются в разборных навесах из профильной трубы или в изделиях, производимых для массового потребления.
Болтовые соединения наиболее простые для монтажа навеса из профильной трубы своими руками, фото присоединенного элемента каркасаОсновными достоинствами таких соединений являются:
Недостатки:
В статье была рассмотрена конструкция и методы изготовления самого простого односкатного навеса из профильной трубы своими руками, однако, профилированная труба довольно «гибкий» материал из которого можно сделать сложные и эстетически привлекательные конструкции.
Навесы экономически выгодно и очень просто изготавливать из металлического профиля или трубы своими руками. В этом случае для устройства опорного каркаса применяется профильная труба, из металлопрофиля делается навес и стены конструкции. Металл для навеса применяют различных видов: оцинковка, медь, алюминий, черный металл.
Конструктивная схема навеса обычно не представляется сложной. Ее изготовляют своими руками все желающие, даже если вы очень далеки от строительства. Состоит она из вертикальных стоек, на которые крепят металлические балки или фермы из трубы. По ним выполняется обрешетка из дерева, на которую укладывается кровля из профнастила.Навесы широко применяются для перекрытия площади частного двора, а также в коммерческом хозяйстве.
Их используют для укрытия стоянок автомобилей, остановочных комплексов, козырьков над входами, переходных галерей, летних и зимних хозяйственных строений.
Содержание
1 Различные конструкции навесов
2 Преимущества профнастила при изготовлении навесов
2.1 Металлопрофиль для навесов
3 Технология постройки навеса своими руками
3.1 Чертеж или рабочая схема
3.2 Установка опор
3.3 Устройство ферм
3.4 Заливка фундамента под опоры
3.5 Сварка ферм
3.6 Антикоррозийная обработка
3.7 Крепление кровельных материалов к каркасу обрешетки
В зависимости от потребностей строят различные навесы из профильной трубы своими руками. Фото навесов можно посмотреть в каталогах интернета, а именно:
В зависимости от функциональных особенностей строят:
Закрытые типы навесов выполняются из различных материалов. Для стен используют стекло, пластик, фанеру, профильный металл, оцинковку, стекло, профнастил, сайдинг и другие материалы. Для остекленных закрытых навесов применяют алюминиевые раздвижные системы, которые являются прочными и прозрачными для обзора.
Закрытые строения обеспечивают защиту от непогоды со всех сторон и позволяют находиться под навесом длительное время.
Решение сделать металлическое укрытие является очень выгодным и практичным решением:
К недостаткам относится:
Обрешетка делается из деревянного бруса или из металлического профиля, уголка, квадрата или швеллера. Соединение металлических деталей производится сварным швом с использованием накладных металлических косынок. Иногда части соединяют болтами с гайками.
Для начала делают схему будущего изделия, указав при этом размеры. Затем из этого наброска выбирают конструктивные элементы, указывают их расчетную длину и считают количество одинаковых элементов, стараясь не упустить ни одной детали.
После этого считают необходимое количество материала для стоек, ферм и крыши. Если конструкция навеса закрытая, то считают и материал стен и пола.
Стойки рекомендуется ставить на расстоянии не более 1,2 м один от другого. В случае примыкания стоечного каркаса к стене здания около нее так же ставят ряд опорных столбов. Если нет возможности установить вертикальные столбы около стены, тогда к стене крепят несущую балку, которая примет на себя нагрузку от покрытия. Для крепления балки к стене используют длинные анкера, которые будут надежно удерживать балку вместе с кровельным покрытием.
Для небольших навесов можно принять стандартные характеристики профильного проката. Если говорить о сложных конструкциях навесов, то выбор материала фермы и ее конструкция должны определяться сложным расчетом, выполнить который самостоятельно не получится, если хозяин, конечно, не инженер-конструктор. Поэтому для этого существуют специалисты.Фермы в зависимости от формы делят на треугольные, прямоугольные, трапециевидные, ломанные и арочные. Внутри фермы могут устанавливаться дополнительные стойки, прогоны, раскосы и подкосы. Опирание ферм может осуществляться на две опоры, защемляться одним концом или иметь комбинированный способ опирания на опоры.
Ферму делают так, чтобы уклон кровли составлял 15-20º. Такая скатность подходит для любого кровельного покрытия, выполненного из профнастила, пластика, поликарбоната, рубероида, шифера металлочерепицы и других материалов. Листы профильного настила, шифера и черепицы кладут так, чтобы из волны располагались параллельно стоку воды, но ни в коем случае не перпендикулярно.
Ямы под столбы делают глубиной 70 см, на дно насыпают слой щебня, песка и поливают водой для наибольшей усадки. Бетонируют ямы после установки столба и фиксации его в проектном положении. Бетон делают в бетономешалках при большом объеме работ или замешивают вручную. Заливают всю ячейку сразу, нельзя оставлять половину залитой ямы на следующий день.
На следующие сутки бетон набирает половину прочности, оставшиеся 50% бетон наберет в течение 27 суток. Если делается сплошной фундамент под укладку пола, то перед заливкой бетона устанавливают сварной или связанный арматурный каркас, который потом заливается бетоном.
Дальнейшие работы по укреплению обвязки по верхнему слою стоек можно выполнять через неделю. Столбы из металлопрофиля подрезают болгаркой в проектный размер, затем укрепляем поперечными профилями.
Чередование ферм по стене принимается по расчету. Если речь идет о небольших навесах, то принимается стандартное расстояние от одного к другому, равное одному метру. После установки ферм в монтажное положение к верхним стропилам приваривают обрешетку из квадратного профиля или уголка.
Если предусмотрена деревянная обрешетка, то ее крепят к металлу фермы при помощи болтов. Шаг обрешетки принимается в зависимости от материала кровли, иногда по обрешетке устанавливают дополнительное сплошное покрытие из фанеры.
При изготовлении ферм их размер должен быть больше ширины навеса на 30–50 см. Это нужно для того, чтобы вода как можно меньше попадала на фундаменты и не приводила к их разрушению. Другим, более надежным вариантом является устройство отвода сточных вод с крыши навеса при помощи оцинкованных желобов или современных пластиковых систем.
После того как каркас из стоек установлен и на нем стоят фермы, проводят обработку против коррозии. Перед обработкой профиль обезжиривают растворителем. Обрабатывают составом металлический профиль, дают высохнуть положенное время по инструкции. Грунтовка защитит металл от появления ржавчины и повлияет на сокращение расхода окончательного окрашивающего состава.
Окраска производится при помощи кисточки или валика. Большие навесы красят краскопультом или распылителем, что ускоряет процесс окраски.
Устройство навеса из металлического профиля не требует специальных строительных навыков, поэтому сборка и установка его своими руками подойдет тем хозяевам, которые хотят научиться делать что-то в своем жилище самостоятельно. Это сэкономит средства на оплату работ специалистов и позволит гордиться произведением своих рук.
Оцените статью:
(4 голоса, среднее: 3.
5 из 5)
Поделитесь с друзьями!
Главная / Блог Maker Pipe
Назад / Next
Каждую неделю мы просматриваем сборки, отправленные участниками сообщества по электронной почте, в социальных сетях, в обзорах на веб-сайте и на странице сообщества Maker Pipe Connect. Мы представляем эти сборки в серии под названием Maker Pipe Monday. На этой неделе все о навесах! Без дальнейших церемоний, давайте начнем.
Джулия построила этот потрясающий навес для квартиры, которую снимает. Ей нужно было что-то, что можно было бы легко снять зимой, поэтому она сделала раму, используя кабелепровод и Т-образные соединители, которые крепились к палубе в двух местах с помощью ремней с двумя отверстиями.
Она прикрепила балдахин IKEA Dyning к раме с помощью шаровых бандажей. Палуба и навес выглядят красиво. Спасибо, что поделились, Юлия!
Приготовление барбекю – это всегда отличное летнее занятие, но когда вы стоите на улице и получаете жар от барбекю и жары от солнца, он может получить неудобно очень быстро. Чтобы решить эту проблему, Фрэнк сделал навес для своего стола для приготовления барбекю. Он сделал простую прямоугольную раму, используя EMT, Т-образные и 4-контактные разъемы. Он добавил затеняющую ткань и прикрепил ее к раме с помощью тепличных зажимов. На раме также есть подсветка для ночного барбекю! Спасибо за публикацию, Фрэнк!
Рэнди сделал этот съемный и регулируемый навес для своего прекрасного дома на северо-западе Тихого океана. Он построил раму из ЕМТ и T-коннекторов и подключил ее к своему дому с помощью съемного оборудования (он опубликовал обновление по этому поводу, поэтому обязательно ознакомьтесь с ним).
Он прикрепил его к палубе с помощью кабелепровода и наших разъемов. С тех пор он добавил в обстановку такие вещи, как освещение и динамики, что сделало ее прекрасным местом для развлечения гостей. Спасибо за публикацию, Рэнди! Всегда приятно видеть ваши сборки.
Навес для этого замечательного убежища на крыше был построен Райдером. Состоящая из кабелепровода, Т-образных соединителей, соединителей 90 градусов и соединителей 180 градусов, рама была покрыта красочной термоусадочной пленкой, чтобы добавить еще больше жизни и без того яркой крыше. Райдер добавил солнцезащитные козырьки с карабинами, чтобы сделать их выдвижными. Сверху есть два слоя, чтобы сделать его более прочным. Это прекрасное и полезное дополнение к красивой местности. Спасибо, Райдер!
Рик сделал этот выдвижной навес для зоны отдыха на заднем дворе.
Первый навес меньшего размера прикреплен к ограждению, изогнут и поддерживается соединителями на 180 градусов. Навес большего размера прикреплен к дому, изогнут и использует навес меньшего размера для поддержки с помощью Т-образных соединителей. Рик также создал солнцезащитный козырек на колесиках, чтобы использовать его днем. Он использовал зажимы для брезента, которые можно прикрепить к трубопроводу и закрепить на абажуре. Их можно найти в большинстве крупных магазинов, и они полезны для удерживания ткани, у которой нет отверстий или места для ее прикрепления к кабелепроводу. Больше не нужно быть ослепленным солнцем, чтобы насладиться приятным днем на палубе. Спасибо за публикацию, Рик!
Вдохновленный навесами других членов сообщества, Робб использовал аналогичную идею и создал регулируемый навес, который можно сдвинуть вниз, чтобы убрать снег и т.п. Верхний конец рамы, изготовленный из кабелепровода и Т-образных соединителей, крепится прямо к дому ремнями с двумя отверстиями.
К нижнему концу рамы прикреплена еще одна рама, которая позволяет ему регулировать фонарь. Он включил видео о том, как это работает, в свой пост, так что обязательно ознакомьтесь с ним. Красная парусная ткань была прикреплена к раме, пропустив веревку через люверсы в ткани и вокруг канала. Красный хорошо дополняет цвет синего дома. Спасибо, Робб!
Дэнни создал этот навес не для террасы, а для прекрасного розария своей жены. Это довольно простая установка с 90-градусным соединителем на каждом углу рамы кабелепровода, 45-градусным соединителем для опоры и Т-образным соединителем для скобы посередине. Затеняющая ткань крепится к раме шаровыми банджи, что облегчает ее снятие. Он отлично выглядит и, надеюсь, хорошо справляется со своей задачей. Спасибо Дэнни!
Стив превратил свой надземный бассейн в террасу с приподнятым садом, но столкнулся с проблемами из-за оленей, которые палили небо, и из-за плесени.
растения довольно тяжелое время. Чтобы решить эту проблему, он создал навес и ограждение территории. Рама, конечно, сделана из кабелепровода и соединена с 180-градусными соединителями, 90-градусными соединителями и Т-образными соединителями. Сетка была добавлена вокруг рамы в дополнение к затеняющей ткани выше. Надеюсь, теперь ни у оленя, ни у солнца нет шансов!
Барри сделал этот аккуратный навес для своей палубы. Он сделал раму и укрепил ее шестом посередине с помощью 5-контактного соединителя из-за его длины. Он также добавил поддержку с соединителями 45 градусов, чтобы сделать его более жестким. Передняя часть рамы крепится к ограждению ремнями с двумя отверстиями, что часто является хорошим способом крепления навесов. Навес выглядит еще лучше ночью с его свисающими огнями. Отличное место для отдыха, бесспорно! Спасибо за публикацию, Барри!
Взгляните на этот райский уголок на заднем дворе! Кендзи создал два навеса Maker Pipe и установил их на перголы, которые у него уже были.
Конструкции построены таким образом, что ткань возвышается над перголами, создавая приятный воздушный вид. Он прикрепил опорные стержни к беседкам с помощью держателей для удочек, а затем использовал Т-образные соединители, чтобы прикрепить раму к удочкам. Затеняющая ткань была прикреплена с помощью шаровых банджи. Вся палуба выглядит красиво, особенно с подвесными светильниками. Спасибо за публикацию, Кенджи!
Наблюдение за всеми этими замечательными постройками всегда является кульминацией недели, и мы с нетерпением ждем возможности увидеть, что сообщество продолжает создавать. Если у вас есть сборка, которую вы хотели бы отправить, или вопрос, который вы хотели бы задать, вы можете сделать это по электронной почте по адресу [email protected], в социальных сетях с хэштегом #makerpipe и, конечно же, на странице сообщества. Видеоверсия этого блога будет указана ниже. Спасибо и счастливого строительства!
youtube.com/embed/mAoA9KPnuEE» title=»YouTube video player» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Не хотите тратить целое состояние на купленный в магазине навес? Создайте свой собственный! Мы делимся тем, как сделать навес из ПВХ-трубы, используя материалы из вашего местного хозяйственного магазина.
Вы видели их на вечеринках и в бутиках и думали: «Очень мило. Хотел бы я иметь его!» Теперь, благодаря моей подруге Кенне из Miss Party Mom, вы можете создать свою собственную. Она делится пошаговым мастер-классом по изготовлению навеса из ПВХ-трубы. С помощью всего нескольких материалов вы можете сделать свой собственный в эти выходные!
Моя подруга Кенна из Мисс Вечеринка Мама не только очень творческая, но и очень находчивая. Она и ее муж разработали этот потрясающий навес из ПВХ-трубы, и, к счастью для нас, они поделились полным руководством здесь.
Не позволяйте всем шагам напугать вас… это прекрасно выполненное и тщательное руководство, и как только вы это сделаете, вы можете убрать кусочки для следующей вечеринки.
Кенна вдохновилась идеей создания навеса после того, как увидела на Pinterest массу удивительных навесов над десертными столами. Все они были великолепны и очень хорошо сделаны. Она хотела, чтобы один защищал от солнца «плавкие десерты» на их незатененном заднем дворе. Она умоляла своего мужа (когда дело доходит до вечеринок, ты делаешь то, что должен делать!) помочь сделать это после того, как нашла много вдохновения на Pinterest. Они решили, что, хотя навесы Pinterest были великолепны, большинство из них были построены из дерева, а не «разборные», которые ей ДЕЙСТВИТЕЛЬНО были нужны. ПВХ такой прочный, и, поскольку она берет его повсюду, прочный материал — это то, что ей нужно. На самом деле она может просто разобрать все это на части, оставить части снаружи и протереть их, когда это необходимо.
Муж Кенны решил, что сможет сделать навес менее чем за 50 долларов. Он пошел в Home Depot и купил все трубы из ПВХ, соединительные детали и цементную смесь. Она пошла в продуктовый магазин и купила самую дешевую банку с едой, которую я только смогла найти — фасоль мамалыги от Smart & Final стоит 2,23 доллара за банку. Подойдут и большие банки из-под кофе.
Прежде чем начать, вот что вам понадобится:
Отрезки из ПВХ следующих размеров:
Соединительные детали, которые вам понадобятся:
Наполните каждую банку цементной смесью и быстро поместите в каждую банку 11-дюймовый кусок ПВХ.
СОВЕТ: Оберните банки цветной бумагой или оберткой в соответствии с тематикой вашей вечеринки.
Положите четыре угла на землю.
Вставные муфты на трубу 11″
Поместите (4) 59-дюймовые детали в каждую муфту
Рама начинает собираться.
Теперь поместите Т-образные фитинги поверх 59-дюймовой трубы.
Вставьте 48-дюймовую ПВХ-трубу в Т-образные фитинги на передней и задней трубах.
Так должно выглядеть спереди.
Поместите (2) 2-дюймовые муфты поверх Т-образных фитингов спереди
Теперь поместите колена на 2-дюймовые детали
Вставьте 78-дюймовую трубу из ПВХ между двумя коленами
Поместите (2) 24-дюймовые трубы в тройник на задней стороне рамы
Установите оставшиеся колена поверх 24-дюймового элемента
Теперь вставьте 78-дюймовую трубу из ПВХ между двумя коленами
Почти с рамкой покончено!
Этот проект занял пару часов, но должен быть намного быстрее для вас, так как вся математика и дизайн были вычислены за вас.
СОВЕТ № 2: Когда вы соберете все это вместе, нарисуйте небольшой черный текст на трубах из ПВХ. Убедитесь, что вы не обрызгали соединители, иначе вы не сможете их снять при разборке.
СОВЕТ № 3: Пометьте каждую часть, чтобы вы знали, где она находится. Если вы этого не сделаете, вы в конечном итоге будете с недоумением смотреть на кусочки и жалеть, что не пометили их.
Кенна использовала (6) ярдов ткани для создания тканевого навеса… 3() ярдов обоих цветов. Вам нужно будет разрезать (16) полосок шириной 6 дюймов и длиной 86 дюймов. Сшейте вместе с припуском на шов 1/3″, а затем застегните его листом размера «queen-size». Сшейте лицевые стороны вместе, оставив около 10 дюймов отверстия, чтобы вы могли вывернуть его наизнанку. После того, как вы повернули его лицевыми сторонами наружу, прижмите отверстие и зашейте.
Приколите всю простыню к полосам лицевыми сторонами вместе, а затем сшейте. Не пропускайте закрепление.
Это огромная деталь для шитья, и важно сколоть булавками каждые несколько дюймов. Лист будет немного больше, чем навес, поэтому обязательно обрежьте его, прежде чем выворачивать. После того, как вы закончите шитье балдахина, обязательно проутюжьте края. Это отнимает много времени, но оно того действительно стоит.
Если вы не шьете, вы можете использовать простыню большого размера. Вы также можете найти крупную полосатую тяжелую ткань и «подшить» края с помощью клея для ткани.
Прикрепите навес к раме из ПВХ-трубы с помощью квадратных липучек. Прикрепите квадрат к верхней части задней 78-дюймовой ПВХ-трубы через каждые несколько дюймов. Вы можете приобрести липкую спинку, но лучше пришить их, чтобы они не оторвались во время установки или в ветреный день.
Попросите кого-нибудь подержать раму, чтобы вы могли сосредоточиться на креплении тканевого навеса. Двигайтесь вдоль края навеса и прикрепите квадрат липучки к трубе из ПВХ, чтобы он совпадал с квадратом на ткани.
Используйте заднюю планку, чтобы добавить тканевый фон. Вы можете использовать квадраты на липучке или прикрепить упаковочной лентой или зажимами для фотографий. Вы можете прочитать больше о том, как Кенна использует фоны, в ее посте Top 10 Party Trends.
Если внимательно присмотреться, то можно увидеть, как она прикрепила квадратики-липучки.
Если тканевый навес окажется коротковат, как у Кенны, его можно прикрепить с помощью лески и иглы.
СОВЕТ № 4: Используйте упаковочную ленту на задней части, а также леску и иглу, если необходимо, чтобы прикрепить ее к передним углам.
Кенна делится этой фотографией как пример того, как выглядит свободный и неглаженный тканевый балдахин… она говорит, что это беспокоит ее каждый раз, когда она смотрит на фотографию, поэтому убедитесь, что вы гладите ее каждый раз!
Тканевые балдахины – идеальная скатерть высотой 6 футов для десертных столов.
