Я без сомнения могу сказать, что это самый простой металлоискатель из всех что я видел. В основе которого лежит всего одна микросхема TDA0161. Вам не нужно будет ничего программировать – просто собрать и все. Еще, его огромное отличие в том, что он при работе не издает никаких звуков, в отличии от металлоискателя на микросхеме NE555, который изначально неприятно пищит и о найденном металле нужно догадываться по тональности.

В этой схеме зуммер начинает пищать только тогда, когда обнаружит металл. Микросхема TDA0161 это специализированный промышленный вариант для индукционных датчиков. И на ней в основном строят металлодетекторы для производства, дающие сигнал при приближении металла к индукционному датчику.
Приобрести такую микросхемку можно на - TDA0161 aliexpress.com
Стоит она не дорого и вполне доступна каждому.

Вот схема простого металлоискателя



Характеристики металлоискателя


  • Напряжение питание микросхемы: от 3,5 до 15В
  • Частота генератора: 8-10 кГц
  • Потребляемый ток: 8-12 мА в режиме сигнализации.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками
    В состоянии поиска примерно 1 мА.
  • Рабочая температура: от -55 до +100 градусов Цельсия

Металлоискатель не только очень экономичен, но и очень неприхотлив.
Для питания хорошо подойдет аккумулятор от старого сотового телефона.
Катушка: 140-150 витков. Диаметр катушки 5-6 см. Можно переделать на катушку большего диаметра.

Чувствительность будет зависеть напрямую от размеров поисковой катушки.
В схеме я использую и световую сигнализацию и звуковую. Можно выбрать что-нибудь одно, если хотите. Зуммер с внутренним генератором.
Благодаря такой несложной схеме можно сделать карманный металлодетектор или большой металлоискатель, в зависимости от того что вам больше необходимо.

Металлоискатель после сборки работает сразу и в настройки не нуждается, за исключением выставлением порога срабатывания переменным резистором. Ну это стандартная процедура для металлоискателя.
Так что друзья, собирайте вещь нужная и, как говориться, в хозяйстве сгодиться.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками К примеру, для поиска электропроводки в стене, хоть гвоздей в бревне…

Смотрите видео работы металлоискателя


Сделай сам металлоискатель или металлодетектор своими руками

Всем привет сегодня мы рассмотрим интересную схему металлоискателя на микросхеме двухканального операционного усилителя TL072 и что из этого получится мы сегодня и узнаем в нашей статье. Собирать

Читать далее

Приветствую, радиолюбители-самоделкины! Думаю, каждому в жизни хотелось бы найти клад - откопать ямку под каким-нибудь одиноким деревцем и обнаружить там старинный сундук с драгоценностями. Звучит

Читать далее

Собственно, это не классический металлоискатель, а Pin Pointer. Традиционный металлоискатель может обнаружить закопанный предмет и приблизительно определить его местонахождение.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Пинпоинтер позволяет

Читать далее

Об этом металлоискателе в сети существует множество статей, да далеко в лес не ходить, даже на этом сайте есть минимум три. Однако в процессе сборки я перешерстил много из них и каждая по своему была

Читать далее

Приветствую, Самоделкины! Металлоискатель очень заманчивое устройство. Его можно использовать для самых разных целей, например, для поиска старой проводки, водопроводных труб, ну и клада в конце

Читать далее

Quasar ARM - это один из самых популярных металлодетекторов, схема и прошивка которого находятся в свободном доступе на сайте автора, за что ему отдельное спасибо. Возможности этого прибора выносят

Читать далее

Приветствую всех любителей металлопоиска. В этой статье хочу поделится своим опытом сборки замечательного пинпоинтера Малыш FM2V2, который имеет высокую стабильность работы и способен отличить

Читать далее

Переработка схемы глубинника Колоколова-Щедрина.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Отличия от оригинальной схемы: 1. Кварцевого генератора на микросхеме к561.. и кварце на 32 кГц- НЕТ. Сигнал 32 кГц дает Ардуино Про Мини. 2. Схемы

Читать далее

Из этой статьи вы узнаете, как можно сделать очень простой металлоискатель из почти подручных материалов. Не смотря на всю свою простоту, металлоискатель работает, он может найти монету на глубине до

Читать далее

Рассмотрим еще один самодельный металлоискатель, требующий минимум вложений и не столь больших знаний для сборки. Уникальность металлоискателя в том, что он имеет не круглую катушку, как в

Читать далее

Рассмотренный ниже прибор является довольно мощным металлоискателем, он способен обнаружить монету в 25 мм на глубине порядка 30-ти см, а максимальная глубина обнаружения, по заявлению автора,

Читать далее

Рассмотрим, как можно сделать простой и довольно мощный металлоискатель на основе двух взаимосвязанных осцилляторов. Один осциллятор в такой схеме будет являться фиксированным, а другой будет от него

Читать далее

Приветствую всех Самоделкиных! Представляю на Ваш суд очередной самодельный девайс, испытания которого можно посмотреть на сайте YouTube - канал « Iskander AP ».Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками

Исходным источником для данной

Читать далее

Этот металлоискатель был разработан на основе уже известного устройства «Терминатор Про». Основным его преимуществом является качественная дискриминация, а также малое потребление тока. Также сборка

Читать далее

Простой металлоискатель из подручного материала своими руками


Приветствую всех Самоделкиных!
Представляю на Ваш суд очередной самодельный девайс, испытания которого можно посмотреть на сайте YouTube - канал «Iskander AP».

Исходным источником для данной самоделки послужил наш с Вами любимый сайт – «usamodelkina.ru». Только в отличие от ранее опубликованной статьи металлоискатель "Бабочка", где автор выложил описание изготовления металлоискателя с нескольких статей, мною прибор был изготовлен и протестирован.

Обзор и демонстрация работы металлоискателя:

Настройка

По сложившейся традиции сборка устройства осуществлялась из подручного материала:
бумага, листовой пластик, леска, нить, рейки, ветка дерева, изолента, провода, клей ПВА. В магазине пришлось приобрести только радиодетали и два комплекта USB разъемов. Стереонаушники можно взять от сотового телефона.

Для работы использовались инструменты:
- линейка;
- кусачки;
- ножницы;
- ножницы по металлу;
- дрель-мини;
- электропаяльник;
- зажимы;
- термопистолет;
- маркер и т.д.

Как было выше сказано, схема взята из ранее опубликованной статьи.


Но в связи с отсутствием некоторых номиналов конденсаторов были сделаны небольшие изменения.

Итак, радиокомпоненты:
- два транзистора КТ315;
- четыре конденсатора 2200 пф;
- два конденсатора 10000 пф;
- два резистора на 100 кОм.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками


Размечаем на бумаге будущую плату

Склеиваем 10-15 листов бумаги для достижения, примерно, 1-1,5 мм толщины

Сверху, на получившийся «сэндвич», наклеиваем размеченный листок

Заготовку отправляем под пресс


После просушки вырезаем заготовку платы и сверлим отверстия под ножки радиодеталей



Размещаем радиокомпоненты на плате, производим пайку



Нарезаем бумажные полоски

Используя кастрюлю, склеиваем из полосок два кольца (примерно в 6 – 8 слоев)


На кольцах делаем надрезы, для удобства намотки катушек

Для катушек использован двойной медный провод в лаковой изоляции диаметром 0,1 мм (в результате получилось 0,2 мм)

Так же, используя для удобства кастрюлю, производим намотку катушек по схеме 0 – 10 – 30 витков


Обматываем катушки изолентой


Производим разметку листового пластика и вырезаем заготовки




Делаем заготовки для корпуса рабочей платы

Разбираем гарнитуру сотового телефона и выпаиваем стерео разъем под наушники


В заготовках корпуса сверлим отверстия под стерео разъем с одной стороны и под провода с другой


Завершаем сборку рабочей платы и корпуса для нее










Вышеописанным способом делаем вторую плату, из медной проволоки изготавливаем токоведущие дорожки




Закрепляем катушки и плату с дорожками на нижней заготовке корпуса, производим пайку, соблюдая схему подключения витков катушек


На верхней заготовке корпуса делаем отверстие

Дальше, больше - импровизации нет предела.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками
Моя задумка по разборной рукоятке и креплению на ней корпуса с катушками






Торцы разрезанной рукоятки нацарапываем для лучшей пропитки клеем при намотке нити






Вырезаем площадку для крепления корпуса платы


На жгут из шести проводов производим пайку USB разъемов с одной стороны и с другой – пайку выводов из корпуса платы





И в итоге получилось примерно так!
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

схема глубинного и простейшего металло детектора

Устройство позволяющее отыскивать металлические предметы, расположенные в нейтральной среде, например, грунте, за счет их проводимости называют металлодетектором (металлоискателем). Это прибор позволяет находить металлические предметы в различных средах, в том числе и в организме человека.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками

Металлоискатель X-Terra 305.

Во многом благодаря развитию микроэлектроники металлодетекторы, которые выпускают множество предприятий по всему свету, обладают высокой надежностью и небольшими габаритно-весовыми характеристиками.

Работа сапера с металлоискателем

Еще не так давно, такие приборы можно было чаще всего увидеть у саперов, то теперь, ими пользуются спасатели, кладоискатели, работники коммунальных служб при поиске труб, кабелей и пр. Более того, многие «кладоискатели» применяют металлодетекторы, которые они собирают своими руками.

Конструкция и принцип работы прибора

Металлодетекторы, предлагаемые на рынке, работают на разных принципах. Многие считают, что они используют принцип импульсной эхо- или радиолокации. Их отличие от локаторов заключается в том, передаваемый и принимаемый сигналы, действуют постоянно и одновременно, ко всему прочему они работают на совпадающих частотах.

Принцип работы металлоискателя

Приборы, работающие по принципу «прием-передача», регистрируют отраженный (переизлученный) от металлического предмета сигнал.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Этот сигнал появляется из-за воздействия на металлический предмет переменным магнитным полем, которое генерируют катушки металлоискателя. То есть в конструкции устройств этого типа предусмотрено наличие двух катушек, первая – передающая, вторая – приемная.

Схема металлоискателя

Приборы этого класса обладают следующими достоинства:

  • простота конструкции;
  • большие возможности для обнаружения металлических материалов.

В тоже время, металлоискатели этого класса обладают определенными недостатками:

  • металлоискатели могут быть чувствительными к составу грунта, в котором производят поиск металлических предметов.
  • технологические сложности при производстве изделия.

Другими словами, устройства этого типа перед работой необходимо настраивать своими руками.

Другие устройства иногда называют металлоискатель на биениях.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Это название пришло из далекого прошлого, точнее со времен, когда широко эксплуатировались супергетеродинных приемников. Биения – это явление, которое становится заметно при суммировании двух сигналов с близкими частотами и равными амплитудами. Биение заключается в пульсировании амплитуды просуммированного сигнала.

Частота пульсирования сигнала равняется разностью частот суммируемых сигналов. Пропуская такой сигнал через выпрямитель, его еще называют детектором, выделяют, так называемую разностную частоту.

Такая схема долго применялось, но в наши дни, ее не применяют. Их сменили синхронные детекторы, но термин остался в применении.

Металлодетектор на биении работает, используя следующий принцип – он регистрирует разность частот от двух генераторных катушек. Одна частота стабильна, вторая содержит в себе катушку индуктивности.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками

Устройство настраивают своими руками так, чтобы генерируемые частоты совпадали или по крайней мере были близки. Как только, в зону действия попадает металл, происходит изменение заданных параметров и частота изменяется. Разность частот может быть зарегистрирована разными способами, начиная от наушников и заканчивая цифровыми методами.

Устройства этого класса отличаются простой конструкцией датчика, слабой чувствительностью к к минеральному составу почвы.

Но кроме этого, при их эксплуатации необходимо учитывать и то, что у них высокое энергопотребление.

Типовая конструкция

В состав металлоискателя входят следующие составные части:

  1. Катушка – это конструкция коробчатого типа, в ней располагают приемник и передатчик сигнала. Чаще всего катушка имеет эллиптическую форму и  для ее изготовления применяют полимеры.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками К ней подведен провод, соединяющий ее с блоком управления. Это провод передает сигнал от приемника к блоку управления. Передатчик формирует сигнал при обнаружении металла, который транслируется на приемник. Катушку устанавливают на нижнюю штангу.
  2. Металлическую часть, на которой фиксируется катушка и настраивается угол ее наклона, называют нижней штангой. Благодаря такому решению происходит более тщательное исследование поверхности. Существуют модели, в которых нижняя часть может регулировать высоту металлоискателя и обеспечивает телескопическое соединение со штангой, которую называют средней.
  3. Средняя штанга – это узел, расположенный между нижней и верхней штангами. На ней закрепляют приспособления, позволяющие регулировать размеры устройства. на рынке можно встретить модели, которые состоят из двух штанг.
  4. Верхняя штанга, как правило, имеет изогнутый вид. Она напоминает, букву S. Такая форма считается оптимальной для закрепления ее на руке. На ней устанавливают подлокотник, блок управления и рукояткой.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Подлокотник и рукоятку изготавливают из полимерных материалов.
  5. Блок управления металлодетектором необходим для обработки получаемых от катушки данных. После того, как сигнал преобразован он направляется на наушники или другие средства индикации. Кроме того, блок управления предназначен для регулировки режима работы устройства. Провод от катушки присоединяется с помощью быстросъемного устройства.

Конструкция металлоискателя

Все устройства входящие в состав металлоискателя выполняют во влагозащищенном исполнении.

Вот такая относительная простота конструкция и позволяет изготовлять металлоискатели своими руками.

Разновидности металлодетекторов

На рынке представлена широкая номенклатура металлодетекторов, применяемых во многих сферах. Ниже приведен список, в котором указаны некоторые разновидности этих устройств:

  1. Грунтовые. Эти приборы предназначены для поиска своими руками металлического лома, ювелирных украшений, монет и пр.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками
  2. Глубинные. Эти приборы применяют для поиска вышеназванных металлических изделий на большой глубине.
  3. Подводные. Устройства этого типа предназначены для работы подводой. Они могут работать на разных глубинах.
  4. Металлодетекторы для поиска золота. Эти приборы позволяют найти золото и украшения для него в любых средах.
  5. Охранные устройства. Эти приборы применяют для обнаружения металлических изделий на теле человека и в багаже. Такие устройства выполняют в виде арок и устанавливают на входе в места большого скопления людей, например, на вокзалах, торговых центрах и пр.
  6. Промышленные. Это оборудование входит в состав конвейерных линий. Их основная задача обнаружение металла в других веществах. Например, в добываемой песчано-грунтовой смеси.
  7. Армейские. Военные применяют такие приборы для обнаружения своими руками мин, неразорвавшихся снарядов, бомб и пр. Военные называют такие приборы миноискателями.
  8. Устройства собранные своими руками, чаще всего их собирают начинающие «кладоискатели».Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками

Использование современных материалов позволяет проектировать и изготавливать приборы с высокой точности обнаружения металлов в разных средах. Применение микроэлектроники позволило минимизировать их габаритно-весовые параметры. Кроме этого, простота электрической схемы позволяет с минимальными затратами изготовить металлодетектор своими руками.

Основные параметры

Как и любое техническое устройство металлодетектор обладает определенными параметрами, характеризующими их функциональные свойства.

Глубина обнаружения

На первом месте стоит глубина обнаружения металла. Кстати, многие компании, производящие подобные устройства не показывают предельную глубину, на которой их продукция может обнаружить металлические изделия. И если такая цифра и указана, то, скорее всего, это данные полученные во время лабораторных испытаний.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками То есть, реальные, полевые условия существенно отличаются от лабораторных (полигонных).

Это значит, что при выполнении реальной работы своими руками, глубина обнаружения будет несколько меньше, чем указано в паспорте. Почему так происходит? Дело в том, что состав грунта оказывает существенное влияние на способности металлодетектора. В самом деле, одно дело вести поиск в речном песке, а другое в грунте с высоким содержанием железа. Металлические изделия, особенно те, которые длительное время находятся на глубине, окисляются и изменяют свои свойства и это оказывает влияние на возможности обнаружения объекта.

Глубина обнаружения металлоискателем

Большая часть современных металлоискателей может найти металлические объекты на глубине до 2,5 м, специальные глубинные изделия могут обнаружить изделие на глубине до 6 метров.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками

Частота работы

Второй параметр – это частота работы. Все дело в том, что низкие частоты позволяют металлоискателю видеть на довольно большую глубину, но мелкие детали они увидеть не в состоянии. Высокие частоты позволяют заметить мелкие объекты, но не допускает просмотра грунта на большую глубину.

Самые простые (бюджетные) модели работают на одной частоте, модели которые относят к среднему ценовому уровню используют в работе 2 и более частоты. Существуют модели, которые при поиске применяют 28 частот.

Металлоискатель с дискриминацией металлов

Современные металлодетекторы оснащаются такой функцией, как дискриминация металла. Она позволяет различать тип материала находящегося на глубине. При этом при обнаружении черного металла в наушниках поисковика будет звучать один звук, а при обнаружении цветного другой.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками

Такие устройства относят к ипульсно – балансным. Они используют в своей работе частоты от 8 до 15 кГц. В качестве источника применяют батареи в 9 – 12 В.

Приборы этого класса способны обнаружить золотой предмет на глубине в несколько десятков сантиметров, а изделия из черных металлов на глубине порядка 1 и более метра.

Металлоискатель с дискриминацией металлов

Но, разумеется, эти параметры зависят от модели устройства.

Как собрать самодельный металлоискатель своими руками

На рынке существует множество моделей приборов для поиска металла в грунте, стенах и пр. Несмотря на его внешнюю сложность, изготовить металлоискатель своими руками не так и сложно и это может сделать практически любой человек. Как уже отмечалось выше, любой металлоискатель состоит из следующих ключевых компонентов – катушки, дешифратора и сигнализирующего устройства блока питания.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками

Для сборки своими руками такого металлоискателя необходим следующий набор элементов:

  • контроллер;
  • резонатор;
  • конденсаторы разных типов, в том числе и пленочные;
  • резисторы;
  • излучатель звука;
  • стабилизатор напряжения.

Металлоискатель простейший своими руками

Схема металлоискателя не отличается сложностью, а найти ее можно или на просторах мировой сети, или в специализированной литературе. Выше приведен перечень радиоэлементов, которые пригодятся для сборки металлоискателя своими руками в домашних условиях. Простой металлоискатель можно собирать своими руками, используя паяльник или другой доступный способом. Главное при этом, детали не должны касаться корпуса прибора. Для обеспечения работы собранного металлоискателя применяют источники питания в 9 – 12 вольт.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками

Для намотки катушки применяют провод с диаметром сечения в пределах 0,3 мм, разумеется, это будет зависеть от выбранной схемы. Кстати, намотанную катушку необходимо защитить от воздействия постороннего излучения. Для этого ее экранируют своими руками при помощи обыкновенной пищевой фольги.

Металлоискатель простейший в домашних условиях

Для прошивки контроллера применяют специальные программы, которые также можно найти на просторах интернет.

Металлоискатель без микросхем

Если у начинающего «кладоискателя» нет желания связываться с микросхемами, существуют схемы и без них.

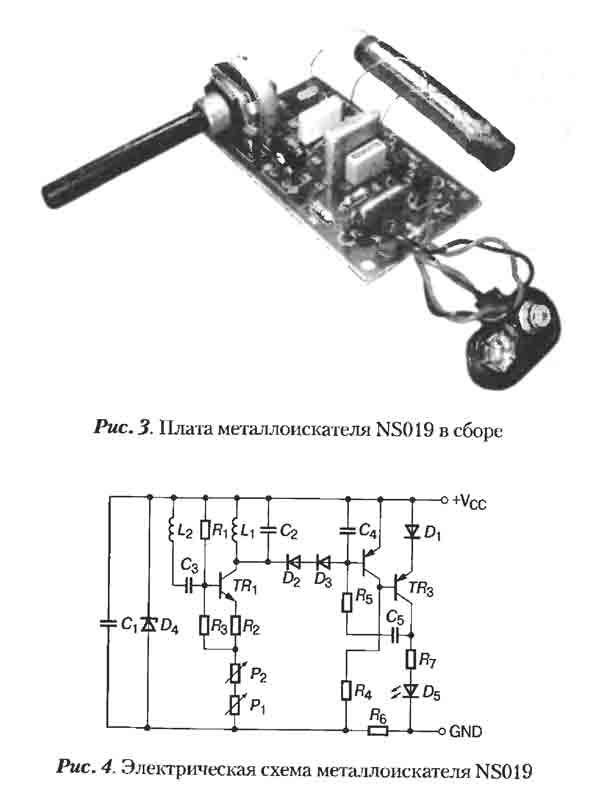

Простая схема на тронзисторных генераторах

Существуют более простые схемы, основанные на использовании традиционных транзисторов. Такой прибор может найти металл на глубине в несколько десятков сантиметров.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками

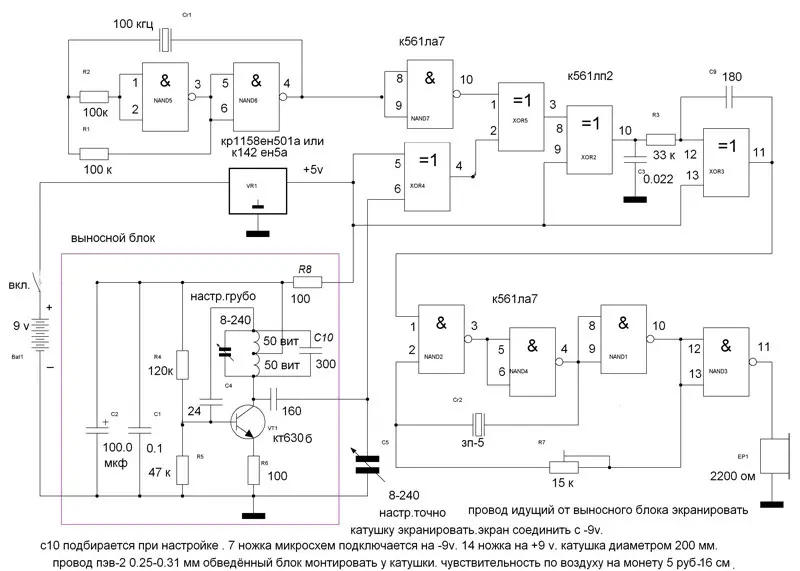

Схема глубинного металлоискателя

Глубинные металлодетекторы используют для поиска металлов на больших глубинах. Но стоит отметить, что стоят они недешево и поэтому вполне возможно его собрать его своими руками. Но перед тем, как приступить к его изготовлению надо понять как работает типовая схема.

Схема глубинного металлоискателя

Схема глубинного металлоискателя не самая простая и существует несколько вариантов его исполнения. Перед его сборкой необходимо подготовить следующий набор деталей и элементов:

  • конденсаторы разного типа – пленочные, керамические и пр.;
  • резисторы разного номинала;
  • полупроводники – транзисторы и диоды.

Номинальные параметры, количество зависят от выбранной принципиальной схемы прибора. Для сборки приведенных элементов потребуется паяльник, набор инструмента (отвертка, плоскогубцы, кусачки пр.), материал для изготовления платы.

Процесс сборки глубинного металлодетектора

Процесс сборки глубинного металлодетектора выглядит примерно следующим образом.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Сначала собирают блок управления, основу которого составляет печатная плата. Ее изготавливают из текстолита. Затем схему сборки переносят непосредственно на поверхность готовой платы. После того, как рисунок перенесен, плату необходимо протравить. Для этого применяют раствор, в который входят перекись водорода, соль, электролит.

После того, как выполнено травление платы, в ней необходимо выполнить отверстия для установки компонентов схемы. После того, как выполнено лужение платы. Наступает самый важный этап. Установка и пайка своими руками деталей на подготовленную плату.

Для намотки катушки своими руками применяют провод марки ПЭВ с диаметром 0,5 мм. Количество витков и диаметр катушки зависят от выбранной схемы глубинного металлоискателя.

Немного о смартфонах

Существует мнение о том, что вполне возможно изготовить металлоискатель из смартфона.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Это не так! Да, есть приложения, которые устанавливают под ОС Android.

Но по факту, после установки такого приложения он действительно сможет находить металлические предметы, но только предварительно намагниченные. Искать и тем более дискриминировать металлы он не сможет.

Как сделать металлоискатель своими руками

   Многие любители поиска сокровищ, и просто люди пытающиеся сэкономить, задаются вопросом как сделать металлоискатель своими руками. Мы же сразу отметим, что из подручных средств можно сделать любительское устройство металлодетектора по своим характеристикам намного уступающее профессиональным приборам. Хоть что бы как то наблизится по уровню поиска к ним, нужно как минимум хорошо знать радиотехнику, разбираться в схемотехнике и затратить намного больше времени и средств чем предлагается нами в этой статье.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Мы же приводим инструкцию о том, как сделать самый простой металлоискатель в домашних условиях своими руками. По этому, не стоит ожидать от него чего то большего чем выявление небольших металлических объектов на (или) неглубоко в земле. Самодельный металлоискатель также годится как прибор для развлечения с детьми, обнаружения гаек, гвоздей, монеток. Для более серьезных целей следует купить металлоискатель профессионального типа.  Прежде чем переходить хоть к каким-то действиям, что бы сделать металлоискатель своими руками нужно понимать, что же он собою являет и по каких принципах работает.

   Подавляющее большинство металлоискателей независимо от типа имеют схожую конструкцию. По этому, предложенные нами методы создания металлоискателя своими руками отличаются только отчасти. Профессиональный металлоискатель состоит из нескольких частей: ручки которая приспособлена для комфортного ношения и детектирования, самого детектора – зачастую им служит котушка и коробки управления в которую входит аккумулятор, микродинамик, плата или микропроцессор.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками

Принцип работы металлоискателя

   Металлоискатели любой сложности для обнаружения металла работают на эффекте смены магнитного поля испускаемого котушкой детектором. Магнитное поле поисковой котушки направляется в землю, и при проведении котушкой над металлическим объектом меняет свою  тональность. Эти перемены улавливаются второй котушкой которая сообщает также про находку через тональный сигнализатор. Таким образом, в непосредственной близости с металлическим объектом из за эффекта магнитного притяжения меняется тональность поля которую мы и регистрируем. Также, становится очевидным тот факт что чем больше поисковая котушка тем мощнее будет прибор. Но, для обнаружения мелких объектов предпочтительно иметь одновременно мощную но маленькую котушку, такое сочетание практически невозможно сделать в металлоискателе своими руками. Как видим для создания металлоискателя нужно в первую очередь сделать поисковую головку – детектор, который и будет улавливать сигнал.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Мы предлагаем две простые но работающие инструкции для создания самого простого металлоискателя своими руками из подручных средств.

Как сделать металлоискатель своими руками из радиоприемника

   Для этого нам понадобится радиоприемник работающий в AM диапазоне. Помимо него также нужно использовать бытовой калькулятор. Эти два устройства и будут аналогом детектора металлоискателя. Главное закрепить эти два прибора в непосредственной близости друг от друга на плоской твердой поверхности. Этой поверхностью может служить фанера или пластик. Также, важно зафиксировать устройства с помощью скотча или изоляционной ленты. В качестве плоской твердой поверхности из подручных материалов лучше всего подойдет коробка от компакт-диска. И так, мы вплотную подошли к вопросу как сделать металлоискатель используя радиоприемник. Следуем нескольким шагам:

  1. Прикрепляем скотчем или изолентой радиоприемник на внутренней стороне створки от CD-диска
  2. Аналогично на второй створке прикрепляем калькулятор
  3. Включаем радиоприемник и настраиваем его на самую высокую частоту AM диапазона.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Но так, что бы не было слышно сигнала от радиостанций. Стараемся сделать максимально громкий звук.
  4. Включаем калькулятор
  5. Складываем коробку от компакт-диска
  6. Немного разводим створки коробки от CD что бы добиться оптимального качества звука.
  7. Проверяем металлоискатель – подносим к любому металлическому объекту и слышим громкий звук.
  8. Полученную поисковую систему для удобства можно прикрепить к палке или самодельному держателю

   Отлично. Мы получили рабочий прибор, то есть сделали металлоискатель, используя только подручные материалы и собственные руки. В качестве источника магнитного поля в этой схеме мы используем калькулятор, а приемником сигнала служит радиоприемник. Магнитное поле калькулятора влияет на выходной сигнал радиоприемника таким образом, что мы слышим характерные звуки в виде треска. Если возле калькулятора обнаружится металлический объект, то сигнал на выходе приемника исказится и мы зафиксируем это искажение на слух.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Вместо радиоприемника можно использовать другие подручные средства, например – компакт-диски. Рассмотрим второй метод создания металлоискателя в домашних условиях.

Как сделать металлоискатель своими руками с помощью дисков

   Как и в первом случае, тут мы тоже используем калькулятор, но в качестве приемника сигнала будет использована пара обычных дисков, батарея на 9 Вольт и наушники для фиксации звука.

   И так, если Вам интересно как сделать металлоискатель с помощью дисков, то следуйте таким простым шагам:

  1. Ножницами отрезаем штепсель наушников и оголяем два провода. Получаем два медных провода разных цветов (допустим красного и синего)
  2. Берем CD диск и с помощью суперклея приклеиваем один из пары проводов (пусть будет синий) на его пишущую поверхность
  3. Таким же образом но только на DVD диск приклеиваем уже красный провод. Получаем два диска от которых идут два разных провода от наушников.
  4. Надежно прикрепляем провода к дискам изолентой или скотчем
  5. Берем батарейку на 9V и присоединяем синий провод от наушников к минусу, красный к плюсу.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками
  6. Получаем конструкцию в виде двух дисков от которых идут разные провода также присоединены к батарее
  7. Берем калькулятор и прикрепляем его с помощью изоляционной ленты на CD диск
  8. Кладем DVD диск поверх калькулятора, соединяем оба диска с помощью изоленты.
  9. Ложим батарейку сверху на DVD диск и закрепляем ее с помощью изоленты

   Вот мы и сделали металлоискатель своими руками вторым способом. Можно также как и в первом случае прикрепить детектор к ручке. Проводя диски над металлическим объектом, можно будет услышать специфические звуки в наушниках. Любой из этих двух предложенных методов поможет сделать простой рабочий металлоискатель своими руками в домашних условиях. Без сложных схем и серьезных усилий и затрат.

Но, если Вам нужен качественный прибор профессионального уровня рекомендуем купить металлоискатель от известных производителей. Удачи в поисках!

Как сделать самодельный металлоискатель своими руками

Содержание

  1. О принципе действия металлоискателя
  2. Из чего сделать прибор?
  3. Сложный способ создания устройства
  4. Простой способ изготовления металлоискателя



1.

Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками О принципе действия металлоискателя

Прежде чем задаваться вопросом, как сделать самодельный металлоискатель своими руками, предлагаем ознакомиться с его принципом работы. Он основывается на законе магнитного притяжения. Есть две катушки: одна из них создает магнитное поле, которое направляется в почву, вторая служит приемником и воспринимает сигналы от находящихся в грунте металлических элементов. Катушку с блоком управления соединяет держатель, представляющий собой длинную штангу. Блок управления имеет плату, микродинамик и элементы питания. О находке пользователя оповещает тональный сигнализатор. Когда металлический предмет находится на глубине, доступной для генерируемого магнитного поля,  сигнализатор меняет тональность. Это свидетельствует  о том, что находка близка к участку сканирования. На чувствительность прибора влияет размер катушки, создающей магнитное поле. Чем она больше, тем чувствительнее металлоискатель.

Знаний этого принципа и основ школьного курса физики вполне достаточно для того, чтобы собрать металлоискатель своими руками.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Причем вам не нужно делать серьезных вложений. Большинство деталей можно найти дома и приобрести в магазине радиоэлектроники. А необходимый инструмент есть у каждого практичного хозяина. Перечислим, что же вам понадобится…



2. Из чего сделать прибор?

  • Плата из текстолита
  • Микросхемы
  • Резисторы
  • Транзистор
  • Конденсаторы
  • Выключатель питания (например, MTS-1)
  • Медный провод сечением 0,25 – 0,3 мм (без оболочки)
  • Медный провод сечением 0,5 мм (без оболочки)
  • Провод двухжильный для соединения блока и катушки
  • Низкоомные наушники (можно от плеера)
  • Разъем для наушников
  • Батарейка крона на 9 В
  • Пластиковый контейнер для блока управления
  • Изолента
  • Фольга
  • Черенок от лопаты
  • Саморезы

Из инструментов вам понадобится



3.

Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Сложный способ создания устройства

Есть множество способов изготовления металлоискателя своими руками – начиная от простых, на которые уходит всего несколько минут, и заканчивая сложными, требующими пайки компонентов плат. Сначала расскажем о методе, который заинтересует любителей радиотехники и умельцев, имеющих опыт пайки.

Собираем блок управления

В основе работы лежит плата с основными рабочими элементами. Во-первых, это поисковый генератор (его компоненты IC1.3, IC1.4, C3, R4, R5, R6), к которому будет подключена катушка. Во-вторых, эталонный генератор (его компоненты IC1.3, IC1.4, C3, R4, R5, R6). Он работает на той же частоте, что и поисковый. В-третьих, смеситель (собран на IC1.2) – именно на него будет поступать сигнал с генераторов. В-четвертых, фильтр (сконструирован на R3, C4), который принимает сигнал со смесителя и передает его без высокочастотных помех. В-пятых, есть усилитель (VT1), через который в наушники подается низкочастотный сигнал.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками

Помимо основных рабочих компонентов на плате предусмотрены: резистор для установки нужной громкости наушников (R2), переменный резистор для установки тональности (R4), усилитель звука с питанием от батарейки, стабилизатор напряжения (IC2) для питания микросхемы IC1.

Все компоненты платы припаиваются в соответствии со схемой. Важно, чтобы паяльник контактировал с выводами не более 1 секунды, чтобы избежать перегрева. Пример представлен на рисунке ниже.

Схема самодельного металлоискателя

Совет: вы можете нарисовать плату в специальной программе, распечатать ее на глянцевой фотобумаге и перевести на заготовку из текстолита. Для этого приложите распечатку к поверхности платы и нагрейте утюгом. Для более глубокого пропечатывания рисунка можно прибегнуть к травлению в растворе соли. Только помните, что распечатывать нужно зеркальное отражение схемы.

Делаем поисковую катушку

Прежде чем делать катушку для металлоискателя, определитесь с ее размером.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Подумайте, какие именно предметы вы хотите искать. К примеру, для обнаружения арматуры и металлического профиля достаточно катушки диаметром до 90 мм. Если ваша цель – монеты и так называемое пляжное золото, диаметр катушки должен быть 130 – 150 мм. Для поиска металлолома больших размеров данный параметр увеличивается до 200 – 500 мм.
Возьмите любой цилиндрический предмет, подходящий по диаметру под будущую катушку. Начинайте обматывать его проводом диаметром в 0,25 или 0,3 мм. Нужно сделать 70 – 80 витков. К примеру, можно взять ведро и наматывать провод в нижней его части плотными витками. После этого получившийся моток снимают. Не забудьте оставить выводы с катушки – 2 провода длиной около 4 см. Полученный круг нужно плотно обмотать изолентой. Лучше сначала зафиксировать ее по окружности короткими отрезками – в 8 местах вполне хватит.

Следующим шагом будет изготовление экрана поисковой головки. Для данной цели подойдет фольга из электролитических конденсаторов.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Перед использованием ее обязательно нужно хорошо промыть и просушить. Только потом можно будет наматывать на катушку. Делайте плотную намотку, а концы фольги закрепите изолентой – в процессе эксплуатации она не должна разматываться.  Не забудьте оставить отверстия для вывода проводов. Далее с провода диаметром в 0,5 мм требуется снять лаковое покрытие – для этого подойдет наждачная бумага. Затем поверхность провода следует облудить паяльником, после чего его используют для обмотки катушки по окружности с шагом между витками в 1 см.  Остается только вывод на 12 см. В местах выводов между началом и концом намотки оставляют зазор. Затем выполняют обмотку заготовки еще несколькими слоями изоляционной ленты. Вы получите катушку с 3 выводами. Последним шагом на данном этапе будет создание контактной площадки для крепежа. Возьмите небольшую пластину из металла и припаяйте ее к выводу от экрана.

Соединяем все составляющие

Плату помещают в пластиковый контейнер, который будет служить блоком управления.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Он крепится на черенке сверху. Можно прикрутить его саморезами. Лучше использовать деревянный черенок. Если же вы используете металлическую штангу либо рукоять из другого материала, то ее низ должен быть неметаллическим. Один из выводов катушки нужно зафиксировать с помощью самореза на штанге. Место соединения следует заизолировать. Чтобы соединить катушку с блоком управления, используют двужильный провод. Его концы припаиваются к выводу экрана катушки и к общей шине на плате.

Выполнение настройки и тестирование прибора

Чтобы убедиться в том, что собранный своими руками прибор будет работать, необходимо выполнить основные регулировки. Порядок действий будет следующим. На плате требуется выставить в среднее положение резисторы – подстрочный R2 и переменный R4, а подстрочный R5 перевести в любое крайнее. Затем включается питание. Наденьте наушники и начните вращать R5. Вы услышите сигнал, громкость и частота которого будут меняться от вращения резистора. Найдите такое положение, в котором звук будет самым громким.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками При дальнейшем вращении он должен снижаться и совсем пропадать. Запомните найденное положение и оставьте резистор в нем. Следующее действие: резистором R4 ищите низкочастотный сигнал. Приблизьте катушку к какой-либо металлической вещи – частота сигнала будет меняться. Если потребуется изменить интенсивность звукового сигнала, в этом поможет резистор R2.

В итоге вы получите поисковый прибор с катушкой на штанге, который удобно удерживать в руках и исследовать местность, не нагибаясь к земле.



4. Простой способ изготовления металлоискателя

Если ваш интерес в изготовлении поискового прибора не заходит так далеко, чтобы паять платы, вы можете пойти простым путем. Достаточно взять радио и калькулятор. Основой для простейшего металлоискателя будет плотная картонная обложка от книги. На одну ее внутреннюю часть крепят калькулятор, на другую – радио. Можно зафиксировать их двухсторонним скотчем. Радиоприемник в диапазоне АМ настраивается на свободную от трансляций волну, и включается максимальная громкость.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Включите калькулятор – из динамика радио будет доноситься шум. Книжку складывают до такого положения, пока шум не снизится, а в идеале – совсем не пропадет. Антенна не будет принимать импульсы. В этом положении нужно зафиксировать книжку распоркой и резинкой. Поиск металла осуществляется следующим образом: книжку подносят к исследуемому участку и начинают медленно водить ею. Как только послышится звук из динамика радиоприемника, можно догадаться о находке.

Теперь вы можете попробовать сделать металлоискатель своими руками по одной из представленных инструкций. Возможно, это будет для вас первым шагом к искательству. А когда это станет настоящим увлечением, появится повод задуматься о более серьезном приборе. Тогда можно купить металлоискатель известного бренда. Современные модели обладают множеством полезных функций и заметно упрощают процесс. В настройках можно задавать параметры поиска предметов из конкретных металлов, чтобы не копать зря, натыкаясь на ненужный лом. Желаем удачных поисков!

Простой металлоискатель своими руками | Мастер Винтик.

Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Всё своими руками!

Металлоискатель на срывах синхронизации «Бабочка»

Для начинающих простая схема металлоискателя на двух катушках, основана на принципе срыва синхронизации этих самых генераторов.  В интернетe есть много разных схем металлоискателей, но правильно настроить и отрегулировать собранную схему без осциллографа достаточно тяжело начинающему радиолюбителю. Мы предлагаем собрать простой металлоискатель своими руками с простыми настройками.

Характеристики металлоискателя
  • монету размером с 5 копеек СССР обнаруживает до 15 см;
  • металлическая крышка от банки – до 30 см;
  • металлический канализационный люк — до 60 см.
  • может работать в воде.
  • одной зарядки аккумулятора хватает на 20 — 30 часов работы.
  • потребляемый ток — 15 мА.
  • Вес 500 грамм.

Подстраивается под соответствующий грунт и даже при хорошей герметизации катушек может работать в воде. По определенному звуку в наушниках можно определить тип металла.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками

Схема не критична к питанию, количеству витков и номиналам деталей.

Условие одно — левая и правая части схемы должны быть одинаковыми!

Помехи компенсируются, грунт не влияет. Чувствительность зависит не от схемы, а от самой физики измерений. Мы накапливаем сдвиг фазы.

Симметрично собранная схема работает сразу. Но посмотреть интересно.

При питании 4 V на катушках около 40 V — можно подать прямо на трубку .
Сигналы с генераторов подаем на пластины X и Y

Частоты совпадают

Вот они срывы.
В наушниках появились щелчки.

Генераторы не синхронизированы.

Детали собираем на любом непроводящем клею.

Если батарейка питания дохлая и садится, то и настройка будет уплывать. Хорошо аккумулятор от телефона подходит.



Для конструкции мы используем металлопластиковую водопроводную трубу. Штанга может быть разъемной, трубы диаметром 26 и 20 туго входят одна в другую.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Конденсаторы с хорошей температурной стабильностью, слюдяные — это важно.

Катушки и схему покрыть масляным лаком. Между катушками 10 см. Катушки ставим на расстоянии 10 см и приклеиваем — двигать не надо

Схема металлоискателя «Бабочка» с одним динамиком

Источник:majstin.narod.ru

Список деталей:
  • Транзистор — КТ315 (ВС182, ВС546, ВС547 и т.п.) — 2шт;
  • Конденсатор — 1000 пф (1 нф или 102) — 2шт;
  • Конденсатор — 10000 пф (10 нф или 103) — 2шт;
  • Сопротивление — 100 кОм — 2шт;
  • Обычные стереонаушники — 1 шт;
  • Источник питания (от сотового телефона) — 3,7 В — 1 шт;
  • Провод в лаковой изоляции ПЭВ, ПЭЛ, ПЭТВ и т.п. диаметром 0,4-0,7 мм.

Если у Вас нет всех необходимых деталей и платы,

Вы можете заказать их у нас

все необходимые детали с печатной платой.

Подробнее о радионаборе…

Как мотать катушки?

Подробное объяснение изготовления катушки: 0 — ой виток — это начало катушки (припаивается к нижней по схеме дорожке (минус батареи).Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Далее мотаете катушку (например на кастрюле), как 10 витков сделали скручиваете петельку, зачищаете изоляцию и припаиваете к средней по схеме отводу, т.е. к эмиттеру транзистора (это будет отвод). Затем мотаете ещё 20 витков, отрезаете и конец провода припаиваете к соединению двух конденсаторов 1000 пф и 10000 пф (это конец катушки). Аналогично делается вторая катушка.

Настройка металлоискателя

Когда пищит — это хорошо! Но всё же не всегда (по разным причинам) удаётся сделать одинаковые генераторы, по этому необходимо один из них подстроить под частоту второго.

Грубая настройка последним витком катушек

Берем листок алюминия или консервную банку побольше. Подносим к катушкам поочередно. Над одной писк еще выше, над другой замолкает. На той катушке, где замолкает, отгибаем вовнутрь последний виток (или двигаем катушки, уменьшаем или увеличиваем расстояние между ними) , добиваемся самого тихого писка или пока сигнал не замолчит.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Сверху каждой катушки обязательно следует приклеить трубочки с ферритом. Можно потом подстроить ферритовым стержнем до полной тишины.

Настройка ферритовым стержнем

Для этого берём трубочку и ферритовый стержень, крепим рядом с одной из катушек. Ферритовый стержень двигаете в трубочке  пока не за синхронизируете генераторы. Ферритовый стержень с катушкой от старого радиоприёмника (можно лампового). Все провода смотать, оставить каркас с ферритовым стержнем.

Видео инструкция по настройке металлоискателя

Можно отрегулировать полосками алюминия, приклеив их к катушке внутри или снаружи. Для настройки кладем на обе катушки по полоске алюминия или просто консервные крышки и двигаем их, добиваясь самого низкого тона гудения.

Если в наушниках четко слышатся щелчки — это значит, что чувствительность прибора стоит на максимуме.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками

Другой вариант подстройки частоты — установка параллельно конденсатору 1000 пф конденсатора переменной ёмкости, например от старого радиоприёмника.

Монтаж металлоискателя

За неимением платы из фольгированного текстолита или гетинакса платы можно сделать из картона.

Фото вариантов изготовления печатной платы данного  металлоискателя

Фото металлоискателя Владимира Носикова

Фото металлоискателя Дмитрия Коснова

 Возможно Вас так же заинтересует

Здесь Вы можете купить готовый Металлоискатель других типов или датчик



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:
  • Магнитная приманка для рыбы
  • Ранее мы рассматривали несколько электронных схем звуковых приманок для рыбы.

    Сегодня рассмотрим воблеры, у которых внутри смонтирована магнитная система.

    Она уже опробована рыболовами, и большая часть осталась довольна от таких магнитных приманок.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками

    Подробнее…

  • Аппарат магнитной терапии своими руками
  • Аппарат магнитной терапии «Хоттабыч»

    Магнитотерапия — это метод физиотерапевтического лечения, основанный на воздействии на организм низкочастотными постоянными или импульсными магнитными полями с заданными параметрами. Магнитное поле оказывает на организм влияние благодаря парамагнитным и диагмагнитным эффектам.

    Заводские приборы очень дорогие, а вот сделать самому подобный прибор по несложной схеме и из доступных недорогих деталей доступно каждому радиолюбителю.

    Подробнее…

  • Симисторный регулятор мощности
  • Простой регулятор мощности для паяльника (лампы) на MAC97A

    Простой регулятор мощности до 100Вт можно сделать всего из нескольких деталей. Его можно приспособить для регулирования температуры жала паяльника, яркости настольной лампы, скорости вентилятора и т.п. Регулятор на тиристоре получается по размерам сильно большой и конструктивно имеет недочеты и большую схему.Металлоискатель своими руками простейший: Простой металлоискатель | Мастер-класс своими руками Регулятор мощности на импортном малогабаритном симисторе mac97a (600В; 0,6А) можно коммутировать и более мощные нагрузки, простая схема, плавная регулировка, маленькие габариты.

    Подробнее…

Популярность: 188 802 просм.

19+ тарифных планов для металлоискателей DIY [Бесплатно] - MyMyDIY

Если вы хотите построить металлоискатель , мы вам поможем. Мы собрали список из 19 лучших планов самодельных металлоискателей со всего Интернета.

Прокрутите наш список ниже и ознакомьтесь с бесплатными чертежами. Сборка собственного металлоискателя может стать отличным хобби или школьным проектом. Создание собственного металлоискателя - это весело и поучительно.

Это может быть забавный проект для молодого хакера по изучению основ электроники.А потом поищите сокровища на их заднем дворе. Многие люди пристрастились к обнаружению металлов.

Вы увидите, как они размахивают детекторами на пляже в поисках потерянных ожерелий и потерпевших кораблекрушение монет.

Многие любят его за выброс адреналина, приносящий прибыль. В то время как другие читают его, потому что любят историческую охоту за реликвиями гражданской войны, такими как старые военные револьверы.

19 Планы металлоискателей своими руками

1. Простой картонный металлоискатель, проект

Металлоискатели могут быть полезны во многих ситуациях, но, как правило, они дороги.Не позволяйте этому останавливать вас от охоты за сокровищами.

Благодаря этому простому плану вы можете самостоятельно собрать металлический датчик. Есть список необходимых материалов, которые вам понадобятся, инструкции и видео, которые вам помогут. Возможно, самая сложная часть проекта - это создание змеевика, но вы можете использовать веб-калькулятор для воздушных змеевиков.

Или купите катушку в Интернете, если не хотите заморачиваться.

В качестве завершающего штриха вы можете сделать картонную ручку для ручного металлоискателя.Строитель рекомендует перед началом работы прочитать все, что можно найти о металлоискателях.

ПРОСМОТРЕТЬ ПЛАНЫ

2. Планка для металлоискателя Arduino

Если вы любите искать спрятанные сокровища, вам понадобится металлоискатель. Тогда вы должны взглянуть на этот бесплатный план металлоискателя. Детектор не только классно выглядит, но и имеет пять отдельных поисковых катушек.

В отличие от обычного металлоискателя, этот не использует звуки, чтобы предупредить вас о присутствии металла.Когда вы ударите по металлу, ближайшая к объекту катушка загорится, чтобы вам было легче найти объект. Основная часть, которая вам потребуется, - это Arduino Nano ATmega328.

Строитель также предоставляет инструкции, видео и схемы по изготовлению металлоискателя с одной катушкой. Но он предупреждает, что вы должны быть осторожны с длиной проволочных крючков.

ПРОСМОТРЕТЬ ПЛАНЫ

3. Схема простого наружного металлоискателя Arduino

Что замечательно в этой конструкции металлоискателя, так это то, что для его питания требуется батарея на 5 В, и для него не требуется так много компонентов, как в других планах.

Просто микроконтроллер Arduino, конденсатор, резисторы, диоды, катушка металлоискателя, светодиодные фонари и динамик. При желании вы также можете добавить наушники, чтобы слышать сигнал. Производитель рекомендует использовать палку для селфи для крепления платы, катушки и аккумулятора, потому что она регулируемая и легкая.

Он также дает некоторые объяснения того, как работают металлоискатели и как ими правильно пользоваться. И помните, что катушку нельзя держать рядом с металлом более пяти секунд.

ПРОСМОТРЕТЬ ПЛАНЫ

4. Металлоискатель Arduino Glove, сборка

Если вы часто теряете кольца или сережки, простой металлоискатель может сэкономить вам бесчисленные часы ползания по полу.

И этот план поможет вам построить его с подробными инструкциями и полезными советами. Более того, это не обычный металлоискатель.

Arduino и макетная плата устанавливаются на перчатке, поэтому у вас будет личный датчик для перчаток.Вам просто нужно подключить устройство к батарее 9 В, и вы будете готовы к поиску украшений в кратчайшие сроки. Производитель рекомендует использовать динамик, а не зуммер, чтобы лучше слышать звук.

Есть также видео, показывающее, как работает детектор. P.S., если у вас есть серьезная техническая подкованность, подумайте о создании осциллографа своими руками - у них есть много полезных приложений в ваших электротехнических начинаниях.

ПРОСМОТРЕТЬ ПЛАНЫ

5. Конструкция металлоискателя своими руками

Металлоискатель «сделай сам» может быть полезен во многих случаях, и в этой инструкции за 19 шагов вы узнаете, как его построить.

Однако производитель предупреждает, что не стоит ожидать коммерческого металлоискателя и не следует ожидать, что с его помощью можно будет найти золото.

Есть видео, которое объясняет почти все для тех из вас, кто не хочет утруждать себя чтением всей инструкции.

Кроме того, если у вас возникнут проблемы, конструктор предоставил решения для наиболее распространенных проблем. Но имейте в виду, что он любитель электроники, поэтому проконсультируйтесь с профессионалом, если вы наткнетесь на стену.

ПРОСМОТРЕТЬ ПЛАНЫ

6. Идея экологичного металлоискателя

Если вам нужен металлоискатель, который поможет вам сузить круг поиска, вы можете попробовать этот план.

Металлический датчик имеет четыре катушки, которые могут точно определять и обнаруживать монеты на глубине около 7-10 см, поэтому, если вы потеряете ключи, например, в саду, вы можете легко их найти. Но это не единственная особенность этого датчика.

Он оснащен цветным сенсорным экраном, автокалибровкой, четырьмя различными режимами экрана, аккумулятором USB и возможностью регулировки частоты и импульса, чтобы вы могли настроить свой поиск.

Есть подробные инструкции и изображения для всех девяти шагов, а также список всех необходимых материалов для этого смелого проекта.

ПРОСМОТРЕТЬ ПЛАНЫ

7. Металлоискатель Velleman K7102, проект

Чтобы собрать металлоискатель своими руками, вам понадобится комплект Velleman K7102, припой, зуммер, батарея на 9 В и некоторые инструменты.

Есть инструкции, которые помогут вам припаять компоненты на место и сделать все, от изготовления катушек до тестирования детектора.

Инструкции написаны очень хорошо, так что это может быть отличный проект, если вы хотите поближе познакомиться с электроникой.

Однако, если вы хотите включить зуммер, вам придется сделать это самостоятельно, потому что для этого нет инструкций. И помните, что это не профессиональный металлоискатель золота, поэтому не ждите от него многого.

ПРОСМОТРЕТЬ ПЛАНЫ

8. Сверхпортативный металлоискатель Plan

Если вы ищете способ построить дешевый металлоискатель, то этот план для вас.Вам понадобится NE555, катушка 1 мГн, конденсаторы, динамик, кнопочный переключатель давления и батарея на 9 В. При желании вы можете получить 3-миллиметровый светодиодный индикатор, показывающий, когда устройство ищет, потенциометр для регулировки громкости и конденсатор 330R.

Еще одно замечательное свойство этого портативного металлоискателя - то, что он сверхпортативный, и вы можете брать его с собой куда угодно.

Вы можете приклеить схему горячим клеем внутри старого ящика для зубной пасты, приклеив катушку сверху. Тогда вам нужно только нажать кнопку, и вы готовы к поиску металла.

ПРОСМОТРЕТЬ ПЛАНЫ

9. Самодельный чертеж металлоискателя

Понять, как работают металлоискатели и как лучше их построить, может быть сложно для человека, плохо разбирающегося в электронике.

Именно поэтому производитель этого самодельного металлоискателя стремится предоставить вам точные размеры и ответить на любые ваши вопросы.

Есть хорошо написанные инструкции по сборке катушки и несколько советов для начинающих электронщиков.Внимательно прочтите их, прежде чем приступить к сборке детектора. Для ручки можно использовать трубу ПВХ.

ПРОСМОТРЕТЬ ПЛАНЫ

10. Металлоискатель Energizer с батарейным питанием, сборка

Изготовление дешевого металлоискателя - не такая уж невыполнимая задача, как вы могли подумать. Всего за два шага вы можете создать простой металлический датчик.

Он не работает на пляже, но вы можете использовать его для поиска небольших металлических предметов вокруг дома. Вам понадобится батарея 9 В, разъем для батареи 9 В, резистор 100 Ом, светодиодные фонари, переключатель и металлический датчик.Производитель советует вам протестировать все компоненты, прежде чем паять их.

Есть видео, которое показывает, как работает металлоискатель, и есть схема, как собрать схему.

ПРОСМОТРЕТЬ ПЛАНЫ

11. Конструкция импульсного индукционного металлоискателя GreenPAK

Вы ищете план по созданию металлоискателя с импульсной индукцией? Тогда тебе повезло. Эта конструкция поможет вам сделать датчик пульса за пять подробных шагов.

Преимущество этого импульсного детектора в том, что он работает с цветными металлами.

Кроме того, вы можете использовать его под водой. Для его создания вам понадобится GreenPAK Development Kit, чтобы создать индивидуальную ИС, чтобы вы могли управлять своим металлоискателем PI. Есть инструкции и схемы, которые помогут вам, а также несколько видеороликов, которые вы можете посмотреть, чтобы получить представление о процессе.

ПРОСМОТРЕТЬ ПЛАНЫ

12. Усовершенствованный калькулятор металлоискателя Idea

Вы можете подумать, что это невозможно, но вы можете сделать портативный металлоискатель с помощью калькулятора.

Вам также понадобится AM-радио и кассета, и все. Вы просто записываете радио и калькулятор вместе, и все готово.

Калькулятор подаст звуковой сигнал, когда вы приблизитесь к любому металлу. Однако некоторые пользователи попробовали этот план и заявили, что он вообще не работает и что это пустая трата времени и денег. Так что внимательно прочтите все сверху вниз, прежде чем пытаться выполнить этот план металлоискателя.

ПРОСМОТРЕТЬ ПЛАНЫ

13.Металлоискатель-датчик для смартфонов из переработанных материалов, проект

Для тех из вас, кто не хочет возиться со сложными конструкциями и не разбирается в электронике, этот дизайн металлоискателя - то, что нужно.

Замечательно то, что вам не придется заниматься пайкой или сборкой. Фактически, единственное, что вам нужно сделать, это загрузить приложение на свой телефон, и вы сможете использовать его как простой металлический датчик.

Но в чем секрет? Что ж, приложение использует встроенные магнитные датчики на вашем телефоне, и когда вы перемещаете телефон, магнитное поле будет колебаться.

Приложение доступно как для iOS, так и для Android, но не будет работать, если магнитные датчики в вашем смартфоне сломаны или повреждены.

ПРОСМОТРЕТЬ ПЛАНЫ

14. Дешевый и простой чертеж металлоискателя

Чтобы сделать этот дешевый металлоискатель, вам понадобится микросхема 555, которую вы легко найдете. Вам также потребуется резистор 47 кОм, два конденсатора 2,2 мкФ, конденсатор 10 мкФ, индуктор 10 МГц, динамик и источник питания - от 6 до 12 В.

Когда все будет готово, детектор обнаружит не только металл, но и магниты. Однако строитель не вдавался в подробности процесса строительства, поэтому этот план больше подходит для тех, кто хорошо знаком с электроникой и металлоискателями.

ПРОСМОТРЕТЬ ПЛАНЫ

15. Сборка перчатки для металлоискателя

Было бы здорово иметь перчатку, работающую как металлоискатель, правда? Что ж, теперь вы можете получить один благодаря этому плану.Однако нет никаких инструкций, как построить этот перчаточный металлоискатель. Единственное, что у вас есть, - это видео, поэтому обязательно смотрите его внимательно.

Вам понадобится перчатка без пальцев и небольшой металлоискатель, который вы собираетесь подключить к перчатке. Этот план идеально подходит для тех из вас, кто любит экспериментировать.

ПРОСМОТРЕТЬ ПЛАНЫ

16. Конструкция детектора генератора биений частоты своими руками

Что такое металлоискатели BFO? Ну, это детекторы, у которых есть два генератора, вырабатывающих радиочастоту.

И вы можете использовать этот план, чтобы построить себе детектор BFO. Вам просто нужен источник питания (например, батарея на 9 В), конденсаторы, резисторы, транзисторы и динамик на 8 Ом.

Все эти детали можно найти, разобрав транзисторный радиоприемник. При желании вы также можете использовать наушники вместо динамика, чтобы лучше слышать сигнал. Существует множество инструкций по изготовлению схем и катушек, а также несколько советов для новичков в электронике.

ПРОСМОТРЕТЬ ПЛАНЫ

17.Детектор городской разведки Idea

Мечтаете найти нефть на своем участке? Тогда эта конструкция датчика может пригодиться и однажды помочь вам осуществить вашу мечту.

Он оснащен модифицированным металлоискателем с датчиком горючих газов, который позволит сканировать землю и находить очаги масла и токсинов. И все это не будет стоить вам целого состояния - вы можете модифицировать детектор менее чем за 100 долларов.

Вам просто нужен использованный металлоискатель, детектор горючих газов TIF 8800, измерительный провод, некоторые инструменты, и вы готовы к работе.Есть подробные инструкции о том, как снять металлический датчик, а затем добавить на его место газовый.

ПРОСМОТРЕТЬ ПЛАНЫ

18. Неодимовый стержень для металлоискателя Idea

Возможно, вы слышали, что построить металлоискатель сложно и требует больших навыков. Что ж, тогда вы еще не видели этот дизайн датчика, который поразит вас своей простотой. Вам просто понадобится неодимовый магнит (его можно найти на жестком диске), винт, гайка, ручка зонта и кабельные стяжки.

Конечно, вы не можете ожидать, что это простое устройство будет работать как металлоискатель золота, поэтому не отправляйтесь на поиски сокровищ. Но он прекрасно работает с болтами и винтами и идеально подходит для тех из вас, кто склонен терять крошечные металлические детали во время работы.

ПРОСМОТРЕТЬ ПЛАНЫ

19. Жезл-осциллятор Колпитца, проект

Эта бесплатная конструкция детектора поможет вам создать металлоискатель на базе Arduino, который может быть более полезным, чем традиционный металлоискатель BFO.

Строитель использует игрушечный сбрасыватель сорняков для размещения деталей металлоискателя. Он имеет кнопку запуска, боковую кнопку для установки фиксированной частоты, батарейный отсек, динамик, двигатель со светодиодами и круглую головку. Металлоискатель также имеет несколько настроек чувствительности, потому что производитель добавляет потенциометр.

На самом низком уровне он может поднимать банки, металлические инструменты и другие крупные предметы, которые находятся в нескольких дюймах от катушки. При максимальном значении детектор может улавливать мелкие предметы, такие как ключи, засовы и монеты.Есть подробные инструкции относительно процесса строительства, включая видео и объяснения того, как работает металлоискатель.

ПРОСМОТРЕТЬ ПЛАНЫ

Куда пойти Поиск металла

Если вы ищете закопанные сокровища с помощью нового металлоискателя, сделанного своими руками, ознакомьтесь со списком ниже. Он содержит множество разных областей, куда можно пойти, если вы хотите что-то найти с помощью металлоискателя.

Куда пойти металлоискатель
Парки
Школьные дворы
Детские площадки
Ярмарочная площадь
Площадки для пикника
Парковки для автотранспорта
Парки развлечений
Места карнавала
Места для купания, такие как озера и реки
Приморские пляжи
Парковочные места с песком, грязью или травой
Старые дома
Сайты старой школы
Детские летние лагеря
Рыболовные лагеря
Охотничьи лагеря
Информация о трибунах и трибунах
Подъемники
Погост
Старые военные базы
Старые кемпинги
Придорожные стенды для производства товаров
В любой курортной зоне
Гоночная трасса для серийных автомобилей
Малый цирк
Зимние санные места
Маршрут грузовика с мороженым
Старые железнодорожные линии
Реки и водные пути
Городские водостоки
Общественные смотровые площадки аэропорта
Автобусные остановки / обочина дороги
Зеленые зоны в целом

DIY Простой чувствительный металлоискатель

Это модифицированная версия известного российского импульсного индукционного металлоискателя «ПИРАТ», на этот раз сделанного с помощью Arduino Nano, что значительно упрощает его производство.

Обнаруживает металлическую монету на расстоянии 15 см и более крупный металлический объект на расстоянии 40 см и более. Это относительно хороший результат, учитывая его простоту.

Импульсная индукция (PI) Металлоискатель использует одну катушку как передатчик, так и приемник. Эта технология посылает мощные короткие импульсы тока через катушку с проводом. Каждый импульс создает кратковременное магнитное поле. Когда импульс заканчивается, магнитное поле меняет полярность и очень внезапно схлопывается, что приводит к резкому электрическому всплеску.Этот всплеск длится несколько микросекунд и вызывает прохождение другого тока через катушку. Этот ток называется отраженным импульсом и очень короткий, длится всего около 30 микросекунд. Затем отправляется еще один импульс, и процесс повторяется. Если кусок металла попадает в зону действия силовых линий магнитного поля, приемная катушка может обнаружить изменение как амплитуды, так и фазы принятого сигнала. Величина изменения амплитуды и изменения фазы является показателем размера и расстояния до металла, а также может использоваться для различения черных и цветных металлов.

Устройство очень простое в изготовлении и содержит несколько компонентов:

- микроконтроллер Arduino Nano

- транзистор Power Mosfet

- операционный усилитель

- мало резисторов и конденсаторов

- поисковая катушка

- и светодиоды. и зуммер для индикации

Я представил похожий металлоискатель в одном из своих предыдущих видео, но он использовал смартфон в качестве индикатора и требовал очень частой калибровки. В отличие от него, это автономное устройство, которое самокалибруется, перезагружая Arduino.Для питания устройства используются две последовательно соединенные литий-ионные батареи. На этот раз с детектором намного проще работать, так как он содержит световую и звуковую индикацию. Приближение к объекту увеличивает частоту и яркость светодиода. Поисковая катушка имеет диаметр 20 см и содержит 25 витков изолированного медного провода сечением 0,3-0,5 кв. Мм.

Сделай сам простой смартфон Металлоискатель

Этот металлоискатель способен обнаруживать мелкие металлические предметы на больших расстояниях.Например, небольшую металлическую монету или золотое кольцо можно найти на расстоянии до 25 см. И самое приятное то, что это очень просто и может сделать любой, кто имеет базовые знания в области электроники.
В основе препарата лежит детектор «Умный охотник» со страницы
neco-desarrollo.es, а также используется бесплатное программное обеспечение для Android от той же компании. Эта компания является лидером в разработке аппаратного и программного обеспечения, которое можно использовать для создания простых, но высокопроизводительных металлоискателей.

Этот проект спонсировался NextPCB. Вы можете помочь мне поддержать по телефону

проверяет их по одной из этих ссылок:
Всего 7 долларов для заказа SMT:
https://www.nextpcb.com/?code=Mirko
Производитель надежных многослойных плат:
https://www.nextpcb.com
PCB Платы 10шт бесплатно:
https://www.nextpcb.com/pcb-quote?act=1&code=Mirko
скидка 20% - заказы на печатные платы:
https://www.nextpcb.com/pcb-quote&code=Mirko


В этот раз я попытался еще больше упростить, заменив микроконтроллер Arduino на чиповый (около 2 $) модуль генератора сигналов с регулируемой частотой и скважностью от Aliexpress.Также с этим генератором сигналов настройка металлоискателя чрезвычайно упрощена, и есть возможность для множества экспериментов с различными типами катушек обнаружения.


Это технология детектора ОНЧ (очень низкой частоты), содержащая две идентичные катушки: передающую и приемную. В этом случае каждая катушка содержит 55 витков изолированного медного провода диаметром примерно 0,5 мм2. Мы сгибаем катушки в форму, называемую «двойная D», в соответствии с шаблоном, который вы можете скачать по ссылке ниже, где вы также можете скачать полную схему.


Сначала нам нужно определить параллельную резонансную частоту первичной катушки с помощью одного из многих калькуляторов. В нашем случае это 4,74 кГц. В генераторе сигналов нам нужно ввести именно эту частоту и установить рабочий цикл на 50%. Если вы будете придерживаться размеров катушек и значений элементов, указанных на схеме, вы можете напрямую ввести значение, указанное выше.

Вторичная катушка подключается к микрофонному входу на смартфоне, как показано на схеме.К выходу смартфона на телефоны подключены небольшой усилитель звука и динамик, и мы получаем звуковой сигнал при обнаружении металлического объекта.

На видео подробно описывается конструкция всего устройства.
Как видно на видео, результаты на удивление хорошие. Без наличия металла устройство отлично работает. Диапазон очень большой, например, металлическая крышка диаметром 15 см обнаруживается на расстоянии более 60 см. Более крупные металлические предметы обнаруживаются на расстоянии более 1 метра.

Простой в сборке импульсный индукционный металлоискатель с DSP - Lammert Bies

Об авторе: Ламмерт Бис папа, муж и полиглот. Он занимается разработкой встраиваемых систем с восьмидесятых годов. Использовал машинное обучение до того, как у него появилось название. Специализируется на соединении компьютеров, роботов и людей. Был адвокатом Google Mapmaker и выступал на нескольких международных конференциях Google с 2011 года до тех пор, пока в 2017 году Mapmaker не отключили.Bughunter с Google. В настоящее время распространяет искусственный интеллект в самых диких местах производственной среды. Он никогда не перестает учиться.

Введение в обнаружение металлов

Большинство металлоискателей работают на том факте, что металлы в магнитном поле изменяют его поведение. Есть два общих подхода к обнаружению этих изменений. В одном подходе переменный ток подается на передающую катушку. Приемная катушка используется для приема магнитного поля, создаваемого передатчиком.Если кусок металла попадает в зону действия силовых линий магнитного поля, приемная катушка может обнаружить изменение как амплитуды, так и фазы принятого сигнала. Величина изменения амплитуды и изменения фазы является показателем размера и расстояния до металла, а также может использоваться для различения черных и цветных металлов.

В другом подходе импульсы тока отправляются на передающую катушку. Магнитное поле, вызванное этими импульсами, запускает вихревые токи в металлах вблизи катушки.Если магнитное поле переключается достаточно быстро, вихревые токи могут быть обнаружены с помощью передающей катушки, которая затем действует как приемник.

Импульсная индукция часто позволяет достичь более глубоких целей, чем частотные детекторы, но различить разные типы металлов труднее. В связи с особыми потребностями, когда я начал этот проект, на этой странице описывается индукционный металлоискатель с максимально возможной дискриминацией между различными металлами. Для этого обработка сигналов выполняется полностью в цифровом виде с помощью цифрового сигнального процессора , DSP .

Конструкция поисковой катушки

В Интернете есть много проектов, касающихся индукционных металлоискателей. Хотя они различаются способом обработки сигналов, электроника, генерирующая импульсы магнитного поля, почти всегда идентична.

Основным элементом для генерации магнитных импульсов является катушка. Размер катушки в основном зависит от требуемой глубины обнаружения и минимального размера объектов, которые еще должны быть обнаружены.В целом можно сказать, что максимальная теоретическая глубина обнаружения катушки в пять раз превышает диаметр, а минимальный размер объекта, обнаруживаемого катушкой, составляет пять процентов диаметра. Это максимальные значения, которые сильно зависят от ситуации. Очевидно, что с метровой катушкой вы не обнаружите пятисантиметровый объект на глубине пяти метров. Однако это дает представление о том, какой тип катушки вам нужен для решения конкретной проблемы. Многие люди будут использовать металлоискатели для поиска монет и драгоценностей.Для таких ситуаций подойдет катушка 250 или 400 мм. В моей ситуации мне нужно было разместить железные 100-миллиметровые водопроводные трубы на глубине двух метров. Вот почему я решил использовать катушку длиной 1 метр.

Хотя физический размер и форма катушки могут различаться (квадратные или эллиптические катушки используются в определенных ситуациях и работают так же хорошо, как и круглые), индуктивность катушек незначительно различается между различными физическими конструкциями. Общепринятая оптимальная индуктивность поисковых катушек для импульсных индукционных металлоискателей находится в диапазоне от 300 до 500 мкГн.В этом проекте я предполагаю, что используемые катушки имеют емкость 400 мкГн. Для катушек меньшего размера это обычно означает большее количество витков.

Поисковая катушка должна работать от общедоступных источников питания. Из-за аналоговой схемы для усиления небольших сигналов вихревых токов, регистрируемых после прекращения магнитного импульса, наиболее практичным является двойной источник питания ± 10 В или ± 12 В. Катушка будет заряжаться только с одной из двух сторон источника питания, что дает асимметричный разряд батареи, если мы используем два отдельных аккумуляторных блока для положительной и отрицательной стороны источника питания.Поэтому мы будем использовать только одну аккумуляторную батарею на 10 или 12 вольт и генерировать другую сторону питания с помощью преобразователя постоянного тока в постоянный. Хотя это делается в большинстве коммерческих и самодельных схем металлоискателей, это далеко не идеально. Основная проблема заключается в том, что напряжение, генерируемое преобразователем постоянного тока в постоянный, не является свободным от пульсаций, и особенно на высоких частотах, с которыми мы работаем, это может вызвать некоторую нежелательную связь. Мы отложим эту проблему до параграфа об источнике питания и теперь будем предполагать, что наша катушка заряжена напряжением от 9 до 15 В (в зависимости от фактического выбора аккумуляторной батареи, уровня заряда аккумуляторов и т. Д.) .)

Когда это напряжение подается на катушку через высокоскоростной биполярный транзистор или полевой МОП-транзистор, ток в катушке будет постепенно увеличиваться, пока не будет ограничен внутренним сопротивлением катушки, зарядным транзистором и другими возможными компонентами с сопротивлением в линии. . Чем дольше мы заряжаем, тем выше будет магнитное поле. У этого есть свои преимущества и недостатки. Более сильные магнитные поля могут проникать глубже в почву. Но если мы будем заряжать более длительный период, чем, скажем, 250 мкс, вы можете перенасыщать землю, что сделает небольшие объекты невидимыми из-за фонового шума.Поэтому мы должны ограничить максимальное время зарядки значением около 250 мкс при достаточно низком сопротивлении цепи, чтобы в течение этого периода в катушке генерировался достаточный ток. Нетрудно рассчитать максимальный ток, который может протекать через катушку. Этот ток определяется омическим сопротивлением всех компонентов контура. Можно с уверенностью предположить, что наибольшее сопротивление имеет катушка. Многие силовые транзисторы и полевые МОП-транзисторы, используемые в индукционных металлоискателях, имеют максимальный непрерывный ток от 8 до 10 ампер.Если мы сконструируем катушку таким образом, чтобы она имела сопротивление не менее 2 Ом, максимальный ток, который будет протекать, никогда не будет превышать 7,5 А при самом большом батарейном блоке и полностью заряженных батареях. При сопротивлении цепи 2 Ом и минимальном напряжении 9 В ток через катушку достигнет примерно 3,2 А за упомянутые выше 250 мкс, что более чем достаточно для импульсного индукционного металлоискателя общего назначения с возможностью глубокого поиска.

Теперь мы определили индуктивность и сопротивление катушки, но это не многое говорит о физической конструкции катушки, если мы не знаем ее размеров.В таблице ниже я суммировал размер катушки, толщину провода, количество витков и физическое строение для ряда распространенных размеров катушек. Во всех случаях я старался максимально приблизиться к указанным выше значениям индуктивности и сопротивления. Это уменьшит проблемы с длиной импульса заряда и номиналами разрядного резистора при замене катушек.

Размер Форма Обороты Сечение провода Индуктивность Сопротивление
Ø 120 мм Круглый 36.40 мм / 0,14 мм² 405 мкГн 1,9 Ом
Ø 150 мм Круглый 31 Ø 0,40 мм / 0,14 мм² 394 µH 2,0 Ом
2,0 Ом
Круглый 28 Ø 0,40 мм / 0,14 мм² 387 µH 2,1 Ом
Ø 200 мм Круглый 26 Ø 0,40 мм / 0,14 мм² 407
Ø 250 мм Круглый 22 Ø 0.40 мм / 0,14 мм² 380 мкГн 2,3 Ом
Ø 300 мм Круглый 20 Ø 0,50 мм / 0,20 мм² 390 мкГн 1,6 Ом Ø 400325
Круглый 17 Ø 0,50 мм / 0,20 мм² 396 мкГн 1,8 Ом
Ø 500 мм Круглый 15 Ø 0,50 мм / 0,20 мм² 400
1.0 x 1,0 м Квадрат 10 Ø 0,66 мм / 0,34 мм² 406 мкГн 2,0 Ом
1,4 x 1,4 м Квадрат 8 Ø 0,66 мм / 0,34 мм 387 мкГн 2,2 Ом
1,8 x 1,8 м Квадрат 7 Ø 0,80 мм / 0,50 мм² 398 мкГн 1,7 Ом
Общие импульсные индукционные поисковые катушки

Значения в этой таблице являются теоретическими и могут варьироваться в зависимости от способа создания катушек.В частности, индуктивность может значительно изменяться даже при небольших изменениях расстояния между проводами. Тебе не стоит этого бояться. Катушка будет работать нормально, даже если индуктивность отличается на 10 или 20% от указанных здесь значений. Круглые катушки должны быть изготовлены из эмалированной медной проволоки. Размеры 0,14 мм² и 0,20 мм² являются обычными толщинами и должны быть доступны в каждом крупном магазине электроники или по почте. Квадратные катушки созданы из многожильных кабелей передачи данных. Многожильные кабели 10 × 0.34 мм², 8 × 0,34 мм² и 7 × 0,50 мм² производятся такими компаниями, как Unitronic, для подключения датчиков в промышленных приложениях. Обязательно покупайте для этого кабель без экранирования.

Кривая разряда и дискриминация

Цикл обнаружения импульсных индукционных металлоискателей начинается сразу после отключения магнитного поля. Это достигается путем закрытия биполярного силового транзистора или полевого МОП-транзистора, который соединяет катушку с источником питания. График разряда катушки можно разделить на три части.

Стадия 1: Эффект пробоя драйвера MOSFET

В большинстве конструкций металлоискателей используются полевые МОП-транзисторы для регулирования импульсов тока через поисковую катушку. В нашей конструкции для этой задачи также будет использоваться полевой МОП-транзистор. Если полевой МОП-транзистор закрыт, ток в катушке разряжается через резистор в токовой петле, который должен точно соответствовать индуктивности катушки. Для идеального демпфирования катушки 400 мкГн используется резистор примерно 680 Ом. Катушки с индуктивностью 300 мкГн следует разряжать через резистор 600 Ом.Если мы нагружаем катушку током в 2 ампера, по закону Ома нетрудно рассчитать, что с разрядным резистором 680 Ом напряжение достигнет пика до 1360 вольт. Не многие коммерчески доступные электронные компоненты смогут выдерживать такое напряжение, и особенно силовые полевые МОП-транзисторы, используемые для пробоя катушек металлоискателя в диапазоне от 300 до 750 вольт, в зависимости от марки и модели. Это означает, что во время первой стадии разряда катушки напряжение на катушке будет ограничено примерно до 500 Вольт, при этом часть тока будет проходить через демпфирующий резистор, а часть - через МОП-транзистор драйвера.Это далеко не идеально, потому что более высокое напряжение разряда означает более быстрое отключение магнитного поля, но мы должны быть счастливы, что это внутреннее поведение MOSFET на самом деле предотвращает повреждение других компонентов.

Время, в течение которого система остается на стадии 1 кривой разряда, зависит от величины тока, протекающего через катушку в момент начала разряда, напряжения пробоя полевого МОП-транзистора и суммы сопротивлений катушки, проводки и демпфирующего резистора.Предполагая, что основное сопротивление в контуре вызвано демпфирующим резистором, мы можем рассчитать длину первой ступени по следующей формуле:

T s1 = L змеевик * (I змеевик - V brk_down / R влажный ) / V brk_down

Очевидно, эта формула действительна только тогда, когда I змеевик > V brk_down / R damp , потому что в противном случае ступень 1 никогда не вводится, а кривая нагнетания напрямую переходит на ступень 2.В нашем примере с катушкой 400 мкГн, демпфирующим резистором 680 Ом, начальным током катушки 2 Ампера и напряжением пробоя полевого МОП-транзистора 500 В этот первый этап кривой разряда будет длиться одну микросекунду.

Этап 2: Спад тока через демпфирующий резистор при высоких напряжениях катушки

Как только напряжение, индуцированное током в катушке, достигнет значения ниже напряжения пробоя полевого МОП-транзистора, ток будет экспоненциально спадать до нуля. Параметры, которые могут изменить этот распад, - это полное сопротивление в токовой петле и физические свойства магнитного поля в катушке.Металлы, находящиеся в зоне действия силовых линий магнитного поля, могут изменить вторую стадию кривой распада, но есть некоторые проблемы с их обнаружением. Прежде всего, это очень высокие напряжения. Этап 2 вступает в силу, когда напряжение на катушке падает ниже напряжения пробоя полевого МОП-транзистора (где-то около 500 Вольт), и заканчивается, когда напряжение снижается настолько, чтобы его могли поднять обычные аналоговые схемы (часто около 0,5 или 1 В). Этот этап также довольно короткий, что затрудняет выполнение надежных измерений, которые дают информацию о наличии или различении металлов в зоне действия магнитного поля.

Большинство металлоискателей с импульсной индукцией поэтому просто пропускают этот второй этап и ждут, пока третий этап не начнет цикл обнаружения и дискриминации. Наш детектор на основе DSP отличается тем, что он обнаруживает точный момент, когда кривая разряда переходит от этапа 2 к этапу три.

Рассматривая общие схемы обработки сигналов импульсных индукционных металлодетекторов, демпфирующий резистор имеет два последовательно соединенных параллельно противоположно расположенных диода. Эти диоды действуют как ограничители напряжения, подтягивая одну сторону резистора к одной из сторон источника питания.Это сторона источника питания, которая функционирует как виртуальная земля при аналоговой обработке сигнала. Пока напряжение на катушке превышает 0,7 В, необходимое для открытия этих диодов, напряжение на диодах практически фиксировано. Когда напряжение на катушке падает ниже этого значения, диоды закрываются, и измеренное напряжение является фактическим остаточным напряжением на катушке.

Для нашей примерной катушки, стадия 2 будет длиться около 3,9 мкс, пока ток катушки не упадет достаточно, чтобы снизить напряжение ниже этого магического значения 0.7 Вольт. Практически это означает конец второй стадии разрядной кривой и начало последней стадии, на которой могут быть обнаружены длительные вихревые токи. Если металлы находятся в диапазоне действия магнитного поля, момент перехода на третью ступень сместится. Черные металлы вызывают увеличение индуктивности катушки, что практически приводит к задержке точки перехода. Цветные металлы приведут к тому, что третий этап выйдет раньше. Мне не нужно объяснять, что для точного измерения точки перехода нам понадобится хорошая и быстрая аналоговая измерительная система и быстрый цикл вычислений ЦП.Здесь используется наш цифровой сигнальный процессор.

Этап 3: окончательное затухание тока и вихревые токи

На последнем этапе демпфирующий резистор блокируется двумя последовательно включенными диодами, и ток дополнительно затухает через вспомогательные резисторы в цепи. Текущие токи являются остатками первоначального тока катушки и токами, индуцированными вихревыми токами соседних металлов. Это исторически этап, на котором импульсный индукционный металлоискатель на базе аналогового и микроконтроллера выполняет анализ сигналов.Анализ сигналов в этой области затруднен по двум причинам. Прежде всего, это очень низкие уровни сигнала, которые требуют усиления в сотни или тысячи раз для получения некоторой информации. Это также усилит шум в сигнале. Вторая проблема заключается в том, что основная область различения находится примерно в первых 30 микросекундах затухания. Если игнорировать первую часть кривой затухания по замыслу, правильное различение типов металлов будет чрезвычайно трудным.

Аналоговые импульсные индукционные металлоискатели и версии на базе базовых микроконтроллеров идут еще дальше, поскольку не рассматривают саму форму сигнала, а усредняют ее в интегрирующем конденсаторе и используют конечное напряжение этого конденсатора, чтобы определить, был ли обнаружен металл.Это снизит значительный шум, создаваемый высоким коэффициентом усиления в каскаде усиления, но интегрирование сигнала удалит всю информацию, относящуюся к металлам. Вот почему обычные металлоискатели с импульсной индукцией так плохо разбираются. Сначала они выбрасывают почти всю информацию, суммируют то, что осталось, а затем говорят: «Эй, я, наверное, что-то обнаружил, но не спрашивайте меня, как и когда!».

График расхода на графике

Возможный график кривой разряда на входе нашей детекторной электроники можно увидеть на следующем рисунке.Красная кривая - это кривая разряда без цели, две другие кривые показывают разницу, когда цель находится в зоне досягаемости магнитного поля.

График импульсной индукционной характеристики для различных целей

В течение первых пяти микросекунд, когда кривая разряда находится на стадии 1 и стадии 2, сигнал ограничивается защитными диодами во входной цепи. После этого кривая медленно затухает, причем скорость затухания зависит от существования мишени и проводимости этой мишени.В верхней части кривой ферромагнитные металлы вызовут небольшую задержку сигнала, которая упадет ниже 0,7 В, тогда как цветные металлы сместят эту точку перехода немного раньше. Материалы с высокой проводимостью, такие как золото, серебро и медь, будут иметь крутой изгиб и быстро распадаться до нуля. Мы видим, что примерно через 30 микросекунд различение различных типов целей практически невозможно. Анализируя ряд этих кривых, можно сделать обоснованное предположение о материале цели, обнаруженной импульсным индукционным металлоискателем.Как и в случае со всеми металлоискателями, это обоснованное предположение, а не однозначный ответ, потому что размер, глубина, окружающие цели и реакция почвы могут изменить сигнал таким образом, что надлежащее различение невозможно.

Конструкция блока питания

Одной из основных проблем при разработке хорошего импульсного индукционного металлоискателя с цифровой обработкой сигналов является правильная конструкция источника питания. Система будет включать трех опытных пользователей, у каждого из которых будут свои собственные потребности. Пиковые токи в одной части источника питания не должны отрицательно влиять на другие части системы.Аналоговое и цифровое заземление также следует разделять, насколько это возможно. Этого нелегко достичь, если мы также хотим запитать всю схему от одной аккумуляторной батареи.

Подача катушек

Катушка, без сомнения, является самым большим потребителем тока в цепи. Импульсы, которые могут достигать нескольких ампер, генерируются включением и выключением катушки через полевой МОП-транзистор. Поэтому катушка должна питаться напрямую от аккумуляторной батареи. Ни один линейный регулятор или преобразователь постоянного тока в постоянный не будет иметь мощности для генерации этих коротких импульсов тока без серьезных последствий где-либо в системе.Мы можем использовать небольшой последовательный резистор и большой буферный конденсатор для защиты батарей от больших токов питания.

Источник аналогового усилителя

Аналоговый каскад усиления работает от двойного источника питания в диапазоне от ± 5 до ± 15 Вольт. Центр этих источников питания должен быть подключен к неподвижной стороне катушки и будет практически работать как аналоговая земля в цепи. Тогда плавающая сторона будет усилена относительно центра подачи.Наша конструкция первого каскада усилителя будет полностью дифференциальной, что снизит помехи, если аналоговый ноль не будет идеально стабильным.

Блок питания цифрового сигнального процессора

Цифровые сигнальные процессоры предназначены для работы при напряжении 3,3 В, 5 В или обоих. Я буду использовать более высокое напряжение питания по двум причинам. Во-первых, из прошлого опыта стало известно, что процессоры с питанием от 5 Вольт меньше проблем с помехами. Но главная причина в том, что модель DSP, которую я решил использовать, может использовать только самый быстрый режим преобразования АЦП, когда подключен источник питания на 5 вольт.Положение блока питания в общей схеме затруднительно. Чтобы переключить полевой МОП-транзистор, который управляет катушкой, в идеале линия нулевого питания DSP должна быть подключена к нулю полевого МОП-транзистора, который находится на внешнем конце источников питания. Но для правильной выборки аналоговых сигналов в каскаде усиления ноль DSP должен быть около нуля каскада усиления, который находится в центре источников питания. Поскольку с помощью дифференциального усилителя легче сместить уровни напряжения аналогового каскада, чем переключить полевой МОП-транзистор с произвольного уровня напряжения, мы подключим цифровые компоненты к отрицательной линии питания.Это также автоматически разделяет аналоговую и цифровую землю, что снижает проблемы с шумом.

Схема силовой части

Собрав все пожелания, проще всего построить силовую часть схемы, как на следующем рисунке. Катушка питается практически напрямую от аккумуляторной батареи. Я говорю «почти прямо», потому что для уменьшения пиковых токов используются небольшой резистор и большой конденсатор. Цифровые компоненты размещаются рядом с отрицательной линией питания. Линейный регулятор мощности, конденсаторы и диод должны предотвращать возврат слишком большого количества шума, создаваемого цифровыми компонентами, в аналоговую схему.Операционным усилителям аналогового усилителя для работы необходим двойной источник питания. Верхняя часть этого источника питания генерируется микросхемой LT1054 в конфигурации удвоителя напряжения.

Фактически, точка соединения R3, C3 и поисковой катушки действует как аналоговая земля. Этот уровень земли будет повышаться и понижаться во время каскада заряда и разряда конденсатора C3, но это не окажет отрицательного влияния на аналоговый усилитель, поскольку входная схема каскада усиления будет полностью дифференциальной.

Вы можете видеть, что клеммы + и - батареи определены как точка звезды. Так должно быть и при проектировании печатной платы. При наличии как можно более коротких общих линий между тремя основными потребителями (катушкой, процессором и аналоговым усилителем) вероятность помех между этими компонентами будет меньше.

Источник питания импульсного индукционного металлоискателя

Природа всегда стоит на стороне скрытого изъяна.

СЕДЬМОЕ СЛЕДСТВИЕ МЕРФИ

Информация о поиске драгоценных камней, золотых и серебряных руд

.


.

Энциклопедия геологоразведки Криса, ваш лучший источник информация о: золотые самородки, промывка золота, как спроектировать и построить свой собственный горное оборудование, поиск самородков, дноуглубительные работы на золото, поисковые книги, Калифорнийская разведка, 49ers, скальные гончие, инвестирование, акции горнодобывающих компаний, материнская жила, сульфиды, бирюза, украшения, серебро, золото, драгоценные камни, золотые хлопья, поисковые приключения, добыча собственного золота, наша геологоразведочная энциклопедия, самодельные шлюзовые ящики, самодельные земснаряды, поиск золота в Неваде, самодельные моечные машины и многое другое.я недавно опубликовал "Fists Full Of Gold", книгу о разведке, охватывает все, что вам нужно знать о поиске золота.

Базовая добыча россыпи
Вы когда-нибудь мечтали найти свои собственные золотые самородки? Проверять здесь, чтобы узнать об основах добычи россыпей - и о том, как вы можете найти свой собственная россыпь золота.Будь то очистка, промывка, обнаружение металлов, дноуглубительные работы или сухая мойка - вот целая серия страниц, которые составляют базовое руководство о том, как работает золотодобыча, и как вы можете принять участие.

Места на проспекте золота
Золото трудно найти, и вам нужно найти правильное место для поиска, если вы собираетесь успешно в поисках золота.Вот обширная информация о местах, где вы можете ищите россыпное золото, в том числе отличные места для кемпинга с семьей в Калифорнии, Аляске, Неваде и Аризоне и в другом месте.

Все о россыпной добыче
Самородки россыпи - цель многих старателей. Этот раздел содержит массу информации, в том числе информацию об исторических методы добычи россыпи, крупные самородки, как образуются самородки, знаменитая россыпь районы и многое другое.

Горняки Справочные страницы
Золотодобыча может немного технических вопросов, и это, кажется, порождает много вопросов. Хотите узнать, как добыть золото из черного песка? Интересно узнать о сульфидах, теллуридах и другие минералы, содержащие золото или серебро? Вся эта информация и гораздо больше находится здесь.

Соберите собственное горное оборудование
C
Вам действительно не по карману дорогое оборудование для поиска золотых самородков? Находятся Вы упорный энтузиаст DIY, заинтересованный в создании собственного самодельного горного оборудования? Проверьте здесь бесплатные планы и другая информация о конструкции по созданию собственного геологоразведочного оборудования и улучшению его у вас уже есть.Я сделал это, и Я дам вам прямую и честную информацию.

Криса Поисковые приключения
Вот мой опыт поиска золота, серебра и драгоценные камни. Я бываю по всему западу США и использую разнообразное оборудование, в том числе металлоискатели, земснаряд и другие геологоразведочные инструменты.

Сборщики минералов Страница
Хотите узнать больше о минералах? На этих страницах есть куча отличных фото и другой информации обо всем разном минералы, которые так важны в нашей жизни. Твердость, цвета, где они на этих веб-страницах можно найти и другие важные данные.

Уголок рокхаунда
Многие золотоискатели также интересуются охотой и коллекционированием драгоценных камней. и минералы - в нас есть немного камней.Здесь можно найти интересующую информацию горные собаки и коллекционеры минералов. Эти страницы включают комбинацию драгоценных камней ссылки, мой опыт и места для охоты за драгоценными камнями.

Золотая лихорадка История и азарт
История золотой лихорадки - это история рост и заселение планеты.В поисках богатства гнали молодых и крепких мужчин через опасные и трудные условия. Только некоторые стали богатыми, но все узнали о пионерском духе. Читайте о волнение от этой истории и их переживаний, в основном их собственными словами.

Драгоценный камень Криса, Серебро и золотые рудники
Владение собственным заявлением на добычу полезных ископаемых - одна из последних оставшихся прекрасных возможностей американцам.Зайдите сюда, чтобы совершить виртуальный тур по шахтам Криса и заявкам на золото, серебро и драгоценные камни. Посмотрите, что это такое в отдаленных уголках великой Америки. Запад.

Рекомендуемая
Металлоискатели
Для поиска золота:
Библиотека и книжный магазин
Там всегда есть чему поучиться.Вот большой список книг, которые я рекомендую на сайте Prospecting для коллекционирование золота, горных пород и минералов, геология, изготовление ювелирных изделий и т. д. Каждый выбор есть ссылка, по которой вы можете купить эти книги прямо на Amazon, если вы желание. Привет, если вы ищете отличную книгу по поиску золота, Проверить: Кулаки, полные золота, Крис Ральф

Добыча кварца и твердых пород
Шахтеры упорно трудились, добывая золото из твердых твердых пород кварцевые жилы и другие месторождения золота и серебра.Эти веб-страницы рассказывают, как они делали это в былые времена и как развивалась технология.

Поиск золота с помощью MXT
MXT - интересный многоцелевой металлоискатель, подходящий для различных сред, включая как разведку, так и общая охота за монетами и охота за сокровищами.

Инвестирование в золото и Добыча металлов
Находить и добывать собственное золото - это весело, но задумывались ли вы об этом? инвестировать в золото и серебро? Вот обсуждение инструментов инвестирования в золото и обсуждение инвестирования в акции золотых и серебряных рудников.Акции горнодобывающих компаний - это возможность с высоким риском, но с высокой прибылью. До тебя начните с некоторых вещей, которые вам следует знать.

Основы поиска золота и серебра
Ищущий ищет золото и серебро (или другие ценные материалы) и знания - это то, что вам нужно, чтобы помочь вам в ваш квест. На этих страницах представлена ​​основная информация, необходимая для поиска ваше собственное золото и серебро.

Всемирно известные золотые месторождения
Вот основная информация и история некоторые из крупнейших и наиболее продуктивных золотых регионов мира. Узнать о геология, история золотой лихорадки и другие важные аспекты величайшего золота несущие регионы на планете.

Страницы с образцами руды и самородков
Заинтересованы в том, чтобы увидеть что-нибудь хорошее фото, как выглядят разные виды руды? На страницах у меня есть изображения самородного золота и платины плюс множество различных руд для получения золота, серебро и медь, а также информация об этих рудах и их местонахождении.

отметка Поисковые приключения Твена
Молодой Сэм Клеменс (позже известный как Марк Твен) приехал в Неваду и заразился очень тяжелым случаем "Золота и серебра". Лихорадка ». Он стал старателем и разъезжал по Неваде и Калифорнии. поиск драгоценных металлов. К счастью, он писал лучше, чем в поисках золота.

Энциклопедия драгоценных камней
На этих страницах даны ответы на часто задаваемые вопросы о драгоценных камнях. Есть страницы и фотографии для всех типов отдельных драгоценных камней с изображением самые популярные камни, а также некоторые менее известные особые камни.

Сделайте свои собственные украшения
Некоторые старатели и горные собаки заинтересованы в переработке золота. и камни они находят в украшениях.Это специализированный вид искусства, но многие люди сделали все возможное, чтобы людям было проще попробовать. Взгляните и посмотрите, в чем дело.

Ознакомьтесь с моими последними поисками статей при подписке на:

Отличная разведка приключенческие видео и демонстрации продукции по адресу:

Хотите узнать немного больше о сумасшествии старатель, стоящий за этим сайтом? Что ж, вот еще немного обо мне и о том, как я попал в разведку: Крис ' Разведывательная история

Как сделать металлоискатель с радио

Вы можете сэкономить на металлоискателе, объединив портативное радио и несколько других компонентов. Это особенно рентабельно, если вы можете использовать переносной транзисторный радиоприемник, который у вас уже есть.

Металлоискатель можно сделать из радиоприемника и некоторых других деталей, которые могут у вас валяться.Эти системы работают, потому что они могут создавать электромагнитные поля, которые усиливаются или уменьшаются проводниками, такими как металлы.

Здесь вы узнаете, какие детали вам понадобятся для сборки металлоискателя из портативного транзисторного радиоприемника. Некоторые из этих схем проектирования довольно просты, в одном методе используются только радио и калькулятор. У вас также будет возможность собрать свою собственную печатную плату с помощью набора DIY.

Как сделать металлоискатель с радио? Источник: https: // www.academia.edu/372
  • /BASIC_CIRCUITRY_of_metal_detektor

    Есть несколько различных методов изготовления металлоискателя из радиоприемника. Один метод будет намного более продвинутым, в то время как другой метод может быть интересным проектом, чтобы познакомить вас с металлоискателями.

    Быстрый и простой метод

    Для этого потребуется очень мало инструментов и мало знаний об электронных компонентах. Все, что вам нужно, это радио, дешевый калькулятор и изолента.

    • Найдите работающее AM / FM-радио и небольшой пластиковый калькулятор
    • Отрегулируйте частоту радио, повернув его как можно вправо (высокие номера станций AM / FM)
    • Отрегулируйте громкость так, чтобы все, что вы могли слышать, было статичным
    • Включите калькулятор и приложите его к задней панели радиоприемника
    • Перемещайте калькулятор, пока статический тон не станет более постоянным.
    • Соедините магнитолу и калькулятор вместе

    Более эффективный метод

    Более эффективная конструктивная схема предполагает создание металлоискателя, аналогичного по конструкции металлоискателям, которые вы можете купить.Эти типы детекторов в конечном итоге будут более доступным вариантом, если вы потратите время на то, чтобы научиться строить систему.

    Эти металлоискатели потребуют постройки:

    • Катушка для поиска металлических деталей под землей
    • Электроника, соединяющая поисковую катушку с переносным транзисторным радиоприемником
    • Печатная плата для размещения электроники

    Ниже вы найдете инструкции о том, как собрать этот металлоискатель с помощью радио.У вас есть небольшая свобода в том, что касается проектной схемы, но вы захотите убедиться, что электронные компоненты, такие как резисторы и транзисторы. К счастью, у вас есть возможность купить набор для пайки своими руками, который немного упростит работу.

    Почему из радио можно сделать металлоискатель

    Многие люди недоверчивы, когда им говорят, что они могут сделать металлоискатель из радио. Хотя радиоприемники и металлоискатели служат очень разным целям, они действительно имеют много одинаковых компонентов.Это относительно простой процесс, сделанный своими руками.

    Любой металлоискатель должен состоять из следующих частей : большой катушки с проволокой и набора электроники. Катушка проволоки будет использована для изготовления круглого конца металлоискателя, направленного в сторону области поиска. Следовательно, эта часть называется «поисковой катушкой». Электроника сигнализирует о наличии металлического предмета.

    Металлоискатели работают, создавая электромагнитное поле через электрическую часть, называемую осциллятором.Изоляторы, такие как сухие камни, не вносят заметного изменения в электрическое поле, но проводники (например, металлы) вызывают усиление или уменьшение электромагнитного поля.

    Вам понадобятся как минимум три разных радиомодуля, чтобы вы могли извлечь необходимые компоненты из радиостанции. По крайней мере, одно из этих радиомодулей должно быть в рабочем состоянии, чтобы вы могли использовать усилитель для питания динамика.

    Вы извлечете следующие части из раций:

    • Транзистор
      • Этот компонент отвечает за усиление сигналов и включение и выключение напряжений
    • Конденсатор настройки
      • Это циферблат или ручка на радио
    • Резистор (ы)
    • Осцилляторы

    Какие инструменты мне понадобятся?

    Инструменты, которые вам понадобятся, будут зависеть от сложности проекта.По крайней мере, вам понадобится лента для соединения различных компонентов. Вам также понадобится доска из пластика, дерева или другого жесткого материала, если вы собираетесь построить поисковую катушку, которая будет обнаруживать металл, закопанный под землей.

    Самый простой вид металлического сектора:

    Более сложные конструкции:

    Вы даже можете купить комплекты для пайки металлоискателей, подобные представленному здесь. Это упростит сборку всех необходимых электрических компонентов для вашего проекта.Вам все равно придется покупать комплект для пайки и портативную радиостанцию ​​AM отдельно, но вам не придется беспокоиться о том, чтобы иметь нужные детали для изготовления печатной платы.

    Схема на одном транзисторе - самая простая конструкция

    Источник: https://www.academia.edu/372
  • /BASIC_CIRCUITRY_of_metal_detektor

    Есть много разных способов построить металлоискатель в домашних условиях. В простейших конструктивных решениях предусматривается создание единой транзисторной схемы. Эта схема позволяет спасти использованное портативное транзисторное радио , подобное тому, которое также можно найти здесь .

    Причина, по которой это работает:

    • AM-приемник обнаруживает два сигнала резонансной частоты
    • Если эти два сигнала разнесены менее чем на несколько кГц (килогерц), то можно услышать звуковой сигнал.

    Генераторы резонансной частоты являются самым основным типом металлоискателей, поскольку использует только одну поисковую катушку для целей обнаружения. По этой причине это также самая доступная технология обнаружения металлов b, что делает ее практичной в проектах DIY.

    В схеме с одним транзистором необходимо использовать только один генератор резонансной частоты.

    • Радиостанция AM выдает один из сигналов RF (резонансной частоты)
    • Портативный транзисторный радиоприемник принимает два сигнала и выдает звук

    Краткое описание строительства

    • Витки медной проволоки намотаны на жесткий материал
      • Это может быть дерево или пластик
    • Удерживайте витки обмотки на месте с помощью ленты
    • Микширование и усиление звука выполняет транзисторный радиомодуль
    • .

    В следующих разделах будут более подробные инструкции о том, как сконструированы отдельные компоненты металлоискателя.Ниже вы также узнаете, что вы можете найти комплекты для пайки металлоискателей, которые значительно облегчат вашу работу.

    Копаем глубже: частота металлоискателей - объяснение

    Создание поисковой катушки

    Источник: https://www.academia.edu/372
  • /BASIC_CIRCUITRY_of_metal_detektor

    Первый шаг будет включать создание поисковой катушки. Это замена маленькой круглой части на конце металлоискателя, которая отвечает за распознавание проводов и изоляторов.Далее будут построены части, которые действительно производят звук.

    Вы начнете с вырезания деревянного каркаса для поисковой катушки, в соответствии с этими инструкциями. «Формирователь» - это часть, в которой будет размещаться поисковая катушка. В приведенных здесь инструкциях говорится, что первым должен быть кусок дерева, вырезанный до 30 см в диаметре.

    • Затем вы нарисуете большой круг на деревянной доске, используя карандаш и циркуль.
      • Специальных требований к размеру круга нет.
        • Однако больший круг сможет сканировать металл на большую глубину под землей.
    • Нарисуйте круг поменьше внутри этого круга, не забудьте оставить зазор 2-3 дюйма между кругом

    Вырежьте круг с помощью пилы. Для этого хорошо подойдет ленточная пила, если она у вас есть. В конце вы намотаете медной проволокой по окружности круга. Инструкции зависят от источника, но в этих инструкциях требуется 20 витков эмалированного медного провода.Проволока должна быть максимально плотно прижата к деревянной доске.

    Необязательный шаг: добавьте щит Фарадея

    Добавление щита Фарадея к металлоискателю своими руками сделает устройство в целом более эффективным, но этот дополнительный шаг не является обязательным. Хотя это сделает ваш металлоискатель более эффективным, вам также необходимо сбалансировать затраты. Один из основных моментов проекта DIY - сэкономить.

    Щит Фарадея - это устройство, которое помогает уменьшить проблему сдвига частоты из-за влияния земли. Эта проблема возникает из-за того, что металлоискатель сканирует землю параллельно земле. Это имеет тенденцию смещать частоту осциллятора.

    Необходимые материалы:

    Начните с разрезания алюминиевой фольги на кусок шириной 3 дюйма и достаточной длины, чтобы покрыть почти всю окружность поисковой катушки. Обязательно оставьте не менее 1-2 дюймов свободного пространства по окружности поисковой катушки. Затем добавьте 4 дюйма неизолированного провода на одном конце под алюминиевой фольгой.

    Затем приклейте щиток на место. Убедитесь, что клей высохнет должным образом, поместив всю поисковую катушку на плоскую поверхность, а затем накрыв ее тяжелым предметом, например книгой. Оставьте хотя бы на час, чтобы клей высох. После того, как клей высохнет, вы подключите другой конец 4-дюймового неизолированного провода к заземлению контура.

    Изготовление неметаллической ручки

    Вы будете использовать два разных генератора, чтобы отметить обнаружение металла.Один из них будет поступать по радио. Один из них будет помещен в поисковую катушку, а другой - на конец деревянной ручки.

    Если вы собираетесь сконструировать ручку для удержания металлоискателя, тогда ручка должна быть изготовлена ​​из неметаллического материала. Это связано с тем, что частота, передаваемая генератором, увеличивается, когда он находится где-то рядом с металлической частью. Использование металлической опорной ручки в первую очередь лишит детектор цели.

    Подходящие кандидаты для материалов ручки включают:

    Деревянная / пластиковая ручка должна быть сконструирована таким образом, чтобы ею было удобно пользоваться.По габаритам особых требований нет, но нужно иметь в виду, что устанавливать радиогенератор придется в удобном для электромонтажа месте.

    Деревянная ручка будет соединена с центром петли поисковой катушки. Нет никаких требований относительно того, какие материалы или методы вы используете для прикрепления ручки к поисковой катушке. Лента - это простой и эффективный способ прикрепить деревянную ручку к катушке.

    Электронику следует собирать и хранить в герметичных контейнерах

    Вам предлагается собирать электронику в герметичных контейнерах и хранить их в этих контейнерах.Это поможет избежать повреждений от влаги и пыли. Не нужно слишком фантазировать; Вы можете использовать такие герметичные пластиковые контейнеры для пищевых продуктов, чтобы хранить детали металлоискателя. Вы можете поместить аккумулятор в один контейнер, а электронику - в другой.

    Как собрать электронику с поисковой катушкой

    Вы создадите генератор для электронной части поисковой катушки. Терминология звучит довольно сложно, но осциллятор - это просто устройство, создающее электромагнитное поле.Это электрическая цепь, которая может быстро включаться и выключаться, что делает ее эффективным компонентом для разделения проводников и индукторов.

    Генератор может быть построен с использованием транзистора и нескольких резисторов. В радиоприемнике все эти электрические компоненты уже соединены вместе, образуя цепь. Обычный металлоискатель использует только один осциллятор, но этому сделай сам нужно будет использовать два разных осциллятора, чтобы обнаруживать изменение в банкноте при обнаружении металла.

    Соединение электроники металлоискателя вместе

    Задача соединения электроники металлоискателя вместе потребует от вас знаний о том, как построить и подключить цепь. Для этих соединений вы воспользуетесь проволокой и металлической пайкой. Если у вас еще нет набора для пайки, вы можете легко найти его в Интернете, как в случае с набором паяльника Anbes.

    Для печатной платы рекомендуется использовать пластиковый лист , такой как здесь .

    • Просверлите отверстия в том месте, где будут размещены провода компонентов
    • Соедините концы электрических компонентов с помощью паяльника
    • Электропроводка будет проложена под самодельной платой
    • .
    • Поместите электронику в водонепроницаемый бокс

    Как собрать монтажную плату для металлоискателя?

    Как было сказано ранее, сборка электрических компонентов металлоискателя требует определенных знаний в области пайки и электроники. Если вы новичок в сборке электроники, не отчаивайтесь от создания металлоискателя своими руками.

    В Интернете можно найти интерактивные ресурсы по созданию электроники для металлоискателей. Одним из таких ресурсов является данное руководство для набора для пайки металлоискателя своими руками. Более подробная информация об этом наборе, в том числе о том, где его купить, будет включена в один из разделов ниже.

    Вот несколько советов о том, как собрать печатную плату и электронные части металлоискателя:

    • Найдите принципиальную электрическую схему, подобную той, что приведена в этом руководстве.
      • Это объясняет, как переключатель замыкается и ток течет по цепи.
      • Цепь должна быть построена аналогично схеме, чтобы она могла колебаться на резонансной частоте.
    • Начните , установив транзистор на печатную плату
    • Компоненты будут установлены в соответствии с принципиальной схемой печатной платы
    • .
    • Затем вставьте концы поисковой катушки в печатную плату
    • .

    Инструкция по эксплуатации набора для пайки металлоискателя может пригодиться даже в том случае, если вы решите построить с нуля без набора.В нем рассказывается о конкретных электрических деталях, которые вам нужны, и о том, как их собрать.

    Как использовать металлоискатель

    Для того, чтобы использовать металлоискатель, вам необходимо подключить магнитолу к аккумулятору. Затем вы отрегулируете громкость усилителя динамика. Продолжайте регулировать громкость, пока не услышите ноту из динамика.

    Вы сможете определить, когда металлоискатель обнаружил кусок металла, закопанный под землей.Нота из динамика должна оставаться в постоянном состоянии, пока не будет обнаружен металл. Любое изменение в примечании будет указывать на место, где металл закопан под землей.

    Упростите процесс с помощью набора для пайки металлоискателя

    Соединение электроники - это, пожалуй, самая сложная часть сборки металлоискателя с радио. Этот процесс требует, чтобы вы немного разбирались в построении электрической цепи, а также тщательно продумывали расположение компонентов.

    Эту задачу можно значительно упростить с помощью набора для пайки металлоискателя Elenco K-26. Этот комплект специально разработан для использования с AM-радио. В комплект входит печатная плата, электрические компоненты и инструкция.

    Согласно инструкции по сборке и эксплуатации, в комплект входят следующие электронные компоненты:

    • 2 резистора
    • Горшок с 1 обрезкой
    • 2 конденсатора
    • 1 транзистор
    • Переключатель
    • Аккумуляторная защелка

    Инструкции показывают вам, как именно использовать набор для пайки, поэтому вам не обязательно применять предварительные знания, как если бы вы строили с нуля. В комплект также входят подробные инструкции по сборке печатной платы.

    Если вы поместите AM-радио рядом с генератором, он будет издавать звуковой сигнал, когда устройство находится рядом с металлом. При необходимости вам понадобится напильник или лезвие бритвы, чтобы удалить эмаль с проволоки. В комплект поставки этого комплекта не входит паяльник, но вы можете найти в Интернете такие комплекты, как здесь.

    Даже если у вас есть план относительно того, как именно вы хотели бы сконструировать свой комплект для самодельного металлоискателя, вы все равно можете воспользоваться набором для пайки металлоискателя.Этот комплект поставляется с рядом полезных компонентов по невысокой цене, в том числе печатной платой, проводом и несколькими электрическими компонентами.

    Какого размера должна быть поисковая катушка на металлоискателе?

    Поисковая катушка большего размера позволит вам обнаруживать металлы на большей глубине с некоторыми заметными оговорками. Вы должны выбрать размер своей поисковой катушки в зависимости от того, какой тип материалов вы ищете. В противном случае вы можете построить металлоискатель неэффективным способом, потратив на материалы больше денег, чем нужно. Это руководство было адаптировано на основе исследований, проведенных в Хартумском университете.

    Мини-катушки / Снайперы


    Наименьший размер поисковой катушки, который вы можете сделать и при этом сохранить ее эффективность, по крайней мере, для некоторых целей, это около 5 дюймов в диаметре . Они хорошо работают, чтобы отличить металлические предметы от других материалов в местах с большим количеством мусора, например, на свалке. Они не будут обслуживать большинство обычных операций по обнаружению металлов, таких как поиск металлических предметов, закопанных в парке.

    Малые поисковые катушки


    Поисковые катушки диаметром 5–8 дюймов используются для обнаружения металла в местах с большим количеством другого мусора, а также в местах с густой растительностью или пересеченной местности. Поисковые катушки такого размера предпочтительны среди тех, кто ищет что-то портативное. К сожалению, они все еще достаточно малы, чтобы их реально можно было пройти под землей, чтобы обнаружить металл.

    Средние поисковые катушки


    Поисковые катушки 8-11.Диаметр 5 дюймов представляет собой своего рода универсал , когда дело доходит до полезности. Катушки этого типа подходят для общих целей, например, для обнаружения металлов, закопанных под парком или на пляже. Это будет хороший диапазон размеров мишени для вашего металлоискателя, сделанного своими руками.

    Большие поисковые катушки


    Поисковые катушки считаются большими, если их диаметр составляет 11,5–24 дюйма. Существует небольшое заблуждение, что поисковые катушки большего размера всегда дают лучшие результаты. Этот сигнал поисковой катушки может не попасть так глубоко под землю, как вы думаете, если вы работаете в областях с высокой степенью минерализации почвы. Их также может быть немного сложнее и дороже построить, чем поисковую катушку среднего размера.

    Большие поисковые катушки станут хорошим выбором для вас, если вы планируете следующие виды деятельности:

    • Поиск тайников для монет
    • В поисках артефактов / других глубоко захороненных реликвий
    • Обыск большой площади, например, поля фермы или пастбища, за более короткий промежуток времени

    Копаем глубже: как работают поисковые катушки

    Какой металлоискатель самый простой в изготовлении?

    Более сложные конструкции, перечисленные выше, не идеальны для тех, у кого нет опыта пайки и сборки схем.Как это сделать, научит комплект для пайки металлоискателя, при условии, что паяльник нужно покупать отдельно.

    Самый простой металлоискатель следует конструктивной схеме, в которой калькулятор и портативное радио используются для изготовления металлоискателя. Вы будете использовать портативное радио с батареей, например DreamSky Pocket Radio. Вам также понадобится калькулятор с батареей, например Texas Instruments TI-30Xa. Калькулятор должен работать от батареи, а не от солнечной батареи.

    Самая простая схема проектирования включает простое соединение радио и калькулятора. Перед тем, как соединить магнитолу и калькулятор вместе, переключите радио на диапазон AM и настройте его вправо, пока не услышите только статические помехи, а не музыку.

    Тогда вы будете :

    • Выровняйте батарейные отсеки каждого устройства так, чтобы они были задними сторонами
    • Включите калькулятор
    • Найдите металлический предмет, чтобы проверить металлоискатель
    • Вы должны заметить изменение статического звука, который звучит почти как звуковой сигнал
    • Если вы не слышите звуковой сигнал, отрегулируйте положение калькулятора до тех пор, пока вы не сделаете

    Вы можете упростить обращение с этим металлоискателем, добавив деревянную или пластмассовую штангу и приклеив к ней калькулятор и переносное радио.Это упростит перемещение металлоискателя.

    Этот калькулятор и радио-металлоискатель подойдут для идентификации крупных металлических предметов, но вы, скорее всего, не сможете обнаружить мелкие предметы, такие как монеты, под землей. Это связано с тем, что в эту конструктивную схему не добавлена ​​поисковая катушка из медного провода.

    Если вам нужен детектор с немного большей мощностью, вам рекомендуется попробовать построить детектор с присоединенной поисковой катушкой из медного провода, как обсуждается в этой статье.Стандартная поисковая катушка имеет диаметр около 8-11 дюймов. Он должен быть достаточно большим, чтобы обнаруживать большинство металлических предметов под землей и вблизи поверхности.

    Кори Хааснот - писатель, предприниматель, энтузиаст поиска металлов, антиквариат, коллекционер монет и основатель Treasure Seekr.

    DIY Металлоискатель (Au, Ag, Fe) в App Store

    Приложение предназначено для подключения простых схем металлоискателя к iPhone через разъем для наушников в телефоне.Схемы самодельных металлоискателей ЧРЕЗВЫЧАЙНО просты и могут быть составлены кем угодно, даже тем, кто никогда не держал в руках паяльник. Металлодетекторы могут обнаруживать черные и цветные металлы (включая золото и серебро) и могут различать их (с дискриминацией). Положительное число означает, что это черный металл, а отрицательное число - цветной. Цифры, отображаемые на экране, НЕ являются «идентификатором цели» или VDI, как на фирменных металлоискателях. Первая схема (БЕЗ ЧИПа) называется «Очень простой» металлоискатель (MD1), а вторая - «Чувствительный» металлоискатель (MD2).

    «ОЧЕНЬ ПРОСТОЙ» ДЕТЕКТОР МЕТАЛЛОВ ЯВЛЯЕТСЯ ПРОСТОЙ СХЕМОЙ ФАКТИЧЕСКОГО, РАБОЧЕГО ДЕТЕКТОРА МЕТАЛЛОВ, ПОТОМУ ЧТО ТОЛЬКО СОСТОИТ ИЗ ЦЕПИ LC И ДВУХ РЕЗИСТОРОВ, ЕСЛИ ВЫ НЕ СЧИТАЕТЕ В IPHONE :).

    Основной частью устройства является LC-цепь. Очень важна стабильность его параметров. Они постоянно колеблются при малейших перепадах температуры. Причем индуктивность изменяется при малейших изменениях геометрии катушки индуктивности. Эти изменения постоянно корректируются приложением.Параметры внутренних схем iPhone и переходника для наушников тоже могут колебаться, но они стабилизируются примерно через 2-3 минуты после включения сигнала (следовательно, металлоискатель должен работать непрерывно во время поиска).

    Диапазон частот 3-14 кГц. Частоту можно выбрать, подбирая емкость конденсатора в LC-контуре. После изменения емкости или индуктивности, при первом запуске или при изменении температуры воздуха (например, когда вы вышли на улицу) нужно включить поиск резонансной частоты.

    Поиск с помощью металлоискателя не так прост, как может показаться, и иногда может быть смертельным. Поэтому изучать эту тему необходимо на специализированных сайтах. Обязательно поэкспериментируйте с монетой, положенной на землю.

    БЕСПЛАТНЫЕ ВЕРСИИ МЕТАЛЛИЧЕСКИХ ИЗВЕЩАТЕЛЕЙ ОГРАНИЧЕНЫ ПОРОГОМ ЗВУКОВОГО СИГНАЛА И ИНДИКАТОРА. ЭТО ЗНАЧИТ, ЧТО МОЖНО ОБНАРУЖИТЬ МЕТАЛЛ ПО ЦИФРАМ (УМЕНЬШЕННЫЙ РАЗМЕР ШРИФТА) НА ЭКРАНЕ IPHONE, НО ОН НЕ МОЖЕТ БЫТЬ СЛЫШЕН ИЛИ УВИДЕН В ПЕРИФЕРИЧЕСКОМ ЗРЕНИИ, ЕСЛИ НЕ СМОТРИТЕ НА ЭКРАН НЕПОСРЕДСТВЕННО.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
