Содержание:
Отличной основой для прибора станет китайский мультиметр.
Для поиска арматуры в стене, например, это идеальный вариант. Мультиметр, если его нет, можно заказать в интернете, стоит он дешево. Помимо мультиметра, понадобится еще и эмалированная медная проволока 0,3 мм толщиной. А еще нужно найти скотч, клей, термоусадку, трубку для поисковой штанги, фрагмент деревяшки.
Вот как изготовить прибор.
Готовый прибор следует опробовать на местности.
Его надо установить в режим «звуковой прозвонки» (проверки диодов). Индикатор будет уходить за пределы, показывая высокое сопротивление. Можно запускать поиск. Как только катушка «увидит» металл, изменится ее индуктивность. И на индикаторе это будет выражено значением.
Чтобы повысить чувствительность агрегата, пару витков с катушки можно смотать, и порог срабатывания повысится. Но только высокие значения могут быть исходными, при поиске металлов они могут уменьшаться. Важно понимать, что индуктивность катушки мультиметр не измеряет, он только дает реакцию на всплески изменения токов.
Потому для более корректного поиска надо, чтобы катушка все время пребывала в движении. Если же металл в нее попал, но стоит без движения, катушка будет давать высокие показатели, но как только начнется движение, металлоискатель «увидит», наконец, металл.
Все что нужно сделать так это поисковую катушку металлоискателя.
Для этого берем провод 0,3 мм.
В доску вбиваем 2 гвоздя и на них наматываем 150 витков.
Далее снимаем намотку, фиксируем кусочками проволоки.
Подключаем щупы китайского мультиметра к катушке, предварительно отчистив контакты от эмали.
Мультиметр устанавливаем в режим проверки диодов. На этом все, металлоискатель говтов.
Для проверки поднесите металлический предмет и показания тестера сразу изменятся.
Металлоискатель (он же металлодетектор) нужен для обнаружения металлов, это логично. Причем обнаружения как в грунте, так и в воде, и в стене, и даже в человеческом теле. Если заглянуть в историю, невозможно пропустить такой момент – в 1881 году Шарль Гито, человек с психическим диагнозом, выстрелил в спину американскому президенту Джеймсу Гарфилду. И последний пережил бы ранение, если бы пулю вовремя нашли и достали. Врачи тогда могли только пальпировать зоны тела, и это не привело к находке. И тогда Александр Белл, тот самый, что изобрел телефон, принес к постели президента собственный металлодетектор.
Впрочем, это мало помогло: кровать, на которой лежал умирающий, была железной, что мешало прибору.
Тогда дело завершилось трагедией, но послужило уроком последующим изобретателям. Поступил более серьезный запрос (по масштабам) – нужно обнаруживать сухопутные мины, а значит, нужен прибор, который будет с этим справляться. До этого для такой задачи существовал только щуп, специальный шомпол на ручке от швабры. Саперу помогало собственное чутье, остальное – почти не решало. Но процесс был запущен, и металлоискатели стали совершенствоваться.
Все они, с того времени и по сей день, работают примерно одинаково. Они действуют и как излучатели, и как регистраторы. Излучают они, соответственно, электромагнитные волны, а регистрируют – отраженный сигнал или возмущение. Досмотровые металлодетекторы организуют вихревые токи, регистрируя их возмущение, а их, в свою очередь, вызывают именно металлические сигналы.

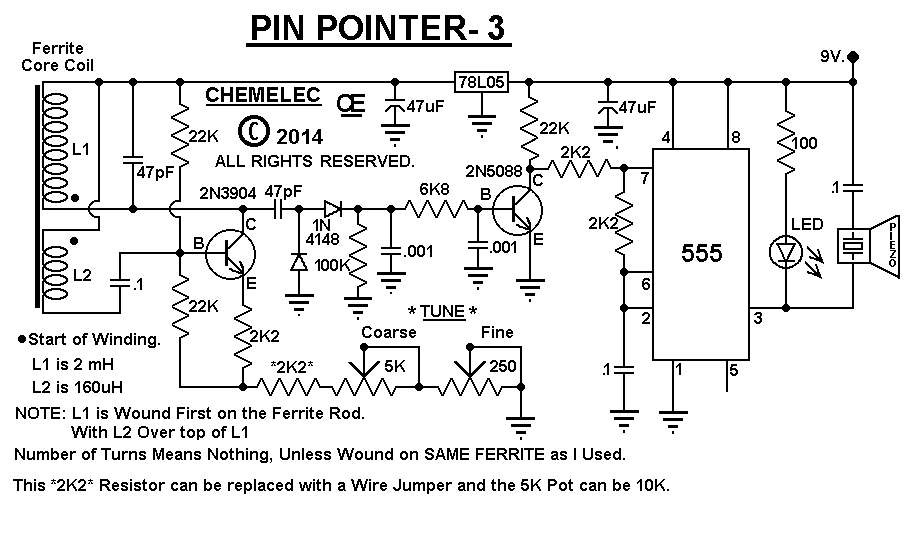

Те же пинпоинтеры, а также подводные металлодетекторы работают по тому же принципу.

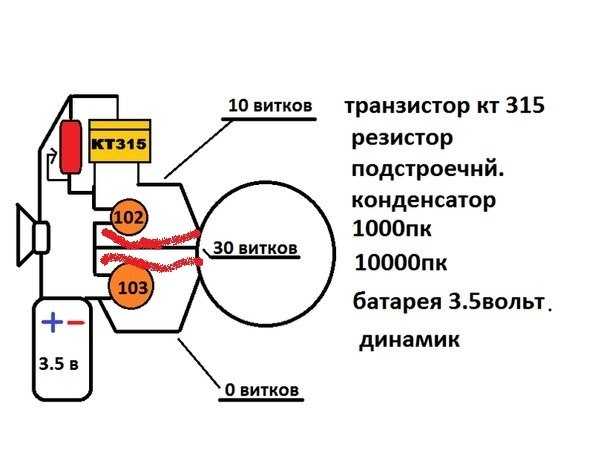

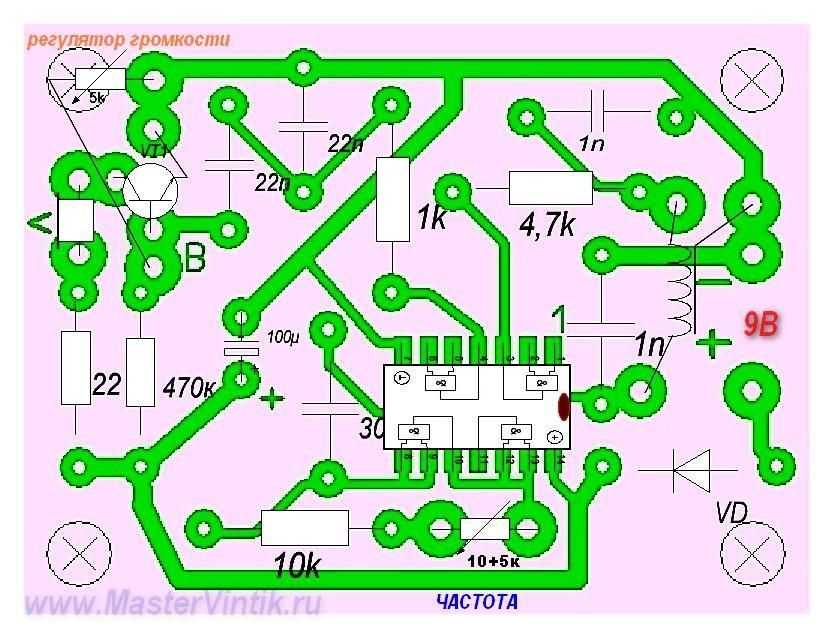

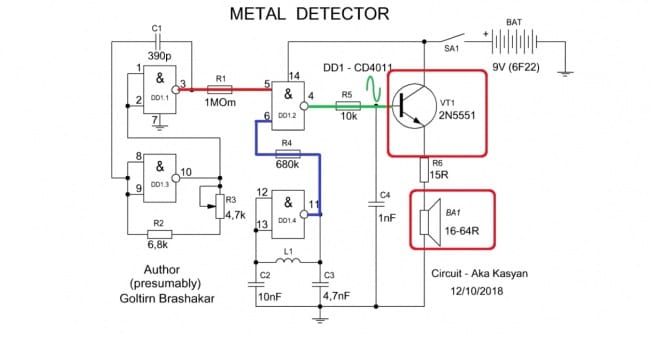

Чтобы изготовить простое устройство (а самодельные искатели вряд ли назовешь сложными), можно сделать это практически из подручных средств. Обычно основой становятся детали из радиоприемника. Это соответствует концепции прибора – передавать сигнал, где с помощью магнитных импульсов чувствуются металлические предметы. Обычно чувствуются в земле, и ищут их там чаще. То есть работает простой прибор по принципу «прием-передача», довольно примитивен он конструктивно. Но главное, чтобы справлялся с задачей.

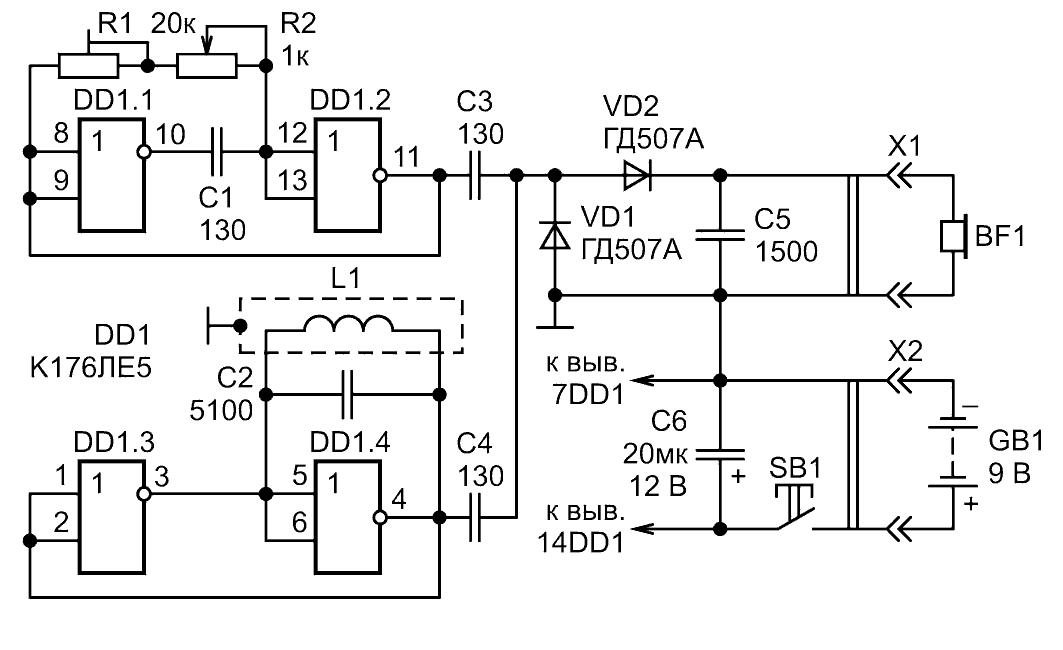

Более сложная схема металлоискателя своими руками для чайников предлагает сделать устройство на основе мультиметра. Прибор можно использовать практически любой, например, дешевый китайский из интернет-магазина.
Схема создания девайса своими руками выглядит так:
Чтобы проверить работоспособность устройства, сделанного своими руками, нужно установить его в режим прозвонки и опробовать на местности. Когда катушка детектора окажется поблизости от металла, изменится ее индуктивность, и индикатор мультиметра начнет показывать высокое сопротивление.
Лучше всего металлоискатель на основе мультиметра работает, если пребывает в постоянном движении
pub/59olb8Первым делом нужно сделать поисковую катушку металлоискателя. Для этого берем провод 0,3 мм.
В доску вбиваем 2 гвоздя и на них наматываем 150 витков медной проволоки.
Снимаем намотку, фиксируем кусочками проволоки, формируем катушку в виде круга.
Подключаем щупы китайского мультиметра к катушке, предварительно отчистив контакты от изоляции.
Мультиметр устанавливаем в режим проверки диодов. На этом все, металлоискатель готов.
Для проверки поднесите металлический предмет и показания тестера сразу изменятся.
Мультиметр в режиме прозвонки диодов выдает на щупы переменный ток, так как изначально не знает полярность подключенного диода. Данный переменный сигнал производит в катушке резонанс и считывает его значение. Как только в катушке появляется металл — это меняет ее индуктивность, что и считывает тестер.
У данного прибора есть один недостаток: он работает в импульсном режиме, и, поэтому, необходимо двигать постоянно предмет, чтобы его обнаружить. Так как если металл в катушке остается, но не двигается, тестер выдает «0» или низкие значения.
Дополним наш металлоискатель поисковой штангой, для удобство использования. Берем пластиковую водопроводную трубу и немного сгибаем снизу.
На торце трубы делаем прорез и отверстие для катушки.
Крепим катушку.
Тестер закрепим скотчем.
При обнаружении металлических предметов, на дисплее отображаются показания прибора.
Смотрим видео:
Все что нужно сделать так это поисковую катушку металлоискателя. Для этого берем провод 0,3 мм.
В доску вбиваем 2 гвоздя и на них наматываем 150 витков.
Далее снимаем намотку, фиксируем кусочками проволоки.
Подключаем щупы китайского мультиметра к катушке, предварительно отчистив контакты от эмали.
Мультиметр устанавливаем в режим проверки диодов. На этом все, металлоискатель говтов.
Для проверки поднесите металлический предмет и показания тестера сразу изменятся.
Мультиметр в режиме прозвонки диодов выдает на щупы переменный ток, так как изначально не знает полярность подключенного диода. Данный переменный сигнал производит в катушке резонанс и считывает его значение. Как только в катушке появляется металл — это меняет ее индуктивность, что и считывает тестер.
У данного прибора есть один недостаток: он работает в импульсном режиме, и, поэтому, необходимо двигать постоянно предмет, чтобы его обнаружить. Так как если металл в катушке остается, но не двигается, тестер выдает «0» или низкие значения.
Дополним наш металлоискатель поисковой штангой, для удобство использования.
Берем пластиковую водопроводную трубу и немного сгибаем снизу.
Выпилим прощелину и отверстие для катушки.
Закрепим плотно ниткой.
Сделаем отвод к мультиметру.
Тестер закрепим скотчем.
Соединим со шумами.
Теперь можно пользоваться.
Если приноровиться, то поиск идет отлично, даже закопанных в землю металлов.
Настраивать устройство на разные задачи совсем непросто. Потому что в учет придется брать немалое количество критериев, например, грунт.
Разберем, что такое отстройка грунта.
А вручную настройки от грунта делают, ставя баланс грунта на деление нуля.По сути, к каждому металлодетектору идет своя инструкция. Если это классный прибор, и в нем есть маска дискриминации, она может быть настроена на игнорирование каких-то цветных металлов – меди, например. Металлодетекторы могут давать реакции на серебряные чешуйки, которые залегают глубоко, уже в границах отрицательного диапазона. А ржавые предметы техника частенько путает с медными монетками.
Кстати, выбирать устройства, ориентирующиеся только на поиск золота, эксперты не советуют. И, вообще, не стоит делать узкие настройки, могут быть сбои и ошибки. На крупные предметы настроить прибор можно, но вот понять, где точно находится предмет, сложно – придется копать.
Можно настроить на мелкие предметы, но нужно быть готовыми к многочисленным помехам, исходящим от почвы, то есть к ложным сигналам.
Самодельные приборы обычно проверяются на практике. Хотя, если это просто смартфон с приложением, настройки там будут точнее, но не всегда они срабатывают.
По сути, это удешевленный вариант профессионального искателя Clone PI-AVR, только вместо ЖК дисплея применяется линейка светодиодов. Это не так удобно, но по-прежнему позволяет контролировать глубину залегания артефактов.
Оптимальный по цене вариант — на микросхеме CD4066 и микроконтроллере ATmega8.
Разумеется, под это решение есть и макет печатной платы, только кнопки управления выносятся на отдельную панель.
Программирование ATmega8 — это тема отдельной статьи, если вы работали с такими контроллерами, никаких сложностей не возникнет.
Мощный металлоискатель Clone PI W, сделанный своими руками, позволяет находить металл не глубине более метра, правда без дискриминации.
Похожая схема на контроллере ATmega8 называется «Шанс». Принцип работы аналогичный, только появилась возможность отсеивания (частичной дискриминации) черных металлов.
Также проработан рисунок печатной платы, который можно с успехом заменить классической «макеткой» для Ардуино
Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши труды окупаются найденными монетами, которые могут оказаться золотыми.
Особенность «Терминатора» состоит в разнесении приемной и передающей катушек. Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему).
Приемная катушка располагается внутри, 48 витков диаметром 100 мм.
Настройка производится с помощью осциллографа, после достижения оптимальных результатов по амплитуде, обмотки фиксируются в корпусе с помощью заливки эпоксидной смолой.
Затем производится опытная практическая настройка переключателя дискриминации. Для этого используются реальные объекты из различных металлов, а на переключателе режимов наносится их тип (после проверки).
Радиолюбителями прорабатывается усовершенствованный вариант «Терминатор 4», но практического экземпляра еще нет.

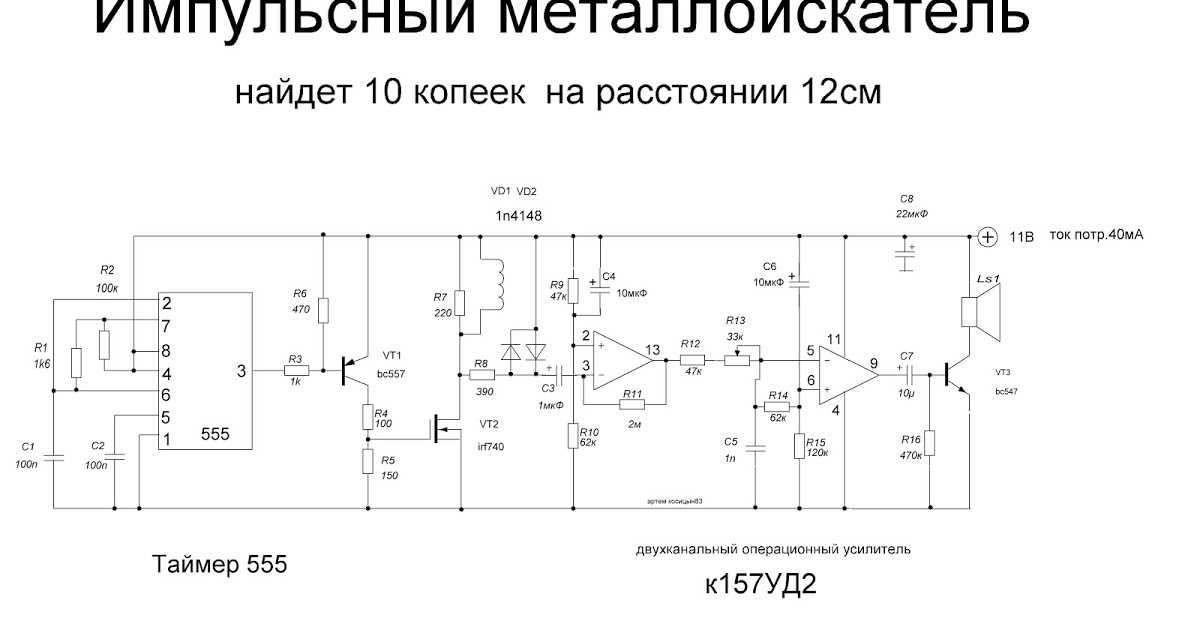

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель «Пират» Его также легко сделать своими руками, подробная инструкция в двух вариантах:

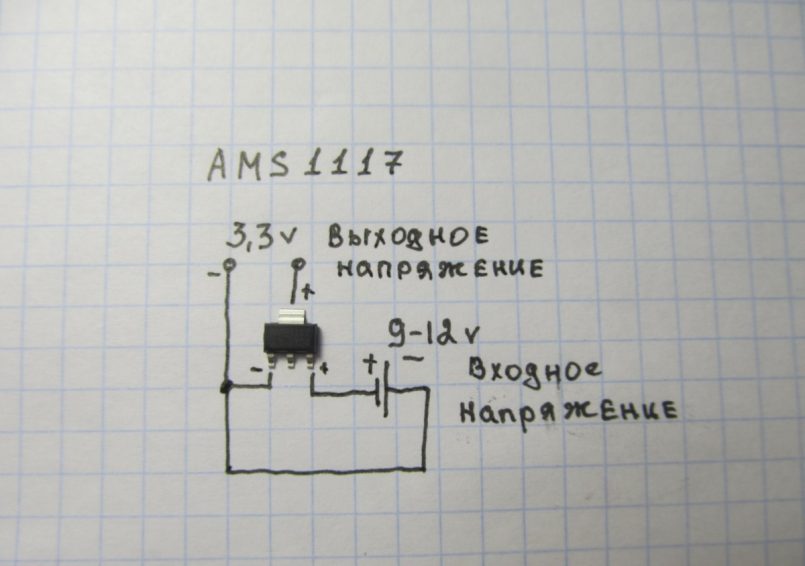

Питание желательно приблизить к 12 вольтам, поскольку качество работы зависит от напряжения.
Печатные платы уже опробованы, оба варианта на иллюстрации.
Катушка (в данном случае одна) изготавливается из той же трансформаторной проволоки 0.5 мм. Оптимальный диаметр 20 мм, количество витков 25. Поскольку мы делаем металлоискатель «Пират» своими руками, внешний дизайн отходит на второй план. Подойдут любы материалы, которые вы готовы были выбросить.
Рукоятку лучше выполнить разъемной, для удобства транспортировки. Помним, что использование металлов недопустимо.
Чувствительность регулируется двумя переменными резисторами в реальном времени, при проведении поиска. Никакая точная подстройка генератора не требуется.
А если вам удастся качественно загерметизировать корпус, можно заняться поиском «сокровищ» в пляжной полосе прибоя, и даже на дне водоема.
Подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.
Такое прозвище получено из-за характерной формы площадки, на которой расположены катушки индуктивности.
Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек, создается индукционный баланс. Стоит попасть в электромагнитное поле постороннему предмету, обладающему электропроводимостью, как баланс поля разрушается.
Генераторы реализуются на микросхемах NE555. На иллюстрации изображена типовая схема такого прибора.
Катушка для металлоискателя (их две, на схеме: L1 и L2) делается своими руками из провода сечением 0.5–0.7 мм². Идеальный вариант — трансформаторная обмоточная медная жила в лаковой изоляции (извлекается из любого ненужного трансформатора). Характеристики не обязательно выдерживать с ювелирной точностью, при одном условии: катушки должны быть одинаковыми.
Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки прихватываются монтажной нитью, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков будет сбивать схему с настроенного баланса.
