Мельница своими руками для сада (46 фото): детали конструкции и этапы сборки

Одно из наиболее популярных у дачников изделий – мельница для сада своими руками сделанная из древесины

Увидев у соседа весело крутящийся ветряк, мы невольно задумываемся о том, чтобы сделать мельницу своими руками для сада, и чтобы была она не хуже, чем у соседа. От задумки до воплощения путь недолгий, главное запастись необходимым материалом, определиться с размерами, а как ее построить, мы вас научим.

Содержание

Первые шаги

Понимая, что не каждый из вас опытный столяр и грамотный инженер, мы решили провести пробный урок. Давайте построим декоративную ветряную мельницу небольшого размера, пусть это будет наша генеральная репетиция перед настоящим представлением. Создание маленькой копии поможет вам набить руку и избежать досадных ошибок при возведении масштабного проекта.

Мельница с ветрилом, который уравновешивает конструкцию крыльев и используется для поиска ветра в случае, если вы делаете вращающуюся модель

Естественно, нам понадобятся настоящие инструменты и материалы. Что следует приготовить?

Мельницы, которые предназначены для установки в саду, могут выполнять только декоративную функцию, а могут, помимо этого, использоваться для чего-нибудь еще – всё зависит от их типа и функционального назначения

Инструменты

• пила или лобзик
• шурупы
• шлифовальная машинка
• шайбы, болт (длину болта высчитываем, складывая толщину вагонки на скате крыши, и прибавляем к ней толщину двух реек для лопастей)
• металлический стержень
• гвозди
• дрель
• карандаш
• рулетка
• шуруповерт

Основные инструменты для изготовления мельницы

Материалы

для корпуса мельницы:

• лист фанеры, ДСП или широкая доска
• 4 деревянных бруска длина – 60-70 см, сечение 3х3 или 5х5
• деревянные рейки 2 шт. , длина – 60-70 см, ширина 3 см
• любой материал для обшивки мельницы (вагонка, рейки)

Чаще всего декоративные мельницы для сада делают деревянными, потому что этот природный материал лучше всего способен вписаться в любой ландшафтный дизайн садового участка

• материал для планок лопастей (вагонка, рейки)
• деревянные уголки (длина 60-70 см, сторона 3 см)

Такая мельница смотрится уместно в любом саду, притягивая к себе внимание прохожих, и вызывает искренний интерес гостей, навестивших вас

для крыши

• лист фанеры, ДСП
• 3 рейки (длина вымеряется при сборе крыши, но не менее 50 см)
• саморезы

Подготовив исходные материалы, приступаем к выпиливанию деталей.

Схема крепления лопастей

Чертеж «тела» мельницы

• Из фанеры или ДСП выпиливаем два основания: нижнее 50х50 см и верхнее 40х40 см.
• Расчерчиваем на основаниях диагональный крест и в его центре просверливаем отверстия.
• С помощью саморезов крепим рейки к углам нижнего основания, отступив от каждого края 2-3 см.

Лучше всего установить мельницу на цементный помост или другой надежный материал, не проводящий влагу из почвы, например, декоративный камень или мощение

• Вставляем в отверстие дополнительную рейку, она поможет нам в сборке каркаса.
• Накладываем на вершины реек верхнее основание и закрепляем его на саморезы.
• Обшиваем каркас вагонкой (горизонтально), подгоняя каждую планку по ширине стороны, на которую она крепится, лишнее отпиливаем.

Мельница-домик для вашего ребенка

• Приступаем к строительству крыши. Выпиливаем из фанеры или ДСП два ската (равнобедренные треугольники). Размер сторон треугольников выбираем произвольно, но ориентируясь на гармоничное сочетание его с каркасом.

Алея из декоративных ветряков на вашем участке имитирует мини-ферму

• Соединяем скаты рейками по бокам и верху, чтобы получился объемный треугольник.
• Крепим крышу к основанию, прикручивая рейки саморезами.
• Проделываем в лицевом скате крыши отверстие.
• Собираем лопасти. Две рейки выкладываем крестовиной, проделываем сквозное отверстие в центре креста, по диаметру равное отверстию в крыше.

Яркий цвет мельницы привлечет еще больше внимание к вашему двору

• Пропускаем болт через отверстие в крестовине и отверстие в крыше. Закрепляем его шайбами с двух сторон и гайкой.
• Берем маленькие гвозди, заготовленные рейки для лопастей, и аккуратно прибиваем их на все четыре лопасти

• Обшиваем бока крыши вагонкой, вертикально или горизонтально, как вам больше нравится.

Эффектно смотрится декоративная мельница в живописном ландшафте на берегу реки

• Шлифуем обшивку мельницы.
• Закрываем стыки на ребрах мельницы деревянными уголками.

Совет! Форму лопасти можно составлять произвольно. Традиционные фигуры – трапеция или прямоугольник.

Лучшим окружением для деревянных поделок станет зеленая лужайка

Полезные советы

Понимая, что даже при наличии пошаговой инструкции у человека всегда могут возникнуть дополнительные вопросы, мы решили дополнить наш обзор полезными советами.

Для того, чтобы мельница приобрела оригинальный вид, можно ее задекорировать.

• из пород деревьев лучше всего брать сосну, она мягкая и теплая, хорошо поддается обработки и долго хранит приятный хвойный аромат
• для упорядочения работы сделайте чертеж декоративной мельницы и отмечайте на нем уже выполненные детали

Яркая декоративная мельница — украшение вашего дачного участка

• чтобы мельница прожила долго, обработайте деревянные части специальным составом, предохраняющим от влаги и древесных жуков
• используйте подручные материалы для украшения мельницы

Деревянная декоративная мельница займет почетное место на территории вашего участка

• не перегружайте лопасти мельницы, правильно рассчитайте их массу, чтобы они не завалили все сооружение

Для изготовления декоративных мельниц иногда используют металл, в таком случае ее форма отличается от деревянной мельницы

• устанавливайте основание мельницы на дополнительный подиум (цемент, камень, мощение), чтобы избежать гниения дерева от долгого соприкосновения с землей

Если размеры участка позволяют, то мельница-ветряк может не просто украшать ландшафт, а и выполнять определенную функцию

Теперь вы знаете, как сделать декоративную мельницу своими руками, но даже этот маленький макет может украсить ваш сад. Еще немного терпения, краски или мозаики, и ваша мельница превратится в произведение искусства.

Ажурная мельница — настоящее произведение искусства

Функции декоративной мельницы

Желание обустроить загородный участок приводит его хозяев к самым необычным идеям. Времена, когда дача ассоциировалась у нас только с ровными рядами грядок и фруктовых деревьев, ушли безвозвратно. Сегодня мы используем свои шесть соток и для отдыха семьи, и для дружеских вечеринок, и в качестве творческой мастерской.

Металлическая декоративная мельница в окружении цветов

На скромном клочке земли, стараниями его владельцев, вырастают сказочные королевства и фантастические пейзажи. Впрочем, чаще всего, темой декорирования сада становятся атрибуты деревенской жизни. Расписные колодцы, декоративные деревянные мельницы, фигурки гномов и лешего, огромные грибы и забавные животные поселяются среди грядок, создавая особое настроение.

Деревянная мельница — это элемент голландского стиля, поэтому для завершения образа отличным дополнением станут тюльпаны высаженные вокруг нее

Некоторые сооружения деревянной декоративной мельницы расширяют свое предназначения и с легкой руки хозяина превращаются в детский домик. В масштабных идеях мельница может стать частью игровой площадки, или сараем для хранения инструментов. У креативных хозяев мельница декоративная для сада становится стилизованной туалетной комнатой, а люди с инженерными навыками создают действующие модели мельниц.

Небольшая мельница в греческом стиле — внутри которой мини-домик

Естественно, что главная функция декоративной мельницы – это украшение для сада. Однако с помощью нее вы можете скрыть мелкие элементы инженерных коммуникаций, облагородив участок. Люк септика, вентиляционная труба, поливочный кран станут незаметными для ваших гостей, а сад получит стильный декоративный объект. Такие мельницы, как правило, не требуют больших затрат, выполняются в маленьких размерах и легко вписываются в любой ландшафт.

Декоративная мельница для сада, выполненная в металле, лучше смотрится, если ее выкрасить в яркий цвет, например, красный

Масштабные сооружения, в виде беседок и летних столовых, также выполняют сразу две функции: хозяйственную и декоративную. Однако их строительство оправданно на больших площадях. Кроме того, желательно, чтобы такие объекты сочетались с общим стилем загородного участка.

Декоративная мельница, выложенная из камня для хранения садового инвентаря

Из декоративной мельницы, дополненной боковыми ящиками, получается великолепный цветник. Она же служит прекрасным дополнением к искусственному водоему.

Возможно, у вас появится собственная идея строительства декоративной мельницы своими руками и ее рационального и художественного применения, а пока предлагаем посмотреть  видео с  уже готовыми проектами:

Декоративная мельница своими руками [60+ фото] 🍀Мастер-класс

Оригинальный креативный элемент ландшафтного дизайна

Свободным местом на участке обладают не многие, но если оно есть, стоит позаботиться о его функциональном использовании. При этом не обязательно тратить огромные деньги, можно вполне успешно создать своими руками декор. Один из оригинальных вариантов – декоративная мельница.

Содержание:

Необходимость или прихоть?

Уменьшенная копия мельницы навеет приятные ассоциации. Можно придать ей определенную функциональность, например, сделать в конструкции клумбу. Данный декор оригинален, к тому же создать его не так и сложно.

Кроме того, она успешно может скрывать дефекты участка – к примеру, неровности, выступающие элементы коммуникаций, такие как вентили, люки.

На заметку! Ее можно сделать и побольше по габаритам, в этом случае получится замаскировать даже дачный туалет. Сделав ее толще и отойдя от стандартных пропорций, внутри реально разместить небольшую беседку.

Миниатюрное строение имеет массу полезных функций для дачника

Большая постройка может служить местом для хранения инвентаря

Совет! Еще один вариант использования минимального внутреннего пространства декоративной мельницы – обустройство места для складирования инвентаря.

Отлично на участке смотрится водяная мельница. Конечно, для ее обустройства нужна площадь побольше. Установив в зоне отдыха такую конструкцию, можно наслаждаться ее видом и получать эстетическое удовольствие. Способов оригинального использования мельницы на участке много, но мы рассмотрим исключительно декоративный вариант.

Водяная мельница, сделанная своими руками

Советы перед началом работ

1. Прежде чем приступать к сооружению, необходимо рассмотреть правила. Первым делом нужно выбрать место. Оно должно хорошо просматриваться и гармонировать с окружающим антуражем. То есть поставить мельницу прямо под домом не особо логично, а вот в отдалении, чтобы за ней можно было наблюдать, – то, что нужно.
2. Второй момент: будем делать мельницу из древесины. Проблем сочетаемости этого натурального материала с другими элементами ландшафтного дизайна не возникнет.

Деревянная стилистика оформления придомовой территории

Совет! Если нет идей, где именно разместить мельницу, в дизайне участка можно воспользоваться таким направлением, как пейзажное. Оно предусматривает независимое размещение декоративных элементов на участке, на определенном удалении. Между собой они могут быть вовсе ничем не связаны.

Красивое строение в центре сада

• Стилистика мельницы на участке как нельзя лучше подчеркивает набирающий популярности деревенский стиль. Конструкцию можно установить неподалеку от беседки, если та выполнена в виде стилизованной избушки.
• Если в оформлении участка просматривается восточный стиль, то без водяной мельницы просто не обойтись. Ее можно гармонично расположить неподалеку от лавочки или пагоды. Не стоит монтировать ее в дальнем уголке сада, так как она наверняка станет центральным элементов декора на участке и должна украшать, а не быть запрятанной куда подальше.
• Также следует очень внимательно выбирать место размещения, если планируется подвижные лопасти. Такое возможно даже для декоративной мельницы, которую мы и планируем создавать. То есть слишком близко к деревьям и любым строениям размещать ее не нужно.

Необходимые инструменты и материалы

Выбрать можно любой материал, но удобнее всего изготовлять мельницу из дерева. Хотя умельцы предлагают варианты из других материалов:

1. Влагостойкой фанеры.
2. Пластика.
3. Металла.

Строение мельницы зависит от ее назначения

Так как в планах у нас классическая деревянная мельница, из материалов понадобится деревянный брус, доска, фанера, рубероид, полиэтилен. Если планируется достаточно массивное строение от 1 метра в высоту, потребуется цемент для обустройства легкого фундамента. Также нужны метизы для крепления, элементы декора, краска и лак.

Что касается инструментов, то, в принципе, можно обойтись ножовкой по дереву, молотком и гвоздями. Но если в хозяйстве есть рубанок, дрель, шлифмашина – процесс очень упростится.

Небольшое сооружение, выступающее в роли украшения сада

Подготовка места

Выбрав удобное место, нужно подготовить его. Суть процесса:

1. Удалить лишнюю растительность.
2. Выровнять площадку.
3. По необходимости залить фундамент небольшой толщины.

Открытое пространство позволяет лопастям свободно вращаться

Создаем основание

Для того чтобы мельница стояла крепко на земле, для нее следует создать основание. В данном случае оно будет из бревен, без фундамента.

Совет! Также можно использовать прочные бруски сечением от 5 х 5. Между собой элементы основания скрепляются.

Далее идет возведение каркаса. Он имеет вид трапеции, уменьшается к крыше в 1,5 раза. Так удастся достичь пропорциональности и правдоподобности конструкции. По верху также нужно сделать каркас – это опора для крыши.

Устойчивое основание поможет сохранить форму и место, предназначенное для постройки

Совет! Для усиления конструкции необходимо сделать вертикальные и диагональные раскосы. Для этого используется брус несколько меньшего сечения, нежели основной, для каркаса.  Все деревянные элементы поэтапно фиксируются саморезами или гвоздями.

Практичный вариант переносной конструкции с простейшим основанием

Обшивка

Теперь важная задача – аккуратно обшить каркас. При этом нужно сделать небольшое декоративное окошко, дверь. На этом этапе создается крыша, лопасти. На первом этапе обшивки используется фанера. Поверх нее – предварительно отшлифованная доска.

Совет! Привлекательно выглядит блок-хаус. Эта имитация бревенчатой кладки монтируется достаточно легко. Ее декоративный эффект весьма привлекательный.

Прочная подножка из бетона

Схема построения садовой мельницы

На данном этапе можно покрасить и покрыть лаком основной корпус, так как когда будут прикреплены лопасти, это делать неудобно.

Крыша мельницы

Она может быть как классической двускатной, так и относительно ровной с небольшим уклоном. Задача создаваемого элемента декоративная, поэтому к конструкции крыши следует подойти с особой тщательностью. Особенных функциональных задач у нее нет, разве что отведение воды, то есть должен быть скат. Все остальное – на усмотрение хозяина.

Совет! Для того чтобы влага не попадала внутрь мельницы, под кровлю необходимо настелить полиэтиленовую пленку или рубероид, а уже сверху – выбранный материал.

Остатки битумной черепицы прекрасно защитят конструкцию от намокания

Лопасти – основной элемент

Какая же мельница без лопасти? Создание ее – процесс ответственный, так как от этого зависит общий вид конструкции. Без нее это просто трапециевидный домик на участке. В работе можно использовать:

1. Деревянные рейки и фанеру. Данная конструкция будет легковесной и практичной. При этом фанеру нужно брать влагостойкую.
2. Деревянные бруски и плотную плену. Возможный, но не самый практичный вариант, так как под UV-лучами плена рвется за 1 сезон.

Классические лопасти из тонкой доски

Вес и размер лопастей очень важен, они не должны цеплять землю и быть тяжелее самого «домика». Нормальный вес – 2-3 килограмма в общем. Если мельница побольше, то они не должны весить больше, чем 10% веса конструкции.

Важно! В месте крепления лопастей обязательно нужно предусмотреть усиление – балки внутри каркаса. Это правило нужно выполнять независимо от габаритов декорации.

Детский игровой домик в виде мельницы

Декорирование

Последний шаг – декорирование. Для этого используются краски и дополнительные элементы. На маленькой мельнице двери и окна могут быть накладными, поскольку вместить их в конструкцию сложно.

Так как она будет находиться на улице, важно защитить древесину. Для этого используется:

Совет! На корпусе и лопастях разноцветными красками можно сделать роспись – это будет выглядеть весьма оригинально.

Вывод

Мельница – отменная декорация для сада и любого участка. Ее легко сделать из простых материалов. Удовольствия от созерцания такого декора садового участка незаменимы!

Ветряная мельница из металла

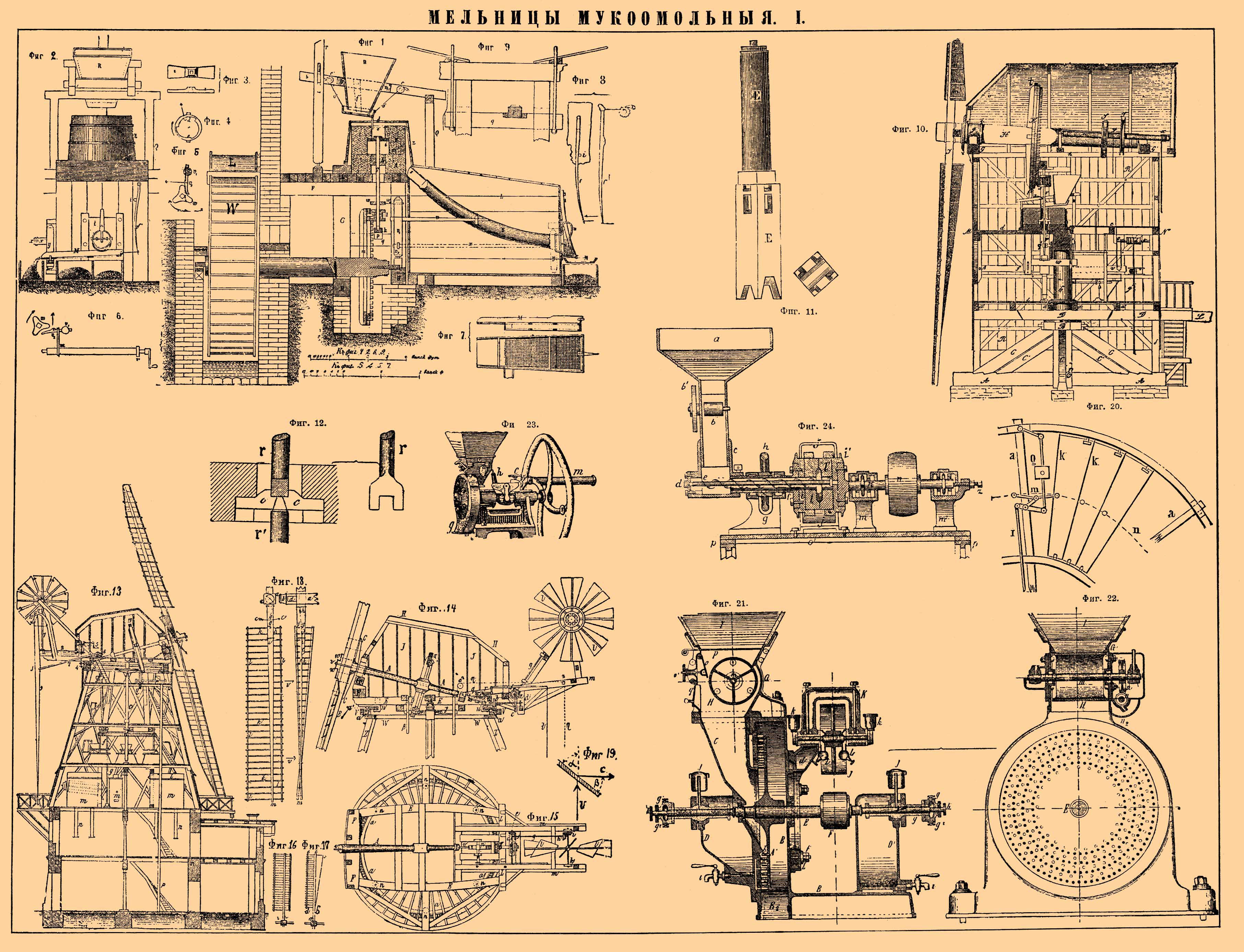

Ветряная мельница: схемы, чертежи

Эпоха земледелия канула в прошлое много веков назад, но это не значит, что все наработки того времени теперь ничего не значат. К примеру, сегодня пойдёт речь о том, как сделать ветряную мельницу своими руками.

Начать стоит с того, зачем это, вообще, нужно? Вряд ли кто-то при её помощи будет молоть пшено в муку. Да и выращиванием пшена занимаются профессиональные фермеры, у которых за все производственные процессы отвечает современная техника. Тем не менее всё больше дачников задаются вопросом, как сделать ветряную мельницу своими руками?

Объясняется подобный ажиотаж довольно-таки просто — ветряная мельница, которую можно легко сделать своими руками является великолепным элементом ландшафтного дизайна, который делает участок по-настоящему уникальным. Продать сад, у которого есть такая изюминка гораздо проще, чем участок, как две капли воды похожий на соседний.

В современном мире уникальность ценится превыше всего. Именно поэтому если вы решите сделать ветряную мельницу своими руками — это позволит преобразить ваш сад. К тому же при должном усердии и небольшом экскурсе в физику вы сможете использовать данное строение как источник энергии.

Внимание! Ветряную мельницу можно использовать в качестве электрогенератора.

Ветряная мельница на вашем дачном участке может не только быть элементом ландшафта, который вы сделали своими руками, но и преобразователем энергии ветра. Это позволит в значительной мере сэкономить семейный бюджет.

Дополнительные качества ветряной мельницы

Перед тем как выбрать место для установки ветряной мельницы, вы должны учесть, что данное сооружение, которое вы сделаете своими руками, может иметь несколько назначений:

1. Ветряная мельница может скрыть ряд неприглядных мест вашего участка вроде канализационного люка.
2. Некоторые ветряные мельницы, которые можно сделать своими руками, выполняются из лёгких материалов. Как результат удаётся минимизировать их габариты. Поэтому данные сооружения часто используют в качестве защитных колпаков для вентилей труб и других инженерных объектов.
3. Сооружение можно использовать как домик для детских игр. Для этого понадобится немного укрупнить конструкцию, но ничего нереального здесь нет. Главное, сделать её устойчивой и не забыть про вход.
4. В сооружении больших размеров, сделанном под мельницу своими руками, можно хранить разнообразный садовый инвентарь. По факту это будет подсобное помещение.
5. Каменную мельницу можно также использовать как мангал.
6. Данное сооружение при небольшой модификации можно применять как пугало для кротов. Достаточно вкопать ножки вглубь на 20 сантиметров, чтобы вибрации от конструкции, которые будут возникать при вращении лопастей, передавалась в землю.

Как видите, ветряной мельнице, которую вы сделаете своими руками можно найти множество применений, как элементу ландшафтного дизайна.

Роль ветряной мельницы в ландшафтном дизайне

Современный мир настолько разнообразен, что для того, чтобы участку быть самым лучшим, недостаточно простого ухода и ровных грядок — необходимо выделяться. При этом нужно всё делать с умом. Ведь ландшафтный дизайн — это сложная наука, которая учитывает множество нюансов.

К примеру, при выборе растительного покрова учитываются такие факторы, как:

• тень,
• влажность,
• сочетание с другими культурами,
• необходимые оросительные системы и т. д.

Одним из самых трендовых элементов ландшафтного дизайна на данный момент считается ветряная мельница. Самое же главное достоинство такого сооружения заключается в том, что конструкцию можно сделать своими руками.

Делаем ветряную мельницу своими руками

Выбираем место и подготавливаем его

Постройка ветряной мельницы — это куда более ответственное мероприятие, чем может показаться на первый взгляд. Нужно учесть множество факторов, чтобы получить по-настоящему стоящий элемент ландшафтного дизайна.

Лучше всего для установки подходит открытое пространство. Во-первых, здесь лопасти мельницы будут практически всегда вращаться, а во-вторых, собрать данную конструкцию на открытом пространстве гораздо проще, так как ничего не будет вам мешать.

После того как вы подберёте подходящее место для монтажа нужно будет убрать участок. Уберите все мешающие постройке кустики и пеньки. Если трава слишком высокая — срежьте её при помощи газонокосилки.

Землю перед установкой конструкции нужно тщательно разровнять. Только после этого вы сможете приступить к укладке фундамента, точнее, платформы. Чтобы выбрать правильное место, вы должны чётко представлять, как будет выглядеть ваша будущее сооружение.

Создаём план

В качестве примера возьмём элементарную конструкцию, которую при должной доле усилий сможет построить каждый человек. Всё начинается с создания плана:

1. Нарисуйте эскиз макета.
2. Посредством чертежа рассчитаете, какие размеры должны быть у каждой детали ветряной мельницы, которую вы хотите сделать своими руками.
3. Выберите оптимальный материал, из которого будут сделаны основные элементы конструкции. Лучшим выбором считается сосна. Она обладает высокими эксплуатационными качествами. При этом её стоимость находится на приемлемом уровне.

После того как с планом и чертежом всё улажено можно приступать к непосредственному процессу сборки.

Подбор нужных для работы инструментов и материалов

Чтобы создать достойное сооружение вам понадобятся такие инструменты:

• Линейка для создания углов.
• Ручки, фломастеры, карандаши, циркуль, маркеры.
• Строительная рулетка.
• Дрель с набором разнокалиберных насадок.
• Шуроповёрт или отвёртка. Также для этой цели можно использовать обычную дрель со специальной насадкой.
• Молоток, пила, лобзик.
• Болты, гвозди, шайбы, саморезы, шурупы. Длина элементов напрямую зависит от того, насколько толстые доски вы будете использовать.
• Наждачная бумага для шлифовки элементов. Также можно использовать шлифовальную машинку.

С помощью этих инструментов вы сможете своими руками сделать отличную ветряную мельницу, которая станет прекрасным дополнением вашей концепции дачного ландшафта. Также для воплощения идеи вам понадобятся такие материалы:

• Чтобы сделать ветряную мельницу своими руками чаще всего используют фанеру или вагонку. Широкие доски отлично подходят для корпуса.
• Чтобы сделать стены своими руками используйте бруски.
• Для обшивки подойдёт любой материал.
• Чтобы сделать лопасти используйте металлические рейки или трубы.
• Уголки.
• Крышу можно сделать из фанеры. В качестве крепёжных элементов используйте рейки.
• Для того чтобы закрепить лопастной винт своими руками вам понадобится шпиль и подшипник.

После того как все материалы и инструменты будут собраны, вы сможете сделать ветряную мельницу своими руками.

Разметка конструкции

После того как все чертежи сделаны, а нужный инвентарь собран, можно приступить непосредственно к разметке конструкции при помощи своих рук:

1. Разметьте четыре квадрата на основании. Стороны каждого по 25 сантиметров. При этом каждый квадрат нужно поделить на четыре равных части. В середине делается отверстие.
2. Начертите четыре блока для сторон. Детали лучше всего вырезать из цельных кусков дерева. Соотношение будет 35 на 54 см.
3. Стены можно легко сделать своими руками в форме трапеции. Это придаст ветряной мельницы по-настоящему декоративный вид.
4. Трапециевидные стены ветряной мельницы, которые вы будете делать своими руками, состоят из шести частей, которые должны быть надёжно прикреплены друг к другу. При этом каждая следующая часть меньше предыдущей на два сантиметра. Соответственно первая будет 35 см, а последняя 25.
5. Для того чтобы конструкция обладала надёжностью нужно сделать прочный каркас. При использовании качественных материалов всё это можно осуществить своими руками.

6. Для того чтобы сделать каркас своими руками вам понадобятся бруски. В сечении данные элементы будут соответствовать следующим параметрам 40 на 40 миллиметров. Для осуществления проекта вам понадобится целый комплект: восемь штук по 54 и 38 см, а также шесть штук 36 см.
7. Чтобы сделать надёжный каркас своими руками также понадобится четыре бруска на 54 и четыре на 10 сантиметров. Сечение каждого элемента 30 на 30 мм.
8. Создание крыши ветряной мельницы потребует от вас создания разметки при помощи лекала.
9. Начертите линию на 38 см. Сделайте отступ ровно наполовину и начертите ещё одну на 30 см. Длина бокового шва треугольника 35,5 см. Согласно данному лекалу нужно обработать 10 листов. Они впоследствии будут выполнять роль скатов.
10. Лопастной винт для ветряной мельницы нужно сделать своими руками как на схеме из элементов 45 на 15 мм. Всего будет четыре части, на каждой из которых нужно закрепить элементы с такими характеристиками: один на 91 см, 20 по 19, две по 45,5, четыре на восемь, 26 и 17.

11. Прочертите два круга, диаметр каждого — 17 см.

После того, когда вы сделаете разметку ветряной мельницы своими руками — аккуратно вырежьте все элементы, отшлифуйте их, обработайте специальными составами и только после этого начинайте финальную сборку.

Обработка

Для пропитки дерева лучше всего использовать следующие составы: Пинотекст, Акватекс, Белинка.

Каждый из них смог себя зарекомендовать как надёжное средство для защиты дерева от атмосферных явлений и насекомых. Эти вещества позволят вам не беспокоиться о сохранности ветряной мельницы, собранной и установленной своими руками.

Важно! Пропитку нужно делать в 2-3 захода. Это гарантирует стойкость защиты. При этом каждый слой должен успеть просохнуть.

Сборка

После того как вы завершите обработку всех частей ветряной мельницы, можно будет приступить к её сборке своими руками. Просто следуйте этой инструкции, и вы всё сможете сделать самостоятельно:

1. Скрепите боковые части при помощи реек.
2. Чтобы сделать основание ветряной мельницы своими руками используйте два квадрата, у которых есть дырки посередине.
3. Соедините основание и корпус ветряной мельницы саморезами.
4. Сколотите два треугольника, основания которых равняются 38 см, а стороны 35 с половиной.
5. По обеим сторонам прикрутите к треугольникам фанеру.
6. Крышу нужно делать из двух частей. На каждую пойдёт по пять приготовленных заранее элементов.
7. Вертушку ветряной мельницы сделайте своими руками при помощи деревянных реек.
8. На концы лопастей закрепите короткие рейки и прикрутите круги в центре. После чего просверлите в середине дыры и установите шпильки. Тоже нужно сделать с торцом.
9. Закрепите шпиль. Всю конструкцию скрепите гайками.

В конце наденьте крышку на корпус, который вы сделали своими руками и закрепите всё саморезами.

Подробный процесс сборки устройства ветряной мельницы вы можете увидеть на видео снизу.

Декорирование

После того как вы сделали ветряную мельницу исключительно благодаря своим рукам, необходимо придать ей соответствующий вид. Для этого можно использовать лак. Он придаст вашему сооружению завершённость.

Внимание! Если элементы из дерева обработаны не достаточно качественно, лучше использовать краску.

Чтобы придать ветряной мельнице дополнительный антураж её элементы можно покрасить разными цветами. Также можно добавить рисунки вроде цветов, бабочек или насекомых. Каждый из них легко делается своими руками, если использовать немного фантазии.

Итоги

Как видите, сделать ветряную мельницу под силу каждому. Главное, на начальных этапах начертить правильную разметку и подобрать хорошее место. Также заранее необходимо решить, какими уникальными качествами будет обладать сооружение.

Декоративная мельница для сада своими руками: чертежи, фото, видео

Многие современные дачники, желая, как можно лучше обустроить садовый участок, применяют самые оригинальные идеи для этого. Времена, когда дачу украшали только клумбы, грядки и фруктовые деревья остались в прошлом. Сегодня, даже на небольшой территории, хозяева стремятся создать комфортную зону для отдыха с семьей или друзьями, осуществляя самые необычные замыслы.

Во дворах появляются волшебные пейзажи и причудливые постройки, среди которых преобладают мотивы крестьянской жизни. Старинные колодцы, мельницы, сказочные статуэтки напоминают о древних традициях, создают особенное настроение. К тому же, сделать такой уютный уголок может каждый человек, обладающий элементарными строительными навыками.

Декоративная мельница — оригинальное украшение сада

Деревянная мельница — одна из самых популярных декоративных построек. Она станет главным украшением сада, вдохнет в него элементы фольклора и народного быта. А некоторые модели мельниц могут получить и практическое назначение. Например, послужат игрушечным домиком на детской площадке или хозяйственным помещением. Дачники, обладающие инженерными навыками, строят даже функционирующие модели мельниц.

Конечно, главное предназначение фальш-мельницы декоративное. Но, с ее помощью можно также скрыть некоторые коммуникации. Люк сливной ямы, водопроводный кран станут невидимыми для посторонних глаз, а садовый участок обретет новый колоритный объект. Такие конструкции не требуют значительных затрат, выполняются в малых размерах и гармонично вписываются в каждый ландшафт.

Масштабные мельницы могут заменить летние беседки. Однако, крупные постройки актуальны только на больших площадках. Декоративная мельница, оборудованная балконами с ящиками, станет отличным цветником. А, если такую конструкцию разместить возле искусственного водоема, такой живописный уголок всегда будет центром внимания гостей.

Основные нюансы работы

Сооружение декоративной мельницы — интересный процесс, который под силу любому творческому хозяину. Приступая к работе, стоит учитывать ряд нюансов и придерживаться несложных правил. Вот некоторые советы, которые помогут в строительстве объекта:

• Лучше всего для создания мельницы подходит сосна. Эта древесина мягкая, прекрасно поддается обработке, длительное время сохраняет приятный аромат.
• Перед началом строительства подготовьте чертеж будущей конструкции, сделайте расчеты. Фиксируйте на нем выполненные этапы работы.
• Чтобы предотвратить мельницу от влаги и повреждений древесными жуками, обработайте деревянные элементы специальным средством.
• Основание объекта лучше установить на дополнительную платформу. Таким образом, деревянная постройка будет защищена от соприкосновения с землей, не будет разрушаться от лишней влаги.
• Правильно рассчитайте размеры и массу лопастей. Большие крылья испортят внешний вид сооружения и могут завалить его.

Ориентировочные размеры

Размеры мельницы каждый хозяин выбирает сам. Эти параметры зависят от вида конструкции, ее назначения и площади участка, на котором она будет возвышаться. Если функция постройки только декоративная, вполне хватит высоты до 2 метров. Для крупных объектов, предназначающихся для практического использования, необходимо сделать более сложные расчеты. Тип и размеры крыши подбираются исходя из габаритов сооружения и личных предпочтений владельца.

Выбор места

Выбирая площадку для строительства, помните о том, что лопасти будут вращаться с помощью силы ветра. Поэтому, не стоит ставить конструкцию под деревьями. Лучше отдать предпочтение открытым ровным и хорошо освещающимся участкам. Перед началом работ, очистите территорию от мусора, опалой листвы и растительности.

Материалы для декоративной мельницы

Мельницу можно соорудить из разных материалов. Для построек в народном стиле используют дерево или фанеру. Если, Вы — любитель современных композиций, подойдет пластик или метал. Выбор зависит от Ваших планов, стилистических предпочтений и возможностей. Можно построить мельницу даже из битого кирпича, а потом покрыть облицовочным камнем. Также необходимо приготовить материалы для фундамента, крепежа секций и художественного оформления.

Самый распространенный вариант мельницы — композиция из дерева. Материал легко поддается обработке, недорогой по сравнению с другими. К тому же, такая постройка выглядит естественно и гармонично в любом ландшафте. Если в хозяйстве уже имеются деревянные бруски, применив немного фантазии, можно скомбинировать их и создать неплохую конструкцию. Единственный недостаток материала — он поддается влиянию погодных условий. Поэтому такие сооружения необходимо обрабатывать специальными средствами, лаками, красками. Можно изготовить мобильную композицию, которую зимой переносят в помещение.

Для возведения деревянной мельницы нужны следующие материалы:

• фанера, ДСП или доска;
• деревянные бруски;
• рейки;
• материал для обшивки;
• рейки или вагонка для лопастей;
• уголки;
• гвозди, саморезы, болты и гайки;
• лако-красочные материалы;
• элементы декора.

Необходимые инструменты

Для строительства понадобятся простые и доступные инструменты:

• пила;
• дрель;
• лобзик;
• шуруповерт;
• рубанок;
• шлифовальная машинка;
• молоток;
• рулетка;
• ведро и кисти.

Изготовление декоративной мельницы: пошаговая инструкция

Шаг 1 — фундамент

Первый этап работы — установка фундамента. В роли основания можно использовать металлическую планку, которую заливают бетонной смесью на глубину в два штыка лопаты. На эту опору в дальнейшем устанавливается вся композиция. Подобное основание очень прочное и надежное. Конструкция не будет соприкасаться с землей.

Можно также соорудить деревянную опору, на ножки которой одевают пластиковые трубки. Скрепляют детали саморезами.

Шаг 2 — монтаж платформы

Сперва собирается первая секция постройки — платформа. Ее размеры рассчитывают в зависимости от высоты мельницы: чем она выше, тем шире будет основа. К тому же, платформа должна быть прочной и устойчивой, чтобы удержать всю конструкцию.

Для этого применяют доски шириной 15 сантиметров, и толщиной 20 миллиметров. Платформу можно изготовить также из вагонки. Если планируется возведение крупной постройки, например, беседки или столовой, необходимо залить облегченный фундамент.

Для садовой мельницы высотой 2 метра, собираем платформу размерами 60×60 см. Подготовленную платформу обработайте антисептическими средствами, далее покройте лаком или атмосферной краской. Установите ее на основание. Чтобы во время осадков на платформе не собиралась влага, сделайте небольшие отверстия.

Шаг 3 — изготовление каркаса

Чтобы смастерить корпус, соедините отдельно 4 деревянных бруска с сечением 40×40 мм и 4 с сечением 25×25 мм. Скрепите конструкцию с помощью реек и саморезов. Каркас для будущей мельницы готов. Так у вас получится корпус мельницы. Строительным уровнем проверьте точность сборки.

Шаг 4 — сооружение крыши

Переходим к созданию крыши. Для небольшой мельницы подойдет двускатная. Такая крыша состоит из двух скатов размерами 30×30 см и основания — 35 см. Материалом для изготовления может быть и фанера, и ДСП. Размеры могут измениться, в зависимости от точных параметров конструкции. Главное требование — крыша должна гармонично сочетаться с корпусом. Скаты соединяйте рейками по бокам и сверху. В итоге у вас должен образоваться объемный треугольник. Прикрепите крышу к каркасу при помощи реек и саморезов. В лицевом скате сделайте отверстие для установки лопастей.

Шаг 5 — сборка лопастей

На следующем этапе нужно смастерить главный элемент мельницы — крылья, которые будут вращаться от ветра. Для этого две рейки соедините крест-накрест. В центре просверлите сквозное отверстие, которое соответствует диаметру отверстия в лицевом скате. Прикрепите основу ветряных крыльев к крыше с помощью болтов и шайб.

Отдельно по чертежу вырезаем рейки для лопастей, прибиваем их гвоздями на крестовину. Форма крыла может быть любой. Наиболее широко применяется трапециевидная и прямоугольная конфигурация.

Шаг 6 — обшивка

Стены постройки и скаты крыши можно покрыть вагонкой. Более надежное и прочное покрытие — оцинкованный металл. Такой материал необходимо покрасить в соответствии со стилем конструкции. Чтобы мельница стала еще живописнее, сделайте в ней окошки, двери, маленькие балкончики.

Украшение декоративной мельницы

Для декоративной отделки садового сооружения применяют лаки и краски. Они улучшат внешний вид постройки и будут защищать ее от негативного воздействия окружающей среды. Чтобы текстура древесины имела натуральный вид, наружные части вскрывают прозрачным атмосферостойким лаком на алкидной основе. Если по задумке стенки должны быть темнее, используйте морилку. Таким способом можно изменить цвет сосны на вишневый, ореховый и другие.

Чтобы сделать конструкцию более выразительной, прикрепите на корпус наличники или молдинги. А, если покрасить их в контрастный со стенами цвет — получится яркое и оригинальное сочетание.

Не стоит забывать и о подсветке мельницы. Фонарики, расположенные внутри окошек, в вечернее время подчеркнут сказочность и колоритность садового сооружения. Если в мельнице не предусмотрены отверстия под окна, можно прикрепить светодиодную ленту по периметру крыши. Дополнительное освещение внесет особую изюминку в декоративный уголок и выгодно выделит его на территории для отдыха.

Прекрасным дополнением к постройке станет цветник. Растения можно высадить на маленьких балкончиках мельницы или вокруг нее. Чтобы композиция не потерялась в общем пейзаже, высаживайте невысокие культуры. В качестве декораций на загородном участке отлично подойдут садовые скульптуры и деревянные фигурки.

Во дворе есть декоративный водоем? Тогда смело приступайте к созданию водяной мельницы. Ее сооружение практически аналогично ветряной, только вместо лопастей необходимо соорудить колесо. Но, зато такая конструкция будет гармонично смотреться возле декоративного водопада или озера. А, если организовать рядом зону отдыха, по вечерам можно наблюдать за работой водяной установки.

Существуют несколько стилей для обустройства уголка с декоративной мельницей.

Деревенский стиль

Для создания такой композиции, помимо деревянной мельницы, рядом размещают атрибуты старинного деревенского быта: плетеный забор, телега или колесо от нее, небольшой колодец и другие поделки. Предметы можно состарить, покрасив их специальной краской. Тогда они будут выглядеть более натуралистичными. Композицию с искусственным водоемом можно украсить деревянным мостиком, скульптурами водоплавающих птиц.

Стиль кантри

Он похож на крестьянский стиль, тем не менее, лучше отказаться от народных элементов декора: фигурок сказочных персонажей, резьбы, мостиков. Отличным дополнением к садовой мельнице станет телега, колодец, колесо, пугало.

Восточный стиль

Для формирования декоративного уголка в восточном стиле идеально подойдет водяная мельница. Возле сооружения можно обустроить скамейки для отдыха, а рядом фонари. Кроме этого, вымостить садовые дорожки. Восточный стиль характеризуется минималистическим оформлением, поэтому, много атрибутов применять не стоит.

Как бы Вы не украсили мельницу, она всегда будет главной изюминкой сада и центром внимания гостей.

Самодельные системы помола зерна | ПодробнееПиво

30. 11 / -1

Роб Браун (техника пивоварения)

Валковая мельница Roundup

Хорошее измельчение — важный первый шаг к оптимальной экстракции и эффективному фильтрованию в цельнозерновом пивоварении. Мастера своими руками могут построить свои собственные мельницы для домашнего использования с отличными результатами.

Рано или поздно серьезные домашние пивовары выбирают цельнозерновое пивоварение.Важным шагом в этом процессе является измельчение зерна. Некоторые пивовары покупают предварительно измельченное зерно, другие используют мельницу в местном магазине домашнего пивоварения. Но для многих изобретательных домашних пивоваров установка собственной версии мельницы является неотъемлемой частью искусства и науки домашнего пивоварения.

Простая конструкция двухвалковых мельниц делает их домашнее производство разумной возможностью. Те, кто готовы приложить усилия, могут построить эффективную мельницу, превосходящую или менее дорогую, чем купленные в магазине модели.Независимо от того, перемалываете ли вы собственное зерно для точного контроля куша, для эстетики собственной мельницы или просто потому, что пиво так вкуснее, удобство и личные ощущения от использования собственной мельницы равны только полученной экономии средств. через оптовые закупки зерна.

Щелкните здесь, чтобы просмотреть нашу подборку мельниц для цельнозернового пивоварения!

Ключ к фрезерованию

Степень измельчения зерна повлияет на процесс варки и на конечный результат — пиво, которое вы с гордостью назовете своим.Это важный шаг в процессе пивоварения, который заслуживает некоторого внимания.

Прежде чем вы начнете строить или фрезеровать, важно понять и запомнить, чего вы пытаетесь достичь. Основными компонентами зерна, которые следует учитывать, являются шелуха, которая образует фильтрующий слой при фильтровании, и эндосперм, который является источником крахмала и ферментов. Измельчение эндосперма обнажает крахмал и ферменты, содержащиеся в зерне.

Во время измельчения шелуху лучше оставить как можно более неповрежденной, пока внутри нее высвобождается эндосперм; в значительной степени неповрежденный корпус образует идеальный фильтрующий слой во время барботажа.Помол, в котором шелуха измельчается до муки или иным образом разбивается на слишком много мелких кусочков, образует плохой фильтрующий слой, выщелачивает больше танинов и увеличивает вероятность образования застрявшего сусла, о котором всегда мечтали. Хотя измельчение эндосперма до муки технически обеспечит максимальное преобразование, это действительно полезно только в качестве теоретической базы для расчета процента экстракции.

Промышленная мельница с многопроходной конструкцией способна снимать оболочку с эндосперма и разделять оболочки и частицы крахмала разного размера с помощью калибровочных сит.Жесткие концы эндосперма дополнительно отделяются от шелухи, а более крупные частицы крахмала измельчаются в последующих валках.

Многие двухвалковые мельницы могут превратить большую часть зерна в муку, но с полностью модифицированным солодом измельчение эндосперма на мелкие гранулированные куски (крупы) обеспечит полное и быстрое преобразование при сохранении целостности корпуса.

Более грубое измельчение хорошо модифицированного солода приведет к незначительной потере экстракции по сравнению с многоступенчатым измельчением, которое требуется для плохо модифицированного солода для достижения аналогичных результатов.Плохо модифицированный солод будет прилипать к шелухе как твердые концы, тогда как полностью модифицированный солод легче отделяется от шелухи с помощью двухвалковой мельницы.

Работа мельницы

Если вы хотите построить или приобрести двухвалковую мельницу, имейте в виду, что ее конструкция должна обеспечивать высококачественное измельчение при разумных затратах времени и усилий. Хотя ролики, несомненно, являются основным элементом производительности мельницы, мельница также должна эффективно сочетать в себе бункер, раму, механизм регулировки и источник привода, чтобы ролики должным образом выполняли свои функции.Прежде чем углубляться в самые важные ролики, давайте рассмотрим другие компоненты.

Бункер: Бункер из металла, пластика или дерева представляет собой удлиненную воронку, расположенную над роликами. Он должен равномерно и непрерывно распределять зерно по длине валков. В идеале бункер с гравитационной подачей будет вмещать всю зерновую засыпку или, по крайней мере, быть достаточно большим, чтобы избежать чрезмерного заполнения. Будь то отдельная деталь или часть рамы мельницы, основание бункера также действует как направляющая, удерживая зерно на месте.Он должен (если применимо) иметь роликовые V-образные канавки на обоих концах и плотно прилегать к роликам, чтобы контролировать поток или выход зерна.

Рама: Рама, сделанная из дерева или металла, должна прочно и надежно удерживать все остальные компоненты. Его конструкция может быть такой же простой, как четырехсторонняя рама с местом для установки других компонентов. Важно иметь плоскую ровную поверхность для установки роликов, поскольку для правильной работы ролики должны ровно встречаться. Рама также должна включать подставку или какие-либо средства крепления к столу или сборному ведру.

Регулировочный механизм: Регулировочный механизм роликов регулирует зазор между двумя роликами. Хотя мельница с фиксированным зазором является работоспособной, она не так универсальна, как фреза с регулируемым зазором, и требует точных методов строительства. Для оптимального измельчения самодельную мельницу лучше всего оборудовать регулировочным устройством, которое позволит вам справляться с различными размерами зерна. Можно легко сконструировать простой винтовой механизм, регулирующий зазор между роликами. На прилагаемом рисунке показаны некоторые возможные конфигурации механизмов регулировки.В любом случае, конечно, перед регулировкой необходимо ослабить болты, удерживающие подшипники.

Приводной механизм: Способы поворота роликов могут значительно различаться.Для небольшого количества зерна, которое должна раздавить пивоваренная мельница, самым простым решением является управление мельницей с помощью обычной рукоятки. Однако малый диаметр валков на домашних пивоварнях может потребовать немного больше терпения во время запуска. Многие люди, особенно те, кто занимается пивоварением больших партий, подключают мотор, чтобы ускорить процесс, давая им дополнительное время, чтобы насладиться плодами прошлых трудов. Некоторые просто используют дрель с регулируемой скоростью, но многие присоединяют небольшой электродвигатель с ремнями и шкивами.Обычно двигатель на ½ или HP л.с. оснащается шкивами разного размера для работы со скоростью от 200 до 300 об / мин.

Когда мощность подается непосредственно только на один ролик, доступно несколько различных методов для эффективной передачи мощности на второй ролик. В методе передачи зерна зерно, проталкиваясь между роликами, передает энергию от привода к ведомому ролику. Это простейший метод передачи энергии и очень эффективный. В одном из двух более сложных методов используются уплотнительные кольца (ремни) или шестерни.Одно или несколько уплотнительных колец с размером зерна устанавливаются вокруг роликов, так что энергия вращения одного ролика напрямую передается другому. К концам роликов могут быть добавлены шестерни для передачи мощности привода аналогичным образом. Теренс Тегнер (Walkerville, Южная Африка) использовал третий и очень эффективный метод — реверсивную ленточную передачу, чтобы привести оба ролика в движение с помощью одного ремня (см. Вставку ниже).

В качестве части вашей системы привода вы можете использовать как внешние подшипники, так и втулки, в зависимости от скорости и частоты использования мельницы. Если, однако, вы найдете подходящие ролики с внутренними подшипниками, у вас может возникнуть соблазн захватить подшипники и привести вал в движение с помощью внешних втулок или подшипников. Вместо этого я рекомендую прикрепить зубчатый шкив (вокруг вала) к концу ролика.Затем цепь или ремень, находящиеся между рамой и роликом, можно использовать для приведения в движение одного или обоих роликов. Использование внутренних подшипников дешевле, а также гарантирует, что ролик (ролики) вращается свободно и правильно, как и было задумано.

Сердце мельницы — ролики

Ролики — самый важный и, к сожалению, дорогой или труднодоступный компонент мельницы. Хорошая идея — дождаться завершения планов завода, пока вы не получите ролики.Считайте себя удачливым, если у вас есть деньги на изготовление пары роликов или доступ к нужному оборудованию, чтобы сделать их самостоятельно. Пара первичных катков из механического цеха может быть чрезмерно дорогой. Большинство фабрик производятся и будут производиться с минимальными затратами средств и максимальной изобретательностью.

Чтобы противостоять ограничению роликов небольшого диаметра, домашние пивовары прибегли к текстурированию роликов, чтобы лучше захватить зерно. Такое текстурирование позволяет домашним пивоварам добиться хороших результатов.

Ролики относится к традиционным роликам (длина больше диаметра), которые являются основой хобби и коммерческих предприятий. Ролики бывают использованными, но часто имеют слишком малый диаметр (без ручки), тонкостенные (не накатываются) или вообще не подходят. Лучшими источниками роликов, подходящих для использования на зерновой мельнице, являются конвейерная лента (концевые или приводные ролики), старый печатный станок (проверьте наличие токсичных остатков чернил) или сельскохозяйственную мельницу. Очевидно, что эти изделия можно приобрести новыми у производителя конвейеров / прессов или в магазине сельскохозяйственных товаров.Один производитель вальцовых мельниц, Jack Schmidling Productions (Маренго, Иллинойс), поставил свои первые 40 мельниц с бывшими в употреблении роликами для фотокопировальных машин. Некоторые производители конвейеров (проверьте свои Желтые страницы) даже специализируются на нержавеющей стали. Покупка новых катков может быть дорогостоящей, поэтому по разумным ценам проверяйте использованные или выброшенные катки у местных производителей, на мельницах, складах металлолома или на сельскохозяйственных аукционах.

Если вы хотите обработать ролик, у вас есть выбор из трех основных подходов. Для ролика большого диаметра вы можете закрыть концы трубы, просверлить по центру, добавить сквозной вал и затем повернуть вправо. Для роликов малого диаметра можно выправить цельный кусок приклада, уменьшить концы валов, а затем накатать. Крис Барнхарт (Дженесео, Иллинойс) придерживался наиболее экономичного подхода. Помимо постройки собственной мельницы, он разработал планы, которые помогли другим построить их (см. Вставку ниже).

Роликовые материалы: Металл. Идеальный материал для ролика — нержавеющая сталь; он прочный, прочный и практически не требует обслуживания. К сожалению, он намного дороже низкоуглеродистой стали и с ним труднее работать. Нержавеющая сталь может стоить в четыре раза дороже, чем другие материалы, а рабочая сила в любом механическом цехе будет на 50% дороже.Низкоуглеродистая сталь может ржаветь и требует ухода. Хотя чугунные валки не являются строго пищевыми, они распространены на старых коммерческих двухвалковых мельницах. С более мягкими металлами, такими как алюминий и латунь, легче работать, и их следует учитывать, если они есть, хотя они могут изнашиваться больше при интенсивном использовании.

Дерево. Если у вас есть токарный станок, вы можете рассмотреть возможность использования подходящей твердой древесины (см. Рамку на предыдущей странице).

Пластик. С пластиком легче работать, он подходит для пищевых продуктов и достаточно твердый.

Камень. Традиционно зерно измельчали ​​на каменных мельницах, но с большим повреждением шелухи. Я спросил в местном магазине памятников о том, чтобы вращать гранитные ролики вокруг металлической шахты.Это можно сделать, но цена высока. Любой, кто рассматривает этот подход, должен убедиться, что для придания камню формы используются только нетоксичные методы. Подходящий твердый камень или бетон должны работать, если есть оборудование, материалы и навыки.

Бетон. Изначально я планировал изготовить цементную валковую мельницу, но этим исследованием занимаются другие (см. Вставку на предыдущей странице).

Размеры валков: Размер валков и их текстурирование очень важны для дизайна и успеха мельницы.Мы знаем, что ролик диаметром 1½ дюйма со средней накаткой хорошо работает на пивоваренной мельнице. Быстрый поиск по различным конструкциям мельниц показывает, что гладкий валок диаметром 9¾ дюйма (250 мм) считается практическим минимумом для многопроходной коммерческой мельницы, исходя из желаемой производительности и необходимости достаточного захвата. В зависимости от диаметра ролика вам нужно будет выбрать гладкую, с машинной накаткой или шероховатую (с помощью напильника или шлифовального станка) поверхность.

A

Hand Drawing Woodland Logo Natural Wood Stock Vector (Royalty Free) 561876871

Вход

Зарегистрироваться

Меню

• Все изображения
• Фото
• Vectors
• Иллюстрации
• Editorial
• Видеоматериал
• Музыка

---

Принадлежности, инструменты и советы для токарных станков по дереву — шаблоны, монограммы, трафареты и проекты DIY

Вы можете приобрести токарный станок по дереву разных размеров.С другой стороны, настольные мини-токарные станки с двигателями мощностью от 1/3 л.с. Эти токарные станки весят менее 50 фунтов (23 кг). На большой стороне токарные станки с двигателями мощностью 3 л.с. и весом более 900 фунтов (408 кг). Как следует из названия, токарный станок по дереву обрабатывает дерево. Однако некоторые токари также используют свои токарные станки по дереву для обработки оленьих рогов, акрила, ламината, орехов, стручков банксии, алебастра и т. Д.

Токарный станок по дереву вращает заготовку, а вы вручную перемещаете режущие инструменты для создания плавных кривых и контуров. Сегодня на рынке представлены самые разные токарные станки.Большинство токарных станков порекомендуют вам купить самый большой токарный станок, который вы можете себе позволить. Так как на большом токарном станке можно повернуть крошечные детали, а на маленьком токарном станке — нельзя. При покупке токарного станка также важно искать токарный станок со стандартным размером шпинделя, резьбой и конусом. Это упростит поиск аксессуаров. Ниже приведены несколько полезных советов по токарным станкам по дереву.

1. Знайте, как измерить «качели» токарного станка по дереву.

Поймите, что на многих токарных станках «поворот над опорой инструмента» может быть на несколько дюймов меньше, чем «поворот над станиной».На некоторых станках высота банджо может составлять 2 дюйма (5 см) и более. Например, на изображении ниже токарный станок имеет поворотный механизм на 16 дюймов (41 см). (Качели в два раза больше расстояния от станины токарного станка до центра шпинделя.) Если вы хотите, чтобы банджо находилось под заготовкой, то максимальная часть, которую вы можете установить, будет меньше. Для данного токарного станка он может быть всего 12 дюймов (30 см) в диаметре.

2. Знайте, как измерить «размер» токарного станка по дереву.

Поймите, что вы, скорее всего, не сможете повернуть заготовку, пока токарный станок не соответствует указанному «размеру».Размер токарного станка — это расстояние от передней бабки до задней бабки (то есть « расстояние между центрами »). Размер изображенного токарного станка 42 дюйма (107 см). Однако не стоит рассчитывать, что получится так долго крутить изделие. Этот размер не включает какие-либо аксессуары ни в передней, ни в задней бабке (например, приводной центр или подвижной центр). На моем токарном станке с заявленным расстоянием между центрами 34½ дюйма (88 см) максимальная длина, которую я могу повернуть, составляет 27½ дюймов (70 см) — с приводным центром в передней бабке и подвижным центром в задней бабке.Вы можете немного увеличить эту максимальную длину, если передняя бабка и / или задняя бабка выступают за станину токарного станка.

3. Приобретите токарные центры со стандартным углом.

Почти все токарные центры по дереву имеют угол 60 °. Угол при вершине 60 градусов стал стандартом (по крайней мере, в США), потому что этот угол очень прочен, но при этом позволяет точно позиционировать и удерживать заготовку на токарном станке.

4. Знайте самые распространенные размеры конусов.

На токарных станках по дереву наиболее распространенными принадлежностями являются MT1 (конус Морзе №1) или MT2 (конус Морзе №2).Поэтому, покупая токарный станок, всегда ищите токарный станок с конусом передней и задней бабки MT1 или MT2. Ниже показаны некоторые аксессуары с МТ2. Примечание. Некоторые производители используют термин 2MT вместо термина MT2.

5. Знайте, как определить «Размер резьбы шпинделя» токарного станка.

Лицевые панели, патроны и другие аксессуары поставляются с различными размерами резьбы шпинделя. Знание размера резьбы шпинделя на вашем токарном станке поможет вам приобрести правильный аксессуар или адаптер.Ниже показаны спецификации резьбы шпинделя 1¼ ”x 8. Это означает, что внешний диаметр шпинделя составляет 1¼”, и он имеет 8 витков резьбы на дюйм.

6. Понять, как работает конус Морзе.

Конус Морзе — это самоудерживающийся машинный конус. Он может надежно удерживать приводные центры и приводные центры в передней или задней бабке. Трение поверхностей и заклинивание конуса удерживают его на месте. Угол конуса незначительно меняется от одного номера конуса Морзе к другому.В качестве конкретного примера конус Морзе №2 имеет конус 0,0500 на дюйм. В результате получается 1,43 градуса, как показано ниже. Чтобы снять насадку с конусом Морзе с передней бабки, слегка защелкните ее с помощью заглушки. Чтобы снять принадлежности с задней бабки, полностью втяните перо в заднюю бабку, освободив приспособление.

7. Знайте различные типы центров.

Вы вставляете « подвижный центр » или « мертвую точку » в заднюю бабку при повороте между центрами для прижатия и удержания заготовки.Живой центр содержит шарикоподшипники, которые позволяют центру вращаться вместе с заготовкой. Мертвая точка остается неподвижной в задней бабке и не вращается вместе с деталью. При использовании мертвой точки многие токарные станки применяют смазку, чтобы деталь не скрипела при повороте. С другой стороны, вы обычно вставляете « приводной центр » в переднюю бабку токарного станка, чтобы врезаться в древесину и передать вращающую силу на заготовку.

8. Рассмотрите возможность приобретения токарного станка с электронной регулировкой скорости.

Электронная регулировка скорости позволяет легко изменять скорость. Цифровое считывание оборотов позволяет легко отслеживать точную скорость вращения шпинделя. Кроме того, многодиапазонные шкивы обеспечивают максимальный крутящий момент на различных скоростях. Как показано ниже, открыв дверцу доступа на передней бабке и ослабив натяжение, вы можете переставить ремень в положение низкого или высокого числа оборотов.

9. Подумайте о покупке токарного станка с фазовым преобразователем.

Лучшие токарные станки используют инвертор для преобразования 1 фазы в 3 фазы электроэнергии.Трехфазные двигатели создают почти постоянный или равномерный крутящий момент на различных скоростях, особенно на более низких скоростях. С другой стороны, однофазные двигатели создают пульсирующий крутящий момент и имеют меньший крутящий момент при более низких оборотах в минуту.

10. Рассмотрите возможность использования токарного станка для зажима.

Не забудьте использовать заднюю бабку токарного станка для зажима давления при склейке сегментированных колец.

Некоторые распространенные марки токарных станков включают Delta, General International, Grizzly, Jet, Nova, Powermatic, PSI, Robust, Rockler, Shop Fox, Woodtek.

Найдите другие проекты и советы по токарной обработке древесины

загрузок для часов — Woodenclocks Брайана Лоу

На этой странице собраны все загрузки для часов. Сюда входят чертежи часов в формате PDF, которые доступны бесплатно. Просто щелкните выделенную ссылку в разделе «Бесплатные файлы». Для открытия файлов вам потребуется загруженный Adobe Acrobat, поэтому, если у вас его нет, вам нужно будет загрузить его.Вам нужно будет подождать несколько секунд, чтобы что-нибудь появилось, но проявите терпение.

Помните, что вы покупаете только файлы для часов, а не распечатки чертежей.

Файлы премиум-класса расположены под заголовками часов, и предложения различаются для каждого часа.

Мы не храним никаких личных данных наших клиентов на этом сайте. Если вам необходимо приобрести какой-либо из файлов, доступных для часов, используйте кнопку PayPal на время, которое вам нужно, и вы будете перенаправлены на безопасный папский адрес. сайт, на котором вы можете безопасно совершить покупку с помощью PayPal или кредитной карты.

После заполнения деталей вы должны перейти на страницу, с которой вы можете скачать файлы. Это должно произойти автоматически, и вы сможете сразу же загрузить свои файлы. Если этого не произошло, свяжитесь со мной через контактную форму, и я пришлю вам страницу с файлом, как только получу письмо. Я бываю здесь не все время, но отправлю файлы в течение следующих 24 часов. Если вы потеряете страницу до завершения загрузки, используйте кнопку «Назад» в браузере, чтобы вернуться к ней снова.

Если вы не видите файлы в папке «Входящие», просмотрите файлы со спамом, чтобы узнать, были ли они отправлены по электронной почте.

Честно говоря, я должен отметить, что эти часы нелегко построить и могут стать проблемой, особенно если у вас нет всего набора, необходимого для их сборки. Спиральная пила, ленточная пила или фрезерный станок с ЧПУ находятся наверху списка, за которым следует токарный станок для круглых бит. Так что, пожалуйста, не отчаивайтесь, просто помните, что сборка — это проблема.

Наконец, эти файлы доступны для вашего личного использования, так что вы можете сконструировать часы для себя или для члена семьи, но их нельзя использовать для изготовления часов, которые вы можете продавать для личной выгоды, в дальнейшем вы не можете разрешено распространять файлы физически или через Интернет для их электронного распространения.

Узнайте, как легко изготовить свои собственные шестерни

В 2010 году мы попросили Дастин Робертс, в то время преподававшую в программе интерактивных телекоммуникаций Нью-Йоркского университета (ITP) под названием «Механизмы и вещи, которые движутся», внести свой вклад в создание ваших собственных механизмов для нашей темы «Физика и механика». Дастин только что написал книгу под названием «Заставить вещи двигаться», и мы хотели показать некоторые виды содержания, которые можно в ней найти.- Гарет

Шестерни легко понять, изготовить и использовать, если вы знаете терминологию и можете расположить шестерни на правильном расстоянии друг от друга. Что хорошо в зубчатых колесах, так это то, что если вы знаете о них какие-либо две вещи — скажем, внешний диаметр и количество зубцов — вы можете использовать несколько простых уравнений, чтобы найти все остальное, что вам нужно знать, включая правильное межцентровое расстояние между ними. Во-первых, изучите анатомию цилиндрической зубчатой ​​пары на рисунке 1 и словарях ниже.

• Число зубцов (N)
• Диаметр шага (D): Круг, на котором две шестерни эффективно зацепляются, примерно на полпути через зуб.Шаговые диаметры двух шестерен будут касательными, если центры расположены правильно.
• Диаметральный шаг (P): количество зубьев на дюйм окружности делительного диаметра. Думайте об этом как о плотности зубьев — чем больше число, тем меньше и ближе друг к другу зубья на шестерне. Обычные диаметральные шаги для проектов любительского размера — 24, 32 и 48. Диаметр всех зубчатых колес должен быть одинаковым.
• Шаг по окружности (p) = pi / P: длина дуги между центром одного зуба и центром зуба рядом с ним.Это просто число пи (€ = 3,14), деленное на диаметральный шаг (P). Хотя этот параметр редко используется для идентификации стандартных шестерен, вам может понадобиться этот параметр при моделировании шестерен в программном обеспечении 2D и 3D, как это делаем мы здесь. Как и в случае диаметрального шага , круговой шаг всех зацепляющих шестерен должен быть одинаковым.
• Внешний диаметр (Do): самый большой круг, касающийся краев зубьев шестерни. Вы можете измерить это с помощью штангенциркуля, такого как # TOL-00067 на Sparkfun.com.
  Примечание. Шестерни с четным числом зубьев легче всего измерить, так как у каждого зуба есть другой зуб прямо напротив шестерни.На шестерне с нечетным числом зубьев, если вы проведете линию от центра одного зуба прямо через центр через шестерню, линия будет проходить между двумя зубьями. Так что будьте осторожны с использованием внешнего диаметра в расчетах, если вы рассчитали его по шестерне с нечетным числом зубьев.
• Межосевое расстояние (C): половина делительного диаметра первой шестерни плюс половина делительного диаметра второй шестерни будет равняться правильному межцентровому расстоянию. Этот интервал имеет решающее значение для обеспечения плавного хода шестерен.
• Угол давления : угол между линией действия (как точка контакта между зубьями шестерни перемещается при их вращении) и линией, касательной к делительной окружности. Стандартные углы давления по какой-то причине составляют 14,5 ° и 20 °. Угол давления 20 ° лучше для небольших шестерен, но это не имеет большого значения. Не важно понимать этот параметр, просто нужно знать, что угол давления всех зубчатых колес должен быть одинаковым.

Рисунок 1

Все эти параметры передачи связаны друг с другом простыми уравнениями.Уравнения в таблице ниже взяты из отличного (и бесплатного) руководства по проектированию, опубликованного Boston Gear [PDF].

Сделать самому

Этот проект адаптирован из записи в блоге, которую студент сделал на моем первом курсе «Механизмы и вещи, которые движутся» в ITP Нью-Йоркского университета. Мы спроектируем и изготовим прямозубые цилиндрические зубчатые колеса с помощью бесплатного программного обеспечения (Inkscape) и интернет-магазина (Ponoko.com), который выполнит индивидуальную лазерную резку по доступным ценам из различных материалов. Даже лучше, если у вас есть доступ к лазерному резаку в местной школе или хакерском клубе! Вы также можете распечатать шаблон и закрепить его на картоне или дереве, чтобы вырезать шестеренки вручную.

1. Загрузите и установите Inkscape из Inkscape. Это бесплатная программа для рисования векторных изображений с открытым исходным кодом, аналогичная Adobe Illustrator. Он хорошо работает с большинством современных операционных систем Windows, Mac и Linux (подробности см. В FAQ).
2. Зайдите в Ponoko и загрузите их стартовый комплект Inkscape. Это даст вам руководство по изготовлению (файл PDF) и три шаблона, которые относятся к размерам материалов Ponoko. Разархивируйте файл и сохраните его в удобное для вас место.
3. Откройте новый файл в Inkscape.В меню «Файл» перейдите в «Свойства документа», чтобы открыть окно, показанное на рисунке 2. Измените единицы измерения по умолчанию в верхнем правом углу на дюймы. Вернувшись в главное окно, измените линейки с пикселей на дюймы на панели инструментов. Ваш экран должен выглядеть как на рисунке 2. После настройки выйдите из этого окна.

Рисунок 2

1. А теперь займемся шестеренками! Перейдите на панель инструментов и выберите Extensions -> Render -> Gear. Появится небольшое окно шестерни, в котором вы найдете три варианта: количество зубцов, круговой шаг, пиксели и угол давления.Оставьте угол давления в покое — стандартное значение 20 ° по умолчанию для серийных шестерен, так что это хорошее место для начала. На рисунке 3 вы можете видеть, что я выбрал 28 зубцов с круговым шагом 24. Нажмите «Применить», затем «Закрыть». Примечание относительно шага окружности: в Inkscape шаг окружности указывается в пикселях, а не в дюймах, как мы привыкли использовать в уравнениях в приведенной выше таблице. Вы можете получить разные передаточные числа, просто выбирая круговой шаг, который выглядит хорошо, и варьируя количество зубьев, но если вы хотите сделать шестерни, которые взаимодействуют с шестернями, уже имеющимися в продаже, вам нужно уделить немного больше внимания.По умолчанию в Inkscape 90 пикселей на 1 дюйм. Итак, если вы установите круговой шаг на 24 пикселя в инструменте шестерни, как это было сделано выше, он округлится до 0,267 дюйма (24/90 = 0,2666…). Поскольку диаметральный шаг (P) = € / круговой шаг (p), диаметральный шаг (P) в дюймах составляет = € / 0,267 = 11,781. Вы не найдете готовых шестерен с диаметральным шагом 11,781. Как упоминалось ранее, наиболее распространенными диаметральными шагами являются 24, 32 и 48. Поэтому, если вы планируете сделать так, чтобы шестерни хорошо сочетались со стандартными шестернями, начните с диаметрального шага вашей стандартной шестерни и используйте уравнения в таблице, чтобы работайте в обратном направлении до того, каким должен быть ваш круговой шаг в пикселях в Inkscape.

Рисунок 3

1. Теперь, поскольку шестерни сами по себе не приносят удовольствия, повторите шаги 4 и 5 еще раз, чтобы сделать еще хотя бы одну шестерню. Вторая шестерня, показанная на рисунке 30, имеет 14 зубьев. Помните: угол давления и шаг окружности должны быть одинаковыми для зацепления шестерен — измените только количество зубьев!
2. Используйте инструмент «Круг» и зажмите кнопку CTRL (на ПК), чтобы нарисовать круг внутри большой шестеренки. Круг по умолчанию отображается залитым черным цветом. При необходимости увеличьте масштаб.Убедитесь, что переключатель со стрелкой активен, и щелкните круг. Убедитесь, что на панели инструментов выбраны дюймы и кнопка блокировки выглядит заблокированной. Введите 0,250 в поле W на панели инструментов, нажмите клавишу ВВОД и посмотрите, как поле H изменится автоматически. Размер вашего круга изменится до 0,250 дюйма в диаметре, и ваш экран должен выглядеть, как на рисунке 4.

Рисунок 4

1. Щелкните и перетащите рамку вокруг большой шестеренки, маленькой шестеренки и круга, чтобы выделить их все. В строке меню выберите «Объект» -> «Заливка и обводка».Должно появиться окно, похожее на рисунок 5.
   • На вкладке Заливка нажмите кнопку X, чтобы не рисовать.
   • На вкладке Stroke paint нажмите кнопку рядом с X, чтобы получить ровный цвет. Оставьте пока цвет по умолчанию (черный).
   • На вкладке Stroke style измените ширину на 0,030 мм и нажмите Enter. Это то, что Поноко хочет, чтобы толщина линии была для лазерной резки. При необходимости отрегулируйте, если вы используете другой лазерный резак. Закройте окно.

Рисунок 5

1. Теперь нам нужно, чтобы этот круг находился точно в центре шестеренки. Убедитесь, что переключатель стрелки активен. Щелкните и перетащите рамку вокруг большой шестеренки и круга, чтобы выбрать их обоих. В строке меню перейдите в Object -> Align and Distribute. Нажмите кнопку «центрировать объект по горизонтали», выделенную на рисунке 6, затем кнопку справа под ней — «центрировать объекты по вертикали». Теперь у вас есть шестерня с идеально отцентрованным отверстием! Скопируйте и вставьте этот круг и повторите этот шаг, чтобы центрировать круг на другой шестерне.

Рисунок 6

1. Теперь, когда у нас есть шестерни, давайте создадим основу с отверстиями, расположенными на правильном расстоянии друг от друга, чтобы мы могли закрепить шестерни деревянными дюбелями 1/4 дюйма и заставить их вращаться.
   1. Во-первых, нам нужно вычислить, какое центральное расстояние (CD) наших шестерен, используя уравнения из таблицы. Обе шестеренки имеют круговой шаг 24 пикселя и угол давления 20 °. У большой шестерни 28 зубьев, а у маленькой 14. В примечании к шагу 4 мы преобразовали круговой шаг в пикселях в диаметральный шаг в дюймах 11.781. Если мы посмотрим на таблицу, все, что нам нужно, это это число и количество зубцов на двух зацепляющих шестернях, чтобы найти межосевое расстояние (CD). Используйте уравнение CD = (N1 + N2) / 2P, и вы обнаружите, что CD = 1,783.
   2. Теперь скопируйте один из кругов внутри шестеренок и вставьте два из них на расстоянии двух дюймов друг от друга в нижнюю часть шаблона. Выберите крайний левый и измените координату X на панели инструментов на 3 дюйма, затем нажмите Enter. Ваш экран должен выглядеть, как на Рисунке 7.

   Рисунок 7

   1. Используйте ту же процедуру, чтобы разместить второй круг справа от первого с координатой X, равной 4.783. Это центральное расстояние, которое мы рассчитали выше (1,783), добавленное к координате X первого круга (3.000).
   2. Теперь нарисуйте прямоугольник вокруг двух кругов, чтобы завершить основу. Совместите прямоугольник с двумя кругами, как показано на рисунке 8.

Рисунок 8

1. Теперь нам нужно подготовить файл для загрузки и заказа на Ponoko.com.
   1. Ponoko использует цвета, чтобы указать, как они должны обращаться с файлами, например синий 0.Линия 030 мм означает прорезание насквозь. Итак, выберите все, что вы нарисовали, перейдите к образцам цвета в нижней части экрана и, удерживая кнопку Shift, нажмите на синий.
   2. Откройте шаблон P1.svg, который вы скачали ранее. Выделите все, что вы уже нарисовали, скопируйте и вставьте в этот шаблон, как показано на рисунке 9. Не беспокойтесь о оранжевой рамке и словах — Поноко умеет вырезать только синие контуры.

   Рисунок 9

   1. Сохраните файл и перейдите в Ponoko.com, чтобы создать бесплатную учетную запись, загрузить ее, выбрать материал и получить его! Я выбрал светлый бамбук, как показано на Рисунке 10, и общая стоимость составила всего 4,13 доллара (плюс доставка). Примечание. После открытия бесплатной учетной записи перейдите в «Мои учетные записи» -> «Настройки», чтобы указать в качестве узла доставки Поноко — США (или ближайший к вам регион). Мой был случайно отправлен в Новую Зеландию, поэтому мои расходы на доставку были на удивление высокими, пока я не выяснил это.

Рисунок 10

1. Ваш заказ Ponoko должен прибыть через пару недель, если вы не укажете срочность.Пока вы ждете, купите деревянный дюбель 1/4 дюйма в местном хозяйственном или ремесленном магазине (или, конечно, McMaster). Отрежьте две секции диаметром 2 дюйма ножом для хобби и подпилите концы сколов.
2. Шестерни входят в квадратный шаблон с бумажными протекторами с каждой стороны. Снимите бумагу, вытяните шестерни и поместите две шестерни над отверстиями в основании. Вставьте деревянные дюбеля и вуаля!

Рисунок 11

Больше:
