Изготовление маршевой деревянной лестницы своими руками

Прямая маршевая деревянная лестница – популярная конструкция в частном доме, поскольку делать ее достаточно просто, а внешний вид (при правильной отделке) ничем не хуже, чем у винтовых или модульных приспособлений. Далеко не секрет, что за заводскую лестницу среднестатистический человек должен отдать несколько своих месячных зарплат, хотя затраты на ее изготовление составляют всего 20-25% от этой стоимости.

Сейчас мы рассмотрим, как делается маршевая лестница на второй этаж, ее конструкцию, сделаем подробный чертеж и проведем монтаж своими руками. Этот процесс займет примерно 2 дня: первый потребуется для сбора материалов и подготовки, второй – для строительства лестницы. Будем использовать максимально недорогие и надежные материалы, чтобы и штаны последние не отдавать и прослужило наше изобретение несколько десятков лет.

Виды маршевых лестницы и что лучше выбрать

В зависимости от конструктивных особенностей, высоты, материала, из которых изготовляются лестницы, их различают около 10 видов. На самом деле можно условно разделить их только на поворотные и прямые, а все остальное – это только подвиды. Поворотные занимают меньше места в доме, они смотрятся немного элегантнее, но прямые делать намного проще, дешевле и представляется очень много возможностей для творчества строителя.


Стоит отметить, что для ходьбы лучше выбрать изготовление маршевых лестниц без поворотов, на них можно без проблем разойтись двух людям, удобнее переносить тяжести между этажами и намного проще мыть. Они занимают больше места – это верно, но его можно эргономично использовать и зашить пространство гипсокартонном или ОСБ, сделав полезные полочки или ниши под одежду (сделать гардеробную) или предметы интерьера.

Мы выбрали для строительства простой вид маршевой лестницы – прямую. В первую очередь потому что это действительно дешево, а во-вторых – делать ее будет намного проще и справиться с такой работой сможет даже начинающий строитель без опыта. Теперь можно переходить к расчетам и более интересным этапам работ.

Расчет и чертеж маршевой деревянной лестницы

Для начала сделаем краткий обзор по частям лестницы, чтобы лучше понимать, что и как делать. В маршевой лестнице есть ступени – элементы, которые принимают основную нагрузку. Здесь вроде все понятно, теперь идем дальше. Косоур – несущий элемент, своеобразная балка, в которой делают «заусеницы» для установки ступеней и крепления подступенков («подпорки» ступеней). Он напоминает форму пилы, на зубьях которой располагаются ступеньки. В маршевой лестнице может быть 2 косоура или 1. Во втором случае противоположная сторона ступеней крепится непосредственно на стену.

Теперь надо выучить еще одно новое ругательство – тетива. Это большая широкая балка, в которой имеются посадочные места для ступенек. «Ну, а разница то где?» – спросите вы. Да нет ее, просто на косоуре ступеньки крепятся сверху, а здесь как-бы между двух балок, которые периодически стягиваются между собой арматурой или деревянным тягами. Здесь уже выбирать надо по внешнему виду, что кому нравится, поскольку никаких практических отличий нет.

Хотя подступенки и напоминают опорные элементы, они ничего не держат и устанавливаются исключительно в декоративных целях – они скрывают пространство под лестницей. Их можно украсить наклейками, красивыми надписями или выжечь что-то – смотрятся достаточно солидно и оригинально, а затраты минимальные на декорацию.

Конечно же, есть еще перила, их функция и крепление вроде понятны (балясины и поручень сверху). Теперь сделаем размеры маршевой лестницы, нанесем все это сначала на бумагу, а потом сделаем аналогичный перенос на комнату, в которой будет находиться наша конструкция. Рассмотрим инструкцию пошагово, чтобы было максимально понятно и удобно выполнять.

ШАГ 1: рассчитываем количество ступеней и длину лестницы. Допустим, высота потолка вашего дома составляет 250 сантиметров, угол наклона надо выбрать 40 градусов – это оптимальный угол для удобной ходьбы и подъема груза. Длина деревянной балки будет в таком случае 500 сантиметров. Ширина ступеней должна быть примерно 50-60 сантиметров, не менее, чтобы удобно было передвигаться. Высота подъема – 15-20 сантиметров. Это наиболее распространенные параметры маршевых лестниц, которые чаще всего применяются при их строительстве. Угол наклона лестницы более 45о считается небезопасным для перемещения, особенно если в доме дети.

ШАГ 2: расчет маршевой лестницы в масштабе помещения. Мы взяли общую длину лестницы, которая получилась (нашли гипотенузу равнобедренного треугольника, нашли корень от суммы квадратов высоты помещения и длины от основания лестницы до стены, на которую она «опирается»), разделили на высоту подступенков, вышло их количество. Чертим все это на полу и стене, наглядно смотрим, устраивают ли нас такие параметры.

ШАГ 3: собираем полученные записи и отправляемся на лесопильню за необходимой древесиной. Маршевые деревянные лестницы лучше всего делать дубовые – максимальная прочность древесины, минимальная усадка и отличный внешний вид. Но есть один минус – дуб стоит как самолет, поэтому заменим его обычной сосной и разукрасим ее потом «под дуб». И дешево, и похвастаться потом можно будет перед гостями эксклюзивной маршевой лестницей на второй этаж, сделанной своими руками.

Важно: если дом недавно был построен, он может давать небольшую усадку еще, поэтому крайне не рекомендуется устанавливать много жестких креплений лестницы – ее может «повести» со временем. Для начала лучше будет закрепить «черновой» вариант с зазором на 1-2 сантиметра, а потом, если через год или два она останется на этом же месте, закрепить наглухо и вплотную до потолка.

Изготовление сосновой маршевой лестницы в дом

Для начала нам надо купить деревянный брус нужной длины (определили в предыдущем разделе), доску толщиной 25-30 мм, пропитки, морилки, лак, запастись электролобзиком, наждачной бумагой или шлифовальной машинкой. Теперь разберем как сделать маршевую лестницу своими руками. Снова рассмотрим пошагово все для удобства.

ЭТАП 1: изготовление косоуров прямой маршевой лестницы. Можно, конечно, попросить прямо на лесопильне поделать нужные зубья, зашлифовать брус, сделать пазы, но это все деньги, причем немаленькие, поэтому мы потратим все-таки несколько часов своего времени и сделаем маршевую лестницу своими руками. Сначала делаем пазы в начале и конце бруса, которыми он будет ложиться на опорный брус внизу и крепиться к балке сверху. Там все просто: надо выпилить небольшое посадочное место под углом 90 градусов, чтобы прислонить его к балке или брусу на полу. Далее необходимо взять линейку и начертить «зубья» на косоуре: надо отсчитать по 20 см везде (высота ступени) и прямой угол должен получиться везде, можно использовать транспортир. Далее выпиливаем все и обрабатываем наждачной бумагой или шлифуем машинкой.

ЭТАП 2: изготовление ступеней. Теперь нам надо сделать маршевую лестницу со ступеньками для последующей обработки. Устанавливаем подготовленный брус, крепим его анкерами или шурупами к балке и полу. Ступени выпиливаем из доски толщиной 30 мм, делаем их по ширине лестницы с перилами вместе, затем рубанком или шлифовальной машинкой снимаем острые углы и шлифуем. Аналогично делаем и подступенки, только из доски уже 20 мм толщиной. Отрезаем их по высоте ступенек и ширине лестницы, чтобы ничего не выступало нигде.

ЭТАП 3: крепеж ступенек. Сначала привинчиваем подступенки, потом уже сверху укладываем ступени, привинчиваем их саморезами, но обязательно смачиваем все стыки в столярном клее или эпоксидной смоле, чтобы ничего не скрипело потом. Теперь конструкция маршевой лестницы почти готова, надо только на что-то опереться!

ЭТАП 4: перила. Нам потребуются балясины и поручни. Вот их как раз можно купить готовые, поскольку они недорогие, и делать своими руками будет достаточно тяжело, если хотите, можно установить обычные квадратные балясины, вырезав аналогичный элемент с деревянного бруса. По 1 балясине на ступень будет как раз нормально, некоторые предпочитают через одну ставить и крепить их саморезами или специальными Г-образными креплениями, которые завинчиваются вровень и закрашиваются. Аналогично можно закрепить и перила с помощью Г-образных креплений и саморезов. Монтаж маршевой лестницы из дерева завершен, теперь осталось обработать антикоррозийными смесями.

Можно использовать пропитки, сверху сделать все лаком. Выбор лакокрасочных материалов достаточно большой, можно купить специальную смесь «под дуб» или сделать разводами – здесь уже полет фантазии ничем не ограничивается. Если вы хотите сделать действительно эксклюзивную деревянную маршевую лестницу своими руками, тогда потребуется еще алюминиевый уголок, с помощью которого можно обработать подступенки и ступеньки. Также можно выжечь красивые узоры или что-то наклеить на подступенки.

Предлагаем также посмотреть подробную видео инструкцию по изготовлению простейшей деревянной маршевой лестницы своими руками из бюджетных материалов:

rabotai-sam.ru

Изготовление деревянной лестницы своими руками: руководство

В любом здании высотой больше этажа производится установка лестницы. Такая конструкция требует детального расчета всех ее комплектующих, умения работы со слесарным и столярным инструментом и некоторых дизайнерских навыков. После изучения этой инструкции вы узнаете, как проектируется и изготавливается деревянная лестница своими руками.

Устройство деревянной лестницы

Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими рукамиУстройство деревянной лестницы

Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:

  • Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.
  • Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

  • Ступень. Основной элемент любой лестницы, который крепится к одной из несущих балок. Кроме обычных, существуют забежные и радиусные ступеньки. У забежных элементов форма нестандартная и их монтируют в начальной точке марша. Радиусные ступени отличаются криволинейным передним краем, они могут быть полукруглыми, волнообразными или с закругленными углами.
  • Подступенок. Деталь не является обязательной, но она обеспечивает лестнице высокую прочность, поддерживая ступень по центру. Для фиксации подступенка применяется дистанционная втулка. Под полукруглые ступеньки устанавливается радиусный тип, а выгнутый вариант монтируется под соответствующие ступеньки или под площадкой между лестничными маршами.
  • Столбы для опоры. Ставятся в начальной и конечной точке лестницы, а также по краям межмаршевых площадок. Элементы повышают прочность ограждения и служат опорой поручням.
  • Балясины. Это подпорные столбы для поручней, из которых формируются боковые ограждения, могут иметь разную конфигурацию.
  • Поручни. Являются обязательной деталью. Они опираются на балясины и опорные столбики. Основным требованием к элементу является гладкая поверхность.
  • Дистанционная втулка. Такая подставка требуется для любой конструкции с несколькими маршами (даже при применении косоуров).

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) – группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

  1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой. Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками
  2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками. Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

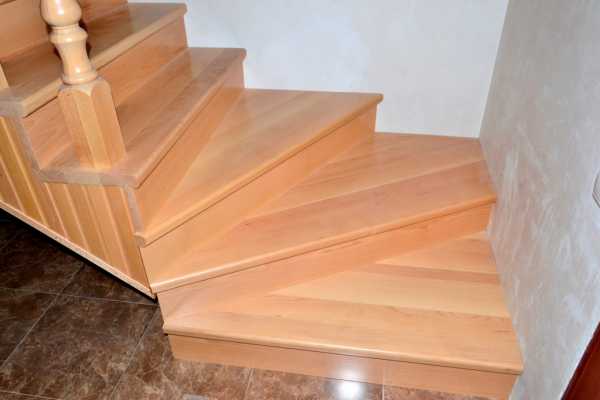

  3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль. Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками
  4. Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место. Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками
  5. 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство. Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками
  6. 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом. Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками
  7. 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка. Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Для выбора определенной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.

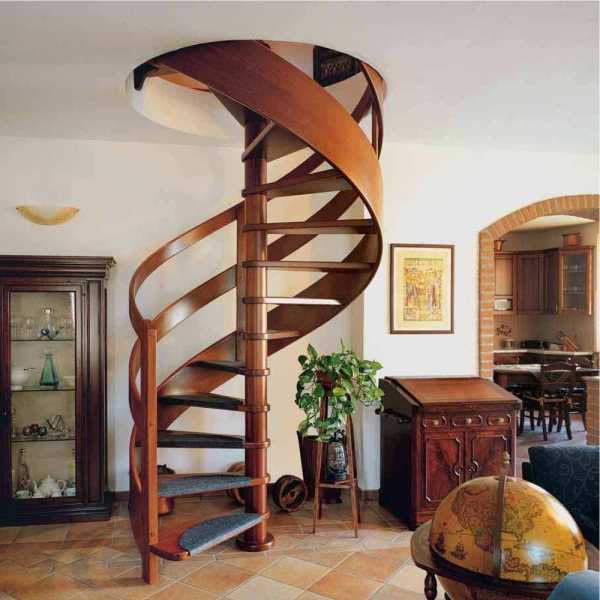

Винтовые

Конструкции винтового типа применяются реже, как правило, при ограниченной площади или из эстетических соображений владельца частного дома. Они не так удобны, как маршевые, по ним сложно транспортировать мебель. Чтобы установить лестницу, нужно будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:

  • с консольным защемлением ступенек на внутреннем столбе;
  • с опорой ступенек на внутренний столб и периметральные стены;
  • с консольной опорой ступенек на обсадную трубу;
  • с опорой на ограждение и гнутые тетивы.

Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в определенной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими рукамиВинтовые лестницы позволяют экономить пространство

Виды конструкций

Перед тем как сделать деревянную лестницу, следует подобрать оптимальный вариант конструкции для своего помещения.

Существуют следующие популярные типы конструкций:

Самой простой является лестница прямой формы, которая обеспечивает прямолинейное перемещение по маршу.

Более подробно об этом читайте в статье о видах дизайна деревянных лестниц.

Изготовление деревянной лестницы своими руками с наглядной пошаговой инструкцией рассмотрим более детально. Процесс включает в себя два основных этапа: проектирование и монтаж.

Расчеты размеров лестничной конструкции

Перед тем как приступить к проектированию, нужно сделать точные расчеты, начертить схему и нанести на нее все данные. Если нет уверенности в правильности расчетов, то лучше доверить работу профессионалам, которые сделают грамотный чертеж, что позволит поэтапно выполнить монтаж без ошибок.

Общая высота лестницы

Определить высоту можно, измеряя расстояние от пола первого до второго этажа с учетом толщины потолка. Например, если на 1-м этаже потолочная высота равна 2700 мм, а толщина межэтажных перекрытий – 300 мм. В результате суммарная высота будет равна 3000 мм.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Если чистового пола нет, то его размеры нужно заложить примерно.

Количество ступеней

Если известна высота лестницы и подступенка, можно определить число ступенек конструкции. Для этого нужно разделить один показатель на второй. Например, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000 : 175=171 мм.

После этого нужно округлить значение, в результате получится 170 мм. В таблице указан пример расчета:

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими рукамиЗависимость высоты ступени от их количества при заданной высоте этажа

Высота подступенка

По рекомендации специалистов оптимальная высота подступенка должна составлять 150–180 мм, фактически это размер человеческого шага. Данная высота может составлять 150–200 мм. Обычно средняя величина по нормативу равна 160-170 мм.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими рукамиОптимальный диапазон уклона лестницы выделен зеленым цветом



Ширина ступени

Чтобы не возникло травм в результате неверно подобранной ширины ступеней, нужно правильно ее рассчитать. Исходя из многолетней практики, ширина детали должна быть в пределах 220 – 400 мм.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Для определения более точного значения можно воспользоваться определенной формулой. Нужно взять среднюю ширину человеческого шага (600 – 640 мм) и вычесть из нее высоту подступенка, умноженную на 2, т.е. 640 – 2х175 = 290 мм. Этот показатель будет оптимальным для перемещения.

Ширина марша

По правилам безопасности для удобного передвижения людей пролет должен быть шириной не меньше 80 см, но лучше принять не менее 90 см. Для удобной переноски мебели этот показатель для частного жилого дома должен быть 100 – 120 см.

Длина лестницы в плане

Для расчета этого параметра нужно умножить количество ступеней и ширину проступи. В нашем примере получится 29х17= 493 см. То есть лестница выходит довольно длинной и при устройстве одного марша потребуется помещение не менее 6 метров. В небольшом срубе или деревенском доме нужно будет делать 2 марша с 90 или 180 градусным поворотом.

Между маршами монтируется площадка или ставятся поворотные ступеньки. Если не получается выполнить расчет самостоятельно, можно воспользоваться специальной программой, представленной чуть ниже, где наглядно будет отражаться локализация лестничных деталей.

Размер потолочного проема

При строительстве лестницы из деревянного массива нужно помнить о расчете проема потолка, чтобы при поднятии наверх не пришлось нагибаться. Такой показатель будет зависеть от уклона, который влияет на удобство при перемещении и подбирается индивидуально.

Оптимальным считается уклон 23-36 градусов, но часто не получается соблюсти необходимый угол из-за малой площади помещения (чем более крутым будет уклон, тем меньше площади он будет занимать).

От угла лестничного марша будет зависеть величина проема в области потолка. Так, для складной конструкции потребуется небольшой проем, а для большего уклона потребуется более значительный (до 2 м).

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими рукамиРазмер проема в перекрытии определяется исходя из минимально допустимого значения для прохода человека

Длина косоура

Для определения длины косоура применяется формула Пифагора: (длина лестницы в плане)²+ (высота лестницы)²= (длина косоура)².

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими рукамиОпределение длины косоура

То есть при длине 493 см и высоте 300 см получим следующее: L=√(4932 + 3002) = 577 см (показатель берется с запасом – 580 см).

Онлайн-калькулятор для расчета

Для вашего удобства вы можете воспользоваться удобным и наглядным онлайн-калькулятором расчета деревянной лестницы.

Выбор материала

После того как выполнены все расчеты, нужно закупать материалы. Для этого потребуются доски разной длины и плотности: для ступенек толщина составляет 3-4 см; для подступенков – 2-2,5 см; для тетивы или косоура толщина равна 5 см, а высота – 150-250 мм. Поручни и балясины лучше купить готовые, так как для их производства потребуется токарный станок и брус размером 10х10, 15х15 см. Для фиксации комплектующих потребуются саморезы и гвозди, а также металлические уголки для усиления.

Изготовление деталей и монтаж лестницы

Технология монтажа включает в себя изготовление и установку всех элементов лестничной конструкции в соответствии с чертежом.

Сборка тетивы или косоуров

На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими рукамиРазметка цельного косоура Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими рукамиВариант изготовления косоура с кобылками Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими рукамиСборка тетивы со стяжками жесткости

Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.

Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.

Установка ступеней и подступенков

Подступенки монтируют в подготовленные запилы косоура, выравнивают и зашкуривают. Закрепление выполняют с помощью саморезов, которые после можно зашпаклевать или закрыть отделочным материалом.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими рукамиСпособы установки ступеней на косоур Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими рукамиВарианты крепления ступеней к тетиве



После фиксации подступенков устанавливаются заранее фрезерованные ступени, длина которых должна превышать расстояние между парой крайних косоуров на 1-2 см. Ширина элементов должна быть на 2-3 см больше гребеночного выступа. Крепление ступеней к подступенкам и косоурам осуществляется на саморезы, шляпки которых должны быть утоплены в дерево.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими рукамиКрепление косоура к верхнему перекрытию. Способы соединения элементов лестницы. Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими рукамиКрепление косоура к полу

Монтаж ограждений

Придать конструкции завершенный вид можно с помощью вспомогательных деталей. Для этого могут применяться резные, прямые, фигурные деревянные и металлические ограждения.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими рукамиСхема крепления ограждений

Установка столбов с балясинами считается сложной задачей, где требуется точная разметка с подгонкой. В ступеньке отверстие для шканта размечается на расстоянии от края, равном ½ ширины основания балясины. Затем на ступенях делают отверстия и вклеивают в них шканты (они должны выступать на 1-1,5 см от поверхности).

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими рукамиКрепление балясин на шканты

После этого по диаметру шканта надо сделать отверстия в основе столбов и балясин, промазать их клеем. Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими рукамиКрепление балясин с перилами

Далее балясины промазываются клеем, а сверху на них укладываются поручни в паз. И хотя фиксация в паз довольно надежна, рекомендуется зафиксировать стык тонкими саморезами.

После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным лаком или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.


domzastroika.ru

Маршевая лестница из дерева своими руками

Типовые лестницы

В зависимости от конкретных условий, для каждого строения подбирается свой тип деревянных лестниц, при этом обязательно учитывается общий архитектурный дизайн помещений и назначение лестницы. На рисунке предоставлено несколько наиболее часто употребляемых конструкций, среди них для описания мы выберем наиболее простой вариант – прямую маршевую лестницу. Понимаем, что такой вариант подойдет не ко всем случаям, но зато его можно считать наиболее распространенным. И дело не только в простоте, а и в универсальности использования: маршевые лестницы могут устанавливаться в больших загородных коттеджах и небольших дачах, в банях и хозяйственных постройках. Они могут иметь довольно много отдельных элементов и быть максимально упрощенными. Для изготовления лестницы понадобится полный набор столярных инструментов и приспособлений, а также строганый пиломатериал. Как же изготавливать лестницу, чтобы не пришлось исправлять ошибки или полностью переделывать конструкцию?

Выбор количества маршей и расчет ступенек

Маршевые лестницы могут иметь один или несколько маршей, бывают поворотными (на различный угол) или прямыми, могут устанавливаться посреди помещения или монтироваться у стены. Перед началом работ вы должны выбрать место расположения лестницы, а потом приступать к расчетам ее размеров. Во время расчета размеров рекомендуется соблюдать требования строительных норм и правил, а они определяют все главные показатели размеров отдельных частей: высоту ступеней, ширину ступеней, максимальное количество ступеней в одном марше и т. д.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Виды деревянных лестниц

Шаг подъема и количество ступеней маршевой лестницы

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

СНиП не рекомендуют делать количество ступеней более 14-ти, шаг подъема в пределах 150-220 мм, исходя из этих рекомендаций и общей высоты лестницы рассчитайте шаг ступеней. Если у вас количество ступенек получается значительно большим, то рекомендуем сделать промежуточную площадку, а потом продолжать маршевую лестницу. Конечно, это немого усложнит строительство, зато сделает лестницу более удобной и безопасной для пользования. При расчете нужно обязательно принимать во внимание расстояние между крайней ступенькой и проемом в потолке. Для удобства пользования это расстояние не может быть меньше двух метров, в противном случае во время подъема вы будете инстинктивно нагибаться.

Советуем начинать расчеты с шагом подъема 200 мм, а потом, при необходимости, корректировать это значение и пытаться довести количество ступенек до полного значения. Если идеальных значений получить не удается, то следует округлить их до ближайшего целого числа.

Расчет количества балясин и перил

Высота балясин устанавливается в пределах 800÷1000 мм, только такие параметры обеспечивают безопасность пользования. Балясины нужно ставить на каждую ступень минус первая, в этом месте перила крепятся к вертикальному брусу. Сразу же подсчитайте длину перил, изготавливайте их с небольшим запасом. Намного спокойнее будет потом немного отрезать по размерам, чем пытаться дополнительно изготовить недостающий участок.

Маршевые лестницы могут устанавливаться на косоуры, на тетивы или смешанным способом – одна сторона на косоуре, а вторая на тетиве. Какой именно вариант выбрать - зависит от архитектурных особенностей помещения и ваших предпочтений. С технической точки зрения эти варианты почти равнозначны, да и по сложности изготовления различия совсем небольшие.

Как изготавливать лестницу на косоурах

Материал изготовления – доска толщиной не менее 40 мм, если у вас возникают сомнения в прочности косоуров, то можете сделать три таких элемента и крепить их с двух сторон и посредине. Выберите качественные первосортные обрезные доски, пропустите их через рейсмус или обработайте электрическим рубанком, при необходимости отшлифуйте поверхности. Сделайте разметку на доске с учетом полученных параметров по ширине и высоте ступеней, сделайте шаблон и вырезайте по очереди доски. Внимательно следите, чтобы все углы равнялись 90°, размеры ступеней должны быть полностью одинаковыми. Первый косоур будет шаблоном для всех остальных, изготавливайте его очень внимательно, несколько раз проверяйте размеры. В косоурах надо предусмотреть нижние и верхние площадки для их крепления к полу и к перекрытию второго этажа.

Заготовьте все ступени и подступенки. Подступенки не обязательный элемент лестниц, можете выбрать и более простой вариант сооружения без подступенок. Крепление ступенек и подступенок выполняйте саморезами или гвоздями, головки желательно утопить, зашпаклевать и зачистить. При желании под косоуры можно поставить дополнительные подпорки, они могут выполнять и декоративную роль. В некоторых случаях пространство под маршевой лестницей используется для строительства небольших подсобных помещений, тогда подпорки будут служить основанием для сборки каркаса.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Вырезание косоура

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Крепление подступенок

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Лестница на косоуре и тетиве

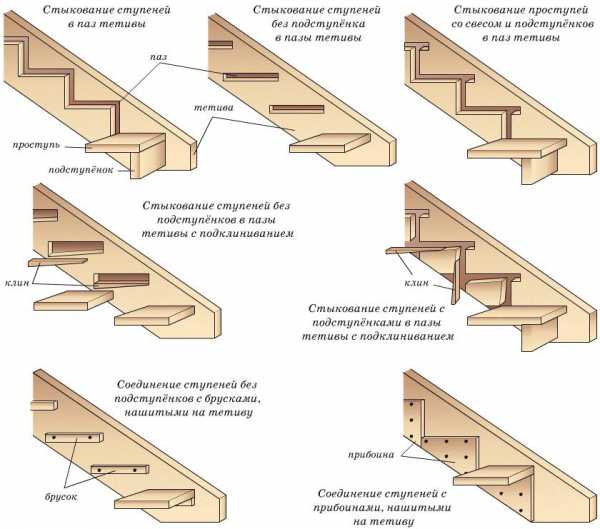

Как изготавливать лестницу на тетиве

Тетива изготавливается тоже из сухих строганых досок толщиной не менее 40 мм, процесс изготовления тетивы несколько сложнее. Дело в том, что вам придется под каждую ступеньку и подступенок выбирать пазы. Точность пазов должна обеспечивать плотное без щелей прилегание деталей, а это требует настоящего умения. Левая и правая тетива должны быть зеркальными по отношению друг к другу, все размеры должны быть абсолютно одинаковыми. Если лестница устанавливается около стены, то рекомендуем одну тетиву закрепить на стене, это существенно повысит надежность фиксации. Две тетивы нужно скрепить друг с другом при помощи металлических или деревянных стяжек.

Установка балясин и перил

Балясины крепите к ступенькам в шип/паз, обязательно пользуйтесь столярным клеем. Есть второй вариант крепления балясин – при помощи деревянных или металлических штырей, диаметр деревянных штырей должен быть более двадцати миллиметров. Перила к балясинам фиксируйте также в шип/паз, все соединения нужно выполнять с максимальной точностью. Перила должны выдерживать большие боковые нагрузки, это очень важный показатель безопасности маршевой лестницы. Для финишной отделки можете использовать прозрачные лаки, морилки или краски.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Лестница на тетиве

elka-palka.ru

Деревянные маршевые лестницы: мастер-класс по изготовлению

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Маршевые лестницы являются самыми популярными в современном строительстве. Они легко вписываются в любой интерьер коттеджа, частного дома или квартиры. Соорудить маршевую лестницу из дерева вполне реально, при наличии желания и определенных навыков работы си инструментом. Об особенностях изготовления маршевых лестниц рассмотрим далее.

Оглавление:

  1. Маршевые лестницы особенности и преимущества
  2. Маршевые лестницы - разновидности
  3. Расчет маршевой лестницы изготовленной из дерева
  4. Деревянные маршевые лестницы на второй этаж: особенности изготовления
  5. Деревянные маршевые лестницы своими руками

Маршевые лестницы особенности и преимущества

Маршевые лестницы представляют собой конструкцию, состоящую из нескольких маршей, разделенных между собой лестничной площадкой. Самый простой и распространенный вариант - одномаршевая лестница, которая состоит из прямой лестницы с одним пролетом. Кроме этого существуют двухмаршевые лестницы, разделяет которые поворотная площадка, выполнена под прямым или развернутым углом. Хотя угол поворота лестницы бывает любым, это зависит от особенностей здания и желаний его хозяев.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

В качестве основы маршевой лестницы выступает косоур, представляющий собой деревянную или бетонную балку, особой прочности. Если лестница узкая, то при ее обустройстве достаточно одного косоура, в противном случае, потребуется два и даже больше.

При обустройстве неширокой лестницы косоур бывает цельным или сборным, во втором случае, отдельные элементы свариваются между собой. Такая лестница будет отличаться более необычным и изящным внешним видом. Наборные сварные косоуры позволяют сделать лестницу с необычной геометрической формой.

Еще одним типом маршевой лестницы является консольная. Ее внешний вид имеет вид конструкции одна часть ступеней которой устанавливается в стену, а вторая как-бы парит в воздухе. Ступени должны быть закреплены только в капитальной стене, так как на нее ложится очень большая нагрузка. Для изготовления ступеней такой лестницы используется более плотный материал толщиной не меньше шести сантиметров. По ценовому фактору такие лестницы отличаются самой высокой стоимостью.

Еще одной разновидностью маршевых лестниц выступает хребтовая. Такая лестница включает несколько элементов, соединение которых происходит при помощи последовательного вложения одного элемента в конструкцию другого. Внешний вид подобен косоурным. Преимущество обустройства такой маршевой лестницы состоит в возможности сооружения винтовых маршевых лестниц змееобразной или спиралевидной конструкции. Ее стоимость в несколько раз дороже косоурной, хотя внешний вид такой же.

Самыми востребованными являются стандартные двухмаршевые лестницы. Они отличаются наличием одной площадки и двух одинаковых по длине маршей.

Среди преимуществ маршевых лестниц следует отметить:

  • легкость сборки - стандартные одно- или двухмаршевые лестницы довольно просты в изготовлении;
  • привлекательность внешнего вида - маршевая лестница способна вписаться в любой тип интерьера от классического до более современного;

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

  • возможность поворота каждого элемента конструкции под любым углом касательно противоположного, таким образом получаются удивительно привлекательные винтовые или змеевидные лестницы;
  • возможность сооружения как открытого так и закрытого подступенного пространства;
  • благодаря своей конструкции, маршевые лестницы способны выдерживать максимально большие нагрузки, в отличии от других альтернативных типов лестниц.

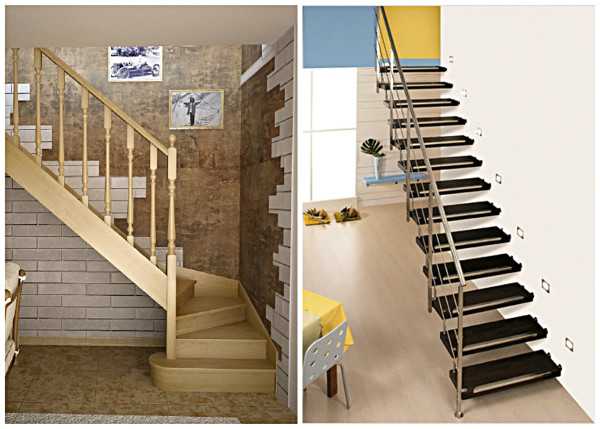

Фото маршевых лестниц:

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками


Маршевые лестницы - разновидности

В соотношении с количеством маршей выделяют:

  • одномаршевые лестницы;
  • лестницы с двумя маршами;
  • многомаршевые лестницы.

Если высота лестничного пролета превышает три метра следует устанавливать двухмаршевую лестницу, в противном случае, будет достаточно и одномаршевой.

В соотношении с типом материала, требуемого для изготовления лестницы их разделяют на:

  • бетонные;
  • металлические;
  • деревянные;
  • стеклянные и др.

Бетонные или монолитные маршевые лестницы являются самыми распространенными, они устанавливаются в большинстве многоэтажных домов, в больницах, кинотеатрах и других общественных заведениях. Такой тип лестницы отличается надежностью и прочностью конструкции, но требует для сооружения наличия бетонных стен.

Лестница маршевая металлическая отличается особой прочностью. Для отделки каркаса используется как металл, так и другие материалы в виде дерева или плитки.

Существует несколько разновидностей металлических лестниц:

  • с наличием закрытого каркаса - применяется в здании, требуемом скрыть каркас лестницы, для производства такого типа лестницы требуются недорогие материалы, поэтому ее сооружение требует особого внимания к соединению швеллеров;
  • открытая лестница с наличием двух косоуров - отличается наличием прямоугольного сечения, имеет ступени и ограждение, требует особого внимания при стыковке и сваривании металла;
  • открытая лестница однокосоурного типа - характеризуется отсутствием подступенков, требует наличия дополнительных консолей, при увеличении нагрузки.

Деревянные маршевые лестницы бывают как одномаршевыми, так и многомаршевыми. Одномаршевые более надежные и долговечные. Кроме этого такие конструкции отличаются простотой изготовления и не требую дополнительных вложений. Хорошо вписываются в интерьер больших просторных помещений. Двухмаршевые деревянные лестницы поворачиваются под прямым или под развернутым углом. Кроме этого они бывают левосторонними и правосторонними.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Совет: При сооружении лестницы, которая будет находиться в углу комнаты, рекомендуется выбрать конструкцию с поворотом под прямым углом, таким образом удастся сэкономить пространство.

Если лестница поворачивается под развернутым углом, то расположение лестничных маршей является противоположным.

В соотношении с типом основного несущего элемента деревянные маршевые лестницы бывают сооруженными с помощью:

  • тетив;
  • косоуров;
  • больцев.

В качестве тетив для деревянной маршевой лестницы выступают несущие балки, которые являются ее основой. Кроме этого они закрывают торцевые участки лестницы. Фиксация степеней происходит в предварительно подготовленных пазах, которые сделанные в несущей конструкции.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Возможен вариант изготовления деревянной маршевой лестницы при помощи косоуров. Косоур является наклонной несущей балкой, которая устанавливается между площадками лестничных маршей. Она является местом, на которое упираются все ступени. Косоурные лестницы имеют пилообразную форму, установка ступеней происходит на верхней части, а подступенков - на нижней. Данный тип лестницы отлично вписывается в интерьер деревенского стиля.

Самая современная и популярная маршевая лестница является больцевая. Больца имеют вид металлических тяжей, опор и болтов, с помощью которых происходит связывание ступеней с внешней стороной перил, поручня и ригелей, установленных на потолке. Внутренняя конструкция лестницы устанавливается на стену. Среди преимуществ данного типа лестницы следует отметить:

  • легкость установки;
  • возможность сооружения разнообразных форм;
  • универсальное назначение.

Расчет маршевой лестницы изготовленной из дерева

Чтобы изготовить деревянную лестницу рекомендуется использовать древесину из хвойных пород. Так как она отличается оптимальной стоимостью и легкостью обработки, кроме этого, лестница изготовлена из данного материала прочная и долговечная.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Для более дорогостоящего варианта подойдет дуб, лестница из него прослужит намного дольше, но по цене выйдет в несколько раз дороже.

Предлагаем ознакомиться с основными рекомендациями по проведению расчета для сооружения маршевой деревянной лестницы на косоурах:

1. Перед началом работы четко осознайте, что любая оплошность в расчете приведет к напрасно потраченному времени, материалу и силам. Поэтому при проведении расчета требуется проявить максимальную серьезность, если существуют мелкие недочеты или неуверенность в правильности выполнения данной операции, лучше довериться специалистам.

2. Чтобы рассчитать размер ступени используйте формулу: 2с+д=64, в которой с- является шириной, а д - высотой. Для этого необходимо узнать размер высоты конструкции, а затем поделить это значение на высоту ступеней.

3. В качестве выступа используется лестничная конструкция, которая нависает над поверхностью ступени. Самая оптимальная длина выступа до четырех сантиметров. От высоты подсупенника прямопропорционально зависит размер самой степени.

4. Учтите, что высота ступени не должна быть больше ее глубины, так как по такой лестнице крайне неудобно подниматься.

5. Оптимальный размер глубины ступени составляет около 25-30 см. Для расчета горизонтального размера лестницы необходимо использовать формулу АхВ, в которой а - это значение общего количества ступеней, а Б - их ширины.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками


Деревянные маршевые лестницы на второй этаж: особенности изготовления

Общая схема изготовления маршевых лестниц из дерева своими руками состоит из таких этапов:

1. Первый этап работы над лестницей включает продумывание внешнего вида конструкции, произведение расчетов количества ступеней, маршей и лестничных площадок, при их наличии. Определите ширину лестницы, размеры ступеней. все это размещается на чертеже или схеме. Для удобства используйте готовые программы, которые помогут сделать чертеж в 3D  формате.

2. Стандартное построение марша опирается на тетивы или косоуры. Крепление тетив осуществляется по боковым участкам лестницы, а косоуры находятся снизу, под ступенями.

3. Сначала происходит постепенное соединение всех ступеней с тетивами, а затем для укрепления конструкции устанавливают поддерживающие бруски. Если угол наклона лестницы невысокий, то бруски не устанавливают. Нижняя и верхняя части тетивы крепятся к поверхности стен, пола или потолка.

Лестница из дерева отлично впишется в любой стиль интерьера, кроме этого ее стоимость на порядок дешевле, чем у монолитной.

Для изготовления деревянной лестницы лучше отдать предпочтение твердым породам деревьев в виде дуба, бука, груши, сосны.

При выборе древесины обратите внимание на степень ее влажности, она должна быть минимальной и на качество: дерево должно иметь однородную текстуру с отсутствием сучков и других дефектов.

Совет: Для обеспечения прочности и долговечности сооружаемой лестницы, влажность древесины должна оставаться в пределах 7-13%.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Процесс изготовления лестницы основывается на таких рекомендациях:

1. Чтобы изготовить косоуры, предпочтительно выбирать доски из сосны или других хвойных деревьев. Их толщина должна быть около четырех сантиметров.

2. Первым делом приступите к изготовлению лекала, которое в точности повторит конструкцию профилей ступени. С его помощью сделайте разметку на деревянных досках. При помощи электролобзика произведите выпиливание зубков, формирующих каркас лестницы.

Совет: Чтобы избежать повторения процедуры нанесения разметки лекалом, для изготовления остальных косоуров используйте первый вариант в качестве основы.

3. Изготовьте ступени, согласно заранее проведенному чертежу. Не следует забывать о присутствии выступа. Установите их на косоур и зафиксируйте гвоздями.

4. Для соединения лестничных элементов используйте клей и саморезы по дереву. В завершение установите балясины и перила.

Деревянные маршевые лестницы своими руками

Чтобы изготовить деревянную маршевую лестницу своими руками потребуется наличие:

  • досок, в соответствии с размером лестницы;
  • брусков, толщиной минимум 40 мм, которые будут использоваться для сооружения ступеней;
  • балок, толщиной 30-40 мм, для проступи и подступеней;
  • бруса, сечением 50х250 мм, для изготовления тетив или косоура;
  • балясин, перил и поручней, желательно покупных, так как для их изготовления необходим огромный опыт работы со столярным инструментом;
  • крепежей в виде шурупов из нержавеющей стали, саморезов и анкерных болтов.

Для сооружения лестницы потребуется наличие таких инструментов как:

  • рулетки;
  • слесарного угла;
  • карандаша;
  • линеек, для произведения расчетов;
  • ручной или электродрели;
  • ножовки по дереву и по металлу;
  • шуруповерта;
  • стамески и молотка для проделывания пазов;
  • ручного или электрорубанка;
  • шлифовальной бумаги средней и мелкой зернистости.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

С помощью наждачной бумаги с мелкой зернистостью зачищаются все детали все без исключения элементы лестницы. Если этого не сделать, то после ее окрашивания, на поверхности появятся шероховатости. Для проведения шлифовальных работ рекомендуется использовать перчатки.

В качестве основных деталей деревянной лестницы выступают:

  • поручни;
  • ступени;
  • подступенки;
  • тетива или косоур;
  • балясины;
  • дистанционные втулки.

Вся нагрузка от лестницы приходится на поверхность косоура. Он имеет вид несущей балки, которая поддерживает ступени и подступеней. Заменяет косоур тетива, которая также помогает распределить нагрузку. Она состоит из специальных пазов, в которые устанавливаются торцевые части ступеней. Тетива применяется при обустройстве односторонней лестницы, вторая сторона которой находится вблизи стены.

В качестве ступеней лестницы выступают балки из дерева, которые состоят из подступеней и проступей. Подступени используют не всегда, в таком случае, нога свободно становится на ступень, но такая лестница менее прочная.

В зависимости от формы ступени бывают классическими - прямоугольными, полукруглыми, поворотными, радиусными или нестандартными.

В качестве ограждения используют перила и балясины. Их размер, форма и материал выполнения полностью зависит от общего интерьера здания и от предпочтений его хозяев.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Перед началом работы над вырезанием деталей, следует рассчитать их размеры. Для выполнения данного процесса существуют специальные программы, опытные специалисты делают это вручную.

Предлагаем рассмотреть вариант самостоятельного произведения расчетов деревянной маршевой лестницы:

1. Чтобы вычислить высоту лестницы необходимо измерить расстояние от пола на первом этаже до пола на втором. Данное значение и будет длиной лестничного марша.

В нашем случае, условная высота лестничного марша составит 2,5 м, а толщина межэтажного перекрытия - 0,35 м. Высота лестницы составит 2,85 см.

2. Следующий этап - расчет количества ступеней. Данная величина зависит от высоты подступени, стандартный размер которой составляет от 152 до 197 мм. при меньшей высоте шаг будет сбиваться, а при большей подниматься тяжело, а спускаться опасно. Чтобы определить количество ступеней необходимо разделить высоту лестницы на высоту подступенков. 2,85 м:17=прибл.17 штук.

3. Для расчета ширины деревянной лестницы учитываются индивидуальные характеристики помещения, минимально удобной шириной является 800 мм. Оптимальная ширина для маршевой лестницы - от 1 до 1,4 м.

После проведения всех расчетов приступите к вырезанию деталей. Сначала приступите к изготовлению косоура. На балке для косоура отметьте длину всей лестницы и произведите отрезку ненужных деталей. Теперь выпилите проемы для установки ступеней. Делается это при помощи строительного угольника и карандаша, ненужные участки отрезаются с помощью электролобзика.

Установите косоур на место расположения лестницы. Следите за тем, чтобы его верхний конец хорошо упирался в поверхность второго этажа и пола на первом этаже. Произведите проверку ровности всех запилов под установку степеней.

Теперь изготовьте дополнительное количество косоуров исходя из первого шаблонного варианта. Прошлифуйте детали с помощью наждачной бумаги. Прикрепите косоуры к толстой балке с помощью анкерных болтов, чтобы получить готовый каркас конструкции. Установите ее на место и прикрепите к стене теми же болтами.

После надежной фиксации косоуров установите подступеньки. Для этого деревянную балку нужно распилить на необходимое количество деталей, а затем произвести их выравнивание и шлифовку. Крепление деталей осуществляется с помощью саморезов. Для скрытия их шляпок используйте шпаклевку по дереву.

После установки всех подступеней приступите к установке проступей. Для этого распилите балку на определенное количество деталей. Осуществите их шлифовку и фрезовку, для придания формы под определенным углом. Зафиксируйте детали саморезами.

Завершение установки - монтаж балясин и перил, для закрепления которых используют шпильки и саморезы.

Далее производится вскрытие конструкции лаком и окрашивание, при необходимости.

Совет: Не забудьте обработать дерево с помощью морилки, чтобы продлить длительность использования деревянной лестницы и защитить ее от влаги.

strport.ru

Одномаршевая лестница своими руками - Всё о лестницах

Деревянные лестницы своими руками.

На первый взгляд может показаться, что лестницу только могут сделать профессиональные мастера в столярных цехах. Я с этим не согласен и считаю, что качественные лестницы и не за большую цену можно сделать своими руками в себя дома и ручным электроинструментом.

Передо мной стояла задача сделать лестницу на второй этаж. Так как раньше в мансардном помещении не было никаких жилых комнат, но после ремонта это все поменялось. И на втором этаже появилось две комнаты.

Вот такую лестницу мы сегодня будем делать.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Подготовительные работы.

Вот на этом месте я буду делать деревянную лестницу своими руками.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Для начала я разобрал боковую кирпичную кладку, так как в ней больше нет необходимости. Выровнял пол под будущей лестницей и отправился считать количество материала, который необходимо купить в магазине.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Расчет деревянной лестницы.

Перед тем как покупать материал его необходимо рассчитать. Я буду делать обычную одномаршевую лестницу из материала, который уже готовый продается в строительных гипермаркетах.

Начинаем расчет деревянной лестницы из расчета количества ступенек и их ширины. Меряем рулеткой расстояние между первым этажом и вторым, а также длину лестничного марша. У меня высота составляет 260 см, а длина 325 см. Для того чтобы расчет был наглядным, рисуем изображение.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Что нам еще необходимо знать? Нам нужно знать удобную ширину и высоту ступеней для человека. Удобная высота ступеньки составляет 150-210мм, а ширина 245-330мм.

Рассчитываем ширину ступеньки. Стандартная ширина ступени, которая продается в строительных гипермаркетах, составляет 300мм. И я рекомендую от этой ширины отталкиваться. Можно отойти от этих размеров, но в том случае, когда в вас иначе не получается.

И так, у нас длина составляет 325см, ее нужно разделить на ширину стандартной ступени. Но делим не на 30см, а на 25 см. Почему? Это потому, что каждая ступенька имеет выступ. И это выступление может быть до 5-ти сантиметров. А так как у нас лестницы планируются «крутыми», то и выступление мы сделали максимальным.

325/25 = 13 ступенек

После этого математического действия мы узнали, что ступенек должно быть 13 штук.

Далее узнаем высоту ступеньки. Для этого высоту лестничного марша делим на количество ступеней: 260/13 = 20 см

У нас получилась высота ступеньки 20 см, что соответствует стандартам удобства для человека.

Где покупать материал для лестницы.

В вас есть два варианта, где можно купить материал для деревянных лестниц. Это можно купить в строительном магазине, или заказать у местного столяра. Я вам рекомендую покупать в магазине и сейчас объясню почему.

Когда вы покупаете в магазине, то вы уверены на 100%, что это изделие делали на предприятии, где соблюдаются все технологии по сушке дерева и его склеивании между собой. После долгих лет службы лестница не будет ссыхаться, что нельзя сказать о материале который был заказан в столярной мастерской.

Материал для деревянных лестниц, купленный в магазине будет стоить дешевле, чем у столяра, это потому, что на предприятиях стоит конвейер по изготовлению ступеней и косоуров. И они только этим и занимаются, что делает работу быстрой и дешевой.

В магазине вы найдете ступеньки шириной 300мм, а длиной 800-1000мм. То же касается косоуров и балясин.

Одномаршевая лестница своими руками.

После того как вы рассчитали материал и приобрели его, начинаем монтаж деревянной лестницы.

Прежде всего, режем косоур по нужному размеру, кладем его на место и отмечаем на нем где должна находиться первая ступень. Уже на земле, зная наши расчеты, размечаем на косоуре все те места, где должны находиться все ступеньки.

После чего делаем борозды на косоуре. Это делаем ручной циркулярной пилой, но не забываем отрегулировать на ней глубину прореза. Он должен составлять 15 мм.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Далее подчищаем стамеской.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Устанавливаем на место первый косоур.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Второй косоур подготавливаем таким же методом, как и первый. И также его устанавливаем на место.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Крепим косоуры к плитам перекрытия оцинкованными уголками. Такую процедуру необходимо сделать снизу и вверху.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Если вам стандартные размеры ступенек не подходят, то покупаем их большими и отрезаем.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

После отрезания калибруем их всех, таким образом, как показано на фото.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Промазываем борозды на косоуре клеем ПВА или другим столярным клеем.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

После чего вставляем ступень в эти борозды на косоуре.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

У нас образовался очень длинный лестничный марш. И чтобы он не разъехались нам нужно его стянуть шпилькой 8-кой.

Просверливаем отверстие сверлом 8-ой по дереву.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

И вставляем шпильку.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Устанавливаем перила. Их устанавливается на высоте 80см.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Далее шлифуем все лестницы вместе с перилами. Шлифовальную бумагу используем марки 120.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

После чего лакируем. Я использовал акриловый лак. Он менее устойчив, но не имеет неприятного запаха. Такую процедуру повторяем два – три раза.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Я считаю, что результатом мы должны быть довольны. Так как мы за небольшое количество денег сделали лестницу. Так как сделать их под заказ обошлось бы в разы дороже.

Как сделать одномаршевую лестницу своими руками: выбор материала и изготовление

Такой тип конструкций, как одномаршевая лестница является одним из простейших вариантов обустройства подъема. Это идеальный вариант для наружного исполнения, а также для обеспечения доступа на второй этаж непосредственно в самом здании. Изготовить её своими руками гораздо проще, чем двухмаршевую или винтовую. Рассмотрим подробнее технологию изготовления и монтажа.

Особенности конструкции и её виды

Для начала следует ознакомиться с особенностями такой конструкции и её основными разновидностями. По своей сути одномаршевая лестница – это простейший вариант расположения ступеней без дополнительных площадок. Она может быть разной по форме и расположению элементов. Прежде всего, следует различать такие виды:

  • Прямая. Состоит из набора одинаковых рядовых ступеней. Это самый простой вариант, но он также является и наиболее габаритным.
  • Поворотная. В пределах одного марша присутствуют как рядовые, так и несколько забежных ступеней. Благодаря этому удается создать плавный поворот и сэкономить пространство. Градус поворота может быть разным, вплоть до 180 градусов. В этом случае зачастую поворотные участки чередуются с прямыми. Самый распространенный вариант – Г-образная забежная конструкция с поворотом на 90 градусов в нижней части.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Разновидности одномаршевой лестницы по типу конструкции

Для изготовления таких лестниц могут использоваться самые разнообразные материалы:

Чтобы сделать одномаршевую лестницу для дома своими руками, лучше всего использовать дерево или металл, эти материалы хорошо поддаются обработке и являются вполне доступными.

Преимущества и недостатки

Прежде чем окончательно решиться изготовить одномаршевую конструкцию, необходимо взвесить все плюсы и минусы. Начать следует с преимуществ:

  • Простота. Построить её своими руками под силу даже новичку.
  • Удобство. Передвигаться по одномаршевой лестнице удобнее всего, особенно по прямой. К тому же практически не возникает проблем с переносом габаритных грузов по ступеням.
  • Безопасность. При соблюдении норм конструирования травмироваться на лестнице практически невозможно.
  • Разнообразие. В пределах одного марша доступно множество вариаций лестничных конструкций.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Главными преимуществами одномаршевой лестницы считают простоту и безопасность

Среди недостатков стоит отметить:

  • Габариты. Марш занимает значительную площадь. При этом нередко создается «мертвая зона» непосредственно под лестницей.
  • Затраты. Для строительства и отделки конструкции требуется больше материалов, чем, например, для винтовой модели.
  • Расположение. Зависит от планировки помещения и его размеров.

Частично устранить недостатки можно несколькими способами. Необходимо заранее спланировать расположение лестницы в доме и спроектировать её хотя бы в базовом варианте. Также можно использовать пространство под ступенями, обустроив там кладовую.

Подготовка проекта

Для того чтобы сконструировать маршевую лестницу своими руками, вам необходимо в первую очередь составить список базовых параметров и оценить доступную для строительства площадь. Наиболее важными показателями являются:

  • Высота марша. Расстояние между площадками двух этажей.
  • Длина марша. Это длина самой лестнице по тетивам. Определяется как гипотенуза прямоугольного треугольника.
  • Количество ступеней. Для одномаршевых моделей колеблется в пределах 3-18 штук.
  • Уклон ступеней. Степень наклона конструкции. Оптимальный угол – 30-40 градусов.
  • Ширина лестницы. Расстояние между ограждениями вдоль ступени. В идеале – 80-100 см.
  • Глубина проступи. Это ширина самой ступеньки. она должна соответствовать среднему размеру ноги человека, находится в пределах 22-29 см.
  • Высота ступени. Это размер подступенка, он напрямую соотносится с предыдущим показателем. Может быть от 15 до 25 см.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Пример чертежа одномаршевой лестницы со всеми необходимыми параметрами

Рассчитать рядовые ступени гораздо проще. Для забежных элементов нужно взять за основу центральную линию и просчитывать данные для этого участка. В итоге края ступени будут различаться по ширине и к внешней стороне могут доходить до 40-45 см.

Деревянная лестница

Самым доступным и простым в обработке материалом является древесина. Именно поэтому строить из неё лестничные конструкции своими руками достаточно легко даже для тех, кто ни разу не сталкивался с подобным родом работ. Деревянные маршевые лестницы чаще всего возводятся с упором на косоуры. Именно этот способ и следует рассмотреть более подробно.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Расчетные данные для разметки косоура

Для начала нужно подготовить косоуры. Для поворотных моделей нужно несколько отдельных элементов. Они выпиливаются из досок или толстой фанеры. По сути это зубчатая планка, в которой зубцы соответствуют по размерам ступеням лестницы. Крепятся косоуры на опорные стойки и вдоль стены. Упор на балки может идти с запилом в одном из этих элементов.

Для того чтобы закрепить на марше ступени нужно, взять заготовленные доски для проступей и приложить на выпиленные зубцы. Они фиксируются с помощью шпонки или саморезов. Если вы планируете создание закрытого марша, также нужно закрепить подступенки.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Основные этапы изготовления прямой одномаршевой деревянной лестницы на косоурах

Металлическая лестница

Другой вариант конструкций – маршевые лестницы, изготовленные из металла. Их можно сконструировать по схожему принципу с деревянными моделями. При этом можно создать как зубчатый косоур, так и прямую тетиву, но в таком случае ступени крепятся на кобылки.

Более простой вариант – использование центральной опоры под ступени. В этом случае швеллер или труба располагаются по центру конструкции, а сверху на такую опору крепится каркас для ступеней. Последние могут изготавливаться полностью из металла или комбинироваться с деревом.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Варианты металлических косоуров для лестницы

Чтобы соединить своими руками все детали конструкции, можно использовать как болты, так и сварочный аппарат. Оптимальным решением является комбинирование этих двух приемов.

Обустройство поручней

Для того чтобы лестница была действительно удобной и безопасной, недостаточно обустроить широкие ступени и прочную основу. Дополнительно необходимо оборудовать вдоль марша перила и ограждения. Их можно сделать своими руками из дерева, металла, пластика, независимо от того, из какого материала строилась сама конструкция.

Тем не менее для деревянных лестниц обычно используют такие же поручни. Их фиксируют по краю ступеней или на косоуры. Опорой для перил служат балясины. Фигурные и резные модели служат отличным декоративным оформлением, их крепят с помощью шкантов или саморезов, а также на специальные шпильки. Перила прикручиваются отдельно на ввертные петли.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Схема монтажа деревянных поручней

Для металлических лестниц можно заранее предусмотреть наличие ограждений и приварить их к ступеням. Также поручни можно закрепить на болты, используя в качестве соединительного элемента пластину, приваренную к основанию балясины.

Наличие перил по внешнему краю является обязательным условием даже для простейших одномаршевых конструкций.

Дополнительно можно обустроить стеновые поручни. Особенно они актуальны для семей с маленькими детьми. В таком случае закрепить их следует на высоте, комфортной для вашего ребенка.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Крепление стеновых поручней

Теперь вы знаете в общих чертах, как своими руками обустроить лестницу на один марш. Чем сложнее её конфигурация, тем больше трудностей может возникнуть в процессе проектирования и установки. Не стоит сразу браться за сложные идеи, если раньше вы не работали с подобными изделиями.

Одномаршевая лестница: требования и расчеты. Сборка лестницы

Одномаршевая лестница на второй этаж представляет собой одну из наименее сложных конструкций. Именно поэтому специалисты советуют одномаршевый вариант тем, кто ранее не сталкивался с подобными работами.

В статье мы опишем ключевые особенности лестниц данного типа, а также проанализируем основные моменты технологии их самостоятельного изготовления.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Сделать такую лестницу под силу каждому

Расчетная часть

Требования к лестнице

Прежде чем приступать к работе, необходимо рассчитать основные параметры нашей будущей конструкции.

К ним относятся:

  • Высота этажа, на который мы будем подниматься.
  • Размеры ступеней (ширина и высота).
  • Угол наклона.

Стоит отметить, что все три параметра тесно связаны между собой, и потому при изменении одного из них автоматически меняются и остальные. Так, при уменьшении угла наклона подъемной части необходимо увеличивать ширину ступеней, и делать их более низкими. И наоборот, для крутой лестницы целесообразной будет установка достаточно высоких и узких ступеней.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Чертеж конструкции с размерами

Основная сложность при проектировании одномаршевых лестничных конструкций заключается в том, что при соблюдении комфортного соотношения наклона и параметров ступенек у нас получается достаточно длинный пролет. Если учитывать, что и на входе, и на выходе с лестницы необходимо оборудовать площадки, то суммарная длина конструкции составит от 4,5 до 7-8 метров.

Обратите внимание!
Согласно требованиям нормативной документации, площадки для входа и выхода должны быть не менее 0,8 м в длину.
Оптимальная ширина площадки равна ширине самого лестничного пролета.

Оптимальные параметры, которым должны соответствовать одномаршевые лестницы, приводятся в таблице:

Угол наклона, подъемной части, градусов

Естественно, чем более пологой будет конструкция, тем большую площадь она будет занимать. Конечно, под лестницей можно сделать и кладовку, и даже небольшую комнату – но все равно полноценно использовать данное пространство не получится.

Поскольку общие габариты конструкции во многом определяются размерами помещения, в котором она будет установлена, расчет одномаршевой лестницы в первую очередь предусматривает определение количества ступеней:

  • Определяем длину лестничного пролета и суммарный перепад высот межу отметками на плане.
  • Уровень подъема фиксируем с учетом напольных перекрытий, поскольку они могут иметь существенную толщину.
  • Вычисляем угол, под которым будет расположена лестница, и определяем соответствующий ему коэффициент уклона.
  • В зависимости от уклона определяем оптимальную высоту ступени.
  • Поделив высоту подъема на высоту одной ступени, получаем количество ступенек, нужных для комфортного перемещения (округляем до целого значения).

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

В заключение нам необходимо будет определить ширину каждой ступеньки. Для этого длину марша, заложенную в проекте, делим на число отдельных элементов. Если цифра получилась не меньше, чем в таблице – значит, все в порядке.

Пример расчета

Чтобы было понятнее, приведем расчеты, которые можно использовать для проектировки лестницы в небольшом доме:

  • Высота подъема – 2,85м, длина пролета – 3,7 м.
  • Угол наклона лестницы при этом составит около 37,5 0. а коэффициент уклона — приблизительно 1,2.
  • Точного значения в таблице нет, потому останавливаемся на усредненном варианте ступени высотой 19 см.
  • Количество ступеней вычисляем так: 2,85. 0,19 = 15 штук. Даже округлять не пришлось!
  • Длину марша делим на число ступеней: 3,7. 15 = 0,247м.

Полученная ширина ступени в 25 см без малого отлично вписывается в требования нашей таблицы. Следовательно, спроектировали мы конструкцию правильно, и можно приступать к работе.

Постройка лестницы

Основные элементы

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

На сегодняшний день одномаршевые деревянные лестницы монтируются по разным схемам, однако наиболее надежной является конструкция на так называемых косоурах. Конечно, по сравнению с креплением ступеней к стенам или установке их на прямых тетивах данная методика является более сложной, но зато надежность лестницы возрастает многократно.

Обратите внимание!
Помимо сложности возведения к недостаткам относится и высокая цена, которая обусловлена большим расходом строительного материала.
Впрочем, если не использовать дерево крайне дорогих пород, удорожание получается приемлемым.

В чем же заключаются особенности данной конструкции:

  • Основу пролета составляют наклонные балки – косоуры.
  • Нижняя часть балок опирается на пол первого этажа, а верхняя размещается вровень с напольным покрытием второго.
  • Для большинства конструкций оптимальным является использование трех несущих элементов: два косоура располагаются по бокам, а один – по центру ступеней.
  • Сами ступени крепятся в горизонтальном положении к вырезам на опорной балке. Вертикальные части перекрываются специальными планками – так называемыми подступенками.

Обратите внимание!
В некоторых случаях подступенки не используются.
Такая конструкция получается несколько менее надежной, но в то же время – более «легкой» с визуальной точки зрения.

Делаем заготовки

Итак, когда у нас на руках есть все размеры, и мы примерно представляем, как будет выглядеть итоговый результат – начинаем работу. (см. также Чердачные лестницы )

В первую очередь нам нужно вырезать заготовки:

  • Как правило, инструкция рекомендует делать все элементы из одной породы дерева. Исключение делается лишь для проступей (горизонтальных частей ступени) и перил, которые зачастую вырезают из более дорогого материала.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

  • Для косоуров берем три балки габаритами не менее 50х300 мм. Естественно, предпочтительным является использование массивной доски, но, поскольку найти такую без сучков и трещин очень сложно, то допускается применение клееных конструкций.
  • На заготовках косоуров, вырезанных в размер, отмечаем выступы под установку ступеней .
  • По разметке вначале проходим дисковой пилой по дереву, а затем окончательно завершаем пропилы ножовкой. Такая техника вырезания практически полностью исключает риск повреждения несущей балки в месте установки ступеньки.

Разметка косоура для вырезов

  • В зависимости от ширины проступи могут быть как цельными, так и составными. Делаются они из обрезной доски.
  • Заготовки проступей обрезаются по размеру, после чего проводится их выравнивание и шлифовка. Наружный край проступи может быть скруглен.
  • Подступенки вырезаются из ровной обрезной доски без обтесывания углов. Очень важно, чтобы размер подступенка позволял перекрыть свободное место между двумя ступенями.

Все заготовки должны быть тщательно просушены. Не лишней будет также комплексная обработка антипиренами и антисептиками.

Сборка лестницы

При наличии навыков плотницкой работы прямая деревянная лестница собирается довольно быстро.

Ниже приводится ряд рекомендаций, которые помогут вам освоить эту технологию:

  • Вначале устанавливаем косоуры в пролет, прикрепляя их к элементам конструкции пола первого и второго этажей. Крепление осуществляется «в запил»: либо в балке, либо в косоуре делается углубление, которое и обеспечивает надежную установку.

Варианты монтажа косоуров

  • Вариантом фиксации является крепление нижнего основания непосредственно к бетонному полу. В этом случае используется анкерный болт большого диаметра.
  • Крайние несущие балки фиксируем к стене и боковым опорам лестницы, а центральную монтируем между ними.

Обратите внимание!
Очень важно, чтобы все вырезы в косоурах находились в одной плоскости.
Проконтролировать это можно с помощью уровня.

  • Проступи укладываем на вырезы и фиксируем с помощью саморезов. Для улучшения внешнего вида можно вначале высверлить потайные гнезда сверлом большего диаметра, установить саморезы и скрыть их шляпки деревянными декоративными накладками.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Методы крепления проступей

  • Также допускается установка проступей на деревянных кобылках или стальных опорах.

После установки и выравнивания проступей приступаем к монтажу подступенков.

Есть несколько технологий фиксации этих деталей:

  • Потайное соединение саморезами (как и в случае с креплением проступей).
  • Клеевое соединение в паз.
  • Потайной монтаж изнутри с использованием стальных кронштейнов или деревянных уголков.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Варианты монтажа подступенков

Все подступенки монтируются сверху вниз. При установке нужно обязательно следить, чтобы не оставалось щелей между деталями, поскольку в дальнейшем эти зазоры будут только увеличиваться.

Завершающим этапом является монтаж балясин и установка перил. Для этого в начале и конце марша мы закрепляем опорные столбы, между которым укладываем перила.

Балясины, обеспечивающие поддержку перил, могут монтироваться как на каждой ступени, так и через одну.

Собранная лестница очищается от пыли и опилок. Затем ее можно еще раз ошкурить «начисто», вскрыть лаком или покрасить. (см. также Двухмаршевая лестница )

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Внешний вид готовой конструкции

При наличии подходящей древесины одномаршевая лестница своими руками может быть возведена буквально за пару дней. Наиболее трудоемким является процесс вырезания заготовок, а сама сборка не представляет для мало-мальски умелого мастера никаких проблем. Так что если вы не ошиблись на этапе расчетов – то уже скоро сможете подняться на второй этаж с комфортом! В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Источники: http://mojdom.net.ua/remont/lestnica/lestnica_svoimi_rukami.php, http://vseolestnicah.ru/izgotovlenie-i-montazh/odnomarshevaya-lestnica-svoimi-rukami.html, http://sdelai-lestnicu.ru/osobennosty/8-odnomarshevaya-lestnica

lestnica-mpl.ru

простая пошаговая инструкция для сборки и изготовления лестниц

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Вы можете придумать десятки вариантов дизайна деревянной лестницы.



Монтаж деревянной лестницы своими руками

Современный частный дом обязательно оснащается лестницей для передвижения на верхние этажи или чердачное помещение и обычная стремянка тут вряд ли подойдет. Необходимо строить что-то более надежное и долговечное. Например, лестницу из массива какой-нибудь древесной породы. Деревянная лестница своими руками потребует особой внимательности на всех этапах ее изготовления.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Лестницы на второй этаж может иметь креативную конструкцию..



Преимущества

Дерево самый экологичный и наиболее простой в обработке материал, не требующий специальных навыков при обработке. Его можно применять как для внутриквартирных конструкций, так и для крыльца дома. Лестницы на металлическом каркасе считаются гораздо более надежными, но сейчас речь не о них. Полностью деревянные конструкции, которые можно собрать как конструктор, обладают следующими преимуществами:

  • приемлемая цена;
  • доступность материала;
  • легкая обработка.
Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Для более комфортного подъема по лестнице можно установить настенные перила.



Самым распространенным материалом является сосна. Это недорогой мягкий сорт древесины, хорошо подходит для работы новичкам. Недостатком сосны является мягкость текстуры, из-за чего в процессе эксплуатации конструкция может начать темнеть, а ступени поскрипывать, если до начала строительства лестницы или крыльца из подобного материала, не провести необходимую обработку древесины.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Готовые ступени для лестницы из сосны.



При строительстве более надежной, красивой и долговечной лестничной конструкции лучше использовать дорогие сорта. Лестницы из массива бука, дуба или лиственницы имеют неподражаемую структуру и повышенную износостойкость по причине плотности данного материала. Единственным недостатком этих пород является высокая цена.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Лестница из дуба смотрится очень красиво.



Конструкция

Как сделать деревянную лестницу для крыльца или для дома из массива дуба, сосны, ясеня и лиственницы? Прежде чем изучать инструкцию по изготовлению, говорить о каркасе и комплектующих, необходимо разобраться какие виды деревянных конструкций можно собрать своими руками. Условно, можно выделить маршевые и винтовые лестницы.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Важно выбрать правильное место под лестницу на второй этаж.



Винтовые конструкции используются в помещениях с ограниченным пространством. Эти конструкции не приспособлены для перемещения габаритных предметов и могут быть использованы только для передвижения человека. Такая лестница никогда не будет полностью деревянной, поскольку опора (штанга, труба) изготавливается из металла.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Необычный дизайн винтовой лестницы.



Маршевые лестницы – наиболее просты в исполнении. Подобного рода деревянные конструкции на косоурах или тетивах монтируются как внутри помещения, так и снаружи (в основном для крыльца, которое, как правило, располагается на каркасе из металла). При внутреннем монтаже основным критерием является эргономичность. Именно поэтому не так важно, какая лестница будет построена у вас в помещении – одномаршевая, двухмаршевая с площадкой, или конструкция с забежными ступенями. Стоит отметить, что построить лестницу на 2-й этаж с поворотом не намного сложнее, чем прямую.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Двухмаршевая стильная лестница.



Главное, чтобы она идеально вписалась в отведенное ей пространство и гармонировала по стилю с окружающими ее инженерными элементами. Деревянная лестница внутри дома – это прежде всего тепло и уют. Это вам не простенькие лестницы для крыльца и не сварные конструкции на металлическом каркасе. Чтобы правильно подобрать вид лестничной конструкции, нужно измерить площадь, на которой будет располагаться лестница. Затем произвести первоначальные расчеты и нарисовать чертежи. Детальный чертеж покажет расположение конструкции в помещении и насколько она будет эргономична.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Чертеж маршевой деревянной лестницы.



Элементы

Изготовление деревянных лестниц из массива древесины потребует некоторых знаний об элементах лестничных конструкций. Разберемся в терминологии.

  1. Тетива – несущая балка и элемент дополнительного крепежа ступеней, расположенный с торца последних.
  2. Косоуры – наиболее распространенный способ изготовления деревянных лестничных конструкций. В несущих параллельно идущих балках производятся запилы, на которые укладываются проступи.
  3. Проступи – поверхность ступени.
  4. Подступенки – вертикальная часть ступени, монтируется (при необходимости) между ступенями, закрывая видимое пространство.
  5. Балясины – элемент ограждения, придает конструкции дополнительную жесткость и прочность. Крепятся к ступеням и перилам.
  6. Столбы (или опорная штанга) – устанавливаются в основном при монтаже винтовых конструкций в качестве основного (центрального) несущего элемента.
  7. Перила –часть ограждающей конструкции лестницы, крепится сверху балясин или крепежных спиц.
  8. Декоративные элементы – декоративные накладки, заглушки.
Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Обозначения элементов деревянной лестницы.



На тетивах или косоурах?

Лестницы для дома на тетивах и косоурах одинаково просты при самостоятельном изготовлении. Следует понимать разницу между ними. Тетивы крепятся с торца проступи при помощи уголков, пазов и столярного клея или при помощи брусков. Все это скрепляется саморезами или болтовыми соединениями.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Крепление ступеней к тетиве.



Косоуры располагаются под ступенями и крепятся специальной крепежной фурнитурой.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Крепление косоура.



Для производства тетив и косоуров чаще всего используют заготовки из массива дуба, ясеня, сосны и лиственницы. Эти породы деревьев наиболее распространены на просторах нашей родины. Для изготовления несущих элементов на деревообрабатывающих предприятиях используют станки, распускающие бревна на необрезную доску необходимой толщины (а несущие части это не менее 50 мм), при обрезке которой и формируется готовый брус (50х50, 50х100 и т.д.). Если вы решили своими руками собирать именно конструкцию на тетивах, рекомендуем дополнительно ознакомиться с данной статьей.

Фрезеровка тетивы под ступеньки



Изготовление косоура



Расчет

Чтобы сделать деревянную лестницу своими руками необходимо произвести точные расчеты и составить чертеж.

  1. Угол наклона лестницы не должен быть выше 45 градусов.
  2. Глубина проступи не должна быть меньше 250мм.
  3. Высота подступенка находится в пределах 160-200мм.
  4. Минимальная ширина проема 1000мм.
  5. Высота ограждений (перил) не должна превышать 1000мм. Для детей устанавливаются дополнительные поручни на высоте 600мм.
  6. Вертикальный проем не должен быть ниже 2000мм.
Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Расчет для лестницы можно произвести в компьютерной программе.



Применяя эти простые правила можно построить правильную и удобную лестничную конструкцию для дома или для крыльца.

Важно!

Следует помнить, что самая верхняя ступенька должна встать вровень с полом второго этажа, это касается и бетонных, и деревянных перекрытий.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Вырез для ступени на втором этаже.



Разметка и изготовление элементов

Рассмотрим подробную инструкцию о том, как сделать деревянную лестницу для дома. После детальных расчетов и анализа чертежа, можно приступать к разметке и изготовлению элементов конструкции.

  1. Наносим разметку на тетивы или косоуры. Для этого удобно использовать прямоугольный треугольник или специальный уголок с отмеченными катетами (высота подступенка и ширина проступи).
  2. Отмеряем длину ступеней и подступенков, а также остальных элементов, которые будем выпиливать самостоятельно.
  3. Выпиливаем все элементы лестничной конструкции при помощи электропилы.
  4. Зашкуриваем все деревянные заготовки лестницы.
  5. При отсутствии проема для прохода на второй этаж, необходимо его организовать путем демонтажа части перекрытия.
Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Разметка также немаловажный процесс при проектировании деревянной лестницы.



Инструкция по сборке и монтажу

Сборка лестницы для дома на деревянных косоурах или тетивах начинается с установки несущих элементов. Жесткая фиксация в верхней и нижней точках производится с помощью уголков, резьбовых соединений, или анкеров (в зависимости от материала перекрытия и пола). Перед окончательным закреплением несущих конструкций неплохо бы лишний раз проверить совпадение горизонтов. Для этого используется уровень, положенный на горизонтальные “зарезы” (место крепления будущей проступи). Если косоуры резались по одному лекалу, то волноваться особо не стоит. Так что не ленитесь в процессе сборки лишний раз заглянуть в чертеж и держите под рукой измерительный инструмент.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Проверка равномерности горизонтов строительным уровнем.



Лестница из бревен

Достаточно часто возникает вопрос: “А можно ли сделать лестницу из бревна?”. Конечно можно. Только из одного бревна ее сделать не получится. Давайте рассмотрим варианты.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Лестница из бревен имеет массивный вид.



Бревна распиливаются пополам. Из этих заготовок впоследствии будут изготовлены ступени и несущие части (можно сказать массивные “тетивы”). Для удобства обратимся к самому простому проекту – прямой лестнице. После обработки лицевой стороны с помощью электрорубанка и наждачного круга, приступаем к разметке внутренней стороны. На ее будут закреплены ступени и крепежные элементы (стальной уголок самый подходящий для такой массивной конструкции вариант, крепится резьбовым соединением или анкером).

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Стальной уголок для лестницы из бревен.



Устанавливаем наши тетивы, закрепив их на перекрытии и на полу. В соответствии с разметкой, саморезами крепим к тетивам бруски, которые будут поддерживать наши ступени из полубревен (ширину выбирайте сами). Непосредственно перед фиксацией проверяем уровнем горизонт каждой ступени. Сверлим отверстие через тетиву в торец ступени, не допуская при этом ее смещения. Закладываем анкер и затягиваем его до упора. На каждую ступень приходится четыре анкера. Маленький секрет крепежа – для большей надежности внутрь высверленного отверстия капните силиконовый герметик, а после уже закладывайте анкер. Головку анкерного болта можно спрятать в потай.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Крепление брусков к тетиве с помощью саморезов.



Для монтажа такой лестницы можно использовать и резьбовые соединения с организацией скрытых “окон” в ступенях для стягивающих элементов, но для этого нужны серьезные навыки работы с деревом. Такая конструкция из бревна гораздо надежнее.Из бревна можно также изготовить ступени для лестницы крыльца, что тоже весьма интересно.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Крыльцо из бревен придает Вашему дому дух средневековья.



Некоторые умудряются из одного цельного бревна создать нечто, отдаленно напоминающее лестницу, уложив его под нужным углом, и нарезав в нем, подобие ступеней. Правильнее было бы уложить параллельно два бревна в качестве несущих косоуров, сделать в них зарезы для ступеней и прикрепить последние к несущим частям.Так что лестницу из бревна сделать можно. Остается добавить, что подобная конструкция, если она сделана правильно, будет по надежности не хуже бетонных. Как видите, маршевые конструкции достаточно просты в монтаже. Если же говорить о винтовых, то здесь все несколько сложнее. Однако и их вы вполне сможете установить своими руками. Для этого мы также подготовили подробную статью.

Лестница из бревен своими руками



Обработка готового изделия

Все элементы лестничной конструкции надежно закреплены и зашкурены. Остается только обработать поверхность крыльца или лестницы для дома специальными средствами защиты от насекомых, от гниения и для придания красивого внешнего вида.
Внутридомовые лестницы должны гармонично вписаться в интерьер помещения. Поэтому для обработки этих конструкций применяется лаковое покрытие. При необходимости, лестницу можно тонировать в подходящие оттенки цветным лаком, морилкой или же выбелить (этот прием сейчас очень популярен).

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

С помощью специальных лаков или морилки, лестницу можно тонировать в любой из цветов.



Весь процесс обработки можно разделить на три основных процесса:

  • шлифовка;
  • грунтовка;
  • защита лаком.
Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими руками

Лучше всего шлифовать лестницу на начальном этапе разобранном виде.



Совет!

При выборе материалов для обработки лучше отдавать предпочтение алкидным и уретановым лакам.

Обработку крыльца дома из дерева очень хорошо производить олифой, нанесенной в несколько слоев. Это предотвратит конструкцию от гниения, и продлит срок ее использования.

Новичку без определенных навыков работы с инструментом, построить самостоятельно лестницу будет не просто. Однако это возможно. Главное правильно произвести расчет и точно разметить элементы конструкции. Монтаж точно выверенных деталей не составит больших хлопот.

Профессиональное изготовление и установка деревянной лестницы



lestnitsygid.ru

фото, инструкция и монтаж маршевой лестницы

Мечта каждого хозяина частного дома, где находится более одного этажа – установить красивую и привлекательную лестницу. При этом эту конструкцию совершенно необязательно заказывать у компаний производителей. Лестницу можно вполне сделать своими руками.

Устройство маршевой лестницы

Эта лестница имеет сборную конструкцию — конструкция выполнена из элементов, которые изготавливаются отдельно, а затем вместе соединяются. Их необходимо непременно знать, потому что это нужно для проектирования, можно, естественно, посмотреть лестничные марши фото. Но мы все же расскажем про каждый из них:

  • перила – устанавливаются для безопасного передвижения по лестнице. Конструкция состоит из балясин и поручня. Поручни расположены сверху, а балясины их поддерживают, создавая этим ограждение;
  • опорные балки – к этой части лестницы закрепляют ступени. Балки могут быть таких видов: столб, тетива, косоур. Для марша используют последние два типа. Первый используют для винтовых лестниц. Косоур – это деревянная балка с треугольными прорезями для ступеней;
  • ступени – любая из ступеней для марша состоит из 2-х конструктивных частей: подступенка и проступи. Именно последняя является рабочей поверхностью для маршевой лестницы. Как правило, ее ширина составляет 35 см, а длина 80-140 см. Причем эта длина подразумевает ширину всего марша лестницы. Первая часть является вертикальной. Длина подступенка обычно 18-22 см. Иногда, для общей привлекательности всего лестничного марша, конструкцию сооружают без подступенков.

Еще такое определение, как марш. Данным термином называют некую совокупность перил и ступеней, которая устанавливается при сборке конструкции по проекту или по фото. Говоря проще, это элементы конструкции, разделенные друг с другом лестничными площадками.

Процесс разработки лестничного марша

Как правило, в частных домах устанавливаются маршевые лестницы. И это вполне логично. Так как они намного легче в изготовлении, нежели винтовые. Мы расскажем именно о процессе создания данного типа лестниц, как наиболее широко распространенного и популярного.

Выбор материала конструкции

Как правило, для сооружения лестничного марша используют дерево хвойных пород. Это объясняется ее простотой обработки и доступной стоимостью.

Более долговечной является лестничная конструкция, сделанная из дуба. Но она стоит намного дороже. Помимо этого, обработка дуба, это довольно трудоемкое занятие. Работа с данным материалом требует не только больших физических затрат, но и наличия особых навыков.

Проектирование марша

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими рукамиНо, перед тем как приступить непосредственно к работам, необходимо сделать проект, его можно найти в Интернете или сделать по фото. Причем нужно учитывать, что все ошибки, которые допустили на этом этапе, будут причиной серьезных проблем при сборке.

Потому ко всем расчетам необходимо отнестись максимально ответственно и внимательно. Нам необходимо спроектировать все три вида составляющих нашей будущей лестницы: косоуры, поручни и ступени.

Начнем со ступеней. Рассчитывать их будем по такой формуле:

2Х+У=64 см. Причем, в роли переменной Х — используем ширину этой детали, а в роли переменной У – ее высоту. Второй параметр, чаще всего, имеет 15-18 см.

Вначале замеряем предполагаемый размер всего марша. Затем разделим его на параметр У. В итоге, мы имеем количество ступеней в конструкции марша лестницы.

К примеру, общая высота лестницы равняется 240 см. Высота ступени, как правило, составляет 16 см. Поделим 240 на 16 и в результате имеем 15. Именно такое количество ступеней нам нужно будет сделать. Затем определим ширину – переменную Х из формулы. Зная значение У, сделать это очень просто.

Важно! У любой ступени будет выступ. Так сказать часть, свисающая над подступенком. Ее размер делается не более 3-4 см. Иначе на этой ступени можно легко споткнуться.

Существует такая закономерность. Чем выше будет подступенок, тем уже будет ступень. Но, при этом, ее ширина обязана быть не меньше, нежели высота. Оптимальное значение данного параметра расположено в диапазоне 290-300 метров.

При проектировании не нужно забывать и про расстояние от ступеней до потолка либо других находящихся сверху предметов. Оно обязано быть 1.9-2.0 метра.

Вычислим горизонтальный размер марша. Для чего мы помножим ширину ступеней на их число в общей конструкции. Причем не забывайте, что начальной ступенью будет пол.

В случае, когда высота лестничного марша выходит очень большой, можно обустроить промежуточную площадку. Сделанные при этом марши, будут иметь 6-9 ступенек. Если проект предполагает установку четко определенного количества ступеней, то можно снизить их высоту. Это сможет помочь разместить площадку.

Проектирование косоуров

Для их изготовления желательно выбрать сосновые доски с толщиной 40 мм. Они обязаны быть высокого качества, без сучков или какой-то деформации. Этот процесс происходит таким образом:

  • сперва делаем лекало, которое полностью повторяет изгибы ступеней. При помощи его делаем на заготовки разметку. При этом наносить линии необходимо так, чтобы размеченные зубцы были без острого угла;
  • затем, с помощью электролобзика начинаем выпиливать зубцы. Полученную в результате заготовку используют в роли шаблона для других косоуров.

Всего их необходимо сделать 3-4 шт. Этого количества вполне хватает для обеспечения безопасности и прочности всей конструкции.

Установка перил и ступенек

Дальнейший этап того, как изготовить самостоятельно лестничный марш — это крепеж перил и ступеней. Ступени можно закрепить к косоурам с помощью специальных деревянных кобылок, либо же напрямую. Но перед тем как приступать к их крепежу нужно подготовить определенное вами количество подступенков и проступей. Во время подготовки берем во внимание также размер и наличие выступов. Подготовленные элементы крепим с помощью саморезов либо гвоздей.

Маршевая лестница своими руками из дерева с размерами фото – Изготовление маршевой деревянной лестницы своими рукамиНаиболее прочным видом крепежа является соединение элементов с помощью треугольных кобылок. Их закрепляют с помощью шкантов, сделав перед этим для них пазы. Крепление будет более надежным, если кобылки будут иметь сложную форму. Для этих элементов проделывают специальные пазы в косоурах. Крепят детали с помощью саморезов и клея. Завершив крепеж ступеней, переходим к установке балясин перил. После переходим к крепежу поручней.

Закончив работы по сборке, приступаем к покраске. Нанесение лака нужно для защиты поверхности древесины от различных разрушающих воздействий. Это могут быть вредные насекомые, плесень или сырость.

Заключение

Выделяют два главных вида лестниц – это винтовые и маршевые. Маршевые считаются наиболее популярными в силу простоты их сборки. Лестничный марш, сделанный своими руками, прослужит вам долгие годы, если вы внимательно отнесетесь к процессу его изготовления. Начинается оно с проектирования схем по фото или уже готовым проектам. На данном этапе довольно важно правильно определить все размеры и учесть нюансы дальнейшей эксплуатации конструкции.

Маршевая лестница своими руками

lestnica.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
