Мангалы из металла своими руками. Размеры, фото готовых изделий

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Незаменимыми помощниками в частном доме или на дачном участке являются мангалы из металла своими руками. Размеры, фото законченных жаровен, приведенные в этой статье, помогут справиться с их обустройством самостоятельно. Подобные изделия довольно часто используются при проведении праздников на природе, однако чтобы понять, какое устройство необходимо, нужно разобраться в их разновидностях. Готовый чертеж мангала из металла с размером короба и опор можно использовать в работе как образец.

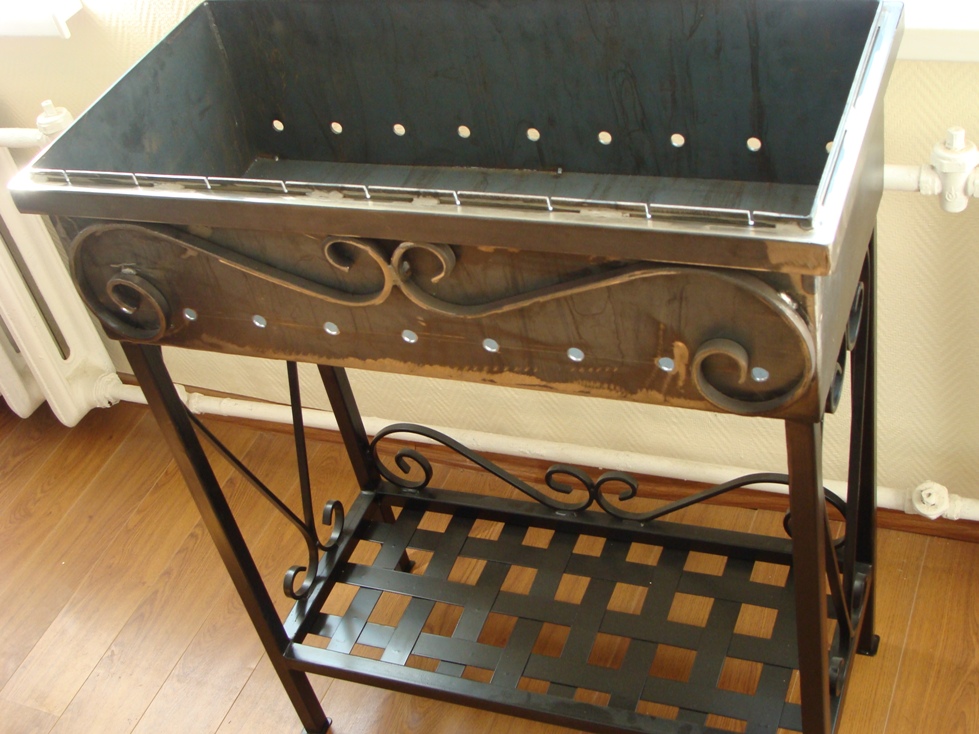

Металлический мангал с коваными элементами

Разновидности мангалов

Самый простой вариант мангала из металла своими руками размеры, фото которого приведены ниже, представляет собой обыкновенный прямоугольный «аквариум» на ножках. В его основание засыпаются угли, за счет которых и создается жар.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Однако существует множество современных образцов, принципиально отличающихся от стандартного. Они более усовершенствованы и красивы.

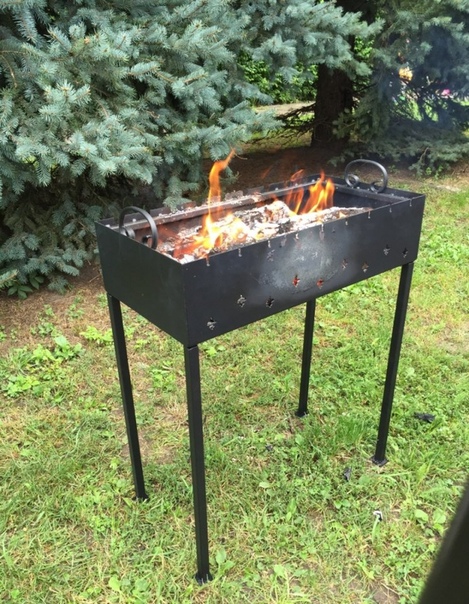

Размеры стандартного мангала на ножках

Можно выделить несколько вариантов исполнения мангалов:

  • стационарный. Довольно массивная конструкция, чаще всего устанавливаемая на жесткое основание. Металлические мангалы могут стать интересным и в то же время красивым элементом дизайна участка. Тому в подтверждение и фото мангалов с коптильней из металла своими руками (чертежи таких моделей можно найти в интернете). Современные умельцы предложат различные формы подобных изделий, из которых можно будет выбрать оригинальный вариант для домашнего использования. Он прослужит долгие годы;

Стационарный кованый мангал

  • переносной. Основным отличием таких конструкций является их компактность и разборность. Они значительно меньше по весу, чем их стационарные собратья, и могут легко поместиться в багажнике автомобиля.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи
    Единственным минусом портативных изделий можно считать недолговечность. Их изготавливают из более тонких металлических листов, чтобы уменьшить общую массу. Слишком тонкий материал часто деформируется и прогорает;

Примеры переносных мангалов из металла

  • передвижной. Обычно это довольно крупные конструкции, часто неразборного типа, дополнительно оборудованные колесиками для удобства перемещения по участку. Часто украшают коваными элементами такие мангалы из металла своими руками. Размеры, фото таких изделий довольно разнообразны и среди большого набора вариантов можно выбрать самый подходящий.

Передвижной мангал-барбекю с колесами

Отдельно стоит отметить электрический мангал. Для удобства пользователей в нем предусмотрено автоматическое вращение шампуров. На такой жаровне мясо прожаривается равномерно. Существуют и полностью электризованные экземпляры, на которых вместо углей используются нагревающиеся спирали.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Чертеж мангала из бочки с электро-вертелом

Простейший походный мангал из металла своими руками. Фото, чертежи

Самый простой и легкий в изготовлении переносной мангал представляет собой две небольшие стойки в виде буквы «П» из металла, которые втыкают в землю. Естественно, места под угли в нем нет, их располагают на земле непосредственно между стойками.

Статья по теме:

Трубогиб для профильной трубы своими руками. Несколько способов, позволяющих из подручных средств изготовить трубогиб для профильной трубы своими руками. Что такое трубогиб и для каких целей он нужен.

Его минусы:

  • маленькая высота не позволяет жарить мясо стоя;
  • открытое пространство – довольно большая потеря жара.

Простейший походный мангал

Такое изделие можно легко взять в пеший поход. Оно занимает мало места и поместится даже в рюкзак. Для его изготовления потребуются два уголка, длина которых будет равна длине мангала, а также четыре металлические стойки и детали для крепления конструкции.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи  Фото мангала из металла демонстрирует простоту такого приспособления.

Полезный совет! Для стандартного мангала обычно используют металлический лист толщиной около 2 мм. Чем больше толщина, тем долговечнее будет конструкция, поэтому некоторые мастера используют металл толщиной 5 мм.

Конструкция простейшего походного мангала

Неразборный мангал из металла своими руками. Чертежи, фото

Несложно собрать стационарный мангал из металла своими руками. Для создания простейшей прямоугольной жаровни потребуется:

Шаг 1: сваривание корпуса и ножек мангала

Предварительно стоит подготовить чертеж будущей конструкции. Здесь нужно предусмотреть высоту готового изделия, его ширину и длину, отметить расстояния между перфорационными прорезями, а также нахождение фасок для шампуров. Стандартное расстояние между вентиляционными щелями в мангале из металла своими руками составляет 7-8 см, их устраивают примерно на таком же расстоянии от дна конструкции.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Количество фасок зависит от того, сколько шампуров планируется использовать. Стандартное их число – 8.

Шаг 2: создание дополнительной съемной подставки

Мангалы из металла своими руками: чертежи и фото. Пошаговая инструкция изготовления

Как сделать своими руками мангалы из металла? Чертежи, схемы, фото, видео-материалы, имеющиеся в интернете, могут стать примером для самостоятельного изготовления качественного и долговечного изделия. Размеры мангала из металла выбирают индивидуально, рассчитывая на желаемое количество шампуров в одной закладке:

  1. На металле отмечают границы стенок и дна будущего изделия.
  2. По проведенным линиям разрезают лист.
  3. Перфорационные отверстия выполняются дрелью.
  4. Прорезают фаски на верхних краях длинных стенок.
  5. Все детали соединяются сваркой.
  6. Ножки заостряют снизу, срезав болгаркой угол.
  7. Приваривают стойки к коробу.

Шаг 3: мангал со съемной подставкой сделан своими руками

Полезный совет! Ножки мангала можно выполнить из прутьев.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Для этого в верхней их части нарезают резьбу, а ко дну короба приваривают подходящие по размеру гайки. Неплохо справляются с нагрузкой стойки из уголка, соединяемые с основной конструкцией при помощи болтов. Их при необходимости можно открутить.

Шаг: 4 использование мангала для приготовления пищи

Разборные мангалы из металла своими руками. Размеры, фото

Не нужно использовать сварочный аппарат для создания мангала из металла своими руками. Чертежи, фото подобных изделий подскажут, как правильно собрать конструкцию. Оптимальный размер короба будущей конструкции составляет 70х30 см. При разрезании металлического листа оставляют около 4 см на стыки. На стенках выполняют небольшие прорези и сгибают листы таким образом, чтобы можно было состыковать углы и дно конструкции. На каждой детали, в том числе и на ножках, высверливают отверстия под шурупы.

Конструкция разборного мангала

Такой мангал легко собирается и разбирается, поэтому его легко брать с собой на природу.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Установка подобной жаровни займет всего несколько минут.

Полезный совет! Если детали конструкции соединить мебельными обвесами, то выполненный своими руками мангал из металла можно будет складывать после окончания готовки.

Металлический мангал с навесом

Оригинальные идеи мангалов

Довольно легко изготовить шашлычницу из обычной металлической бочки. Готовый мангал может быть в двух вариантах: с крышкой и без. Для этого бочку разрезают на две неравные части, меньшая из которых будет служить крышкой. Края полученных металлических форм тщательно зачищают от заусенцев и обрезков. К нижней части, предназначенной для жарки, приваривают ножки из уголков или тонкой трубы. Выполняют вентиляционные прорези, а к краям стенок приваривают небольшие полочки. На них удобно класть решетку для жарки, а также шампура.

Мангал сделанный своими руками из бочки

Верхнюю меньшую часть тоже обваривают по краям уголком, на обе части крепят петли и соединяют конструкцию воедино.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Довольно легко сделать коптильню из такого мангала из металла своими руками. Фото, размеры подобных изделий помогут самостоятельно собрать необходимую конструкцию для дома.

Оригинальный мангал-барбекю

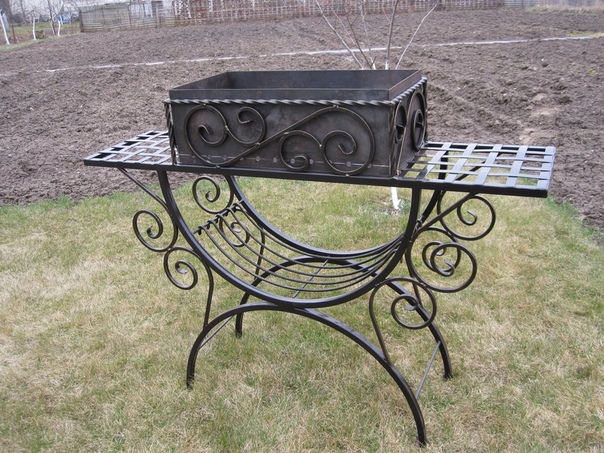

Неплохо смотрятся мангалы с элементами ковки. Часто их оборудуют дополнительными приспособлениями:

  • полками;
  • подставками;
  • колесиками.

Кованый мангал в виде кареты

Современные мастера-дизайнеры создают поистине уникальные конструкции для жарки в виде пиратских сундуков, небольших автомобилей или паровозов. Их украшают коваными узорами или цветами. Подобные мангалы станут прекрасными элементами декора любого дачного или придомового участка.

Примеры креативных самодельных мангалов

Защита от коррозии

Любое металлическое изделие необходимо защитить от коррозии. Для окраски обычно используют специализированные составы, устойчивые к большому жару. Существуют и другие способы защиты.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Довольно распространенным считается воронение. В результате подобного процесса на металлическом листе появляется совершенно черная пленка, защищающая изделие от высокой температуры.

Мангал из металла своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Мангал из металла своими руками + размеры, фото, видео, схемы, чертежи

Любой отдых на лоне природы просто невозможно представить без приготовления шашлыка. В настоящее время существует огромное количество различных мангалов (для дачи и не только), как классической конструкции, так и эксклюзивного проекта, выполненного на заказ с учетом всех особенностей ландшафтного дизайна. Конструкция мангала в классическом стиле очень проста.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

В основном это металлический ящик, сделанный из листов различной толщины, так как считается, что чем толще будут стенки конструкции, тем дольше он прослужит.

Основные достоинства мангала из металла:

  • Простота изготовления. Практически любой человек может изготовить металлический мангал из подручных материалов в самые сжатые сроки у себя на участке.
  • Мобильность. Важное достоинство мангала, который, исходя из различных обстоятельств, можно перенести в любое удобное место, спрятать зимой в закрытое помещение.
  • Пожаробезопасность. Металл традиционно относится к самым безопасным строительным материалам.
  • Ценовая доступность. Стоимость изготовления мангала из металла при использовании подручных и остаточных материалов будет минимальна.

Даже отправляясь на отдых на природу можно изготовить металлический мангал, достаточно найти листовой металл, прямоугольный профиль и с помощью сварки или болтовых соединений закрепить листы между собой.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Такой мангал изготавливается очень быстро, он легок в транспортировки, удобен тем, кто регулярно выбирается на природу. Если же вы хотите сделать стационарное сооружение на своем приусадебном участке, чтобы он оригинально и функционально дополнял вид и облагораживал участок, то придется постараться.

В статье мы расскажем как сделать мангал из металла своими руками, какие должны быть размеры, а также предоставим схемы, чертежи, фото и видео инструкции.

Размеры

Расчет конструктивных параметров мангала из металла

Перед тем как сделать мангал из металла, необходимо определиться с его габаритами. Первоначально следует ориентироваться на количество людей, которые традиционно или периодически могут отдыхать одновременно. Если семья небольшая, из четырех или пяти человек, то вполне хватит сооружения небольших размеров, около 500×300 миллиметров.

Если мангал необходим для большой компании, более десяти человек, то посчитать ориентировочное число шампуров, которые будут одновременно на мангале и добавить к расчетному размеру по 100 мм по краям.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Если планируется пользоваться решеткой, то можно рассчитать размеры по ширине, исходя из параметров готового изделия (магазинной решетки). Важно не проектировать мангал слишком глубоким, тогда может понадобиться большее количество углей, и мясо будет жариться медленно и неравномерно.

Изготовление простого мангала

Технология изготовления металлического мангала

Очень важно при изготовлении мангала правильно выбрать материал. Итак, какой же металл лучше? Идеально подойдут листы из стали, чем больше ширина, тем лучше. Ножки можно изготовить из того же листа, предварительного согнутого по всей длине уголком, для придания ему жесткости. Отлично, если у вас имеется сварочный аппарат. Тогда размечаются на листе металла все стороны изделия, отрезается лишнее и по разметке сгибаются под углом 90º. По краям поверхности сваривают по всей длине, а потом к готовой заготовке приваривают дно. Ножки можно крепить не намертво к изделию, чтобы в дальнейшем можно было их снимать при транспортировке или длительном хранении.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Мангал из металла собран на болтах

Если в наличии нет сварочного аппарата, то схема будет другая. Еще при разметке каркаса необходимо прибавить 30–40 мм с каждой стороны. Со стороны стыка потом загибают этот излишек, состыковывают с другой стороной и сверлят через стык три отверстия: по краям и посередине. Поверхности прикручивают болтами. Снизу по ребрам делают 4 разреза по 30–40 мм, аккуратно загибают внутрь под прямым углом. Получится по периметру опорная площадка, на которую сверху уже кладем дно. Такой конструкции жесткости хватит с избытком, для того, чтобы выдержать угли и дрова.

После сборки каркаса необходимо сделать отверстия в боковых стенках мангала. Отверстия делают прямо над дном. Оптимальны отверстия диаметром 20–30 мм через каждые 40–50 мм. Чем меньше будет диаметр отверстия, тем необходимо чаще их делать. Эти технологические отверстия необходимы для раздувания углей и подачи воздуха. После этого делают ножки, которые можно прикрепить с помощью болтов.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Достаточно четырех болтов на ножку, по два на каждую сторону. Это позволит в дальнейшем снимать их. При желании ножки можно приварить их к основанию мангала.

Сделать простой мангал из металла очень просто. Достаточно при себе иметь слесарный инструмент, листы металла, немного свободного времени и конечно важный элемент – желание! Однако не всех людей устраивает такая простая конструкция, особенно когда готовить приходится при не совсем подходящей погоде. О том, как усовершенствовать металлический мангал, пойдет речь далее.

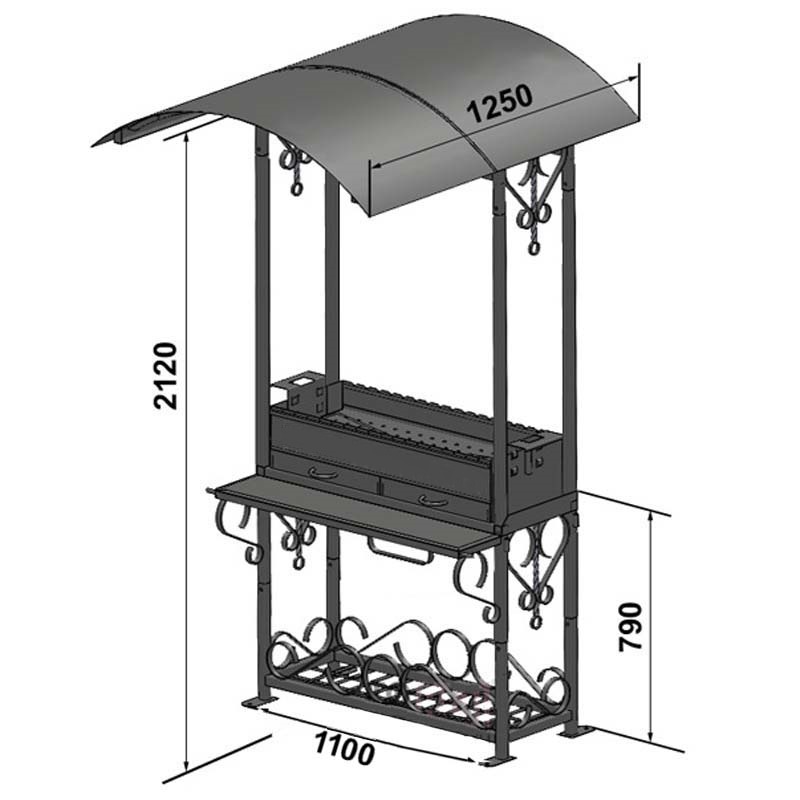

Делаем мангал с крышей

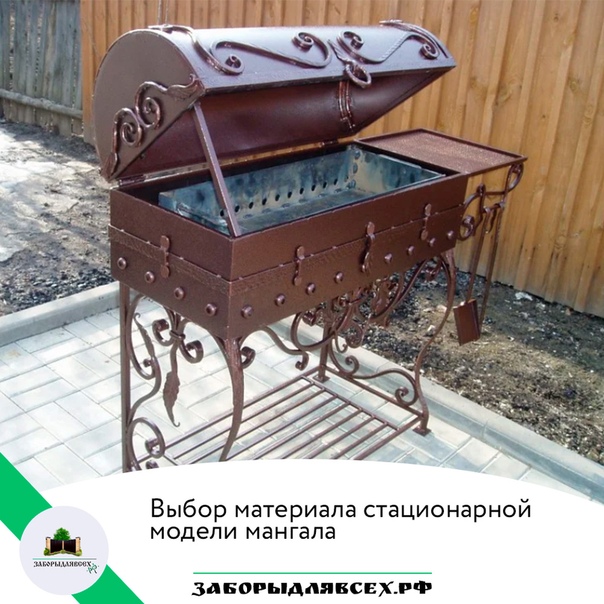

Кованый мангал с крышей

Для начала нужно определиться, будет ли мангал стационарным или его будете убирать, ведь может случиться так, что после того, как над ним появится крыша, эта конструкция не поместится в сарай.

Переносной вариант

Чтобы мангал можно было куда-то перенести, то он не должен быть слишком громоздким. В таком случае можно сделать съемную крышу. Если вам подходит именно такой вариант, то необходимо учесть, что парусность конструкции повысится, а это значит, что сравнительно небольшой ветер сможет опрокинуть мангал.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Чтобы этого не произошло, мангал ставят ножками на металлические уголки (чем больше площадь крыши, тем длиннее должен быть уголок) и прикручивают болтами. Такую конструкцию не составит труда разобрать, а потом вновь собрать.

Обратите внимание! В зависимости от выбранного типа крыши может потребоваться изготовление вытяжной трубы, чтобы дым выходил через нее.
Переносной мангал с несъемным дымосборником perenosnoy-mangal-s-nesemnym-dymosbornikom

Теперь приступим к изготовлению крыши. Для опор можно использовать уголок или трубу, главное, чтобы ее прочности хватило выдерживать ветровые нагрузки. Поскольку речь идет о переносной конструкции, то опоры нужно закрепить винтами на ножках, подальше от жара углей. Если этого не сделать, то раскрутить их станет большой проблемой.

Определившись с местом крепления опор, необходимо продумать форму и просчитать высоту крыши. Это немаловажный фактор, так как высокая крыша не нужна, а об низкую можно разбить голову.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи В выборе вам помогут размещенные в конце статьи фотографии и чертежи.

Обратите внимание! Можно установить и забетонировать навес, а мангал просто ставить под него.

Стационарный вариант

Стационарный мангал

Если вы предпочитаете пользоваться мангалом в любое время года и есть для него постоянное место, то можно изготовить стационарную конструкцию с крышей.

Начнем с того, что нет четкого определения, что такое мангал с крышей. Крыша бывает небольшой, расположенной прямо над мангалом или же это может быть большой навес и даже беседка. В каждом случае конструкция и габариты подбираются индивидуально, исходя из потребностей и возможностей хозяина.

Обратите внимание! В такой конструкции мангала часто присутствует печь, и предусмотрено место для складирования дров.

Приложив усилия и проявив изобретательность и смекалку, вы сможете сделать шедевр, или хотя бы удобный и практичный мангал, который будет вас радовать долгие годы.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Видео

В этом видео показано, как можно сделать неразборной мангал из листов металла с ножками:

Посмотрите обзор кованых мангалов, изготовленных домашними умельцами:

Схемы и чертежи

Чертеж мангала Разборной мангал Чертеж металлического мангала Чертеж мангала с ножками Чертеж простого мангала Нарисованный от руки мангал с крышей

Фото

В дне нужно просверлить отверстия Металлический мангал с электроприводом Мангал с оригинальной крышей Мангал под капотом старого автомобиля Крыша мангала сделана так, чтобы выходил дым Мангал под одной крышей с печкой Мангал с печкой и крышей Мангал в беседке Мангал украшен элементами ковки Складной металлический мангал

размеры, чертежи, схемы + фото

Мангал — удобное кулинарное оборудование, основа для готовки на жару.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Это функциональное изобретение позволит готовить различную пищу, используя натуральный шар от углей. Хотя изначально оно создавалось как универсальный инструмент готовки, сейчас мангал — основа для приготовления шашлыков и мяса. Вокруг него организовываются пикники на природе и даче, отмечая приход весны, встречая лето и провожая осень.

Однако приобретение мангала дорогостоящее. Простая металлическая конструкция порой стоит огромные суммы, не оправдываясь внешним видом или качеством. Поэтому гораздо лучше сделать его самостоятельно, используя качественный металл и свои навыки.

Основа мангала

Мангал — специальный инструмент для приготовления на жару. Он имеет достаточно простую конструкцию, однако все ее особенности заключены в нюансах. Именно они позволяют легко и быстро готовить те самые шашлыки и другие блюда, предоставляя достаточно жара для кулинарии.

Среди основных нюансов мангала стоит отметить:

  • Глубину
  • Отверстия для воздуха
  • Подходящие размеры
  • Выемки для шампуров

Хотя некоторые из них очевидны, они все необходимы для качественной готовки.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Глубина мангала позволит создать достаточное количество жара и поместить мясо на такой высоте, где оно будет готовиться, а не гореть. Также это позволит одновременно положить достаточно древесины.

Отверстия для воздуха — важный нюанс таких конструкций. Именно из-за них мясо, приготовленное на мангале, существенно отличается от другой готовки на природе. Постоянный приток воздуха позволяет сохранить жар и температуру углей, используя весь их потенциал.

Важно! Еще одним нюансом мангала является поддон. Он препятствует падению углей через вентиляционные отверстия в днище и частично регулирует поток воздуха.

Предварительный подбор размеров крайне важен для дальнейшего использования конструкции. Ведь готовка осуществляется на шампурах или решетке, поэтому стоит ориентироваться по их средним габаритам. Мангал должен давать достаточно жара, быть широким для покрытия всей длины шампура, при этом допускать размещение более чем восьми порций мяса.

И последний нюанс — выемки для шампуров.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Они позволяют расположить мясо в любой позиции, равномерно обжаривая его со всех сторон. Такой подход важен для приготовления сочного шашлыка без горелых сторон.

Однако эти моменты могут варьироваться при изготовлении мангала в зависимости от  его типа.

Определяемся с видом мангала

Виды самодельных конструкций мангалов многочисленны. Ведь каждый старается найти оптимальный вариант, где лучше всего готовить мясо и другие продукты на жару. Сейчас отмечают несколько типов мангала:

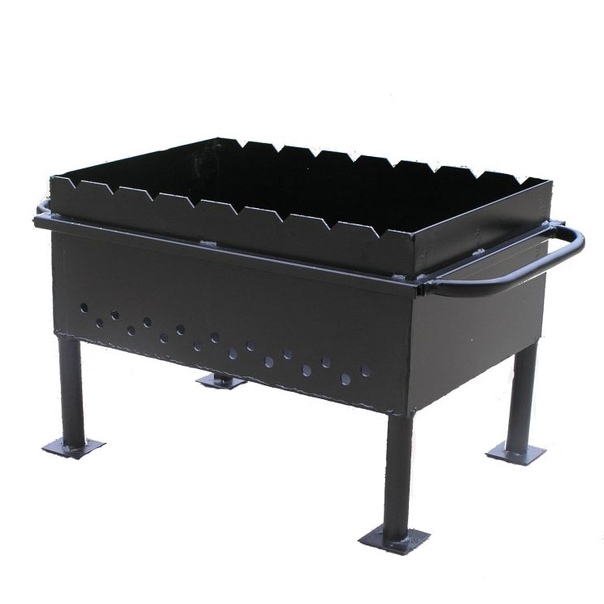

Обычный

Обычный мангал для дачи квадратной конструкции. Хотя и имеет большой вес, может переноситься. Зачастую ножки съемные. На фото показан один из красивых домашних мангалов для дачи, изготовленный умельцем своими руками

Разборный

Небольшой и легкий разборный вариант, который можно изготовить в домашних условиях и возить в машине. Подходит для походов в лес, красивый, удобный и простой.

Стационарный

Массивный мангал, изготовленный из металла.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи В основе могут быть кирпичные блоки для большей надежности. Часто такие виды дополняются стальными декорациями.

Выбор типа — важный нюанс при самостоятельном изготовлении мангала. Это позволит определиться с задачами и подобрать оптимальный вариант. Но рекомендуется все же обычный тип как наиболее универсальный выбор для дачи.

Чертежи и размеры

Перед началом работ необходимо сделать соответствующие чертежи и подобрать размеры для будущего мангала. Для постройки выберем обычный вариант, используемый чаще всего. Необходимо подобрать соответствующую высоту и ширину конструкции, а также подходящую длину ножек. Чертеж простого мангала представлен на фото:

Размеры указаны в миллиметрах. Здесь видно, что общая высота мангала — 95 см при длине ножек в 70 см. При этом глубина жаровни будет 25 см, что является оптимальным расстоянием от жара до шампуров. Ширина — 28 см, что чуть ниже среднего размера шампура. Длина — 54 см, необходимая для равномерного распределения девяти порций над шаром.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Верхняя часть конструкции оснащена зазорами для шампуров. Они позволяют распределить мясо, чтобы оно не касалось друг друга, а также свободно фиксировать его при вращении для равномерной прожарки. Расстояние между зазорами — 6 см. Нужно оставить немного места между крайними зазорами и стенками, чтобы мясо не касалось их и не пригорало.

Хорошая продуваемость — важный нюанс мангала. Здесь она достигается посредством отверстий диаметром 12-15 мм на боковых стенках. Отверстия располагаются в нижней части металлического листа в шахматном порядке. На передних стенках отверстия не нужны.

Важно! Представленная конструкция не учитывает поддон и отверстия на дне мангала. Это можно легко исправить, приварив к ножкам или днищу небольшие уголки и подобрав соответствующий лист металла.

Подготовка элементов будущей конструкции

Основой для мангала являются металлические листы. Другие материалы использовать не рекомендуется, ведь именно металл обеспечивает конструкцию достаточной стойкостью к жару и компактностью.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Толщина металла — около 2-3 мм. Для работы понадобятся:

  1. 2 листа металла 280х250 мм
  2. 2 листа металла 240х250 мм
  3. 1 лист металла 540х280 мм
  4. 4 металлические трубы или уголки длиной 700 мм
  5. Дрель
  6. Сварочный аппарат
  7. Рулетка
  8. Болгарка или пила по металлу

Многие предпочитают другой вариант сборки. Различные листы можно заменить одним большим металлическим полотном. Сделав несколько надрезов, можно соединить конструкцию с минимальным количеством сварных швов. Так она будет более надежной.

Стоит учитывать дополнительные элементы, если ваша конструкция отличается от вышеприведенной. Ее можно дополнить ручками для переноски, поддоном, выемками для ножек и другими деталями.

Для начала происходит предварительная разметка. Отмечаются места крепежа и сварки, создаются зазоры для шампуров. Для этого используется болгарка или пила. Воздушные отверстия также создаются на этом этапе.

Важно! Зачастую такую конструкцию делают на арматурных ножках.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Они слишком ненадежны, поэтому конструкция шатается при малейших нагрузках. Лучше заменить их уголками.

Сварка мангала своими руками

Сварка — оптимальный вариант для мангала. Она выдерживает большие перепады температуры и гораздо эффективнее крепления болтами. Для этого используется сварочный аппарат, тип которого выбирается по предпочтениям. После этого конструкция поочередно фиксируется и приваривается по углам.

Совет! Для более удобной сварки рекомендуется использовать металлические уголки по бортам. Они также увеличат надежность швов, но и утяжелят конструкцию.

Далее идет приваривание ножек и ручек. Они крепятся ко дну конструкции (металлические трубы) либо по бортам (уголки). Необходимо надежно приварить их, ведь мангал достаточно тяжелый.

Совет! Для крепления ножек можно использовать не сварку, а разборные элементы. Съемные ножки уменьшат габариты мангала при его хранении.

По окончании работ необходимо зашлифовать швы и проверить конструкцию на надежность.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Мангалы из металла с навесом

Для готовки шашлыков при непогоде используется специальная конструкция мангала с крышей, например, как показан на фото. Это позволит скрыть мясо и жар от осадков, однако такая конструкция непроста. Здесь есть два варианта действий:

  • Установка дополнительного навеса, не относящегося к мангалу
  • Установка крыши на сам мангал

Первый вариант оптимальный, ведь он позволит скрыть как шашлыки, так и самого шашлычника. При этом его конструкция и установка куда проще. Второй же вариант требует дополнительных расчетов, чтобы основа смогла выдержать вес навеса.

Конструкцию рекомендуется крепить на металлические углы. Это лучший вариант, ведь он существенно облегчает сборку навеса. Само же полотно для навеса — профнастил. Он огнеупорный, не реагирует на перепады температуры и имеет малый вес, что немаловажно для такой легкой конструкции.

Сборка навеса ничем не отличается от обычной, необходима лишь защита огня и удобное расположение основы.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Это позволит свободно готовить еду, не цепляясь за арматуру.

Вариант мангала с крышей в одной конструкции более сложен и выполняется профессиональными сварщиками. Здесь требуется создание надежной конструкции, вес которой равномерно распределен на основание. Для стационарных мангалов навес изготовить куда проще, ведь для них можно сделать несущий фундамент.

Конструкция с навесом может быть дополнительно красиво декорирована металлическими элементами, как это видно на фото. Это не только улучшит внешний вид, но и сделает навес более надежным и устойчивым.

Совет! Оборудуйте крышу воздуховодом, если она установлена низко.

Покраска конечного результата

Важным нюансом в создании мангала является покраска. Она попросту необходима, ведь металл, используемый в конструкции, легко подвергается ржавчине, а сажа и пепел не улучшают ее внешний вид.

Для покраски используются специальные составы. Они имеют следующие требования:

  • Устойчивость к перепадам температур
  • Жаростойкость
  • Отсутствие вредных испарений

Таким требованием соответствуют следующие покрытия:

  • Кремнийорганические эмали
  • Порошковые термо краски
  • Термостойкие краски разного назначения

Второй вариант для таких задач подходит лучше всего, но нанести их своими руками трудно.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Они требуют специального обжига, после которого и получают свои свойства.

Имеется еще один вариант — оксидирование. Он довольно трудный в исполнении, но своими руками провести его возможно.

Цветом краски лучше выбрать черный. Так как рядом будет много сажи и пепла, другие покрытия будут быстро мараться. На этом же цвете налет будет незаметным.

Совет! Покраску стоит проводить лишь снаружи. Внутри любое покрытие быстро слезет из-за высокого жара, да и смысла в нем нет.

Самостоятельно сделать мангал довольно просто. Для этого достаточно листа металла, сварки и желания. Но стоит придерживаться схемы и плана, ведь незначительные отклонения могут в дальнейшем сказаться на удобстве в использовании. В этом поможет данное видео, где продемонстрирована сборка более сложной конструкции:

Мангал своими руками из металла со сваркой и без: складные и стационарные варианты

Ценители хорошего шашлыка точно знают, что многое в его приготовлении зависит от мангала, материал и конструкция которого влияют на прожарку, сочность и вкус мяса. По этой причине фанаты шашлыка не только изобретают собственные рецепты этого блюда, но и стараются приспособления для жарки тоже изготовлять собственноручно. Большинство из них считает, что лучше всего делать мангал своими руками из металла, который достаточно хорошо и просто поддается обработке, к тому же, практичен и долговечен.

Виды самодельных мангалов и особенности их изготовления

Самодельные мангалы из металла по пользовательским характеристикам можно разделить на три большие группы:

  • требующие в процессе изготовления сваривания деталей;
  • разборные, не требующие сварки;
  • мангалы, изготовленные из подручных средств.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Также изделия различают по составу сырья, из которого они созданы. Это может быть чугун, листовой металл, жаропрочная, нержавеющая или оцинкованная сталь.

Металл в руках умелого мастера может превратиться в настоящий шедевр

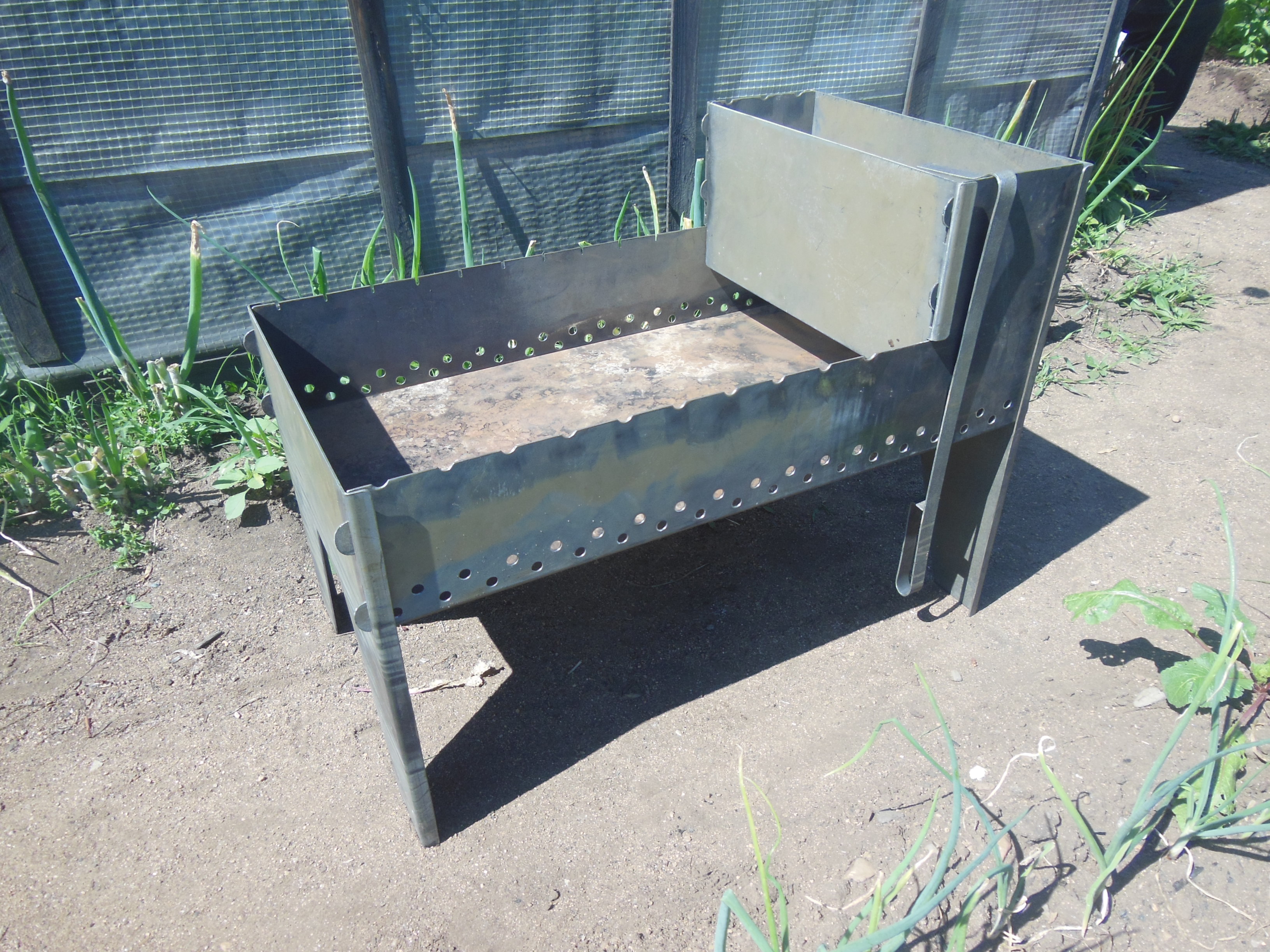

Разборный мангал без сварки

Этот вид мангала из металла – выход из ситуации для тех, кто не владеет основами сварочных работ, но очень хочет сделать его самостоятельно. К тому же, таким способом можно создать переносную модель конструкции, которую в любой момент легко разобрать и перевезти в обычном легковом автомобиле, чтобы пожарить шашлык на природе за пределами домовладения. По этой причине его еще называют походным или складным.

Складной мангал можно уместить даже в небольшой чемоданчик

Главный секрет такого приспособления заключается в том, что каждая из сторон оборудована специальными пазами, удерживающими все части конструкции вместе, но, как вариант, для сборки могут использоваться и жаропрочные болты.

Следует отметить, что мангал с пазами гораздо проще в эксплуатации, поскольку не требует для сборки дополнительных инструментов, но при их изготовлении нужна особенная точность в работе, чтобы обеспечить последующую легкость сборки готового изделия.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Схема складного мангала

В большинстве случаев для изготовления такой конструкции используют обычный листовой металл, но стоит попробовать сделать складной мангал из нержавеющей стали. Этот вариант приспособления для жарки шашлыков, хоть и более затратный из-за высокой цены расходных материалов, но имеет бесспорное преимущество – он не боится плохих погодных условий и может постоянно находиться на улице, не страдает от многократного собирания, не поддается коррозии и поэтому прослужит не одно десятилетие.

Сборка изделия

Сварная конструкция из листового металла

Для создания добротного стационарного мангала все же лучше воспользоваться сварочным аппаратом – так изделие получится более надежным.

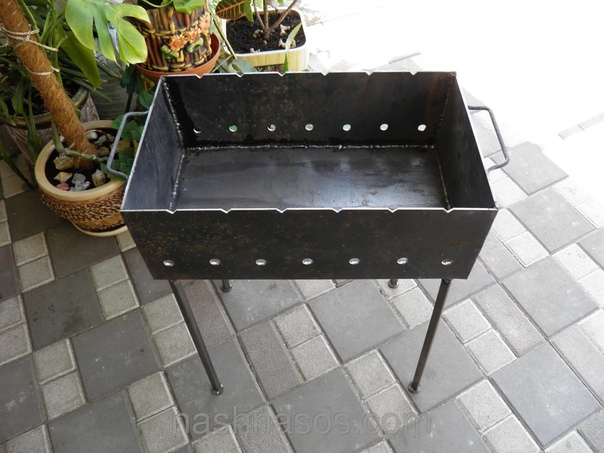

Мангал из листового металла

Чтобы сделать простой мангал из стали, достаточно вырезать и сварить вместе пять металлических прямоугольников: дно, две длинные боковые детали и две короткие боковые детали.

Примерный чертеж

  1. Разметить элементы на металле обязательно под угольник, чтобы все углы гарантированно были прямыми.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи
  2. На обеих длинных боковинах, отступив немного от края, дрелью в ряд просверлить несколько отверстий для подвода воздуха к горящей древесине.
  3. После этого все части сварить вместе, располагая детали с дырочками так, чтобы они находились внизу.
  4. Опорные ножки можно также приварить или сделать их съемными, чтобы конструкцию было удобнее хранить.

Простая и доступная модель

Это самый простой способ, как сделать мангал из металла, имея в распоряжении собственный сварочный аппарат. Если хочется чего-то более эстетичного и функционального, то к коротким сторонам конструкции можно приварить еще несколько деталей в виде небольших выступающих полочек или сделать их из дерева. На них будет удобно ставить посуду для уже готовых шашлыков или баночки со специями, которые всегда необходимы под рукой.

Полочки по бокам жаровни очень удобны

Металлический мангал из подручных материалов

Бывают ситуации, когда на сооружение полноценного мангала нет времени или средств.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи В таком случае народные умельцы пускают в ход все, что находится под рукой в хозяйстве: металлические бочки, пустые газовые баллоны и даже старые автомобильные диски.

Новая роль пустого баллона

Мангал из газового баллона

Газовый баллон чаще всего используют для быстрого создания мангала, ведь хороший мастер при наличии всех необходимых инструментов сможет превратить его в полноценную конструкцию для приготовления ароматного шашлыка всего за каких-то четыре часа.

Схема мангала из газового баллона

Если такая идея привлекла ваше внимание, то вот несколько рекомендаций по поводу того, как баллон можно своими руками превратить в оригинальный мангал:

  1. Для начала необходимо отыскать в хозяйстве подходящий пустой газовый баллон емкостью порядка 50 литров. Помимо него также понадобятся две дверные петли для крепления крышки, металлический уголок и труба.
  2. Следующий шаг – подготовка всех необходимых инструментов, а это болгарка, молоток, отвертка, разводной ключ, зубило.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи
  3. Далее баллон следует разрезать вдоль на две части, предварительно убедившись, что в нем нет остатков газа, который может вспыхнуть от произведенной болгаркой искры. Также нужно срезать или отбить молотком ставший лишним вентиль.
  4. Подготовленную конструкцию необходимо очистить от скопившегося внутри конденсата и залить на пару дней водой для полного очищения.
  5. Чтобы сделать для мангала крышку, которая защитит конструкцию от дождя и, при необходимости, превратит ее в коптильную, следует верхнюю срезанную часть баллона прикрепить к нижней с помощью дверных петель и дрели.
  6. Для того чтобы избежать деформации изделия из-за высоких температур в будущем, желательно укрепить основание, приварив внутри баллона по всему периметру металлический уголок. Он также может сыграть роль опоры для гриля или шампуров. По краям такой импровизированной жаровни лучше всего сделать надрезы для того, чтобы можно было надежно зафиксировать положенный шампур с мясом, а в днище просверлить несколько дырочек для перегоревших углей.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи
  7. Последняя деталь – ножки. Для их создания подойдет обычная металлическая труба, приваренная к дну.

Вкусный шашлык в старой бочке

По аналогичному принципу можно сделать мангал из металлической бочки. Здесь есть два варианта. Самый простой – распилить бочку на две части и получить две простых, но удобных жаровни или соорудить более сложную модель барбекю с крышкой.

Практичная конструкция из бочки для приготовления шашлыков

Быстрый вариант из половинки бочки

Единственный минус таких конструкций в том, что в первозданном виде они имеют не слишком презентабельный вид, но при желании этот недостаток можно устранить, украсив самодельный мангал из подручных материалов дополнительными аксессуарами – красивыми ручками, подставками, декоративными коваными элементами.

Идеи для вдохновения, как сделать и украсить мангал из металла, можно почерпнуть из многочисленных подборок фото изделий других умельцев или даже именитых мастеров.

Новая жизнь бочки

Как правильно рассчитать размеры конструкции

Перед тем как своими руками сделать мангал из металла, нужно четко определиться с его размерами, ведь сталь, это не ткань, которую можно дотачать в случае ошибки.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Оптимальные размеры самодельного мангала

Определенных строгих стандартов тут нет, но существует ряд рекомендаций, которые позволят сделать конструкцию максимально удобной для пользователей:

  1. Чтобы мангал был функциональным, его длину следует рассчитывать исходя из того, сколько шашлыков планируется жарить одновременно. Проверенный на практике вариант – не более 10 шампуров на 1 м. Таким образом, если семья небольшая и огромных застолий не планируется, то 70 см длины будет вполне достаточно.

На размещение одного шампура отводится не менее 10 см

  1. Ширина зависит от длины шампура и, как правило, составляет 30 см, если он стандартный (держатель и острый конец всегда выступают за пределы мангала). Даже если используемые шампура нестандартных размеров, то, определяясь с шириной, следует помнить, что мясо нанизывается только на центральную часть, и не стоит делать мангал шире только для того, чтобы впустую греть воздух.
  2. Глубина мангала во всех случаях не может быть меньше 15 см.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Это позволит разместить на дне жаровни угли и дрова так, чтобы они не прикасались к мясу. Слишком глубоким тоже не стоит делать, иначе нагретый воздух слишком долго поднимаясь вверх будет утрачивать температуру.
  3. Высота сугубо индивидуальна и зависит от роста того, кто будет заниматься приготовлением шашлыков чаще всего. Ее определить достаточно просто: для этого нужно согнуть руку в локте, как будто удерживая шампур, и измерить расстояние от земли до локтевого сгиба. Именно при такой высоте человеку удобнее всего переворачивать шампура.
  4. Чтобы рассчитать высоту конструкции берут шампур, сгибают руку в локте и измеряют высоту, при которой будет удобно переворачивать шампура.

Удобная высота – до локтевого сгиба

Советы по выбору металла для мангала

Что касается сырья, то тут можно говорить о конструкциях из листового металла, чугуна, жаропрочной, нержавеющей или оцинкованной стали.

Профессионалы рекомендуют изготавливать мангалы из жаропрочной стали, ведь конструкция постоянно поддается влиянию высоких температур и высококачественный материал поможет избежать деформации изготовленного изделия.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Чугун – тоже отличное сырье для таких целей, ведь он долговечен, надежен и долго сохраняет температуру. Но вот соорудить из него мангал своими силами в домашних условиях вряд ли выйдет, поскольку изделия из этого материала получаются очень тяжелыми и громоздкими.

Достаточно спорным материалом является оцинкованная сталь. Мангал из оцинкованной стали – это не самый распространенный вариант конструкции для жарки мяса, поскольку опытные мастера часто расходятся во мнении касательно безопасности этого вида сырья.

Приспособление для жарки из барабана стиральной машины

Как известно, при сильном нагревании оцинкованная сталь выделяет токсичные вещества, которые, по мнению некоторых умельцев, могут попасть в организм человека вместе с поджаренным мясом. Хотя, большая часть профессионалов считают, что мангал никогда не разогревается до такой температуры, при которой из оцинкованной стали выделяется цинк.

Быстрая жаровня из системного блока

Весьма хороши в эксплуатации изделия из нержавеющей стали.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Их, не боясь появления ржавчины, можно оставлять под открытым небом даже в сырую погоду или дождь. Срок службы изделий из этого материала исчисляется десятками лет. Кроме прочего, мангалы из нержавейки выглядят очень современно и стильно, гармонично вписываясь даже в самый современный ландшафтный дизайн приусадебного участка.

Изделия из нержавеющей стали выглядят очень стильно и современно

Самодельный вариант из нержавейки

Выбирая сырье для работы, примите также ко вниманию, что толщина металла должна быть не менее 3 мм, а в идеале – 5 мм. В таком случае изделие будет немного тяжелее, но долговечнее, а также не будет перекаляться в ходе использования.

В конечном итоге, выбор материала все же остается за мастером, которому решать, с чем ему комфортнее работать, и каким изделие должно получиться в результате.

Видео: мангал своими руками

Как сделать мангал своими руками: полное руководство, чертежи

Согласитесь, лучшее украшение дачи или частного подворья – самодельный мангал.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Это специальное приспособление для приготовления пищи на жару различных форм и размеров – не только обязательный атрибут домашнего экстерьера, но и показатель квалификации мастера, его создавшего. И хотя сегодня купить мангал в торговой сети не проблема, вполне объяснимо желание сделать его самому, исходя из собственных предпочтений и фантазии.

Материалы для мангала

Изобретательности и находчивости нашего человека можно только позавидовать. В процессе изготовления используются как специальные материалы, так и подручные средства, имеющиеся в хозяйстве каждого рачительного хозяина:

  • старые бочки и пропановые баллоны б/у;
  • журнальные столики;
  • автомобильные диски;
  • рамы швейных машин и другое.

Распространены металлические, кирпичные и комбинированные конструкции, в которых емкость на устойчивом основании дополнена компактной топкой для дров.

Чугун

Долговечный, основательный домашний мангал из чугуна.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Крепко держит нужную температуру. Прогревается равномерно и накапливает тепло. При правильной эксплуатации его ресурс исчисляется не одним десятком лет. Но чугунные изделия тяжелые, трудны в транспортировке, трескаются от резких температурных перепадов, подвержены коррозионному разъеданию при взаимодействии с водой.

Нержавейка

Мангалы из пищевой и медицинской стали с толщиной стенки 3-4 мм считаются самыми прочными и долговечными (до 20 лет эксплуатации). Лучший материал – сталь AISI 304.

Не деформируются и не прогорают при воздействии высокотемпературного поля – для большей прочности, бортики жаровни оборудуют ребрами жесткости. Стойко держат механические нагрузки. Не боятся влажности. Но ощутимый минус изделий – «кусается» цена.

Стальной прокат

Самые популярные мангалы из металла с отличными жаропрочными свойствами и соотношением «качество/цена» получаются из толстой стали марок 45 (ДСТУ 2834-94/ ГОСТ 16523-97), 16ГС, 10Г2, 09Г2С (Межгосударственный стандарт 1577-93).Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Такие конструкции износостойкие, прочные, способные выдерживать высокие (до 600 градусов) температуры, аккумулировать и долго сохранять тепло.

При доступности материала и разнообразии моделей невольно возникает вопрос – как сделать мангал своими руками из металла, и что для этого нужно?

  • Стальные листы. Но, с учетом того, что низкоуглеродистые обыкновенные стали Ст.3, 5, 15, подвергающиеся в бытовом пользовании интенсивной коррозии, малопригодны для работ.
  • Прутки квадратные или круглые, арматура (сечение не менее 10 мм) для подставок-ножек. Арматура используется и для укрепления бетонного основания под стационарным мангалом – из нее формируется армирующая сетка.
  • Проволока из нержавейки сечением 3-4 мм, цельные колосники или пруты из чугуна –из них хорошо получаются решетки для мангала под жарку мяса.

Как сделать мангал из металла: особенности конструкций, расчеты и чертежи

Сам по себе металлический мангал – продолговатая прочная емкость, устанавливаемая для удобства обслуживания и устойчивости на подпорки (основание).Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Решающими моментами в ее изготовлении являются: функционал, выбор металла, точное определение размеров и грамотное выполнение чертежа. По габаритам конструкции не существует четких стандартов. Однако, в качестве ориентира, рекомендуется пользоваться такими показателями.

  • Оптимальная высота стенки 13-15 см: при более высоких «бортиках» потребуется больший расход топлива для прожарки того же шашлыка, при меньшей высоте куски мяса непосредственно возле углей будут подгорать снаружи, не успевая прожариться изнутри;
  • Общая высота рабочего пространства 0,8 м.
  • По ширине жаровня должна быть на 8-10 см короче длины шампуров, в среднем это 25-30 см.
  • Длина определяется из расчета количества шампуров с учетом расстояния между соседними вертелами не менее 8-10 см. Ориентировочно это 50 см и больше.
  • Оптимальное соотношение толщины дна к стенке – 4:2 мм.

И еще: чтобы качественно сделать мангал своими руками чертежи разрабатываются заранее.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Как и предварительно выполняется нанесение антикоррозийного покрытия на основе порошковых эмалей или жаропрочных красок, выдерживающих нагрев выше 600°С. При толщине 4 мм и более изделие будет самым прочным. Выдерживает больше всего циклов «нагрев/охлаждение», не теряя своих характеристик. В таких мангалах допускается сжигать как дрова, так и угли.

Виды металлических мангалов

Жаровни можно разделить на несколько видов. Различают неперемещаемые и мобильные (переносные) конструкции. Мангал на даче своими руками изготавливают в основном стационарным, иногда с фрагментами ковки и прочным кирпичным основанием. Для стен используются стальные листы толщиной порядка 4 мм.

Переносной вид (разборной и трансформер) – тонкостенный (всего 2 мм), с незамысловатой конструкцией, небольшим весом и такими же габаритами. Выигрывая в мобильности, он значительно проигрывает по качеству и срокам эксплуатации – тонкая сталь гораздо быстрее прогорает от длительного воздействия высокой температуры.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Поэтому делать угли в нем не рекомендуется.

Классифицируются жаровни и по другим критериям:

  • форма – прямоугольная емкость, бочка, баллон или другая сложная конфигурация;
  • размеры – под разное количество шампуров и емкостей для пищи;
  • опционность – защита углей, отсек под головешки, крышка, подставка под шампуры и пр.

Как сделать самодельный мангал разборный?

Этот вид изделия легкий, небольшой, без излишеств, компактный незаменим при вылазках на природу и в походах. Подвергается многократной сборке/разборке. Конструктивные элементы соединяются болтами, шарнирами, гайками. Модель можно транспортировать в собранном виде на любые расстояния.

Подготовительный период

Итак, перед началом работ выполняется чертеж мангала. Он поможет определить, как будут располагаться конструктивные элементы. Учитывая масштаб, используя рулетку, на листовую сталь толщиной 2-4 мм наносится разметка: 2 стенки (задняя и передняя), дно, боковушки (2 фрагмента).Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Еще нужен металлический уголок 25х25 мм (ножки, каркас) и комплект инструментов: ручная пила по металлу, молоток, дрель, угловая шлифмашина.

Особенности изготовления

  • Болгаркой или пилкой лист режется по разметке.
  • Из фрагментов, подгоняя молотком низ боковых стенок, собирается короб.
  • На боковушках и заготовках для ножек болгаркой делаются пазы для фиксации деталей между собой.
  • Стенки вставляются в пазы основания, их нижняя часть фиксируется.
  • На больших по размеру боковушках выполняются зубчатые отверстия под шампуры.
  • Дрелью просверливаются отверстия сечением порядка 12 мм с интервалом 60 мм по самому низу длинных стенок и в днище.
  • На коротких – привариваются ручки, чтобы удобнее было нести мангал.
  • Все детали собираются в одну конструкцию при помощи гаек и болтов.

Рис 1. Чертеж разборного мангала

Плюсы и минусы

У каждой конструкции они свои.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Поэтому нужно исходить из конкретной ситуации. Характеризуя разборный мангал самодельный, нужно выделить такие положительные моменты:

  • небольшой вес;
  • компактность;
  • удобство пользования и транспортировки;
  • разнообразие моделей;
  • простота конструкции;
  • небольшие затраты на изготовление.

Из недостатков: тонкостенность, недолговечность.

Как сделать сварной мангал?

Если не знаете, как сварить мангал своими руками, но имеете опыт или представление о сборке стационарного варианта, то особых трудностей возникнуть не должно. Единственное условие – требуется навык сварочных работ, потому как метод фиксация отдельных деталей между собой – это сварка. Отпадает потребность в дополнительных работах по изготовлению пазов, крепежа. Из материалов понадобится листовое железо (3-4мм), труба (сечение 32 или 25мм) уголок металлический, труба профильная.

Размеры мангала и чертеж

Начинать работы нужно только, определившись с формой и размерами.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Наиболее эргономичной и популярной считается прямоугольная модель с одинаковыми габаритами попарных стенок. Помогут правильно сделать мангал из железа чертежи и схема сборки. При их составлении нужно нанести параметры топки, опор, а также отобразить нюансы эстетического оформления.

Рис.2. Чертеж сварного мангала

Особенности изготовления

Вначале стальные заготовки зачищаются от острых углов и кромок, чтобы не травмировать руки. На металл переносятся с чертежа каждый размер отдельной детали. Обозначенные фрагменты вырезаются болгаркой. Далее – по схеме.

  • Острые, неровные края полученных заготовок обрабатываются зачистным кругом на шлифмашине.
  • Из деталей собирается непосредственно жаровня, края стыкуются и сваривается с внутренней стороны по швам, чтобы получился короб. Если швы получились с прорехами, не страшно – дополнительный продув будет способствовать лучшему горению топлива.
  • К готовому коробу привариваются ножки из трубы (сечение 25/32 мм), нижние части которых опираются на круглые приваренные детали в диаметре 50 мм.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи
  • Если листовой металл по толщине не превышает 2 мм, то стенки короба, усиливаются дополнительно угловым стальным прокатом или трубой с квадратным или прямоугольным сечением. Для этого их приваривают вдоль каждой боковины посередине или наоборот, по ширине поперек.

Плюсы и минусы

Хотя сварные мангалы довольно прочные и надежные, но, чтобы их сделать нужно уметь обращаться со сварочным аппаратом, иметь хотя бы навыки работы с ручной дуговой сваркой. Надежность конструкции напрямую зависит от умения наносить качественные швы. К тому же, этот метод не подходит для листовой стали толщиной менее 1,5 мм. Нельзя проводить работы без СИЗ. Невозможно оперативно собрать установку без полного остывания.

Мангал из металла с навесом

Верхняя защита жарочного пространства выполняет тройную функцию: оберегает рабочую топку от попадания осадков, создает тень, является элементом декора. Если в мангале с крышей использовать в качестве украшений кованые элементы, то такая модель будет выглядеть эксклюзивно и презентабельно.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Размеры и проект мангала

Чтобы изготовить с навесом стационарный мангал своими руками обязательно нужен хотя бы эскиз. Еще лучше нанести все измерения в масштабе, вычертить форму, обозначить дополнительные устройства и приспособления. Определенных стандартов для таких конструкций нет – каждая модель по-своему уникальна. Поэтому составить полноценный проект на конкретный вид изделия будет совсем нелишним. Ниже представлен один из простых вариантов мангала с навесом.

Рис. 3. Мангал с навесом

Особенности изготовления

Кроме традиционной жаровни устройство для приготовления пищи на углях должно иметь дополнительно каркас и навес. При выборе материала следует учитывать, что эти дополнительные элементы конструкции будут подвергаться воздействию высоких температур. Поэтому лучше использовать для покрытия металлическую черепицу или профлист.

Под черепицу варится устойчивая тяжелая конструкция. К ней по бокам приваривается металлический угловой профиль – основа под устройство навеса.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи По предварительной разметке вырезается каждый элемент, оставляя необходимый запас в 4-5 см для стыковочных швов. Между собой все фрагменты соединяются при помощи сварки. Монтаж крыши проводится на заключительном этапе. Чтобы обеспечить устойчивость мангалу при сильном ветре, следует хорошо закрепить ножки.

Плюсы и минусы

К недостаткам можно отнести большой вес конструкции и высокую стоимость. Эти показатели увеличиваются при желании создать универсальный мангал, «напичкав» его как можно больше дополнительным функционалом. Такая модель теряет в мобильности (если она на колесиках), но зато привлекает положительными качествами:

  • всесезонность использования;
  • экономный расход топлива;
  • защита рабочего пространства от внешних факторов;
  • продление сроков эксплуатации;
  • расширение возможностей и оснащение дополнительным функционалом: столешницей, поленницей, коптильней и др.

Можно сделать еще красивый мангал своими руками с навесом, использовав нержавеющий декор, но это оправдано только для стационарных моделей.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Мангал из газового баллона

Низкозатратный вариант мангала – изготовить его из газового баллона емкостью не менее 50 л. По сути, это уже готовое рабочее пространство топки с недостающими ножками. Их нужно приварить, а также отбить ставший ненужным вентиль.

Применяется одна из разновидностей раскроя металла:

  • удалить фрагмент стенки для доступа к внутреннему топочному пространству;
  • разрезать емкость вдоль пополам или снять только 1/3 часть сверху цилиндрической конструкции.

Размеры и чертеж мангала

На начальной стадии составляется детальный чертеж будущей конструкции, где обозначаются все элементы. Проставляются размеры. Основные:

  • диаметр рабочей камеры – 0,3 м;
  • высота мангала/ камеры – 0,98/0,92 м;
  • толщина стенок – 30 мм.

Рис.4. Чертеж мангала из газового баллона

Алгоритм изготовления

Чтобы сделать мангал для шашлыка своими руками, понадобится набор инструментов и материалов: разводной ключ, зубило, сварочный аппарат, уголок стальной, дверные петли для фиксации крышки, труба, дрель, угловая шлифмашина.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Далее – пошагово.

  • На корпус баллона переносятся с чертежа размеры.
  • Болгаркой срезается верхний сегмент, не затрагивая торцы. После доработки, он будет защищать внутреннее пространство от дождя. Сделать крышку можно, приварив или прикрепив при помощи дрели петли и две ручки.
  • Затем оборудуем мангалы своими руками ножками – шлифмашиной режутся уголки на 4 равных отрезка и привариваются к торцу баллона.
  • Из двух других угловых профилей изготавливаются опоры под шампура. Они отрезаются такие же по длине, как и длина баллона. Затем и высверливаются отверстия с интервалом в 5-7 см.
  • Подготовленные элементы фиксируются с помощью сварки внутри будущего мангала.
  • Изнутри по всему периметру приваривается металлический уголок, тем самым укрепляется основание жаровни.

Плюсы и минусы

Это самый понятный и доступный пример, как сделать мангал своими руками. Среди преимуществ можно отметить оперативность изготовления.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Наличие крышки ускоряет процесс готовки. Блюда дольше сохраняют тепло. Жаровня может использоваться и как коптильня.«Баллонный» вариант бюджетный по цене. Также можно отметить его такие плюсы:

  • многофункциональность;
  • приемлемая толщина стенок камеры;
  • несложное изготовление – корпус, как и крышка, практически готовы;
  • возможность передвижения.

Из недостатков: слишком крупные габариты и большой вес (порядка 22 кг в готовом виде), эстетическая несовершенность, в качестве топлива подходят только угли.

Несколько советов по изготовлению и пользованию мангалом

Начинающему мастеру можно почерпнуть много полезной информации на онлайн-форумах. Но, стремясь к благоустроенному отдыху, нужно знать не только, как правильно сделать мангал из металла, но и как его эксплуатировать. Возможно, некоторые приведенные ниже рекомендации также кому-нибудь пригодятся.

  • Рассчитать длину конкретной модели короба (L), опираясь на количество одновременно используемых шампуров (Nш) и расстояние между ними (s), можно по формуле:

L = Nш*s

  • Изготавливая железный мангал своими руками, ориентируйтесь по высоте на рост «повара».Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи
  • Используйте в качестве топлива уже готовые угли, чтобы не допустить контакта стальных покрытий с открытым огнем.
  • Придерживайтесь рекомендаций по размерам мангала, используйте в работе чертежи с указанием количества боковых и донных отверстий, особенно, когда расширяется его функциональность.
  • Работа с металлом разной толщины позволит достичь оптимального соотношения «прочность/вес»: стенки – 2-3 мм, дна – 4 мм.
  • Учитывая расширение металла при повышении температур, в сборных конструкциях винтовые отверстия лучше делать в форме овала.
  • Нельзя заливать тлеющие в жаровне угли водой.

Изготовить мангал своими руками из металла правильно можно даже не имея определенного опыта. Для этого необходим определенный запас знаний, время и купить металл который будет максимально подходящим под Ваши изделия. Нужный стальной материал производит компания «Метинвест-СМЦ». Мы готовы помочь с выбором.

Мангалы из металла своими руками: размеры, фото и советы

Автор aquatic На чтение 7 мин.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Просмотров 7.2k. Обновлено

Самостоятельное изготовление таких конструкций позволяет в точности учесть реальные потребности. В стандартных изделиях всегда будут присутствовать те или другие недостатки. В этой статье представлены мангалы из металла своими руками, размеры, фото, различные конструкции и подробные пошаговые инструкции.

Кованые украшения изготовить сложно. Но некоторые другие части конструкции можно использовать, как образцы, для создания функционального изделия собственными силами

Купить мангал из металла не трудно. В торговой сети можно найти множество предложений. Но вряд ли получится найти идеальные размеры и техническое оснащение. Именно поэтому предпочтительным выглядит решение о самостоятельном изготовлении. Но в любом случае пригодится предварительная формулировка конкретных требований.

Составление списка нужных критериев

Если состав семьи – небольшой, а образ жизни можно назвать замкнутым, достаточно будет создать компактную легкую конструкцию.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Ее проще будет переносить, очищать от загрязнений. Когда предполагаются регулярные встречи в составе крупно компании понадобиться соответствующее по размерам оборудование.

Этот пример поясняет, что особо важным является целевое назначение изделия. Для уточнения его параметров, надо точно определить следующие параметры и особенности:

  • Количество и длину шампуров, которые будут устанавливаться одновременно для приготовления одной партии блюд (максимальное количество).
  • Размеры, которые подходят для места будущей установки мангала.
  • Примерный вес и необходимость оснащения колесами.
  • Защищенность площадки для барбекю от погодных воздействий.
  • Индивидуальные требования к внешнему виду.

В некоторых случаях пригодятся разборные конструкции. Их можно трансформировать в компактный вид, удобный для хранения. Небольшие модели пригодятся для пикников.

Такое стационарное сооружение уместно на приусадебном участке. Но взять его с собой в турпоход не получится
Современный переносной мангал фабричного производства.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи В сложенном состоянии он займет минимум места багажнике легкового автомобиля

Конструкции и материалы

Если изучить качественные мангалы из металла своими руками, размеры, фото, будет проще уточнить параметры собственного изделия.

Передвижной мангал

Примечательные особенности этой конструкции перечислены ниже:

  • Толстые стенки и защитно-декоративное покрытие обеспечивают хорошую прочность, устойчивость к внешним воздействиям разной природы.
  • Вырезы на кромках корпуса сделаны для фиксации шампуров в разных положениях.
  • Внизу есть отверстия. Они предназначены для свободного доступа кислорода в область горения.
  • С одной стороны внизу сделаны ножки с приваренными пластинами. С их помощью создают надежные точки опоры и предотвращают перемещение.
  • Крупные колеса подходят для передвижения по неровным поверхностям без приложения лишних усилий.
  • Сбоку к мангалу жестко присоединен небольшой столик с креплениями для крепления совка и кочерги.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Обратите внимание на то, что опытный мастер повернул крючки в сторону. В таком положении они не поранят пользователя.
  • Широкие рукоятки также прикреплены жестко. Они удобны для захвата даже тогда, когда на руки надеты рукавицы.

Мангал – «корабль»

Такое изделие копировать сложно. Но вряд ли это надо, если нужны практические функции. Завитки и выступы быстро загрязняться, а очистить их будет непросто. Острые концы металлических листьев небезопасны. Подобные сооружения, скорее, используют для украшения садовых участков.

Мангал с крышей из металла: фото фабричного изделия

А такое решение пригодится. Конструкцию можно сделать меньше и проще, из других материалов. Но интересна сама идея – в рабочей зоне будут даже в дождь сохранены комфортные условия.

Шампура с электроприводом

Подобные изделия обеспечивают автоматическое вращение обрабатываемых продуктов питания, без вмешательства со стороны пользователя. Обеспечивается равномерная тепловая обработка, уменьшаются трудовые затраты.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Но такое приспособление можно приобрести отдельно в готовом виде, либо создать отдельно с учетом размеров получившейся конструкции.

В мангале профессиональной категории устанавливают несколько областей тепловой обработки. Некоторые шампуры и вертела вращают с применением электрических приводов
Для разжигания углей можно приобрести такой аппарат. Но некоторые мастера оснащают мангалы встроенными устройствами принудительной подачи воздуха
Еще одна «туристическая» модель. Здесь отсутствуют сварные соединения, поэтому самостоятельно создать упрощенный вариант не сложно

Изготовление стационарного мангала своими руками из металла: чертежи, фото

Для создания конструкции можно использовать следующую последовательность действий:

  • Устанавливают необходимые размеры контура стенок с учетом рассмотренных выше критериев. Глубину делают от 15 до 25 см. При большем расстоянии придется тратить слишком много углей для получения аналогичного результата.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи
  • Длину опорных частей подбирают с учетом роста пользователей. Модно замерить расстояние, которое получится от середины ладоней свободно опущенных рук до поверхности земли. Если предполагается сделать ножки острыми для заглубления в грунт, выполняют соответствующую коррекцию (5-10 см).
  • Отверстия в нижней части корпуса создают диаметром 8-12 мм.
  • После определения с общими параметрами их отмечают на чертеже.

Вполне достаточно рисунка «от руки»

  • Дальнейшие действия будут зависеть от личных навыков, оснащенности, умений работать со специализированным оборудованием. Для упрощения допустим, что сварочная техника применяться не будет.
  • В этом случае вначале из листового метала (2-3 мм) создают заготовки, прямоугольники с нужными размерами. Применяют ножовку с подходящим полотном. Торцы зачищают напильником, удаляют заусенцы.
  • Края боковин (10-15 мм) загибают под прямым углом. Высверливают вентиляционные и крепежные отверстия.
  • Для ножек можно использовать готовые стальные уголки подходящего размера.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи
  • Отдельные части скрепляют винтами и гайками.

Мангал в собранном виде

На этом рисунке приведен пример с другими ножками. Они сделаны из стальных прутьев с резьбой. К днищу корпуса приварены гайки соответствующего диаметра. Такую конструкцию можно разобрать по завершении летнего сезона, если не предполагается использование в зимний период.

Всесезонная стационарная модификация

Чтобы сделать мангал своими руками из металла, размеры с крышей можно оценить с помощью фото. Устраняйте кованые завитки и другие излишества. Выпрямляйте линии несущих элементов. В результате получится простая конструкция, но не менее функциональная, чем на рисунке.

Ниже приведены примеры небольших мангалов из металла своими руками, размеры, фото, чертежи. Для их изготовления применяют технологические операции, описанные выше.

Складная конструкция
В этой модели ножки в рабочем положении фиксируются специальными уголками
В сложенном состоянии ширина мангала – примерно 40 мм
Сложно придумать изделие проще.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Хотя, можно сделать аналог из двух полос в форме буквы «П»
Эта неустойчивая «магазинная» конструкция из жести быстро придет в негодность. Качественная самоделка будет долговечнее

Обратите внимание! Окрашивать стальные стенки надо с применением жаропрочных эмульсионных составов. Обычные строительные краски быстро будут уничтожены пламенем и высокой температурой.

Полезные советы и общие выводы

При выборе размеров мангала для шашлыка из металла можно быстро принять правильное решение. Но сложнее определиться с видом соединений. Для сварки потребуется не только оборудование, но и профессиональные навыки. Придется сделать соответствующие инвестиции и пройти курс обучения. Также используют изготовление частей по индивидуальному заказу в мастерской, применяют иные методики сборки.

Как сделать мангал своими руками (видео)

подготовка и порядок изготовления, фото, схемы и чертежи

Лето — любимая пора для многих из нас, ведь это время у многих ассоциируется с возможностью искупаться в речке, а также отведать вкусный шашлык. Технология приготовления этого блюда довольно проста: для него используется предварительно замаринованное мясо, которое насаживают на шампуры, представляющие собой острые прутья, которое впоследствии жарят на горячих углях, расположенных на дне мангала. В итоге получаются сочные кусочки с хрустящей корочкой, от которых веет ароматным запахом дымка.

По своему исполнению мангал является ничем иным, как металлической коробкой на ножках, имеющей отверстия, через которое выходит воздух, а также углубления на стенках, которые необходимы для укладывания шампуров.

Виды металлических мангалов

На текущий момент известны 2 разновидности мангалов:

  • стационарные;
  • переносные.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Стационарные

Первый тип приспособлений получил широкое распространение на загородных участках. Нередко встречаются такие их модификации, которые предусматривают элементы ковки, а также отделку из камня. Есть мангалы, которые размещаются на кирпичном основании. Такой вариант мангала делает его более привлекательным и оригинальным. Некоторые владельцы не ограничиваются одним лишь мангалом и добавляют к нему навес или же самую конструкцию устанавливают прямо в беседку. Такое решение значительно расширяет возможности владельца, поскольку в этом случае он может заниматься приготовлением шашлыков и других вкусных блюд вне зависимости от погодных условий.

Переносные

Это менее распространенный вариант, который берут в походы, а также при выезде на природу. Из особенностей этих приспособлений следует выделить небольшие габариты и вес. Поэтому нередко для подобных мангалов предусмотрен специальный металлический чемоданчик, который упрощает процесс их транспортировки.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Простейший вариант мангала выполнен в виде двух стальных рамок, куда укладываются шампуры. Минусом таких мангалов является то, что за один прием можно приготовить лишь небольшое количество порций шашлыка.

Если рассматривать более сложные и, соответственно, более тяжелые модификации этих приспособлений, то в их конструкции могут присутствовать дополнительные элементы в виде выдвижного столика, решеток и регулируемого поддува. Ввиду того что подобный вариант имеет более значительный вес, с его транспортировкой возникают трудности. Поэтому здесь необходимо использовать автомобильный транспорт.

В зависимости от толщины металла, используемого для изготовления мангалов, они могут быть представлены в виде следующих групп:

  • тонкостенные;
  • толстостенные.

Тонкостенные

Чаще всего именно в тонкостенном варианте выполняются переносные виды мангалов. Используемая в них сталь имеет небольшую толщину, что делает эти приспособления более легковесными.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Однако это негативным образом сказывается на сроке службы таких устройств. Тонкостенные модели могут работать на готовых углях, продающихся в магазинах, или тех, которые были предварительно приготовлены на костре. Заниматься приготовлением углей прямо в стальной коробке не рекомендуется, поскольку в результате воздействия высокой температуры случится прогорание стали, и тогда мангал уже нельзя будет использовать по назначению.

Толстостенные

Толстостенное исполнение обычно имеют стационарные модели. Их изготавливают с применением стали, минимальная толщина которой составляет 4 мм. Несмотря на то что они стоят значительно дороже, это компенсируется более продолжительным сроком службы, в чем они превосходят тонкостенные конструкции.

Мангал из бочки

Одна из особенностей стандартного мангала — он имеет форму прямоугольника. Если же возникло желание сделать своими руками приспособление для жарки шашлыка, то для этого можно приспособить газовый баллон или старую бочку.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи При этом тара, в которой хранились горюче-смазочные материалы, не подходит для этой цели. Особое внимание нужно уделить тому, чтобы металл имел необходимую толщину, чтобы создаваемая конструкция могла на протяжении длительного времени сохранять свою целостность.

Бочка – не единственное, что потребуется для изготовления мангала своими руками. К числу дополнительных инструментов следует отнести:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • металлические уголки.

Теперь мы подошли к процессу изготовления мангала, который предусматривает проведение следующих этапов:

  1. На первом этапе нужно выполнить разметку, ориентируясь на которую при помощи болгарки отрезают верхнюю половину бочки таким образом, чтобы торцы остались нетронутыми. Отрезанная часть в дальнейшем послужит материалом для создания крышки.
  2. На основе металлических уголков нами будут изготовлены ножки для мангала. Уголки необходимо разрезать таким образом, чтобы из них получилось 4 одинаковых отрезка, которые затем нужно приварить к торцевой части бочки.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи
  3. Далее нужно измерить длину бочки, после чего отрезают два уголка, имеющих длину, соответствующую ранее рассчитанному расстоянию емкости. Им будет отведена роль опоры для шампуров. На уголках выполняют надрезы, располагая их на расстоянии 4-6 см друг от друга. После этого их нужно приварить на внутреннюю часть бочки.
  4. В завершение берем стальные петли и две ручки и привариваем их к крышке. Это обеспечит защиту мангала и углей, если неожиданно начнутся дожди.

Разборный металлический мангал своими руками

Основными элементами конструкции разборного мангала из металла являются следующие:

  • четыре ножки;
  • четыре прямоугольные стенки с отверстиями;
  • дно.

Прежде чем приступить к работе, необходимо создать чертеж и подготовить необходимые материалы.

Для изготовления разборного мангала своими руками нам потребуется:

  • металлический лист;
  • Стальные уголки или пруты с гайками, которые будут использованы для создания ножек мангала;
  • Аппарат для сварки и электроды;
  • Дрель;
  • Болгарка с отрезными кругами, вместо которой можно использовать ножовку по металлу.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

После того как материалы будут подготовлены, приступаем к созданию чертежа, где будут отображены размеры конструкции.

Для большего удобства наносить эскиз приспособления для приготовления шашлыков следует на листы в клетку. В нем необходимо в обязательном порядке отобразить длину ножек, размеры мангала, а также расстояние между отверстиями на стенках и направляющими фасками для шампуров. Количество фасок должно быть 8 штук. При выборе места для отверстий, которые будут обеспечивать вентиляцию, необходимо исходить из расстояния 7-10 см. В то же время нужно позаботиться о том, чтобы они находились на высоте 5-10 см от дна мангала. При расчете длины ножек особых правил нет, поэтому для них можно выбрать любые размеры.

Порядок работы

  • Берем металлический лист и наносим на него разметку стенок и дна мангала. Оптимальной будет считаться толщина металла, равная 1,5-2 мм. Не страшно, если она окажется больше, поскольку это только продлит срок службы конструкции и создаст благоприятные условия для хорошего прогрева углей и пищи.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи
  • Ориентируясь на разметку, начинаем разрезать металл, используя болгарку или ножовку по металлу.
  • Затем, используя дрель, делаем отверстия на стенке.
  • На следующем этапе нужно сделать надрезы на верхних кромках стенок мангала при помощи болгарки или ножовки.
  • Теперь нужно соединить дно и стенки конструкции при помощи сварки.
  • Для изготовления ножек нужно заострить металлические уголки с одной стороны – это делается путем срезания части металла в наклонном положении. Таким образом мы добьемся того, что мангал сможет легче войти в землю.
  • Завершающим этапом является соединение уголков и металлического короба с помощью сварки.

Если в качестве материала для изготовления ножек вы используете металлические прутья, то к углам днища мангала придется приварить четыре одинаковых по размеру гайки, при этом их нужно разделить на четыре равные части, к каждой из которых придется сделать резьбу. В итоге наша конструкция приобретет разборные ножки, которые в любой момент можно будет снять.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Также можно предложить еще одну идею по изготовлению разборных ножек: для этого потребуются металлические уголки, где делают отверстия для болтов, которыми они будут фиксироваться к коробу конструкции. После использования мангала их будет довольно просто открутить и сложить. Однако прежде чем разобрать конструкцию, придется дождаться, пока металл полностью остынет.

Если вы решили создать мангал с довольно длинными ножками, то нелишним будет добавить между ними металлические перемычки, что повысит устойчивость конструкции. Если вы добавите к нему крышу, то она защитит ее от дождя.

Разборный мангал из металла своими руками

Для изготовления разборного мангала из металла своими руками потребуются практически те же самые инструменты, однако к сварочному аппарату это не относится. Полный список инструментов выглядит следующим образом:

  • Дрель;
  • Сверла;
  • Ножовка по металлу или болгарка с отрезными дисками;
  • Болты и гайки;
  • Лист стали, имеющий толщину 1,5-2 мм;
  • Металлические уголки для изготовления ножек;
  • Рулетка.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Начинается процесс изготовления нашего мангала своими руками аналогичным образом, что и в случае создания неразборного мангала: необходимо выполнить чертеж и вырезать элементы мангала из металлического листа. Однако здесь имеется одна особенность. К элементам конструкции необходимо добавить 3-4 см, которые пойдут на стыки.

По бокам и с торцов конструкции нужно выполнить небольшие надрезы, после чего листы нужно согнуть таким образом, чтобы в дальнейшем можно было выполнить стыковку углов и укладку дна.

Дополнительно на боковых кромках нужно сделать отверстия под шурупы, что в дальнейшем позволит увеличить прочность соединения деталей, когда будет готовиться пища.

Для изготовления ножек потребуются заостренные уголки, при этом в стенках необходимо сделать отверстия, чтобы можно было скрепить стенки мангала с ножками при помощи болтов.

Складной металлический мангал

По своему исполнению такой вариант мангала напоминает конструкцию неразборного типа.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Он имеет прямоугольную форму. Среди его особенностей следует выделить то, что для скрепления друг с другом стенок конструкции используется не сварка, а подвижные мебельные обвесы. Подобное решение позволит складывать мангал после эксплуатации.

Чтобы зафиксировать стенки в необходимом положении, на верхней части стенок нужно предусмотреть металлические крючки, которые крепят туда при помощи сварки. Одним из достоинств подобного варианта мангала является простота при транспортировке.

Заключение

Мангал на даче многими воспринимается как обязательный элемент, без которого невозможно представить летний отдых. При этом необязательно покупать готовый, поскольку каждый владелец может изготовить его своими руками любых размеров. Для этого понадобятся достаточно доступные инструменты и материалы. Учитывая, что имеется множество схем изготовления подобного приспособления с крышей и без, каждый может подобрать для себя оптимальный вариант.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Если в точности следовать технологии изготовления мангала своими руками, то можно получить вполне надежное приспособление для приготовления шашлыка, которое будет на протяжении долгого времени служить вам безотказно.

Оцените статью: Поделитесь с друзьями!

Мангалы из металла своими руками. Размеры, фото готовых изделий

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Незаменимыми помощниками в частном доме или на участке домашнего мангалы из металла своими руками. Размеры, фото законченных жаровен, приведенные в этой статье, помогут справиться с их обустройством самостоятельно. Подобные изделия довольно часто используются при проведении праздников на природе, однако, чтобы понять, какое устройство необходимо.Готовый чертеж мангала металла с размером короба и опор можно использовать в работе как образец.

Металлический мангал с коваными элементами

Разновидности мангалов

Самый простой вариант мангала из металла своими руками размеры, фото представлены ниже, представляет собой обыкновенный прямоугольный «аквариум» на ножках.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи В его основание засыпаются угли, за счет которых создается и создается жар. Однако существует множество образцов современного, принципиально отличающихся от стандартного.Они более усовершенствованы и красивы.

Размеры стандартного мангала на ножках

Можно привести несколько вариантов исполнения мангалов:

  • стационарный . Довольно массивная конструкция, чаще всего устанавливаемая на жесткое основание. Металлические мангалы могут стать интересным и в то же время красивым дизайном участка. Тому в подтверждение и фото мангалов с коптильней из металла своими руками (чертежи таких моделей можно найти в интернете).Современные умельцы предложат различные формы подобных изделий, из которых можно выбрать оригинальный вариант для домашнего использования. Он прослужит долгие годы;

Стационарный кованый мангал

  • переносной . Основным отличием таких конструкций является их компактность и разборность.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Они значительно меньше по весу, чем их стационарные собратья, и легко поместиться в багажнике автомобиля. Единственным минусом портативных изделий можно считать недолговечность.Их изготавливают из более тонких металлических листов, чтобы увеличить общую массу. Слишком тонкий материал часто деформируется и прогорает;

Примеры переносных мангалов из металла

  • передвижной . Обычно это довольно крупные конструкции, часто неразборного типа, также оборудованные колесиками для перемещения по участку. Часто украшают кованы металлическими элементами такие мангалы из своих рук. Размеры, фото таких изделий довольно разнообразны и среди большого набора вариантов можно выбрать самый подходящий.

Передвижной мангал-барбекю с колесами

Отдельно стоит отметить электрический мангал. Для удобства пользователей в нем предусмотрено автоматическое вращение шампуров. На такой жаровне мясо прожаривается равномерно. Существуют полностью электризованные экземпляры, на которых вместо углей используются используемые спирали.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Чертеж мангала из бочки с электро-вертелом

Простейший походный мангал из металла своими руками.Фото, чертежи

Самый простой и легкий в изготовлении переносной мангал представляет собой две небольшие стойки в виде буквы «П» из металла, которые втыкают в землю. Естественно, места под угли в нем нет, их использование на земле непосредственно между стойками.

Статья по теме:

Трубогиб для профильной трубы своими руками. Несколько способов, позволяющих из подручных средств изготовить трубогиб для профильной трубы своими руками.Что такое трубогиб и для каких целей он нужен.

Его минусы:

  • маленькая высота не позволяет жарить мясо стоя;
  • открытое пространство — довольно большая потеря жара.

Простейший походный мангал

Такое изделие можно легко взять в пеший поход. Оно занимает мало места и поместится даже в рюкзаке.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Для его изготовления потребуются два углака, длина которой будет равна длине мангала, а также четыре металлические стойки и детали для крепления конструкции.Фото мангала из металла демонстрирует простоту такого приспособления.

Полезный совет! Для стандартного мангала используют металлический лист толщиной около 2 мм. Чем больше толщина, тем долговечнее.

Конструкция простейшего походного мангала

Неразборный мангал из металла своими руками. Чертежи, фото

Несложно собрать стационарный мангал из металла своими руками.Для создания простейшей прямой жаровни потребуется:

Шаг 1: сваривание корпуса и ножек мангала

Предварительно стоит подготовить чертеж будущей конструкции. Здесь нужно предусмотреть высоту готовых изделий, его ширину и длину, отметить расстояние между перфорационными прорезями, а также нахождение фасок для шампуров. Стандартное расстояние между вентиляционными отверстиями в мангале составляет 7-8 см.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Количество фасок зависит от того, сколько шампуров планируется использовать. Стандартное их число — 8.

Шаг 2: дополнительная съемная подставки

Мангалы из металла своими руками: чертежи и фото. Пошаговая инструкция изготовления

Как сделать своими руками мангалы из металла? Чертежи, схемы, фото, видео-материалы, тесты в интернете, могут быть примером для самостоятельного изготовления качественного и долговечного изделия. Размеры мангала из металла выбирают индивидуально, рассчитывая на желаемое шампуров в одной закладке:

  1. На металле отмечают границы стенок и дна будущего изделия.
  2. По проведенным линиям разрезают лист.
  3. Перфорационные отверстия выполняются дрелью.
  4. Прорезают фаски на верхних краях длинных стенок.
  5. Все детали соединяются сваркой.
  6. Ножки заостряют снизу, срезав болгаркой угол.
  7. Приваривают стойки к коробу.

Шаг 3: мангал со съемной подставкой сделан своими руками

Полезный совет! Ножки мангала можно выполнить из прутьев.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Для этой верхней их части нарезают резьбу, а ко дну короба приваривают подходящие по размеру гайки. Неплохо справляются с нагрузкой стойки из уголка, соединяемые с основной конструкцией при помощи болтов. Их при необходимости можно открутить.

Шаг: 4 использование мангала для приготовления пищи

Разборные мангалы из металла своими руками. Размеры, фото

Не нужно использовать сварочный аппарат для создания мангала из металла своими руками.Чертежи, фото подобных изделий подскажут, как правильно собрать конструкцию. Оптимальный размер короба будущей конструкции составляет 70х30 см. При разрезании металлического листа оставляют около 4 см на стыки. На стенках небольшие прорези и сгибают листы таким образом, чтобы можно было состыковать углы и дно конструкции. На каждой детали, в том числе и на ножках, высверливают отверстия под шурупы.

Конструкция разборного мангала

Такой мангал легко и разбирается, поэтому его легко брать с собой на природу.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Установка подобной жаровни займет всего несколько минут.

Полезный совет! Если детали конструкции соединить мебельными обвесами, то выполненный своими руками мангал из металла можно будет складывать после окончания готовки.

Металлический мангал с навесом

Оригинальные идеи мангалов

Довольно легко изготовить шашлычницу из обычной металлической бочки. Готовый мангал может быть в двух вариантах: с крышкой и без.Для этой бочку разрезают на две неравные части, меньшая из которых будет служить крышкой. Края металлических форм тщательно зачищают от заусенцев и обрезков. К нижней части, предназначенной для жарки, приваривают ножки из углаков или тонкой трубы. Выполняют вентиляционные прорези, а к краям стенок приваривают небольшие полочки. На них удобно класть решетку для жарки, а также шампура.

Мангал сделанный своими руками из бочки

Верхнюю меньшую часть тоже обваривают по краям уголком, обе части крепят петли и соединяют конструкцию воедино.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Довольно легко сделать коптильню из такого мангала из металла своими руками. Фото, размеры подобных изделий помогут создать конструкцию для дома.

Оригинальный мангал-барбекю

Неплохо смотрятся мангалы с элементами ковки. Часто их оборудуют дополнительными приспособлениями:

  • полками;
  • подставками;
  • колесиками.

Кованый мангал в виде кареты

Современные мастера-дизайнеры поистине уникальные конструкции для жарки в виде пиратских сундуков, небольших автомобилей или паровозов.Их украшают коваными узорами или цветами. Похожие мангалы любого прекрасными элементами декора дачного или придомового участка.

Примеры креативных самодельных мангалов

Защита от коррозии

Любое металлическое изделие необходимо защитить от коррозии. Для обычно используют специализированные составы, устойчивые к большому жару. Существуют и другие способы защиты. Довольно распространенным считается воронение.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи В результате подобного процесса на металлическом листе появляется черная пленка, защищающая изделие от высокой температуры.

Мангал из металла своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка … ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

РЕМОО В ВАШЕЙ ПОЧТЕ

Мангал из металла своими руками + размеры, фото, видео, схемы, чертежи

Любой отдых на лоне природы просто невозможно без приготовления шашлыка. В настоящее время существует огромное количество различных конструкций, так и эксклюзивного проекта, выполненного на заказ с учетом всех видов ландшафтного дизайна.Конструкция мангала в классическом стиле очень проста. В основном это металлический ящик, сделанный из листов различной толщины, так как считается, что чем толще стенки конструкции, тем дольше он прослужит.

Основные достоинства мангала из металла:

  • Простота изготовления.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Практически любой человек может изготовить металлический мангал из подручных материалов в самые сжатые сроки у себя на участке.
  • Мобильность. Важное достоинство мангала, который, исходя из различных обстоятельств, можно перенести в любое удобное место, спрятать зимой в закрытое помещение.
  • Пожаробезопасность. Металл традиционно относится к самым безопасным строительным материалом.
  • Ценовая доступность. Стоимость изготовления мангала из металла при использовании подручных и остаточных материалов будет минимальна.

Даже отправляясь на отдых на природу можно изготовить металлический мангал, достаточно найти листовой металл, прямоугольный профиль и с помощью сварки или болтовых соединений закрепить листы между собой. Такой мангал изготавливается очень быстро, он легок в транспортировке, удобен тем, кто регулярно выбирается на природу.Если же вы хотите сделать стационарное сооружение на своем приусадебном участке, чтобы он оригинально и функционально дополнял вид и облагораживал участок, то придется постараться.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

В статье мы расскажем как сделать мангал из металла своими руками, какие размеры должны быть, а также предоставим схемы, чертежи, фото и видео инструкции.

Размеры

Расчет конструктивных параметров мангала из металла

Перед тем как сделать мангал из металла, необходимо определиться с его габаритами.Первоначально следует ориентироваться на количество людей, которые традиционно или периодически могут отдыхать одновременно. Если семья небольшая, из четырех или пяти человек, то вполне хватит сооружения небольших размеров, около 500 × 300 миллиметров.

Если мангал необходим для большой компании, более десяти человек, то посчитать ориентировочное число шампуров, которые будут одновременно на мангале и добавить к расчетному размеру по 100 мм по краям. Если использовать решетку, то можно рассчитать размеры по ширине, исходя из параметров готового изделия (магазинной решетки).Нужно не проектировать мангал слишком глубоким, тогда может потребоваться большее углей, и мясо будет жариться медленно и неравномерно.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Изготовление простого мангала

Технология изготовления металлического мангала

Очень важно при изготовлении мангала правильно выбрать материал. Итак, какой же металл лучше? Идеально подойдут листы из стали, чем больше ширина, тем лучше. Ножки можно изготовить из того же листа, предварительного согнутого по всей длине уголком, для придания ему жесткости.Отлично, если у вас имеется сварочный аппарат. Тогда размечаются на листе металла все стороны изделия, отрезается лишнее и по разметке сгибаются под углом 90º. По краям поверхности сваривают по всей длине, а потом к готовой заготовке приваривают дно. Ножки можно крепить не намертво к изделию, чтобы в дальнейшем можно было их снимать при транспортировке или длительном хранении.

Мангал металла из собран на болтах

Если в наличии нет сварочного аппарата, то схема будет другая.Еще при разметке каркаса необходимо прибавить 30–40 мм с каждой стороны. Со стороны стыка потом загибают этот излишек, состыковывают с другой стороной и сверлят через стык три отверстия: по краям и посередине.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Поверхности прикручивают болтами. Снизу по ребрам делают 4 разреза по 30–40 мм, аккуратно загибают внутрь под прямым углом. Получится по периметру опорная площадка, которую сверху уже кладем дно. Такая конструкция жесткости хватит с избытком, для того, чтобы выдержать угли и дрова.

После сборки каркаса необходимо сделать отверстия в боковых стенках мангала.Отверстия делают прямо над дном. Оптимальны диаметр 20–30 мм через каждые 40–50 мм. Чем меньше будет диаметр отверстия, тем необходимо чаще их делать. Эти технологические отверстия необходимы для раздувания углей и подачи воздуха. После этого делают ножки, можно прикрепить с помощью болтов. Достаточно четырех болтов на ножку, по два на каждую сторону. Это позволит в дальнейшем снимать их. При желании ножки можно приварить их к основанию мангала.

Сделать простой мангал из металла очень просто.Достаточно при себе иметь слесарный инструмент, листы металла, немного свободного времени и конечно важный элемент — желание! Однако не всех людей устраивает такая простая конструкция, особенно когда готовить приходится при не совсем подходящей погоде.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи О том, как усовершенствовать металлический мангал, пойдет речь далее.

Делаем мангал с крышей

Кованый мангал с крышей

Для начала нужно определиться, будет ли эта конструкция не поместится в сарай.

Переносной вариант

Чтобы мангал было куда-то перенести, то он не должен быть слишком громоздким. В таком случае можно сделать съемную крышу. Если вам подходит именно такой вариант, то необходимо учесть, что благоприятно протестится, а это значит, что сравнительно небольшой ветер опрокинуть мангал. Чтобы этого не произошло, мангал ставят ножками на металлические уголки (чем больше площадь крыши, тем длиннее должен быть уголок) и прикручивают болтами.Такую конструкцию не составит труда разобрать, а потом вновь собрать.

Обратите внимание! В зависимости от выбранного типа крыши может потребоваться изготовление вытяжной трубы.
Переносной мангал с несъемным дымосборником переносной-мангал-с-несъемным-дымосборником

Теперь приступим к изготовлению крыши.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Для опор можно использовать уголок или трубу, главное, чтобы ее прочности хватило выдерживать ветровые нагрузки.Говоря речь идет о переносной конструкции, то опоры нужно закрепить винтами на ножках, подальше от жара углей. Если этого не сделать, то раскрутить их станет большой проблемой.

Определить место крепления опор, необходимо продумать форму и просчитать высоту крыши. Это немаловажный фактор, так как высокая крыша не нужна, а об низкую можно разбить голову. В выборе вам размещены в конце статьи фотографии и чертежи.

Обратите внимание! Можно установить и забетонировать навес, а мангал просто ставить под него.

Стационарный вариант

Стационарный мангал

Если вы предпочитаете пользоваться мангалом в любое время и есть для него постоянное место, то можно изготовить стационарную конструкцию с крышей.

Начнем с того, что нет четкого определения, что такое мангал с крышей. Крыша бывает, расположенной прямо над мангалом или же это может быть большой навес и даже беседка.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи В каждой конструкции и габариты подбираются индивидуально, исходя из потребностей и возможностей хозяина.

Обратите внимание! В такой конструкции мангала часто присутствует печь, и предусмотрено место для складирования дров.

Приложив усилия и проявив изобретательность и смекалку, вы сможете сделать шедевр, или хотя бы удобный и практичный мангал, который будет вас радовать долгие годы.

Видео

В этом видео показано, как сделать неразборной мангал из листов металла с ножками:

Посмотрите обзор кованых мангалов, изготовленных домашними умельцами:

Схемы и чертежи

Чертеж мангала Разборной мангал Чертеж металлического мангала Чертеж мангала с ножками Чертеж простого мангала Нарисованный от руки мангал с крышей

Фото

В дне нужно просверлить отверстия Металлический мангал с электроприводом Мангал с оригинальной крышей Мангал под капотом старого автомобиля Крыша мангала сделана так, чтобы выходил дым Мангал под одной крышей с печкой Мангал с печкой и крышей Мангал в беседке Мангал украшен элементами ковки Складной металлический мангал

размеры, чертежи, схемы + фото

Мангал — удобное кулинарное оборудование, основа для готовки на жару.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Это функциональное изобретение будет использовать различную пищу, используя натуральный шар от углей. Хотя оно изначально создавалось как универсальный инструмент готовки, сейчас мангал — основа для приготовления шашлыков и мяса. Вокруг него организованы пикники на природе и даче, отмечая приход весны, встречая лето и провожая осень.

Однако приобретение мангала дорогостоящее. Простая металлическая конструкция порой стоит огромные суммы, не оправдываясь внешним видом или качеством.Поэтому гораздо лучше сделать его самостоятельно, используя качественный металл и свои навыки.

Основа мангала

Мангал — специальный инструмент для приготовления на жару. Он имеет достаточно простую конструкцию, однако все ее особенности заключены в нюансах. Именно они позволяют легко и быстро готовить те самые шашлыки и другие блюда, предоставляя достаточно жара для кулинарии.

Среди основных нюансов мангала стоит отметить:

  • Глубину
  • Отверстия для воздуха
  • Подходящие размеры
  • Выемки для шампуров

Хотя некоторые из них очевидны, они все необходимы для качественной готовки.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Глубина мангала позволяет обеспечить достаточное количество жара и найти на такой высоте, где оно будет готовиться, а не гореть. Также это позволит положить достаточно древесины.

Отверстия для воздуха — важный нюанс таких конструкций. Именно из-за них мясо, приготовленное на мангале, отличается от другого готовки на природе. Постоянный приток воздуха позволяет сохранить жар и температуру углей, используя весь их потенциал.

Важно! Еще одним нюансом мангала является поддон.Он препятствует падению углей через вентиляционные отверстия в днище и частично регулирует поток воздуха.

Предварительный подбор размеров важен для использования конструкции. Ведь готовка осуществляется на шампурах или решетке, поэтому стоит ориентироваться по их средним габаритам. Мангал должен давать достаточно жара, быть широким для покрытия всей длины шампура, допускать использование более чем восьми порций мяса.

И последний нюанс — выемки для шампуров.Они расположить мясо в любой позиции, равномерно обжаривая его со всех сторон.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Такой подход важен для приготовления сочного шашлыка без горелых сторон.

Однако эти моменты могут действовать при изготовлении мангала в зависимости от его типа.

Определяемся с видом мангала

Виды самодельных конструкций мангалов многочисленны. Ведь каждый старается найти другой вариант, где лучше всего готовить мясо и другие продукты на жару. Сейчас отмечают несколько типов мангала:

Обычный

Обычный мангал для дачи квадратной конструкции.Хотя и имеет большой вес, может переноситься. За пределами ножки съемные. На фото показан один из красивых домашних мангалов для дачи, изготовленный умельцем своими руками

Разборный

Небольшой и легкий разборный вариант, который можно изготовить в домашних условиях и возить в машине. Подходит для походов в лес, красивый, удобный и простой.

Стационарный

Массивный мангал, изготовленный из металла. В основе могут быть кирпичные блоки для большей надежности.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Часто такие виды дополнительными стальными декорациями.

Выбор типа — важный нюанс при самостоятельном изготовлении мангала. Это позволит определиться с задачей и подобрать нужный вариант. Но рекомендуется все же обычный тип как наиболее универсальный выбор для дачи.

Чертежи и размеры

Перед началом работ необходимо сделать соответствующие чертежи и подобрать размеры для будущего мангала. Для постройки чаще всего выберем обычный вариант.Необходимо подобрать соответствующую высоту и ширину конструкции, а также подходящую длину ножек. Чертеж простого мангала представлен на фото:

Размеры указаны в миллиметрах. Здесь видно, что общая высота мангала — 95 см при длине ножек в 70 см. При этом глубина жаровни будет 25 см, что является оптимальным расстоянием между жарами от жара. Ширина — 28 см, что чуть ниже среднего размера шампура. Длина — 54 см, необходимая для равномерного распределения девяти порций над шаром.

Верхняя часть конструкции оснащена зазорами для шампуров.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Они позволяют распределить, чтобы оно не касалось друг друга, а также свободно фиксировать его при вращении для равномерной прожарки. Расстояние между зазорами — 6 см. Нужно оставить немного места между крайними зазорами и стенками, чтобы мясо не касалось их и не пригорало.

Хорошая продуваемость — важный нюанс мангала. Здесь она достигается посредством диаметра 12-15 мм на боковых стенках.Отверстия располагаются в нижней части металлического листа в шахматном порядке. На передних стенках отверстия не нужны.

Важно! Представленная конструкция не учитывает поддон и отверстия на дне мангала. Это можно легко исправить, приварив к ножкам или днищу небольшие уголки и подобрав соответствующий лист металла.

Подготовка элементов будущей конструкции

Основой для мангала металлические листы. Другие материалы использовать не рекомендуется, ведь металл обеспечивает достаточную стойкость к жару и компактностью.Толщина металла — около 2-3 мм. Для работы понадобятся:

  1. 2 листа металла 280х250 мм
  2. 2 листа металла 240х250 мм
  3. 1 лист металла 540х280 мм
  4. 4 металлические трубы или уголки длиной 700 мм
  5. Дрель
  6. Болгарский аппарат
  7. Рулетка
  8. пила по металлу

Многие предпочитают другой вариант сборки.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Различные листы можно заменить одним большим металлическим полотном. Сделать несколько надрезов, можно соединить конструкцию с минимальным набором сварных швов.Так она будет более надежной.

Стоит дополнительные элементы, если ваша конструкция отличается от вышеприведенной. Ее можно дополнить ручками для переноски, поддоном, выемками для ножек и другими деталями.

Для начала предварительная разметка. Отмечаются места крепежа и сварки, последовательность зазоры для шампуров. Для этого используется болгарка или пила. Воздушные отверстия также на этом этапе.

Важно! За такую ​​конструкцию делают на арматурных ножках.Они слишком ненадежны, поэтому конструкция шатается при малейших нагрузках. Лучше заменить их уголками.

Сварка мангала своими руками

Сварка — использовать вариант для мангала. Она выдерживает большие перепады температуры и намного эффективнее крепления болтами. Для этого используется сварочный аппарат, тип которого выбирается по предпочтениям.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи После этой конструкции поочередно фиксируется и приваривается по углам.

Совет! Для более удобной сварки рекомендуется использовать металлические уголки по бортам.Они также увеличат надежность швов, но и утяжелят конструкцию.

Далее идет приваривание ножек и ручек. Они крепятся ко дну конструкции (металлические трубы) либо по бортам (уголки). Необходимо надежно приварить их, ведь мангал достаточно тяжелый.

Совет! Для крепления ножек можно использовать не сварку, а разборные элементы. Съемные ножки уменьшат габариты мангала при его хранении.

По окончании работ необходимо зашлифовать швы и проверить конструкцию на надежность.

Мангалы из металла с навесом

Для готовых шашлыков при непогоде используется специальная конструкция мангала с крышей, например, как показано на фото. Это позволит скрыть мясо и жар от осадков, однако такая конструкция непроста. Здесь есть два варианта действий:

  • Установка дополнительного навеса, не относящегося к мангалу
  • Установка крыши на сам мангал

Первый вариант другой, ведь он позволит скрыть как шашлыки, так и самого шашлычника.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи При этом его конструкция и установка куда проще. Второй же вариант требует дополнительных расчетов, чтобы основа смогла выдержать вес навеса.

Конструкцию рекомендуется крепить на металлические углы. Это лучший вариант. Само же полотно для навеса — профнастил. Он огнеупорный, не реагирует на перепады температуры и имеет малый вес, что немаловажно для такой легкой конструкции.

Сборка навесаем не отличается от обычной, необходима лишь защита огня и удобное расположение основы.Это позволит свободно готовить еду, не цепляясь за арматуру.

Вариант мангала с крышей одной конструкции более сложным и выполняется профессиональными сварщиками. Здесь требуется создание надежной конструкции, вес равномерно распределен на основание. Для стационарных мангалов навес изготовить куда проще, ведь для них можно сделать несущий фундамент.

Конструкция с навесом может быть также красиво декорирована металлическими элементами, как это видно на фото.Это не только улучшит внешний вид, но и сделает навес более надежным и устойчивым.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

Совет! Оборудуйте крышу воздуховодом, если она установлена ​​низко.

Покраска конечного результата

Важным нюансом в создании мангала является покраска. Она необходима, когда металл попросту используется в конструкции, легко подвергается ржавчине, аажа и пепел не улучшают ее внешний вид.

Для покраски используются специальные составы. Они имеют следующие требования:

  • Устойчивость к перепадам температур
  • Жаростойкость
  • Отсутствие вредных испарений

Таким требованием соответствуют следующие покрытия:

  • Кремнийорганические эмали
  • Порошковые термоостойкие краски
  • Термостойкие краски разного назначения
  • 2

    Второй вариант для таких задач подходит лучше всего, но нанести их своими руками трудно.Они требуют специального обжига, после которого и получают свои свойства.

    Имеется еще один вариант — оксидирование. Он довольно трудный в исполнении, но своими руками провести его возможно.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

    Цветом краски лучше выбрать черный. Так как рядом будет много сажи и пепла, другие покрытия будут быстро мараться. На этом же цвете налет будет незаметным.

    Совет! Покраску стоит проводить снаружи лишь. Внутри любое покрытие быстро слезет из-за высокого жара, да и смысла в нем нет.

    Самостоятельно сделать мангал довольно просто. Для этого достаточно металла, сварки и желания. Следует придерживаться схемы и плана, незначительные отклонения в дальнейшем сказаться на удобстве использования. В этом поможет данное видео, где действует сборка более сложной конструкции:

    Как сделать мангал своими руками: полное руководство, чертежи

    Согласитесь, лучшее украшение дачи или частным подворья — самодельный мангал.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Это специальное приспособление для приготовления пищи различных форм и размеров — не только обязательный атрибут домашнего экстерьера, но и показатель квалификации мастера, создавшего его. И хотя сегодня купить мангал в торговой сети не проблема, вполне объяснимо желание сделать его самому, исходя из собственных предпочтений и фантазии.

    Материалы для мангала

    Изобретательности и находчивости нашего человека можно только позавидовать. В процессе изготовления используются специальные материалы, в хозяйстве каждого рачительного хозяина:

    • старые бочки и пропановые баллоны б / у;
    • журнальные столики;
    • автомобильные диски;
    • рамы швейных машин и другое.

    Распространены металлические, кирпичные и комбинированные конструкции, в которых устойчивые основания дополнена компактной топкой для дров.

    Чугун

    Долговечный, основательный домашний мангал из чугуна. Крепко держит нужную температуру. Прогревается равномерно и накапливает тепло.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи При правильной эксплуатации его ресурс исчисляется не одним десятком лет. Но чугунные изделия тяжелые, трудны в транспортировке, трескаются от резких температурных перепадов, подвержены коррозионному разъеданию при взаимодействии с водой.

    Нержавейка

    Мангалы из пищевой и медицинской стали с толщиной стенки 3-4 мм самыми прочными и долговечными (до 20 лет эксплуатации). Лучший материал — сталь AISI 304.

    Не деформируются и не прогорают при воздействии высокотемпературного поля — для большей прочности, бортики жаровни оборудуют ребрами жесткости. Стойко держат механические нагрузки. Не боятся власти. Но ощутимый минус изделий — «кусается» цена.

    Стальной

    Самые популярные прокат мангалы из металла с отличными жаропрочными характеристиками и производством «качество / цена» получаются из толстой стали 45 (ДСТУ 2834-94 / ГОСТ 16523-97), 16ГС, 10Г2, 09Г2С (Межгосударственный стандарт 1577- 93).Такие конструкции износостойкие, прочные, способные выдерживать высокие (до 600 градусов) температуры, аккумулировать и долго тепло.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

    При доступности материала и разнообразии моделей невольно вопрос — как сделать мангал своими руками из металла, и что для этого нужно?

    • Стальные листы. Но, с учетом того, что низкоуглеродистые обыкновенные стали Ст.3, 5, 15, подвергающиеся в бытовом пользовании интенсивной коррозии, малопригодны для работ.
    • Прутки квадратные или круглые, арматура (сечение не менее 10 мм) для подставок-ножек.Арматура используется и для укрепления бетонного основания под стационарным мангалом — из нее формируется армирующая сетка.
    • Проволока из нержавейки сечением 3-4 мм, цельные колосники или пруты из чугуна –из них хорошо получаются получаются для мангала под жарку мяса.

    Как сделать мангал из металла: особенности конструкций, расчеты и чертежи

    Сам по себе металлический мангал — продолговатая прочная емкость, установленная для удобства обслуживания и устойчивости на подпорки (основание).Решающими моментами в ее изготовлении являются: функционал, выбор металла, точные определения размеров и грамотное выполнение чертежа.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи По габаритам конструкции не существует четких стандартов. Однако, в качестве ориентира, рекомендуется пользоваться такими показателями.

    • Оптимальная высота стенки 13-15 см: при более высоких «бортиках» потребуется больший расход топлива для прожарки той же шашлыка, при минимальной высоте мяса непосредственно возле углей подгорать снаружи, не успевая прожариться изнутри;
    • Общая высота рабочего пространства 0,8 м.
    • По ширине жаровня должна быть на 8-10 см короче длины шампуров, в среднем это 25-30 см.
    • Длина определения из расчета количества шампуров с учетом расстояния между соседними вертелами не менее 8-10 см. Ориентировочно это 50 см и больше.
    • Оптимальное соотношение толщины дна к стенке — 4: 2 мм.

    И еще: чтобы качественно сделать мангал своими руками чертежи разрабатываются заранее. Как и произведено нанесение антикоррозийного покрытия на основе порошковых эмалей или жаропрочных красок, выдерживающих нагрев выше 600 ° С.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи При толщине 4 мм и более изделие будет самым прочным. Выдерживает больше всего циклов «нагрев / охлаждение», не теряя своих характеристик. В таких мангалах разрешать сжигать как дрова, так и угли.

    Виды металлических мангалов

    Жаровни можно разделить на несколько видов. Различают неперемещаемые и мобильные (переносные) конструкции. Мангал на даче своими руками изготавливают в основном стационарным, иногда с фрагментами ковки и прочным кирпичным основанием. Для стеновых используются стальные листы толщиной 4 мм.

    Переносной вид (разборной и трансформер) — тонкостенный (всего 2 мм), с незамысловатой конструкцией, небольшим весом и такими же габаритами. Выигрывая в мобильности, он значительно проигрывает по качеству и срокам эксплуатации — тонкая сталь намного быстрее прогорает от длительного воздействия высокой температуры. Поэтому делать угли в нем не рекомендуется.

    Классифицируются жаровни и по другим критериям:

    • форма — прямоугольная емкость, бочка, баллон или другая сложная конфигурация;
    • размеры — под разное количество шампуров и емкостей для пищи;
    • опционность — защита углей, отсек под головешки, крышка, подставка под шампуры и пр.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

    Как сделать самодельный мангал разборный?

    Этот вид изделия легкий, небольшой, без излишеств, компактный незаменим при вылазках на природу и в походах. Подвергается многократной сборке / разборке. Конструктивные элементы соединяются болтами, шарнирами, гайками. Модель можно транспортировать в собранном виде на любые расстояния.

    Подготовительный период

    Итак, перед началом работ выполняется выполнение мангала. Он поможет определить, как будут располагаться конструктивные элементы.Учитывая масштаб, используя рулетку, на листовую сталь толщиной 2-4 мм наносится разметка: 2 стенки (задняя и передняя), дно, боковушки (2 фрагмента). Еще нужен металлический уголок 25х25 мм (ножки, каркас) и комплект инструментов: ручная пила по металлу, молоток, дрель, угловая шлифмашина.

    Особенности изготовления

    • Болгаркой или пилкой лист режется по разметке.
    • Из фрагментов, подгоняя молотком низ боковых стенок, собирается короб.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи
    • На боковушках и заготовках для ножек болгаркой делаются пазы для фиксации деталей между собой.
    • Стенки вставляются в пазы основания, их нижняя часть фиксируется.
    • На больших по размеру боковушках выполняются зубчатые отверстия под шампуры.
    • Дрелью просверливаются отверстия сечением порядка 12 мм с интервалом 60 мм по самому низу длинных стенок и в днище.
    • На коротких — привариваются ручки, чтобы удобнее было нести мангал.
    • Все детали собираются в одну конструкцию при помощи гаек и болтов.

    Рис 1.Чертеж разборного мангала

    Плюсы и минусы

    У каждой конструкции они свои. Поэтому нужно исходить из конкретной ситуации. Характеризуя разборный мангал самодельный, нужно такие положительные моменты:

    • небольшой вес;
    • компактность;
    • удобство пользования и транспортировкой;
    • разнообразия моделей;
    • простота конструкции;
    • небольшие затраты на изготовление.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

    Из недостатков: тонкостенность, недолговечность.

    Как сделать сварной мангал?

    . Есть опыт работы по предоставлению стационарного варианта, для особых трудностей не должно быть. Единственное условие — требуется навык сварочных работ, потому как метод фиксация отдельных деталей между собой — это сварка. Отпадает потребность в дополнительных работах по изготовлению пазов, крепежа. Из материалов листовое железо (3-4мм), труба (сечение 32 или 25мм) уголок металлический, труба профильная.

    Размеры мангала и чертеж

    Начинать работу нужно только определенным способом и размерами. Наиболее эргономичной и популярной считается модель с одинаковыми габаритами попарных стенок. Помогут правильно сделать мангал из железа чертежи и схема сборки. При их составлении нужно нанести параметры топки, опор, а также показать нюансы эстетического оформления.

    Рис.2. Чертеж сварного мангала

    Особенности изготовления

    Вначале стальные заготовки зачищаются от острых углов и кромок, чтобы не травмировать руки.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи На металл переносятся с чертежа каждый размер отдельной детали. Обозначенные фрагменты вырезаются болгаркой. Далее — по схеме.

    • Острые, неровные края полученных заготовок обрабатываются зачистным кругом на шлифмашине.
    • Из собирается деталей непосредственно жаровня, края стыкуются и сваривается с внутренней стороны по швам, чтобы получился короб. Если швы получились с прорехами, не страшно — дополнительные продувились устройства лучшему горению топлива.
    • К готовому коробу привариваются ножки из трубы (сечение 25/32 мм), нижние части опираются на круглые приваренные детали в диаметре 50 мм.
    • Если листовой металл по толщине не более 2 мм, то стенка короба усиливается угловым стальным прокатом или трубой с квадратным или прямоугольным сечением. Для этого их приваривают вдоль каждой боковины посередине или наоборот, по ширине поперек.

    Плюсы и минусы

    Хотя их можно использовать для работы со сварочным аппаратом, хотя бы навыки работы с ручной дуговой сваркой.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Надежность конструкции напрямую зависит от умения наносить качественные швы. К тому же, этот метод не подходит для листовой стали толщиной менее 1,5 мм. Нельзя проводить работы без СИЗ. Невозможно оперативно собрать установку без полного остывания.

    Мангал из металла с навесом

    Верхняя защита воздушного пространства, выполняющая тройную функцию: оберегает рабочую топку от попадания осадков. Если в мангале с крышей использовать в качестве украшений кованые элементы, то такая модель будет выглядеть эксклюзивно и презентабельно.

    Размеры и проект мангала

    Чтобы изготовить с навесом стационарный мангал своими руками обязательно нужен хотя бы эскиз. Еще лучше нанести все измерения в масштабе, вычертить форму, обозначить дополнительные устройства и приспособления. Определенных стандартов для таких конструкций нет — каждая модель по-своему уникальна. Поэтому составить полноценный проект на конкретный вид изделия будет совсем нелишним. Ниже представлен один из простых вариантов мангала с навесом.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

    Рис.3. Мангал с навесом

    Особенности изготовления

    Особых традиционных приспособлений для приготовления пищи на углях кроме каркас и навес. При использовании этих дополнительных элементов конструкции будут подвергаться воздействию высоких температур. Поэтому лучше использовать для покрытия металлическую черепицу или профлист.

    Под черепицу варится устойчивая тяжелая конструкция. К ней по бокам приваривается металлический угловой профиль — основа под устройство навеса.По предварительной разметке вырезается каждый элемент, оставляя необходимый запас в 4-5 см для стыковочных швов. Между собой все фрагменты соединяются при помощи сварки. Монтаж крыши на заключительном этапе. Чтобы обеспечить устойчивость мангалу при сильном ветре, следует хорошо закрепить ножки.

    Плюсы и минусы

    К сожалению, можно отнести большую весовую и высокую стоимость. Эти показатели увеличиваются при желании создать универсальный мангал, «напичкав» его как можно больше дополнительным функционалом.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Такая модель теряет в мобильности (если она на колесиках), но зато привлекает положительными качествами:

    • всесезонность использования;
    • экономный расход топлива;
    • защита рабочего пространства от внешних факторов;
    • продление сроков эксплуатации;
    • расширение возможностей и оснащение дополнительным функционалом: столешницей, поленницей, коптильней и др.

    Можно сделать еще красивый мангал своими руками с навесом, нержавеющий декор, но это оправдано только для стационарных моделей.

    Мангал из газового баллона

    Низкозатратный вариант мангала — изготовить его из газового баллона емкостью не менее 50 л. По сути, это уже готовое рабочее пространство топки с недостающими ножками. Их нужно приварить, а также отбить ставший ненужным вентиль.

    Применяется одна из разновидностей раскроя металла:

    • удалить фрагмент стенки для доступа к внутреннему топочному пространству;
    • разрезать емкость вдоль пополам или снять только 1/3 часть сверху цилиндрической конструкции.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

    Размеры и чертеж мангала

    На начальной стадии составляется детальный чертеж конструкции конструкции, где обозначаются все элементы. Проставляются размеры. Основные:

    • диаметр рабочей камеры — 0,3 м;
    • высота мангала / камеры — 0,98 / 0,92 м;
    • толщина стенок — 30 мм.

    Рис.4. Чертеж мангала из газового баллона

    Алгоритм изготовления

    Чтобы сделать мангал для шашлыка своими руками, понадобится набор инструментов и материалов: разводной ключ, зубило, сварочный аппарат, уголок стальной, дверные петли для фиксации крышки, труба, дрель, угловая шлифмашина.Далее — пошагово.

    • На корпус баллона переносятся с чертежа размеры.
    • Болгаркой срезается верхний сегмент, не исследивая торцы. После доработки, он будет защищать внутреннее пространство от дождя. Сделать крышку можно, приварив или прикрепив при помощи дрели петли и две ручки.
    • Затем оборудуем мангалы своими руками ножками — шлифмашиной режутся уголки на 4 равных отрезка и привариваются к торцу баллона.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи
    • Из двух других угловых профилей изготавливаются опоры под шампура.Они отрезаются такие же по длине, как и длина баллона. Затем и высверливаются отверстия с интервалом в 5-7 см.
    • Подготовленные элементы фиксируются с помощью сварки внутри будущего мангала.
    • Изнутри по всему периметру приваривается металлический уголок, тем самым укрепляется основание жаровни.

    Плюсы и минусы

    Это самый понятный и доступный пример, как сделать мангал своими руками. Среди преимуществ можно отметить оперативность изготовления.Наличие крышки ускоряет процесс готовки. Блюда дольше сохраняют тепло. Жаровня может народ и как коптильня. «Баллонный» вариант бюджетный по цене. Также можно отметить его такие плюсы:

    • многофункциональность;
    • приемлемая толщина стенок камеры;
    • несложное изготовление — корпус, как и крышка, практически готовы;
    • возможность передвижения.

    Из недостатков: слишком крупные габариты и большой вес (порядка 22 кг в готовом виде), эстетическая несовершенность, в качестве топлива подходят только угли.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

    Несколько советов по изготовлению и пользованию мангалом

    Начинающему мастеру можно почерпнуть много полезной информации на онлайн-форумах. Но, стремясь к благоустроенному отдыху, нужно знать не только, как правильно сделать мангал из металла, но и как его эксплуатировать. Возможно, некоторые приведенные ниже рекомендации также кому-нибудь пригодятся.

    • Рассчитать определенные модели короба (L), опираясь на количество одновременно используемых шампуров (Nш) и расстояние между ними, можно по формуле:

    L = Nш * s

    • Изготавливая железный мангал своими руками, ориентируйтесь по высоте на рост «повара».
    • Используйте качестве в качестве топлива уже готовые угли, чтобы не допустить контакта стальных покрытий с открытым огнем.
    • Придерживайтесь рекомендаций по размерам мангала, используйте в работе чертежей с указанием боковых и донных отверстий, особенно, когда расширяется его функциональность.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи
    • Работа с металлом разной толщины позволит достичь оптимального соотношения прочность / вес: длина стенки — 2-3 мм, дна — 4 мм.
    • Расширение металла при повышении температуры, в сборных конструкциях винтовые отверстия лучше делать в форме овала.
    • Нельзя заливать тлеющие в жаровне угли водой.

    Изготовить мангал своими руками из металла правильно можно даже не имея опыта. Этот металл будет максимально подходящим под Ваши изделия. Нужный стальной материал производит компания «Метинвест-СМЦ». Мы готовы помочь с выбором.

    Мангал своими руками из металла: чертежи, инструкция

    Для того, чтобы отдых всегда был комфортным, стоит сделать мангал своими руками, подобрав его параметры по личным предпочтениям.

    Многие с наступлением теплых дней находят время, чтобы провести его на природе. При этом практически каждый отдых не проходит без шашлыков: готовить их не сложно, главное вовремя переворачивать, продукты уже подготовлены дома заранее.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Чтобы получить такое вкуснейшее блюдо, потребуется специальная конструкция — мангал. Но при данной покупке элемента стоит учесть, что дешевые модели могут быть некачественными. Многие из них изготавливают из тонкого металла, а значит они не держат жар.В таких условиях приготовить хорошо прожаренное блюдо просто не получится. По этой причине такую ​​конструкцию лучше сделать самостоятельно, так как она будет отвечать всем требованиям, а результат — ожиданиям.



    Размеры

    На начальном этапе создания металлического мангала стоит обязательно правильно выбрать размеры конструкции, так как от этого зависит успешный процесс изготовления.

    Ширина . Как правило такой параметр имеет стандартное значение — 30 см, так как размер шампура 25 см, и он как раз идеально помещается на такой мангале.При более широкой конструкции тепло будет зря прогревать воздух.

    Длина . Этот параметр влияет на количество шампуров, которые можно будет связать в мангале.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Стоит учесть, что между каждым шампуром должно быть 8 см свободного пространства. Поэтому чаще всего делают длину 1 м, чтобы поместилось десять шампуров. Однако при самостоятельной реализации длина может быть любой.

    Высота бортиков . Рассчитывают так: между углями и мясом должна быть прослойка воздуха.В таком случае стенка подбирается в высоту16 см. Важно учесть, что при больших значениях будет уходить больше топлива.

    Высота всей конструкции с длиной ножек рассчитывается в зависимости от удобства ее использования во время переворачивания шампуров. Для этого сгибают руку в локте и измеряют полученное расстояние от почвы до конструкции.



    Устройство мангала из металла

    Обычно конструкция мангала достаточно проста. Она представляет собой металлический короб, для изготовления которого берутся листы стали толщиной до 3 мм.Чтобы изготовить такой предмет, потребуются инструменты:

    • машинка для резки металла;
    • дрель, сварочный аппарат;
    • рулетка, керно.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

    Поэтапная инструкция:

    Прежде чем начать работу, стоит нарисовать схему на листе бумаги, чтобы обдумать, как выложить детали. После этого с помощью рулетки нужно нанести разметку на металлический лист:

    100х16 см — передняя и задняя стенка, две части;

    100х30 см — дно, 1 шт.;

    30х16 см — две боковые стенки.

    В случае отсутствия сварочного аппарата нужно предусмотреть припуск для загиба и оставить 40 мм.

    Технология процесса :

    1. По краю отмечают длину мангала, затем проводят горизонтальную линию для достижения длины и ширины дна. Параллельно краю листа проводят еще одну линию — длинные стенки. Должен получиться прямоугольник, который отрезают с помощью болгарки.



    Нужно сделать прорезы на глубину 1 мм, по которому сгибается стальной лист.В результате получится конструкция в форме буквы П.

    Затем нужно вырезать боковые короткие стенки. Их прихватывают сваркой к полученному корпусу.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи После того как выйдет параллелепипед, линии стыка стоит обварить. Делают это внутри, чтобы не испортить внешний вид.



    2. После проведенных работ нужно предусмотреть приток воздуха в полученный ящик, что улучшит горение в процессе приготовления. Для этого на передней и задней стенках высверливают отверстия диаметром 10-15 мм через равные промежутки друг от друга.Их радость по низу на расстоянии 2 см от края.



    Устанавливаем основу на ножки

    Чтобы сделать ножки для мангала своими руками из металла, необходимо взять уголки или трубки. Их длина будет зависеть от произведенных расчетов высоты всего изделия. Как провести правильно расчеты было описано выше.

    Выбирать материал для ножек стоит в зависимости от того, что хочется получить: для разборной конструкции больше подходят трубки. Их крепят с помощью болтов, которые придется приваривать к каждой стороне элемента.

    Делают это так: просверливают в углу полученного ящика отверстия чуть большего диаметра, чем у крепежных элементов.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Над ними внутри ящика приваривают гайки, в которые нужно будет закрутить болты с трубками.



    Мангал с крышей из металла

    Если на участке создать легкую металлическую конструкцию мангала c крышей, ее можно расположить в любом месте на участке, ведь легко перемещается. К тому же у нее будет еще важный плюс — защита от дождя.

    Чтобы создать мангал с крышей из металла, понадобятся материалы:

    • Металлический лист;
    • Уголки, профильные трубки;
    • Аппарат для сварки.

    Такая конструкция должна включать в себя следующие элементы: каркас, крыша и при необходимости дополнительный столик.

    Профильные трубки позволят сделать полочки для дров, стойки. Если их заменить кованными прутьями, каркас получится более изящный.

    Создавая навес для мангала из металла, стоит учесть, что такой элемент будет постоянно находиться под воздействием высоких температур, а значит лучше использовать металлическую либо керамическую черепицу.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Также подойдет шифер.



    Как сделать каркас

    Прежде чем сделать каркас стоит обратить внимание, что для его изготовления понадобятся 4 либо 6 стоек для прочности соединенных перегородками: снизу, на уровне мангала, и сверху.



    При планировании каркаса можно на средних перегородках, располаг сбоку, link столик. Чтобы мангал стоял крепко, вертикальные опоры должны быть размещены по углам крыши.

    Кровля конструкции должна иметь размеры, превышающие габариты жаровни.В этом случае она сможет выполнять свою функцию: защита от непогоды человека, готовящего пищу.



    Мангал с казаном из металла

    Чтобы защитить жаровню и пищу во время ее приготовления от сильного дождя, лучше сделать мангал с казаном из металла. Крышка казана будет ограждать посуду от копоти, а если установить внутри решетку, можно одновременно разместить посуду разных размеров.

    Также стоит прикрепить дымоходную трубу: позволит это избежать появления запаха дыма в пище.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи



    Инструкция изготовления:

    Изготавливают печь, в которой делают отверстие по размеру большой кастрюли. Вырезанную часть в дальнейшем использовать для крышки казана, которая должна соответствовать размерам основы печки.

    После этого сваривают короб-основание на который сбоку устанавливают печь. Чтобы получился мангал с вытяжкой из металла , в боковой стороне подготавливают отверстие для дымохода, куда будет привариваться кусок трубы.



    Чертежи

    При создании мангала можно воспользоваться уже готовыми чертежами.



    Если изменить размеры под себя, получится сделать персональную и уникальную конструкцию, не затратив много времени на подготовку схем.



    Чем покрасить мангал из металла

    В случае если на полученной конструкции проступили ржавые пятна, избавиться от них можно зачистив их щеткой и шкурками.Также чтобы полученному изделию придать красивый вид, его при желании можно легко выкрасить.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи При этом обязательно нужно применять специальная краску, выдерживающую высокие температуры. Для этого подойдет термостойкая эмаль либо соответствующая краска.



    Мангал из металла своими руками: разборные, размеры, чертежи

    Кто не любит шашлыков, тем более на открытом воздухе и в любое время года. К сожалению, не всегда погода оказывается благополучной и приготовление шашлыков в дождь — это большая проблема.Со снегом как-то еще можно бороться, а вот с дождем, тем более, обильным, совсем не просто. В условиях частного дома или дачи имеется возможность построить надежное укрытие от дождя, совмещающее место отдыха и мангал или барбикюшницу. Подобные конструкции возводятся частично из кирпича или камня и частично из металла. Наиболее простой вариант — это сварить из металла что-то вроде мангала и установить эту конструкцию под обычным навесом, который можно снять на зиму и спрятать в сарае или в гараже.Отдых на природе требует разборной конструкции, которая легко транспортируется и собирается, и разбирается за считанные минуты.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

    Возможные размеры мангала

    Размер самой жаровни может иметь различное значение, в зависимости от того, сколько шашлы готовить за один раз. Что касается высоты ее бортов, то оптимальным считается высота стенок около 15 см. Если сделать меньше этой величины, то высота бортов больше 15 см потребует большего количества углей.Как правило, все хотят, чтобы шашлыки готовились быстро, но качественно, поэтому заявленная высота считается наиболее приемлемой.

    Что касается остальных размеров, то они рассчитываются, исходя из личных предпочтений и условий. Итак:

    • Ширина жаровни должна соответствовать длине шампуров, не учитывая длину ручек. При этом следует отнять еще сантиметров 10. Например, если длина шампуров составляет 500 мм, то ширина мангала должна быть около 400 мм, может чуток больше.
    • Длина жаровни зависит от того, сколько шампуров с мясом необходимо готовить одновременно, учитывая тот факт, что расстояние между ними должно быть около 10 см.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Поэтому нетрудно посчитать, что на 8 шашлыков потребуется жаровня, длиной не меньше 90 см. Как правило, на длинных стенках мангала делаются выемки под шампура, любой формы.

      У всех свои представления о том, какой мангал лучший, но есть безусловно красивые варианты. Иногда красота сочетается с практичностью

    • Высота ножек зависит от ряда факторов.Если мангал стационарный, то высота может достигать 0,8 метра. У переносных, тем более, разборных моделей эта высота не превышает 0,3 метра, хотя все зависит от того, насколько удобно мангал транспортируется. Естественно, что не каждому комфортно готовить шашлыки на корточках.
    • Толщина материала . Она также зависит от того, мангал стационарный или передвижной. Для стационарного изделия больше подойдет металл толщиной порядка 3-х мм. Для сборной конструкции или переносной оптимальной считается толщина металла порядка 2-х мм.Естественно, что чем толще материал изготовления, тем долговечнее конструкция.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

    В некоторых самодельных конструкциях на дно мангала устанавливается своеобразная решетка в виде колосников. Как показывает практика, можно обойтись и без этого элемента: ведь не каждый день мы жарим шашлыки.

    Конструкция мангала достаточно типичная, поэтому о большом разнообразии говорить не приходится. Как правило, это жаровня на ножках, хотя встречаются уникальные модели, а также достаточно простые, предназначенные для приготовления шашлыков на природе.

    Стационарные мангалы

    Стационарные мангалы изготавливаются по-разному, хотя подобные отличия не имеют существенного значения.

    Первый вариант: минимум сварки

    Этот вариант можно реализовать в том случае, если имеется лист металла, на котором можно связать весь рисунок, как дно, так и стенки. Лишние элементы вырезаются с помощью болгарки, после чего места изгибов также подрезаются болгаркой на небольшую глубину, чтобы легче было изгибать.

    После того, как в мангале появились боковины, их следует закрепить с помощью сварки, используя сварочным аппаратом любой конструкции.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи С этой работой может справиться даже начинающий сварщик, поскольку не требуется герметичность. Даже если и появится какая-то дырка, то это лишь пойдет на пользу: к очагу горения будет поступать кислород. Проварив швы в 4-х углах, получается своеобразный короб.

    Сгибаете, потом завариваете швы

    Если применяете слишком тонкий металл, около полутора миллиметров, то дно и стенки могут покоробиться под высокой температурой. Чтобы этого не случилось, конструкция усиливается уголками или профильной трубой.

    Остается только приварить ножки, используя для этого уголки или отрезки трубы. На фото можно увидеть, как привариваются ножки из труб к металлическому мангалу. Разборной мангал собирается по той же схеме, при этом необходимо точно подбирать размеры труб, чтобы соединение было плотным и надежным. Это очень важно, неустойчивая конструкция не украсит процесс приготовления шашлыка на природе.

    Как прикрепить к дну мангала из металла ножки из труб

    Ножки из углаков — это более простой вариант, особенно для стационарной конструкции.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Они просто привариваются в углах короба, тем более что они идеально стыкуются. Это же можно сказать и о профильной трубе. Кстати, профильную трубу проще использовать в разборном мангале, так как она более технологичная, по с трубой обыкновенной.

    В ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

    Второй вариант: использование сварки

    При наличии отрезков металла, можно изготовить мангал как с помощью электрической сварки.Все отрезки металла подгоняют под размеры, отрезая лишнее болгаркой. Этот вариант требует более качественной сварки, поскольку вся конструкция будет держаться за счет сварочных швов.

    Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварит

    Последовательность изготовления такой же, поэтому после сварки приступить к креплению ножек, в том числе с помощью сварки, если конструкция не разборная.

    Третий вариант: использование каркаса из углаков

    При изготовлении подобной конструкции, последовательность изготовления мангала несколько иная, поскольку в первую очередь сваривается каркас из угла справа (на фото слева) или каркас из профильной трубы (на фото).Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Такая конструкция получается более прочной. Последовательность изготовления, следующая:

    Если конструкция мангала стационарная, то ее можно (даже) дополнить рамой в видеешницы, где можно расположить шампура и не только. На фото ниже именно такие варианты. Чтобы это сделать, достаточно усилить верхний край жаровни с помощью профильной трубы. В результате, по краям имеются отверстия, которые можно вставить дополнительные элементы, в виде решетки для шампуров или в виде сплошной подставки, с другой стороны, на которую можно установить сковородку, кастрюлю и т.д.

    Самодельный мангал из металла с опциями: столиком и подставкой для шампуров

    Существует вариант более основательной конструкции, которая включает не только мангал, а также накрытие, решетку для шампуров и столешницу. Такой вариант смотрится превосходно. Достоинство конструкции в том, что ее может сварить начинающий сварщик. Как вариант, на такую ​​конструкцию можно попрактиковаться в технологии сварки. Прекрасная, как идея, так и исполнение.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

    Самодельный мангал подесом с «кухонным» уголком

    Существует еще один простой вариант — это изготовление мангала из газового баллона.

    Мангал из баллона за 2 часа своими руками! Идея для самоделки!


    Посмотрите это видео на YouTube

    Разборные мангалы

    Трудно найти семью или группу людей (знакомых, друзей), которые бы летом не выезжали на природу, чтобы поправить свое самочувствие. Какой же отдых без шашлыков? На самом деле, были бы шампура, и была бы возможность развести костер, а также было бы, чем нанизать шампура. К сожалению, на такое приготовление может уйти масса времени, что и шашлыков не захочется.Другое дело, взять с собой раскладной мангал и быстро приготовить шашлыки. Переносной (разборный) мангал легко изготавливается своими руками.

    Переносные мангалы могут быть:

    • Раскладными.
    • Сборными.

    Раскладные или мангалы в чемодане

    Раскладные мангалы чаще всего изготавливаются в виде чемоданчиков.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Они могут быть с ручками или без них, переносимые в специальные чехлы.

    Мангал в чемоданчике — хорошая идея

    Под мангал можно приспособить имеющийся чемодан, как в представленном варианте.Крепление всех частей осуществляется за счет дверных петель из металла (конечно же), которые закреплены с помощью электросварки. Создается впечатление непропорциональности конструкции за счет тонких ножек. Главное, чтобы изделие отличалось хорошей устойчивостью.

    Следующий вариант переносного сборного мангала не предусмотрен для использования имеющего чемодана, но его можно упаковать в сумку из брезента, которую легко сшить самому.

    Еще один мангал, который можно уложить в чемодан

    Дно этого мангала имеет складывающиеся ножки, остальные части разбираются и укладываются на дно по отдельности.Все элементы соединяются между собой за счет пропилов, которые проделаны до середины всех элементов мангала.

    На видео представлена ​​одна конструкция складного мангала.

    Разборные мангалы

    Такая конструкция отличается от раскладных тем, что состоят из отдельных компонентов, не скрепленных ничем.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Чтобы отдельные части стали мангалом, их необходимо собрать вместе, причем способы быть разными и зависят от уровней фантазии. Здесь никак не обойтись, но без болгарки здесь никак не обойтись.

    На фото представлен сборной мангал, который можно сравнить с детским конструктором. Идея заслуживает на внимание, как и исполнение. Все элементы изготовлены с помощью болгарки. Это и полезный инструмент, владение универсальным не требует особых навыков. Чтобы сделать что-то подобное, лучше сразу изготовить все детали, используя для этого толстый картон. Хорошо, если толщина картона соответствует толщине металла, тогда точность будет идеальной. Собрав макет мангала из картона, тщательно подогнав все детали, можно переносить все размеры на металл.

    Мангал из металла без сварки сделан из нержавеющей стали

    Существуют разборные мангалы, конструкции которых такие же, как и в заводских моделях. Кроме того, что используется тонкий металл, ножки в таких конструкциях сделаны из уголков, с помощью пропилами, которые формируют изогнутые язычки.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи На боковых стенках под эти язычки сделаны отверстия. Ножки устанавливаются так, что язычки попадают в эти отверстия. Язычки смотрят вверх, поэтому боковушки как бы насаживаются на них, за счет чего получается достаточно устойчивая конструкция.

    Разборный мангал из металла — такой несложно сделать своими руками

    Дно в таких мангалах просто укладывается и удерживается за счет того, что низ боковых частей изгибается под углом в 90 градусов. Поэтому, дно удерживается на полученных с помощью изгиба бортиках. Как правило, такая конструкция мангала не отличается особой устойчивостью. К тому же, мангал практически нереально перенести в собранном виде на другое место. Несмотря на эти недостатки, мангал может оказаться незаменимым на природе.

    На изображении представлен еще один вариант сборного мангала. Он отличается тем, что у него надежные ножки. За счет специально приваренных пластин, боковушки удерживаются на таких ножках.

    Разборный мангал на кованых ножках

    На фото ниже можно увидеть самый простой мангал, который изготавливается за пару минут, используя болгарку.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Как вариант, можно не изгибать, а соединить элементы (уголки из металла) с помощью просверленных отверстий и болтов.

    Самая простая шашлычница из металла.Своими руками можно сделать за несколько минут

    Он просто устанавливается над костром с помощью ножек, забитых в грунт. Может не совсем удобно, но зато очень просто, тем более в походных условиях.

    Покраска мангала из металла

    Естественно, что не всем нравится появляющаяся ржавчина на металлических частях мангала. Если мангал эксплуатировать интенсивно, то для ржавчины нет условий. Обычно ржавчина появляется после зимнего хранения. От нее можно избавиться, используя металлическую щетку или наждачную бумагу.Как вариант, мангал допустимо покрасить, но обычные краски не годятся, так как они обгорят при первом же пользовании. Краски должны быть не только термостойкими, но и жаростойкими, чтобы выдержать температуру горения дров. Для такой цели можно использовать красками:

    • Краской CERTA, которая может выдержать температуру в 900 градусов.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи
    • Эмаль Ржаво-олеум, с температурой эксплуатации порядка 1093 градуса.
    • Эмаль «КО-8101», которая может противостоять температуре в 650 градусов.
    • Эмаль «КО-8111», способная выдержать около 600 градусов.

    Стационарный мангал допустимо соорудить с кирпича. В результате получается красивая, привлекательная конструкция, выдерживающая внушительные температуры. Как правило, любые конструкции мангалов отличаются сложностью, поэтому их может изготовить любой желающий.

    Чертежи мангалов

    Размеры мангалов достаточно условные, поскольку каждый может изменить их, приспособление к конкретным условиям.

    Чертеж железного мангала на высоких ножках

    Чертеж мангала-чемодана из металлаЧертеж разборного мангала

    Еще несколько вариантов красивых мангалов

    Мангал из колесного диска

    Мангал своими руками из металла со сваркой и без:

    складные и стационарные варианты2 хорошего шашлы точно знают, что многое в его приготовлении зависит от мангала, материал и конструкция которого влияет на прожарку, сочность и вкус мяса.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи По этой причине фанаты шашлыка не изобретают собственные рецепты этого блюда, но и стараются приспособления для жарки тоже изготовлять собственноручно.Большинство из них считает, что лучше всего делать мангал своими руками из металла, который достаточно хорошо и просто поддается обработке, к тому же, практичен и долговечен.

    Виды самодельных мангалов и особенности их изготовления

    Самодельные мангалы из металла по пользовательским характеристикам можно разделить на три большие группы:

    • требующиеся в процессе изготовления сваривания деталей;
    • разборные, не требующие сварки;
    • мангалы, изготовленные из подручных средств.

    Также изделия различают по составу сырья, из которого они созданы. Это может быть чугун, листовой металл, жаропрочная, нержавеющая или оцинкованная сталь.

    Металл в руках умелого мастера может превратиться в настоящий шедевр

    Разборный мангал без сварки

    Этот вид мангала из металла — выход из ситуации для тех, кто не владеет основами сварочных работ, но очень хочет сделать его самостоятельно.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Таким же способом можно создать переносную модель конструкции, которую можно легко разобрать и перевезти в обычном легковом автомобиле, чтобы пожарить шашлык на природе за пределами домовладения.По этой причине его еще называют походным или складным.

    Складной мангал можно уместить даже в небольшой чемоданчик

    Главный секрет такого приспособления заключается в том, что каждая из специально оборудованных частей конструкции вместе, но, как вариант, для сборки могут быть жаропрочные болты.

    Следует отметить, что мангал с пазами проще в эксплуатации, поскольку не требует сборки дополнительных инструментов, но при их изготовлении нужна особенная точность в работе, чтобы обеспечить последующую легкость сборки готового изделия.

    Схема складного мангала

    В большинстве случаев для изготовления такой конструкции используют обычный листовой металл, но стоит попробовать сделать складной мангал из нержавеющей стали. Этот вариант приспособления для жарки шашлыков, хоть и более затратный из-за высокой цены расходных материалов, но имеет бесспорное преимущество — он не боится плохих погодных условий и может постоянно находиться на улице, не страдает от многократного собирания, не поддается коррозии и поэтому прослужит не одно десятилетие.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

    Сборка изделий

    Сварочная конструкция из листового металла

    Для создания добротного стационарного мангала все же лучше использовать сварочным аппаратом — так изделие получится более надежным.

    Мангал из листового металла

    Чтобы сделать простой мангал из стали, достаточно вырезать и сварить вместе пять металлических прямоугольников: дно, две длинные боковые детали и две боковые детали.

    Примерный чертеж

    1. Разметить элементы на металле обязательно под угольник, чтобы все углы гарантированно были прямыми.
    2. На обеих длинных боковинах, дрелью в ряд просверлить несколько отверстий для подвода воздуха к горящей древесине.
    3. После этого все части сварить вместе, располагая детали с дырочками так, чтобы они находились внизу.
    4. Опорные ножки можно также приварить или сделать их съемными, чтобы конструкцию было удобнее хранить.

    Простая и доступная модель

    Это самый простой способ, как сделать мангал из металла, имея собственный сварочный аппарат.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Если хочется чего-то более эстетичного и функционального, то к коротким сторонам конструкции можно приварить еще несколько деталей в виде небольших выступающих полочек или сделать их из дерева. На них будет удобно ставить посуду для уже готовых шашлыков или баночки со специями, которые всегда необходимы под рукой.

    Полочки по бокам жаровни очень удобны

    Металлический мангал из подручных материалов

    Бывают ситуации, когда на сооружении полноценного мангала нет времени или средств.В таком случае народные умельцы пускают в ход все, что находится под рукой в ​​хозяйстве: металлические бочки, пустые газовые баллоны и даже старые автомобильные диски.

    Новая роль пустого баллона

    Мангал из газового баллона

    Газовый баллон чаще всего используют для быстрого создания мангала.

    Схема мангала из газового баллона

    Если такая идея привлекла ваше внимание, то вот несколько рекомендаций по поводу того, как баллон можно превратить своими руками в оригинальный мангал:

    1. Для начала необходимо отыскать в хозяйстве подходящий пустой газовый баллон емкостью порядка 50 литров.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Помимо него понадобятся две дверные петли для крепления крышки, металлический уголок и труба.
    2. Следующий шаг — подготовка всех необходимых инструментов, а это болгарка, молоток, отвертка, разводной ключ, зубило.
    3. Далее баллон следует разрезать вдоль на две части, убедившись, что в нем нет остатков газа, который может вспыхнуть от произведенной болгаркой искры. Также нужно срезать или отбить молотком ставший лишним вентиль.
    4. Подготовленную конструкцию необходимо очистить от скопившегося внутри конденсата и залить на пару дней водой для полного очищения.
    5. сделать для мангала крышку, которая защитит конструкцию от дождя и при необходимости, чтобы превратить ее в коптильную, следует верхнюю срезанную часть баллона прикрепить к нижней с помощью дверных петель и дрели.
    6. Для того, чтобы избежать деформации изделий из-за высоких температур в будущем, желательно укрепить основание, приварив внутри баллона по всему периметру металлический уголок. Он также может сыграть роль опоры для гриля или шампуров.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи По краям такой импровизированной жаровни лучше всего сделать надрезы для того, чтобы можно было надежно зафиксировать положительный шампур с мясом, а в днище просверлить несколько дырочек для перегоревших углей.
    7. Последняя деталь — ножки. Для их создания подойдет обычная металлическая труба, приваренная к дну.

    Вкусный шашлык в старой бочке

    По аналогичному принципу можно сделать мангал из металлической бочки. Здесь есть два варианта. Самый простой — распилить бочку на две части и получить две простых, но удобных жаровни или соорудить более сложную модель барбекю с крышкой.

    Бочки для приготовления шашлыков

    Быстрый вариант из половинки бочки

    Единственный минус таких конструкций в том, что в первозданном виде они имеют не слишком презентабельный вид, но при желании этот недостаток можно устранить, украсив самодельный мангал из подручных материалов дополнительными аксессуарами — красивыми ручками, подставками, декоративными коваными элементами.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

    Идеи для вдохновения, как сделать и украсить мангал из металла, можно почерпнуть из вариантов подборок фото изделий других умельцев или даже именитых мастеров.

    Новая жизнь бочки

    Как правильно рассчитать размеры конструкции

    Перед тем как своими руками сделать мангал из металла, нужно четко определиться с его размерами, сталь, это не ткань, которую можно дотачать в случае ошибки.

    Оптимальные размеры самодельного мангала

    Определенные строгие стандарты тут нет, но существует ряд рекомендаций, которые позволяют сделать конструкцию максимально удобной для пользователей:

    1. Чтобы мангал был функциональным, его следует рассчитывать исходя из того, сколько шашлыков предусмотрено жарить одновременно.Проверенный на практике вариант — не более 10 шампуров на 1 м. Таким образом, если семья небольшая и огромных застолий не планируется, то 70 см будет вполне достаточно.

    На размещение одного шампура отводится не менее 10 см

    1. Ширина зависит от длины шампура и, как правило, составляет 30 см, если он стандартный (держатель и острый конец всегда выступают за пределы мангала).Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Даже если используется шампура нестандартных размеров, следует учитывать, что мясо нзывается только на центральную часть, и не стоит делать мангал шире только для, чтобы впустую греть воздух.
    2. Глубина мангала во всех случаях не может быть меньше 15 см. Это позволит связать на дне жаровни угли и дрова так, чтобы они не прикасались к мясу. Слишком глубоким тоже не стоит делать, иначе нагретый воздух слишком долго вверх будет утрачивать температуру.
    3. Высота сугубо индивидуальна и зависит от того, кто будет заниматься приготовлением шашлыков чаще всего. Ее нужно определить достаточно просто: для этого нужно согнуть руку в локте, как удерживая шампур, и измерить расстояние от земли до локтевого сгиба.Именно при такой высоте человеку удобнее всего переворачивать шампура.
    4. рассчитать высоту конструкции берут шампур, сгибают руку в локте и измеряют высоту, при которой будет удобно переворачивать шампура.

    Удобная высота — до локтевого сгиба

    Советы по выбору металла для мангала

    Что касается материалов, то тут можно говорить о конструкциях из листового металла, чугуна, жаропрочной, нержавеющей или оцинкованной стали.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

    Профессионалы рекомендуют изготавливать мангалы из высококачественной стали, конструкция постоянно поддается воздействию высоких температур и высококачественный материал, позволяющий избежать деформации изготовленного изделия.

    Чугун — тоже отличное сырье для таких целей, ведь он долговечен, надежен и долго сохраняет температуру. Но вот соорудить из него мангал своими силами в домашних условиях невозможно ли выйдет, поскольку изделия из этого материала получаются очень тяжелыми и громоздкими.

    Достаточно спорным материалом является оцинкованная сталь. Мангал из оцинкованной стали — это самый распространенный вариант конструкции для мяса, поскольку опытные мастера расходятся во мнении касательно безопасности этого вида сырья.

    Приспособление для жарки из барабана стиральной машины

    Как известно, при сильном нагревании оцинкованная сталь выделяет токсичные вещества, которые, по мнению некоторых умельцев, могут попасть в организм человека вместе с поджаренным мясом.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи Хотя, большая часть профессионалов считает, что мангал никогда не разогревается до такой температуры, при которой из оцинкованной стали выделяется цинк.

    Быстрая жаровня из системного блока

    Весьма хороши в эксплуатации изделия из нержавеющей стали.Их, не боясь появления ржавчины, можно оставлять под открытым небом даже в сырую погоду или дождь. Срок службы изделий из этого материала исчисляется десятками лет. Кроме прочего, мангалы из нержавейки выглядят очень современно и стильно, гармонично вписываясь даже в самый современный ландшафтный дизайн приусадебного участка.

    Изделия из нержавеющей стали выглядят очень стильно и современно

    Самодельный вариант из нержавейки

    Выбирая сырье для работы, примите также вниманию, что толщина металла должна быть не менее 3 мм, а в идеале — 5 мм.В таком случае изделие будет немного тяжелее, долговечнее, а также будет перекаляться в ходе использования.

    В итоге, выбор материала все же остается за мастером, которому ему решать, и каким продуктом получиться в результате.Мангал своими руками металлический: Делаем мангалы из металла своими руками: фото, размеры, чертежи

    Добавить комментарий

    Ваш адрес email не будет опубликован.
