Автор admin На чтение 8 мин Просмотров 6.1к. Опубликовано
Низкочастотная акустическая система является составной частью любого звукового комплекса. Сочные и насыщенные басы заставляют по-иному звучать колонки для музыкального центра, компьютера или автомобильного салона. Басовую колонку можно купить в специализированном магазине или сделать самостоятельно. Акустика любого типа бывает – пассивная и активная. Пассивная колонка представляет собой ящик, в котором установлен низкочастотный динамик.
Как правило, для работы пассивной конструкции требуется усилитель низкой частоты, так как большинство устройств для воспроизведения звука не обеспечивают уровень сигнала, достаточный для нормальной работы мощного громкоговорителя. Любую акустическую систему можно сделать самостоятельно, но для изготовления активной колонки потребуется усилитель. Чтобы изготовить сабвуфер своими руками нужно сначала приобрести низкочастотный динамик, так как расчёты корпуса выполняются по электродинамической головке.
Содержание
Как сделать простой пассивный сабвуфер.Такая конструкция представляет собой корпус, в котором установлена низкочастотный динамик.
Объём корпуса обычно измеряется в литрах и зависит от диаметра динамической головки и конструкции корпуса. На корпусе пассивной колонки нет никаких регулировок, а на задней или боковой стенке находится контактная колодка для подключения источника звукового сигнала.Ящик для низкочастотной колонки может быть изготовлен по одной из трёх схем:
Закрытая конструкция ящика является самым простым решением. Объём корпуса легко высчитывается, а сборка конструкции не представляет сложности даже для начинающего мастера. Чтобы сделать самодельный саб потребуется небольшое количество деталей простой формы. Верхнюю, нижнюю и две боковых стенки можно вырезать одинакового размера. В передней стенке вырезается отверстие для установки динамика, а в заднюю стенку врезается колодка с контактами.Внутренний объём закрытого ящика зависит от типа громкоговорителя. Габариты корпуса низкочастотной колонки можно определить из следующей таблицы:
Кроме простой конструкции закрытый ящик выдаёт чёткий, быстрый бас и обладает сравнительно ровной амплитудно-частотной характеристикой.
Как сделать сабвуфер своими руками схема. На рисунке изображена акустическая низкочастотная система, рассчитанная под громкоговоритель 15 дюймов или 38 санитметров. Корпус изготовлен из материала толщиной 20 мм. Переднюю стенку рекомендуется сделать двойной толщины. Колодку с контактами для подключения кабеля от источника звука можно установит на задней стенке устройста. Для увеличения акутического объема колонки, её внутренность заполняется демпфером. Для этого можно использовать обыкновенную вату, которая набивается в марлевый мешок, или синтепон. На нижнюю стенку нужно привернуть саморезами резиновые ножки. Как изготовить сабвуфер закрытого типа. После того, как выбор динамической головки сделан, нужно подготовить материал.
Для низкочастотных акустических систем обычно используется многослойная хорошо проклеенная фанера или мелкодисперсная фракция (МДФ). Для домашней колонки можно так же использовать ДСП. В автомобильную акустику этот материал лучше не применять, так как от постоянной тряски и вибрации и повышенной влажности крепёжные элементы будут самопроизвольно выворачиваться, и колонка может разрушиться.
При сборке мощной акустической системы фанеру, даже многослойную, использовать не рекомендуется. При сильной вибрации конструкции фанерный ящик будет резонировать, что создаст неприятные звуковые обертоны при прослушивании музыки.
Чтобы собрать мощный сабвуфер своими руками можно воспользоваться конструкцией колонки с акустическим фазоинвертором. Принцип работы акустического фазоинвертора объясняет следующий пример. При подаче на динамик синусоидального сигнала звуковой частоты, на положительную полуволну происходит движение диффузора вперёд, а на отрицательную – назад. Поэтому излучаемые волны находятся в противофазе. Акустический фазоинвертор, благодаря своей конструкции,«переворачивает» отрицательную полуволну и отражает её на слушателя. Таким образом, человек воспринимает две фазированные полуволны. При этом громкость акустической системы возрастает.
По сравнению с закрытым ящиком уровень громкости фазоинверторной конструкции будет больше в 1,5-2 раза.
Делаем сабвуфер своими руками. Внутренний объём колонки с фазоинвертором, для одного типа громкоговорителя, примерно в два раза больше, чем для закрытого ящика. Для динамика диаметром 8 дюймов (20 см) объём колонки с фазоинвертором будет от 20 до 35 литров, а для громкоговорителя 12 дюймов (30 см) – 45-80 литров. Причём это «чистый» объём, исключающий место занятое динамической головкой. Акустический фазоинвертор (ФИ) может иметь форму щели. В этом случае его внутренняя часть образуется дополнительными плоскостями, которые образуют отражающие поверхности. Настройка акустического ФИ определяется резонансной частотой динамической головки, поэтому бесполезно начинать делать корпус, не имея громкоговорителя с известной резонансной частотой.
Для расчёта размеров плоскостей существуют специальные формулы. Щелевой инвертор фазы не допускает возможности точной настройки или перестройки по частоте. Поэтому, при изготовлении низкочастотной колонки по чертежу нужно строго соблюдать все указанные размеры. Для повторения конструкции лучше подойдет колонка с цилиндрическим фазоинвертором. Это два отрезка пластмассовой трубы, один из которых может перемещаться внутри другого. Такая конструкция позволяет выполнить настройку фазоинвертора, перемещая подвижную секцию, тем самым изменяя его площадь. Используя вариант колонки с цилиндрическим портом можно сделать сабвуфер для кинотеатра своими руками. Цилиндрические инверторы фазы разных размеров можно купить на радио рынке или в специализированных магазинах.
Чтобы собрать правильный сабвуфер своими руками нужно не ошибиться в выборе материала. Для изготовления акустической системы можно использовать следующий продукт:
Для изготовления корпуса мощной акустики подойдёт материал имеющий толщину не менее 18 мм.
Найти качественную фанеру такой толщины сложно, поэтому лучше использовать МДФ. ДСП использовать можно, но это будет не самый лучший вариант. Этот материал более рыхлый, поэтому со временем, всё крепёжные элементы разболтаются. Кроме того ДСП не отличается хорошей влагоустойчивостью. Он поглощает атмосферную влагу, отчего быстро разрушается.
Панели из МДФ выпускаются разной толщины, они плохо поглощают влагу и надёжно удерживают крепёж. Можно приобрести панели МДФ с покрытием под дорогие породы дерева. Многие фирмы по продаже пиломатериалов бесплатно выполняют раскрой панелей по чертежам или указанным размерам. Передняя панель, где устанавливается динамическая головка нужно сделать двойной. Это позволит обеспечить конструкции большую жёсткость. Две части передней стенки нужно склеить между собой и зафиксировать саморезами. При сборке низкочастотной акустической колонки нельзя экономить на крепеже, поэтому саморезы вворачиваются через каждый 3-5 см. Для сборки корпуса нужно использовать специальные мебельные шурупы.

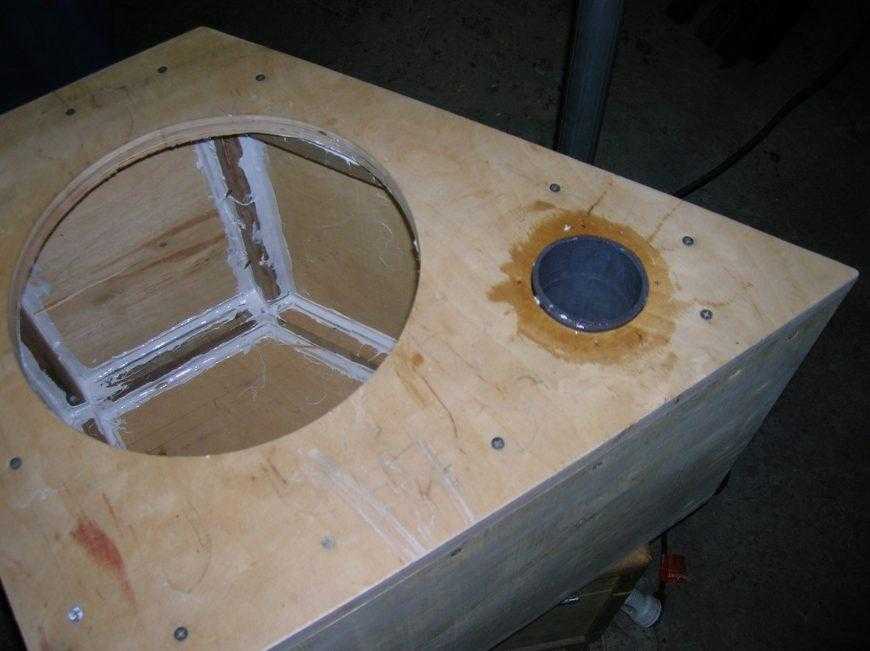

Сначала в местах крепления насверливаются отверстия диметром меньше чем шуруп, затем туда заливается клей и вворачивается крепёж. Если в колонке установлен очень мощный динамик, то все внутренние углы ящика дополнительно укрепляются брусками треугольной формы. Если корпус будет оклеиваться тканью или отделываться другим способом деревянные поверхности нужно обработать лаком. Это повысит устойчивость конструкции к влаге.

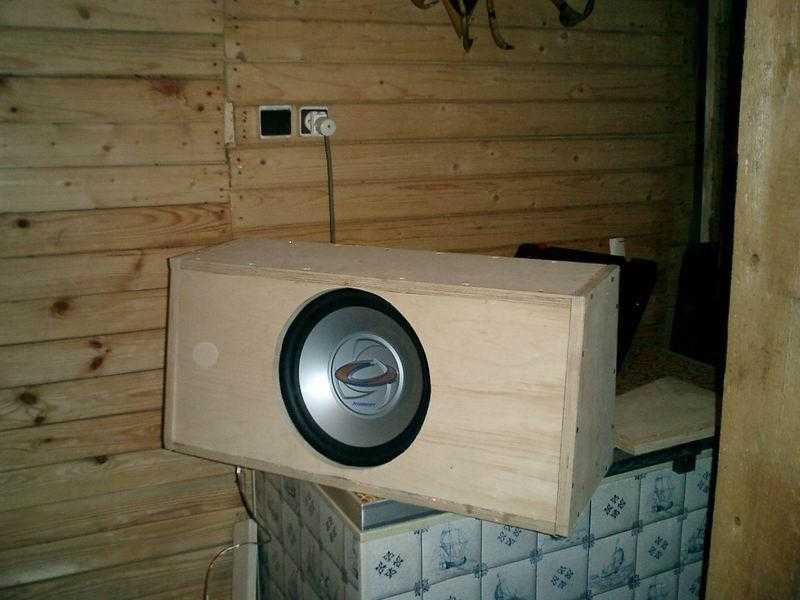

Простой компактный сабвуфер своими руками проще всего сделать в виде закрытого ящика, так как размер такой конструкции будет минимальным. При изготовлении басовой колонки учитывается диаметр громкоговорителя. Этот параметр является определяющим в выборе размера колонки. Чтобы сделать мини сабвуфер своими руками нужно использовать динамики небольшого диаметра. Для самодельной низкочастотной колонки подойдут головки 5 или 6 дюймов. Такие небольшие излучатели не способны выдать полноценный и насыщенный бас, поэтому компактные устройства применяются как дополнение к персональным компьютерам или ноутбукам.
Сделать маленький сабвуфер своими руками можно из любого материала, так как мощность малогабаритных динамиков обычно небольшая и не обязательно использовать толстые панели из МДФ или многослойную фанеру. Для увеличения акустического объема внутреннее пространство корпуса заполняется волокнистым материалом. Маленький саб своими руками можно сделать даже из поликарбоната.

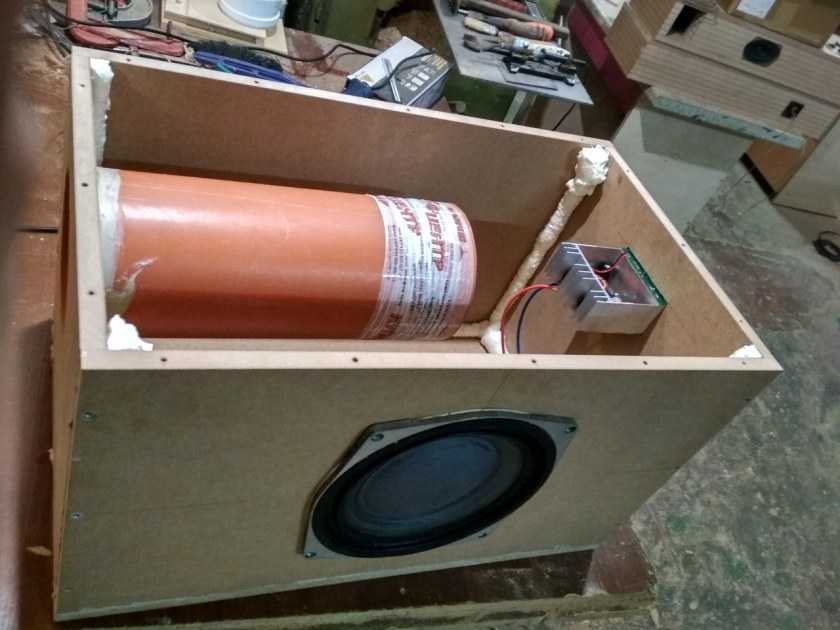

В конструкцию активной акустической колонки, кроме громкоговорителя входит усилитель низкой частоты. Это позволяет подать на устройство слабый сигнал с линейного выхода любого источника сигнала. Как собрать активный сабвуфер. Конструкция колонки может быть любой, но при вычислении объема корпуса нужно будет учесть не только место занимаемое динамиком, но и размеры усилителя.
Самодельный активный сабвуфер можно использовать, как дома, так и в транспортном средстве. Элементная база интегрального исполнения позволяет собирать усилители низкой частоты без глубоких знаний радиотехники.

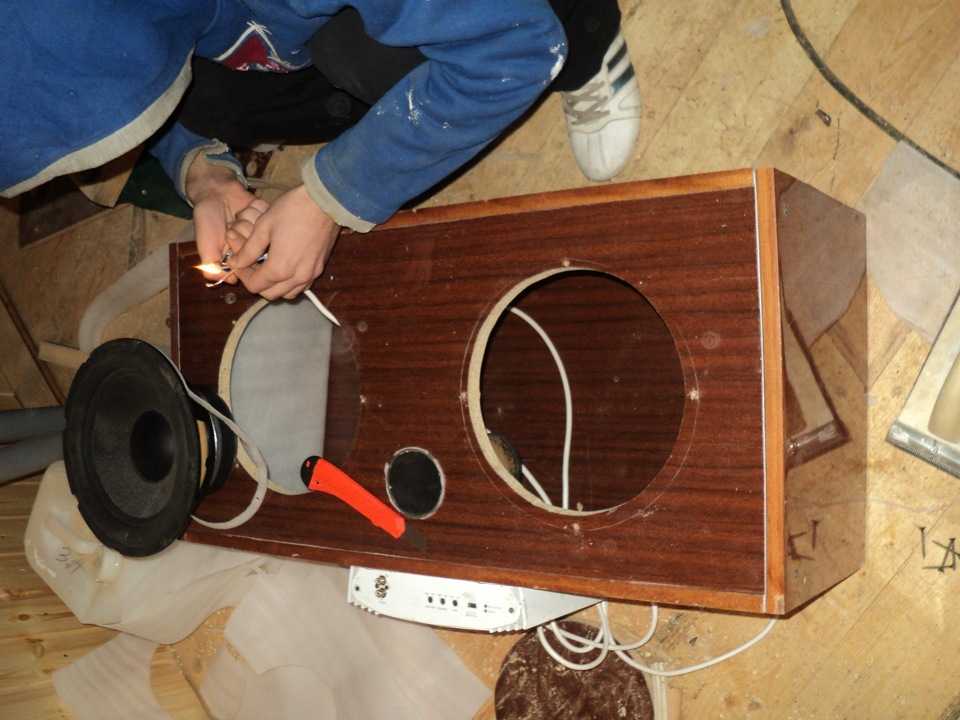

Устройства имеют простую принципиальную схему, не требуют регулировки и после правильного монтажа сразу начинают работать. Небольшой сабвуфер своими руками можно собрать на микросхемеTDA1519A. Она содержит два усилителя низкой частоты. В данной схеме динамик включен мостом, что обеспечивает при питании от автомобильного аккумулятора 15 ватт на выходе. Сигналы с левого и правого каналов суммируются и подаются на регулятор уровня. Для обрезания высоких частот применяется пассивный LC — фильтр. Можно сделать низкочастотную колонку самостоятельно, а можно сделать сабвуфер активным, используя колонку с динамической головкой. Для этого достаточно установить в корпусе усилитель низкой частоты.
Здесь Мы в Audioholics очень любим бас. К сожалению, получение обильное количество глубоких басов обычно требует изрядной суммы денег. Однако, если вас устраивает небольшая работа по дереву, есть более дешевый альтернатива: сделай сам.
Здесь
мы рассмотрим, как спроектировать и собрать герметичный сабвуфер своими руками.
Герметичные сабвуферы
имеют несколько важных преимуществ для домашнего мастера. Прежде всего, они относительно
легко построить по сравнению с вентилируемой коробкой или более экзотическим выравниванием, например, с резьбой
звуковой сигнал или линия передачи. Запечатанное выравнивание также относительно терпимо к
незначительные изменения в объеме коробки и различиях в производстве от водителя к водителю. Последний
но не в последнюю очередь, они нуждаются в меньшей защите, чем портированные подводные лодки, которые могут быстро
перегрузка ниже их точки настройки. С другой стороны, без порта для увеличения
системный выход, вам нужен более мощный драйвер, чтобы добиться плотного глубокого баса.
Есть
три основных компонента, необходимых для создания герметичного сабвуфера: драйвер,
корпус и усилитель. Создание успешного сабвуфера требует некоторых
проектные работы с точки зрения согласования драйвера с корпусом и указания
усилитель, обеспечивающий достаточную мощность для ваших нужд без риска
выкуривая звуковую катушку или опуская драйвер.
Еще в старые добрые времена,
такая работа была немалым подвигом. Сегодня с программным обеспечением для моделирования, таким как WinISD,
данные реального мира с таких сайтов, как data-bass, и небольшое руководство, это много
менее сложный. Итак, с чего мы начнем?
Первым шагом в создании любого сабвуфера является выбор драйвера, так как это
определить, насколько большой корпус вам нужен, а также что вам нужно с точки зрения
усиление. Вы можете найти головокружительное множество исходных драйверов от таких компаний, как
Запчасти Express и Madisound, а также в небольших магазинах, таких как iST и Stereo.
Честность. Выбор драйвера зависит от того, чего вы хотите достичь. если ты
хотите достаточно глубоких басов, чтобы грохотать зубные протезы дедушки, вам понадобится много
смещение, что является причудливым способом сказать большой драйвер с большим количеством конусов
площадь (также известная как Sd) и линейное отклонение (также известное как Xmax).
Если вы живете
в квартире, где высокий уровень SPL является верным способом получить уведомление о выселении,
Драйвер 10-12 дюймов может быть более подходящим.
Веселье факт: у 18-дюймового драйвера площадь конуса чуть более чем в два раза больше, чем у сопоставимого 12-дюймовая модель, что означает, что она способна выдавать дополнительно 6 дБ+ на выходе, когда все остальное равно. В качестве дополнительного бонуса чувствительность будет выше, а искажения имеет тенденцию быть ниже.
18-дюймовый сабвуфер Dayton Ultimax
Из
Конечно, для водителя важно гораздо больше, чем просто размер. Базовая частота
ответ является одним из важных соображений, которые могут сделать или разрушить звук
качество вашего сабвуфера. Параметры Тиле/Смолла, такие как Fs (резонансный
частота), Qts (общая добротность драйвера при Fs) и Vas (эквивалентное соответствие
объем) также будет определять, как драйвер будет работать в той или иной коробке.
Чувствительность
и импеданс также являются важными факторами, так как они помогут определить
Ваши требования к усилению.
Подсчет цифрПримечание что в некоторых драйверах используются двойные звуковые катушки, которые позволяют конечному пользователю менять импеданс драйвера с точки зрения усилителя. Например, если водитель имеет пару катушек по 2 Ом, их последовательное соединение дает импеданс 4 Ом, при параллельном соединении катушек получается нагрузка 1 Ом. Мы рекомендуем избегайте проводки с более низким импедансом (<3 Ом), так как это создаст большие помехи. нагрузка на партнерский усилитель.
В
В этот момент вы можете обратить внимание на пару водителей, которые выглядят так, как будто они
быть подходящим для задачи. Теперь пришло время резине выйти на дорогу, и
смоделируйте производительность нашего драйвера с помощью программного обеспечения для моделирования. Независимо от того
какую конкретную программу вы используете, вы вводите параметры T/S из
спецификацию драйвера в программное обеспечение, и пусть оно творит чудеса.
Теперь пришло время
для некоторых реальных дизайнерских работ.
Смоделированные данные для водителя X в Qtc 0,5, 0,707 и 1,0
Выше
представляет собой образец драйвера, смоделированный в трех разных размерах коробки, что дает Qtc
0,5 (~ 7,75 кубических футов), 0,707 (2,7 кубических футов) и 1,0 (1,15 кубических футов).
Глядя на эти графики, некоторые вещи бросаются в глаза. Начиная с Qtc 1.0,
Первое, что следует отметить, это то, что частотная характеристика имеет ярко выраженный горб,
что может еще больше усугубиться, если выбранный вами низкочастотный динамик также имеет собственный
пиковый ответ. Коробка меньшего размера также имеет гораздо более низкую чувствительность на глубине.
бас, функция железного закона Хоффмана, что означает больше эквалайзера и мощности для
добиться ровного отклика в помещении. Чего здесь не видно, так это того, что Qtc 1.0 будет
имеют некоторый звон, связанный с его горбатым профилем частотной характеристики.
Искажение
также будет выше в глубоких басах по сравнению с большим корпусом. Все взято
вместе, можно увидеть проблемы, связанные с созданием коробки, которая слишком
маленький.
Вкл.
на другом конце спектра мы имеем Qtc 0,5. Первое, что должно
обратите внимание на размер корпуса; 7,75 кубических футов на сумму
рабочий объем для водителя абсолютно огромен по большинству стандартов. На
с другой стороны, есть некоторые дивиденды, связанные с большим успехом. С Qtc
0.5, коробка считается критически задемпфированной, то есть драйвер не будет звонить.
и дальше. Хоффман также диктует, что большая коробка будет соответствовать лучшему низкому уровню.
чувствительность, что отражено в графиках отклика. Однако помимо размеров
есть дополнительный недостаток, о котором следует помнить. Вследствие того, что более
эффективен на низких оборотах, ход водителя должен увеличиваться для заданной потребляемой мощности
по сравнению с коробкой с более высоким Qtc. Иными словами, большая коробка менее
защитить драйвер, чтобы мощные переходные процессы на очень низких частотах
имеют больший потенциал для нанесения ущерба.
К счастью, Создатели сабвуферов имеют золотую середину выбора с Qtc 0,707. Этот выравнивание обычно называют максимально плоским, так как оно обеспечивает максимально расширенный ответ до того, как система начнет сворачиваться. Корпус объем 2,7 куба это отнюдь не сверхкомпактность, но и не то вы бы тоже приняли за холодильник. Это не так эффективно в глубоком басе как большую коробку, снова вините Хоффмана, но расплата здесь в том, что водитель с гораздо меньшим риском чрезмерного отклонения. Наконец, пока дизайн не «критически затухающий», звон, тем не менее, достаточно хорошо контролируется относительно к коробке с высоким Qtc.
Сейчас
пришло время проверить реальность. Моделирование — отличная отправная точка в
понимание того, как параметры Тиле/Смолл и размер коробки повлияют на производительность.
Однако в реальном мире ничто никогда не работает так, как моделирование.
предполагают, что они должны. Отчасти это можно объяснить различиями в
производства, или производители подделывают свои спецификации.
Некоторые из них приходят
вплоть до реальности, когда вы доводите драйвер до предела, нелинейный
поведение закрадывается, чтобы сбить с толку математику. Вот откуда поступают данные из реального мира
пригодится. Мы рекомендуем всем, кто хочет попробовать себя в рукоделии, посетить data-bass, которым управляет экстраординарный басоголик.
Джош Риччи. Сайт, как следует из названия, представляет собой базу данных, содержащую
подробные измерения широкого спектра сабвуферов, включая многие необработанные драйверы
в тестовых корпусах. Необработанные драйверы также тестируются, чтобы увидеть, насколько они соответствуют
к их номинальным характеристикам.
С
выбранный вами водитель и зная внутренний объем, необходимый для достижения вашего
желаемый Qtc, следующим шагом будет собственно сборка корпуса. Как и любой
другой громкоговоритель, ваш корпус сабвуфера в идеале будет инертной конструкцией.
который не добавляет и не уменьшает мощность вашего низкочастотного динамика.
Это имеет тенденцию означать
достаточно толстый корпус (> 0,75 дюйма из МДФ или высококачественного балтийского без пустот)
Береза работает хорошо) и разумное количество взаимосвязанных распорок и набивки.
Не забывайте, что внутренние распорки также уменьшат объем
водитель видит при оформлении коробки, а начинка поможет поднять
кажущийся объем, который видит водитель. Мы также рекомендуем переднюю перегородку двойной толщины,
так как это повысит жесткость корпуса, а также позволит утопить фланец
водителя для более чистого взгляда. Если вы используете внешний усилитель, вы
нужна либо пара высококачественных соединительных столбов, которые принимают провод большого сечения, либо
также разъем Speakon. Наконец, вам также понадобится дополнительный провод для
внутренние соединения с драйвером, а также шипы или резиновые ножки.
Профессиональный совет:
Всегда проще построить коробку немного большего размера, чем вам нужно, и дополнить ее по мере необходимости.
необходимо, чем обнаружить, что коробка, которую вы построили, слишком мала и должна начать
с нуля.
Для для тех, у кого только мимолетный интерес к деревообработке, плоские упаковки, продаваемые частями Express и другие также являются жизнеспособным вариантом. Плоский пакет для сабвуферов то, что Ikea – это мебель. Вы получаете кучу предварительно нарезанных деталей для сборки вольера, которые вы собираете дома. Излишне говорить, что это может сэкономить кучу времени и усилия, но они могут не соответствовать вашим точным требованиям, т. е. построить высокий, неглубокий сабвуфер по сравнению с базовым кубом.
Шкаф для плоских упаковок, предлагаемый в Parts Express для 18-дюймовый сабвуфер Dayton Ultimax
Больше мощности! Включено
на первый взгляд выбор усилителя кажется простой задачей; больше силы
лучше, чем меньше, верно? Тем не менее, это та область, где необходимо проявлять большую осторожность.
взято, так как слишком большая мощность может буквально сломать ваш сабвуфер, либо из-за
сжечь звуковую катушку водителя или избить водителя до смерти через
сверхэкскурсия.
В то же время усилитель должен быть достаточно мощным, чтобы
обеспечить выход, которого вы хотите достичь, в импедансной нагрузке, которую вы
водитель представляет. Правильное соблюдение этого баланса является ключом к максимизации
производительность без риска для ваших инвестиций. Это также область, где
коммерческие сабвуферы имеют важное преимущество; с помощью
настраиваемые ограничители DSP, они могут уберечь низкочастотный динамик от проблем, при этом
Лодка мощности на кране.
Достижение
правильный баланс означает понимание ограничений используемого вами сабвуфера.
строительство. Некоторые из них относительно просты. По графикам экскурсий
в разделе моделирования выше, вы можете получить представление о том, сколько энергии
требуется для достижения водителем номинального Xmax (максимальный линейный ход) и Xmech
(максимальная физическая экскурсия водителя до того, как произойдет повреждение). Излишне
скажем, если у вас достаточно мощности, чтобы превзойти номинальный Xmech водителя, отлично
необходимо соблюдать осторожность при воспроизведении.
Также, как упоминалось выше, чрезмерное вождение
низкочастотный динамик имеет тенденцию быть намного легче с низкой регулировкой Qtc по сравнению с Qtc 0,707.
или выше. Важным следствием этого является то, что из-за
мощность с ограниченным рабочим объемом в корпусе с низким Qtc, более высокий выход басов
также ограничено по сравнению с коробкой с более высоким Qtc.
Профессиональный совет: Если вы хотите питать сабвуфер или шестерку тысячами ватт усиление, выделенные цепи с адекватной силой тока являются обязательными аксессуар.
другой стороной уравнения является термоуправляемость водителя, где
есть немного больше серой зоны. Да, у большинства драйверов есть управление мощностью
рейтинг, но большинство необработанных драйверов, которые мы видели протестированными, могут выдерживать большие нагрузки.
кратковременно превышает номинальную мощность. Учитывая динамичный характер
реальный мир, это то, чем вы можете воспользоваться. Чтобы положить его в
в реальных условиях, прокачивая 4 кВт через драйвер, рассчитанный на потребление 1 кВт в течение некоторой доли
секунда не может причинить никакого вреда. С другой стороны, синусоидальная мощность 4 кВт.
волны в течение пары минут — отличный способ закончить с расплавленной звуковой катушкой. Мы
не могу не подчеркнуть этого достаточно: с большой силой приходит большая ответственность.
Пластинчатый усилитель мощностью 700 Вт от SpeakerPower
In
В дополнение к сырой мощности, еще один аспект для оценки производительности усилителя.
— его эффективная пропускная способность. Так в чем тут дело? Как оказалось, некоторые
производители усилителей включают фиксированный фильтр высоких частот около 20 Гц. Во многих
случаях это может быть полезно, поскольку фильтр высоких частот устраняет
сверхнизкие частоты, для воспроизведения которых большинство систем плохо оборудованы, в то время как
одновременно снижая нагрузку на усилитель.
Беспроигрышный, верно? В этом случае
сабвуфера, этот фильтр высоких частот будет иметь эффект нейтрализации
Работа в инфразвуковом диапазоне. В зависимости от ваших целей производительности это
не может быть большой проблемой. С другой стороны, если вы хотите добиться
расширение до однозначных цифр, усилитель с фиксированным фильтром верхних частот
фильтр не буэно. Кроме того, плохо
реализованные фильтры могут привести к звону и фазовым аномалиям, которые могут иметь
негативное влияние на качество звука.
Переезд
помимо возможностей усилителя, есть еще один вопрос
подумайте: вам нужен пластинчатый усилитель или внешний усилитель? Пока пластина
усилители имеют то преимущество, что они позволяют использовать решение «все в одном корпусе».
много причин рассмотреть внешний усилитель. Прежде всего, вы можете
купить много мощности по дешевке в виде профессионального внешнего усилителя. Если ты
собрать несколько сабвуферов, проводка намного проще, так как вам не нужна розетка
рядом с каждым сабвуфером.
И последнее, но не менее важное: гораздо проще заменить
внешний усилитель, так как для нового/другого пластинчатого усилителя может потребоваться другой
размеры выреза в корпусе.
Как
Как уже упоминалось, самодельный сабвуфер в основном состоит из драйвера, корпуса и
усилитель. Конечно, есть несколько дополнительных ингредиентов, которые стоит
учитывая также. Измерительные наборы, такие как Dayton Omnimic или XTZ Room Analyzer в сочетании с
сложная система эквалайзера, такая как miniDSP , позволит вам
сформируйте отклик вашего сабвуфера. Это особенно важно, когда
время, чтобы фактически использовать ваш сабвуфер в вашей комнате. Без всякого эквалайзера, даже
лучший сабвуфер будет иметь уродливые пики в отклике, которые являются рецептом для
гулкий бас. Эквалайзер также позволит вам формировать низкие частоты вашей системы; в зависимости от
количество места, приобретаемое вашими космическими экспонатами, вы можете получить квартиру
ответ намного ниже 20 Гц с чуть более низким фильтром полки.
Однако один
следует быть осторожным при повышении отклика системы, так как это требует большего усилителя
мощность и экскурсия от водителя. Помните, усиление на 6 дБ равно 4-кратному увеличению
мощность и 2-кратный ход водителя, что позволяет легко выбежать из запаса по высоте
в спешке, спешу.
Измерительная система XTZ Room Analyzer II
Рекомендации и ресурсы So
теперь вопрос становится немного проще: что, черт возьми, вы покупаете?
К счастью, есть довольно много надежных драйверов всех размеров от производителя.
широкий ассортимент брендов. Отличные характеристики могут быть достигнуты с низкочастотными динамиками от
линии Dayton Reference HO и Ultimax, продукты Stereo Integrity и iST среди других популярных
бренды. Идеальный драйвер будет иметь большой линейный ход (xmax), мощность,
низкий уровень искажений и достаточно плоская частотная характеристика, по крайней мере, до 200 Гц.
На практике это, как правило, означает, что водитель с довольно большим,
многослойная звуковая катушка, а также кольца Фарадея/закорачивающие кольца для улучшения линейности.
Также желательна достаточно низкая Qts (>0,5), так как Q системы (Qtc, как обсуждалось
выше) не может опускаться ниже Qts водителя.
Когда дело доходит до мощности, опять же нет недостатка в высококачественных усилителях мощности там, особенно от про-производителей, таких как Crown, Crest, QSC и др. За пластинчатые усилители, мы отдаем должное SpeakerPower, который является OEM-поставщиком для Reaction Audio, Power Sound Audio и JTR среди прочих. Также, как упоминалось ранее, плоская упаковка от Parts Express также может значительно упростить конструкцию корпуса. кропотливая задача. Для проводки мы рекомендуем кабель сечением не менее 12AWG, хотя чем ниже, тем лучше для мощных приложений.
Комплект Flat Pack/Ultimax 18 дюймов в настоящее время продается по цене 400 долларов США на Parts Express.
Нагрузка 4 Ом стоит 345 долларов в розницу, но розничная цена меньше (230 долларов на Sweetwater). Если вы рассчитываете на несколько долларов на такие вещи, как краска, вы получите около 7-800 долларов за очень хороший 18-дюймовый герметичный сабвуфер. Самостоятельная резка дерева может быть немного дешевле, но не настолько, чтобы это действительно имело значение (особенно если вы делаете ошибки). Вам будет трудно найти коммерчески доступный сабвуфер с таким уровнем производительности по этой цене.
Ар
Вы серьезный басголик с ограниченным бюджетом? Самодельный сабвуфер может быть просто
исправить, что вы после. За небольшие деньги можно построить подводную лодку, которая может
конкурировать с лучшими сабвуферами на рынке. Кроме того, у вас будет
гордость за то, что вы построили неотъемлемую часть своего домашнего кинотеатра, и
знание того, что у вас есть уникальное оборудование, которое Джо Сикспак не может
просто возьмите в местном крупном магазине. Однако осознав ценность
предложение DIY требует большой осторожности, как с точки зрения получения дизайна
правильно, как и реализация.
Не забывайте старый совет: измерьте
дважды, один раз отрезать. Вы любитель сабвуферов своими руками? Обязательно поделитесь на нашем
форумах, включая фотографии вашей сборки.
Не знаете, какой AV Gear купить или как его настроить? Присоединяйтесь к нашей эксклюзивной программе подписки на электронные книги Audioholics!
shadyJ сообщений от 27 июня 2018 г. 19:28
Verdinut, сообщение: 1255600, участник: 80194
Мои извинения за недоразумение.
Меня смутила книга бывших инженеров Altec Lansing. В той книжке дословно цитирую написанное:
«Если экскурсию удвоить, акустическая мощность удвоится». Я понял, что удвоение SPL означало увеличение всего на 3 дБ.
Извините за вопрос.
Путаница, по-видимому, возникает из-за разницы между амплитудой и интенсивностью мощности, где амплитуда — это измерение поля, использующее логарифмическую базу 20 и мощность, тогда как отношение мощностей использует логарифмическую базу 10.
Амплитуда работает в другом масштабе, т.е. эквивалентна напряжению.
Verdinut сообщения от 26 июня 2018 г. 18:10
shadyJ, сообщение: 1255499, участник: 20472
Двойное смещение равно удвоенной амплитуде, поэтому водителю нужно двигаться только в два раза дальше, чтобы достичь 6 увеличение дБ. Возможно, вы думаете о сохранении того же уровня звукового давления на октаву ниже, при котором увеличение хода должно быть в четыре раза (если не задействованы порты или пассивные излучатели).
Приношу свои извинения за недоразумение.
Меня смутила книга бывших инженеров Altec Lansing. В той книжке дословно цитирую написанное:
«Если экскурсию удвоить, акустическая мощность удвоится». Я понял, что удвоение SPL означало увеличение всего на 3 дБ.
Извините за вопрос.
Verdinut сообщения от 26 июня 2018 г. 17:54
Steve81, сообщение: 1255563, участник: 61173
это также от JL (среди прочих):
https://jlaudio.zendesk.com/hc/en-us/articles/217201737-Doubling-Power-vs-Doubling-Output
http://www.baudline.com/erik/ht/dB_laws_etc.html
http ://www.globalrph.com/multiple_speakers_distance.htm
и т. д.
Прошу прощения за недоразумение. Меня смутило то, что было написано в старой книге «Как построить корпус динамика» двумя бывшими инженерами из Altec Lansing.
В их книге я дословно цитирую то, что напечатано: «Если экскурсию удвоить, акустическая мощность удвоится». Из этого предложения я понял, что удвоение хода конуса только удваивает SPL, что означает увеличение всего на 3 дБ.
Таким образом, смещение конуса прямо пропорционально току, проходящему через драйвер, а не мощности усилителя, подаваемой на него. Я нашел более актуальную информацию на веб-сайте Baudline.
Извините за все вопросы.
Steve81 сообщения от 26 июня 2018 г. 13:39
Verdinut, сообщение: 1255535, участник: 80194
амплитуда должна равняться смещению, умноженному на четыре.
Если вы не хотите верить мне на слово, что 6 дБ = 2-кратный ход драйвера, вы также можете прочитать это у JL (среди прочих):
https://jlaudio.zendesk.com/hc/en-us /articles/217201737-Doubling-Power-vs-Doubling-Output
Вот удобная сводная таблица, в которой также указано изменение напряжения и ход динамика для каждого изменения уровня:
……
4,00 x мощность (Вт) = 2,00 x напряжение/отклонение = +6 дБ
http://www.baudline.com/erik/ht/dB_laws_etc.html
http://www.globalrph.com/multiple_speakers_distance.htm
и т. д.
lovinthehd сообщений от 26 июня 2018 г. 13:18
Dannob, сообщение: 1255463, участник: 85906
Большое спасибо за ваш вклад, я собираюсь создать пару сабвуферов, они Q-Power Deluxe, 2200 макс. 1100 среднеквадратичных значений dvc. Я определенно буду заглядывать к вам довольно часто.
Усилители HTIB обычно не подходят для использования в качестве хороших сабвуферов… какой марки и модели ваш комплект «3 Ом 1000 Вт»?
Опубликовано: · Изменено: автором Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход от рекламы
Если вы ищете способы улучшить свою звуковую систему, один один из самых простых (и наименее дорогих) способов — это построить собственный сабвуфер. Вы можете купить наборы или начать с нуля — что вам больше подходит.
Прежде чем я перейду к 20 проектам самодельных сабвуферов, которые я подготовил, позвольте мне сказать следующее: большинство этих сабвуферов не предназначены для жизни в квартире. Убедитесь, что у вас достаточно места, прежде чем начать строить один из них.
Вы готовы строить? Давайте начнем
Вот первый самодельный сабвуфер в нашем списке, создатель этого урока покажет вам, как сделать рабочий сабвуфер своими руками. Этот сабвуфер имеет встроенный усилитель для тех из вас, кто любит настраивать и регулировать низкие, высокие и другие параметры.
Щелкните для получения более подробной информации
В отличие от предыдущего, в этом сабвуфере установлены два динамика, что обещает более мощный звук. Стоимость строительства данного проекта вполне доступна. Для изготовления вам понадобятся шурупы, плиты МДФ, дрель, электролобзик и пара других материалов и инструментов.
Нажмите, чтобы узнать подробнее
Это универсальное руководство, в котором показано, как собрать не только сабвуфер, но и Bluetooth-динамик. Прошли те времена, когда ваши песни звучали без басов из-за ужасных динамиков. Проверьте этот проект, создайте его и поблагодарите меня позже.
Нажмите, чтобы получить более подробную информацию
Если вам нужно собрать домашний сабвуфер, не тратя слишком много, вам следует ознакомиться с этим руководством, здесь создатель показывает, как он смог сделать удивительно выдающийся сабвуфер со старым компьютерным блоком питания, автомобильным усилителем, драйвером сабвуфера и некоторыми другими инструментами и материалами.
Щелкните для получения более подробной информации
Этот портированный сабвуфер был разработан на базе Tang Band W6-11396,5-дюймовый драйвер сабвуфера SIF в корпусе с фазоинвертором с задним портом.
Он приспособлен для получения отличной производительности для небольшого, но мощного сабвуфера. Видеоурок покажет вам весь процесс сборки.
Вот еще одно руководство, которое стоит проверить. В этом проекте создатель потратил время на сборку рамы сабвуфера, а затем приступил к установке динамика. Процесс может занять некоторое время, но в конце концов он того стоит, когда вы играете свои любимые песни с красивыми басовыми партиями.
Что, если я скажу, что вы можете собрать работающий сабвуфер всего за 23 доллара, и он будет звучать так же круто, как динамик за 400 долларов, который вы собираетесь купить? Посмотрите этот видеоурок, в котором создатель находит время, чтобы объяснить пошаговый процесс создания дешевого сабвуфера без больших затрат.
Для этой сборки вам понадобится древесина грецкого ореха, создатель начинает процесс изготовления, вырезая детали из куска пиломатериала. Остальная часть проекта включает в себя создание отверстия для динамика перед сборкой всей детали. Процесс создания может быть непростым для абсолютных новичков, но я уверен, что вы справитесь с этим, если приложите к этому усилия.
Вот еще один проект сабвуфера. Этот проект в основном включает в себя сбор нескольких материалов в Интернете и объединение их всех вместе, создавая идеальный сабвуфер для вашего автомобиля, дома, офиса и практически где угодно. Вам нужно будет потратить около 25 долларов на материалы для этой сборки, хотя стоимость может варьироваться в зависимости от того, что у вас уже есть в вашем гараже.
Щелкните для получения более подробной информации
Звуковая система своими рукамиЭто полноценная аудиосистема, которую можно сделать своими руками, которую можно использовать в своей комнате. Это большой проект, который может занять некоторое время. Для сборки вам понадобятся (2x) 6,5-дюймовые вуферы, (2x) 2-дюймовые твитеры, деревянно-виниловая пленка (45 см x 150 см), кабель 18 AWG и другие материалы.
Процесс изготовления начинается с проектирования и измерения всех динамиков и деталей, затем вам нужно будет собрать детали и выполнить внутреннюю проводку. Всю сборку можно увидеть, нажав
по ссылке ниже.
Нажмите, чтобы получить более подробную информацию
Вы узнаете, как собрать этот 12-дюймовый корпус активного сабвуфера с направленным вниз портом, используя 280-ваттный усилитель класса D. Он настроен на 35 Гц, басы сильные, без шума порта. Усилитель стабилен и греется очень мало. Я очень рекомендую эту сборку, если вы ищете что-то очень профессиональное.
Процесс изготовления довольно прост для наблюдения.
Щелкните для получения более подробной информации
Ди-джеи, выступающие на концертах, обычно имеют деньги, чтобы приобрести систему профессионального уровня. Если вы начинаете, вы не можете. Но в любом случае, стоит построить свой собственный. Сборка этого сабвуфера будет стоить около 600 долларов. Являетесь ли вы опытным ди-джеем или просто новичком, вы сможете использовать эту информацию для создания собственного сабвуфера.
Щелкните, чтобы получить более подробную информацию
Этот сабвуфер на самом деле больше, чем большинство сабвуферов, представленных на этой странице, вам следует изучить это руководство, если у вас большая гостиная или спальня и вы хотите получить лучшее из вашего самодельного сабвуфера.
Создатель указывает список вырезок и другие шаги, необходимые для изготовления этого сабвуфера. Мне нравится, что это экономично и понятно.
Это руководство предназначено для людей, которые в прошлом собирали сабвуфер своими руками или любым другим способом, но он был недостаточно громким. Вот руководство, которое покажет вам, как сделать сабвуфер небольшого размера, но очень громкий. Первое, что нужно сделать, это составить план, а затем последуют другие вещи. Материалы и инструменты, используемые для этой сборки, легко достать. Я очень рекомендую это руководство по созданию сабвуфера своими руками.
В этом проекте используется усилитель мощности Yiroshi MK5 для управления двумя 12-дюймовыми сабвуферами ROSKFORDFOSGATE P3D4.
Мне больше всего нравится в этом сабвуфере светодиодная подсветка, которая загорается, когда динамик включен, это создаст потрясающую атмосферу в вашей комнате. Этот процесс может занять некоторое время, но, в конце концов, оно того стоит
Изготовление этого мини-сабвуфера совершенно умопомрачительно, учитывая его небольшие размеры. Процесс начинается с того, что создатель показывает размеры всей рамы, не стесняйтесь настраивать размеры в соответствии с вашими потребностями.После сборки рамы вам нужно будет установить компоненты, из которых состоит мини-сабвуфер, более подробную информацию можно получить найдено в видео-уроке.
Если вы хотите установить сабвуфер в свой автомобиль, но вам не нравится идея с громоздкой квадратной коробкой в багажнике, почему бы не изготовить специальный корпус из стекловолокна, который будет повторять форму багажника.
интерьер и внешний вид установлен на заводе?
Работа со стекловолокном не очень сложна и может дать отличные результаты, когда вам нужен корпус сложной или нестандартной формы. Создатель покажет вам, что вам нужно сделать, чтобы создать собственный корпус сабвуфера, который выглядит так, как будто он был в вашем автомобиле.
Щелкните для получения более подробной информации
Инфразвук – это звук, частота которого ниже 20 Гц (Герц) или циклов в секунду, «нормального» предела человеческого слуха. В этом учебном пособии вы узнаете, как собрать инфразвуковой сабвуфер, полностью безопасный для использования дома или в офисе.
Щелкните для получения более подробной информации
Единственным недостатком этого является беспокойство о том, что кофе выльется из чашки во время воспроизведения любимой песни с помощью этого сабвуфера.
zendesk.com/hc/en-us/articles/217201737-Doubling-Power-vs-Doubling-Output
Я собираюсь попробовать использовать его с моей системой домашнего кинотеатра на 3 Ом мощностью 1000 Вт. Так что думаю все получится. Пожалуйста, держи меня в своих молитвах!? Лол, если у вас есть какая-либо информация, которую я должен иметь, пожалуйста, не стесняйтесь обращаться ко мне. Мой адрес электронной почты доступен, я думаю. Еще раз спасибо за вашу информацию.
