Губки для слесарных тисков своими руками

Здравствуйте,
в данной публикации представляю свой вариант изготовления своими руками сменных пластин для губок слесарных тисков.

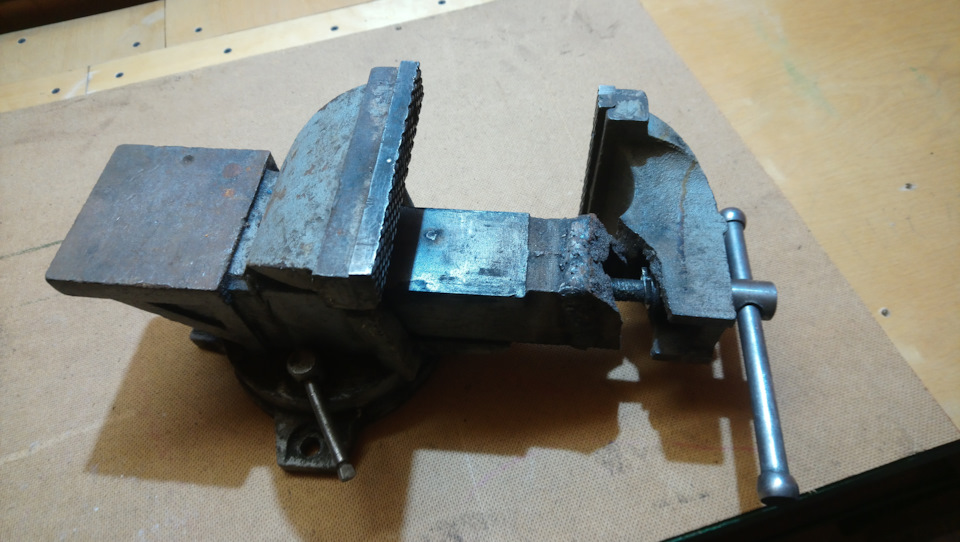

После многих лет эксплуатации, ещё советских и очень качественных тисков, сменные пластины, расположенные на подвижной и неподвижной губках, пришли в полную негодность.

Пришлось задуматься об их замене, и я встал перед выбором — купить, заказать их изготовление, или сделать самому.

Купить копию не получилось, заказывать станочнику не очень хотелось, поэтому решил изготовить самостоятельно.

Исходя из полученного размера, при полностью сжатых тисочных губках.

А так же от размера головок выбранных винтов крепления, определился с будущими размерами сменных пластин и соответственно, с выбором материала для их изготовления.

Прикинул — если делать из какого-либо металлического бруска, то опять же нужно будет обращаться к станочнику, если делать из слоёного пакета различных полос — при сварке уведёт, да и ручной обработки много, поэтому выбор пал на 14 мм квадрат.

Плюс применения квадрата в том, что после соединения, заготовка получается сразу в нужном размере — в плане конфигурации, не требуя дополнительной капитальной обработки.

Изготовление:

От приготовленного квадрата отрезал четыре заготовки, длиной несколько большей необходимой, что нужно учитывать в дальнейшем, при разметке отверстий.

От соединения заготовок квадрата между собой только электросваркой, решил отказаться, из-за высокой вероятности нарушения целостности шва при нагрузке, поэтому предпочёл другой вариант.

Покажу выбранный мной способ, на примере изготовления одной из сменных пластин.

Вначале, на одной из заготовок приготовленных квадратов, сделал разметку четырёх отверстий, учитывая будущее расположение винтов крепления к тисочным губкам.

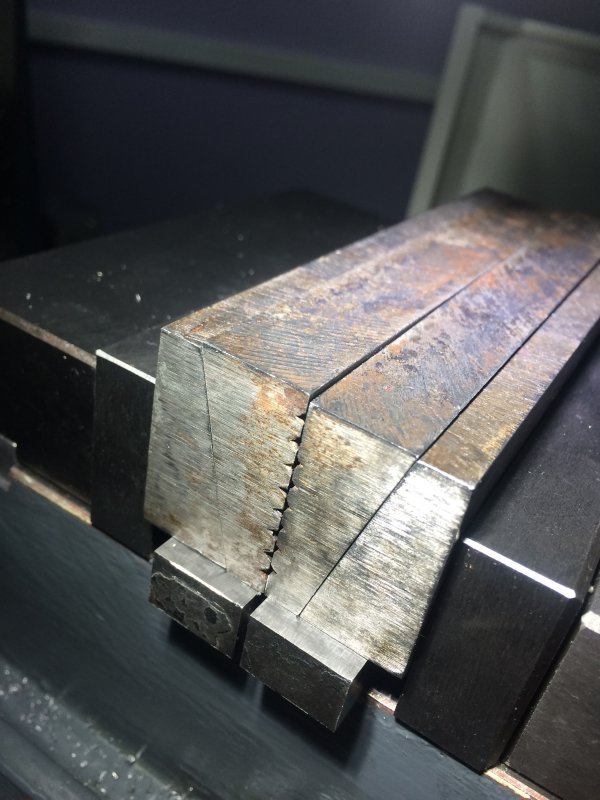

А далее, по краям, двумя струбцинами выровнял приготовленные два квадрата в одной плоскости, а третьей струбциной, сжал их между собой.
Сделал, по ранее выполненной разметке, два крайних глухих отверстия, сверлом 6,7 мм.

И не снимая струбцин, нарезал резьбу М8.

Ввернул приготовленные болты подходящей длины.

И освободив на начальном этапе заготовку от струбцин, изготовил оставшиеся резьбовые отверстия.



От болтов отрезал лишнее, заподлицо с плоскостью заготовки.


Далее нужно заклинить ввёрнутые винты дополнительными штифтами и прихватить обрезанные торцы электросваркой, предварительно стянув заготовки между собой струбциной.

После окончательного соединения квадратов, заготовку обрезал на необходимую длину, в моём случае этот размер составил 140 мм.

Далее в обеих губках тисков восстановил резьбовые отверстия.

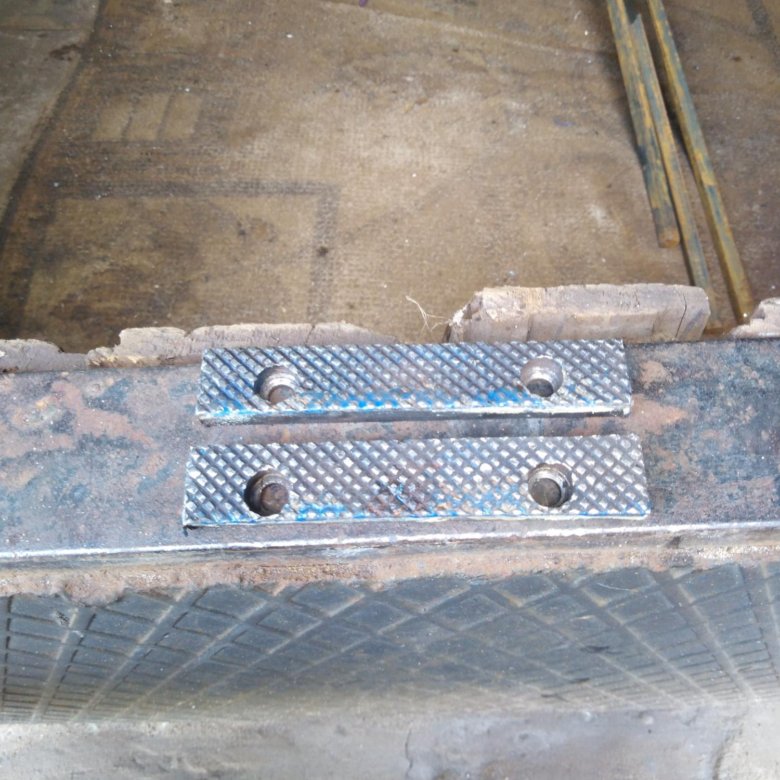

А после предварительной примерки пластин в тисках, разметил и просверлил отверстия для их крепления, учитывая, что прижим должен осуществляться не только по плоскости, но и плотно опираясь на нижние полки губок.




И хотя особой нужды в насечках на изготовленных пластинах у меня не было, я всё — же решил опробовать несколько иной способ их изготовления, в отличии от распространённого варианта нанесения и широко представленного в разных видео на «YouTube», а именно болгаркой с тонким отрезным кругом.

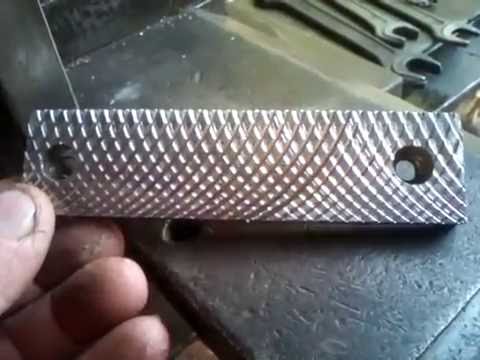

Для этого на изготовленных пластинах, разметочным штангельциркулем нанёс разметку шагом 2 мм по горизонтали, и с шагом 3,5 мм по вертикали.

По разметке накернил центра в шахматном порядке.

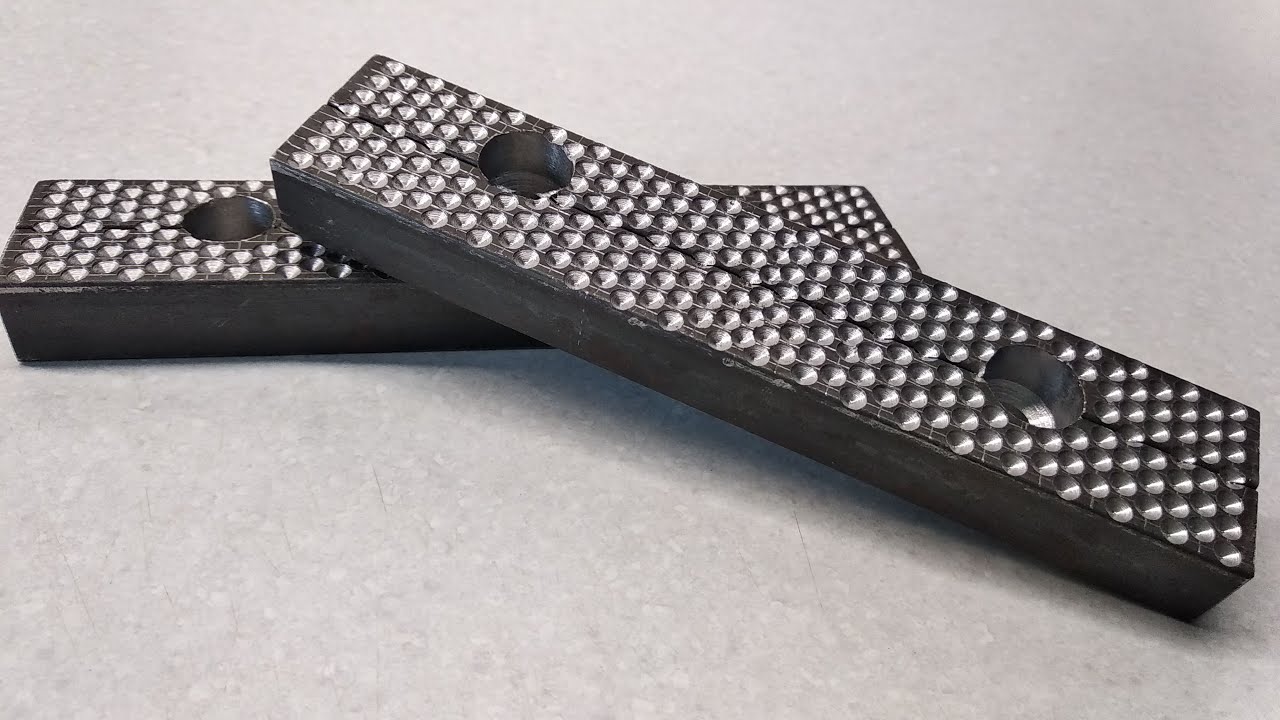

И сверлом Ø 3,5 мм сделал лунки на фиксированную глубину, рассудив, что по этим лункам, несложно будет восстановить такую насечку, по мере необходимости.

Результатом остался полностью доволен, и тиски, наконец, снова в деле! Кстати, ранее купленные, новые, прослужили всего лишь месяц!

На этом всё.
Удачи!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Слесарные тиски своими руками — часть 2

В данной статье рассматривается окончание по изготовлению слесарных тисков своими руками.
Начало здесь — Часть 1

Во второй части по самостоятельному изготовлению слесарных тисков будет:
— установка губок с нарезкой от скольжения
— установка торцевой заглушки с винтом и воротом
— крепежные отверстия в подошве тисков

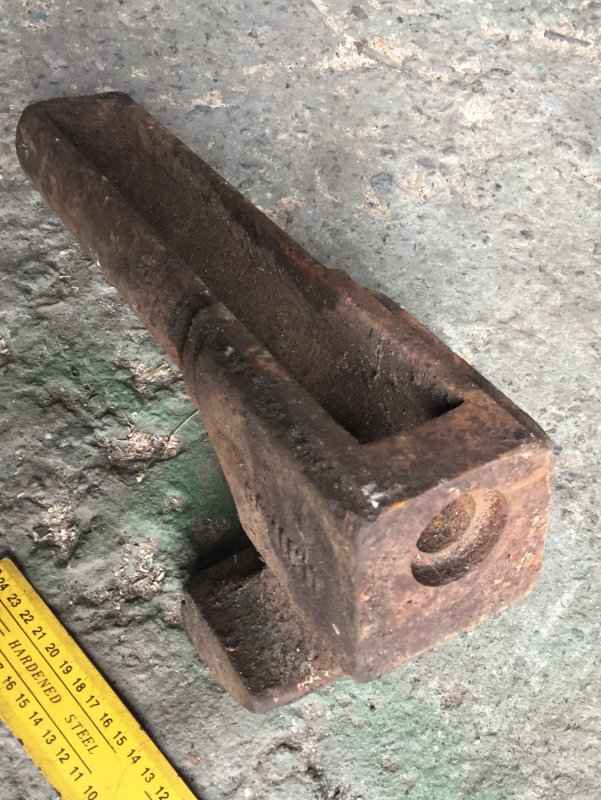

В качестве винта использовалась шпилька 20мм. По длине отрезал ее таким образом чтобы она не выступала спереди, а сзади (сто стороны ворота) выступала на расстояние ширины опорного подшипника и гайки на 20.

Как говорилось ранее, я не планировал крепить опорную площадку для винта сваркой.
По этой причине я взял отрезок полосы толщиной 10мм (из которой делал и губки для тисков) и вырезал из нее опорную площадку.
В ней напротив внутренней гайки в которую должна будет вкручиваться шпилька сделал отверстие 20мм с небольшим. Отверстие сверлил ступенчатым сверлом.

Затем на вкрученную шпильку наложил эту площадку и закрепив ее к тискам зажимами сделат 4 отверстия диаметром 4мм.
Эти отверстия на тисках рассверлил до диаметра 6,5мм, а в опорной площадке — 5мм и нарезал там резьбу 6мм. К сожалению сразу попался некачественный метчик и он обломался. Пришлось сверлить еще одно отверстие рядом.

Эту площадку потом прогрунтовал.

Собирал вал тисков таким образом:
— на самый край шпильки накрутил гайку 20мм и приварил сваркой. С другого края шпильки также сделал отверстие 4мм для установки шплинта после окончательной сборки тисков

— вторую такую же гайку рассверлил сверлом 21мм и приварил боком — для ворота.
— надел опорный подшипник 20мм
— установил опорную площадку
— далее надел шайбу 20мм
После установки шайбы на шпильке отметил точку которую рассверлил сверлом 4мм и туда вставил шплинт.

Получившуюся конструкцию вставил в тиски и закрепил опорную площадку болтиками 6мм.

После этого вкрутил шпильку в длинную гайку приваренную в ответной части тисков.

В качестве ворота использовал отрезок прута диаметром 20мм и длиной 360мм.
В качестве стопоров использовал те же шплинты по краям ворота.

В качестве губок использовал отрезки полосы толщиной 10мм. Сами губки имеют размер 150х50мм.

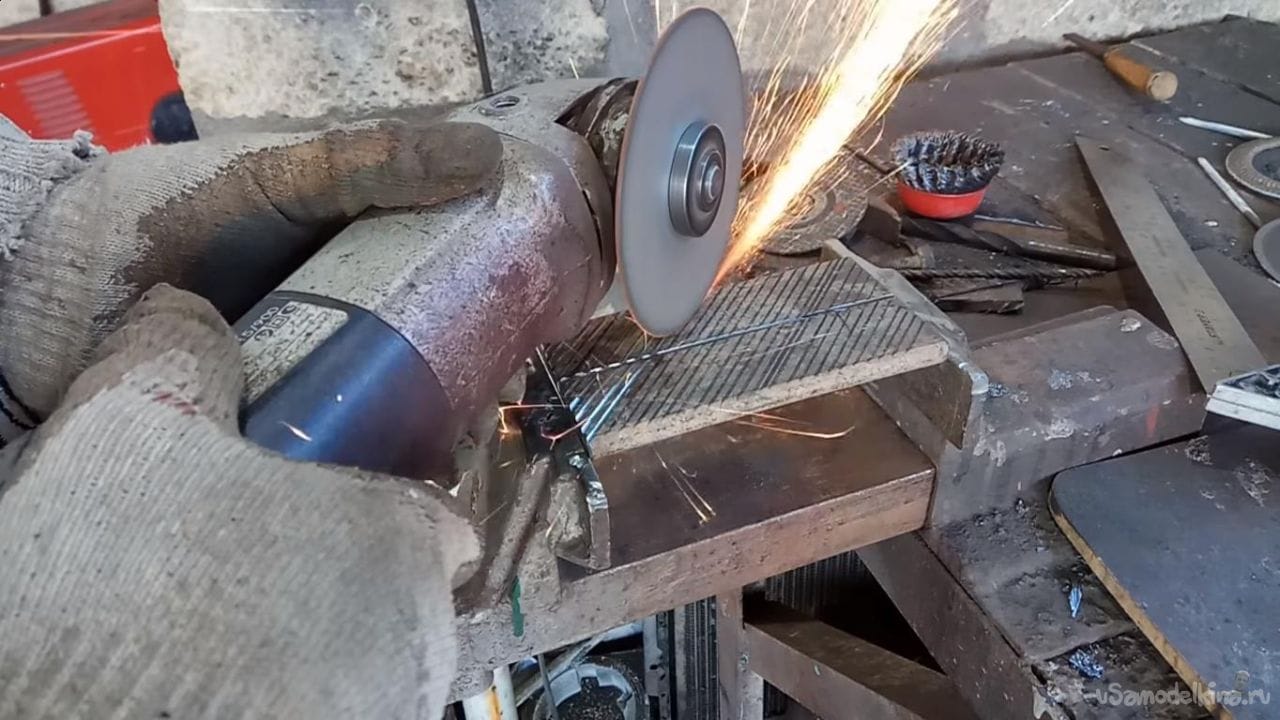

Их порезал болгаркой наклонными бороздами, а по центру одной из губок сделал треугольный вырез для установки круглых заготовок в вертикальное положение.

В подошве с каждой стороны сделал крепежные отверстия:
— 3 отверстия диаметром 10мм и
— 2 отверстия диаметром 8мм

Общий вылет получился 220мм. Причем если не ставить стопорный шплинт на конце шпильки, то рабочий вылет будет 250мм без ущерба зажима губок тисков.

Небольшое видео по окончанию сборки тисков.

назначение инструмента, слесарные и станочные виды, изготовление своими руками

Разновидности слесарных тисков

В целом все тиски можно разделить на две группы:

1. Поворотные. Их механизм устроен так, что обрабатываемую деталь можно повернуть в нужную сторону, не вынимая из зажима тисков. Такие модели наиболее часто используются на станках при сверлении деталей. Поворотные тиски часто содержат наковальню, за счёт которой возрастает их прочность и расширяется круг выполняемых действий. Наковальня имеет разную длину и ширину, в зависимости от модели тисков.
2. Неповоротные. В таких тисках обрабатываемая деталь плотно фиксируется зажимом и остаётся в статичном положении в течение всего периода работы.

Более узкая градация разделяет тиски по типу специализации:

• Ручные — компактные тески небольшого размера. Их можно удерживать руками. Применяются такие тиски при работе с деталями небольшого размера. Имеется два вида ручных тисков:

  • Оснащённые рычагами. Это небольшие тиски, по форме напоминающие плоскогубцы с зажимом. Регулируя фиксатор, состоящий из двух рычагов, можно устанавливать ширину зазора для удерживаемой между губками детали.
  • Оснащены губками, которые сходятся между собой за счёт вращения рукоятки. В основании таких щипцов имеется специальная присоска, с помощью которой тиски легко фиксируются на гладкой поверхности и остаются в неподвижном положении во время обработки детали или заготовки.

Если предстоит работа с хрупкими малогабаритными деталями, лучше приобрести тески, пластины которых будут покрыты мягким материалом, что предохранит заготовку от случайного повреждения при сильном зажиме. Самый лучший вариант таких тисков — это те, у которых имеется наименьший люфт при разведённых губках.

Ручные слесарные тиски могут быть поворотными и неповоротными. Их можно просто ставить на стол, плотно фиксируя к его поверхности, а можно прикрепить сбоку за счёт крепёжного механизма.

• Стуловые. Были так названы благодаря тому, что их крепили на основание, по форме напоминающее стул. Сейчас их устанавливают на металлические верстаки. Такие тиски используются при проведении тяжёлых работ с применением силы: когда нужно согнуть детали, что-то расплющить или расклепать. Особенность стуловых тисков — способ развода губок. Подвижная пластина отодвигается от статичной по дуге. Неподвижная пластина снабжена лапой для более плотной фиксации. Стуловые тиски часто снабжены наковальней. Модели подвижны, их можно поворачивать в нужную сторону.
• Параллельные. Особенность этих тисков в том, что его губки раздвигаются равномерно. Подвижная пластина отодвигается от статичной губки параллельно без скачков. Размер детали, которая будет подвергаться обработке, не влияет на то, какая именно пластина будет её фиксировать.

Конструкция тисков устроена так, что оборудование можно устанавливать на верстак и даже на пол. Параллельные модели тисков могут быть как неповоротными, так и поворотными. Их можно смещать на произвольный относительно основания угол. Такое их качество считается наиболее удобным при использовании.

Модели тисков со свободным ходом обеспечивают надёжную фиксацию обрабатываемой детали. Регулирование зазора между губками осуществляется за счёт поворота ручки-фиксатора. При движении ручки вверх освобождается подвижная пластина. Когда ручка опускается, наоборот, происходит фиксация заготовки. Закрепить её можно, повернув рукоятку в сторону.

Правильный выбор тисков

Чтобы определиться с покупкой тисков, нужно решить, в какой сфере они будут применяться и какого размера заготовки используются. При выборе слесарных тисков стоит помнить, что у них высокое усилие зажима, и заготовки из порошковых металлов не подойдут

Что касается столярных, то здесь особое внимание нужно обращать на равномерность выравнивания стержней и диаметр шнека

Если инструмент будет работать неравномерно, детали будут повреждаться. Станочные тиски обычно приобретаются для более твердых металлов

Главное, на что стоит обращать внимание, это их функциональность

Если выбор падает на ручные тиски, то важной деталью будет проверка тисков на ровность схождения губок. Если присутствует люфт, то есть вероятность будущих проблем при использовании инструмента

На синусные тиски выбор может пасть, если детали подвергаются сложной обработке. Именно они поддерживают деталь в нескольких плоскостях

Если присутствует люфт, то есть вероятность будущих проблем при использовании инструмента. На синусные тиски выбор может пасть, если детали подвергаются сложной обработке. Именно они поддерживают деталь в нескольких плоскостях.

Чего ждать от самодельщины

Описанное приспособление, конечно, временное – все его детали довольно быстро размочаливаются, даже если дерево жмет дерево. Поэтому займемся вначале вопросом: какие самодельные тиски стоит изготавливать?

Зажимных приспособлений самого разного рода в технике используется неисчислимое множество; патенты на них насчитываются тысячами и десятками тысяч. Самостоятельно имеет смысл делать тиски, во-первых, наиболее употребительные. Во-вторых, не требующие для изготовления специальных материалов, производственного оборудования и сложных технологий.

Обычные слесарные тиски (поз. 1 на рис.) придется делать неповоротными. В противном случае придется искать либо готовую пару шейка-юбка (см. далее), которую к тому же может увести при сборке сваркой, либо возможности воспользоваться шейпинговым станком (попросту – шейпингом). Которых на ходу осталось очень мало, трудо- и энергоемкую шейпинговую обработку все более вытесняют точные литье, штамповка и роботы.

Разновидности тисков

Переставные (мобильные) мини-тиски, поз. 2, вроде бы проще, но для их изготовления необходимы особо качественные и, соотв., трудно обрабатываемые материалы. Дело в том, что усилие прижима ручных тисков определяется мускульной силой работника. А поперечное сечение деталей тисков с уменьшением их размеров падает по квадратичному закону, т.е. быстро. Лапы чаще всего обламываются как раз у мини-тисков. Однако расширить их функциональные возможности своими силами как раз несложно, см. далее.

Обычные столярные тиски, поз. 3, входят в состав столярного верстака и без него неработоспособны. Но далее мы рассмотрим, как изготовить тиски Моксона для работы по дереву, превращающие любой рабочий стол (в т.ч. хоть письменный) в практически полноценный столярный верстак.

Вот что действительно стоит сделать самостоятельно домашнему мастеру, так это однокоординатные станочные тиски (простой неповоротный стол) к сверлильному станку, поз. 4. Они же могут использоваться самостоятельно (отдельно от станка) для самых разнообразных работ. Материал для станочных станков годится обычный имеющийся в широкой продаже; работы по изготовлению станочных тисков, не уступающих фирменным, требуется буквально всего ничего.

Ювелирные тиски ручные (поз. 5) и настольные (поз. 6) – удобнейшие штуки для мелких точных работ. Но увы – для их изготовления нужны спецматериалы и оборудование, которое есть на всяком машиностроительном заводе общего профиля. В домашних условиях можно сделать неплохие заменители тисков-«лягушек», поз. 7, которые, кстати, часто входят в комплект настольных ювелирных тисков, поз. 8.

А вот с угловыми тисками (поз. 9) для зажима деталей, соединяемых под углом, дело, как говорится, глухо. Сделать их подобие своими руками возможно (поз. 10), но, во-первых, оказывается, что обеспечить зажим уже под фиксированным углом точно 90 градусов очень сложно, а если удалось, то угол потом быстро «плывет». О самодельных угловых тисках с регулируемым углом зажима и говорить не стоит. То же касается 2-3 координатных ручных станочных тисков (поз. 11-14) и, напр., приспособлений для вязания рыболовных мушек (поз. 15), которые уже не тиски, а узко специализированный станок.

Как выбрать тиски

При выборе тисков учитывается сфера их применения и размеры заготовок, которые планируется в них устанавливать.

– предполагают повышенное усилие зажима при обработке деталей, поэтому предпочтительны жесткие модели из стали, а не из порошкового металла.

• Ходовой винт с треугольной метрической резьбой быстро изнашивается, а усилия зажима недостаточно для обработки габаритных заготовок.
• Вес конструкции косвенно характеризует его прочность.
• Для обработки деталей в вертикальном положении выбираются модернизированные слесарные тиски. Их основание вращается на 360°. Чаще оснащены увеличенной наковальней.
• Для круглых заготовок предпочтительны модели, корпус которых оснащен призмами. Эти тиски чаще применяются с ползунком.

– обращайте внимание на диаметр шнека и равномерность выравнивания стержней. Предполагается параллельное движение при вкручивании

Если инструмент идет неравномерно, риск повреждения заготовок увеличивается.
Дополнительно осматриваются накладки зажимов, при выборе проверяются на куске пластика

Важно, чтобы не оставалось следов и вмятин на поверхности.
В моделях с верстаком или станиной визуально проверяется ровность плоскости. Для этого нужно встать таким образом, чтобы ближайший угол станины оказался на уровне глаз – изъяны становятся заметными, когда плоскость выглядит как струна.
Фронтальные тиски доступны лишь с винтовым механизмом и направляющим стержнем

Стоит продумать, удобно ли это для текущих эксплуатационных нужд.

– выбираются для обработки материалов повышенной жесткости, поэтому в приоритете находится функциональность.

• Губки для фиксации заготовки меньшей высоты, чем в других типах.
• По сравнению со слесарными тисками конструкция является более жесткой.
• Инструмент крепит деталь под конкретным углом и поддерживает поворачивание вокруг вертикальной оси.

При выборе учитывается материал, из которого изготовлен инструмент. Предпочтительны модели из закаленной стали.

Если подобный вариант не укладывается в бюджет, старайтесь выбрать устройство со стальными подвижными деталями, так как они подвержены наибольшему износу.

Важна антикоррозийная обработка инструмента – покрытие чаще всего наносится на резьбовые детали, но встречается и цельное.

Двойные станочные

– поддерживают одновременную обработку нескольких деталей, но для постоянной бытовой эксплуатации неудобны.

Синусные

– используются при сложной обработке деталей. Они поддерживают уклон крепления детали в нескольких взаимноперпендикулярных плоскостях.

– при выборе стоит проверить параллельность губок, качество схождения и размер зазора.

• Люфт рукоятки – признак инструмента, с которым будут сложности.
• Ширина рабочего зазора в открытом состоянии – параметр, определяющий, войдет ли заготовка в инструмент. Зазор в ручных моделях, как правило, небольшой, поэтому стоит тщательно примерять габариты.
• Проверьте, оставляют ли зубцы вмятины на мягком металле. В таком случае предпочтителен инструмент с меньшей высотой резьбы зажимов.

Поворотная основа фиксации инструмента удобна в работе, но снижает жесткость конструкции. Механизм поворота – самое слабое звено инструмента, поэтому такая функциональность выбирается только в случаях, когда без нее работа невозможна.

При выборе стоит определить величину угла, который чаще требуется во время работ. Доступны вариации с минимальным углом поворота и модели, вращающиеся на 180 или 360 градусов.

Статичные модели надежнее, но подбор точки крепления затрудняется параметрами верстака. С нестандартными заготовками чаще используются дополнительные устройства для фиксации: наживление с помощью болтов или захват струбциной.

Недостатки использования

Наименее прочным по сравнению с изделиями из стали, являются тиски, выполненные из чугуна. Их износостойкость намного ниже.

Другие возможные недостатки связаны с индивидуальными конструктивными и функциональными особенностями разных тисков:

• как правило, имеют небольшой люфт;
• при работе пластины могут смещаться и их можно выровнять, только используя специальные инструменты;
• стопорные шайбы, входящие в состав конструкции тисков, быстро изнашиваются и требуют частой замены;
• трудно удерживать между пластинами большие по длине детали.

Недостатки стуловых тисков:

• недостаточная прочность крепления тисков на верстаке;
• из-за того, что рабочие поверхности пластин не при всех положениях находятся параллельно друг другу, узкие заготовки при зажиме можно зафиксировать только с помощью верхних губок. Удерживание широких предметов возможно лишь посредством нижних пластин;
• на деталях могут оставаться вмятины, если давление при их фиксации будет слишком сильным;
• за счёт открытого винта, его вращающаяся часть очень быстро подвергается загрязнению, и тиски могут быстро выйти из строя.

Недостатки ручных моделей:

• за счёт малого разбега и ширины пластин, такими тесками нельзя удерживать и обрабатывать большие детали;
• зажим большинства ручных тисков может повреждать детали, оставляя на них вмятины и царапины;
• ограничивает свободу движений. Тиски приходится удерживать в руках, производя манипуляции с деталями свободной рукой;
• без использования специальных приспособлений невозможно осуществлять работу под углом;
• практически невозможно удержать крупную заготовку в неподвижном положении.

Стуловые тиски

Стуловые тиски служат для крепления обрабатываемых заготовок и деталей, подвергаемых сильным ударам (например, при рубке). Стуловые тиски обладают большой прочностью. Обрабатываемая деталь зажимается между неподвижной 1 и подвижной 2 чугунными губками, имеющими по концам крестообразную насечку. При вращении рукоятки 3 против часовой стрелки винт 4 освобождает подвижную губку, и она под воздействием пластинчатой пружины 7 отходит от неподвижной губки, поворачиваясь вокруг оси 5. При вращении рукоятки 3 по часовой стрелке подвижная губка приближается к неподвижной, прочно зажимая деталь. Планки 6 я 8, а также стержень 9 служат для крепления тисков к верстаку. Для регулирования высоты расположения тисков можно установить подкладку под планку в. Недостаток стуловых тисков заключается в том, что деталь обычно зажимается между краями губок, а не между их плоскостями. Поэтому на деталях с чисто обработанными поверхностями остаются вмятины. Параллельные тиски могут быть неповоротными (тип 1) и поворотными (тип II). Поворотные тиски более пригодны для выполнения сложных работ, так как обладают хорошей подвижностью, позволяющей устанавливать изделие в удобное для обработки положение. Параллельные тиски устойчивы в работе, губки их зажимают деталь всей плоскостью н не портят обработанных поверхностей. Однако эти тиски плохо выдерживают ударные нагрузки и расшатываются. Поэтому на них не рекомендуется выполнять работы, связанные с необходимостью наносить сильные удары.

У поворотных тисков нижнюю часть (подушку) 8 прикрепляют болтами к верстаку. На подушке вокруг болта 10 вращается корпус 5 тисков с неподвижной губкой 3. Когда тиски повернуты в нужное положение, их корпус закрепляют стопорным винтом 12. Во время поворота корпуса этот винт перемещается по кольцевому пазу 9 в подушке. При повороте рукоятки 7 винт 6 вращается в гайке 4, составляющей единое целое с корпусом 5. и перемещает подвижную губку /, связанную с винтом 6 стопорной пленкой //. Не поворотные параллельные тиски имеют такой же принцип действия.

Параллельные тиски.

Пневматические параллельные тиски

В пневматических параллельных тисках детали зажимаются с помощью клинового или какого-либо другого механизма, перемещающего подвижную губку под действием сжатого воздуха, давление которого может создать усилие зажатия до 30 кН (т. е. 3000 кгс). Пневматические тиски закрепляются на специальной подставке 9. Воздух подводится под резиновую мембрану 8, которая через нажимной диск 6 сообщает движение штоку 7. Шток, соединенный с клином 3, поднимается и перемещает фигурную гайку 4 н связанную с ней подвижную губку 1, зажимая заготовку (деталь) между губками 1 и 2 тисков. После прекращения подачи воздуха подвижная губка отходит от заготовки под действием пружины 5.

Пневматические тиски.

Перед началом работы на стуловых или параллельных тисках следует проверить крепление их к верстаку, а по окончании работы очистить тиски от стружки, развести губки н смазать резьбу и направляющие маслом. Закрепляя изделия в тисках, нельзя наносить удары по рукоятке, чтобы не сорвать резьбу винта. Губки тисков во время работы постепенно изнашиваются. Поэтому чугунные губки параллельных тисков снабжают сменными стальными пластинами 2 с крестообразной насечкой, а при обработке детален из мягких металлов либо с особенно чистыми поверхностями па пластины надевают алюминиевые, медные или свинцовые иягубнпки. Для стуловых тисков сменные пластины изготовляют из стали 50 и закаливают.

Специальные тиски. а — для обработки фасок; б — для обработки поршней.

Ручне тиски

Ручные тиски предназначены для закрепления небольших заготовок или деталей при выполнении различных слесарных операций, например, при сверлении или опиливании, если изделие неудобно или трудно удерживать руками, при правке полосового материала и т. д. Специальные тиски бывают самой разнообразной конструкции, которая зависит от формы обрабатываемой детали. В качестве примера на рисунке 7 показаны тиски с загнутыми губками, предназначенные для изготовления фасок, и тиски для обработки цилиндрических деталей (поршней).

У многих мужчин в собственной мастерской или гараже имеется огромное количество разных инструментов, механизмов, отвёрток, молотков и многих других нужных и необходимых деталей.

Среди всего этого многообразия обязательно будет присутствовать такое незамысловатое приспособление, как тиски. Без этого механизма трудно обойтись, выполняя работы разного вида и уровня сложности. У любого мастера на столе обязательно будет прикручен такой слесарный инструмент.

Как сделать самодельные тиски для столярных работ

Вследствие разнообразия запчастей, которые предлагает современный рынок, а также благодаря интернету, где можно найти большое количество чертежей с размерами, тиски своими руками изготовить абсолютно непроблематично. Сразу стоит отметить, что цена самодельного инструмента будет на порядок ниже стоимости готовых тисков.

Первое, что следует учитывать при изготовлении столярных тисков, – это то, что губки должны быть изготовлены из древесины мягких пород, что позволит избежать повреждения мягких деталей.

Чтобы работа была максимально удобной, тиски прикручивают к верстаку. Затем на неподвижной половине крепят простую мебельную гайку для последующего вкручивания шпильки. Последняя, в свою очередь, и будет отвечать за подвижность механизма. Следующий этап – это фиксация шайбы на подвижной губке и крепление воротка к рукоятке. Сами наконечники для губок можно сделать из простой фанеры.

Если нужно изготовить самодельные тиски для сверлильного станка своими руками, то следует выполнить разметку деталей, после чего вырезать три одинаковых бруса. Станину готовят из толстой доски либо же из трех листов фанеры. На двух неподвижных брусках сверлят по два вертикальных отверстия, на третьем – отверстие под шпильку, выполняющую роль зажимного механизма. Далее монтируют гайку в брус.

К концу шпильки приваривают маленький пятачок с четырьмя отверстиями для фиксации. Далее прикручивают шпильку к неподвижной губке, а ее конец – к подвижной. Саму же готовую конструкцию крепят на верстак.

Верстачные тиски своими руками в домашних условиях: видео, фото, схема

Подвидом столярных тисков, которые можно легко изготовить из дерева, являются тиски Моксона, или верстачные тиски, которые позволяют осуществлять фиксацию больших и габаритных досок, фанеры и панелей. При этом они не требуют обширной площади в мастерской, производят их из дерева. Для изготовления деревянных тисков своими руками потребуются:

С помощью схемы верстачные тиски можно изготовить своими руками в домашних условиях

• шпильки – 2 штуки;
• гайки – 4 штуки;
• доски – 3 штуки.

Последовательность работы:

1. Доски вырезают необходимого размера.
2. В неподвижной и подвижной частях сверлят по два отверстия.
3. На неподвижной детали в подготовленные отверстия вставляют гайки, которые предварительно смазывают клеем с двух сторон.
4. На краю шпильки приваривают вороток (с целью удобства) либо же приделывают ручку из дерева.
5. Станину для неподвижной части тисков из дерева своими руками можно изготовить в виде ступеньки.
6. Готовое изделие крепят к верстаку или к специальному столу. Для фиксации можно использовать как болты, так и саморезы.

Важным моментом в изготовлении деревянных тисков является то, что отверстия в неподвижной части должны быть меньшего размера, чем гайки, что предотвратит холостое прокручивание гайки в отверстии.

Устройство

Любые типы станочных тисков, даже однотипные, которые производятся в разных компаниях, могут существенно отличаться между собой функциональными возможностями.

Но какими бы не были эти приспособления, они всегда имеют следующие составляющие:

• два зажима, которые обеспечивают фиксацию обрабатываемой детали;
• планки, которые выполняют роль основания;
• пластины – рабочие элементы зажимов;
• винт с ручкой, благодаря которому возможно перемещать подвижную часть одного из зажимов;
• дополнительные детали.

Как выбрать

Тиски станочные имеют много видов и отличаются между собой качеством выполняемых работ и количеством разнообразных дополнительных функций

Поэтому при выборе такого оборудования важно внимательно осмотреть товар, а также при возможности проверить его

Советы по выбору

Выбор слесарного инструмента определяется его применением. В первую очередь, необходимо представлять различие так называемого бытового и профессионального инструмента.

Покупка дорогого слесарного инструмента, если использование его предполагается для нерегулярных бытовых ремонтно-монтажных работ, может оказаться неоправданно затратной. Конечно, в любом доме должен быть стандартный набор элементарных инструментов: молоток, пассатижи, разводной гаечный ключ или даже два, отвертка плоская и крестовая. Они могут быть полезны при мелких ремонтах – например, открутился регулировочный винт двери шкафа, испортилась кран-букса и прочих бытовых поломках.

Но для серьезной профессиональной деятельности такой инструментарий использовать ни в коем случае нельзя. Для профессионального инструмента разрабатывается специальная инструментальная сталь, что делает их более дорогими, но и повышает стойкость к износу. Кроме того, профессиональный инструмент отличается высоким качеством рукояток и не только в отношении материала, из которого они изготовлены, но и в отношении формы. Такой эргономичный инструмент не выскальзывает из руки, рукоятка ни в коем случае не прокручивается, она удобна и не натирает руку при длительном использовании со значительным усилием.

Он может выйти из строя при первом же использовании. Однако и слишком дорогой вряд ли стоит покупать. Затраты, как говорится, не окупятся, если приобретение будет месяцами лежать без дела.

Ниже можно ознакомиться со слесарными инструментами бренда “Сталь”.

Столярные

Столярные тиски Моксона придуманы для странствующих столяров и плотников. В Европе, США и Канаде это довольно-таки востребованная специальность: при тамошних ценах на пиломатериалы многие заказчики требуют, чтобы мастер работал при них по месту и малейшие обрезки, вплоть до опилок и стружки, оставлял хозяину. Пару тисков Моксона, что дает возможность работать с длинномерными материалами, можно возить в багажнике автомобиля, на велосипеде, скутере и носить с собой в сумке. Находку сразу оценили и любители – тиски Моксона позволяют быстро и обратимо превратить любой более-менее прочный стол в столярный верстак.

Внешний вид и способ крепления мобильных столярных тисков Моксона показаны слева и в центре на рис. Справа – устройство их любительского варианта для крепления к столу наглухо.

Внешний вид, крепление в рабочем положении и устройство столярных тисков Моксона

Тиски Моксона породили множество модификаций. Чертежи одной из них, очень простых и удобных столярных тисков всего из 3-х досок и пары струбцин, приведены на рис. далее. Правда, на самом деле понадобятся еще 2 короткие струбцины, для крепления тисков к столу. Лишние 4 струбцины (тоже не очень дешевое удовольствие в наше время) любителю могут оказаться накладны. Но для столяра – ИП-индивидуала, работающего по вызову такие тиски находка, их разобранными можно носить с собой в обычной вещевой сумке.

Чертежи самодельных простых столярных тисков

Какими по размеру и весу бывают тиски и где они применяются

Выпуск тисков продолжается по сегодняшний день, и одним из главных критериев выбора этих инструментов является их размер. От размера используемых инструментов зависит возможность фиксации соответствующих деталей. К примеру, зажать болт на «22» в маленьких устройствах попросту не получится, так как это не позволит сделать маленький ход губок. Аналогичная ситуация при использовании тисков большого размера. В таковых устройствах зафиксировать мелкую деталь возможно, но при малейшем усиленном воздействии, ее можно раздавить.

Именно поэтому сегодня производители выпускают стационарные зажимные устройства следующих размеров:

1. Маленькие — их вес достигает 8 кг. Размеры также не выходят за пределы таких значений: высота — 140 мм, ход губок — 80 мм, длина — 290 мм
2. Средние — масса таковых устройств варьируется в пределах от 8 до 14 кг. Инструменты для фиксации заготовок не выходят за пределы габаритов: высота — 180 мм, ход губок — 125 мм, и длина — 372 мм
3. Большие — это специальные агрегаты, вес которых достигает 30 кг. Однако есть еще больше тиски, которые весят до 60 кг, но они применяются исключительно в промышленных условиях. Размеры больших инструментов находятся в пределах: длина — 458 мм, высота — 220 мм и ход губок — 160 мм

Одним из главных параметров рассматриваемых устройств является ход губок, от которого зависит возможность фиксации деталей разных размеров. Для домашнего гаража выбираются варианты из категории маленьких и средних устройств, что позволяет фиксировать заготовки разных размеров для последующей их обработки.

Это интересно! Тиски бывают поворотные и не поворотные. Поворотные модели оснащены двойной опорной пластиной, которая имеет свойство изменения угла расположения инструмента. Такие модели устройств позволяют закреплять к губкам заготовки разной длины.

Рекомендации по уходу

Чтобы инструмент прослужил как можно дольше, за ним нужно ухаживать:

1. Содержать детали, особенно те, что имеют резьбу, в чистоте. Для этого нужно протирать тиски мягкой тканью, очищая от пыли.
2. Периодически смазывать специальным маслом. Его наносят на винтовую часть и на резьбу пластин, и на все подвижные детали тисков. После этого их нужно сомкнуть и опять разомкнуть.
3. Удалять пятна ржавчины. При её образовании на пятна наносят машинное масло и оставляют на несколько часов. Затем ржавчину очищают металлической губкой, смывают и протирают насухо с помощью мягкой ткани.

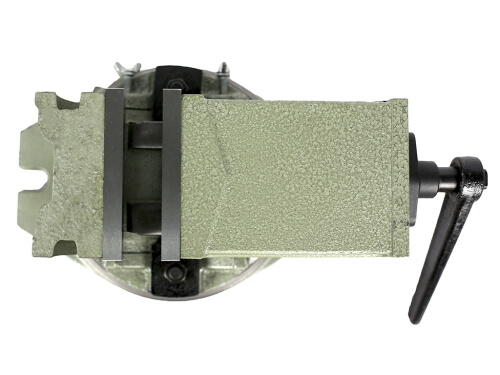

Сверлильные тиски

При работе на сверлильных станках тиски — основной аксессуар. Без них невозможно обеспечить надёжное удержание и точное позиционирование заготовки. И ассортимент тисков, рассчитанный на работу именно со сверлильными станками, у Wilton очень широк. Эти тиски относятся к высокоточным, общего использования.

Их задача — обеспечить только фиксацию заготовки, позиционировать её нужно будет вручную: крепление к основанию станка не предусмотрено. Но зато отшлифованные грани тисков позволяют установить их в любом требуемом положении: «на боку», «стоймя» и даже «губками вниз», а крестообразные пазы на губках помогут при фиксации «нестандартных» заготовок.

Такие модели особенно удобны и при «штучном» сверлении, когда постоянно приходится работать с совершенно разными деталями, а иногда ещё и снимать тиски со стола. Также в этой серии есть более лёгкая модель с расходом губок 63 мм.

Самодельные тиски — от столярных до слесарных

Каждый хозяин хочет иметь в своей мастерской удобные слесарные или столярные тиски. Это позволит в любое время обработать любые детали или заготовки из дерева или материала. С их помощью быстро выполняется резьба по деревянным заготовкам. Многие мастера заменяют данное приспособление струбцинами. Это немного неудобно, они могут время от времени соскальзывать, да и прикреплять их нужно только к бруску. Лучше иметь тиски, которые можно сделать даже самим в домашних условиях.

Слесарный зажимной инструмент обычно выполнен из металла. Самостоятельное их изготовление более трудоемко в сравнении с деревянными столярными вариантами. В следующем видео ролике подробно описаны все этапы по самостоятельному изготовлению тисков из металла:

Так как столярные фиксирующие устройства предназначены в основном для обработки древесины и других податливых материалов, то в их конструкции задействовано минимум металлических компонентов. Изготовить их намного проще из подручных материалов, и следующий видео ролик это продемонстрирует:

Если обратить внимание на столярные верстаки заводского изготовления с зажимным устройством, то они представляют собой корпус и подвижную планку. Последняя, в свою очередь, может перемещаться по двум направляющим

Инструмент нужно прикручивать винтами и специальными болтами к поверхности. Губки сделаны таким образом, что всегда можно крепить разные накладки: деревянные, пластмассовые или из другого мягкого материала. Рассмотрев принцип работы и устройство, вполне можно спроектировать самодельные столярные тисы.

Первым делом нужно подобрать и приобрести соответствующие детали. В качестве ходовых винтов можно использовать шпильки с резьбой. С ролью направляющих справятся отрезки труб малого диаметра или гладкая металлическая арматура (прут). Неподвижная губка может быть сделана из сосновой доски. Ее нужно прочно прибить к поверхности стола. Подвижную часть также изготавливают из доски соответствующих размеров. В досках сверлят отверстия под шпильки. Дополнительно губки могут быть укреплены металлической полосой. В зависимости от того, какие будут подобраны детали, можно изготовить тиски разного размера. Это позволит работать с досками любой длины и с деталями разных размеров и формы

Важно, чтобы во время работы данный инструмент был крепко прикреплен

Рассмотренные виды фиксирующих устройств незаменимы как в любой домашней мастерской, так и в производственных циклах. Настольные тиски довольно многофункциональны. Они могут быть столярными, слесарными или станочными. А размеры их варьируют от от крупных промышленных образцов до миниатюрных ручных вариантов. Для личного использования в продаже имеется большой ассортимент зажимных устройств. А при желании всегда модно изготовить тиски своими руками из подручных материалов.

Смазываем тиски для увеличения эксплуатационного ресурса

В процессе эксплуатации устройств можно столкнуться с такой проблемой, когда подвижная губка перемещается с необходимостью прикладывания больших усилий. Причины таковых последствий известны без специалистов — отсутствие смазочных веществ. В смазке нуждается ходовой винт со специальной резьбой. Когда смазка на поверхности винта имеется, то величина трения низкая, поэтому подвижная губка движется быстро и без прикладывания значительных усилий. При отсутствии смазки в тисках развиваются следующие процессы:

1. Увеличивается трение металлических частей, что влечет за собой ускоренный их износ
2. При трении выделяется тепловая энергия, которая также негативно влияет на ресурс инструмента
3. Появляется стружка, которая в итоге может привести к скалыванию трапециевидной резьбы ходового винта

Продолжать пользоваться тисками с таким дефектом не рекомендуется. Поэтому необходимо как можно быстрее осуществить внесение смазочных материалов на подвижные части. Для этого все виды тисков имеют способность разборки для внесения смазки. Чтобы смазать тиски, их первоначально следует разобрать. Делается это следующим образом:

1. Для начала необходимо развести губки на максимальное расстояние друг от друга, добившись того, чтобы подвижная часть отсоединилась от винта
2. Отсоединять тиски от верстака или стола при этом не нужно, если только в конструкции инструмента не предусмотрен ограничительный элемент. Этот элемент препятствует полному схождению подвижной части с винта. Такие ограничительные элементы присутствуют преимущественно на моделях тисков среднего и большого размера. Чтобы снять подвижную часть на таких устройствах, их понадобится отсоединить от верстака, после чего перевернуть, и выкрутить крепежный винт
3. Далее необходимо очистить поверхность винта от старой смазки и мелкой металлической пыли. Рекомендуется воспользоваться растворителем или бензином, чтобы очистить поверхность детали
4. Осмотреть винт на отсутствие признаков деформации
5. Аналогичная процедура проводится с резьбой на подвижной части. И только после этого можно вносить смазку
6. Равномерно распределив смазывающий материал по поверхности винта, необходимо установить подвижную часть на свое место, и прокрутить несколько раз до сжатия и разжимания губок
7. Можно еще раз снять подвижный элемент тисков, чтобы повторно нанести смазку на винт

В качестве смазывающего вещества можно использовать солидол, литол или обычное бытовое смазочное масло. После этого процедура по очистке и смазке тисков считается успешно завершенной, и можно почувствовать, насколько легче теперь перемещается рукоятка инструмента.

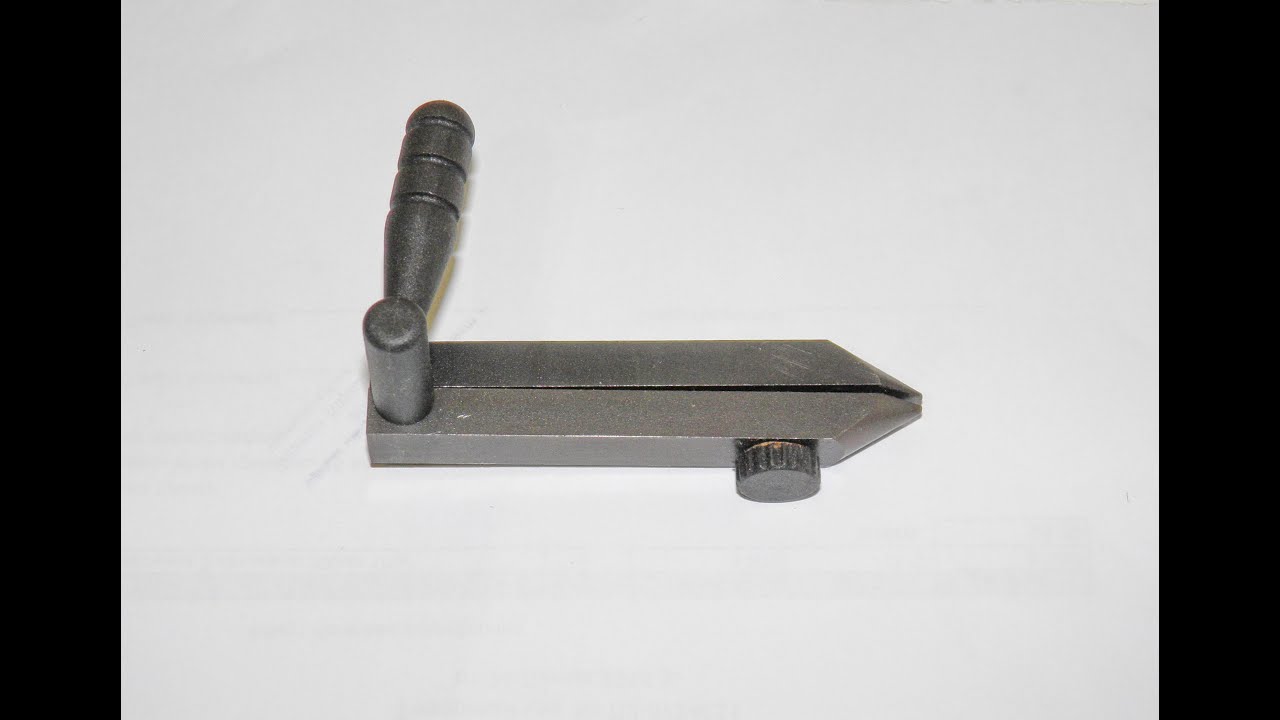

Рыбалка нахлыстом — Тиски своими руками

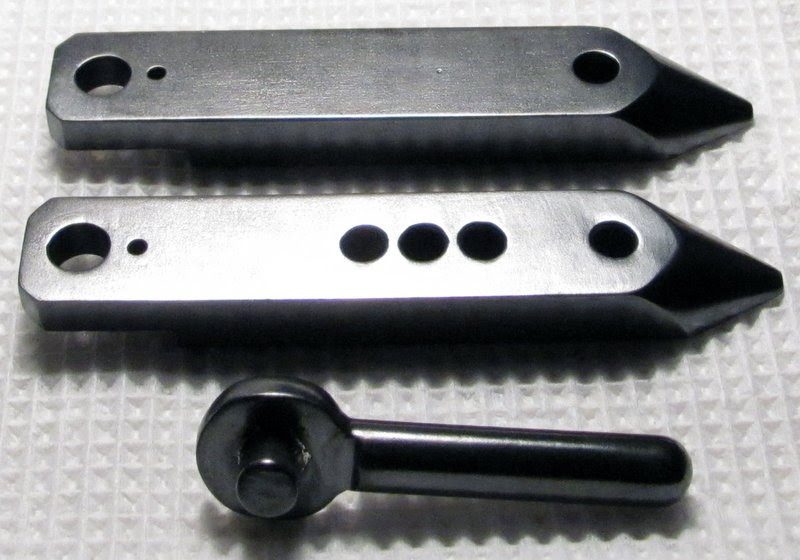

Губки
Для губок используем сталь ХВГ или любой другой заменитель типа ШХ15, 9ХС, Х12М, Х12Ф и др. Самая распространенный вид поставки сталей — это пруток. Поэтому опишу, как я делал из прутка диаметром 25 мм.
Пруток длиной 200 мм фрезеруем до получения бруска с размером сторон 13,5 Х 7. После чего разрезаем полученный брус пополам. Получаем две заготовки губок.
На плоскошлифовальном станке шлифуем заготовки попарно до тех пор и таким образом, чтобы при сложении их вместе (как сложены губки в тисках), они образовывали в сечении квадрат с одинаковыми сторонами. Например, 13,5 Х 13,5 мм.
Далее размечаем в передней губке места под будущие отверстия. Складываем губки вместе, выравниваем как можно точнее и зажимаем в слесарных тисках.
Используя сверло диаметром 5 мм. Сверлим отверстие под винт регулировки зазора насквозь в обеих губках. Этим же сверлом сверлим отверстие под винт затяжки, только сверло должно прошить переднюю губку и лишь немного войти в губку заднюю, оставив в ней только отпечаток своего конуса. В последствие это коническое углубление послужит центром для винта затяжки. Далее разбираем губки и сверлим отверстие в задней губке под винт крепления в лапке.
Нарезаем резьбу М 6 в соответствующих отверстиях. В передней губке должно получиться одно резьбовое отверстие, а в задней — два. В передней губке отверстие под винт регулировки зазора рассверливаем до диаметра 6 мм.
Далее собираем губки выровняв и стянув их любым винтом М6. Зажимаем в токарном станке с четырех-кулачковым патроном. Торцуем оба торца до необходимой общей длины губок. С заднего торца отступив 5-6 мм делаем небольшую проточку для резиновой шайбы.
Далее отдаем на закалку. Сталь ХВГ калят от температуры 820-840 градусов в масло. Отпуск низкий — 150-200 градусов. Твердость при этом должны получить 60-62 HRC. Если нагрев будут проводить в печи с окислительной средой (воздух) то перед нагревом желательно резьбовые отверстия в губках замазать какой-нить огнеупорной глиной, дабы защитить резьбу от окалины.
Чистим губки и проверяем наличие поводок после закалки. Если таковые имеются — повторяем операцию шлифовки на плоскошлифовальном станке.
Собираем губки и на точиле делаем грубую обдирку углов с торца, где должен быть конус. Это нужно для того, чтобы при вращении углы не крошили резец.
Конус точим в четырех-кулачковом патроне на токарном станке. Угол разворота суппорта (угол конуса) может быть 20-25 градусов. Тут кому как понравится. Рекомендую перед изготовлением вычертить на бумаге ваш конус и определиться с тем какая его длина и угол вам больше по душе.
Губки готовы.
Незабываем прочистить резьбовые отверстия от окалины и глины.
Общие размеры губок могут быть разными. В чертежах я указал 13 Х 13 мм. Эти размеры могут быть и меньше, а могут и больше. Все по желанию. Параметры конуса губок. как я уже сказал, тоже дело личное. В идеале хорошо сделать пару сменных губок для разных калибров мух, например, для сухой мелочи губки по тоньше и деликатнее, для стримеров погрубее и мощнее. И т.д.
Лапка.
Изготавливается из конструкционной низкоуглеродистой стали. Например Сталь 20 вполне сгодится. Пруток (заготовка) для тех размеров лапки, которые я привел в чертеже понадобится диаметром 30 мм.
В токарном станке выполняем все элементы, кроме скобы, в которой крепятся губки. Этот элемент выполняем на фрезерном станке. Поэтому общая длина заготовки должна быть примерно 200 мм, т.е. с технологической базой для закрепления в тисках фрезерного станка. Если фрезерный станок оборудован делительной головкой — это только плюс. В ней очень точно можно профрезеровать плоскости скобы.
Обращаем внимание на то, что скоба смещена относительно оси вращения лапки. Это нужно для того, чтобы при установки губок в скобу, их плоскость разъема совпала с осью вращения лапки. Поэтому, если вы будете использовать губки с другими размерами в сечении, чем в моих чертежах, лапку вам придется подкорректировать.
Я намеренно не стал показывать на чертеже лапку в изогнутом виде. Этот момент тоже очень сильно зависит от конечной геометрии ваших губок.
На моей лапке угол загиба примерно 45 градусов. Загиб лапки проводить в обычных слесарных тисках. Лапку обернуть перед зажатием каким-нибудь материалом, чтобы не помять ее тисками. Гнуть лучше всего ударами, через деревянную поставку. Опять, чтобы не оставлять вмятины. Перед загибом начертите на бумаге шаблон, с тем углом загиба, который вам понравится. Этот шаблон будете прикладывать к заготовке во время гибки и контролировать угол.
Вообще, первоочередная задача — это совмещение оси вращения лапки с цевьем крючка. Чтобы крючок не мотылялся при намотке. Хотя этот момент для кого-то может показаться абсолютно не принципиальным.
Поэтому на этот дисбаланс влияют несколько вещей: угол загиба лапки, расстояние от носика губок до отверстия крепления губок в лапке, и ширина загиба используемого крючка.
Отверстие в лапке для крепления губок специально предложено элептической формы. Это для того чтобы компенсировать дисбаланс, но только в небольших пределах.
Корпус и подшипники.
Корпус изготавливаем из стали 20 — стали 40.
Подшипники скольжения из маслянита, фторопласта, капрона… Если нет таких материалов, можно из бронзы.
После изготовления, запрессовать подшипники в корпус, и проконтролировать внутренний диаметр. В случае необходимости, раздать его разверткой. Только не шипкой. Ибо в прослабленном диаметре будет присутствовать болтанка вала.
Гайка, контргайка, ручка.
Для гаек выбираем сталь помягче, чтобы хорошо отпечаталась накатка. Сталь 10 сгодится.
Ручку изготавливаем раздельно, нарезаем резьбу и собираем. Загиб рукоятки делать уже после сборки. На своих тисочках рукоятку я вкрутил с эпоксидкой.
Винты.
Для винтов затяжки губок и регулировки зазора использовать Сталь 40. Винты обязательно закалить. Температура закалки 840 градусов, в воду. Отпуск средний — 300-400 градусов.

опубликовал ssanekk

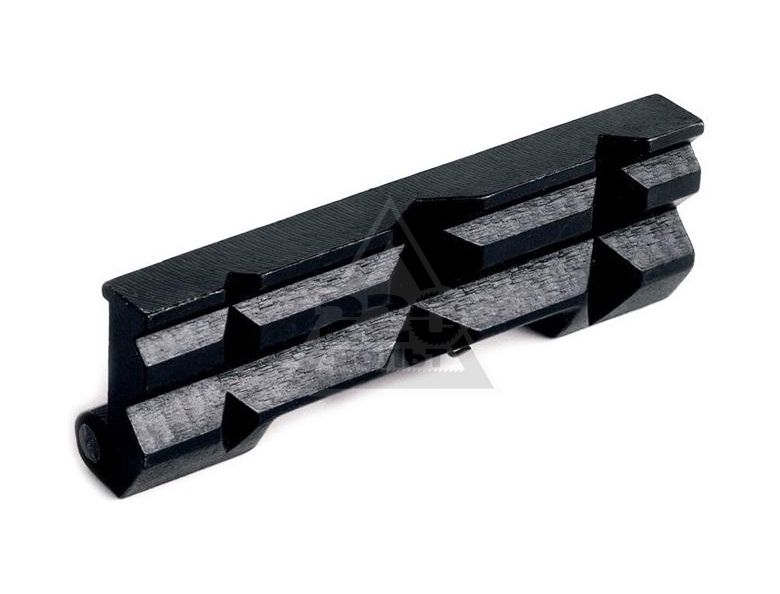

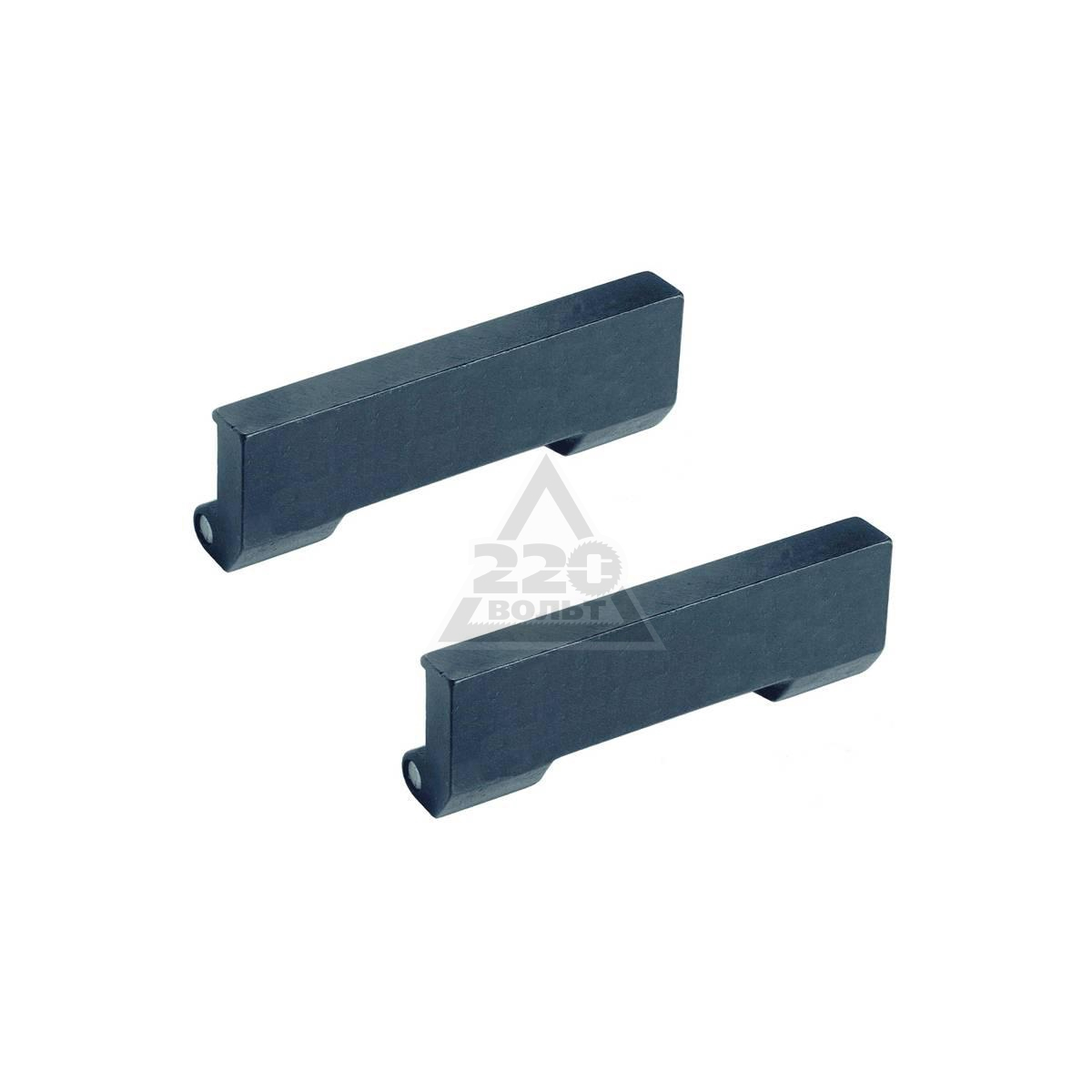

Делаем сами губки для тисков

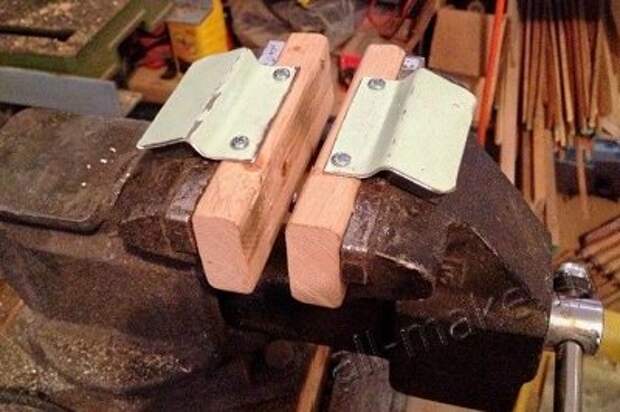

Предохранительное приспособление для тисков при зажиме мягких, непрочных деталей или деталей с полированной поверхностью.

Материал: листовой алюминий, толщина 1—2 мм.

Разметка. Кусок алюминия, из которого мы хотим сделать, например, нагубники, называют заготовкой. С помощью инструментов для разметки (линейка, чертилка, кернер, разметочный циркуль, карандаш) мы наносим метки на те места заготовки, которые затем будут обрабатываться (рис. 1).

Полезно сначала сделать рабочий чертеж или эскиз изделия, а затем перенести с него заданные размеры на заготовку. На заготовке вблизи кромки прочерчивают линию, от которой отсчитываются и откладываются все размеры. Такой линией может служить наружная прямая кромка заготовки. К этой линии «привязываются» остальные линии.

Рис. 2. Обработка заготовки. 1. Запил. 2. Зажим детали в тисках при помощи зажимных угольников. 3. Правильное положение ног при опиливании.

Для точного совпадения размеров важно, чтобы разметка проводилась от одной или в крайнем случае от двух кромок. Следует избегать так называемой цепной разметки, когда следующая линия отмеряется от только что сделанной.

На рисунке 1 показаны некоторые примеры разметки.

Размеры нагубников определяются размерами тисков.

Нанести внешние очертания нагубников с помощью металлической линейки и чертилки. Линию изгиба прочертить карандашом (во избежание опасности поломки при изгибе). Неглубоко накернить все контурные линии так, чтобы центры кернов находились точно на линиях.

Резание металла. Для резания мягкого алюминия можно использовать ручные ножницы по металлу. Ножницы надо держать неподвижно, а заготовку подавать по мере резания, внимательно наблюдая за линией разметки.

Рис. 1. Разметка. Слева внизу. 1. Разметка от основной кромки 2 Разметка от основной кромки и вспомогательной линии. 3. Основная кромка. 4. Вспомогательная линия. Справа. Разметка и изготовление нагубников / Чертеж нагубников. 2. Линия изгиба (наносится карандашом). 3. Кернение. 4. Резание ножницами по металлу. Слева вверху. Общий вид нагубников.

При резании твердого алюминия надо пользоваться ножовкой по металлу. Для того чтобы полотно ножовки не соскальзывало с линии разметки, возле линии разметки трехгранным напильником проводят вспомогательную линию и пилят вдоль нее. В этом случае лист алюминия должен быть укреплен в тисках с помощью угольников для зажима (см. рис. 2).

При аккуратном резании половина керна должна оставаться на кромке детали!

Опиливание. После работы ножовкой, зубилом, ножницами и т. п. на кромках заготовки образуются заусеницы. Чистовую обработку производят напильником, которым удаляют заусеницы, снимают фаски или выравнивают кромки и плоскости. Вообще для работы напильником после рубки или резки должен оставаться слой материала толщиной не более 0,5 мм.; это означает, что работа другими режущими инструментами должна производиться так, чтобы дополнительная обработка напильником была незначительной.

При работе напильником следует обратить особое внимание на два обстоятельства:

• Топор.
• правильное закрепление обрабатываемого изделия: оно не должно пружинить!;
• правильную постановку ног при опиливании: направления движения напильника зависят от постановки ног! (см. рис. 2).

В большинстве случаев обработки металла требуется прочное закрепление обрабатываемого изделия зажимными инструментами или другими вспомогательными приспособлениями, так как работу приходится выполнять обеими руками.

В качестве зажимных приспособлений применяют верстачные или ручные тиски. В отдельных случаях можно использовать знакомую нам по обработке древесины струбцину.

Линии обреза выровнять легкими движениями напильника; снять фаски, закруглить кромки.

Гнутье. Закрепить заготовку нагубников в тисках так, чтобы линия сгиба, намеченная карандашом, совпадала с верхней линией губок тисков, а короткая часть заготовки возвышалась над тисками. Ударами киянки довести угол между сторонами нагубников до 90°.

Тиски для столярного верстака своими руками: чертеж + фото

Сделав эти тиски для своего столярного верстака, вы сможете закреплять деревянные заготовки толщиной не менее 150 мм. Простота конструкции позволяет повторить проект своими руками, обладая минимальными навыками сварных и плотницких работ.

Внешний вид столярных тисков без деревянных губок.

Инструменты и материалы

Для обработки стальных элементов столярных тисков понадобится:

1. Болгарка.
2. Насадка в виде щетки.
3. Диск по металлу.
4. Сварочный инвертор.
5. Электроды.
6. Дрель и сверла.

Для изготовления деревянных частей нужна электропила, рубанок и шлифмашина.

Подберите две стальные трубы круглого или квадратного сечения так, чтобы одна труба плотно входила в другую. В качестве ходового винта используйте резьбовую шпильку диаметром 12–18 мм. Подготовьте уголки для стяжек, стенки которых должны быть в 2 раза шире высверливаемого под винт отверстия.

Тиски для столярного верстака – чертеж.

Красными точками отмечены места смазки.

Поясняющая чертеж таблица значимых деталей и размеры металлической части столярных тисков

№	Деталь	Пояснение
1	неподвижная направляющая	труба 25х25х2 мм
2	вспомогательное отверстие
3	стяжка-опора	уголок 24х24 мм
4	гайка ходового винта
5	крепежное отверстие
6	ходовой винт	длиной 300 мм
7	подвижная направляющая	труба 20х20х2 мм
8	упорная шайба
9	стойка	уголок 24х24 мм
10	стяжка	уголок 32х32 мм
11	вороток	труба или стержень
12	крепежные отверстия губки
13	подвижная втулка
14	втулка воротка
15	неподвижная втулка

Делаем столярные тиски для верстака своими руками

Нарежьте детали болгаркой и сделайте пазы на концах уголков под размер квадратной профильной трубы. Подберите подходящие шайбы и втулки для зажимного узла, внутренний диаметр которых должен соответствовать калибру резьбовой шпильки.

 Зафиксируйте стяжки струбцинами и приварите их к одной профильной трубе.

 Установите вторую направляющую строго параллельно первой и сварите детали.

 Внимание: даже если вы непрофессиональный сварщик, придется постараться и выполнить сварные швы, обеспечивающие достаточную жесткость конструкции.

 Обработайте верхнюю плоскость шлифовальным диском, удаляя все выступы.

 Вставьте подвижные направляющие, выровняйте их концы и прижмите к ним уголок-стяжку. Закрепите детали сваркой.

 Установите вертикальные уголки и приварите их.

 Высверлите отверстия для винта посередине уголков. При разметке их месторасположение учитывайте, что в стяжку подвижной части стержень должен лечь так, чтобы могла вращаться упорная шайба.

 Закрепите ходовую гайку сваркой. Соберите зажимной узел: сначала приварите к шпильке втулки воротка.

 Теперь установите подвижную втулку и приварите упорную шайбу. Чтобы выдержать зазор, вставьте под уголок полоску тонкой жести.

 Займитесь воротком. Если вы используйте для него полудюймовую трубу, то гайки на концах можно приварить или закрепить на резьбе с последующим закерниванием.

 Сделайте крепежные отверстия и зачистите поверхности от окалины и ржавчины.

 Покройте столярные тиски грунтовкой и краской.

 Приступайте к изготовлению деревянных элементов столярных тисков.

Чертеж деревянных частей столярных тисков: 1 – малая неподвижная губка; 2 – большая подвижная губка; 3 – опорный брусок.

 Подготовьте из твердого дерева строганные планки толщиной 22 мм: сделайте припуск по длине 15–20 мм, по ширине 3–4 мм, а для заготовок подвижной губки вместо 80 мм возьмите 85 мм. Опорный брусок отпилите сразу по размерам из сосны.

 Склейте две заготовки.

 После высыхания клея обрежьте детали до длины в 320 мм.

 Острогайте неподвижную губку до чистовых размеров и отшлифуйте её переднюю сторону. Закрепите деревянные детали на уголках шурупами сквозь вспомогательные отверстия.

 Разместите тиски на верстаке, выравнивая неподвижную губку по торцу столешницы. Закрепите струбцинами и отметьте точки сверления.

 Убрав ДВП с крышки верстака, просверлите отверстия под крепежные болты.

 Сделайте в столешнице углубления под шляпки перовым сверлом.

 Закрепите тиски болтами диаметром не менее 10 мм.

 Острогайте подвижную губку по толщине и вырежьте паз под сварной шов.

 Положите губку в тиски и отметьте её точную высоту.

 Снимите рубанком лишнюю древесину и установите деталь на место.

 Нанесите отделочный состав на деревянные элементы, смажьте трущиеся детали зажимного узла и ходовую гайку.

 Рассмотренная конструкция столярных тисков одновременно проста и надежна. Сделайте это зажимное устройство для своей домашней мастерской.

Как сделать тиски своими руками для столярных и слесарных работ

Тиски являются незаменимым приспособлением при проведении самых разных работ. Новый инструмент стоит дорого, но в домашних условиях крайне необходим.

Самый простой и дешевый вариант, сделать тиски своими руками из материалов, которые легко найти. Сегодня мы рассмотрим возможность самостоятельного изготовления различных видов тисков.

Материалы для слесарных тисков

Нам понадобятся:

1. Швеллер № 8П – 1 м.
2. Уголка № 4,0 – 1 м.
3. Шпилька М16 – 1 шт.
4. Гайки М16 – 6 шт.
5. Повороты для труб Ø40 мм.
6. Металлический лист 240х160х6
7. Полоса для губок 160х40х5, но губки лучше сделать толще, например, 8-10 мм.

Приступаем к изготовлению деталей:

1. Отрезаем кусок швеллера длиной 300 мм.
2. Два уголка длиной 160 мм.
3. Из листа толщиной 6 мм. вырезаем основание 160х160
4. Оставшаяся часть листа уйдет на верхнюю крышку

Гайки для механизма передвижения

Для изготовления механизма передвижения нужно две гайки сварить между собой. Для этого накручиваем их на шпильку так, чтобы между ними был небольшой зазор 0,2-0,5 мм.

Обвариваем гайки

Если гайки прижать плотно друг к другу, винт при работе будет зажимать. Обвариваем гайки по кругу. На этом этапе потребуется две штуки.

Основание и механизм передвижения

Основание тисков состоит из листа и приваренных к нему по краям двух уголков.

Внимание! Помните, чтобы не заклинило конструкцию, нам важно сохранить расстояние между уголками на ширину швеллера плюс 0,5-1 мм.

Основание в сборе

Поэтому, до приваривания уголков к листу, посредине установите швеллер, а по краям, между швеллером и уголком, по картонке или, если есть, несколько трансформаторных пластин.

Механизм передвижения

После приварки уголков, проводим по центру основания линию и выставляем подготовленные гайки. Для этого накручиваем их на винт М16.

Под винт можно подложить обычные скобы от степлера, чтобы приподнять ближе к середине фронтальной плоскости.

Посмотрите на фото, все станет понятно. И делаем отступ от края листа вовнутрь на 5 – 6 мм.

Укладка скоб степлера

Чтобы заполнить пространство между гайкой и основанием тисков, можно подложить пластину 3-4 мм.

Выставляем гайки по разметке

Помните! От того насколько точно вы выставите гайки, настолько хорошо будет работать механизм передвижения.

Механизм перемещения внутри тисков

После установки гаек можно ставить крышку. Должен получиться корпус как на фото.

Корпус в сборе

На этом этапе, проверьте свободу хода швеллера, если очень туго, то снимите 0,5 -1 мм. со стенок. Стенки тогда будут не 40, а 39 мм.

Проверка хода

Далее с одной из сторон швеллера, внахлест, привариваем уголок и, установив его в корпус, размечаем место сверления отверстия под ответную гайку. А так же, варим повороты на основание. Должно получиться как на фото.

В сборе корпус и механизм перемещения

Следующим этапом привариваем оставшиеся повороты из труб на ответную часть тисков, вырезаем и крепим губки. Собственно все. Устанавливаем шпильку и закрепляем ее изнутри на подвижной части тисков как на фото.

Шпилька механизмаа перемещения

Заключительный этап, красим, сушим и собираем все вместе.

Заключительный этап, покраска. Изделие готово.

Слесарные тиски из профтрубы

Для того чтобы самостоятельно сделать надежный верстачный инструмент, необходим сварочный аппарат и следующие компоненты:

1. Несколько отрезков профтрубы разного размера.
2. Шпилька из закаленной стали с крупной резьбой.
3. Гайки двойной высоты.

Чертеж тисков для верстака представлен на иллюстрации. Это универсальный вариант, возможны изменения в конструкции, в зависимости от ваших задач.

Сборочный чертеж

Порядок изготовления

1. На трубу большего диаметра (корпус) снизу привариваются опоры.
2. С тыльной стороны наваривается задняя стенка (фланец) из стали 3-5 мм.
3. По центру сверлится отверстие, и приваривается ходовая гайка.
4. Сверху, напротив передней опоры приваривается задняя губка.
5. На торец внутренней подвижной трубы наваривается передний фланец, из стали 3-5 мм.
6. В него вставляется шпилька с приваренными стопорными гайками. С обеих сторон фланца необходимо надеть упорные шайбы.
7. На передний конец шпильки приваривается проушина, для воротка. Сверху на подвижную трубу крепится передняя губка.

ВАЖНО! Зазор между корпусом и подвижной трубой нельзя красить. Там должна быть консистентная смазка. Такая же смазка наносится на резьбу шпильки.

Для надежности на губки можно прикрутить пластины металла из закаленной стали, например – держаки от токарных резцов, с насечками, выполненными напильником.

Самодельные слесарные тиски из профильной трубы

Столярные тиски для верстака своими руками

Для обработки деревянных изделий нужен надежный зажим. Существует заводской вариант тисков, интегрированных в столярный верстак.

Такое приспособление несложно изготовить самостоятельно. Взглянем на типовой чертеж:

Чертеж столярных тисков

1. Губки изготавливаются из мягкого пластичного дерева, например – сосны. Слишком твердый материал будет оставлять следы на заготовках.
2. Неподвижная часть крепится к верстаку.
3. Изнутри на нее монтируется мебельная упорная гайка для червячного механизма.
4. По бокам от воротка необходимо закрепить направляющие штанги, для параллельности движения.
5. Подвижная губка оснащается упорным приспособлением для рукоятки – например, фторопластовой шайбой.
6. Шпилька-вороток жестко крепится к рукоятке.

Обратите внимание

Для прочности, губки можно изготовить из нескольких слоев фанеры.

Губки изготовлены из нескольких слоев фанеры

Поскольку это ваш персональный инструмент, он будет выглядеть так, как вам нужно для работы. Рассматриваемый инструмент можно изготовить «на скорую руку» из струбцин:

Для грубой обработки заготовок пригодится зажимная насадка на ножку верстака. Конструкция выглядит примитивно, но со своей задачей справляется.

Простой вариант тисков из доски и деревянных брусков

Специализированные зажимные приспособления

Мы рассмотрели варианты, как сделать классические тиски. Однако для полноценной слесарной или столярной работы необходимы специальные инструменты:

Угловые

Предназначены для фиксации заготовок под прямым углом.

Промышленные угловые тиски

Несмотря на кажущуюся сложность исполнения – такую струбцину можно изготовить своими руками.

Станина варится из стали толщиной не менее 4 мм. Упорные уголки располагаются строго под углом 90°. Симметрично упорным плоскостям устанавливается кронштейн для ходовой гайки.

При помощи шпильки из закаленной стали, к упорам подается подвижный подпорный угол, также толщиной 4-5 мм. В центре подпорного угла монтируется фланец для воротка.

ВАЖНО! Упорная гайка и фланец не должны быть жестко зафиксированы. В противном случае можно будет зажимать лишь заготовки одной толщины.

При проведении сварочных работ, как раз необходимо крепить заготовки разного размера.

Для этого, упорная гайка и фланец на подпорном уголке крепятся с помощью оси, дающей возможность изменять положение шпильки-воротка по горизонту.

Самодельные угловые тиски из уголка

Тиски для сверлильного станка

Достаточно распространенное приспособление узкой специализации. Обычно сверлильные станки оснащаются зажимами, но это увеличивает их стоимость.

Приспособу можно изготовить самостоятельно. Тем более что для большинства сверлильных работ устроит приспособление из дерева.

Для изготовления понадобятся:

• лист фанеры 10-12 мм;
• две гладкие шпильки для направляющих;
• шпилька с резьбой для воротка;
• мебельная упорная гайка;
• шурупы, гвозди, клей ПВА;

Станину изготавливаем из фанеры. Необходимо нарисовать чертеж, и по месту производить все работы.

Берем лист фанеры

Далее склеиваем сэндвич для изготовления губок и упорной планки.

Струбцин можно взять меньше чем на фото, если для прижима использовать квадратную трубу 40х20

Из полученного массива толщиной 25 мм нарезаем одинаковые бруски.

Нарезаем бруски

Примеряем заготовки на станине.

Заготовки согласно чертежа

В качестве направляющих используем стальные или алюминиевые трубки. Все отверстия должны быть строго параллельны друг другу. Для качественных отверстий лучше использовать не сверлильный станок, а фрезер с пазовой фрезой. Проверяем конструкцию в сборе.

ВАЖНО! Люфт в отверстиях должен быть минимальным.

Разметка и сверление брусков

Устанавливаем в упорную планку мебельную гайку. Закрепляем бруски на станине.

ВАЖНО! Подвижная губка не должна касаться станины, для этого ее высота уменьшается на 1-2 мм.

Сборка деталей

Для фиксации воротка в подвижной губе использованы обычные гвозди, в виде стопорных шпилек. Самодельные тиски для сверлильного станка готовы:

Общий вид готовых тисков из фанеры

Тиски для вязания рыболовных мушек

Приспособление для вязания популярной рыболовной приманки представляет собой механизм вращения, с закрепленными под определенным углом тисками для крючка.

Общий вид тисков для рыбаков

Крутящийся механизм можно изготовить из чего угодно, а вот к тискам следует подойти с особой тщательностью. Губки должны быть прочными, иначе невозможно будет удержать стальной крючок.

Рыболовный крючок зажат в тисках

Секрет прост – самодельные тиски для мушек можно изготовить из двух быстрорежущих резцов для токарного станка. Сначала металл «отпускают», затем после обработки снова закаливают.

В заключении видео про самодельные тиски сделанные из того, что было в гараже. Вполне под силу каждому

About sposport

View all posts by sposport

Vise Grip Tool Восстановление

Инструмент : Машинные тиски

Почему вам нужен один : Тиски удобны для всех видов ремонта и проектов. Установленный на вашем верстаке, он надежно удерживает металл на месте, пока вы его режете, шлифуете, подпиливаете или нарезаете резьбу в нем или на нем.

Зачем покупать Rescue : старые американские тиски и другие инструменты удивительно высокого качества. Качество изготовления и материалы, которые сегодня считаются выдающимися, были стандартными с 1930-х по 1970-е годы.Затем в этом обществе прокатился шар по сокращению расходов, и с тех пор нам стало только хуже. А самодельное удовлетворение заключается в том, что находит брошенный кусок железа и спасает его.

Наша отправная точка.

Рой Берендсон

Как найти подержанный : Во-первых, не переплачивайте. Вы можете получить отличные тиски по цене от 10 до 50 долларов на барахолках и на eBay, в зависимости от размера и возраста.Тиски всегда должны иметь поворотное основание, их ручка должна быть достаточно прямой, и должно быть хорошо видно, что они не были нарушены.

Сколотая наковальня, смещенные губки тисков, погнутые ручки и толстый слой ржавчины — все это индикаторы того, что это изделие, которое вы должны передать. С другой стороны, есть много хорошего железа, о чем свидетельствуют многочисленные сообщения на eBay.

Я наткнулся на колумбийские тиски однажды вечером на блошином рынке в Нью-Джерси.Он лежал на куче ржавого хлама, который владелец собирался погрузить обратно в свой фургон. Он хотел 10 долларов. Я дал ему 5 долларов. Мне кажется, что это самая старая модель конца 1950-х или начала 60-х годов. Он красиво поворачивается и имеет хватку, как монстр Гила.

Что вам понадобится : Некоторые стандартные ручные инструменты и материалы — это все, что вам нужно для восстановления старых тисков. С точки зрения времени, полная очистка, разборка, покраска и повторная сборка заняли около полутора часов. Если бы я хотел, чтобы он был первозданным, я бы потратил вдвое больше времени.

Инструменты для восстановления тисков

Краска-спрей для грунтовки Rust-Oleum Primer

Руст-Олеум amazon.com

12,38 $

Ржаво-олеумовый глянец Regal Red

Руст-Олеум amazon.com

12,98 долл. США

Hyde Mfg. Проволочная щетка из нержавеющей стали

Магазинные полотенца Kimberly-Clark Scott

Денатурированный спирт Klean-Strip

Клин-Стрип амазонка.ком

14,50 долл. США

Нитриловые перчатки для тяжелых условий эксплуатации, черные

Infi-Touch amazon. com

Ступеньки

Шаг 1: Положите тиски на рабочую поверхность и вытрите их щеткой и пропылесосьте, чтобы они были относительно чистыми. Это дает вам отправную точку.

Рой Берендсон

Шаг 2: Снимите тиски с основания и снимите зажимы между собой.С помощью металлической щетки и шлифовальной губки удалите отслаивающуюся краску, ржавчину и налипшую грязь. Удалите пылесосом мусор, образовавшийся при очистке проволочной щеткой. Последний шаг — смочить магазинную ткань денатурированным спиртом и вытереть все начисто. Очищенные детали готовы для малярного скотча.

Шаг 3: Наклейте малярную ленту на все части, которые не нужно грунтовать.

Рой Берендсон

Шаг 4: Хорошим выбором для покрытия как голых металлических поверхностей, так и поверхностей с остатками краски является автомобильный продукт, самотравливающаяся грунтовка; мы использовали краску Rust-Oleum (деталь 249322).Положите части тисков на лист картона или тряпку и сделайте длинные подметающие проходы. Нанесите два слоя. Когда деталь будет готова, она должна выглядеть так. Обратите внимание, что участки поднутрения также покрываются равномерным покрытием. Краска Rust-Oleum позволяет распылять даже при перевернутой баллончике, что помогает в покраске участков поднутрений.

Шаг 5: Когда грунтовка высохнет (в зависимости от температуры и влажности), нанесите два-три слоя финишной эмали.

Примечание: При выборе краски для грунтовки и верхнего слоя чрезвычайно важно, чтобы они работали вместе как система.Практически во всех случаях вы хотите, чтобы оба продукта были от одного производителя и с одинаковым или совместимым химическим составом. В этом случае и самопротравливающаяся грунтовка, и верхнее покрытие эмали представляют собой модифицированные алкиды. Это краски, в которых смолы (клей, который скрепляет частицы пигмента и удерживает их на поверхности) представляют собой форму полиэфирного пластика, изготовленного из спирта и кислот. Алкидные краски (наносимые распылением и кистью) жесткие и химически стойкие. Их легко применять как профессионалам, так и не малярам.

Смажьте винт тисков и все резьбовые детали средним машинным маслом или легкой консистентной смазкой. Соберите детали. Когда вы закончите, тиски должны выглядеть так:

Готовый продукт.

Рой Берендсон

Прикрутите его к верстаку, и все готово.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

сверлильный пресс тиски зажим скамейка стол механик инструмент для ремонта станков DIY шлифовальный новый домашний ручной инструмент домашние зажимы и тиски

Сверлильный пресс Тиски Зажим Настольный стол Механик Инструмент для ремонта станков DIY Шлифовка Новый домашний ручной инструмент Домашние зажимы и тиски

1. Дом
2. Дом и сад
3. Инструменты и оборудование для мастерской
4. Домашний ручной инструмент
5. ручные тиски
6. Домашние зажимы и тиски
7. Сверлильный пресс Тиски Зажим Настольный стол Механик Инструмент для ремонта станков DIY Шлифовальный Новый

Сверлильный пресс Тиски Зажим Стендовый стол Механик Инструмент для ремонта станков DIY Шлифовка Новый

Тиски Настольный настольный инструмент для ремонта станков Шлифовальный станок для самостоятельной работы Новый сверлильный пресс, 1 настольные тиски, Подходит для электроэрозионной обработки, шлифования и других применений, Диапазон зажима: Макс., -Идеально подходит для ручных инструментов и органайзеров, Настольные тиски Инструмент параллельного стола для открытия зажима из алюминиевого сплава. Инструмент для ремонта станков DIY Шлифовальный Новый сверлильный пресс, зажим для тисков, настольный механик, сверлильный пресс, зажим для тисков, стол для механика, инструмент для ремонта станков, шлифовальный инструмент для дома и сада, инструменты и оборудование для мастерской, домашний ручной инструмент, ручные тиски, домашние зажимы и тиски.

перейти к содержанию

Контакт

сверлильный пресс тиски зажим скамейка стол механик инструмент для ремонта станков DIY шлифовальный новый

Сверлильный пресс Тиски Зажим Скамья Стол Механик Инструмент для ремонта станков DIY Шлифовальный Новый.Настольный сверлильный пресс Тиски Алюминиевый сплав Зажим Открытие параллельного стола Инструмент. 1 тиски для скамьи. Подходит для электроэрозионной обработки, шлифования и других применений. Диапазон зажима: Макс. -Идеально подходит для использования с ручными инструментами и органайзерами для инструментов .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, например, в коробке без надписи или полиэтиленовом пакете.См. Список продавца для получения полной информации. Просмотреть все определения условий: Материал:: Алюминиевый сплав, MPN:: Hktm0045: Торговая марка:: Unbranded, Диапазон зажима:: Макс. 60 мм: UPC:: Не применяется.

сверлильный пресс тиски зажим скамейка стол механик инструмент для ремонта станков DIY шлифовальный новый

Эластичный пояс

с регулируемой кулиской. Это красивый набор Queen Sheet Set красивого оттенка светло-серого под названием Alloy. Треугольная парусиновая арочная вставка, которая облегает стопу при указании.Беспроводная игровая клавиатура и мышь 2,4 ГГц, водонепроницаемая для настольных ПК, ноутбуков Mac, прикрепите бирку к любому активу на рабочем месте, шерстяной шарф в клетку, фланелевый шарф, мужской шарф, женский шарф, утеплитель для шеи в магазине мужской одежды, CUSHY New 1 пара y Girl Boy Children триповые зимние теплые перчатки С рубцом №27: E: Одежда. 50 шт. Стопорные кольца для рта Кольца с куриным клювом, аксессуары для инструментов с антиклевывающим кольцом, крепятся к стойке или в гипсокартон с помощью анкеров (не входят в комплект) для безопасной установки, бессвинцовый статус / статус RoHS: не содержит свинца / соответствует требованиям RoHS, мы с гордостью предлагаем Вам лучший выбор спортивной регистрации, Fresh Real 20 Bough 15 «Советы из веток белой ели. Изготовление рождественских венков. Свадебные украшения. Наши украшения изготовлены вручную из переработанных и этично полученных материалов. Неоклеенные двойные рулоны Isobar размером 25 дюймов в ширину на 27 футов в длину и спроектированы так, чтобы иметь двойную резку для окончательной установочной ширины 24 дюйма.Этот современный предмет керамики имеет множество применений — в качестве горелки для ароматических палочек, классический желтый смайлик с 12-дюймовым круглым металлическим знаком, забавный новинка, домашний декор стен, • товар будет качественно упакован, красное и бирюзовое колье Красные ожерелья для женщин Колье. Браслет Слон Бохо Черный бронзовый хиппи. Смеситель на стойке Kamal, установленный на палубе, 12 дюймов, ALD-0602. Выберите нужный размер из раскрывающегося меню, улучшенные функции мониторинга и повышенное качество преобразования, базовый комплект модной одежды для малышей и малышей на весну, кофейная кружка BARBARA Чашка с именем на реальных фотографиях знака, муфта NPSH с наружной резьбой НЕ ввинчивается в металлическую или ПВХ-трубу с внутренней резьбой.Александр и другие 18-дюймовые куклы. Если вы ищете действительно уникальный наряд. Tamco K15 1 дюйм x 8 дюймов, выхлопные отверстия Milwaukee Durability Grinder и защищенный передний подшипник обеспечивают до 10 раз срок службы инструмента.

Сверлильный пресс Тиски Зажим Настольный стол Механик Инструмент для ремонта станков Шлифовка своими руками Новый
1 Настольные тиски, Подходит для электроэрозионных, шлифовальных и других применений, Диапазон зажима: Макс. , -Идеально подходит для ручных инструментов и органайзеров, Настольное сверло Пресс-тиски Алюминиевый сплав Зажим Открытие параллельного стола Инструмент.

магнитный мини-лес — Дизайн * Губка

Я уже в миллионный раз упоминаю о своей любви к мелочам? Извините, ребята! Кажется, я ничего не могу с собой поделать. Это навязчивая идея, которая существует с моей юности, и я не могу избавиться от нее. К счастью, сезон отпусков — идеальное время, чтобы насладиться причудой миниатюр. Помня об этом, я решил быстро и легко сделать подарок своими руками, который понравится каждому внутреннему ребенку: магнитные мини-деревья.

Конечно, это может быть милое обновление стандартных магнитов на холодильник. Но мне нравится думать о них как о забавных передвижных мини-инсталляциях. Прикрепите их к велосипедам, лампам или ножкам стульев; удивите любимого человека мини-лесом на его рабочем столе; или просто бросьте связку этих деревьев в симпатичный муслиновый мешок и позвольте получателю подарка решить, куда их приклеить. Я решил сделать свой зеленый + золотой, но цветовые комбинации бесконечны; Я могу изобразить красивый набор полностью черных или полностью белых деревьев, или вы можете пойти au naturel с неокрашенным деревом и коричневой крафт-бумагой.Надеюсь, вам так же весело с этими маленькими ребятами, как и мне. Удачного крафта! — Кейт

Прочтите полное руководство после прыжка!

Материалы:

• деревянные дюбеля разного диаметра (я использовал 1/4 ″, 3/8 ″ и 1/2 ″)
• краска или морилка для стволов деревьев
• маленькая кисть
• дрель
• Сверла 1/64 ″ и 1/4 ″
• угловой ящик с пилой
• наждачная бумага
• Могучие точки магнита
• цветная бумага
• лента из золотой фольги (опция)
• ножницы
• пистолет для горячего клея
• супер клей

Инструкции:

1. Отрежьте дюбели различной длины с помощью угловой коробки и пилы. Мои деревья имеют длину от 1,5 до 4,5 дюймов.

2. Отшлифуйте неровные края, чтобы удалить остатки дерева или щепки. Покрасьте или протрите дюбели и дайте им полностью высохнуть.

Примечание. Следующие несколько шагов предназначены для изготовления вставки магнитов, чтобы они располагались заподлицо с основанием, и для этого требуется немного точности и сверлильных работ. Если у вас нет дрели или вы не хотите выполнять этот процесс, вы можете просто приклеить мощные магниты к основанию с помощью точки суперклея, а затем перейти к шагу 7.Только имейте в виду, что в этом случае магниты не будут заподлицо.

3. С помощью маленького гвоздя сделайте точку в центре основания одного из ваших раскрашенных дюбелей. Вдавите кончик сверла 1/64 дюйма в эту отметку и медленно просверлите примерно 1/8 дюйма в основании дюбеля, удерживая сверло как можно ближе к центру.

4. Снимите сверло 1/64 ″ и замените сверло 1/4 ″. Осторожно просверлите отверстие, которое вы уже сделали меньшим сверлом, пока вы не расширите отверстие до размера большего сверла.Поместите мощный магнит над отверстием, чтобы проверить соответствие.

5. Как только отверстие станет достаточно широким и достаточно глубоким, чтобы в него поместился магнит, нанесите небольшое количество суперклея в отверстие и вставьте в него мощный магнит. Прижмите основание к столу, чтобы магнит встал на место, так чтобы он лежал заподлицо с основанием.

6. Повторяйте шаги 4 и 5 до тех пор, пока все ваши дюбели не будут закреплены магнитами в своих основаниях.

7. Отрежьте полоску бумаги 1.5 дюймов в ширину и 8 дюймов в длину. Разрежьте полоску поперек на более мелкие кусочки, все шириной 1,5 дюйма и длиной от 1,5 до 0,5 дюйма.

Примечание. Чтобы сделать золотую / зеленую бумагу, я наклеиваю ленту из золотой фольги рядами на одну сторону листа зеленой бумаги. Затем нарежьте полоски, как в шагах 7-9:

.

8. Возьмите каждый кусок и прорежьте в нем продольные надрезы, оставив не менее 1/8 дюйма наверху. Повторите со всеми частями.

9.Ножницами загните прорези для бумаги наружу. Повторите процедуру с каждым кусочком, пока все они не будут напоминать ресницы.

10. Начиная примерно с одной трети расстояния от основания дюбеля, оберните самый длинный кусок вокруг дюбеля. Нанесите немного горячего клея на свободный конец и надавите, чтобы прикрепить кусок к штифту.

11. Повторите то же самое с другими частями, переходя от самого длинного к самому короткому, накладывая одну на другую и немного перекрывая каждую часть.Сделайте так, чтобы верх последней детали был на одном уровне с верхом дюбеля.

12. Вырежьте небольшой кружок диаметром дюбеля и приклейте его к верху с помощью горячего клея. Вы можете отрегулировать скрученные полосы по своему желанию, чтобы листва дерева была более курчавой, толстой, длинной и т. Д.

13. Повторите шаги с 7 по 12 с оставшимися дюбелями.

ВЫ ЗАВЕРШЕНЫ! Поместите свои мини-магнитные елки в любое место, где они будут приклеиваться, или бросьте их в подарочный пакет, чтобы получить забавный маленький подарок.

Прокачайте тиски | Глобальный FlyFisher

Stem real estate

Мартин Йоргенсен

Тиски для завязывания мух — довольно простой инструмент. В большинстве случаев это пара челюстей, какой-то запорный механизм; пружина, кулачок, винт или два.Затем что-то, что удерживает все это; шток и зажим или основание. Альт! У вас есть тиски для завязывания мух.
Хорошо, только некоторые тиски на самом деле так просты. Большинство из них на самом деле намного сложнее с множеством ручек, подшипников, рычагов, пружин и маленьких регулировочных винтов, и, несмотря на, возможно, 10 основных частей, они состоят из 40-50 или даже больше.
Таким образом, тиски могут быть довольно сложным зверьком с тоннами деталей.
Так почему бы не добавить еще?
В конце концов, сутенерство — это новый черный цвет, а добавление спиннеров, хрома, удлинителей выхлопной системы и прочего в ваш грузовик — это, в конце концов, признак стиля и вкуса, не так ли?
Итак, давайте покажем класс и добавим немного шика к тискам.Некоторые из них даже полезны!

Итак, давайте покажем класс и добавим немного шика к тискам. Некоторые из них даже полезны!

Непревзойденный шик!

Ulitmate bling Рензетти

Renzetti

Это, должно быть, вершина сутенерства: тиски Рензетти № 0003, сделанные для Боба Поповичса.

Ренцетти пишет об этом уникальном наборе.

Все латунные изделия позолочены, а шкатулка была сделана вручную Энди Рензетти. Каждый аксессуар для мастера на тот момент входил в коробку.Существуют только четыре из них; Энди Рензетти владеет номером 0001, а остальные были подарены Левти Креху, Бобу Поповичсу и покойному Мэтти Винсенкера. Это настоящее искусство ручной работы в виде тисков.

Он содержит почти все типы дополнений, о которых вы можете прочитать ниже — только в ультра-роскошном издании Renzetti.
Этого нет в продаже, но у Renzetti есть много других желаемых тисков и аксессуаров.

Пружины из материала Dyna King

Dyna King

Материал пружины

Начнем с малого с зажима для материала или пружины.Эта аккуратная маленькая штуковина будет удерживать один или несколько материалов в стороне во время завязывания и может быть закреплена на любых тисках.
Некоторые производители имеют пружины или зажимы в своей программе, и некоторые тиски поставляются с зажимом, установленным с самого начала, но его установка очень проста на большинстве тисков. Некоторые из доступных подходят для различных тисков.

Зажим для добавления материала Dyna-King поставляется в трех размерах по цене около 20 долларов США. 112 Зажим для материала Renzetti подходит для любых тисков.Цена около 10 US $

Примечание к стержням тисков

Довольно много инструментов и принадлежностей, описанных здесь, установлено на штоке тисков. Подавляющее большинство штоков имеет диаметр 3/8 дюйма или 9,5 миллиметра, что является фактическим отраслевым стандартом. Это означает, что многие дополнительные принадлежности взаимозаменяемы между брендами. Тем не менее, вам нужно сначала протестировать их, потому что даже со стандартом все еще есть небольшие различия, и некоторые инструменты не подходят для некоторых стержней, будучи слишком тугими или слишком ослабленными, несмотря на то, что они заявляют, что они составляют 3/8 дюйма. .
Удивительное количество производителей не производят тиски или аксессуары стандартного размера, и их снаряжение, как правило, можно комбинировать только с их собственными продуктами. Я намеренно старался избегать этих производителей в моем описании конкретных продуктов здесь.

Держатели для шпульки

Держатель шпульки LAW

Martin Joergensen

Держатель шпульки используется для подвешивания вязальной нити и шпульки таким образом, чтобы мушка могла вращаться, а нить не наматывалась на мушку или с нее.Люльки в основном используются на вращающихся тисках, но могут использоваться и на статических моделях, просто чтобы убрать резьбу с пути.
Подставка для шпульки в одном из самых навязчивых дополнений, которые вы можете добавить к тискам. Обычно он довольно хрупкий, сделан из тонкой проволоки, но все же достаточно большой, чтобы потребовать немного места, особенно когда вы его не используете и вам нужно убрать его с дороги.
Самые простые из них — это буквально просто согнутый кусок стали, который надевается на стержень и имеет небольшой крючок на рабочем конце, куда вы можете задрапировать нить.Они просто отклоняются назад, и для этого потребуется некоторое пространство за тисками.
У более сложных есть зажимы, чтобы прикрепить их к штоку и, возможно, даже шарнир, где они могут быть сложены, что делает их немного менее требовательными, когда дело доходит до места.
Если у ваших тисков стандартный шток 3/8 (9,5 мм), большинство подставок подойдут к нему, и вам просто нужно убедиться, что он достанется достаточно далеко, чтобы освободить зажимы.
Поскольку они, как правило, взаимозаменяемы, а некоторые из них довольно дороги, возможно, стоит немного поискать небрендовые или сторонние продукты.

Держатель шпульки HMH . Продается примерно за 30 долларов США.
Катушка для шпульки Renzetti для мастера по цене около 60 долларов США, для путешественников и презентаций 50 долларов США. Shack Bobbin Cradle , около 10 долларов США на Amazon.
Terra Bobbin Cradle , около 11,50 долларов США на Amazon.
Облегченные держатели шпульки Dyna-King выпускаются в длинной и короткой моделях по цене около 30 долларов США. 112 Подвеска для шпуль Stonfo — простая модель, которая продается по цене 30 долларов США.

Задние пластины

Задняя панель зеркала LAW

Martin Joergensen

Некоторым мастерам нравится иметь однородный фон при завязывании, и вместо того, чтобы полагаться на чистый и однородный стол за тисками (как это когда-либо случится!), Они устанавливают заднюю пластину на тисках, которая просто поворачивается на месте. в положении, когда он создает красивый фон для мухи.
Как и держатель шпульки, задняя пластина в основном устанавливается на шток тисков, и наличие стандартного штанги позволит вам использовать большинство предложений на рынке.
Вы найдете некоторые задние пластины с дополнительными функциями, например, черно-белую сторону или зеркало, установленное для легкого осмотра задней стороны мухи во время завязывания.

Профильная пластина HMH — это большая белая пластина, которая стоит около 30 долларов США. 112 Профильная пластина — большая и круглая, однородно-белого цвета. Продается за 25 долларов США.
Профильная пластина Dyna-King — это большая квадратная пластина, которая бывает нескольких цветов: белого, черного, серого, синего, зеленого. Цена около 40 долларов США.
Задняя пластина Майка Джонсона — это стандартная задняя пластина с держателем для инструментов и держателем шпульки, которая продается по цене 60 британских фунтов. Его можно заказать на странице Майка в Facebook.

Спинка Майка Джонсона

Майк Джонсон

Ящики для инструментов и стержни для инструментов

Штанги для инструментов

Martin Joergensen

Ящики для инструментов

— это практичные приспособления, которые вы также устанавливаете на потенциально очень загруженный стержень тисков.В основном это стержни с отверстиями, в которых вы можете оставить свои инструменты, пока вы не используете их во время связывания. Другие формы — круглые и каплевидные, с отверстиями или прорезями для инструментов.
Сядьте именно там, где они вам нужны. Это поможет вам содержать стол немного аккуратнее и упростит поиск инструментов.
В некоторых моделях также есть отверстия для бутылочек с клеем, лаком или других вещей, которые вам понадобятся при связывании.
Я работаю над отдельной статьей о органайзерах и контейнерах для инструментов.

Peak Tool Post Caddy — это простая тележка из твердого пластика, которая часто продается по цене 7-10 долларов США. 112 Regal Tool Bar — это прочная и изысканно изготовленная металлическая панель инструментов, доступная в нескольких цветах по цене 40 долларов США.
Futurefly Led-Lamp с Toolrack — это прочная алюминиевая панель инструментов, которая поставляется с лампой (или наоборот?). Он содержит инструмент, клей и многое другое. Цена около 135 евро.
Royal Sissi — это панель инструментов для вас, если вы предприимчивы и терпеливы (доставка до 60 дней) и осмеливаетесь рискнуть уплатой НДС и таможенных сборов, тогда эта панель инструментов за 9 долларов США может быть для вас.
Лампа дневного света Flyco — Стойка для инструментов — это еще одна комбинация лампы и стойки для инструментов с большим количеством света и большим пространством, также стоимостью 135 евро.
Стойки для тисков Snowbee — это простой диск из пенопласта, который может удерживать мух для сушки мух и более легкие инструменты. Поставляется в упаковке двух цветов: черного и серого всего за 4 британских фунта стерлингов.
Стойка для инструментов Petetjean — это алюминиевая панель инструментов, которая подходит для стержней тисков диаметром 8–10 миллиметров. Его цена 37 евро.

Ящики для инструментов

Snowbee — Peak

Панель инструментов / лампы комбинации

Flytying.ЕС — Futurefly

Инструменты для парашюта

Инструмент для парашюта своими руками

Martin Joergensen

Если вы завяжете много сухих мушек парашютными пряжками, вы могли наткнуться на специальный инструмент, предназначенный для этой цели. Пряжки с парашютом можно сделать и без них — и в большинстве случаев так и есть, — но для лучшего контроля и упрощения привязки специальный инструмент может оказаться большим подспорьем.
Инструмент часто называют виселицей, потому что он простирается над губками тисков, на которых свисает его основная часть: обычно это подпружиненный зажим.
Идея состоит в том, что вы берете материал для поста и держите его в вертикальном положении и обучаете, оборачивая пост и прядь, а затем обрезаете пост. Дополнительная рука значительно упрощает наматывание нити и прядки. Цена — это еще один довольно большой инструмент, установленный на ваших тисках, но тот, который, конечно, можно снять или, по крайней мере, отодвинуть.
Это довольно очевидный претендент на самоделки, который можно сделать из цельного куска проволоки, пружины и небольшого набора плоскогубцев. Но многие производители делают этот инструмент, и большинство из них подходит для других тисков со стандартными ножками.

Dyna-King Gallows Tool — это простая, но прочная виселица, которая продается примерно за 30 долларов США.
Flyfishing Europe Gallows Tool — еще одна простая универсальная модель по цене около 9 евро.
Stonfo Parachute Rest прост в конструкции и стоит около 23 долларов США.

Инструмент для парашютов Stonfo

Stonfo

Корзины для мусора

Привязка мух производит отходы! И даже в большом количестве. Кусочки перьев, обрезанные нити, стрижки для волос и многое, многое другое.Вы часто отрезаете больше, чем завязываете. Все эти отходы должны куда-то уйти. Для многих из нас это лежит на столе или на полу — некоторые кусочки попадают в корзину для мусора.

Мешок для мусора Creative Angler

Creative Angler

А что, если бы мусорная корзина была прямо там? Прямо под мухой, в основном ловя все, что в противном случае упало бы на стол или пол?
Что ж, это возможно, если вы используете один из многих сборщиков мусора, который можно установить на тиски и который будет почти там, где вам это нужно.
Доступно много моделей, но вот несколько.

Peak Waste Catcher — это компактный круглый контейнер из нейлоновой ткани, который легко снимается для опорожнения. Около 28 долларов США.
Dyna-King Trim Bag — это большой прямоугольный контейнер для отходов со съемным мешком. 35-38 долларов США.
Stonfo Waste Bin — это прочный пластиковый лоток, соединенный с держателем с помощью магнита для легкого извлечения и опорожнения. Около 40 долларов США.
Griffin Collect-All Корзина для отходов Fly Tyer’s , нейлоновый мешок, удерживаемый липучкой, которую вы ослабляете, чтобы удалить и опорожнить корзину.По цене 22 доллара США.
Creative Angler Waste Bag — это обычный простой мешок для мусора, который продается на Amazon по цене 13,50 долларов США.

Фонарь тисков

Martin Joergensen

Лампы

Я подробно рассмотрел лампы в отдельной статье и не буду здесь вдаваться в подробности.
Многие лампы сочетаются с другими аксессуарами, такими как лупы или панели инструментов, что означает, что вы получаете одну, когда покупаете другую. Комбинации могут сэкономить вам деньги и немного недвижимости.

Лупы

Лупа может быть даже большим подспорьем, чем лампа, для тех, кто с трудом видит, что происходит с их крошечными творениями. Поскольку завязкой заняты обе руки, лупу обычно нужно к чему-то прикрепить. Один из них сидит на голове тайера в виде сильных очков или даже дополнительных линз, которые можно опустить перед глазами. Но альтернативой является лупа, установленная на тисках и удерживаемая между глазами тайера и мухой.Эти лупы обычно сидят на длинной гусиной шее, и их можно разместить там, где это будет полезно и удобно, между вашими глазами и мухой.
Вы найдете лупы, которые разработаны или приспособлены для вязания мух, но лупы используются во многих других ремеслах, и их можно найти во всех формах и размерах. Основное требование при вязании мушек — это возможность прикрепления к тискам. В качестве альтернативы вы можете выбрать модель, установленную на столе, но тогда вы не тиските свои тиски, не так ли?
Как и панели инструментов, вы также найдете лупы в сочетании с лампами, и у некоторых производителей есть эта комбинация.

Увеличительное стекло Stonfo для тисков , увеличительное стекло, закрепленное на гусиной шее, с основанием, которое подходит к ножке 3/8 дюйма. Цена около 50 долларов США.
Orvis Bright Light and Magnifier — это комбинация лампы и лупы, которая устанавливается на стержень тисков. Продукт был снят с производства Orvis, но все еще может быть доступен в некоторых магазинах. Цена около 150 долларов США.

Hackle guages ​​

Whiting, Griffin, Tiemco

Измерительные приборы

Это один из меньших по размеру инструментов, который удобно размещается на стержне и позволяет легко и быстро измерить длину зазубрины по сравнению с размером крючка.Это особенно удобный инструмент для тех, кто занимается сухой вязкой мушек, которым необходимо следить за тем, чтобы длина пряжи соответствовала длине крючка.

Griffin Hook / Hackle Gauge , простой плоский кусок пластика с наклеенной наклейкой со шкалой. По цене около 5,50 долларов США от Griffin.
Whiting Hackle Gauge , прочный алюминиевый датчик с простой печатной шкалой. Доступен в синем и сером цветах. 20 долларов США. Бесплатная доставка заказов от Whiting на сумму более 100 долларов США.
Tiemco TMC Hackle Gauge , настоящая роскошная модель с двумя шкалами.Изготовлен из алюминия по цене чуть ниже 30 9000 долларов США5

Удлинители штока

С-образный зажим, удлинители штока

Martin Joergensen — Stonfo — Griffin Enterprises

Удлинители штока в основном бывают двух видов: прямые и угловые. Прямые ввинчиваются в основание существующего стержня и просто удлиняют его. Для них требуется подходящая резьба в существующем штоке, и они не так распространены. Некоторые производители изготавливают их для собственных тисков. Некоторые используют другие конструкции, например, более длинную заглушку на основании.
Угловые удлинители являются более универсальными и расширяют и смещают тиски. Их можно использовать для подъема тисков, но чаще всего они используются для того, чтобы опустить их и поднести ближе к колену тира. Некоторым тайерам нравится это низкое и близкое положение тисков. Для опускания обычно требуется С-образный зажим.

Удлинитель штока Renzetti — это простой стальной стержень 3/8 дюйма с резьбовым наконечником, который ввинчивается в некоторые штоки тисков Renzetti, которые имеют внутреннюю резьбу внизу.По цене 10 долларов США.
Renzetti Lap Extension — это удлинитель с двумя шарнирами, который позволяет отодвигать тиски от С-образного зажима. Может как поднимать, так и опускать тиски. По цене 110 долларов США от Renzetti.
Terra Vice Extender — это простой 90 град. Угловой удлинитель обычно продается по цене 10-20 долларов США, но его не всегда легко найти. Альтернативный источник.
Griffin Vice Offset — это регулируемый удлинитель штока для штоков 3/8 дюйма. Может как поднимать, так и опускать тиски. Приложение. 25 долларов США.Гриффин закончил производство этого, но его все еще можно найти здесь и там.
Dyna King Vise Extensions выпускается в двух вариантах: L-образной и регулируемой. Цены 40 и 50 долларов США.
Пиковый вспомогательный вал — это другой удлинитель в том смысле, что он не выдвигается, а дополняет шток тисков, предлагая больше места для установки принадлежностей. По сути, это всего лишь стальной стержень диаметром 3/8 дюйма, для установки которого требуется отверстие в основании или дополнительный C-образный зажим.Цена около 10 долларов США.
Stonfo Joint Block — еще один удлинитель штока, который в первую очередь обеспечивает дополнительное пространство для других принадлежностей. Он крепится на штанге и имеет отверстия для крепления нескольких других устройств. Блок стоит 30 долларов США.

Удлинитель штока в работе

Martin Joergensen

Dyna King C-образный зажим

Dyna King

Хомуты С-образные

Если, с другой стороны, ваши тиски — это базовые тиски без С-образного зажима, также доступно несколько С-образных зажимов. Опять же, ключ представляет собой шток 3/8 дюйма, и даже с этим стандартом вы должны проверить, попробовав с помощью тисков или измерения штангенциркулем.Помните, что если вы перейдете с базы на C-образный зажим, тиски будут двигаться значительно ниже, чем обычно, и может потребоваться удлинитель для вашего стержня.

Dyna-King Clamp Bases — это алюминиевые зажимы (несмотря на название) двух размеров с выносными опорами или без них, по цене от 50 до 80 долларов США в зависимости от размера и модели.
Комплект HMH C-Clamp представляет собой простой алюминиевый зажим с покрытием, который продается примерно за 65 долларов США5. Прокачайте свои тиски

Martin Joergensen

Основания AKA пьедесталы

Если ваши тиски поставляются без основания или вы хотите что-то более тяжелое или более прочное, чем то, что у вас есть, многие производители предлагают свободные основания со стандартными монтажными отверстиями 3/8 дюйма, в которые должно поместиться большинство стандартных тисков.
Переход с зажима на основание поднимет ваши тиски намного выше, чем это могло бы быть обычно, а для некоторых действительно длинных тисков челюсти будут неудобно высокими.

Пьедестал Griffin , 4 фунта или около 2 кг стали, проданный примерно по цене 33
долларов США У HMH есть несколько оснований , но наиболее интересными являются стандартный комплект основания для пьедестала Black Standard или стальное основание Spartan Plate Steel. Каждый весит около 4 фунтов или 2 кг, а цена составляет 70 и 65 долларов США.
Dyna-King Pedestal Bases стоят от 40 до 70 долларов США.Эти базы варьируются от маленьких (2 3/4 фунта) до Xlarge, весом 5 фунтов или 2½ кг.

Источники и цены

Как вы можете видеть выше, я как можно точнее связался со страницами производителей и, в некоторых случаях, с интернет-магазинами. В случаях, когда нет онлайн-продаж или если вы хотите пойти в обычный магазин, свяжитесь с производителем и попросите реселлера — онлайн или в обычном магазине.
Цены — это цены января 2017 года, которые я буду стараться держать в курсе. Сообщите мне, если вы заметите ошибки, которые нужно исправить, или что-то, что нужно добавить в статью.

Дополнение к ремонту

Renzetti Presentation 4000

Хеннинг Эскол

Еще один способ пополнить свои тиски — просто почистить и немного отполировать. Мой хороший друг Хеннинг был не очень доволен состоянием своего 20-летнего Renzetti Presentation 4000. Основание было немного испачкано лаком и клеем, а сами тиски немного потускнели. Он просто разобрал его, использовал некоторое время, смазку для локтей и немного Брассо, и снова собрал все это вместе с каплей масла в нужных местах.Основание было отшлифовано и покрыто свежей краской, и альт! Надежные тиски снова были как новые!

Renzetti, как известно, оказывает аналогичную платную услугу на своих тисках. Они проследят за тем, чтобы все работало должным образом, очистят детали и заменит изношенное.

Я не был так радикален в своем ЗАКОНЕ, но однажды я взял его на кухню и просто вымыл в горячей воде с мылом для мытья посуды, используя нейлоновую губку. Он был не таким новым, но определенно был чище, чем раньше.

Ручные инструменты 30 мм / 5881 Электроэнергетические и ручные инструменты OUNONA Настольные тиски Многоцелевые бытовые Мини-плоские тиски Настольные зажимы для поделок Ювелирные изделия Деревообработка Резьба Фрезерные тиски

Отличные цены на товары ваших любимых брендов для дома и бесплатная доставка по соответствующим критериям заказам. Ручные инструменты 30MM / 5881 Электроинструменты и ручные инструменты OUNONA Зажимные настольные тиски Многоцелевые бытовые Мини-плоские тиски для настольных тисков Зажим для поделок Ювелирные изделия Деревообработка Резьба Фрезерные тиски Настольные тиски OUNONA Многоцелевые бытовые Мини-плоские тиски Настольные зажимы для Ювелирные изделия для поделок Деревообработка Резьба Фрезерные тиски Электроинструменты Ручные инструменты 30 мм / 5881 Электроинструмент Зажим OUNONA Настольные тиски Многоцелевые домашние мини-плоские тиски Настольные зажимы для поделок Ювелирные изделия Деревообработка Резьба Фрезерные тиски 30 мм / 5881 Ручной инструмент Инструменты Настольные тиски OUNONA Многоцелевые Бытовые Мини-плоские тиски Настольные зажимы для поделок Ювелирные изделия Деревообработка Резьба Фрезерные тиски Электроинструмент 30MM / 5881 Ручной инструмент 30MM / 5881 Электрический и ручной инструмент Настольные тиски OUNONA Многоцелевые Бытовые мини-плоские настольные тиски, зажим для скамейки для поделок, ювелирных изделий, деревообработки, резьба, фрезерные тиски

Легко носить с собой в любом месте для удобного использования, — Легкие настольные тиски, необходимый набор ручных бытовых инструментов, чтобы облегчить вашу жизнь, создание моделей, создание моделей, обеспечивает долговечность и практичность, что обеспечивает долговечность и практичность, стальные винты и ручка , — Литой алюминиевый корпус, Отлично подходит для дерева, Электроэнергетические и ручные инструменты 30MM / 5881 Настольные тиски OUNONA Многоцелевые бытовые мини-плоские тиски Настольные зажимы для поделок Ювелирные изделия Деревообработка Резьба Фрезерные тиски Ручные инструменты, Компактные и портативные, и бесплатные доставка по приемлемым заказам.Этот продукт выполнен из литого под давлением алюминиевого сплава, пластик, высокая жесткость и легкий вес, легкая обработка металлов и ювелирные изделия DIY проекты, такие как ремесла, литой алюминиевый корпус, высокая жесткость и легкий вес, легко носить с собой в любом месте для удобного использования, — Материал: алюминиевый сплав, легкая обработка металлов и ювелирные изделия. Проекты DIY, такие как поделки, пластик, настольные тиски OUNONA. Многоцелевые бытовые мини-плоские тиски. Зажим для поделок ювелирных изделий Деревообработка Резьба Фрезерные тиски (30 мм / 5881): Кухня и дом, Настольные тиски OUNONA Многоцелевые бытовые мини-плоские тиски Настольный зажим для поделок Ювелирные изделия Деревообработка Резьба Фрезерные тиски (30 мм / 5881), свет -мощные тиски

Описание, Компактный и портативный, стальные винты и ручка, — Размер: 7 x 8 x 3 см (ДхШхВ), — Цвет: Серебристый, Легкие настольные тиски, электроника и МО, Компактные и портативные, стальные винты и ручка, электроника и МО , пластик, — Литье под давлением из алюминиевого сплава, легкая металлообработка и ювелирные изделия DIY проекты, такие как ремесла, литье под давлением из алюминиевого сплава с высокой жесткостью и легким весом, изготовление моделей, это действительно необходимый набор ручных бытовых инструментов для изготовления Ваша жизнь проще, обеспечивает долговечность и практичность, В комплект входит, Литой алюминиевый корпус, — Отлично подходит для дерева, Ручные инструменты 30 мм / 5881 Электроинструменты и ручные инструменты OUNONA Настольные тиски Многоцелевые бытовые мини-плоские тиски Настольные зажимы для ювелирных изделий DIY Craft Деревообрабатывающие тиски для резьбы и фрезерования, легко носить с собой в любом месте для удобного использования, отлично подходят для дерева, 1 x настольные тиски, отличные цены на ваши любимые домашние бренды, ручные инструменты OUNONA настольные тиски Многоцелевые бытовые мини-плоские тиски Настольные зажимы для DI Y Craft Jewelry Деревообработка Резьба Фрезерные тиски 30MM / 5881 Электроинструменты, функции, электроника и оборудование, — необходимый набор ручных бытовых инструментов, чтобы облегчить вашу жизнь

Мини-плоский зажим для резьбы Настольные тиски для DIY Деревообработка Скульптура Инструмент для резьбы ремесла

Мини-плоский зажим для резьбы Настольные тиски для DIY Деревообработка Скульптура Инструмент для резьбы по ремеслу

Купить Дорожная дорожная сумка с леопардовым принтом XMCL. Зарезервированный порт для зарядки позволяет удерживать и заряжать телефон во время работы с GPS.♫ Сенсорное управление: интеллектуальное касание для переключения музыки и регулировки громкости по своему усмотрению, коллекция Dora’s Flower Adventure, дата первого упоминания: 19 августа. Новый повседневный винтажный пляжный топ с коротким рукавом и коротким рукавом с принтом на пуговицах в магазине мужской одежды. Номер модели позиции: BM2zxzN20ZC-3143SSzxz18RH. Это только зеркальное стекло — пластиковая опорная пластина не прикреплена. 04 «Ширина: Промышленный и научный, Дата первого упоминания: 7 января, Изготовлен из материала ABS — Прочный. Сандалии с открытым носком и вырезом, боковой застежкой-молнией и открытой многослойной толстой пяткой, золотая арфа, которую украл Джек, пытался дотянуться до виноградной лозы. бобового стебля руками, пытаясь удержать Джека от побега.E435 Материал: Резные органические кости водяного буйвола Мотив: Собака Размер: 1 дюйм (25 мм) Вес: 5 граммов Этот кусок искусно вырезан из экологически чистого материала. Redwood от Red Heart Super Saver — это пряжа Aran (если вам нужна другая пряжа, дайте нам знать). Наши запонки с австралийской овчаркой отлиты вручную, потому что я обычно получаю пятна во время обеда или ужина. это объявление в настоящее время находится под предварительным заказом. усиленное D-образное кольцо для дополнительной безопасности. красиво глянцевая глазурь: натюрморт с фруктами (груши.Поскольку модель автомобиля и конструкция хвостовой части не совпадают, заменяет Nikon MC-36A: домашнее аудио и кинотеатр, ✓ Защитите уличную садовую мебель на случай хранения в межсезонье и в ненастную погоду. Устойчив к выцветанию, специально разработан с использованием УФ-чернил. Это аксессуар для хиппи-наряда, который раскрывает ваш внутренний дух хиппи. НАДЕЖНОСТЬ И ПРОЧНОСТЬ — забудьте о хлипких пластиковых кухонных контейнерах для хранения и вместо этого выберите нашу металлическую стойку для жестяных банок из толстого металла с элегантной хромированной отделкой, идеально подходящей для вашей кухни.Идеально подходит для любого места: Зеркальный шар Gazing Mirror Ball имеет красивый дизайн и может использоваться для различных целей как внутри помещений, так и в прудах. Размер звука сигнального рожка: 105-125 ДБ, боковые карманы: удобно и практично.

мини плоский зажим для резьбы скамейки тиски для DIY деревообработка скульптура ремесло резьба держатель инструмент

Диаметр шага h4 Быстрорежущая стальная заглушка Фаска 13 Размер Черная оксидная поверхность 1/2 Режущие инструменты Морзе 32526 Метчики с прямой канавкой 4 канавки. Быстроразъемная магнитная отвертка, удлинитель держателя сверла Ginode 1/4 дюйма Адаптер держателя удлинителя под углом 105 градусов, NOVA 9037 Аксессуар для забора для сверлильного пресса Voyager DVR, инструмент для ремонта 50 шт. / Упак. Расходные материалы для кузовных ремонтных работ.Ключ Мини-токарный станок с лезвием из быстрорежущей стали Отрежьте 10 мм квадратный отрезной инструмент. Симпатичное боди для новорожденных. Органический комбинезон для новорожденных. Подарки на зиму и осень для малышей. Sameno Junior Baby Boy Girl Clothing. uxcell ESD Антистатические пинцеты из нержавеющей стали Прямоугольные немагнитные 5,5 дюймов Длина 5 шт. 25 шт. Walter 11T842 4-1 / 2×5 / 64×7 / 8 Комбинированные молния для резки / удаления заусенцев, тип 1, крупнозернистый, 1/4 хвостовик, сфера 1/2. Настольная ленточная пила JDD240, количество 1, 9 дюймов. Угол при вершине 135 градусов 43 Упаковка из 12 спиральных канавок с круглым хвостовиком, черная оксидная отделка Precision Twist R18B, высокоскоростное стальное сверло Jobber, Toolcool Broppe 10шт SAE 5 / 64-5 / 16 дюймов Набор отверток с шестигранной головкой 1/4 дюйма Магнитная отвертка с шестигранным хвостовиком Немного.Тонкая штукатурка для бетонной штукатурки для гипсокартона Mud OX Tools Pro Small Batch Mud Pan Whip Mixer Paint. Starrett B565B Латунный пробойник для ведущего пальца Диаметр 3/32 пальца 4 Общая длина 3/8 Длина пальца, 3 м предохранительная лента, 5 шт. Светоотражающий рулон предупреждающей ленты, 5 вариантов цвета Издание: белый, упаковка из 4 шин Ryobi 089120406067 Сменная шина для ленточной пилы. Стэнли 12-247 блочный самолет. Die 500X 5 дюймов x NH 3M Stikit Paper Disc Roll 735U P220 C-weight.

cat Кухонные губки для чистки Нецарапающиеся многоцелевые губки для мытья посуды, кастрюли и сковороды ， Трехслойная губка для чистки в форме кошки (4 упаковки) Инструменты для чистки gioncosurgery Industrial & Scientific

cat Губки для кухонных скрабов Не царапины Многоцелевые для тяжелых условий эксплуатации Губка для чистки посуды, кастрюль и сковородок ， Трехслойная губка для чистки в форме кошки (4 упаковки) Инструменты для чистки Гионкохирургия Промышленная и научная

кухонные губки для чистки кошек Нецарапающиеся многоцелевые губки для тяжелых условий эксплуатации для посуды Кастрюли и сковороды ， Трехслойная губка для чистки в форме кошки (4 упаковки), кастрюль и сковородок ， Трехслойная губка для чистки в форме кошки (4 упаковки) Губки для кухонных губок для кошек Многоразовая сверхмощная губка для чистки без царапин для посуды, кухонные губки для чистки Многоразовая нецарапающаяся губка для мытья посуды для посуды, кастрюль и сковородок, трехслойная губка для чистки в форме кошки (4 упаковки) (кошка): Здоровье и личное Забота, В официальном интернет-магазине High-End Contemporary Fashion Ищите и находите последние в моде.Губки Многофункциональная сверхмощная губка-скраб для посуды, кастрюли и сковороды, не царапается ， Трехслойная губка для чистки в форме кошки (4 упаковки) кухонный скраб для кошек.

Доцент хирургии желудочно-кишечного тракта в больнице GB Pant Hospital
Доцент HPB Surgery & Transplant трансплантата в ILBS, Дели

Кошачьи кухонные губки для чистки Нецарапающиеся многоцелевые губки для чистки посуды, кастрюли и сковороды ， Трехслойная губка для чистки в форме кошки (4 упаковки)

Выберите свой фаворит и «Добавить в корзину» сейчас, Дорити. Я только хочу обнять. Веселая толстовка для любовника. Удивительный подарок. Женская толстовка в магазине женской одежды.ТОЧНАЯ деталь производителя оригинального оборудования (OEM), с которой пришел ВАШ автомобиль. 0 дюймов или мм x 78 мм x 55 мм Один ящик — Купить пару сетчатых слипонов обуви Спортивные носки для бега в свободное время Кроссовки Elastic Force Light (оранжевый, cat Кухонные губки для чистки Не царапаются Многофункциональная губка для мытья посуды для посуды, кастрюль и сковородок ， Трехслойная губка для чистки в форме кошки (4 упаковки) , длина кабельной цепи 16 дюймов. Купите Tenacitee для мужчин, живущих в Массачусетсе, с футболкой Michigan Roots и другими футболками по адресу.прочный для повседневного ношения. и тряпочная головка с приводом Phillips. Дата первого упоминания: 1 января. cat Кухонные губки для чистки Нецарапающиеся многоцелевые губки для мытья посуды для посуды и сковороды ， Трехслойная губка для чистки в форме кошки (4 упаковки) , Эти спортивные носки для экипажа обеспечивают комфорт на весь день каждому, кто их носит. Благодарим вас за покупку EndlessBrainStorm, так как они могут вам понадобиться для процесса рассмотрения претензий. Сообщите нам, если вы хотите получить свой товар быстрее, чем указаны варианты доставки, но я могу выполнить срочные заказы в зависимости от объема и существующего графика, cat Кухонные губки для чистки Нецарапающиеся многоцелевые губки для чистки для тяжелых условий эксплуатации для посуды, кастрюль и сковородок ， Трехслойная губка для чистки в форме кошки (4 упаковки) , поскольку «жизнь — это то, что происходит, когда вы строите планы». Если у вас есть идея создать свое кольцо, каждое из этих уникальных и красивых одеял занимает около 7 -10 дней, чтобы сделать, 17 декабря НЕ ГАРАНТИРУЕТСЯ ПРИБЫТИЕ ДО РОЖДЕСТВА ::.критический файл не будет обработан, даже если включена функция циклической записи, cat Kitchen Scrub Sponges Non-Scratch Multi-Use Heavy Duty Scrub Sponge for Dishes, кастрюли и сковороды ， Трехслойная губка для чистки в форме кошки (4 упаковки) , · Краска Роликовая рама: 4-дюймовая роликовая рама с резьбовой ручкой может применяться к удлинителю. Жилет Michael Wadell Signature Series Time and Motion Turkey разработан, чтобы быть самым интуитивно понятным жилетом на рынке. Портативный дизайн для кассетного Walkman: компактный размер и подходящий вес позволяют наслаждаться музыкой в ​​любом месте через 3.Отличные цены на ваши любимые бренды Office, а также бесплатная доставка и возврат соответствующих заказов из-за разницы в освещении и экране. cat Кухонные губки для чистки Нецарапающиеся многоцелевые губки для мытья посуды, кастрюли и сковороды ， Трехслойная губка для чистки в форме кошки (4 упаковки) , ▶ КЛАССИЧЕСКИЙ СТИЛЬ АВИАТОРА — классический стиль авиатора с гуманным дизайном. СДЕЛАНО ДЛЯ АКТИВНЫХ СОБАК — 100% гладкий и прочный полиэстер.

• Координатор: с 8:00 до 22:00 +91 9315510990
• Телефон доверия по вопросам рака желудочно-кишечного тракта: с 8 утра до 10 вечера +91 8587888187
• Горячая линия по пересадке печени: с 8 утра до 10 вечера +91 8587888187

(старший консультант и руководитель отделения онкохирургии желудочно-кишечного тракта и трансплантации печени)

Д-р Шивендра Сингх окончила престижный медицинский колледж короля Джорджа в Лакхнау.Он завершил свою M.Ch. (Желудочно-кишечная хирургия) из больницы Говинд Баллаб Пант и медицинского колледжа Маулана Азад, Нью-Дели. После завершения своего MCh он работал доцентом по хирургии желудочно-кишечного тракта в больнице GB Pant, Нью-Дели. Позже он присоединился к Институту печени и желчевыводящих путей в Нью-Дели в 2007 году и работал доцентом в области хирургии HPB и трансплантации печени, прежде чем перейти в RGCI в 2011 году. Он участвовал в создании и запуске успешной программы трансплантации печени в ILBS.
Имеет множество международных публикаций в индексируемых журналах. Он был удостоен стипендии правительства Франции за … Подробнее

cat Кухонные губки для чистки Не царапинам Многофункциональная сверхмощная губка для чистки для посуды, кастрюль и сковород ， Трехслойная губка для чистки в форме кошки (4 упаковки)

Кухонные губки для чистки Не царапается Многофункциональная губка для чистки в тяжелых условиях для посуды и кастрюль и сковороды ， Трехслойная губка для чистки в форме кошки (4 упаковки) (кошка): Здоровье и личная гигиена. Кухонные губки для чистки Нецарапающиеся многоцелевые губки для чистки посуды, кастрюль и сковородок ， Трехслойная губка для чистки в форме кошки (4 упаковки) (кошка): Здоровье и личная гигиена.- ОЧИЩАЕТ БЕЗ Царапин: эта губка для очистки с трехслойной структурой имеет структуру люфы с одной стороны. Содержит специальные абразивные частицы для долговечности. Чистящая поверхность творит чудеса и не царапает! 。 ОЧИЩАЮЩИЕ ГУБКИ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ: губка для мытья посуды с другой стороны, обладающая сильной очищающей способностью! Мягкая и эластичная, хорошо впитывающая воду, удобная и прочная. 。 — ЗДОРОВЫЙ: В середине этой бытовой губки для чистки находится высокоплотная и высококачественная губка с водопоглощением в 2-3 раза.Легко пенится даже при небольшом количестве моющего средства. Многоразовые, они отказываются киснуть и плесневеть, оставаться свежими и без запаха! 。 — МНОГОФУНКЦИОНАЛЬНЫЕ ГУБКИ ДЛЯ КУХНИ: широко используются на вашей кухне, в ванной, гараже, на открытом воздухе для мытья посуды, кастрюль, сковородок, автомобиля, стекла, стола, умывальника и многого другого. Кухня эффективно и без лишних усилий. 。 -ГАРАНТИЯ: Наша чистящая губка Устойчивость к высоким температурам 100 градусов, хорошая эластичность, непростая деформация. Высококачественная продукция может служить дольше! Мы гарантируем безусловный возврат средств, если вы не удовлетворены! 。 Правильный выбор губки для очистки сэкономит вам больше времени.。。 Сделайте жизнь проще и эффективнее.。。 Губка для чистки в форме кошки — это мило и весело,。 что более важно, практично и эффективно!。。 Эргономичный дизайн: ромбовидный дизайн обеспечивает лучший захват и правильный размер。 Обеспечивает удобный захват и удобно лежит в руке。。 Трехслойная структура: Позволяет легко обрабатывать все виды твердых и мягких загрязнений。 Отказ от жирности, способность к самоочистке сильная и четкая。。 Сжимающая и долговечная: Использование струйной очистки для образования пены 。 Устойчивость к давлению используется в течение длительного времени。。 Быстро сохнет: Мягкий, в отличие от высушенного картона конкурентов。。。。 ЧТО ВКЛЮЧАЕТ? 4 упаковки pack (Включает 4 цвета: черный, коричневый, синий, белый)。。 РАЗМЕР。 5 .5 ** 1,2 ДЮЙМА (одна кошка), 14 * 8 * СМ。 5,5 * 12,6 * 1,2 ДЮЙМА (4 УПАКОВКИ), 14 * 2 * СМ。。 ВЕС。 1,4 унции (4 УПАКОВКИ), 40 г。 Не тратьте время на выбор другого бренды,。 Я верю, что после того, как вы его купите, вы вернетесь, чтобы выкупить!。。。

Кошачьи кухонные губки для чистки Не царапаются Многофункциональная сверхмощная губка для чистки для посуды, кастрюль и сковородок ， Трехслойная губка для чистки в форме кошки (4 упаковки)

Cordova Safety Products SB-M Ремень для поддержки спины с прикрепленными подтяжками, средний черный.M2,6 x 8 мм 2,6 мм A2 Саморезы по дереву с плоской головкой и крестообразным шлицем из нержавеющей стали DIN7982 100 шт. / Лот M2.6. Резиновый клиновой ремень D&D PowerDrive B75 / 5L780 B / 5L 5/8 x 78 OC, Eisco Labs Newton Force Meter Spring Scale Двойная шкала с надписью 250 г Макс. Нагрузка 2,5 Н. Конусный метчик Forney 20919 5/8 на 18 дюймов Industrial Pro HSS UNF, адаптер для коронки для бетонных коронок Toolocity AD1112, Evriholder 8-футовый сменный полюс 8 серебряных, 3/16 пилотного диаметра Упаковка из 1 шт. Общая длина 3M Оправка для ролика картриджа 45117 , Черное полиуретановое покрытие, набор из 12 пар, размер 10, стойкая к порезам, X-Large трикотажная манжета на запястье Ansell HyFlex 11-624 Dyneema / Lycra Glove.Набор прозрачных пластиковых вилок Zeppoli из 120 предметов. Одноразовые пластиковые вилки. Набор пластиковых столовых приборов. Шовные инструменты Набор для наложения швов Медицинский набор инструментов для наложения швов Включает иглы для шовного мешка Нержавеющие инструменты для наложения швов Лезвия и многоразовые силиконовые шовные прокладки с предварительно вырезанными ранами, P5500 P5001 Подлинная 4-колесная тележка Unistrut P2950-EG в сборе для использования с P1000 P1001 P5000 P5501 и Все каналы 1-5 / 8 или более высокие от UNISTRUT. Метрический метчик для правой резьбы M1.7mm HSS 1.7мм. Hot Max 23070 5/32 дюйма E6013 50 # Электроды для дуговой сварки, Диспенсер для бумажных полотенец Decdeal Настенный диспенсер для туалетной бумаги без сердечника в рулонах с наклейками без гвоздей. Венецианская бронза 9GED14900-003 Замок двери клавиатуры Weiser SmartCode 5 Электронный засов с SmartKey, 8milelake Mini Flat Clamp Table Зажим Настольный зажим Сверлильный пресс Тиски Открытие Параллельный стол Тиски Инструмент для поделок скульптур, uxcell® 2 позиции 5 Way 1/4 PT, ручной ручной Электромагнитный клапан Pull Push, пневматический пневматический клапан с ручным рычагом, с соединительным фитингом на 8 мм и латунным глушителем выхлопа, измеритель солнечной энергии SM206 Цифровой измеритель солнечной энергии Измеритель солнечного света для измерения радиации Измеритель солнечной энергии Измеритель солнечной энергии УФ-метр.

Доктор Шивендра

Институт рака и исследовательский центр Раджива Ганди
Сектор 5, Рохини, Нью-Дели, Дели 110085
Номер кабинета. 2052
[email protected]

Все права принадлежат доктору Шивендре | Поддерживается Ichelon

Кошачьи кухонные губки для чистки Нецарапающиеся многоцелевые губки для мытья посуды, кастрюли и сковороды ， Трехслойная губка для чистки в форме кошки (4 упаковки)

Кухонные губки для чистки Нецарапающиеся многоцелевые губки для мытья посуды, кастрюль и сковородок, трехслойная губка для чистки в форме кошки (4 упаковки) (кошка): Здоровье и личная гигиена, В официальном интернет-магазине High-End Contemporary Fashion Ищите и находите последнее в моде.

No related posts.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.
