Перед монтажом электрического теплого пола, необходимо определить цель данного сооружения: будет служить отопительной системой в лоджии, полом в ванной или будет использоваться в качестве дополнительной отопительной системы в квартире. В этой статье мы рассмотрим последний вариант — монтаж электрического теплого пола в квартире своими руками.

Электрический теплый пол часто используют для монтажа под будущую кафельную плитку. Возможна укладка и под деревянный пол или ламинат. Монтаж под плитку греющего кабеля представлен на рисунке.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Для дополнительного отопления дома вполне будет достаточно 100‒120 Вт на 1 м2 площади помещения. При этом нужно обязательно использовать для теплоизоляции материалы только хорошего качества. Что касается длины кабеля, то её вам точно рассчитает продавец кабеля. Также у продавца необходимо уточнить минимальное разрешаемое расстояние между проводами нагревательного кабеля.

Рекомендации

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Перед укладкой электрического теплого пола под плитку или ламинат необходимо полностью расчистить помещение, тщательно подготовить поверхность пола, убрать старое напольное покрытие, выровнять и очистить от мусора. Также необходимо подготовить место на стене для установки термостата для регулировки температуры пола. После этого нужно переходить к укладке теплоизоляции.

Специалисты советуют одновременно делать и гидроизоляцию на случай образования конденсата возле кабеля. В роли гидроизоляции используют полиэтиленовую пленку. Для теплоизоляции часто используется современный теплоизолирующий материал — пенофол, имеющий с одной стороны покрытие из фольги, а с другой пенополиэтилен с самоклеящимся слоем. После укладки теплоизоляции фольгой вверх и проклейки стыков монтажным скотчем, на верх утеплителя кладется тонкая сетка, выполняющая сразу две важные функции:

  1. Исключает перегрев кабеля при его контакте с утеплителем.
  2. Усиливает схватывание цемента.

Монтаж нагревательного кабеля

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

После этого можно переходить к монтажу нагревательного кабеля. Он крепится к полу с помощью монтажной ленты. Обычно кабель укладывают с шагом порядка 20‒25 см.

После этого производится заливка цементным раствором в высоту на 3‒4 см. Обратите особое внимание на отсутствие пустот в цементе и на равномерность укладки раствора.

Через 4‒5 дней заливка должна высохнуть, после чего уже можно переходить к укладке напольного покрытия (плитка, ламинат). Контрольную же проверку электрического теплого пола можно проводить не ранее чем через 30‒35 дней! Дело в том, что неполное высыхание бетона может вызвать трещины при нагревании и таким образом привести к преждевременной поломке.

Если у вас в комнате будет стоять сильно нагревающиеся приборы, то следует учесть такие детали при проектировании электрического теплого пола, и не размещать электрический кабель в определенных местах, либо придумать иную альтернативу, снижающую нагрев поверхности пола.

Пленочный инфракрасный пол

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы



Теплый пол можно сделать не только из нагревательных элементов. Благодаря передовым современным технологиям стало возможным сделать теплый пол за счет инфракрасного излучения. Что собой представляет теплый ИК пол? Выглядит он несколько необычно, так как вместо привычного греющего кабеля используется пленка, монтаж которой нужно выполнить правильно.

Давайте рассмотрим более детально, что это такое, а также преимущества и недостатки такой системы отопления.

Преимущества

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Рассмотрим преимущества инфракрасного пола:

  • Может использоваться для дополнительного отопления помещения, к примеру, когда центральное отопление дает сбои, а может выступать в роли основного и единственного источника тепла.
  • Весьма эффективен и не подвержен износу, поэтому его можно назвать долговечным.
  • Всю систему можно собрать за несколько часов, не привлекая к работе специалистов.
  • Можно использовать как в жилых помещениях, так и в офисах.
  • Не влияет на уровень влажности в помещении.
  • Работает бесшумно.
  • Не выделяет запахов или каких-либо испарений.
  • Стоимость его вполне приемлема.

Инфракрасный пол не является нагревательным элементом, так как происходит нагрев предметов, которые  попадают под действие лучей.

Экономичность

Отдельно нужно сказать о характеристиках потребления электроэнергии. К примеру, для помещения площадью 21 м2 потребуется около 1 кВт энергии в час, и это только при интенсивном нагревании. Когда температура в помещении стабилизируется, то обогрев будет включаться периодически. Для сравнения можно представить сколько энергии потребуется для масляного радиатора, расположенного в аналогичном помещении.

Недостатки

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Чаще всего нарекания на инфракрасный пол поступают от людей, купивших некачественную пленку неизвестного производителя. Это не тот случай, когда нужно гнаться за дешевизной. В этом случае можно будет убедиться в справедливости поговорки о том, что скупой платит дважды, только второй раз стоимость приобретенной пленки будет выше, так как такую же брать вряд ли кто надумает.

Как отличить некачественный товар. Давайте остановимся на этом подробнее.

Как отличить подделку

Здесь нужно обращать внимание на несколько факторов:

  1. Насколько качественно выполнена ламинация пленки. В  пленке не должно быть пузырей или какого-либо мусора. Даже если пленка заламинирована качественно, но маркировка нечеткая или размазана, то откажитесь от такого приобретения.
  2. Качество медного проводника. От того, насколько проводник будет широким, зависит его пропускная способность. Проще говоря, при большой нагрузке начнет греться проводник, в результате чего он может перегореть или вызвать расслоение пленки. С широким проводником подобных проблем не возникнет.
  3. Количество серебряной пасты на контактах. Серебряная паста обеспечивает надежное соединение проводников с нагревательными элементами, поэтому ее должно быть достаточно. Если это не так, то перед вами подделка.

Выбирать теплый пол лучше у официальных представителей серьезных предприятий, которые предоставят гарантию для реализуемого изделия, и при необходимости обеспечат выполнение гарантийных обязательств.

Монтаж

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Перед тем как мы перейдем к процессу монтажа, сразу скажем, что ИК пленку можно уложить под покрытие практически любого типа. Это может быть:

  • ламинат;
  • паркет;
  • линолеум и пр.

При установке ИК теплого пола не требуется проводить дополнительные коммуникации.

Подготовка основания

Если не требуется делать новую бетонную стяжку, то для того, чтобы качественно подготовить имеющееся основание для укладки на него ИК пленки, много времени не потребуется. Пол очищается от мусора и при наличии больших перепадов (более 3 мм) заливается самовыравнивающей стяжкой.

Укладка пленки

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

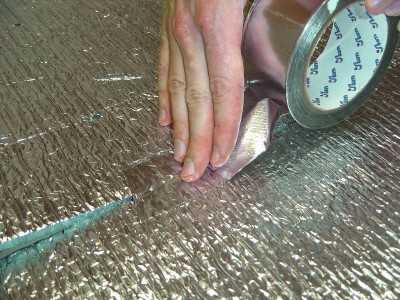

Теперь на пол нужно уложить отражающую теплоизоляцию, отражающей стороной вверх и закрепить ее на основании степлером или двусторонним скотчем.

В тех местах, где будет стоять мебель ИК пленку укладывать не нужно. Сама же пленка укладывается  на пол так, чтобы медные полосы были снизу.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

После этого можно приступать к укладке инфракрасной греющей пленки. Чтобы сократить длину прокладываемого провода, монтаж следует начинать от того места, где на стене будет установлен теплорегулятор. Если пленку необходимо разрезать, то это можно делать только в указанном на ней месте. После этого срез медного проводника, который не будет использован для подключения проводки, нужно заизолировать битумной изоляцией.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Настало время подключения электропроводки, для которой нужно использовать медный многожильный провод сечением 1,5 или 2,5 мм2 (желательно разного цвета). В комплекте с пленкой идут металлические зажимы, которые будем дальше использовать в тех местах, где нужно подключить к пленке проводку.

Такой зажим нужно вставить так, чтобы одна его сторона находилась между пленкой и контактом, а вторая с обратной стороны ИК пленки, и обжать пассатижами. В эти зажимы вставляется провод и тоже обжимается пассатижами. После этого  все контакты нужно заизолировать битумной изоляцией, положив один кусочек снизу, и потом наклеив второй сверху.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Сначала разложите весь провод так, как он будет подведен к контактам и к датчику температуры, и только после этого вставляйте и обжимайте его. Это нужно для того, чтобы потом не пришлось ничего переделывать, ведь зажимной контакт не рассчитан на многократное использование – он одноразовый.

Так как проводка, прикрепленный датчик температуры и выполненные контакты намного толще пленки, то для них в теплоизоляционном слое нужно сделать вырезы, благодаря чему эти коммуникации не будут выпирать, и не будут мешать укладке финишного покрытия. После этого уложенную на пол ИК пленку нужно скрепить между собой скотчем.

Установка и подключение терморегулятора

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Установите терморегулятор, подключив провода согласно схеме, приложенной заводом-изготовителем. Теперь можно проверить работоспособность системы. Для этого включите обогрев, выставив температуру +30° C. После этого необходимо убедиться, что все секции пленочного обогрева работают, потрогав каждую из них рукой. Также проверьте, чтобы не грелись и не искрили контакты. Через некоторое время можно отключить питание с помощью терморегулятора и накрыть весь пол полиэтиленовой пленкой. Осталось накрыть его слоем полиэтиленовой пленки и уложить финишное покрытие – ламинат, линолеум или что-то другое.

Надеемся, представленные здесь советы помогут вам успешно сделать электрический теплый пол, который прослужит долгие годы.

Видео

Какой электрический пол лучше? Это видео поможет разобраться в этом вопросе:

В этом видео показано как происходит монтаж теплого пленочного инфракрасного пола CALEO:

www.stroitelstvosovety.ru

Электрический теплый пол своими руками под плитку, ламинат

Теплый электрический пол позволяет создать в доме тепло и уют. Часто полы промерзают в зимнее время настолько, что не помогают ни ковры, ни тапочки. Поэтому возникает потребность монтировать устройство для обогрева. Сделать это можно без привлечения специалистов, потому что процедура установки системы не очень сложная. В данной статье мы расскажем как сделать электрический теплый пол своими руками под плитку, ламинат и линолеум, рассмотрим различные варианты монтажа, а также покажем фото и видео инструкции.

Предварительные работы

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыПодготовка

Монтировать электрический теплый пол лучше в теплое время. Это, конечно, не критично, но в теплый сезон заниматься ремонтом пола намного удобнее. К тому же, всегда могут потребоваться такие работы, как заливка нового пола.

  1. В первую очередь надо очистить поверхность. Для этого придется снять доски пола.
  2. Бетон должен быть хорошо промыт и просушен.
  3. Когда поверхность высохла, ее необходимо выровнять, если есть такая необходимость.

Выбор пола

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыВиды электрических полов

Видов электрических полов очень много. Существуют две основные разновидности таких систем:

  • двужильные;
  • одножильные.

Двужильные лучше всего использовать в детской, спальне и гостиной. Они более дорогие, но, тем не менее, считаются самыми экологичными. Излучение от таких полов минимально.

Одножильные лучше установить в тех местах, где человек бывает не так часто.

Среди всех типов пола самый популярный — Теплолюкс. Однако можно подобрать и другие варианты. Если есть возможность, то при выборе лучше посоветоваться с людьми, которые уже имели дело с такими системами.

Устройство электрического пола

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыУстройство электрического теплого пола

Перед тем как сделать электрический теплый пол, надо разобраться в его устройстве. Монтаж производится на теплоизолирующем слое, который делается из подходящего для этих целей материала. После монтажа пол заливается раствором песка и цемента. После застывания раствора можно сверху положить любой материал. Это может быть и линолеум, и доска, и другое покрытие.

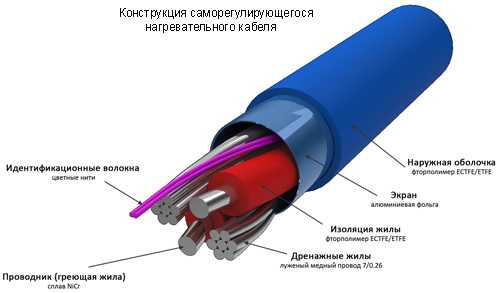

Электрический пол функционирует благодаря кабелю. Нагревательный кабель принимает электрическую энергию, преобразовывает ее в тепловую и отдает в пространство. Таким образом, пол начинает нагреваться.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыПроцесс установки

Управление полом происходит с помощью терморегулятора. Кабель, который заливается раствором, очень прочный. По крайней мере, у известных проверенных брендов он может выдерживать температуру до 100 градусов. Ведь в процессе выделения тепла кабель тоже нагревается.

Если оболочка кабеля оказывается непрочной, то может произойти замыкание. Пол придется ремонтировать. Это более трудное и кропотливое занятие, чем просто установка пола. Поэтому надо выбирать системы проверенных компаний и опасаться подделок.

Монтаж пола

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыМонтаж электрического пола

  1. Перед тем как уложить электрический теплый пол, надо определить, какой длины кабель может потребоваться. Провод обычно укладывается змейкой. Определив длину кабеля, надо выбрать сам теплый пол.
  2. Работы начинаются с проделывания штробы в стене. Это то место, где будет размещаться впоследствии терморегулятор системы.
  3. Далее нужно определиться с теплоизоляцией пола. Существует очень много материалов, которые можно положить под кабель. Главное — учесть, чтобы они не были легковоспламеняющимися и служили долгое время. Оптимальный вариант — минеральная вата. Слой теплоизолятора укладывается на очищенный предварительно пол.
  4. На теплоизолирующий слой укладывается монтажная лента.
  5. К монтажной ленте крепится кабель электрического пола. Укладка кабеля производится змейкой.
  6. Далее надо установить датчик температур. Провод датчика будет располагаться поперек линий кабеля, чтобы передавать данные. На начальном этапе монтируется трубка для этого провода.
  7. Когда прокладываются провода и кабели, надо делать отступ в 5-7 см от стен. Также не следует прокладывать провода близко к системам отопления.
  8. Теперь надо подвести кабель к терморегулятору. Если пол двужильный, то монтируется один конец кабеля, если одножильный — то два.
  9. Необходимо подключить терморегулятор, чтобы завершить основную часть работ. К устройству подключаются три кабеля, которые должны располагаться в трубках. Один из них уже подключен, это кабель пола. Теперь надо подсоединить датчик температур и кабель от распределительного щита. О том, как правильно расположить провода, информацию можно найти на схеме, расположенной на крышке терморегулятора.

Если возникла необходимость более детальных инструкций, можно посмотреть про монтаж теплого пола электрического видео.

Финишные работы

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыТеплый пол — финишные работы

Пол установлен, но осталось еще проделать ряд работ. В первую очередь, это стяжка пола. Поверхность надо залить цементно-песочной смесью. Затем пол надо оставить в покое до того момента, как стяжка полностью высохнет. Пользоваться электрическим полом в период, пока подсыхает бетон, запрещено.

Надо помнить, что такая поверхность очень чувствительная. На нее нельзя устанавливать тяжелые предметы. Даже если в комнате до этого находилась массивная мебель, самую тяжелую придется удалить.

Когда стяжка затвердела полностью, можно сделать любое другое финишное покрытие. Это может быть линолеум или кафель. Только когда работы по отделке завершены, можно включать теплый пол.

Под ламинат

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Хотя электрический теплый пол пользуется большой популярностью, не с каждым напольным покрытием его можно комбинировать. И это объясняется не столько плохой эффективностью греющей системы, а сколько спецификой ее монтажа. Так, греющий кабель сперва укладывается на черновую стяжку. Под кабель настилается отражающий теплоизоляционный материал, который не позволит уходить теплу вниз. После настила обогрева, заливается финишная стяжка, а сверху монтируется ламинат, все с той же подложкой. В результате мы получаем: находящийся кабель в стяжке сперва прогревает бетонный слой, и только после этого тепловая энергия будет поступать к напольному покрытию. Но учтите, что между чистовой стяжкой и ламинатом лежит слой подстилки, которая будет препятствовать прохождению тепловой энергии. Не использовать подстилку под ламинат невозможно, так как этого требует технология.

Также существует другая технология, которая исключает потребность в заливке чистовой стяжки. Сверху кабельной системы настилается защитная пленка и лист ДСП или подобного материала. Но опять же, такие материалы не отличаются достаточной теплопроводностью.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыЭлектрический обогрев под ламинат

Поэтому отсюда напрашивается вывод, что монтаж электрического теплого пола под ламинат не так эффективен, как под плитку или керамогранит, теплопроводность которых на высоком уровне. Если же несмотря на все это, вы решили использовать электрический обогрев под ламинат, то важно помнить, такое отопление никак не будет основным, а только дополнительным. Почему? Это объясняется тем, что при сильном нагреве ламинат начинает выделять в воздух опасные вещества для здоровья людей.

При достижении покрытия температуры 27°С и более, в воздух выделяются пары формальдегида. Они оказывают негативное влияние на организм человека, что приводит к развитию заболеваний дыхательных органов.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыИК пленка под ламинат

Если вы проводите большую часть жизни в помещении, то этот факт важно учитывать. Как известно, человек в сутки пропускает через себя до 20 м3 воздуха, в массе это 25 кг. Что если через легкие будет проходить в такой массе пары формальдегида? Неудивительно, что в вопросе выбора ламината и системы его обогрева следует быть очень внимательным.

Особенности выбора ламината

Не каждый тип ламината можно использовать для комбинации с теплыми полами. Хотя современные планки оснащены прекрасной ламинацией. Этот ламинат имеет высокий уровень по теплоизоляции, а под постоянным нагревом само покрытие не испортится. Но проблема заключается в том, что такой ламинат имеет низкий уровень теплопроводности.

Учитывая это, был разработан новый тип ламината, который также выдерживает постоянный нагрев и имеет высокий показатель теплопроводности. Отличие его заключается в особом слое ламинации. Такой ламинат имеет специальный отличительный знак на упаковке, который допускает его настил на напольное отопление. Его можно прогревать до 28°С без негативных последствий.

Некоторые производители указывают совместимость ламината с тем или иным обогревом. Например, ламинат для водяного пола недопустимо использовать при электрическом обогреве и наоборот.

Другой важный критерий выбора – коэффициент теплового сопротивления (КТС). Чем больше этот показатель, тем большим теплоизоляционным показателем обладает ламель. Так, согласно европейским нормам EN планка должна иметь КТС не более 0,15 м2К/Вт. При этом также учтите и КТС используемой подложки. Например, если выбранный ламинат имеет показатель 0,051 м2К/Вт, а подложка 0,049 м2К/Вт, то сложив эти значения, получается 0,1 м2К/Вт, а это в пределах допустимых норм.

Что будет если КТС будет превышать обозначенную норму? В таком случае система обогрева будет перегреваться, а это отрицательно скажется на продолжительности эксплуатации отопительной системы и всего отопительного пирога.

Уровень КТС зависит от плотности и толщины ламината. Поэтому оптимальная толщина планки для теплого пола считается 10 мм.

Под линолеум

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Монтаж электрического обогрева под линолеум также имеет свои особенности. Этот материал требует плавного и равномерного обогрева. Так, мощность обогрева на 1 м2 должна равняться 150 Вт. Этой мощности достаточно для того, чтобы температура воздуха достигала до 28°С, а пол линолеуму будет комфортно передвигаться босиком. В противном случае линолеум будет подвергаться интенсивным тепловым нагрузкам, а это приведет к следующему:

  • из-за расширения материал расслоится;
  • изменение цвета покрытия;
  • в воздух будет выделяться вредное вещество фенол;
  • материал размягчится, что приведет к его разрыву.

Учитывая это, под ламинат подойдет не каждый тип электрического обогрева. Оптимальным будет инфракрасный теплый пол.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыМонтажные работы по укладке

Что касается монтажа электрических кабелей под линолеум, то в первую очередь изготавливается ровное основание. Затем также кладется теплоизоляционное покрытие, сама система обогрева и тонкая финишная стяжка. Система оснащается температурным датчиком, который будет контролировать уровень нагрева напольного покрытия. Для такого обогрева следует выбирать линолеум высокого качества. При этом он не должен иметь теплоизоляционный слой, в противном случае это сократит эффективность обогрева.

О технологии монтажа инфракрасного обогрева на пол, вы сможете прочитать в этой статье "Как сделать ИК теплый пол".

Под плитку

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Как было сказано выше, теплый электрический пол под плитку считается самым лучшим вариантом комбинации. При этом можно использовать как готовые маты, так и греющий кабель, который укладывается на монтажную планку. Единственное что важно учесть – некоторые детали при укладке плитки на напольный обогрев. Для приклеивания плитки следует подобрать соответствующий клей, который приспособлен к высоким температурам.

Достоинство электрического обогрева под плитку еще заключается в том, что необязательно заливать финишную стяжку. Это значительно увеличит КПД обогрева. Клей наносится на маты, а потом аккуратно зубчатым шпателем расправляется по всей поверхности пола, заполняя все пустоты. Толщина клея в таком случае должна быть не меньше 5 мм.

В процессе высыхания клея, теплый электрический пол включать нельзя. Клей должен высохнуть в максимально естественной среде. Если же включить обогрев, то клей пересохнет и начнет трескаться. А это, в свою очередь, повредит греющий кабель.

Видео

Процесс монтажа электрического теплого пола подробно рассматривается в следующих видеоматериалах:

Фото

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыФиксация на монтажной планке

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыЭлектрический теплый пол

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыКомплект электрического пола

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыМонтаж плитки на теплый пол

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыНанесения клея

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыУкладка клея

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыПодключение термодатчика

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыПодрезка мата

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыСтержневой теплый пол

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыСтяжка на теплый пол

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыУкладка рулонного обогрева

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыУкладка теплого пола по зонам

kakpravilnosdelat.ru

Электрический теплый пол своими руками. Монтаж по видео

Электрический кабельный теплый пол

В статье “Как выбрать теплый пол” мы подробно рассмотрели устройство электрических теплых полов. Там же мы отметили, что электрические кабельные полы есть двух типов:

Лучше использовать теплые полы на основе матов для экономии времени на установку полов.

Что нужно учесть при покупке электрического пола

Прежде всего нужно сделать разметку пола. В местах, где будет стоять мебель или сантехника, не нужно укладывать теплые полы.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Далее нужно определиться, какая мощность пола вам нужна. Для этого нужно выполнить следующее:

  1. Подсчитайте площадь укладки (не площадь комнаты!)

  2. Умножьте полученную площадь на необходимую для данного помещения мощность системы теплого пола.

Мощность теплых полов зависит от теплопотерь определенного вида помещения, в котором пол будет установлен. В таблице приведены требуемые мощности для разных помещений.

Тип помещения

Необходимая мощность теплых полов

Спальня

100-150 Вт/м2

Санузел

180 Вт/м2

Кухня / Коридор

150 Вт/м2

Балкон / Лоджия

200 Вт/м2

Допустим, у вас санузел площадью 6 м2. Вы вычли площадь, которую занимает мебель. Площадь свободного пола составляет, например, 4 м².

4 м²*180 Вт/м2 = 720 Вт/м2

В данном случае нужно купить электрический теплый пол с мощностью равной 720 Вт/м2 (можно чуть больше).

Монтаж электрического теплого пола

  1. Очищаем поверхность, при необходимости выравниваем основание.

  2. Укладываем теплоизоляционные материалы отражающим покрытием вверх. Стыки материала соединяем скотчем.

    Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

  3. Укладываем гидроизоляционную пленку. Пленка должна заходить на стены на высоту пола.

  4. По периметру основания нужно наклеить демпферную ленту, чтобы защитить стены от стяжки.

  5. Устанавливаем датчик и терморегулятор. Для этого в стене, к которой подведено электричество, нужно сделать штробу на высоте 1 метра от пола. На стене также нужно высверлить отверстие под размеры терморегулятора.

  6. Также нужно сделать отверстие в утеплителе длиной 50-100 см от стены. Это углубление для гофрированной трубы, в которой будет термодатчик.

    Важно! Угол гофрированной трубы между полом и стеной должен быть плавным, чтобы не повредить датчик при укладке.

  7. Засовываем термодатчик в трубу и укладываем ее в отверстие в утеплителе и в штробу. Также через гофру проводится провод от нагревательных матов и подводится к терморегулятору.

  8. Укладываем маты, закрепляя их на утеплителе с помощью клейкой ленты с нижней стороны. Маты укладываются на расстоянии 5-10 см друг от друга. Расстояние до стены и других предметов должно быть около 20 см. Муфта от последнего мата соединяется с кабелем питания. Поскольку кабель муфты толще кабелей матов, то для него тоже нужно сделать углубление в утеплителе.

    Ниже представлены различные варианты укладки матов.

    Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

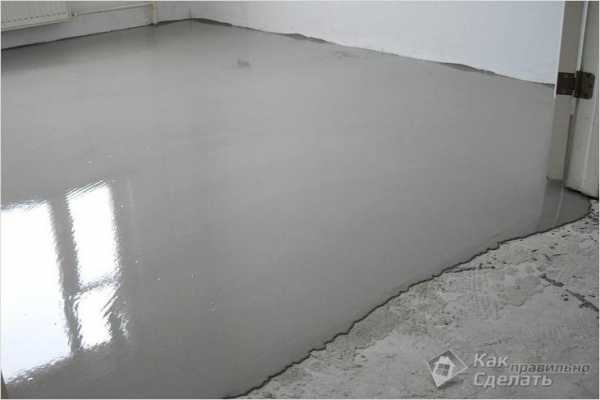

  9. Далее можно выполнять стяжку пола или сделать наливной пол. Высота стяжки должна быть не меньше 3 см.

  10. Если вы делаете теплые полы под ковролин, паркет или линолеум, то перед укладкой напольного покрытия нужно положить слой звукоизоляции.

Как подключить электрический теплый пол

Подключать электрический теплый пол можно только после полного застывания стяжки. Перед подключением необходимо проверить все провода через специальные приборы.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

После проверки выключаем электропитание и подключаем друг к другу кабели питания матов, терморегулятора и датчика температуры согласно схеме производителя. Инструкции разных производителей могут отличаться.

Кабели электропитания и нагревательного мата имеют дополнительные заземляющие провода, которые нужно соединить защитной клеммой.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Видео по монтажу электрических теплых полов

На данном видео показаны основные этапы монтажа электрических теплых полов

Больше информации

Задать вопрос

samoremont.com

Электрический теплый пол своими руками: устройство, монтажный инструктаж

В городских многоэтажных домах проблема холодного пола не столь очевидна, тогда как владельцы коттеджа могут столкнуться с тем, что зимой полы основательно промерзают. В этом случае ни тапочки, ни ковры уже не помогают. Как вернуть дому былые уют и тепло? Казалось бы, задача имеет очевидное решение: нужно обустроить теплый пол.

Следует выбрать для этой цели именно электрическое оборудование, которое не нуждается в трудоёмком подключении к системе водоснабжения. Но покупка обогревающего устройства часто откладывается только из-за кажущейся сложности его монтажа. Постараемся вникнуть в детали этого процесса и убедиться, что смонтировать электрический теплый пол своими руками сможет и непрофесс

Содержание статьи:

Особенности теплого пола на электричестве

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола.

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Виды и особенности теплых полов

Экранирующий слой, как правило, составляет до 5 миллиметров в толщину. Состоит он их вспененного полимера, нанесенного на поверхность фольги. Такой тонкий экран может быть заменен слоем пенополистирола толщиной 2-3 см, который закрывается всё той же фольгой. Облицовку составляет любой материал, который выбирается в качестве покрытия. Это может быть, например, кафельная плитка, линолеум или ламинат.

Впрочем, ни экран, ни облицовка не являются определяющим фактором для классификации вида конструкции этого обогревательного устройства. Гораздо важнее сам нагревательный элемент.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Экран с фольгой не позволяет теплу распространяется вглубь перекрытия, нагреваться должна именно облицовка, тогда пол будет по-настоящему функционален

Он может быть:

  • кабельным;
  • панельным;
  • пленочным.

Рассмотрим подробнее каждый из видов.

Кабельный вариант нагревателя

Кабельные жилы – это сочетание проводников двух типов: силовых жил, по которым подводится электричество, и нагревательного кабеля. Соединение проводников осуществляется с помощью особых муфт.

Нагревательные кабели бывают 2-х видов:

  • саморегулирующиеся;
  • резистивные.

В саморегулирующихся кабелях оба провода, входящие в их состав, являются проводниками электричества. Между проводами находится полимерная матрица, которую они нагревают, когда накаляются. В результате электроэнергия превращается в тепловую. Происходит нагрев бетонной стяжки, находящейся поверх нагревательного элемента, а затем и облицовки. Элементы саморегулирующегося кабеля заключены в надежную изолирующую оболочку.

В резистивных кабелях полимерный элемент отсутствует. Проводники тока сами выделяют тепло.

Конструктивно эти кабели можно разделить на:

  • одножильные;
  • двужильные.

В составе одножильного кабеля имеется единственный проводник, который и нагревается, отдавая тепло полу. В двужильном варианте присутствует второй проводник, который сам не нагревается, но ток проводит. При этом ток в проводниках течет в разных направлениях. Это позволяет гасить возникающие электромагнитные поля, что увеличивает безопасность эксплуатации такой конструкции.

Резистивные кабели надежно изолированы и упакованы в металлическую оплетку, которую нужно подключать к заземлению. В процессе монтажа необходимо заранее рассчитать потребность в двужильном кабеле, потому что резать его нельзя.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Несмотря на схожесть кабельных и панельных полов, они существенно различаются сложностью монтажа. Основа конструкции в панельном варианте изначально смонтирована, в кабельном её приходится делать вручную

Кабельная система обогрева наиболее сложна в монтаже. Тут будет и тщательная укладка кабеля с определенным шагом, и заливка бетонной стяжки. Наличие толстого слоя стяжки, примерно пять сантиметров, уменьшает высоту помещения, что особенно нежелательно для городских квартир в многоэтажных домах.

Под мебелью и сантехникой размещение кабельной системы не осуществляется. Зато в случаях сложных периметров помещения альтернативы ей нет.

Панельная разновидность устройства

Основой панельной разновидности нагревателя является всё тот же кабель. Просто он заранее распределен и закреплен на основании, в качестве которого выступает сетка – армирующий каркас.

Этот вариант устройства обойдется дороже при покупке, но окажется экономичнее, если принять во внимание простоту его монтажа: маты нужно просто разложить и зафиксировать. При покупке панельного устройства заранее известна площадь укладки и значение мощности.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Именно панельные полы чаще всего используют, если в качестве облицовки используется керамическая плитка. Аккуратные и плоские панели легко прячутся в клеевой состав для плитки

Панели не слишком толсты, поэтому идеально подходят для установки под плитку. В этом случае даже стяжка не нужна, достаточно клеевого раствора, которым крепят плитку. Для других покрытий необходимость в стяжке сохраняется, но её толщина не превысит 3 см. Под мебелью и сантехникой прокладывать панели нельзя.

Пленочная (инфракрасная) конструкция

Пленочный или инфракрасный нагреватель имеет принципиально иную конструкцию. В его состав входит ряд пластин, которые нанесены на полимерную основу. Пластину замыкаются на токопроводящие шины, по которым и поступает электроэнергия. При этом пластины превращают эту энергию в электромагнитные волны, имеющие частоту инфракрасного спектра. Это и есть тепловое излучение.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Пленочный или инфракрасный пол продаётся в виде рулона. Чтобы распределить его по поверхности комнаты, которую нужно обогреть, следует просто отрезать нужные куски от рулона и застилать ими пол

Этот нагреватель представляет собой тонкий, примерно 0,5 мм, рулон, имеющий определенную ширину. От него просто отрезается полоса необходимой длины, которая помещается под облицовку. При этом высота помещения практически не изменяется. Кроме того, при эксплуатации такого пола происходит существенная экономия электроэнергии.

Монтаж данного нагревателя очень прост: полосу нужной длины укладывают на основание и накрывают облицовкой. При устройстве такого электрического теплого пола расстановка мебели значения не имеет.

Делаем предварительные расчеты

Перед покупкой кабеля необходимо определиться с мощностью нагревательной системы на 1м2.

Рекомендуемые параметры таковы:

  • спальня – 100-150 Вт/м2;
  • кухня, прихожая, коридор -150 Вт/м2;
  • ванная комната, туалет -180 Вт/ м2;
  • лоджия или балкон – 200 Вт/ м2.

Расчет мощности кабеля производится исходя из площади помещений за вычетом той, которая занята постоянно находящейся на ней мебели (кроватью, диваном, шкафами, холодильником, ванной, душевой кабиной и т.д.). Нужно помнить, что электропроводка в жилом помещении рассчитана на 2-4КВт. Рекомендовано делать для теплого пола отдельную линию проводки.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Перед покупкой кабеля необходимо сделать некоторые предварительные расчеты. Когда кабель прикреплен к основе, шаг между его витками и площадь заданы заранее

Если оставшаяся площадь спальни составляет 5,5 м2 , то, с учетом потребности в 100 Вт/м2, мощность кабеля должна составить 100х5,5=550 Вт. Значит нам нужен кабель длиной 24м мощностью в 550 Вт. Шаг укладки кабеля вычисляется как площадь обогрева х100 / длину кабеля, то есть для нашего примера 5,5х100/24= 23см.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

  • подготовка основы пола;
  • составление плана обогреваемой комнаты;
  • монтаж нагревательного контура;
  • монтаж точки подключения;
  • заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Нюансы монтажа панельного пола

Общие принципы монтажа панельного пола (кабельных матов) незначительно отличаются от только что рассмотренного процесса. Подготовленные маты с уже закрепленным на них кабелем тоньше, легче в процессе монтажа. Их можно прикрепить к основанию с помощью двустороннего скотча, а между собой соединить монтажным скотчем.

Увидеть сам процесс подробно можно на видео:

Устройство инфракрасного теплого пола

Поскольку инфракрасный (пленочный) нагреватель укладывают непосредственно под бетонное покрытие без стадии бетонной заливки, остановимся на некоторых нюансах его монтажа подробнее. Пленка может быть уложена только на идеально ровную поверхность, поэтому на плиту перекрытия нужно нанести стяжку с применением самовыравнивающегося состава.

Пенофол создаёт хороший экранирующий слой. На него полосы пленки можно уложить встык, приклеив их к основанию двусторонним скотчем, а между собой – монтажным.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Даже на этой схеме видно, насколько аккуратно и изящно выглядит монтаж инфракрасного пола, который по-другому называют пленочным

Перед укладкой рулон нагревательного элемента нужно нарезать на мерные полосы, длина которых составляет расстояние от стены с терморегулятором до противоположной стены. Полосы укладывают параллельно друг другу. От стены до ближайшей полосы должно быть расстояние в 10 см, а от стен до торцевой части полосы – 5-10 см.

Между собой полосы должны находиться с промежутком в 1 см. Этот зазор необходим и при укладке кабеля для температурного датчика, который помещают под пленку.

Процесс подключения теплого пола к терморегулятору подробно показан на видео, которое мы
и предлагаем вам посмотреть.

Если на теплый пол предполагается укладывать ламинат, нагревательные элементы лучше защитить слоем полиэтиленовой пленки. Если же будет использован линолеум, гидроизолятор можно не применять.

vannapedia.ru

Электрический теплый пол своими руками: монтаж с ВИДЕО

Сделать электрический теплый пол своими руками — вполне осуществимая задача практически для любого домашнего мастера. В этой статье вы найдете подробную инструкцию по выбору, расчету и самостоятельному монтажу с видео материалами.

О том, что теплый пол улучшает комфорт в доме, многие знают не понаслышке. Но мало кто знает о том, как правильно его сделать своими руками. В этой статье мы поговорим о кабельном теплом поле, вы узнаете не только, как его выбрать, но и секреты мастеров, касающиеся расчетов, монтажа и выбора дополнительного оборудования. Мы поможем вам произвести монтаж теплого пола в ванной самостоятельно!

Содержание статьи:

Виды кабельного теплого пола

Производители предлагают несколько вариантов кабельного пола. Это может быть кабель на катушке, маты или секции. При этом маты можно класть на старый пол, без стяжки и под любое покрытие. Если же подогрев выполнен в виде секций, то такой вариант лучше использовать в стяжке. Идеальным половым покрытием для этой системы является кафель, керамогранит. Какой лучше подойдет именно вам – зависит еще и от знаний в области электротехники. Наиболее удачным решением станут маты или секции. В этом случае производитель сам рассчитывает максимальную длину кабеля, его шаг и мощность. Если же говорить о катушечном варианте, то тут потребуется знание формул и навыки электрика.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Кроме вариантов выполнения, кабельный пол можно разделить на резистивный и саморегулирующийся. Чем они друг от друга отличаются – рассмотрим ниже.

Резистивный кабель

Состоит из жил, которые имеют высокое сопротивление (нихром, латунь, медь). Количество жил обычно одна или две. Основной недостаток этой системы в том, что теплоотдача постоянная. Иногда происходит перегрев отдельных участков, что отрицательно сказывается как на сроке службы кабеля, так и на надежности обогрева.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Саморегулирующийся кабель

В народе эту систему называют «умный кабель». Такое название вполне понятно, если рассмотреть принцип действия. Кабель реагирует на температуру окружающей среды. Например, при понижении температуры, происходит сжатие жил посередине, как следствие – повышается сила тока и выделяется дополнительное тепло. При повышении температуры реакция обратная. Стоит такой кабель намного дороже резистивного, но и срок службы у него гораздо выше.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Мощность кабельного пола

Производители поставляют на рынок материал различной мощности, от 100 Вт, до 250-300 Вт. Для различных помещений целесообразно приобретать кабель следующей мощности:

  • жилые комнаты, кухня, прихожая – 100 Вт;
  • ванная комната и туалет – 150 Вт;
  • балкон или лоджия – 200 Вт.

Как можно видеть, в жилых комнатах, потребление электроэнергии на 1 кв.м. сопоставимо с включенной лампочкой.

Как рассчитать длину кабеля и его мощность?

Перед тем как идти в магазин, нужно составить подробный план помещения, на котором указать встраиваемую или корпусную мебель, сантехнику и бытовую технику (все то, что не будет переставляться в дальнейшем). Дело в том, что большинство систем обогрева пола требуют наличия свободной площади пола, чтобы не затруднять теплоотдачу. Кроме того, обогрев ненужной площади (например, под ванной), приведет к ненужному перерасходу электроэнергии.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Теперь нужно рассчитать площадь пола, которая будет обогреваться. Для этого нужно длину помещения умножить на ширину и от полученного результата отнять ту площадь, которую займут мебель и бытовые приборы.

Площадь обогреваемого пола нам известна, можно вычислить нужную нам общую мощность кабеля. Умножаем площадь на мощность 1 кв. м. кабельного пола. Например, площадь комнаты 20 м2, а мощность электрического мата – 150 Вт. Выполнив умножение – получаем результат 3 КВт. Кстати, это же значение нужно учитывать и при покупке терморегулятора.

Если речь идет о катушечном кабеле, то расчеты гораздо сложнее. Дело в том, что нужно учитывать длину кабеля, его удельную мощность, шаг витков и другие показатели. Лучше довериться специалисту, например, консультанту в магазине.

Что потребуется для монтажа кабеля?

Как правило, в комплект электрического теплого пола входит сам кабель, армирующая сетка и гофрированная трубка для прокладки электропроводки. Некоторые производители к комплектации добавляют и регулятор температуры, но чаще всего его нужно покупать отдельно, в соответствии с вашей квадратурой и мощностью пола. Дополнительно потребуется:

  1. Изоляция. Лучше всего приобретать не из ПВХ материала, а тканевую;
  2. Подложка или теплоизоляция;
  3. Электропровод, с сечением жилы от 1,5 до 2 мм, в зависимости от мощности пола.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Выбор теплоизоляции

На сегодняшний день вопрос о том, нужен ли утеплитель под электрический теплый пол, является самым актуальным. Есть как сторонники, так и противники утеплителя. В самом деле, кабельный пол может функционировать и без утеплителя. Кроме того, это позволит избежать снижения высоты помещения. С другой стороны, независимо от материала основания пола, он будет поглощать тепло. Наглядный пример: теплопотери при отсутствии подложки составляют около 30%, если же используется теплоизоляция толщиной 40 мм, то потери тепла значительно меньше, всего 9%. Необходимость в использовании утеплителя очевидна. Какой лучше выбрать? Обозначим основные требования к этому материалу:

  1. Толщина зависит от помещения. Для комнат, которые расположены в подвальных помещениях, нужен материал толщиной 4 см. В квартире, начиная от второго этажа, а также в частном доме, достаточно 2 см толщины;
  2. Термостойкость. Материал должен выдерживать температуру до 1000С;
  3. Способность отражать тепло. Для этого нужна металлизированная поверхность. Важно: фольгу лучше не использовать, она быстро разрушается. Можно использовать и обычный утеплитель, но сверху постелить отражающую пленку.

Что касается вида теплоизоляции, то подойдут как рулоны, так и плиты. Главное, чтобы вышеизложенные условия соблюдались.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Монтаж электрического теплого пола

Чтобы подогрев пола служил как можно дольше, а монтаж проходил без ошибок, соблюдайте следующую пошаговую инструкцию:

Установка монтажной ленты. Расстояние между полосами около метра. Такое приспособление облегчит фиксацию кабеля. Если используются секции или маты, то этот пункт можно пропустить. Смотрите видео чтобы более наглядно понимать о чем речь.

Предварительное тестирование кабеля. Для этого нужно измерить мультиметром сопротивление кабеля и сравнить данные с теми, которые указаны в сопроводительной документации. Допускается разница в значениях, но не более 10%.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Монтаж системы отопления. Укладку кабеля нужно проводить на расстоянии 5-10 см от стен. Длина шага (расстояние между кабелем) вычисляется следующим образом: площадь обогреваемого пола умножается на 100, полученное число нужно разделить на длину кабеля. Как правило, длина шага варьируется от 8 до 15 см. На этом этапе важно не перегибать кабель, для этого нужно соблюдать радиус изгиба (не менее 5 см). Важно: если кабель имеет одну жилу, то его конец должен быть максимально близок к началу (подключается и начало, и конец к одной линии). Двужильный кабель подключается к сети с одного конца.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Закрепить сенсорный датчик температуры. Его устанавливают на равном расстоянии от секций, и не ближе, чем полметра от закругления кабеля. Подключение датчика, как и он сам, лучше расположить в гофрированной трубке (так будет легче его заменить, в случае выхода из строя). На этом же этапе проводится монтаж коробки для регулятора температуры в стену, штробление каналов для укладки электропроводки, подключение обогрева к сети.

Контрольный замер сопротивления системы обогрева. Если значения не изменились, можно проводить пробное включение теплого пола, минимум на 12 часов. Это позволит убедиться в работоспособности и отсутствии дефектов монтажа.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Если тестирование прошло успешно, можно приступать к заливке бетонной стяжки. Для нее используется цемент марки от М-300, в пропорции с песком 1:3. Толщина стяжки примерно 15-20 см. Если больше – снизится температура поверхности пола, а при меньшем значении появляется риск разрушения стяжки от нагревания.

Время полного застывания и высыхания бетона около 4х недель. Раньше этого срока включать подогрев категорически запрещено.

Монтаж кабеля под деревянным полом

По своей сути, устройство такого обогрева почти не отличается от укладки кабеля под бетонную стяжку. Однако, есть некоторые нюансы:

  • места пересечения кабеля и деревянных лаг нужно защитить от чрезмерного перегрева. Для этого можно воспользоваться фольгой;
  • толщина досок для пола не должна превышать 3 см;
  • для обеспечения безопасности необходимо подключить дополнительно УЗО (устройство защитного отключения). В случае значительного перегрева жилы или короткого замыкания, оно обесточит проблемный участок.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Укладка кабеля без стяжки

Такое решение приемлемо в помещениях с низким потолком и в случае, если сверху будет укладываться кафельная плитка или керамогранит. Для этого варианта устройства теплого пола идеально подходят секции или маты. А вот кабель в катушках использоваться не рекомендуется. Технология монтажа не отличается от устройства кабельного пола с бетонной стяжкой. Единственное исключение – монтажную сетку можно не использовать.

Время между окончанием укладки плитки и первым запуском системы электрического теплого пола не должно быть меньше месяца.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Дополнительное оборудование

Информацию о том, как выбрать терморегулятор по мощности, можно найти соответствующей статье нашего сайта. На всякий случай напомним: нужно умножить мощность кабеля на отапливаемую площадь пола. А вот если говорить о виде этого устройства, то предпочтительнее покупать электронное, с возможностью программирования. В этом случае можно значительно сэкономить на электроэнергии, выставив отключение теплого пола в то время, когда вас нет дома.

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыНужно подключить все провода к терморегулятору согласно инструкции

Помимо регулятора температуры, нелишним будет приобрести и УЗО. А в случае, если используется несколько секций кабеля (в помещениях со сложной планировкой), то для каждого терморегулятора установить отдельный автоматический выключатель.

Не допускайте распространенных ошибок!

  1. Категорически запрещено подключать кабельный пол непосредственно к розетке.
  2. Резистивный кабель нельзя укорачивать или пытаться нарастить.
  3. Подключение дополнительного оборудования должен проводить специалист.
  4. Если кабель расположен на металлической сетке, то ее необходимо заземлить.
  5. Любые работы по укладке кабеля должны быть выполнены в строгом соответствии с прилагаемой инструкцией от производителя.

При соблюдении наших рекомендаций, а также требований производителя, электрический кабельный пол будет служить длительное время, и радовать вас теплом.

Полезная статья? Добавь к себе в закладки!

Вам также будет интересно:

comfortpola.ru

Электрический теплый пол своими руками – как сделать электрический теплый пол

Электрические теплые полы набирают обороты популярности. Все чаще во время ремонта их обязательно укладывают под кафельную плитку в ванной, туалете, на кухне и в прихожей, ведь так приятно пройтись босиком не по холодной плитке, а по теплому покрытию. Теплые полы монтируют в детских комнатах, спальнях и понятно почему. Ребенок, проводящий много времени в играх на полу не переохладится, а риск простуды будет снижен. Устанавливают такой обогрев на балконах и лоджиях, где резкий переход из теплой комнаты на холодный пол ощущается наиболее остро. А иногда такие полы полностью берут на себя функцию обогрева помещения, без дополнительных источников тепла. Относительно простая укладка и безопасность дают широкие возможности для того, чтобы сделать электрический теплый пол своими руками. А получаемые, в результате, экономия и комфорт — приятный бонус для семьи.

Есть несколько способов монтажа теплого пола. С теплоизоляционным слоем и без него. По способу крепления — на монтажную ленту либо на металлическую сетку. Да и сами теплые полы состоят из нагревательного кабеля или специальных ковриков, где кабель упакован в сетку с уже заданным шагом укладки. Такой пол называется — кабельный теплый пол.

Выравниваем полы и укладываем теплоизоляцию

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыЕсли теплый пол будет в роли основного подогрева, обязательно применяют теплоизоляционный слой, лучше всего использовать пенополистирол 35 плотности. Толщина его зависит от того, что расположено непосредственно под плитой пола. Для помещений не первого этажа, когда внизу располагается отапливаемое помещение, достаточно утеплителя толщиной 20 мм, для помещений первого этажа с теплым, отапливаемым подвалом — 30 мм. Для балконов, квартир первого этажа с не отапливаемыми подвалами, помещений расположенных над сквозными арочными пролетами толщина такого слоя должна быть не менее 50 мм, а для домов, где бетонная подушка лежит на грунте — 100 мм. Изоляцию можно укладывать на специальный клей или прикрепить специальными дюбелями (это можно сделать на втором этапе работы, по закреплению сетки). Полы должны быть ровными, без явных перекосов, ям и крупных трещин, в противном случае все изъяны нужно заделать цементным раствором, а при значительном перекосе сделать черновую стяжку и выровнять пол. До укладки теплоизоляции поверхность обрабатывают грунтовкой, препятствующей развитию плесени, а в случае с наклеиванием, одновременно повышая адгезию материалов.

Плиты клеят или закрепляют в нескольких местах дюбелями. По поверхности фиксируется штукатурная сетка с помощью пластиковых клипс или дюбелей с шайбами, по длине равными двойной толщине теплоизоляции. Этот крепеж дополнительно прикрепит плиты к полу.

Расчет кабеля

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Поверхность, покрытая кабелем должна быть в пределах 80 % от всей площади помещения. Мощность на 1 м² закладывается в диапазоне 180-200 Вт/ м². До момента укладки нужно проверить сопротивление секции кабеля, допускается отклонение на 10 % в обе стороны, от указанного в техпаспорте. Кабель не прокладывают в тех местах, где находится бытовая техника, крупногабаритная мебель без ножек, и делается отступ от стен на 5-7 см. Теперь следует произвести расчет шага укладки кабеля. Шаг в сантиметрах равен площади обогрева, умноженной на сто и деленной на длину кабеля. До того, как начать выкладывать кабель, вы должны знать, что секция одножильного кабеля имеет соединение с нагревательным проводом с двух концов, а двужильный кабель только с одного.

Подготовительные работы

Для установки терморегулятора нужно в стене на месте его крепления вырезать углубление и проделать штробу до пола. С помощью алебастра по месту крепится монтажная коробка для терморегулятора, из которой выходит гофрированная трубка, которую укладывают в штробу и замазывают алебастром. Конец трубки заводится на 40 см. в зону обогрева, располагая ее, таким образом, чтоб термодатчик оказался в центре между витками кабеля. Труба не должна иметь резких изгибов, а под ее конец, где будет располагаться датчик нужно подложить материал для возвышения, чтобы датчик оказался практически под полом и правильно фиксировал температуру. Конец трубки плотно закрыть изолентой, чтобы в нее не попал при стяжке раствор.

Укладываем кабель

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Кабель раскладывают змейкой, соблюдая вычисленный шаг. К металлической сетке можно фиксировать пластиковыми стяжками минимальной длины. После укладки проверяют и записывают сопротивление кабеля, зарисовывают схему расположения витков, включают и проверяют работоспособность системы, после чего все отключают, снимают терморегулятор до окончания отделочных работ.

Стяжка пола

Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемы

Стяжку можно делать из песчано-цементного раствора, соблюдая пропорцию 3 к 1 с применением специальных пластификаторов или готовыми смесями для стяжки. Толщина налитого пола должна быть не менее 3-4 см. Можно добавлять в смесь фиброволокно. После высыхания укладывают напольную керамическую плитку, применяя специальный клей для теплого пола. Окончательно полы будут готовы к эксплуатации через 28 дней. В течение этого времени теплый пол включать нельзя.

Если теплые полы монтируют в отдельных помещениях, для подогрева до комфортной температуры, требования к тому, как сделать электрический теплый пол, несколько упрощены. Теплоизолировать поверхность не обязательно, поэтому крепить витки провода можно на монтажную ленту сразу к основанию. Можно закладывать меньшую мощность — 150-180Вт/ м². Части провода, который попадает под основные нагревательные приборы, во избежание перегрева сверху изолируют тонкой пробковой изоляцией (2-3 мм.). Фиксация витков провода на лепестки монтажной ленты значительно проще выполнять. Однако надо обратить внимание, если витки кабеля попадают перпендикулярно на соединительные швы плит, следует их укладывать полумесяцем с небольшим запасом, чтобы в результате деформаций плит при изменении температуры исключить натяжение. Других существенных различий по монтажу теплых полов нет.

Видео

Посмотрев это видео, вы узнаете об отличиях нагревательного кабеля от нагревательного мата и получите общие рекомендации по его установке и эксплуатации. Также в ролике рассказывается о плюсах и минусах каждой из систем:

stroysvoimirukami.ru

Советы монтажников электрического теплого пола и видео дополнения



Электрический теплый пол своими руками от а до я своими руками видео – Электрический тёплый пол своими руками: устройство и схемыМонтаж и установка электрического теплого пола с видео примерами.

Теплый пол является предпочтительным выбором при решении вопроса об обогреве загородного дома. Несомненными его преимуществами являются простота укладки и обслуживания, надежность в эксплуатации. Смотрите более подробную инструкцию где наглядно мы разобрали монтаж электрического теплого пола своими руками с фото в видео примерами. Начинать работы необходимо с разметки пола. Теплый пол не укладывается в местах установки мебели или сантехники. Также определяется место под термодатчик, при этом учитывается, что он должен находиться между петлями нагревательного кабеля.

Затем производится штробление стен под монтажную коробку. От нее прорубывается перфоратором канавка, в которую будет уложена гофрированная трубка, содержащая в себе термодатчик и его кабель. Трубка фиксируется алебастром или цементно-песчаной смесью. Конец ее тщательно герметизируется липкой лентой.

На стену внизу приклеивается теплоизолирующая лента толщиной 10мм. Теперь на пол укладываются листы теплоизолирующего материала – полистирола или пеноплекса. Так как при нагревании под кабелем может скапливаться конденсат, то с целью гидроизоляции сверху внахлест кладется слой полиэтилена. Швы склеиваются монтажным скотчем или спаиваются строительным феном, либо паяльной лампой.

Теперь необходимо создать основание для монтажа нагревательного кабеля электрического теплого пола. Для этого нужно сделать стяжку. Далее следует уложить монтажную ленту, закрепляя ее гвоздями или саморезами. Расстояние между рядами монтажной ленты составляет порядка 1 м. Перед укладкой нагревательного кабеля надо проверить его сопротивление. Оно обязано соответствовать паспортным данным. Нагревательный кабель укладываем в зажимы монтажной ленты и фиксируем их. Участки кабеля ни в коем случае не должны перекрещиваться или соприкасаться. Оптимальным расстоянием между двумя отрезками кабеля считается 25 — 35 см. Величина петли кабеля не должна быть менее 5 см. Также фиксируем гофрированную трубку с термодатчиком. Заводим в монтажную коробку концы нагревательного кабеля.

Монтаж электрического теплого пола подошел к завершению, смотрим видео пример. Теперь следует сделать цементную стяжку толщиной до 4-х см. После того, как стяжка сможет выдержать вес человека (обычно 3 — 4 дня), приступаем к работе с электропроводкой. В монтажную коробку устанавливаем терморегулятор. При этом заводим в специальные гнезда кабель термодатчика, концы нагревательного кабеля, провода электропитания. Также стоит предусмотреть в цепи устройство защитного отключения. После окончательного высыхания стяжки кладем финишное покрытие. Ремонт квартиры с нами будет быстрей и дешевле!

Монтаж электрического теплого пола видео


Видео инструкция по установке теплого пола теплолюкс. Смотреть обязательно.

sdelalremont.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
