Многие владельцы частных домов пытаются уменьшить расходы на установку и эксплуатацию и упростить отопительную систему за счет использования электробойлера для отопления.
Содержание
Существует два вида электробойлеров: проточные и накопительные.
Первый подает в систему горячую воду уже через несколько секунд после включения. Однако такой прибор очень сильно нагружает электросистему. Поэтому использовать проточный бойлер для отопления дома можно лишь при мощной и качественно собранной электропроводке.
Накопительные бойлеры – это емкости, в которых вода нагревается и сохраняется до ее использования. Их и применяют, как правило, в качестве электрических бойлеров для отопления.
Электрический бойлер для отопления подбирается по мощности. Если мощность прибора 6 – 10 киловатт, то он рассчитан именно на применение в качестве отопительного прибора. Внимание следует обратить и на объем бака. Чем он больше, тем реже придется работать нагревателю. Бытовые бойлеры редко бывают больше 100 литров. Промышленные модели обладают емкостями 300 и более литров.
Разветвленность системы бойлерного отопления значительно влияет на качество отопления.
Чем больше радиаторов и ответвлений, тем ниже скорость движения воды в системе и прохладнее в помещении.
Если при расчетах схемы отопления бойлером были учтены «нижние пределы» по площади помещения, постепенно производительность системы будет уменьшаться. То есть, нужно будет менять тен на более мощный или увеличивать количество отопительных приборов в доме.
Качество бойлерного отопления очень зависит от чистоты труб и нагревательного элемента. Поэтому придется время от времени вызывать сервисные службы или самостоятельно очищать систему.

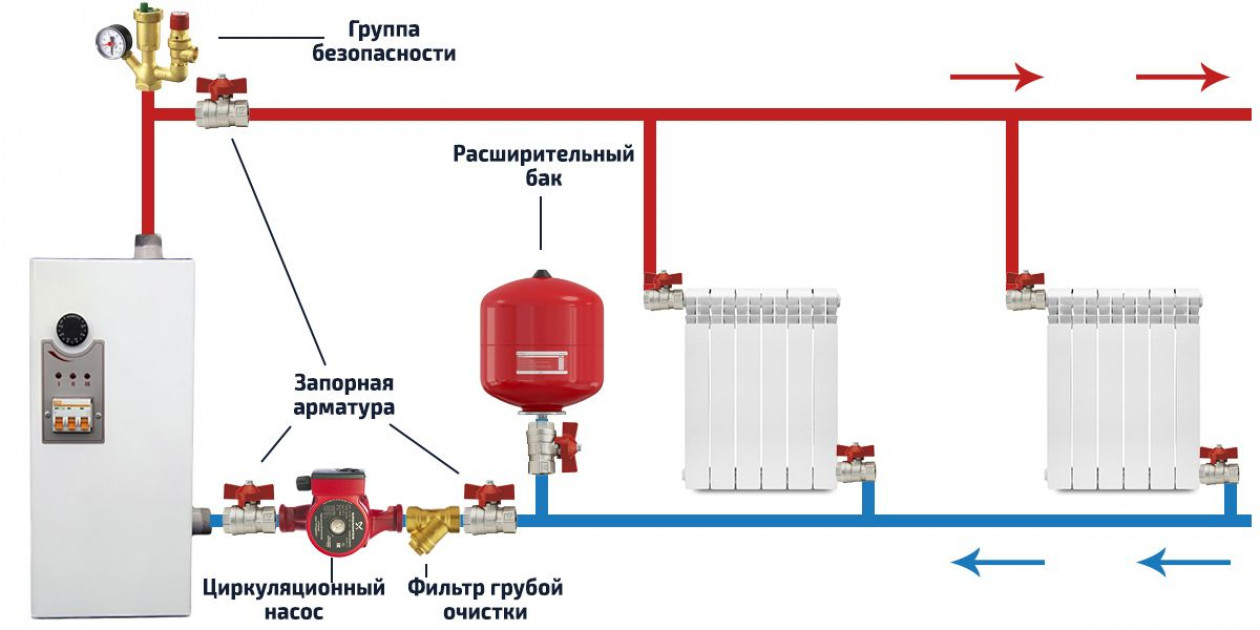

Постоянное и равномерное движение теплоносителя обеспечивается за счет циркуляционного насоса, предусмотренного схемой отопления бойлером.
Так как электрический тен без перерыва включен, а вода в системе постоянно меняется, на нем скапливается большое количество накипи. Поэтому следует приготовиться к частой его замене в электробойлере для отопления.
Суровая русская зима заставляет каждого задуматься об утеплении своего жилища.
И если счастливые владельцы квартир с централизованным отоплением могут переложить свои заботы на могучие плечи коммунальных компаний, жильцам так называемых частных домов приходится решать проблемы самостоятельно. Вариантов отопления можно подобрать множество. Однако среди разнообразных систем обогрева жилища чаще всего выбирают водяное отопление, как наиболее практичный и традиционный вариант.
Содержание
1 Как устроена водяная система отопления?
1.1 Вариант #1 — естественная или гравитационная
1.2 Вариант #2 — принудительная система
2 Устройства, необходимые для работы системы
2.1 Котел для разогрева теплоносителя
2.2 Трубы, составляющие отопительный контур
3 Разбор классических вариантов разводок
3.1 Вариант #1 — однотрубная система
3.2 Вариант #2 — двухтрубная система
3.3 Вариант #3 — коллекторная разводка
Принцип функционирования водяного отопления достаточно прост.
Конструкция представляет собой замкнутую систему, состоящую из нагревательного котла, трубопровода и радиаторов.
Котел разогревает теплоноситель, это может быть вода или раствор на основе одного из гликолей, который по трубам поступает в радиаторы, расположенные в отапливаемом помещении. Батареи нагреваются и отдают тепло в воздух, за счет чего нагревается уже само помещение. Остывший теплоноситель по трубам возвращается к котлу, где нагревается вновь и цикл повторяется.
Водяное отопление — замкнутая система, в которой циркулирует теплоноситель: 1 — расширительный бак; 2—автоматический блок управления; 3—вихревой генератор; 4 — циркуляционный насос; 5—бак-термос
Циркуляция теплоносителя, на которой основаны все системы водяного отопления, может осуществляться двумя способами — естественным и принудительным.
Процесс осуществляется за счет разных плотностей холодной и горячей воды. Нагретая жидкость становится менее плотной и, соответственно, весит меньше, поэтому стремится вверх, продвигаясь по трубам.
Остывая, она уплотняется, после чего возвращается в котел.
Система с естественной циркуляцией работает за счет действия естественных сил гравитации
Главным достоинством естественной системы считается автономность, поскольку она не зависит от электричества, и предельная простота конструкции. К недостаткам относят необходимость использования большого количества труб, причем их диаметр должен быть достаточно велик, чтобы обеспечивать естественную циркуляцию. А так же отсутствие возможности использовать современные модели батарей с небольшим сечением и необходимость строгого соблюдения уклона не менее 2°.
Движение теплоносителя по трубам происходит за счет работы циркуляционного насоса. Образующиеся при нагреве излишки жидкости отводятся в специальный расширительный бачок, чаще всего закрытый, что предотвращает испарение воды из системы. В случае если в качестве теплоносителя выбирается раствор гликолей, расширительный бачок в обязательном порядке должен быть закрыт.
Кроме этого в системе присутствует манометр, осуществляющий контроль за давлением.
Принудительная система подразумевает дополнительные расходы на расширительный бачок, манометр, насос, терморегуляторы и т.д.
Достоинства конструкции неоспоримы: малый объем теплоносителя, в качестве которого можно использовать не только воду, меньший расход труб, диаметр которых меньше, чем в предыдущем случае. Возможность регулирования температуры нагрева радиаторов, батареи могут быть любого типа с любым диаметром трубы. Основной недостаток – зависимость от подачи электричества, с помощью которого работает насос.
Более подробное сравнение этих двух вариантов можно посмотреть в этом видео:
Обзор системы с принудительной циркуляцией и подробное описание принципа работ представлены в нашей статье: https://aqua-rmnt.
com/otoplenie/razvodka-otopitelnoj-sistemy/sistema-s-prinuditelnoj-cirkulyaciej.html.
Домашняя водяная система отопления будет бесперебойно функционировать только в случае, если правильно подобраны ее главные составляющие.
Практика показывает, что он может быть любого типа: газовый, электрический, на жидком или твердом топливе. Наиболее экономичны модели, работающие на газе. Однако они требуют подведения газовой магистрали, регулярного контроля и обслуживания специалистами. Твердое или жидкое топливо предполагает полную независимость отопления от централизованных сетей, но потребует обустройства специального хранилища для запасов топлива.
Котел чаще всего устанавливают либо в подвале дома, либо в специально оборудованном помещении — котельной
Электрический котел должен подключаться к сети и потребляет достаточно большое количество энергии. Этот вариант вообще мало целесообразен, поскольку проще поставить электрические радиаторы и напрямую преобразовывать в тепло электроэнергию.
Мощность оборудования выбирается исходя из площади отапливаемого помещения. В среднем, чтобы обустроить водяное отопление дома, подбирают котел с мощностью 1 кВт на 10 кв. метров при высоте стен не более 3 м. Так же стоит учесть и степень утепления жилища, размеры окон и наличие возможных дополнительных потребителей тепла.
Традиционно они изготавливались из металла. Но стальные конструкции, монтирующиеся с помощью сварки, легко подвергаются коррозии. Поэтому им на смену пришли оцинкованные и нержавеющие трубы, у которых этот недостаток отсутствует. Наиболее надежный вариант из металла – медные трубы, которые выдерживают перепады давления, температур и не подвержены коррозии. Их можно просто «спрятать» в стены дома. Однако высокая стоимость такого оборудования относит его к числу эксклюзивных вариантов.
Металлопластиковые трубы обладают хорошими эксплуатационными характеристиками. Они прочны, не подвержены коррозии, просты в монтаже, на их внутренних поверхностях не откладываются осадки.
Единственный недостаток: высокий коэффициент теплового расширения, что провоцирует повреждение трубы при температурных перепадах.
Нужно отметить, что водяное отопление загородного дома может быть обустроено разными способами. Различают одноконтурную и двухконтурную систему. Первая предназначена исключительно для обогрева помещений.
Она состоит из одноконтурного котла с атмосферной вытяжкой, простой однотрубной разводки и нужного количества радиаторов. Для того чтобы обеспечить подачу горячей воды может быть установлено одновременно две таких конструкции. При этом одна будет осуществлять отопление, а вторая – нагревать воду. Что достаточно практично, поскольку в теплое время года можно будет пользоваться только нагревом воды.
Конструкция считается самой недорогой и наиболее простой в монтаже, лучше всего подходит для домов, чья площадь меньше или равна 100 кв. м. Вероятно, поэтому ее достаточно часто используют, чтобы обустроить водяное отопление на даче.
Может быть усовершенствована путем добавления циркуляционного насоса, двухтрубной разводки и терморегуляторов на радиаторах.
Двухконтурная конструкция используется для отопления и подачи горячей воды. Особенно удобна в домах, где проживает не более 4 человек. Еще один нюанс: вода должна быть водопроводной или специально умягченной, жесткая прямо из скважины не подойдет.
Исходя из принципа движения теплоносителя, система может быть однотрубной, двухтрубной и коллекторной. Рассмотрим каждую из них поподробнее.
Теплоноситель последовательно переходит от первой батареи к следующей. При этом температура каждого последующего радиатора будет несколько ниже. Самому последнему может уже не хватать тепла для достаточного обогрева помещения.
Однотрубная система практически не регулируется, поскольку перекрытая батарея закроет доступ жидкости ко всем остальным
При необходимости отремонтировать радиатор придется сливать теплоноситель из системы и только после этого можно производить манипуляции с вышедшим из строя прибором.
Такая схема более качественно прогревает помещение. Она предполагает наличие двух труб, подходящих к каждой батарее. По одной из них к радиатору поступает нагретая жидкость, а при помощи другой отводится после остывания.
Отличительная особенность такой системы: трубы с горячим теплоносителем подключаются к радиаторам параллельно, что дает возможность при необходимости отключать батареи
Более подробно об устройстве и принципе работы двухтрубной системы отопления вы можете из нашей статьи: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/dvuxtrubnaya-sistema-otopleniya-chastnogo-doma.html
Как и в предыдущем варианте в последнем радиаторе температура будет несколько ниже, но потери в этом случае незначительны.
Наиболее удобная в использовании система, предполагающая наличие коллектора, от которого отдельно к каждому из радиаторов подходит труба с горячим теплоносителем и еще одна возвращает остывшую жидкость. Дает возможность регулировать температуру в помещении, осуществлять ремонт или замену любого участка системы без предварительного отключения отопления. Основной недостаток: большой расход труб и необходимость монтажа коллекторного шкафа.
Коллекторная система позволяет регулировать температуру в помещении и производить ремонт радиаторов без отключения отопления
При желании вполне возможно обустроить домашнее водяное отопление своими руками. Проектирование системы потребует точных расчетов и грамотного подбора оборудования, которое впоследствии будет нужно качественно смонтировать.
Если есть сомнение в собственных силах, лучше доверить ответственное дело специалистам, которые профессионально и в короткие сроки произведут все необходимые работы. Их результатом станет теплый и уютный дом.
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
В то время как только около девяти миллионов домов в США отапливаются котлами, около 85 процентов домов в Соединенном Королевстве используют этот высокоэффективный и экономичный источник тепла. Независимо от того, покупаете ли вы котел впервые или заменяете существующий, важно знать, какие факторы влияют на принятие разумного решения о покупке. Читайте дальше, чтобы узнать, что такое котлы, чем они отличаются от других методов отопления и как выбрать лучший котел для вашего дома.
На этой странице
Бойлер — это прибор центрального отопления, который нагревает воду в резервуаре (как обычный водонагреватель) и распределяет ее по ряду труб к различным радиаторам по всему дому.
В зависимости от котла он либо нагревает воду до состояния пара (паровой котел), либо поддерживает воду в жидком состоянии (водогрейный котел). Любой из них может питаться от нескольких источников топлива, включая природный газ, пропан, мазут или электричество, с сопоставимыми уровнями энергоэффективности. Если вы заменяете котел, вы должны выбрать тот же тип, что и оригинальный, потому что радиаторы предназначены специально для пара или горячей воды.
Печи являются наиболее распространенным источником центрального отопления в США, распространяя свое тепло, нагнетая теплый воздух через систему воздуховодов. Обычно они являются частью комплексной системы отопления, вентиляции и кондиционирования воздуха (HVAC) дома и имеют общие воздуховоды с системой кондиционирования воздуха для круглогодичного климат-контроля.
Котлы способны производить только тепло. Их неспособность подавать прохладный воздух в летние месяцы делает их менее популярными в самых жарких регионах США. Котлы также обычно дороже. Покупка печи может стоить от 700 до 2000 долларов и установка от 2500 до 6000 долларов, в то время как покупка котла может стоить от 3500 до 8000 долларов и установка от 3500 до 10000 долларов.
Тем не менее, котлы имеют ряд преимуществ перед печами:
По этим причинам бойлеры иногда являются предпочтительной системой центрального отопления в более холодных регионах, где основное внимание уделяется эффективному теплу, а центральное кондиционирование воздуха не требуется.
Энергоэффективность котла оценивается с помощью «годовой эффективности использования топлива» (AFUE), которая представляет собой процент энергии, которую котел преобразует в тепло.
Согласно федеральному закону, новый котел должен иметь рейтинг AFUE не менее 80 процентов, но старые котлы могут иметь рейтинг AFUE от 56 до 70 процентов.
Высокоэффективные котлы могут иметь оценку AFUE до 98,5% и часто имеют сертификат Energy Star. Высокоэффективный котел обычно имеет более высокую цену, но в долгосрочной перспективе сэкономит вам деньги за счет меньшего счета за коммунальные услуги.
Вообще говоря, лучшими котлами являются конденсационные котлы с закрытым сгоранием, которые обеспечивают наивысший уровень энергоэффективности. Однако эти агрегаты являются самыми дорогими. Вы должны сопоставить первоначальную стоимость устройства с долгосрочной экономией на счетах за коммунальные услуги, чтобы определить, предлагает ли оно экономически эффективное решение для вашего дома.
Выбор котла подходящего размера для вашего дома также повлияет на его энергоэффективность и общее функционирование. Небольшой котел будет работать слишком усердно, чтобы работать эффективно, в то время как большой котел будет потреблять больше энергии, чем необходимо для обогрева вашего дома. Существует несколько факторов, влияющих на размер котла, таких как показатели изоляции, толщина стен, уплотнители дверей и окон, тип и качество фундамента дома и т. д. Для точного расчета размеров обычно требуется наем специалиста по отоплению и охлаждению.
Джеймс Фитцджеральд
Джеймс Фицджеральд — разнорабочий и писатель-фрилансер, занимающийся ремонтом дома, страстно увлеченный своими руками, садоводством и всем, что связано с работой руками. Он имеет более чем десятилетний профессиональный опыт в различных отраслях, включая строительство, работы с деревьями, ландшафтный дизайн и общее техническое обслуживание. Когда он не ищет очередной заманчивый проект «сделай сам», он может готовить, поднимать тяжести, кататься на мотоцикле, гулять по побережью или глубоко погрузиться в книгу.
Одной из наиболее распространенных систем домашнего отопления для старых домов на северо-востоке и в других регионах с холодным климатом является бойлер. Бойлеры нагревают воду, а затем распределяют горячий пар или горячую воду по комнатам через ряд труб для обогрева дома. Пар направляется к радиаторам, а горячая вода поступает к радиаторам или системам лучистого отопления. Котлы работают на природном газе, мазуте, пропане, электричестве или смеси биодизельного топлива. (Перспективы расходов на топливо этой зимой довольно мрачные.)
Котлы считаются системами центрального отопления, поскольку тепло, выделяемое оборудованием, распространяется по всему дому. Однако, в отличие от других методов нагрева, между включением котла и рассеиванием тепла обычно существует небольшая задержка.
Большинство котлов производят пар или горячую воду с использованием природного газа или мазута и являются либо конденсационными, либо неконденсирующими (см.
ниже). Согласно требованиям федерального правительства, котлы должны иметь КПД не менее 80% и могут достигать 9%.8,5 процента. Некоторые котлы могут быть дорогими в установке, но все типы обычно служат от 15 до 30 лет, и вы можете избежать возможных проблем с ремонтом, прочитав наше руководство по самым и наименее надежным котлам. Вам также следует ознакомиться с опросами 2137 котлов, проведенными Consumer Reports за 2019 и 2021 годы, принадлежащими участникам, которые установили новый блок в период с 2005 по 2021 год, чтобы получить более четкое представление о том, какие бренды предпочитают участники.
Газовые котлы
Газовые котлы работают на природном газе или пропане и отличаются высокой эффективностью. Однако природный газ доступен не везде, и некоторые домовладельцы в конце газопровода платят за топливо более высокие цены. Пропан обычно дороже природного газа, но он доступен на всей территории США 9.0005
Котлы, работающие на жидком топливе
Если вы покупаете котел, работающий на жидком топливе, вам потребуется доставка и хранение мазута в резервуарах, подобных приведенному выше, а ваши эксплуатационные расходы будут зависеть от роста и падения цен на нефть.
Некоторые производители котлов теперь предлагают модели, работающие на биодизельном топливе, которое меньше загрязняет окружающую среду, чем обычное печное топливо. В зависимости от цен на нефть биодизельное топливо может быть конкурентоспособным по стоимости со стандартным маслом. Однако, поскольку биодизельное топливо сгорает чище и смазывает систему, оно может снизить расходы на техническое обслуживание и очистку котла.
Электрические котлы
Электрические котлы отличаются высокой энергоэффективностью. Однако они, как правило, неэкономичны, поскольку во многих частях страны электричество стоит дороже, чем другие виды топлива. Если вас интересует электрическое отопление, подумайте о тепловом насосе.
Паровые радиаторы
Паровое отопление является одной из старейших технологий отопления, и вертикальные металлические паровые радиаторы, расположенные вдоль стен в старых домах, являются обычным явлением. Они могут обеспечить постоянное, комфортное тепло.
Паровые радиаторы нуждаются в простом уходе для правильной и эффективной работы. Кроме того, радиатор может деформироваться или создать бороздку в полу. Если это произойдет, радиатор может наклониться, издавая громкий стук. Кроме того, паровые радиаторы на наружных стенах могут излучать тепло на улицу и ограничивать вашу возможность расставлять мебель по комнате.
Радиаторы на горячую воду
Более распространенные в новых домах, радиаторы на горячую воду располагаются вдоль плинтуса комнаты или стоят вертикально, как паровой радиатор. Радиаторы горячей воды могут снизить потребление энергии в вашем доме, потому что они позволяют контролировать температуру каждого этажа или большого пространства. Специалист по отоплению может установить на радиаторы автоматические вентили и подключить их к отдельным термостатам.
Самая распространенная проблема с радиаторами горячего водоснабжения — нежелательный воздух в системе. Кроме того, как и паровые модели, вертикальные водяные радиаторы могут ограничить ваши возможности по размещению мебели.
Водяной теплый пол
Гидравлические (водяные) системы являются наиболее распространенными системами водяного теплого пола. Бойлер нагревает воду и подает ее в трубу под полом, которая действует как гигантский радиатор. Водяные системы могут обогреть весь дом, но в основном они используются для обогрева одной комнаты или помещения, а некоторые из них могут быть зонированы, чтобы термостаты регулировали каждое пространство.
Водяное лучистое отопление более эффективно, чем отопление плинтуса, а также, как правило, более эффективно, чем воздушное отопление. Он также не распространяет аллергены, как системы принудительной вентиляции, и потребляет мало электроэнергии. Однако гидравлические системы могут быть дорогими в установке и ремонте и могут быть не такими эффективными, если пол покрыт толстым ковровым покрытием.
Конденсационные и неконденсационные
Все котлы либо конденсационные, либо неконденсационные. Конденсационный котел концентрирует водяной пар, образующийся в процессе нагрева, и использует отработанное тепло для предварительного нагрева холодной воды, поступающей в котел.
Конденсационные котлы чрезвычайно энергоэффективны, поскольку они могут обеспечить достаточное количество тепла при работе при более низких температурах.
Котлы без конденсации обычно работают при более высоких температурах, и часть тепла выбрасывается наружу. Неконденсационные котлы имеют эффективность от 80 до 88 процентов, а конденсационные котлы имеют КПД более 88 процентов.
Герметичное сжигание по сравнению с негерметичным сжиганием
Котлы бывают либо закрытыми, либо негерметичными. Вы должны купить горелку закрытого типа, потому что она подает наружный воздух в горелку и направляет выхлопные газы наружу. Котлы с негерметичным сгоранием всасывают нагретый воздух, а затем направляют его в дымоход, тратя впустую энергию, используемую для нагрева воздуха. Кроме того, котлы закрытого типа не будут приносить вредные газы в ваш дом.
Климат
Если вы живете в холодном климате, котел может быть хорошим выбором для вашего дома.
Тип топлива
Газовые котлы могут стоить меньше, чем котлы, работающие на жидком топливе, если цены на мазут высоки. Однако тип топлива, который вы выберете, будет зависеть от того, что доступно в вашем регионе.
Размер
Размер котла так же важен, как и его эффективность. Если котел малогабаритный, он не будет работать эффективно; если он негабаритный, обогрев дома будет стоить вам дороже. Работайте со специалистом по отоплению и охлаждению, который должен использовать руководство J подрядчиков по кондиционированию воздуха (ACCA) для определения правильного типа и размера котла. Расчет будет учитывать фундамент вашего дома, толщину стен, параметры изоляции, окна, фильтрацию воздуха и многое другое.
Охлаждение
Котлы обеспечивают только тепло; поэтому вам также понадобится система охлаждения, если вы хотите кондиционировать воздух в своем доме.
Котлы оцениваются по ежегодной оценке эффективности использования топлива (AFUE), которая показывает, сколько энергии преобразуется в полезное тепло. Новые котлы должны иметь рейтинг AFUE не менее 80 процентов, а высокоэффективные модели имеют КПД от 90 до 98,5 процентов. Чем выше рейтинг, тем выше стоимость оборудования, но ниже эксплуатационные расходы.
Например, предположим, что текущий балл AFUE вашего котла составляет 65 процентов, и вы платите 1300 долларов в год за топливо. Если вы установите высокоэффективную систему природного газа с AFUE 90 процентов, ваша общая годовая экономия должна составить около 364 долларов.
Если это не чрезвычайная ситуация, и ваш текущий котел больше не работает, не покупайте новый котел, пока вы не сделаете остальную часть вашего дома максимально энергоэффективной, потому что снижение тепловой нагрузки вашего дома позволит вам купить меньший, менее дорогая система.
При необходимости вы должны:
• Утеплите чердак и стены.
• Добавьте уплотнитель вокруг дверей и замажьте окна герметиком, чтобы предотвратить утечку тепла.
• Надлежащим образом изолируйте воздуховоды системы охлаждения в подвальных помещениях и на чердаках.
• Почистите дымоход.
• Настройте потолочные вентиляторы на вращение по часовой стрелке, чтобы сдувать поднимающееся тепло.
• Установите и настройте программируемые термостаты для автоматического снижения температуры ночью и во время вашего отсутствия. Программируемые термостаты могут сэкономить вам 10% в год на счетах за отопление.
Котлы должны ежегодно обслуживаться специалистом по отоплению, чтобы обеспечить эффективное отопление. Технический специалист должен:
Водогрейные котлы
• Проверить клапан сброса давления и контроль верхнего предела.
• Осмотрите гидробак.
• Очистите теплообменник.
Паровые котлы
• Слейте немного воды, чтобы удалить отложения.
