Банная печь из металла своими руками чертежи: Лучшая печь для бани своими руками из металла чертежи

чертежи, самая эффективная из металла

Изготовление печей для бани своими руками получило широкое распространение в частном секторе, где владельцы недвижимости предпочитают автономность и независимость центральных коммуникаций. Грамотно спроектированные изделия отличаются компактностью, удобством и безопасностью пользования, обладают высоким КПД и хорошей экономичностью. Если сделать печь для бани своими руками, можно сэкономить и усовершенствовать свои умения и навыки работы с металлом и камнем.

Содержание

  1. Металлические банные печи
  2. Разновидности конструкций
  3. Простейшие печи для бани из металла
  4. Процесс изготовления
  5. Как улучшить характеристики металлической печки

Металлические банные печи

Металлическая печь имеет малую массу, быстро нагревается и столь же быстро остывает

Нагревательные котлы для парилки различаются по габаритам, форме и вариантам отделки.

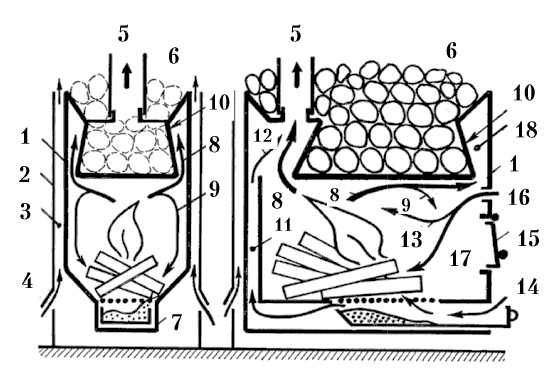

Банные печи сиз металла имеют общее устройство:

  • Корпус.Банная печь из металла своими руками чертежи: Лучшая печь для бани своими руками из металла чертежи Может иметь форму куба, параллелепипеда, цилиндра вертикальной или горизонтальной ориентации. Служит для размещения функциональных частей для топлива и отвода продуктов его сгорания.
  • Топка. Ограниченный в корпусе короб для приема и сжигания дров. В нижней части находится колосниковая решетка, а в верхней отверстие для отвода дыма и пиролизных газов.
  • Зольник. Находится под колосниками, нужен для сбора золы и пепла. Дверка используется для регулировки тяги в системе.
  • Каменка. Металлическая корзина с камнями. Предназначена для более эффективного распределения тепла по объему парилки. В качестве теплообменника используются обычные булыжники или талькохлорит — уникальный минерал метаморфического типа, обладающий целебными свойствами.
  • Дымоход. Создает необходимую тягу, отводит дым из камеры сгорания. Обычно делается из стальной трубы.

Иногда устанавливается печка в баню с баком для воды. Емкость располагается непосредственно над котлом и может снабжаться краном для подачи воды на нагревательные элементы или в таз.Банная печь из металла своими руками чертежи: Лучшая печь для бани своими руками из металла чертежи

Разновидности конструкций

Открытая печь

Перед тем как делать котел для парилки, нужно оценить его соотношение к размеру помещения и уровень безопасности.

Печка для бани на дровах своими руками может быть изготовлена в таком исполнении.

  • Закрытая. Сооружение отличается компактностью и практически полностью исключает вероятность получения ожогов. Выведенная в парную часть котла обкладывается стенками из огнеупорного кирпича, а сверху полностью перекрывается камнями.
  • Открытая. Боковые части не закрываются, благодаря чему обеспечивается более ускоренный и сильный нагрев помещения. На крышке котла приваривается металлический короб, в который засыпаются булыжники. Емкость для воды делается меньшего объема. Такая печка для бани с баком своими руками делается просто и быстро.
  • Комбинированная. В таких печах тепловая энергия используется по максимуму. В конструкции выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка с четырьмя отверстиями для трубы и обводного колена.Банная печь из металла своими руками чертежи: Лучшая печь для бани своими руками из металла чертежи

Также различают нагревательные устройства по типу применяемого топлива:

  • дровяные — требуют постоянной дозаправки и присмотра, но могут использоваться автономно, независимо от наличия коммуникаций;
  • электрические — современные, надежные, оснащенные защитой высокого класса устройства, потребляющие большое количество энергии, а значит — дорогие в эксплуатации;
  • газовые — практичные, безопасные экономичные устройства с возможностью регулировки мощности нагрева.

Выбор делается исходя из особенностей помещения, финансовых возможностей и умений мастера.

Простейшие печи для бани из металла

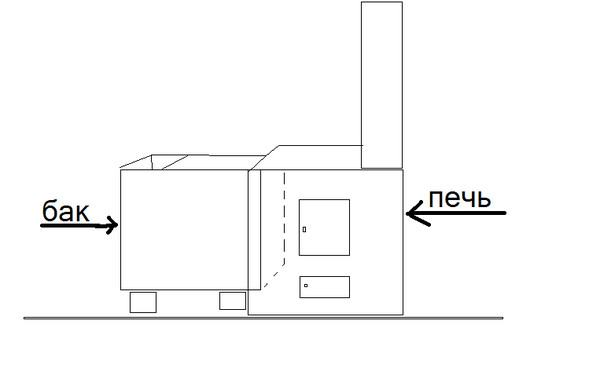

Печь с выносной топкой

При проектировании обустройства сауны решение относительно типа и характеристик печи принимается после оценки всех сопутствующих факторов. Иногда выбор делается в пользу самых простых конструкций как временное решение при отсутствии средств, оборудования или при ожидании каких либо благоприятных условий для возведения более дорогих и эффективных сооружений.Банная печь из металла своими руками чертежи: Лучшая печь для бани своими руками из металла чертежи

Варианты формы котлов:

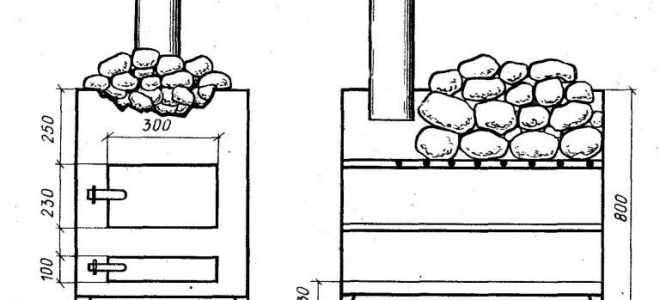

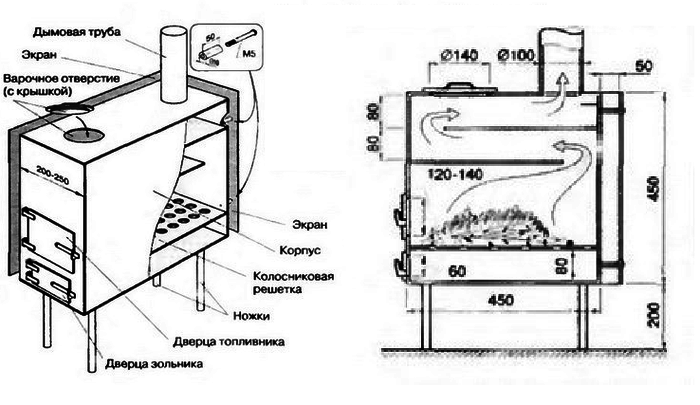

  • Кубические. Представляют собой классическую буржуйку с внутренней топкой. Внутрь корпуса ставится зольник, колосники, а сверху труба, выводимая через стену на улицу. Безопасность обеспечивается высоким дымоходом и подводом воздушного канала к поддувалу. Является наиболее распространенным способом обустроить парную быстро и недорого.
  • Вертикальные. Хорошее решение для маленьких парилок. Занимают мало места, от стен отгораживаются изоляционным материалом. Котел может содержать два или три отсека — топка, внутренняя каменка, водяной котел. Для перенаправления тепловых потоков сверху устанавливается экран.

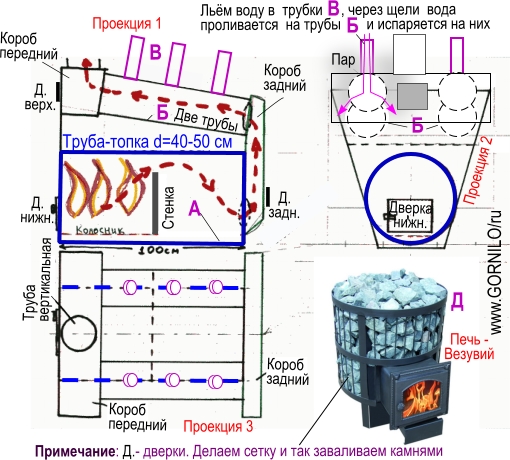

  • Горизонтальные с выносной топкой. Изготовить такие устройства сложнее, так как нужно делать и изолировать проход в стене. Тем не менее, затраты окупаются. Находиться в парилке комфортно, безопасно, нет риска возгорания и отравления угарным газом. Выносная топка обогревает и предбанник, что удобно и практично.

Печи прямоугольной формы более долговечные, чем круглые, так как железо в углах греется меньше, корпус лучше и дольше сохраняет форму.Банная печь из металла своими руками чертежи: Лучшая печь для бани своими руками из металла чертежи Высокий котел дает больше конструктивных возможностей, но большая часть тепла выделяется вверх, что требует установки дополнительных приспособлений по его направлению вниз и в стороны.

Процесс изготовления

Для изготовления котла можно использовать газовый баллон

Чтобы сварить нагревательный котел для сауны, можно использовать самые разнообразные, в том числе и бросовые материалы:

  • старый газовый баллон после его тщательной очистки;
  • бочку с толстыми стенками;
  • диски от колес;
  • отрезок металлической трубы;
  • листы металла толщиной не менее 5 мм.

Кроме этого потребуется:

  • арматура для колосников;
  • ручки, петли и задвижки для дверок;
  • асбестовый шнур для уплотнения и футеровки;
  • шамотный и огнеупорный красный кирпич;
  • глина и песок;
  • двухслойная труба под дымоход.

При наличии всего необходимого нужно в соответствии с заранее составленной схемой сварить корпус, приделать к нему ножки и приступить к изготовлению печи.Банная печь из металла своими руками чертежи: Лучшая печь для бани своими руками из металла чертежи

Сначала делается топка:

  1. Нанесение разметки. Вырезание отверстий для поддувала и загрузки топлива. С внутренней стороны корпуса прикрепляются упоры для крепления колосников. Варить нужно аккуратно, лучше точечно, чтобы не прожечь корпус и не оставить на нем выпуклостей от перегрева. Решетку можно сделать самому или приобрести готовое изделие в магазине.
  2. Закрепление дверок. Петли крепятся сваркой, болтами или заклепками. Целесообразно использовать последние два способа, чтобы изделия не деформировались от нагревания.
  3. Проведение футеровки. На стенки топки приклеиваются шамотные кирпичи. Это предотвратит накаливание металла до красного цвета, обеспечит поглощение излишнего жара и продлит срок службы конструкции.
Печь с открытой каменкой

Следующим этапом является изготовление каменки. Используется одна из технологий:

  • Поверхностная. После проведения замеров делается клетка из арматуры диаметром 10-12 мм. Затем короб устанавливается на крышку котла и приваривается к ней.Банная печь из металла своими руками чертежи: Лучшая печь для бани своими руками из металла чертежи Глухие стенки делать не стоит, чтобы обеспечить лучший нагрев комнаты и свободный выход пара после подачи воды.
  • Внутренняя. В корпусе делается отверстие, ставится решетка под камни. Подача воды может осуществляться кружкой через проем или через отверстие из бака с краном.

Полость заполняют особыми минералами — талькохлоритом, диабазом. Не допускается использование слюдосодержащих пород, кремня и гранита.

Изготовление бака для нагрева воды не относится к числу обязательных мероприятий, но позволяет сделать процесс посещения бани более комфортным и безопасным. Данное сооружение служит как подачи воды на камни, так и для последующих гигиенических процедур в душевой.

Для изготовления используются те же материалы, что шли на котел, только стенки их могут быть тоньше, так как изделие не подвергается контакту с открытым пламенем. Концы трубы заглушаются, сверху делается отверстие для заправки, снизу вставляется кран. Бак крепится на каменку, нагрев происходит от непосредственного контакта с материалом, а также от горячего дыма.Банная печь из металла своими руками чертежи: Лучшая печь для бани своими руками из металла чертежи

Как улучшить характеристики металлической печки

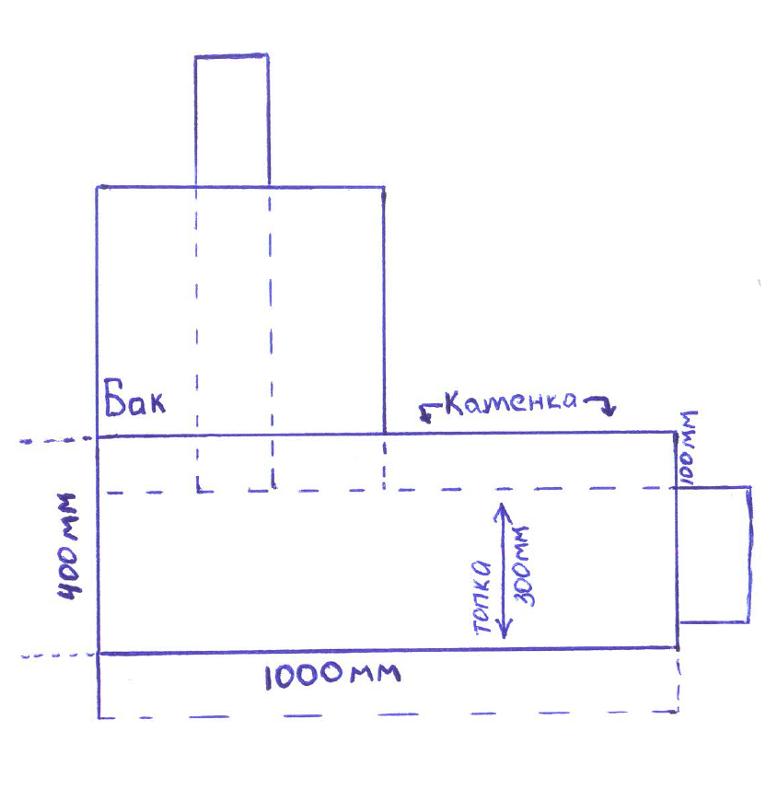

Чертеж металлической печи

Имея чертежи банной печи из металла, можно собрать надежные и функциональные изделия. Но всегда есть возможность сделать их работу эффективнее, а внешний вид привлекательнее.

Поддерживать постоянную тягу и не переживать о возможном пожаре позволят двойные трубы с дефлектором. В таких каналах сажа не задерживается.

Улучшить дизайн очага можно с помощью клинкерной плитки и изразцов. Эти покрытия отлично переносят жар и резкие перепады температуры.

Целесообразно брать крупные камни. Они дольше удерживают тепло и не остывают сразу после поливания водой.

Банная печь из металла своими руками: чертежи + фото

Содержание

  • Один из наиболее удачных вариантов печки
  • Последовательность изготовления печи для бани
  • Декоративная отделка
  • Установка банной печи из металла

Хорошая банька в своем доме давно стала проверенным средством сохранять здоровье, снимать напряжение и накопленную усталость.Банная печь из металла своими руками чертежи: Лучшая печь для бани своими руками из металла чертежи В домашних условиях выгодно и удобно использовать банную печь с электронагревом. В доме на природе или на даче лучшим вариантом признана банная печь из металла, работающая на твердом топливе. Сегодня банные печи из металла легко купить, заказать в слесарной мастерской практически на любой вкус, любое топливо и мощность нагрева. Но при наличии смекалки, инструмента и подходящего материала проще и дешевле изготовить банную печь из металла своими руками.

Преимущества такой банной металлической печи неоспоримы:

  • Есть возможность «вписать» печь в банное помещение по собственным представлениям об удобстве;
  • Малый вес и прочная конструкция банной печи позволяют легко транспортировать даже в собственном автомобиле;
  • Конструкция печи позволяет достаточно просто вносить изменения и усовершенствования с минимальными затратами труда и материалов.

Приступая к изготовлению банной печи, стоит определить ее расположение в парной, основные геометрические параметры, исходя из потребностей в нагреве.Банная печь из металла своими руками чертежи: Лучшая печь для бани своими руками из металла чертежи Чертежи наиболее удачных банных печей из металла можно скачать в интернете, при необходимости сделать свои поправки. Выбирают печь, прежде всего, исходя из удобства использования печью, мощность нагрева принимаем – 1 кг дров на 1 м3 помещения парилки.

Один из наиболее удачных вариантов печки

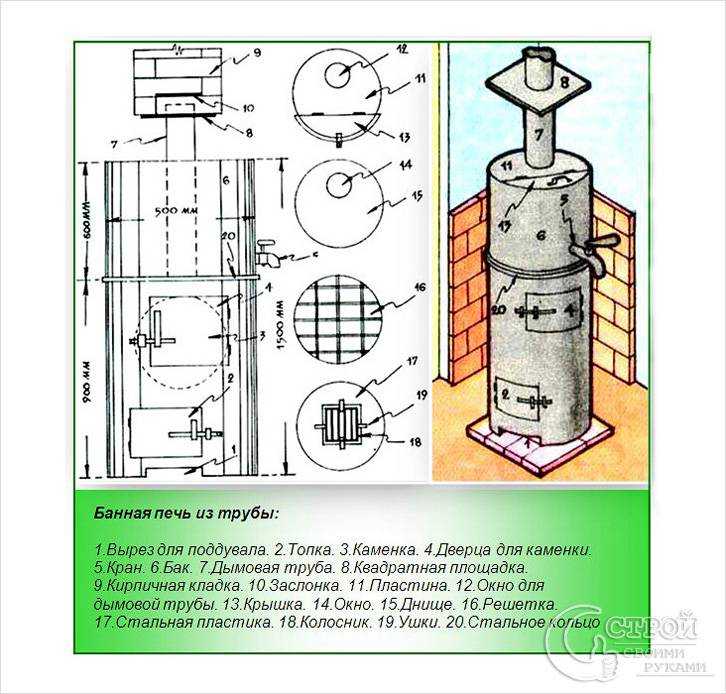

Для изготовления банной печи не потребуются специальные марки металла, используются доступные сорта листового металла и трубы. Благодаря продуманности конструкции приведенный вариант банной печи из металла реально собрать своими руками, изучив чертежи. Изготовленная по размерам на приведенном чертеже, печь из металла легко прогревает помещение парилки в 15 кубов.

Банная печь разделена на несколько секций, расположенных в одном корпусе – отрезке трубы диаметром 500мм и длиной 1300-1350мм:

  • Топочная камера, объемом загрузки до 10 кг дров, находится в нижней части корпуса.
  • Каменка, имеющая отдельное отверстие для закладки парного камня и набрызгивания воды.Банная печь из металла своими руками чертежи: Лучшая печь для бани своими руками из металла чертежи
  • Бак с подогреваемой водой. Нагрев происходит через стенку трубы дымохода. Благодаря съемной верхней крышке достаточно просто чистить и обслуживать емкость. Воду можно забирать как через верх, так и используя дополнительный штуцер или кран, вмонтированный в стенку бака.

Кроме основных секций, в конструкции печи использована разделительная камера между каменкой и водяным баком. В этой полости будет интенсивно накапливаться сажа, поэтому через специальное окно, закрытое накладкой, следует периодически ее удалять.

Прежде чем начинать постройку печи, убедитесь в прочности трубной заготовки, отсутствии трещин или локальной деформации металла.

До начала раскройки трубы под банную печь предварительно удалим слой ржавчины и окислов, присутствующих на поверхности металла, с помощью ручного пескоструйного аппарата или щетки для чистки металла. Использовать химические составы на основе фосфорной кислоты не рекомендуется.

Для изготовления банной печки нам будет необходимо:

  1. Сварочное оборудование и материалы,
  2. Лист металла толщиной 5мм и размерами 60х350см,
  3. Фурнитура для изготовления навесов дверок, штуцер или отвод для горячей воды,
  4. Металлические трубы для выведения газов из топки диаметром 108мм — отрезок в 100см, трубы обогрева каменки диаметром 60мм – четыре отрезка.Банная печь из металла своими руками чертежи: Лучшая печь для бани своими руками из металла чертежи

Учитывая тот факт, что максимальную опасность для человека представляет угроза отравления угарными газами, разработчиками данной конструкции банной печки были предприняты меры для уменьшения количества сварных швов в топочной части

Последовательность изготовления печи для бани

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки.Банная печь из металла своими руками чертежи: Лучшая печь для бани своими руками из металла чертежи

Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;

Внимание! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством.Банная печь из металла своими руками чертежи: Лучшая печь для бани своими руками из металла чертежи

Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

  • Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
  • Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

После установки колосников приваривается днище печки — ее нижняя стенка.Банная печь из металла своими руками чертежи: Лучшая печь для бани своими руками из металла чертежи В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

Важно! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища.

Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки.Банная печь из металла своими руками чертежи: Лучшая печь для бани своими руками из металла чертежи

Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

Декоративная отделка

Современные лакокрасочные материалы позволяют защитить даже сильно нагреваемые части печи из металла. Высокая влажность и горячий воздух неизбежно приведут к интенсивному ржавлению поверхности металла, даже закрытой теплоизоляцией или облицованной кирпичом.

Наиболее оптимальным вариантом для обработки поверхности металла будут кремнийорганические краски, выдерживающие нагрев до 250оС. Для стенок топочной секции лучше применить специальные порошковые краски из термореагирующих составов или на основе порошкового алюминия. Испытать стойкость защитного покрытия лучше на отдельных обрезках металла. Поверхность металла банной печи обезжиривается и покрывается в несколько слоев с промежуточным прогревом конструкции.

Установка банной печи из металла

Наиболее предпочтительным вариантом считается установка печи из металла, с выходом загрузочного окна топки и поддувала в помещение предбанника.Банная печь из металла своими руками чертежи: Лучшая печь для бани своими руками из металла чертежи Для этого к корпусу могут быть добавлены специальные загрузочные короба.

Некоторое усложнение конструкции с лихвой компенсируется преимуществами:

  • Протапливать печь и прогревать баню удобнее из предбанника;
  • Помещение предбанника будет достаточно прогрето, что тоже добавляет комфорта и удобства пользования баней;
  • При неправильной работе печи или проблемах с дымоходом угарные газы не попадут в помещение парилки.

Для установки банной печи из металла необходимо вблизи от корпуса выполнить облицовку стен несгораемыми материалами, допускается применение легкосъемного кожуха — теплоизолятора, закрывающего стенки топочной секции печи. Такое устройство предохранит от ожогов и поможет регулировать температуру в парилке без вмешательства в работу печки. Аналогично следует поступить с трубой дымохода.

Банная печь из металла должна устанавливаться на фундамент, лучше с термостойкой изоляцией и металлической основой.
