Как сделать антенну для цифрового ТВ

Антенну для приёма цифровых каналов, можно сделать всего за несколько минут, о том как сделать самодельную антенну, подробно рассказано в этой статье.

Если вы не обзавелись цифровой приставкой для приёма телевизионных каналов нового формата, то Вам понадобится и антенна, сделать её не составит большого труда. Теперь рассмотрим, как сделать антенну для приёма нового вещания своими руками из подручных материалов.

Для изготовления самоделки понадобятся материалы:

  • Медная трубка или провод 10 квадрат длиной 1 метр.
  • Антенный провод, чтобы соединить антенну с цифровой приставкой.
  • Клемма с винтиками, для соединения.

Приступаем к изготовлению.

Мы соберём почти самый простой тип дециметровой антенны — петлевой вибратор, который выглядит примерно как вешалка для одежды (см. схему).

Нужно отрезать кусок медного провода с длиной, равной длины волны принимаемого сигнала. Цифровые каналы транслируются на частотах в районе 500 МГц, что даёт длину волны 300/500 = 0,6 метра. Вам нужно отрезать кусок медного провода именно такой длины.

Согните его как показано на схеме, а концы провода вставьте в клемму. С другой стороны клеммы нужно будет присоединить антенный провод — центральную жилу к одному концу вибратора, а оплётку — ко второму.

Для того, чтобы сопротивление антенного провода (75 Ом) было согласовано с сопротивлением антенны (примерно 300 Ом) к тем же двум контактам нужно присоединить кусок антенного провода длиной 30 см. Сделать петлю. Это нужно для передачи сигнала по антенному проводу до приставки без потерь.

Вот и всё! Теперь Вы знаете как сделать антенну для приёма цифрового ТВ. Антенны такого типа вполне достаточно для приёма цифрового ТВ как в городе, так и в сельской местности, но во втором случае её придётся вынести повыше, сделать мачту или закрепить на крыше дома.

samodelki-n.ru

Антенна цифрового телевидения DVB-T2 своими руками

Телевидение сегодня есть в каждом доме. С развитием технологий меняются качество телевизионных сигналов и способы их передачи. И если еще вчера использовалось допотопное аналоговое вещание, сегодня настойчиво обсуждается исключительно цифровое.
На территории России телерадиовещанием занимается государственная компания РТРС. С 2012 года правительственным распоряжением был признан единым стандартом цифрового эфирного телевидения DVB-T2, мультиплексный стандарт цифрового вещания. Компания РТРС, как единственный эфирный оператор, предлагает сразу два мультиплексных пакета (РТРС-1 и РТРС-2) к бесплатному просмотру. Все что нужно — это современный приемник-антенна, один из вариантов которой мы сегодня предлагаем сделать своими руками.

За основу данной самоделки взята разработка инженера Харченко К.П., который предложил подобные антенны для дециметрового диапазона (ДЦВ), популярного в 90-х годах прошлого века. Это подобие апертурных антенн, в основе которых облучатель в виде зигзагообразной формы. Аккумулирует сигнал плоский рефлектор, который по размерам превосходит вибратор минимум на 20 %.
Телевизионный сигнал передается волнами с горизонтальной поляризацией. В упрощенном виде такая антенна представляет собой два горизонтальных петлевых вибратора, соединенных между собой параллельно, но разъединенных в точке подключения фидера (кабеля). Габаритные размеры даны на основе статьи Харченко «Антенна диапазона ДЦВ», и рассчитываются согласно предложенных формул. Согласно этой технологии, такие антенны можно рассчитать даже для слабого сигнала около 500 МГц.



Что потребуется для сборки антенны

Материалы:

  • Решетка для барбекю;
  • Аэрозольная краска для автомобилей;
  • Растворитель или ацетон;
  • Набор сверл для обычной дрели;
  • Коаксиальный телевизионный кабель – не более 10 м;
  • Полметра ПВХ трубы ХВ, диаметр – 20 мм;
  • Дюбеля металлические для гипсокартона;
  • Медный провод для вибратора антенны, диаметр жилы – 2-3,5 мм;
  • Две тонкие металлические пластины.

Инструменты:

  • Паяльник мощный на 100 Вт;
  • Шуруповерт с насадками;
  • Термоклеевой пистолет;
  • Плоскогубцы, молоток, кусачки;
  • Малярный нож, рулетка, карандаш.

Приступаем к изготовлению антенны

Делаем рамку-вибратор

Отмеряем необходимую длину медного провода с запасом около 1 см. Также можно использовать медную или алюминиевую трубку, диаметром до 12 мм.


Очищаем медную жилу от изоляции, и выравниваем ее молотком на твердой поверхности. Отмечаем середину и делаем изгиб на 90о. Аккуратнее всего это получится сделать в тисках, слегка поджав медную жилу и выравнивая ее молотком.




По нашим расчетам стороны квадратов будут составлять 125 мм. Размечаем их рулеткой, и производим загибы.

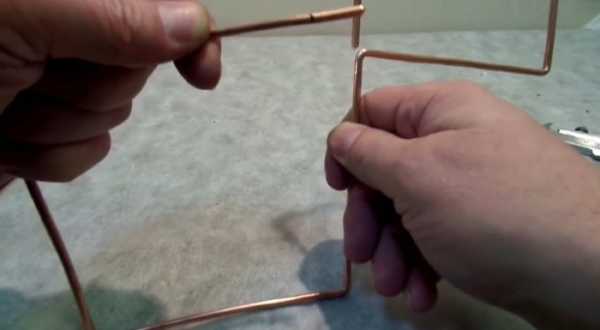

С одного конца бокорезами откусываем небольшой фрагмент, сделав наконечник заостренным под 45о. После изгиба второго квадрата, проводим ту же процедуру, откусывая завершающий конец жилы. Квадраты для этого можно слегка разогнуть.

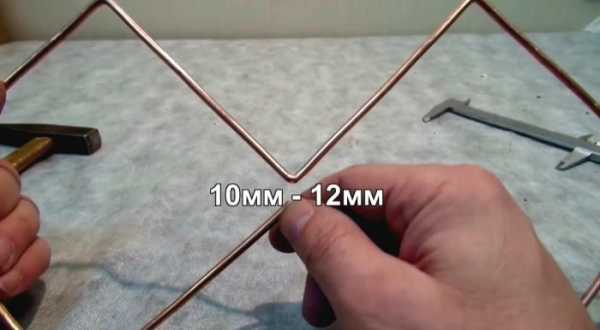

На серединных изгибах квадратов добиваемся расстояния 10-12 мм. На концах делаем неглубокие пропилы надфилем. Это поможет нам стянуть вместе оба свободных конца, и зафиксировать их тонкой медной проволокой.

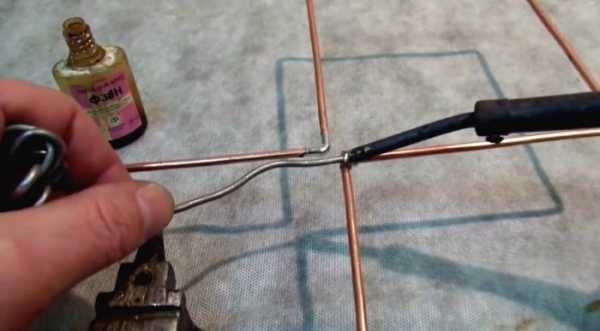

С помощью жидкой канифоли или флюса залуживаем паяльником серединные изгибы. Это необходимо проделать со всех сторон медной жилы вибратора.


Зачищаем коаксиальный кабель на 4-5 см. Оплетку или внешний проводник скручиваем в единый провод, обматываем его вокруг одного из изгибов. Припаиваем его к медной жиле паяльником.





Зачищаем изоляцию внутреннего проводника, и также обматываем его вокруг следующего изгиба рамки. Пропаивать его нужно аккуратно придерживая изоляцию плоскогубцами, поскольку от температуры она может попросту сместиться от центра. Нагреваем сначала рамку в зоне пайки, а лишь затем сам проводник.




Фиксируем подводку коаксиального кабеля нейлоновой стяжкой, обезжириваем растворителем и изолируем места пайки горячим клеем при помощи пистолета. Подправить дефекты получившейся литой формы клея можно феном.




Готовим рефлектор

В качестве рефлектора или отражающего экрана используем недорогую сетку для барбекю. Это неплохой материал, поскольку даже стальные образцы такой продукции покрывают коррозионностойким анодированным покрытием, не говоря уже о нержавейке. Подойдет также и теплообменник от современного холодильника или решетка-сушилка для посуды. Главное, чтобы этот элемент по возможности не ржавел на воздухе.
Решетка рефлектора должна превосходить по размерам рамку вибратора, но не обязательно быть симметричной. Отрезаем от решетки ручки, они будут лишними в нашей конструкции.



Располагаем рамку антенны посередине рефлектора, и отмечаем места ее крепежа. Для закрепления можно использовать две пластины из любого металла. Сгибаем их по решетке, и сверлим отверстия диаметром 5 мм.




Собираем антенну

Отрезаем два куска ПВХ трубы длиной 75 мм, и вкручиваем в конец каждой по саморезу, обрезая выступающие части. У гипсокартонных дюбелей обламываем заостренные кончики, и вкручиваем их в противоположный конец трубок.




Прикручиваем саморезами обе ПВХ стойки к планкам на рефлекторе. Залуживаем рамку по концам, подходящим к стойкам, для лучшей теплопередачи.



На стойках отмечаем высоту 68 мм, и ставим риску. Концы рамки прогреваем паяльником, и впаиваем в стойки до нужных отметок.



Горячим клеем наполняем торцы стоек, надежно фиксируя рамку вибратора в их основании. Определяем положение кабеля относительно установки антенны, и фиксируем его на рамке нейлоновыми стяжками.



Так как окисление ухудшает качество принимаемого сигнала, рамку рефлектора необходимо защитить. С помощью аэрозольной краски это сделать совсем не сложно.

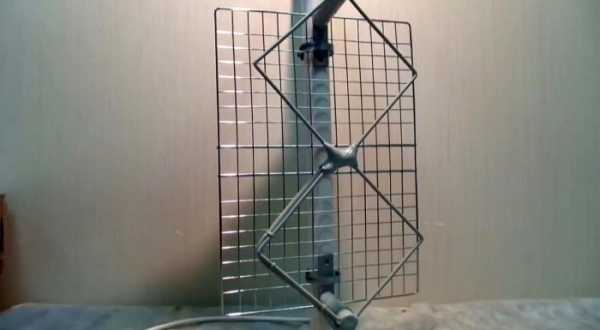

Поскольку экран у нас решетчатый, готовую антенну очень легко закрепить на мачте или отрезке трубы при помощи хомутов. На противоположном конце ТВ кабеля монтируем стандартный ТВ разъем F. Закрываем его для изоляции термоусадочным кембриком, и прогреваем.






Закручиваем в разъем ТВ штекер. Подключаем кабель к ресиверу цифрового телевещания или напрямую к телевизору с цифровым тюнером, и наслаждаемся бесплатным просмотром ТВ каналов в цифровом качестве.





Такую антенну необходимо по возможности разместить по направлению к ретранслятору. Для усиления принятия сигнала рамку вибратора дополняют несколькими «квадратами», а решетку рефлектора усложняют загибами по горизонтали.

Смотрите видео по изготовлению телевизионной антенны DVB-T2

sdelaysam-svoimirukami.ru

Простая антенна для цифрового телевидения своими руками

Антенна предназначена для приема каналов цифрового телевидения в диапазоне DVB-T2. Имеет очень простую конструкцию и повторяемость. Может быть использована как домашняя и как уличная антенна. Хорошо подходит для дальнего приема.

Понадобится

Материалы:

  • Одножильный медный провод 3 мм в диаметре.
  • Кабель телевизионный со штеккером.
  • Кругляшек из пластика для основания.

Инструмент:

  • Паяльник с припоем и флюсом.
  • Пистолет с горячим клеем.
  • Кусачки.
  • Плоскогубцы.
  • Рулетка или линейка.

Изготовление антенны для цифрового телевидения DVB-T2

Чертеж антенны выгляди так:

Это одна из самых популярных видов — двойной биквадрат, так же ее называют антенной Харченко. Она настроена на середину диапазона DVB-T2.
Для её изготовления можно использовать проволоку и большего диаметра чем 3 мм.
Берем рулетку, отмеряем по чертежу стороны для загиба.

Плоскогубцами делаем загибы формируя квадрат.

Делаем два таких квадрата для обоих плеч антенны. На концах делать петельки совсем не обязательно, но с ними проще спаивать квадраты между собой.
Теперь смачиваем места соединения флюсом.

Спаиваем припоем оба квадрата во едино.

Припаиваем кабель.

Кладем на пластиковый кругляш и заливаем горячим клеем места пойки, одновременно приклеивая антенну к пластмассе.

Антенна готова. Ее можно подвесить за этот кругляшек из пластика.

Антенна прекрасно ловит дома и на улице. Вполне подходит для дальнего приема на даче. Как видите, конструкция необычайно проста, что дает ей существенные преимущества.
Теперь направляем ее на станции передачи и запускаем автоматический поиск.
Так же можно доработать конструкцию рефлектором, вырезав его из куска жести.
Ещё хочется акцентировать Ваше внимание на выдержку размеров при изготовлении, так как небольшое отклонение от заданных может существенно снизить качество приема цифровых каналов.
Если антенну будете использовать на улице, но не лишним будет ее покрасить, защитив от погодных условий. Хотя, как мне кажется, ей и так ничего не будет.

Смотрите видео

sdelaysam-svoimirukami.ru

Простая антенна для цифрового телевидения своими руками.


Как сделать простую антенну для цифрового телевидения своими руками.


Самодельная антенна из коаксиального кабеля для приёма DVT-T2 сигнала.

Собрать самую простую антенну для быстро развивающегося цифрового телевидения, чтобы смотреть 20 бесплатных каналов несложно.

Я решил сделать по-быстрому антенну для телевизора на кухне из подручных средств. Эту модель я делал впервые, хотя до этого была самодельная антенна, в народе называемая «восьмёрка» или би-квадрат, и она показала хороший результат, но на неё надо больше времени.



Основные размеры антенны взял из интернета, но добавил к самоделке и немного от себя:

сделал самодельный кронштейн, позволяющий устанавливать антенну, как на горизонтальной поверхности, так и крепить на окне.

Материалы для изготовления

Для изготовления антенны мне потребовалось:

  • коаксиальный кабель длиной 1,5 метра;
  • пластиковые стяжки;
  • корпус от вентилятора на 24 В;
  • держатель от телефона;
  • антенный штекер;
  • корпус от автомобильного ароматизатора.


Изготовление антенны

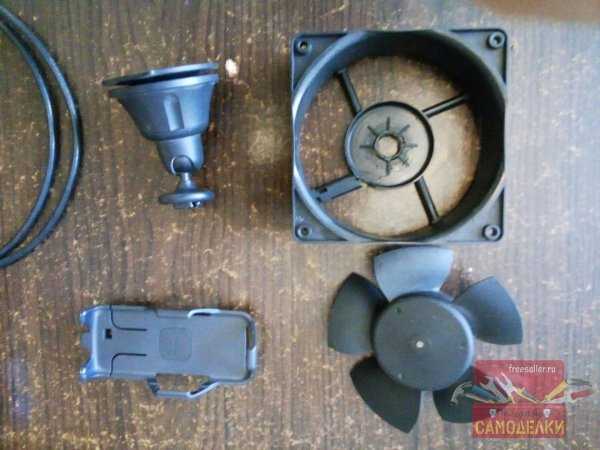

Универсальный кронштейн собрал из держателя для телефона с присоской и корпуса от сгоревшего вентилятора для охлаждения сварочного аппарата.



Склеил их вместе, а место склеивания закрыл попавшимся корпусом от ароматизатора, который как нельзя лучше подошёл по размеру.

Благодаря подвижному кронштейну антенну легко направить и зафиксировать на стекле на нужной высоте.

Изготовление самой антенны заняло ещё меньше времени, чем изготовление кронштейна.

С одного конца кабеля снял внешнюю и внутреннюю изоляцию длиной 5 см и скрутил все провода вместе.

Далее отступил ещё 22 см и снял верхний слой изоляции вместе с экранирующей оплёткой длиной 2 см.

Снова отступаем 22 см и удаляем только верхний слой изоляции. На оголённую оплётку наматываем скрученный в самом начале конец кабеля, формируя тем самым круг антенны.

Спаиваем это соединение, изолируем изолентой и крепим хомутами к кронштейну.



Остаётся припаять штекер и антенна готова.

Испытания антенны

Кронштейн на присоске был выбран специально, чтобы расположить антенну на окне, так как стены сильно глушат сигнал от передающей антенны.



Заключение. После подключения к приставке DVT-T2 телевизор показал только 10 каналов 1 мультиплекса.

Вторая попытка была более успешной — все 20 каналов и три радиоканала.



В целом антенну из интернета я оценил на четвёрочку, а вот свой кронштейн под неё — на пять.

Категория: Радиолюбителю / Самодельные антенны

www.freeseller.ru

Эфирная антенна для тв своими руками

Антенна эфирного цифрового телевидения своими руками

Качественные антенны всегда было сложно достать — советская промышленность их практически не выпускала, поэтому люди сами изготавливали их из подручных средств. Сегодня ситуация практически не изменилась — в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года. Что делать, если вы любите смотреть телевизор, а качественного приема нет? Ответ прост — сделать телевизионную антенну своими руками. При наличии свободного времени и пары умелых рук с этим сможет справиться каждый.

Введение

Совсем недавно в России действовало аналоговое телевидение, но теперь практически вся страна перешла на цифровое вещание. Его главное отличие в том, что оно работает в дециметровом диапазоне.

Создать самодельную антенну для цифрового диапазона можно в домашних условиях

Это было сделано из соображений экономии и безопасности — уход за передающими антенно-фидерными станциями фактически не требуется, их обслуживание сведено к минимуму, вред от контакта с мощными передатчиками для мастеров минимальный. Но у подобных станций есть один серьезный недостаток — малая мощность. И если в большом городе сигнал зачастую можно поймать даже на отрезок медной проволоки, то вдали от передатчика прием может быть затруднен. Если вы проживаете за городом, в отдаленных районах или деревнях, то придется собирать собственную антенну и выводить ее на улицу, чтобы поймать нужный сигнал.

Внимание: проблема с сигналом может возникнуть даже в центре города. Дециметровые волны практически не глушатся другими источниками, но отражаются от толстых железобетонных стен. В современных многоэтажках есть много мест, где они полностью затухают, не доходя до приемника телевизора.

Также стоит отметить, что DVB-T2 (новый стандарт телевидения) предлагает довольно постоянный, но слабый сигнал. При уровне шумов на полторы—две единицы выше нормы телевизор достаточно четко воспроизводит эфир, но как только шум превышает 2 дБ сигнал полностью пропадает. Цифровое телевидение не чувствительно к электромагнитным помехам — его не сбивает работающий холодильник или микроволновка. Но если в системе возникает рассогласование в любом месте, то картинка останавливается или рассыпается. Качественная самодельная антенна для телевизора решит эту проблему, но в некоторых случаях ее придется выводить на улицу или на крышу.

Основные требования к антеннам

Действующие в СССР стандарты на телевидение не подходят к современным реалиям — коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы. Эфир в городах забит и содержит много грязи, поэтому на эти коэффициенты не стоит обращать внимание. Вы гарантировано получите помехи на любых антеннах, поэтому не нужно добиваться уменьшения КЗД И КНД. Лучше улучшить коэффициент усиления антенны, чтобы она принимала большой диапазон эфира и выделяла нужный поток, а не фокусировалась на определенном сигнале. Процессор приставки или телевизора сам вычленит необходимые сигналы и создаст нормальную картинку.

Классическая польская антенна с усилителем

Итак, как сделать антенну для телевизора своими руками? Опытные инженеры рекомендуют строить диапазонные антенны. Они должны быть правильно рассчитаны, принимая сигналы классическим способом, а не за счет инженерных “оптимизаций” и ловушек. Идеальный вариант — устройство полностью отвечает теоретическим расчетам и геометрии. Также построенная антенна должна согласоваться с кабелем на рабочих диапазонах без применения согласовывающих устройств. АЧХ при этом лучше всего создавать гладкой и ровной, поскольку при провале или прыжке амплитудно-частотной характеристики появляются фазовые искажения.

Внимание: аналоговые антенны с ферритовыми УСС, обеспечивающие полноценный прием старого сигнала, практически не работают с DVB. Строить нужно именно “цифровую” антенну.

В статье мы разберем современные типы антенн, работающие с новым цифровым вещанием.

Типы антенн

Какие антенны для цифрового ТВ своими руками можно собрать в домашних условиях? Существует три наиболее распространенных варианта:

  1. Всеволновая, или как ее называют радиолюбители — частотонезависимая. Собирается очень быстро, не требует высоких познаний или специализированных инструментов. Хорошо подходит для частного сектора, поселков, дачных кооперативов — там, где эфир не засорен мусором, но и не в большом удалении от передатчика.
  2. Логопериодическая диапазонная ТВ антенна своими руками. Имеет несложную конструкцию, хорошо принимает сигнал на близком и среднем удалении от передатчика. Может использоваться в качестве выносной, если передатчик расположен далеко, или как домашняя настенная антенна.
  3. Z-антенна и ее вариации. Многие радиолюбители знакомы с метровыми “зэшками” — они довольно крупные и требуют много усилий для сборки. Но в дециметровом диапазоне они довольно компактны и хорошо справляются со своими обязанностями.

Нюансы постройки

Если вы хотите построить качественную антенну, то должны владеть искусством пайки. Нельзя скручивать контакты и направляющие — в процессе эксплуатации они окисляются, сигнал теряется, качество картинки ухудшается. Поэтому все соединения паяются.

Подобные соединения недопустимы — обязательно пропаивайте их

Также вам нужно разобраться с точками нулевого потенциала, в которых возникают токи даже при отсутствии напряжения. Специалисты рекомендуют делать их из единого куска металла, вообще не применяя сварку. Даже качественно сваренные куски могут шуметь на граничных значениях, тогда как цельная полоска “вытянет” сигнал.

Также при создании самодельной антенны для цифрового ТВ вам нужно разобраться с пайкой кабелей. Сегодня для оплетки практически не применяется медь, поскольку она дорогая и быстро окисляется. Современная оплетка выполнена из стали, которая не боится коррозии, но она очень плохо паяется. Ее нельзя перегревать или пережимать. Для соединения используйте 36-40 ваттные паяльники, флюс и легкие припои. Хорошо обмакивайте обмотку в флюс и наносите припой — он прекрасно берется при таком способе нанесения.

Всеволновая антенна

Всеволновая антенна имеет довольно простую конструкцию. Она состоит из треугольников, медной проволоки и деревянных реек. Детальнее конструкцию вы сможете изучить на картинке — она не представляет собой что-то сверхъестественное.

Толщина проволоки может быть любой, расстояние между соседними проволоками — 25-30 мм, расстояние между пластинами — не более 10 мм. Улучшить конструкцию можно за счет отказа от пластин и использования текстолита. Ему нужно придать соответствующую форму или просто снять медную фольгу в форме треугольника.

Остальные пропорции стандартные — высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии домашней антенны для телевизора, как раз на пересечении кабеля с вертикальной направляющей. Чтобы избежать потерь качества, кабель нужно притянуть к ней стяжкой — этого достаточно для согласования. Подобная антенна, вывешенная на улицу или направленная на окно, принимает фактически весь диапазон частот, но имеет небольшой провал, поэтому нужно выставить правильный угол при фиксировании антенны.

Кстати, эту конструкцию можно модернизировать при помощи обычных алюминиевых банок от пива и колы. Принцип ее действия следующий: при увеличении размаха плеч происходит расширение рабочей полосы, хотя остальные показатели остаются в изначальных пределах. На этом же принципе работает диполь Надененко, часто применяемый в военных разработках. Алюминиевые банки идеально подходят по форме и размерам, создавая плечи вибратора в дециметровом диапазоне.

Двухбаночная антенна для телевизора

Создать простую баночную антенну можно просто припаяв две банки к кабелю. Эта комнатная антенна для телевизора своими руками подходит для просмотра каналов на небольшой-средней удаленности от передатчиков. Согласовывать в этой схеме ничего не нужно, особенно если длина кабеля менее 2 метров.

Усложнить конструкцию можно, собрав из восьми банок полноценную решетку и используя усилитель от обычной польской антенны. Такая конструкция отлично подходит для вывешивания на улицу в удаленных от передатчика районах. Для усиления сигнала сзади конструкции можно разместить металлическую сетку.

Внимание: рекомендуется создавать 3 или 4 линии банок. 1-2 дают слишком маленькое усиление, 5-6 — практически невозможно согласовать.

Z-антенна

Существуют сложные конструкции Z-антенн с несколькими контурами, но в большинстве случаев они не нужны. Можно легко собрать конструкцию из обычной медной проволоки толщиной в 3 мм. Если у вас ее нет, то просто купите одножильный медный провод на 3 мм длиной в 120 мм — вам этого вполне хватит для работы. Эта конструкция состоит из двух сегментов. Проволоку гнем по такой схеме:

  1. Стартовый участок длиной в 14 сантиметров. Его край загибается в петлю для соединения с последним (петля 1 см, общая длина первого куска — 13 см).
  2. Второй кусок загибается под 90 градусов (гнуть лучше плоскогубцами, чтобы соблюдать углы). Его длина 14 см.
  3. Третий кусок сгибается под 90 градусов параллельно первому, длина 14 см.
  4. Четвертый и пятый куски — по 13 см, изгиб не доходит до петли на 2 см.
  5. Шестой и седьмой кусок по 14 см, изгибаются под 90 градусов.
  6. Восьмой — возвращается к петле, длина 14, 1 см уходит на новую петлю.

Далее вам необходимо хорошо зачистить две петли и спаять их. Противоположный угол тоже очищается. К ним припаиваются контакты кабеля — к одному центральный, ко второму — оплетка. Разницы, к какому контакту паять, нет. Желательно спаянные места заизолировать, для этого можно использовать герметики или термоплавкий клей. Концы кабеля припаиваются к штекеру и тоже изолируются кембриком.

Собрать такую антенну можно за полчаса

Чтобы избежать смещение сегментов, края можно укрепить. Для этого возьмите обычную пластиковую крышку с пятилитровой бутылки, вырежьте в ней 4 щели, чтобы проволока утапливалась до основания. Пятое отверстие вырежьте под кабель. Затем уложите антенну в крышку (предварительно проверив качество и надежность пайки), и залейте ее термоклеем. Получившаяся конструкция будет практически вечной — она способна принимать устойчивый сигнал на расстояние до 10 км от источника.

Итак, вы уже знаете, что можно использовать вместо антенны для телевизора. На самом деле конструкций значительно больше тех, что мы описали, но даже этих вам будет вполне достаточно. Если вы живете далеко от источника сигнала, то вам понадобятся усиливающие антенны — можно обойтись классической “полькой” с усилением. Ну а если с эфиром вообще все плохо, то используйте спутники.

Интересное по теме:

Какие электрические варочные панели лучше

Читать далее:

  • Убираем ушки на бедрах в домашних условиях
  • Рядом с чем можно сажать клубнику
  • Снуд трикотаж своими руками
  • Украсить торт для мужчины в домашних условиях
  • Валик под ноги своими руками
  • Простая антенна для приема цифрового ТВ — делаем сами

    Цифровое телевидение Т2 набирает обороты популярности. И это закономерно, на смену аналогового телевиденья приходит цифровое и это необратимый процесс. Более того, в ближайшем будущем аналоговое вещание будет вообще прекращено. Что делать пользователям у которых телевизоры без приемника Т2 и нет кабельного телевидения?

    Ответ простой — покупайте приставку Т2. На сегодняшний день цена на приставки Т2 очень снизилась и не выглядит заоблачно. Преимущества довольно большие: у Вас появляется много каналов в цифровом качестве, без ежемесячной плати, при минимальных затратах и без покупки нового телевизора.

    Только сравнив качество цифрового и аналогового ТВ Вы никогда не пожалеете о сделанном выборе.

    По выбору приемников Т2 написано довольно много. Тем более постоянно выпускаются новые модели. Я бы посоветовал брать недорогую, но новую модель, предварительно почитав отзывы на сайтах интернет магазинов. Как правило, работает любой приемник, а вот антенна имеет большое значение. Даже если Вы находитесь недалеко от телевышки, но преграждают многоэтажки и т.п.

    — а это практически всегда, то хорошая антенна — залог беспроблемного (а основное — безнервного) качественного приема максимального количества цифровых каналов ТВ.

    Но дорогая антенна не всегда хорошая антенна. Особенно если у Вас отдаление от телевышки 50 км и более. В магазинах предлагают «специальные» антенны для Т2. На самом деле, ничего «специального» нет, нужна хорошая антенна для ДЦМ диапазона.

    Если у Вас осталась старая ДЦМ антенна — в первую очередь попробуйте подключить ее. Широко распространенные «польские» антенны для приема цифровых каналов Т2 не подходят.

    Предлагаю проверенный вариант простой, в тоже время отлично зарекомендовавшей себя, самодельной антенны для T2.

    Форма антенны не нова, использовалась уже давно и при приеме ДЦМ аналогового телевидения,  но размеры оптимизированы для приема цифровых каналов Т2.
    Стоит заметить, что в интернете предлагается большое количество вариантов самодельных антенн для Т2: из банок от пива, из самого антенного кабеля, переделанную польскую и т.д.

    Это для совсем ленивых, ну и качества от  таких антенн не стоит ожидать.

    Итак. В качестве формы антенны взята  давно известная «восьмерка». Тело антенны изготавливается из  любого токопроводящего материала подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль.

    Медь, конечно, предпочтительней. Я использовал медную трубку диаметром 6 мм. Хороший вариант и медная проволока. Просто такая трубка у меня была.

    Размеры

    Наружная сторона квадрата — 14 см, внутренняя немного меньше — 13 см. За счет этого середина двух квадратов не сходится, оставляем зазор около 2 см.
    Всего понадобится трубка, проволока или другой материал, длинной 115 см (это с небольшим запасом).

    Первый участок 13 см + 1 см для петли (для прочности), если из проволоки, или расклепать для пайки внахлест для трубки.

    Второй и третий — по 14 см, четвертый и пятый — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см, опять же для соединения.

    Концы зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга , а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой.

    Из медной трубки это выглядит так



    Трубку гнуть немного сложнее, но большой точности от нас и не требуется.

    Небольшие изъяны в форме не сказываются на работоспособность антенны. А вот то, что площадь проводника увеличивается это играет в плюс.

    Ну и проводимость у меди выше, чем у алюминия и, тем более, стали. Чем выше проводимость, тем лучше прием антенны.

    Подготовленное к пайке соединение предварительно расклепываем и зачищаем.

    Для пайки надо использовать мощный паяльник (от 150 вт). Простым радиолюбительским на 30 вт. не запаяете. Можно использовать кислоту для пайки.

     Еще раз проверяем геометрию и пропаеваем  соединение

    Дальше припаиваем телевизионный кабель. Куда паять центральную жилу, куда оплетку, значения не имеет.

    Все простая антенна для Т2 сделанная своими руками готова.

    Если Вас особо не напрягает эстетический вид, можно просто закрепить антенну на штапик или любой другой подручный держатель. Данная антенна разместилась на чердаке, поэтому был применен самый простой метод крепления — изолента. Если антенна будет размещаться на улице — позаботьтесь о более эстетическом и надежном крепеже.

    Это вариант антенны Т2 из алюминиевой проволоки диаметром  3 мм.

    Закреплена одним шурупом на окне. Расстояние до телевышки где-то 25 км. Правда 6 этаж, ниже не проверял, но в данных условиях уровень сигнала 100% и качество 100%. Кабель старый, метров 12 к телевизору. Принимает все 32 канала. Сначала переживал, что не медная, но как оказалось, зря. Все отлично получилось и на обычной  алюминиевой проволоке (какая оказалась в наличии). То-есть, если У Вас зона уверенного приема, то можно не заморачиваться и смело использовать  алюминий (не знаю, может и сталь подойдет).



    В данной антенне не применяются никакие усилители. Настраивается она очень просто — поворачиваете по максимальному уровню сигнала и качества на каналах Вашего тюнера.

    Цифровая антенна своими руками

    Проверьте остальные каналы и зафиксируйте антенну.  При плохом приеме можете поэкспериментировать не только поворачивать, но и менять  место расположения и высоту. Очень часто сигнал может быть в разы сильнее, при смещении антенны всего на 0,5-1м в сторону или по высоте.

    Удачи — антенна проверена — 100% работоспособна  и лучше как минимум половины , а то и более покупных антенн, где экономят на всем и впаривают фигню за хорошие денежки.

    Типы телевизионных приёмных антенн

    Разрезной вибратор (диполь)

    Диполи бывают: волновые, полуволновые, четвертьволновые.
    Волновые имеют длину вибраторов, равную длине волны принимаемого сигнала, полуволновые — половине, четвертьволновые — четверти. Волновое сопротивление диполя составляет 300 Ом, поэтому для согласования с телевизионным кабелем и телевизором в любительских условиях используется согласующая полуволновая петля, изготовленная из отрезка телевизионного кабеля.

    Кабель снижения (для всех телеантенн) должен иметь волновое сопротивление 75 Ом. Диполь является аналогом комнатной антенны, прилагающейся к телевизорам.
    Общеизвестные антенны: Локус, Дельта и им подобные, в метровом диапазоне являются разрезным диполем, который согласуется с кабелем с помощью специального трансформатора.
    Свойства антенны — широкополосная.

    Коэффициент усиления — 1 дБ. Диаграмма направленности имеет одинаковые по размерам передние и задние лепестки, поэтому она с равным успехом «ловит» радиоволны в рабочей полосе со всех направлений, полезный сигнал и помехи.

    Наклон вибраторов незначительно сказывается на коэффициенте усиления и диаграмме направленности антенны.

    Комбинированная антенна: метровая — разрезной диполь, дециметровая — логопериодическая

    Петлевой вибратор — одноканальная антенна.

    Коэффициент усиления — 1 дБ. Диаграмма направленности с одинаковыми передним и задним лепестками.

    Используется в качестве эталонной антенны.

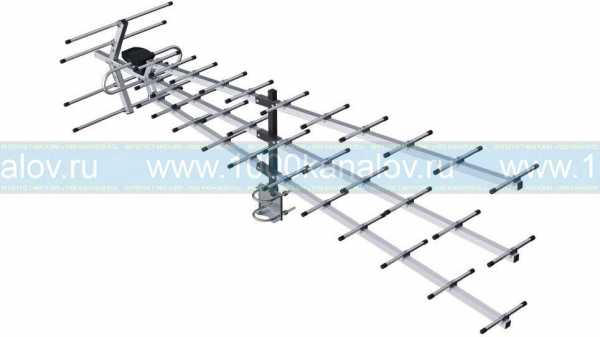

    Антенны типа «волновой канал»

    Петлевой вибратор индивидуально не используется и является активной частью для антенн типа «волновой канал». Антенна «волновой канал» представляет собой набор из активного элемента — вибратора (как правило, петлевой вибратор) и пассивных — рефлектора и нескольких директоров, установленных на одной общей стреле.

    Пассивные вибраторы, расположенные перед активным вибратором (по направлению на телецентр), называют директорами. Вибраторы, расположенные за активным вибратором, называют рефлекторами.

    Рефлектор служит для ослабления приема сигналов с тыла антенны, что улучшают помехозащищенность эфирной антенны. При увеличении числа директоров сужается ширина диаграммы антенны и увеличивается её коэффициент усиления. Для длинных (более 15 элементов) антенн можно считать, что усиление увеличивается примерно на 2.2 dB на каждое удвоение длины антенны.

    Следует отметить одну неприятность, связанную с использованием многоэлементных антенн типа «волновой канал»: при добавлении к петлевому вибратору пассивных элементов входное сопротивление антенны уменьшается. Для потребителей это не имеет никакого значения, так как все антенны снабжены согласующим трансформатором. Равномерность частотной характеристики антенны сильно зависит от качества её согласования с кабелем и телевизором, при незначительном рассогласовании неравномерность увеличивается и отдельные телевизионные каналы будут «ловиться» с ослаблением.

    В некоторых случаях лучший результат даёт логопериодическая антенна, которая обладает меньшим коэффициентом усиления (при равном числе элементов), но более равномерной АЧХ.

    Антенны типа «волновой канал»

    Двухэлементные антенны Трёхэлементные антенны Пятиэлементные антенны

    применяются редко, так как их характеристики не намного лучше характеристик одиночного вибратора.

    Коэффициент усиления — 5,1-5,6 дБ.

    Передний лепесток диаграммы направленности больше заднего, угол раствора — 70 градусов.

    Коэффициент усиления — 8,6-8,9 дБ. Передний лепесток диаграммы направленности больше заднего, угол раствора — 50 градусов.
    Семиэлементные антенны типа Одиннадцатиэлементные антенны Шестнадцатиэлементные антенны
    Коэффициент усиления — приблизительно 10 дБ.

    Передний лепесток диаграммы направленности больше заднего.

    Коэффициент усиления — приблизительно 12 дБ. Передний лепесток диаграммы направленности больше заднего. Коэффициент усиления — приблизительно 13,5 дБ. Передний лепесток диаграммы направленности больше заднего

    Антенна Lumax «Волновой канал», 6-12 телеканал

    Антенны типа «Волновой канал» получили широкое распространение в различных профессиональных устройствах радиосвязи и радиолокации.

    Большинство телевизионных коллективных и индивидуальных антенн промышленного изготовления также являются антеннами типа «Волновой канал». Это связано с тем, что такие антенны достаточно компактны и обеспечивают получение большого коэффициента усиления при сравнительно небольших габаритах.

    Логопериодические антенны

    Логопериодические антенны — широкополосные антенны, обеспечивающие приём телеканалов в широком диапазоне частот: метровых и дециметровых волн.

    Рабочая полоса частот логопериодической антенны на низких частотах ограничена размерами наибольшего и наименьшего вибраторов антенны. В рабочем диапазоне обеспечивается хорошее согласование антенны с фидером, а коэффициент усиления практически остается постоянным. Логопериодическая антенна с числом вибраторов, равным 10-11, эквивалентна по коэффициенту усиления трёх — четырёхэлементной антенне типа «Волновой канал». В то же время логопериодическая антенна работает в значительно более широкой полосе частот, чем антенна типа «Волновой канал», что позволяет на одну антенну принимать телеканалы метровых и дециметровых волн.

    Подключение фидера к ЛПА производится без специального симметрирующего и согласующего устройства. Кабель с волновым сопротивлением 75 Ом вводится внутрь нижней трубы с конца и выходит у конца, который направлен на телецентр, здесь оплетка кабеля соединяется с концом нижней трубы, а центральная жила — с концом верхней трубы.
    Принцип работы: в зависимости от длины волны принимаемого сигнала в структуре антенны возбуждаются несколько вибраторов, размеры которых наиболее близки к половине длины волны сигнала, что по принципу действия напоминает несколько антенн «Волновой канал», соединенных вместе, каждая из которых содержит вибратор, рефлектор и директор.

    На данной длине волны сигнала возбуждается только одна тройка вибраторов, а остальные настолько расстроены, что не оказывают влияния на работу антенны. Это приводит к тому, что коэффициент усиления ЛПА оказывается меньше, чем коэффициент усиления антенны «Волновой канал» с таким же числом элементов, но зато полоса пропускания получается значительно шире.

    По аналогии с усилителями, «площадь усиления антенны»: произведение (КУ) на ширину (ПП) величина постоянная, поэтому, чем шире полоса пропускания, тем меньше коэффициент усиления при данных габаритах антенны.

    Логопериодическая антенна РЭМО, 6-69 телеканал

    Логопериодическую антенну используют в зоне уверенного приёма телеканалов, для приёма большого числа телеканалов в благоприятных условиях приёма (отсутствия помех и отражённых телесигналов).

    Рамочные антенны

    Рамочные антенны предназначены для условий приёма телеканалов, когда простейшие антенны илиантенны типа «волновой канал» не могут обеспечить получение на экране телевизора удовлетворительного качества изображения.

    Применяются двух- или трёх элементные рамочные антенну, которые иначе именуется как «двойной квадрат» или «тройной квадрат» соответственно. Рамочные антенны сочетают повышенный коэффициент усиления с простотой конструкции при сравнительно узкой полосе пропускания и не требуют настройки.

    Практическое применение в качестве телевизионных приёмных антенн находят редко. Широко были распространены (самодельные варианты) в «советское время», когда в продаже наблюдался дефицит телевизионных антенн.
    «Двойной квадрат» Одноканальная.Коэффициент усиления — 9-11 дБ.

    Волновое сопротивление около 70 Ом. Передний лепесток диаграммы направленности значительно больше заднего.
    «Тройной квадрат» Одноканальная. Коэффициент усиления — 14-15 дБ. Волновое сопротивление около 70 Ом. Передний лепесток диаграммы направленности значительно больше заднего.

    Синфазные антенные решётки

    Синфазная антенная решётка представляет собой сложную направленную антенную систему, состоящую из отдельных слабонаправленных антенн, разнесённых в пространстве и расположенных таким образом, что фазы наведенных в них сигналов оказываются одинаковыми.

    Как правило, синфазная решётка собирается из одинаковых антенн, расположенных в несколько рядов и несколько этажей. Использование вместо одной антенны нескольких антенн, соединённых в синфазную решётку приводит к сужению диаграммы направленности и увеличению коэффициента усиления по сравнению с коэффициентом усиления одиночной антенны, входящей в состав решётки.
    Одноканальная.

    Коэффициент усиления — увеличивается в пределах от 4 до 5 дБ при увеличении количества антенн в решётке в два раза. Волновое сопротивление примерно 70 Ом. Передний лепесток диаграммы направленности в несколько раз больше заднего.

    Синфазная решётка фирмы Channel Master, USA

    «Польские» антенны

    Представляют собой четырёхэтажную синфазную решётку, снабжённую встроенным усилителем.

    Как сделать антенну для цифрового ТВ своими руками

    Имеют рефлектор в виде решётки, расположенный сзади антенны. Польские антенны получили широкое распространение в начале 90-х годов, когда рынок антенн большим разнообразием не отличался. Собственно это была не польская идея, разработки были у Philips и других известных фирм, поляки сделали дешёвый, доступный вариант.

    Решетка комплектуется встроенным антенным усилителем и показывает неплохие результаты приёма удалённых телесигналов с 6 по 69 телеканал. В силу своей дешевизны, конструкция антенны очень хрупкая и недолговечная, а длинные усы метрового диапазона моментально загибаются под весом птичек или воздействием ветра и теряют свои приёмные свойства.

    Усилители не защищены от электростатического электричества и часто «вылетают» во время грозы. Антенна плохо защищена от помех, а часто «возбуждающийся» усилитель сам является источником помех.

    Антенна не пригодна к использованию в городских условиях.
    Всеволновая. Коэффициент усиления — собственный на ДМВ 13-14 дБ, с усилителем до 40 дБ. Волновое сопротивление — 75 Ом с согласующим трансформатором.

    Антенны бегущей волны

    Антеннами бегущей волны принято называть направленные антенны, вдоль геометрической оси которых распространяется бегущая волна принимаемого сигнала, это апериодические антенны.

    Обычно антенна бегущей волны состоит из собирательной линии, к которой подключено несколько вибраторов, расположенных на одинаковом расстоянии один от другого. Наведенные электромагнитным полем ЭДС в вибраторах складываются в собирательной линии в фазе и поступают в фидер.

    Коэффициент усиления антенны бегущей волны определяется длиной собирательной линии и пропорционален отношению этой длины к длине волны принимаемого сигнала. Кроме того, коэффициент усиления антенны зависит от направленных свойств вибраторов, подключенных к собирательной линии. У антенны бегущей волны все вибраторы активные, принятая ими энергия сигнала передается в собирательную линию. Если антенны «Волновой канал» являются узкополосными и способны эффективно принимать сигнал только по одному определенному частотному каналу, которому соответствуют их размеры, то антенны бегущей волны широкополосные и совершенно не нуждаются в настройке.

    Комбинированная антенна: метровая, бегущей волны, дециметровая, «волновой» канал фирмы Channel Master, USA. Радиус приёма до 60 миль

    Комбинированная антенна: метровая, бегущей волны, дециметровая, «волновой» канал фирмы Channel Master, USA.

    Радиус приёма до 100 миль

    Как видно на картинках: в первом случае рабочая полоса антенны формируется наклонными вибраторами различной длины, во втором случае рабочая полоса формируется с помощью вибраторов двух видов и разных размеров.

    Данные антенны не получили широкого распространения на территории России, однако эти антенны, без преувеличения — мечта монтажника. Условия работы монтажников на крыше — не подарок: снег и ветер, мороз и гололёд, дождь и палящее солнце. Собирать антенны в таких условиях не просто, а Channel Master достаёшь из коробки, расправляешь вибраторы до фиксации их в специальных зажимах и антенна готова к установке.

    По цене эти антенны соизмеримы с трёхдиапазонными антеннами, механически прочны и обладают неплохими приёмными характеристиками. Выпускается два вида антенн с разным количеством вибраторов.

    Делаем антенну для цифрового телевидения своими руками

    stroitel12.ru

    Цифровая антенна своими руками | Строительный портал

    Главный показатель качества каждой антенны — ее взаимодействие с эфирным сигналом. Данный принцип работы лежит в основе как покупных, так и самодельных антенн. Предлагаем ознакомиться с рекомендациями о том, как сделать антенну для цифрового тв своими руками.

    Оглавление:

    1. Особенности современного телеэфира
    2. Простая цифровая антенна своими руками: требования к устройству
    3. Антенна для цифрового тв своими руками: характеристика приема
    4. Антенна для цифрового тв своими руками: технология изготовления
    5. Эфирные цифровые антенны руками из пивных банок
    6. ДМВ антенна для цифрового телевидения своими руками

    Особенности современного телеэфира

    Если сравнивать современный телевизионный эфир с тем эфиром, который был несколько лет назад, то можно найти определенные различия. Прежде всего, для передачи телевещания используется диапазон ДМВ. Таким образом, удается значительно сэкономить средства и прием сигнала антенной. Кроме того, в таком случае, необходимость в периодическом обслуживании антенн также отпадает.

    Также, телевизионных датчиков стало намного больше, нежели раньше, поэтому большинство телеканалов доступны практически во вех местах страны. Для обеспечения телевещания в обитаемых зонах используются датчики маломощного типа.

    В больших же городах радиоволны распространяются по другому. Из-за большого количества многоэтажных домов сигнал через них подается слабо. Кроме того, существует огромное количество телевизионных каналов, для приема которых не достаточно одной стандартной телевизионной антенны.

    С развитием цифрового вещания прием каналов стал еще проще. Данные виды антенн отличаются стойкостью к помехам, фазовым или кабельным искажениям, четкость изображения.


    Простая цифровая антенна своими руками: требования к устройству

    Так как условия телевещания изменились, то и правила эксплуатации современных антенн изменились:

    1. Один из главных параметров телевизионной антенны, в виде коэффициента направленного действия и коэффициента защиты особо не важны. Для борьбы с разного рода помехами используются различные электронные средства.

    2. Коэффициент, отвечающий за усиление антенн улучшает сигнал, очищает его от посторонних звуков и разного рода помех.

    3. Еще одно важное качество современной телевизионной антенны — диапазонность. Сохранение электрических параметров осуществляется автоматически, без дополнительного вмешательства человека.

    4. Рабочее значение диапазона телевизионной антенны должно хорошо взаимодействовать с кабелем, который подключается к антенне.

    5. Во избежание появления фазовых искажений необходимо обеспечить достойные характеристики антенны в амплитудно-частотном соотношении.

    Характеристика последних трех пунктов обуславливается свойствами к приему телевизионного сигнала с помощью антенны. Функционирующая, на одной частоте антенна, способна принять несколько волновых каналов. Однако, для того, чтобы они были согласованы с фидером, необходимо наличие УСС, сильно поглощающих сигналы.

    Поэтому, существуют определенные варианты цифровых антенн, доступных для изготовления в домашних условиях. С ними предлагаем ознакомиться:

    1. Всеволновой вариант антенны, такие устройства отличаются частотонезависимостью, они стоят дешево, очень популярны среди потребителей. Для изготовления такой антенны достаточно одного часа. Такая антенна отлично подойдет для городских квартир, а вот в населенном пункте, который несколько отдален от телевизионных центров, такая антенна будет работать хуже.

    2. Логопедический диапазонный вариант антенны — такая антенна улавливает определенные сигналы. Она отличается простой конструкцией, хорошо подходит для различных диапазонов работы, не изменяет параметров фидера. Отличается средними техническими параметрами, отлично подходит для загородных домов, дач, квартир.

    3. Z-образная антенна, которую еще называют зигзагообразной. Для изготовления такой конструкции потребуется немало времени и физических усилий. Отличается широкими приемными характеристиками. С помощью такой антенны удается расширить диапазон приема телевизионных каналов.

    Для достижения точного согласования между антеннами необходимо прокладывать кабель через значение нулевого потенциала.

    Антенна для цифрового тв своими руками: характеристика приема

    Вибратонные антенны способны на одном аналоговом кантале найти еще несколько цифровых. Такие устройства принимают волновые каналы. Они используются редко и актуальны для удаленных от телевизионных вышек мест.

    Самостоятельное изготовление спутниковой антенны — бессмысленный процесс. Так как в данном процессе потребуется приобретать покупной тюнер и головку, а выставление зеркал должно быть очень точных, добиться его во домашних условиях практически нереально. Самостоятельно можно только выполнить настройку такой антенны, но никак не ее изготовление.

    Для того, чтобы изготовить вышеприведенные варианты антенны, необходимо очень хорошо разбираться в высшей математике и электродинамических процессах. Среди основных характеристик терминов, используемых в процессе изготовления телевизионных антенн, отметим:

    1. КУ — мощность антенны, которая определяется в соотношении принятого антенного сигнала к главном ее лепестку.

    2. КНД — отношения между телесным кругом и телесным углом лепестков антенны При наличии разных по размерам лепестков, они изменяются по площади.

    3. КЗД — отношение между принятым на главным лепесток сигналом и общей сумме мощности антенны.

    Учтите, что если антенна является диапазонной, то мощность учитывается в соотношении с полезным сигналом.

    Учтите, что первые два термина не обязательно взаимозависимые. Существуют определенные варианты антенн, имеющих высокую направленность, однако единичное или меньшее усиление. Однако, у зигзагообразной антенны значительное усиление компонуется с невысоким уровнем направленности.


    Антенна для цифрового тв своими руками: технология изготовления

    Каждый из элементов антенны, по которому движется ток, подающий полезный сигнал, должен быть соединен с другим с помощью пайки или сваривания. Любой узел сборного назначения, расположенный на улице, должен быть хорошо зафиксирован, так как разрушение электронного контакта на улице, происходит быстрее, чем внутри помещения.

    Особое внимание следует уделить нулевому потенциалу. Именно в этих местах находятся узлы напряжения, электрический ток, при его наивысшей мощности. Для изготовления мест с нулевым потенциалом используется цельный гнутый металл.

    Для изготовления оплетки или центральной жилы используется коаксиальный кабель, изготовленный из меди или недорогого сплава с антикоррозийными свойствами. Для пайки кабеля используется сорока вольтовый паяльный аппарат, с легкоплавными припоями и флюс-пастой.

    Наружная цифровая антенна своими руками изготавливается таким образом, чтобы все соединения были устойчивы перед влагой, перепадами температуры и другими воздействиями внешней среды.

    Для изготовления всеволновой антенны потребуется две пластины треугольной формы, две рейки, выполнены из дерева и эмалированная проволока. При этом, размер проволоки в диаметре практически не важен, а интервал между их концами составляет около 2-3 см. Интервал между пластинами на которых имеются концы проволоки, составляет 1 см. Заменить две металлические пластины может односторонний стеклотекстолит квадратной формы с покрытием из фольги. При этом, на нем должны быть вырезаны медные треугольники.

    Антенна по ширине должна быть такой же как и по высоте. Полотна раскрываются под прямым углом. Для того, чтобы проложить кабель к данной антенне, необходимо следовать определенной схеме. К точке, обозначающей нулевой потенциал не припаивается кабельная оплетка. Она всего лишь к ней привязывается.

    ЧНА, которая растягивается внутри окна на 150 см, способна принять большинство метровых и ДЦМ каналов любого направления. Преимущество данной антенны в том, что она отличается широким интервалом приема каналов. Поэтому, такие антенны популярны в больших городах, где присутствуют различные телецентры. Однако, у такой антенны имеются определенные недостатки — КУ антенны является единичным, а КЗД — нулевым. Поэтому, при наличии больших помех, антенна будет неактуальной.

    Возможен вариант изготовления других типов цифровых антенн своими руками с ЧНА, например, логарифмическая спираль из двух витков. Данный вариант антенны отличается компактностью и он более легкий для изготовления.

    Эфирные цифровые антенны руками из пивных банок

    Для изготовления цифровой антенны своими руками из кабеля потребуются пивные банки. Данный вариант антенны, при правильном подходе к его изготовлению, отличается хорошими эксплуатационными характеристиками. Кроме того, такая антенна довольно простая в изготовлении.

    Принцип работы такой антенны основывается на увеличении диаметра плеч на обычном линейном вибраторе. В таком случае, происходит расширение рабочей полосы, при этом, другие свойства не изменяются.

    Пивные банки в соотношении с их размерами используются в качестве плеч на вибраторе. При этом, расширение плеч неограниченно. Данный вариант простого вибратора используется в качестве комнатной цифровой антенны своими руками для приема телевизионного вещания соединяясь напрямую с помощью кабеля.

    Если остановиться на вариант сборки из пивного диополя синфазной решетки, расположенной вертикально, при этом шаг будет составлять половин волны, то удастся улучшить значение КУ антенны. Также на данном устройстве должен быть установлен усилитель от антенны, с помощью которого производится согласование и настройка прибора.

    Для усиления такой антенны к ней добавляются КЗД, установленные сзади на ней экран и сетка, с интервалом в половину решетки. Для монтажа пивной антенны потребуется наличие диэлектрической мачты, при этом экран и мачта соединены механической связью.

    При этом, на решетке обустраиваются около трех, четырех рядов. Две решетки не способны достичь большого усиления.

    ДМВ антенна для цифрового телевидения своими руками

    Логопериодическим вариантом антенны называют антенну сборного типа, которая подключается к половинам на линейном диополе, интервал между ними изменяется, в соотношении с геометрическими параметрами прогрессии. Существуют настроенные и свободные линии. Предлагаем остановиться на более длинном и гладком варианте антенне.

    Для изготовления ЛПА необходимо наличие любого заранее заданного диапазона. Чем выше показатели прогрессии, тем большим усилением отличается антенна. Данный вариант антенны по эксплуатационным и техническим характеристикам является идеальным для изготовления в домашних условиях.

    Главный принцип ее нормального функционирования — проведение правильных рассчетов. С увеличением прогрессионных показателей увеличивается усиление и уменьшается угол раскрыва направленности. Данная антена не нуждается в наличии дополнительного экрана. Так как он него не зависят ее общие характеристики.

    В процессе расчета цифровой ЛП антенны используйте такие рекомендации:

    • второй по длине вибратор должен иметь запас частотной мощности;
    • далее производится расчет самого длинного диополя;
    • после этого добавляется еще один заданный частотный диапазон.

    Если самое короткое диополе оставляет линии, то он обрезается, так как он необходим на антенне, только для проведения расчетов. Общая длина антенны составит около 40-ка см.

    Диаметр линий на антенне составляет около 7-16 мм. При этом интервал между расположением осей составляет 40 мм. Кабель к линии не привязывается наружным методом, так как это отрицательно скажется на технических свойствах антенны.

    Наружная антенна фиксируется на мачте с помощью центра тяжести. В противном случае, антенна будет постоянно трястись под воздействием ветра. Однако, металлическая мачта соединяется с линией не прямолинейно, так как в этом месте должна быть предусмотрена диэлектрическая мачта, длина которой составляет около 150 см. В качестве диэлектрического материала можно использовать деревянный брус, ранее окрашенный или покрытый лаком.

    Цифровая антенна своими руками видео:

    strport.ru

    Делаем антенну для цифрового телевидения своими руками


    Цифровое телевидение в наши дни продолжает распространяться с каждым днем. Провайдеры предлагают свои услуги в этой сфере, продавая дорогостоящие устройства. Однако можно «поймать» эфирное цифровое телевидение при помощи самодельной антенны.

    Предлагаем посмотреть видео по изготовлению антенны:

    Итак, нам понадобится:
    — дециметровая антенна;
    — калькулятор;
    — антенный кабель;
    — разъем для кабеля;
    — линейка

    Первым делом следует отметить, что для приема цифровых телеканалов необходим телевизор с поддержкой формата DVB-T2, в противном случае антенна не будет выполнять своего предназначения. Также следует уточнить, что провайдеры часто рекламируют так называемые цифровые антенны, которые якобы создании специально для приема цифровых телеканалов. Это не так, поскольку можно ловить такие каналы даже при помощи проволоки. С материалами и вводной частью разобрались, можно приступать к работе.


    Далее находим на сайте свой округ или город, чтобы узнать центр консультационной поддержки или проще говоря, вещательный центр. Следующим делом звоним в центр поддержки и узнаем по какому каналу идет вещание цифрового телевидения. У автора, например, вещание идет по 27 каналу. В конце этого этапа узнаем частоту канала.

    Теперь при помощи калькулятора и специальной формулы нам предстоит узнать необходимую длину нашей антенны. Формула предельно проста: 7500 нужно разделить на число частоты канала. У автора частота канала ровна 522000 кГц, то есть нужно разделить 7500 на 522. Получается 14.3 приблизительно. Округляем полученный после деления результат и получаем длину антенны в сантиметрах.


    Далее берем обычный антенный кабель, зачищаем его с одной стороны и вставляем разъем.

    Следующим делом берем линейку и отмеряем полученный при делении результат, не забивая оставить 2 сантиметра в основании. То есть, если автору необходим кабель длиной 14 сантиметров, он мерит 2+14 см.

    Отрезаем конец. После этого делаем надрез на линии основы и зачищаем до конва. Снимаем защиту кабеля, поскольку она нам не нужна. Также отрезаем фольгу.

    После этого загибаем кабель у линии основы под прямым углом. Антенна готова. Остается установить ее снаружи так, чтобы она смотрела в сторону передающей антенны. Тут стоит отметить, что если расстояние от передающей антенны больше 15 км, то придется применить усилитель антенны.

    Чтобы смотреть цифровое телевидение на телевизоре нужно зайти в настройки, указать канал, частоту.

    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    usamodelkina.ru

    Оставить комментарий

    avatar
      Подписаться
    Уведомление о
