Для откачки парообразных и газообразных смесей применяются вакуумные насосы. Аппараты дорогостоящие, поэтому не все потребители имеют возможность приобрести данный вид товара. Изучив информацию о конструкции, можно сделать вакуумный насос своими руками.
Содержание
Принцип работы аппаратов заключается в вытеснении. Принцип работы разбивается на два основных этапа:
Применение! Назначение вакуумных насосов заключается в откачивании воздуха, то есть создании вакуума внутри определенной емкости.
Вакуумные помпы используются в таких сферах:
Устройства классифицируются по видам рабочего колеса: делятся на пластинчато-роторные и вихревые агрегаты. Пластинчато-роторные, в свою очередь, делятся на сухой и масляный вид.
Вакуумный аппарат самостоятельно возможно изготовить из таких устройств:
В зависимости от исходного материала, вакуумные насосы своими руками используются в разных сферах и для различных целей.

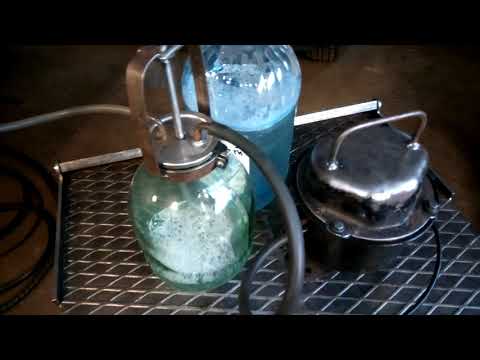

Насос для откачки воздуха сделать из компрессора холодильника достаточно просто. Процедура состоит из таких действий:
Аппараты для откачивания воздуха водокольцевого типа используются для сельхозтехники. Откачивает газ с примесями влаги и пыли.
Принцип сооружения:
Преимущество устройства в отсутствии необходимости смазывать маслом рабочий вал.
Отличаются прочностью. Эксплуатируются в условиях высоких температур.
В домашних условиях переделать аквариумный компрессор не составит большого труда. Для этого достаточно клапаны, находящиеся на разъемных креплениях, поменять местами. Для предотвращения образования конденсата, в корпусе сверлится отверстие.
Это самый бюджетный и быстрый способ самостоятельного изготовления вакуумного устройства.
Схема изготовления:
Последовательность изготовления:
Такой самодельный вакуумный насос создает разреженную среду в судке для пищевых продуктов или чехле для хранения одежды.
При эксплуатации аппаратов возникают поломки. Изучив материалы и модель агрегата, ремонт вакуумного насоса, осуществляют самостоятельно. Самостоятельно отремонтировать свой агрегат без обращения к специалистам возможно при ознакомлении с конструкцией устройства.
Для создания вакуумного агрегата достаточно иметь исходный материал. От типа исходного аппарата зависит сложность изготовления и назначение вакуумного насоса. Преимуществом самостоятельного изготовления агрегата вакуумного является экономия денежных средств.
Вакуумные насосы предназначены для удаления воздуха и газов из больших объемов и в быту нашли применение сравнительно недавно. С их помощью можно организовать хранение продуктов и вещей в вакуумных упаковках, замариновать мясопродукты, откачивать газ и пар, а также жидкость. Такой интересный механизм можно купить, хотя он достаточно дорого стоит, а можно сделать самому. Рассмотрим второй вариант — как сделать вакуумный насос своими руками.
Содержание

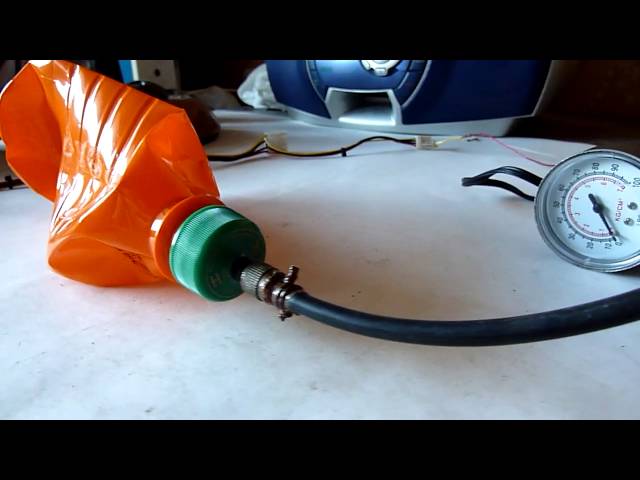

Подобные устройства в быту применяют для создания вакуума в полиэтиленовой упаковке для хранения продуктов и вещей. При отсасывании воздуха, происходит уменьшение объема тары, оболочка плотно облегает продукт. При таком хранении продукты питания долго не портятся, и некоторое время могут храниться без замораживания.
Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.
При хранении вещей или других мягких текстильных изделий (одеял, подушек, пледов), происходит заметное уплотнение, вещи становятся компактными, занимают меньше места. При таком способе хранения вещи становятся недоступны для моли или плесени.
С помощью вакуумного насоса можно покрывать ламинирующей пленкой детали из дерева, фанеры и других строительных материалов.
Вакуумный насос используют для бытового отвода газов, пара и жидкостей, для восстановления герметичности бытовых приборов. А также в сплит-системах кондиционеров и при работе тормозных систем в транспортных средствах.

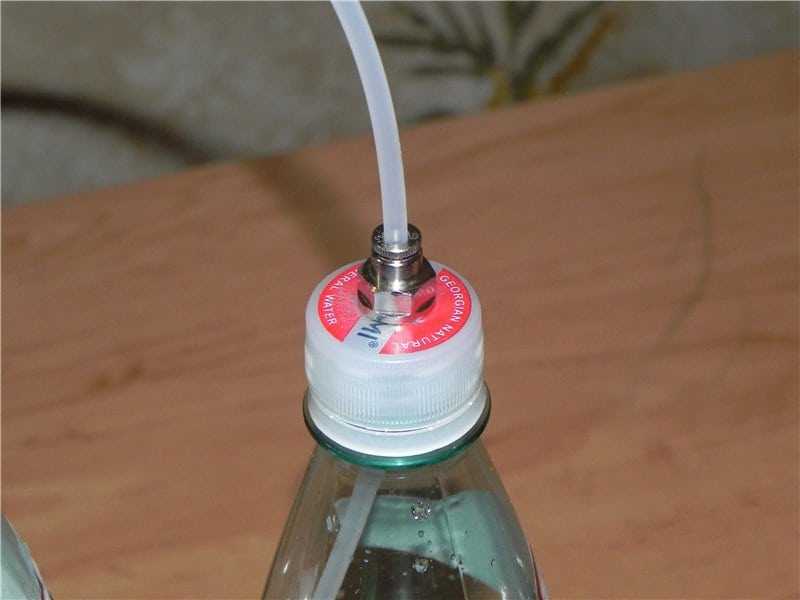

Для переделки пригодится любой манжетный насос, можно взять даже велосипедный. Однако предпочтительнее все же автомобильный, так как с его преобразованием будет меньше хлопот.
Последовательность действий по модернизации своими руками выглядит так:
Клапан должен работать, пропуская воздух от емкости к прибору, но не обратно. Его можно купить или снять с компрессора для аквариума. Перед установкой подуйте в него. Сторона, которая не пропускает воздух, прикручивается к насосу, другая – к трубке.Мощности такого механизма не хватит для получения глубоких вакуумных условий, однако, для бытовых нужд будет вполне достаточно.

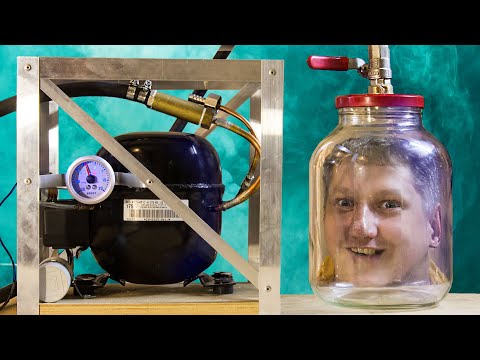

Более масштабный вакуумный насос получается из компрессоров бытовых приборов, например, холодильника или кондиционера. Для правильной сборки аппарата своими руками необходимы такие шаги:
Нельзя таким насосом откачивать воздух с большим содержание паров воды, это чревато поломкой компрессора. Для таких целей аппарат снабжают дополнительно ресивером и отстойником, которые вместе будут выполнять функции осушительного прибора.

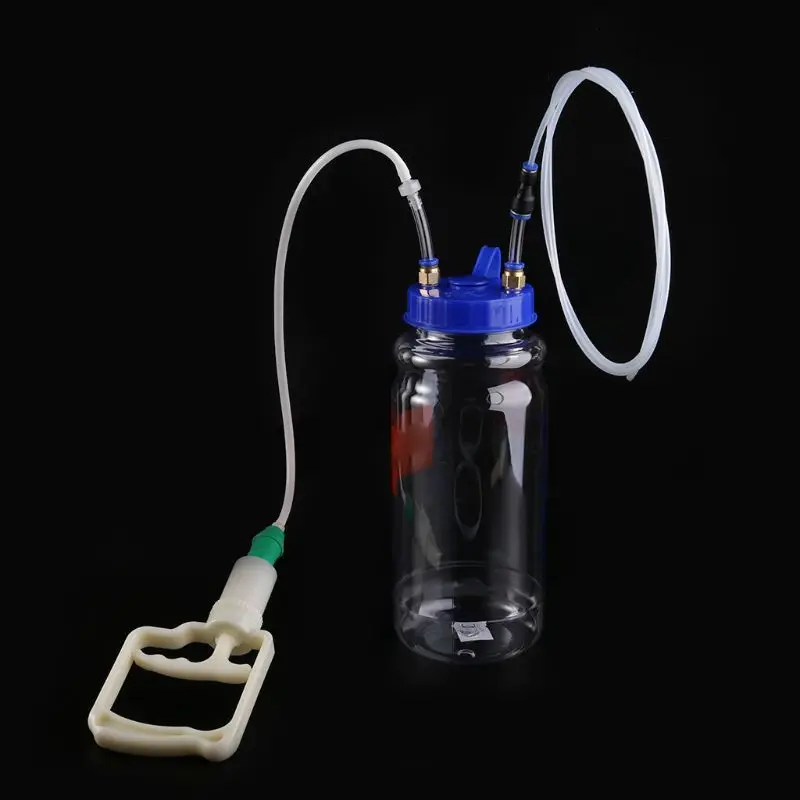

Точно так же своими руками, можно преобразовать простой аквариумный механизм – компрессор, разобрав его и демонтировав обратные клапаны, о которых уже упоминалось в связи с преобразованиями автомобильного насоса. Клапаны поменяйте местами, тогда вместо нагнетания воздуха, компрессор будет откачивать его.
Для подобного изобретения тоже есть основания – любопытные дети или малые объемы жидкости и газа, которые нужно откачать. Для изготовления прибора своими руками понадобится следующий набор деталей:

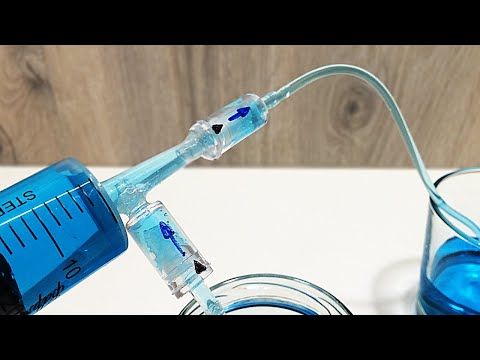

Нарезаем пластиковую трубку на отрезки, размером по 10 сантиметров и присоединяем к тройнику. Трубки должны герметично и плотно облегать носик тройника, чтобы не соскочить при работе под давлением. Две противоположные трубки оставляем в покое. К третьей, которая расположена под прямым углом, прикрепляем носик шприца. Таким образом, конструкция представляет собой тройник с двумя отрезками шлангов, отведенными в разные стороны и шприцем, расположенным под прямым углом к отведенным концам.
Следующий шаг – монтаж обратных клапанов. Обычно на них есть маркировка и указательная стрелка. Один из клапанов вставляем так, чтобы стрелка указывала от тройника, второй так. Чтобы стрелка указывала на тройник. В целом система будет напоминать указатель вход-выход.
Ручной насос готов. Им можно отвести воду из одного сосуда в другой, погрузив один клапан в воду, а другой в емкость, куда предполагается перекачать жидкость.
При этом указательные стрелки являются направляющими. В жидкость погружается клапан с указателем на тройник. Движениями поршня шприца мы можем заставить систему работать.
Такой насос работает по центробежному принципу. Самому его сделать трудно, однако, если у вас есть знакомый сварщик и токарь, вполне возможно. Для его создания нужно иметь цилиндрический корпус, в который вставляется вал с лопастным колесом. При подаче жидкости начинается вращение лопастного колеса и, под влиянием центробежной силы, в центре прибора неизбежно создается вакуум.
Механизм приводится в движение электрическим двигателем. Колесо лопастного механизма устанавливается не совсем по центру, чтобы обеспечить нагнетание и проталкивание газа через систему. Недостаток системы, что жидкость, с помощью которой осуществляется процесс (чаще это вода) постоянно нагревается и ее приходится менять.
Такой насос снабжен вводными отверстиями, через которые поступает вода и выводные, через которые выводится газ.
Механизмы, функционирующие подобным образом, используют на больших предприятиях, а также в сельском хозяйстве для отвода газов с большим количеством взвеси в виде пыли и песка. Для непрерывного функционирования обеспечивается отвод газа, постоянная подача воды и система охлаждения мотора.

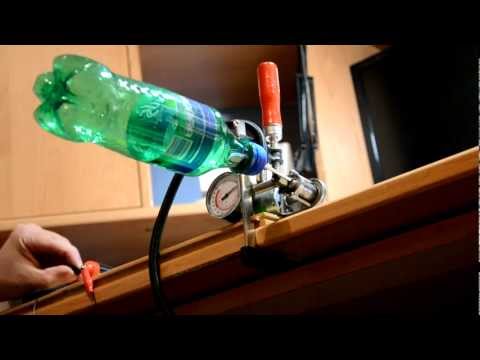

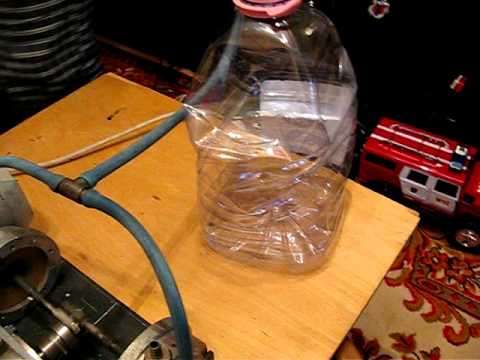

Так как простейший вакуумный насос может понадобиться в любой момент, сделать его можно самому элементарным образом из пластиковых бутылок разного диаметра. Это будет примитивная вакуумная помпа, самодельный ручной механизм.
Для изготовления понадобится:
У бутылки большего диаметра срезаем верх. В дне бутылке меньшего диаметра поделываем отверстия.
Вставляем бутылки друг в друга, на внутренней бутылке делаем уплотнитель из скотча, если необходимо. В большую бутылку ввинчиваем шланг велосипедного насоса, в обратном направлении. Так он будет откачивать воздух при движении поршня из маленькой бутылки.
Основные типы вакуумных насосов:
Вакуумные насосы предназначены для создания разреженного пространства в отдельных объемах.
Это могут быть как полиэтиленовые пакеты, в которых вы собрались хранить продукты питания или теплые вещи, так и Сплит-системы кондиционеров. Система вакуумного усиления торможения в транспорте значительно увеличивает срок эксплуатации.
На первый взгляд кажется, что острой необходимости в вакуумных системах в быту нет. И это действительно так. Однако попробуйте собрать своими руками простейшую вакуумную помпу и вы будете удивлены, сколько ей найдется способов применения.
Опубликовано: · Изменено: автором: Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход с помощью рекламы
помпу вместо покупки. Его довольно легко построить, и это лучше, чем покупать его.
Работа вакуумного насоса заключается в создании и создании относительного вакуума в пределах заданной мощности.
Он создает вакуум, втягивая молекулы газа определенного объема, оставляя после себя частичный вакуум.
Вакуумный насос требует технического обслуживания, поэтому этот проект «Сделай сам» научит вас не только тому, как сделать вакуумный насос, но и тому, как без особых усилий его обслуживать. Вакуумный насос, который вы сделаете с помощью этих руководств «Сделай сам», прослужит дольше, чем любой другой, который вы там купите, так что без лишних слов давайте начнем.
Этот насос легко собрать, вам просто нужно понять процесс изготовления, принцип его работы и детали, необходимые для его установки дома. Хотя этот проект потребует от вас определенного уровня знаний о вакуумных насосах, тем не менее, вы все равно можете попробовать, и я уверен, что результат вызовет у вас улыбку. В этом руководстве есть 7 простых шагов, и все они хорошо объяснены.
Щелкните для получения более подробной информации
Вакуумный насос своими рукамиЭтот вакуумный насос довольно дорогой, а также тяжелый, он весит около 200 фунтов, а его сборка относительно недорога с точки зрения материалов, необходимых для проекта. Создатель этого руководства потратил до 50 долларов, чтобы запустить насос.
Щелкните для получения более подробной информации
Это самый крутой и самый маленький вакуумный насос, который я когда-либо видел. Это также супердешево в изготовлении и удивительно эффективно. Вам нужно будет пойти в магазин за доллар и купить баллонный насос, который стоит всего 1 доллар. Вам также понадобится ручка или трубка, похожая на трубку ручки, пистолет для горячего клея и крышка от бутылки с водой.
Щелкните для получения более подробной информации
Это сложная идея вакуумной камеры и насоса. Создатель, который сделал это, имеет опыт в этой области, и он проделал большую работу, объяснив, как это работает, но если у вас нет никаких знаний или понимания того, что он сказал, вам может быть трудно сделать этот вакуумный насос.
Итак, если вы ищете что-то более простое, вы можете проверить другое руководство. Хотя этот вакуумный насос, возможно, лучший в этом списке DIY.
Щелкните для получения более подробной информации
У вас дома есть старый компрессор, почему бы не использовать его для создания классного вакуумного насоса сегодня? Вам понадобятся плоскогубцы, кусачки, клей и некоторые другие материалы. Процесс приготовления быстрый и простой, а также довольно дешевый.
Этот проект довольно прост, вам понадобится компрессор холодильника, стальной котел, пластиковая труба с хомутом, несколько соединителей для стальных труб и другие материалы.
Процесс изготовления прост и быстр в настройке.

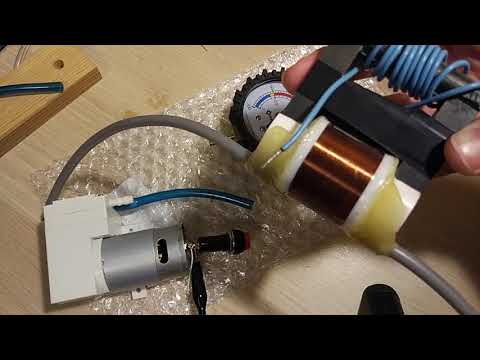

Это уникальный вакуумный насос на 12 В, его не так просто настроить с нуля, но с помощью расходных материалов и этого видеоруководства вам не о чем беспокоиться. .
Вы также будете использовать велосипедный насос. сделать этот вакуумный насос сегодня. Это звучит по-другому, верно? Это довольно просто и работает отлично. Настройка проста, вам просто нужны правильные материалы и инструменты для работы.
Вот еще один простой вакуумный насос, который можно сделать двумя способами. Первый метод в этом руководстве выполняется с использованием шприца и трубки.
Это дешевая и маленькая помпа, которую каждый может сделать идеальной для начинающих.
Второй метод требует использования велосипедного насоса и трубки. Оба метода в этом руководстве удобны для начинающих, а также дешевы, потому что, если у вас уже есть шприц или велосипедный насос дома, все, что вам нужно купить, это трубка, если у вас ее тоже нет.
Нажмите, чтобы получить более подробную информацию
В этом руководстве вы будете делать вакуумный насос типа Вентури менее чем за 25 долларов. Этот насос является самым простым и дешевым в изготовлении. Он также прост и очень прост в использовании. Вам просто нужно получить в свои руки правильные материалы и внимательно следить за процессом изготовления.
Щелкните, чтобы получить более подробную информацию
Вот еще один простой вакуумный насос, который вы можете легко сделать. Вам понадобится компрессор холодильника, микропереключатель напряжения, лист пластика, 2-х Т-образные воздушные фитинги, грубая натяжная пружина, один вакуумный блок, в котором используется старый карбюратор, и несколько пластиковых трубок.
Этот проект стоит менее 50 долларов, и его очень легко сделать. Процесс изготовления прост.
Щелкните для получения более подробной информации
Это идеальный самодельный вакуумный насос, который вам когда-либо понадобится. Стоимость материалов составляет менее 30 долларов, и это очень легко сделать. Все эти компоненты просты в установке, но вам нужно будет следовать инструкциям шаг за шагом, чтобы собрать все детали идеально.
Щелкните для получения более подробной информации

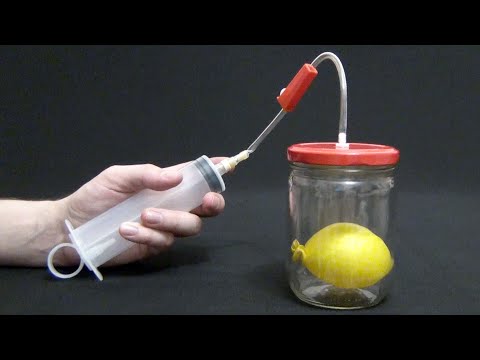

Это небольшой, но эффективный шприцевой вакуумный насос. Как небольшой шприцевой насос, он не может выполнять столько работы, сколько компрессор холодильника, поэтому, если вам нужно что-то, что может сделать тяжелую работу, вы можете попробовать другое руководство из этого списка.
Создание вакуумной камеры и насоса всегда отличная идея, лучше, чем просто собрать вакуумный насос в одиночку. Таким образом, он служит дольше и выполняет гораздо больше работы, чем обычный вакуумный насос. Хотя это ничего не отнимает у обычного вакуумного насоса.
Создатель этого видеогида сначала объяснил, как работает этот насос и как он вам послужит. Поэтому посмотрите видео, чтобы узнать больше, прежде чем приступить к сборке.
Это видеоруководство превратит обычный ножной воздушный насос в вакуумный всего за 2 простых шага. Вы будете реверсировать механизм воздушного насоса, чтобы получить то, что вы хотите. Посмотрите видео, чтобы узнать больше.
Вот еще один замечательный видеоурок, в котором с помощью компрессора холодильника можно легко сделать вакуумный насос. Этот метод был опробован несколько раз, но это конкретное руководство имеет уникальный способ, который делает его привлекательным.
Это уникальный вакуумный насос, в котором используется компрессор холодильника, поскольку он является основным источником вакуума. Вам также понадобится выключатель питания, распределительная коробка, компрессорное масло, пластиковая трубка, медная трубка, медный манометр, шнур с вилкой и теннисный мяч.
Из инструментов вам понадобится большой шприц, паяльная горелка или припой, отвертка, небольшой труборез и пистолет для горячего клея.
Щелкните для получения более подробной информации
Простой вакуумный насос «Сделай сам»Это простой вакуумный насос с простыми деталями. Это самая маленькая и простая установка вакуумного насоса, но она по-прежнему эффективна и может выполнять работу в небольших масштабах. Вам нужно выполнить всего 12 простых шагов, и вы закончите работу с этим вакуумным насосом.
Нажмите, чтобы узнать подробности
Вот еще один удивительный вакуумный насос, для сборки которого автор использовал компрессор холодильника. На корпусе есть счетчик, он отслеживает изменение температуры. Один из них — проверить, насколько он горячий, а другой — проверить, насколько он холодный.
Итак, вам нужно правильно настроить вакуумный насос, чтобы счетчик работал идеально, давая вам правильные показания на каждом интервале.
Нажмите для получения более подробной информации
Вот и мы, выше список лучших вакуумных насосов для этого DIY.
В этом списке вы можете найти все виды вакуумных насосов, которые будут соответствовать вашим потребностям, от небольших и простых для небольшого плана до больших для крупномасштабного плана, все зависит от вас.
Итак, приятного времяпрепровождения с созданием вакуумного насоса без особых усилий, желаю вам всего наилучшего, ура!
12 мая 2022 г., Робин Кири
Любой, кто когда-либо собирал печатную плату, полную крошечных деталей SMD, обнаружил, что пинцет не всегда лучший инструмент, когда дело доходит до точного позиционирования. Тонкие, плоские компоненты, такие как микроконтроллеры, может быть неудобно надежно поднимать, в то время как небольшие резисторы и конденсаторы имеют тенденцию выскальзывать из захвата пинцета и улетать в закат (или на ваш ковер). Вакуумные инструменты могут быть отличным подспорьем, но самые удобные модели с электрическим воздушным насосом и ножным переключателем могут быть немного дороже.
[sjm4306] показывает, что так быть не должно: он построил свой «VacPen» в основном из повторно используемых компонентов.
В основе проекта небольшой вакуумный насос с устройством в виде ручки, подсоединенным к нему гибким шлангом. На кончике пера находится насадка для захвата, которая была взята из дешевого ручного инструмента для захвата и размещения. И насос, и ручка были извлечены из какого-то газоанализатора, который [sjm4306] развалился давным-давно; ручка особенно удобна, так как она оснащена встроенным фильтром в виде щетки, который может улавливать любой мусор или крошечные части, которые могут быть случайно проглочены.
Контроллер VacPen размещен внутри аккуратного напечатанного на 3D-принтере корпуса, в котором находится изготовленная на заказ печатная плата с микроконтроллером ATtiny. Насосом можно управлять либо с помощью ножного переключателя, либо нажатием на сенсорную панель в верхней части корпуса. [sjm4306] сделал это, припаяв провод к медной монетке и прикрепив ее к внутренней стороне крышки: просто, эффективно и дешево.
Как вы можете видеть на видео ниже, VacPen прекрасно способен захватывать любые SMD-компоненты и, что не менее важно, мгновенно освобождать их в нужный момент. Если вы новичок в технологии SMD, мы можем порекомендовать это руководство от [Bil Herd], в котором также рассматривается вакуумный пинцет. Если вы больше увлекаетесь автоматизацией вакуумных захватов, этот классный робот может вас заинтересовать.
Читать далее «Приз Hackaday 2022: Из утилизированных насосов и шлангов можно сделать аккуратный вакуумный захват» →
Опубликовано в Приз Hackaday, Взломы инструментовпомеченный Премия Hackaday 2022, выбор и место, Вакуумный инструмент для захвата, вакуумный насос, вакуумный пинцет12 января 2022 г. Дэн Мэлони
Кажется, что создание вакуума должно быть довольно простой задачей, но оказывается, что высосать из чего-либо весь воздух сложнее, чем кажется. Дешевый вакуумный насос поможет вам частично справиться с этой задачей, но для действительно сильного вакуума вам понадобится масляный диффузионный насос, который стоит несколько десятков тысяч долларов.
Или вам понадобится куча хлама из комиссионного магазина, сварочный аппарат TIG и баллончик WD-40. По крайней мере, это то, что [Лукас] вложил в свой самодельный масляный диффузионный насос. Идея такой хитроумной штуки состоит в том, чтобы испарять масло в камере таким образом, чтобы капли масла увлекали любые оставшиеся молекулы газа к выпускному отверстию. Его малобюджетная реализация этого принципа включала в себя множество кухонной посуды из секонд-хэнда из нержавеющей стали, сваренной вместе с разной степенью успеха, с обильным применением эпоксидной смолы для герметизации любых утечек. И электрическая плита smores для нагревательного элемента, что было приятно. Малобюджетный подход распространился даже на масло для насоса; вместо того, чтобы раскошелиться на дорогое специальное масло, [Лукас] перегнал его из силиконовой аэрозольной смазки WD-40.
Видео ниже подробно описывает все трудности, с которыми [Лукас] столкнулся на этом пути, а также процесс тестирования.
Результаты были, по крайней мере, обнадеживающими — диффузионный насос вытягивал вакуум намного больше, чем был способен форвакуумный насос. Ему явно еще предстоит кое-что сделать, но то, что он сделал с кучей мусора, которую он собрал вместе, довольно впечатляет.
Цель [Лукаса] со всем этим? Термоядерный реактор. Нет, не такой. Такого рода. Продолжить чтение «Масляный диффузионный вакуумный насос из комиссионного барахла» →
Posted in Наука, Взломы инструментовTagged fusor, масляная диффузия, насос, вакуумный насос, WD-4016 апреля 2019 г., Левин Дэй
Пылесос — это то, о чем большинство людей узнают в детстве, когда им впервые поручают работу по дому. Скромный пылесос — полезная бытовая техника и отличный способ потерять глаз любознательному ребенку. Однако когда дело доходит до обычных задач мастерской, они могут немного разочаровать. Когда вам нужно создать серьезный вакуум, вы можете обратиться к чему-то более серьезному, например, к этому переделанному воздушному компрессору.
Сборка начинается с дешёвого готового насоса для накачки шин. Их можно купить менее чем за 20 долларов в правильных местах. Они склонны к перегреву при слишком высокой нагрузке, но при осторожном обращении они могут прослужить достаточно долго, чтобы быть полезными. Хитрость состоит в том, чтобы установить соединение шланга с зазубринами на впуске насоса, чтобы позволить воздуху высасываться из того, что вы пытаетесь создать вакуум. Это достигается с помощью некоторых запчастей из хозяйственного магазина и здоровой дозы JB-Weld. Тогда достаточно просто снять переходник клапана на выпускном отверстии насоса для накачки шин, чтобы он мог свободно течь.
Вы также можете рассмотреть возможность добавления обратного клапана, но в целом это остается дешевым и простым способом получить и запустить электрический вакуумный насос для вашей мастерской. Если это не совсем ваш вариант, вы всегда можете пойти по пути ручного насоса.
Posted in Tool HacksTagged воздушный компрессор, насос для накачки шин, вакуум, вакуумный насос 11 апреля 2019 г.
, Левин Дэй
Вытягивание пылесоса — это то, что каждый гордый производитель должен делать время от времени. Независимо от того, дегазируете ли вы детали из эпоксидной смолы или вакуумного формования, вам понадобится надежный насос для выполнения этой работы. У [drcrash] есть просто руководство, чтобы помочь — как превратить обычный ручной насос в вакуумный. (Видео встроено после перерыва.)
[drcrash] рекомендует начать с помпы марки Slime 2060-A или аналогичной. Это обычный ручной насос, без манометров или других излишеств, которые мешают работе. Он также имеет прочный стальной стержень, который выдерживает многократное использование. Вам также понадобятся трубки и обратный клапан, чтобы выполнить работу.
Основная идея состоит в том, чтобы перенастроить насос так, чтобы он высасывал воздух из предметов, а не нагнетал их внутрь. Сняв оригинальный обратный клапан и установив его в противоположном направлении, а также перевернув поршень насоса, можно создать хороший вакуум, не беспокоясь об этом.
[drcrash] сообщает, что с помощью этой установки можно поднять давление до 11 фунтов на квадратный дюйм ниже атмосферного, чего достаточно для широкого спектра применений. Если вам нужно пойти дальше, вы можете попробовать построить свой собственный турбомолекулярный насос.
Продолжить чтение «Этот велосипедный насос теперь отстой» →
Posted in Tool HacksTagged вакуум, вакуумный насос3 августа 2018 г. Том Нарди
Мы все были в этом: вам нужен определенный инструмент или гаджет для завершения проекта, но это не та вещь, за которую вы обязательно захотите раскошелиться на обычную розничную цену. Это может быть что-то, что вы собираетесь использовать только один или два раза, или, может быть, вы даже не уверены, что идея сработает, и не хотите вкладывать в нее слишком много денег. Вы скептически смотрите на постоянно растущую кучу утилизированных деталей и удивляетесь…
Вдохновение и копание в мусорной корзине — вот как [Никси] построил эту впечатляющую машину для нанесения покрытия методом центрифугирования для использования в своем продолжающемся самодельном проекте по производству полупроводников.
Если у вас никогда не было личного опыта работы с центрифужным коатером, не волнуйтесь, это мало у кого есть. Проще говоря, это машина, которая позволяет пользователю наносить тонкий слой материала на диск с помощью центробежной силы. Просто поместите несколько капель в центр диска, затем раскрутите его достаточно быстро, и пусть физика сделает все остальное.
[Никси] нужно было раскрутить только довольно крошечный диск, и он понял, что ступица бесколлекторного корпусного вентилятора 40×40 мм имеет почти идеальный размер. Быстрый проход через токарный станок сорвал ступицу с лезвий и обточил переднюю часть. Как только он нашел трубку точно такого же диаметра, как ось вентилятора, он понял, что может даже использовать небольшой вакуумный насос, чтобы удерживать диск на месте. Надлежащее уплотнение обеспечивается уплотнительными кольцами с наружным диаметром 10 и 16 мм, установленными в концентрические канавки, которые он проточил на поверхности втулки.
Имея возможность создать вакуум через ступицу спиннера, ему просто понадобился насос.
По счастливой случайности, ему не пришлось ждать, пока один из них совершит путешествие из Китая, так как у него был один из тех, кто пинал его мусорное ведро из предыдущего проекта. Единственное, что ему пришлось купить, это дешевый ШИМ-контроллер вентилятора, который он прикрепил вместе с модифицированным вентилятором к куску черного акрила; производит довольно профессионально выглядящее маленькое лабораторное оборудование. Посмотрите видео после перерыва для краткой демонстрации этого в действии.
Это не первое специализированное устройство, которое [Никси] создал в поисках самодельных чипов. Ранее мы рассказывали о его самодельной трубчатой печи, а также о его вакуумной камере с магнитным манипулятором.
Продолжить чтение «Установка для центрифугирования мусорных баков использует модифицированный корпусной вентилятор» →
Posted in Наука, Взломы инструментовTagged вентилятор, лабораторное оборудование, pwm, полупроводник, спиннинг, вакуумный насос28 апреля 2018 года Дженни Лист
Не каждый отчет о проекте начинается с фразы типа «У меня валялся этот турбомолекулярный насос TURBOVAC 50…», но опять же, не каждый отчет исходит от кого-то, чья лаборатория так же набита вкусностями, как у [ Никлас Фаут].
У его помпы была плата контроллера с истекшим сроком годности, поэтому он создал собственный контроллер с открытым исходным кодом, основанный на STM32. Любопытно, что он упоминает о его потенциальном использовании: « Я хочу больше заниматься распылением и ионной имплантацией в будущем».0228», как, конечно, делают.
Итак, учитывая, что, возможно, не у многих читателей Hackaday завалялся турбомолекулярный насос, но многие из вас сочтут тему интересной, что делает этот проект? К сожалению, это немного более приземленно, чем сам насос, поскольку турбомолекулярный насос — это узкоспециализированная многоступенчатая турбина, это трехфазный контроллер двигателя с аналоговой обратной связью по скорости, полученной из напряжения на паре фаз двигателя. По этой причине он подчеркивает, что это ответвление его программного обеспечения для управления двигателем ховерборда, плоды которого мы показывали вам в прошлом. Таймера отключения на случай, если двигатель не достигнет полной скорости в безопасное время, нет, но он дает совет, где искать в коде, если это необходимо.
Это далеко не первый турбомолекулярный насос, попавший на эти страницы. В 2016 году мы представили вам насос, вдохновленный турбиной Теслы.
Рубрика: Микроконтроллеры, Разное Хаки Метки: Турбомолекулярный, турбомолекулярный насос, вакуумный насос9 апреля 2016 г. Брайан Бенчофф
Что можно сделать с очень хорошим вакуумным насосом? Вы можете построить электронный микроскоп, рентгеновские трубки, ускорители частиц, тонкие пленки, и это поможет сохранить ваш кофе теплым. Конечно, получить в свои руки хороший вакуумный насос нужно либо на экспертном уровне, либо на больших деньгах, что привело [DeepSOIC] и [Keegan] к отличному участию в Hackaday Prize этого года. Это «Турбомолекулярный насос обывателя», основанный на одном из патентов [Николы Теслы]. Это отстой, и это хорошо.
Обычный способ откачки атмосферы из электронных микроскопов и вакуумных трубок начинается с поршневого или диафрагменного насоса.
