Трубогиб для профиля: Трубогиб для профильной трубы своими руками – схема, чертежи, видео

Трубогиб гидравлический НВ-40 (профилегиб гидравлический) YOUMET арт. 900108

Гидравлический трубогиб HB-40 предназначен для гибки труб профильного сечения из металла или другого материала по заданному радиусу, методом прокатки. Профилегиб снабжен вальцами с тремя проточками 20, 40 и 60 мм под популярные размеры профильных труб:
— профильные трубы – 15х15, 20х20, 40х20, 40х25; 60х30
— квадрат – все размеры до 20.

Для радиусной гибки станок оснащен одним верхним приводным вальцом и двумя прижимными. Вальцы изготовлены из высокопрочной стали и сделаны на подшипниках, что обеспечивает легкость вращения. Прижим вальцов обеспечивает гидравлический домкрат грузоподъемностью 6 тонн. Прижимные быстросъемные ролики перемещаются горизонтально для гибки на любой радиус, а также для работы с малыми заготовками.
Профилегиб HB-40 легко размещается в небольших помещениях и занимает мало места. Простота конструкции и легкость в эксплуатации делают этот станок незаменимым на небольших предприятиях и производствах.

Позволяет легко выполнить как разовые работы, так и мелкосерийное производство по гибке. Благодаря своим небольшим габаритам и относительно небольшому весу его можно использовать непосредственно на объекте.
Компактные размеры и современные технические решения, применяемые в этой конструкции обеспечивает высочайшую производительность, при мобильности устройства.

Особенности:
• Верхний приводной вал.
• Прочная конструкция.
• Прижим осуществляется за счет гидравлического домкрата.
• В стандартной комплектации вальцы для профильной трубы.
• Простота в использовании.
• Мобильность.
• Прижимные ролики перемещаются горизонтально.

Комплектация:
— Профилегиб гидравлический.
— Комплект вальцов под профильную трубу.

Ролики профилегиба НВ-40
Максимальное сечение профиля, мм	Минимальный диаметр гибки, мм	Комплект роликов
60х10	300	стандарт
20х20	300	стандарт
15х15 20х20 40х20 40х25 60х30	300	стандарт

Дополнительные ролики НВ-40
Максимальное сечение профиля, мм	Минимальный диаметр гибки, мм	Комплект роликов
51х2. 5 51 х 1	600	доп. ролики
25х25	300	доп. ролики
15х15 25х25 30х30 50х25 50х30	300	доп. ролики
20	300	доп. ролики
40х4	500	доп. ролики
23х23х3	300	доп. ролики
23х23х3	300	доп. ролики

Трубогиб для профильной трубы по схеме своими руками

Промышленные образцы трубогибов имеют достаточное количество отличий от подобных устройств, созданных кустарным способом. Для приобретения доступны компактные модели этого оборудования, дополненные ручными приводами, если предполагается работа с профильной трубой малого размера. Что касается более серьезной работы, когда предполагается гибка труб от 3-х дюймов, применяют станки с гидроприводом. Промышленный инструмент рассматриваемого вида актуален только в случае соответствующей масштабности работ, то есть в качестве домашнего оборудования он вряд ли подойдет.

Производство трубогибов промышленным способом – это выпуск двух модификаций устройств, где одни создаются в мобильном исполнении, доступные для переноски, а другие – в стационарном. Большим комфортом применения отличаются трубогибы, подключаемые к электричеству. Они обеспечивают нужный радиус сгиба в соответствии с определенным углом без деформации профиля.

Если вы планируете проведение работ по сгибанию труб у себя дома, то надо учитывать определенные нюансы:

инструмент в ручном исполнении оснащается пружинным элементом, с помощью которого и производится изменение конфигурации трубы;
сегментный инструмент дает возможность осуществлять гибку трубы за счет ее растяжки вокруг сегмента используемого оборудования;
дорновый инструмент позволяет гнуть только тонкостенные трубы на достаточно незначительный радиус посредством специальных направляющих.

Содержание

1 Как сделать самостоятельно станок для гибки труб
- 1.1 1-й способ
- 1.2 2-й способ
2 Чертежи трубогиба профильного
3 Самодельный трубогибочный станок прокатного типа

4 Простейший трубогиб из домкрата арбалетного типа
5 Сборка простого трубогиба
6 Заключение

Как сделать самостоятельно станок для гибки труб

Чтобы сделать станок для гибки профильной трубы своими руками необходимо помнить о тому, что конечное изделие должно отличаться предельной простотой и выполняло свою функцию.

1-й способ

Чтобы сделать и пользоваться гибочным станком для профильной трубы необходимо подготовить два куска швеллера, два обрезка пальцев, являющихся частью гусениц трактора, и четыре уголка.

Чтобы согнуть заготовку понадобится домкрат, способный развивать усилие в 5 тонн и более. При этом потребуется его модернизация за счет установки на выдвижном штоке стальной платформы, для изготовления которой можно использовать выработанный шкив, имеющей ширину «ручейка» сопоставимую с профилем трубы. В данном случае обустройство гидравлического привода предполагает отрезание половины шкива и высверливание в нем посадочного места под шток домкрата.

Станина будущего станка собирается из уголков, закрепленных на стальной плите посредством сварки. Всего используется четыре уголка, имеющих полку от 60 до 80 мм, на верхних концах которых фиксируют с помощью сварки два швеллера. Для регулировки угла загиба предусматривается необходимость наличия симметричных отверстий в стенках швеллеров, которые требуется высверлить.

Чтобы привести готовый станок в исходное для работы положение, достаточно:

в полученные в швеллерах отверстия вставить оси (пальцы) и закрепить на них ролики в качестве упоров для заготовки;
поднять платформу домкрата до того уровня, чтобы в образовавшийся промежуток могла пройти заготовка;
установить заготовку в станок для профильной трубы и создать требуемый изгиб с помощью домкрата, используя его функциональность.

2-й способ

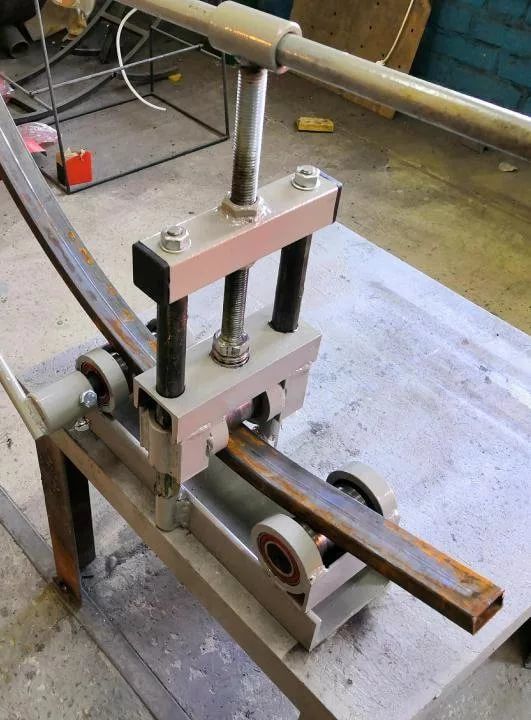

Самодельный трубогиб для профильной трубы на основе проката подразумевает, что заготовка будет уложена на боковые ролики, а сверху прижата третьим. После фиксации трубы в этом положении останется только привести посредством цепной передачи в движение валы для достижения нужного изгиба.

Чтобы сделать станок для прокатки профильной трубы потребуется:

изготовить ролики и обоймы для размещения подшипников, что может быть достигнуто за счет обращения к услугам профессионального токаря. Всего конструкцией создаваемого устройство предусмотрено наличие трех валов, где один крепится на пружинах, а другие фиксируются в боковинах рамы;
подготовить полку. Для этого понадобится швеллер (50 мм), из которого надо будет собрать прямоугольник 100 на 30 см. Затем в собранной полке следует проделать отверстия под валы и нарезать резьбу, необходимую для реализации возможности изменять силу воздействия прижимного вала;
посредством сварки собрать конструкцию из имеющихся деталей;
полку подвесить на пружины, а боковые валы соединить цепью посредством звездочек, приварив на один из валов рукоятку;

установить домкрат таким образом, чтобы его использование позволяло изменять силу прижатия.

Внимание! Проблематично изготовить функциональный прокаточный трубогиб без соответствующих расчетов и чертежей. При этом не все обладают необходимыми для этого знаниями, поэтому лучше всего воспользоваться готовой документацией.

Самостоятельное изготовление трубогиба для профиля – это вполне реализуемая задача, которая должна соотноситься с определенными целями. Если вы планируете проведение таких работ лишь как разовое мероприятие, то можно собрать деревянную конструкцию, которая вполне способна выдержать короткий срок эксплуатации. В противном случае, когда предполагается изготовление труб с тем или иным изгибом на постоянной основе, желательно обзавестись стационарным агрегатом более сложной и надежной конструкции.

Чтобы собрать стационарное устройство, востребованное для изгиба труб, необходимо сделать следующее:

смонтировать металлический каркас, соединив его элементы с помощью болтов и сварки;
установить оси и валы на них в соответствии с имеющимся чертежом, соблюдая уровни размещения: два выше третьего;
собрать цепную передачу, используемую для приведения станка в действие, для чего понадобится не только цепь, которую можно позаимствовать, например, со старого мотоцикла, но и три шестерни;
закрепить на одном из валов ручку.

Чертежи трубогиба профильного

Самодельный трубогибочный станок прокатного типа

Спецификация-пояснение к схеме:

Деревянная плита;
Швеллер;
Болт;
Уголок;
Специальный сухарь;
Прижимной ролик;
Ручка;
Хомут;
Направляющий ролик;
Крепежные болты уголков.

Простейший трубогиб из домкрата арбалетного типа

Здесь:

Болты;
Домкрат;
Оправка.

Сборка простого трубогиба

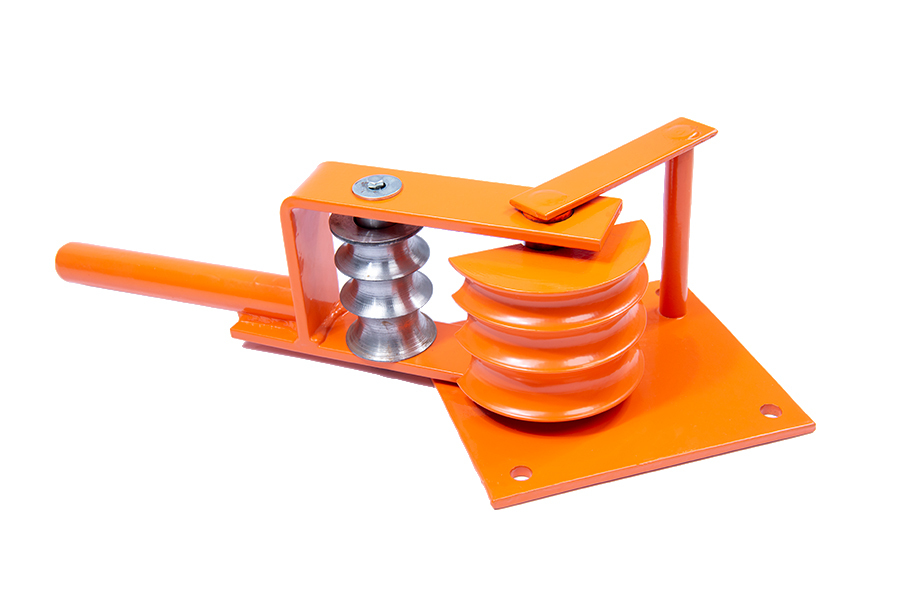

Следуя нижеприведенной инструкции, можно изготовить трубогиб для профильной трубы своими руками для сечение от 10×10 до 25×25 мм под углом до 180 градусов.

Предлагаемая конструкция отличается простотой, а для ее изготовления понадобится следующий набор материалов:

крепежная планка;
квадратный профиль, необходимый для изготовления ручки вращения;
два ролика, где диаметр первого – 65 мм, а второго – 173 мм;
ось, оснащенную в торцевой части резьбой М14;
гайка М16, шайба С

Для изготовления крепежной планки может быть использован металл толщиной от 7 мм. В этом элементе конструкции необходимо высверлить отверстие (30 мм) для установки оси под ролик, 4 гнезда (8 мм) под шпильки М6 и отверстия под болты.

Квадратный профиль (36×36 мм, толщина стенок 4 мм) подойдет для изготовления ручки, приводящей в движение станок. Для крепления этого элемента в качестве рычага к его внутреннему торцу надо приварить две пластины и сделать в них отверстия (30 мм), ориентируясь на болты, которые фиксируют ролики.

Сборка трубогиба производится с соблюдением следующего порядка действий:

Крепежная планка закрепляется на верстаке посредством болтов М8. При этом следует обеспечить устойчивость верстака с целью исключить вероятность его сдвигов во время работы по сгибанию заготовки.
На ось вращения, закрепленную в крепежной планке, монтируется большой ролик, фиксируемый гайкой.
Устанавливается и закрепляется ось, удерживающая малый ролик.
Размещаются на свои местах шпильки М6, необходимые для удержания части профиля при работе с ним. На шпильки насаживаются крепежные пластины, соотносящиеся с размером профиля.

В дальнейшем процесс сгиба профтрубы предполагает, что сначала будет отведена в левое положение до упора ручка трубогиба, затем установят в нужном положении заготовку, изгиб которой обеспечит работа станка, приводимого в движение рычагом.

Заключение

Так как сделать трубогиб для профильной трубы достаточно сложно, мы представили 3 разных варианта его изготовления. Один из них должен подойти.

и трубогибочный станок S10T Производитель

Перейти к содержимому

S Криволинейный вальцовочный станок для гибки труб и профилей в обоих направлениях, для создания нескольких правильных или сложных геометрических форм. Одновременное выполнение правых и левых кривых достигается с помощью уникальной системы выдвижных гибочных валков для полного использования рабочего плана на всех этапах гибки профиля.

分类： Профилегибочная машина 标签： алюминиевый профиль, гибочный станок, ЧПУ, станок с ЧПУ, трубы, гибка труб

描述
用户评价 (0)

描述

https://youtu. be/cvFIWX3HzVA

Технические характеристики

Мощность: 10T
Точность репозиционирования: 0,01 мм
Разрешение: 1-20 об/мин
Диаметр вала: 40 мм
Длина вала: 80 мм
Крутящий момент: 1460 Н·м
Верхний ролик (ось Y), ход: 2 60 мм
Гидравлический привод: 2,2 кВт
Моторный привод: 4 кВт
Прибл. вес: 1500 кг
Размеры машины: 1790*1250*1160 мм
Оснащен сенсорной панелью управления с ЧПУ

Функции

Станки способны сгибать трубы и профили в обоих направлениях для создания нескольких правильных или сложных геометрических форм. Одновременное выполнение правых и левых кривых достигается с помощью уникальной системы выдвижных гибочных валков для полного использования рабочего плана на всех этапах гибки профиля.

С помощью одного набора валков, состоящего из приводных валков, гибочных валков и направляющих валков, можно получить в одном и том же профиле бесконечное число радиусов, все идеально соединенные, на пересечении кривых с разными радиусами , а также между изогнутой и прямой частью в обоих направлениях изгиба.

Система ЧПУ

Революционная компьютеризированная система числового управления на базе Windows с интерполированной осью, позволяющая станку легко получать желаемую форму с заранее установленными параметрами, которые зависят от профиля гибки. Таким образом, программирование становится чрезвычайно простым.

Формы гибки, разработанные непосредственно на сенсорном экране управления ЧПУ, точно соответствуют тому, что отображается на экране моделирования, и форме, физически полученной на станке. Эта характеристика упрощает программирование и позволяет выполнять идеально симметричные формы.

Самопрограммирование: загрузить файл AutoCAD DXF в машину с карты памяти USB или загрузить из сети. DXF может быть автоматически преобразован в машинную программу.
Ручное программирование: следуйте чертежу приложения, чтобы ввести значения длины, радиуса и угла (любые 2 из 3), запрограммированная форма визуализируется и соответствует тому, что вы вводите.
