Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

устройство и система в доме с деревянным полом, водяной теплый пол в квартире на бетонном основании

Обогрев поверхности пола возможен с использованием электричества или воды. Нельзя сказать, что тот или иной вариант идеален, у обоих есть сильные и слабые места. Нужно разобраться, как устроен водяной теплый пол, как конкретно он работает, чтобы сделать правильный выбор и спроектировать все максимально грамотно.

Особенности

Водяной подогрев сложнее организовать, нежели электрический, но он существенно удобнее. Первоначальный монтаж весьма дорог, однако это окупается сравнительно малыми эксплуатационными затратами, что порадует дальновидных хозяев. Суть в том, что напольное покрытие скрывает «слоеный пирог», содержащий трубы с движущимся по ним теплоносителем. Поскольку общая длина трубопровода бывает значительной, в нем может быть много изгибов, редкая система на практике может обойтись без насосов.

Учитывая низкую температуру подогрева, водяной теплый пол не высушивает воздух. При необходимости вы можете отключить некоторую часть контуров, и все равно бетон длительное время сохранит нормальную температуру. Все конструкции скрыты внутри пола, они не портят внешнего вида комнаты.

Все без исключения стадии монтажа должны быть исполнены перед заливкой, иначе исправить недостатки будет очень дорого, а подчас и вовсе невозможно. В многоквартирных домах получить разрешение на монтаж теплого водяного пола очень сложно, потребуется доказывать свою правоту при помощи дорогостоящей экспертизы.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием Кроме того, большой проблемой может стать увеличение нагрузки на балки и перекрытия.

Но вам и только вам решать – перекрывают ли положительные стороны теплого водяного пола его недостатки или нет.

Виды и принцип работы

Подогрев теплоносителя может технически производиться двумя путями: локальным котлом или центральным отоплением. Второй вариант в городских квартирах неприемлем по юридическим причинам и даже в частных домах нецелесообразен, потому что малейший перебой на магистрали лишит вас теплого пола надолго.

Впрочем, неважно, какую схему выбирать, потому что обязательно потребуется понижать температуру теплоносителя, прежде чем он поступит внутрь теплого пола. Практически все котлы нагревают воду до 65 градусов и выше, а ходить по «раскаленной сковороде» мало кому понравится.

Прием, которым обеспечивается охлаждение, прост – горячая жидкость до подачи в трубы приходит в смесительный узел, там она перемешивается с водой, циркулирующей по обратной трубе. Из смешивающего блока теплоноситель переходит в коллектор, и уже только после этого он идет по трубам. Необходимость в такой схеме исчезает только при использовании конденсационных котлов, подогревающих воду до нужной для теплого пола температуры, причем с достаточно высоким КПД.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Именно их рекомендуют устанавливать вместе с подобными системами обогрева.

Чтобы наливной пол был прогрет не просто до комфортной, но и до стабильно выдерживающейся температуры, обязательно используются терморегуляторы, напрямую соединяемые с датчиками. Необходимый уровень нагрева задается через панель управления, контрольный блок терморегулятора обрабатывает сообщения измерителей. Сообразно им и программе указываются текущие параметры действия смесительного узла.

Даже когда коллекторная система на входах имеет термостаты, отдельный термостат для водяного пола очень важен.

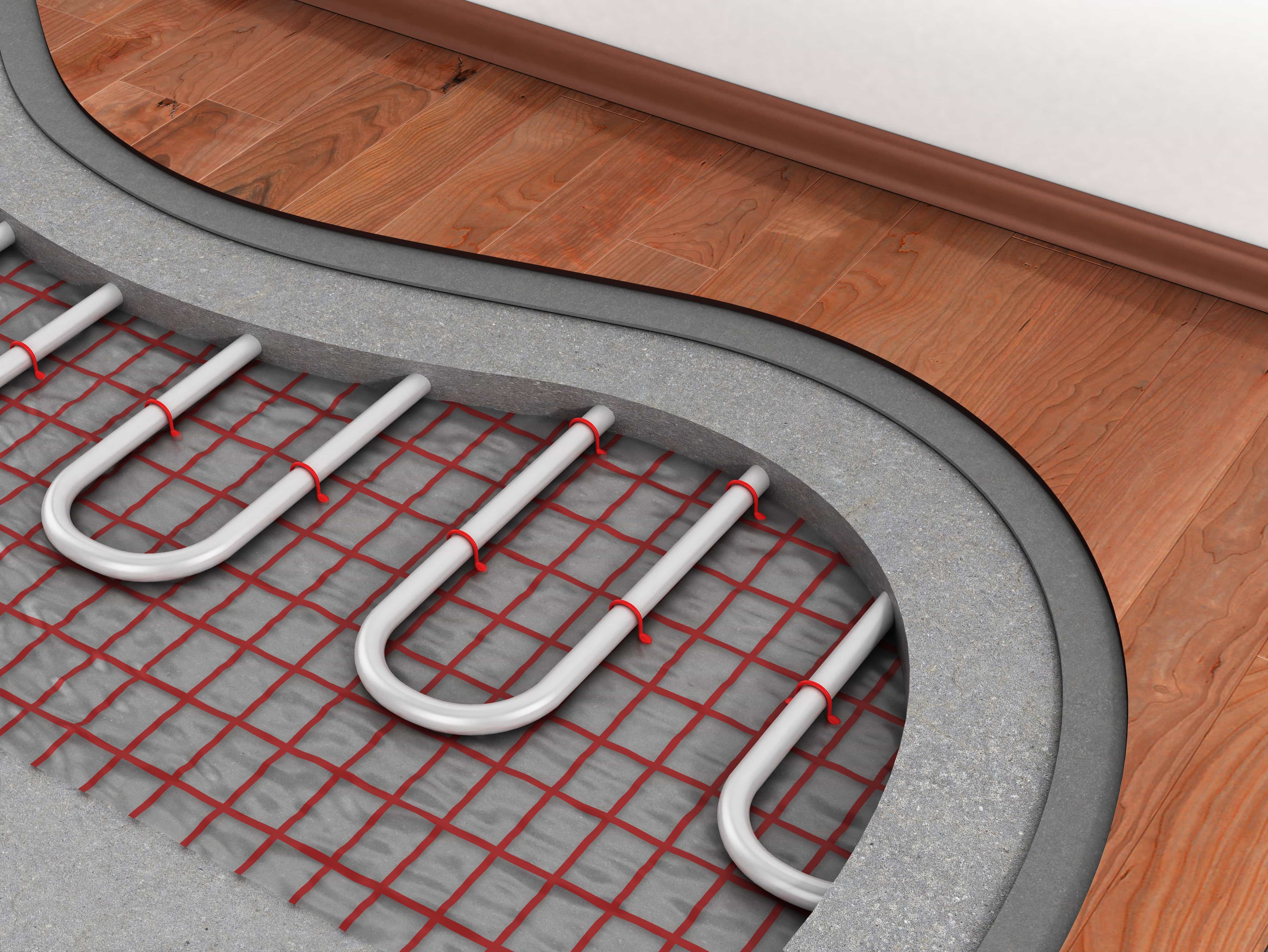

Водяные теплые полы – всегда многослойные конструкции, требующие теплоизоляции основания.

Нижний слой – теплоизоляционный, над отапливаемыми комнатами или офисами хватит 3 см, иногда и 2 см достаточно. Когда помещение размещено над неотапливаемым подвалом или сразу над слоем земли, минимальная теплозащита – 5 см.

В арктических и субарктических регионах теплоизоляция 10-15 см совершенно необходима, так как это единственная мера, позволяющая обеспечить нормальный уровень комфорта.

Обращая внимание на недостатки водяного пола, конструкторы небезуспешно ищут способы улучшить его. Но самым оригинальным решением, пожалуй, является такой вариант, как гибрид жидкостной и электрической системы.

Он представлен двумя разными типами. В первом из них разделенный на 7 жил кабель вставлен в полиэтиленовую трубу, наполняемую антифризом.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием Трубы на заводе запаивают до полной герметичности, кладут в стяжку, а оба конца кабеля ведут в монтажную коробку, подключаемую к регулирующему устройству.

Капиллярный тип тоже подразумевает укладку тонких трубочек внутрь стяжки и подсоединение их к автоматике. Внешняя система нагревает жидкость, формирует необходимое давление и одновременно следит за постоянством разогрева. Как результат, внутри самого пола никаких проводов нет, что гораздо безопаснее для пользующихся им.

Независимо от того, каким образом движется жидкость, в системе обязательно есть термостатический клапан, инициирующий подмешивание воды при превышении ей установленного порогового уровня. До циркуляционного насоса ставится перемычка, которая и скрывает этот клапан (он может быть как двухходовым, так и трехходовым). Если вода остыла до минимального предписанного значения, подача охлажденной жидкости из обратки сразу останавливается.

Потом теплоноситель оказывается в контакте с распределительной гребенкой, но не всегда – в незначительных по площади помещениях, где нет необходимости организовывать две и более трубчатых петли, подобный узел не используют.

Не менее важно, нежели порядок циркуляции то, как обеспечивается подогрев воды.

Классическим вариантом считают такой, в котором для подогрева использован котел либо центральный трубопровод. Далее теплоноситель поступает в трубы. Смешанный тип подразумевает уже описанный гибрид электрического и водяного отопления.

«Классика» может быть легко создана и в процессе строительства, и в уже сооруженном доме, совместима с любыми источниками горячей воды надлежащего качества.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Она легко сочетается со всеми существующими напольными покрытиями, при использовании подобной системы отпадает потребность в сложных схемах монтажа. Но есть и слабые места: велик риск затопить соседей снизу, нет возможности установить регуляторы мощности.

Комбинированный вариант не требует использования циркуляционных насосов, вся система продается практически в готовом виде. Все, что требуется для работы – только стабильное электропитание. Можно не опасаться, что произойдет перегрев, автоматика надежно предотвращает такие ситуации. Жидкости для работы понадобится сравнительно немного, равномерность прогрева всей поверхности гарантирована.

Что касается подложки под теплым полом, то полистирольные системы превосходят традиционную бетонную стяжку лишь в нескольких случаях: когда потолки очень низкие, когда основной пол или перекрытие очень слабы, когда встречаются затруднения с получением готового бетона либо с его приготовлением на месте.

Технические характеристики

Если вы еще не определились, какое напольное покрытие будет использоваться, стоит предпочесть каменные либо керамические плитки, отличающиеся оптимальным балансом времени прогрева и сохранения тепла. А вот ламинат, линолеум могут использоваться только ограничено, при наличии маркировки о возможности настила над теплым полом. Такого рода покрытия не станут выбрасывать токсичных паров и вы окажетесь надежно защищены.

Оптимальная температура подогрева зависит от двух обстоятельств: свойств материала и особенностей конкретного помещения; если будет положен сверху ковролин, он может прогреваться максимум до 31 градуса.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Средняя температура в жилых комнатах составляет 26 градусов, а там, где влажность особенно высока, она на 5 градусов больше. В нежилом помещении (санузле) стоит выдержать нагрев до 31 градуса. Паркет и ламинированные покрытия следует нагревать не более чем до 27 градусов, а комнаты, где будут постоянно находиться дети – до 24.

Даже непосредственно над трубами теплого пола покрытие не должно быть нагрето больше, чем до 35 градусов.

Очевидным образом величина разогрева связана с таким параметром, как мощность системы. Источник тепла (котел) подбирают с расчетом на полную эффективность при предельной запланированной нагрузке и с резервом мощности хотя бы в 15% сверх нее. Тогда никакие критические ситуации не будут вам страшны.

Максимальная мощность 1 кв. м теплого водяного пола, как и сила его нагрева, тесно связана с основным отделочным материалом. Когда подогрев основания комнаты будет основным источником тепла, потребуется создавать поток энергии 160-180 Вт (в пересчете на 1 кв. м, не занимаемый мебелью и крупной бытовой техникою).

Сначала посчитайте уровень потерь тепловой энергии в помещении, а только затем подбирайте конструкцию теплого пола и просчитывайте ее необходимые параметры.

Если на 1 кв. м приходится 80 Вт потерь, то теплоизоляция крайне желательна, а если этот показатель составляет 100 Вт и выше, без нее вовсе не обойтись.

Какой лучше выбрать?

Говоря о выборе теплого пола, следует учесть, что в квартире в большинстве случаев водяные отопительные конструкции монтировать запрещено.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Совершенно точно под запрет попадают те системы, которые подсоединяются к центральному отоплению или трубам горячего водоснабжения. Нарушение такого правила грозит назначением штрафа, а обнаружено несанкционированное подключение будет при первом же визите сантехников. Иной раз даже заходить им не потребуется, достаточно установить факт разбалансировки отопления или подачи горячей воды, источник которой находится в определенной квартире.

Часть регионов РФ устанавливают более мягкие правила, но и тогда жильцам придется оплачивать экспертизу, акт которой докажет, что подключение теплого пола не навредит коммунальным системам. Обязательным компонентом обогревающего комплекса будет автономный узел с насосами и смесителями, гарантирующий стабильное выходное давление.

Очень важно: при наличии струйного насоса в многоквартирных домах трубы из металлопластика и полипропилена использоваться не должны.

Решив сделать обогревающую систему в деревянном полу, вам нужно будет отказаться от стяжки. Если ее использовать, это уничтожит саму идею чисто деревянного напольного покрытия. Существенные недостатки на этом не исчерпываются – стоит учесть и немалое поглощение высоты, и тяжесть конструкции, и длительное высыхание, и малую пригодность к ремонту. Большая масса стяжек очень плоха в каркасном доме, поскольку лишает такую постройку важнейшего преимущества – легкого и экономичного фундамента.

Отличным решением становятся настильные комплексы.

Сделать их можно, не прибегая к «мокрым» работам, стоимость монтажа заметно сокращается, что порадует любого владельца недвижимости и высвободит часть средств для более нужного ремонта.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием Настил делится на полистирольную и деревянную разновидности. В первом случае имеется в виду популярный плотный пенопласт со специально подготовленными пазами под части трубопровода. «Деревом» же именуют блоки на основе древесно-стружечных плит либо ОСБ. Учитывая малый пропуск тепла такими материалами, их канавки заполняются металлическими пластинками все с теми же пазами.

Когда смонтированы трубы, можно немедленно укладывать твердое покрытие – доску, паркет, полосы ламината. Но учтите, что мягкие напольные материалы кладутся только на жестком промежуточном основании, перекрывающем трубы и дополнительно закрепляемом. В принципе, клей может быть положен непосредственно на пластины из металла, но состав его должен быть тогда адаптирован для применения в «пироге» теплого пола.

На бетонном основании без стяжки, к сожалению, никак не обойтись. Принципиальная схема устройства, кроме нее, включает использование гидроизоляционного и сберегающего тепло слоев, сетки арматуры, демпферной ленты. Когда пол находится на самом грунте, рекомендовано использовать экструдированный тип пенополистирола толщиной минимум 0,1 м; над теплым цоколем допустимо уменьшить ее до 30 мм. На балконе и в иных неотапливаемых помещениях требуемая мощность водяного теплого пола должна быть увеличена еще на 10%, тогда не понадобится чрезмерно усиливать слой утеплителя.

В ванной обогрев за счет теплого пола будет самодостаточен – в большинстве случаев его хватает, чтобы полностью отказаться от использования батарей, электрических обогревателей и других систем.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Как подключить?

Электрический котел к водяному теплому полу подключают, как правило, не напрямую, а через опосредующий распределительный узел. Его роль состоит в том, чтобы повышать давление в системе до рабочего, отрегулировать температуру, обеспечить равномерную пропорциональную подачу воды в разные контуры. Даже если все остальные работы вы выполнили самостоятельно, рекомендуем доверить процесс подключения специалисту. Только он сможет выбрать подходящий вариант и избежать фатальных ошибок.

Сразу определитесь, будет ли ограничено управление системой ручными средствами или вам потребуется автоматическое программное управление.

Присоединение труб к коллекторам достигается за счет зажимного фитинга формата «евроконус». После того, когда все контуры собраны, включается компрессор, развивающий давление не менее 6 бар. Он позволит довести внутреннее давление во всех частях нагревательной системы до 4 бар и тем самым обнаружить малейшие признаки разгерметизации.

Насос, встраиваемый в любой современный котел, уверенно справляется с прокачкой воды по теплым полам жилых домов, не превышающих 120 кв. м по площади. Лишь при явно большей территории жилища придется использовать дополнительное насосное оборудование, тогда его ставят в изолированные коллекторные шкафы.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием Когда требуется смонтировать два и более коллекторных шкафа, главенствующая трасса перекачки жидкости оснащается разветвителем, а после всех распределительных узлов нужно поставить сужающие переходники

Благодаря им вода равномерно и плавно будет добираться во все самые отдаленные уголки.

Если источник горячей воды – система центрального отопления, оборудование регулирующими устройствами для теплого пола не нужно. Все равно по правилам безопасности менять интенсивность теплового потока по своему усмотрению вы права не имеете. Зато уберутся из помещения батареи, которые даже при самом хорошем внешнем виде и тщательном дизайнерском обыгрывании мешают порой реализовать свой оформительский замысел.

Еще раз напоминаем: стяжка сначала должна высохнуть, а уже затем созданный теплый пол можно подключать и запускать в работу, не раньше.

Для формирования этого слоя пригоден бетон марки как минимум М-300 (она же В-22,5), а допустимые фракции щебня – от 0,5 до 2 см. Непосредственно над трубой стяжка должна достигать 30 мм толщиной (и это только минимальная величина), иначе нельзя гарантировать ни механической крепости, ни однородного распределения тепла по всей поверхности. Масса 1 м2 бетонной стяжки, глубина которой достигает 0,05 м, может составить до 1,25 ц.

Если стяжка будет толще 0,15 м или она станет подвергаться значительной нагрузке, это должно учитываться при обсчете теплового режима.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием Чем толще защитный слой, тем выше его твердость, но при этом затягивается срок высыхания, работа системы становится менее гибкой, возрастает тепловая инерция.

Потому обычно стараются обеспечить «золотую середину», найти баланс между противоположными качествами.

Чтобы стяжка не была преждевременно разрушена, следует применять усадочные швы. Существующая технология предписывает создавать их всегда, когда обогреваемое пространство превосходит 30 кв. м или есть хотя бы одна стена длиннее 800 см. Не менее актуально предотвращение тепловых деформаций, когда длина больше ширины (или наоборот) в 2 раза, когда конструкции сами имеют деформационные швы, а также в помещениях причудливой конфигурации.

Одной укладки демпферной ленты мало, поэтому там, где идет шов, разделяют арматурную сетку. Основание деформационных швов составляет ровно 1 см, сверху их нужно обрабатывать герметиком для большей устойчивости. К сведению, в помещениях нетипичной конфигурации практикуется разбивка на максимально простые формы – прямоугольник либо квадрат. Границы таких сегментов тоже покрываются швами.

Проводить трубу сквозь деформационный шов стяжки можно, только помещая ее во внешнюю гофрированную трубу, размер которой составляет 0,3 м до препятствия и столько же после него. Нежелательно дробить контур такими швами. Если верхнее покрытие – плитка, укладка ее поверх деформационного шва может спровоцировать проблемы.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Преждевременный откол предотвращают, одну из частей сажая на плиточный клей, а другую удерживая эластичным герметиком.

Чтобы никогда не сталкиваться с растрескиванием свежей стяжки, есть несколько рекомендаций. В частности, советуют не применять утеплитель легче 35 кг на куб. м. Необходимую пластичность стягивающему раствору придают, добавляя не один пластификатор, а еще и фибру. Нужно, чтобы бетон схватывался постепенно, через 24 часа после заливки слой накрывают полиэтиленом и оставляют на 7 дней.

Выбирая пластификатор, убедитесь, что он относится к числу воздухововлекающих составов, предназначенных специально для теплого пола.

Приготовить раствор М-300 из М-400 нужно, взяв на 1 часть цемента 1,9 частей промытого речного песка и 3,7 части щебня определенных фракций. Это соотношение по массе, а объемная пропорция песка и щебня составляет 17: 32 (на каждые 10 л сухого цемента).

Альтернативная схема подразумевает применение гранитных отсевов, легко заменяющих песок. 24 кг щебня фракции от 0,5 до 2 см, 7-8 л воды, 400 г горячего водного раствора суперпластификатора СП1 – обязательные компоненты. Кроме них, берут 12 кг цемента и 36-48 кг отсева с величиной частиц 0,5 мм.

Независимо от рецептуры изготовления, хороший бетон не выделяет воду и не расслаивается на фракции. При правильном выполнении работы при выдержке температуры 20 градусов схватывание начнется через 240 минут, а когда пройдет 12 ч, каблуки обуви не должны оставлять следов на поверхности.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Комплектующие

Очень важной частью комплектующих для водяного теплого пола заслуженно считаются трубы. Лучшим вариантом признаны металлопластиковые конструкции. Обязательно берите фирменную продукцию, длительное время применения которой подтверждено опытом множества людей.

Если выбор остановлен на полиэтиленовых трубах, стоит предпочитать Pex-a, Pert. Полипропилен бывает довольно неплох, но внимательно следует оценивать качество его сварки. Берите лишь армированные алюминием в средней части трубы.

Конструкции из меди отличаются повышенной надежностью, но расходы на их покупку сумеют оплатить не все; если очень хочется металлическую трубу, сделайте выбор в пользу гофрированной нержавеющей стали.

Сшитый полиэтилен тяжело привести в требуемую форму; стоит материалу нагреться, как он выпрямляется. Но этот недостаток имеет свое оправдание – нет риска застывания теплоносителя и можно будет устранить дефекты, а не менять трубу в случае возникновения проблем.

Медная труба обязательно должна прикрываться защитным слоем, иначе щелочь будет губительно действовать на нее.

Электрокотел понадобится почти обязательно, это наиболее простой и практичный способ подать в теплый пол разогретый теплоноситель. Приблизительный расход труб составляет от 3 до 5 м на 1 кв. м отапливаемого пространства (не общей площади). Смесительный узел становится необходим, когда котел нагревает теплоноситель до значительных температур, то есть он нужен всегда, кроме вариантов с конденсационным обогревом.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием Нельзя также создать хорошую систему, в которой не было бы циркуляционного насоса и коллектора.

Коллекторы, умеющие регулировать значение температуры используются обязательно, когда теплый пол расположен сразу в нескольких помещениях. Благодаря этой функции можно гибко варьировать разогрев напольного покрытия, ориентируясь на предназначение помещения и потребности людей. Так, детям нужен пол потеплее, а там, где он покрыт кафельной плиткой, требуется усиленный разогрев.

Взаимодействующий с гребенкой механический термостат (либо его электронные программируемые аналоги) как раз и позволяет задать точную температуру для отдельных комнат и даже для разных частей одной комнаты.

Для очень крупных отопительных контуров следует применять щитовые термостаты, в остальных случаях достаточную эффективность обеспечивают и обычные настенные варианты.

Обратите внимание: нельзя путать терморегуляторы, устанавливающие температуру воздуха с теми, которые следят за нагревом пола. Значение их показаний различно, но что всегда одинаково – так это отдача команд на сервоприводы, изменяющие сечение на просвете, благодаря этому интенсивность водяного потока тоже меняется.

Рабочей частью сервомотора является термоклапан, как раз и способный отодвигать задвижку либо прикрывать ее. Теплораспределительные пластины для сухого пола используются в деревянных конструкциях. Эти алюминиевые блоки пронизывают их и обеспечивают оптимальный уровень теплопроводности в разных частях пола.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Теперь нужно разобраться с тонкостями выбора отдельных элементов. Армирующая сетка лучше всего подойдет с мелкой ячейкой – 15 на 15 см при сечении прутьев 0,4-0,5 см. Когда теплоизоляция делается на основе особых рельефных матов, арматура не потребуется вовсе.

Крепящиеся к остальным конструкциям трубы не рекомендуется покупать, если изготовитель не дает гарантии в 50 лет бесперебойной службы и более. При современных технологиях обеспечить столь длительную эксплуатацию товара – не проблема, и отказ сделать это сразу выдает любителей легких денег.

Выбирая медную трубу, смотрите на то, соответствует ли ее изгиб, конфигурация вашим потребностям. Исправить несоответствие можно, но только на сложном оборудовании и за отдельную, весьма солидную плату.

Подающий в трубы горячую воду коллектор располагается в особом шкафу или специально подготовленной нише. На все выходные петли, кроме запорных вентилей, ставятся обязательно счетчики, они нужны прежде всего для своевременного обнаружения перерасхода ресурсов тем или иным контуром. Но и коллектор, и вентили окажутся бессильны, если в системе нет надежного, грамотно подобранного котла.

Практичнее всего считаются настенные котлы с закрытыми камерами сгорания; подключение к таким устройствам прочей инфраструктуры теплого пола не составляет особого труда. Стальные устройства дешевле чугунных и заметно компактнее их, что очень важно учесть даже при подборе отопительного оборудования для коттеджа.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Приблизительная оценка необходимой мощности чаще всего производится из предположения, что на каждый 10 кв. м необходим 1 Квт энергии, выделяемой котлом. Даже более или менее точные прогнозы, не говоря о теплотехнических расчетах, должны учитывать также климатический режим местности, уровень теплоизоляции дома, основной его материал.

Из нагревательного устройства вывести поток жидкости самотеком и точно так же направить его по всей системе не получится. Обязательно придется использовать насосы; для бытовых нужд специалисты считают излишними насосы, создающие напор воды свыше 6 м.

Учтите, что все эти рекомендации только предварительны и не могут учитывать нюансов конкретного жилища, отопительной системы, климата и микроклимата. Потому составление проекта и перечня оборудования профессионалами (с указанием спецификаций и требований) позволяет сэкономить немало денег и добиться оптимального результата.

Установка и управление

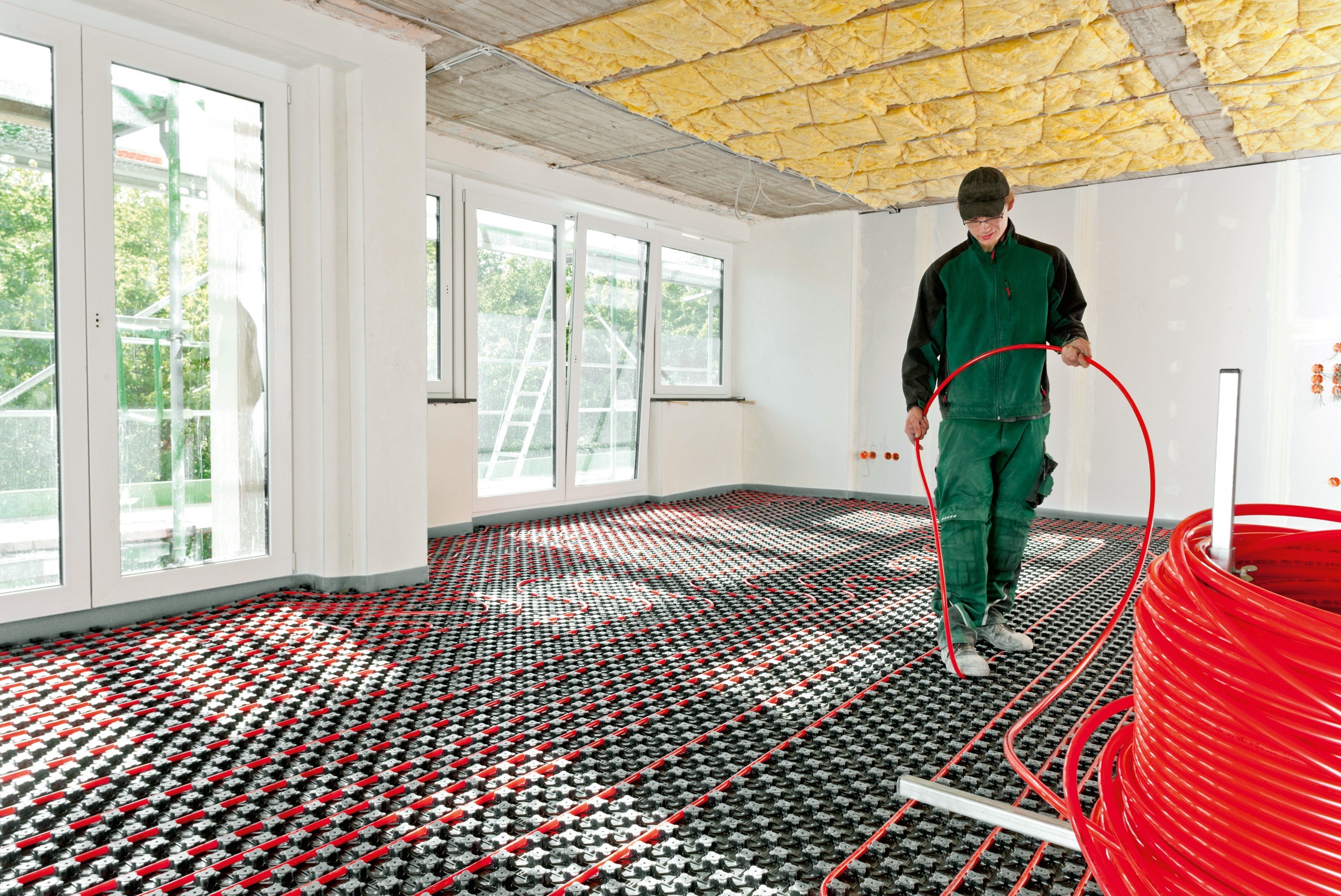

Устройство теплого водяного пола требует раскатывания по периметру комнаты демпферной ленты либо ленточной теплоизоляции. В качестве ее обычно используют пенопласт, полистирол и другие листовые утеплительные средства, из которых отрезают полосу шириною ровно 0,1 м.

Такое ограничение нужно, чтобы исключить возникновение трещин и сократить величину потерь тепла, чтобы оно меньше просачивалось сквозь стены и фундамент.

Поверх теплоизоляции кладутся трубы, которые обязательно следует закрепить, иначе они окажутся неустойчивыми, возникнут деформации. Часто на теплоизоляционный слой кладут сетку из металла с шагом 0,5-1 дм, поскольку именно такая дистанция удобнее всего для монтажа. На прутья сеток трубы прикрепляют стальной проволокой или хомутами из специальной пластмассы.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием В другом варианте в пол забиваются крепежные детали, потом они и будут удерживать трубу.

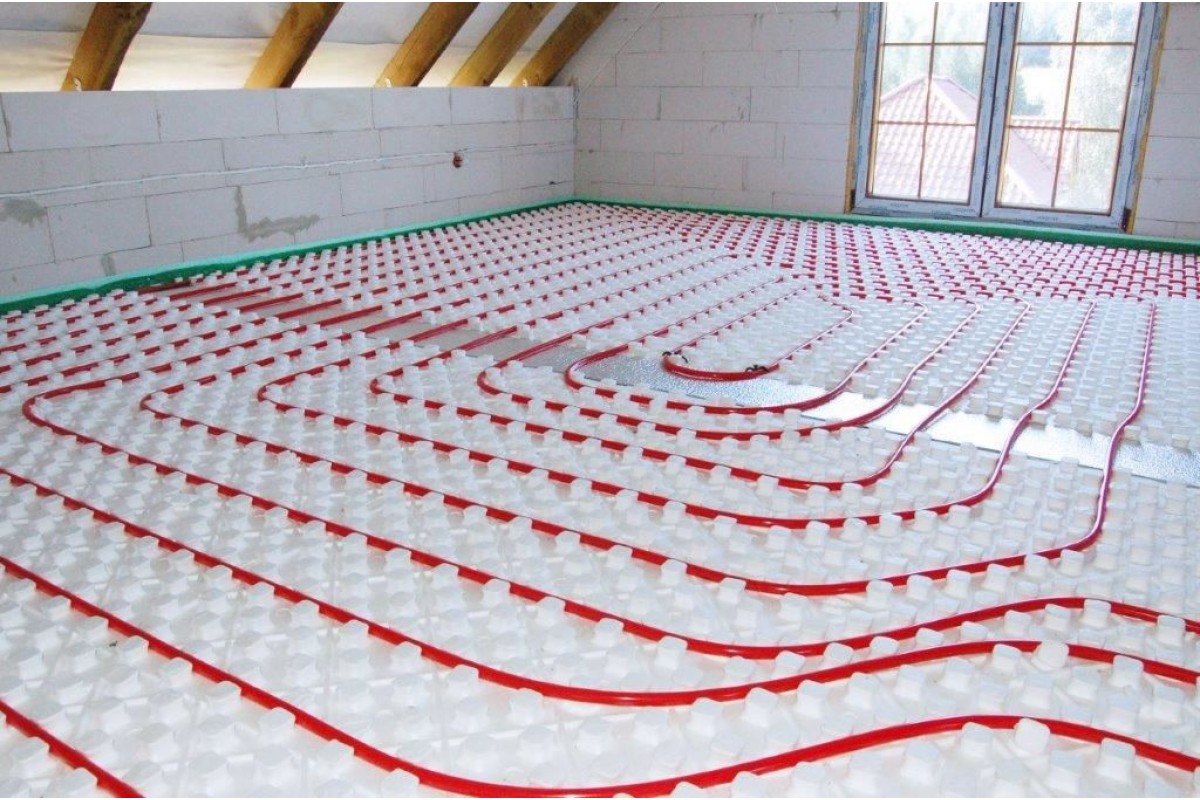

Наконец, существуют еще особые подложки из плит, оснащенных выступами для удержания (фиксации) трубопровода. Такие конструкции выпускаются различными фирмами. Окраска и геометрия, основной материал отличаются, но принцип их работы идентичен. Иногда применяют крепежные ленты, набиваемые с интервалом 150-200 мм. У этих лент на производстве делают отгибаемые в сторону «лепестки», позволяющие закрепить трубу в требуемом положении.

Когда укладка и фиксация окончены, приходит время готовить смесь для заливки стяжки. От обычных стяжек она будет отличаться присутствием компонентов, резко усиливающих теплопроводность. Часть разработчиков для максимального упрочнения конструкций предлагает использовать армирующие сетки поверх труб, и только после их установки наливать раствор. Тогда все монтажные манипуляции ничуть не повредят системе теплого пола.

Бетон менее 30 мм толщиной разливать не имеет смысла, подобное покрытие сразу начнет «гулять» при ходьбе, обязательно образуются полосы более холодные и более нагретые.

Когда будете заливать теплый пол раствором, предварительно наполните трубы теплоносителем под нормальным рабочим давлением. Это поможет избежать проблем при повседневной эксплуатации системы, рассогласования размеров ее частей.

Следующий шаг – финишную отделку пола, можно выполнять на 7-е или на 10-е сутки при условии, что средняя температура воздуха составляла более 17 градусов тепла.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием Учтите, что полная прочность набирается стяжкой за 672 часа минимум даже при комнатной температуре и нормальной влажности воздуха. Все это время включение теплого пола или иной подогрев его недопустим.

Независимо от того, чем заливать стяжку, учитываются свойства напольного покрытия: если оно требует идеально ровной подложки, используют маяки. Высота устанавливаемой по периметру теплоизоляции должна быть выше, чем готовый пол, после высыхания стяжки избыток удаляется обыкновенным ножом.

Чтобы теплоизолирующий слой держался надежно, для него применяют подкладки с фабричной разметкой, такой материал делает множество известных фирм.

Если посмотреть чуть ниже, в основание теплого пола, то обнаруживается предшествующий теплоизоляции барьер, сдерживающий протечки жидкости. В качестве его широко используют полиэтиленовые пленки.

Никогда не кладите в стяжку алюминиевую фольгу и основанные на ней материалы. Не пройдет и 100 дней, как все это превратится в обыкновенную труху.

Требуется применять только металлизированные покрытия. Внешне их тяжело отличить от простой фольги неспециалисту, но свойства отличаются в корне, эти изделия в слое цементно-песчаной смеси стабильно работают годами.

Особое внимание стоит уделить трубам водяного теплого пола. Технология предусматривает укладку бухт труб без внутренних соединений между собой. Когда длина бухты оказывается недостаточной, лучше выделить дополнительный контур, чем стараться организовать соединение.

Важно: трубопровод по мере роста диаметра позволяет создать более крупные контуры, но при определении их длины учитывайте и тепловую эффективность всей системы.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Излишнее количество воды приводит к тому, что даже самая лучшая автоматика не позволяет скорректировать степень нагрева достаточно быстро. В бытовых целях достаточно диаметра трубы от 1,6 до 2 см, тогда соблюдается баланс между основными показателями.

Металлопластиковая труба калибром 16 мм может складываться в контуры до 100 м, однако практичнее всего уменьшить «потолок» на 20-40%. При сечении 2 см теоретически достижимая и практически пригодная длина контура составляют соответственно 140 и 120 м. На эти показатели можно в целом ориентироваться и при создании трубопроводов из иных материалов. К сведению: всякий отдельный контур полагается подводить к специально для него отведенному входу или выходу коллекторного узла.

Демпферной лентой можно не только опоясывать периметр комнаты, но и отграничивать контура друг от друга, гасить их взаимное негативное воздействие. Рекомендуется не формировать без крайней необходимости контуров, сильно отличающихся по размерам друг от друга.

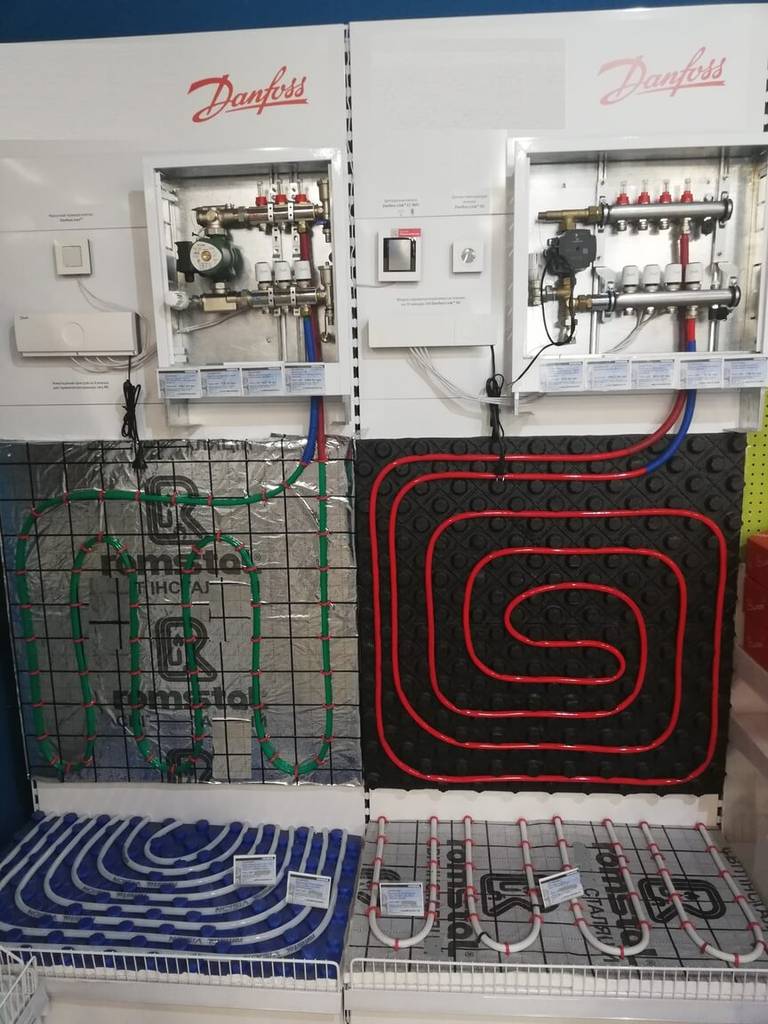

Чаще всего конструкция обогревающей системы – это «змейка» и «улитка»; трудно сказать, какое из этих решений лучше, потому что у каждого есть свои слабые места.

Так, змеевидное расположение позволяет использовать трубу меньшей длины, однако оборачивается такая экономия неоднородным разогревом частей пола. Подающая труба наполнена основательно разогретым теплоносителем, а добравшись до половины общей длины, он уже успеет остыть.

При умелом использовании, когда начальный сектор кладется у окна, у двери или рядом с холодной стеной этот недостаток можно даже превратить в достоинство.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

«Улитка» рассчитывается немного дольше, но зато вознаграждает владельца жилья равномерно теплым полом; если контуры приходится делать длинными, это вообще единственный выбор.

Независимо от варианта укладки, обращайте внимание и на его шаг (не менее 100 и не более 300 мм). Кухня, где своего тепла достаточно, позволяет раздвинуть трубы до 25 см и даже больше. А вот покрытые плиткой ванные требуют максимально сдвинуть витки и усилить обогрев, потому зазор не должен превышать 20 см; то же самое характерно и для комнат, отведенных под игры детей.

В каждом помещении наиболее холодные или продуваемые части обогревают активнее, а относительно теплые требуют меньшего расхода энергии.

Полусухая стяжка одинаково совместима и с «улиткой», и со «змейкой»;. Неоспоримым преимуществом ее является ускоренное высыхание. Просто смешивают реагент с прописанным в инструкции объемом воды, основательно перемешивают и наносят. Специальные добавки делают появляющийся раствор пластичнее, уменьшая как расход воды, так и продолжительность «созревания». Оттого повышенная плата за эти составы вполне оправдана.

Независимо от вида стяжки, отступ трубы от стены должен составлять 150-200 мм; очень хорошо будет, если вы все контуры сделаете из единичных труб, не прибегая к сварке. Каждый сварной шов является слабым местом в создаваемой конструкции, именно он часто вызывает дополнительные проблемы. К сведению: если где-либо приходится концентрировать много труб, делать их пересечение, перегрева пола легко избежать – используйте внешнюю теплоизоляцию над участком теплого пола.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Обращаем ваше внимание, что прокладка трасс из металлопластика часто требует сгибать его, и эта работа должна выполняться вручную. Ровный сгиб под углом на незначительном радиусе без растрескивания получается, если перехватывать трубу рукой несколько раз подряд.

Сгибать под прямым углом нужно с пятью или шестью перехватами: сначала в поверхность упирают большие пальцы, делают незначительный загиб, затем аккуратно сдвигают руки в его направлении и манипуляцию повторяют. Не делайте никогда излома там, где труба будет резко поворачивать или соединяться с другой.

Полипропилен согнуть тяжелее, так как он будет пружинить. Обязательно или нагревают материал, или сваривают его со специального вида фитингами, или попросту присоединяют к сеткам, заботясь о возможно менее выраженном изгибе. Вне зависимости от материала, исходный конец трубы подсоединяют к коллектору, а когда уложена вся магистраль по комнате, незамедлительно подключают обратный ход трубопровода.

Неисправности

Заметим, что если теплый пол плохо греет, это не обязательно значит, что он вышел из строя; такое бывает при неграмотном проектировании. Теплотехнические расчеты должны делаться профессионалами, только они могут учесть всю ту массу тонкостей, которые влияют на величину теплопотерь и внутренний ход тепловых потоков. Самостоятельная оценка исходя из объема считается более точной и приближенной к реальности, чем ориентирующаяся на площадь постройки.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Самой частой проблемой оказывается нарушение герметичности теплого пола. Проще всего предотвратить ее, организовав надлежащим образом гидравлические испытания до залива стяжки или укладки финишного покрытия (если стяжки не будет). К сливному патрубку нужно прикрутить шланг, другой конец соединяется с канализационною трубой, ведь воды при проверке будет израсходовано очень много.

Рекомендуется использовать прозрачный шланг, чтобы сразу заметить, когда появятся воздушные пузыри.

Вход коллектора служит для подачи воды через отсекающий шаровой кран; иной раз, при плохой работе водопровода, стоит применить промежуточный механический фильтр, чтобы не засорить систему дополнительно. На какой-либо иной вывод коллектора, сопряженный с контурами пола монтируется опрессовочный насос. Куда конкретно его ставить, определяет техническая конфигурация системы. Проверка начинается с того, что все воздухоотводчики отпирают, а каждый контур пола, кроме одного, закрывают.

Подавая воду, непрерывно оценивают чистоту после слива, количество выходящего воздуха. Даже самое аккуратное строительство нередко оставляет после себя пятна масла, стружку, которые не должны быть терпимы. Все это не только обнаруживается при тесте, но и удаляется наружу. Заметив, что вода пошла столь же чистая, как и на входе, что воздушные пузыри исчезли, сначала закрывают выходной кран, затем, после окончательного заполнения контура – вводной. Так последовательно работают со всеми контурами до единого.

Проверка опрессовочным насосом подразумевает открытие всех подсоединенных к коллектору контуров.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием Опрессовочный насос наполняется чистой водой, после чего открывают его встроенный подающий кран. Устройство включается и нагнетает воду под давлением в 200% от рабочего, то есть 6 атмосфер. Контролировать соответствие давления заданной величине помогает манометр, ставящийся на насос или на сам коллектор.

При повышенном давлении осматриваются все трубы и их соединения между собой, при этом кто-то должен продолжать контролировать показания манометра.

Дав системе «передышку», давление повышают до прежних 6 бар, опять осматривают все контуры и детали. Дополнительный проход делается через ½ часа; все места, где обнаружен выход воды наружу, герметизируют немедленно после снятия давления. Отсутствие протечек – не повод успокаиваться, давление должно быть опять поднято, и держат его уже ровно 24 часа.

При условии, что оно не упадет больше, чем на 25% и не появятся новые места выхода воды, теплый пол можно будет признать годным и готовым к эксплуатации.

Учтите, что отдельные скобы с труб, находящихся под повышенным давлением может срывать, и потому все места крепления дополнительно фиксируются строительным раствором. Конечно, после завершения работ со стяжкой или настилом трубы будут зафиксированы и не смогут просто так «играть», но малейшие недочеты грозят слишком серьезными проблемами.

Предположим, при монтаже все было сделано правильно, однако водяной пол все равно не греет или делает это недостаточно.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием Такая проблема может возникнуть и спустя определенное время после ввода конструкции в строй. Очень важно отыскать реальные причины и поскорее устранить их.

Слабость отопления часто вызывается низким качеством теплоизоляции. Обнаружить появление такой проблемы нетрудно, достаточно лишь регулярно записывать потребленную энергию и достигнутую температуру. Справиться с нехваткой утеплителя и значительными потерями тепла без вскрытия всей конструкции и последующего восстановления ее невозможно.

Чтобы не выполнять эту работу напрасно, рекомендуется перепроверить все расчеты и чертежи; если делали их сами, покажите профессионалам, а если обращались к проектировщикам, воспользуйтесь консультацией независимых специалистов.

Заподозрив, что в ухудшении обогрева виновата течь, внимательнейшим образом осмотрите напольное покрытие и плинтуса, особенно стыки. Иной раз визуально обнаружить влажные пятна не удается, и окончательный ответ дает только тепловизионное обследование. В поврежденном месте осторожно демонтируют напольное покрытие, убирают и фрагмент стяжки. Поломанную часть трубы удаляют, ставят вместо нее новую; как именно – определяется типом материала. Конечно, подача теплоносителя прекращается, из проблемного контура его выливают, а после тестирования заливают вновь.

Иногда плохой нагрев вызван неравномерным распределением теплоносителя по контурам (особенно при разной длине их). Поскольку скорость течения воды одинакова, по более длинной петле она проходит за увеличенное время и остывает сильнее. Решением проблемы оказывается регулировка клапанов, подающих теплоноситель в отдельные контуры, при этом конкретные электроприводы делаются более активными.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием Надо будет выждать некоторый срок, пока теплый пол разогреется, так как точное время определяется разными обстоятельствами.

Чтобы проще контролировать и настраивать параметры работы системы, постарайтесь выбрать теплый пол с максимальной степенью автоматизации. Это только поначалу кажется дорогим и непрактичным решением, а на деле поможет избежать лишних вскрытий пола, перенастроек и повторных ремонтов.

Если никакие проверки не помогают обнаружить реальную причину – и протечки нет, и монтажники все сделали по правилам, остается предполагать сбой в электрических компонентах. Чаще всего ломаются насос, обеспечивающий циркуляцию, и термостат. Сразу проверьте, используя мультиметр, обеспечены ли они током. О повреждении насоса убедительно свидетельствует то, что он не шумит.

Допустим, проверка термостата ничего не показала, тогда нужно измерять сопротивление его отдельных клемм, работоспособность датчиков температуры. Не найдя дефекта и там, лучше прекратить дальнейшие поиски и обратиться за помощью к специалистам, иначе велик риск что-то необратимо повредить.

Производители и отзывы

Дать полной гарантии того, что пол никогда не выйдет из строя, невозможно, но для стабильной работы очень важно выбрать хорошего ответственного производителя теплового оборудования.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

  • Изделия швейцарской марки Rehau пользуются заслуженным спросом. Потребители отмечают, что смонтировать их очень просто, по сравнению с другими конструкциями, и что нагрев напольного покрытия оказывается равномерным. Компания выпускает трубы для теплых полов диаметром от 1,01 до 3,2 см. Устанавливать нагревательные конструкции нужно при помощи особого вида крепежных деталей. Так, маты серии «Varionova» эффективно сохраняют тепло, гасят звуковые волны (что порадует жильцов многоквартирного дома). Для соединения между собой отдельных блоков используется фальцевая методика. Выгодной заменой матам и панелям выступают фирменные шины Raufix на базе жесткого полипропилена; оборотная сторона их дополнена особыми зацепами, надежно захватывающими любое основание пола.

Водяные теплые полы от Rehau оборудуются надежными гарпун-скобами, клипсами, изоляционными гвоздями. Управление рабочим процессом берет на себя распределительный коллектор.

  • Продукция Valtec тоже считается доступным и надежным поставщиком теплого пола, но при этом часть клиентов обращает внимание на «капризность» его оборудования – при ошибках монтажников есть риск вспучивания пола. Зато трубы на основе сшитого полиэтилена, легко сопротивляющегося значительной температуре, радуют многих. По заверениям производителя, вы можете купить не только сами подающие тепло комплекты, но и управляющую автоматику, и другие устройства, идеально подходящие для решения поставленных задач. Теплые полы от Valtec пригодны для монтажа в ситуациях любой сложности, уровень автоматизации роли не играет (точнее, для любой ее степени предлагаются свои решения).

Корпорация вот уже 8 лет считает нагревательное оборудование ведущим своим предложением и применяет в этом сегменте все новейшие разработки.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием Количество отводов в гребенках достигает 12, что позволяет монтировать теплые полы даже на очень большой площади.

  • Комплекты под маркой Knauf ничуть не уступают конкурирующим вариантам, более того, стабильность работы и многолетнее успешное их действие радуют многих. Информационное сопровождение (инструкции, руководства) у компании на достойном уровне. Даже не слишком разбирающиеся в вопросе монтажники смогут выполнить свою работу хорошо, если проявят ответственность и старание.
  • Кроме трех ведущих брендов, есть немало других изготовителей, заслуживающих внимания. Так, датский концерн Devi выпускает товар, который крайне редко ломается – ни разу за штатные 20 лет эксплуатации это не произошло из-за производственного брака либо низкого качества. Все основные изготовители трубной продукции для теплого пола предоставляют в распоряжение клиента комплектующие и вспомогательные материалы. Даже теплоизоляционные конструкции изначально идут с уже подготовленной разметкой.

О том, как сделать водяной тёплый пол своими руками, смотрите в следующем видео.

Как залить теплый водяной пол своими руками

В процессе установки теплого пола необходимо обратить внимание на различные мелкие детали, от которых зависит результат монтажа. Это касается выбора материала для прокладки трубопровода, расчета схемы напольного покрытия и других аспектов. При этом очень важной деталью является стяжка, необходимая для нормального функционирования водяного пола с подогревом.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Заливка теплого водяного пола

Содержание статьи

Необходимость установки стяжки для теплого пола

Для обеспечения пола надежным основанием, которое сможет выдержать большую нагрузку как от мебели, так и от перемещения людей, следует выполнить теплую стяжку. Этот элемент обеспечит идеальную ровную поверхность покрытия, что в итоге повысит привлекательность интерьера.

Для работы потребуются следующие инструменты:

  • уровень;
  • шпатель;
  • миксер с насадкой;
  • ведро;
  • мастерок.

Уровень

Согласно стандартам, монтаж стяжки производится после окончания установки труб. При этом необходимом выполнить главное требование – уложить трубы таким образом, чтобы выпуск каждой из них располагался несколько выше, чем предполагаемый уровень стяжки.

Укладка теплого водяного пола

По завершении установки трубы свободное пространство между ними заполняют раствором. Чаще всего это стандартная смесь, благодаря которой можно существенно уменьшить расход цемента. Наполнителем может быть обычный песок. Для получения бетона в данную смесь добавляют другие, крупные фракции, такие как гравий либо щебень.

Стандартный раствор, используемый при монтаже стяжки для данной системы пола, состоит из 3 частей песка и 1 части цемента с добавлением воды.

цемент м

Можно применять и другие надежные смеси, которые обладают такими же свойствами. Специалисты рекомендуют приобрести уже готовую смесь, если работы проводятся в помещениях с очень большой площадью. Высокое качество таких составов обеспечивается тем, что они перемешаны равномерно и полностью готовы к применению. Единственная необходимая процедура – периодическое гидрирование посредством миксера.

Нередко в составе готовых смесей содержатся дополнительные компоненты, например, пластификаторы, повышающие пластичность раствора. Это свойство позволяет проникнуть раствору в самые труднодоступные места. В то же время исключен риск возникновения пустот при заливке.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием Особо востребованными являются самовыравнивающиеся составы. Такая смесь самостоятельно растекается по площади, что существенно облегчает весь процесс работы.

Пластификатор – особая добавка, предназначенная для взаимодействия с цементным раствором и повышающая его текучесть и пластичность

Изготовление раствора

Существует два основных способа изготовления раствора. В первом случае готовую сухую смесь следует развести водой, придерживаясь указанных в инструкции пропорций. Основой для таких смесей выступает гипс, благодаря чему пол высыхает уже спустя неделю после работы.

Изготовление раствора

Во время создания смеси важно не только соблюсти конкретные пропорции, но и не превысить допустимый стандартами размер толщины заливки. В каждом отдельном случае данный параметр должен быть указан производителем смеси. Как только работы будет полностью завершены, нужно при помощи гидроизоляции обработать те участки пола, которые примыкают к стенам.

Нередко данный метод применяют в случае установки пола с электроподогревом, однако применяем он и в водяных системах. Толщины стяжки должно хватить, чтобы полностью покрыть трубы (стяжка располагается в 30 мм над уровнем труб). Во время монтажа системы рекомендуется надевать мягкую обувь и стараться передвигаться так, чтобы не наступить на какой-нибудь элемент системы отопления.

Второй способ состоит в самостоятельном изготовлении смеси, в которой будет содержаться цемент марки не ниже М300. Данный состав отлично проводит тепло, не подвергается негативному воздействию влаги, а также применяется даже при толщине стяжки в 80 мм и более. Стяжки, размещенные поверх труб, по своей толщине не могут быть менее 5 см.

М300

Раствор должен состоять из 1 части цемента (рекомендуемая марка – М300), а также из 4 частей песка. При этом фракция последнего должна составлять 0,8 мм. Воду доливают до тех пор, пока масса не станет пластичной и тестообразной. При формировании шара из этой смеси он не должен рассыпаться.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Чтобы облегчить работу с цементным раствором, для стяжки следует применить пластификатор. Это вещество увеличивает способность массы разравниваться. Кроме того, значительно уменьшается толщина стяжки над трубами. Требуется учесть тот факт, что это повлечет за собой уменьшение температуры (необходимо для предотвращения перегрева).

Как заливать стяжку

Чтобы залить стяжку, для начала выполняют предварительные работы. Сначала тщательно очищают поверхность от грязи и мусора. В итоге чистая поверхность позволит осуществлять сцепление пола с другой поверхностью более качественно. Чтобы на рабочем месте не остался какой-либо мусор, его выдувают посредством пылесоса.

Сверху укладывают утеплитель и гидроизоляцию, в качестве последней нередко применяют обычную пленку. Поверх пленки укладывают сетку с трубами теплого пола. А на следующем этапе заливают подготовленный раствор.

Если заливка пола выполняется на втором этаже и выше, то система не нуждается в дополнительной гидроизоляции – в этом случае исключается и армирующая сетка.

Как залить водяной теплый пол

Подсчет всех объемов производится предварительно. Необходимую толщину умножают на площадь помещения. Согласно с нынешними стандартами, нагрузка в жилых домах и бытовых помещениях позволяет установить стяжки, необходимые для системы отопления пола водой, если его толщина составляет 65-70 мм. В то же время толщина стяжки, размещенной над трубами, должна составлять 45 мм. При применении самостоятельно выравнивающихся смесей обе толщины уменьшаются с 70 мм до 45 мм и с 45 мм до 25 мм соответственно.

При установке в данном помещении крупногабаритной мебели рекомендуется произвести дополнительное армирование посредством сетки из высокопрочной стали. Укрепление стяжки выполняется с помощью фибры либо стружки из полипропилена.

После того, как будет произведена заливка и завершится процесс выравнивания, следует подождать определенное время.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием Если слой слишком толстый, то до окончания высыхания может пройти примерно 1 месяц. Следует отметить, что для продолжения работы с полом его окончательное высыхание – обязательное условие.

Особенности укладки стяжки при установке водяного пола

Главное отличие выполнения монтажа стяжки в этом случае состоит в необходимости создания деформационных швов. В свою очередь, процесс работы незначительно усложнен. Создание дополнительных деформационных швов на ограждающих конструкциях необходимо только тогда, когда помещение не превышает по своей площади 15 кв.м. Причем вдоль всей нижней области стены монтируют амортизационную полосу, компенсирующую растяжение стяжки, если температура будет слишком высокой.

Демпферная лента

Установка данной системы в комнате с большой площадью требует создания дополнительных швов. Также задействуется демпферная лента, благодаря которой и происходит соответствующая компенсация растяжения. В то же время она является и теплоизоляционной, поскольку тщательно покрыта фольгой, и потому отталкивает поступающее тепло.

Цена на демпферную ленту

Демпферная лента

Нюансы работы

Все вышеперечисленные особенности монтажа стяжки являются основными. Однако существуют и дополнительные тонкости, которые также следует запомнить, прежде чем приступить к отделочным работам и эксплуатации.

В первую очередь требуется проверить состояние труб непосредственно перед заливкой. Очень часто сразу после ввода в эксплуатацию пола трубы начинают протекать, покрываются коррозией или ржавчиной. Надежное предотвращение тепловых потерь обеспечивается укладкой теплоотражающего слоя.

В первую очередь требуется проверить состояние труб непосредственно перед заливкой

Следует внимательно подбирать используемые материалы при монтаже теплого пола. Основным таким материалом является цемент. Большинство марок этого средства по прошествии определенного периода времени начинают слеживаться, теряют качественные характеристики.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием Профессионалы рекомендуют покупать цемент накануне его использования, чтобы он слишком долго не оставался в бездействии и не утратил свои свойства.

Дальнейший уход за готовой стяжкой не вызывает затруднений. Главное – обеспечить нормальную влажность в течение недели после того, как будет выполнена заливка. Это необходимо по той причине, что цемент становится наиболее прочным через 25 дней после того, как раствор будет приготовлен.

Чтобы поддерживать различные химические процессы, благоприятно воздействующие на состояние покрытия, нужно использовать обычную воду. Материал должен окончательно застыть, однако высохнуть не полностью. По причине естественного высыхания стяжки материал совсем не успеет застыть, его эксплуатационные свойства не будут отвечать требованиям. Таким образом, стяжка может высохнуть только после того, как достигнет требуемой прочности. В противном случае возможно растрескивание застывшего раствора.

Схема подключения теплого водяного пола

Сушка пола и его запуск

Основная рекомендация в процессе сушки пола – исключить попадание на него прямых лучей солнца, которые быстро пересушат поверхность. Окна лучше всего на время полностью зашторить. После того, как будет завершена заливка раствора, нужно время от времени прокалывать раствор спицей – за счет этой процедуры пузырьки воздуха, скопившиеся на дне, выйдут наружу.

Температура в помещении, при которой осуществляется сушка, не должна упасть ниже +5°С. Как только процесс сушки завершится, следует отключить систему и выровнять уровень влажности в помещении.

Порядок работы

  1. Как только раствор полностью затвердеет, можно активировать систему. Выход на нормальную эксплуатационную мощность должен быть произведен лишь через несколько суток после первого включения на минимальной мощности. При этом температуру воды повышают очень плавно.
  2. Главная задача после запуска состоит в устранении воздуха из трубок. С этой целью уровень давления превышает проектный стандарт на 15%.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием
  3. Уже на следующем этапе можно включить насос, перекрыть все ветки труб кроме одной, а также дождаться полного выхода всего воздуха.

Данный процесс требуется повторить несколько раз в течение хотя бы трех дней. Особенно сложной эта процедура является для длинных контуров. Далее начинается прогревание системы (начиная с +20°С и в дальнейшем увеличивая каждый раз данный параметр на +5°С) до момента достижения требуемой рабочей температуры.

Работа по установке такого пола может выполняться самостоятельно. Однако процесс достаточно трудоемкий и требует много времени, а в некоторых случаях – использования специальных инструментов. Кроме того, достаточно важный этап – планирование будущего проекта пола.

Видео - Заливка теплого водяного пола

Водяные теплые полы своими руками: мастер-класс с фото

В этом мастер-классе рассмотрим:
Водяные теплые полы своими руками: основание для укладки труб
Как укладывать водяной теплый пол: последовательность работ

Вопреки расхожему мнению о том, что собирать водяные теплые полы своими руками сложно, многие мастера-самоучки уже давно освоили эту технологию. И немудрено, ведь на самом деле дела обстоят достаточно просто и понятно. В этом мы и предлагаем вам убедиться. В данном мастер-классе от сайта stroisovety.org достаточно подробно изложена вся технология монтажа простого теплого пола, который вы запросто сможете собрать в своей ванной или коридоре.

Теплый пол от отопления фото

Водяные теплые полы своими руками: основание для укладки труб

Хочу предупредить сразу, что в нашей ситуации технология монтажа была немного нарушена – причина в том, что изначально теплые полы не планировались, а когда было принято решение об укладке водяного пола, срывать недавно залитую и утепленную пенопластом стяжку не захотели.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием Как результат, мы получим теплый пол с немного меньшей эффективностью.

Правильная установка теплого пола предусматривает следующую последовательность работ.

  • Во-первых, на существующее основание пола укладывается утеплитель – пенопласт, а лучше пенополистирол, который впоследствии покрывается теплоотражающим экраном, в задачи которого входит направить тепло, исходящее от труб, в помещение, а не внутрь пола.
  • Во-вторых, поверх этого теплого слоя укладывается металлическая армирующая сетка, укрепляющая стяжку пола (которая впоследствии будет залита).
  • В-третьих, это сама труба. Она укладывается змейкой и крепится либо к существующему основанию сквозь слой утеплителя, либо просто привязывается к армирующей сетке. Предпочтение лучше отдать первому способу крепления, так как он позволяет более или менее прочно соединить стяжку с основанием через пенопласт.

Укладка теплого водяного пола своими руками фото

  • Ну и, в-четвертых, это заливка стяжки, которую лучше выполнить с использованием маяков. Ровный теплый пол от отопления достаточно просто облицевать кафельной плиткой или покрыть линолеумом без дополнительных подготовительных работ. Здесь имеется одно условие – толщина стяжки. Чтобы со временем пол не потрескался, ее толщина не должна быть меньше 50мм.

Как укладывать водяной теплый пол: последовательность работ

Как ни странно, но укладка теплого водяного пола делается очень просто – для удобства схему укладки трубы можно даже расчертить на полу. Здесь нужно соблюсти только одно условие. Укладываемая труба должна вернуться в то место, откуда она берет свое начало – к отводам магистральных труб отопительной системы, о которых придется позаботиться заранее.

Разметка теплого водяного пола фото

Труба крепится по размеченным линиям специальными зажимами – их достаточно много в продаже, и те, которые используются в нашем случае, не являются единственным вариантом. Если их нет, то в размеченные линии можно просто вбить дюбели и привязать к ним трубу посредством медной проволоки.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Как сделать водяные теплые полы своими руками фото

Чтобы система водяной теплый пол работала правильно и полноценно, необходимо позаботиться о выводе из труб воздуха. Это можно сделать только одним способом – в месте подключения теплого пола к магистралям отопления нужно установить краны Маевского или автоматы сброса воздуха.

Подключение теплого пола своими руками фото

Раз уж заговорили о том, как выполняется подключение теплого пола, то следует упомянуть и об отсекающих и регулирующих кранах – без них управлять работой теплого пола не получится. Вообще, для контроля температуры напольного покрытия используются так называемые головки терморегуляторы, которые устанавливаются на специальные регулирующие краны, используемые исключительно в системах отопления.

Установка теплого водяного пола своими руками фото

В общем, если быть немногословным, то узел подключения теплого пола к отопительной системе дома выглядит примерно так. На врезку в магистрали отопления сначала устанавливается кран, потом на него навинчивается тройник, вверху которого монтируется сброс воздуха, а внизу – фитинг для подключения обогревающей трубы. Подключение отопления пола к подаче и обратке осуществляется идентично.

Ну и в заключение несколько слов о том, как первый раз включается система отопления теплый пол. Открываем на подаче теплоносителя к системе обогрева полов кран Маевского, а на обратке отсекающий кран (следует понимать, что трубы нужно наполнять медленно, чтобы в них оставалось как можно меньше воздуха).

По мере наполнения теплого пола водой, давление в общей системе отопления будет падать – следует следить за ним и вовремя подпитывать отопление. Когда из крана Маевского пойдет вода, его закрывают и открывают оба отсекающих крана, после чего сбрасывают воздух на обратке теплого пола и окончательно стабилизируют давление. Вот и все! После этих нехитрых манипуляций с кранами подогрев пола полноценно включается в работу.

Система водяной теплый пол фото

Как видите, сделать простые водяные теплые полы своими руками и запустить в работу не так уж и сложно – их конструкция предельно простая.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием Что касается нашей ситуации с небольшим нарушением технологии, то прямо поверх трубы мы уложим на специальный клей кафельную плитку и будем наслаждаться теплом в помещении. Кстати, об эффективности. Она уменьшилась не сильно – теплые полы полноценно функционируют, и расход газа на отопление дома практически не увеличился.

Автор статьи Александр Куликов

как сделать на деревянном полу водяной, монтаж по балкам под доску, укладка на фото и видео

Содержание:

На сегодняшний день имеется устойчивая тенденция к осовремениванию оснастки каждого жилища, потому владельцы стремятся к повышению производительности различных функциональных частей и увеличению свободного пространства в своем доме. В статье речь пойдет о том, как заменить в частном доме привычный отопительный контур на водяной теплый пол по деревянным лагам, выполнив все работы самостоятельно.


Особенности и нюансы водяного теплого пола

Существенное отличие водяного теплого пола от электрического заключается в зависимости от подачи теплоносителя. Если электрическая разновидность требует лишь подключения к электрической цепи, то водяной пол должен подключаться к отопительной системе всего дома, что значительно усложняет процесс монтажа и эксплуатации. Важно то, что на поверхности такая система не видна, а потому фото помещения не будут испорчены торчащими трубами и различными крепежными элементами, создающими дискомфорт при эксплуатации.

По стандарту структура такой системы включает:

  • водонагревательный котел, осуществляющий нагрев и подачу теплоносителя;
  • насос, обеспечивающий циркуляцию теплоносителя в отопительном контуре;
  • сеть трубопроводов, устраиваемая таким образом, чтобы теплоноситель поступал во все уголки помещения и обогрев при этом был равномерным;
  • система вентилей, задвижек и байпасов, каждый из которых предназначен для контроля и регулировки циркуляции теплоносителя.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием Очень важен в этом списке байпас, поскольку он позволяет теплоносителю обходить насос во время ремонтных работ в случае нарушения его функционирования;
  • контроллеры и датчики, позволяющие отслеживать температуру, давление, скорость циркуляции и другие параметры системы.


Исходя из вышесказанного, владельцу должно быть понятно, что уложить качественный водяной теплый пол под деревянный пол – это задача локальная, а вот организоваться надежную отопительную систему во всем доме очень важно. Естественно, упор при этом делается на укладку отопительного контура в перекрытие на лаги, поскольку данный процесс труднее всего осуществить.

Подготовка основания под теплый пол

Чтобы монтировать теплый пол по лагам необходимо осуществить подготовку основания под укладку всех последующих слоев в «пирог» перекрытия.

Процесс этот состоит из следующих этапов:

  • черновой пол должен быть идеально выровнен: все трещины, выбоины и другие дефекты устраняются посредством зачистки, шлифования и шпаклевания. Недопустим уклон поверхности, превышающий 0,2%, что означает: при расстоянии между определенными участками пола в 4 метра уклон не должен превышать 8 миллиметров;
  • поверх подготовленного основания укладывается гидроизоляционный слой из полиэтиленовой пленки или специальных материалов, защищающих перекрытия от проникновения влаги. Важно, чтобы листы используемого материала надежно были закреплены при помощи клеящейся ленты;
  • следом начинается установка деревянных лаг, а между ними производится укладка утеплителя.


Теперь можно начинать монтаж теплого пола на деревянный пол по одному из описанных ниже способов.

Простейшие способы монтажа

Простыми способами укладки считаются следующие разновидности:

  • прямо на теплоизоляционный слой из материала, уложенного между лагами;
  • на теплоизоляционный слой, который поднят над каркасом из лаг при помощи жесткого основания.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием


Конструкция системы в обоих случаях имеет следующие структурные элементы (сверху вниз):

  • контур водяного отопления из труб, уложенных с интервалом в 20 сантиметров, но может быть выбран и другой шаг, если того требуют особенности монтажа лаг;
  • теплоизоляционный слой;
  • жесткое основание;
  • пол.

Усложненный способ

Описанная выше система становится более эффективной, но и сложнее в укладке за счет увеличения количества функциональных элементов.

Начинается все также с теплоизоляционного слоя, но сверху его покрывают алюминиевой фольгой. Использование данного материала повышает степень отражения тепла, что обуславливает концентрацию выделяемого тепла и направление его в помещение. Если не удается покрыть всю поверхность единым листом фольги, то потребуется дополнительно использовать двухстороннюю клеящуюся теплоизоляционную ленту, чтобы соединять нарезанные куски.

Далее укладывается металлическая сетка, используемая обычно для армирования стяжки по деревянным лагам, чтобы упрочнить создаваемую конструкцию. Современный теплый водяной пол по деревянным лагам подразумевает использование не только труб, но и нагревательного кабеля. Использование данного элемента в комплексе с полиэтиленовыми трубами является высокоэффективным. Нагревать такой отопительный контур можно гораздо выше той температуры, которую имеет теплоноситель в основной отопительной системе дома. Также иногда делают теплый пол по грунту в частном доме, что является достаточно неплохим вариантом.


Автономный контроль температуры теплоносителя в отопительном контуре теплого пола осуществляется при помощи собственного датчика, устанавливаемого в гофрированную трубку и подключаемого в специально отведенном месте. Помимо этого в общей системе отопления имеется целый ряд разнообразных датчиков. Они касаются не только теплого пола, но и основного отопительного контура.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Каркас из лагов специально обрабатывается под укладку труб отопительного контура. Сделав прорези соответствующих размеров, владелец значительно облегчит себе процесс укладки. Далее начинается укладка выбранного напольного покрытия и по завершению работ можно дополнить систему внешним регулятором температуры. Последний элемент может быть, как автоматическим, так и ручным.

Использование теплоотражающих пластин

Вне зависимости от того, какой способ укладки контура водяного отопления был выбран, существует проблема потери выделяемого тепла. Можно повысить эффективность системы и минимизировать возможные потери тепла.


Для этого водяной пол по деревянным лагам укладывается с использованием следующих элементов:

  • отопительные трубы;
  • теплоизоляционный слой толщиной не менее 10-15 сантиметров;
  • каркас из лаг, установленных горизонтальным образом, а не вертикальным, как при стандартном способе монтажа. Таким образом, на лагах удобно размещать крылья теплоотражающих пластин. Причем каждая пластина имеет пазы, соответствующие диаметру укладываемых труб, что также облегчает монтаж отопительного контура.

Нюансы процесса укладки водяного пола

Если укладывается водяной теплый пол по деревянным балкам, то следует знать ряд правил:

  • шаг между соседними лагами должен составлять не менее полуметра, чтобы теплоизоляционные плиты укладывались в него с ощутимой натяжкой, но без необходимости прикладывать лишние усилия. Контролировать это можно по изгибу плиты, создаваемому при ее «запихивании» в пространство между лагами;
  • использовать для укладки лучше всего трубы диаметром в1,6 сантиметра, поскольку на практике теплоноситель циркулирует в них лучше всего;
  • относительно того, как сделать теплый пол на деревянном полу более эффективным, специалисты утверждают, что обмотка труб из фольги значительно снизит потери выделяемого тепла;
  • длина отопительного контура не должна быть более 100 метров, поскольку большее расстояние увеличивает потери тепла, выделяемого теплоносителем, которому приходится преодолевать весь этот маршрут;
  • если же требуется более длинный отопительный контур, то его можно разбить на отдельные участки с площадью, не превышающей 40 квадратных метров по отдельности (подробнее: "Как сделать теплый пол своими руками в частном доме").Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Когда осуществляется укладка теплого водяного пола на деревянный пол, между одиночным 80-метровым отопительным контуром и двумя 40-метровыми лучше сделать выбор в пользу раздельного вариант. Потратить на укладку придется в 2 раза больше денежных средств, но совокупно два участка будут более производительными, чем цельная система.


Не нужно укладывать систему так, чтобы площадь контура полностью соответствовала площади помещения. Достаточно грамотно рассчитать эффективность системы с учетом используемого напольного покрытия. К примеру, если уложен теплый пол под деревянную доску, нужно проклеить по периметру помещения зазоры между напольным покрытием и стенами. Это позволит компенсировать расширение дощатого настила при нагревании.

В качестве теплоизоляционного слоя лучше всего использовать минеральную вату и отказаться от полимерных материалов, плохо взаимодействующих с высокими температурами. Не стоит бояться использовать различные грязные материалы, поскольку на фото и при визуальном осмотре слой, находящийся в глубине перекрытия, виден не будет, а вот его эффективность сыграет важную роль в работе отопительной системы. Читайте также: "Как сделать теплый пол в деревянном доме – примеры реализации своими руками".

Итог

Укладка водяного пола не так сложна, как может показаться неопытному в строительных работах владельцу. При правильном подсоединении к общей системе отопления дома качественный обогрев гарантирован. Важно производить работы четко, аккуратно и с соблюдением всех профессиональных рекомендаций.

При возникновении каких-либо трудностей всегда можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы – от покупки необходимых материалов до тестирования и введения системы в эксплуатацию.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

120 фото основных идей и вариантов утепления пола

Ванная комната в доме является местом с переменной температурой и влажностью. Для комфортного проживания важно, чтобы конденсат со стен испарялся и выводился через систему вентиляции как можно быстрее. Кроме того, в ванной в качестве напольного преимущественно используется кафель, в зимнее время года очень неприятно холодящий ноги.

Для того чтобы принимать душ, а затем выходить из него было комфортно, применяются теплые полы водяного и электрического типа.

Краткое содержимое статьи:

Электрические теплые полы

Электрические или инфракрасные теплые полы для ванной представляют собой маты из текстиля (на фото видно, что они компактны и легко сворачиваются в рулон), в которые встроены нагревательные элементы, управляемые при помощи термостата. Таким образом, можно выставить температуру срабатывания вплоть до десятой доли градуса.

Высота пола при использовании нагревательных матов повышается незначительно – на 4-5 мм. Минусом является значительное потребление электроэнергии на обогрев, от 120 до 200 Вт/м2.

Для маленькой ванной комнаты размером 6 м2 потребление составляет порядка 720 Вт-1.2 Квт, поэтому применение электрических теплых полов ограничено многоквартирными домами в городской черте с щадящими тарифами на электроэнергию. Плюсы электрических полов – простота монтажа и эксплуатации, а также сравнительно невысокая стоимость термоматов.

При монтаже электрических теплых полов в ванной своими руками, нужно обратить внимание на следующие нюансы.

Поверхность, на которую стелются полы, должна быть относительно ровной, перепады не должны превышать 10 мм. Перед монтажом рекомендуется выровнять поверхность при помощи тонкого слоя стяжки.

Рекомендуется сделать перед монтажом инфракрасных теплых полов дополнительную гидроизоляцию пола в ванной при помощи жидкого стекла, битума или рубероида.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием После высыхания гидроизоляции, стелют утеплительную пленку, соединяя скотчем стыки.


Электрические теплые полы стелют таким образом, чтобы они не имели контакта со стеной, обычно рядом с ванной и по периметру помещения.

Терморегулятор прячется в электрический короб на стене вместе с розеткой. Термодатчик располагают в доступном месте, чтобы при необходимости его замены не понадобилось крушить кафель.


После проверки системы на работоспособность, поверх матов делается небольшая стяжка, поверх которой клеится кафельная плитка.

Водяные теплые полы

Преимущества водяных теплых полов:

  • Скрытая от глаз прокладка труб для обогрева. Большая производительность системы подогрева.
  • Значительная экономия электроэнергии относительно электрических теплых полов. Особенно актуальны водяные теплые полы в ванной на дачных участках и в индивидуальных жилищах, расположенных на территории садовых товариществ, где тариф за электроэнергию значительно выше, чем в многоквартирных домах.

Кроме того, подводящие кабеля электропитания в садовых товариществах как правило не рассчитаны на большие нагрузки.

Недостатками являются:

  • Высота уровня полов при монтаже системы увеличится на 6-10 см.
  • Большие экономические затраты на комплектующие и материалы, чем при монтаже инфракрасных полов.
  • В случае применения деревянных полов и слабой вентиляции в ванной комнате, недолговечность пола, рекомендуется стелить теплые водяные полы под кафельную плитку.

Водяные теплые полы представляют собой небольшого диаметра ПВХ, металлопластиковые либо медные трубы, выложенные по полу в определенном порядке – змейкой либо спиралью, по виду и принципу действия напоминая трубы в радиаторе.


Температура воды в трубах регулируется при помощи термостата. Поверх труб кладется кафель, бетонная стяжка с линолеумом или ламинатом, либо стелют деревянные полы.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием Хороший вариант для ванной комнаты – алюминиевая фольга с листами картона, хорошо передающие тепло, поверх которых кладут плитку.

Рекомендуется прокладывать теплые водяные полы ниже остальных полов в доме, чтобы в случае повреждения труб вода из них не затопила полы в соседних комнатах.

Подключаются водяные теплые полы в систему автономного отопления, что позволяет значительно сэкономить на электроэнергии, особенно в случаях газового или твердотопливного автономного отопления.

Какие теплые полы лучше, зависит конкретно от того, где они будут стелиться – насколько экономически оправдан тот или иной их тип, а также есть ли нужда в них летом. Электрические полы можно использовать круглый год, тогда как водяные работают вместе с системой автономного отопления.

Фото теплых полов в ванной




Также рекомендуем посетить:

Почему нельзя устанавливать водяной теплый пол в квартире

При поверхностном взгляде на вопрос теплого пола в квартире монтаж системы водяного пока кажется более выгодным, чем электрического.

Однако при детальном рассмотрении вопроса обнаруживается ряд причин, по которым нельзя устанавливать водяной теплый пол в квартире.Теплый водяной пол фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Самый весомый факт: установка системы водяного теплого пола в квартире НЕЗАКОННА.

По действующему законодательству Российской Федерации, в частности по Жилищному кодексу, запрещается самостоятельно вносить изменения в схемы инженерных коммуникаций, если вы проживаете в квартире с центральным отоплением. Система водяного теплого пола относится к инженерным коммуникациям, т.к. подсоединяется к водопроводным трубам, проходящим в квартире.

В случае самовольного изменения схемы центрального отопления нарушителю грозят штрафы и требование демонтировать несогласованные изменения, т.е. систему водяного теплого пола.

Данные запреты небезосновательны. Монтаж водяного теплого пола в систему центрального отопления грозит выводом ее из строя, т.е. проблемы с отоплением вероятны не только у вас, но и у жильцов других квартир. Тепловой баланс между квартирами нарушается: у всех соседей, живущих над вами, снизится давление в трубах, что сделает их батареи чуть теплыми или вовсе холодными.

Установка системы электрического теплого пола не попадает под законодательный запрет и не влияет на состояние инженерных коммуникаций ваших соседей.

Если же вы решите по каким-либо причинам обойти законодательный запрет и установить водяной теплый пол в стандартном многоквартирном доме, то следует заранее подумать о функциональности системы. Один из важнейших недостатков водяного пола в квартире - его зависимость от наличия подачи горячей воды. Как только по каким-либо причинам она прекращается, система теряет свою функциональность. Исключается возможность использовать пол для дополнительного обогрева квартиры в случае внезапного наступления холодов, когда отопительный сезон не начался или уже закончился.

Электрический теплый пол вы включаете и выключаете с помощью терморегулятора тогда, когда посчитаете нужным и выставляете необходимую температуру. Многие терморегуляторы обладают еще большим функционалом - возможностью программирования режима работы системы.

Наперед стоит подумать и о возможных поломках. В случае водяного пола неисправность системы может привести к затоплению вашей и соседской квартиры. В противовес данным рискам электрический пол подлежит точечному ремонту именно в месте неисправности и его монтаж возможен даже при косметическом ремонте.

Надеемся, описанные выше факты помогут вам принять решение. Специалисты Сети "ТЕПЛЫЙ ПОЛ" рекомендуют устанавливать в многоквартирных домах именно электрический теплый пол.



Каким должно быть устройство водяного теплого пола в деревянном доме


Среди всех видов отопления, устройство водяного теплого пола в деревянном доме, пожалуй, самое сложное и трудное. При укладке требуется учитывать особенности здания, подобрать оптимальный вид напольного покрытия и строго соблюдать поэтапный план монтажа.

При условии соблюдения рекомендаций и советов опытных монтажных бригад, можно самостоятельно уложить водяной контур и выполнить остальные отделочные работы.

Возможно ли водяное отопление деревянного пола

На самом деле, чтобы ни говорили скептики, обустройство теплого водяного пола в деревянном доме из бруса, это не только возможное, но и разумное решение вопроса отопления. Конечно, придется учитывать определенные нюансы, связанные с особенностью эксплуатации деревянного дома.

Так, к примеру, нагревать полы свыше 30 градусов запрещается. Деревянная поверхность под воздействием высоких температур легко деформируется, превращается в труху. Поэтому водяной теплый пол на деревянном основании необходимо подключать не к центральному контуру отопления, а использовать для этой цели отдельный источник тепла.

Пирог теплого водяного пола в деревянном загородном доме сильно ограничивает возможность использования бетонной стяжки. Укладывать систему отопления придется на сухую, что также создает определенные неудобства.

Выбирая покрытие пола, следует учесть, что некоторые популярные отделочные материалы: ламинат, паркетная доска – при нагревании свыше 25°С, начинают выделять токсичные испарения формальдегида.

Большинство производителей отопительной техники учитывают необходимость в одновременном использовании двух отопительных контуров с разной интенсивностью нагрева, предоставляя покупателям котлы с возможностью подключения радиаторов отопления и теплых полов.

Варианты устройства деревянного пола с водяным подогревом

Существует несколько вариантов обустройства теплых полов в деревянном доме. Выбор метода укладки выбирается в зависимости от технических характеристик здания.

Распространенными методами монтажа являются:

  • Маты – представляют готовые конструкции с пазами для укладки водяного контура. Уложить маты можно на ровное основание пола. Для этого предварительно подравнивают поверхность с помощью настила из фанеры или QSB – плиты. Пол модульного типа не требует использования цементных смесей. Сверху полипропиленовые трубы закрывают ЦСП, укладывают напольное покрытие.
  • Устройство теплых бетонных водяных полов поверх деревянных конструкций. Перед монтажом обеспечивают максимальную изоляцию деревянных элементов от влаги. Все работы проводят исключительно готовыми составами с коротким периодом высыхания.
  • Фрезерование деревянного пола для труб системы тёплого водяного пола. С помощью фрез машины вырезают выемки под прохождение трубопровода. Деревянное основание начинает выполнять функцию матов. В результате сокращаются расходы на комплектующие для пола. Недостатком фрезеровки является трудоемкость процесса. Но при наличии специализированного инструмента, длительность монтажа можно свести к минимуму.

Уложить водяные теплые полы на деревянный пол можно и другими методами. Существует следующий способ. В деревянном срубе попросту прокладывают трубопровод под лагами. Дощатый пол разбирается, укладывается водяной контур, после чего настил укладывается обратно.

Чтобы максимально обезопасить дерево от попадания влаги, водяной контур укладывают в специальном гофре. Гофра защищает от воздействия воды даже в случае образования протечек.

Как сделать водяные полы в деревянном доме

Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Практика показала, что оптимальным вариантом будет использование труб из полипропилена.

Выполняются монтажные работы следующим образом:

  • Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
  • Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
  • Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
  • В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
  • Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Максимальная длина водяного контура не должна превышать 70 м. Если для отапливаемой площади этого недостаточно, создаются так называемые зоны укладки водяных полов. Чтобы обеспечить равномерную подачу в каждый контур отопления, устанавливают водяной коллектор.

Какие напольные покрытия подойдут

Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

Традиционно используют следующие типы напольного покрытия:

  • Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.
  • Ламинат и паркетная доска – существует два типа укладки водяного отопления по деревянным полам: на маты или подготовленные штробы. Ламинат или паркет можно стелить независимо от способа проведения монтажных работ. Единственным недостатком напольного покрытия является невозможность нагрева поверхности свыше 25°С.
  • Обычная доска – можно также уложить водяной теплый пол по деревянным балкам своими руками, настелив над водяным контуром доски. Решение не требует серьезных материальных вложений. Выбирается этот способ, если нет возможности уменьшить расстояние до потолка. Впоследствии возможно дополнительно простелить линолеум или ламинат.

При условии соблюдения поэтапного плана монтажа, проблемы укладки по деревянным лагам отсутствуют. Чтобы избежать дальнейших сложностей во время эксплуатации, крайне важно сделать качественное утепление пола и гидроизоляцию помещения.

Какой инструмент потребуется для монтажа

Для монтажа водяного контура потребуется:

  1. Рулетка.
  2. Пластиковые трубы и фитинги.
  3. Набор слесарных и строительных инструментов.
  4. Шуруповерт.
  5. Фрез машина.


Монтаж бетонного водяного тёплого пола по деревянным перекрытиям, дополнительно потребует наличия:

  1. Перфоратора.
  2. Правила.
  3. Угловой шлифмашинки для разрезания арматуры.
  4. Строительного уровня.


Для работы с деревянными поверхностями пригодится набор фрез и свёрл, мощная дрель.

Каких ошибок надо избегать при монтаже

Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.

Система укладки труб не допускает следующих нарушений:

  • Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.
  • Отсутствие гидроизоляции – организация деревянных полов с водяным подогревом своими силами зачастую приводит к желанию сэкономить на расходных материалах. Следует запомнить, что хорошая изоляция деревянных поверхностей от воздействия влаги необходима в деревянном доме. Лучше всего не ограничиваться простыми мерами, а использовать дополнительные средства защиты: пропитки и защитную гофру для трубы.
  • Выбор отделочного материала – еще перед выбором метода монтажа теплых полов, следует предусмотреть, каким именно материалом будет облицовываться поверхность. От этого зависит максимальная температура нагрева и этапы работ.


Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.

система водяного теплого пола, теплый пол Фотография, картинки, изображения и сток-фотография без роялти. Изображение 67107257.

Система водяного теплого пола, теплый пол Фотография, картинки, изображения и сток-фотография без роялти. Изображение 67107257.

система водяного теплого пола, теплые полы.Система ручного отопления с кондиционером, охлаждающей трубкой и водой, размещенная на полу в помещении со стеной в помещении. Абстрактная установка пола с системой отопления, водопроводами и воздуховодами. Внутри дома полы. Концепция изменения климата и обогрева почвы.

M L XL

Таблица размеров

Размер изображения Идеально подходит для
Ю Интернет и блоги, социальные сети и мобильные приложения.
м Брошюры и каталоги, журналы и открытки.
л Плакаты и баннеры для дома и улицы.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

3932 x 2621 пикселей | 33.3 см x 22,2 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

3932 x 2621 пикселей | 33,3 см x 22,2 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробуйте 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Полное руководство по системам теплого пола

Представьте, что вы в холодный день вышли из теплой постели или душа на теплый пол. Вот что произойдет, если у вас в доме установлен лучистый пол с подогревом.

Системы лучистого теплого пола нагревают предметы и людей в помещении непосредственно инфракрасным излучением. Такой способ обогрева намного эффективнее и комфортнее систем, обогревающих воздух; Благодаря теплу, исходящему от земли, температура в комнате будет более стабильной, без холодных пятен или сквозняков.

История лучистого теплого пола

Многие люди считают, что лучистые полы с подогревом - довольно новая концепция, но на самом деле это один из старейших способов обогрева дома. Системы лучистого теплого пола появились еще в 5000 году до нашей эры в Китае и Корее.

Изображение предоставлено Wikipedia.org

Примерно в третьем веке до нашей эры. Римляне начали совершенствовать эту систему, создав слои плитки, бетона и дополнительный слой плитки, который поднимался на столбах, что позволяло нагретому воздуху циркулировать более свободно.

Однако эта система исчезла вместе с Римом и возродилась только в 17 веке в Европе, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к одним из первых исследований того, как работает лучистая теплопередача.

Лучистое отопление впервые появилось в США во время гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток.В 1907 году было обнаружено, что небольшие трубы с горячей водой можно заделать в бетон или штукатурку, и этот процесс начал применяться.

Однако до тех пор, пока Фрэнк Ллойд Райт не начал понимать преимущества системы, она стала широко использоваться.

Концепция теплого пола

Изображение предоставлено: Семинар по устойчивому развитию

Концепция системы заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете ощущать тепло от горелки на плите на расстоянии от нескольких дюймов до футов.Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества лучистого теплого пола

Кредит изображения: Watts.com

Системы лучистого теплого пола имеют много преимуществ для домовладельца. Поскольку вы не нагреваете воздух, температура в комнате будет более стабильной от пола до потолка, поскольку тепло не уходит из холодных участков на землю.

Вы будете чувствовать себя более комфортно в комнате с лучистым подогревом пола, и во многих случаях оно потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже.Он подходит для различных типов полов, поэтому не умаляет красоту вашего дома.

А поскольку воздух не проходит через воздуховоды, в вашем доме циркулирует меньше аллергенов. Его также легко запустить, он совершенно бесшумный и довольно простой в установке.

Ключевые компоненты систем теплого пола

Кредит изображения: ThisOldHouse

В зависимости от типа системы, которую вы выбираете, есть только несколько ключевых компонентов, которые необходимы для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, - это водонагреватель или бойлер, трубы в полу, которые обычно сделаны из труб PEX, и водопроводный коллектор, включая все необходимые клапаны и фитинги, по которым горячая вода подается от бойлера к пол.

Для электрических систем вам понадобится коврик для пола с подогревом, который подключается к электрической панели вашего дома, и во всех системах вам понадобится термостат для управления системой и обогревом.

Типы установки излучающего теплого пола

Существует два основных стиля установки лучистого теплого пола - «влажный» и «сухой».

Обе системы могут использовать либо гидравлическую, либо электрическую энергию для обогрева пола. Название установки связано с тем, как проложены трубы или электрические провода.

Схема влажной установки
Изображение предоставлено: Колледж Земли и минералов Пенсильвании.

В мокрой системе трубы или провода заделаны в бетон или другой материал, который может легко передавать тепло.

Это называется влажной системой, потому что провода или трубки помещаются во влажный материал; как только материал застынет, пол станет сухим, даже если вы используете метод водяного отопления.

Схема сухой установки
Изображение предоставлено Университетом Земли и минералов Пенсильвании.

В сухой системе трубы или кабели помещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода обеспечат эффективный и постоянный нагрев, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете обогреватель, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплых полах

Кредит изображения: ConcreteNetwork.com

Хотя лучистое отопление существует уже тысячи лет, многие люди до сих пор считают его новой технологией, что, в свою очередь, привело к появлению нескольких мифов и заблуждений, связанных с ним.

Первый - сколько ему лет, и большинство людей считают, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что он нагревает только пол, а не ваш дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного отопления; Большинство систем лучистого отопления равномерно обогреют весь ваш дом.

Третий миф связан с повышением температуры; многие думают, что это означает, что система не работает.

Но на самом деле это горячий воздух, который поднимается вверх, поэтому в системе с принудительной подачей горячего воздуха у вас будет различная температура в комнате, поскольку воздух нагревается, поднимается, охлаждается и снова падает. В комнатах с теплым полом всегда остается тепло.

Многие люди также считают, что системы работают долго и не очень точны.

Большинство систем можно использовать для быстрого нагрева, однако при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и где оно нужно.

Теплый пол в сравнении с другими источниками лучистого отопления

Пол - не единственное место, где можно установить систему лучистого отопления. Их также можно разместить на стенах и потолке.

Теплый пол с подогревом, вероятно, является наиболее эффективным методом, поскольку в жилом помещении тепло распределяется равномерно.

Изображение предоставлено: BTL Property

Излучающие панели можно устанавливать на стены для обогрева небольших помещений. Они, как правило, менее эффективны, чем полы или потолки, потому что им сложно покрыть большие пространства.

Однако лучистые потолки часто могут быть даже более эффективными, чем лучистые полы, и поскольку поднимается только горячий воздух, а не сам нагревается, лучистый потолок может создать очень комфортную комнату, не нарушая при этом существующий пол.

Типы систем лучистого теплого пола

Следует рассмотреть три различных типа систем лучистого теплого пола. У каждого есть свои особенности, которые могут сделать его лучше или хуже для вашего дома.

1.Система лучистого теплого пола с воздушным подогревом

Системы с воздушным обогревом - это старейший тип лучистого тепла, который впервые был использован в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому встречаются реже. Вместо того, чтобы качать воздух прямо под ваш пол, нагретый воздух циркулирует по ряду трубок, подобно тому, как используется вода.

Разница в том, что воздух легче, и его легче проталкивать через трубки, поэтому это может быть более быстрая система.

Изображение предоставлено EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы проталкивать воздух через воздуховоды к вентиляционным отверстиям, он будет проталкивать воздух через воздуховоды или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться сложной задачей. Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, они в целом занимают меньше места; вам не нужна большая печь или бойлер.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее нужно устанавливать с помощью влажной установки.Обогреватели размещены в ящиках внутри бетона и могут быть размещены в любом месте для облегчения доступа. При необходимости это может упростить техническое обслуживание и ремонт.

Полы с воздушным подогревом могут использоваться во всех типах зданий и со всеми полами, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон.

Они могут быть установлены либо в несущую плиту на уровне грунта, либо в системе подвесного пола.

При установке плиты грунт выравнивается, затем покрывается слоем полистирола.Затем он используется для удержания печных ящиков, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем бетонную кладку заливают обычным способом создания плиты. Отверждение начинается через 3 дня, а весь процесс занимает примерно 3 недели.

Модернизация возможна, но все же требует использования заливного бетона, мокрой установки. Сухая установка может быть невозможна с этим типом системы.

Затраты на систему теплого пола с воздушным подогревом Кредит изображения: Ecohome.net

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично гидравлическим системам. Сюда не входит стоимость настила, установленного над воздуховодами, или стоимость бетонной плиты.

Многие люди предпочитают использовать частичную систему солнечных панелей, чтобы компенсировать эксплуатационные расходы, поскольку они могут быть выше с этим типом системы; Стоимость установки не включает установку солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и комбинируете ли вы это с солнечными панелями.

В большинстве случаев вы сэкономите не менее 10% на счетах за электроэнергию.

Распространенные проблемы с системой теплого пола с подогревом воздуха

Самая распространенная проблема с системами этого типа - воздуховоды. Большинство воздуховодов со временем подвергаются коррозии внутри бетона, что приводит к проблемам в будущем.

Только одна компания в настоящее время производит воздуховоды неагрессивной формы, которые могут использоваться в системах этого типа без постоянных проблем.Бетон должен полностью затвердеть, прежде чем система может быть активирована для обеспечения успеха.

Эту систему нельзя устанавливать всухую, что может быть проблематичным при установке на втором этаже и установке без перекрытия.

Воздух не может удерживать столько тепла, как вода, поэтому они, как правило, не так эффективны в целом и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с воздушным подогревом в коммерческих и промышленных помещениях
Кредит изображения: EcoHome.net

Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа системы в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы теплых полов с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов повседневного спроса, офисных зданий, школ и промышленных зданий любого типа.

2.

Электронная система водяного отопления Изображение предоставлено: TheSpruce.com

В системе электронного лучистого теплого пола провода или кабели, а иногда и маты в небольших помещениях, прокладываются либо влажным, либо сухим способом под полом. Провода напрямую подключены к электричеству в доме, а пол регулируется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента - мата или проводов - и термостата.

В небольших помещениях маты, заделанные проволокой, можно укладывать в тонкий слой раствора, обрезая маты по площади. В больших помещениях сами провода обычно закручиваются петлей на расстоянии около 3 дюймов друг от друга по всему пространству, а также заделаны тонким слоем раствора.

В системе используется тип теплопроводящего пластика, который помогает передавать тепло от кабелей на этаж выше.

Системы электрического лучистого теплого пола часто немного быстрее в использовании, поскольку кабели начинают вырабатывать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать ее через систему.

Их можно без проблем установить под любым напольным покрытием, а кабели тонкие, поэтому они не поднимают пол так, как это сделала бы более толстая система.

Однако электрические системы лучистого отопления более дороги как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, они часто могут использоваться как форма дополнительного обогрева.

Стоимость систем электрического лучистого отопления

Существует несколько типов систем электрического теплого пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, что вы выберете.Однако вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы все равно сэкономите от 10% до 20% на средней стоимости электроэнергии для печей с принудительным нагревом воздуха просто потому, что эта система настолько эффективна при обогреве помещения; при этом не теряется ни тепло, ни энергия.

Типы и установка систем электрического теплого пола

Хотя различные системы в основном работают одинаково, они могут быть разных типов.Это могут быть сетчатые маты, твердые маты и свободные провода, а также инфракрасный обогреватель. Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.

Вся система упакована между двумя слоями тонкой пластиковой пленки. Этот тип системы является наиболее эффективным из четырех.

Применение систем электрического теплого пола в коммерческих и промышленных целях

Электрический излучающий теплый пол часто используется в коммерческих и промышленных целях.Различные типы ковриков или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и небольшие площади.

Универсальность установки, позволяющая проводить как влажную, так и сухую установку, а также всевозможные модификации, означает, что ее можно установить очень быстро и практически сразу же начать использовать, что делает ее хорошим выбором для больших зданий, в которых могут быть отдельные офисы. нагревать и контролировать.

3.

Система водяного теплого пола Кредит изображения: PlumberMag.com

Гидравлический лучистый пол с подогревом использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб из PEX, которые проложены под полом при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает пол наверху. Система полностью закрыта, что позволяет воде течь по петле или по открытой системе.

Этот тип системы может быть установлен под любым напольным покрытием и при этом очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительным нагревом, что позволяет сэкономить до 30% на счетах за электроэнергию. Доступны различные типы установок, поэтому его можно модернизировать или установить заново.

Типы систем водяного теплого пола Изображение предоставлено: HydronicHeatingDaikobi

По существу, существует два разных метода использования водяных систем водяного отопления полов - открытый или закрытый.В процессе с открытым контуром вода забирается из источника, такого как колодец, нагревается и однократно прокачивается через систему перед сбросом.

В закрытой системе теплообменник постоянно нагревает воду, которая циркулирует по полу. В этом типе системы вода содержится, поэтому меньше шансов на то, что что-то будет загрязнено или занесет в систему такие вещи, как бактерии.

Ключевые компоненты системы водяного теплого пола

Гидравлическая система довольно проста и состоит из источника тепла, трубок, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные обогреватели, солнечные водонагреватели или системы без резервуаров. Трубки почти всегда изготавливаются из полиэтиленгликолята, гибких трубок, которые не трескаются, не корродируют и не ломаются с течением времени.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система подвержена риску замерзания при низких температурах, когда она не используется.

В системах с замкнутым контуром необходим теплообменник, а для поддержания циркуляции воды по трубам необходим насос. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях системы водяного теплого пола.

Использование по назначению системы лучистого водяного отопления

Эту систему можно использовать как единственный источник тепла в вашем доме.Потребуется регулярное обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат на такое же высокое значение, как при использовании других источников тепла.

Процесс установки системы лучистого водяного отопления Изображение предоставлено: Nu-Heat

Процесс установки довольно прост и может быть выполнен как во влажном, так и в сухом виде. Котел подключается к водопроводному коллектору, ряду труб и клапанов, которые направляют воду на пол.Коллектор соединен с рядом труб, которые можно прокладывать петлей по полу на расстоянии примерно 3 дюйма друг от друга. При влажной укладке ее можно покрыть бетоном, а при сухой укладке - в полости между этажами.

Его можно установить под любым напольным покрытием, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера укладки, а также от того, является ли установка влажной или сухой; Для влажных укладок потребуется примерно 3 недели для отверждения, в то время как при сухих укладках верхний пол можно сразу положить и ввести в эксплуатацию в течение нескольких дней.

Стоимость Hydronic Radiant Floor

Стоимость установки гидронной системы одна из самых низких из трех. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут доходить до 14 долларов за фут для влажной установки. Сюда не входит стоимость чистового пола или бетона в случае мокрой укладки.

Эксплуатация системы более эффективна, чем другие виды отопления, и может сэкономить до 30% на счетах за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

Общие проблемы и способы их устранения в системах полов с водяным излучением Изображение предоставлено: Griffith Energy Services

Существует несколько проблем с большинством гидравлических систем, и наиболее распространенные проблемы связаны с клапанами и циркуляционными насосами. Их нужно время от времени ремонтировать или заменять.

Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды.Возможность выхода воздуха через определенные клапаны может помочь решить эту проблему.

Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

Применение систем водяного отопления в коммерческих и промышленных целях

Подобно другим формам лучистых полов в системах водяного отопления, системы водяного отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерное тепло по всему зданию при меньших затратах, поэтому они имеют смысл для более крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения.

Эти типы систем часто могут сделать его более удобным для сотрудников, а также для клиентов в розничных сетях, без горячих или холодных точек, с которыми нужно иметь дело.

Сделай сам из лучистого теплого пола

Хотя большинство домашних систем, использующих лучистое отопление, являются электрическими, можно установить небольшие секции водяного отопления, если вам удобно работать с водопроводом.

Некоторые компании пришлют вам комплект, который содержит все различные части и макет, который вы можете использовать для установки системы.

Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухих установок; «мокрые» установки и системы для всего дома следует доверить профессионалам.

Компании по производству полов с лучистым теплом, предлагающие продукцию и услуги по установке

Вот некоторые из компаний, которые обеспечивают установку полов с лучистым обогревом и первоклассную продукцию.

  • Radiantec - они производят и продают материалы для водяного отопления для вашего пола.Они работают с 1979 года и базируются в Линдонвилле, штат Вермонт.
  • NuHeat - они поставляют системы электрического лучистого отопления через нескольких дилеров в США. Их систему относительно легко установить на различные напольные покрытия, будь то ламинат или паркет.
  • Orbit Radiant Heating - еще один отличный поставщик электрических систем лучистого теплого пола. Предлагают системы отопления от Tech Series и Nexans. Вы можете перейти на их веб-сайт и заказать свою продукцию.Вы также можете запросить расценки на их веб-сайте через представителя службы поддержки.
  • WarmlyYours - WarmlyYours - одна из самых уважаемых компаний в области систем с подогревом полов. Они предоставляют всесторонние услуги, когда речь идет о полах с подогревом в жилых и коммерческих помещениях.

Типы лучистого тепла - электрическое и водяное

Фото: warmboard.com

Эта статья была представлена ​​вам компанией Warmboard. Факты и мнения принадлежат BobVila.com.

Наконец-то пришла весна. Но не позволяйте теплой погоде обмануть вас, заставив забыть о проблемах зимы. Если ваша система отопления не могла обеспечить вам комфорт в самые холодные месяцы, то в следующем году ничего не изменится - то есть, если вы не внесете в нее предварительные изменения.

Оценивая свою систему отопления, вентиляции и кондиционирования воздуха, вы легко можете определить, что ваши разочарования связаны с ограничениями производительности и высокими эксплуатационными расходами на традиционный принудительный воздух.Действительно, многие люди уже пришли к такому же выводу. Возможно, поэтому все большее число домовладельцев в той или иной форме выбирают лучистое отопление.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Типы систем лучистого отопления

Сегодня широко используются два основных типа технологий лучистого отопления, и вряд ли они могут быть более разными.

СИСТЕМЫ ЭЛЕКТРИЧЕСКОГО ИЗЛУЧЕНИЯ НАГРЕВА

Один тип излучающих систем основан на сети кабелей, проложенных между полом и черным полом.Электричество нагревает кабели, а кабели, в свою очередь, нагревают пол. Электрические системы идеально подходят для обеспечения дополнительного тепла в небольшом помещении, таком как холодная главная ванная комната, не в последнюю очередь потому, что они просты в установке и требуют относительно низких первоначальных затрат. Тем не менее, обогрев всего дома с помощью электрического лучистого тепла будет непомерно дорогим, учитывая, что такие установки полностью полагаются на электричество, которое, само собой разумеется, стоит недешево. По этой причине электрические лучистые системы можно считать роскошью комфорта, идеально подходящей для обогрева пола, но не дома.

СИСТЕМЫ ГИДРОННОГО ИЗЛУЧЕНИЯ

Другой тип - жидкостное лучистое тепло - работает совершенно по-другому. Путем циркуляции воды, нагретой котлом, по трубам под полом, гидронные системы обеспечивают экономичное отопление для всего дома и предлагают качественно иные возможности, чем принудительный воздух. В то время как системы с принудительной подачей воздуха нагревают непостоянно и неполно, жидкостное лучистое тепло обеспечивает всеобъемлющее тепло и обеспечивает постоянную температуру от одной стены к другой и от одной комнаты к другой.В конечном счете, электрическое лучистое тепло успешно используется в качестве дополнения, но гидронные системы конкурируют с традиционными системами для всего дома и превосходят их.

Фото: warmboard.com

Установка

Обычно электрические излучающие системы включают в себя три компонента - нагревательные кабели (часто вплетенные в пластмассовые маты), датчик температуры и термостат. Прокладка кабеля может быть делом своими руками, так как это в основном вопрос использования тонкого набора для крепления кабелей на черновом полу. Точно так же электромонтажные работы не требуют ничего, кроме базовых знаний, но лучше нанять электрика, если вы действительно не знаете, что делаете.В общем, если вы все равно планировали уложить новый пол, возможно, как часть реконструкции комнаты, то включение электрического излучающего мата, вероятно, лишь незначительно добавит к общему бюджету проекта.

Гидравлические системы, напротив, включают котел, насос и топливопроводы, а также панели, которые проходят под полом. Другими словами, гидронные системы значительно сложнее. По этой причине технические специалисты HVAC должны быть вовлечены с самого начала планирования до окончательной установки.Тем не менее производители активно работают над тем, чтобы сделать гидравлические системы более доступными. Например, Warmboard теперь предлагает линейку излучающих панелей, специально разработанных для модернизации. Эти более тонкие панели, имеющие толщину менее дюйма, облегчают установку в пределах любой существующей жилой конструкции.

Фото: warmboard.com

Энергоэффективность

Электрические излучающие системы обычно работают по таймеру. В противном случае они работают через термостат, который заставляет их активироваться всякий раз, когда температура пола достигает или опускается ниже определенного предварительно установленного минимума.В ограниченных приложениях электрические системы, как правило, не увеличивают счета за энергию. Но если бы электрическая система была установлена ​​по всему дому и использовалась в качестве основного источника тепла, это стоило бы целого состояния. Другими словами, электрические излучающие системы доступны по цене, пока они используются по назначению, в качестве средства обогрева пола, который в противном случае был бы неприятно холодным.

Гидравлические излучающие системы могут не только обогревать весь дом, но и делать это как минимум на 25 процентов эффективнее, чем приточный воздух.Такая эффективность во многом объясняется тем, что лучистое тепло не требует наличия воздуховодов. Общеизвестно, что воздуховоды с принудительной подачей воздуха подвержены утечкам, часто при транспортировке теряют достаточно тепла, что снижает общую эффективность системы на 50 процентов. Поскольку это бесканальное, лучистое тепло максимизирует экономию домовладельцев за счет минимизации, если не полного устранения, потерь тепла.

Фото: warmboard.com

Рабочие характеристики

Электрическое или водяное излучение обладает рядом неоспоримых преимуществ.Во-первых, в резком контрасте с ревом системы принудительной подачи воздуха, подобным реактивному двигателю, излучаемое тепло работает бесшумно. Кроме того, без вентиляционных отверстий в комнате или громоздких воздуховодов, занимающих много места, он остается в стороне, невидимым и никогда не мешает вашей схеме украшения. Наконец, что, пожалуй, лучше всего, лучистое тепло не влияет на качество воздуха в помещении. В то время как воздуховоды с принудительной подачей воздуха собирают и затем распределяют пыль по всему дому, когда система активируется, поскольку лучистое тепло работает без воздуховодов, оно также практически беспыльно, что делает его особенно привлекательным для тех, кто страдает аллергией, астмой или просто стремится поддерживать здоровье дом.

Несмотря на то, что у них много общего, электронные и водные излучающие системы так же различны, как яблоки и апельсины. Электрическое лучистое тепло может быть долгожданным дополнением к комнате, в которой основная система отопления (например, принудительная вентиляция) не может поддерживать комфортность. С другой стороны, водное лучистое тепло не только соответствует характеристикам традиционных систем для всего дома, но и превосходит их. Эта технология уже прижилась в Европе и Азии, и хотя она еще не получила широкого распространения в Соединенных Штатах, с каждым годом она становится все более популярной.Причина проста: системы водяного лучистого отопления сочетают в себе высокую эффективность и непревзойденный комфорт.

Найдите надежных местных профессионалов для любого домашнего проекта

+

Radiant Way Inc.

Интерфейс между вами и вашей системой отопления должен быть простым и интуитивно понятным. Мы используем термостаты Wi-Fi, которые без проблем обмениваются данными с нашей панелью управления и вашим смартфоном.

Мы планируем механическое пространство для размещения панели управления и источника тепла (водонагреватель или бойлер) как можно раньше в проекте.Мы консультируемся с подрядчиком, чтобы гарантировать, что механическое пространство будет соответствовать всем применимым требованиям кодекса, и что все специалисты знают, где разместить свои услуги.

Заводская панель управления экономит место. Панель управления обычно включает:

  • Высокоэффективные насосы с датчиком температуры

  • Автоматические значения зоны с функцией проверки насоса

  • Полностью изолированный теплообменник из нержавеющей стали

  • Удаление воздуха и расширительный бак

  • В сборе с прессовыми соединениями - без пайки

Водонагреватель - Используется в основном для комбинированных систем водяного лучистого отопления и может работать на природном газе или пропане.Мы предпочитаем использовать высокоэффективные водонагреватели для экономии энергии и увеличения продолжительности жизни. Для получения технических характеристик нажмите здесь.

Котел - Котлы традиционно используются в автономных системах. Для получения технических характеристик нажмите здесь.

Водонагреватель без резервуара - Мы не рекомендуем использовать водонагреватель без резервуара с системами водяного лучистого отопления.

Труба из PEX с кислородным барьером - Pex используется для напольной трубы и обратных линий подачи.Наши системы предварительно сбалансированы по конструкции, а линии подачи и возврата изолированы, что способствует повышению энергоэффективности всей системы.

Медный трубопровод - используется на панели управления и в механическом помещении для соединения с источником тепла. Мы используем пресс-фитинги только для обеспечения целостности системы и исключения опасности, связанной с открытым пламенем на стройплощадке.

Жидкость - Мы используем воду, обработанную ингибитором коррозии Fernox.

Насосы - Мы используем высокоэффективные термочувствительные насосы с регулируемой скоростью для экономии энергии для наших клиентов.В комбинированных системах мы используем насос из нержавеющей стали для подачи горячей воды через теплообменник из нержавеющей стали. Для получения технических характеристик нажмите здесь.

Теплообменники - В комбинированной системе мы используем теплообменник из нержавеющей стали для передачи тепла от водонагревателя к водяной системе лучистого отопления.

Зональные клапаны - Зональные клапаны регулируют поток нагретой воды в системе. В нашей системе предусмотрена автоматическая двухнедельная тренировка, чтобы клапаны и насосы оставались в рабочем состоянии.

Коллекторы - Коллекторы, которые мы используем, полнопроходные, чтобы увеличить поток воды на 22%. Мы предварительно балансируем систему на этапе проектирования, чтобы исключить балансировочные клапаны на коллекторах. Преимущество для застройщика и домовладельца заключается в том, что доступ к коллекторам больше не требуется в пределах жилой зоны дома.

Термостаты - Термостаты с поддержкой Wi-Fi определяют температуру окружающей среды в комнате и запускают или останавливают поток нагретой воды в зависимости от заданных значений, запрограммированных домовладельцем для максимального комфорта.Для получения технических характеристик нажмите здесь.

Верхняя плита - Верхняя плита представляет собой легкий бетонный продукт, который является самовыравнивающимся, теплопроводным и сохраняет 2-часовой предел огнестойкости со звукоизоляционными свойствами. Инженер должен рассчитать нагрузки, когда он используется на фальшивом деревянном черновом полу, так как он весит 15,5 фунтов. на квадратный фут на глубине 1 ½ дюйма.

Открытая система | | Теплый пол своими руками

Введение

В открытой системе используется один источник тепла, водонагреватель для бытового потребления, для обеспечения теплого пола и горячего водоснабжения.Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала прошла через пол. Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, поэтому не позволяйте компактным размерам вводить вас в заблуждение! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или тип необходимого вам источника топлива, пропан, природный газ, электрическая или масляная ... Компания Radiant Floor позаботится о вас !!!

Многозонная открытая система с электроприводом по запросу и расширительным баком для городского водоснабжения
Открытая система Схема потока воды с водонагревателем резервуарного типа
Еще один пример многозонной открытой системы с муниципальным резервуаром

Почему холодная вода поступает в систему отопления из бытового источника?

Вы заметите, что холодная вода из вашей бытовой сети попадает в водонагреватель по трубопроводу пола.Мы прокладываем водопроводную систему таким образом, чтобы никогда не было шансов, что застоявшаяся вода попадет в вашу бытовую систему. Пресная вода поступает в трубку каждый раз, когда вы используете горячую воду.

И хотя на первый взгляд кажется, что холодная вода будет охлаждать ваш пол, на самом деле этого не произойдет. Единственная холодная вода, которая может попасть в трубку, будет «подпиточной» водой вашего водонагревателя. Если в вашей бытовой системе не открыты клапаны горячей воды, излучающая система по существу «закрыта».Другими словами, холодная вода не может попасть в систему, если ей некуда течь…. Где-нибудь в доме открыт кран горячей воды. Без открытого клапана горячей воды только циркуляционный насос, питающий лучистую трубку, может нагнетать воду из водонагревателя в трубку и обратно, когда ваша зона требует тепла.

Итак, при использовании горячей воды холодная вода поступает в водонагреватель через пол. Это гарантирует, что пресная вода всегда течет через систему, даже летом. Имейте в виду, что горячая вода, вытесняемая холодной подпиточной водой, в конечном итоге попадает в водонагреватель, поэтому чистые потери энергии отсутствуют.А из-за большой тепловой массы пола небольшое количество холодной подпиточной воды, попадающей в трубопровод, не имеет возможности охладить пол… если, конечно, вы не приняли четырехчасовой душ. Это маловероятно. Также помните, что если термостат в зоне требует тепла одновременно с использованием горячей воды, тогда циркуляционный насос все равно будет перекачивать горячую воду по контурам, и в конечном итоге теплая вода будет поступать в трубки вместо холодный.

Кстати, один из самых простых и наименее дорогих способов защиты компонентов в открытых системах, не говоря уже о домашней сантехнике, - это использование фильтра для всего дома.Обычные кожухи канистрового типа можно приобрести в любом хозяйственном магазине, а фильтр на 20 микрон эффективно удаляет ил и другие частицы из поступающей в дом воды.

И пока мы говорим о воде, важно помнить, что все водопроводные системы, будь то для горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Минеральное содержание воды («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут повлиять на медные, гальванизированные или пластиковые компоненты в системах водоснабжения для дома, в том числе на трубы PEX.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора, в незначительной части случаев и характерные для муниципального водоснабжения, могли повредить трубы PEX. Это потенциально может повлиять на «открытые» излучающие системы, поставляемые муниципальными департаментами водоснабжения.

Итак, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высокой, чем обычно, степенью хлора (4 промилле), вы можете рассмотреть возможность использования «закрытой» системы отопления или системы отопления с «теплообменником».Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой по своему выбору (дистиллированной или родниковой водой или водой из какого-либо другого источника с низким содержанием минералов или без хлора).

Но если излучающие циркуляционные насосы работают, украдет ли пол горячую воду из моего душа?

Нет. Это потому, что наши циркуляционные насосы очень маломощные, несамовсасывающие. Они могут перемешивать воду вокруг излучающей системы, но они не могут конкурировать с обычным давлением воды в домашних условиях.В результате использование горячей воды для бытового потребления всегда имеет приоритет.

Примеры и схемы открытых систем
Четырехзонная открытая система с использованием водонагревателя по запросу
Четырехзонная открытая система с высокоэффективным водонагревателем Polaris.
Открытый первичный контур установлен в многозонной излучающей системе

Открытая 2-зонная система с первичным контуром И циркуляционный контур для ГВС.

Даже в больших излучающих системах большого объема можно использовать водонагреватель подходящего размера по запросу. На приведенной ниже схеме подробно описана конфигурация нашей «первичной / вторичной» системы водопровода в открытой системе (т.е. отопление и горячее водоснабжение от одного блока).

Схема первичного контура

Электрическая мультизональная открытая система по запросу
Газ по запросу многозонная система
Многозонная открытая система с использованием масляного нагревателя

Примеры многозонных систем с первичным контуром.

Открытая система для одной зоны «Radiant Ready»

Open Radiant Ready для водонагревателя резервуарного типа

На рисунке выше показаны несколько примеров наших открытых систем с одной зоной «Radiant Ready». Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, различные клапаны и датчики. Вся система проходит испытания на герметичность, и всего пять паяных соединений могут привязать ее к вашей системе.

Использование водонагревателя по запросу для открытой системы

За последние несколько лет водонагреватели по запросу превратились в необычные источники тепла. Они намного эффективнее (95%), чем водонагреватели резервуарного типа (75% или меньше для большинства моделей), они меньше, мощнее, вентилируются с трубкой из ПВХ и, что немаловажно, не страдают от «дежурного режима». потеря".

В отличие от водонагревателей резервуарного типа, блоки по запросу управляются компьютером и могут регулировать работу своих горелок в зависимости от температуры поступающей воды для максимального повышения эффективности.Они также оснащены встроенными цифровыми дисплеями, которые показывают количество галлонов в минуту, протекающих через устройство (полезно для диагностики), температуру воды на входе и выходе и даже мигают коды ошибок, когда что-то не так. Поднять или понизить температуру на выходе так же просто, как нажать кнопку.

Открытая система со схемой по требованию
Многозонная открытая система

На приведенной выше схеме подробно описаны все компоненты «открытой системы», за которой следует фотография, на которой показано, как система связана с зонным манифольдом.Горячая вода из блока по запросу поступает в смесительный клапан №1 (клапан слева), где она доводится до любой температуры, необходимой для пола. Горячая вода из нагревателя по запросу также поступает в смесительный клапан №2 (верхний клапан), поэтому горячая вода в домашнем хозяйстве может быть холоднее (или в некоторых случаях горячее), чем вода в полу. Такая конфигурация водопровода дает домовладельцу полный контроль над тепловой мощностью как для отопления помещений, так и для горячего водоснабжения.

На фото ниже показан другой вариант водонагревателя по требованию, но вместо газа в качестве топлива он использует электричество.Этот электрический агрегат специально разработан для излучающих полов, и в регионах страны (например, на северо-востоке Тихого океана), где тарифы на электроэнергию низкие (0,07 за кВт · ч или ниже), электрический обогреватель по запросу станет отличным источником тепла. .

Компания Radiant Floor также производит предварительно собранные системы с одной зоной «Radiant Ready» в 38 конфигурациях. На фото ниже представлена ​​модель Radiant Ready, специально разработанная для водонагревателя по запросу.

Radiant Ready разработан для систем по требованию
«Radiant Ready» для обогревателя по запросу

«Открытая» система с одной зоной Radiant Ready с использованием нагревателя по требованию

Насос ALPHA, «умный» радиационный циркуляционный насос

Стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов.Компания Radiant Floor будет внедрять циркуляционные насосы ALPHA в нашу излучающую систему, когда это возможно, чтобы наши клиенты могли сэкономить 50-75% на стоимости эксплуатации своих насосов.

Для получения дополнительной информации об удивительной серии ALPHA перейдите по этой ссылке: Alpha pump

Заполнение открытой системы

ЗАПОЛНЕНИЕ И ПРОДУВКА ОТКРЫТОЙ СИСТЕМЫ:
При недавно установленной открытой системе лучистого отопления первый запуск является наиболее важным, а удаление воздуха из вашей системы является обязательным. Воздух в вашей системе - НАИБОЛЬШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления.Перейдите по этой ссылке https://www.radiantcompany.com/system/opensystem/#Filling_the_Open_System Для получения сведений о хранении и очистке открытой системы, а также сведений об очистке / удалении фильтра водонагревателя по запросу. Выключите или отключите электропитание водонагревателя, чтобы не тратить горячую воду во время этого процесса .

Помните, что простое открытие приспособления для горячего водоснабжения в любом месте дома приведет к вытеснению воды через зону. Однако открытие сливного клапана котла вправо / над смесительным клапаном / термометром является наиболее удобным и обеспечивает лучший поток.

Если ваша зона Radiant имеет несколько контуров трубок, каждый контур будет иметь шаровой клапан на стороне подачи коллектора контура, закройте все контуры зоны № 1, кроме первого, и направьте воду в этот первый контур. После продувки контура №1 закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждого контура для всей зоны.

Примеры коллекторов контура: (настенный монтаж и версия в коробке):

Одно важное замечание: насос никогда не должен быть горячее, чем жидкость, циркулирующая в нем.Это указывает на нагрузку на насос, превышение скорости вращения двигателя насоса из-за нехватки жидкости (воздуха) или из-за ограниченной циркуляции (или сдерживания) якоря электродвигателя. Это можно удалить, удалив любые частицы, которые могут застрять в крыльчатке внутри корпуса насоса и т. Д. Шумный насос обычно означает, что в системе присутствует воздух, и его необходимо удалить.

Для наших систем лучистого отопления не требуется много технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе.Это может потребоваться повторить несколько раз, особенно при запуске! Щелкните ссылку https://www.radiantcompany.com/system/opensystem/ и прокрутите вниз более половины страницы, чтобы просмотреть короткое видео о том, как это делается.

Размещение / снятие фильтра водонагревателя по запросу:

Когда горячая вода забирается из водонагревателя (по запросу или из резервуара), холодная вода поступает на ее замену. Но вместо того, чтобы идти непосредственно к водонагревателю, в открытой излучающей системе эта свежая подпиточная вода сначала проходит через излучающую трубку.Это исключает любую возможность застоя в системе, но при этом не оказывает вредного воздействия на систему отопления. Таким образом, в результате такой конфигурации водопровода только горячая сторона вашей домашней системы может удалять воздух из недавно установленной излучающей трубки.

Это делает заполнение открытой системы проще, чем заполнение закрытой системы, потому что нет необходимости в шлангах, коммунальных насосах или ведрах с предварительно приготовленным антифризом.

Но вы все равно хотите следовать той же процедуре, что и для закрытой системы, то есть заполнять открытую систему по одной зоне за раз, по одному контуру за раз.

Любой посторонний воздух, остающийся в системе, со временем будет удален естественным путем за счет обычного ежедневного использования горячей воды в доме.

Также имейте в виду, что если вы используете новый водонагреватель резервуарного типа, он будет заполнен воздухом. Ожидайте, что процесс продувки продлится несколько минут, потому что вы заполняете как пустую трубку, так и очень большой резервуар.

Открытые системы являются частью домашней водопроводной системы. Они работают при том же давлении, что и домашняя подача, обычно от 40 до 60 фунтов на квадратный дюйм.

Запорные клапаны

Запорные клапаны

Мы называем различные клапаны на фотографии выше «запорные клапаны». Два клапана, которые выглядят как насадки для шлангов, являются стоками котла. Один из сливного котла расположен на верхний (горячий «Out») трубы чуть ниже стандартный запорного клапана. Слива котла на нижней трубе (холодный / возврат «в») как раз над вторым запорным клапаном.

Эти стопорные клапаны позволяют домовладельцу «промывать» водонагреватель Takagi по требованию чистым белым уксусом в рамках программы периодического технического обслуживания, особенно в регионах с очень жесткой водой.Уксус имеет слабую кислоту и разрушает минеральные отложения, которые могли образоваться в теплообменниках Takagi.

Процедура, которую следует выполнять один раз в год или, в случае очень жесткой воды, каждые 6 месяцев, выглядит следующим образом:

1. Закройте оба запорных клапана.
2. Присоедините короткий шланг стиральной машины к сливу каждого бойлера.
3. Налейте 2-3 галлона чистого белого уксуса в чистое ведро на 5 галлонов.
4.Подсоедините шланг от «горячей» (от Takagi) линии к погружному отстойнику или коммунальному насосу.
5. Протяните шланг от «холодной» (по направлению к Такаги) линии в 5-галлонное ведро.

Когда насос работает, он будет подавать уксус на ВЫХОДНОЙ порт водонагревателя и ВЫХОДИТ на входной порт, эффективно промывая теплообменники. Позвольте уксусу циркулировать таким образом в течение нескольких минут. В качестве альтернативы вы можете закачать уксус в обогреватель, закрыть оба запорных клапана и дать уксусу постоять в теплообменниках в течение часа или двух.

Наконец, замените уксус пресной водой и промойте нагреватель в течение 60 секунд.

Не забудьте открыть запорные краны в конце этой процедуры.

Циркуляционная петля

Циркуляционная петля

В домах с большой планировкой этажей источник тепла часто находится на большом расстоянии от устройств горячего водоснабжения. Пятьдесят, восемьдесят, даже сто футов медной трубы 1/2 или 3/4 дюйма или трубки PEX могут отделить пользователя от водонагревателя. В крайних случаях несколько галлонов воды уходит в канализацию до того, как поступит горячая вода, не говоря уже о долгом ожидании.

Циркуляционный контур решает эту проблему за счет непрерывной циркуляции горячей воды между пользователем и источником тепла. Затем один или несколько устройств для горячего водоснабжения ответвляются от основного контура, и горячая вода становится, по сути, мгновенно доступной.

Краткое руководство для многозонной системы (с расширительным баком ~ индивидуальное размещение)
Многозонная система с циркуляционным контуром

Но конечно это чудо потребляет энергию.Для циркуляции требуется небольшой насос (около 80 Вт), а сам контур может излучать значительное количество тепловой энергии в окружающий воздух, если он не изолирован должным образом. В идеале таймер активирует контур (насос) только в периоды значительного потребления горячей воды, например, несколько часов утром и несколько часов ночью.

Уличные дровяные котлы с открытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением.Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть стандартный уличный дровяной котел, следующая схема может оказаться очень полезной.

«Открытая» конфигурация, используемая со стандартным дровяным котлом для установки вне помещений

Теплообменник необходим в этой системе, потому что вода в дровяном котле химически обработана антикоррозийным средством.В результате котловая вода ни в коем случае не должна контактировать с питьевой водой в накопительном / резервном баке. Также имейте в виду, что, если дровяной котел не является многотопливной системой (например, пропановая или масляная горелка срабатывает, когда дрова сгорают), резервный бак должен быть источником тепла, достаточно мощным, чтобы покрыть общую мощность дома. горячая вода и отопление.

На этой фотографии показана сторона теплообменника открытой системы с дровяным котлом

Изолированные трубопроводы подачи и возврата от дровяного котла (черная труба Ecoflex) входят в помещение через отверстие в плите.Циркуляционный насос из чугуна (внизу слева) отправляет горячую жидкость в верхний левый вход теплообменника. Встроенный термометр показывает точную температуру, поступающую в теплообменник. Из нижнего левого выхода теплообменника вода возвращается в котел.

Обратите внимание на «существующий комплект для заполнения системы», подключенный к возвратной линии. Эти клапаны облегчают наполнение или опорожнение котла при необходимости.

Второй циркуляционный насос из нержавеющей стали установлен на стороне бытового потребления / отопления теплообменника (верхний правый снимок).Датчик на накопительном баке , , возврат, , , контролирует температуру в баке. Когда температура в баке опускается ниже 140 градусов, включается насос из нержавеющей стали, и тепло отбирается из теплообменника.

Другой вариант темы дровяного котла - это змеевик для горячей воды для бытового потребления внутри самого котла. Некоторые марки бойлеров предлагают эту функцию, и, если в котел постоянно подается дрова, отдельный резервуар для горячей воды бытового потребления не требуется.

Открытая система с солнечной привязкой

Рост цен на ископаемое топливо вдохновил многих домовладельцев инвестировать в технологии возобновляемой энергии, такие как солнечная. На схеме ниже показано, как солнечная тепловая батарея может взаимодействовать с открытой излучающей системой.

В этом баке используются два внутренних теплообменника для нагрева воды для «открытой» излучающей системы.

В резервуарах с двумя змеевиками в основном две закрытые системы окружены питьевой водой. В идеале нижний (солнечный) змеевик нагревает бак до приемлемой температуры, а горячая вода отбирается по мере необходимости для бытовых и отопительных целей.Пресная вода поступает в резервуар прямо пропорционально количеству забираемой горячей воды для бытового потребления . Очевидно, что когда горячая вода забирается из резервуара для лучистого отопления , она просто возвращается в резервуар для повторного нагрева.

Так как солнечная энергия, особенно весной, летом и осенью, может нагреть резервуар почти до кипения, смесительный клапан стабилизирует потенциально обжигающую воду до безопасного уровня.

С другой стороны, если период пасмурной погоды или отсутствия доступного солнца (также называемого зимой) не позволяет солнечной батарее нагреть резервуар до желаемой температуры, модуль Takagi on-demand (резервный) нагревает верхний змеевик. с использованием стандартного ископаемого топлива.В любом случае, горячая вода всегда доступна для бытовых нужд или лучистого отопления.

Кроме того, поскольку эта конфигурация в основном представляет собой две закрытые (непитьевые и / или незамерзающие) системы, соединенные с чистой питьевой водой, компоненты, необходимые в любой закрытой системе, включены в этот пакет, например расширительный бак, воздухоотделитель, наполнитель / сливные клапаны и др.

Добавление закрытой зоны защиты от замерзания или зоны таяния снега в коллектор открытой системы

Использование зонного коллектора для питания теплообменника

Говоря о закрытых системах, связанных с «открытыми» системами, некоторые излучающие системы требуют использования антифриза.Примеры: тающий снег с проезжей части, пешеходных дорожек и лестниц; обогрев удаленных зданий, таких как мастерские и теплицы, по подземным, изолированным линиям… ..или, в основном, для любых отопительных задач , требующих защиты от замерзания . Очевидно, что эти зоны не могут смешиваться с питьевой водой открытой системы.

Обычно ради эффективности (нагревание с помощью антифриза на 15% менее эффективно, чем с использованием чистой воды), вы не хотите, чтобы вся ваша излучающая система использовала незамерзание только потому, что он может понадобиться одной или двум зонам.Решением является теплообменник, обогреваемый одной ногой зонного коллектора открытой системы (, см. Схему выше). Теплообменник передает тепло от питьевой воды антифризу, не смешивая две жидкости.

Система снеготаяния проезжей части и парковки

Обратите внимание на изолирующую пену XPS (экструдированный полистирол) под трубой и, что не менее важно, вертикальные куски пенопласта по краям будущей плиты.Во всех областях применения лучистого отопления, особенно в энергоемких областях, таких как таяние снега и льда, крайне важно удерживать тепло и направлять его на выполнение своей основной задачи. В этом случае таяние снега с бетонной подъездной дороги и не тратить драгоценное тепло на землю ниже и вдоль кромок плиты стоит высоких затрат на обильную изоляцию.

Несколько источников тепла, подключенных к открытой системе

Удивительно, насколько многоуровневыми могут быть некоторые системы отопления.В своем стремлении к максимальной эффективности, результативности и универсальности некоторые заказчики объединяют до трех различных источников тепла (в данном случае, солнечную, деревянную и газовую) в единую систему. На следующей схеме показано, как это можно сделать.

Обратите внимание также, как излучатель тепла «высокой» температуры (фанкойл или радиатор плинтуса) может взаимодействовать с излучателем «низкой» температуры (излучающий пол) посредством стратегического размещения смесительного клапана. А поскольку это открытая система, также предоставляется горячая вода.

Открытая система с тройными источниками тепла

Под полом с подогревом - Extreme How To

Это простой факт - тепло идет вверх. Учитывая это, кажется, что наиболее эффективной системой обогрева будет пол. Новые продукты, доступные сегодня, позволяют полу обеспечивать очень эффективное тепло. И не думайте, что лучистый пол с подогревом - это что-то новое. Вероятно, это один из старейших известных методов центрального отопления. Римляне разводили огонь под жилым помещением, и тепло от огня проходило через проходы или каналы под полом.Европейские короли и королевы использовали подобную систему в «темные века» для обогрева своих замков. Горячая вода была одной из первых «современных» систем отопления. Еще в 1942 году американская компания начала испытания и эксперименты с лучистым теплом для жилых помещений. После Второй мировой войны эту технику использовали в ряде крупных жилых домов. Металлические трубы первых блоков, установленные в наспех возведенных в то время бетонных плитах, быстро пришли в негодность. А медные, стальные и кованые трубы с годами испортились, когда их поместили в бетонную плиту.

Сегодняшняя технология производства пластмасс позволила получить продукты, которые устраняют проблемы ранее существовавших систем лучистого отопления. В процессе сшивания пластика образуются трубки, которые очень прочны при высоких температурах и высоких давлениях, а гибкость пластика позволяет ему двигаться естественным образом и оседать, как в доме, без утечек или других повреждений.

В отличие от плинтуса с горячей водой или принудительной вентиляции, система лучистого теплого пола нагревает предметы, а не только воздух в комнате.Поскольку каждое здание, независимо от того, насколько хорошо изолировано, постоянно теряет тепло наружу, обычные системы отопления работают, чтобы восполнить эту потерю. Наши тела теряют тепло из-за более холодных объектов вокруг нас. Нам холодно из-за этой потери тепла. Поскольку тепло всегда течет в сторону холода, если вы стоите рядом с объектом, который холоднее вашего тела, этот объект будет отбирать тепло тела.

Система лучистого теплого пола не нагревает воздух напрямую, как плинтус или система принудительной вентиляции.Скорее, лучистая система нагревает пол, стул, диван, столы и так далее, и это замедляет скорость, с которой ваше тело отдает тепло этим объектам. Результат - общее равномерное ощущение тепла и комфорта.

Интересно, что температура воздуха в комнате может быть значительно ниже, если ваше тело находится в комнате, полной теплых предметов. Фактически, многие люди, использующие лучистое тепло, понижают свои термостаты до 65 градусов и по-прежнему чувствуют себя более комфортно, чем с плинтусом или системой принудительной вентиляции, установленной на 70-72 градуса.Важно отметить, что в плинтусе или системе принудительной вентиляции самый теплый воздух находится у потолка, а самый холодный - у пола. Это, конечно, неэффективно. Система сияния, которая обеспечивает теплые ноги и более прохладную голову, более здоровая и комфортная.

Системы лучистого теплого пола могут быть водяными, с циркуляцией воды по трубам, встроенным в пол, или электрическими, использующими электрические тепловые кабели под напольным покрытием. Последнее доступно только для определенных напольных покрытий, а гидронное - нет.

Большинство систем водяных полов разделены на отдельные зоны нагрева. (Изображение любезно предоставлено Uponor Wirsbo)

Гидравлические системы

Системы

Hydronic, такие как системы Radiant Floor Company, используют теплую воду, чтобы превратить ваш пол в большой радиатор, который рассылает волны лучистой энергии во всех направлениях, согревая все в комнате.

Способы нагрева воды столь же разнообразны, как и ваша фантазия.Солнечные панели, котлы на жидком топливе и газе, водонагреватели, котлы на дровах, геотермальные и электрические - все это жизнеспособные методы нагрева воды для системы водяного водяного пола. Затем вода подается по трубке с помощью циркуляционного насоса. Дополнительные материалы, такие как коллекторы, смесительные клапаны, расширительные баки и термостатические регуляторы, встроены в систему для точной настройки тепла для оптимального комфорта.

Перед установкой в ​​вашем доме какой-либо излучающей системы подрядчик или поставщик системы должны выполнить расчет теплопотерь.Это делается путем определения количества тепла, которое ваш дом потеряет в самый холодный день года в вашем районе. Эти тепловые потери выражаются в британских тепловых единицах или британских тепловых единицах. Затем поставщик или подрядчик проектирует систему таким образом, чтобы тепловая мощность от излучаемого пола превышала тепловые потери из дома. Это достигается за счет комбинации расстояния между трубками и температуры воды.

Высокотехнологичный сшитый полиэтилен сегодня используется в качестве шлангов для горячей воды.Кроме того, коллекторы и циркуляторы используются для точной настройки системы и направления воды в различные зоны.

По словам сотрудников компании Radiant Floor, «лучистые полы с подогревом - один из наиболее быстрорастущих сегментов рынка жилья, который растет со скоростью от 25 до 30 процентов в год. В новых домах, спроектированных по индивидуальному заказу, это наиболее часто используемая система отопления. Даже домовладельцы, занимающиеся ремонтом, по возможности используют лучистые. Конечно, единственная вещь, которую Radiant не может сделать (по крайней мере, с нынешними технологиями), - это обеспечить кондиционирование воздуха.Если вы живете в районе, где требуется кондиционирование воздуха, тогда вместе с излучающей системой устанавливается система кондиционирования без компонента печи ».

Три гидронных метода

В лучистом напольном отоплении используются три основных гидравлических метода. В открытой системе используется один источник тепла - водонагреватель для бытового потребления - для обеспечения теплого пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала прошла через пол.Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

Существует два различных типа лучистого отопления для пола. Первый - это гидроника, использующая горячую воду, подаваемую по трубам в пол или под полом. (Изображение любезно предоставлено Uponor Wirsbo)

В закрытой системе для теплого пола используется специальный источник тепла.Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре. Нет подключения к бытовому водопроводу. Основное преимущество этой системы состоит в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если проблема заключается в защите от замерзания, тогда хорошая идея - закрыть систему с антифризом. Обратной стороной этого типа системы является необходимость использования двух источников тепла.

Доступны три типа гидравлических систем. Первая - это открытая система, в которой используется водонагреватель, используемый для горячего водоснабжения.

Все водонагреватели расходуют тепловую энергию, даже если горелка выключена, а агрегат простаивает между циклами нагрева. Устройство, предназначенное для обогрева пола, расходует тепло только в зимние месяцы, однако потери в режиме ожидания в течение шести месяцев в году могут увеличиваться. При рассмотрении этих систем основным источником тепла является водонагреватель, хотя в некоторых случаях возможен вариант использования солнечной энергии.В любом случае, температура воды, протекающей по трубке, должна составлять от 120 до 135 градусов по Фаренгейту. Важно, чтобы подогреватель горячей воды соответствовал работе. Пока ваши потребности в горячей воде и обогреве помещения составляют менее 300 000 БТЕ, водонагреватель для бытового потребления справится с этой задачей. Некоторые из них специально разработаны для отопления жилых помещений и помещений. До недавнего времени КПД многих водонагревателей составлял всего 60 процентов. Это означает, что 40 процентов вашего топлива попадает в дымоход.Лучше всего приобрести лучший водонагреватель с максимальной эффективностью, который вы можете себе позволить, и размер его будет соответствовать вашим потребностям в отоплении.

Другая система - лучистое зональное отопление с существующим котлом с использованием плинтуса или чугунных радиаторов. (диаграммы любезно предоставлены компанией Radiant Floor)

Третий тип системы включает соединение теплых полов или «зон» с существующим плинтусом с горячей водой или чугунной радиаторной системой. Во многих случаях установки этого типа источником тепла для воды является бойлер, а не нагреватель горячей воды.Бойлеры нагревают более эффективно, потому что они нагревают небольшое количество воды до очень высоких температур и нагреваются довольно быстро.

Гидравлическая система, установленная в бетонной плите, вероятно, является наиболее эффективным методом обогрева пола. (Изображение любезно предоставлено Uponor Wirsbo)

Если отапливаемая область не очень мала, она, скорее всего, будет разбита на несколько «зон». Зона - это любая область, управляемая одним термостатом и снабжаемая одним циркуляционным насосом.Зона может состоять из множества «контуров» или петель труб или может быть одним контуром. Длина контура не должна превышать 400 футов труб, но зона может содержать любое количество контуров. Как правило, важно свести зонирование к минимуму, и нет ничего плохого в том, чтобы рассматривать весь этаж или этаж как одну зону. Если у вас двухэтажный дом, у вас будет минимум две зоны.

Минимальное зонирование, но зонирование целых участков пола - лучший выбор, потому что лучистое отопление очень равномерное.Например, если у вас есть блок из редко используемых спален, у них должна быть своя зона. Также многие люди предпочитают, чтобы в главной спальне было прохладнее, чем в остальной части дома. Это легко сделать с помощью зонального обогрева пола. С другой стороны, если у вас есть солнечная комната или большая комната с большим количеством стекла и она зонирована с другими комнатами, независимо от того, находится ли термостат в этой комнате или в другой комнате, он не будет обеспечивать комфортное отопление для разных комнат.

Гидравлическая установка

Водяное лучистое отопление можно использовать в нескольких различных строительных приложениях.Установка излучающих труб внутри бетонной плиты либо «на уровне», либо на несколько футов ниже уровня земли как часть полного фундамента, вероятно, является самым простым, наиболее эффективным и высокопроизводительным применением науки. Тепловые преимущества непревзойденные. Фактически, любая бетонная заливка здания должна содержать излучающие трубы, даже если у вас нет ближайших планов по обогреву помещения. Трубки и коллектор относительно недороги, а механические компоненты могут быть добавлены даже спустя годы.

Альтернативой установке плиты на грунте является «подвесная плита», и по своим тепловым характеристикам она может конкурировать с плитой на грунте.Подвесная плита включает песок, цемент или гипсокрит для хранения и рассеивания тепловой энергии. Обратной стороной является дополнительный вес пола, возможная потеря высоты и (особенно при модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов.

Третий метод - установка радиационных трубок на плате. Это работает в двух основных ситуациях. Первый - это существующая плита, на которую вы планируете добавить балку перекрытия, например, превратив гараж, который на 8 дюймов или около того ниже уровня остальной части дома, в офис или комнату.Вы захотите поднять пол, чтобы он соответствовал остальной части дома. Вторая ситуация - это проект повторного моделирования, который потребует удаления существующего чернового пола или помещения, где высота над головой слишком высока, и поднять пол не проблема. В обоих случаях балки открываются, а трубы устанавливаются сверху.

Гидравлические системы также могут быть установлены под балками пола.

Последняя система - установка балок перекрытия. Это в первую очередь используется, когда балки пола обнажены, например, в комнатах над недостроенным подвалом или в подвальных помещениях.В этом случае труба проходит между балками и через них и крепится к основанию пола. Обычно это создает больше проблем, но большинство из них легко преодолеваются.

Гидравлические трубки Radiant Onix мощностью

Вт крепятся скобами к нижней стороне чернового пола в многоэтажных проектах. Onix - это гибкие трубы из сшитого EPDM с армированием из арамида и алюминиевым кислородным барьером. Onix проводит тепло через пол, чтобы обогреть вашу комнату, не изменяя при этом высоту готового пола.

Электрические кабельные системы

Электрические нагревательные кабели, проложенные в пол под плиткой, мрамором, шифером или, в некоторых случаях, ламинатом, - это еще один подход к внутрипольному отоплению.Примером может служить продукция Warm Tiles. В наборах Warm Tile впервые появились простые в продаже решения для лучистого обогрева пола. Лучистое тепло Warm Tiles подходит практически для любой комнаты: ванной комнаты, кухни, детской или семейной комнаты - где бы вы ни пожелали комфортно теплые полы. При работе от обычного тока Warm Tiles стоит меньше пенни за квадратный фут в день, если система включает в себя специально разработанный термостат Warm Tiles. Если у вас есть возможность самостоятельно укладывать напольное покрытие, установить систему Warm Tiles несложно.Готовые комплекты кабелей для обогрева Warm Tiles удовлетворяют многим требованиям, чтобы обеспечить полное покрытие пола излучающим светом любой формы. Просто сопоставьте площадь, по которой вы ходите, с таблицей выбора теплой плитки, чтобы рассчитать, какую кабельную систему купить. Или же систему можно приобрести в виде сборных матов для экономии труда. Затем выберите контроллер в соответствии с размером вашей системы и требованиями.

Каждый компонент системы содержит подробные инструкции по правильной и безопасной установке. Как правило, установку электрической системы можно выполнить в пять этапов.На первом этапе проектируется система, рассчитывается обогреваемая площадь и определяется количество необходимых кабелей и / или комплектов. На втором этапе электроэнергия подводится к электрическому шкафу управления в помещении или комнатах, которые будут обслуживаться. На третьем этапе устанавливаются кабель и датчик термостата, а также прилагаемые аксессуары в соответствии с инструкциями. На четвертом этапе укладка пола завершается обычным способом, укладкой керамической, мраморной или сланцевой плитки или ламината. На пятом этапе установка контроллера завершается с использованием прилагаемых к нему принадлежностей и инструкций.

Только несколько компаний рекомендуют установку под ковровое покрытие. Одна из них - система Environ II, продаваемая Warmly Yours вместе с некоторыми кабелями Flextherm. Хотя любую гидравлическую или электрическую кабельную систему, установленную внутри бетонной плиты, можно использовать под ковром или любым другим полом.

Независимо от используемой системы важно соблюдать местные и государственные правила зонирования для любых установок.

Может быть, у римлян это было с самого начала.Теплые полы могут превратиться в теплые тела. При нынешних высоких затратах на электроэнергию выгодно использовать наиболее эффективную систему отопления, которую вы можете себе позволить. В наши дни вы можете захотеть изучить систему подогрева пола для вашего гаража, магазина, ванной комнаты или даже всего дома. И вы можете сделать это сами, будь то новый дом или переоборудование старого дома, гаража или магазина.

Ряд компаний предлагают внутрипольное лучистое отопление. Дополнительную информацию о напольном отоплении можно получить в Ассоциации излучающих панелей, www.radiantpanelassociation.org, а также Radiant Design Institute, www.radiantdesigninstitute.org.


Рекомендуемые статьи

Simply Radiant - Extreme How To

Системы теплого пола с подогревом сочетают в себе комфорт и энергоэффективность.

Вы могли слышать это на уроке естествознания: «Жара поднимается». А источник тепла у ваших ног - отличный способ согреться зимой. Вместо использования воздушных потоков системы лучистого теплого пола обеспечивают прямое тепло, как если бы вы стояли на солнце в холодный день.Когда весь ваш пол нагревается до 72 градусов, он становится большой излучающей поверхностью, которая выделяет тепло во все области комнаты. Пол с подогревом отлично согревает вас с ног до головы, делая дом достаточно комфортным для босых ног в разгар холода.

Лучистое отопление для пола дает несколько ключевых преимуществ. Эти системы дешевле в эксплуатации и производят меньше пыли, чем системы с принудительной подачей воздуха. Еще один бонус - бесшумная работа. Кроме того, современные системы имеют простые, но невероятно умные элементы управления, которые могут нацеливать и поддерживать уровень комфорта в определенных областях дома.Они также подходят для большинства типов полов, включая дерево, ковер, камень, плитку и ламинат.

Системы теплого пола существуют уже около 2000 лет. В «темные века» римляне использовали аналогичную систему, при которой огонь под жилым помещением использовался для обогрева каналов, проходящих под полом. Что ж, технология изменилась.

Гидравлические системы лучистого тепла полагаются на теплую воду, протянутую по всему полу.
(изображения любезно предоставлены Uponor)

Гидравлические системы

Сегодня существует два типа систем лучистого теплого пола: гидравлические и электрические.В гидравлических системах обычно используется труба под полом, по которой горячая вода проходит через пол. Текущая горячая вода обеспечивает теплый пол. Эти системы обычно устанавливаются в новостройках. Гидравлические системы могут работать на газе, масле, электричестве или солнечной энергии, что делает их более гибкими и экономичными, чем электрические системы, когда они используются для всего дома.

Гидравлические системы часто устанавливаются в бетонные плиты во время нового строительства.

Несколько лет назад гидронные системы были построены из металлических труб, помещенных в бетонную плиту. К сожалению, со временем бетон сдвинулся и потрескался, и трубы тоже. Сегодня большинство современных гидравлических систем изготовлено из трубок PEX (сшитый полиэтилен) и резиновых трубок, которые могут выдерживать большее напряжение и напряжение, чем металлические трубки, используемые в старых системах. Процесс сшивки делает трубы очень прочными при высоких температурах, а гибкий пластик движется с естественным движением и оседанием дома, не протекая и не растрескиваясь.

Гидравлические трубки обычно закладываются в бетонную плиту или бетонную кладку толщиной 1-1 / 2 дюйма поверх деревянного пола. Его также можно подвесить под деревянным полом или прикрепить скобами к черному полу. Но бетонная установка обеспечивает лучшую звукоизоляцию и огнестойкость, а также добавляет трубам устойчивости и защиты. Гарантия почти на все трубки для гидравлических систем составляет 25 лет, а ожидаемый срок службы - 100 лет. Лучшим вариантом для долговечности является то, что трубы устанавливаются опытным подрядчиком по изготовлению теплых полов.

Электрические системы

В электрических системах лучистого тепла используется заделанный строительным раствором кабель или тонкие коврики под полом, которые работают так же, как электрические одеяла. Эти системы часто используются для обогрева небольших помещений, таких как кухни, ванные комнаты и подъезды. Электрические системы обычно проще установить, чем гидравлические. Они хорошо подходят для многих проектов реконструкции отдельных комнат, потому что во многих существующих домах есть электрическое отопление, поэтому легче поддерживать тот же источник энергии.

Электрические системы предлагают самый простой монтаж. В некоторых случаях достаточно просто уложить подкладку, уложить нагревательные маты, подключить к источнику питания и уложить пол. (Фото любезно предоставлены NuHeat)

Перед установкой любой системы электрического пола сначала создайте план расположения, чтобы определить необходимые материалы. Запишите точные размеры помещения, размещение и количество нагревательных элементов, длину и мощность на элементную полосу, расположение источника питания и электрических коробок, а также любую другую информацию, которая облегчит установку.Убедитесь, что пол подготовлен и чистый. Большинство нагревательных элементов можно установить на любой сухой, чистой, непроводящей и структурно прочной поверхности. Теплоизоляция часто устанавливается вместе с ТЭНами. Все электрические системы поставляются с подробными инструкциями по установке, но не все системы устанавливаются одинаково. Обратитесь к вашему руководству для уточнения деталей.

Многие системы лучистого тепла позволяют пользователям программировать, когда необходимо отапливать определенные области дома. (Изображение любезно предоставлено Uponor)

Правильная система для вас

В случае строительства нового дома гидронная система, вероятно, будет лучшим выбором для использования в качестве единственного источника тепла для всего дома.Если вы строите новый дом и хотите использовать лучистое отопление для «точечного обогрева» дома, лучше всего подойдет водяная система отопления, но окончательное решение может зависеть от разницы в стоимости. Сравните цены на оба типа и изучите различные продукты на рынке, прежде чем тратить деньги.

Электрические системы могут быть вашим лучшим вариантом при модернизации. Во-первых, системы водяного пола могут поднять пол на пару дюймов. Однако некоторые тонкие электрические системы поднимают пол только примерно на 1/8 дюйма.

Кроме того, бетонная плита гидравлической системы может нагреться в течение нескольких часов после ее включения. С другой стороны, электрические системы обычно нагреваются от 30 минут до часа. В большинстве случаев электрические системы управляются таймером и термостатом, которые домовладельцы предварительно устанавливают с циклами включения / выключения.

Многие новые системы лучистого отопления предназначены как для подрядчиков, так и для домашних мастеров. (Фото любезно предоставлено Step WarmFloor)

Хотя стоимость электроэнергии для выработки 1000 БТЕ может быть дешевле с гидравлической системой, чем с электрической, способ работы системы играет важную роль в затратах на электроэнергию.Гидравлические системы обычно оставляют включенными на несколько месяцев, чтобы выдержать длительное время нагрева систем. Электрические системы обычно включаются и выключаются в зависимости от того, когда домовладельцы будут в своем доме. Множество "отключенных" сессий сокращают стоимость электроэнергии. Так что подумайте о своем образе жизни и о том, как вы будете использовать систему отопления.

Стоимость установки зависит от характера работы. Для проектов реконструкции или установки одной комнаты в новых домах установка гидронных систем будет стоить дороже.Однако при выполнении крупных работ, например при строительстве всего дома в новом строительстве, гидронная система будет стоить меньше. Электрические системы определенно более удобны для мастера по ремонту.

Гидравлические или электрические системы теплого пола предлагают популярное сочетание комфорта и энергоэффективности. Ассоциация излучающих панелей, торговая организация для отрасли лучистого отопления, считает, что эти системы могут снизить потребление энергии в доме на 25–30 процентов по сравнению с системами с принудительной подачей воздуха.Теплые ноги и еще больше денег в кармане - хорошее сочетание.

Системы лучистого обогрева обогревают дом прямым теплом, а не принудительным воздухом. эффект подобен стоянию на солнце в холодный день.

Лучистое отопление полов: как это работает

Каждый дом, независимо от того, насколько хорошо изолирован, постоянно теряет тепло наружу, и системы принудительного воздушного отопления постоянно работают, чтобы восполнить это потерянное тепло.Точно так же наши тела также теряют тепло из-за более холодных объектов, которые нас окружают. Тепло всегда течет в сторону холода, и эта потеря тепла тела вызывает у нас зябкость.

Системы теплого пола работают настолько эффективно, потому что они напрямую нагревают предметы в комнате, а не только воздух в комнате. Он согревает вас, пол, диван, кресло, кухонный стол и т. Д. Поскольку эти предметы теплее, они не выделяют столько тепла. Конечный результат - общее ощущение тепла и комфорта.Фактически, температура воздуха в комнате может быть значительно ниже, если ваше тело находится в комнате, полной теплых предметов, и вы все равно будете чувствовать себя очень комфортно. Многие люди, использующие лучистое тепло, понижают свои термостаты до 65 градусов и чувствуют себя более комфортно, чем при установке обычной системы отопления на 70-72 градуса.

Radiant Resources

Некоторые известные компании по теплому полу включают:

EasyHeat использует электрические нагревательные кабели для обеспечения решений для защиты труб от замерзания, защиты от обледенения крыш и водосточных желобов, систем обогрева полов и таяния снега.(860) 653-1600, https://www.emerson.com/en-us/commercial-residential/easyheat

Heatizon - лидер в области лучистого отопления, лучистого таяния снега, лучистого таяния снега на крышах и борьбы с обледенением, а также систем лучистого обогрева полов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
