Каркасный дом своими руками: пошаговая инструкция сборки с фото

Нашу пошаговую инструкцию строительства каркасного дома мы разделим на несколько этапов:

  1. Подготовительные работы
  2. Фундамент каркасного дома
  3. Устройство пола
  4. Устройство стен
  5. Крыша каркасного дома
  6. Утепление пола, стен и крыши

Стоит отметить, что каждый этап строительства каркасного дома заслуживает отдельной статьи, в добавок ко всему, если описывать все возможные варианты фундаментов, крыш и т.д., то может получиться целая книга. В связи с этим, для улучшения читабельности, некоторые шаги в строительстве подробно описаны в отдельных статьях, а здесь – только то, что касается особенностей именно каркасного дома.

Подготовительные работы для постройки любого дома одинаковы и включают в себя:

  1. Подготовку участка
  2. Разметку дома

Подготовка участка

Для начала необходимо очистить участок от растительности, если не весь, то хотя бы то место, где будет строиться дом.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство

Это в значительной степени облегчит разметку и позволит сделать ее более точно.

Если строительный участок имеет большой уклон, то, в зависимости от типа фундамента и желания, его можно предварительно выровнять по горизонту, используя спецтехнику.

Внимание! Не пренебрегайте этой процедурой, потратив 1-2 часа на расчистку, в будущем вы значительно облегчите себе труд, да и замеры в траве могут быть с большой погрешностью.

Разметка дома

Разметка – очень ответственный этап, потому что от него зависит планировка и ровность углов стен. При неточной разметке, на следующих этапах будет очень сложно исправить эту ошибку.

Разметка фундамента каркасного дома, как, впрочем, и любого другого, как правило, включает в себя предварительную расстановку колышков (размечаются все внешние стены), а также разметку всех внутренних стен.

Если Вы хотите узнать, как правильно произвести разметку фундамента под дом своими руками, да и так, чтобы все стены и углы были ровными и соответствовали проекту – советую прочитать мою статью об этом.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство

Учитывая большой объем информации, пришлось ее вынести отдельно.

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

Свайно-винтовой фундамент для каркасного дома

Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Такой фундамент подходит практически для любых грунтов, кроме скалистых.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.

Вообще, все плюсы и минусы свайно-винтовых фундаментов, рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент, так же используется для строительства каркасного дома своими руками довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения.

Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

Плитный фундамент для каркасного дома

В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.

Полы в каркасном доме мало чем отличаются от полов других типов домов и могут быть деревянными, либо бетонными. Выбор полностью зависит от типа фундамента, возможностей и желания.

В этой пошаговой инструкции мы подробно рассмотрим только лишь деревянный пол, бетонный – в двух словах, так как он используется реже, а все уместить в одной статье не представляется возможным.

Устройство бетонного пола

Стоит отметить, что бетонный пол в каркасном доме устраивается, в случаях плитного фундамента, либо ленточного. С плитным все понятно — сама плита и будет являться полом первого этажа.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство

А вот в случае, если фундамент ленточный — бетонный пол устраивается из легких бетонов, таких как керамзитобетон, например.

Устройство деревянного пола

Давайте рассмотрим устройство деревянного пола на примере свайно-винтового фундамента. Для ленточного, в принципе, все делается точно так же, за исключением нижней обвязки, она может быть из более тонкого бруса. Но обо всем по порядку.

Обвязка фундамента каркасного дома

Устройство деревянного пола начинается с обвязки фундамента. Как правило, обвязка делается из бруса 150х150 или 150х200, в зависимости от толщины стены и расстояния между сваями. Чем больше расстояние, тем толще должен быть брус, чтобы избежать провисания.

Обвязка необходима, во-первых, для того, чтобы придать фундаменту жесткость, во-вторых – для равномерного распределения нагрузки на фундамент, ну и в-третьих – она будет служить опорой для будущего пола каркасного дома.

Для того, чтобы с легкостью осуществить процесс обвязки своими руками, разделим его на несколько этапов:

  1. Брус раскладывается по периметру фундамента, проверяются длина стен и диагонали.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство На этом этапе проводится окончательная и точная разметка стен, согласно проекту. Кстати, не забываем про гидроизоляцию, которую в виде рубероида подкладываем под обвязку.
  2. Следующий шаг – намечаем места стыковки бруса, они должны быть расположены на свае, так как это будут самые слабые места, которые не должны «висеть». Это касается домов, длина стен которых больше длины приобретенных брусьев.
  3. Брус стыкуется с напуском в 20-30см, как показано на фото. Для этого с торца вырезаются, так называемые «замки».
  4. Углы стыкуются практически точно так же. На фото это отчетливо видно.
  5. Брус к фундаменту крепится с помощью болтов или шпилек. Для этого необходимо просверлить отверстия, как в оголовке фундамента, так и в самом брусе. Для удобства дальнейшего монтажа, выпирающие части – головки болтов или гайки со шпильками, необходимо углубить. Стыки дополнительно пробиваются гвоздями размером 150 мм или 200 мм, в зависимости от размеров бруса.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство
  6. Как только периметр готов, переходим к заключительному шагу – обвязка фундамента под внутренними стенами каркасного дома. Этот брус, к уже установленному наружному, крепится таким же образом. Для усиления, можно дополнительно применить крепежные металлические уголки.

Когда обвязка фундамента каркасного дома готова, приступаем к следующему этапу нашей инструкции – сооружению каркаса пола.

Каркас пола в доме

Стоит отметить, что уже на этом этапе желательно предусмотреть все входящие в дом коммуникации, такие как вода и канализация. Электричество и газ можно подвести и потом, но, если заранее все предусмотреть — будет гораздо меньше проблем после.

Следующим шагом будет установка лаг, поверх обвязки. Если расстояние между опорами около 4 метров, то лучше будет использовать брус размером 100х200мм или 100х150мм. Можно использовать доску 50х200мм или 50х150мм, сшивая их по две.

Если расстояние менее 3 метров, можно использовать доску размером 50х150мм или лучше 50х200мм.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство

Монтаж лаг — несложный этап сборки каркасного дома, но есть некоторые нюансы, которые в данной инструкции необходимо предусмотреть:

  1. Расстояние между лагами, как правило, определяется размером утеплителя, которым будут утепляться полы. Если утепление будет минеральной ватой, с размерами листов 100х60см, например, то для того, чтобы утеплитель плотно влез, расстояние между лагами делается на пару сантиметров меньше чем ширина утеплителя, т.е. 57-58см.

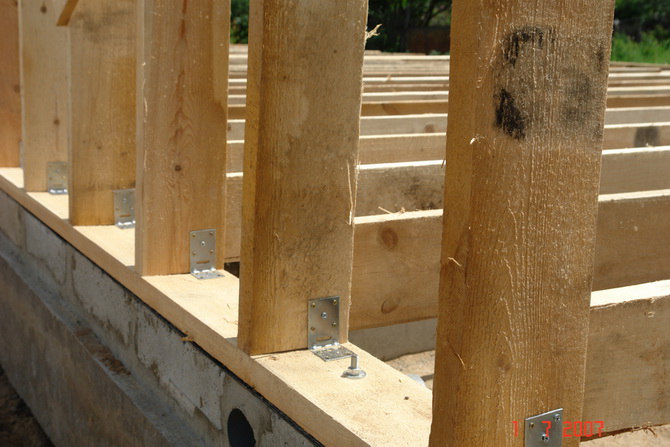

  2. Крепятся лаги с помощью гвоздей и крепежных уголков. Монтируются они не вровень с обвязкой, а на 5см меньше, для того, чтобы вдоль обвязки, перпендикулярно установленным брусьям, поместилась еще одна доска 50х150мм или 50х200мм, в зависимости от размеров используемого бруса, на фото это отчетливо видно. Таким образом мы закроем все дыры по периметру.
  3. Для увеличения жесткости пола каркасного дома, между лагами пробивается доска, как правило, 50х150 или 50х200, в зависимости от высоты лаг.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство
Гидроизоляция и утепление пола каркасного дома своими руками
  1. Снизу, перпендикулярно лагам пола, закрепляется доска размером 100х25, 150х25 или подобная им, как правило, в стык, но иногда, если лаги закреплены жестко, будет достаточно каждые 40-60см. Доску лучше прикрутить саморезами.
  2. Сверху на лаги и закрепленную доску набивается гидроизоляционная мембрана, как показано на фото.
  3. Утеплитель укладывается поверх гидроизоляции, между лагами. Толщина слоя зависит от климатического пояса, и обычно составляет 15-20см.
  4. Укладывать утеплитель необходимо так, чтобы все стыки были перекрыты следующим слоем.
  5. Поверх утеплителя, как правило, натягивается сначала пароизоляция, а затем — фанера, OSB плита или просто плотно сшивается доска, это уже зависит от Ваших желаний, предпочтений и возможностей.

Стоит отметить, что гидроизоляция, так же как и пароизоляция, должны монтироваться с напуском, согласно инструкции к материалу, исключив при этом попадание влаги в утеплитель, как снаружи, так и изнутри.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство А сам утеплитель укладывается плотно, без щелей.

Вот мы и рассмотрели инструкцию по устройству пола каркасного дома, теперь пора приступать к стенам.

Следующим шагом нашей инструкции будет монтаж стен своими руками. Так же, как и с полом, скреплять все доски и брусья будем гвоздями и (или) монтажными металлическими уголками, некоторые крепления можно делать шпильками.

Стоит отметить, что практически весь каркас собирается из доски размером 50х150мм или 50х200мм, в зависимости от необходимой толщины стены и необходимой толщины утеплителя.

Некоторые считают, что по углам каркасного дома лучше будет установить брус, но это не совсем правильно, а почему – чуть позже, в процессе монтажа, я обо всем расскажу.

Итак, начнем собирать каркас стен будущего дома.

Для лучшего понимания и усваивания, нашу инструкцию устройства стен каркасного дома мы разделим на несколько этапов:

  1. Сборка стен каркасного дома. Окна и двери
  2. Установка и крепеж стен вертикально на местах
  3. Верхняя обвязка и усиление конструкции

Сборка стен каркасного дома своими руками.

Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Окна и двери

Стены будем собирать на уже готовом полу каркасного дома, это самый удобный вариант. Но надо учесть, что в этом случае, необходимо чтобы все размеры были точными, чтобы стены не получились длиннее или короче уже устроенного пола.

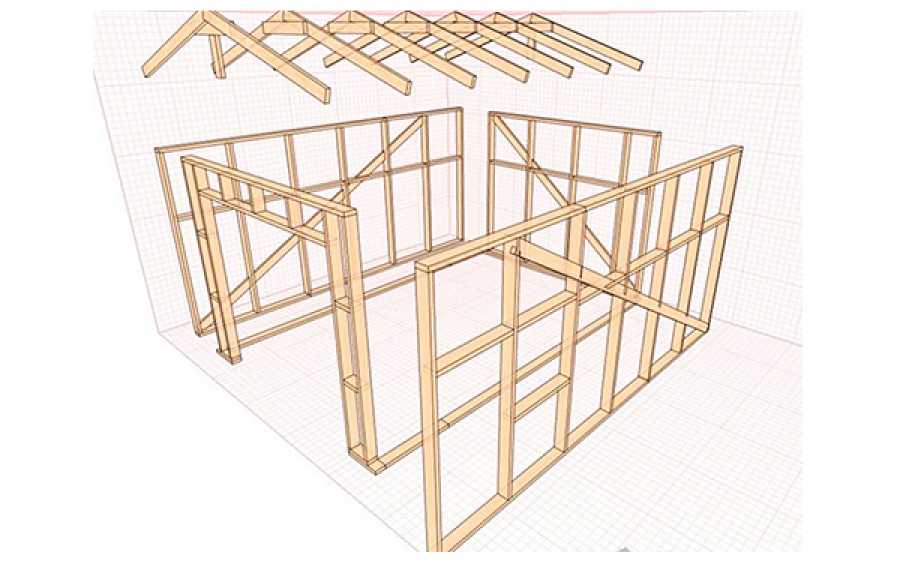

Для того, чтобы было понятно, о чем я говорю, сначала посмотрите на стену каркасного дома в разрезе, а затем я расскажу обо всем по порядку.

Теперь разберем пошагово, как собрать все стены каркасного дома своими руками:

  1. В первую очередь, нам необходимо определиться с высотой потолка в доме. Допустим, что высота чернового потолка будет 280см. Значит вертикальные стойки каркасных стен должны быть 280-15=265см. На схеме видно, откуда взялись 15 см.
  2. Расстояние между стойками, как правило, выбирается исходя из ширины листа утеплителя, как правило, его ширина 60 см. Если утеплитель на ватной основе, то расстояние делается меньше на 2 см, для более плотного соприкосновения.
  3. Верхняя и нижняя доска стены раскладывается на полу и размечаются места, где будут прибиваться вертикальные стойки.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Затем раскладываются сами стойки и пробиваются гвоздями 120-150мм. Можно дополнительно скрепить их уголками.
  4. Стоит отметить, что каждая стена, будет меньше на толщину стены, чем длина пола. На схеме это хорошо видно.
  5. Если длина стены больше чем длина доски, то стена собирается из нескольких частей. Так же это делается в тех случаях, когда мало помощников, потому что целая собранная стена будет иметь большой вес.
  6. Как правило, для придания жесткости всей конструкции, между стойками монтируются перемычки. Жестких правил по количеству и частоте установки нет, все зависит от длины и высоты стен, но обычно они пробиваются по одной или две на один промежуток между стойками. Второй вариант лучше и виден на фото, в случае, когда пробиваются по одной — они монтируются в шахматном порядке (одна внизу, следующая наверху). Это можно сделать и потом, когда стены будут установлены. Чаще всего, перемычки пробиваются с расчетом, что они будут служить стыком фанеры или osb-плит, в зависимости от дальнейших работ.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство
  7. Оконные и дверные проемы в стене каркасного дома устраиваются как показано на схеме.
  8. Вот так это выглядит «в живую».

Самая распространенная ошибка, при сборке стен каркасного дома – это то, что многие забывают учитывать толщину доски при расчетах, тем самым стена получается не такой длины, как хотелось бы.

Установка стен на места

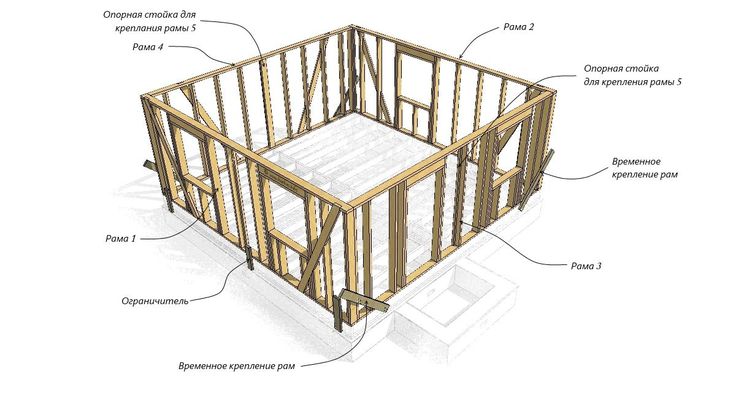

  1. Следующим шагом будет установка и окончательная сборка всех стен. Здесь все просто — выставляется одна стена каркасного дома, крепится к полу и делаются временные подпорки.
  2. Затем по очереди поднимаются и выставляются все остальные стены и скрепляются между собой гвоздями и (или) шпильками. Если стена состоит из нескольких частей, следите за тем, чтобы низ и верх стен были одинаковой длины.
  3. Ниже на фото видно, что угол, получившийся у нас, можно заполнить утеплителем, а это гораздо лучше, чем сплошной угол из бруса.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство

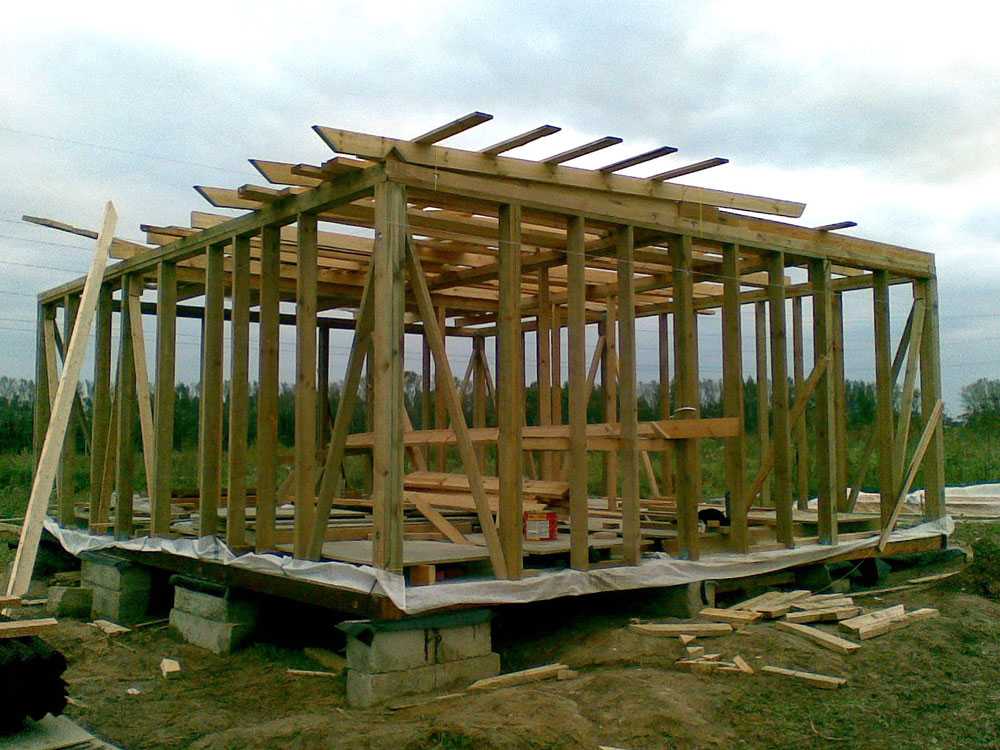

  4. На этом этапе, стены будут «гулять», и их необходимо временно закрепить. Делается это с помощью любой тонкой доски, прибитой «по диагонали» (укосины) на каждую из стен.
  5. В процессе даже временного усиления конструкции, следите, за вертикальностью углов, лучше использовать отвес, потому что доска частенько бывает не очень ровной, что приведет к неточным замерам обычным уровнем. Как вариант — можно использовать длинный уровень, так будет более точно.

Стоит отметить, что при сборке стен, необходимо использовать шнур, натягивая его от одного угла к другому, иначе, углы будут ровные, а стены — нет.

Верхняя обвязка и усиление конструкции

Итак, каркас стен собран, теперь необходимо сделать верхнюю обвязку из такой же доски, как и стены.

Верхняя обвязка необходима, в первую очередь, для более крепкого сцепления углов, а также придаст единство всем частям каркасных стен и распределит между ними нагрузку.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство

Для этого необходимо поверх стен, по всему периметру, включая внутренние несущие, пробить доску гвоздями 120-150мм так, чтобы все стыки были перекрыты с напуском минимум 25-30 см. За исключением углов, где напуск будет равен толщине стены.

Следующим этапом нашей инструкции будет усиление всей конструкции в целом. Существует несколько вариантов, самый распространенный – усиление с помощью фанеры или OSB-плиты.

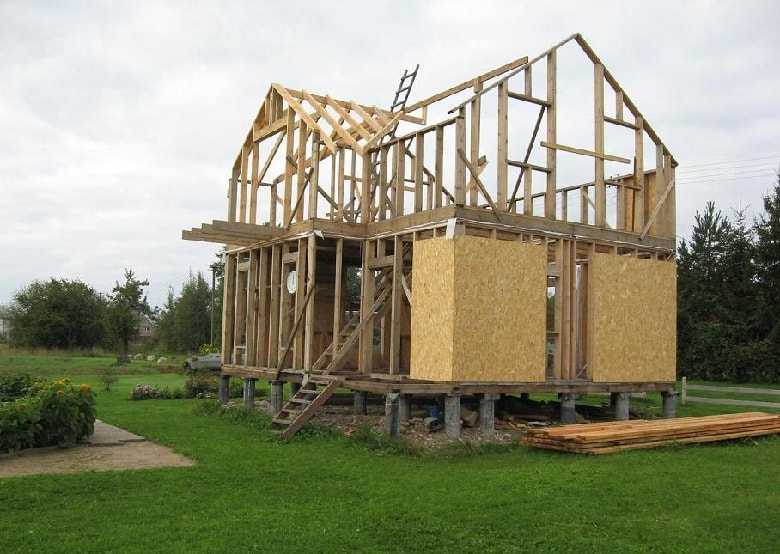

Как правило, пробив листами OSB-плиты одну сторону по всему периметру (внутреннюю или наружную), каркас дома уже становиться очень жестким.

Внутренние перегородки каркасного дома

Устройство внутренних перегородок почти ничем не отличается от устройства внешних стен, за исключением того, что к ним более мягкие требования в плане толщины и утеплению.

  1. Внутренние перегородки, в отличие от внешних стен, можно делать меньшей толщиной. Тут все будет зависеть от предпочтений и комфорта по звукоизоляции.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство
  2. Утеплитель, внутри перегородок, будет служить, в первую очередь, звукопоглощающим материалом, нежели теплоизоляцией.
  3. Внутренние перегородки допускается утеплять без гидроизолирующих и пароизолирующих материалов.

Это все основные отличия внутренних стен от наружных, в остальном они устраиваются точно так же.

Крыша каркасного дома практически ничем не отличается от крыши для других домов, будь то бетонные, кирпичные или какие-нибудь другие. Даже больше скажу, монтаж крыши для каркасного дома будет менее трудоемкий, чем, например, для блочного или кирпичного, потому что ее крепеж к стенам будет значительно проще.

Стоит отметить, что строительство крыши – процесс очень ответственный, но если у Вас не сложная планировка дома, то его можно с легкостью осуществить своими руками.

Построение крыши любого дома, в том числе каркасного – очень большая тема, где присутствуют множество нюансов. Во-первых, существует множество видов крыш, и описать подробно все – не представляется возможным в одной статье.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Ну а во-вторых, чтобы не запутывать Вас, я, пожалуй, перенесу эту тему в отдельную статью.

Вот мы и подобрались к завершающему этапу строительства каркасного дома – его утеплению. Утеплять необходимо все – пол, стены и потолок.

Более подробно об утеплении каркасного дома своими руками, Вы сможете прочитать в другой пошаговой инструкции, здесь обсудим только общие моменты.

Выбирая утеплитель для стен каркасного дома, необходимо учитывать не только характеристики самого утеплителя, но и особенности дерева, с которым не все виды утеплителя будут хорошо взаимодействовать.

Вот небольшая инструкция по утеплению каркасного дома своими руками:

  1. Снаружи, поверх листов OSB, натягивается специальная гидроизолирующая мембрана. Какой стороной – должно быть в инструкции к ней.
  2. Изнутри дома, между стоек, укладывается утеплитель, в несколько слоев, в зависимости от требований к дому и толщины стены. Каждый слой укладывается с напуском на стык предыдущего, чтобы избежать мостиков холода.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство
  3. Утепление пола происходит таким же образом.
  4. Потолок лучше утеплять с чердака, предварительно набив пароизоляционную пленку снизу на потолочные балки и подшив их доской или фанерой.
  5. После укладки утеплителя, необходимо поверх него набить пароизоляционную пленку, она защитит утеплитель от влаги изнутри.
  6. В зависимости от нужд и дальнейших отделочных работ, поверх пленки на стены набивается обшивочный материал – доска или рейки, но чаще всего – листы OSB, поверх которых, в будущем, ведется чистовая отделка.

Как Вы уже увидели, текста получилось очень много. Но, я считаю, здесь подробно были описаны все этапы строительства каркасного дома своими руками, несмотря на то, что некоторые моменты были вынесены в отдельные темы, но это только лишь для Вашего удобства.

Я надеюсь на то, что придерживаясь данной пошаговой инструкции, Вы сможете без особого труда и с минимальными затратами обзавестись теплым, уютным и надежным домом.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство

Каркасный дом своими руками: вся пошаговая инструкция строительства.

Каркасное строительство  стремительно набирает популярность среди индивидуальных застройщиков. Если в Канаде – это государственная программа. То в России – это решение проблем жилья самостоятельно, которое позволит в самые короткие сроки с минимально возможными затратами построить одноэтажный или двухэтажный каркасный дом.

Построить каркасник своими руками возможно, даже при отсутствии специального строительного образования, навыков, опыта. Для этого придётся приложить усилия, разобраться с технологией каркасного строительства, благо информация сегодня доступна в статьях и на видео.

Следующим этапом приобрести простейшие навыки выполнения строительных работ. В результате вы сможете построить современный каркасный дом своими руками, и получите за доступную цену надежный индивидуальный дом под ваши особенные запросы, потребности, нужды.

Приведём подробное описание технологических операций, чтобы избежать просчетов при строительстве.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Пользуясь технологией, вы сможете построить каркасный дом  своими руками (пошаговая инструкция, 6х6 м2 – размеры дома, которые мы взяли за основу) качественно.

Содержание статьи

  1. Каркасный дом: пошаговая инструкция
  2. Каркасный дом своими руками
    • Подготовка участка
    • Разметка участка
  3. Инструкция к фундаменту
    • Ленточный фундамент
    • Плитный фундамент
    • Свайно-винтовой фундамент
  4. Обвязка брусом
  5. Инструкция к черновому полу
    • Бетонный черновой пол
    • Деревянный черновой пол
  6. Монтаж каркасного дома
    • Укосины
    • Ригель
    • Углы
    • Внутренние стены
    • Окна и двери
  7. Инструкция к правильному утеплению
  8. Пошаговая отделка

Каркасный дом: пошаговая инструкция

Перечислим основные этапы, которые необходимо выполнить последовательно, чтобы построить новый каркасный дом своими руками, пошаговая инструкция сформирует у вас правильное представление о строительстве.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство

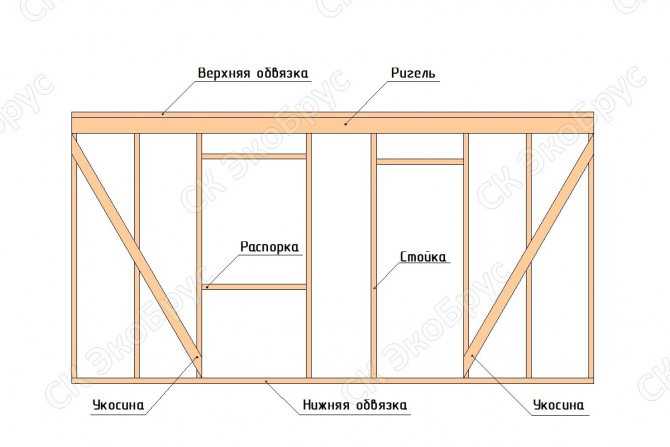

Схема стены каркасника.

Проектирование – планирование, продумывание конструкции дома, схемы расположения простенков и комнат, дверей и окон, сантехнических устройств, водопровода, канализации, электропроводки, отопления. В процессе проектирования прорисовывается схема каркасного дома, на которой обозначают места расположения инженерных сетей и сантехнических, отопительных устройств. Прорабатывая схемы каркасных домов своими руками, бытовых подсобных помещений, важно учесть, как будет отапливаться дом – выбрать систему отопления, схему прокладывания её элементов. По готовой схеме будет выполняться пошаговое строительство.

  • Грунтовые работы – это подготовка почвы под фундамент и собственно сооружение свайного фундамента.
  • Сбор каркаса стен из вертикальных стоек и обвязок.
  • Монтаж межэтажных перекрытий.
  • Кровля с обрешеткой, монтирование стропильной системы и укладка кровельного материала.
  • Сооружение стен, которые надо обшивать листами плитного материала.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство
  • Монтирование чернового пола и потолка.
  • Наружные двери, окна, простенки и перегородки.
  • Разводка коммуникаций внутри стен дома.
  • Внутренняя обшивка и отделка.

А теперь перейдём непосредственно к вопросу, как сделать каркасный дом  своими руками, что учесть для качественного строительства и правильного выполнения работ.

Каркасный дом своими руками

Подготовительные работы необходимы для любого строительства, особенно если вы решили строить каркасный дом, пошаговая инструкция будет вам просто необходима. Если вы продумывали проект дома самостоятельно, то учитывали особенности расположения строения на участке. Если же вы купили готовый проект и решили воплотить его на месте, то понадобится «привязать» строение к вашему рельефу. Как построить каркасный дом, инструкция будет полезна на самых ранних этапах строительства.

Каркасный дом своими руками пошаговое фото.

Подготовка участка

Что понадобится сделать на участке, где строю каркасный дом своими руками:

  • Очистить его от старых строений, при их наличии на участке, от строительного мусора и от пней, коряг.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство
  • Обеспечить возможность подвоза строительных материалов, расчистить дорогу для машины и место для разворота.

Навес для хранения досок.

  • Продумать места для складирования строительных материалов, если рельеф неровный, они должны располагаться на возвышениях, для защиты от намокания.
  • Возможно, участок необходимо выровнять, для этого надо сделать расчет рельефа и вызвать строительную технику.
  • Для некоторых участков, где ведется каркасное строительство, дополнительно будет актуальна инструкция, как соорудить забор, чтобы предупредить хищение материалов.

Разметка участка

Под разметкой понимают обозначение расположения будущего строения на местности. Схема каркасного дома переносят на местность с помощью колышек и верёвок. Колышки вколачивают в землю и натягивают между ними верёвку, обозначая расположение будущих наружных стен по периметру.

Разметка участка под строительство.

Тщательно измеряют все углы, соблюдают градусность (чётко обозначенные 90°) и длину стен.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Отклонения хотя бы на несколько градусов не допускаются. Они ведут к искривлению строения и неправильному распределению нагрузок. Что в результате может снизить прочность всей конструкции и уменьшить её надёжность.

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.

На заметку

Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

Опалубка ленточного фундамента с арматурной сеткой

На заметку

Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и  тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.

Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками пошаговое фото.

Набор свай для винтового фундамента



Вкручивание свай для фундамента вручную



Соединение винтовых свай фундамента между собой



Свайно-винтовой фундамент

Обвязка брусом

Поверх готовых свай укладывают горизонтальные балки.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Такая конструкция называется ростверком. Когда решили построить каркасный дом своими руками, пошаговая последовательность начинается с установки ростверка, который является также нижней обвязкой каркаса с вертикальным креплением стоек на них.

Для нижней обвязки выбирают деревянный брус сечением 150х150 мм. Это – несущий элемент строения, который должен иметь достаточную прочность и удерживать на себе стены, крышу, отделку и внутренние бытовые устройства.

Для соединения углов обвязки выбирают один из предложенных на картинке способов – в полдерева или в полулапу.





Варианты соединения в полдерева

Соединение в полудерева и в полулапа

Они отличаются толщиной среза дерева для углового соединения. Полдерева – срезается ровно половина толщины балки, полулапа – срезается балка под углом друг к другу . Сверху соединение укрепляют металлической скобой или пластиной. После чего крепят угол обвязки к фундаменту металлическим анкером. После завершения монтажа брус обрабатывают антисептиком.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство

Инструкция к черновому полу

Чтобы построить каркасный дом, инструкция распишет в деталях весь процесс строительства. В первую очередь пол каркасного дома своими руками состоит из чернового слоя и чистового покрытия. Черновой пол делают из бетона или дерева. Чистовое покрытие из дерева, ламината, линолеума и других отделочных материалов.

Бетонный черновой пол

Заливка бетонного пола выполняется поверх грунта. Он представляет многослойную конструкцию, в которой есть слой гидроизоляции, теплоизоляции, арматурная сетка.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство

Черновой пол из бетона — бетонная стяжка

Нижний слой – песок 10 мм. Поверх – теплоизоляция из керамзита, опилки с глиной – так называемый саман, пеноплекс. Далее бетон с гидроизоляционной добавкой.

Деревянный черновой пол

Если для сооружения чернового пола используется дерево, то под ним образуется пустое пространство.

Черновой пол между лагами

Деревянные лаги укладываются поверх нижней обвязки и используются в качестве основы, к которым снизу прибиваются доски чернового пола. На доски чернового пола укладывается утеплитель. Потом уже на лаги расстилается напольное покрытие: ламинат, линолеум, ОСП, паркет.

Монтаж каркасного дома

Как построить каркасный дом своими руками? Пошаговая схема строительства начинается с сооружения каркаса – одна из самых ответственных строительных операций. Важно правильно выбрать балки и доски (размер и сечение) и правильно соединить их. Какие особенности возникают, когда начинается монтаж каркасного дома: стоек, балок, укосин и ригелей? Можно легко начать строительство каркасного дома своими руками, видео поэтапно покажет все основные моменты монтажа дома.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство

  • Места расположения стоек и стыков деревянных элементов вымеряют рулеткой и обозначают карандашом.
  • Тщательно выверяют вертикальность стоек, горизонт верхней обвязки и угол соединения. Углы между стойками и балками должен составлять 90°.
  • Для соединений каркасных элементов используют наиболее надёжные варианты – металлические скобы и гвозди.
  • Монтаж каркасного дома выполняется из собранных заранее на земле элементов — шаблонов стен, ферм. Их поднимают, устанавливают, временно подпирают косыми балками и после – крепят соединительными элементами.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство

Монтаж стен в каркасном доме

Пошаговое строительство каркасного дома, технология сбора каркаса стен следующая:

  • Укладывают нижнюю обвязку.
  • Собирают отдельно каркас каждой стены (нижние, верхние и вертикальные элементы) – так называемый шаблон стены. После собранный шаблон целиком поднимают и устанавливают на нижнюю обвязку.
  • Поверх шаблонов стены укладывается вторая верхняя обвязка, на которую после кладут стропила для крыши.

На заметку

Для подъёма шаблона стены длиной 6 м понадобится три человека. Втроем поднять такой шаблон – вполне реально. Более длинные стены собирают из нескольких шаблонов и соединяют их стыки специальными резьбовыми соединениями  .

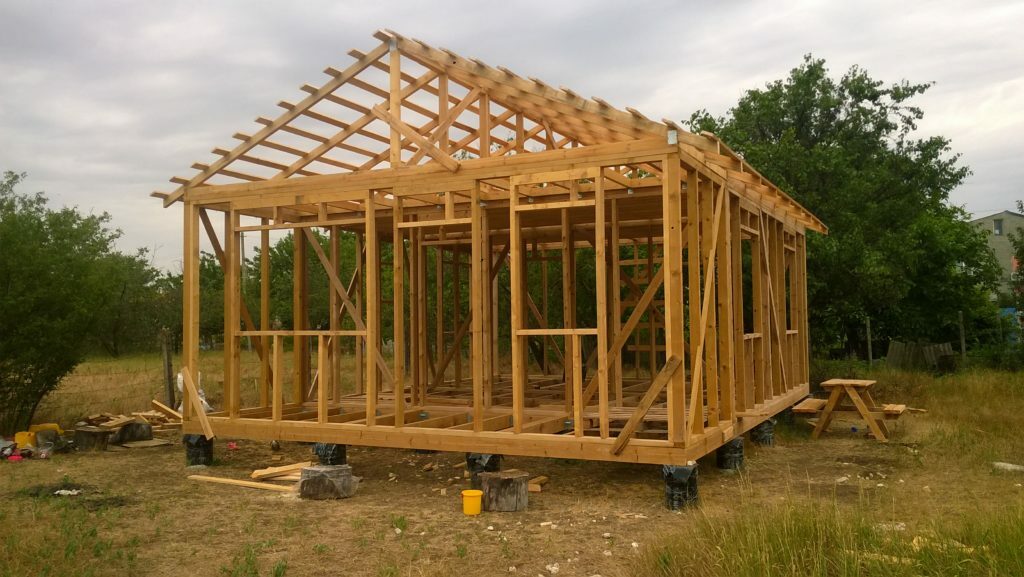

Сборка каркасного дома, фото и видео демонстрирует ход выполнения строительных операций – сборку шаблона и его установку в месте будущей стены.

Укосины

В некоторых схемах монтажа каркасного дома используются не только вертикальные и горизонтальные элементы каркаса, а также наклонные – так называемые укосины.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Они усиливают прочность каркасной конструкции. Их делают из досок 150-50 мм или 100-50 мм.

Правильное расположение укосин

Ригель

Ригилем называют горизонтальную доску, которая крепится рядом с доской верхней обвязки. Ригель крепят в шаблон в процессе сборки на земле. Для ригелей используют деревянные доски толщиной от 50 мм.

Ригель во всю стену каркасного дома

Также ригелем называют горизонтальную подпорку между наклонными фермами крыши. В целом ригель – это любая балка, которая работает на сжатие.

Углы

Углы каркаса несут максимальную нагрузку. Поэтому их собирают из двух или трех опорных досок.

Варианты крепления углов каркасной стены

Внутренние стены

Каркас внутренних стен собирают из стеновых шаблонов аналогично наружным стенам. Внутренние простенки не несут большой нагрузки, и потому могут быть выполнены из доски меньшего сечения.

Главное требование к внутренним стенам – шумоизоляция. Поэтому их толщина должна обеспечивать монтаж шумоизоляционного материала в ходе последующего обустройства стен и их утепления.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство

Окна и двери

После сборки каркаса в предусмотренные схемой проёмы устанавливаются окна и двери. Эту работу проще заказать у производителя – готовое пвх окно вместе с монтажом в оконный проём. Что касается дверных проемов, то их коробку можно успешно собрать самостоятельно из деревянных досок толщиной 25-30 мм.

Инструкция к правильному утеплению

Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период от холода, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому исходя из этого лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения.

Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств и характеристик со временем.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.

Утепление стен минеральной ватой

Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен. Требуют сооружения вытяжной вентиляции при постоянном проживании в жилом доме, из за содержания вредных веществ и на это надо обратить внимание.

Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.

Минеральная вата – влаговпитывающий материал.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.

На заметку

Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно, например, утеплить стену воздухонепроницаемым пенопластом.

Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство

Пошаговая отделка

После монтажа стены приступают к внутренней стеновой отделке. Основой под отделку являются панели стенового материала, которые были установлены в процессе монтажа стены изнутри каркаса. В качестве внутренних стен используют следующие материалы:

Гипсокартон ГКЛ – представляет натуральный материал, экологически безопасный, с абсолютно ровной поверхностью, которую нет необходимости штукатурить и выравнивать каким-либо способом. Заделывать шпаклёвкой необходимо только стыки между соседними гипсокартонными плитами.

Отделка стен гипсокартоном.

Гипсоволокнистые плиты ГВЛ – вариант гипсокартонной стены с более высокими прочностными показателями.

ОСП – деревосодержащий материал, стружки, соединённые синтетическим клеем. Имеет меньшую степень экологической безопасности. Кроме того, имеет шероховатую поверхность, требует оштукатуривания и шпаклёвки.

Итак, последовательность операций при выполнении стеновой отделки следующая:

  • Монтаж внутренней стены (стеновые панели ГКЛ или ОСП).Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство
  • Заделка стыков между панелями. Если это гипсокартон – то шпатлевание и проклеивание мест соединения бумажной лентой. Если ОСП – то оштукатуривание поверхности древесной плиты.
  • Грунтовка под соответствующую стеновую отделку. Для наклеивания обоев – грунтовка клеем. Для покраски – грунт под краску.
  • Непосредственное выполнение стеновой отделки — наклеивание обоев, покраска, декоративное оштукатуривание стен помещения.

Если в качестве стеновой отделки используются стеновые панели, то обращаются к другой технологии отделки. Не делают черновую стену, а сразу монтируют внутренний отделочный материал. Также внутренние стены каркасного дома обшивают вагонкой, которая выглядит подходяще для загородного дома и имеет соответствующее качество..

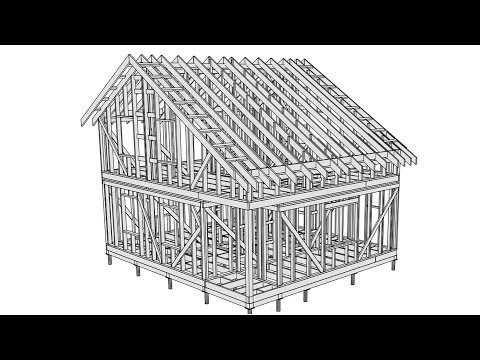

Напоследок предлагаем вам интересное обучающее видео о строительстве каркасного дома своими руками (видео с поэтапной демонстрацией технологических операций).

Важно, чтобы результат получился качественным. Если строю каркасный дом своими руками, то делаю всё надёжно и правильно. Не всегда есть возможность и силы строить дом своими силами. Тогда особое внимание надо обратить на выбор строительной бригады, чтобы создать прототип лучшего каркасного дома. Рекомендуется использовать контакты по крайней мере нескольких фирм, чтобы найти на самом деле отличных строителей, а не пользоваться методом проб и ошибок.

Как построить хижину с А-образной рамой своими руками менее чем за 10 тысяч долларов

@graham

Благожелательный повелитель Field Mag, Грэм Хиемстра — писатель и фотограф с более чем десятилетним опытом освещения стиля, дизайна и образа жизни на открытом воздухе.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство

https://www.fieldmag.com/articles/how-to-build-diy-aframe-cabin-video

Некоторое время назад друг отправил мне в DM профиль Эндрю Сзето, жителя Оттавы, Онтарио, фигурист, турист и плотник. Мое внимание привлекли его видеоролики, в которых он делал ножи, весла для каноэ и мебель из переработанных скейтбордов. Затем он начал строить кабину A-Frame, и я почувствовал, что нашел свою вторую половинку.

По мере продвижения проекта я связался с Эндрю, и теперь, спустя почти год с начала сборки, мы рады поделиться вопросами и ответами с самим человеком, а также несколькими эксклюзивными фотографиями и ценными советами для всех, кто занимается своими руками. мечтатели там. Читайте дальше, чтобы узнать о хорошем.

Пожалуйста, представьтесь и расскажите о своем проекте.

Меня зовут Эндрю, я катаюсь на скейтборде, работаю в береговой охране, а по вечерам немного работаю по дереву. Глядя в Интернет, я обнаружил, что на самом деле построить А-образную раму было не так много (без покупки сборных конструкций у Матти или чего-то еще), поэтому в качестве естественного продолжения работы по дереву, которой я занимался последние несколько лет, я решил построить хижину в Лоу, Квебек, примерно в часе езды от того места, где я живу.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство

Как вы приобрели опыт работы по дереву до запуска хижины?

Впервые я занялся деревообработкой в ​​Ottawa City Woodshop, общественной столярной мастерской в ​​самом центре столицы страны, где я живу. Я всегда возился с идеей делать что-то, но я действительно стал тяжелым, когда узнал, что есть такой ресурс, как Ottawa City Woodshop.

К счастью для меня и хижины, в столярной мастерской есть гуру по имени Ричард Скотт! Рич в основном поддерживал большинство моих проектов. У него жизненный опыт, и мне невероятно повезло, что он поделился своей мудростью с моими проектами.

Как вы нашли землю?

Чтобы приобрести землю в Квебеке, я примерно год или два пытался прощупать землю и постоянно заглядывал на realtor.ca. К счастью, мои друзья узнали, что сосед продает акр земли, и мне посчастливилось купить его примерно за 6000 канадских долларов. Честно говоря, это неслыханно даже для этого района.

Сколько времени заняла сборка?

На данный момент прошло около 35-40 полных дней работы.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство

А сколько стоила кабина?

Общая стоимость только для сборки составила 10 632 канадских долларов / 8 012 долларов США, не включая землю. Что составляет около 106 долларов за квадратный фут, поскольку кабина представляет собой коробку размером 10×10 футов.

Распределение затрат:
Земля: 6000 канадских долларов / 4565 долларов США
Транспортные расходы: 320 канадских долларов / 244 доллара США
Материалы и расходные материалы: 10 142 долл. США* канадских долларов / 7 717 долл. США
Еда: 286 канадских долларов / 217 долларов США

* Включает в себя генератор за 600 долларов, печь GSTOVE Canada за 955 долларов, биотуалет для компостирования Nature’s Head за 1310 долларов, опоры для скалолазания MEC за 400 долларов.

Во-первых, важно отметить, что рабочая сила была практически бесплатной.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Честно говоря, я бы не смог этого сделать без моего приятеля Ричарда. И многие мои очень близкие друзья тоже оказали мне огромную помощь. Не могу отблагодарить этих людей.

Самый важный урок, который я извлек, это то, что я должен был стать больше. Не поймите меня неправильно, кабина потрясающая, но, черт возьми, дополнительные 5-10 футов в обоих направлениях изменили бы правила игры и сделали бы ее немного более пригодной для жизни. Но увидеть, как вещь, которую вы построили, оживает, — это, на мой взгляд, величайший подарок, который вы можете себе сделать.

  • СДЕЛАТЬ строить больше! Было бы замечательно, если бы он был в два раза больше.
  • СДЕЛАЙТЕ исследование земли и где вы хотите купить как можно скорее! Кажется, что чем дольше вы ждете, тем дороже становятся вещи.
  • DO копи! Строительные материалы и земля стоят недешево.
  • СДЕЛАТЬ найти наставника! Там есть богатый опыт, будь то лично или на YouTube.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Используйте все, что можете!
  • ДВО задокументируйте свой процесс! Людям нравится смотреть подобные вещи, и лично я не могу дождаться, чтобы оглянуться на эти видео через 10-20 лет!
«Видеть, как оживает созданная тобой вещь — это величайший подарок, который ты можешь себе сделать»
  • НЕ использовать тонкую фанеру в качестве внутренней отделки. Я начал с этого и думал, что это сэкономит время и мы без проблем схлопнем 4×8 штук, но я ошибся. Это беспорядок, и если что-то не совпадает, это боль. Я намного счастливее с моей сосной с языком и канавкой!
  • НЕ торопить события. Некоторые герметики и аэрозольные баллончики работают только при более высоких температурах, поэтому стоит планировать заранее и не торопиться. Есть много разочарований в совершении ненужных поездок и таскании материалов только для того, чтобы не иметь возможности их использовать.
  • НЕ одевайтесь не в соответствии с вашим климатом.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Я знаю, что вы в восторге от того, что строите и работаете по графику, но было несколько дней, когда я сначала ходил без более толстых зимних ботинок и чувствовал, что обморожен. К счастью, мой сосед (кричит Росс) пришел с запасным комплектом и спас мои ноги!
  • НЕ просто строить поверх земли как есть. Я немного корю себя сейчас, но мы действительно должны были хотя бы выровнять землю и утрамбовать ее перед началом. Как уже упоминали многие люди, с циклами замораживания-оттаивания вещи подвержены некоторому движению. Я действительно должен был потратить на это еще немного времени.
  • НЕ НЕ используйте поликарбонатную кровлю. Это субъективно, но, к сожалению, поликарбонатная кровля, которая была у меня на бочке надворной постройки, не продержалась и сезона. Мы подозреваем, что град стал причиной нескольких дыр и трещин в относительно новой крыше, но, к сожалению, это оказалось для нас напрасной тратой.

Опубликовано 17.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство 10.2019

кабинаsa-framediyhow tocanadaдеревообработкавидеоинтервьюQ&Aarch inspo

Последний

14 лучших изолированных бутылок для воды на каждый день

Все, что вы хотели знать о юртах

Вандер — технологичная младшая сестра Airbnb класса «люкс»

18 лучших арендных домиков в Огайо, которые стоит посетить этим летом

Где остановиться для роскошного отдыха в штате Lone Star

25 лучших домов на дереве для аренды в США

Как построить А-образную раму – Новости Матери-Земли

Unsplash/Lucas Favre

Одной из самых прочных конструкций является А-образная рама, скелет которой состоит просто из ряда треугольников. Основания треугольников – это балки, поддерживающие пол, а стороны – это стропила, удерживающие комбинированные стены и крышу. Простота конструкции и сравнительно низкая стоимость делают его популярным выбором для дачных домиков или дома без электричества.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Его основой может служить любой стиль фундамента.

Планирование А-образной рамы

Наиболее распространенная форма — равносторонняя — балки и стропила имеют одинаковую длину и расположены под углом 60 градусов друг к другу. Однако вы можете использовать разные углы для изменения формы (см. «Общие углы между полом и стропилами» ниже). А-образную раму можно построить практически любого размера, просто изменив количество треугольников и их размеры, но каюта со спальной мансардой должна иметь стропила длиной не менее 20 футов, чтобы обеспечить достаточное пространство над головой на обоих этажах. Для небольшой конструкции, подобной описанной здесь, три человека могут поднять собранные треугольники на место без помощи специального оборудования. Конструкция со стропилами более 24 футов может оказаться слишком громоздкой для команды любителей. Каркасные двери и окна в торцевых стенах. Для большой А-образной рамы запланируйте много окон, чтобы интерьер не был слишком темным.

A-Frame Tools

  • Screwdriver
  • Circular saw
  • C-clamps
  • Electric drill
  • Hammer
  • Carpenter’s level
  • Carpenter’s square
  • Plumb bob
  • Wrench
  • Saber saw

A- Материалы рамы

  • 1 на 2, 2 на 4
  • 2 на 6, 2 на 8
  • Обработанные давлением 2 на 6, 2 на 10, 4 на 4s
  • Фанера для наружных работ (3/4 дюйма)
  • Клей для дерева
  • Обычные гвозди (2 дюйма, 2 1/2 дюйма, 3 1/2 дюйма)
  • Оцинкованные обычные гвозди (2 1/2 дюйма, 3 дюйма, 3 1/2 дюйма)
  • Кольцо -гвозди с хвостовиком (2 1/2 дюйма)
  • Шурупы (1 3/4 дюйма № 8)
  • Кровельные материалы
  • Болты с квадратным подголовком (5/8 дюйма на 6 дюймов; 1/2 дюймов на 4 дюйма, 6 дюймов)
  • Шурупы (1/2 дюйма на 4 дюйма)
  • Многоцелевые и каркасные анкеры и гвозди
  • Деревянная лестница
  • Бетонная смесь

Анатомия А-образной рамы

Эта равносторонняя А-образная рама со стороной 20 футов опирается на сложенные втрое обработанные давлением балки размером 2 на 10, поддерживаемые опорами из каменных блоков.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Треугольники, расположенные на расстоянии 24 дюймов друг от друга, состоят из стропил 2 на 8, соединенных на вершинах фанерными косынками и зажатых внизу парами балок 2 на 6, обработанных давлением. (Каюта большего размера, чем эта конструкция, потребует соответствующего большего размера пиломатериалов для каркаса.) На торцевых стенах и под спальным чердаком между стропилами крепятся горизонтальные ригели размером 2 на 6. Стропила торцевых стен сдвоены, чтобы обеспечить ровную поверхность для прибивания наружной обшивки. Спальный чердак, куда можно подняться по лестнице, обрамлен перилами, прикрепленными к столбам и стропилам. Коленные стенки по бокам кабины обеспечивают скрытые места для хранения вещей. Палуба опирается на балки размером 2 на 6, расположенные на расстоянии 16 дюймов друг от друга. Стойки для перил крепятся к лагам настила. Лестницы устанавливаются на бетонные основания и крепятся к настилу металлическими каркасными анкерами. Вся открытая древесина представляет собой обработанную под давлением древесину.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство Показана асфальтово-гонтовая крыша.

Общие углы между стропилами

(длина стропил, длина балки, угол стропила/балки, угол стропила/стропила)

  • 16 футов, 12 футов, 68 градусов, 22 градуса
  • 1 4 , 14 футов, 64,1 градусов, 26 градусов
  • 16 футов, 16 футов, 60 градусов, 30 градусов
  • 20 футов, 12 футов, 72,5 градусов, 17,5 градусов
  • 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9064 9. футов, 69,5 градусов, 20,5 градусов
  • 20 футов, 16 футов, 66,4 градусов, 23,6 градусов
  • 20 футов, 20 футов, 60 градусов, 30 градусов

Рукоки a-frame joists и rafters 9013

9004 9.
  • .

    Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство и стропила быстро, сделайте кондуктор для каждого угла, который нужно спилить.
  • Отметьте на доске под углом балки или стропила и положите ее на рабочую поверхность.
  • Поместите 2 на 4 с каждой стороны платы и закрепите их винтами.
  • Совместите 1 на 2 с отметкой и привинтите его к 2 на 4 в качестве направляющей для резки.
  • Проведите циркулярной пилой вдоль направляющей, сделав пропил через все три доски.
  • Удалите обрезную доску и замените ее балкой или стропилом, размеченным по длине.
  • Совместите метку с пропилом и разрежьте доску.
  • Обрежьте другой конец так, чтобы оба среза располагались под углом к ​​середине.
  • Сборка треугольников А-образной рамы

    1. Закрепите концы двух балок вокруг основания стропила, совместив концы и края досок, и просверлите отверстие диаметром 5/8 дюйма в трех слоях.
    2. Скрепите доски вместе с помощью болта с квадратным подголовком 5/8 на 6 дюймов, шайбы и гайки.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство
    3. Таким же образом прикрутите противоположные концы балок к основанию другого стропила.
    4. Из фанеры для наружных работ толщиной 3/4 дюйма вырежьте две треугольные косынки под тем же углом, что и А-образная рама.
    5. Соедините верхние концы стропил вместе и прикрепите косынки к каждой стороне шва столярным клеем и шурупами № 8 на 1 3/4 дюйма.
    6. Добавьте второй болт с квадратным подголовком к каждому стыку балки и стропила.
    7. Соберите оставшиеся треугольники таким же образом, но прикрепите косынки только к одной стороне каждого торцевого треугольника.
    8. Принимая во внимание высоту не менее 7 футов, отметьте оба стропила каждого треугольника на торцевых стенах и под чердаком для ригелей. Для каждого треугольника вырежьте два ригеля, чтобы они поместились между внешними краями стропил, а затем прикрепите их болтами, как вы делали балки.
    9. Вырежьте распорки 1 на 2 по ширине балки и закрепите их 2-дюймовыми обычными гвоздями между всеми парами балок и боковых балок с интервалом в 2 фута.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство
    10. Сдвоенные стропила концевых треугольников: отрежьте четыре куска стропильного бруса — два, чтобы поместиться между балками и воротником, и два между балками и вершинами стропил — и прибейте их к внешней стороне стропил с помощью 2 1/2 дюйма. гвозди.

    Возведение треугольников А-образной рамы

    1. Отметьте расположение треугольников на балках с интервалом в 2 фута.
    2. Струпья от гвоздей — длиной 1 фут 2 на 4 — к внутренней стороне внешних балок с каждой стороны от меток переднего торцевого треугольника.
    3. С парой помощников поднимите и поместите концевой треугольник на балку между струпьями.
    4. Отвесьте треугольник и скрепите его двумя 2 на 4 гвоздями, прибитыми по диагонали между стропилами и внешними балками так, чтобы верхняя часть каждой распорки находилась не менее чем в 4 1/2 фута от основания стропил.
    5. Расположите и отвесьте оставшиеся треугольники таким же образом, скрепив их 1 на 2 гвоздями, прибитыми к каждой стороне соседнего треугольника.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство
    6. Когда все треугольники скреплены , снимите накладки и прикрепите треугольники к балкам, установив многоцелевой каркасный анкер с каждой стороны каждой балки. В районах с сильным ветром используйте ураганные стяжки. Прибейте нижние углы треугольников к балкам.
    7. Обшивка внешней части рамы, укладка настила для вибраций или панелей размером 4 на 8 из 5/8-дюймовой фанеры для наружных работ для металлической кровли или битумной черепицы. Работайте снизу вверх, крепя обшивку обычными гвоздями диаметром 2 1/2 дюйма. Оставьте зазор в 1/8 дюйма вокруг панелей и расположите стыки в шахматном порядке. Удалите распорки после укладки нижнего ряда панелей.
    8. Покройте пол фанерой.

    Завершающие штрихи

    Если А-образная рама включает чердак, оборудуйте его лестницей или лестницей и прочными перилами. Положите террасу, если вы ее строите, на тот же фундамент, что и основная конструкция, и окружите ее перилами. Купите палубные лестницы в строительном центре или соберите их на месте.Строим каркасный дом сами шаг за шагом видео: Как собрать каркасный дом своими руками видео. Как построить каркасный дом, видео, видеоуроки, строительство

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
