«Зодчий» ведет строительство каркасных домов по типовым и индивидуальным проектам

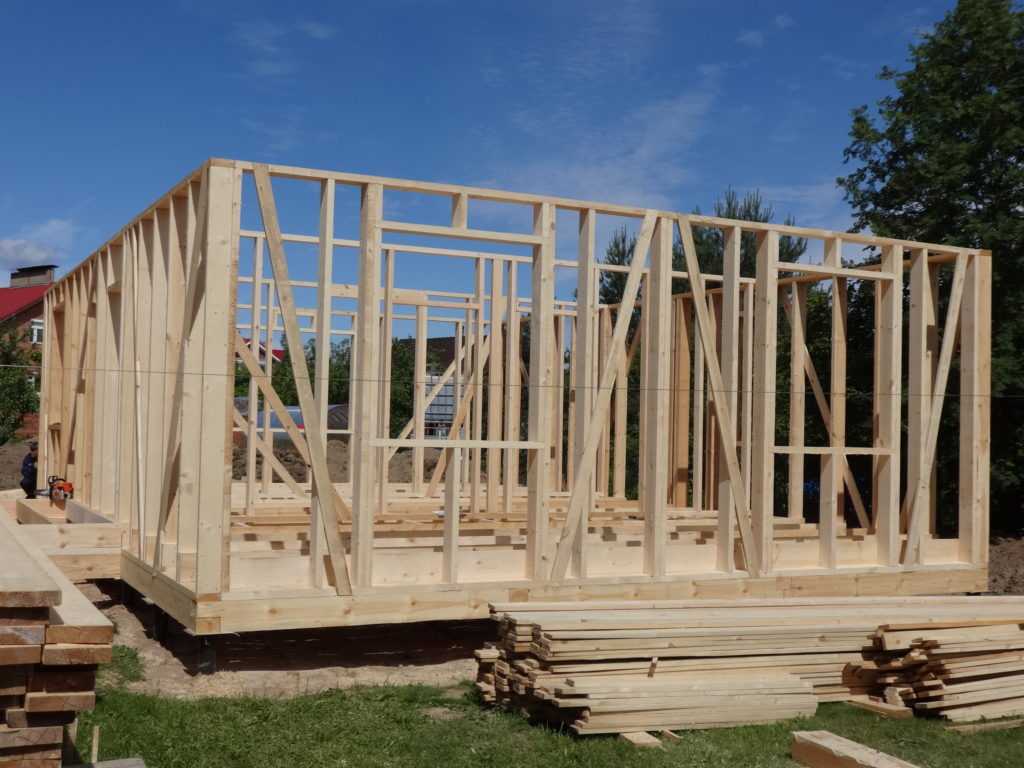

1. Сборка несущего каркаса (наружные стены).
2. Сборка несущего каркаса (наружные стены).
3. Лаги пола обработанные огнебиозащитным составом.
4. Сборка несущего каркаса (внутренние перегородки).
5. Перевязка наружных стен и внутренних перегородок.
6. Несущий каркас первого этажа.
7. Сборка несущего каркаса.
8. Сборка несущего каркаса (наружные стены).
9. Сборка несущего каркаса.
10. Сборка несущего каркаса.
11. Устройство углов наружных стен.
12. Сборка несущего каркаса (первый и второй этаж).
13. Каркас дома (первый, второй этажи и кровля).
14. Установка обрешетки на кровлю.
15. Каркас дома (первый, второй этажи и кровля).
16. Устройство и внешний облик каркасного дома.
17. Устройство карнизных свесов.
18. Нанесение защитно-декоративного покрытия на наружные стены.
19. Укладка мягкой кровли.
20. Нанесение защитно-декоративного покрытия на карнизы.
22. Укладка мягкой кровли.
23. Утепление перекрытия.
24. Пароизоляция наружных стен.
25. Утепление наружных и внутренних стен.
26. Установленные окна в каркасной стене.
27. Вагонка.
28. Внутренняя отделка вагонкой.
В настоящее время в России все большую известность и популярность завоевали каркасные дома. Причем выбор технологии при строительстве не имеет большого значения. С одинаковой регулярностью применяются как канадская, так и финская технологии.
При строительстве малоэтажного каркасного дома, удается довольно эффективное использование самых современных строительных материалов и новейшие достижения отраслей.
[contents]
Потребность в строительстве таких домов в последнее время очень выросла, поэтому многие решают начать строительство каркасного дома собственными силами. Потому что технология его строительства не слишком сложна.
Содержание:
Планируя строительство для своей семьи хорошего каркасного дома, во-первых определяются с его предназначением. Нужно четко знать в какое время года в нем будет проживать семья, круглый год или только в весенне-летний сезон. От этого выбора будет зависеть способ его утепления. Изначально каркасный дом – это элементарная простая конструкция, состоящая из вертикальных стоек и определенного числа горизонтальных обвязок, которую нужно тщательно и качественно утеплять. В процессе строительства все обнаруженные пустоты заполняются специальными материалами с низкой теплопроводностью.
А далее, уже при облицовке внутренних и наружных стен, используют разные строительные материалы.
Исходя из этого, делаем вывод, что подходящий тип утепления будет напрямую зависеть от времени эксплуатации дома и от погодных условий, при которых данный каркасный дом будет построен. В качестве утеплителя стен и пола используют пенопласт, пенополистирол, стекловату или минеральную вату – это универсальные материалы.
Как правило, каркасный дом строят не выше 2 этажей. Причем стоит отметить, что второй этаж идет мансардного типа. Поэтому и нет смысла для таких домов возводить фундамент глубокого заложения. Наилучшим способом для каркасного дома будет возведение мелкозаглубленного ленточного фундамента, сборного из железобетонных блоков.
Все эти виды фундамента отлично выполняют свою главную функцию: создание прочной и жесткой рамы. При закладке ленточного фундамента это достигается за счет жесткой и надежной арматуры, в фундаментах столбчатого типа – благодаря монолитному ростверку, а фундамент сборный – достаточно прочно крепится к блокам нижней обвязки.
Каркасный дом принято выполнять из конструкций, которые изготовлены из металла или дерева. Стоит отметить, что стоимость металлической основы обойдется Вам гораздо дороже (от 30 до 45%). Именно поэтому на постройку металлического каркасного дома собственными силами решаются немногие. Но в это же время могут сократиться затраты на изготовление фундамента, так как вес каркаса из металла сравнительно небольшой. Для постройки деревянного каркасного дома своими руками, чаще всего используют основу из древесины дуба. Так же часто используют брус сечением 150х150 мм, из других лиственных пород, но главным показателем должно быть высокое качество. Угловые соединения всего каркаса соединяются с использованием шип-паза или металлической пластины, при этом подгоняя их так, чтобы не осталось даже малейшего зазора.
При постройке каркасного дома своими руками не рекомендуется использовать металлический крепеж. Это можно объяснить очень просто: при соприкосновении дерева с металлом (гвоздь, саморез ит.
п.) может начаться интенсивное гниение, а это значительно ослабит соединение в данном месте и будет способствовать последующему расшатыванию соединения. Поэтому для длительного срока эксплуатации принято использовать такие соединения как деревянные нагеля, но это в идеале.
При строительстве дома своими руками не обойтись без раскрепления каркаса раскосами. После этого можно смело укладывать утеплитель в стеновые полости между раскосами.
Ведь именно с их помощью и создается пространственная прочность и жесткость строения, его сохранения от перекоса и последующего разрушения под действием внешних механических нагрузок. Для производства раскосов используют тот же материал, что и для основных стоек дома. С внешней стороны каркас обшивают вагонкой либо шпунтованной доской, наклон при этом должен составлять от 30 до 60°.
При постройке каркасного дома не следует забывать и об укладке пола. Это достаточно важный технологический процесс.
Вторым этапом идет расположение по всему периметру деревянного бруса сечением 150х50 мм. Далее нужно при помощи специального строительного уровня очень точно выставить углы. Допуск на перекос не должен превысить 10 мм. При строительстве каркасного дома своими руками рекомендуем Вам использовать одни и те же материалы для изготовления стен, пола и несущих конструкций во избежание последующего перекоса.
Черновой пол настилают из необработанной доски, так как это самый доступный из дешевых материалов. После установки лаг (между которыми стелиться утеплитель) сверху настилают доски. После того, как укладка пола завершена — смело приступайте к строительству стен.
2. Черновой брусок
3. Доски чернового пола
4.
Настил водонепроницаемый
5. Засыпки из стружек или опилок
6. Заливка известковым молочком «текстом»
7. Доски чистового пола
При строительстве дома собирать каркас необходимо на сухой и ровной поверхности, иначе стены вашего дома со временем перекосятся. Для сборки каркаса стен принято использовать вертикальные доски одинакового размера. По их длине можно определять высоту вашего строящегося дома.
Не обязательно, строя каркасный дом своими руками, выбирать стандартную высоту (2 м 275 мм). От высоты выбранных потолков зависит количество воздуха и оптимальный температурный режим.
При желании сэкономить на материале — выбирайте высоту стен не менее 2400 мм. В помещениях с такой высотой испытываешь дискомфорт, создается такое впечатление, что потолок буквально давит на вас. А вот при устройстве потолка на втором этаже, который будет соответствовать наклону кровли, существенно можно сэкономить на основном материале.
При окончательном расчете количества, а также ширины секций стен вы должны учесть все возможные механические нагрузки на пол строения. Балки обычно устанавливают с шагом от 30 см до 60 см. Выбор ширины досок подбирается в соответствии с отделочным материалом. При обшивке сайдингом нужно расстояние (20-30 см) из-за пластичности данного материала и невозможности его выдерживать несущественную нагрузку. При этом если вы будете обшивать листами ДСП, то расстояние можно будет увеличить до 35-60 см.
При установке окон (https://domsdelat.ru/okna_i_dveri/ustanovka-okon-v-karkasnom-dome.html) при строительстве каркасного дома своими руками необходимо соблюдение точных строительных норм. Во-первых, площадь окна должна занимать 18% от всей площади стены. Во-вторых, в доме, где вы планируете проживать только весенне-летний период, будет достаточно рам с одинарным остеклением.
При проживании круглый год используйте рамы с двойным, а лучше тройным остеклением.
Заключительным этапом строительства является устройство и монтаж каркасной крыши. Помимо внешней красоты, на крышу ложится роль распределения существенных внешних нагрузок. Вот основные элементы несущей крыши – стропила и стропильные ноги, они подразделяются на висячие и наклонные, диагональные связи, коньковый прогон. При строительстве каркасного дома своими руками вы рано или поздно задумаетесь о материале для кровли. В настоящее время на строительных рынках представлен широкий ассортимент необходимых материалов.
Подведем итог: строительство каркасного дома своими руками — не простое дело! Главное правило – при сборе конструкции строго следуйте строительным нормам и установленным правилам. И тогда ваш каркасный дом будет радовать вас и ваших потомков.
Рейтинг
( 3 оценки, среднее 3.
67 из 5 )
0 16 687.
Олег Сомов/ автор статьи
Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!
Понравилась статья? Поделиться с друзьями:
Купить дом относительно легко. Это может сделать любой, у кого есть деньги в банке и хороший кредитный рейтинг.
Построить один — совсем другая история.
Строительство дома с нуля — игра на выносливость. Это требует страсти, видения и, в большинстве случаев, реальной необходимости.
https://youtube.com/watch?v=88d45-O19SU%3Fwmode%3Dtransparent%26jqoemcache%3Dt39os%26enablejsapi%3D1%26origin%3Dhttps%253A%252F%252Favrame.com
Каркасные дома относительно легко построить, если купить конструктор.
Однако этот процесс требует приверженности и хороших навыков.
В этой статье я хочу упростить для вас задачу и дать вам в руки список практических шагов, которые необходимо выполнить, чтобы ваш дом стал реальностью.
Первым шагом будет выбор модели и начало планирования с учетом этого.
К сожалению, невозможно подобрать модель, если у вас нет кристально ясного представления, что вы хотите с ней делать и для чего она вам нужна.
Мы очень подчеркиваем необходимость сначала создать собственное видение. Мы имеем в виду это … вот как вы должны начать.
Как только вы определитесь, что хотите построить, выберите модель комплекта дома.
Обратите внимание, что мы не рекомендуем строить дом с нуля (это было бы самоубийственной миссией). Начинать нужно с готового решения, домокомплекта, который разработан и протестирован.
Домашний комплект без сюрпризов.
Если вы используете один из наших комплектов, вы можете выбрать свою модель и получить предложение.
Номер, который вы получаете, предназначен только для комплекта дома, и, как правило, вам нужно удвоить это число, чтобы закончить дом.
NB : к этому номеру необходимо добавить стоимость земли.
Это только для того, чтобы дать вам приблизительную цифру бюджета, который вам нужен, чтобы осуществить это.
Перед тем, как приступить к проекту, вам необходимо подробно изучить бюджет и учесть все, что вам нужно будет купить, чтобы закончить дом (подробнее об этом чуть позже).
Основываясь на числе, которое вы получили на шаге 2, быстро сверьтесь с реальностью и посмотрите, можете ли вы позволить себе строительство.
Если вы этого не сделаете, не всякая надежда потеряна. Вы можете оставить эту идею на несколько лет и вернуться к ней, как только ваше финансовое положение улучшится, или выбрать модель меньшего размера.
Само собой разумеется, чтобы построить дом, вам нужен участок земли.
Если он у вас уже есть, хорошо. Если нет, то пора искать. В следующих пунктах приведены советы о том, что нужно иметь в виду.
Получите чертежи для выбранной модели и распечатайте их.
Они понадобятся вам на следующем этапе, когда вы отправитесь за предварительным одобрением.
Для строительства дома необходимо разрешение муниципалитета.
Рекомендуется получить предварительное разрешение ДО того, как вы сделаете какой-либо другой ход.
Если у вас уже есть земля, вы должны быть уверены, что сможете построить на ней дом в форме буквы А.
Несмотря на то, что это очень старый тип конструкции, дома с А-образным каркасом иногда рассматриваются как новинка, и они не приветствуются уполномоченными органами.
Одним из самых больших препятствий для получения разрешения является уклон крыши. Убедитесь, что ваш муниципалитет согласен с этим и что они готовы дать вам разрешение на конкретный участок земли, которым вы владеете.
Если у вас еще нет земли, вы можете позволить себе роскошь повторять процесс, пока не найдете место, где можно построить дом своей мечты.
В сельской местности, как правило, меньше ограничений с точки зрения того, что можно построить.
Если вы зашли так далеко, вы относитесь к 1% людей, которые отстаивают свои желания и принимают меры для формирования своей реальности.
Поздравляем!
На этом этапе вам необходимо приступить к планированию работ, получить четкое представление о том, какие материалы и услуги необходимо заказать и сколько это будет стоить.
Чтобы помочь вам в этом, у нас есть два руководства:
Обе направляющие являются полезными инструментами, которые можно использовать для строительства любого типа дома (не только А-образного каркаса).
Не перегружайтесь домашним заданием, которое вам предстоит сделать на этом этапе. Это вполне осуществимо, и мы готовы помочь.
С полным бюджетом, который вы подготовили, обратитесь в свой банк и получите кредит на строительство.
Если он вам не нужен… поздравляю, вы можете перейти к следующему шагу.
Обратите внимание, что банки ценят детали, и им понравится бюджет, который вы подготовите с помощью нашего руководства по составлению бюджета.
Кроме того, чем детальнее бюджет, тем меньше сюрпризов вам придется столкнуться во время строительства.
Время заказывать комплект для дома и бронировать все остальные услуги, необходимые для завершения дома.
Если вам интересно, что это будут за другие услуги, руководство по 100 вопросам – хорошее место, чтобы пролить на это ясность.
Фундамент должен быть готов до того, как комплект будет доставлен на вашу территорию.
Вам необходимо подготовить имущество к работам, устроить земляные работы и правильно построить фундамент.
Несколько советов вы найдете в этой статье.
Получив комплект, вам нужно собрать его на уже построенном фундаменте.
Сборочные работы могут выполняться вами и вашей семьей (или друзьями) или местными плотниками.
Также будет работать их комбинация. В конечном счете, вам решать, как организовать этот этап работы.
Обеспечение защиты дома от непогоды является вашей приоритетной задачей на данном этапе.
В комплекте вы получите ветрозащитную мембрану, крышу, окна. С этими компонентами вы можете быстро закрыть дом, чтобы начать работать «внутри».
Следующее, что вам нужно сделать, это установить изоляционный материал на крышу, а также на переднюю и заднюю стены.
Изоляция занимает много места. По этой причине он не поставляется в комплекте. Вы должны получить его локально.
Изоляция должна быть установлена надлежащим образом, так как она выполняет важную функцию сохранения тепла в вашем доме. Здесь нет права на ошибку.
Изоляцию необходимо защитить изнутри паровой мембраной, защищающей изоляционный материал от влажного воздуха в помещении.
Отсутствие надлежащего экранирования изоляции приведет к проникновению пара в изоляцию и образованию конденсата.
Влажная изоляция теряет свои тепловые свойства и со временем начинает гнить и образовывать плесень.
Необходимо обеспечить герметичность дома.
Вам следует запланировать испытание дверного продувочного устройства, чтобы проверить, насколько герметичным вам удалось его сделать.
После выполнения «срочных работ» можно заделать фасад и карнизы и придать дому окончательный внешний вид.
Теперь вы можете начать работать внутри. Пора позаботиться:
Для установки некоторых из этих технических установок требуются специальные лицензии. Вы должны уточнить у своего муниципалитета, что вам разрешено делать самостоятельно, а что вы должны заключить со специализированной компанией.
В любом случае, эти вещи должны быть спланированы заранее и прописаны в бюджете до мельчайших деталей.
Работы по внутренней отделке очень трудоемки. Планируйте проводить здесь большую часть времени за строительством дома.
Внутренние отделочные работы включают в себя:
ОбставитьКогда вы доберетесь сюда, большая часть работы будет сделана.
Пришло время придать индивидуальность вашему новому дому.
Купите то, что хотите иметь внутри, и превратите пустое пространство в уютное гнездышко для своей семьи.
Нет, это еще не все.
Снаружи беспорядок. Вам нужно очистить его.
Деревянные обрезки, обрезки досок, проводка, камни…
Обычно на надлежащую очистку площадки уходит не один сезон… если только вы не заказываете это как услугу.
После завершения строительства дома и уборки территории в вашем бюджете должно оставаться место для посадки деревьев и превращения вашего участка земли в маленький рай.
Поздравляем!
Вы добрались до самого конца этой статьи, и теперь у вас должно быть более четкое представление обо всех шагах, которые вам нужно предпринять, чтобы построить дом с А-образным каркасом… или любой дом из комплектов, если на то пошло.
Это большая работа, и есть много деталей, которые вы не должны упускать из виду.
Строительство дома с нуля — это не то, что вы можете сделать без подготовки… поэтому убедитесь, что вы выделили достаточно времени, чтобы получить необходимые знания.
Чтобы узнать и попробовать построить своими руками, мы выпустили подробные чертежи нашего самого маленького дома Solo Hobby. Он включает в себя список всех материалов и инструментов, необходимых для строительства этого дома. Он доступен в нашем интернет-магазине. Ссылку на это можно найти здесь.
Если вы ищете творческий и уникальный способ построить свой следующий дом, возможно, вы захотите рассмотреть дом с А-образной структурой. А-образный дом — это тип конструкции с треугольными стенами и скатной крышей, что придает ему очень своеобразный вид. Хотя они могут выглядеть иначе, чем ваш традиционный дом, дом с А-образной рамой может быть таким же удобным и функциональным.
На самом деле, многие люди считают, что их на самом деле легче построить, чем традиционный дом. Если вы хотите узнать, как построить кабину с А-образной рамой, прочитайте несколько советов.
Одна из замечательных особенностей кабин A-Frame заключается в том, что они чрезвычайно универсальны. Вы можете использовать их в качестве основного места жительства, дома для отдыха или даже сдачи в аренду. А благодаря уникальному дизайну дома их можно строить в самых разных климатических условиях и местах. Живете ли вы в горах или на пляже, дом A-Frame может стать для вас отличным вариантом.
Еще одно преимущество крошечных А-образных рамок заключается в том, что их относительно легко построить. Если у вас есть базовые столярные навыки, то вы сможете построить его самостоятельно. Однако, если вы не уверены в своих способностях, всегда полезно нанять профессионального подрядчика, который поможет вам. В любом случае, строительство крошечного дома — это увлекательный и полезный проект, которым может насладиться каждый.
Каркасные дома довольно недороги в строительстве, если вы используете простые материалы и методы строительства. Основными затратами, связанными со строительством каркасного дома, является стоимость земли. Если у вас есть большой участок земли, на котором можно построить, то общая стоимость проекта будет ниже. Кроме того, если вы живете в районе с умеренным климатом, то затраты на отопление и охлаждение дома с А-образной рамой будут ниже, чем в традиционном доме.
Из-за треугольной формы А-образных домов в целом используется меньше пиломатериалов. Эти дома могут быть построены из сборных пиломатериалов, которые дешевле традиционных пиломатериалов. Строительство каркасного дома относительно простое и не требует такой квалифицированной рабочей силы, как традиционный дом. Наконец, эти дома, как правило, имеют небольшую площадь, а это означает, что для их строительства требуется меньше земли. Все эти факторы в совокупности делают каркасные дома отличным выбором для тех, кто хочет построить новый дом с ограниченным бюджетом.
А-образный дом представляет собой дом треугольной формы. Название происходит от того факта, что крыша выглядит как буква А. Эти дома обычно сделаны из дерева и часто имеют большие окна, пропускающие естественный свет. Каркасные дома можно найти во многих уголках мира, но особенно популярны они в горных районах.
Основные преимущества крошечного дома в том, что он очень крепкий и может выдерживать сильный ветер, а также очень прост в строительстве и относительно недорог. Еще одним преимуществом является то, что они очень энергоэффективны благодаря своей треугольной форме, которая позволяет им удерживать тепло зимой и сохранять прохладу летом. Наконец, каркасные дома имеют очень уникальный и стильный вид, который выделяет их среди других типов домов.
Перед началом строительства каркасного дома необходимо выполнить несколько основных требований. Во-первых, в собственности должно быть достаточно места, чтобы вместить размер дома.
Собственность также должна иметь соответствующее зонирование для этого типа строительства. Наконец, владелец должен получить необходимые разрешения на строительство от местного правительства. Без этих ключевых элементов было бы невозможно начать строительство дома с А-образной рамой.
При проектировании дома см. Международный жилищный кодекс для каркаса деревянного пола, в котором указаны требования к расстоянию между лагами и балками. На этой диаграмме показаны максимальные пролеты балок пола, разрешенные для различных размеров пиломатериалов и пород дерева.
Вас также может заинтересовать Самодельный сарай 10×12 с мансардой.
60 часов
12 000 долл. США
Расширенный
Размеры пиломатериалов указаны как номинальные размеры .
См. Размеры пиломатериалов для фактических размеров по сравнению с номинальными.
Раскрытие информации: Некоторые ссылки на этой странице, а также ссылки в разделах «инструменты для этого проекта» и «список материалов» являются партнерскими ссылками.
Сначала очистите территорию от кустов и любой растительности. Затем выровняйте землю, чтобы устранить любые низкие или высокие места.
Используя размеры, указанные на рисунке, отметьте примерно центры расположения опор. Выберите один угол в качестве исходной базы, а затем извлеките все измерения из этого места. В противном случае ваше измерение будет содержать ошибки.
Затем соберите доски для натяжных линий, чтобы создать более точную компоновку фундамента. Затем потяните и отрегулируйте струны до точных размеров, следуя планам салона.
Используя нити, вы сможете создать идеальные очертания фундамента.
Струнные линии обеспечат ровную и ровную основу. Дополнительную информацию о том, как правильно использовать строковые строки, можно найти здесь.
Теперь выкопайте 14-дюймовые круглые и 24-дюймовые глубокие ямы для опор (при условии, что ваша земля плоская и выровненная). Затем возьмите 12-дюймовые круглые бетонные опалубки и отрежьте 12 кусков по 24 дюйма в длину. Если ваша земля имеет наклон, вам может потребоваться выкопать более глубокие ямы, а некоторые бетонные трубы могут быть выше других. Пока вершины форм имеют одинаковую высоту.
Затем заполните нижние 6″ ям небольшими камнями (размер камней 1″-2″). Затем поместите бетонную опалубку в отверстие. Верх трубы должен быть на высоте около 6 дюймов над землей. Важно иметь деревянный фундамент на высоте не менее 6 дюймов над землей для вентиляции, чтобы предотвратить гниение древесины.
Убедитесь, что все бетонные трубы выровнены. Кроме того, верхняя часть всех бетонных труб должна иметь одинаковую верхнюю отметку.
При работе с бетоном у вас есть ограниченное количество времени, прежде чем он затвердеет. После того, как бетон затвердеет, очень трудно скорректировать или изменить его форму. Таким образом, вам нужно будет подготовить материалы, прежде чем смешивать бетон.
Для этого шага вам понадобятся 12 стяжек Simpson Strong-Ties (основание стойки PB ZMAX для номинального пиломатериала 4×4), которые нужно будет вставить в бетон. Вам также понадобятся три доски 4×6 длиной 16 футов.
Если у вас нет большой бригады для смешивания и заливки бетона, лучший способ убедиться в том, что все будет ровно и ровно, — это заливать бетон в два этапа. В первом раунде заполните бетонные трубы наполовину. В то же время убедитесь, что трубы находятся на той же высоте, что и остальные трубы. Прежде чем бетон затвердеет, вы можете легко регулировать трубы из стороны в сторону или вверх и вниз.
Когда бетон затвердеет, вам не придется беспокоиться о регулировке труб во время второго круга, так как они станут твердыми.
Теперь заполните трубы доверху бетоном. Затем вставьте металлическую опору по центру в опоры, пока бетон еще влажный. Прежде чем бетон затвердеет, поместите балку 4 × 6 в основание металлической стойки, перекрывающее опоры. Это позволит вам внести окончательные коррективы в металлическую основу, чтобы она соответствовала балке 4×6.
Повторите процесс, чтобы закончить заливку бетона для остальных опор.
Когда бетон полностью затвердеет, используйте шурупы с шайбами, чтобы прикрепить основание металлической стойки к балкам 4×6. Затем заполните щели вокруг пирсов землей.
Так как этот дом с А-образным каркасом выглядит как треугольник, вам просто нужно построить несколько больших треугольников, соединенных вместе. Нижняя часть треугольника — это пол, а две другие стороны — крыша. Общая площадь этого дома (включая чердак) составляет около 250 квадратных метров.
Начните с построения первого треугольника. Возьмите одну доску 2 × 6 длиной 16 футов и сделайте скос под углом 60 градусов на обоих концах доски.
Эта доска будет использоваться для лаг пола. Теперь для досок крыши возьмите еще две доски 2×6 длиной 16 футов. Сделайте пропил под углом 60 градусов на одном конце и пропил под углом 30 градусов на другом конце. Срезы под углом 60 градусов будут соединены с лагами пола, а срезы под углом 30 градусов будут соединены с коньком крыши.
Для соединения 30-градусного конька крыши используйте зубчатую пластину фермы 4×8 с обеих сторон досок. Затем поместите балку пола поверх досок крыши и прикрепите ее 2 1/2 шурупами по дереву или гвоздями. См. изображение в планах дома с А-образным каркасом.
Повторите процесс, чтобы построить в общей сложности 8 одинаковых треугольных ферм.
Этот план дома с А-образным каркасом имеет два слуховых окна по обеим сторонам чердака. Итак, чтобы построить чердак со слуховыми окнами, вам нужно сделать одну из ферм трапециевидной формы, а не треугольной. Если вы решите не строить слуховые окна, то вместо фермы трапециевидной формы вам нужно будет построить обычную ферму треугольной формы.
Если вы строите слуховые окна, возьмите пиломатериалы 2×6 и обрежьте две доски крыши до 112 7/8″ с 60-градусными скосами на обоих концах. Смотрите картинку.
Затем возьмите пиломатериалы 2×6 и отрежьте две чердачные доски до 88 5/8″ в длину. И, наконец, отрежьте одну половую доску, как в шаге 4, длиной 16 футов с углом наклона 60 градусов на обоих концах.
Теперь соедините эти платы вместе, как показано на рисунке.
Теперь, когда каркас кабины готов, пришло время поднять фермы и установить их на фундамент. Но прежде чем поднимать фермы, вам нужно добавить перемычки, которые соединяют фермы друг с другом. Вы могли бы добавить эти блоки позже, когда будете поднимать фермы, но я думаю, что проще сделать это раньше.
Возьмите пиломатериал 2×4 и отрежьте три куска длиной 22 1/2″. Затем прикрепите одну доску к верхнему коньку стропильной фермы. И два других блока посередине фермы крыши (это 96 дюймов от нижней части крыши).
Эти средние перемычки будут использоваться для крепления фанеры и предотвращения провисания фанеры.
Теперь поднимите первую ферму и прикрепите ее к балкам перекрытия в самой передней части фундамента. Убедитесь, что ферма находится на одном уровне с передней частью балок 4×6. Вам нужно будет временно прикрепить диагональные доски, чтобы удерживать ферму на месте.
Затем возьмите доски 2×6 и отрежьте один кусок 179 1/4″ с 60-градусным срезом на обоих концах (точно так же, как другой брус пола, но короче). Затем вставьте эту доску между досками крыши, чтобы получилась двойная балка пола, и прикрепите ее гвоздями или шурупами. Смотрите картинку. Первая и последняя фермы будут иметь двойную балку пола.
Продолжайте установку оставшихся треугольных ферм, 24″ от центра, аналогично первой ферме, пока не дойдете до шестой фермы. Поскольку шестая и седьмая фермы не соединяются на коньке, пока пропустите блок перекрытия крыши.
Он будет установлен позже. Но установите средние фанерные перемычки.
Затем установите седьмую трапециевидную ферму, которую вы построили на шаге 5 для чердачного/мансардного окна, затем установите восьмую ферму. Последнюю ферму нужно будет повернуть и установить лицом вперед. Кроме того, расстояние между двумя последними фермами будет меньше, поэтому перемычки будут короче. Затем вырежьте и установите двойную балку пола так же, как и первую ферму.
Если вы планируете отапливать или охлаждать внутреннюю часть дома, необходимо установить изоляцию пола и крыши. Но в зависимости от погодных условий, в которых вы строите этот дом, вы можете или не можете укладывать изоляцию пола.
Перед укладкой изоляции вырежьте и установите перемычки между лагами пола. Соединительные блоки в полу используются для предотвращения раскачивания балок пола и используются для крепления фанеры. Края фанеры на полу должны заканчиваться либо на балке пола, либо на перемычках.
Для установки перемычек необходимо измерить и отметить место, где заканчивается фанера. Вы также можете установить дополнительные перемычки по всему полу, чтобы предотвратить провисание фанеры.
Затем возьмите жесткие изоляционные плиты из пенопласта и обрежьте их до ширины 22 1/2″. Затем установите изоляцию между лагами пола и перемычками.
Возьмите целый лист фанеры толщиной 3/4″ и положите его на балку пола. Выровняйте его так, чтобы край фанеры проходил от середины одной балки пола до середины другой балки пола. Это позволит вам прибить фанеру к балке.
Также убедитесь, что фанера прилегает к середине перемычек. Края фанеры должны касаться балки пола или перемычки. В противном случае фанера провиснет.
Теперь, когда пол построен, вы можете поставить лестницу, чтобы добраться до чердака и остальной части каркаса.
Возьмите пиломатериалы 2×6 и отрежьте две доски для кровати-чердака до 88 5/8″ в длину.
Затем отрежьте еще два куска такой же длины, скосив их под углом 60 градусов на обоих концах.
Установите две доски чердака под углом 60 градусов на ферму 5 и ферму 9. Убедитесь, что эти доски установлены на той же высоте, что и верхняя часть трапециевидной фермы.
Теперь возьмите другие доски с 90-градусным срезом и установите их на фермы 6 и 8. Снова убедитесь, что они находятся на одной высоте.
Используя тот же метод, что и при укладке фанеры на пол, сначала установите перемычки, а затем установите фанеру. Размеры фанеры на чердаке смотрите на фото. Снова убедитесь, что края фанеры приземляются либо на фермы, либо на перемычки.
Возьмите пиломатериалы размером 2×10 и вырежьте три перемычки длиной 46 1/2″ для слуховых окон. Затем прикрепите один из перемычек вверху конька крыши между фермами 6 и 8.
Затем отмерьте 12″ от верха крыши.
Затем установите перемычку 2×10 между фермами 6 и 8 под тем же углом, что и ферма. И, наконец, установите третью доску с противоположной стороны крыши.
Переходим к строительству слуховых окон. Мансарда состоит из трех стен и крыши. Во-первых, начните со строительства передней стены.
Используя пиломатериалы 2×4, сделайте переднюю стенку высотой 44 дюйма и шириной 53 1/2 дюйма. См. изображение для конфигурации кадрирования.
Если у вас другой размер окна для мансардного окна, вам нужно будет добавить дополнительную рамку вокруг окна.
Затем постройте две боковые стены. Опять же, см. рисунок для размеров и углов. Вам нужно будет построить две одинаковые боковые стены для каждого слухового окна.
Теперь установите переднюю стену на доски чердака 2×6, а затем две боковые стены. Боковые стены должны быть на одном уровне с внутренними фермами крыши.
Повторите процесс, чтобы построить второе слуховое окно на противоположной стороне крыши.
Чтобы построить крышу, возьмите пиломатериалы 2×4 и отрежьте семь кровельных досок до 44 3/8″ в длину. Обрежьте один конец каждой доски под углом 45 градусов.
Затем в пяти досках крыши потребуются пазы для верхней направляющей передней стены. См. изображение для размеров. Две другие доски крыши по бокам не будут иметь выреза.
Затем возьмите брус 2×6 и отрежьте один кусок до 56 1/2″ в длину. Затем с помощью настольной пилы отрежьте один край доски под углом 45 градусов, чтобы общая ширина доски составила 5 дюймов.
Теперь возьмите доску 56 1/2″ и прикрепите ее к фермам крыши над боковыми стенками слухового окна. Убедитесь, что доска находится по центру между фермами.
Затем возьмите доски крыши слухового окна и установите их от передней стены до задней доски 56 1/2″. Две внешние доски крыши не будут иметь выреза.
Повторите процесс, чтобы построить крышу для второго слухового окна.
Постройте заднюю стену дома с А-образным каркасомИспользуя пиломатериалы 2×4, постройте заднюю стену, следуя размерам, указанным на рисунке. Если вы работаете с окном определенного размера, вам может потребоваться добавить дополнительное обрамление для этого окна. Убедитесь, что задняя часть стены находится на одном уровне с задней частью дома с А-образной рамой.
Передняя стена также построена из бруса 2×4. Во-первых, соберите треугольную раму, которая будет скользить между фермами крыши. Затем нужно определиться с размером двери. Вы можете установить одну дверь или дверь с боковыми оконными панелями. Для этого дома мы используем дверь с боковыми панелями. Дверь должна поставляться с инструкцией по установке и предоставлять вам обрамляющий проем. После того, как вы обрамите дверь и треугольное окно, заполните остальную часть стены шпильками.
Передняя стена может быть установлена заподлицо с фасадом дома или отодвинута внутрь (у второй фермы).
В каждой ситуации есть плюсы и минусы. Если вы установили стену в передней части дома, у вас будет больше места внутри дома. Но если вы установите стену дальше внутрь, у вас будет кровельное покрытие перед домом, чтобы защитить его от дождя или снега.
В этом уроке стена размещается на расстоянии 24 дюйма от передней части дома.
Перед тем, как начать обшивать крышу фанерой, проверьте, нужны ли вам какие-либо дополнительные опорные блоки или перемычки для удержания фанеры. Вы не хотите, чтобы какие-либо секции фанеры были свободными или не были прикреплены к раме. Так же, как фанера на полу, все края фанеры должны касаться досок.
После того, как вы добавили блокировку, возьмите фанеру 3/4″ и прикрепите ее к фермам крыши, начиная с нижней части крыши. Фанера должна перекрывать ферму крыши на 3/4 дюйма. Таким образом, передний нижний лист фанеры будет сдвинут назад на 3/4 дюйма от передней части дома. Затем остальные части фанеры будут следовать той же схеме.
Теперь установите переднюю дверцу. Для этого урока дверная рама имеет ширину 64 дюйма для одной двери с боковыми оконными панелями. Как упоминалось ранее, вы можете изменить это на одну дверь без панелей.
Далее установите переднее и заднее окна, а также мансардные окна. Следуйте инструкциям по установке окна, чтобы предотвратить любые утечки воды.
Для этого шага покройте крышу рубероидом. Не забудьте начать установку бумаги снизу, продвигаясь вверх по крыше. Кровельная бумага должна иметь нахлест, чтобы вода стекала вниз и не попадала внутрь дома.
После установки кровельной бумаги возьмите накладки из листового металла и установите их вокруг слуховых окон. Металл защитит углы от протечек воды. Обшивка также должна быть установлена снизу, продвигаясь вверх.
Если вы строите этот дом в суровых холодных погодных условиях, вам может понадобиться установить фанеру на стены перед установкой сайдинга.
Если погода не слишком холодная, вы можете просто прикрепить бумагу к внешней стороне стен, а затем установить поверх нее сайдинг.
Перед установкой сайдинга убедитесь, что над дверью и окнами установлены все Z-образные металлические планки. Также в нижней части сайдинга установите металлический отлив, чтобы вода не попадала внутрь дома. После того, как дом обернут бумагой и установлен металл, установите сайдинг спереди и сзади дома. Кроме того, установите сайдинг вокруг мансардных окон.
Затем установите обшивочные доски под кровельное покрытие перед домом. Затем установите лицевые панели спереди и сзади. И любая другая отделка вокруг дома, например, отделка углов слуховых окон и нижняя отделка для покрытия балок и балок пола.
После того, как вся отделка установлена, пришло время покрыть крышу черепицей. Если у вас есть какие-либо проходы через крышу, такие как каминная труба, самое время их вырезать. После того, как вы вырезаете проходы через крышу и устанавливаете металлические крышки, покройте крышу черепицей.
Черепица — не единственный вариант кровли. Вместо этого вы можете установить крышу из листового металла или другие доступные типы крыш.
Перед установкой изоляции и гипсокартона подумайте о внутреннем жилом пространстве и о том, как оно будет выглядеть. Если вы планируете установить шкафы на стене, вам нужно будет добавить дополнительные опорные блоки или рамы для их поддержки. Или, если вы хотите повесить большой телевизор или любой другой тяжелый предмет, вам понадобятся каркасные опоры.
Также подумайте об электричестве. Возможно, вам придется проложить некоторые провода, электрические вилки и выключатели. Завершите дизайн интерьера и расстановку мебели перед установкой гипсокартона, чтобы не вырезать гипсокартон.
После установки электропроводки и подпорки заполните изоляцией фермы крыши, включая стены слуховых окон. Затем установите гипсокартон на стены.
Наконец, завершите установку паркетного пола, плинтусов, лестницы на чердак, выключателей света и любых других приспособлений и отделки.
