как сделать самому, чертежи, схемы, эскизы, установка, пошаговая инструкция с фото и видео

Откатные ворота – альтернатива классическим распашным воротам. В состав конструкции входят направляющие, щит, рама, ролики, электропривод (опция). Деталей очень много, но все же сделать откатные ворота своими руками не проблема, если знать основные нюансы.Раздвижной механизм имеет ряд преимуществ – безопасность, простая система управления, удобная автоматика.

Содержание статьи:

• Устройство и принцип работы откатных ворот
• Особенности проектирования конструкции
  • Чертежи для изготовления
  • Данные о высоте и ширине
  • Расчет противовеса
  • Расчет прочности арматуры
  • Общие правила подбора комплектующих и фурнитуры в зависимости от веса ворот
  • Дополнительные расчеты
  • Ограничения по установке откатных ворот
• Производство консольных откатных ворот и монтажных ступеней
  • Материалы и инструменты
  • Подготовка деталей механизма отката
  • Кирпичные столбы
  • Разметка котлованов и земляные работы
  • Производство закладных конструкций
  • Установка закладного элемента в приямок
  • Электропроводка для автоматики ворот
  • Бетонирование котлована
  • Сварка
  • Крепление ролика с накаткой
  • Крепления стопора верхней направляющей кронштейна
  • Изготовление створок
  • Окраска и установка
  • Регулировка положения подшипников качения
  • Установка автоматики
  • Заключительный этап
• Раздвижные ворота
• Сервис
• Распространенные ошибки

Устройство и принцип работы откатных ворот

Свое название сооружение получило из-за способа открывания. Дверное полотно перемещается вдоль ограждения, то есть в плоскости дверного проема, тем самым занимая меньше места.

Есть три типа откатных ворот:

• рельс;
• приостановлено;
консоль
• .

В конструкции откатных ворот предусмотрены ролики на направляющей, расположенной в нижней части. На них держится вся конструкция, с их помощью полотно движется. Роликовая опора идет к рельсу, уложенному в дорожное покрытие. В верхней части ворота удерживаются скобой, на которой закреплены боковые ролики.

Откат таких ворот равен ширине проема.

Недостатки конструкции:

• рейка расположена по всей ширине проезда;
• последний всегда забивается грязью, а зимой снегом и льдом, что чревато проблемами с открытием ворот. Поэтому рейку необходимо периодически чистить. Возможна установка греющего кабеля, что решает проблему обледенения, но это увеличивает затраты на монтаж, плюс дополнительные затраты на электроэнергию.

В конструкции второго имеется верхняя балка, по которой ворота перемещаются на роликах. Именно она ограничивает высоту прохода. Хотя возможна установка ворот со съемной верхней балкой. Но это усложняет конструкцию и снижает ее надежность. Съемная балка – это еще и увеличение финансовых затрат. Ширина ворот равна длине отката.

Наиболее часто сегодня используются откатные ворота третьего типа. Все дело в роликовых опорах, которые находятся за пределами площади проема, и он ничем не ограничен.В конструкции используется тот же кронштейн, что и в первом варианте.

Откатные ворота этого типа в 1,5 раза длиннее ширины проема. Дополнительная часть служит противовесом основной конструкции, имеет конфигурацию трапеции или треугольника. Это увеличивает пространство для движения ворот. Для этого сорта строится более мощный фундамент.

Читайте также: Как сделать гаражные ворота своими руками: схемы и пошаговая инструкция.

В устройство консольных откатных ворот добавлены еще два элемента — верхний и нижний уловители. Они удерживают полотно в равновесии, когда оно закрыто. Элементы располагаются на противоположной стойке шлюза. При этом в нижнем уловителе есть полка, на которую опирается консоль в закрытом состоянии.

Особенности конструкции конструкции

Для создания чертежа используются два параметра: ширина проема и высота откатных ворот. Последнее важно чисто по эксплуатационным качествам, если изготавливаются подвесные модели. В остальных случаях размер подбирается с учетом внешнего вида конструкции.

В дальнейшем будем рассматривать консольный вариант, так как часто используется в частном домостроении.

Чертежи для изготовления

К чертежам откатных ворот необходимо подходить с позиций простоты конструкции. Он состоит из двух важных элементов:

• балка консольная;
• два роликовых подшипника.

Первый упирается во второй и перемещается по их расположению. Сами ворота крепятся поверх балки, как правило, с помощью электросварки. Ролики устанавливаются снаружи проема.

Оба эти элемента являются готовыми изделиями. Их можно приобрести в строительном магазине. В зависимости от веса самих дверей продаются консоли и ролики разного сечения и размера. Хотя надо отдать должное мастерам, которые предлагают консоли и роликовые тележки, изготовленные своими руками.

Консольное дверное полотно представляет собой коробку, обшитую каким-либо плоским материалом. Сегодня часто используется профнастил.У нас есть подробная статья о том, как сделать ворота своими руками из профнастила. Раньше их обшивали досками или металлическими листами. Один из популярных вариантов – каркас с декоративными элементами из кованой стали. Именно он снижает такой показатель, как парусность ворот, что влияет на надежность. То есть чем ниже парусность, тем выше надежность.

Для изготовления каркаса используется профильная труба разного сечения: наружная с большим сечением, для внутреннего заполнения с меньшим.

Сделать откатные ворота своими руками можно по готовым чертежам ниже. Их можно взять за основу, учитывая размеры конструкции.

Схемы консольных откатных ворот понятны человеку, даже не имеющему специального технического образования. Главное правильно сделать требуемые замеры, которые понадобятся при расчете габаритов воротной конструкции.

Данные о высоте и ширине

В первую очередь определяется ширина ворот, которая зависит от ширины проема, то есть от расстояния между въездными столбами.Последний параметр рассчитывается с учетом ширины автомобиля (расстояния между боковыми зеркалами заднего вида). И к этому размеру прибавляется по 30-50 см с каждой стороны.

Сами ворота необходимо сделать больше на 10 см с каждой стороны, чтобы они закрывали не только проем, но и часть столбов. Таким образом можно добиться того, чтобы между ним и столбами не оставалось зазоров, если смотреть на конструкцию сбоку.

При расчете ширины учитывают, как машина будет въезжать на площадку.Если дорога попадает в ворота, то расчет остается без изменений. То же самое произойдет при входе под углом 90º. Если под меньшим углом, то расстояние между стойками необходимо увеличить.

Все дело в уменьшении зазора между машиной и стойками. А если дорога грязная или на ней лежит снег, то велика вероятность того, что машину при скольжении занесет. В этом случае небольшой зазор может не спасти вас от удара о шест. Поэтому ширину проема в данном конкретном случае необходимо дополнительно увеличить с каждой стороны на 10-20 см.

Насчет высоты откатных ворот — есть мнение, что этот размер должен соответствовать высоте забора. Снаружи такая конструкция выглядит более эстетично. Хотя каждый определяется с этим параметром самостоятельно. Но чем выше высота, тем тяжелее сами откатные ворота, плюс выше парусность. Соответственно, увеличивается стоимость конструкции и сложность ее сборки.

Расчет противовеса

Как указано выше, длина противовеса равна половине ширины проема.Если откатные ворота не тяжелые (300-400 кг), то длину можно взять из расчета одна треть ширины въезда.

Такой же размер можно использовать, если противовес имеет прямоугольную конфигурацию.

Расчет прочности арматуры

Прочность фурнитуры – основной показатель, влияющий на срок службы откатных ворот.

Аксессуары включают:

• два роликовых подшипника;
• нижняя опорная балка;
• два ловителя;
• опорный кронштейн, расположенный на стойке, на которой установлены ролики.

Обычно продается в комплекте. Производители предлагают разные модели комплектующих, которые отличаются друг от друга толщиной материала. Выбор зависит от веса откатных ворот.

Подходя к расчету откатных ворот, нужно учитывать не только размеры конструкции, но и вес материала, из которого она будет собрана.

Общие правила подбора комплектующих и фурнитуры в зависимости от веса ворот

Откатные ворота с разными размерами – это, прежде всего, разный вес изделия.Именно по последнему параметру подбирают комплектующие, отличающиеся техническими и эксплуатационными характеристиками. Ниже представлены характеристики фурнитуры для разных консольных дверей от компании «АЛЮТЕХ».

1100-1500 кг

Самые тяжелые ворота, которые не устанавливаются на частных участках. Их устанавливают на производственных объектах.

Характеристики оборудования:

1. Ролики. Предлагаемые размеры: 190x480x175 мм. Диаметр роликов 100 мм.Учитывается, что первая опора выдержит нагрузку 3,4 т, вторая 1,5 т.
2. Нижний улавливатель из стали толщиной 5 мм. Предлагаемые размеры: 188x153x100 мм.
3. Верхний улавливатель из стали толщиной 4 мм. Размеры такие же.
4. Опорная балка. Изготовлен из стали толщиной 5 мм. Высота и ширина — 130х135 мм.

800-1000 кг

Все одинаковые размеры по порядку:

1. Ролики — 100x251x138,5 мм. Диаметр колес составляет 61 мм.
2. Нижний улавливатель — толщина стали 4 мм. Размеры: 140х101х95 мм.
3. Верхний уловитель — толщина 3,5 мм.
4. Опорная балка — толщина 4,5 мм. Размеры по высоте и ширине: 89х74.

600-700 кг

Спецификации оборудования в том же порядке:

1. Ролики — 80x167x112 мм. Диаметр колес 55 мм.
2. Донный улавливатель — толщина металла 3,5 мм. Размеры: 100х82х80 мм.
3. Верхний уловитель — толщина 3-3.5 мм.
4. Опорная балка — толщина 3,5-4 мм. Высота, ширина: 70×60 мм.

300-500 кг

Характеристики оборудования:

1. Ролики — 178x90x117,8 мм. Диаметр колес составляет 43 мм.
2. Размеры нижнего улавливателя 100х96х67 мм. Толщина металла — 3 мм.
3. Верхний уловитель — толщина 3 мм.
4. Опорная балка — толщина стенки 3,6 мм. Размеры 60х55 мм.

Единственное, на что нужно обратить особое внимание, так это на материал, из которого изготовлены комплектующие.Это должна быть высокопрочная сталь, например, марки С355.

Дополнительные расчеты

Для устройства фундаментов консольных откатных ворот применяют три варианта. Один имеет форму буквы «П». То есть это два заглубленных столба, на которые опирается бетонная лента. И вся эта конструкция должна быть монолитной и армированной. При этом глубина столбов должна быть больше глубины промерзания грунта.

Это достаточно сложный и трудоемкий вариант, поэтому в частном домостроении применяют либо заглубленную ленту, либо два отдельно стоящих столба.Во всех трех случаях поверх конструкции фундамента укладывается швеллер, который становится опорой или основанием для роликов откатных ворот. Его крепят к арматурной решетке, уложенной в подготовленную опалубку под фундамент. Способ крепления — электросварка.

Что касается размера самого фундамента, то:

• глубина закладки — глубина промерзания грунта в районе строительства дома плюс 10-15 см;
• длина равна длине противовеса.

Ширина сложнее. Этот параметр будет зависеть от ширины входного проема. Чем больше последний, тем шире фундамент.

Ограничения по установке откатных ворот

Особых ограничений для установки откатных ворот нет. Просто могут возникнуть ситуации, мешающие монтажным работам. Например:

1. На линии отката конструкции растет дерево, которое необходимо удалить. Спать или нет, решает разработчик.
2. Если в районе ворот проложены воздушные или подземные коммуникации.
3. В зоне отката какое-то здание. Это может быть даже соседский забор.
4. Непрямолинейность рельефа.

Производство консольных раздвижных ворот и монтажных ступеней

Пошаговая инструкция изготовления и установки откатных ворот своими руками представляет собой последовательность строительных операций:

1. Определение размеров ворот с учетом ширины проезда.
2. Создание рисунка холста. Определение его веса с учетом каркаса и обшивки.
3. Подбор и покупка аксессуаров.
4. Установка опорных стоек. Они могут быть металлическими, из металлического профиля или собранными из кладочного материала: кирпича, бетонных блоков, камня.
5. Строительство фундамента: разметка, земляные работы, установка армированной решетки с приваренным к ней швеллером, заливка бетонным раствором.
6. Установка арматуры.Роликовые опоры крепятся к швеллеру еще до его соединения с арматурным каркасом и заливки бетоном.
7. Установка откатных ворот.
8. Покраска конструкции.

Материалы и инструменты

Здесь необходимо произвести разделение по выполненным строительным работам. Это сборка каркаса дверного полотна и возведение фундамента. Следовательно, для первой строительной операции потребуются материалы:

1. Трубы профильные.Один из вариантов – для сборки каркаса используется сечение 60х40х2 мм. Сечение 40х20х2 мм для внутренних элементов полотна.
2. Обшивка откатных ворот: профнастил, доски, стальной лист и др.

Для сборки рамы:

1. Сварочный аппарат.
2. Уголок, которым устанавливаются углы стыков профильных труб.
3. Зажимы для фиксации элементов каркаса.

Для сооружения фундамента откатных ворот необходимы следующие материалы:

1. Цемент, щебень и песок для приготовления бетонного раствора.
2. Швеллер №20 для базы под ролики. Это не единственный вариант.
3. Арматура стальная диаметром 10-12 мм для армирующей сетки.

Из инструментов для перемешивания бетона — лопаты и бетономешалка. Для перекапывания почвы — лопаты, ломы.

Потребуется еще один элемент — закладные. Это стальные уголки, которые вставляются в кирпичную или блочную кладку на уровне установки ловушек и опорных кронштейнов. Понятно, что если столбы представляют собой стальные трубы или другой металлопрокат, то закладные к ним крепить не нужно.Сама фурнитура непосредственно приваривается к металлическим поверхностям.

Подготовка деталей механизма отката

На этом этапе необходимо подготовить опорную балку и ролики. Роликовые опоры представляют собой либо готовые, либо самодельные элементы. Их нужно просто установить на швеллерную опору и приварить к ней. Расстояние между роликами зависит от двух параметров конструкции откатных консольных ворот: веса, габаритов.

Столбы кирпичные

Опорные столбы для ворот могут быть выполнены целиком из кирпича.Но есть более безопасный вариант. Для этого в качестве основания устанавливается профильная труба или обычная с круглым сечением, а затем обкладывается кирпичом. К трубе также привариваются закладные детали.

Как и все несущие конструкции, столбы являются несущими элементами. Поэтому под него заливается прочный фундамент из бетона марки не ниже М300. Оптимальная глубина закладки ниже уровня промерзания грунта.

За каждый пост:

• колодец вырыт;
• дно засыпается крупным песком слоем 10-15 см, но его можно заменить мелкозернистым щебнем;
• внутрь вставляется арматурный каркас из арматуры диаметром 10-12 мм и сечением в виде треугольника или квадрата;
Заливается бетон марки
• , который после этого должен простоять 28 суток, чтобы набрать марочную прочность.По истечении этого времени конструкцию можно загружать.

Именно на этапе формирования армокаркаса необходимо установить в приямок профильную трубу, приварив ее к каркасу. Труба должна быть выровнена строго по вертикали.

выполняется по стандартной технологии, как показано на фото ниже. Здесь хорошо видно, как крепятся закладные детали к трубе.

Разметка котлована и земляные работы

Фундамент под швеллерные и роликовые опоры выбирают с учетом несущей способности грунта.Самый простой вариант столбчатый Для этого:

1. Садовым буром делают не менее двух скважин диаметром 200 мм. Все зависит от длины противовеса. С дрелью все проще, быстрее и удобнее.
2. Внутри установлены армирующие каркасы из арматуры. Сечение может быть круглым, квадратным или треугольным.
3. К рамам приваривается швеллерная опора. Сварку можно проводить до монтажа армирующих конструкций.
4. Заливка бетонного раствора в колодцы.

Ленточный фундамент для откатных ворот сделать сложнее. Здесь будет много земляных работ.

Разметка делается на местности:

• длина приямка — длина противовеса ворот;
ширина
• зависит от длины конструкции ворот;
• глубина — ниже глубины промерзания почвы на 10-15 см.

Грунт вывозится с помощью лопат, если речь идет о ручной работе.

Производство закладных конструкций

Обычно ленточный фундамент армируют армирующими конструкциями в виде двух сеток, установленных вертикально и соединенных перемычками из той же арматуры, что и весь каркас. Размер ячеек решеток зависит от нагрузок, которым подвергается фундамент. Диаметр арматуры — 10-12 мм.

Закладная конструкция монтируется вне котлована фундамента. К нему сразу же приваривается швеллерная опора. Для усиления последнего можно дополнительно приварить несколько арматурных стержней.

Установка закладного элемента в приямок

Здесь есть два требования:

1. Вся закладная конструкция устанавливается так, чтобы швеллер был плотно прижат к опорной стойке.
2. Канал должен располагаться строго горизонтально.

Электропроводка для автоматики ворот

Если было принято решение автоматизировать откатные ворота для удобства открывания и закрывания, то еще на этапе формирования фундамента необходимо проложить электропроводку к электродвигателю и системе автоматики. Для этого используйте трос, который идет в комплекте, либо приобретите его по рекомендациям производителя открывающего механизма.

Провод должен быть проложен в защитной трубе — она ​​может быть пластиковой или металлической. Здесь важно, чтобы внутрь не попала влага. Поэтому концы трубы герметизируются.

Место закладки — фундамент. Труба крепится к арматурному каркасу.

Бетонирование котлована

Для этого этапа монтажа откатных ворот используется бетонный раствор марки не ниже М300.Бетон заливают после установки закладной конструкции и размещения швеллера горизонтально: в поперечном и продольном направлениях одновременно.

Смесь насыпают с утрамбовкой с помощью глубинного вибратора для удаления воздуха, попавшего в раствор при перемешивании. Пузырьки воздуха снижают прочность бетонной конструкции.

Сварка

На этом этапе к опорному швеллеру привариваются роликовые каретки. Место установки последних определяется заранее. Сварка ведется по всему периметру, потому что ролики подвергаются большим нагрузкам, особенно изгибу.

Важно правильно расположить первый ролик рядом с опорной стойкой. Обычно это 10 см от опоры вдоль канала.

Перед сваркой роликовую каретку лучше всего разобрать. Он состоит из двух частей:

• опора с регулировочными болтами;
Ролики
• закреплены на металлической подставке.

Сначала первый приваривают к швеллерной опоре, затем надевают на него, а точнее на болты, второй, прижимая его гайками.

Крепление ролика с накаткой

Это нижний уловитель ворот на роликах, который устанавливается на стойке напротив роликов. Для этого на роликовые тележки ставится опорный кронштейн. Над ним на 10-15 см монтируется ловушка. Именно сюда следует установить закладную деталь, вставленную в кирпичную кладку.

Фиксация осуществляется электросваркой.

Крепления стопора верхней направляющей кронштейна

Здесь все так же, как и с нижним элементом. Крепление к закладной осуществляется электросваркой. Единственное, приварка осуществляется точечно на случай, если что-то нужно будет изменить в расположении уловителя. Это часто бывает, когда окончательная регулировка откатных ворот производится на подшипниках качения.

Изготовление створки

Полотно откатных ворот состоит из двух частей: полотна и противовеса. Последняя не зашивается отделочным материалом, поэтому собирается из одного каркаса. Створка обшита, поэтому это двухрамное изделие.

Внешний выполнен из профильной трубы большего сечения. Это несущая конструкция. Внутренний собирается из трубы меньшего сечения. Именно к нему крепится отделка ворот. Несколько перекладин из одного материала повысят жесткость конструкции, что немаловажно при интенсивной эксплуатации конструкции.

Как только полотно готово, к нему крепится опорная консоль, а точнее к его нижнему профилю. Здесь также используется электросварка.

Окраска и установка

После сборки полотна:

• все сварные соединения обрабатываются болгаркой или болгаркой;
• обезжиривается состав;
• наносится грунтовка;
• цвет.

После высыхания краски ворота практически надеваются на ролики, которые должны находиться внутри опорной балки. Вверху рама вставляется в опорный кронштейн, как показано на фото ниже. Монтаж коробки откатных ворот своими руками – процесс несложный.

Регулировка положения роликовых подшипников

После завершения монтажа откатных ворот необходимо отрегулировать роликовые каретки. Следует отметить, что каретки не приварены к опорному швеллеру. Крепятся они шпильками или болтами, которые привариваются к опоре. Потому что после установки ворот необходимо выровнять их с проемом.

Существует четыре типа выравнивания:

1. Высота. Это дает возможность установить конструкцию над дорожным полотном в необходимых параметрах.Если используются автоматические ворота, то такая регулировка позволяет установить необходимый зазор между шестерней механизма электропривода и рейкой.
2. Поперек. Это позволяет выполнить монтаж, при котором сохраняется зазор между рамой и плоскостью проема.
3. Вдоль. Каретки выровнены по одной оси.
4. Горизонтальность в плоскости, перпендикулярной плоскости проема. Только так можно гарантировать вертикальность двери.

Установка автоматики

Механизм автоматического открывания и закрывания откатных ворот включает:

• электропривод с редуктором;
стойка
• ;
• два концевых выключателя, отключающих привод при достижении воротами одного из крайних положений;
• сигнальная лампа.

Монтажная рама монтируется под привод рядом с опорной рейкой. Он крепится к нему четырьмя болтами. Зубчатая рейка приварена сбоку к опорной балке по всей длине последней.Эта операция выполняется при открытых воротах.

Далее осуществляется установка двух концевых выключателей. Один у края ворот работает на открытие, сзади у переднего края противовеса на закрытие.

Заключительный этап

Ворота здесь закончены. Самый бюджетный вариант отделочного материала – профнастил. Его обрезают по длине так, чтобы он полностью закрывал внутреннюю раму конструкции ворот. Листы укладываются внахлест в одну волну. Крепление производится саморезами по металлу с широкой шайбой.

Вместо профнастила можно использовать доски, сэндвич-панели, листовой металл.

Раздвижные ворота

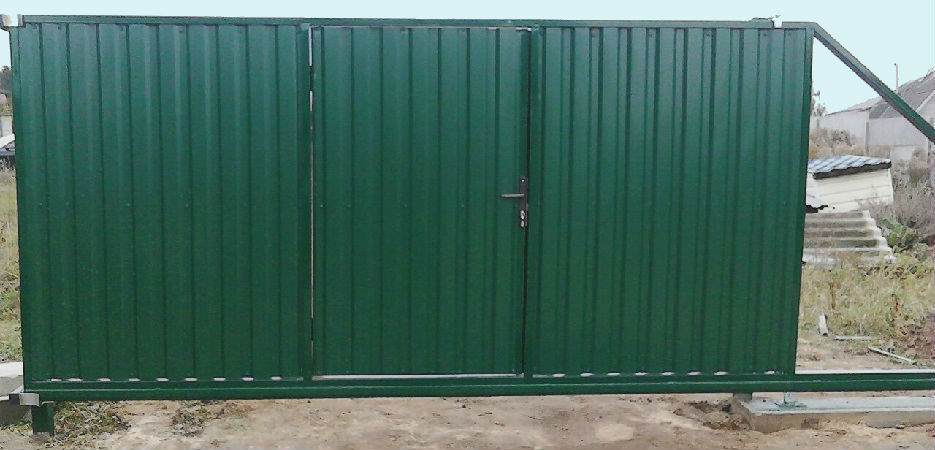

Установка калитки в откатные ворота – заманчивое предложение, но такое решение связано с рядом неприятных нюансов:

1. В такие ворота неудобно заходить. Это связано с высотой нижней части рамы, через которую придется перешагивать. Через такие ворота очень неудобно протаскивать велосипед или тележку.
2. Высоким людям также проблематично зайти в проем калитки; придется сильно наклоняться.
3. Вырезанная часть снижает жесткость дверной конструкции.
4. В калитку откатных ворот устанавливаются ручки двух видов: утопленные, она же скрытая, или маленькие. Оба варианта не самые удобные.

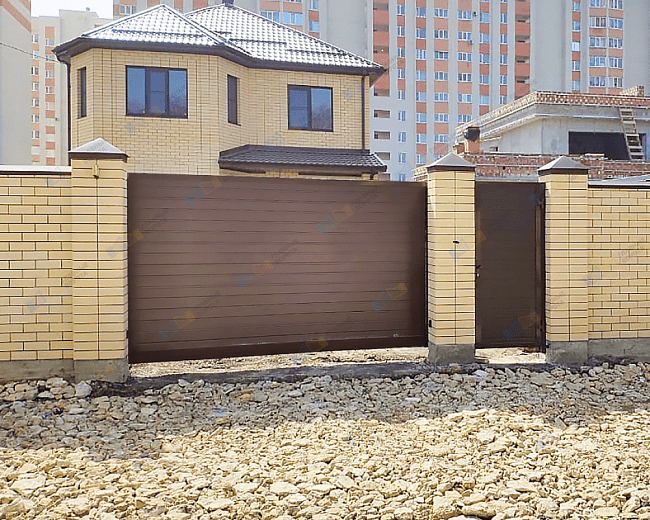

Поэтому калитку лучше устанавливать рядом с откатными воротами как отдельный функциональный элемент.

Сервис

Если были изготовлены откатные ворота ручные, то есть без автоматики и привода, то периодическое техническое обслуживание сводится к устранению участков коррозии металла и смазке вращающихся частей — роликов.Эти процедуры продлят срок службы двери и обеспечат плавный ход без перекосов.

Если в конструкцию добавляется электропривод, то количество профилактических мероприятий увеличивается:

• очистка реечной передачи от грязи;
• очистка фотоэлементов и концевых выключателей;
• проверка напряжения.

Реечные шестерни смазывать нельзя, они быстро зарастут грязью.

Распространенные ошибки

Сделать консольные откатные ворота своими руками несложно.Но если упустить из виду некоторые моменты, можно получить конструкцию, которая через какое-то время будет работать некорректно.

Распространенные ошибки:

1. Неправильно проведены замеры, что повлияло на размеры откатных ворот.
2. Неправильно залит фундамент для роликовых тележек. Особое внимание следует уделить глубине захоронения. Неглубокая конструкция в процессе пучения грунта начнет деформироваться и смещаться. Это гарантия того, что ворота не смогут двигаться по роликам.
3. Если противовес был укорочен. Балансировка – важный показатель работы откатных ворот. Если вес полотна не сбалансирован, то вся конструкция «задремлет». Эта ситуация может повлиять на ролики, которые будут подвергаться высоким изгибающим нагрузкам.
4. Полотно ворот должно быть жестким. Только так можно противостоять деформациям, которым подвергается конструкция под воздействием ветра и нагрузок. Поэтому ребра жесткости являются важным элементом. Без них ворота не сделаешь.
5. Установка роликов без регулировочной платформы невозможна.
6. Сечение опорного бруса должно соответствовать длине ворот и их весу. Неправильно подобранное соотношение приведет к деформации рельса и быстрому износу роликовых кареток.

Простота конструкции откатных ворот таит в себе множество нюансов, от которых зависит качество изделия. Пренебрегая любым из них, можно потерять деньги, вложенные в строительство. Ведь неправильная работа и эксплуатация приводит к возникновению неприятных моментов, которые в дальнейшем приводят к поломкам.

А как вы считаете, какая лучше проверенная годами классика в виде распашных ворот, или откатных ворот? Поделитесь своим мнением в комментариях. Сохраняйте статью в закладки, делитесь ею в социальных сетях.

Индия против Южной Африки. Счет в прямом эфире, 3-й тест, день 2: Шами из IND обеспечивает прорыв, удаляя опасного на вид Бавуму

Свод правил Калифорнии, раздел 8, раздел 1604.18. Автомобильные двери, ворота и электрические контакты.
