Содержание статьи:
1. Назначение мауэрлата

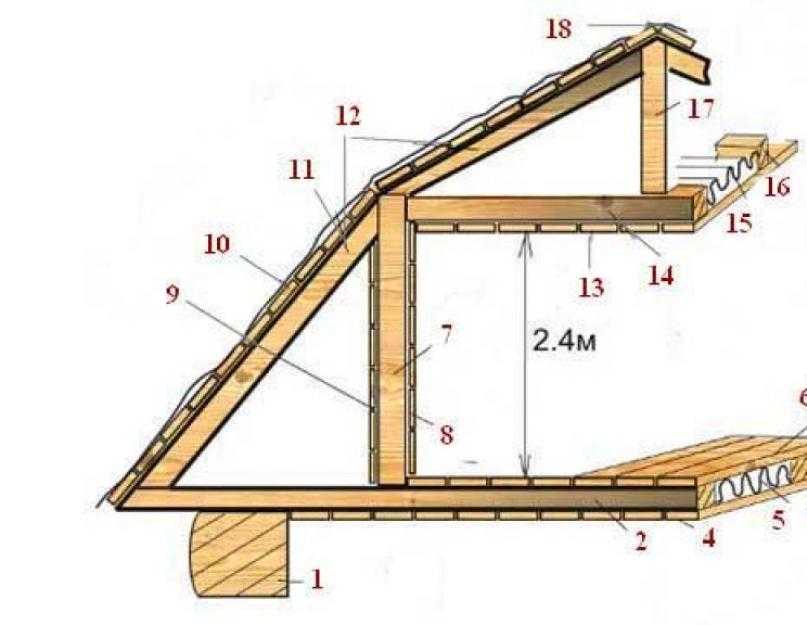

2. Установка стропильной системы
3. Устройство кровельного конька

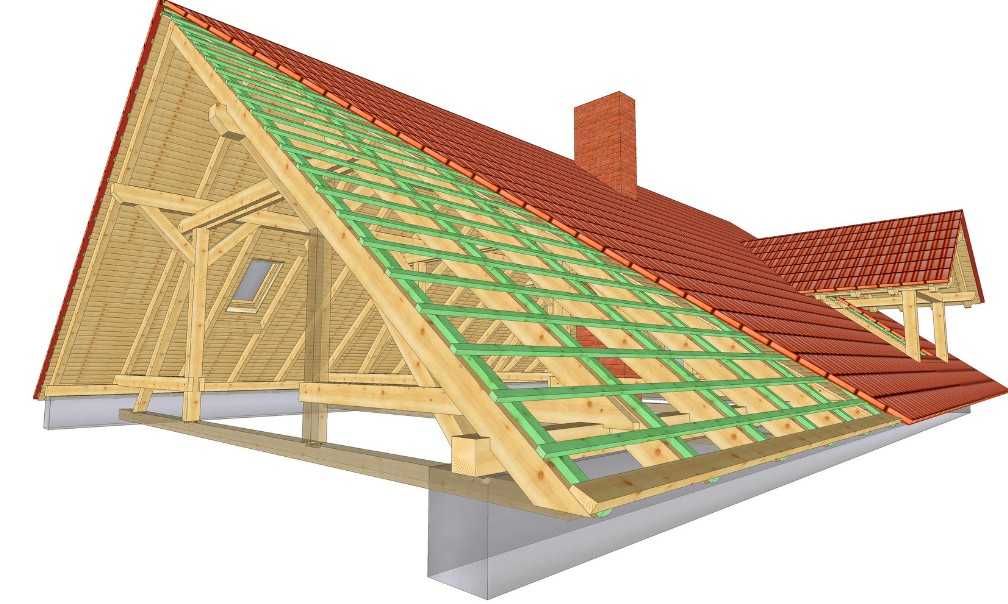

4. Монтаж обрешетки

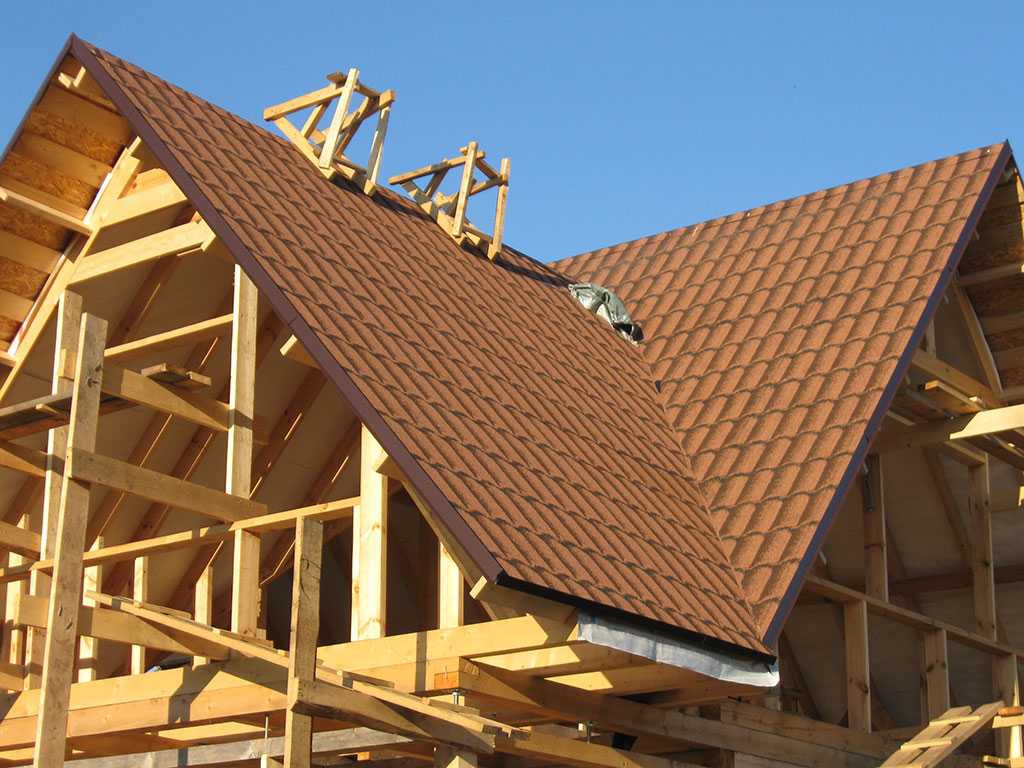

5. Укладка кровельного покрытия
Зачастую перед застройщиком очень остро встает вопрос, связанный с тем, как правильно построить крышу дома, причем сделать это так, чтобы в процессе эксплуатации не возникло каких-либо проблем, а сама крыша получилась надежной и прочной.
Далее речь пойдет именно о том, как правильно построить крышу своими руками, какую структуру имеет этот важный элемент дома, а также о том, какие этапы работы должны затрагиваться непосредственно в процессе монтажа. Безусловно, упомянуть сразу все возможные типы строительства крыш невозможно, поскольку вариантов устройства существует масса. Поэтому за основу можно взять строение крыши дома двускатного типа, являющейся одной из наиболее популярных среди всех типов конструкций.
Нужно отметить, что начинать обустройство крыши рекомендуется сразу же после возведения основного каркаса дома, то есть его стен, иначе есть вероятность, что здание без покрытия будет разрушаться изнутри.
Так как создание крыши с нуля – процесс весьма непростой, то обязательно необходимо создать желаемый проект строительства крыши своими руками, воспользовавшись для этого услугами специалиста. Здесь следует продумать будущую форму конструкции крыши с учетом параметров всего здания в целом, а также выбрать кровельный материал.

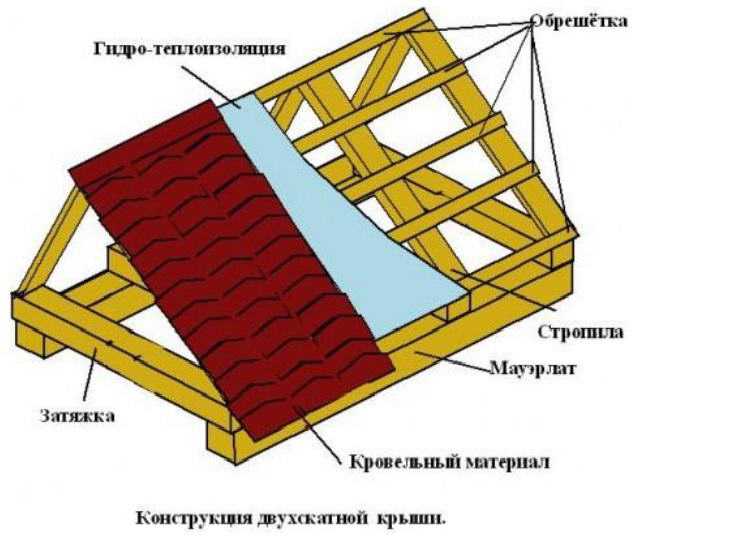

Чтобы разобраться с тем, как строить крышу, необходимо знать, что такое мауэрлат и какие функции он в себе несет. Мауэрлат – это балка опоры, выполненная из дерева и имеющая размеры приблизительно 150×150 миллиметров. Она укладывается по периметру всей площади здания на верхушки стен, то есть в те места, где будут крепиться стропильные ноги.
Важно понимать, зачем нужен мауэрлат. Установка мауэрлата крайне важна, поскольку именно благодаря этому элементу вся нагрузка, идущая на стены, распределятся равномерно. Балку необходимо плотно закрепить. Сделать это можно с помощью проволоки, но такой вариант подойдет только для крыш, имеющих малую парусность.
При условии, если площадь крыши составляет более 250 м², то закрепление мауэрлата требует установки в стену шпильки с резьбой, равной 12 миллиметрам на глубину не менее двух кирпичей. Шаг, с которым они должны располагаться – 2 метра. Шпилька является объектом, на который надевается брус и закрепляется при помощи гайки, имеющей широкую шайбу. Как правило, мауэрлат закрывают с внешней стороны стены кладкой.
Крайне важно помнить, что все элементы конструкции, состоящие из дерева необходимо обработать антисептиком, чтобы предотвратить их возможное гниение, а те места, в которых дерево соприкасается с бетоном или кирпичом, обязательно нужно оснастить гидроизоляцией.
Крепить мауэрлат к стене можно по-разному, например, при помощи арматуры, что станет весьма недорогим вариантом. После того как балка уложена, на арматуру приваривается специальная заглушка. Читайте также: «Как крепить мауэрлат к кирпичной стене».
Задумываясь над тем, как правильно построить крышу, необходимо знать, что самым главным несущим элементом кровельного каркаса является стропило. Оно представляет собой балку, имеющую размеры 150×70 миллиметров. Однако параметры могут и отличаться в зависимости от того, какой вес имеет крыша, а также с каким шагом расположены стропильные ноги.
Например, если кровельным покрытием выступает такой легкий материал, как металлочерепица, то стропила вполне могут иметь параметры 50×150 миллиметров и располагаться с шагом, равным 70 – 80 сантиметрам. Если крыша состоит из обычной черепицы, то правильнее будет воспользоваться стропилом с параметрами 80×200 миллиметров или соорудить конструкцию, состоящую их двух балок, скрепленных вместе с соблюдением шага в 60 – 70 сантиметров (прочитайте также: «Как правильно сделать кровлю»).
Очень важно правильно закрепить стропила к мауэрлату. Для этого, заранее выполнив необходимый надрез, нужно упереть стропильную ногу в балку опоры. Далее углы скрепляются между собой при помощи угла из металла (детальнее: «Установка стропил на мауэрлат»).
Также можно закрепить стропила с помощью вбивания трех гвоздей.
Делается это следующим образом:
Такой способ укрепления сможет защитить всю конструкцию от непредвиденного смещения под воздействием нагрузок. Еще один важный момент: древесина, применяемая для устройства каркаса, должна иметь показатель влажности, не превышающий 20%.

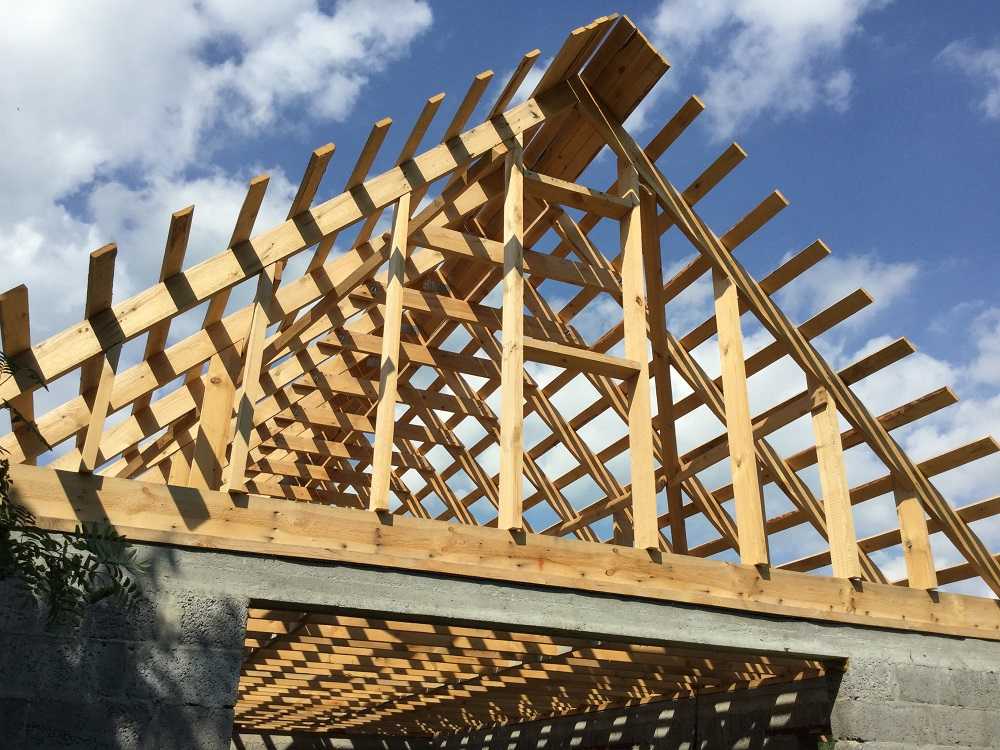

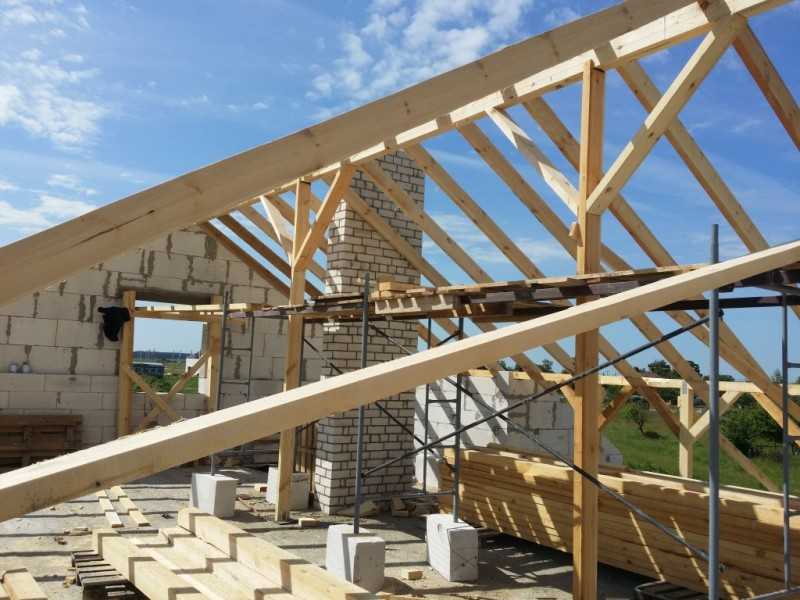

Видов стропил существует 2: наслонные и висячие.
Наслонные стропила получили более широкое распространение. Связано это с тем, что в отличие от висячих они имеют упоры, расположенные между несущими стенами сооружения. Именно поэтому такие стропила являются более простыми в установке. Применение висячих стропил обычно связано со случаями, когда функции упора несут лишь стены здания.
Этот тип конструкции, безусловно, является более сложным, к тому же он требует использования дополнительных элементов. Висячие стропила можно увидеть в нежилых постройках, таких как, например, хранилища, фермы и т.п., то есть в тех сооружениях, где перегородки не требуются. Читайте также: «Как сделать крышу дома своими руками – пошаговое руководство, инструкция по монтажу».
Строительство комбинированной крыши, смотрите на видео:
Необходимо помнить, что касаясь вопроса, связанного с тем, как правильно строить крышу, нельзя не упомянуть ее такой важный элемент, находящийся в самом верху как конек.
Так, принято выделять следующие способы устройства конька:
Определяясь с тем, как строить крышу далее, следует запомнить, что после установки несущей конструкции необходимо приступать к монтажу обрешетки, для чего применяются набиваемые на стропила доски или брус с сечением 50×50.
Такие параметры, как обрешеточный шаг или размер используемой доски напрямую зависят от того, какой тип кровли обустраивается и какой показатель имеет угол наклона кровли. При укладке мягкой кровли обрешетку следует монтировать вплотную, а для листовой кровли шаг должен составлять от 40 до 60 сантиметров. Зачастую встречается двойная обрешетка, суть которой заключается в набивке на стропильные ноги брусков с соблюдением определенного шага (контробрешетки), а затем непосредственно обрешетки. Этот тип устройства характерен для мягкой кровли. Читайте также: «Как сделать крышу дома своими руками – понятная пошаговая инструкция».

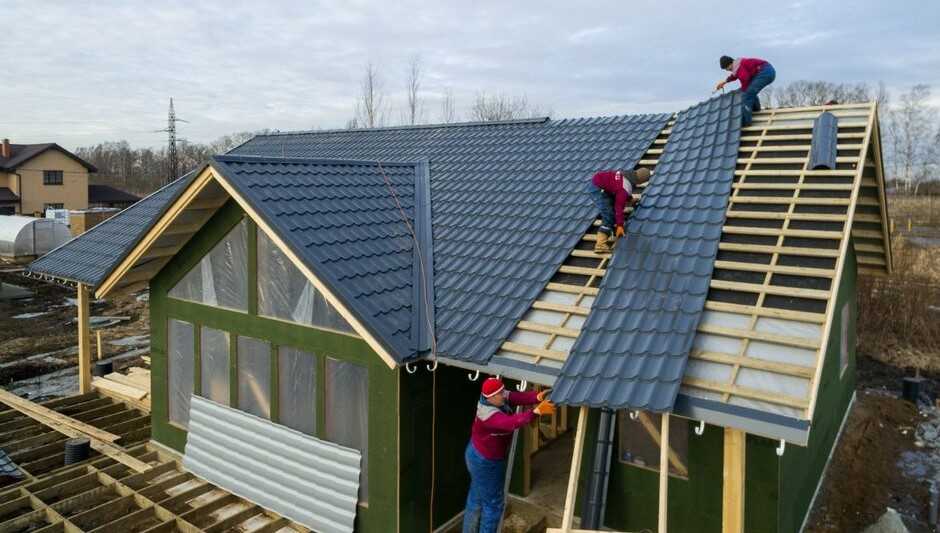

Очень часто сегодня кровельным материалом выступает популярная металлочерепица, поскольку стоимость ее является вполне доступной, кроме того, она проста в монтаже и обладает долгим сроком службы, а благодаря широкому ассортименту цветовых оттенков можно воплотить в жизнь любое дизайнерское решение.
В этом случае использование гидроизоляции под кровлей является обязательным, также необходимо оснастить крышу утеплителем, который кладется под гидроизоляцию, и пароизоляцией, укладываемой прямо над жилым помещением.
Важно обеспечить вдоль всей длины кровли отверстия вентиляции для того, чтобы влага могла выходить беспрепятственно.
Так или иначе, при возникновении вопросов относительно устройства крыши информацию с подробными фото и видео монтажа всегда можно найти в Интернете, но также не следует пренебрегать и помощью специалистов во избежание возникновения дальнейших проблем во время эксплуатации.
Многие владельцы пригородных участков предпочитают самостоятельно строить дом. Заключительным этапом строительства здания является возведение крыши.
Имея определённые навыки, можно сократить трудозатраты на наёмных работников и сделать работу своими руками. Многие не знают, как сделать крышу — в таких случаях лучше воспользоваться помощью квалифицированных рабочих.
Прежде всего нужно определить тип крыши, подготовить необходимые инструменты и материалы. Строительство кровли является одним из важных этапов строительства дома.
Чтобы сделать крышу, необходимо будет выбрать ее тип грамотно. Простейшие конструкции, которые можно сделать самостоятельно, включают двускатные крыши с прямыми рамами.

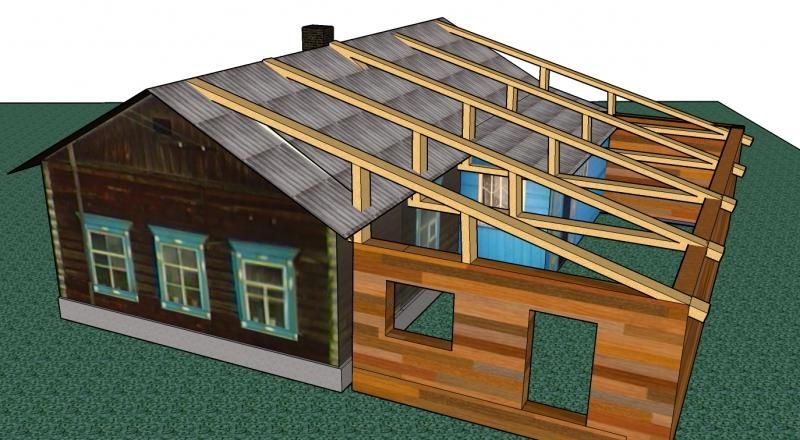

Перекрытие крыши одним уклоном позволит сохранить материал. Если вы сделаете такую раму крыши своими руками, трудоёмкость работы будет меньше, а скорость установки, наоборот, выше.
Но этот метод имеет несколько недостатков. Первый из них не самый привлекательный: нет возможности оборудовать чердак или мансарду. В этом случае пространство под крышей слишком низкое.

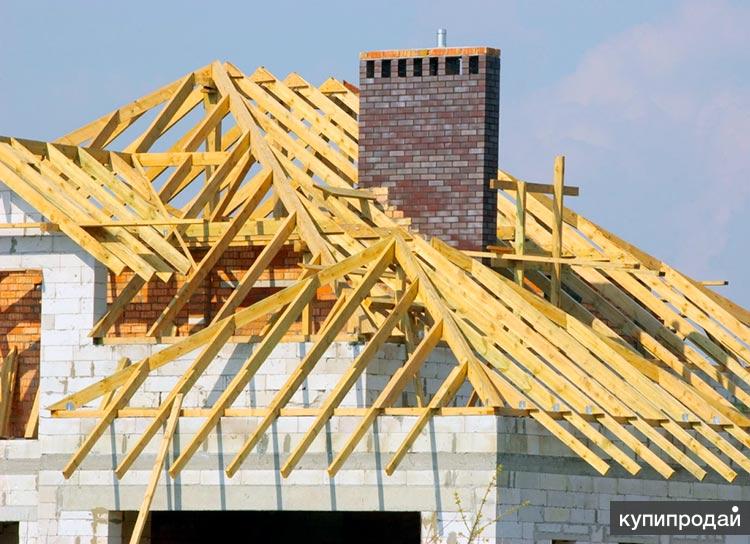

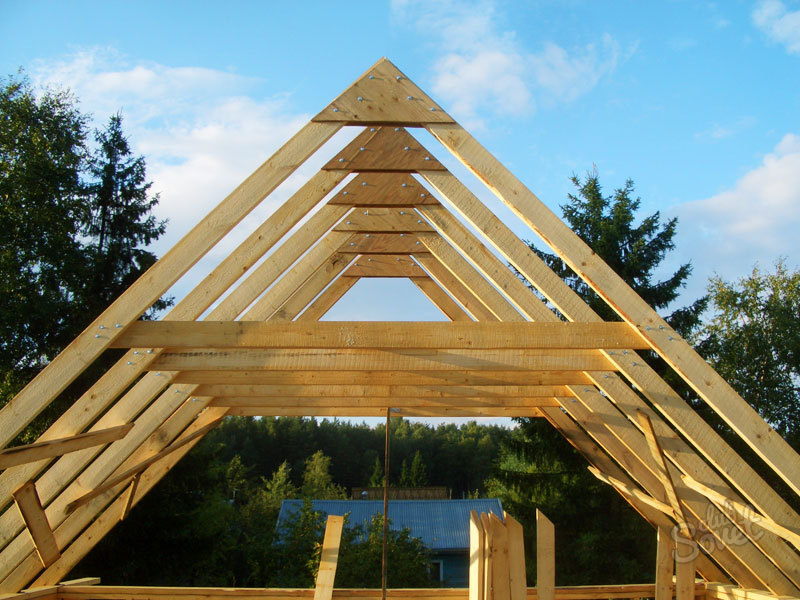

Очень часто монтируется двускатная крыша частного дома собственными руками. Она проста в изготовлении и позволяет вам получить больше места. По сравнению с четырьмя склонами она имеет меньшую сложность и вес. Также в этом случае требуется меньше материала. От других видов крыша дома значительно отличается. В этом случае вам нужно сделать треугольные фронтоны на концах здания.
Прежде чем вы построите кровлю своими руками с четырьмя лучами, вам придётся серьёзно подготовиться. Эта конструкция имеет больше элементов по сравнению с предыдущими кровлями. Кроме того, на чердаке нет возможности делать полные окна, поскольку дизайн лишён фронтонов. Монтаж крыши собственными руками в этом случае предполагает установку чердачных окон и мансардных окон.
Они предназначены для освещения и эвакуации.
Отличным вариантом будет комбинированный дизайн. Он может сочетать признаки всех этих типов. Другой вариант для чердака — строить крышу со сломанными склонами. В этом случае нижняя часть крыши имеет больший уклон, чем верхняя. Эта сборка позволяет поднять потолок в помещении и сделать дом более комфортным.
Современная строительная индустрия предлагает огромное количество традиционных и инновационных кровельных материалов. Чтобы понять все их разнообразие, вам необходимо подробно рассмотреть основные типы параметров. Однако вначале стоит понять, какие принципы используют при выборе определённых кровельных материалов. Выбор материала зависит от многих факторов:
Современный рынок полон различных кровельных материалов. Они должны быть не только достаточно прочными. Обязательным условием является способность противостоять различным негативным атмосферным факторам.
Возведение крыши частного дома требует подготовки инструментов и материалов.
В частности, вам понадобятся:
Расчёт досок для стропила производится так, чтобы можно было установить стропила со стороны крыши с шагом 80−120 см.Рассмотрим, как правильно сделать крышу. Чтобы определить конфигурацию и размер кровли, необходимо учитывать снежную и ветровую нагрузку в существующих климатических условиях — чем меньше угол, тем лучше конструкция выдерживает нагрузки. Но небольшой угол (40 градусов или меньше) не позволяет полностью использовать чердачное пространство.
Форма и конструкция кровли спроектированы в соответствии с проектным планом: ключевые опоры системы кровли должны совпадать с линиями и точками несущих конструкций нижнего этажа. Таким образом, необходимо учитывать ширину дома, наличие в центре продольной несущей стены. Если чердак не планируется использовать в качестве полезной площади для проживания, вы можете построить надёжную крышу с многослойными стропилами.
В этом случае стропила прикреплены к дорожке, которая поддерживает столбы, опирающиеся на внутреннюю опорную стенку.
Если будет принято решение о том, что двускатная крыша будет установлена собственными руками, вы должны внимательно прочитать пошаговые инструкции. Функциональные параметры крыши также зависят от правильной изоляции, характеристик и качества установки финишного покрытия.
Перед тем, как построить крышу дома надёжно, необходимо позаботиться о креплении мауэрлата — деревянной перевязки дома, которая служит границей перехода от камня к деревянной части.
Заблокируйте его такими способами:
Стропила — самая сложная часть работы. Важно не только смонтировать ножки стропил, но и правильно их разрезать.
В случае перекоса вся крыша будет «ходить», что плохо для дома.
Теперь необходимо отрезать верхний край доски так, чтобы систему стропил двух параллельных ножек можно было соединить режущими кромками без пустот и зазоров. Для этого нужно поднять доску вверх, прислонить к мауэрлату и поднять до нужного угла. В центре, перекрывающемся к стропилу полу, необходимо нарисовать линию. Это будет линия отреза платы. То есть в верхней части стропила получаем наклонный разрез. Все стропила, вырезанные с рисунком, собираются надёжно в верхней части с помощью скоб, стяжек и болтов.
Фронтон является продолжением стены, ограниченной склонами кровли. Если имеется двускатная крыша, то фронтоны дома треугольные. При установке конструкции сначала устанавливаются первые части, которые впоследствии служат рамкой для фронтонов. Необходимо строго проверить вертикальность структуры и убедиться, что они имеют одинаковую высоту. В верхней части фронтонов крепится горный хребет, на который позже монтируются остальные стропильные конструкции.
Как правило, фронтоны зашиваются после кровельных работ, но это можно сделать на более ранней стадии. Монтаж плат 50 x 100 или 50 x 150 мм осуществляется в вертикальном или горизонтальном направлении. Фронтон, который может быть построен своими руками, часто снабжается окнами. Необходимо предусмотреть изоляцию фронтонов.

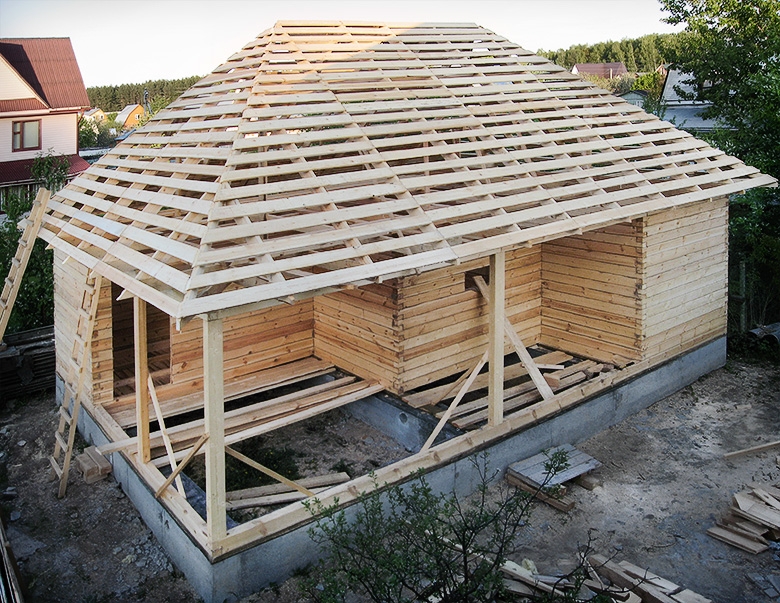

В продолжение темы стоит отметить, что следующим этапом станет установка каркаса и строительного кровельного пирога. Как только система будет готова, необходимо заложить каркас, который станет основой для других материалов пирога — пара- и гидроизоляции, а также для других изоляционных и кровельных материалов.
Кровельное покрытие может быть установлено из необрезных досок 100×50 мм. В этом случае шаг расположения досок зависит от конечного кровельного материала. Чем тяжелее, тем меньше должен быть шаг рейки. Обычно он равен 30 см.

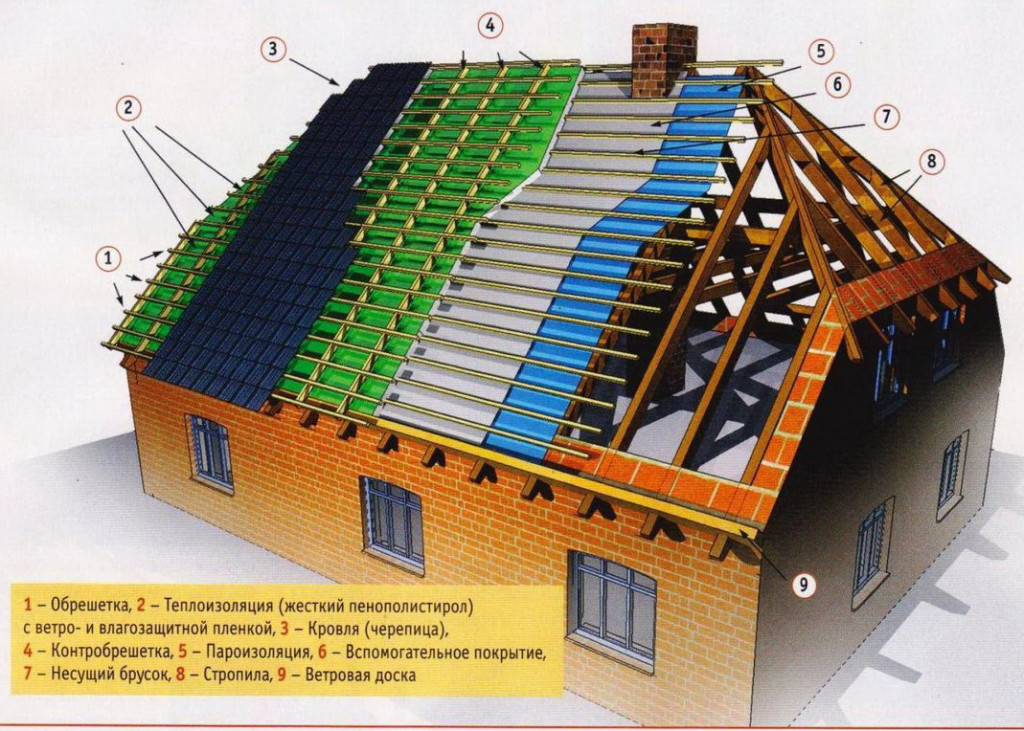

Важно: под каркасом желательно сложить слой пароизоляции.
Она защитит изоляцию от испарения из дома. На вершине барьера уже установлены доски.
Теперь перпендикулярно к дереву нужно заложить луч по ступеням, равным ширине плит или рулонов изоляционного материала. Между ними укладывается утеплитель, аккуратно в имеющиеся канавки.
Сверху все покрывают слоем гидроизоляции и фиксируют его другим перпендикулярным каркасом (в данном случае горизонтальным). И уже на нем устанавливают последний кровельный материал.
В самом конце установки крыши в доме необходимо установить дренажную систему. Она изготовлена из разрезанных пластиковых труб, их заблаговременно покупают. Теперь остаётся зашивать крышу с выбранным материалом.
Планка набивается на стропильную систему, шаг которой рассчитывается на основе характеристик кровельного материала — его размеров и жёсткости, способа установки. Если требуется использование гибких материалов (черепица, рулонный битум), необходимо сделать ровный каркас.
Работы по укладке черепицы крыши выполняются в следующем порядке:
Перекрытие должно быть усилено в каждой волне. Прикрывая крышу металлической плиткой, особое внимание следует уделять надёжности крепления листов и точности их соединения.
При монтаже кровли необходимо все делать как можно тщательнее иначе тепловые потери будут очень значительными. Обычно двускатная крыша сразу же выполняется с учётом использования различных материалов. Это позволяет строить кровлю с минимальными экономическими издержками.
Кроме того, этот подход ускоряет и упрощает установку теплоизоляции и пароизоляционной системы. Конструкцию двускатной крыши рекомендуется выполнять поэтапно с помощниками. Соблюдение технологии работы позволяет нам строить надёжную, прочную конструкцию.
Фото: ftfoxfoto / Adobe Stock
Построй крышу с головой свои собственные две руки
Получите предложения от трех профессионалов!
Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.
Крыши – это последний штрих в каждом доме, который буквально укрывает вашу семью от непогоды. Если вы заядлый любитель делать дома и имеете богатый опыт подрядных работ, вы можете подумать о строительстве собственной крыши без помощи подрядчика.
Но строительство крыши требует навыков каркаса и прикрепления слоев кровельного материала, и все это на высоте намного выше земли. Если у вас есть навыки и опыт, чтобы построить собственную крышу, наше руководство «Сделай сам» научит вас, как это сделать.
Прежде чем приступить к проекту кровли, найдите время, чтобы спланировать каждый шаг, чтобы избежать ошибок. Вам нужно будет выбрать стиль крыши, материалы и многое другое.
Фото: Дариуш Ярзабек / Adobe Stock
Существует несколько типов конструкций крыш , от двускатной до вальмовой, вальмовой и т.д. В этом руководстве мы будем строить двускатную крышу, так как это самый популярный тип. Двускатная крыша имеет две стороны с одинаковым уклоном и может быть построена из большинства кровельных материалов.
Вам нужно будет принять решение о покупке нескольких материалов для вашей новой крыши. Материалы включают пиломатериалы, подложку, обшивку, крепеж, кровельное покрытие и многое другое.
Сравните стоимость, качество и долговечность этих материалов и примите обоснованное решение. В конце концов, типичный срок службы крыши составляет 30 лет или больше при надлежащем уходе, поэтому стоит инвестировать в высококачественные материалы.
При покупке пиломатериалов для каркаса крыши вам необходимо учитывать размер и расстояние между стропилами, а также прочность пиломатериалов. Стропила крыши должны быть изготовлены из цельного бруса. Как только вы узнаете необходимую длину стропильных досок (см. ниже), купите пиломатериал, который будет как минимум на фут длиннее, плюс длина вашего свеса.
Дождь, падающий с вашей крыши, должен куда-то уйти. Надлежащий дренаж следует учитывать при выборе стиля и уклона крыши, а также того, как вы будете управлять дождевой водой. Водосточные желоба отводят воду от вашей крыши и являются жизненно важной частью вашей кровельной системы. Крайне важно установить водосточные желоба после возведения крыши.
При проектировании крыши требуется много усилий, и если вы не архитектор или инженер, вы, скорее всего, не сможете сделать это в одиночку. Проконсультируйтесь с экспертом, чтобы помочь спланировать идеальные размеры вашей конструкции крыши и шаг, расстояние между стропилами и т. д. Вам также необходимо будет поговорить с местным отделом строительных норм и правил по телефону 9.0029 получить разрешение на строительство и следовать надлежащим процедурам утверждения.
Строительство крыши — это не одиночное занятие. Вам понадобится как минимум еще один человек, в идеале два, чтобы помочь поднять доски на место и закрепить кровельные слои. Кроме того, планируйте потратить на этот масштабный проект не один день, скорее всего, это займет несколько дней.
При строительстве крыши вы можете использовать либо готовые фермы, либо изготовленные по индивидуальному заказу стропила.
Готовые фермы изготавливаются на отдельном предприятии в соответствии с размерами вашего дома. Их доставляют на площадку, а затем поднимают на место, обычно с помощью крана, но также подойдет много рук и соответствующая оснастка. Готовые фермы удобны и экономят время.
Индивидуальные стропила изготавливаются как часть процесса возведения крыши в вашем доме. Отдельные элементы каркаса вырезаются и собираются вместе. Стропильный каркас обычно лучше всего подходит для небольших проектов или уникальных линий крыши, и именно этот тип каркаса используется в этом руководстве.
Фото: cherokee4 / Adobe Stock
Строительство крыши можно разделить на четыре этапа: каркас, обшивка, подстилка и покрытие. Обрамление – самая сложная и напряженная часть проекта. Убедитесь, что вы хорошо знаете части крыши перед продолжением.
Каркас потолка и стены должен быть готов к зданию, к которому вы будете добавлять крышу.
Ваша конструкция должна иметь открытые потолочные балки, которые проходят по всему пролету стен и опираются на каркас стены.
Убедитесь, что существующий каркас и балки установлены вертикально и горизонтально. В противном случае вы рискуете построить крышу, которая также не будет ровной и может не функционировать должным образом.
Прежде чем резать доски для крыши, необходимо снять несколько мерок. Эти измерения имеют следующие конкретные названия.
Пролет : Расстояние по горизонтали между каркасом стены.
Высота : Расстояние по вертикали от потолочной балки до коньковой доски.
Пробег : Половина длины пролета.
Строка: Расстояние по диагонали от каркаса стены до коньковой доски.
Чтобы определить размеры «подъема» и «линии» и размещение коньковой доски, вам потребуется знать уклон вашей крыши .
Шаг крыши — это «подъем», разделенный на «пробег». Другими словами, если крыша поднимается по вертикали на 6 дюймов при каждом прогоне по горизонтали на 12 дюймов, шаг будет 6:12.
Ознакомьтесь с местными строительными нормами и поговорите со строительным служащим, чтобы узнать требования к уклону крыши в вашем районе. Если вы используете битумную черепицу в качестве кровельного покрытия, обычно требуется минимальный уклон 2:12.
После того, как размеры вашей крыши определены, вы можете приступить к раскрою досок для стропил. С помощью карандаша и угольника наметьте линии разреза. При использовании каркасного угольника он должен быть наклонен в соответствии с уклоном вашей крыши.
Отвес : Расположен в верхней части стропила, где он соединяется с коньковой доской. Положив обрамляющий квадратный длинный рычаг на верхнюю часть стропильной доски так, чтобы короткий рычаг находился вертикально, нарисуйте линию вдоль внешнего края длинного плеча.
Птичий патрубок: Расположен в месте соединения стропила с верхней частью стеновой пластины. Он состоит из двух разрезов, называемых разрезом пятки и разрезом сиденья.
Чтобы отметить пяточный срез, начните с линии среза по отвесу и измеряйте, пока не достигнете расстояния «линии». В этот момент поместите обрамляющий угольник в то же положение, что и раньше, и отметьте линию, параллельную отвесному срезу.
Чтобы отметить срез сиденья, переверните угольник каркаса и держите его перпендикулярно линии среза пятки. Сопоставьте длину длинного плеча в нижней части стропила с шириной стеновой пластины и проведите линию по направлению к отметке пятки.
Хвостовой срез: Расположен на противоположном конце стропила, образующего карниз крыши. Расположение этого разреза зависит от софита и фасции вашей крыши.
Повторите эти отметки на всех ваших стропильных досках и завершите надрезы циркулярной пилой.
Поскольку коньковая доска в конечном итоге опирается на стропила, вам потребуется временно поддержать коньковую доску, чтобы установить ее на место изначально. Прибейте доску к центру каждого конца фронтонной стены крыши и временно поместите коньковую доску сверху.
Для выполнения этой задачи вам понадобится несколько помощников. Пришло время установить обрезанные доски для стропил. Начните с подъема двух стропил на поверхность крыши и запланируйте установку по одному с каждой стороны коньковой доски на конце фронтона стены.
Прикрепите один конец стропила к стеновой пластине. Повторите этот шаг на другой стороне крыши с противоположной стропильной доской. Прислоните две стропильные доски друг к другу, чтобы они оставались вертикальными, но пусть один из ваших помощников будет удерживать доски на месте.
Повторите этот процесс с двумя стропилами на другом конце фронтонной стены. Как только четыре стропила на каждом конце будут прикреплены к стеновой пластине, поднимите доску для катания и закрепите ее между стропилами.
Установив коньковую доску, вы можете приступить к установке всех стропильных досок и завершить каркас крыши. Если в соответствии с нормами требуется какое-либо дополнительное обрамление, такое как хомуты, прогоны или раскосы, сейчас самое время их установить.
После завершения каркаса крыши можно приступить к установке слоев, из которых состоит поверхность крыши, начиная с обшивки. Вы будете размещать листы обшивки рядами, начиная с нижней части крыши и продвигаясь вверх к вершине. Прикрепите обшивку к каркасу крыши обычными гвоздями и расположите детали в шахматном порядке, чтобы не было длинных рядов стыков.
Капельница представляет собой металлический накладной элемент, защищающий обшивку от воды. Закрепите металлический отлив по всему краю крыши, при необходимости немного перекрывая каждую секцию.

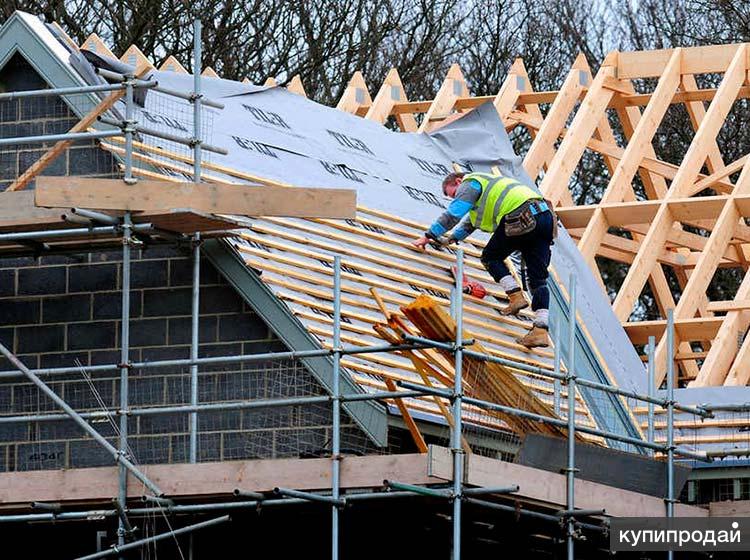

Подложка является следующим кровельным слоем — она служит гидроизоляцией для защиты обшивки и каркаса под ним в случае проникновения воды в кровельное покрытие.
Подложка обычно представляет собой войлочный материал, который поставляется в рулонах.
Раскатайте подложку от нижней части крыши до пика крыши, перекрывая каждую секцию по мере продвижения. После того, как вы установили подложку с обеих сторон крыши, намотайте последний слой на конек.
И последнее, но не менее важное: установите выбранное вами кровельное покрытие. Большинство домовладельцев выбирают битумную черепицу, но вы также можете выбрать металлическую кровлю, деревянную черепицу и т. д. Какой бы тип кровельного покрытия вы ни выбрали, вы будете укладывать его снизу вверх до вершины с небольшим нахлестом. Следуйте рекомендациям производителя по установке приобретаемого вами продукта.
Научиться строить крышу дома, а затем приступить к проекту — это подвиг, на который готовы пойти очень немногие домовладельцы. Вам нужен какой-то опыт строительства или столярного дела, чтобы знать, как делать правильные разрезы, стропить и устанавливать доски, а также поддерживать уклон крыши.
Согласно HomeAdvisor , оплата труда составляет около 60% стоимости установки новой кровли. Таким образом, хотя вы существенно сэкономите на стоимости рабочей силы, если построите крышу своими руками, нанять местного кровельщика — лучший способ — по нескольким причинам.
В первую очередь квалифицированный кровельщик поможет с первоначальным проектом вашей крыши. Вы можете чувствовать себя уверенно, зная, что ваша крыша будет иметь правильный наклон, правильно отводить воду и не допускать попадания воды в ваш дом. Профессиональная кровельная компания также предложит лучшие материалы и, вероятно, закончит работу намного быстрее, чем вы. Когда дело доходит до крупномасштабных и впечатляющих проектов, таких как строительство крыши, доверьте это экспертам.
Односкатную крышу построить проще всего, так как она имеет только один скат. Вместо двух наклонных сторон, которые встречаются посередине, как двускатная крыша, односкатная крыша будет наклоняться в одном направлении, что делает весь процесс немного более простым.
После завершения каркаса вам потребуются следующие материалы для кровли дома:
Деревянная обшивка
Капельница, она же металлическая накладка
Подложка для гидроизоляции
Кровельное покрытие, такое как металлическая или битумная черепица
Битумная черепица является наименее дорогим кровельным материалом. Они стоят около 10 000 долларов за дом площадью 1600 квадратных футов по сравнению с 16 500 долларов за металлическую кровлю или 25 000 долларов за шиферную черепицу.
Нужна профессиональная помощь с вашим проектом?
Получите цитаты от профессионалов с самым высоким рейтингом.
Автор: Бен Киссам • 9 июня 2021 г.
Автор: Лоуренс Бонк • 28 октября 2021 г.
Изнутри?
Бен Киссам • 20 декабря 2021 г.
EHT исследует некоторые основные методы каркаса крыши, от макета до установки.
Каркас крыши — один из тех плотницких навыков, которые кажутся довольно сложными, и действительно, некоторые проекты крыш сложны. Крыши в основном бывают пяти типов: односкатные, двускатные, вальмовые, вальмовые и мансардные. Еще одна распространенная конструкция на северо-востоке — «солтбокс», представляющий собой двускатную крышу с одной более длинной стороной. В наши дни все более популярными становятся «разрезы» или крыши с большим количеством ендов, слуховых окон и других особенностей. Во многих случаях при покупке планов дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки на место требуется дополнительная рабочая сила и подъемное оборудование.
Вы также можете построить свои собственные фермы, если у вас есть оборудование, или арендовать оборудование для их установки. Однако поштучное строительство стропил / крыши по-прежнему является более распространенным методом строительства многих зданий. Простые крыши, такие как навес или общий фронтон, довольно легко построить даже без планов, если вы понимаете основы и немного геометрии.
Чтобы построить любую крышу, кроме односкатной, включая фермы, вам нужно сначала определить несколько факторов; пролет, подъем, пробег и длина линии. Для односкатной крыши нужно знать только подъем, пролет и длину линии. Пролет – это расстояние поперек здания от внешней несущей стены до внешней несущей стены. Разбег составляет половину дистанции пролета. Подъем – это расстояние от центральной линии пролета до вершины линии крыши.
Длина линии измеряется от внешней стороны линии несущей стены до осевой линии крыши в верхней части подъема. По сути, вы работаете с треугольником с двумя катетами и длиной линии в качестве гипотенузы.
Вам также необходимо знать желаемый уклон крыши. Шаг – это уклон или угол от стеновой пластины до линии конька крыши. Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что равно 1/4 или 1/3 общего пролета здания, не считая выступов. Шаг также имеет свое обозначение, определяемое подъемом в дюймах на 12 дюймов.
Например, шаг 4/12 означает подъем крыши на 4 дюйма на каждые 12 дюймов. Важно иметь правильный шаг. Во многих случаях определенный шаг может быть необходим или даже требуется местными нормами. Шаг определяется снеговыми нагрузками, другими погодными факторами и покрытием, наносимым на крышу. Для тех, кто живет в северных частях страны, обычно используется уклон 8 дюймов 12 или более, чтобы удерживать чрезмерные снеговые нагрузки с крыши. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 на 12 (шаг 3/12). Для более низких скатов необходимо применять сборную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.
Уклон — это величина угла или наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в дробях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега.
Каркасный угольник традиционно используется для разметки крыши и определения уклона.
В этой статье речь пойдет о двускатной крыше без ендов и слуховых окон, потому что это самый распространенный и простой вариант для начинающего строителя. После того, как вы определите подъем, пролет, прогон, длину линии и уклон, следующим шагом будет разметка стропил или отметка вырезов на шаблоне стропила для создания крыши.
При создании стропил используются три основных пропила; отвес в верхней части стропила, где он прилегает к коньковой пластине; хвостовой срез, образующий внешний край карниза здания; и птичий рот, который позиционирует стропила на верхней части настенной плиты. Мы покажем два способа раскладки стропил; один с использованием традиционного каркасного (2-футового) квадрата, а второй с использованием нового C.H. Поворотная площадь Хэнсона.
Держите обрамляющий угольник названием производителя вверх; это называется «лицом» квадрата, а противоположная сторона — «обратной стороной».
Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг заключается в том, чтобы положить квадрат на конец стропильной доски и разместить 8 дюймов на шпунте (подъем) и 12 дюймов на лезвии (единица прогона). Измерьте расстояние от точки на лезвии до точки на язычке — должно быть 14-7/16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая выступ. Получившаяся цифра составляет 144-1/2 дюйма. Мы добавляем 12 дюймов для выступа, чтобы получить окончательную цифру 156-1/2 дюйма.
Осмотрите стропильную доску, чтобы определить, нет ли в ней изгиба или «короны». Вы должны сделать этот первый шаблон стропила на самой прямой доске, какую сможете найти. Если в доске есть какой-либо изгиб, разложите стропила так, чтобы вершина была направлена вверх или от вас.
Опыт показал, что вес крыши постепенно сплющит эту макушку. (Если корону расположить вниз, крыша может в конечном итоге провиснуть.) Затем разложите стропила, как показано на следующей странице.
Этот пример относится к крыше с уклоном 8/12
- Расположите квадрат на конце стропильной доски так, чтобы шпунт был слева от вас и был обращен от вас. Расположите квадрат так, чтобы 8 дюймов на внешнем крае языка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на задней стороне языка. Это отвес для конька крыши.
- Измерьте верхнюю часть этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер меньше ¾ дюйма. Также исключите нависание в этом месте. Удерживая квадрат в том же положении, что и раньше, отметьте вниз сбоку от языка. Это отмечает отвес с внутренней стороны стены дома для выемки (называемой птичьим ртом) для размещения стропила на стеновой пластине.
- Добавьте длину выступа за эту отметку и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
- Затем держите квадрат на отвесной линии, обозначающей рот птицы. Определите толщину стенки или глубину выреза рта птицы и сделайте отметку. Вырежьте выемку сначала ручной пилой или переносной циркулярной пилой, а затем завершите разрез ручной пилой.
Другой метод выкладки стропила с помощью угольника называется «шаговым». Как только отвес отмечен, просто переместите квадрат на 12 дюймов и отметьте другой отвес. Продолжайте двигаться вниз по стропилу и отмечайте вертикальные разрезы, включая любые нечетные цифры.
Один из способов выкладки стропил с угольником называется «уступка». Сделайте дубликат стропила по шаблону. Затем разложите стропила на гладкой ровной поверхности с расстоянием между ними по линии конька 2 фута.
Измерьте, чтобы убедиться, что подъем, длина и размах верны. Вы можете проверить их на здании, прежде чем резать остальные стропила. Как только вы убедитесь, что эти два шаблона стропил правильно вырезаны, отметьте их как шаблоны, отметьте и отрежьте необходимое количество стропил. Если в здании есть висячие или «летучие» стропила для концов фронтона, обрежьте и их. Однако у них нет перерезанного птичьего рта.
Убедитесь, что вы внимательно следите за рисунком стропила. Несколько лет назад я строил двухэтажный дом. Один плотник разложил и начал пилить стропила. Ему стало плохо от дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда каркас крыши был завершен и установлен настил, образовался встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропила или просто не был таким точным, но это была дорогостоящая ошибка.
Новый метод C.H. Hanson Pivot Square упрощает работу по укладке крыши.
Хотел бы я иметь этот инструмент несколько лет назад. Этот качественный инструмент представляет собой небольшой «регулируемый» угольник. Он поставляется с собственным прочным держателем для ремня, который также предназначен для карандаша плотника и буклета с инструкциями.
Опорный квадрат имеет три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами подъема, обращенными к вам, и приподнятым забором справа, нижняя часть представляет собой основание треугольника (пробег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.
Для Pivot Square может быть установлен любой шаг целого числа от 1/12 до 12/12. Просто отрегулируйте квадрат до нужного шага и зафиксируйте на месте с помощью рифленой ручки.
Затем вы можете использовать угольник, чтобы перенести угол разреза на пиломатериал. Или вы можете удерживать угольник на месте и использовать его в качестве надежной направляющей для переносной циркулярной пилы. Одной из замечательных особенностей является то, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать разрезы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разметки скатов с крутизной более 12/12, а также для раскладки вальмовых стропил. Эти цифры определяются на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок для создания впадин и впадин. И инструмент еще более универсален и может использоваться и для других разрезов. Ряд цифр проходит по центру градуированной дуги регулируемого лезвия с обеих сторон инструмента. Каждое из этих чисел представляет собой дополнение соответствующего угла вдоль ребра. Сумма этих двух цифр всегда равна 90 градусов.
Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую. Вы можете сделать разрез под углом 20 градусов, следуя заданному углу, перевернуть инструмент и сделать дополнительный разрез под углом 70 градусов, чтобы получить идеальные 90 градусов. Квадрат также поставляется с тремя нивелировочными пузырьками, которые облегчают измерение шага существующих конструкций. Чтобы измерить высоту, сначала расположите гипотенузу квадрата на крыше, идущую прямо вверх по высоте. Убедитесь, что он не находится под углом из-за краев гонта. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или цифра 9на гипотенузе или регулируемой лопасти должна быть на верхней или верхней стороне поля. Ослабьте фиксатор и отрегулируйте угольник до тех пор, пока пузырьковый уровень на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать высоту тона и градусы на «Deg. Общий подъем» масштаб площади.
Чтобы выложить стропило с опорным угольником, сначала определите шаг и установите угольник на правильный шаг на град. Шкала общего подъема. Поместите квадрат с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии конька среза рядом с концом стропильной доски. Измерьте длину линии на стропиле (минус 1/2 коньковой доски) и сделайте еще одну отвесную отметку параллельно первой. Определите выступ стропила, переместите угольник в это положение и сделайте еще одну отметку отвеса. Чтобы создать вырез для рта птицы, поместите квадрат в нижней части средней линии отвеса так, чтобы сторона с высотой находилась напротив отвеса, и сделайте отметку поперек доски, используя основание квадрата, начиная с нижней части отвеса. После того, как эта линия уровня установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых незначительных дефектов вдоль линии уровня. Затем с помощью угольника начертите короткую отвесную линию, параллельную другим, вниз от этой отметки до нижнего края доски.
Это завершает макет рта птицы.
Чтобы начать разметку с вертикального распила коньковой доски, установите регулируемый угловой нож на желаемый шаг. Поместите квадрат на место и сделайте отметку для разреза.
Вы также можете удерживать угольник на месте и использовать его в качестве направляющей для переносной циркулярной пилы. Поверните угольник на место, чтобы выполнить отвесный срез, завершающий рот птицы и отмечающий срез хвоста.
В наши дни часто используются более широкие стропила, чем те, которые подходят для бордюра, поэтому конец стропила также обрезается, чтобы получилась более узкая, более подходящая бордюрная доска. Для этого необходимо провести линию уровня на хвосте стропила. Для этого не делайте разрез хвоста, пока он не будет установлен. Нарисуйте вспомогательную решетку и завершите решетчатую доску на конце стропила напротив среза отвеса.
Используйте нижние края этих досок, чтобы отметить ровную линию среза. Опять же, как только все вырезы будут отмечены, вырежьте стропила по образцу, проверьте, и вы готовы возводить каркас крыши.
Для возведения стропил используйте временные раскосы коньковой доски.
Перед началом обрешетки определите положение стропил на обеих верхних пластинах и отметьте их с помощью обрамляющего угольника. Маленькая, или шпунтовая, сторона квадрата имеет ширину 1-1/2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы ориентироваться при установке.
Прикрепите стропила к коньковой доске, а стойку к верхней стеновой пластине и добавьте хомуты. Самый простой способ возведения стропил – изготовление временных раскосов из 2-х материалов. Это должна быть высота стен здания плюс подъем. Используйте ровно столько опор, сколько нужно для первой длины коньковой доски.
