Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.
Желтые саморезы, черные саморезы, мебельные болты.Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.
Болт с закладной гайкой Видео про установку закладных гаек (более удобный вариант):
youtube.com/embed/YFsmyp1t0Fc» frameborder=»0″ allowfullscreen=»allowfullscreen» data-mce-fragment=»1″>Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями, для этого подойдут любые жидкие гвозди по дереву. Если же вы распускали материал на станке и края стенок корпуса идеальны, то клей наносите очень тонким слоем, но все равно не забудьте промазать стыки изнутри.
Вывести провода можно и напрямую, но лучше сделать короб для сабвуфера с клеммником.
Клеммник для корпусаИспользуйте варианты с резьбой — они надежнее. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.
Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.
Вам понадобятся:
Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.Итак, вы определились с формой для сабового короба и у вас есть чертеж.
Разметьте лист по деталям и распилите по нанесенным размерам. Используйте диск большим количеством зубьев, чем меньше размер зуба у диска для циркулярной пилы, тем меньше получится сколов, и их размер будет незначительным.
Если вы пользуетесь ручной циркуляркой, а рука у вас не набита, лучше использовать направляющую, что бы случайно не «завалить» рез.
Выполнять эту работу лучше вдвоем, так как одному ворочать большие листы и держать их во время работы достаточно не удобно.
Ниже хорошее видео от Rockford Fosgate, правда на английском, но тут все понятно без перевода — выбор формы корпуса, разлиновка деталей, распил.
Чтобы правильно сделать короб для сабвуфера перед вкручиванием самореза сверлите для него отверстие тонким сверлом, это увеличит прочность крепления и убережет фанеру от расслаивания. Равномерно распределяйте количество саморезов по длине стороны и следите за тем, что бы на углах они не встретились.
Почти всегда с сабом идет шаблон для вырезания посадочного отверстия, он может быть частью коробки или быть отдельным вложением.
Вырезаете шаблон, переносите его на лицевую сторону короба и выпиливаете лобзиком или фрезером.
Если такого шаблона у вас нет, то придется вооружится циркулем. Размечая и вырезая отверстие под динамик будьте очень аккуратны! Полка корзины почти всегда имеет небольшую ширину. Вырежете меньше положенного — корзина сабвуфера не войдет в отверстие, вырежете чуть больше или не ровно — саб не сядет герметично или саморезы для крепления повиснут в воздухе.
Для увесистых сабов переднюю стенку корпуса рекомендуется делать двойной, для исключения вибраций во время работы динамика.
Двойная передняя стенкаПри больших габаритах корпуса двойных стенок может быть недостаточно и в некоторых случаях полезно будет воспользоваться распорками.
Варианты распорок и ребер жесткостиОбратите внимание на то, что все каналы ввода проводов, клеммники и т.п. должны быть загерметизированы, внутренние перегородки (стенки порта) не должны иметь щелей.
Отверстие под круглый клеммник удобно вырезать с помощью насадки, устанавливая его не забудьте проклеить по периметру.
Закручивая саморезы, не переусердствуйте, что бы не сорвать и не забывайте предварительно сверлить отверстия для них.
Если вы и используете закладные гайки для крепления динамика, то предварительно установите его в посадочное место, точно разметьте места сверления, уберите динамик и просверлите насквозь переднюю стенку согласно отметкам (следите, чтобы сверло всегда было перпендикулярно плоскости). Толщину сверла выбирайте в соответствии с диаметром закладных гаек. Установите гайки в подготовленные отверстия изнутри корпуса так, чтобы они не выпадали внутрь при закручивании в них болтов.
Закладные гайки с внутренней стороны передней стенкиПрикручивая динамик, не забудьте подключить его к клеммнику, для этого провода к нему можно припаять либо воспользоваться специальными клеммами.
Информативное видео сборки и склейки на примере серийного сабика Рокфордов.
Если ваш корпус был правильно рассчитан, он герметичный, крепкий и с достаточной толщиной стенок, то звук его определенно вас порадует.
Удачи в построении!
Многие водители не знают, для чего нужен короб для сабвуфера.
Однако подобная конструкция позволяет грамотно спрятать полезную часть аудиосистемы, не жертвуя органичностью интерьера в салоне. Чтобы изготовить короб, нужно подготовить ряд материалов и выполнить некоторые расчеты.
Существуют разные типы акустического оформления, включая:
Первые виды пользуются большим спросом, поскольку их несложно соорудить своими руками. Звуковые колебания в подобной конструкции изолируются от окружающей среды и гасятся, создавая объемный звук. Но в процессе затухания выделяемая энергия способствует теплоотдаче, что сказывается на параметрах акустики.
Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.
Чтобы устранить такое явление, внутреннее пространство ящика оснащают звукоизолирующими материалами (ватой или синтепоном).
В результате тепла выделяется меньше, а динамик звучит более объемно. При тестировании подобный метод дает до 15-20% увеличения объема.
Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »
Несмотря на простоту изготовления, такой короб под сабвуфер имеет массу плюсов. Первый — это возможность быстро рассчитать объем короба. Второй — минимальная вероятность перегрузки динамика. Третий — отсутствие конкурентов в качестве звучания при выборе подходящей сабвуферной головки и грамотном расчете корпуса.
Однако, кроме плюсов, у закрытых систем имеются и минусы. Ключевой недостаток — это низкие показатели КПД в сравнении с остальными типами.
Фазоинверторные коробы отличаются наличием специального тоннеля, в котором содержится небольшое количество воздуха. Его объем подбирается по следующему принципу: внутри конструкции должна размещаться вторая колебательная система, которая принимает волны от тыльной части диффузора и передает их в нужное место.
В пределах допустимого диапазона частот показатели КПД повышаются.
Кроме высокого КПД, фазоинвертор обладает большой прорехой в корпусе, которая сдерживает движение диффузора и снижает амплитуду его колебаний.
Из минусов выделяют высокие требования к настройкам и параметрам, т.к. чтобы сделать короб своими руками для восьми дюймового динамика, нужно учесть следующие нюансы:
Если необходимо спрятать активный сабвуфер, лучше использовать полосовой громкоговоритель, совмещающий фильтры высоких и низких частот. Примитивные конструкции отличаются закрытым объемом с тоннелем. Динамик находится в перегородке между камерами, поэтому 2 части диффузора функционируют на всю мощность.
Разбираясь, как сделать сабвуфер своими руками, нужно выбрать материал изготовления корпуса, выполнить некоторые расчеты и чертежи, а также придерживаться пошаговых инструкций по сборке.
При изготовлении коробов для сабвуфера используются разные материалы. Но чаще всего народные умельцы создают ящики из ДСП или МДФ, поскольку подобные плиты достаточно надежны и доступны.
Однако сегодня спросом пользуется прозрачный пластик или оргстекло, позволяющее воссоздать особый эффект в стиле hi-tech. Однако изделия из древесины отличаются лучшим звучанием, чем варианты из других материалов.
Применять при сборке короба для сабвуфера простое дерево или дощатые панели нельзя. Это должны быть конструкции с особой дисперсией, т.е. фанера, ДСП или МДФ. При выборе фанерных листов следует отдавать предпочтение многослойным вариантам, которые характеризуются такими достоинствами:
Такие свойства отсутствуют у других материалов, поэтому опытные мастера выбирают только фанеру. Но кроме фанеры или ДСП, понадобится подготовить сопутствующие элементы, включая ткань для шумоизоляции.
Она продается в специализированных магазинах аудиотехники или на рынке. Еще нужно подготовить строительный степлер со скобами, клей 88 и металлические уголки для повышения прочности конструкции по углам.
Если правильно выбрать материалы изготовления, сделать корпус для сабвуфера своими руками будет достаточно просто.
Чтобы рассчитать короб, можно воспользоваться специальными компьютерными калькуляторами, такими как WinISD или JBL Speakershop.
В пустые поля нужно ввести исходные данные для расчета коробов, включая параметры динамиков из базы данных или других источников. Еще с помощью программного обеспечения можно найти оптимальный вариант сопутствующих компонентов для наилучшего звучания.
Провести расчет для корпуса сабвуфера закрытого типа несложно, поскольку такая система наиболее проста в исполнении и не требует высокой точности значений. Чтобы определить, какой нужен объем короба, можно воспользоваться специальными формулами, основываясь на 3 параметрах динамика для выбора внутреннего объема.
Если паспортное значение резонансной частоты к добротности составляет меньше 100, подобный динамик не подходит для закрытых ящиков.
При использовании формул для проведения расчетов необходимо придерживаться таких требований: резонансная частота не может превышать 50 Гц, а добротность — 0,7.
Если нужно рассчитать объем короба фазоинверторного типа, лучше отдавать предпочтение динамикам с добротностью 0,3-0,5 и отношением резонансной частоты к добротности от 50. Еще понадобится определить размеры, площадь сечения и длину трубы.
Расчет корпуса в машину своими руками производится по тем же принципам, что и при обустройстве закрытой конструкции, но с учетом допустимой добротности не больше 0,6-0,65.
Длину фазоинвертора рассчитывают таким образом, чтобы она соответствовала рекомендованному значению.
Короб для сабвуфера 12 дюймов должен обладать объемом 47-78 л. Короб под 8-дюймовый прибор может иметь 20-33 л объема. Если нужно организовать ящик под 15 дюймов, берется расчет в 79-120 л.
Начиная собирать корпус для 8, 10 или 12-дюймового динамика, необходимо изучить каждый этап предстоящей работы и следовать пошаговому руководству. В первую очередь нужно создать красивую коробку:
Сооружая самодельный автомобильный ящик, важно позаботиться о хорошей защите корпуса. Для этого народные умельцы применяют разные материалы и методы:
Некоторые специалисты считают, что закрытые ящики для авто не должны иметь отверстия в своем корпусе.
К тому же многие из них рекомендуют оценить степень герметичности с помощью заливки внутрь воды.
Если сабы звучат без короба лучше, чем с ним, внутрь можно поместить вату или синтепон.
Некоторые водители желают научиться создавать сабвуфер Стелс своими руками, поскольку такой ящик отличается повышенной практичностью и функциональностью. Он занимает меньше места, чем стандартная квадратная конструкция для активного сабвуфера, может размещаться внутри крыла или в месте установки запасного колеса. Для 12-дюймового или 10-дюймового динамика понадобится короб объемом 18 л.
Процесс производства требует подготовки таких составляющих:
Определившись с местом, где будет установлен сделанный своими руками ящик, нужно подготовить багажник и начать сборку корпуса.
Некоторые водители предварительно снимают обшивку в багажнике, чтобы установить конструкцию как можно ближе к внутренней части крыла.
На напольное покрытие наносится полиэтилен, который способствует защите обшивки от попадания клея и обеспечивает хорошее крепежное место для фиксации саба.
На следующем этапе необходимо выполнить обклеивание крыла с помощью монтажного скотча. Для лучшего крепления используют 2 слоя тех самых малярных скотчей.
Дальше необходимо нарезать ткань маленькими отрезками по 20х20 см и приклеить ее с помощью малярного скотча и эпоксидного клея. Собираем ткань внахлест, чтобы предотвратить появление стыков или швов.
Каждый слой тканевого материала наносится друг на друга с попутным смазыванием эпоксидкой.
Делается это до тех пор, пока лист не получит толщину в 10 мм.
Сроки застывания материала составляют 10-12 часов. Чтобы ускорить процесс, можно воспользоваться лампой. Дальше необходимо вырезать дно и приклеить его к корпусу. Места стыков пропитываются герметиком и эпоксидной смолой.
Дальше корпус для сабвуфера нужно подогнать по форме, чтобы он совмещался с петлями багажника и не препятствовал нормальному открытию или закрытию. Потом остается отрезать лишние элементы, вырезать из ДСП боковые части и верхнюю крышку. Округлую поверхность создают из фанерного листа.
Древесно-стружечная плита предварительно обрабатывается эпоксидкой или герметиком, а потом соединяется с помощью саморезов. Если ящик будет выполнен из стекловолокна, использование эпоксидной смолы разрешается. После высыхания смеси используются саморезы.
С целью повышения герметичности конструкции в авто мастера проклеивают места швов 2 раза.
На следующем этапе необходимо посчитать размеры передней панели и вырезать ее лобзиком, предусмотрев наличие круга для 1 или для двух динамиков.
Для крепления этой части используются саморезы. В торцевой части проделывается отверстие под розетку.
На последнем этапе остается закрепить розетку и установить динамик. Дальше можно провести отделочные работы, покрасив сабвуфер или обтянув подходящим материалом. Первый вариант более сложный, поскольку он требует правильной подготовки поверхности перед покраской.

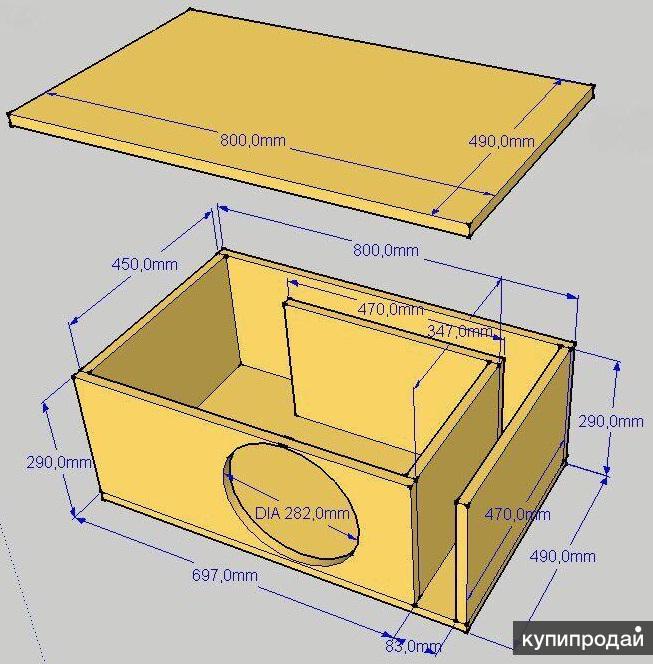

Чертежи коробов для сабвуфера и схемы — это полезные и информативные материалы, которые упрощают процесс расчета объема и сборки конструкции. Если создается короб для 12-дюймового динамика, оптимальный объем должен варьироваться в пределах 40-50 л. Чертеж короба основан на следующей примерной схеме:
Разработав корпус для сабвуфера, необходимо позаботиться о подходящих громкоговорителях, которые будут в нем установлены.
Используемые колонки должны отчетливо воспроизводить низкие частоты, преобразовывая электрический сигнал в колебания воздуха.
В большинстве случаев в авто размещают электродинамические головки, которые начинают колебаться под воздействием электрического тока в звуковой катушке. Подобные механические явления способствуют преобразованию сигнала в звуковую волну.
Работа громкоговорителей зависит от разных факторов, которые указываются в технической документации. Среди ключевых параметров выделяют:
Динамик представляет собой колебательную систему, которая воспроизводит звуковые сигналы с разной частотой. Чем меньше вес диффузора и выше жесткость подвеса, тем сильнее поднимутся показатели резонансной частоты. Чтобы воспроизводить низкие частоты, принято задействовать мягкие подвесы с тяжелыми диффузорами. Крупные динамики обладают резонансной частотой в 20-50 Гц.
Показатели добротности влияют на гашение резонансных колебаний диафрагмы.
Последний параметр в виде эквивалентного объема равняется объему воздуха, но не зависит от габаритов колонки. Точные значения определяются механическими параметрами подвеса и размерами диффузора. В качестве единицы измерения используются литры.
Умелые автовладельцы могут сделать сабвуфер из обычного динамика, не прикладывая для этого больших усилий. Главное — знать, что хорошее качество звука с корректным преобразованием сигнала возможно только при использовании больших диффузоров с головками на 6-15 дюймов.
Процесс установки сабвуфера достаточно простой, поэтому выполнить ее сможет даже новичок. При монтаже низкочастотных систем принято выбирать такие места:
Еще сабвуферы бывают компактными для 4-дюймовых динамиков и могут устанавливаться под сиденьями машины.
В случае выхода из строя аудиосистемы может потребоваться ее ремонт своими руками. Причинами такой проблемы бывают:
Для начала нужно провести демонтаж головки, соблюдая осторожность и чистоту. В противном случае может произойти повреждение гильзы катушки.
Получив доступ к гильзе, нужно размотать старую проводку и определить количество витков в слое и катушке. Чем точнее будут расчеты, тем быстрее и качественнее будет выполнен ремонт. Дальше необходимо оценить показатели диаметра проводов, используя микрометр. Еще для таких целей применяют штангенциркуль, но точность его измерений невысокая.
Отремонтировать пассивный динамик путем перемотки несложно. Для этого подготавливаются полоски бумаги, которые вставляются по кругу в местах корпуса и катушки. При соблюдении правил зазор будет равномерным.
Многие любители музыки предпочитают не покупать готовые комплекты, а сделать колонки самостоятельно. Это позволяет применить собственные дизайнерские решения и рассчитать все характеристики системы под конкретное помещение. Важным компонентом звукового комплекса является низкочастотная колонка. Сделанный своими руками домашний саб обогатит звуковую палитру сочным и насыщенным басом. Если имеется мощный ресивер оснащённый выходами для подключения низкочастотной колонки, можно сделать пассивную конструкцию. Самодельный сабвуфер для дома можно оборудовать усилителем низкой частоты. Это позволит подавать звуковой сигнал низкого уровня с любого внешнего устройства.
Сделать пассивный сабвуфер в домашних условиях несложно.
Для этого нужно приобрести динамическую головку и выбрать тип конструкции корпуса. Внутренний объём колонки зависит от диаметра громкоговорителя. Самый простой для повторения, пассивный саб, может быть сделан в конфигурации закрытого ящика. Конструкция представляет собой полностью закрытый корпус, в который установлена динамическая головка. Такая низкочастотная колонка имеет небольшие размеры и обладает чётким и ярким воспроизведением басовых частот. Каждая басовая нота слышится чисто и отчётливо. Недостатком басовых колонок, в конструкции «закрытый ящик», является низкий КПД. Кроме того, при большой мощности динамика, звуковая волна, не имея выхода, повышает температуру внутри корпуса, что может негативно сказаться на работе динамика. Саб своими руками для дома, сделанный по схеме закрытого ящика, лучше использовать при небольшой мощности громкоговорителя. Важным при изготовлении самодельного сабвуфера является точный расчёт объёма корпуса и выбор материала для ящика. Рассматриваются следующие ошибки при изготовлении самодельного домашнего сабвуфера:
Первую ошибку обычно совершают новички.
Берётся материал, из которого без расчёта делается корпус произвольного размера. Считается, что динамик всё равно будет звучать. При этом в лучшем случае звук будет очень низкого качества, в худшем – динамик просто сгорит.
Использовать чертежи для изготовления домашнего сабвуфера своими руками, из интернета, можно, но здесь есть некоторые нюансы. Если использовать готовый чертёж, то нужно точно знать какой громкоговоритель использовал автор. Бывает так, что указаны размеры конструкции и диаметр динамической головки. Делать ящик по таким рекомендациям не стоит, поскольку динамиков конкретного размера существует очень много. Основное правило при изготовлении саба своими руками для дома – низкочастотная система рассчитывается не только под диаметр, а под конкретный тип динамической головки.
Каждый громкоговоритель имеет свои электромеханические характеристики, которые должны учитываться при повторении. Выбор акустической конструкции так же зависит от типа динамика.
Некоторые модели прекрасно работают в закрытом ящике, другие, позволяют максимально реализовать свои возможности только с фазоинвертором. В чертеже домашнего сабвуфера учитывается только чистый внутренний объём, который исключает объём внутреннего пространства, занимаемый динамической головкой.
Чтобы сделать сабвуфер домой своими руками нужно выбрать конструкционный материал.Обычно для этого используется многослойная фанера или МДФ. Слои должны быть хорошо проклеены между собой. Такой продукт называется корабельная фанера. Толщина листа должна быть не менее 18 мм. Мелкодисперсная фракция (МДФ) обладает плотной структурой, не расщепляется и легко обрабатывается. Ящик для домашней НЧ системы можно сделать и из ДСП. Основной недостаток этого материала низкая влагоустойчивость. Собирать домашний сабвуфер удобнее всего на саморезах. Громкоговоритель большой мощности нужно крепить на закладных болтах с гайками, чтобы сильная вибрация не разрушила конструкцию.
Все внутренние швы обрабатываются герметиком на основе силикона.
После сборки системы, её внутренний объем заполняется мягким демпфирующим материалом. Для этого удобно использовать синтепон. Внешняя отделка корпуса зависит от технических возможностей. Корпус можно обработать шпоном из дорогих пород дерева или обклеить специальной тканью – карпет.
Чтобы сделать домашний сабвуфер своими руками нужно определить назначение акустической системы. Обычно конструкции используются в следующих случаях:
Акустика компьютера или ноутбука не обеспечивает нормального уровня басовых частот, что важно в игровом пространстве, поэтому геймеры часто используют дополнительную НЧ колонку. Часто бывает, что имеются домашние акустические колонки высокого класса от брендовых производителей, но басовых частот всё-таки недостаточно.
В этом случае приходится приобретать НЧ систему или сделать сабвуфер для дома своими руками.
Акустическую низкочастотную систему для компьютера делают в конфигурации «замкнутый объем» Это означает применение динамической головки небольшого диаметра и ящик без фазоинвертора. Такая колонка может располагаться на столе или другом удобном месте. Размеры закрытого ящика рассчитываются по типу громкоговорителя. Обычно объем конструкции не превышает 6-10 литров. Сделать домашний сабвуфер можно из любого листового материала достаточной толщины.Можно встретить модели в корпусе из жёсткого пластика с заполнением внутреннего объёма акустически демпфером. Обычно мощность низкочастотного канала ноутбука недостаточна, поэтому можно сделать активный сабвуфер для дома своими руками. При небольшой мощности усилителя устройство обеспечивает яркие и густые басовые частоты.
На современной элементной базе активный домашний сабвуфер своими руками сделать несложно.
Нужно выбирать простые схемы с минимальным количеством дискретных деталей. Они не требуют регулировки и при правильной сборке начинают работать после подачи напряжения питания.
Схема активного сабвуфера своими руками для дома выполнена на интегральной микросхеме TDA2030А. При напряжении питания 30 вольт, на нагрузке 4 Ома, усилитель выдаёт порядка 20 ватт выходной мощности. Для устройства не требуется двухполярный источник питания, что облегчает повторение схемы. Конденсаторы С4 и С7 должны быть плёночными. Микросхема должна быть установлена на радиатор площадью 150-180 см2. Параметры конструкции предназначены для подачи сигнала с линейного выхода ноутбука или компьютера.
Проектирование и создание корпуса для сабвуфера своими руками может быть полезным занятием. Это не только сэкономит вам деньги, но и даст лучшее качество по сравнению с покупными продуктами. Также вы сможете создать корпус в соответствии со своими потребностями.
Конструирование короба для саба своими руками может показаться сложной задачей, но в этой инструкции я покажу вам, из чего и как сделать короб для сабвуфера, а также свои наглядные расчеты, чертежи и вариант оформления. Чтобы сделать корпус, вам понадобятся навыки деревообработки. Работы по деревообработке будут включать в себя сборку корпуса, укрепление внутренней части и окрашивание. Строительство сабвуфера может занять от нескольких дней до недели в зависимости от ваших навыков и желания.
Необходимые вещи:
Элементы, которые являются необязательными, но настоятельно рекомендуются:
Товары, которые вам нужно купить:
Дополнительные предметы, которые вы можете купить:
Выбор сабвуфера, на мой взгляд, является самым сложным шагом, главным образом потому, что есть очень много вариантов.
Некоторые критерии, которые стоит учитывать при выборе:
Существует много типов корпусов. Я буду рассматривать только самые распространенные, но если вам интересно, вы можете загуглить и другие.
Для этого проекта я выбрал TC Sounds PRO 5100 (старшего поколения) с парой пассивных излучателей VMP18, как показано на фотографиях.
Теперь создайте проект корпуса.
Появится окно, похожее на изображение выше.
Примечания: Если вы делаете сабвуфер для использования в машине, вам, скорее всего, нужно будет настроить корпус для резонирования на частоте от 25 до 35 Гц в зависимости от желаемого частотного отклика. Для домашнего аудио и для домашних кинотеатров обычно требуется частота от 16 до 24 Гц.
Примечания: Имейте ввиду, что это лишь программа для симуляции, конечный продукт не будет идентичен проекту. В реальности на звук будет влиять также помещение, в котором будет стоять корпус — вызывать усиление и сокращение на определенных частотах.
После того, как вы определились с параметрами своего сабвуфера, нужно спроектировать корпус, в котором он будет находиться. Вот сайт, который поможет вам рассчитать объем.
Предложение:
При конструировании короба вам придется зафиксировать все стенки.
Это нужно для того, чтобы он не трясся и не упал. Также вам нужно рассчитать объем, который будет занимать весь крепеж внутри корпуса. Если вы решили поместить порт в свой корпус, не забудьте рассчитать объем, который он займет внутри. Я сделал так — сдвоил и строил стены короба (я собирался прикрепить кусок плексигласса на стенку, чтобы иметь возможность смотреть внутрь). Таким образом, вам не нужно будет расширять короб.
Теперь купите все компоненты и пиломатериалы, которые вам понадобятся.
Советы:
Как только вы приобрели все компоненты, настало время начать работу.
Советы:
.jpg)
Не забудьте надеть защитные очки, перчатки, одежду и соблюдайте все рекомендации по безопасности.Теперь пришло время собрать сабвуфер. Соберите короб в соответствии с проектом.
Советы:

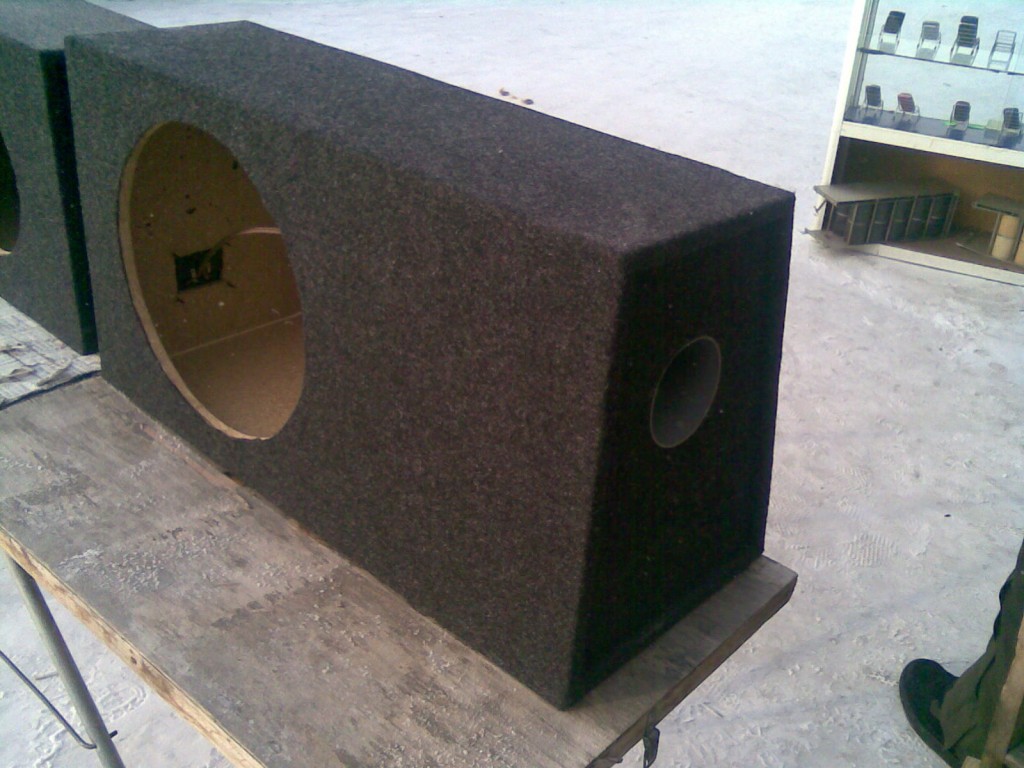

Оформление короба сабвуфера полностью зависит от вас. Именно здесь вы сможете применить свое творческое воображение.
В моем проекте я решил установить сверху лист из плексигласа, чтобы была возможность посмотреть внутрь.
Углы корпуса я срезал под 45 градусов. Я сделал стенки корпуса толщиной 3 см и 5,5 см. Также я решил окрасить корпус и покрыть его несколькими слоями лака, чтобы он блестел.
После того, как корпус получил нужный вам вид, нужно установить внутрь аксессуары.
Это могут быть:
После того, как корпус закончен, установите его туда, где вы собираетесь его использовать.
Совет: саб может быть тяжелым и неудобным для переноски, попросите о помощи, если нужно. После перемещения сабвуфера установите динамики.
Замечание: будьте осторожны при установке динамиков внутри корпуса. Не зажмите пальцы и не повредите сабвуфер. Также не забудьте провести провода от сабвуфера перед установкой.
Подключите сабвуфер к основному усилителю.
Поздравляю, вы закончили конструирование сабвуфера.
Как собрать короб для сабвуфера
Как собрать короб для сабвуфера таким, чтобы в нем динамик заиграл со всей своей мощностью?
Такой вопрос интересен многим почитателем хорошего звука, стремящимся усовершенствовать аудиосистему своего автомобиля. В нашей статье мы узнаем, как собрать короб под сабвуфер, именно таким, каким он должен быть.
Для начала, прежде чем заняться изготовлением, рекомендуется определить вид динамика, воспроизводящего низкие частоты. Как правило, специалисты рекомендуют останавливать свой выбор на динамиках с 10-12 дюймами. Именно они сегодня популярны и наиболее чаще используются, как сабвуферы.
Как сделать коробку для сабвуфера с обычным диаметром
На сегодня принято различать несколько разновидностей коробов для сабвуфера(см.Какой сабвуфер лучше: рассмотрим активный или пассивный). Как известно, от типа короба и его конструкции напрямую зависит качество звука, получаемого на выходе.
Итак:
Как самому сделать короб для сабвуфера
Примечание. Преимуществом данного вида короба является его особая конструкция, которая способна ограничивать частоты.
Как правильно сделать короб для сабвуфера
Примечание.
Различают два вида бандпасов 6-го уровня. Бандпас с одним фазоинвертором и бандпас с двумя фазоинверторами. Последний является наиболее сложным в проектировании, зато способен выдавать отличный КПД.
Как собрать коробку для сабвуфера фазоинверторного типа
Меломан сразу же скажет, что лучше остановить свой выбор на бандпасе. Но эта конструкция будет сложноватой для человека, который впервые взялся за самодельное изготовление.
В коробе типа бандпас много деталей, создание которых связано с проектированием и тщательным просчетом. Если есть время и желание, то остановить свой выбор на них можно.
Примечание. Просчитывание и проектирование размеров и конструкции в наше время можно доверить компьютерам.
С другой стороны, описанная выше программа уж точно не для человека сведущего и потребует узкоспециализированных знаний. Да и зачем столько мучений, если можно заняться изготовлением более простого короба, отличающегося хорошим качеством. Это фазоинвертор, способный воспроизводить самые низкие частоты.
Итак, с выбором короба определились и пора переходить к процессу изготовления.
В первую очередь, нам понадобятся материалы. Как правило, это должна быть составляющая, которая бы представляла собою прочный материал, отменно изолирующий звук. Многослойная фанера подойдет для этих целей лучше всего.
Примечание. В крайнем случае, если невозможно будет найти фанеру, подойдет и ДСП.
Кроме того, будет подготовить это:
Что касается инструментов, то подойдут следующие принадлежности:

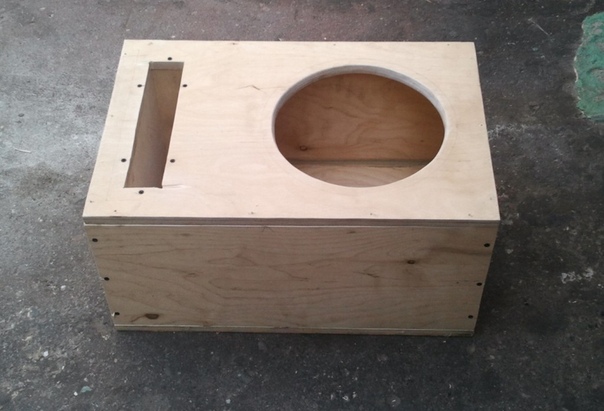

Итак, делаем короб фазоинверторного типа на динамик 12 дюймов. В этом случае рекомендуется сделать объем ящика равный 40-50 литрам.
Как самому сделать короб для сабвуфер
Ниже приведена таблица расчета:
| Наружные размеры | |
| ШхВхГ, мм | 700х450х260 |
| Размеры панелей | |
| Сторона передняя, мм | 700х450 |
| Сторона задняя, мм | 700х450 |
| Боковина, мм | 450х260 |
| Верхняя, нижняя, мм | 350х150 |
| E, Xmin, мм | 350×150/200 |
Примечание.
Итак:
Как сделать коробку под сабвуфер
Примечание. Для проделывания всех отверстий, пользуемся электрическим лобзиком, работать которым очень удобно.
Как правильно собрать короб для сабвуфера
Примечание. Крайне рекомендуется закручивать саморезы вплотную, чтобы не оставлять никаких пустотелостей. Если их оставить, то это может отразиться на качестве звука. Возникнут резонансные колебания, мешающие нормальному звучанию.
Как собрать коробку под сабвуфер
Как правильно сделать коробку для сабвуфера
Как сделать короб для сабвуфера самому
Приведенная выше инструкция дает практическое понимание проведения данной манипуляции.
Только в процессе работы своими руками рекомендуется изучить вдобавок видео и фото, соответствующего толка.
Цена на самодельный короб для сабвуфера всегда высокая и на крайний случай, научившись делать такие изделия, можно создать и свой собственный бизнес.
При создании своего сабвуфера и для его качественного и громкого звучания следует учитывать большое количество важных нюансов. К примеру, какой динамик к сабвуферу вы приобрели, на сколько правильный у вас короб, хватает ли мощности усилителя, достаточно ли усилителю мощности питания и т. д.
В этой статье мы затронем один из многих вопросов, который поможет вам приблизиться к более громкому и качественному басу. А именно ответим на вопрос, из какого материала лучше всего изготовить короб для сабвуфера?
Если мы из короба работающего сабвуфера извлечём динамики, то обнаружим, что бас, который он качественно воспроизводил, исчезнет.
То есть сабвуфер без короба (акустического оформления) не играет! Почему так происходит? Сабвуфер создаёт звуковые колебания в обе стороны, т. е. вперёд и назад. Если между этими сторонами нет экрана, звуковые колебания заглушают друг друга. Но если мы поместим сабвуферные динамики в закрытый ящик, то сможем разделить переднюю и заднюю часть сабвуфера и получить качественный звук. К слову, в фазоинверторе короб работает несколько по другому принципу, он воспроизводит звук в одном направлении, что увеличивает громкость по сравнению с З/Я примерно в 2 раза.
Вы скажете, зачем нам эта муть с частотами, волнами и коробами? Ответ прост, мы хотим наглядно и просто продемонстрировать вам, как влияет материал, из которого изготовлен короб на качество конечного результата.
Теперь давайте представим, что вы сделали короб из бабушкиного шкафа, т. е. применили материал ДСП, который имеет толщину всего 15 мм.
После этого изготовили из него сабвуфер средних мощностей. Что получится в результате?
Из-за недостаточной толщины стенок жёсткость короба занижена. При воспроизведении звука стенки короба начинают вибрировать, т. е. весь короб превращается в излучатель, звуковые волны, которые короб резонирует, в свою очередь гасят волны, которые излучает динамик с лицевой стороны.
Помните, мы говорили, что сабвуферный динамик без короба просто не может воспроизводить бас. Так и маложесткий короб будет создавать только частичное экранирование, которое не сможет полностью удержать взаимопроникновение звуковых волн, излучаемые динамиками сабвуфера. В результате, снижение уровня отдаваемой мощности и искажение звука.
Ответ прост. Основное требование, которому должен соответствовать сабвуферный короб, это его жесткость и прочность. Чем жестче стенки, тем меньше вибрации, которые создаёт сабвуфер при работе. Конечно, в теории идеальным будет считаться короб, сделанный из керамической плиты или отлитый из свинца с 15 см стенками, но конечно, можно считать это за бред, т.
к. такие сабвуферы будут иметь не только дорогое производство, но и огромный вес.
Рассмотрим реальные варианты материалов для изготовления сабвуфера и постараемся дать небольшое заключение по каждому из них.
Лучше влагостойкая. На наш взгляд, это один из достойнейших материалов для изготовления акустического оборудования.
Но есть и пара минусов;
Сейчас набирает большую популярность. Он является неким промежутком между фанерой и ДСП. Основной его плюс — это меньшая, чем у фанеры цена (примерно как у ДСП) хорошая жесткость (но не дотягивает до фанеры). Легко пилится. Влагостойкость выше, чем у ДСП.
Дешёвый, распространённый материал. Есть в каждой мебельной компании, в этих же компаниях можно заказать и распил. Этот короб вам обойдётся в 2-3 раза дешевле чем из фанеры. Недостатки:
Вот и всё что мы хотели вам рассказать про материалы для сабвуфера. Если эта статья помогла вам, оцените её по пятибалльной шкале ниже.
Хотите сами попробовать рассчитать короб? Для этого вам поможет наша статья «Учимся считать короб для сабвуфера».
Сабвуфер — неотъемлемая часть любой звуковой системы.
У вас не может быть оптимального домашнего кинотеатра без сабвуфера, как и вы не можете надеяться слушать музыку такой, какой она должна быть.
Сабвуфер разработан для усиления низких частот и позволяет вашей акустической системе издавать даже низкочастотные звуки, поэтому никакая часть звукового дизайна не теряется.
Например, если вы слушаете концерт на своей звуковой системе, могут быть музыкальные инструменты, которые играют с более низким децибелом, и инструменты с более высоким децибелом.Но музыкальное произведение не будет законченным, если вы сможете услышать только скрипку с более высоким тоном, а не виолончель, обеспечивающую басы.
Подумайте об этом так — неужели рок-группа обходится без бас-гитары? Нет, это не так. Точно так же ваша звуковая система — это рок-группа, а ваш сабвуфер обеспечивает басы.
Итак, какие из доступных сабвуферов с ограниченным бюджетом лучше всего подойдут для ваших динамиков? Прыгай и узнай.
Monoprice 12-дюймовый активный сабвуфер мощностью 150 Вт, черный (109723)
Polk Audio PSW10 10-дюймовый активный сабвуфер — технология порта питания, мощность до 100 Вт, мощный бас в компактном корпусе…
BOSS Audio Systems CXX8 8-дюймовый автомобильный сабвуфер — максимальная мощность 600 Вт, одиночная звуковая катушка 4 Ом, …
Активный сабвуфер Pioneer SW-8MKS мощностью 100 Вт для домашнего кинотеатра
Пользовательские клавиатуры легко сделать с помощью механических переключателей.Для начала вам понадобится всего несколько деталей и немного смазки для локтей.
Пользовательские клавиатуры легко построить. Вам понадобится всего пять частей:
Я также рекомендую купить заднюю панель, которая увеличивает долговечность и стабильность печати.Если вы просто хотите, чтобы ваша клавиатура выглядела красиво, у меня есть несколько советов в конце этой статьи, чтобы привести ее в порядок. Но сначала давайте рассмотрим, как вы можете создать свою собственную механическую клавиатуру.
Как минимум, вам понадобятся два инструмента, чтобы спаять клавиатуру вместе: маломощный паяльник и припой для канифольного сердечника .
Если вам просто нужен быстрый, дешевый и грязный способ начать работу, посмотрите на комбинированную пайку, которая включает в себя почти все, что вам нужно для начала:
Некоторые дополнительные, но настоятельно рекомендуемые инструменты включают присоску для припоя , стальную вату, ватные палочки и 90% спирт :
Вам также может понадобиться непроводящая поверхность, на которой вы сможете работать. Я предпочитаю использовать деревянную разделочную доску. Дерево обладает сопротивлением, что означает, что оно не проводит электричество легко.
Каждому нужно что-то отличное от клавиатуры.Машинистке может потребоваться опыт, подобный классной аналоговой пишущей машинке. Дизайнер интерьера может предпочесть красочную эстетику.
Благодаря бесконечным возможностям настройки создание клавиатуры позволяет пользователю создавать то, что не производит ни один производитель.Единственный трюк — найти детали для создания хитроумной машины для создания слов.
Вы можете выбрать пять (или семь) компонентов:
Если вы в основном хотите научиться паять и не заботитесь о настройке, приобретите механическую клавиатуру в разобранном виде.В разобранный комплект входят все основные компоненты, поэтому хлопот меньше. Отличным вариантом сейчас является комплект механической клавиатуры YMDK71. Он также включает аккумулятор для беспроводной работы через Bluetooth.
Самый простой способ начать работу с механической клавиатурой своими руками — это купить комплект.Каждый набор DIY-клавиатуры различается, но включает в себя печатную плату (PCB), иногда заднюю панель, корпус и механические переключатели. Те, кто точно знает, какие запчасти им нужны, должны покупать компоненты отдельно друг от друга. Это может стоить дороже, но возможности настройки значительны.
Примечание. Мне не нравятся клавиатуры только с Bluetooth, но YMDK71, похоже, предлагает как проводное, так и беспроводное подключение.
Из пяти основных компонентов наиболее важным является печатная плата (PCB).Плата определяет компоновку и функциональные слои клавиатуры. Вообще говоря, печатные платы бывают нескольких видов форм-факторов, большинство из которых основаны на количестве клавиш, которые они могут разместить.
Самая популярная из этих печатных плат для клавиатур, сделанных своими руками, — это форм-фактор 60%.Как следует из названия, клавиатура на 60% включает 60 клавиш. Но есть и другие виды клавиатур, в том числе 40%, 75%, 87% и другие.
На AliExpress можно приобрести различные печатные платы, в том числе GH60, YYD75, DX64 и другие.(Из них я предпочитаю DX64, потому что он включает правостороннюю направленную клавиатуру и использует тот же корпус, что и большинство вариантов с 60 клавишами.)
Среди более экзотических печатных плат стоит выделить ErgoDox Mechanical Keyboard, которая разработана с учетом эргономики.Есть также платы с перевернутыми отверстиями для светодиодных фонарей, что обеспечивает совместимость с клавишными колпачками с лицевой панелью.
Некоторые печатные платы (например, полностью собранный ErgoDox EZ) имеют конструкцию plug-and-play без пайки, которая позволяет легко переключать переключатели.Однако большинство вариантов не предлагают такой роскоши. Я не рекомендую собирать ErgoDox в качестве вашей первой клавиатуры. Хотя это и замечательно, он не подходит для паяльного проекта начального уровня.
Важные моменты примечания :
Если вы хотите, чтобы ваша автомобильная аудиосистема работала лучше, возможно, вам стоит подумать о приобретении сабвуфера. Это поможет вашей автомобильной аудиосистеме звучать лучше, потому что сабвуферы являются ключевым элементом любой стереосистемы.Поэтому, чтобы добиться наилучшего звука в автомобиле, вам, возможно, придется избавиться от всех стереотипов о сабвуферах. Важно понимать, что такое сабвуферы и как они могут помочь вашей автомобильной аудиосистеме звучать и работать лучше.
Сабвуферы лучше всех воспроизводят низкочастотные звуки.
Установка сабвуферных громкоговорителей в автомобиле значительно улучшит качество воспроизводимого звука. Это связано с тем, что сабвуферы в основном предназначены для воспроизведения низкочастотных звуков, которые улучшают звучание любого музыкального жанра.Это относится не только к типам тяжелой бас-музыки. Если ваша автомобильная аудиосистема имеет звуки различной частоты, ваша музыка будет звучать реалистично и глубоко. В большинстве автомобилей динамики в основном среднего диапазона и находятся в дверных панелях. Эти автомобильные динамики обычно слишком малы, чтобы воспроизводить низкочастотный звук. Поэтому это основная причина, по которой вам следует подумать о добавлении сабвуфера к вашей автомобильной аудиосистеме. Это гарантирует вам лучший звук, а значит, значительно улучшит звучание вашей автомобильной аудиосистемы.
СабвуферыСабвуферы помогают воспроизводить низкочастотные звуки, поэтому они помогают снять эту нагрузку с небольших динамиков в вашем автомобиле. Маленькие динамики, также известные как твитеры, будут в основном сосредоточены на воспроизведении звуков с более высокой частотой. Это то, для чего они изначально были задуманы. Если вы заставите маленькие динамики высокого и среднего диапазона в автомобиле воспроизводить низкочастотные звуки, это вызовет искажение. Искажение звука происходит, когда диффузор громкоговорителя подвергается сильной вибрации, превышающей его звуковые характеристики.
Сабвуферы необходимы в любой автомобильной аудиосистеме, поскольку они могут помочь вашей автомобильной стереосистеме прослужить дольше. Когда вы постоянно зависите от небольших автомобильных динамиков для воспроизведения низких басов, это может привести к перегрузке динамиков и ухудшению качества звука. В конечном итоге это может привести к необратимому повреждению автомобильных динамиков. Сабвуферы помогут продлить срок службы автомобильных динамиков, допуская более глубокие вариации диффузора, необходимые для воспроизведения низкочастотных звуков.Это снимает нагрузку на среднечастотные динамики небольших автомобилей и в целом помогает им прослужить дольше.
Если вас беспокоит ограниченное пространство в автомобиле, вам не о чем беспокоиться. Это связано с тем, что сабвуферы обычно можно разместить в любом месте автомобиля. Они немного больше обычных автомобильных динамиков, но могут поместиться где угодно. Вы можете держать их в багажнике автомобиля и при этом четко слышать их басовые тона, потому что они ненаправленные.Научно доказано, что человеческое ухо, скорее всего, не определяет, откуда берутся низкие частоты. Это связано с тем, что наличие сабвуфера в автомобиле создает впечатление, что звук басов исходит со всех сторон и производит такое же воздействие, как если бы сабвуфер был установлен под автомобильным сиденьем. Таким образом, сабвуфер улучшит вашу автомобильную аудиосистему и поможет ей лучше звучать.
Любите ли вы слушать рок, хип-хоп или регги в машине, установка сабвуферов значительно улучшит ваше впечатление от прослушивания.Это связано с тем, что сабвуферы могут сделать любую музыку лучше, чем при воспроизведении через обычные динамики. Не имеет значения жанр музыки, все музыкальные жанры звучат лучше, когда воспроизводятся через низкочастотные звуки, воспроизводимые сабвуферами. Таким образом, это поможет вашей автомобильной аудиосистеме звучать лучше.
Перед покупкой хорошего сабвуфера для вашей автомобильной аудиосистемы необходимо учитывать несколько важных факторов.
Если вы хотите купить хороший сабвуфер, всегда обращайте внимание на номинальную среднеквадратичную мощность. Обычно они измеряют, сколько выходной мощности требуется сабвуферу в более реалистичных цифрах. Перед покупкой убедитесь, что выходная мощность сабвуфера в целом соответствует выходной мощности автомобильного динамика.
Частотный диапазон конкретного сабвуфера, который вам нужно купить, проинформирует вас о том, насколько низко сабвуфер действительно может воспроизводить звук.Это также будет зависеть от ряда факторов, в том числе от типа материала корпуса, в котором установлен сабвуфер. Поэтому, в зависимости от вашего музыкального вкуса, важно учитывать частотный диапазон сабвуфера, прежде чем покупать его для звука вашего автомобиля. система.
Сабвуфер, заключенный в герметичную коробку, даст вам гораздо более глубокий звук и лучшие низкие частоты. Следовательно, вам необходимо тщательно продумать тип корпуса, в котором установлен сабвуфер, так как это сильно повлияет на тип звука, который он производит.
Всегда трудно определить, какой размер сабвуфера воспроизводит лучшие басы. Если вы ищете сабвуфер, который будет воспроизводить как громкие, так и низкие тона, и у вас нет проблем с пространством, которое он займет в вашем автомобиле, то вы можете подумать о приобретении большого сабвуфера. Однако небольшие сабвуферы также могут служить этой цели, если они подключены к правильным выходам мощности и должным образом закрыты.
Вам также необходимо обратить пристальное внимание на импеданс сабвуфера. Большинство динамиков имеют импеданс около 4 Ом. Выберите сабвуфер, номинальная мощность и импеданс которого соответствуют выходной мощности ваших усилителей и автомобильных динамиков.
Короче говоря, качественные сабвуферы определенно улучшат вашу автомобильную аудиосистему и помогут ей работать лучше.
Различают два вида бандпасов 6-го уровня. Бандпас с одним фазоинвертором и бандпас с двумя фазоинверторами. Последний является наиболее сложным в проектировании, зато способен выдавать отличный КПД.
Специальная программа WinLSD поможет найти нужный размер, оценить объем сабвуфера, просчитать размеры деталей и т.д.
Очень важно обратить тщательное внимание на отрезок длины, идущий от стенки корпуса до динамика. Рассчитывается данный параметр, как и полость всего ящика – по поверхностям внутри.
