Диаметр труб отопления, определяет пропускную способность трубы, т.е. объем теплоносителя, проходящий в единицу времени. Чтобы определить, какой диаметр труб нужно взять для радиаторной системы отопления, необходимо произвести расчет по одной из методик: по тепловой мощности, по коэффициенту сопротивления, по специальным таблицам. Предварительно можно сказать, что трубы диаметром 16 мм подойдут для установки до двух радиаторов; трубы на 20 мм нужно использовать при подключении радиаторов общей мощностью до 7 кВт.
Еще перед строительством дома важно определиться с видом отопления и смонтировать его так, чтобы не допускать ошибок.
Иначе не серьезный подход может в будущем негативно отразиться на его функционировании.
Чтобы выбрать подходящие элементы для монтажа отопительной системы необходимо решить, как будет циркулировать теплоноситель. При отдельном отоплении нужно учесть ее вид, схему конструкции и прокладку.
Сегодня строительный рынок предлагает широкий выбор образцов из различных материалов:
Выбрать необходимые элементы не сложно, если изучить маркировку, где отмечено допустимое давление и температура теплоносителя.
Основывать выбор нужно не только на свойствах материала, а также определить правильный диаметр труб для отопительной системы в частном доме. От этого будет зависеть гидродинамика отопления, ее экономичность и эффективное функционирование.
Частые ошибки. Если сечение образцов больше чем нужно это вернее всего приведет к снижению давления, вода перестает нормально циркулировать и обогрев помещения на порядок снизится. Используя составляющие меньшего сечения, чем требуется, система начнет издавать неприятные шумы.
Выбрать все составляющие для прокладки отопления частного дома будет проще, если учесть тот факт, что разные материалы предполагают разный замер сечения.
Образцы из чугуна и стали измеряются по внутреннему диаметру, а пластиковые и медные по наружному.
Этот момент является очень важным, если планируется монтировать комбинированное отопление.
При использовании составляющих из разных материалов, чтобы избежать ошибок, самым лучшим и правильным решением станет воспользоваться данными из таблицы соответствия диаметров, которая представлена на нашем сайте.
Смотрите как провести отопление своими руками.
Есть три основных диаметра, которые нужно учитывать. А именно:
При вычислении диаметра трубы отопления стоит помнить о шкале измерения данной величины.
В основном этот показатель указывается в дюймах и обозначается в целых числах или долях.
Чтоб не ошибиться при расчете, нужно знать, что дюйм приравнивается к 2,54 см.
При определении диаметра сечения обязательно нужно знать о тепловой нагрузке. Считается, что для обогрева «одного квадрата» стандартного помещения потребуется использовать 100 Вт тепловой энергии. Учитывая это, проводим следующие расчеты:
25х100 = 2500 Вт = 2,5 кВт
Таким образом для создания тепла в помещении 25 квадратов потребуется использовать 2,5 кВт. После этого по таблице определяется, какой диаметр трубы для отопления частного дома станет оптимальным.
По нашим расчетам самый подходящий размер составляет ½ дюйма и выбрать рекомендуется именно такой диаметр.
При выборе автономного отопления придется самостоятельно подбирать подходящую температуру и давление теплоносителя. Это зависит не только от пожеланий, но и от показателя теплопередачи встроенных батарей.
Видео о прокладке отопления, разводке труб
Монтаж системы отопления дома своими руками
Смотрите это видео на YouTube
Запомните, что самый низкий коэффициент теплопередачи у чугунных радиаторов, а самый высокий у моделей из алюминия.
Подсчет количества батарей и их секций проводиться, учитывая такую величину, как паспортная тепловая мощность.
Такой параметр устанавливается при учете, что температура жидкости не превысит 75 градусов. Такой показатель считается самым оптимальным.
Однако если температура на улице постоянно колеблется в разные стороны, подогрев теплоносителя в автономной системе частного дома необходимо регулировать так, чтобы постоянно поддерживать комфортную температуру и не расходовать лишнее.
Для качественной работы помимо температуры нужно следить за давлением в трубах и выбрать оптимальный диаметр. Нормальным считается давление, что находится в промежутке 1,5-2 атмосферы.
Если этот показатель поднимается до 3, то возможен сбой работы всей схемы и даже протечки и порывы.
Чтобы регулярно проверять давление, при монтаже следует в цепи оставлять место для манометров. Уменьшить напор можно, используя расширительные баки.
Установка отопительной автономной системы в малоэтажном доме может осуществляться одно и двухтрубными схемами.
Оптимальный вариант должен выбрать заказчик еще на этапе создания проекта, чтобы обеспечить комфортное проживание в своем доме.
Стоит остановиться на методе, когда прокладка труб отопления в частном доме будет менее затратной.
Финансово самой оптимальной будет однотрубная разводка, но если цена не так важна, как эффективность работы, то стоит остановить свой выбор на прокладке двухтрубной схемы.
Ниже рассмотрим более детально каждый вид разводки.
Прокладка магистрали такой схемы изготавливается из отопительных приборов подсоединенных один за другим. Жидкость проходит поочередно все элементы системы, отдавая понемногу свою тепловую энергию, поэтому в последнюю секцию он поступает с заниженной температурой.
На микроклимат внутри дома это не повлияет, если последнюю батарею в схеме оснастить большим количеством секций.
Однотрубная система отопления. Разбираем ошибки
Смотрите это видео на YouTube
На сегодняшний день есть технологии, которые помогают улучшить работу однотрубной схемы отопления.
К ним относится наличие:
Использование такого оборудования помогает поддерживать определенную температуру в помещении частного дома.
Зачастую в малоэтажном доме устанавливают отдельное отопление, которое монтируется по:
Прокладка отопительной разводки может осуществляться над полом или под напольным покрытием. Еще одним важным моментом является теплоизоляция, чтобы сохранить больше тепла.
Горизонтальную магистраль монтируют под небольшим наклоном, чтобы теплоноситель перемещался своим ходом. Батареи наоборот устанавливаются на одном уровне. Для спуска воздуха радиаторы оснащаются специальными кранами.
Данную систему можно не оснащать насосом, так как движение жидкости осуществляется естественным способом.
Недостаток же заключается в использовании составляющих с сечением большого размера и обязательной прокладке системы под уклоном.
Поэтому такой вид разводки не станет украшением интерьера.

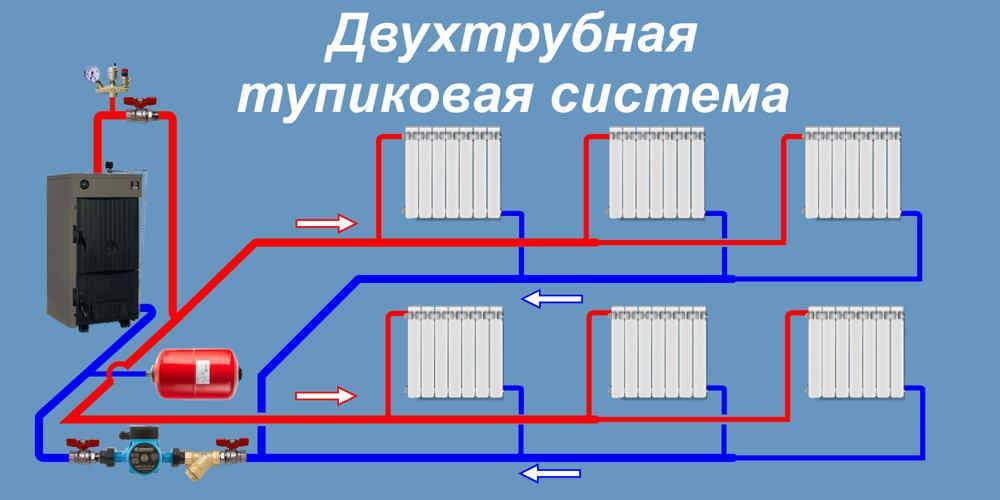

Второй вид схемы отопления частного дома — разводка труб двухтрубного вида потребует при монтаже большего количества составляющих. Параллельно с этим увеличится объем монтажных работ и финансовые растраты на оплату.
Такая конструкция способна обеспечить равномерное распределение теплоносителя и облегчит настройку и регулировку работы всей системы.
Двухтрубная система отопления, разные схемы (схема Тихельмана)
Смотрите это видео на YouTube
Использование котлов современного типа от зарубежных производителей желательно для двухтрубной разводки.
Нагревается жидкость при помощи двухконтурного котла с использованием газовой энергии.
Очень важно при установке двухтрубной разводки на верхних позициях установить автостравливающие клапаны. Если дом одноэтажный, то такие клапаны необходимы на последней батарее и на «полотенцесушителе».
От того какую схему вы решите выбрать зависит количество составляющих элементов, что потребуются для ее установки. Дома с большой площадью желательно снабжать двухтрубной разводкой и циркуляционным насосом.
Однотрубная или двухтрубная система отопления Как выбрать
Смотрите это видео на YouTube
Температурный режим при этом можно поддерживать, используя терморегуляторы. Если «квадратура» дома не превышает сотни, то однотрубная конструкция с естественным потоком теплоносителя вполне справится с обогревом всех комнат.
Если подытожить всю вышеизложенную информацию можно уверенно сказать, что во время проектирования отопительной системы и ее монтажа необходимо учитывать каждую мелочь.
Даже минимальная ошибка может отразиться на эффективности работы конструкции.
Чтобы исключить всевозможные неточности лучше доверить проектирование и разводку любой отопительной системы профессионалам, которые правильно подберут диаметр трубы для отопления частного дома, а так же проведут все необходимые расчеты.
Газ в частном доме – важнейшее условие комфортного быта. Проложив по участку магистраль с голубым топливом, ее вводят в здание. Последняя монтажная операция – разводкаРазводка газовых труб газовых труб к потребителям (котлу, плите, колонке, бойлеру).
Владельцу усадьбы будет полезно узнать об основных правилах, регламентирующих эту работу. Личный контроль дисциплинирует исполнителей и помогает избежать досадных ошибок.
В проектной документации трасса газопровода по участку должна быть проложена таким образом, чтобы труба входила в стену нежилого помещения.
Для этой цели оптимально подходит котельная. Из нее удобно всего выполнять внутреннюю разводку газа.
В существующих постройках правила допускают прокладку трубы через жилые помещения. Это касается ситуаций, когда планировка здания не позволяет выбрать иной вариант. Газопровод, именуемый в этом случаем транзитным, не должен иметь запорной арматуры и резьбовых соединений. Данное требование вполне логично. Оно объясняется необходимостью исключения утечки газа в жилые комнаты.
Для ввода газопровода в дом в капитальной стене бурят отверстие и ставят в него стальную гильзу (футляр). Зазоры, образовавшиеся между гильзой и стеной, герметизируют эластичным материалом (резиновой втулкой или силиконом). Концы гильзы должны выступать из стены на расстояние не менее 3 см. Сразу отметим, что делать ввод трубы через фундамент, а также прокладывать ее под ним запрещается.
Основной способ внутренней разводки – открытый. Конечно, внешний вид газовой магистрали не украшает помещения.
Однако с этим приходится смириться, поскольку данное требование продиктовано соображениями безопасности.
Хорошая новость для владельцев, уделяющих большое внимание эстетике интерьера, состоит в том, что правила допускают скрытую прокладку. Ее выполняют в штробах (бороздах), прорезаемых в поверхности стен. Их закрывают легко демонтируемыми экранами, снабженными вентиляционными отверстиями. Стыковка трубной разводки (резьбовой и сварной), проложенной внутри штробы, не разрешается. Все внутренние газопроводные трубы, включая проложенные скрытым способом, обязательно окрашивают водостойкими красками. В точках подключения трубы к газовому оборудованию правила требуют ставить запорные краны.
Способ соединения труб Основной способ соединения сегментов труб внутри здания – электросварка. Резьбовые и фланцевые соединения допускаются только для монтажа газовых и учетных приборов, запорных устройств и регуляторов давления. Нормативы требуют размещать разъемные соединения только в местах, где есть свободный доступ для их осмотра и ремонта.
Запреты, регламентирующие монтажные операции, выглядят так.
Существует ряд требований, касающихся взаимного расположения разводки газа и других инженерных коммуникаций, бытовой техники и оборудования. Перечислим их:
Опубликовано: 27 июля 2017 г. — Дэн Фоули
Категории: Горячая вода
Отопительный бизнес может смирить вас. После более чем 25 лет обслуживания всех типов систем отопления и охлаждения мне удалось решить самые сложные проблемы обслуживания. Я начал думать, что знаю кое-что об этих системах. Каждую осень я помогаю своей команде с звонками о проблемах. Мне всегда кажется, что я сталкиваюсь с тем, что заставляет меня понять, что мне еще предстоит многому научиться. Я понял, что самоуспокоенность и поспешные выводы приведут к повторным обращениям.
Пару лет назад позвонил клиент с проблемной работой. Подрядчик с благими намерениями установил безбаковый водонагреватель для обогрева помещения и горячего водоснабжения. Хотя он, по крайней мере, изолировал ГВС от тепла помещения с помощью теплообменника, этот неправильно примененный продукт не оправдал ожиданий клиента и потерпел многочисленные поломки.
Клиент принял мою рекомендацию, и мы установили конденсационный газовый котел Triangle Tube Excellence со встроенным баком ГВС. Эта система была установлена в 19Винтажный рядный дом 20-х годов в округе Колумбия с английской квартирой в подвале. В этой подвальной квартире было мало места; Excellence был выбран, так как он помещался в тесном механическом шкафу прямо на кухне (см. Фото 1).
Первую зиму система работала хорошо; жалоб и проблем с обслуживанием не было. Этой осенью, в преддверии второй зимы, клиент позвонил с жалобой на то, что радиаторы на первом и втором этажах горячие, а температура в помещении превышает заданную. Подвал находится в отдельной зоне, независимой от двух верхних этажей.
Я приехал и проверил главный напольный термостат. Радиаторы были теплыми, термостат был установлен на 70º, а реальная температура была 72º. Старые системы гравитационного преобразования с чугунными радиаторами могут накапливать много энергии. Превышение на пару градусов не показалось слишком чрезмерным.
Я надеялся, что это было причиной жалобы. Надежда обычно не является хорошей стратегией устранения неполадок — и на то есть веские причины; это оказалось не причиной.
Я зашел в подвал и заметил, что там очень тепло. Термостат был установлен на 75º; температура была, на самом деле, 75º. Радиаторы были еще горячими после последнего цикла, но котел был выключен, и оба зональных клапана были закрыты. Я проверил главный напольный термостат и зональный клапан Taco ZVC, и оба проверились. Я также проверил оба зональных клапана.
Все проверили ОК, а я чесал затылок. Единственное, что я мог предположить, это то, что зональный клапан не закрывался до конца или что немного песка или припоя застряли на седле клапана, не позволяя ему полностью закрыться. Я заменил оба зональных клапана, объявил систему «исправленной» и пошел дальше.
На следующее утро раздраженный клиент позвонил мне, чтобы сообщить, что проблема не только не исправлена, но еще хуже, чем когда-либо. Это была одна из первых холодных ночей с температурой ниже 20, поэтому я знал, что котел работал большую часть ночи.
Обратные звонки — это самое страшное, потому что их нельзя отложить ни на день, ни на два. Вы только что были там, а проблема все еще существует: вы должны немедленно отправиться туда.
Я очистил свое расписание и просидел в пробке округа Колумбия всю дорогу до 395, чтобы добраться до дома и встретиться с клиентом, который уже дважды уходил с работы, чтобы впустить меня. На этот раз на первом этаже было 74 градуса с термостатом. установить на 70º. Радиаторы были очень теплыми, но не горячими. Опять же, подвал был сауной, с термостатом, установленным на 75 градусов, и радиаторами, очень горячими на ощупь.
Звонили из подвальной зоны, вентиль зоны был открыт. Зона основного этажа была отключена: я подтвердил, что зональный клапан был закрыт и что трубопровод непосредственно после зонального клапана был холодным. Клапан определенно не пропускал поток, когда он был закрыт. Я был в недоумении, что вызывает фантомный поток через радиаторы основного этажа.
В чем причина этой проблемы? Эта система работала больше года без проблем.
Что привело к внезапному возникновению этой проблемы? Я решил притормозить, проанализировать ситуацию и задать несколько вопросов.
Что изменилось? После разговора с клиентом у меня появилась одна подсказка. Квартиру в подвале прошлой зимой не сдавали, поэтому термостат был выставлен на 60º. Только этой осенью квартира была сдана внаем, и новый жилец любил держать ее в тепле.
Еще одна подсказка: в подвале были открыты трубы. Это было преобразование старой гравитационной системы, и большие 2-дюймовые стальные магистрали были доступны под потолком подвала. Подвальные радиаторы были добавлены позже и соединены медными трубами диаметром 3/4 дюйма. Трубопровод зоны основного этажа возле котла был холодным, но в 10 футах от него была очень теплая сеть. Это противоречило логике. Что происходило?
Я проследил и пометил все трубопроводы. Отмечая возвраты с первого этажа, я заметил, что они очень горячие. Как это могло произойти? Я отследил подачу и обратку от подвального радиатора.
Когда поток достиг этого тройника, он пошел обратно через тройник и вверх через радиаторы основного этажа. Поскольку они были соединены трубами из черной стали диаметром 2 дюйма, сопротивление потоку было очень небольшим. Тройник, соединяющий две питающие сети, работал как переходник, питая остальные радиаторы. Тайна разгадана. Пока этого обратного потока было немного, его хватало для прогрева радиаторов и перегрева помещения. Мы вернулись и врезали два обратных клапана, устранив обратный поток и решив проблему. Этот обратный поток через обратку существовал с тех пор, как мы установили котел, но проявился только тогда, когда жилец подвала включил тепло.
Всегда стоит замедлиться и подумать логически, а не цепляться за проблемы или догадываться о причине. Подсказки есть, и причины очевидны, если вы потратите время на анализ фактов.
В свою первую поездку я этого не сделал, и это стоило мне перезвона и раздраженного клиента.
Дэн Фоули — президент и владелец компании Foley Mechanical, Inc., расположенной в Лортоне, штат Вирджиния. (www.foleymechanical.com). FMI специализируется на лучистых, водяных и паровых системах, а также на механических системах для больших индивидуальных домов.
Включите JavaScript, чтобы просматривать комментарии на базе Vanilla.
Комментарии от Vanilla
Для подающих надежды сантехников в Канзас-Сити
Если вы можете понять основные принципы природы, вы сможете разобраться в ремонте сантехники. Подумайте о силе тяжести, давлении и воде, а также о том, как они взаимодействуют между собой, чтобы ваш унитаз смывался, ванна наполнялась, а кран работал. Вам не нужно быть сантехником Anthony PHC, чтобы понять эти концепции.
Более того, мы даже научим вас устранять некоторые проблемы с сантехникой самостоятельно!
Водопроводная система вашего дома состоит из двух подсистем: одна подает пресную воду в , а другая отводит сточные воды . Поскольку вода, поступающая в ваш дом, находится под давлением, она может подниматься по лестнице и огибать углы. Когда вода поступает в ваш дом, она проходит через счетчик, который следит за тем, сколько воды вы используете. Ваш основной запорный клапан воды обычно находится рядом со счетчиком, и его следует быстро закрыть в аварийной ситуации с водопроводом, чтобы предотвратить затопление. Большинство светильников имеют индивидуальные запорные клапаны, поэтому вам не нужно перекрывать всю подачу воды, когда аварийная ситуация связана только с раковиной, ванной или унитазом.
Подача холодной воды готова для вас немедленно, но сначала горячая вода должна пройти через водонагреватель.
Одна труба подает холодную воду к водонагревателю. Оттуда линия горячей воды подает нагретую воду к приборам и приборам, которым требуется горячая вода. Термостат на нагревателе регулирует нагревательные элементы устройства, чтобы поддерживать желаемую температуру воды. Температура по умолчанию для домашнего водонагревателя составляет 120 градусов по Фаренгейту. Посудомоечные машины могут требовать воды более высокой температуры, но обычно они включают водонагреватели, которые повышают температуру еще на 20 градусов по Фаренгейту. У сантехников Anthony PHC есть опыт установки и ремонта водонагревателей, но любителям не следует пытаться ремонтировать эти системы самостоятельно.
Дренажные системы отличаются от приточных тем, что они не зависят от давления. Отходы выходят из дома, потому что дренажные трубы наклонены вниз. Таким образом, гравитация делает всю работу. В конечном итоге эти трубы попадают в очистные сооружения или септики.
Вентиляционные отверстия, ловушки и очистные выходы делают этот процесс возможным. Согласно Howstuffworks.com, « вентиляционных отверстий , торчащих с крыши вашего дома, позволяют воздуху попадать в водосточные трубы». Без подачи воздуха из вентиляционных отверстий сточные воды пришлось бы откачивать.
Столь же важны, как и вентиляционные отверстия, ловушки . Это изогнутая или S-образная часть трубы под сливом, которую можно увидеть под большинством раковин. Оттуда «вода вытекает из бассейна с достаточной силой, чтобы пройти через ловушку и водосточную трубу». Тем не менее, после этого в ловушке остается достаточно воды, чтобы создать уплотнение, предотвращающее просачивание канализационного газа в ваш дом. Вам нужна ловушка в каждом приспособлении. Туалеты уникальны, потому что они самозапирающиеся, то есть им не требуется дополнительный сифон на сливе. Подумайте обо всех волосах и грязи, которые стекают в слив вашего душа — это регулируется барабанными ловушками.
Эти ребята образуют уплотнение против канализационного газа и собирают гадость, чтобы предотвратить засорение.
Если вам нужно разблокировать ловушку, вы можете выполнить несколько простых шагов, чтобы справиться с этой распространенной проблемой. Для этого ремонта вам понадобится миска, ведро, старая зубная щетка и сменные шайбы. Первый шаг — снять раковину с ловушки . Затем поместите под него чашу, чтобы собрать воду . Удалите все, что создает засор и Промойте ловушку чистой водой . Используйте зубную щетку для тщательной очистки. Продолжайте и замените изношенные шайбы , пока ловушка не будет разобрана. Замените ловушку и готово! Слив, слив и вентиляция необходимы для бесперебойной работы вашей сантехники, поэтому крайне важно регулярно обслуживать все детали.
Перемычка между системой подачи и отвода (две совершенно отдельные системы) называется креплением.
Примерами приспособлений могут быть туалеты, раковины, стиральные машины и наружные краны. Если что-то забирает пресную воду и сбрасывает сточные воды, оно подходит под эту категорию. Преимущество светильников в том, что некоторые из них имеют индивидуальную запорную арматуру, поэтому вам не придется закрывать основной запор для ремонта.
Если вы решите изменить или добавить какие-либо трубы в вашем доме, убедитесь, что у вас есть разрешение от местного чиновника сантехнических норм (некоторые вещи запрещены). Перед началом ремонтного процесса отключите подачу воды к светильнику или запорную арматуру. Этот самостоятельный ремонт охватывает только незначительные проблемы с ремонтом, поэтому обязательно свяжитесь с профессиональным сантехником Энтони PHC , если у вас есть законная проблема с сантехникой.
Для прочистки стоков раковины вам понадобится только сливная пробка и регулировочный рычаг. Эти засоры обычно возникают возле выдвижного узла слива.
Сначала снимите пружинный язычок с рычага регулировки сливной пробки . Затем снимите шаровой кран с сифона и выдвижную заглушку . Удалите мусор, забивающий раковину , и наслаждайтесь полностью функционирующим сливом раковины.
Иногда это неприятно (и всегда кажется, что это происходит в самый неподходящий момент), но, к счастью, с забитым туалетом можно справиться без помощи сантехника. Вы можете сказать, что сифон или слив унитаза заблокированы, когда вода поднимается до края и медленно стекает после смыва. Первый шаг — попытаться ослабить блокировку с помощью плунжер . Если это не сработает, используйте змею, чтобы зарыться в завал. Вытяните часть змеи из барабана . Затем затяните стопорную гайку в верхней части корпуса змеевика . Наконец, поверните барабан змеи так, чтобы она зарылась в канализацию и прочистила блокировку .
После этого ваш унитаз должен смывать как сон!
Чтобы увеличить давление воды в душе, используйте средство для удаления накипи, чтобы удалить известковый налет. Для этого проекта вам понадобится отвертка, миска и раствор для удаления накипи. Первый, отвинтить насадку душа от шланга . Затем отвинтите распылительную пластину и поместите ее в раствор для удаления накипи (убедитесь, что она полностью погружена). Оставьте распылительную пластину в растворе на некоторое время (это время варьируется) и смойте оставшуюся накипь с труб перед заменой насадки для душа. Если проблема с давлением воды сохраняется, обратитесь к сантехнику Anthony PHC, чтобы узнать, не является ли проблема более серьезной.
Сточные воды или сточные воды — это то, что смывается в раковину и смывается в унитаз. Его нельзя выбрасывать за пределы вашего дома, потому что он (1) создает ужасный запах, (2) содержит вредные бактерии (например, кишечную палочку) и (3) содержит взвешенные вещества и химические вещества, оказывающие негативное влияние на окружающую среду.
Воздействие на окружающую среду включает чрезмерный рост водорослей из-за азота и фосфатов из сточных вод, потребление кислорода, которое убивает рыбу, и взвешенные твердые частицы, которые затрудняют зрение рыб (и делают воду грубой).
Во многих домах есть частные септики для очистки сточных вод. Обычно это необходимо для домов, которые сильно удалены от своих соседей в более сельской местности. Септики — это, по сути, большие бетонные или стальные резервуары, закопанные под землю, обычно на заднем или переднем дворе, которые могут вместить 1000 галлонов воды. Вода поступает в бак с одного конца и выходит из бака с другого конца. Вода в септиктенке обычно делится на три слоя: слой накипи вверху (все, что плавает), слой ила внизу (все, что тяжелее воды) и средний слой (относительно чистая вода). Вода содержит азот и фосфор, натуральные удобрения. Септик производит вонючие газы, поэтому в раковинах есть P-ловушки. Эти петли удерживают воду в нижнем контуре и блокируют попадание газов в дом.
Вместо того, чтобы поступать в ваш дом, газы поднимаются по вентиляционной трубе (видно, что они протыкают крыши домов).
Когда новая вода поступает в резервуар, вода, которая уже была внутри, выталкивается в дренажное поле. Дренажное поле состоит из перфорированных труб, уложенных в траншеи, заполненные гравием.
