Строительство собственного жилья, частного дома – занятие радостное, но очень хлопотное. Конечно, Вы уже четко представляете себе, что получится в итоге, разве нет? И, разумеется, мечтаете о том, чтобы Ваш дом был уютным, надежным, теплым, а Вы и Ваши близкие в нем были по-настоящему счастливы.
Чтобы Ваши мечты претворились в жизнь, не забудьте внести в проект будущего жилища систему вентиляции.
Она должна быть четко продумана еще на этапе подготовки к строительству. Почему?
А потому, что грамотная система вентиляции частного дома подарит Вам и Вашей семье свежесть, комфорт, чистоту и безопасность каждый день.
А сам дом прослужит долго, надежно, без гниения, сырости, плесени и грибка.
Удалять влажный, душный, загрязненный воздух из помещений Вашего дома крайне необходимо. Ведь такой воздух – главная причина быстрой утомляемости, головных болей и плохого сна.
А для новенького дома – угроза в виде появления плесени и грибка, порчи свежего ремонта вследствие повышенной влажности и т.д.
При подборе системы вентиляции необходимо учесть следующие факторы:
Разумеется, каждый из нас стремится сэкономить. В этом нет ничего зазорного, но необходимо помнить, что в данном случае цена не должна стать решающим фактором, поскольку экономия в таком деле может навредить Вашему комфорту.
Давайте разберемся, какие бывают виды вентиляции.
Естественная вентиляция (обычное проветривание). Не самый лучший вариант даже для домов в экологически чистых районах. Чистота и свежесть воздуха в помещениях будут напрямую зависеть от температуры воздуха, скорости и направления ветра снаружи.
Кроме того, проветривание таит в себе риск повстречать непрошеных гостей: от насекомых до грабителей.
Так себе перспектива. Кроме того, открытые окна – это сквозняки, шум, пыль и грязь, которые попадают в Ваше уютное жилище, вредят обстановке и, что главное, Вашему здоровью.
Механическая вентиляция. Такая система вентиляции в частном доме подразумевает установку дополнительных элементов: вентилятора, электродвигателя, фильтров, клапанов, воздухонагревателей и т.д. Работа системы не зависит от климатических условий. Она имеет множество разновидностей. При выборе наиболее оптимальной системы учитываются отличительные особенности помещения, объем, планировка и количество проживающих людей.
Разновидности механической вентиляции в доме:
Для современных частных домов наиболее оптимальной считается система приточно-вытяжной вентиляции с рекуператором.
Она разрабатывается специалистами еще на этапе проектирования дома. Это очень сложная система, но и очень эффективная, многофункциональная. Бесперебойно обеспечивая воздухообмен в Вашем жилище, она поддерживает оптимальную влажность воздуха и температуру в доме. А установив автоматическую систему микроклимата, Вы сможете самостоятельно регулировать влажность, температуру и состав воздуха.
Строительство собственного дома – дело затратное, по этой причине многие владельцы стараются сэкономить и сделать что-то своими руками. Однако в конкретном случае стоит серьезно задуматься: а стоит ли брать на себя такое ответственное дело? Хватит ли знаний и умений? Казалось бы, что сложного в том, чтобы обеспечить себя чистым, свежим, теплым воздухом и уберечь будущий новенький дом от быстрого разрушения?
Да, сделать вентиляцию самостоятельно, в общем-то, не проблема.
Монтаж вентиляции в частном доме – вопрос, в котором Вы наверняка разберетесь, правда, не без помощи опытного специалиста. И все же если Вы беретесь за такое впервые, обойтись без помощи грамотных мастеров получится вряд ли. Ведь даже самые блестящие гении своего дела тщательно изучают задачу, прежде чем взяться за ее выполнение.
При установке систем вентиляции в помещениях требуется произвести точные расчеты: количество постоянно проживающих там людей, объем воздуха в помещениях, в каких помещениях воздух должен циркулировать чаще, в каких реже… А также учесть работу различных приспособлений, которые «сжирают» кислород или отравляют его выделениями, испарениями. Чтобы не задыхаться от жары летом и не мерзнуть зимой требуется учитывать своевременный и оптимальный обогрев и охлаждение поступающего свежего воздуха…
Что ж, куча литературы, видео в интернете, ручка, листок бумаги – приступаем к длительному, нудному и чрезвычайно сложному процессу изучения всех аспектов монтажа системы вентиляции в частном доме! А после – самостоятельно создаем проект, который впоследствии грамотно и эффективно воплотится в реальность и будет много лет работать вам во благо.
Стоит ли затрачивать огромное количество времени и усилий на задачу, с которой быстро и качественно справится профессионал в данной области, да еще и гарантирует Вам высококлассный результат – от проектирования до запуска системы, ее отладки и гарантийного обслуживания?
Если вы задумали построить дачу или возвести деревенский дом, то вам придётся продумать множество моментов. Сюда относится и этажность, и планировка, и архитектурные особенности, и правильное обустройство специальных помещений (влажных зон, чердака, подвала и пр.
Ванная комната — помещение влажное, где микроклимат существенно отличается от микроклимата в прочих комнатах. Именно поэтому к нему применяются особые требования в части температуры и влажности. Так, согласно строительным нормам в ванной температура не должна опускаться ниже 25 градусов в холодный сезон и ниже 20 градусов в тёплый. Кроме того, уровень влажности здесь должен быть не более 65%.
Эти характеристики обуславливают не только комфортность водных процедур, но и гигиеничность, ведь тёплая и очень влажная среда — идеальное место для размножения бактерий.
Для того, чтобы обеспечить требуемый уровень влажности, и сооружается вытяжная вентиляция. Профессионально оборудованная вентиляция создаёт в санузле воздухообмен с показателем 25 м³/час, а если санузел совмещённый, то 50 м³/час. К этим параметрам и следует стремиться при оборудовании частного дома тот или иной системой вентиляции в ванной.
В зависимости от размеров дома и санузла, расположения ванной комнаты, а также ваших возможностей, вы можете остановиться на одном из четырёх вариантов:
Естественные вентиляционные каналы планируются ещё на этапе разработки проекта.
При сооружении каналов их выкладывают изнутри кирпичом или же устанавливают специальные трубы; по вентиляционным каналам насыщенный влагой воздух выводится из ванной за пределы дома. Следует отметить, что через естественную вентиляцию воздух выходит под небольшим давлением. Поэтому принципиально важно, чтобы изнутри элементы вытяжки были как можно более гладкими и не имели выступов. Если в воздуховоде есть крутой поворот, то он существенно снизит эффективность вентиляции, поэтому необходимо располагать каналы так, чтобы они не имели поворотов, в крайнем случае можно сделать очень плавный изгиб.
В ванной комнате лучше всего обустраивать вертикальный канал, не объединяя его с воздуховодами из других помещений, но если всё-таки есть необходимость в соединении вытяжек из разных комнат, которые располагаются на одной стороне строения, то можно сделать это на чердаке. Также допустимо объединять вентканалы ванны и туалета, находящихся на одном этаже.
Владельцы одноэтажных дач могут своими руками сделать вентиляцию в ванной комнате непосредственно в потолке.
При такой организации влажный воздух будет вытягиваться сразу же на чердак и на крышу.
Естественная вытяжка включает два главных элемента — воздуховод и выводной канал. Воздуховоды — прямые вертикальные шахты — прокладываются в стенах. Избегайте при устройстве естественной вытяжки углов и изгибов, но продумайте возможность периодической проверки и очищения шахт. Выводной канал лучше сделать круглым в сечении с диаметром не менее 10 см. В круглой трубе более активная тяга, и, следовательно, вентиляция будет более активной. Для максимальной эффективности стоит заложить высоту канала на 5-6 метров выше дома; такая конструкция обеспечит хороший перепад давления, гарантирующий полный отвод влажного воздуха. Трубу сверху целесообразно накрыть зонтом, чтобы дождь или снег не попадали в шахту.
В ряде случаев естественный отвод воздуха оказывается нерезультативным, в таких ситуациях стоит сделать вентиляцию в ванной комнате в частном доме принудительным способом.
Такая вытяжка особенно необходима, если в санузле обустроена сауна или парная. Кроме того, принудительная вентиляция может быть дополнением для естественной, часто именно к ней прибегают владельцы старых домов, не готовые к полному переоборудование имеющейся, но вышедшей из строя или уже не справляющейся со своими функциями естественной вентиляции.
Если санузел невелик по размерам, то подойдёт вариант установки накладного оборудования. Накладные вентиляторы, как правило, обладают небольшим габаритами и простым дизайном, поэтому впишутся в интерьер любого помещения. При покупке вентилятора требуется правильно рассчитать его мощность. Для ориентировки можно использовать такую формулу: площадь помещения*6 (если санузлом пользуется не более трёх человек) или площадь помещения*8 (если санузлом пользуется более трёх человек). Полученное число и будет оптимальной мощностью вентилятора.
Нужно сказать, что накладные вентиляторы имеют сравнительно небольшую мощность, поэтому энергии потребляют немного.
Работа этого вида оборудования не повысит ваши коммунальные платежи, но при грамотно выбранных параметрах обеспечит идеальный микроклимат в ванной.
Что касается монтажа вентилятора, то он не требует специальных навыков, с его установкой справится любой хозяин. Напомним, что вентиляторы — приборы электрические, поэтому перед их монтажом в обязательном порядке нужно обесточить дом.
Канальные приборы подходят для просторных санузлов, из которых следует отводить большой объём влажного воздуха. Монтируется такое оборудование в вентиляционную шахту, по возможности, максимально близко к вытяжному отверстию (например, отдушине). Также необходимо предусмотреть установку обратного клапана, который предотвратит втягивание уличного воздуха в воздуховод.
При монтаже канального вентилятора также отключите электричество. Не забудьте, что выходное отверстие, через которое выходят пары из ванной, должно быть очень хорошо герметизировано, в противном случае в санузле будут регулярно возникать сквозняки.
Поскольку канальные вентиляторы — оборудование технически сложное, его требуется время от времени проверять, для этого продумайте расположение ревизионного люка.
Выбирая прибор для оснащения частного дома, учитывайте его мощность. Слишком мощные приборы, рассчитанные на активную работу и большие объёмы, довольно дорогостоящи и затрачивают энергию. Если ваш санузел имеет не очень большие размеры, то очень мощный прибор потребует огромных финансовых затрат, но эффективность его будет сравнима с агрегатом средней мощности.
Если описанные выше способы показались вам трудоёмкими, то остановитесь на самом простом варианте — врезке в дверь санузла колец или установке решётки. Эти аксессуары могут выполнены из дерева, металла или полимерных материалов. Для монтажа колец в двери нужно просверлить отверстия, заранее определив место расположения колец и с учётом их размера, обработать внутреннюю поверхность отверстий наждачной бумагой и лаком, а затем вставить кольца.
Аналогичным образом устанавливается и вентиляционная решётка, с той лишь разницей, что потребуется проделать в двери большее по площади отверстие. После монтажа колец и решётки убедитесь, что они заняли устойчивое положение и не будут выпадать.
В заключение требуется сказать, что сегодня многие обладатели загородной недвижимости, больших дач и коттеджей оборудуют санузлы кондиционерами. Помните, что установка кондиционера не означает, что в вашей ванной не нужна вентиляция. С помощью кондиционера можно лишь изменять температуру в помещении, но не регулировать влажность. Кроме того, кондиционеры подают в ванную комнату воздух, прошедший через очищающие фильтры, но не производят забор свежего воздуха, а значит, рано или поздно вы всё равно столкнётесь с необходимостью отвода влажного воздуха из санузла.
Долговечность частного дома из любого строительного материала во многом зависит от регулярного проветривания пространства, расположенного под нижним потолком.
Идеально – когда подпольная вентиляция в частном доме проектируется и реализуется на начальном этапе строительства. Тогда она и рассчитана, и устроена правильно.
Все о грамотной организации системы, предназначенной для отвода избыточной влаги от частично или полностью заглубленных в землю конструкций, вы узнаете из следующей статьи.
Мы расскажем вам о важных функциях, которые выполняет внутрипольная вентиляция. Мы расскажем, как правильно расположить и установить компоненты, предназначенные для удаления отработанного и подачи свежего воздуха.
Вентиляция подполья в частном доме обязательна по следующим причинам:
Уже появившаяся плесень при естественной нормализации уровня влажности никуда не исчезает, а при последующем повышении ее начнет активнее развиваться на пораженных участках;Влажность подземных слоев увеличивается при контакте с почвами, которые всегда содержат воду в различных пропорциях.
Особенно влажность ощущается на уровне почвы, т.е. почвенно-растительного слоя до 40 см, активно поглощающего осадки и регулярно орошаемого при поливе.
Если система вентиляции в черновом полу недостаточно эффективна, она будет сырой. Из-за недостатка кислорода будет создана благоприятная среда для развития анаэробных бактерий. Кроме того, будет накапливаться углекислый газ.
Подпольная вентиляция необходима практически для любого дизайнерского решения. Исключение составляет конструкция пола по грунту, при которой балки или плиты укладываются непосредственно на песок или щебень, а не перекрывают пролеты между стенами фундамента.
Если под полом дома остается пространство, его вентиляцию чаще всего организуют посредством устройства форточек внутри подвала. Вентиляционные отверстия проектируются на точно рассчитанных расстояниях друг от друга, от уровня земли, от углов зданий и других факторов.
Вентиляционные отверстия закрыты вентиляционными решетками для защиты от грызунов. Это традиционное решение для организации системы естественной вентиляции.
Для более эффективной вентиляции форточки выбирают с подветренной стороны и в противоположной стенке цоколя/цоколя. Вентоотверстия должны располагаться друг напротив друга. При таком решении тяга естественно увеличивается.
Ветер, залетев в отверстие с одной стороны, дует в отверстие с другой стороны, унося с собой влагу, летучие молекулы углекислого газа и затхлые запахи. При дальнейшей эксплуатации необходимо лишь следить, чтобы вентуропермы не были заблокированы какими-либо предметами изнутри и не зарастали снаружи.
В ленточном фундаменте форточки располагают друг напротив друга, чтобы обеспечить стабильный естественный приток воздуха.
При наличии перегородок внутри фундамента каждая из них также выполняется вето-отверстиями. Для того чтобы движение воздушных масс было устойчивым и свободным, внутренние форточки располагают прямо напротив форточек, выбранных в наружных стенах.
При невозможности подобрать необходимое количество отверстий в стенах подвала или фундамента площадь каждого мини-проема увеличивается. Важно, чтобы общая площадь вентиляции соответствовала нормативным требованиям.
Для нормальной вентиляции пола должен быть обеспечен достаточный приток воздуха — размер вентиляционных отверстий должен соответствовать нормативным требованиям.
Можно сделать ряд отверстий одинакового размера, а можно сделать одно широкое окно с решеткой или открывающейся створкой. При сооружении окна внутри конструкции должен быть проход или люк, открываемый для периодического залпового проветривания.
Возможна прорубка вентиляционных каналов в фундаменте/часовне уже возведенного сооружения мобильной бурильной машиной, предназначенной для горизонтального сверления и сверления стен. Для формирования отверстия вам понадобится снаряд, оснащенный алмазной фрезой.
В идеале, вентиляционные отверстия во внешних и внутренних стенах фундамента, проходы и большие отверстия вентиляционных труб должны быть проложены до заливки глины в опалубку.
Если внутри есть дополнительный фундамент, напр. для кирпичной печи или массивного напольного газового котла количество отверстий необходимо увеличить в 1,5-2 раза внутри наружной опорной плиты.
Перфорация может быть не только круглой, но и квадратной, прямоугольной и даже треугольной. Главное, не уменьшить общее сечение, указанное в строительных нормах. Размер проема не должен препятствовать поступлению необходимого количества воздуха.
Никогда не поздно сделать вентиляционные отверстия в фундаменте или цоколе.
Их можно пробить перфоратором или просверлить мобильным алмазным резцом.
Второй способ организации вентилируемого пространства более трудозатратный и ресурсозатратный. Из подполья организована вытяжка через вентиляционную трубу на крышу. В этом случае воздух поступает в систему через жалюзи в помещениях.
В этом случае воздух из фундамента не вытягивается, а требуется наружная изоляция фундамента, цоколя и раструбов. Это лучший вариант, если вы планируете построить хорошо утепленный экодом, использующий принципы энергосбережения.
Бревенчатый дом чаще всего возводят на столбчатом основании. Он крепится на нижний венец, служивший своеобразной решеткой для укладки балок перекрытий. Щели между фундаментными столбами обычно вообще ничем не закладывают, что обеспечивает естественную вентиляцию.
Дома из бревна или бруса теперь тоже ставят на ленточный фундамент из кирпича, борта бетонные. При возведении цоколя из штучных материалов проемы формируются в процессе кладки.
Если пол в доме решили не отделывать деревянным настилом, то его устраивают по плавающей технологии, т. е. черновой пол не имеет связи со стенами. В этом случае между настилом и венцом остается небольшой зазор, через который будет осуществляться вентиляция пола и пола.
Зазоры закрываются плинтусами, но наличие небольших зазоров обеспечивает полную вентиляцию. На противоположных сторонах комнат можно разместить специальные плинтуса с вентиляционными отверстиями.
Пол в деревянном доме укладывается по плавающей схеме, т.е. с зазором по периметру. Через эту щель из пола выходит влажный воздух. Также в полу установлены вентиляционные выходы с решетками.
Дополнительно можно оставить щели в углах у стен для вентиляции, закрыв их вентиляционными решетками. Это решение также улучшит циркуляцию воздуха под полом здания.
Для обеспечения стабильного воздухообмена в пространстве под плитой основания необходимо соблюдать следующие правила:
Если дом построен на холме, он обязательно хорошо проветривается с обеих сторон. В этом случае количество отверстий можно немного уменьшить.
Если дом построен в местности с низкой ветровой активностью, расположен в низинах или окружен лесом, количество или размер вентиляционных отверстий следует увеличить.
В подвале или фундаменте дома, построенного в низинной местности, следует увеличить суммарное сечение вентиляционных отверстий: либо по количеству, либо по площади.
Размеры вентиляционных отверстий в фундаменте и подполье регламентируются СНиП № 41-01-2003 или актуализированной редакцией правил СП 60. 13330.2012.
Площадь всех вентиляционных отверстий должна быть не менее 1/400 общей площади пола. То есть если дом 9 м на 9 м, то площадь дома 81 м2. В этом случае общая площадь вентиляционных отверстий в фундаменте должна быть 81/400=0,20 м2 или 20 см2.
Минимальная площадь вентиляционного отверстия должна быть не менее 0,05 м2. То есть прямоугольные отверстия должны быть размером 25х20см или 50х10см, а круглые отверстия должны быть диаметром 25см.
Если в частном доме такие духи будут смотреться великоватыми, их можно сделать в 2 раза меньше, увеличив количество отверстий, чтобы их общая площадь была не меньше расчетной.
Шурупы для формирования вентиляционных отверстий, а также для прохода всех видов труб закладываются в арматурный каркас перед заливкой раствора в опалубку.
При продухах в ленточных фундаментах закладные закрепляются после установки арматурного каркаса. Это могут быть пластиковые или металлические трубы или асбестоцементные трубы. Края их доводят до уровня опалубки и хорошо скрепляют.
Чтобы бетон не расплющивал пластик при заливке, в трубы насыпают песок и закрывают заглушками. После снятия опалубки эти закладные остаются на месте. Прямоугольные форточки делаются с использованием коробов из сбитых досок. В арматурный каркас также помещается деревянный ящик, который после застывания бетона снимается.
Вентиляционные отверстия проще сделать в кирпичном цоколе. В этом случае можно разрезать кирпичи или вместо целого кирпича положить половинку. В подвалах из бетонных блоков можно взять несколько блоков с парой больших отверстий, сделать их сквозными и поставить вместо обычных. Если строительным материалом являются железобетонные блоки, в швах делают задувку.
При установке дома на буронакатном, свайном или столбчатом фундаменте вентиляционное устройство не требуется. Даже если периметр зашит сайдингом, вентиляция осуществляется через стыки и зазоры в конструкции или перфорированные элементы.
Если зазор между опорами перекрыть кирпичом или бетонными блоками в столбчатом фундаменте, в строительном материале оставляют необходимое количество отверстий. Необходимо, чтобы их площадь равнялась одной четырехсотой площади пола.
При обустройстве загородных домов чаще выбирают самотечную вентиляцию, чем более эффективную и независимую, механическую. Проверенная временем естественная вентиляция в частном доме проще в реализации и гораздо практичнее. Не требует особого ухода, не требует обслуживания и электропитания.
Мы поговорим о том, как организовать воздухообмен, который происходит естественным путем. В нашей статье подробно описан принцип действия гравитационной вентиляции. Мы познакомим вас с устройствами, которые используются при построении систем, работающих без постороннего принуждения.
Содержание статьи:
Основное назначение воздухообменника самотечного исполнения: поддержание необходимого микроклимата.
Помимо насыщения помещения свежим воздухом, он также выполняет удаление отработанного воздуха, продуктов сгорания газа, различных запахов.

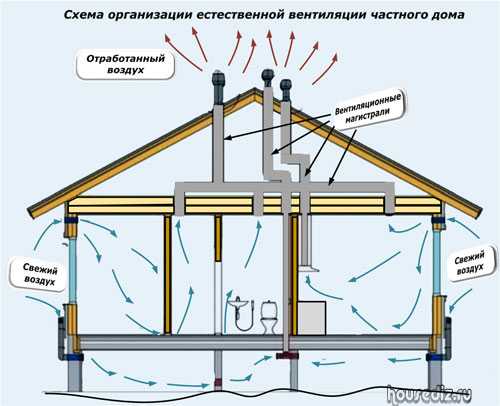

Эффективность системы естественной вентиляции, устроенной в загородном доме или на даче, обусловлена разницей атмосферного давления внутри и снаружи дома, которая также зависит от температуры, влажности воздуха и силы ветра.
Естественная вентиляция должна обеспечивать равномерный приток, движение внутри и вытяжной поток воздуха независимо от этажности дома
Естественный воздухообмен работает следующим образом:
Их функцию успешно выполняют установленные в стенах переливные решетки.Все горожане хорошо знакомы с элементами выхлопной системы. Это каналы, соединенные с общественной вентиляционной шахтой. Они покрыты решетками, которые необходимо периодически чистить.
В обустройстве частного дома могут существенно различаться. Например, это может быть выход в верхней части стены, вытяжная труба или отверстие в потолке с выходом вентиляционного канала на чердак, а оттуда на улицу.
Одной из частых проблем естественной вентиляции в частном доме является отсутствие свежего воздуха в помещении. Самотечная вентиляция безотказно работает только тогда, когда плотность воздушной массы за окном намного выше, чем в помещении. Летом, когда их плотность выравнивается, сам воздух с улицы не поступает.
Кроме того, теперь на пути естественно движущихся воздушных потоков стоят серьезные препятствия. Уплотнители для окон и дверей, предлагаемые сегодня потребителю, отлично противостоят утечке тепла, но не пропускают воздух наружу.
Для обеспечения естественного притока в домах с герметичными окнами целесообразно ставить в стену приточные клапаны, а трубы вытяжной вентиляции снабжать дефлекторами
Выпуск свежего воздуха в помещениях с практически герметичными окнами и дверями решается установкой. Если вы не хотите устанавливать клапаны, вам придется приобрести приточные клапаны на пластиковые окна или купить оконные пакеты с изначально установленными в них приточными устройствами.
Это устройство также называют оконным. вентилятор. Относится к наиболее распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.
Поток поступающего воздуха через форточку направлен вверх, чтобы холодный приточный воздух эффективнее смешивался с уже нагретым в помещении и не создавал неудобств жильцам
Некоторые клапаны оснащены автоматическим регулированием расхода воздуха.
Следует отметить, что не все модели оснащены механической регулировкой. вентиляторы. Это может создать определенные проблемы при резких перепадах температуры.
Основной недостаток — относительно низкая производительность. Его пропускная способность ограничена размером профиля.
Для настенного монтажа вентилятора требуется сквозное отверстие в стене. Производительность такого клапана обычно выше оконного. Как и в случае с оконным притоком, объем поступающего свежего воздуха регулируется как вручную, так и автоматически.
Настенные вытяжные клапаны, обычно расположенные в верхней части стены, где отработанный воздух естественным образом поднимается вверх. чаще всего монтируется в стену между окном и радиатором. Делают это для того, чтобы поступающий холодный воздух одновременно еще и нагревался.
Если настенный вентиляционный клапан установить непосредственно над радиатором, то поток свежего воздуха будет самопроизвольно нагреваться до подачи в помещение
Преимущества установки приточного клапана перед обычной вентиляцией:
Настенный и не пропускает влагу в помещение. Многие модели этих местных вентиляционных устройств часто включают в себя фильтры для очистки воздуха.
Для того, чтобы свежий воздух свободно проникал во все части дома, необходимы переходные элементы. Они позволяют воздушным потокам беспрепятственно перетекать от притока к вытяжке, унося с собой пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые выхлопы и тому подобные включения, взвешенные в воздушной массе.
Переполнение через открытые дверные проемы. Однако его не следует прекращать, если внутренние двери закрыты. Для этого между полом и дверным полотном межкомнатных дверей оставляют зазор 1,5-2,0 см.
Для того, чтобы свежий воздух свободно поступал к вытяжке и омывал все помещения, в дверных полотнах установлены передающие решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см.
Также для этих целей применяют переливные решетки, крепящиеся на дверь или стену.
Конструкция таких решеток состоит из двух рамок со створками. Они изготавливаются из пластика, металла или дерева.
Вытяжной воздух выходит из помещения через вентиляционные отверстия, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или соединяются с вентиляционной шахтой, расположенной в центре дома.
Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома применяются в основном при монтаже вытяжной части системы. Естественный приток по протокам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.
В схемах естественной вентиляции каналы предусматривают вытяжную часть системы. Вытяжные каналы в частных домах часто объединяют в шахты
К гравитационному вентиляционному колпаку воздушные массы выталкиваются свежими порциями воздуха, втягиваемыми через окно, приточное окно из ПВХ или открытую входную дверь.
Сечение воздуховодов выбирают с учетом норм воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.
Помимо жилых и хозяйственных помещений в частном доме вентиляционными системами обязаны предусматривать подвал и встроенное в него хранилище, фундамент без подвала, холодный чердак или мансарду. В природных схемах они снабжены форточками, фронтонными и мансардными окнами.
По расположению различают:
Воздуховоды делятся на круглые и прямоугольные сечения. Каждый тип имеет свои преимущества:
Легкий монтаж, лучший воздухообмен, меньший вес;В свою очередь трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.
Гофрированные вентиляционные трубы проще в монтаже, но их установка возможна только на горизонтальные поверхности и на небольшие участки вертикальных стен
Жесткие трубы беспрепятственно перемещают воздух, поэтому обеспечивают наименьшее сопротивление и минимальный шум. Однако с более быстрой и простой установкой.
Дефлектор представляет собой специальный колпак, который устанавливается на горловину выхлопной трубы системы вентиляции. Он рассекает ветровой поток, за счет чего образуется зона пониженного давления, при этом сила тяги может увеличиваться до 20%.
Также исключает попадание атмосферных вод в систему вентиляции и предотвращает задувание ветром в вентиляционный канал.
Дефлектор устанавливается на горловину выхлопной трубы. Это устройство выполняет две важные функции: усиливает сцепление + защищает от осадков
Доступны следующие типы дефлекторов:
Напоминает крыло. Принцип действия аналогичен турбодефлектору.Выбор модели дефлектора зависит от местных условий. Регионы с высокими ветровыми нагрузками предпочитают обычные грибы. В районах с низкой ветровой активностью лучше ставить дефлектор с турбиной, она обеспечит тягу даже при легком обдуве.
Нормативные данные по объему воздухообмена приведены в СП 44.13330.2011, СП 66.13330.2012 и уже упомянутом выше СНиП 41-01-2003.
Система естественной вентиляции должна обеспечивать:
Если естественная система не справляется с нормативным воздухообменом, на приток или вытяжку ставят вентиляторы.
Нормативные данные по воздухообмену необходимы для расчета производительности воздухозаборников и диаметра вытяжных каналов
Трубы для монтажа вентиляционных каналов желательно выбирать одинакового диаметра. Все элементы воздуховода должны быть закреплены ровно и надежно. Чем меньше поворотов вентиляционных каналов, тем выше эффективность вентиляционной системы.
Приточные отверстия естественной системы должны располагаться не выше 1,5 м над уровнем земли, чтобы их можно было чистить и обслуживать.
Чем длиннее и шире воздуховод, тем сильнее тяга. Рассчитать необходимые размеры воздуховодов можно с помощью одного из онлайн-калькуляторов.
Как и любая инженерная система, естественная разновидность не лишена недостатков, но имеет и существенные преимущества.
Чтобы наверняка решить, устраивать его или нет, стоит сравнить список плюсов со списком минусов.
Положительные стороны:
Отрицательные стороны:
