Наряду с традиционными конструкциями из оцинкованных труб и деревянных реек, теплицы из профильных пластиковых труб получили заслуженную любовь садоводов. Для сборки таких теплиц и парников не требуется специальный инструмент и особые навыки, процесс монтажа прост и интуитивно понятен.
К тому же, по сравнению с деревянными конструкциями, теплицы из ПВХ и пластиковых труб имеют одно неоспоримое преимущество – они не гниют и не повреждаются насекомыми, а значит, их не нужно дополнительно обрабатывать антисептиком. Предлагаем чертежи теплицы из поликарбоната своими руками из профильной трубы, которые помогут вам возвести конструкцию на даче с минимальными затратами.
Рекомендуем почитать: Выращивание тюльпанов в теплице
В отличие от парников, накрытых пленкой, теплица из поликарбоната гораздо более надежна, долговечна и имеет лучшие теплоизоляционные характеристики.
Во время подготовительного этапа выравнивается площадка под будущую теплицу. По чертежу разрезаются листы поликарбоната. Собирается конструкция теплицы из ПВХ труб, а также изготавливается каркас двери и окна.

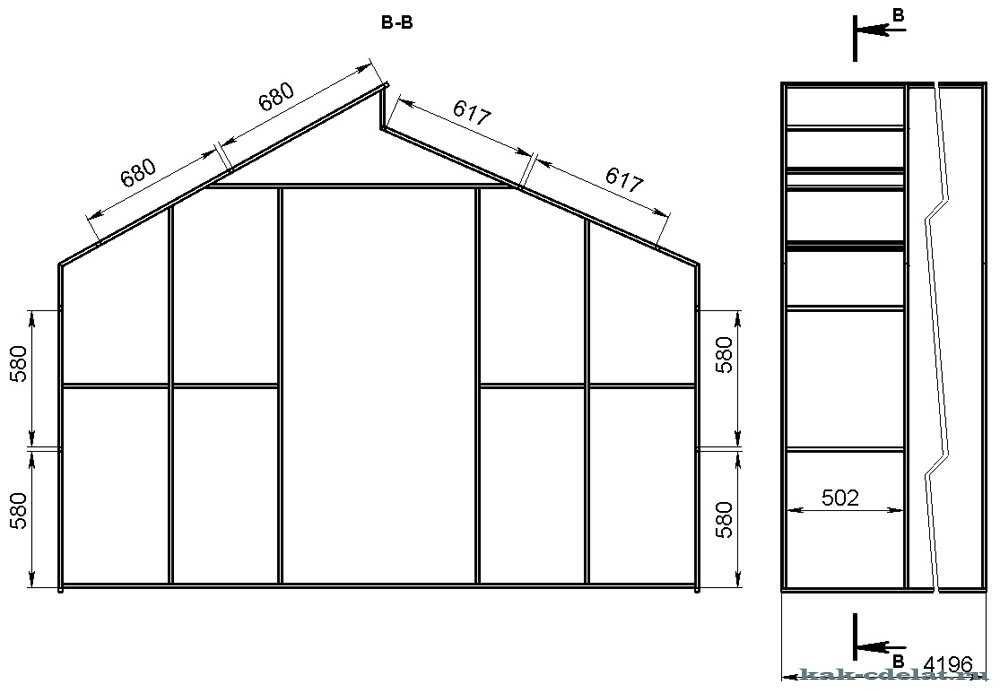

Чертеж теплицы из поликарбоната
Раскроенные листы поликарбоната закрепляются на каркас с использованием саморезов и прессшайб. При монтаже лист должен быть ориентирован лицевой стороной наружу, а сотами – внутрь теплицы. Стыки листов плотно подгоняются друг к другу, излишки, выступающие за края конструкции, обрезаются.
Защитную пленку с внешней стороны поликарбоната снимают после окончания монтажа, с внутренней – до начала монтажа на каркас. Обшиваются поликарбонатом каркасы дверей и окон теплицы, монтируются на свои места на торцах конструкции.

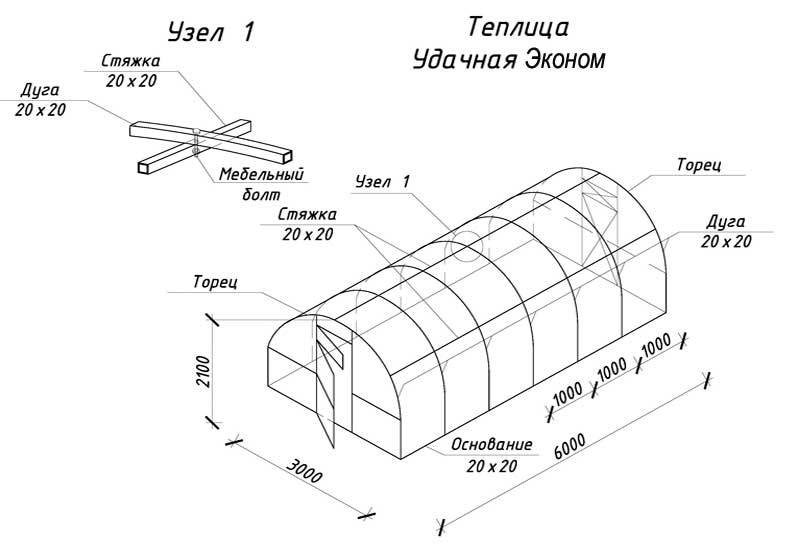

Чертеж теплицы из труб
Собранную конструкцию теплицы устанавливают на подготовленную площадку, проверяют геометрию и закрепляю с помощью штырей, забитых в землю. Закрепленная надлежащим образом теплица не должна сдвигаться в процессе эксплуатации.
На смонтированный и закрепленный каркас по чертежам устанавливают дуги и профильных ПВХ труб, связывая их между собой горизонтальной стяжкой.
Чертеж теплицы с размерами
Монтаж накрытия теплицы по дугам. Поликарбонат устанавливают на дугах таким образом, чтобы край листа выходил за торец на 4-5 см с каждой стороны. Лист крепят саморезами, места стыков поликарбоната промазывают герметиком.
Самые распространенные виды теплиц, кроме конструкции из поликабоната:
Набор материалов для создания таких теплиц практически одинаковый: пластиковые или ПВХ трубы, тройники и угловые тройники под трубы, переходники под 90 градусов, саморезы, колышки из дерева или нержавейки, клей ПВХ, пленка и зажимы для нее, листы поликарбоната.
Фото дощатчатого короба для теплицы
Теплица с колышками в основании делается в несколько этапов. Устройство теплицы на колышках начинают с подготовки площадки.
Она должна быть максимально ровной. В размеченных местах по краям площадки вбиваются колышки, которые будут основанием конструкции теплицы. Колышки должны быть заглублены в землю на 25-30 см., они могут быть как деревянными, так и металлическими.
Собираются дуги из ПВХ труб и скрепляются тройниками. Конструкцию можно сделать разборной или неразборной. В первом случае, места соединения труб с тройниками скрепляют саморезами. Для неразборной конструкции достаточно скрепить соединения клеем. Собранные дуги устанавливаются на площадке с упором на колышки.
Из отрезков ПВХ трубы по чертежам изготавливаются двери и форточки теплицы. На готовый каркас теплицы натягивают пленку и фиксируют ее зажимами. Установленная парниковая пленка не должна провисать.
Теплица с основанием из дощатого короба представляет собой более стационарный вариант, чем первая конструкция.
Начинают монтаж теплицы с подготовки участка, его выравнивают и размечают. Вымеряются диагонали основания теплицы, чтобы углы деревянного короба были ровно 90 градусов, согласно чертежам. Собирается ящик основания. По длинным краям ящика, на расстоянии около метра друг от друга, вбивают в землю на глубину от 30см. куски арматуры. Это опора под будущие дуги парника.
Дуги собираются на саморезы или на клей. Через середину дуг пропускается по периметру теплицы еще одна сплошная труба, которая крепится к каждой дуге в месте примыкания. Для проветривания теплицы в торцах устанавливают дверцы, собранные из пластиковых труб или деревянных брусков и обтянутые пленкой. Готовый каркас теплицы накрывают пленкой и фиксируют ее концы к деревянному ящику основания.
Чертежи теплицы из поликарбоната своими руками из профильной трубы помогут вам возвести конструкцию на собственной даче. Вы можете попробовать сделать теплицы из других материалов, все зависит от ваших личных предпочтений и типа выращиваемых овощей.
Теплица является неотъемлемым атрибутом садоводства России и стран со схожим климатом. Поэтому вопрос строительства парников поднимается во многих семьях, живущих в частных домах. В некоторых случаях модели парников, предлагаемые изготовителями, не устраивают садоводов размерами, формами, конструктивным особенностями.
В этой статье будет рассмотрен вопрос самостоятельного проектирования этих сооружений. Также здесь будут представлены разные варианты чертежей теплиц из разных материалов.
Содержание
Совсем не сложно сделать теплицу из поликарбоната своими руками, чертежи которой подготовлены с должным вниманием.
Устройство теплицы, чертежи и проекты дугообразных построек имеют свои особенности. Технические характеристики укрывающего материала накладывают ограничения на высоту каркаса. Завязано все на двух моментах:
Получается, чтобы согнуть поликарбонат в купол, его нужно располагать поперек каркаса. При этом средний радиус кривизны получится 1,9 м. Соответственно, ширина основания выйдет 3,8 м. Беда в высоте такой постройки – она равна радиусу, а 1,9 метра не всегда то, что нужно. Для примера – чертеж из профильной трубы 20 20.
Как создается теплица из профильной трубы своими руками, чертеж — набросокЭто совсем не повод отказываться от дугообразной формы каркаса. Из ситуации можно выйти, не внося серьезных изменений в проект. Надо добавить по нижнему краю постройки цоколь. Он не должен превышать 1 метра в высоту, однако этого хватит, чтобы увеличить ширину конструкции до 2,5 м, высоту до 2,25 м.
Тут чертежи и размеры теплицы из поликарбоната своими руками задать не сложно – главное отнестись очень внимательно.
Обязательно делаем отдельный чертеж для монтажа укрывающего материала. Отмечаем расположение окон, особенности крепления листов на каркас.
Чертеж с параметрами монтажа укрывающего материалаЕще одна сложность, которая может подстерегать вас при проектировании и составлении чертежей теплицы из профильной трубы с размерами — особенности материала каркаса. Если нет возможности приобрести гнутый профиль, дуги придется делать из небольших отрезков, скрепляемых стальными пластинами. Для парника менее 5 метров длиной достаточно двух дуг, если больше – составляем чертеж так, чтобы дуга была каждые 3,5 – 4 метра. По такому же принципу можно проектировать деревянные сооружения.
Делаем теплицу своими руками из поликарбоната, чертеж купольной конструкцииширина каркаса привязана к количеству грядок внутри нее. Так, комфортная для обработки ширина – не более 80 см.
Возьмем парник на две грядки. Они забирают 1,6 м от всей ширины постройки, плюс пространство для прохода 90 см. Получается оптимальные параметры парника – 2,5 в поперечнике. Если грядки три, складываем три ширины грядок + два прохода, и т. д.
Чертеж деревянной теплицы, сделанной своими руками, двух- или односкатной, лучше привязать к размерам листов поликарбоната. Тут речь идет не только об удобстве монтажа, но и о экономии материалов.
Сколько-нибудь серьезной кройки потребуют только фронтоны – тут надо будет подогнать поликарбонат под форму фронтона. Изготовление теплицы из профильной трубы, чертеж которой представлен ниже, будет очень простым, экономичным.
Постройка с вентиляционными форточкамипроект теплицы в чертежах должен быть составлен так, чтобы стропила располагались не далее 1 метра друг от друга. При этом они обязательно должны присутствовать в местах стыковки листов кровельного материала.
С фундаментом чаще всего делают деревянные постройки, так как опорные стойки в по понятным причинам нельзя просто вкопать/вбить в землю. Здесь используется ленточная система с армированием. При этом углубляться следует не менее чем на 30 см. Обязательно вносим в чертеж добавку на цоколь – минимум 20 см. Для такой теплицы добавляем систему креплений каркаса к фундаменту – уголки + метизы к ним. Чертеж этой части сооружения делаем отдельным.
Приблизительный чертеж фундаментаЛегкие теплицы из металла — уголка или профтрубы — делаются без фундамента.
Самый простой способ спроектировать такое сооружение своими руками – добавить к длине поперечных дуг по 80 – 90 см с каждой стороны. Эти концы будут вгоняться в землю, их длины хватит, чтобы надежно зафиксировать парник. Единственный недостаток примера чертежа теплицы из поликарбоната с размерами, указанными на рисунке – строительство ведется только из материалов, не подверженных коррозии.
Очень неплох вариант теплицы из тонкого металлопрофиля, без фундамента, на обвязке – конструкция получается легкой, радиус, ширину, высоту может иметь любые. В сборке это своего рода конструктор, не требующий специальных навыков, большого количества рабочих рук. Надо только помнить один нюанс – тонкий профиль легко гнется. Этот момент обязательно учитываем при составлении чертежа. Шаг элементов должен составлять до 45 – 50 см. Сочленение элементов выполняется с помощью тройников и крестовин, на обвязку – крепеж «стакан».
Подобным образом можно собрать двускатный парник. Расстояние между элементами приличное, поэтому профиль берем вместо алюминиевого стальной, чуть большего диаметра. Кроме того, в чертеж включаем фундамент, кирпичный или бетонный.
Двускатное сооружениеЕще один вариант теплицы на обвязке – двускатная теплица из алюминиевого профиля, с внутренними подкосами. Последние обязательно должны присутствовать, так как они обеспечивают необходимую жесткость конструкции. Острый угол крыши не даст скапливаться снегу на поверхности. Единственный минус хорошо заметен на чертеже – подкосы «съедают» пространство, ширина, высота сооружения уменьшается. Такой парник может иметь любые размеры, устанавливается на фундамент или просто на землю.
Пример каркаса теплицы из профильной трубы, чертеж с размерами и описанием деталейПарник с деревянным каркасомследующий пример – теплица из дерева своими руками, чертежи подразумевают использование бруска сечением 50 х 40 мм, на фундаменте.
Планы теплицы с поликарбонатом Планы теплиц
Постройте теплицу для хобби размером 9 x 16 футов с каркасом из кедра и покрытием из поликарбоната (можно укоротить до 12 футов), чтобы защитить растения и продлить вегетационный период.
Теплицы Sun Country www.hobby-greenhouse.com
могут выдержать сильный ветер, сильный снегопад и град.
С 1997 года я проектировал и производил комплекты теплиц Sun Country, доставляя их по всей Канаде и США.
Сейчас я счастливо вышел на пенсию, поэтому я подумал, что кто-то с некоторым опытом строительства и соответствующими инструментами хотел бы построить свою собственную теплицу для хобби своими руками, точно такую же, как теплица Sun Country, экономя деньги на рабочей силе и доставке.
garygowler [!at] icloud.com
————————————— ————————————————
Важно Информация — пожалуйста, прочтите это
Инструкции по загрузке с ETSY
https://help.etsy.com/hc/en-gb/articles/115013328108segment=shopping
————— ————————————————— ———————
Посетите наш веб-сайт .com и просмотрите фотогалерею.
https://www.hobby-greenhouse.com/greenhouse_photos.html
Видео на YouTube здесь
https://youtu.be/DysihGdfmaM
—————- ————————————————— ———————
Ищете поликарбонат?
Погуглите «гофрированные поликарбонатные листы» и укажите ближайший к вам город
Многостенные листы:
https://ameriluxinternational.
com/index.php/our-products/multiwall-polycarbonate/
*Спросите продавца о соединительных элементах и заглушках
————— ————————————————— ———————
Гофрированные листы:
https://ameriluxinternational.com/index.php/our-products/corrugated-polycarbonate/
*Уточните у продавца пенопластовые прокладки (профиль Greca).
———————————————— —————————————————-
Список материалов: Оцените стоимость строительства теплицы.
10 – листы поликарбоната размером 8 x 4 фута для 16-футового гофрированного профиля шириной 50 дюймов (внахлест)
48 – @ 36 дюймов полос из пеноматериала
525 – 1 1/2″ винты TEK с шайбами или винты для металлической крыши (цветные)
450 — Винты TEK 1/2” (боковые и торцевые окна) без шайб
100 — винты с шестигранной головкой #8 для дверного окна 1/2” без шайб
16 — 3” петли встык для вентиляционных отверстий
5 фунтов — 3 1/ 2-дюймовый палубный винт / 3 фунта — 2-дюймовые палубные винты / 2 фунта 1-дюймовые палубные винты»
20 @ 2 1/2” 1/4” болты с квадратным подголовком
12 @ 3” 1/4” болты с квадратным подголовком 12 шайб и гаек
20 @ 2 1/2” 1/4” болты с квадратным подголовком
12 Г-образный соединитель 3” кронштейны (по 3 на угол)
МЯЗКА на ваш выбор BEHR прозрачный кедр очень хорош.
———————————————— —————————————
Древесина:
Обработанная под давлением древесина, используемая для основания /основание фундамента. Не кладите кедр прямо на землю, он будет впитывать влагу, как фитиль, оставляя разводы от воды. «уродливый»!
2 @ 16′ фундамент для боковых стен
2 @ 9′ фундамент для концов фронтона
Кедровый пиломатериал:
4×4’s: 2 @ 16′ основания боковой стены
1 @ 12′ Второстепенные стропила 1” x 3 1/2 ” x 48″
2 @ 9′ Торцевое основание фронтона
5 @ 8′ Вертикальные стойки 4 x 4
2×6’s: 2 @ 16′ Конек крыши
1 @ 12′ Стяжки для стропил (8)
14 @ 8′ Эти детали предназначены для коленная стена.Также можно использовать умные панели и покрасить.(см фото зеленых боковин)
2×4: 6 @ 16’ для порога, борта, нижней части крыши (карниза).
6 @ 14’ дверная коробка и дверь, поэтому они должны быть прямыми
30 @ 12’ ПРИМЕЧАНИЕ: 5 из этих частей предназначены для стропил.
———————————————— —————————————
*сохраняйте детали размером более 20 дюймов для обрамления и отделки . Сохраняйте чеки для обмена или возврата.
*идите на склад пиломатериалов с помощником и вручную соберите пиломатериалы
*приблизительно, обратитесь к самим планам. Этот список даст вам хорошее представление о затратах.
———————————————— —————————————
istockphoto.com
Теплицы, иногда называемые оранжереями, оранжереями или зимними садами, создают убежище, где температура и условия освещения идеальны для роста растений, независимо температуры наружного воздуха. Если вы заядлый садовод, идея иметь личную теплицу на заднем дворе может показаться привлекательной.
Тем не менее, стоимость найма кого-то, кто спроектирует и создаст его для вас, может быть непомерно высокой. Эти планы теплиц своими руками позволят вам построить собственное, профессионально разработанное убежище для растений, сохраняя при этом контроль над своим бюджетом.
СВЯЗАННЫЕ С: 7 типов покрытий для растений, которые должны знать все домашние садоводы покрытие из поликарбоната. Загружаемые чертежи этой теплицы помогут вам построить прочное здание, способное выдерживать различные погодные условия, от сильного снега до града и сильного ветра. В планы также входят модификации для изменения длины с 16 футов до 12 футов, если это лучше соответствует доступному пространству.
Получите план теплицы Sun Country Wood Crafts 9 x 16 футов на Etsy за 17,51 доллара США.
2. Модульная теплицаetsy.com
Если вы искали «как построить теплицу дешево», то загрузка этих чертежей модульной теплицы может быть оптимальным решением.
Простые в использовании планы позволяют быстро построить модули, которые собираются для создания готовой теплицы. Загружаемый файл будет содержать все необходимые подробные инструкции, фотографии и схемы, а также список материалов для создания этой недорогой оранжереи для ваших растений.
Получите планы модульных теплиц Stevenson Projects LLC на Etsy за 7,95 долларов США.
3. Навесная теплицаetsy.com
Руководство по строительству этой навесной теплицы было разработано, чтобы помочь людям сделать теплицу своими руками на заднем дворе. Ориентировочная стоимость проекта, список материалов, размеры, фотографии и пошаговые инструкции включены в руководство, которое поможет строителям пройти через процесс строительства. После завершения эта теплица имеет длину 10 футов и ширину 7 футов.
Приобретите план теплицы Hillside Market Petunia Lean-to на Etsy за 22,84 доллара.
4. Миниатюрная теплица etsy.
com
Эти планы компактных теплиц идеально подходят для небольших дворов или новичков, которые пока не готовы браться за масштабный строительный проект. Теплица имеет длину всего 4 фута и ширину 2 фута и предлагает полки для растений. Загрузите руководство, чтобы просмотреть список материалов, пошаговые инструкции, фотографии, размеры и ориентировочную стоимость всех материалов.
Приобретите план мини-теплицы Hillside Market Sweet Pea на Etsy за 19,04 доллара.
5. Передвижная теплицаetsy.com
Воспользуйтесь этими чертежами, доступными для мгновенной загрузки, чтобы построить собственную навесную теплицу. После постройки эта теплица спроектирована таким образом, чтобы ее можно было легко разобрать и снова собрать, что позволяет при необходимости перемещать ее. Четкие планы включают 36 страниц фотографий, диаграмм, подробных инструкций, а также стандартных и метрических измерений.
Получите Build Eazy Plans для навесной теплицы на Etsy за 5 долларов.
СВЯЗАННЫЕ: Гений! Сделайте мини-теплицу из фоторамок в долларовом магазине
6. Садовый сарайetsy.com
Все еще думаете о том, как построить теплицу? Рассмотрите эти архитектурные планы, которые проведут вас через каждый шаг процесса создания собственного садового тепличного навеса. Планы предназначены для людей с навыками жилищного строительства. Они нарисованы в масштабе и включают список материалов и ориентировочную стоимость для завершения готового продукта.
Получите план садового сарая Wood n Pieces на Etsy за 27,50 долларов.
7. Теплица из переработанных оконetsy.com
Сокращение, повторное использование, переработка! Эта электронная книга включает в себя планы проектирования теплицы с использованием старинных окон. Узнайте о материалах, необходимых для проекта, связанных с этим затратах и обо всем остальном, что вам нужно для начала работы.
Получите планы мамы Потрафи построить теплицу из старинных окон на Etsy за 23,06 доллара.
etsy.com
Создайте свою собственную теплицу-пирамиду размером 15 на 15 футов с помощью этого загружаемого PDF-файла. Четыре наклонные стеклянные стены наполнят растения солнечным светом для оптимального роста, независимо от температуры наружного воздуха. Благодаря этим исчерпывающим планам, выполненным в 3D, вы получите подробные чертежи, шаблоны и размеры для каждого необходимого разреза, список материалов и четкие чертежи.
Получите планы теплиц Sinel House Pyramid на Etsy за 9 долларов..23.
9. Теплица с А-образной рамойetsy.com
Если вы когда-нибудь мечтали жить или заниматься садоводством в собственном кусочке рая с А-образной рамой, эти планы для вас. Это 40-страничное руководство содержит инструкции для этой простой теплицы площадью 120 квадратных футов, которую, по словам продавца Elevated Spaces на Etsy, можно «полностью построить всего за два выходных». Нам нравится, что он удобен для начинающих, не требует суперспециализированных инструментов и не требует резки панелей крыши.
Подпишите нас!
Приобретите планы теплиц на возвышенности на Etsy за 33,15 доллара США.
10. Сочетание теплицы и навесаetsy.com
Сохраните драгоценное дворовое пространство с помощью этой комбинации теплицы и навеса «два в одном». Половина конструкции имеет стеклянные окна, чтобы обеспечить растениям необходимые условия для роста, а другая половина полностью закрыта, чтобы ваши садовые и садовые инструменты были в безопасности и организованы. Этот файл плана деревянной теплицы включает более 40 страниц подробных указаний, измерений, диаграмм и другой полезной информации.
Получите план теплицы Hillside Market Rose на Etsy за 22,84 доллара.
СВЯЗАННЫЕ С: Вот как создание теплицы может продлить сезон садоводства Для изготовления готового изделия используются каркасные пиломатериалы 2 x 4 и поликарбонатные или пластиковые панели для теплиц. Планы составлены таким образом, чтобы их было легко понять даже тем, у кого мало опыта в строительстве.
Возьмем парник на две грядки. Они забирают 1,6 м от всей ширины постройки, плюс пространство для прохода 90 см. Получается оптимальные параметры парника – 2,5 в поперечнике. Если грядки три, складываем три ширины грядок + два прохода, и т. д.
Может применяться как летний и как зимний вариант – с одинарным или двойным стеклом. Чертеж такой постройки, если она более 5 м длиной, должен выполняться с учетом нормативов СНиП по снеговым, ветровым нагрузкам. Особенно это касается сооружений, которые будут остекляться.
