Чертежи шкафа купе: Шкаф купе — проект

Размеры шкафов-купе (чертежи)

В настоящее время большую популярность получили шкафы-купе. Это мебель, которая обладает своими преимуществами и недостатками. Чаще всего шкафы-купе устанавливаются в малогабаритных квартирах для экономии пространства. Хотя такая мебель подходит абсолютно для любого помещения, поскольку она везде будет смотреться красиво и необычно.

Как выбрать?

Можно приобрести модели на заказ или готовые шкафы-купе. Размеры внутри (фото представлены чуть ниже) могут быть различными. Это зависит в основном от площади помещения. Шкафы могут встречаться с антресолями и без них, с угловыми/открытыми полками. Дизайн мебели подойдет под любой интерьер. При выборе подобного шкафа для своего дома необходимо руководствоваться не только его размерами, но и качеством. Желательно, чтобы он был изготовлен из водостойких материалов, иначе со временем предмет интерьера будет деформироваться.

Преимущества шкафов-купе

Современный мебельный рынок предлагает огромный ассортимент такой продукции.Чертежи шкафа купе: Шкаф купе - проект Встречаются шкафы-купе разные по конструкции: угловые, встроенные, корпусные или прямолинейные. Сам шкаф может быть выполнен на заказ из любых материалов (дуба, бамбука, пластика и т. д.), которые выберет заказчик. Естественно, одни материалы стоят дороже, а другие – дешевле. Размеры шкафов-купе также может задать заказчик. При необходимости специалисты могут измерить площадь пространства, предназначенного для будущего шкафа.

Еще одним плюсом такого решения является объемность подобной мебели. Внутреннее пространство шкафа позволяет разместить в нем разнообразные предметы. Зеркальная поверхность дверей смотрится довольно органично. Поэтому еще один предмет интерьера, с помощью которого можно зрительно увеличить пространство, – шкаф-купе. Наполнение, размеры (фото шкафа наглядно продемонстрируют варианты его обустройства) помогают компактно наполнить данный предмет мебели различными вещами. Кроме того, схемы необходимы для правильного сбора шкафа, если было решено монтировать его своими руками.Чертежи шкафа купе: Шкаф купе - проект Размеры шкафов-купе позволяют спрятать в них даже бытовую технику (холодильник, стиральную машину и т. д.).

Недостатки

Главным недостатком такой мебели является ее недолговечность. Раздвижная система очень быстро изнашивается, если шкаф был установлен на неровную поверхность. Поэтому монтировать подобный предмет интерьера следует только в тех комнатах, где был выполнен ремонт.

Шкаф обладает большими размерами, поэтому обычное освещение не позволяет осмотреть его содержимое в полном объеме. Приходится создать отдельное освещение в шкафу (установить лампочку или небольшой светильник). Кроме того, в процессе создания шкафов-купе используется алюминиевый профиль, который может быть легко деформирован из-за воздействия внешних факторов. Хотя это происходит крайне редко.

За такой мебелью необходим тщательный уход. Ее обслуживание может занимать несколько часов. Чистка шкафа – это не только протирание всех деталей от пыли. Особое внимание следует уделять нижним направляющим, своевременно их смазывая.Чертежи шкафа купе: Шкаф купе - проект Чтобы очистить нижний профиль, следует регулярно удалять пыль и грязь с помощью пылесоса.

Уход за профилем

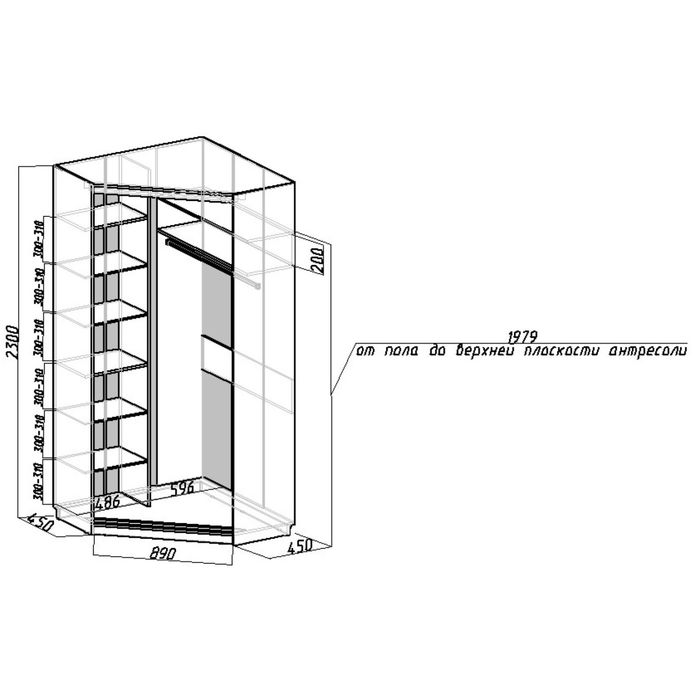

Чтобы угловой шкаф-купе, размеры которого могут быть выбраны непосредственно заказчиком, прослужил много лет, необходимо правильно за ним ухаживать. Важно хотя бы раз в 2 месяца пылесосить нижний профиль, поскольку сюда попадают разнообразные частички мусора (пыль, шерсть животных), в результате чего в процессе его работы наблюдаются сбои. Именно в нижний профиль забивается больше всего мусора, и если не ухаживать за ним, то в скором времени колесики дверей перестанут нормально двигаться. После очистки выдвижных механизмов их следует тщательно смазывать маслом. При этом некоторые детали шкафа стоят довольно дорого, поэтому небрежное отношение к ним может ударить по карману.

Чистка поверхности

Если на поверхности шкафа появились пятна разного рода, удалить их можно при помощи обычного мыльного раствора. Для чистки поверхности лучше взять мягкую губку и аккуратно, круговыми движениями, начать удаление грязи.Чертежи шкафа купе: Шкаф купе - проект После этого остатки раствора следует удалить влажной тканью, а после – протереть поверхность насухо. Нельзя мыть зеркала шкафа средствами по уходу за окнами. Для этого надо использовать специальные чистящие препараты.

Шкафы-купе в детскую комнату

Большинство родителей считают, что детские вещи следует хранить в коридоре: ролики, клюшку, коньки… Но в этом случае надо подумать об интересах самого ребенка. Ведь внутреннее наполнение шкафа-купе должно осуществляться в соответствии с его предпочтениями. Кроме того, этот факт также некоторым образом влияет на формирование характера ребенка. Размеры шкафов-купе могут зависеть от того, что именно малыш планирует положить в него. Помимо всего прочего, это зависит также и от пола ребенка: мальчик или девочка. Поэтому чертеж шкафа-купе с размерами необходимо делать вместе со своим малышом, а не решать все самостоятельно.

Сегодня для производства мебели используются разнообразные материалы. Поэтому при создании интерьера детской комнаты можно не ограничивать себя в цветовых характеристиках.Чертежи шкафа купе: Шкаф купе - проект Конечно, самым крупным предметом в комнате будет именно шкаф. Важно, чтобы мебель была яркой и светлой, чтобы она не ухудшала настроение ребенка. Кроме того, не стоит пренебрегать его мнением. Ведь он может самостоятельно решить не только то, какими будут размеры шкафов-купе, но и цветовая окраска мебели.

Сборка шкафа-купе своими руками

Чтобы с легкостью собрать купленную мебель, можно использовать чертеж шкафа-купе с размерами. Кстати говоря, схемы могут понадобиться не только в процессе сборки, но и перед тем, как была подана заявка на изготовление шкафа по заказу. Чертежи можно нарисовать самостоятельно или приобрести готовые варианты. Некоторые фирмы, занимающиеся производством мебели, предлагают уже готовые чертежи.

Необходимо понимать, что сборка шкафа – это далеко не простой процесс. При подгонке некоторых деталей могут возникнуть те или иные сложности. Но если все элементы подходят друг к другу, то можно легко и быстро собрать шкаф-купе. Фото с размерами также могут помочь в процессе работы.Чертежи шкафа купе: Шкаф купе - проект В первую очередь производится сборка каркаса. Используя крепежные элементы, необходимо закрепить полки и другие детали. После этого следует монтировать нижнюю и верхнюю направляющие профиля. В конце устанавливаются все ящики и двери. Место расположения шкафа также можно определить самостоятельно. Но сделать это желательно заранее, до того как будет изготовлена мебель. Ведь даже из-за нескольких миллиметров шкаф может не поместиться в предназначенное место.

как нарисовать чертеж шкафа в программе Компас 3Д

Итак, в прошлом уроке мы сделали дизайн проект, а теперь на его основании нам нужно создать сборочный чертеж шкафа купе, по которому мы будем делать деталировку и, собственно,  выполнять сборку.

Нарисовать чертеж можно и от руки, но это не совсем удобно в плане измерения деталей, да и по вычислению разных расстояний и отступов тут вам будет тяжелее.

Делать чертеж я буду в программе Компас 3D. Это продукт русских разработчиков, программа очень легка в освоении и не потребует от вас много сил и времени.Чертежи шкафа купе: Шкаф купе - проект

Рисуем чертеж шкафа в программе Компас 3D

Мы не будет полностью изучать ее возможности, а разберем лишь те инструменты, которые нам понадобятся непосредственно для создания схемы шкафа. Сейчас вы сами удивитесь на сколько это просто.

Итак, запускаем программу, и нажимаем кнопку «Создать», далее «Чертеж». В открывшемся окне появился новый документ, на котором мы и будем рисовать. Так как чертить мы будем в измененном масштабе, то начинать необходимо не на самом листе, а в любом пустом месте, а потом мы его просто перенесем на лист и распечатаем.

Сначала нам нужно отобразить вид шкафа не сбоку или сверху, а спереди.

Отрисовка габаритов шкафа: порядок действий

  • Начать нужно с верхней границы (крыши шкафа). На панели «Геометрия»  выбираем инструмент «Отрезок»  и начинаем чертить линию — на свободном участке ставим начало отрезка и вводим с клавиатуры необходимую длину отрезка (в сантиметрах), и нажимаем два раза «Enter» — отрезок готов.Чертежи шкафа купе: Шкаф купе - проект
  • По такому же принципу рисуем нижнюю границу, отмерять которую можно с помощью инструмента «параллельная прямая»  — это условная линия, которую потом можно будет удалить.
  • Выбираем параллельную прямую, указываем наш отрезок и вбиваем с клавиатуры расстояние отступа (все цифры ставим в сантиметрах), на котором эта параллельная прямая должна находится от отрезка, далее два раза «Enter» и условная линия готова.
  • Теперь, с помощью инструмента «отрезок» (предварительно включив нужные привязки ) рисуем остальные стороны, и у нас получится прямоугольник – это будут внешние габариты нашего шкафа.
  • Далее, верхней, правой и левой стороне нарисуем боковины толщиной 16 мм. Выбираем все тот же инструмент «параллельная прямая» и во внутрь от границ, сверху, слева и справа делаем отступ в 1,6 см. По условной линии с помощью инструмента «отрезок»  рисуем линии. Боковины шкафа готовы.

  • По такому же принципу рисуются вертикальные перегородки, полки, ящики и остальные детали шкафа.Чертежи шкафа купе: Шкаф купе - проект

Думаю вы уже поняли, что «отрезок»  и «параллельная прямая»  это и есть два самых главных инструмента, с помощью которых и создаются чертежи в этой программе.

Но для создания полноценного чертежа вам потребуются и остальные инструменты, которые мы разберем ниже.

Инструментальные панели программы Компас 3D

Панель «Геометрия»

Панель «Размеры»

Панель «Редактирование»

  •  «Усечь кривую»  — стирает лишний отрезок

Так же вам понадобятся:

  • «Привязки»  — виртуальная линейка, выравнивает ваш отрезок при черчении, относительно сетки или определенного угла.
  •  «Ввод текста»  — поле для текста
  •  «Выноски»  — когда нужно что то пометить или обозначить

Важные отступы, которые нужно соблюдать при прорисовке шкафа

  • Толщина ДСП 16 мм
  • Высота цоколя 70-100 мм.
  • Высота между полками 250-300 мм.
  • Высота отделения со штангой 800-1600 мм.
  • Пространство, которое займет направляющая выдвижного ящика – 13 мм.Чертежи шкафа купе: Шкаф купе - проект
  • Длинна направляющих ящика всегда идет с шагом 50 мм.
  • Отступ от стенки шкафа до задней стенки ящика минимум 10 мм.
  • Радиусная консоль шириной 250-400 мм.

Так же следует проверить, свободен ли доступ в шкаф при открывании раздвижных дверей. Особенно это касается выдвижных механизмов и пантографа (подъемного кронштейна для плечиков). Эти выдвижные системы нужно расположить так, чтобы при открывании дверей они свободно выдвигались, не цепляясь своими краями за двери.

Обратите внимание что двери шкафа купе в закрытом положении заходят внахлест друг за друга на 20 мм.

Поэтому разбить секции ровно на пополам не получится, отделение с ящиками или пантографом следует делать меньше минимум миллиметров на 50.

В каком разрезе показывать чертежи шкафа?

Для комфортной сборки, а так же для измерения размеров деталей, которые нужно будет указать в спецификации для распила, на чертеже нужно будет отобразить следующие виды:

  • Вид спереди – от сюда мы будем брать длину и ширину деталей шкафа для спецификации, а так же, с помощью инструмента «Авто размер» обозначаем здесь размеры, на которых нужно крепить полки и перегородки.Чертежи шкафа купе: Шкаф купе - проект
    Не стоит указывать размеры от полки до полки, они вам ни чего не дадут, показывайте размеры от края детали и непосредственно до точки крепления (это должна быть середина перпендикулярной плиты ДСП).
  • Вид сбоку или сверху – на данном чертеже мы должны отобразить общую глубину шкафа, а так же глубину внутренних полок и всего остального наполнения, ящиков (делать это следует другим типом линии – например пунктиром или тонкой).

Так же тут показываем фигурные полки и указываем их размер и радиус округления.

Если полка или любая другая деталь имеет сложную геометрическую форму, то ее рисуют отдельно, и проставляют все необходимые для вырезания размеры.

На самом деле вся эта процедура – это обычное черчение, материал восьмого и девятого класса школы.

В общем, делайте так, чтобы вы сами могли разобраться в своем чертеже. Представьте, как вы будете крепить ту или другую деталь, и какие размеры для ее фиксации вам понадобятся.

Вот какой чертеж шкафа получился у меня:

Прямая ссылка для скачивания: Скачать чертеж шкафа купе

Если вы себе планируете делать другой шкаф купе, можете просмотреть другие сборочные чертежи шкафов

Содержание предыдущих и последующих серий проекта:

  1. Делаем замеры помещения
  2. Создаем проект шкафа купе
  3. Рисуем сборочный чертеж шкафа
  4. Фурнитура для шкафа купе
  5. Расчет шкафа купе
  6. Сборка и установка шкафа купе
  7. Установка дверей шкафа купе

Чертежи шкафа-купе с размерами — Дизайн, отделка и ремонт квартиры

Шкаф — обязательный предмет мебели в доме.Чертежи шкафа купе: Шкаф купе - проект

Но что делать, если семейный бюджет не сможет вынести его приобретения? Идея создания шкафа-купе своими руками имеет свои положительные стороны: можно сконструировать изделие в соответствии с пожеланиями членов семьи, приспособить его размеры к габаритам вашей квартиры и приобрести в процессе работы над предметом навыки, которые пригодятся в будущем. Также на сборке можно сэкономить около 2/3 от стоимости аналогичного изделия, купленного в магазине.

 Создание проекта

Начинать следует с проекта, который поможет представить, каким будет окончательный вид шкафа и станет основой всех последующих работ по распиловке деталей и дальнейшей их сборке.

Имея в своем распоряжении чертежи шкафа-купе с размерами, можно сделать расчет материала для всех деталей. Корпус и наружные полки лучше сделать из ламинированных ДСП. Для внутреннего наполнения используется обычная ДСП, а для задней стенки фанера.

Обратите внимание, что на схеме модели наружные корпусные стенки имеют глубину на 10-15 см большую, чем внутреннее наполнение (полки и стенки перегородок).Чертежи шкафа купе: Шкаф купе - проект

Это нужно для того, чтобы потом не было сложностей с монтажом механизмов для установки раздвижных дверок. Не обязательно строить шкаф именно такой ширины. Если площадь квартиры не позволяет, или для ваших нужд нужна мебель меньших размеров, одну из секций можно убрать.

Еще один важный момент. Чтобы беспрепятственно поднять готовое изделие, длина диагонали боковой стенки должна быть на несколько сантиметром меньше высоты стен помещения. В противном случае установить шкаф на место будет невозможно, так как его верх будет упираться в потолок.

Проверив еще раз размеры, и составив деталировку (количество каждой детали с ее точными размерами) всех элементов, в мебельной мастерской заказываем их распиловку. Следует учесть, что ЛДСП имеет определенную структуру, и ошибки в описании размеров отразятся на правильности раскроя деталей. К примеру, деталь, обозначенная как 800×600, отличается от детали, обозначенной как 600×800 — это видно на фото.

Все размеры указываются только в миллиметрах, чтобы не возникло путаницы во время раскроя частей шкафа.Чертежи шкафа купе: Шкаф купе - проект В этой же мастерской можно заказать раздвижные двери, ролики и направляющие для них.

 Подготовка раскроенных деталей к сборке

Привезя домой раскроенные детали, нужно некоторое время на то, чтобы понять, что к чему будет крепиться и как сделать шкаф из набора, похожего на «конструктор для взрослых». На каждом элементе будет прикреплена бирка с данными, указанными на листе с деталировкой.

Разобравшись с деталями, на всех будущих стенках размечаются места креплений полок, дна и верха, и просверливаются отверстия для их монтажа. Сделать это необходимо именно на начальном этапе, так как потом, в собранном виде, работать дрелью будет неудобно и можно ошибиться, или сделать бракованное отверстие.

Все торцы, которые будут находиться на лицевой стороне, следует облагородить, обклеив их кромочной лентой в цвет ЛДСП. Отрезав кусок ленты нужной длины, его прикладывают к торцу и проглаживают горячим утюгом (старым, который не жалко). Приклеенная полоска плотно придавливается к поверхности рукой, а после остывания клея край кромки срезается острым ножом.Чертежи шкафа купе: Шкаф купе - проект Обрезку одной стороны нужно сделать за один прием, не останавливая лезвия ножа, иначе на декоративной ленте останутся заусеницы. После этого срезанные уголки кромок шлифуются мелкой наждачной бумагой.

 Процесс монтажа

Важно учесть, что сборку деталей шкафа легче выполнять на полу, разложив их на ровной плоскости. Работу можно выполнять самому, но удобнее, если будет помощник, который сможет вовремя поддержать монтируемую деталь или подать инструмент. Если в конструкции предусмотрены ножки, они прикручиваются к днищу в первую очередь. Так как короб довольно габаритный, ножки располагаются по четыре штуки в ряду через каждые 75 см. Чтобы во время установки готового изделия не поцарапать пол, на них приклеиваются войлочные подкладки.

После этого к днищу шкафа крепятся боковые стенки. На этом этапе нужно проследить, чтобы каркасные детали находились по отношению друг к другу под углом 900. Для этого можно воспользоваться шаблоном, изготовленного из двух перпендикулярно соединенных планок.Чертежи шкафа купе: Шкаф купе - проект

Теперь производим стыковку боковых стенок с верхней плоскостью. Их торцы располагаются в отношении друг друга так, чтобы верх перекрывал торцевую часть стенок. С самого начала сборки деталей следует проследить за тем, чтобы был уложен лицевой стороной вниз.

Если получится наоборот, то потом придется переворачивать каркас для крепления задней стенки, а это, во-первых, лишняя работа, а во-вторых, каркас еще не имеет достаточной жесткости и может перекоситься. После этого, в соответствии с чертежом, монтируются внутренние перегородки и полки.

Основной корпус шкафа собран, и пришло время прибить заднюю стенку. Она может состоять из одного цельного куска фанеры или состыкована из нескольких частей. Прибивать стенку следует небольшими гвоздиками 3 см.

Забивать гвоздики нужно осторожно, ставя их вертикально по отношению к торцу, иначе можно сделать скол на ДСП. По верхнему и нижнему краю гвозди пробиваются с расстоянием в 15 см, а по боковым сторонам промежутки можно оставить больше: в 20-25 см.Чертежи шкафа купе: Шкаф купе - проект

Готовый каркас шкафа устанавливается на место, и производится монтаж рельсового механизма. Сначала прикручивается верхняя направляющая, а затем нижняя. Такой порядок заведен, чтобы во время крепления верхней полосы случайно не повредить уже установленную нижнюю направляющую.

Если оказалось, что направляющая немного длиннее нужного размера, лишнее спиливается ножовкой по металлу.

Последними устанавливаются раздвижные двери. Поставить их на место самому будет очень сложно, особенно если они изготовлены из стекла или имеют зеркальную поверхность, поэтому потребуется помощь второго человека.

Возможно, на сборку уйдет больше времени, чем вы планировали, но зато ваш дом украсит вот такой современный шкаф-купе, сделанный своими руками.

Как нарисовать шкаф на бумаге и в программе

Важный и обязательный этап проектирования и сборки шкафа купе в прихожую, угловых шкафов, гардеробных комнат и других предметов мебели — это создание чертежа.Чертежи шкафа купе: Шкаф купе - проект Наглядное графическое изображение будет руководить всем процессом изготовления и монтажа. Чертежи, с отображением всех необходимых размеров и деталей, места их крепления, значительно облегчают процесс самостоятельной сборки, без привлечения специалистов и оплаты их услуг. Разобраться, как нарисовать шкаф, совсем не сложно.

До того, как определиться с размерами будущего изделия (внешними габаритами), требуются точные замеры всей области помещения, будь то коридор, спальня или ниша, куда будет устанавливаться шкаф. При этом необходимо уделить внимание деталям: плинтусам, молдингам, выключателям, подоконникам и радиаторам.

Программы для создания чертежей

Рисование эскиза или чертёжа от руки на бумаге — это приемлемый вариант для людей с минимальными художественными навыками. Нарисуйте изделие, чтобы понять, как оно будет выглядеть в интерьере.

Удобный и современный способ, при помощи которого изображают шкафы-купе — использование специализированных программ.Чертежи шкафа купе: Шкаф купе - проект Наиболее популярные продукты среди создателей мебели: Pro100, Компас 3D, AutoCAD. С их помощью можно сконструировать несколько разных вариантов будущей конструкции и сохранить каждый из них в отдельном проекте. В интернете много онлайн конструкторов для шкафов, некоторые с поддержкой 3D.

Достоинство современных программ:

  • создавать с их помощью чертежи и схемы возможно без предварительного досконального их изучения;
  • в интерфейсе программы происходит полный цикл разметки шкафов: от монтажа раздвижных дверей, до наименьшей полки.


Создавая чертёж будущего изделия, не обязательно обращаться ко всем возможностям программы. Для качественного наглядного изображения достаточно использования ограниченного набора функций. Работа в графических редакторах не представляет сложности, необходимо попробовать, чтобы понять это.

Последовательность создания чертежа

Получив точные замеры с места установки, пора приступать к детальной проектировке.Чертежи шкафа купе: Шкаф купе - проект Рисуя чертёж, первоначально изображают внешние размеры шкафа — это габариты коробки, с указанием ширины и высоты. Схема должна содержать все значения толщины деталей (это толщина материала ДСП). После начертания «прямоугольника» начинают работу с его содержимым: полками, шкафчиками. Когда изделие будет прорисовано в мельчайших подробностях, станет очевидным, как будет выглядеть готовый вариант, и появится возможность рассчитать количество необходимых материалов и фурнитуры.

Следует помнить о надёжности и декоративности шкафа купе. Такие мелочи, как качественная фурнитура и стильные ручки, тоже требуют внимания.

На правильном чертеже необходимо изображение двух основных видов изделия:

  • фронтального вида,
  • бокового и/или верхнего

Фронтальный вид

Это изображение должно содержать замеры ширины и высоты шкафа купе, высоты цоколя, ширины секций и расстояний между полками (значения размеров задаются напрямую в местах крепления по длине боковых стенок).Чертежи шкафа купе: Шкаф купе - проект Это означает, что для обеспечения полкам или шкафу разделов на некоторой высоте от пола или края, нужно указание размера с начала детали точек соединения. Изначально необходимо решить, каким способом будут соединяться эти элементы, на каком расстоянии и от какого предмета к какому, помня об указании размера.

Боковой и верхний вид

Эскизы бокового и верхнего видов: на этом рисунке отображают значение расчётной глубины шкафов и то, какой глубины будут внутренние полки.

Глубина полок должна быть меньше глубины шкафа минимум на 10 см. Это важное условие для последующего вмонтирования раздвижной системы дверей.

Ещё этот эскиз должен содержать отображение всех округлостей и радиусных полок с нанесением величины их радиуса.

Выполняя схему или чертёж к шкафу купе в прихожую и для других помещений, необходимо помнить об отображении проёма для монтажа раздвижной системы, указать замеры и места крепления к корпусу. Это поможет заказать подходящую дверь и систему.Чертежи шкафа купе: Шкаф купе - проект

Имея в руках готовое изображение шкафа, пора приступать к приобретению материалов. Правильным решением будет закупка качественного сырья, наполнения и фурнитуры. Это позволит соорудить надёжный шкаф купе, с продолжительным сроком службы. В процессе сборки необходимо руководствоваться заранее намеченным планом, который лучше распечатать на листе бумаги.

Шкаф купе чертежи и схемы


как сделать Шкаф-Купе своими руками

xn--90ahaabsue0ahz9b.Чертежи шкафа купе: Шкаф купе - проект xn--p1ai

как сделать Шкаф-Купе своими руками

xn--90ahaabsue0ahz9b.Чертежи шкафа купе: Шкаф купе - проект xn--p1ai

Как собрать шкаф купе своими руками: чертежи и очередность установки

Чтобы сделать обстановку помещения максимально удобной и комфортной, использовать много мебели не рекомендуется. Но где именно хранить вещи, особенно если семья большая, есть дети различного возраста? Выходом может стать удобный и вместительный шкаф купе, который не так сложно собрать своими руками.

Шкаф купе прекрасно подходит как для маленьких комнат, так и для больших, его можно встроить в различные ниши, а можно поставить посреди комнаты, разделив ее на две части.

Подобная конструкция может иметь различные формы и размеры, главным ее отличием является использование специальной раздвижной системы открытия дверей, которые сдвигаются в стороны по направляющим. Шкаф купе своими руками, чертежи которого можно найти в интернете в большом разнообразии, позволит сэкономить место в квартире.

Преимущества и элементы конструкции

Варианты шкафа купе.

Шкаф купе отличается многочисленными преимуществами перед обычными шкафами и гарнитурами.Чертежи шкафа купе: Шкаф купе - проект Его можно устанавливать в любые ниши, ему найдется место даже в маленьких комнатах. Особенности конструкции предполагают, что все полки и выдвижные ящики получаются максимально глубокими и удобными, при этом внешне массивность конструкции практически незаметна.

Вместо обычных открывающихся наружу дверей, которые сами по себе занимают много полезного пространства, шкаф-купе имеет раздвижной механизм. Конструкцию можно ставить даже в тесном коридоре, сохраняя достаточно свободного пространства для его полноценного использования.

Чтобы сделать шкаф купе своими руками, необходимо в точности рассчитать, какие элементы будут требоваться во время сборки корпуса. Такие расчеты проводятся на основании предварительно составленной схемы. Пользоваться рекомендуется специальными программами, можно обратиться к специалистам.

Для корпуса и полок будущего шкафа надо использовать ЛДСП, имеющие желаемый цвет и внешний вид. Такой шкаф после сборки красить или лакировать не надо, он будет иметь привлекательный внешний вид и без таких работ.Чертежи шкафа купе: Шкаф купе - проект Необходимо будет только приклеить утюгом декоративные кромки, они полностью скроют срезы. Для крепежа всех элементов будут использоваться саморезы, уголки, дюбели.

Схема сборки купе включает в себя такие элементы:

Инструменты для изготовления шкафа купе.

  • горизонтальные детали с размерами 150х60 см — 3 шт;
  • вертикальные боковые стенки с размерами в 200х60 см — 2 шт;
  • вертикальная перегородка с размерами в 135х60 см — 1 шт;
  • вертикальная перегородка со специальными отсеками под полочки 32,5х60 см — 3 шт;
  • горизонтальная деталь на 150х30 см, которая будет использована в качестве полки над штангой для одежды — 1 шт;
  • перегородки для полок с размерами в 30х40 см — 3 шт.

Инструменты для работы

Чтобы выполнить работу быстро и правильно, необходимо приготовить следующие инструменты:

  • дрель, используемая во время сборки для того, чтобы закручивать саморезы, просверливать отверстия в конструкции будущего шкафа.Чертежи шкафа купе: Шкаф купе - проект Для дрели необходимо брать различные сверла и насадки;
  • перфоратор, если во время работ необходимо будет делать отверстия в стенах;
  • обычный молоток и резиновый, который может потребоваться для доведения отдельных элементов;
  • строительный уровень, рулетка, металлическая линейка;
  • клей ПВА;
  • стальной или деревянный уголок;
  • ножовка по дереву;
  • саморезы, дюбели, мебельные гвоздики.

Сборка шкафа: инструкция

Шкаф купе своими руками собирается в такой последовательности:

Схема шкафа купе с размерами.

  1. Нужно деталь конструкции с размерами в 150х60 см уложить на горизонтальную поверхность, лучше всего на пол. К ней фиксируются боковые доски. Вполне возможно, что для установки шкафа придется срезать часть плинтуса около стены. Весь крепеж осуществляется с применением дюбелей, металлических прочных уголков, саморезов. Для полок и боковых частей не рекомендуется применять пластиковые дюбели, так как крепления не такие надежные.Чертежи шкафа купе: Шкаф купе - проект
  2. Согласно схеме ставятся все остальные полки: 2 с размерами в 150х60 см, располагающиеся непосредственно под штангой для одежды, поперечные отсеки небольшого размера 32,5х60 см и вертикальная разделяющая доска 135х60 см.
  3. Все полки и вертикальные перегородки крепятся при помощи саморезов и уголков к боковым поверхностям. Лучше всего использовать евровинт, который сегодня применяется для сборки большей части мебели. Он отличается повышенным уровнем надежности, прослужит долго.
  4. Монтируются верхние полки, которые находятся сбоку от корпуса и не закрываются дверцами. Крепятся они к установленной уже горизонтальной доске 150х30 см, к вертикальной внешней перегородке с шагом в 50 см. Это оптимальное значение, такими полочками будет очень удобно пользоваться.

Собирая шкаф купе своими руками, необходимо помнить, что массивная верхняя крышка требует максимального крепежа. Монтировать ее лучше всего изнутри, использовать для этого можно прочные металлические уголки и саморезы.Чертежи шкафа купе: Шкаф купе - проект Дополнительно крышка укрепляется сверху, чтобы придать конструкции жесткость.

В итоге получается шкаф своими руками из двух отделений, где можно располагать рубашки, верхнюю одежду, белье, полотенца, постельные принадлежности и многое другое. С одной стороны имеется большая и просторная полка, есть 3 маленьких отсека, которые подходят для белья. Вверху конструкции имеется просторный отсек, куда можно укладывать вещи, которые не используются часто.

Установка дверок

Чтобы собрать шкаф-купе своими руками, надо помнить и о том, что одной из главных деталей для него являются дверцы. Их можно сделать своими руками или просто заказать с уже имеющимся зеркальным либо стеклянным покрытием. Такой заказ позволит сэкономить время на сборку дверей, так как не всегда есть опыт работы с зеркальными или стеклянными поверхностями, да и рисунок на них может выполнить далеко не каждый.

Но даже для заказа дверей необходимо предварительно провести расчеты. Ширина одной створки не должна быть больше 1 м.Чертежи шкафа купе: Шкаф купе - проект Если ширина всего шкафа будет составлять 154 см, то ее следует поделить на 2. Тогда ширина одной створки будет составлять минимум 79 см: 77 см чистая ширина и 2 см на нахлест при закрывании.

Во время расчета высоты двери, которую будет иметь шкаф купе, учитывается, что высоту подиума надо вычесть (если он есть). Например, высота потолка, где будет установлен шкаф, составляет 250 см. При отсутствии подиума учитывается высота подкладок, которые находятся снизу и сверху. Их толщина составляет 1,6 см. Необходимо учесть зазор для колесиков, который составляет по 1,5 см с верхней и нижней части. В итоге высота дверцы составляет: 250-1,6х2-1,5х2=243,8 см. Во время расчетов надо помнить, что размеры могут быть другими. Это зависит от толщины используемых для прокладок плит, от высоты самого шкафа, размера колесиков и от многих других факторов.

Начинать установку надо с направляющих, которые нарезаются заранее на отрезки.

Схема сборки дверей для шкафа купе.

Такие отрезки должны свободно помещаться внизу и вверху шкафа, не мешать ходу дверок.Чертежи шкафа купе: Шкаф купе - проект Крепить направляющие следует параллельно друг другу, для этого можно использовать отвес и металлическую линейку. Крепление производится с использованием пресс-шайб и саморезов, сначала фиксируется верхняя рельса, затем при помощи отвеса — нижняя. Для нижней направляющей рельсы необходимо использовать стопоры.

После того как рельсы установлены, можно приступать к креплению дверей. Лучше всего такую работу выполнять вдвоем. Первой ставится самая дальняя створка, при этом ролики вставляются сначала в верхние направляющие до щелчка, а потом только в нижние. Надо сразу проверить, чтобы створка свободно передвигалась, ничего не цепляя.

После этого ставится вторая створка, если есть — третья. При необходимости двери можно регулировать, подкручивая специальные болты на роликах, это позволит сделать их установку максимально надежной, створки уже не выпадут во время использования. Последними навешиваются крючки, штанга для одежды.

Шкаф — это предмет мебели, который может удобно разместить в любом помещении.Чертежи шкафа купе: Шкаф купе - проект Такие конструкции идеальны для коридоров, гостиных, спален. Они отличаются компактностью и привлекательностью благодаря красивым дверцам. Стоимость уже готового шкафа довольно большая, но его можно собрать и своими руками, сэкономив примерно половину стоимости и даже больше.

Единственная готовая деталь, которая понадобится во время работы, — это дверцы с зеркалом или стеклом, которые легко можно заказать по необходимым размерам в мастерских, специализирующихся на изготовлении мебели для дома.

dekorspalni.ru

Очередной чертеж шкафа купе с деталировкой

Здравствуйте друзья.

Как вам известно, лучшее обучение всегда основано на примерах.

По этому, я продолжаю выкладывать некоторые из проектов, заказанных «онлайн».

Сегодня – проект небольшого шкафа купе с раздвижной системой из двух фасадов.

Его габаритные размеры: 2400х1600х550(мм)

Состоит он из двух независимых модулей, в одном из которых расположен модуль с выдвижными ящиками.Чертежи шкафа купе: Шкаф купе - проект

Выдвижные ящики рассчитаны под телескопические направляющие на 400мм.

Фасады этого модуля – из ДСП, из которого сделан весь шкаф, и закатаны кромкой ПВХ, толщиной 2мм (такой же кромкой должны быть закатаны горизонты, задняя деталь, угловые полки и бока).

Для изготовления этого изделия, используется ЛДСП, размерами 2750х1830х16 (мм) (на основе этих размеров сделаны карты раскроя, представленные ниже).

В состав шкафа входят открытые угловые полки.

Нижние и верхние горизонты – сдвоенные (32мм).

Итак, схемы изделия:

Размеры деталей из ДВП:

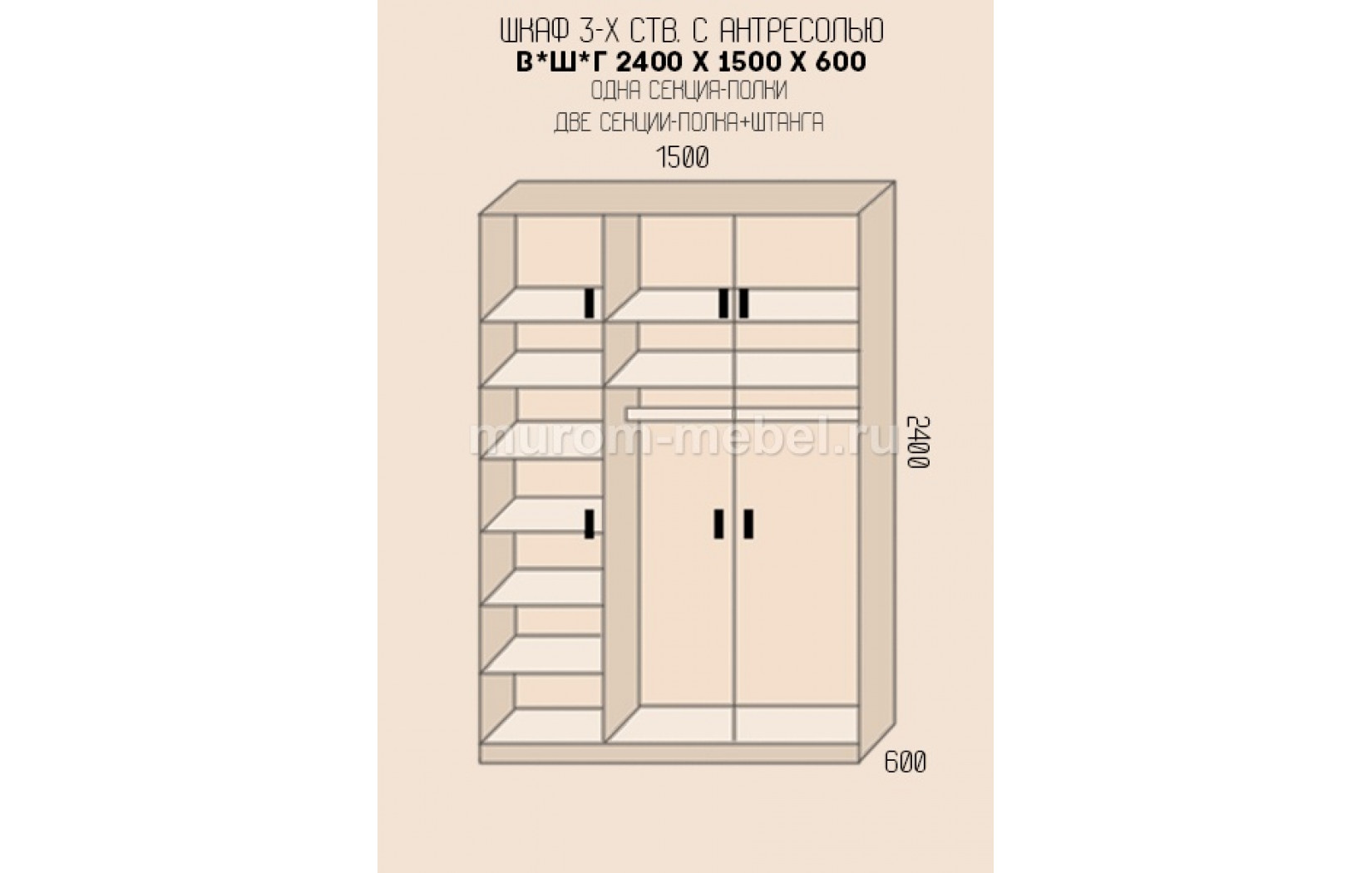

Готовые чертежи шкафов-купе

В разделе «готовые чертежи шкафов-купе» представлено несколько готовых схем шкафов-купе, которые смогут удовлетворить потребности большинства людей.

Здесь Вы найдете чертежи и схемы шкафов-купе шириной от 1200 до 2400 мм, высотой 2400 мм, глубиной 600 мм.

На чертежах указаны все необходимые размеры, местоположение отверстий в деталях, а также указаны стороны, которые необходимо оклеить кромкой.

Чертежи 2-х дверных Шкафов-купе

Чертежи 3-х дверных Шкафов-купе

Чертежи 4-х дверных Шкафов-купе

Дополнительные элементы

угловой элемент левыйугловой элемент правый

Сделать чертеж шкафа-купе

Итак, чтобы сделать чертеж шкафа-купе самому с нуля, нужно в первую очередь знать правила проектирования конкретной мебели в нашем случае шкафа-купе. Во-вторых, уметь работать с одной из компьютерных программ по проектированию мебели. Необходимо сделать список деталей для раскроя ЛДСП, проставить какая из сторон будет закромлена. Также чтобы сделать чертеж шкафа-купе нужно продумать, как будут соединяться детали, расписать на деталях расстояния для отверстий.

В общем, это только с первого взгляда покажется, что разобраться с этим не составит большого труда, но на практике получается совсем не так. Изучение всего процесса проектирования может занять у человека не одну неделю и в итоге все равно будут ошибки, которые выльются в переделки, стоящие времени и средств.

Что мы предлагаем

Мы предлагаем Вам воспользоваться универсальными чертежами шкафов-купе. Универсальные они, потому что Вы сами сможете рассчитать размеры шкафа-купе именно тех размеров, которые Вам нужны по ширине, высоте и глубине.Чертежи шкафа купе: Шкаф купе - проект

Что нужно сделать

Во-первых: Вам нужно определиться с шириной Вашего шкафа-купе и выбрать схему шкафа-купе (ниже на странице) подпадающего в размеры от 1000 до 2700 мм.

Во-вторых: Когда Вы перейдете по ссылке нужной схемы шкафа-купе, Вам нужно будет подставить желаемые значения ширины, высоты и глубины в табличку справа вместо значений a, b, c. Там же представлены все детали шкафа-купе, подставляя в них те же значения a, b, c — ширину, высоту и глубину шкафа-купе соответственно, у Вас будут размеры сверления отверстий и стороны, где клеить кромку.

После этих нехитрых математических операций можно приступать к заказу раскроя ЛДСП в организации, занимающейся продажей ЛДСП, они, как правило оказывают услуги раскроя и кромления ЛДСП. А также заказать раздвижные двери для шкафа-купе в организации продающей алюминиевый профиль.

Чертежи 2-х дверных Шкафов-купе

Чертежи 3-х дверных Шкафов-купе

Чертежи 4-х дверных Шкафов-купе

дно1

398

207

2

дно2

398

458

2

Задняя стенка

2334

748

1

Задняя стенка1

2334

548

1

Размеры проема для расчета и изготовления раздвижной ситсемы:

2336х1268 (мм).Чертежи шкафа купе: Шкаф купе - проект

Первый размер – высота, второй – ширина.

Карты раскроя на изготовление:

Все изделие собирается на кнфирматах. Две его секции крепятся друг с другом межсекционными стяжками.

Фото готового изделия:

Вот такой, несложный шкаф, который может сделать любой желающий…

На этом все, до встречи.

www.sdmeb.ru

Шкаф руками чертежи схемы сборки. Сборочные чертежи шкафов купе

Обновляя свой гардероб каждый сезон, вы вдруг замечаете, что новые вещи класть просто некуда. Выбрасывать одежду хорошего качества, но купленную в прошлом сезоне, не поднимается рука. Решить проблему можно, собрав шкаф-купе своими руками.

Удобные и вместительные конструкции соберут в себе вещи всех членов семьи, занимая при этом совсем небольшое пространство в помещении. В основном это место, которое мало используется и не совсем удобно для размещения других элементов мебели.

Варианты конструкций

Если вы желаете установить в квартире или доме шкаф-купе, необходимо сделать точные замеры предполагаемого места установки элемента мебели и сделать заказ в компании, занимающейся изготовлением шкафов.Чертежи шкафа купе: Шкаф купе - проект Вторым вариантом будет замер места установки, самостоятельное проектирование конструкции, заказ распила деталей и монтаж шкафа-купе.

У вас есть выбор — встраиваемые конструкции, угловые шкафы и модели отдельных проходных конструкций. Когда вы определитесь с выбором, можно приступать к самостоятельной сборке.

Типы шкафов-купе отличаются по конструкции. Если вы никогда не занимались сборкой мебели, лучше начинать с проходной модели. Эту универсальную модель можно установить практически в любом помещении.

Во многих проектах квартир прихожую делали небольших размеров в форме прямоугольника. Если поставить обычный шкаф с распашной дверью, места совершенно не остается. Шкаф-купе с раздвижной дверью стал настоящим спасением. Его высота в основном идет до потолка, что дает максимальное использование площади. Зеркальные полотна дверей зрительно увеличивают пространство.

Материалы

Даже самый привередливый покупатель сможет найти на рынке нужный ему цвет и оттенок ламинированного ДСП, чаще всего применяемого для самостоятельной сборки шкафа-купе.Чертежи шкафа купе: Шкаф купе - проект Для задней стенки используют оргалит. Выбор фурнитуры в магазинах практически не имеет границ — от самых простых до изысканных причудливых форм. Дверное полотно может быть изготовлено на заказ из любого материала.

Для шкафов используют 16 мм толщины листы ЛДСП. На рынке продаются листы высотой в 2450 или 2750 мм и шириной в 1830 мм. Если желаете сэкономить деньги, уменьшив отходы материала, учитывайте эти размеры при проектировке шкафа-купе.

Давайте подробно рассмотрим вариант сборки шкафа-купе высотой в 2450 мм, шириной в 2400 и глубиной в 650 мм.

Кроме листов ЛДСП нам понадобится меламиновая самоклеящаяся кромка. Чтобы собрать шкаф представленной на картинке конструкции нам понадобятся детали:

  • Две боковины размером в 2433х650 мм.
  • Днище размером в 2367х650 мм.
  • Крышка шкафа размером в 2400х650 мм.
  • Большая полка — 2367х550 мм.
  • Семь маленьких полок — 778х550 мм.
  • Две перегородки — 1917х550 мм.Чертежи шкафа купе: Шкаф купе - проект
  • Задний и передний цоколи — 2367х100 мм.
  • Боковые части коробки цоколя в количестве 3 шт. и размером в 550х100 мм.
  • Два ребра цокольной коробки размером в 1159х100 мм.

Детали задней стенки из оргалита:

  • Широкая деталь на два отсека — 1940х1595 мм.
  • Узкая деталь на один отсек — 1940х800 мм.
  • Деталь для верхней части шкафа — 2395х410 мм.

Распиловку деталей будущего шкафа-купе лучше заказать в службе по раскройке, которая обязательно есть при любом строительном супермаркете. Покажите специалистам свой проект шкафа и точные замеры. В нашем случае уже есть деталировка и мастерам по распилу лучше показать ее.

Делать самостоятельно систему дверей шкафа-купе можно, но нужно ли? Если вы планируете собрать не один, а несколько шкафов, это может быть выгодно. Двери для одного шкафа обойдутся вам намного дороже, чем заказанные раздвижные двери в компании производящей, поставляющей и собирающей раздвижные фасады.Чертежи шкафа купе: Шкаф купе - проект

Вам нужно посетить офис компании и сделать заказ, указав точные размеры чистого проема и количество полотен. Для нашего шкафа чистый размер фасада имеет высоту в 2317 мм и ширину в 2367 мм. Нам нужно сделать две створки такого же цвета как приобретенный ЛДСП и одну створку зеркальную. Обязательно должен быть уплотнитель, стопоры, направляющие. В общем весь комплект, необходимый для качественной работы раздвижной системы фасада.

Все что касается фасада уже заказано, но для внутреннего оформления шкафа нужно приобрести мебельную фурнитуру. Для нашего проекта нужно купить:

  • Для крепления оргалита саморезы или гвозди.
  • В средний отсек шкафа для регулировки полочек по высоте нужны подполочники.
  • Конфирматы размеров 70х5 мм.
  • Держатели для штанг.
  • Саморезы размером в 16х4 мм.
  • Две штанги под плечики размером в 775 мм.

Когда готовые детали будут доставлены, можно приступить к их подготовке к сборке. Для работы понадобится утюг.Чертежи шкафа купе: Шкаф купе - проект Приобретенную кромку аккуратно приложить к торцу детали так, чтобы красивая сторона была сверху. Тщательно пройтись по ней разогретым утюгом. Посмотрите, чтобы на утюге не был включен режим отпаривания.

Разогретую кромку хорошо прижать и тщательно протереть. Обрезанные грани аккуратно обработать наждачной бумагой. При подготовке деталей не нужно торопиться. Постарайтесь достичь максимального качества работы, чтобы ваш шкаф-купе выглядел аккуратно и красиво.

Из деталей цоколя соберите основу подиума для низа шкафа. Цоколь должен быть обязательно.

Сборка

Для сборки шкафа понадобятся:

  • Карандаш и прямоугольник.
  • Дрель и сверла 5 и 8 мм.
  • Рулетка.

Инструкция:

  1. Для сборки деталей в одну целую конструкцию используются приобретенные конфирматы. Сначала смотрим на свой проект и делаем разметку мест крепления.
  2. Когда на всех деталях будут проставлены разметки, приступаем к процессу сверления.Чертежи шкафа купе: Шкаф купе - проект Для отверстий в плоскости используем сверло диаметром в 8 мм. Отверстие должно быть сквозным. Глубина отверстия в торцах не больше 60 мм, а диаметр 5 мм. В местах установки подполочников делаем отверстия на нескольких уровнях. Когда шкаф будет готов, можно спокойно передвигать свои полки на нужный уровень.
  3. Для сборки конструкции понадобится помощь одного человека. Работа пойдет быстрее и качество сборки будет лучше. Соединяем все детали шкафа и устанавливаем его на место. Выставляем шкаф ровно, используя уровень.
  4. Теперь можно приступить к монтажу фасада. По краю крышки шкафа прикручиваем верхние направляющие. Отступаем от края днища шкафа максимум 10 мм и закрепляем нижние направляющие. Перед тем как закручивать саморезы, вставляем стопоры в роликовую колею.
  5. Теперь можно вдвоем установить фасад на место. Один человек верхнюю часть фасада заводит в направляющую, а другой устанавливает колесики в нужную колею. Для регулировки фасада используется шестигранный ключ.Чертежи шкафа купе: Шкаф купе - проект Винты регулировочные расположены в нижней части торца фасада. Поднимая или опуская нижний ролик, устанавливаем фасад в нужное положение.

Когда шкаф-купе загрузится вещами, регулировку нужно будет повторить. Вот и завершились работы по монтажу шкафа-купе. Теперь с гордостью можно считать себя мастером и попробовать собрать более сложную конструкцию. Опыт уже есть, значит, сборка будет намного быстрее и качественнее.

Видео: сборка шкафа-купе

Предлагаем посмотреть видео по сборке шкафа купе.

Шкафы купе своими руками фото

Вопрос о том, как сделать шкаф своими руками, рано или поздно возникает у каждого человека, который желает сэкономить на новой мебели. Не у всех есть возможность приобрести шкаф в магазине, ведь такая покупка может стоить весьма дорого. Существует еще одно препятствие – выбрать предмет для дачи, дома, что может быть особо проблемным в виду отсутствия нужной модели. Поэтому самостоятельное изготовление – прекрасная альтернатива дорогой магазинной мебели и дополнительная экономия семейного бюджета.Чертежи шкафа купе: Шкаф купе - проект

Что нужно?

Многие люди думают, что изготовление мебели – невероятно сложное и непосильное задание, и перед тем как приступить к работе, нужно как минимум прочесть книгу «Как сделать шкаф своими руками». Но это не так. По сути, производство удобного, вместительного и красивого предмета интерьера можно разделить на соответствующие этапы: подготовка необходимых инструментов и материалов, изготовление отдельных частей, сборка, установка.

В первую очередь нужно определиться, для чего нужен шкаф и где он будет стоять. Ведь мебель будет служить долгие годы, поэтому к вопросу нужно отнестись серьезно. Часто шкафы устраивают по всей длине глухой стены, в проеме межкомнатной перегородки. Что касается корпусной мебели, то с ее помощью можно поделить на зоны однокомнатную квартиру, такой вид будет хорошо смотреться в хрущевке.

Далее необходимо просчитать габариты шкафа. Следует подразумевать не только ширину и высоту, но и расстояние между полками, их количество.Чертежи шкафа купе: Шкаф купе - проект Для наглядности нужно перенести свою идею на лист А4. Также это поможет определиться с материалом для изделия: дерево, вагонка, МДФ, ДВП. Часто каркас делают из деревянного бруса и отдельно заказывают двери. Самостоятельное изготовление – это хорошая альтернатива для дома, дачи. Конструкцию шкафа можно адаптировать для малогабаритных квартир, он будет выгодно смотреться в хрущевке.

Важно определиться с цветом изделия. Существует множество расцветок: «Бук», «Дуб», «Ольха», «Орех». Также всегда можно заказать нужное ДСП, выбрав цвет из каталога.

Чертеж шкафа

В зависимости от того, где будет располагаться шкаф – в доме, на даче, хрущевке, необходимо составить соответствующие чертежи, разбить изделие на составные части, из которых он состоит. Если в школе по черчению была хорошая отметка, можно все сделать самостоятельно на листе бумаги. Также чертежи создаются в специальных компьютерных программах, которые можно найти в интернете.

Перед тем как начать чертить, важно учитывать внешние габариты шкафа, размеры помещения.Чертежи шкафа купе: Шкаф купе - проект Следует обратить внимание на плинтус, багеты, выключатель, подоконники, отопление и учитывать отступ от них.

  • Плинтус в комнате. Если шкаф проектируется от стены до стены, то плинтус не позволит плотно придвинуть мебель. В таком случае нужно провести скос вертикальных ребер шкафа, либо демонтировать сам плинтус.
  • Толщина ДСП. Толщина материала рассчитывается из учета того, что будет храниться в шкафу, его габаритов. Если не будет длинных полок для книг – от 16 мм. При черчении можно рассчитывать на эту толщину. Для корпусной мебели необходимо выбрать качественный материал, подороже.

Создавая чертежи, схемы шкафа под потолок, нельзя забывать о том, что его сборка ведется в лежачем положении, а потом его необходимо будет поднять и поставить. Тогда его диагональ должна быть на 3-5 см короче высоты потолка. В противном случае при поднятии шкафа можно задеть потолок.

Изготовление

После того как чертежи готовы, можно приниматься за изготовление нужных деталей.Чертежи шкафа купе: Шкаф купе - проект Распиливание досок – достаточно сложное задание, и лучше себя не испытывать, а заказать эту работу у профессионалов. Как правило, такая услуга предоставляется по месту приобретения листов ДСП. Сложность состоит в том, что станок для распиливания ДСП достаточно дорогое удовольствие, а приобретать его для одного шкафа бессмысленно. Многие предпочитают самостоятельно распиливать лобзиком, но при этом получаются сколы, так что лучше не рисковать.

Заранее необходимо определиться с системой открывания дверей: в стороны, вверх, вниз, двигаться как в купе. С учетом количества полок, ящиков, дверок можно провести расчет необходимого количества еврошурупов, заклепок для них, направляющих для ящиков, держателей.

Отдельно надо сказать о сверлах. Они должны быть только по дереву, что позволит самостоятельно сделать точное отверстие без применения дополнительных сил. Характерное их отличие – наличие в центре лезвия и плоский профиль (а не конус, как в других видах).Чертежи шкафа купе: Шкаф купе - проект Перед тем как заниматься сборкой, важно потренироваться в сверлении на ненужных обрезках, которые останутся после распиливания ДСП.

Чтобы не допустить погрешности в измерениях, нужно пользоваться высокоточными инструментами. Следует избегать рулеток, а отдать предпочтение металлической метровой и полуметровой линейке, ее можно приобрести в каждом магазине канцтоваров. Но стерегитесь пластиковых аналогов китайского производства, в них часто бывают погрешности, которые могут оказаться серьезным недостатком при сборке изделия.

Облегчить дальнейшее перемещение шкафа помогут войлочные накладки. Их следует приклеить на места, на которых стоит предмет.

Делаем шкаф

Рассмотрим, как самому сделать шкаф, на примере мебели с распашными дверками. Считается, что такой вид довольно простой сборке по сравнению с купе, ведь не возникает необходимость собирать отдельно двери и каркас. Конструкция имеет множество вариаций, что дает пространство для воображения и позволяет выбрать ту модель, которая будет отвечать всем требованиям.Чертежи шкафа купе: Шкаф купе - проект Шкаф можно наполнить полками, ящиками, штангой для вешалок. Такая модель будет удобна как дома, так и на даче.

Размеры распашного шкафа также индивидуальны, что позволяет вместить его в любую планировку квартиры, в том числе в хрущевке. Рассмотрим чертежи, схемы на примере следующих размеров: 2200х600х1500 мм.

Детали предмета мебели:

  • Листы для боковин: 2184х575 – 2 шт.
  • Днище: 1468х575 – 1 шт.
  • Крышка: 1500х600 – 1 шт.
  • Полочки: 976х575 – 2 шт.
  • Полки: 476х575 – 5 шт.
  • Стенка: 268х500 – 2 шт.
  • Фасады: 2081х497 – 3 шт.
  • Царга: 100х1468 – 1 шт.
  • Направляющие для ящиков: 100х500 – 4 шт.
  • Внутр. ящика – 100х386 – 4 шт.
  • Днище для ящиков: 497х415 – 2 шт. ДВП.
  • Перегородка: 2068х575 – 1 шт.
  • Стенка: 2081х1497 – 1 шт. ДВП.
  • Планки: 976х50 – 1шт., 476х50 – 1.

Для того чтобы самостоятельно изготовить шкаф, потребуется: ДСП, ДВП, кромка, конфирматы, шурупы, ручки, ножки, направляющие, штанга.Чертежи шкафа купе: Шкаф купе - проект

Шкаф имеет большие габариты, поэтому увеличивается нагрузка на днище. Рекомендуется к днищу прикрепить кухонные ножки, которые имеют ряд весомых преимуществ:

  1. Хорошая цена.
  2. Возможность регулирования. Этот момент имеет большую важность, поскольку не у всех дома идеальные полы. Особенно важно при установке мебели на даче, в хрущевке. Благодаря ножкам можно всегда отрегулировать нужную высоту и выровнять шкаф.
  3. Распределение нагрузки.

При монтаже ящиков желательно установить врезные ручки. Если же планируется поставить обычные, то ящики нужно продвинуть внутрь мебели, в противном случае они будут мешать фасаду, шкаф будет иметь открытые двери. Поэтому, чтобы не пришлось переделывать готовое изделие, следует позаботиться о выборе фурнитуры заранее.

Мебель из дерева

Самодельный шкаф из массива дерева – дорогое удовольствие и предмет роскоши в доме. При выборе материала следует руководствоваться следующими правилами:

  • Древесина не должна иметь сучков.Чертежи шкафа купе: Шкаф купе - проект
  • Не должно быть прослоек в массе дерева.
  • Годовые кольца должны располагаться близко друг к другу.

Чтобы из древесины можно было делать мебель, из нее изготавливают щиты 2 типов:

  • Цельные – из одного куска дерева.
  • Склеенные – это когда тонкие щиты клеят друг на друга, а потом прессуют. Считается, что второй вид массива крепче. Он не меняет свою форму, даже если подвергается нагрузкам.

Виды древесины:

  • Твердая: клен, дуб, вяз, бук, рябина, орех, ясень, яблоня, ильм и платан. Из нее делают каркасы изделий, серьезные конструкции, которые будут подвержены нагрузкам.
  • Мягкая: сосна, вишня, ива, ольха, кедр, ель, можжевельник, тополь, осина, каштан и пихта. Подходят для декоративных элементов, фасадов.

Чаще всего шкафы делают из массива дуба. Он имеет несколько плюсов:

  • Легок в обработке.
  • Его не любят насекомые.
  • Не гниет.
  • Долговечный.
  • Не реагирует на влажность.Чертежи шкафа купе: Шкаф купе - проект

Еще один подходящий материал – бук. По прочности он не уступает дубу, поэтому из него можно смело изготавливать мебель. Но бук имеет недостаток – он легко впитывает влагу, что не есть хорошим признаком. Но если шкаф будет стоять в спальне или другой комнате, где благоприятный климат, – можно смело выбирать массив как материал для будущего изделия.

Изготовление шкафа из массива дерева выполняется по такой же схеме, как и из других материалов, что позволяет использовать аналогичные чертежи. Но не рекомендуется обустраивать им весь дом. Материал дорого стоит и весьма капризен. Следует помнить, что изделия из массива не любят перемены температуры, влажности. Иначе они раздуваются. С учетом что многие дома, квартиры, дачи обустроены системой подогрева пола, кондиционерами, создать комфортные для мебели условия будет непросто.

Вместе с тем массив делает жилище поистине королевским, шикарным. Поэтому перед использованием важно обработать дерево специальными составами, чтобы снизить его восприимчивость к окружающей среде.Чертежи шкафа купе: Шкаф купе - проект

Изготовление шкафа для себя – не такой трудоемкий процесс как может показаться на первый взгляд. Четко следуя инструкции и советам, можно самостоятельно собрать любой корпусный или встроенный предмет мебели.

Как известно, на современном рынке существует много фирм по производству мебели, которые предлагают широкий спектр товаров, к примеру, популярные и нужные в обиходе шкафы-купе. С одной стороны, можно приобрести такой вариант в любом магазине, поручив его сборку опытным мастерам. С другой стороны, вещь, изготовленная самостоятельно, является для владельца гораздо большей ценностью и гордостью.

Пусть на это потратится максимальное количество времени и усилий, но нельзя не согласиться с тем, что идеально соответствовать бытовым потребностям хозяина дома будет шкаф-купе, изготовленный своими руками.

Определяемся с типом

Если проектировать установку шкафа в прихожую, важно учитывать то, что во многих квартирах она небольшая, прямоугольной формы.Чертежи шкафа купе: Шкаф купе - проект В отличие от распашных створок обычного платяного шкафа, раздвижные двери купе обеспечат экономию пространства самым наилучшим образом.

Сохранение свободного места важно в любом помещении, не только в коридоре, но и в спальне, которая должна всегда оставаться зоной комфортного отдыха и порядка. Если высоту, при этом, сделать до потолка, пустое обычно пространство будет применено с максимальной пользой.

В угловой зоне жилого помещения, в зависимости от характеристик его общей площади, может разместиться необычный и вместительный радиусный шкаф-купе. Угловое размещение выгодно тем, что устанавливаемый таким образом предмет мебели вместит в себя гораздо больше вещей, нежели при другом варианте.

Однако он довольно сложен в изготовлении, поэтому начинающему мастеру за него лучше не браться, а ограничиться простой прямоугольной моделью.

Встраиваемый шкаф-купе можно установить в том случае, если в помещении есть ниша или кладовая.Чертежи шкафа купе: Шкаф купе - проект Это будет функционально, удобно и эстетично. К тому же, самостоятельно сделать шкаф из кладовки гораздо проще, чем изготавливать его полностью: там уже есть стены, потолок и внутреннее пространство. Главная задача — определиться с наполнением такого шкафа, правильно спланировать размеры, чертёж и ход действий.

Материалы

Выбирать материалы следует тщательно, первым делом думая о прочности, надёжности и долговечности.

Дерево

Если речь идёт о дереве, то для создания встроенного шкафа оно не подходит, потому что в нише или кладовке уровень влажности гораздо больше, чем в комнате. Любое дерево быстро начнёт трескаться и терять свою естественную красоту. В крайнем случае, можно использовать его с целью создания небольших комплектующих и элементов декора, но с обязательной предварительной обработкой водно-полимерной эмульсией или олифой.

Гипсокартон

В последнее время весьма популярным материалом является гипсокартон.Чертежи шкафа купе: Шкаф купе - проект Однако профессиональные сборщики мебели не рекомендуют его применять. Этот материал отличается повышенной хрупкостью и очень тяжёл по весу.

К тому же, его обязательно следует прикреплять на какую-нибудь прочную основу.

Полки, сделанные из гипсокартона, быстро начинают «провисать» под тяжестью вещей, трескаться и деформироваться. Из него можно создавать другие предметы мебели, но для изготовления качественного шкафа-купе он абсолютно не подходит.

ДВП, МДФ и ЛДСП

Наилучшие варианты — ДВП, МДФ либо ламинированная ДСП. Именно эти материалы всегда отличались прочностью и надёжностью, с ними легко и просто работать, а влажность и перепады температуры на них не влияют. Большой выбор на рынках и в магазинах различных цветовых оттенков ламинированной ДСП позволит любому подобрать желаемый цвет.

Важный момент: с целью изготовления шкафов имеется определённый стандарт листов ЛДСП толщиной 16 мм.

Фанера

Фанера не менее универсальна и прочна.Чертежи шкафа купе: Шкаф купе - проект Она тоже бывает ламинированной, в продаже можно найти её разновидности, отличающиеся водостойкостью и нечувствительностью к повышенной влажности, что немаловажно при размещении шкафа-купе в нише или кладовке.

Фанера сочетает в себе как прочность, так и податливость при обработке, потому что изготавливается из мягких древесных пород. Следует помнить о том, что при закручивании в неё саморезов она может деформироваться, но этого не произойдёт, если использовать шайбовидные прокладки.

Мебельные щиты

Шкаф-купе можно изготовить и из мебельных щитов. Прежде всего, они славятся внешней привлекательностью и невысокой ценой. В основу этого материала положены натуральные древесные породы, такие, как дуб, ольха, берёза. При создании мебели щиты обычно комбинируются с фанерой следующим образом: из них изготавливается каркас и фасад конструкции, а полки и ящики — из фанеры.

Толщина по стандарту — 2 см.

Из старого шкафа, отслужившего свой век, можно изготовить элементы, которые могут оказаться нужными при создании нового.Чертежи шкафа купе: Шкаф купе - проект Иногда листы ДСП у отслужившей свой век мебели встречаются на редкость прочные: в отличие от многих современных материалов, в них невозможно даже вкрутить шурупы без предварительного создания специального отверстия. В данном случае старые, но крепкие панели ДСП идеально впишутся внутрь шкафа в качестве прочных полок.

Если подходящий материал уже выбран, осталось приобрести готовые раздвижные двери для будущего шкафа. Конечно, можно сделать их и самостоятельно, но это обойдётся гораздо дороже, чем приобретение дверей, уже готовых к установке. Следует найти хорошую фирму, занимающуюся изготовлением раздвижных дверей, и сделать там заказ, указав размеры проёма и количество панелей.

Для того, чтобы раздвижные двери служили как можно дольше, обязательно нужно приобрести самоклеющийся уплотнитель. Его главное назначение — не только крепление профилей в пазах. Если уплотнитель хорошего качества, он будет препятствовать проникновению пыли, а двери шкафа будут двигаться абсолютно бесшумно.Чертежи шкафа купе: Шкаф купе - проект

Описание чертежей

Перед началом сборки любого предмета мебели необходимо создать определённую схему в виде чертежа. Следует тщательно выверить размеры, с обязательным указанием всех параметров как внешней стороны, так и внутри конструкции, при этом обязательно указывая толщину каждой перегородки.

При составлениии чертежа немаловажно заранее соблюдать определённые стандарты размеров: например, оптимальное расстояние между полками рекомендуется оставлять в 30-40- см, а глубина выдвижного ящика должна быть не более 50-55 см.

Перед созданием чертежа необходимо определиться с главными характеристиками, которыми будет обладать будущий шкаф-купе:

  • высота, ширина и глубина;
  • высота антресолей, если они запланированы;
  • сколько в шкафу будет дверей, ящиков и других отделов;
  • какое наполнение планируется: ящики, перекладины, полки и т. д.

После этого чертится эскиз будущего шкафа. При наличии опыта и умения рисовать, чертёж можно сделать самостоятельно, просто используя лист бумаги.Чертежи шкафа купе: Шкаф купе - проект Есть и простое решение для тех, кто не силён в рисовании: специальные компьютерные программы, в которые будет достаточно только внести определённые данные, а компьютер выдаст уже готовый полноценный чертёж. Качество и точность такого чертежа настолько высоки, что с его помощью можно смело приниматься собирать шкаф самостоятельно.

Пошаговая инструкция

Замеры помещения и расчёт

Вначале с помощью рулетки определяются три горизонтальных размера ниши снаружи: вверху, посередине и внизу. Затем такие же три замера снимаются по задней стенке. Это нужно для того, чтобы понять, какого размера придётся выкраивать будущие полки. Далее аналогичные размеры (спереди и по задней стенке ниши) снимаются по высоте вертикально: левый край, середина и правый край.

Это помогает понять, какова будет картина размеров в целом.

Важно помнить о том, что погрешность при измерениях встречается довольно часто. Она обсуловлена качеством постройки дома и выравнивания стен.Чертежи шкафа купе: Шкаф купе - проект Записывать в чертёж следует размеры со всеми погрешностями для того, чтобы произвести расчёты максимально точно.

На этом этапе нужно окончательно определиться с деталировкой шкафа. Что и где будет расположено, сколько планируется установить раздвижных фасадов, сколько всего отделов, будут ли в шкафу открытые угловые полки, нужен ли козырёк с подсветкой.

Поскольку речь идёт о небольшом шкафе, который располагается в прихожей, можно сразу определиться с тем, что и куда поместить. Уличную обувь можно просто поставить на пол в нише, без использования полок из ДСП или другого материала. Внутреннее наполнение шкафа тоже целесообразно продумать заранее: количество отсеков под одежду, ящиков, полок, штанг для вешалок.

Все замеры следует проводить обязательно с учётом толщины всех используемых материалов.

Важно не забыть тщательно проставлять и размеры между полками.Чертежи шкафа купе: Шкаф купе - проект Если ниша кривая, то полки нужно будет делать с припуском, чтобы точно подогнать под размеры стен. Габариты каждой детали следует расписывать, учитывая при этом пластиковую кромку (ПВХ, обычно 2 мм).

Хорошо, если монтаж произойдёт быстро, без лишних подгонок.

Распил и фурнитура

При большом желании, можно выкроить детали и самостоятельно, но необходимости в этом нет. Готовый чертёж лучше отдать на производственный цех, где все составляющие для шкафа будут изготовлены вточности по указанным размерам. Поэтому чертёж должен быть составлен максимально точно и правильно, а на проверенной надежной мебельной фабрике по нему будут качественно распилены все нужные элементы для предстоящей сборки.

Что касается фурнитуры, с её приобретением сейчас также не возникнет никаких проблем: она в большом ассортименте представлена в крупных строительных или специализированных магазинах. Вот примерный список того, что может понадобиться при изготовлении простого шкафа встроенного типа:

  • дебеля и саморезы,
  • прокладки для мягкой установки саморезов,
  • мебельные уголки (желательно металлические),
  • штанга для плечиков со штангодержателями (если шкаф маленький, будет достаточно одной),
  • крючки, клипсы для крепления обувных полок.Чертежи шкафа купе: Шкаф купе - проект

Сборка конструкции и монтаж

Поскольку это не корпусной, а встроенный шкаф, верхние и боковые панели которого заменяют стены, начинать можно сразу с определения места для полок. На стене карандашом делается несколько отметок, а крепёж самих полок осуществляется с помощью монтажных уголков.

Лучше, если они будут металлическими, а не пластиковыми: первые и прочные, и выглядят внешне очень эстетично. Уголки крепятся с помощью дебелей и саморезов.

Если в шкафу есть полки, длина которых превышает 800 мм, они нуждаются в дополнительном креплении, иначе со временем любой материал может прогнуться под тяжестью вещей. Поэтому по задней стенке полки следует подкрепить металлическими уголочками.

Вешало-штанга крепится к стене с помощью специальных штангодержателей круглой формы. В каждом из них имеется по три отверстия, а крепление к стене осуществляется дебелями и саморезами.

Внизу можно установить обувную полку сетчатого типа.Чертежи шкафа купе: Шкаф купе - проект Прикрепляется она с помощью специальных крючков или клипсов, устанавливается на нужный уровень после предварительной отметки карандашом её местоположения.

Затем нужно закрепить полку по боковым передним стенкам металлическими уголками.

Если в помещении имеется натяжной потолок, для грамотного совмещения такого потолка и шкафа-купе нужно будет поставить закладную между ними в виде бруса шириной до 100 мм.

Установка дверей с направляющими

Как уже было отмечено, потолок далеко не всегда бывает ровным и идеальным. Поэтому первоочередная задача при монтаже верхней направляющей для раздвижных дверей — это её выравнивание и установка чётко по горизонтали. Для этого потребуется проложить между направляющей и потолком подкладки различной толщины.

Можно изготовить их из МДФ. Получившаяся щель в заключении закрывается фризом, сделанным из ДСП толщиной 8 мм.

Теперь нужно измерить высоту ниши слева и справа для того, чтобы вычислить возможный уклон пола или потолка, а также завал стен.Чертежи шкафа купе: Шкаф купе - проект Установив разницу в размерах, нужно снова взять прокладки из МДФ и положить их между направляющей и потолком. Только теперь, уже через все установленные прокладки, можно окончательно закреплять верхнюю направляющую. В потолке просверлить отверстие, забить дюбель, затем направляющая, наконец, прикрепляется саморезами к потолку.

При примерке фриза важно делать припуски, чтобы подгонять все детали по размеру уже во время монтажа. Фриз приложить к щели, отметить карандашом нужные линии и обрезать по ним. Клеить фриз к направляющей можно с помощью двустороннего скотча. Для того, чтобы скотч хорошо держался, необходимо предварительно обезжирить спиртом приклеиваемую поверхность. Затем наклеить на поверхность вертикальные полоски скотча, снять с него защитную плёнку и приклеить фриз к верхней направляющей.

Нижняя направляющая для дверей шкафа также крепится на двусторонний скотч. Это обеспечит её плавный и мягкий ход – двери будут двигаться бесшумно, с минимальным износом роликов.Чертежи шкафа купе: Шкаф купе - проект Сами двери нужно вставить в уже готовые к использованию верхнюю и нижнюю направляющие и отрегулировать их.

Подробную инструкцию по сборке и установки дверей-купе можно посмотреть в следующем видео.

Чтобы при создании шкафа не ограничиваться стандартными прямоугольными формами, можно применить творческую смекалку в работе с таким мягким и податливым материалом, как фанера. Создать плавную и необычную форму полки или другого элемента предмета мебели можно, смочив лист фанеры водой и установив его на специальную форму – болванку. В течение 12-14 часов лист приобретёт нужные плавные очертания и будет готов к применению.

Кроме того, существует самый простой и незамысловатый способ прикрепления полок для шкафа с помощью отрезков самого обычного плинтуса. Плинтус из МДФ отличается повышенной прочностью, иногда не уступая по надёжности металлической фурнитуре. Для того, чтобы такой крепёж полки не слишком бросался в глаза, отрезок плинтуса можно сделать на треть короче глубины полки, а его торец спилить наискосок.Чертежи шкафа купе: Шкаф купе - проект

Саморез, дальний от края полки, в этом случае придётся закручивать сверху, сквозь доску полки.

Применение витражной техники для декора

Дверные панели шкафа-купе можно оформить с помощью витража. Стоимость изготовления таких украшений фасадов разная, она напрямую зависит от степени сложности применяемой технологии. В любом случае, прекрасно будут выглядеть и недорогие варианты витражного оформления шкафа, но при условии их качественного изготовления.

Основных видов витражей, которые наиболее часто применяются для декора, три:

  • Классический витраж. Он будет лучше всего смотреться в обрамлении деревянной или металлической рамы. Стёкла могут быть с любым рисунком или разных цветов. Процесс изготовления такого витража отличается ольшой трудоёмкостью, что обеспечивает ему и престиж, и довольно высокую цену.
  • Тиффани. Его отличие от классического витража в том, что есть возможность использовать такой вариант, если на фасаде отсутствует рама.Чертежи шкафа купе: Шкаф купе - проект В этом случае рисунок получается более замысловатым и оригинальным. Технически он не менее сложен, чем классика, но эстетически очень красив. Даже его очевидная хрупкость может не рассматриваться в виде серьёзного недостатка по сравнению с красотой.
  • Заливной тип витража. Его ещё называют контурным. Одна из популярных имитаций дорогостоящего Тиффани, выполняемая на большом стеклянном полотне. Такой витраж, в связи с его более простой техникой изготовления и невысокой ценой, является самым популярным среди потребителей. Он устойчив к внешним повреждениям и весьма практичен, что позволяет успешно применять его при украшении самых простых вариантов мебели.

Пескоструйные рисунки на зеркалах

Если фасад шкафа-купе выполнен в виде зеркального покрытия или стекла, можно нанести на него красивый пескоструйный рисунок. Это абразивный вид обработки поверхности с помощью песка, распыляемого с применением специального аппарата под определённым давлением воздуха.Чертежи шкафа купе: Шкаф купе - проект

Такая технология обеспечивает любую мебель неповторимыми и реалистичными рисунками, имеющими объёмность и фактуру. Когда-то очень давно, когда пескоструйных аппаратов ещё не было, в древнеримской империи похожая обработка стекла производилась вручную с применением плоского камня: им растирали морской песок по поверхности стекла.

Пескоструйное изображение отличается пористой структурой и, к сожалению, может легко запачкаться. Это единственный его недостаток, с которым можно справиться, защитив поверхность рисунка лаком или специальным раствором, в состав которого входят компоненты из полимеров.

Виниловые наклейки

Отличный и самый лёгкий способ украсить фасад шкафа-купе, если нет финансовой возможности заказать витражное или пескоструйное оформление. Обычно такие наклейки внешне напоминают прозрачные фотообои. При их изготовлении используется специальная плёнка. Благодаря её прозрачности и однотонному рисунку, можно легко подобрать наклейку под цвет любого шкафа.Чертежи шкафа купе: Шкаф купе - проект

Старую наскучившую наклейку в любой момент сменить на новую – она легко убирается, не оставляя следов на зеркале или стекле.

Шкафы купе популярны вне зависимости от метража квартиры и дохода владельцев. Привлекает удобство их использования, возможность приспособить к условиям помещения. Вполне возможно изготовить их самостоятельно, если знать особенности конструкции, расчетов и монтажа.

Виды шкафов купе – из какого материала, где установить

Своими руками легче изготовить прямоугольный шкаф купе, радиусные с криволинейной поверхностью под силу профессионалам. Самым удобным местом для установки является ниша. Привлекательность такого расположения в том, что малоудобное место становится полезным, практически не отражаясь на жилой площади.

Установка в проеме между комнатами экономит расходы на перегородку и ее отделку, а встроенный шкаф разделяет помещения. Купе можно установить в коридор у стенки, что особенно выгодно для малогабаритных квартир: занимает не так много места, которого не хватает.Чертежи шкафа купе: Шкаф купе - проект

Корпусные раздвижные шкафы применяются также для зонирования помещений. Они не имеют тыльной стороны, у них две лицевые, доступ к гардеробу с обеих сторон. Небольшую комнату не стоит перегружать мебелью, используют стандартную. В прихожую больших размеров можно установить вместительный шкаф-купе. Если позволяет площадь, то можно легко реализовать мечту каждой женщины – шкаф превращается в гардеробную. Затраты увеличиваются вместе с возрастанием размеров. Ниже предоставлена схема большого шкафа-купе для прихожей.

Для купе подходят многие материалы, среди них – ламинат, вагонка, МДФ. Только в этом случае придется делать рамы для дверного полотна из дерева. Используют ДСП, удобную для монтажа из-за больших размеров. Использование гипсокартона возможно, но материал хрупкий, не выдерживает больших нагрузок, заметно проседает без надежного крепления. Простой вариант – использовать старый шкаф с заменой распашных дверей на раздвижные.

Замеры помещения – как избежать трудностей с установкой

Изготовление мебели требует прямых углов, а стены комнат с такой точностью – редкость.Чертежи шкафа купе: Шкаф купе - проект Отклонения от прямоугольной формы могут составлять сантиметры, но даже несколько миллиметров способны вызвать затруднения при установке. Особенно это касается ниш, где строители очень редко выдерживают прямой угол.

Замеры проводим в нескольких точках, результаты фиксируем. От задней стены отступаем 20 см и наносим точки измерения на параллельных стенах. Высоту считаем от пола: первые точки на расстоянии 0,8 м, вторые – 1,4 м и третьи – 2,2 м. Далее отступаем от первых замеров на 30 см и проводим еще одни на такой же высоте. Отклонения придется исправлять штукатуркой. Стены в нише можно погрунтовать водоэмульсионкой, а затем покрасить акриловой эмалью и на многие годы забыть о пыли на поверхности.

Горизонтальность пола и потолка проверяем уровнем, а с прямоугольностью проема могут возникнуть проблемы. Самому с помощью шнурка измерить не получится, да и точность слишком низкая. Используем простое приспособление из двух реек с заостренными концами. Скрепляем их посредине резиновыми кольцами, вставляем в проем по диагонали, на месте схождения делаем карандашом сплошную метку на поверхности обеих реек.Чертежи шкафа купе: Шкаф купе - проект Проверяем другой угол и смотрим на метки: расхождение на толщину риски составляет 0,3–0,4 мм.

Расчет размеров – влияние на конструкцию шкафа

Перед установкой шкафа в нишу определяем его ширину, под которой у мебельщиков понимается длина. Не следует ее делать максимально приближенной, лучше отступить от минимальной длины ниши 6 см, тогда шкаф гарантированно войдет в проем. Если конструкция расположится автономно у стены, допуск уменьшаем.

При определении длины учитываем также размеры материала, которые нужно предварительно знать. Используя ДСП, имеем в виду, что размер плиты 1830 мм×2750 мм. Гипсокартон длиной 2,5 или 3,0 м, шириной 1 м. Стараемся, чтобы ширина шкафа была равной ширине плиты или меньше. Тогда не возникнет никаких трудностей с монтажом. Что касается вагонки и МДФ, стараемся, чтобы длина шкафа была кратной ширине полос.

Иногда требуется изготовить мебель, превышающую по своей ширине стандартный листовой материал. Самый простой способ – нарастить недостающую длину отрезком.Чертежи шкафа купе: Шкаф купе - проект На стыках днища и перекрытия получим слабое место, которое при нагрузках может деформироваться. Чтобы избежать такого, ставим опоры у стыков. Можно сделать два шкафа, а потом соединить их в единое целое. Единственный недостаток – перерасход материалов на лишнюю стенку.

Рассчитывая глубину, принимаем во внимание полезное пространство, используемое для хранения вещей, затем к нему добавляем 100 мм для раздвижной системы. Высоту шкафа выбираем на 10 см меньше расстояния от пола до потолка без учета высоты крыши. Это позволит собрать массивное изделие в горизонтальном положении, затем поднять, не задевая потолок.

Жесткий каркас и крепкое основание – условие устойчивости мебели

При недостаточной жесткости каркаса шкафы раскачиваются, и основной причиной этого является отсутствие ребер жесткости. Лист ДВП для задних стенок не может ее обеспечить. Добавляем поперечные стяжки из ДСП шириной 25 см в каждую секцию на разных уровнях, крепим конфирматами. Такое расположение обеспечит максимальную жесткость.Чертежи шкафа купе: Шкаф купе - проект

Для каркаса шкафа из гипсокартона допустим только металлопрофиль с покупным крепежом.

Неправильное расположение и недостаточное число опор приведет к деформации днища под нагрузкой. Чтобы этого избежать, опоры устанавливаем через 30–40 мм от каждой переборки. Шкаф купе можно установить на сквозных опорах высотой 25 мм с возможностью регулировки через отверстия в днище. Единственное неудобство – щель между днищем и полом, которая будет мусоросборником. Второй вариант – использование кухонных ножек высотой 100 мм.

Наполнение – установка полок, ящиков и одежной штанги

Если полки расположены в отдельных секциях на разных уровнях, проблем не возникает: подойдет использование конфирматов. Где невозможно их вкрутить, устанавливается угловые мебельные стяжки. Когда требуется установка на одной осевой линии, можно использовать «вертолет» для крепления конфирматами. Посредине одной из полок вкручиваем конфирмат, проворачиваем ее вдоль оси.Чертежи шкафа купе: Шкаф купе - проект Вворачиваем два конфирмата в полку напротив, возвращаем ее на место. С противоположных сторон также крепим каждую полку двумя конфирматами.

При расчетах установки выдвижных ящиков не забываем о высоте нижней рельсы, чтобы ящик не упирался в нее.

Для хранения одежды на плечиках в шкаф устанавливаем штангу в продольном или поперечном расположении. Для классической продольной штанги требуется минимальная глубина 60 см. В поперечном варианте используется выдвижная штанга. Ее крепление осуществляется четырьмя шурупами, что ненадежно. Вместо лифтовой штанги лучше установить обычную. К верхней полке прикручиваем вертикально две продольных доски ДСП, к ним обычным способом крепим укороченную штангу.

Расчет ширины дверей – принцип «чтобы не мешали»

Когда дверь сдвигается в сторону, она должна полностью открывать доступ к секции и не мешать выдвинуть ящик или опустить лифт-пантограф. Рассмотрим пример с трехсекционным купе шириной 2100 мм:

  1. 1.Чертежи шкафа купе: Шкаф купе - проект Измеряем ширину внутреннего проема. В нашем примере с применением ДСП она составит 2068 мм.
  2. 2. Отнимаем двойную ширину буферной ленты, наклеенной на крайние створки шкафа. Толщина каждой 6 мм, итого получаем 2068 минус 12 – 2056 мм.
  3. 3. Учитываем перехлест дверей, который в трехсекционном шкафу по 26 мм с обеих сторон, что в сумме составляет 52 мм. Общая ширина всех дверей равняется: 2056 мм плюс 52 мм, выходит 2108 мм. Разделяем общую ширину на три, и выходит 703 мм.

Такой простой расчет обеспечит свободный доступ к секциям.

Подвеска дверей – особенности разных систем

Существуют системы подвески, где две направляющие, и с монорельсой. Система, опирающаяся на нижнюю рельсу, получила наибольшее распространение. Верхняя рельса служит только для поддержки дверей. Система не заедает, исключается касание створок. Монтировать просто: верх вставляем в паз, приподнимаем, низ ставим на место.

Система с опорой на верхнюю направляющую несложная, фурнитура дешевая, монтаж простой.Чертежи шкафа купе: Шкаф купе - проект Передвижение створок тихое и плавное. Имеет существенные недостатки, поэтому мало применяется. При неосторожном нажатии на дверку возможен выход роликов из пазов, дверь уходит внутрь шкафа. Верхняя направляющая не обладает большой жесткостью, требуется идеально ровный потолок и надежное крепление.

В монорельсовой системе каждая дверь ходит на парных роликах по отдельным рельсам. Они удерживают в определенной степени дверцы от шатания, нижняя направляющая не используется. Подвес точный, жесткий, хорошо регулируется. Но устанавливают монорельс преимущественно в спальню, где шкафом будут пользоваться только взрослые, так как обращение с подобной системой требует аккуратности.

Дверные конструкции – пошаговое руководство по сборке

  1. 1. Рассчитываем длину профилей и нарезаем их. Высота створок зависит от зазоров, необходимых для нормальной работы, они указываются в инструкции на элементы подвески.
  2. 2. Высверливаем отверстия для крепления вертикального профиля-ручки: наружное 10 мм, внутреннее 5,5 мм.Чертежи шкафа купе: Шкаф купе - проект Сверлим во внутренней и наружной стенке отверстия 5,5 мм, затем в наружной рассверливаем до 10 мм. Крепежные и регулировочные детали свободно проходят сквозь наружное отверстие и крепятся на внутреннем.
  3. 3. Устанавливаем профили на наполнитель: сначала горизонтальные, затем вертикальные. Случается, профиль находит туго, тогда применяем резиновую киянку, которой наносим аккуратные удары, но не прямо по профилю, а через кусок дерева.
  4. 4. Соединяем профили. В верхней части вкручиваем в профиль саморез, но не полностью, чтобы осталось место, устанавливаем ролик и закручиваем саморез. Снизу стягиваем профили, вставляем нижние ролики в горизонтальный профиль, регулировочный винт вкручиваем через отверстие вертикального профиля.
  5. 5. Устанавливаем верхнюю направляющую. Здесь нет никаких нюансов, единственное, что следует соблюдать – отсутствие зазоров с боковыми стенками.
  6. 6. Перед установкой нижнего рельса укладываем его снизу, установив стопоры, и навешиваем одну створку.Чертежи шкафа купе: Шкаф купе - проект Смещаем нижний рельс на 20 мм внутрь шкафа и прикручиваем.
  7. Встроенные шкафы схемы и чертежи

    Наиболее востребованными конструкциями купе являются встроенные и отдельные. Собирают их из готовых комплектов или заказывают порезку по собственным размерам. Чтобы облегчить расчеты, предлагаем универсальные чертежи раздвижных шкафов. Вам останется взять их за основу и приспособить к необходимым размерам.

Шкаф – это всегда что-то большое и основательное. Наравне с кроватью он должен быть установлен в любой жилой комнате. Если с отсутствием, к примеру, телевизора, микроволновой печи или запасного полотенца еще можно смириться, то шкаф просто жизненно необходим. Разбросанные по квартире предметы гардероба – не самое презентабельное зрелище. Да и это как минимум неудобно. Цены в различных мебельных магазинах порой завышены на 300% и более от себестоимости изделия, поэтому гораздо интереснее и выгоднее разобраться в том, как сделать шкаф своими руками. Вам не придется изобретать велосипед – все уже давно сделано для вас.Чертежи шкафа купе: Шкаф купе - проект Остается лишь разобраться в технологии изготовления и подогнать изделие под нужные размеры. В качестве примера будет рассмотрен шкаф-купе средних размеров. Такой вариант достаточно прост в сборке, удобен и весьма функционален.

Деталировка самодельного шкафа

Указанные далее размеры определены, исходя из применения ламинированного ДСП. Толщина доски – 18 мм. Также используется самоклеящаяся меламиновая кромка 0,5 мм. Для фасадов можно применять стандартную раздвижную систему. Ее можно купить в специализированных магазинах в готовом виде или заказать по своим размерам. Фасадная система в итоге обходится в несколько раз дешевле, чем готовый шкаф. В качестве примера будет рассмотрено, как сделать шкаф своими руками высотой в 2284 мм и шириной 1164 мм. Это габариты чистого проема под двери. вы можете подкорректировать размеры под свои нужды.

Выдвижные ящики монтируются на т.н. направляющих полного выката от проверенного производителя.

Использовать для внутренних ящиков самодельного шкафа роликовые направляющие нельзя, т.Чертежи шкафа купе: Шкаф купе - проект к. они занимают много пространства и не выдерживают больших нагрузок.

Перед тем как приступать к работе, необходимо учесть все нюансы и требования, даже те, которые при поверхностном ознакомлении могут показаться незначительными. Важно все сделать правильно, т.к. на переделку понадобится много времени, сил и нервов.

На фотографии показан двухцветный шкаф, сделанный своими руками. Покупка двух видов доски оправдана в том случае, когда делается комплект корпусной мебели, однако при сборке одного изделия остаются разные обрезки. Цветовую гамму выбирайте на свое усмотрение.

Вам понадобятся следующие материалы:

  • 2 доски 240х65 см для боковин самодельного шкафа. Лучше заранее подготовить выборку под плинтус, благодаря чему готовый шкаф встанет впритык к стене.
  • 1 доска 228,4х55 см для перегородки. Сразу же отметьте на ней правую и левую стороны;
  • 1 доска 120х75 см для верхней крышки. Эта доска должна быть закругленной и выступать вперед на 10 см по отношению к боковинам – так красивее;
  • 1 доска 116,4х65 см для дна;
  • 2 доски 116,4х10 см – цоколи;
  • 3 доски 50х55 см для левых полок со стороны ящиков;
  • 3 доски 64,6х55 см для правых полок;
  • 2 доски 49,5х20 см для фасадов ящичков;
  • 4 доски 50х15 см для боковин ящиков;
  • 4 доски 43,8х15 см для задних и передних стенок ящичков.Чертежи шкафа купе: Шкаф купе - проект

Также вам понадобятся заготовки из оргалита:

  • 231,5х119,5 см для задней стенки;
  • 2 детали 47,2х50 см для дна ящиков.

Перед началом работы подготовьте следующие инструменты:

  • дрель;
  • перфоратор;
  • уровень;
  • рулетку;
  • молоток;
  • клей;
  • саморезы;
  • дюбеля;
  • ножовку по металлу и дереву.

Штанги под плечики отпиливаются от единого изделия диаметром 22 мм. Это изделие можно приобрести в магазине, специализирующемся на продаже мебельной фурнитуры. В том же магазине продаются торцевые крепежи под штанги. Единая штанга нарезается на части, длина которых должна быть на 1 мм меньше, чем ширина полок, т.е. конкретно в данном случае 645 и 499 мм. Этот зазор нужен для большего удобства монтажа.

Ручки для ящичков тоже можно купить в магазине, продающем мебельную фурнитуру. Выбирайте красивые ручки, которые хорошо впишутся в интерьер помещения.

Вернуться к оглавлению

Подготовка деталей

Чтобы отпилить все необходимые детали с требуемой точностью, нужна, прежде всего, циркулярная пила, оснащенная диском с победитовыми напайками.Чертежи шкафа купе: Шкаф купе - проект Если у вас нет этого инструмента, наиболее оптимальный вариант – заказать распиловку в каком-нибудь строительном магазине, специализирующемся на продаже оргалита и ДСП, или в фирмах, которые занимаются изготовлением корпусной мебели на заказ – это совсем недорого.

А на поклейке кромки вы можете хорошо сэкономить, сделав все своими руками. Кромка стоит очень дешево и достаточно просто крепится к поверхности при помощи утюга.

Включите утюг на ¾ от его наивысшей мощности и следуйте инструкции. Приложите кромку выбранного цвета клеевой стороной к торцу, после чего проведите утюгом. Повторите несколько раз. Затем прогладьте кромку мягкой сухой тряпкой, стараясь прижать края как можно плотнее, и обрежьте лишнее с помощью тупого ножа. Желательно использовать именно тупой нож – это снизит риск повреждения ламината. Для обработки шероховатостей используйте мелкозернистую наждачку, обмотанную, к примеру, вокруг небольшого деревянного бруска или любого другого похожего предмета.Чертежи шкафа купе: Шкаф купе - проект

Любой шкаф, а особенно тот, который сделан своими руками, должен быть прочным и надежным. Однако одновременно с этим для работы должны использоваться доступные простым людям крепежные элементы. Лучшее решение – это конфирматы. Размер конфирматов может отличаться, в случае с этим шкафом подойдут изделия длиной 7 см и диаметром 0,5 см. Как выполняется крепеж, показано на следующем изображении: Рис. 2.

В плоскость делаются сквозные отверстия, в торец – на глубину порядка 60 мм. При этом диаметр отверстий должен составлять 8 мм и 5 мм соответственно.

Сборка ящиков выполняется так, как показано на следующем изображении: Рис. 3.

Надежнее всего сделать все полки шкафа стационарными. При большом желании несколько полок можно сделать съемными, устроив их на подполочники. Однако в данном случае, как показывает практика, приходится сверлить новые отверстия чуть ли не каждый раз, когда понадобится что-нибудь переложить в шкафу.

Сборочные чертежи шкафов купе – Вся мебель вместе

Как ни крути, но чтобы собрать шкаф купе, понадобятся чертежи, по которым собственно и будет проходить весь процесс сборки.Чертежи шкафа купе: Шкаф купе - проект

Чтобы легко собрать встроенный или угловой шкаф своими руками, чертежи и схемы должны отображать все необходимые размеры и расстояния, на которых следует крепить конкретные его детали.

Очень важно, перед тем как вы определите внешние габариты шкафа, внимательно промеряйте рулеткой помещение, в котором он будет установлен. Обратите внимание на такие детали как плинтуса, багеты, выключатель света, подоконник или батарея отопления и учтите отступы на них.

Нарисовать чертеж шкафа купе можно даже от руки, но лучше использовать специальные программы CAD, например Компас 3D или AutoCAD. В этих программах вам не нужно будет изучать полностью весь функционал. Для создания чертежей мебели можно воспользоваться вполне ограниченным функционалом, разобраться в котором не так уж и тяжело, как может показаться на первый взгляд.

Давайте разберем интерфейс одной из таких программ — Компас 3D (кстати, очень удобная именно портативная версия).

Давайте рассмотрим самые основные инструменты, которые вам понадобятся:

Инструментальная панель «Геометрия»

  • «Отрезок» — основной инструмент, которым рисуются линии

  • «Усечь кривую» — ластик, для затирания лишних отрезков

  • «Параллельная прямая» — направляющая параллельная линейка

  • «Дуга по точкам» — делает дугу по заданным точкам

  • «Скругление» — скругление углов по определенному радиусу

Инструментальная панель «Размеры»

Ну и еще понадобиться панель привязок, которая представляет собой виртуальную линейку.Чертежи шкафа купе: Шкаф купе - проект

При создании чертежа шкафа купе, начинать нужно с внешних размеров, т.е. с габаритов его коробки (ширина и высота). На схеме обязательно показывайте толщину всех деталей ДСП, обычно она составляет 16 мм. То есть, сначала рисуете коробку шкафа, а потом уже начинаете заниматься его наполнением (полками).

Вообще на чертеже нужно показать два основных вида:

  • Вид спереди
  • Вид сбоку или сверху

Вид спереди

На данном эскизе нужно указать габариты (ширину и высоту шкафа купе), а так же высоту цоколя, ширину секций и расстояния между полками, размеры указывайте непосредственно в местах крепления по длине боковины. То есть, для того чтобы закрепить полку или перегородку в шкафу на определенной высоте от пола или края, вам нужно указать размер от начала детали и до точки крепления. Подумайте, как вы будете крепить данные детали, на каком расстоянии и от чего, и указание какого размера вам может помочь в этом.

Вид сверху или сбоку

На этом эскизе должны быть показаны общая глубина шкафа, а так же глубина внутренних полок, которые, кстати, будут на 100 мм меньше общей глубины, т.Чертежи шкафа купе: Шкаф купе - проект к. ровно 100 мм понадобиться для установки дверей раздвижной системы. Так же на данном эскизе нужно будет показать все скругления и радиусные полки с указанием радиуса R.

Когда будете делать шкаф, на схемах и чертежах не забудьте показать размеры проема, в который будет монтироваться раздвижная система. Они вам понадобятся для заказа раздвижных дверей.

Готовые чертежи шкафов

style=»display:block»
data-ad-client=»ca-pub-8881756731815065″
data-ad-slot=»2090735917″
data-ad-format=»auto»>

В качестве примера можете посмотреть и бесплатно скачать наши чертежи и схемы шкафов купе, возможно вы найдете что то и для себя. Все чертежи в формате .cdw, открыть который можно программами AutoCAD и Компас 3D.

Чертежи шкафов купе на две двери:

  • Ширина — 1600мм
  • Высота — 2500мм
  • Глубина — 600мм
  • Полезная глубина — 500мм

Скачать (16.Чертежи шкафа купе: Шкаф купе - проект 5 KiB, 8,894 hits)

  • Ширина — 1450мм
  • Высота — 2350мм
  • Глубина — 600мм
  • Полезная глубина — 500мм

Скачать (324.0 KiB, 2,443 hits)


  • Ширина — 1600мм
  • Высота — 2500мм
  • Глубина — 480мм
  • Полезная — 380мм


Скачать (439.9 KiB, 2,183 hits)


  • Ширина — 1830мм
  • Высота — 2450мм
  • Глубина — 600мм
  • Полезная — 500мм


Скачать (428.1 KiB, 2,727 hits)


  • Ширина — 1880мм
  • Высота — 2100мм
  • Глубина — 600мм
  • Полезная -500мм


Скачать (147.3 KiB, 2,147 hits)


  • Ширина — 2570мм
  • Высота — 2250мм
  • Глубина — 550мм
  • Полезная — 450мм


Скачать (683.1 KiB, 2,151 hits)


  • Ширина — 2700мм
  • Высота — 2300мм
  • Глубина — 400мм
  • Полезная — 300мм


Скачать (488.Чертежи шкафа купе: Шкаф купе - проект 8 KiB, 2,202 hits)


  • Ширина — 1480мм
  • Высота — 2400мм
  • Глубина — 500мм
  • Полезная — 500мм


Скачать (350.2 KiB, 2,122 hits)

Чертежи шкафов купе на три двери:

Чертежи шкафов купе на четыре двери:


  • Ширина — 3170мм
  • Высота — 2500мм
  • Глубина — 400мм
  • Полезная- 300мм

Скачать (95.6 KiB, 3,716 hits)

Похожие статьи

Габаритные размеры и рекомендации (с чертежами) – Модернизированный дом

Когда-то гардеробные предназначались только для владельцев роскошных домов. Теперь гардеробные являются приспособлениями в домах всех форм и размеров. Будь то просвет или глубина стены, давайте посмотрим на размеры гардеробной.

Когда дело доходит до одного из самых желанных мест для хранения в доме, вы не можете победить гардеробную.Чертежи шкафа купе: Шкаф купе - проект Многие люди ставят гардеробную в главной спальне на первое место в своем списке желаний в новом доме.Кроме того, в настоящее время у вас есть несколько дизайнов и размеров на выбор.

Размеры стандартной закрытой проходной должны составлять от 5 x 7 футов до 7 x 10 футов. Для комфорта и хранения ваша гардеробная должна иметь площадь 100 квадратных футов, поскольку это позволяет хранить три стены с сиденьем посередине. Тем не менее, небольшой шкаф должен быть не менее 25 кв. футов.

Помимо стандартной гардеробной, вы можете выбрать L-образную, одностороннюю или двустворчатую конструкцию.Вы даже можете получить шкаф в комплекте с островом (вид мебели, конечно, не тропический рай).

Сопутствующее содержимое:  Размеры шкафа в спальне   | Гардероб: Rubbermaid против Closetmaid   | Типы дверей шкафов в зависимости от функции и стиля   | Как долго шкаф может быть без поддержки?

Каковы размеры типичной гардеробной?

В отличие от обычных гардеробных, гардеробная позволяет делать именно то, что следует из ее названия – заходить в нее.Чертежи шкафа купе: Шкаф купе - проект Эти шкафы известны тем, что они более вместительны, и в них, как правило, легче вставлять и вынимать вещи.

Типичная гардеробная имеет размеры не менее 5 на 7 футов, хотя многие могут достигать и 7 на 10 футов. В стандартной гардеробной у вас обычно есть полки и место для вешалок на 2 или 3 стенках шкафа. Кроме того, посередине должно быть не менее 3 футов свободного пространства для адекватного передвижения по территории.

Изображение предоставлено Dimensions.com

Полки и места для хранения обычно расположены вдоль каждой стороны или в форме буквы L или U.То, как вы настроите шкаф, зависит от ваших потребностей в хранении. Тем не менее, некоторые люди предпочитают оставлять одну стену пустой, чтобы было больше открытого пространства или даже небольшой стул.

Если вы решите использовать Г-образную формацию для хранения, запланируйте ширину не менее 5 футов. Форма U-образной формы должна иметь минимальную ширину 7 футов. Глубина варьируется в зависимости от потребностей, но любой дизайн должен быть не менее 5 или 6 футов.Чертежи шкафа купе: Шкаф купе - проект

Изображение предоставлено Dimensions.com

Сколько места вам нужно для подвешивания предметов и полок в гардеробной?

В дополнение к габаритным размерам вашего шкафа успех вашей планировки зависит от того, насколько функциональны ваши отдельные места для хранения.

Например, достаточно ли у вас места, чтобы правильно развесить всю одежду? Достаточно ли широкие полки для обуви?

Вешалка для гардеробной

При планировании расположения шкафа жизненно важным фактором является пространство для вешалок. Если вы недооцените это измерение, вы можете остаться с неподходящими вешалками и тесной, мятой одеждой.

Стандартная глубина для подвесного хранения составляет 24 дюйма, и это измерение соответствует размеру типичной вешалки и позволяет ей очистить заднюю стенку.

Таким образом, если у вас есть место для подвешивания с обеих сторон шкафа, вам потребуется минимальная ширина 7 футов. (Это составляет 2 фута с каждой стороны для вешалок и три фута открытого пространства посередине).Чертежи шкафа купе: Шкаф купе - проект

Дополнительные требования к пространству для подвешивания

Если у вас мало места, вы можете обойтись глубиной 20 дюймов для вешалок; просто будет не так удобно. В дополнение к глубине вашего подвесного пространства также учитывайте вертикальное пространство.

Подумайте, что вам нужно повесить.Если у вас в основном есть рубашки, куртки и брюки, вам может понадобиться примерно 41 дюйм вертикального пространства. Однако, если у вас есть более длинные вещи, такие как длинные юбки, платья и пальто, вам потребуется минимальная высота 84 дюйма.

Используйте двойной стержень

Конечно, пространство для подвешивания можно настроить несколькими способами. Одна идея состоит в том, чтобы использовать двойную штангу для одежды. В этом случае повесьте верхний стержень на высоте 84 дюйма, а нижний стержень на высоте 40 1/2 дюйма.

Что касается длины штанги, то она зависит от того, сколько одежды вы планируете повесить.Обычно стержень проходит от стены до стены в стандартном строительном чулане.Чертежи шкафа купе: Шкаф купе - проект Однако в нестандартных шкафах вы можете сделать их любой длины.

Учитывайте эти цифры при планировании длины шкафа:

  • Рубашки и блузки занимают примерно один дюйм пространства для стержня, а платья занимают около двух-трех дюймов пространства для стержня.
  • Брюки и юбки занимают примерно 1-1/4 дюйма пространства для штанги.
  • Куртки и костюмы занимают от двух до трех дюймов пространства для стержней.

Конечно, если у вас есть какие-то уникальные вещи, например гигантское бальное платье, оставьте для них дополнительное место.

Место для полок в гардеробной

Правильный размер может иметь решающее значение для того, сколько места вы получите, когда речь идет о полках в шкафу. Если вы переоцените, сколько места вам нужно между полками, вы можете значительно ограничить доступное пространство.

Полки для обуви должны иметь глубину не менее 12 дюймов, чтобы обувь могла удобно храниться.Чертежи шкафа купе: Шкаф купе - проект Длина полки зависит от размера вашего шкафа и от того, сколько обуви вы планируете хранить.

При установке нескольких полок для обуви разместите их на расстоянии 6–7 дюймов друг от друга, чтобы обувь могла свободно перемещаться по полке. Если у вас высокие туфли на высоком каблуке, возможно, вы захотите разместить пространство на самой высокой туфле.

Если вы планируете складывать свитера или рубашки на полку, рассчитывайте как минимум 18 дюймов. Такая глубина гарантирует, что ваша одежда не будет раздавлена. Это же измерение также применимо к ящику, если вы планируете установить его в своем шкафу.

Если вы используете глубокие ящики, глубиной примерно 24 дюйма, вы можете разместить рубашки в горизонтальные двойные ряды.



Изображение предоставлено Dimensions.com

Гардеробная Гардеробная

Вам понадобится как минимум 4 x 3 фута свободного места в гардеробной, чтобы одеться (1,2 x 0,91 м). Чтобы сесть и наклониться, чтобы обуться или надеть майку на одну руку за раз, вам понадобится 4 фута.Чертежи шкафа купе: Шкаф купе - проект

Размер 3 фута соответствует ширине коридора. Это примерно размер скромной раздевалки в универмаге.

Видео: планировка гардеробной и другие советы

Какие другие популярные стили гардеробных?

Помимо типичных гардеробных, вы можете найти варианты как меньшего размера, так и большего размера. Поэтому подумайте о своем пространстве и решите, какая планировка может подойти вам лучше всего.

Гардеробная с островом

Если ваша гардеробная большая, вы можете разместить дополнительное место для хранения в середине пространства.Один из способов сделать это с помощью острова. Остров невероятно хорошо работает в гардеробных более квадратной формы.

Вы можете использовать предмет, разработанный специально для шкафов или даже для кухонного острова.Чертежи шкафа купе: Шкаф купе - проект Гардеробные острова могут работать как вспомогательная станция, место для подготовки или туалетного столика или просто дополнительное место для хранения.

Эти шкафы должны быть не менее 13 квадратных футов, если вы планируете вешать предметы более чем с одной стороны. Это позволяет оставить по крайней мере 3 фута пространства вокруг каждой стороны острова. Кроме того, вам нужно учитывать сам остров, ширина которого обычно составляет три фута.

Если вы выберете меньший остров, вы можете обойтись меньшими габаритными размерами. Аналогично, если вы решили поставить полки на две стены и повесить предметы только на одну сторону.

Изображение предоставлено Dimensions.com

Гардеробная с полуостровом

Еще один вариант гардеробной с местом для хранения посередине – это гардеробная в форме полуострова. Это место для хранения или сидения, идущее от задней стены шкафа и доходящее до среднего пространства.

Как и в островном шкафу, учитывайте три фута вокруг полуострова и примерно три фута для фактического полуострова.Чертежи шкафа купе: Шкаф купе - проект Минимальный размер 13 квадратных футов лучше всего подходит для этого, чтобы работать хорошо.

Вы можете использовать этот дизайн в квадратных шкафах или более вытянутых шкафах. Некоторые даже имеют эффект обертывания с дополнительными дверями, как показано здесь. По сути, идея дизайна заключается в том, что каждая сторона дает разным людям свое личное пространство.

Изображение предоставлено Dimensions.com

Гардеробная, разделенная на две стороны

Подобно стилю полуострова, двустворчатый шкаф представляет собой два шкафа в одном.Идея состоит в том, что каждая сторона может быть для другого человека. Также обычно есть две точки доступа, одна дверь потенциально ведет в другую комнату.

Например, одна дверь может вести в главную спальню, а другая — в главную ванную комнату. Или это может быть просто дать каждому человеку свой собственный вход.

Этот стиль шкафа лучше всего работает с площадью не менее 13 квадратных футов, если вы планируете разместить полки посередине.Чертежи шкафа купе: Шкаф купе - проект Однако, если вы выберете пространство для подвешивания с каждой стороны, планируйте минимальный общий размер 14 футов.Оба они позволяют вам иметь 3 фута пространства между складскими помещениями, чтобы вы могли свободно перемещаться.

Изображение предоставлено Dimensions.com

Односторонняя гардеробная

Вам не нужно много места, чтобы создать гардеробную. Односторонние шкафы — это самый маленький тип гардеробной, обычно около пяти квадратных футов, и это дает вам два фута пространства для подвешивания и три фута места для прогулок.

Вы можете повесить предметы как вдоль задней стены, так и сбоку. Вместо этого, используя стеллажи, вы можете получить квадратное пространство в четыре фута.Если площадь глубокая, но узкая (например, пять на три фута), вы можете выбрать меньшую проходную.

Главное, вы можете комфортно войти в помещение. Если вы открываете дверь, а полки или штанга находятся в пределах досягаемости руки, то ваш шкаф является проходным.Чертежи шкафа купе: Шкаф купе - проект

Изображение предоставлено Dimensions.com

Преобразование гардеробной комнаты

Если у вас действительно есть лишняя комната, вы можете превратить целую комнату в мегагардеробную. Возможности безграничны.Вы можете установить гардеробные системы на стенах или использовать переносные гардеробные системы.

Вы можете разместить остров в центре и даже создать туалетный столик и зону отдыха в углу. Если у вас много вещей и пустая комната, это может быть решением для вас.

Просто спроектируйте свои складские помещения, следуя приведенным выше рекомендациям. Главное, предусмотрите глубину в два фута для всего подвесного хранилища и обеспечьте себе три фута пространства для маневрирования.

Изображение предоставлено Dimensions.com

Определение размеров гардеробной

Полноразмерная гардеробная для двух человек должна быть размером не менее 7 на 10 футов, а в идеале она должна быть площадью 100 квадратных футов, так как это позволит вам иметь места для хранения на всех трех стенах и в гостиной.Чертежи шкафа купе: Шкаф купе - проект участок в центре.Небольшие проходы могут быть сделаны всего на 25 квадратных футов, если вы хотите что-то меньшее.

Как указывалось ранее, некоторые стандартные размеры для различных типов проходных помещений перечислены ниже:

  • Остров: Если у вас есть остров посередине шкафа, вас, вероятно, не волнует пространство. Однако, если вы пытаетесь упаковать остров в дизайн, убедитесь, что со всех сторон есть зазор не менее трех футов.
  • Single: Поскольку они самые маленькие, они представляют собой нечто среднее между встроенным шкафом и гардеробной.Шкаф обычно имеет глубину от четырех до пяти футов и занимает около 24 дюймов общей глубины, и это оставляет зазор примерно 36 дюймов.
  • Двойной: Глубина двухстороннего входа может варьироваться от четырех до шести футов. Он имеет два 24-дюймовых места для хранения на противоположных стенах, что делает его шире, чем односторонний шкаф.Чертежи шкафа купе: Шкаф купе - проект При клиренсе в 36 дюймов в центре общая ширина будет составлять от шести до семи футов.

Какой размер подходит для главной гардеробной?

Главная гардеробная должна иметь размеры не менее семи на 10 футов и предпочтительно 100 квадратных футов для двух пользователей.Это дает вам место для двух или трех стен с полками, ящиками и столбами, а также пространство для локтей, чтобы до них было удобно дотянуться.

Включите около 3 кв. футов площади для стула, на который можно сесть, чтобы надеть носки и сложить белье для большего удобства. Оставьте достаточно места посередине для складного столика для багажа или встроенного островка для хранения со столешницей, чтобы вы могли открыть свой чемодан, собираясь в отпуск.

Какие факторы важны при проектировании гардеробной?

Выбранный вами макет зависит от нескольких факторов, включая ваши предпочтения, потребности в хранении, бюджет и, что наиболее важно, доступное пространство.Чертежи шкафа купе: Шкаф купе - проект

  • Космос. Количество места, которое у вас есть, сильно повлияет на стиль гардероба, который вы можете использовать.
  • Ваши вещи имеют значение. Подумайте, сколько предметов вам нужно повесить, что вы планируете поставить на полки и другие уникальные потребности. Например, у вас есть коллекция дизайнерских сумок, которые вы хотите показать?
  • Бюджет тоже важный фактор. Установка гардеробной с нуля может стоить от 3000 до 6000 долларов. Кроме того, чем больше дополнений, тем выше стоимость.

Если у вас уже есть гардеробная, но вы планируете добавить места для хранения и другие предметы, это может добавиться. В среднем стоимость может варьироваться от 500 до 2000 долларов и более.

Связанные вопросы
В комнате, которую я использую как спальню, нет шкафа. Есть ли способ «обмануть» гардеробную без возведения стен?

Если в вашей спальне нет встроенного шкафа, не волнуйтесь, вы можете легко добавить место для хранения.Чертежи шкафа купе: Шкаф купе - проект В этих случаях идеальными решениями для хранения одежды являются такие вещи, как комоды и платяные шкафы.

Однако, если ваша комната больше по размеру, вы можете создать чулан, используя комнатные ширмы или занавески. Например, повесьте несколько занавесок вдоль задней стены, примерно в четырех-пяти футах от стены.

Мне не нужна гардеробная для хранения вещей. Что еще я могу сделать с ним?

Если у вас есть преимущество в виде большой гардеробной, но вам не нужно место для хранения, вам повезло. Превратите свой шкаф в маленькую комнату. Удалите подвесные стержни и все ненужные полки.

Затем поместите книжную полку, лампу и уютное кресло в уголок для мгновенного чтения. Или выровняйте целую стену книгами для вашей мини-библиотеки.

Связанные руководства

Стейси Рэндалл

Стейси Рэндалл — жена, мать и внештатный писатель из NOLA, которая всегда любила проекты «сделай сам», организацию дома и создание красивых пространств.Чертежи шкафа купе: Шкаф купе - проект Вместе со своим мужем она провела последние несколько лет, с любовью ремонтируя бывший дом своих бабушки и дедушки, делая его своим и узнавая много нового о жизни на этом пути.

Недавно опубликовано

ссылка на Размеры винтовой лестницы (с чертежами)

Размеры винтовой лестницы (с чертежами)

Винтовые лестницы — это элегантный способ украсить ваш дом, и многие люди предпочитают демонстрировать их в открытой комнате. Вы можете использовать их для чердаков, веранд, двухэтажных библиотек, кабинетов или просто…

ссылка на Размеры встраиваемого холодильника (с чертежами)

Программное обеспечение для проектирования шкафов помогает продажам

Преимущество продажи шкафов для клиентов заключается в том, что «продукт» довольно хорошо понятен.

Покупатель должен хранить определенные вещи в своем шкафу. Обычно он или она имеет общее представление о том, что это значит, поэтому нет необходимости продавать концепцию. Другая приятная вещь заключается в том, что нестандартные шкафы могут требовать хорошей цены и предлагать вам достойную наценку за ваши усилия.Чертежи шкафа купе: Шкаф купе - проект

Не очень хорошо то, что каждый шкаф уникален и требует индивидуального пошива. Вы работаете в заданной области, и вам нужно поместить в нее то, что кажется переполненным элементами. Здесь или там нет дополнительного места, которое можно было бы захватить.Конструкция должна быть жесткой.

Тем не менее, крупные сети и франчайзинговые сети зарабатывают в этом сегменте. Это почему?

  1.  Цена? Я так не думаю — они так не соревнуются.
  2.  Качество? Может быть, а может и не очень качественно.
  3.  Быстрая доставка? Не совсем.

Многие из этих компаний начинают выигрывать работу на месте продажи, потому что они используют программное обеспечение для проектирования шкафов, чтобы создать образ готового продукта в сознании покупателя.Программное обеспечение для дизайна шкафов сделано для этого типа продажи.

Тем не менее, гораздо меньше половины людей, продающих индивидуальные шкафы, используют программное обеспечение для проектирования шкафов, которое помогает им продавать, планировать и доставлять.Чертежи шкафа купе: Шкаф купе - проект

Если вы не используете какое-либо программное обеспечение для проектирования, вы находитесь в невыгодном положении.

Как вы думаете, почему вам не следует использовать программное обеспечение для проектирования шкафов в вашем бизнесе?

  • Это может быть сложно изучить и использовать
  • Возможно, потребуется нанять эксперта.
  • Это может дорого обойтись — с авансовыми и текущими платежами.
  • Это может быть рискованно.
  • И в конце концов – вы были в бизнесе все эти годы – кому нужно меняться!

На самом деле эксперт не требуется. Вы эксперт. И вы сможете разрабатывать подробные проекты уже через несколько дней обучения и практики. Для SketchList 3D Pro общая стоимость составляет 750 долларов США — один раз.
На самом деле вы можете «потренироваться» на реальных продажах и получить свою первую продажу, обучаясь использованию программного обеспечения. Один пользователь сообщил, что он закрыл три из первых четырех предложений, которые он отправил с помощью SketchList 3D.Чертежи шкафа купе: Шкаф купе - проект

Преимущества использования подхода к разработке программного обеспечения кабинета:

  1. меньше работы, необходимой для предложения,
  2. вы достигаете более высоких показателей закрытия,
  3. ваш клиент получает более профессиональное предложение,
  4. все чертежи и отчеты исчезают вне процесса проектирования.
  5. Возможность проверки размеров, компоновки и заказов на покупку на компьютере сокращает или устраняет ошибки, связанные с выполнением задания, прежде чем они попадут к покупателю.

Послушайте эти две истории из Интернета:

История номер один.

«Хорошо подумайте, прежде чем рискнуть с компанией X, иначе вас ждет большое разочарование! В шкафах моей медиа-комнаты беспорядок из-за неверных планов дизайнера. Установщику потребовалось больше часа, чтобы выяснить, как он может компенсировать ее ошибки. Я закончил с уродливым беспорядком и повреждением моих стен. Без того, чтобы вырвать все это и начать заново с кусками правильного размера, я не смогу получить шкафы, которые я заказал.Чертежи шкафа купе: Шкаф купе - проект Я заплатил очень хорошие деньги за их услуги и продукт!

Я крайне недоволен этой компанией и их решением этого вопроса.О, и я упоминал, что они списали баланс с моей кредитной карты без моей подписи о завершении работы? Я больше никогда не буду иметь дело с Х!!”

История номер два.

«Продавщица вышла со своим портативным компьютером и альбомом с вкладными фотографиями.

Расположение в углу было немного сложным, поэтому она представила несколько вариантов, объяснив различия. По ходу дела мы экспериментировали с разным количеством дверей и ящиков, а также с открытыми полками.После нескольких переключений одного шкафа на другой — перемещения вещей туда-сюда — мы были очень близки к решению.

Из-за несколько странной формы помещения из-за примыкающего к нему цеха я думал, что застряну с мертвой зоной. Неа. Прямо на месте она разработала стеллаж, который точно соответствовал доступному пространству. После того, как мы закончили, я почувствовал, что цвет был слишком темным.Чертежи шкафа купе: Шкаф купе - проект Никаких проблем — одним нажатием кнопки мыши — и выбором нового цвета — у меня было два дизайна на выбор.Прежде чем я узнал окончательную цену, я был в значительной степени продан этой компании. Это было легко, и я получил то, что хотел.

Если вы владелец бизнеса, какую из этих историй вы хотите рассказать о своей компании? Эту историю сейчас рассказывают ваши клиенты?

Сделайте вложение сейчас и перейдите на SketchList 3D — программное обеспечение для проектирования шкафов.

Скелеты в шкафу

Библиотека Конгресса не владеет правами на материалы в своих коллекциях.Поэтому он не лицензирует и не взимает плату за разрешение на использование такого материала и не может предоставлять или отказывать в разрешении на публикацию или иное распространение материала.

В конечном счете, исследователь обязан оценить авторские права или другие ограничения на использование и получить разрешение от третьих лиц, когда это необходимо, прежде чем публиковать или иным образом распространять материалы, найденные в коллекциях Библиотеки.Чертежи шкафа купе: Шкаф купе - проект

Информацию о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к исходным материалам см. в разделе «Мультипликационные рисунки — информация о правах и ограничениях»

.
  • Консультации по правам : Может быть ограничено: информация о правах на воспроизведение доступна в Заявлении об ограничениях LC P&P.
  • Репродукция номер : —
  • Номер телефона : CD 1 — Холл, нет. 1 (размер А)
  • Консультативный доступ : —

Получение копий

Если отображается изображение, вы можете загрузить его самостоятельно. (Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса из соображений прав, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги тиражирования Библиотеки Конгресса.

  1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность. Если поле «Репродукционный номер» выше включает репродукционный номер, начинающийся с LC-DIG…, то есть цифровое изображение, которое было сделано прямо с оригинала и имеет достаточное разрешение для большинства целей публикации.
  2. Если есть информация, указанная в поле Номер репродукции выше: Вы можете использовать репродукционный номер для покупки копии в Duplication Services. Это будет сделано из источника, указанного в скобках после номера.

    Если в списке указаны только черно-белые («ч/б») источники и вам нужна копия, показывающая цвета или оттенка (при условии, что они есть у оригинала), обычно можно приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, включая каталог запись («Об этом элементе») с вашим запросом.

  3. Если в поле Номер репродукции выше нет информации: Как правило, вы можете приобрести качественную копию через Duplication Services. Назовите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Пожалуйста, выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонке в разделе «Распечатки». и читальный зал фотографий, чтобы просмотреть исходные предметы. В некоторых случаях используется суррогатное изображение (замещающее изображение). доступны, часто в виде цифрового изображения, копии или микрофильма.

  1. Элемент оцифрован? (Эскиз (маленькое) изображение будет видно слева.)

    • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть просматривать в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленьких) изображений, когда вы находитесь вне Библиотеки Конгресс, потому что права на предмет ограничены или не были оценены на предмет прав ограничения.
      В качестве меры по сохранности мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал просто слишком хрупок, чтобы служить. Например, стекло и пленочные фотонегативы особенно подвержены повреждениям. Их также легче увидеть онлайн, где они представлены в виде положительных изображений.)
    • Нет, элемент не оцифрован. Перейдите к #2.
  2. Указывают ли вышеприведенные поля Access Advisory или Call Number, что существует нецифровой суррогат, например, микрофильмы или копии?

    • Да, другой суррогат существует. Справочный персонал может направить вас к этому суррогат.
    • Нет, другого суррогата не существует. Перейдите к #3.
  3. Если вы не видите уменьшенное изображение или ссылку на другой суррогат, пожалуйста, заполните бланк вызова в читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют назначения на более позднее время в тот же день или в будущем. Справочный персонал может проконсультировать вас как по заполнению бланка заказа, так и по срокам подачи товара.

Чтобы связаться со справочным персоналом в читальном зале эстампов и фотографий, воспользуйтесь нашим Спросите библиотекаря или позвоните в читальный зал между 8:30 и 5:00 по номеру 202-707-6394 и нажмите 3.

Как понимать символы плана этажа

Когда вы думаете о плане этажа , первое слово, которое, вероятно, приходит на ум, это « план ». Они связаны, но это не совсем одно и то же.

План этажа — это один из строительных чертежей, входящих в комплект чертежей. Они появляются вместе с планами участка, планами фасадов и другими подробными рабочими чертежами, которые предлагают строителям дорожную карту того, как построить структуру. Они служат основным видом плана дома для генеральных подрядчиков и других лиц, работающих в строительной отрасли.

Но что такое план этажа? И что нам нужно знать о его символах?

План этажа представляет собой двухмерный архитектурный чертеж, на котором показана конструкция дома или другого строительного объекта сверху.Он нарисован так называемым видом в плане , как будто вы смотрите на здание сквозь невидимую крышу.

Символы на планах этажей

На плане этажа обычно показаны конструктивные элементы, такие как стены, двери, окна и лестницы, а также механическое оборудование для сантехнических, HVAC и электрических систем.

Планы этажей используют стилизованные символы , которые часто выглядят как очертания элементов, которые они представляют. Ванны, плиты, раковины и лестницы — знакомые примеры.Они могут появляться вместе со встроенными элементами дизайна интерьера, такими как техника, острова, шкафы и книжные полки.

Объекты и размеры также представлены на плане этажа сплошными или пунктирными линиями разной толщины и стиля. Примеры типов линий, используемых на строительных чертежах, см. в разделе Как читать строительные чертежи.

Символы плана этажа составляют свой собственный язык, так же как у строителей есть свой собственный словарь, который они используют для общения при работе над проектами.Поскольку для дизайнеров и строителей важно понимать этот язык, план этажа включает важный элемент, называемый легендой , который действует как ключ, помогающий зрителям интерпретировать чертеж.

Легенда определяет архитектурные символы и обозначения на плане. Там появляется много стандартных символов для конкретных проектов. Однако могут быть различия в том, как выглядят символы и что они представляют, что делает обращение к легенде обязательным для каждого проекта.

Например, строительные компании могут использовать свои собственные уникальные символы чертежей в своем наборе чертежей.Кроме того, несколько разных символов могут представлять один и тот же предмет, в зависимости от того, кого вы спрашиваете. Или один символ может означать разные вещи для работников разных специальностей. Всегда ищите легенду на каждом уникальном плане, чтобы понять, что означают символы.

Вот несколько общих символов, которые вы, вероятно, встретите на плане этажа.

Символы дверей, окон и лестниц

Двери и окна — это элементы, которые можно найти на каждом плане этажа, и лестницы встречаются почти так же часто.Двери выглядят как щели в стене, часто с дугой, показывающей, как дверь должна открываться. Окна похожи, выглядят как узкие коробки в стенах. Лестницы чаще всего изображают в виде ряда прямоугольников.

Символы дверей

Двери выглядят как большие промежутки между стенами, часто с изогнутой линией, показывающей, в какую сторону будет открываться дверь, что указывает на зазор. Они могут выглядеть по-разному на планах этажей в зависимости от их формы и функции.

  • Для типичных распашных дверей, обеспечивающих вход в комнату, изогнутая линия образует дугу в четверть окружности (90 градусов).
  • Двустворчатые двери выглядят как стилизованная буква «М» с двумя изогнутыми линиями, сходящимися в центре.
  • Двустворчатая дверь, часто используемая в шкафу, показана открытой: она выглядит как две остроконечные палатки с промежутком между ними, указывающим, где они встречаются, когда закрыты.
  • Карманная дверь — это раздвижная дверь, которая в основном исчезает в стене при открытии. Стандартная раздвижная дверь показана более тонкой линией, отходящей от более широкого темного прямоугольника.

Символы окон

Окна рисуются как часть стен.

  • Обычные раздвижные окна отличаются от сплошных стен тремя параллельными линиями.
  • Створчатые окна имеют арки, похожие на дуги дверей, показывающие, как они открываются наружу.
  • Эркеры расположены под углом, как край знака «Стоп», нарушая прямолинейную траекторию стены.

Чертежи включают спецификации дверей и окон с указанием стиля, размера и материала каждого из них.

Символы лестниц

Как и остальная часть плана, лестница видна в двумерной перспективе сверху.Они выглядят как ряд соединенных прямоугольников (обычно) или других геометрических форм.

  • На некоторых планах лестница может быть разделена пополам линией со стрелкой на одном конце, указывающей направление вверх (восхождение).
  • Площадки отображаются в виде больших прямоугольников или квадратов.
  • Изогнутая или винтовая лестница может выглядеть как часть или все колесо телеги с клиньями, соединенными вокруг кривой.

Символы бытовой техники и сантехники

На планах этажей кухонь, ванных комнат и прачечных вы увидите символы таких приборов, как холодильник, плита, стиральная машина и сушилка.Обычно они появляются возле элементов сантехники, таких как раковины, душевые, туалеты и водостоки. Символы могут сопровождаться метками или аббревиатурами, поясняющими их функции, или нет.

Символы прибора

Стилизованные изображения встроенной бытовой техники, такой как холодильники и конфорки, обычно включаются в планы этажей.

Также включены простые контуры бытовой техники с определенными местами подключения, например, стиральной машины или сушилки. Многие из них представляют собой прямоугольники, окружающие одну или две буквы, обозначающие их функцию (например, DW для посудомоечной машины; см. список сокращений ниже).

Сантехнические символы

Обычные сантехнические приборы, изображенные на планах этажей, включают туалет, ванну и душ, а также различные виды раковин: отдельно стоящую раковину, одинарную раковину, двойную раковину, раковину в шкафу, кухонную раковину, умывальник и т. д.

Менее распространенные приспособления включают биде или писсуар. Также могут быть изображены сопутствующие элементы ванной комнаты, в том числе вешалки для полотенец и диспенсеры для туалетной бумаги.

HVAC и электрические символы

Поскольку элементы инфраструктуры систем отопления, вентиляции и кондиционирования воздуха (HVAC) расположены в основном внутри стен здания, они могут быть изображены на отдельных листах в наборе чертежей.Символы для частей, расположенных в жилом помещении или за пределами здания, таких как вентиляционные отверстия или кондиционер, часто включаются в общий план этажа.

Точно так же символы внутренней электропроводки и механизмов могут потребовать своих сложных листов в наборе чертежей. Но розетки, выключатели, встроенные светильники и другие элементы управления, доступные в жилом помещении, обычно отображаются на общем плане этажа.

Символы ОВКВ

Систему HVAC можно проиллюстрировать символами для блоков кондиционирования воздуха, печей, настенных вентиляционных отверстий, потолочных вентиляционных отверстий и других вентиляционных элементов.Другое оборудование HVAC, которое вы можете найти на плане этажа, включает насос, нагреватель, воздухоотводчик, вентилятор, прямой воздуховод, конденсатор и Y-образный соединительный воздуховод.

Субподрядчик по отоплению может предоставить отдельный воздуховод и схему регистрации для системы HVAC.

Электрические символы

Вы можете найти множество электрических символов на плане этажа, показывающих настенные розетки, розетки для телевизоров и выключателей, термостаты, мусоропроводы и многое другое. Другие включают потолочные вентиляторы и светильники, а также напольные розетки.

Электрические символы часто имеют нижний индекс — небольшую надпись внизу символа, — которая помогает объяснить функцию или номинал розетки. Если вы видите символ с нижним индексом, это должно быть объяснено где-то в легенде чертежа. (Дополнительную информацию о сокращениях см. в разделе ниже.)

Настенные символы

Стены являются наиболее распространенными элементами плана этажа. Более толстые линии представляют внешние стены, а более тонкие линии — внутренние стены.Иногда между ними нет видимой разницы. Внешние стены также можно изобразить черным контуром или двойными линиями, а не одной сплошной линией.

Различные материалы могут быть представлены по-разному на некоторых планах. Стены могут быть нарисованы штриховкой или другими узорами внутри, чтобы показать, например, сделаны ли они из кирпича, бетона или деревянного каркаса. Внешние материалы или «отделка» также могут быть показаны таким образом, включая металл, твердую древесину, фанеру или керамическую плитку.

Аббревиатуры на плане этажа

В дополнение к символам планы этажей содержат сокращения для различных элементов и материалов.Эти сокращения могут включать (но не ограничиваться) следующее:

  • Кондиционер или кондиционер — кондиционер
  • Б — Бассейн
  • до н.э. — Книжный шкаф
  • BV — Поворотный затвор
  • КАБ — Шкаф
  • CBD — Шкаф
  • CF — Бетонный пол
  • КЛ — Гардероб
  • CLG — Потолок
  • ЦВЕТ — Колонка
  • CW — Полая стенка
  • CT — Керамическая плитка
  • D — Дверь или сушилка
  • DS — Водосточная труба
  • DW — Посудомоечная машина
  • EF — Вытяжной вентилятор
  • FD — Сливной трап
  • GM — Газовый счетчик
  • HTR — обогреватель
  • HW — блок или бак горячей воды
  • КОМПЛЕКТ — Кухня
  • ЛИН — Бельевой шкаф
  • LTG — Освещение
  • MSB — Главный распределительный щит
  • O или OV — Духовка
  • REFRIG или REF — Холодильник
  • SD — Детектор дыма, раздвижная дверь или канализационный слив
  • SHR — Душ
  • WC — Туалет (уборная)
  • ВЕНТ — Вентилятор
  • VP — Вентиляционная трубка
  • WIC — Гардеробная
  • W — Окно или шайба
  • WD — Окно
  • WH — Водонагреватель
  • WR — Гардероб

Расшифровка масштаба на плане этажа

Чертежи нового дома обычно изображают на бумаге размером 18×24 или 24×36 дюймов.Поскольку планы этажей должны умещаться на листе бумаги, чертежи, естественно, должны быть намного меньше, чем будет завершенный проект.

Масштаб проекта относится к тому, как размеры на планах этажей соотносятся с размерами проекта после его завершения. Обычно он находится в основной надписи или рядом с ней вместе с компасом, показывающим ориентацию дома или постройки на строительной площадке. (В отличие от карт, стрелка севера не всегда указывает на верхнюю часть страницы, так как передняя часть строения может смотреть в другом направлении.)

Планы этажей чаще всего (хотя и не всегда) рисуются в масштабе 1/4 дюйма, что означает, что четверть дюйма на плане равняется 1 футу фактической длины завершенной конструкции. Некоторые весы используют метрические вместо имперских измерений.

Масштаб обеспечивает единообразие и помогает гарантировать, что готовый проект будет выглядеть так, как задумано, и что он будет структурно надежным. Масштаб распространяется не только на наружные стены, но и на все элементы плана этажа.

Создание собственных планов этажей

Планы этажей долгое время рисовались от руки, а некоторые до сих пор.Если вы заинтересованы в создании плана этажа таким образом, вам понадобится подходящее оборудование: чертежные инструменты, такие как весы, циркуль, чертежные треугольники, транспортиры и шаблоны.

Но в наши дни планы домов чаще всего создаются в цифровом виде. Вам может понадобиться программное обеспечение для автоматизированного проектирования (САПР), а для создания прототипов — 3D-принтер.

Программы, такие как Microsoft Visio и Floor Plan Creator, содержат шаблоны, с помощью которых вы можете начать проектировать дом своей мечты. Некоторые предоставляют учебные пособия, которые помогут вам изучить дизайн дома и план этажа, а некоторые даже предлагают варианты для бесплатной загрузки.

Заключение

Планы этажей подобны картам сокровищ, нарисованным архитекторами и инженерами, чтобы служить ориентирами для строителей — отличаются только ориентиры. Вместо гор и рек вы видите стены и дверные проемы. Вместо городов и поселков вы видите печи и кадки.

На плане этажа нет ни одной буквы «Х», обозначающей место, где находится закопанное сокровище. Но если вы будете следовать шаблону, вы окажетесь там, где хотите: в готовом здании, которое будет не только прочным и функциональным, но и удобным и привлекательным.

Похожие сообщения











3D-чертежи шкафа настолько реалистичны, что вы можете попытаться схватиться за вешалку



3D CAD чертеж гардеробной
Пара из Миннетонки недавно приглашала нас к себе домой для бесплатной консультации на дому по поводу гардеробной в их главной спальне. Когда мы встретились, у пары было довольно твердое понимание того, какие организационные компоненты они хотели видеть на каждой из трех стен.

Как и во всех наших бесплатных консультациях на дому, на следующий день мы отправили пару подробных 3D-чертежей предлагаемого дизайна шкафа вместе с ценовым предложением. Подробный 3D-чертеж CAD включал дизайн всей комнаты и разбивку чертежей, на которых были показаны компоненты на каждой стене.

Мы попросили пару повесить каждый отдельный рисунок на соответствующую стену на пару дней, чтобы посмотреть, как, по их мнению, будет работать поток. Супруги были уверены, что им понравился дизайн как есть, но согласились повесить рисунки и вернуться к нам.

Через два дня пара позвонила и сообщила, что у них есть три изменения, основанные на просмотре рисунков во время использования шкафа. Например, они решили, что им нужна выдвижная вешалка для галстуков в передней части шкафа, а не сзади, после того, как поняли, что муж часто примеряет несколько галстуков, прежде чем выбрать один, и было бы меньше шагов, чтобы повесить их обратно, если они находятся ближе к фронту.

В конечном счете, развешивание 3D-проектов САПР привело к лучшему плавному шкафу и более счастливому клиенту.Наши чертежи в формате 3D CAD — это лишь одна из многих причин, по которой шкафы для жизни приезжают к вам домой для бесплатной индивидуальной консультации по организации дома. Мы выслушаем ваши потребности, а затем разработаем индивидуальное решение, которое вы можете увидеть заранее. Никаких сюрпризов, только отличные результаты.

Компания Closets For Life, расположенная в Миннеаполисе, штат Миннесота, занимается изготовлением шкафов на заказ и работает с клиентами из жилых помещений, а также с дизайнерами, строителями, ремонтниками и архитекторами, создавая инновационные решения для всех ваших организационных потребностей, включая системы организации гардеробных, гаражей и офисов, Кровати Мерфи и винные погреба.

Для получения бесплатной консультации на дому свяжитесь с Closets For Life по телефону 952-484-0416 или по электронной почте [email protected] Вы также можете посетить наш веб-сайт www.closetsforlife.com.

Шонесси Шварц
Шкафы для любителей жизни

картин в шкафу. «Вы нашли что-нибудь интересное… | by Bridgette Adu-Wadier

Photo by Joanna Kosinska on Unsplash

«Теперь ты нашел что-нибудь интересное?» — спросила Кэт свою сестру-близняшку Беатрис, вернувшуюся из парка в паре кварталов отсюда.

Беатрис показала Кэт обувную коробку, в которой они собирали диковинки и красивые вещи природы для своих рисунков. Пара камушков и сосновая шишка заменили привычные предметы, что автоматически вызвало интерес и творчество.

Они сели и стали изучать гальку и сосновые шишки, выискивая скрытую красоту в обыденности. Это был немалый подвиг для пары восьмилетних детей, которые все еще привыкли к мгновенному удовлетворению, но это сделало Кэт и Беатрис неразлучными.

Они оба испытывали дискомфорт от отсутствия друзей. На детской площадке они всегда были поглощены поиском вещей, которые можно было бы добавить к их иллюстрациям природы. Время от времени к ним присоединялись другие дети, но в конце концов они устали от них.

«Что ты вообще ищешь?» они бы спросили. Ответа не последовало, потому что ни Беатрис, ни Кэт не знали, что именно необходимо для завершения их поиска. Тайна казалась бесконечной, но они оба были полны решимости найти все необходимое, чтобы сделать свои работы более законченными.

Затем Кэт предложила подарить на день рождения домашнего кролика. Компания была бесценной вещью для маленьких детей, единственными товарищами по играм которых были цветные карандаши и кисти. Кролик, изображенный на их акварельных картинах, вдохнет жизнь в тишину и одиночество неживого.

«Что еще может быть очаровательнее маленького кролика?» — спросила она, не ожидая ответа. «Представьте возможности того, что мы могли бы создать!»

— Верно, — согласилась Беатрис. «Как нам убедить маму и папу?»

«Будь практичным, Кэт», — сказала мать девочки, когда услышала о просьбе дочери подарить подарок на день рождения.«Кролики — требовательные домашние животные. И я не могу позволить себе раскаяние покупателя в этом году. Может быть, еще один набор для рисования или хорошие гелевые ручки?

Но у 8-летней Кэт этого не было. Она умоляла и настаивала на своей идее.

Кэт, безжалостная женщина, не возражала против того, чтобы немного поэкспериментировать со своими навыками убеждения. За несколько дней до своего девятого дня рождения она и ее мать договорились разделить цену за кролика.

Взамен в течение следующих пяти лет не будет больше возмутительных вечеринок по случаю дня рождения или подарков.Что для близнецов означало больше никаких вечеринок по случаю дня рождения или подарков, и точка.

После обширных лекций и информации об уходе за кроликами был усыновлен Себастьян, мини-рекс.

Через несколько недель и несколько съеденных листов бумаги мир Кэт и Беатрис вращался вокруг Себастьяна. Они не жаловались, когда он порвал некоторые из их набросков мелками или потребовалось время, чтобы приучить их ходить в лоток. Для дрессировки он выполнял простые команды, и гладить его стало для них величайшей радостью.

Бывали дни, когда родители даже забывали, что кролик был в доме, потому что он жил в комнате девочек и редко выходил далеко за ее пределы. Всякий раз, когда его не кормили, не купали и не ухаживали, Себастьян с любопытством наблюдал, как Кэт и Беатрис практиковались в его набросках.

Как и любой художественный проект, над которым работали эти двое, каждая часть кролика требовала совершенствования, например, идеально точного изгиба и длины его ушей или корректировки пропорций остального тела.

И как только они удовлетворились наброском, они месяцами вырезали, рисовали, чертили, красили, лепили и раскрашивали копии Себастьяна, пока не смогли заставить его говорить с ними каким-то образом.

Для Себастьяна был не просто питомец.

Вскоре Кэт и Беатрис придумали то, что они сочли самой грандиозной идеей, которую они придумали за последние годы. Они начали графический роман о Себастьяне и его приключениях за пределами их дома, в этой альтернативной вселенной, где основные потребности, которые удерживали его в их комнате, не применимы.Было глупо и по-детски превращать кролика в мультфильм, но в этом и была вся прелесть.

Искусство было ничем иным, как раскрытием внутреннего ребенка внутри себя.

Комические истории всегда были родственными и очаровательными, каждая панель запечатлела детали и нюансы, которые помогли им получить множество художественных наград. Это делало их обоих такими счастливыми и полными новых идей. Эти дни были наполнены смехом и громкими дискуссиями, чего и следовало ожидать от детей на пике их детства.

Photo by Diana Macesanu on Unsplash

«Беатрис, не могла бы ты на секунду оторваться от домашнего задания по физике?» Кэт настаивала, пытаясь вырвать калькулятор из рук сестры.

Она отказалась от привлечения внимания Беатрис и продолжила, надеясь, что та слушает. — У меня есть еще одна идея насчет того, что может случиться с Себастьяном.

Но другая девушка не слушала и, может быть, никогда и не слушала. Кэт даже не могла видеть своего лица, потому что оно было всего в нескольких дюймах от ее карандаша, когда она яростно строчила ответы на домашние задания по математике.Беатрис снова была многозадачной, на этот раз с шестью заданиями по трем разным предметам. Каждый раз, когда Кэт видела, как она это делает, стопка книг рядом с ней росла, достигая пугающих высот.

Кэт перестала говорить и просто недоверчиво смотрела на нее. Она никогда не думала, что Беатрис станет учебной машиной. Всего за год до этого они подшучивали над всеми учениками, которые вкалывали ради системы образования, которые не имели никакой ценности в их жизни, кроме домашних заданий, оценок и контрольных.Две сестры закатывали глаза на тех, кто жаловался, если они получали что-то меньше, чем пятерка.

А теперь Беатрис тоже стала одной из них. Так что теперь Кэт больше не могла над ними смеяться. Она осталась с этой новой версией своей сестры, человеком, который жил под ее крышей и не спал до 2 часов ночи, не рисуя и не рисуя маслом, а учась. Эта девушка, которую она не узнала. Эта девушка, чья страсть к искусству начала угасать.

И этот, чье внимание было так трудно уловить.

Кэт организовала встречу в кафе, чтобы они могли генерировать идеи — что случалось гораздо реже, чем следовало бы. Она пришла пораньше, надеясь, вопреки всему, что застанет Беатрис, пока она говорит, делая наброски на полях своего блокнота.

Маленькая книжечка с идеями и каракулями была тем, что помогало им преодолевать недостаток вдохновения и идей.

Photo by Ricardo Viana on Unsplash

То, что пять лет назад начиналось как сорокастраничный графический роман, превратилось в серию из шести томов, которая так и не была завершена.

По крайней мере, для Кэт это далеко не конец. Беатрис решила просто остановить сериал там, где он был сейчас, и двигаться дальше.

Когда Беатрис сказала ей об этом, Кэт подумала, что она хотела перейти к другому проекту. Но на самом деле Беатрис имела в виду переход от искусства к реальности, к работе над тем, чтобы поступить в хороший колледж и сделать карьеру.

Разве это не их карьера? Кэт раздраженно промолчала. Будущее, которое она представляла вместе с сестрой, начало ускользать.

Теперь она посмотрела на нее через стол и продолжила. Она рассказала ей обо всех нерассказанных историях об акварельных ручках, которые они никогда не смогут опробовать. Появились новые персонажи, без которых сериал о Себастьяне был бы неполным.

Кэт рассказала Беатрис о Бонни, спасенном калифорнийском кролике, которого встречает Себастьен и в которого влюбляется. Она сказала, что вскоре у них появятся собственные крольчата. Ей было все равно, что это было нереально.

«Некоторые из них вымирают, потому что дикая местность оказалась для них слишком суровой.Бонни получает травму из-за почти смертельного опыта с хищником, который съел еще двух крольчат. Конечно, становится немного темно и мрачно, но я думаю, что это необходимо после шести томов беззаботных времен», — объяснила Кэт. «Это хорошая возможность для развития персонажа и конфликта, чтобы держать читателя на крючке, понимаете? Нам пришлось бы смешать много черных и коричневых красок, чтобы задать настроение».

Беатрис оторвалась от учебника и отложила маркер. Она слушала, прижав кулак к щеке.Кэт смотрела на ее лицо, когда в ней расцвела надежда. Разум Беатрис блуждал в том же месте, что и ее, — к мыслям о Себастьяне и о том, что он собирается делать дальше.

Она слушала! Кэт торжествующе подумала. Я знал, что она всегда была такой.

Беатрис схватила салфетку из автомата, который был сдвинут на край стола.

«Расскажи мне позже, Кэт. Я сделаю заметку и начну работать над некоторыми концепциями, когда у меня будет время». она сказала.Ее ручка делает быстрые движения по салфетке, которую потом сунули ей в карман.

С этими словами сердце Кэт упало, и она снова прибегла к молчанию.

Расскажи мне позже , так всегда говорила сейчас Беатрис. Когда у меня будет время.

Времени никогда больше не оставалось; все было потеряно в вакууме того, что могло бы быть.

Несколько минут она сидела, неловко наблюдая за работой сестры. Взгляд Кэт метался между лицом другой девушки и ее рукой, сжимавшей перо и все еще, к счастью, слегка испачканной чернилами.

Фото Амори Саласа на Unsplash

На губах Беатрис на секунду мелькнула улыбка, прежде чем исчезнуть. Удовлетворенность вдохновением.

Кэт наклонилась к ней, отбрасывая тень на ее рабочий лист. Она шептала ей новые идеи, торопясь. Девятилетняя Беатрис была всем, чего она хотела сейчас. Тот факт, что ребенок стал историей, заставил Кэт хотеть ее еще больше.

В этом зоомагазине, подальше от того места, где жили Себастьен и Бонни, должен был быть сюжет о жестоком обращении с животными.

Кэт бессвязно бормотала, сдерживаемые идеи выливались из нее со скоростью, с которой она их придумывала. «Другие кролики, пойманные в ловушку в этом зоомагазине, пытаются выбраться разными способами, и в конце концов один из них убегает и по пути находит Себастьяна. Затем они составляют этот план, чтобы помочь всем остальным вырваться из своих клеток, и ужасные люди, управляющие этим местом, теряют все эти деньги. Конечно, это не имеет значения, потому что Себастьян и все его друзья-кролики живут долго и счастливо…

Но она не сказала Беатрис, что Себастьяну на самом деле становилось все хуже с каждым днем.Его глаза потеряли яркость и вместо этого поникли. Он не ел пищу, которую она ему накормила, и у него серьезная диарея. Объятия и ласки, которые он любил раньше, теперь делали его неуверенным. Она беспокоилась. Осталось не так много времени, чтобы закончить рассказ и узнать, что он думает о ее работе.

Кэт нужно было подтверждение присутствия Себастьяна. Она не могла допустить, чтобы он тоже ускользнул.

Ничто никогда не будет прежним.

И Кэт нужно было все, чтобы вернуться к тому, что было раньше, и оставаться таким как можно дольше.

Возможно, она была ребячливой. Может быть, Беатрис была права, и им действительно нужно было оставить свои работы.

Кэт взглянула направо, и вот она — девятилетняя Беатрис, которая привыкла приклеиваться к каждому своему слову и работала вместе с ней до поздней ночи, капая акварелью на паркет.

Вам подойдет этот пастельно-зеленый цвет? Кэт почти услышала ее слова. Я знаю, ты ненавидишь все оттенки зеленого, но —

Внезапный шорох бумаги и молния отвлекли внимание Кэт.Беатрис собиралась, рано ушла делать домашнее задание со своей учебной группой.

«Я не могу здесь сосредоточиться, — сказала она. «Как насчет того, чтобы пропустить день и заняться кое-какими делами в библиотеке?»

На самом деле она просила разрешения уйти, как будто искренне ждала ее ответа.

Но ей не нужно спрашивать. Кэт знала, что она все равно уйдет.

Беатрис перекинула рюкзак через плечо.

«Увидимся за ужином».

Фото Даниила Чекалова

Нет, не будешь. Кэт подумала.

Вот и все. Беатрис ушла, как и несколько детей на детской площадке, которым она показалась скучной и которые не знали, что с ней еще делать много лет назад.

Кэт не осмелилась снова посмотреть направо. Она знала, что другая версия ее сестры тоже исчезла. Она сидела грустная, одна, и только ее ностальгия утешала ее.

Ей было грустно из-за всех картин, рисунков, набросков и пластилиновых скульптур, которые пылились в глубине шкафов и под кроватями.Она оплакивала потерю их заветного журнала идей и много-много черных салфеток с чернильными каракулями. Она мысленно вернула себе заглушенные идеи и подумала о том, чтобы пойти к Беатрис, чтобы рассказать ей о них.

Она заставила себя прекратить попытки и просто двигаться дальше, как сказала ей сестра.

И в то же время не могла.

Она посмотрела на ранее занятое место Беатрис и надеялась, что та хотя бы подумает о ней. Она надеялась, что Беатрис до сих пор помнит, что у них было раньше и какой замечательной командой они были.И еще были.

Кэт тихо вздохнула и вышла из кафе.

Она знала, что не может винить Беатрис. Потому что Кэт в конечном итоге увлеклась требованиями реального мира и взросления. Это был бы только вопрос времени, когда ее искусство станет далеким воспоминанием. Вскоре Себастьяна не стало.

Но прощание было не менее неприятным и горьким. Нельзя было измерить количество времени, которое потребовалось, чтобы сентиментальность угасла; он всегда будет там, в тени — как и все детские произведения искусства, которые были спрятаны много лет назад.

Что происходит в процессе проектирования индивидуального гардероба

Что особенного в индивидуальном дизайне шкафа? Просто обо всем. Вместо частей и деталей, которые почти работают, ваш шкаф становится эффективным чудом организации. The Closet Works помогла домовладельцам Филадельфии, Южного и Центрального Нью-Джерси создать более качественные и красивые шкафы, которые действительно работают. Что заставляет их работать, так это наш индивидуальный подход.

Вот что вы можете ожидать от личной консультации по дизайну.

Мы к вам

В Closet Works мы знаем, что идеальный индивидуальный дизайн шкафа начинается там, где он в конечном итоге будет установлен: в вашем доме. Вот почему мы приходим к вам, а не вы к нам. Один из наших высококвалифицированных профессиональных дизайнеров приедет к вам домой и будет работать один на один с вами, чтобы создать решение для хранения, которое не является стандартным.

Увидев ваше пространство воочию, мы лучше понимаем, что вы хотите, и варианты, которые может создать вся наша команда по проектированию, производству и установке, чтобы предоставить это.Консультация на дому также более комфортна и удобна.

The Closet Works действительно слушает

Когда придет ваш дизайнер, вам зададут много важных вопросов. Мы внимательно и внимательно прислушиваемся к тому, как вы отвечаете, потому что это единственный способ удовлетворить ваши потребности. Чем больше знает ваш дизайнер, тем лучше. Что вам нужно организовать, как вы хотите это сделать, какие типы компонентов для хранения вам нравятся и каков ваш уникальный стиль декора? Эти и другие вопросы — это то, что мы надеемся узнать в процессе проектирования вашего индивидуального шкафа.Это помогает нам создавать то, что вам действительно понравится.

Ваш дизайнер делает точные измерения

Часть процесса включает в себя снятие множества мерок для вашего нового индивидуального дизайна шкафа. Ваш дизайнер измерит каждую стену в шкафу или комнате и выяснит, могут ли быть какие-либо проблемы со стенами, которые не являются квадратными, имеют выпуклости и бугры, или схождение внутрь / схождение. Эти измерения имеют решающее значение для создания прочной основы для вашего готового дизайна.

Проект получает индивидуальный дизайн

После того, как мы узнаем ваши предпочтения и запишем все важные измерения, ваш индивидуальный гардероб начнет обретать форму. Используя программное обеспечение для проектирования, ваш дизайнер готовит чертежи, на которых показан готовый шкаф в целом и каждый из компонентов, которые в него входят.

Цифровые чертежи помогут вам визуализировать, как будет выглядеть ваш шкаф, а также позволят внести коррективы. То, что звучит великолепно в теории, может быть не тем, что вы действительно имели в виду.Мы работаем с вами до тех пор, пока не добьемся нужного результата. И вы можете сохранить чертежи, чтобы вы могли изучить их и поразмышлять над ними, прежде чем принимать решение.

The Closet Works занимается профессиональным проектированием шкафов по индивидуальному заказу, прецизионным изготовлением и наилучшей установкой. Мы не будем счастливы, пока ваш гардероб и весь опыт не превзойдут ваши ожидания.

Запишитесь на бесплатную консультацию по дизайну сегодня. Вы получите внимательное обслуживание, красивый дизайн и недорогой шкаф вашей мечты.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
