Ролики для трубогиба, чертежи бокового и центрального ролика с держателем.
Их в конструкции всего три, два боковых и один центральный.
Центральный – создает усилие на профиль (давит на него сверху) и одновременно протаскивает его вдоль двух боковых. Он вставляется в держатель, который соединен с поворотным винтом. Поворачивая винт вокруг своей оси, весь механизм опускается вниз и создает усилие, способное согнуть профиль.
Два боковых – установлены по бокам, на одинаковом расстоянии от центра винтового механизма. На них укладывается профиль. Расстояние между роликами можно менять, установив их в один из трех пазов расположенных на основании. Таким образом, можно подбирать нужный радиус изгиба заготовки (профиля).

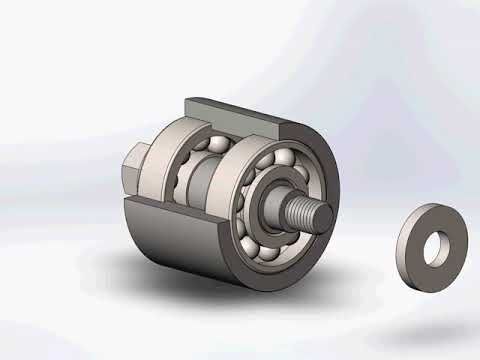

На рисунке, представлена конструкция бокового ролика в разрезе, где:
• вал (1)
• опорный боковой ролик (2) (материал для изготовления – сталь 45)
• подшипник роликовый радиальный с короткими цилиндрическими роликами
20 ГОСТ 11371-78 (4)ВАЛ
ОПОРНЫЙ БОКОВОЙ РОЛИК
Подшипники с небольшим усилием запрессовываются в боковой ролик с обеих сторон.
Справа:
Вместо стандартных шайб, можно установить специальные, которые будут служить упорами (направляющими) с обеих сторон для изгибаемого профиля. Под каждый размер профиля, можно изготовит свою пару направляющих шайб.
На рисунке, представлена конструкция ведущего центрального ролика в разрезе, где:
• вал-ролик (1) (материал для изготовления – сталь 45)
• подшипник роликовый радиальный с короткими цилиндрическими роликами
102206 ГОСТ 8328-75 (2)
ВАЛ-РОЛИК
На рисунке, представлена конструкция держателя ведущего центрального ролика в разрезе, где:
• правая опора подшипника (1)
• левая опора подшипника (2)
• соединительная пластина (3)
• фиксатор поворотного винта (4)
Подшипники с небольшим усилием запрессовываются в левую и правую опоры держателя.
Левая и правая опоры соединяются с пластиной фрезерованными пазами и фиксируются при помощи винтов М8. Фрезеровка пазов необходима для соблюдения соосности центров подшипников во время сборки.
Головки винтов М8, одновременно являются направляющим при движении механизма вверх и вниз.
ДЕРЖАТЕЛЬ ВАЛА-РОЛИКА
На рисунке, показана схема расположения всех деталей сборочной единицы
ВАЛ-РОЛИК С ДЕРЖАТЕЛЕМ
Как видим, чтобы изготовить ролики для трубогиба по чертежам, без механической обработки не обойтись.
В следующей статье продолжим знакомиться с чертежами самодельного трубогиба.
