Завитушки своими руками из металла: тугих, обратных и прочих, горячая и холодная обработка, изготовление из профтруб и других материалов, чертежи, размеры, видео

тугих, обратных и прочих, горячая и холодная обработка, изготовление из профтруб и других материалов, чертежи, размеры, видео

Кованая настенная вешалка, декорированная вензелями, кольцами, завитками, торсированными прутками, листьями. Фото Мир ковки 57

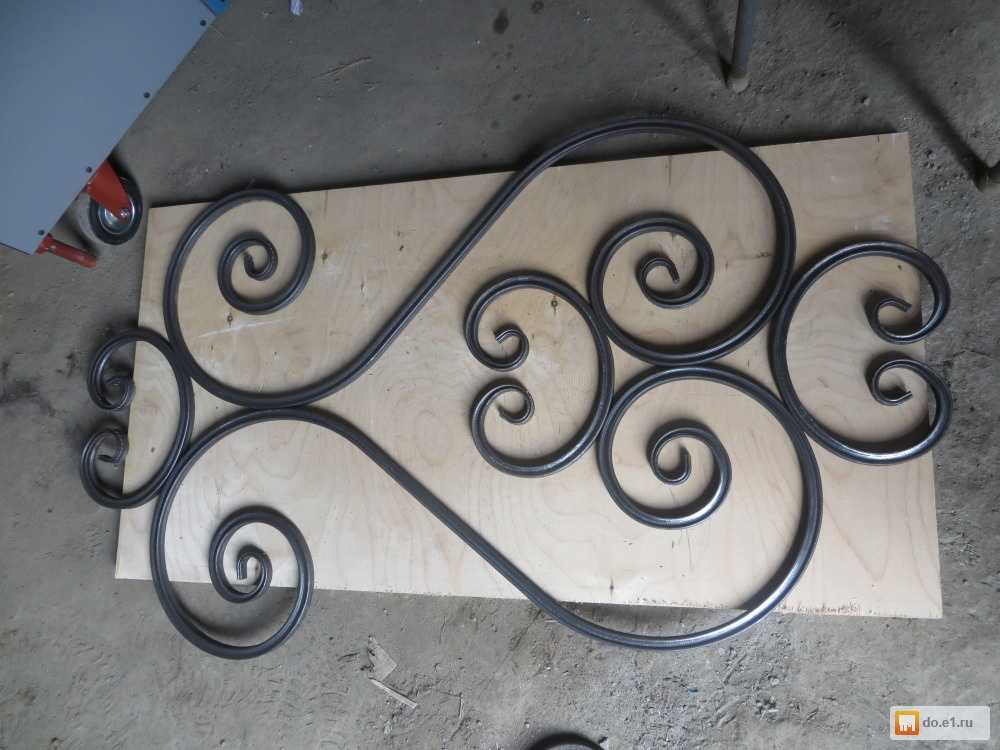

Кованые завитки представляют собой декоративные элементы различных конфигураций. Они используются при изготовлении орнаментов и узоров, которые подходят для украшения практически любых предметов и конструкций из металла. Разнообразие видов и размеров является не единственным достоинством данных деталей:

прочность;
стойкость к ударам, коррозии, ультрафиолетовым лучам, температурам;
привлекательный внешний вид;
простота ухода;
легкость сборки и крепления;
продолжительный срок службы.

Компании-производители предлагают широкий ассортимент кованых завитков. Альтернативой покупке готовых деталей является самостоятельное изготовление декоративных элементов.

Как сделать кованый завиток своими руками, видео изготовления, чертежи, расчеты, размеры, гибка

Будущим кузнецам, желающим попробовать собственные силы в обработке металла посредством ковки, рекомендуется начать оттачивать мастерство именно с изготовления кованых завитков.

Подробные инструкции о создании завитков разных форм представлены далее.

Необходимое оборудование, инструменты и приспособления для горячей (художественной) и холодной ковки: улитка, волна, наковальня и другие

В зависимости от выбранной технологии работы с металлом исполнителю потребуется различный набор оборудования и инструментов.

Горячая ковка подразумевает использование молотка (или молота) и наковальни.

Создание завитка на станке типа улитка.

Холодная ковка выполняется на специальном оборудовании: станок «волна» позволяет получать детали с волнообразными изгибами и менять их направление, «улитка» (кондуктор) предназначена для создания спиралевидных завитков. Возможно также применение шаблонов для изготовления завитков.

Некоторые исполнители также выполняют горячую и холодную ковку с помощью специальных шаблонов, лекал.

Смотрите также: раздел про станки для завитков, где их можно купить и про самодельные станки.

Необходимые материалы: профильная/профтруба, прутки, полоса

Кованые завитки могут

производится из металлических заготовок разных форм:

профильные трубы:
прутки с круглым и квадратным сечением;
полосы.

Важные вопросы: как рассчитать длину заготовки, как нарисовать и так далее

При выполнении гибки и ковки у исполнителей возникает большое количество технических вопросов.

Прорисовка завитка в натуральную величину, которая выполняется мелом или карандашом, упрощает изготовление элемента.

Подсчет размера металлической заготовки необходимо выполнить посредством сложения величин прямо- и криволинейных участков. Для этого исполнители нередко применяют обычную веревку или проволоку, которая прикладывается к изгибам. Полученная величина измеряется с помощью рулетки. Также используют инструмент курвиметр.

Другие важные нюансы рассмотрены в видеообзорах, представленных далее.

Как сделать тугой (крутой) завиток

Один из кончиков прутка с квадратным сечением нагревается и обрабатывается на станке.
Завиток делается на ребре наковальне с помощью молотка. Кончик заготовки слегка загибается и придавливается, подобная операция выполняется несколько раз. В результате у исполнителя получается тугой завиток.
Изгиб детали придается с помощью шаблона и ручной вилки.

Точка роста завитка с отверстием

Приспособление для завитков с отверстием делается на основе куска уголка.

Получается вот такое простое приспособление.

Видео

Обратный

Из полосы 40х4, длиной 50 см. выполняется кондуктор, позволяющий создавать завитки, волюты и спирали с обратным завитком.
Полоса гнется с помощью подкладной вилки, зафиксированной в тисках, а также ручной вилки. Таким образом, получается спираль, часть которой удаляется болгаркой.

Получившаяся деталь приваривается к листу металла небольшого размера.
Пруток квадратного сечения нагревается, кончик обрабатывается, получается завиток. Заготовке придается обратный изгиб с помощью изготовленного своими руками лекала.

Французский

Квадратный пруток нагревается, ее кончик слегка завивается на самодельном приспособлении.
Обработка заготовки продолжается вручную, с помощью наковальни и молота.
Изгиб детали с завитком выполняется на улитке.

Как выковать окончание завитков, запятых, волют и других элементов

Производители предлагают клиентам завитки с раскатанным и нераскатанным окончанием. Первая группа элементов обладает более изящным и ярким дизайном. Чаще всего детали имеют окончание в виде узора «гусиная лапка». Как сделать своими руками завиток в подобным окончанием вы увидите далее.

Завиток с окончание «гусиная лапка» делается с помощью штампа из каленой стали, на поверхности которого присутствуют неглубокие канавки.
Заготовка разогревается и помещается на штамп, окончание простукивается молотком. Таким образом исполнителю не потребуется специальный станок.

Как делать, согнуть бублик

Для изготовления лекала для кованых волют потребуется кусок швеллера; две петли, которые приваривается к швеллеру, одна из них с втулкой.

Для этого в швеллере посредством сварки выжигается отверстие, куда помещается петля, выполненная из трубы круглого сечения, обваривается.
С помощью подшипников, которые надеваются на нижние части петель в возможно изготавливать волюты разных размеров по ширине.

Как сделать запятую, какой диаметр выбрать

Пруток с сечением в 10 мм. нагревается, на конце заготовки делается глазок и закручивается. В результате аккуратных постукиваний молотка получается тугой завиток.
Заготовка придается изгиб, для этого используется ручная и подкладная вилки.

Ненужная часть заготовки удаляется, обрубается, второй конец обрабатывается, оттягивается.
В результате получается две запятые. Более подробно ролик описан на этой странице.

Ниже приводятся еще описания, перечень будет пополняться.

самодельные кондукторы, матрицы и другие инструменты, изготовление из профтруб и не только; гибка, сварка, сборка; видео

Кованая настенная вешалка-полка, украшенная листьями и завитками. Фото Царская Ковка

Кованые завитки являются универсальными декоративными элементами, применяющимися для дополнения дизайна разнообразных по форме изделий. Для изготовления деталей подобного типа используется механизированное оборудование, а также ручные инструменты и приспособления. Некоторое оснащение продается по достаточно высоким ценам. Но существует также возможность изготовления (сборки) оборудования своими руками.

Изготовление самодельных вертикальных устройств из металла, профтрубы и других материалов, видео
- Простое приспособления для ручной гибки из металлолома
  - Видео
- Приспособление для точек роста завитка с отверстием
  - Видео
- Как сделать улитку с электроприводом и без, для холодной ковки и гибки завитков, волют, запятых
- Ручные инструменты и приспособления для изготовления кованых завитков
  - Матрица
  - Кондуктор
Другое оборудование для ковки
Самодельные модели, изготовление, как сделать, размеры
Купить

Изготовление самодельных вертикальных устройств из металла, профтрубы и других материалов, видео

Производство станков любого типа своими руками представляет собой сложное дело. Изготовление составных частей устройства, а также сборку следует осуществлять внимательно. Корректность гарантирует качество изготовляемых элементов и предметов из металла.

Простое приспособления для ручной гибки из металлолома

Для изготовления использовались вот такие вот элементы из металлолома.

Получилось вот такое вот приспособление.

Видео

Приспособление для точек роста завитка с отверстием

Видео

Как сделать улитку с электроприводом и без, для холодной ковки и гибки завитков, волют, запятых

Стол выполняется из стали, к нему с нижней части приваривается труба, к которой в свою очередь крепится подвижный рычаг, как у щепокола, сделанный из профильной трубы 45х25, толщина стенок — 1,5 мм.
Данная часть станка крепится к ножкам, опорам.
К рычагу крепится дополнительная регулируемая часть, дополнительно усиленная угольником.
В ровной поверхности, где предварительно сделаны отверстия, крепятся оправки (кондукторы), выполненные из квадратного прутка с сечением в 10 мм. и полосы.
Изготовление оправок осуществляется по рисунку.
Несколько отверстий позволяют располагать оправки разным образом, что позволяет гнуть элементы разных конфигураций и размера.
Мастер демонстрирует процесс изготовления элементов.

Ручные инструменты и приспособления для изготовления кованых завитков

Изготовление ручных инструментов требует меньших затрат времени и расходных материалов. Подобные приспособления имеют более простое строение.

Матрица

Для изготовления приспособления потребуется кусок швеллера длиной 25 см.: покупная или выточенная самостоятельно петля с диаметром 22 м. с втулкой из двух видов труб и элемента сложной формы, а также еще одной петли.
Лекало подобного типа позволяет производить волюты разных размеров.

Кондуктор

Для изготовления кондуктора потребуется полоса длиной 60 см. и шириной — 4 см.; кусок жести 16 на 16 см., толщина — 3 мм.; кусок угольника; небольшие вырезанные из рессоры элементы с закругленными углами и снятыми фасками. Из малых деталей сваривается деталь с углом в 90 градусов, для крепления заготовок при гибке.
На полосе прорисовывается наклонная линия, часть заготовки позже будет удаляться.
Полоса слегка гнется, к ней приваривается малый угольник, после этого гибка продолжается.
Спираль крепится к основанию, к куску жести.
Кондуктор фиксируется в тисках, лишняя часть обрезается болгаркой.
С нижней части основания приваривается угольник, обеспечивающий крепление изделия в тисках.

Про то, как ковать и гнуть завитки своими руками, смотрите тут.

Другое оборудование для ковки

Весь перечень оснащения для холодной ковки следует разделять на четыре отдельные категории, критерием для классификации выступает уровень автоматизации.

Универсальное оборудование представляет собой автоматические или в некоторых случаях ручные установки, позволяющие обрабатывать заготовки с разным сечением. Такие многофункциональные машины служат заменой целому набору ручных устройств, использующихся для гибки профильных труб, квадратных и круглых прутков. Важным достоинством подобных машин является возможность выпуска различных по форме элементов.

Станок для ковки Ажур-1М. Фото КовкаПРО

Станки для холодной ковки предназначены для облегчения ручного труда. В перечень устройств кроме улитки входят гнутик, волна, твистер, глобус. Каждый агрегат предназначен для изготовления определенного вида элементов. Рычажное (ручное) управление позволяет снизить трудозатраты, но не исключить их совсем. Ручные станки применяются мастерами, которые занимаются ковкой в качестве хобби, так как производительность данных устройств не слишком высока. Для улучшения технических характеристик необходимо оснастить агрегат электродвигателем.

Станок для холодной ковки типа Волна

Инструменты представляют собой простые предметы, ковка выполняется вручную, посредством применения силы. К инструментам относятся тяжелый молоток (кувалда), клещи, вилки.

Вилка кузнечная

Приспособления являются более сложными предметами, представляют собой механизмы, к которым относятся кондуктор, шаблоны, лекала, оправки.

Самодельные модели, изготовление, как сделать, размеры

Кроме устройства типа улитка возможно также изготовить самостоятельно и другие станки для холодной ковки: фонарик, волна и прочие, в том числе и электрические. Приспособления в большинстве случаев делают своими руками (!самостоятельному устройству контура заземления посвящена отдельная статья). Самодельные модели разных видов и размеров позволяют осуществлять процесс холодной ковки своими руками и выпускать элементы необходимых конфигураций.

Купить

Исполнители, не уверенные в собственных навыках, имеют возможность приобрести станки для ковки заводского производства. Предприятия предлагают широкий выбор моделей ручных устройств: улитки, волны, фонарики, твистеры, прессы, гнутики, а также универсального оснащения.
