Как залить ленточный фундамент своими руками без опыта? (пошаговая инструкция)

Ленточный фундамент зарекомендовал себя как надежная и долговечная основа для любого вида построек. Благодаря своей универсальности и относительно невысокой цене данный вид фундамента нашел широкое применение в строительной отрасли. Имея в арсенале элементарные знания в строительстве, набор необходимого инструмента, технические средства и большое желание можно запросто воплотить в реальность идею возведения ленточного фундамента своими руками. О том, как залить ленточный фундамент своими руками без опыта и правильно организовать работу, вы узнаете из нашей пошаговой инструкции.

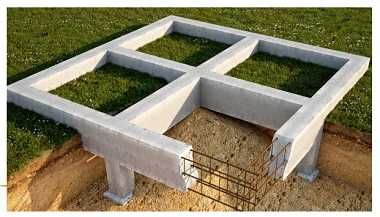

Виды ленточного фундамента


Перед тем, как приступать к подготовительным работам, следует решить для себя, какой вид ленточного фундамента вы предпочитаете видеть в качестве основы вашей будущей постройки. Различают два вида ленточного фундамента:

  • Мелкозаглубленный;
  • Заглубленный.

Первый вид ленточного фундамента подойдет для тех, кто хочет сэкономить свое время и финансовые средства. Обустройство мелкозаглубленного фундамента не требует траншей большой глубины. Он является прекрасным решением для постройки зданий небольшой площади. Специалисты рекомендуют отдавать предпочтение мелкозаглубленному ленточному фундаменту при постройке таких сооружений, как:

  • Деревянные дома;
  • Одно или двухэтажные здания из пенобетонных или газобетонных блоков;
  • Каркасных зданий по канадской технологии строительства;
  • Монолитных сооружений с несъемной опалубкой;
  • Малогабаритные каменные постройки.

Глубина такого вида фундамента не превышает 50 см.

Заглубленный ленточный фундамент подойдет для построек с тяжелыми стенами, покрытием из бетона и подземным гаражом или подвальным помещением. При выборе такого вида фундамента необходимо правильно рассчитать его глубину. Для этого достаточно определить уровень промерзания грунта и отнять от этого значения 30 см.

Подготовительные работы

На данном этапе необходимо составить детальный план последующих работ, завести все строительные материалы на площадку и разместить их неподалеку от места проведения работ. Также следует провести расчеты необходимых материалов, а также размеров. В этом случае вам на помощь придут специализированные онлайн калькуляторы.

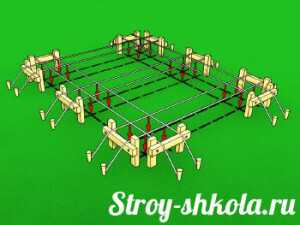

Разметка



Наверное, самый важный этап возведения любого вида фундамента – это разметка земельного участка. Перед ее началом необходимо очистить всю поверхность в районе будущего фундамента от мусора и срезать верхний слой почвы на глубину 15-20 см, что поможет избежать биологических процессов разложения органики. После обустройства строительной площадки можно приступать непосредственно к разметке. Для этого:

  1. Колышком, в роли которого может играть кусок арматуры, отмечают расположение первого угла;
  2. От него с помощью верки и отвеса отметить положение второго и третьего угла;
  3. От второго и третьего угла также протягивают бечевку и определяют четвертый угол;
  4. Замерив диагонали и удостоверившись, что углы поставлены правильно, между колышками натягивают веревку;
  5. Отступив от полученной разметки внутрь расстояние, равное толщине будущего фундамента, размечают внутренний контур.

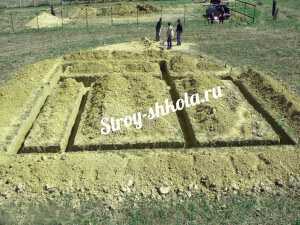

Покончив с разметкой, приступаем к рытью траншеи. Для этого выбираем самую низшую точку нашей разметки и от нее отсчитываем остальную глубину, пользуясь при этом строительным уровнем. Для небольшого здания будет достаточно глубины в 40 см, и для выкапывания траншеи хватит одной лишь лопаты, хотя, вы можете запросто воспользоваться услугами экскаватора.

Познавательное видео о разметке:

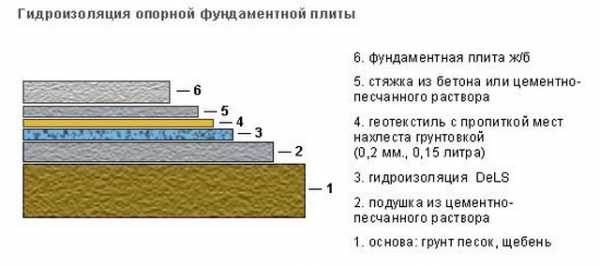

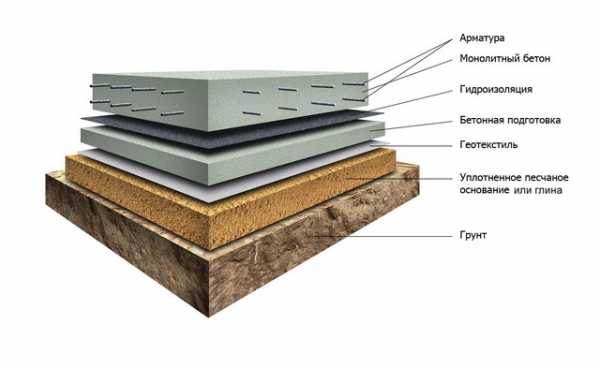

Подушка и гидроизоляционный слой фундамента


Итак, траншея вырыта, и следующим шагом будет улаживание песчаной подушки с примесью гравия. Засыпают такую подушку слоями, каждый из которых поливают и утрамбовывают. По стандартам толщина всего слоя должна быть не менее 15 см. В качестве защитного слоя на подушку улаживают гидроизоляционную пленку. Альтернативой может служить и черновой бетонный раствор, однако в таком случае придется ждать неделю, пока он не застынет.

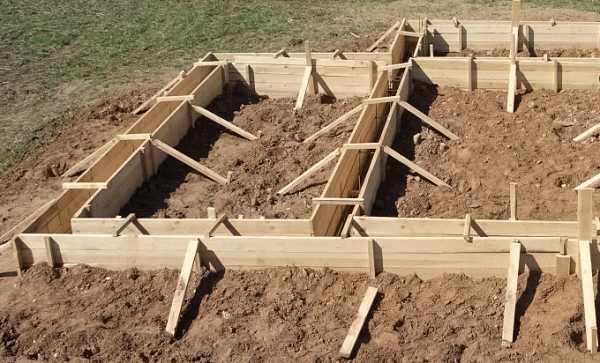

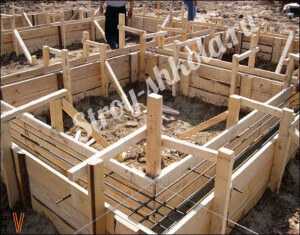

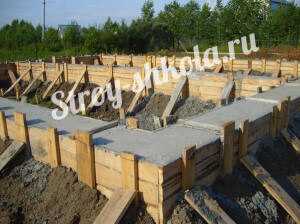

Монтаж опалубки

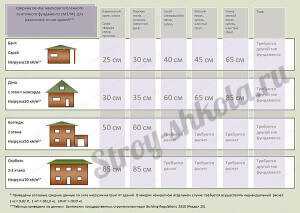

Размеры опалубки для фундамент

Материалом опалубки могут служить струганные доски, шифер, влагоустойчивая фанера и ориентированно-стружечная плита (ОСБ/OSB). Устанавливается опалубка вертикально на высоту 30 см, что позволит в дальнейшем обустроить цоколь. Чтобы в дальнейшем завести канализационную трубу и водопровод в опалубку укладывают асбестобетонные трубы. Если вы хотите, чтобы материал опалубки можно было использовать после окончания заливки фундамента, положите между опалубкой и бетоном полиэтиленовую пленку. Демонтаж опалубки производится по истечению 6 дней после заливки бетона.

Укладка арматуры


Арматура для укладки в траншею с сечением 1-1.2 см скрепляется специальной вязальной проволокой так, чтобы образовались ячейки со сторонами от 30 до 40 см. Использовать сварку для скрепления арматуры не желательно, так как в дальнейшем может образоваться коррозия в местах сцепки. Оптимальный отступ арматуры от краев опалубки равен 50 мм. Такое размещение является самым эффективным в монолите. Вместо стальной арматуры можно применять стеклопластиковую, но ее характеристики должны быть эквивалентными.

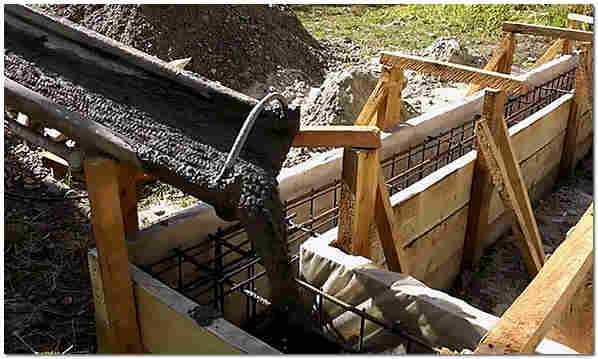

Заливка бетоном


Бетонный раствор заливается постепенно и слоями по 15 см с высоты не более 1.5 метра. Каждый слой трамбуется деревянной трамбовкой или глубинным вибратором, что повышает общую плотность.

Бетон для фундамента можно купить или сделать самому. В последнем случае пропорция цемента, щебня и песка равна 1:3:5. Если работы проводятся при температуре ниже 00С, то применяют подогреватель бетона, а в раствор добавляют хлористый калий или поваренную соль.

Окончание работ


Залив бетон его накрывают пленкой и оставляют минимум на 2 недели, за которые он наберет прочность. Если работы проходят в жаркую погоду застывающий бетон поливают иногда водой, чтобы цемент не прекращал набирать прочность и не превратился в пыль. Возводить стены строения на ленточный фундамент, сделанный своими руками, можно только после окончательного созревания бетона.


stroimtovarishi.ru

Пошаговая инструкция по заливке ленточного фундамента своими руками

Ленточный фундамент является наиболее простой и быстрой в возведении конструкцией, поэтому он часто используется при строительстве частных загородных домов любых типов. Простота конструкции позволяет производить заливку ленточного фундамента своими руками человеку, который не является профессиональным строителем. Чтобы полностью понять процесс заливки и сделать это самостоятельно мы подготовили для вас пошаговую инструкцию с фотографиями и видеоматериалами конкретных этапов.

Разметка участка под фундамент

Размечаем участок под заливку, вставляя колья с натянутой ниткой по углам. Обязательно замеряем и сверяем длину диагоналей (в случае квадратного или прямоугольного строения). Если длины диагоналей не равны, следовательно одна из сторон уведена в сторону, необходимо скорректировать вставленные колья.

Размечаем полосы вдоль проложенных ниток, ширина траншеи должна быть чуть больше, чем ширина стен будущего дома.  Глубина траншеи под ленточный фундамент должна быть больше, чем глубина промерзания грунта, здесь играет роль геологическое исследование перед выбором проекта. У кого-то глубина промерзания 80 см, а у кого-то 150 см. Снять такой слой грунта задача не из легких, поэтому эффективнее будет заказать экскаватор, процесс не дешевый, зато вы очень сильно сэкономите свое личное время.

Подготавливаем «подушку»

«Подушка» — слои, укладываемые в траншею перед заливкой цементным раствором. Первый слой состоит из песка, высотой 200-300 мм. Далее засыпаем щебень в районе 100 мм. Подушку необходимо уплотнить, для этого идеально подойдет виброплита.

Стоит сказать, что при заливке ленточного фундамента своими руками не у всех есть возможность воспользоваться виброплитой по разным причинам: высокая цена или бывает, что виброплита просто не влезает по ширине в выкопанную траншею. В этом случае можно воспользоваться самодельными средствами, например, воспользоваться брусом, высотой примерно чуть выше пояса и прибить к нему своеобразную рукоятку, для этого можно воспользоваться остатком черенка или брусом 50х50 со скругленными ребрами.

Изготовление опалубки

Опалубка сколачивается из досок, чем ровнее они будут, тем лучше. Необходимо сделать щиты из досок и скрепить их между собой, высота щитов должна превышать уровень грунта на 40-60 см. Щиты скрепляются досками между собой с внешней стороны опалубки, внутренняя сторона должна оставаться ровной. Все щиты необходимо соединить между собой.

Армирование фундамента

На первом этапе устанавливаются вертикальные прутья арматуры по углам, а также вдоль стены. Они должны располагаться на одной линии и быть чуть меньше края опалубки приблизительно на 5 мм. После того, как вертикальные прутья установлены, переходим к монтированию горизонтальных.

Скреплять арматуру можно двумя способами:

  • вязать;
  • варить (данный способ рекомендуется применять только профессионалам).

Более подробно о том, как правильно вязать арматуру для ленточного фундамента.

Вентиляция фундамента

Для того, чтобы обеспечить вентиляцию пространства под домом, необходимо кусок трубы, набитый песком или чем-то другим, что можно легко вытащить из трубы, привязать к верхним горизонтальным прутьям арматуры. На  стену в 6 метров желательно делать 2-3 таких вентиляционных отверстия.

Заливка раствором

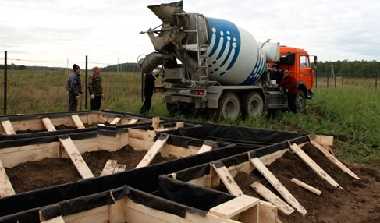

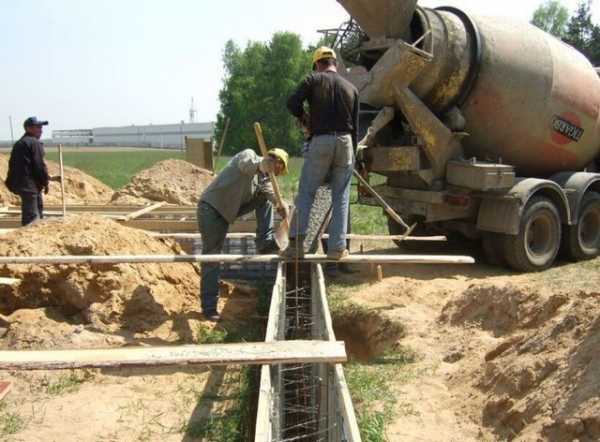

Заливать фундамент можно как с помощью техники (миксеры с бетоном), а также размешав раствор своими руками. Первый способ предпочтительней, поскольку заливку лучше проводить за один этап, а самостоятельно большой объем на весь фундамент у вас замешать скорее всего не получится.

В случае работы миксера, вам необходимо следить за процессом (а именно за тем, чтобы не расперло опалубку, чтобы бетон распределялся равномерно), а также необходимо утрамбовывать бетон, чтобы не оставлять воздушных пространств в фундаменте (это можно делать лопатой).

Если же вы решились заливать фундамент без специальной техники, то сначала вам нужно будет замешать бетонный раствор в соотношении 1 часть цемента к 3 частям ПГС (песчано-гравийная смесь), добавить щебня и воды.

ПРИМЕР. Замешиваем стандартную ручную бетономешалку (все действия описаны в последовательности выполнения):

  1. 3/4 20 литрового ведра воды;
  2. 2 совковых лопаты щебня;
  3. 5 совковых лопат цемента марки  М400;
  4. 12 лопат ПГС.

За смесью надо постоянно наблюдать, песок закидывать постепенно, чтобы раствор успевал размешиваться, иначе будет сухим и скатываться в камки, придется добавлять воды, что в свою очередь разжижает раствор.

Минус заливки самостоятельно в том, что пока вы готовите новый раствор и заливаете следующий участок, один из первых слоев успевает схватится, из-за этого могут возникать трещины в местах наложения таких слоев.

Видео: заливка ленточного фундамента

Надеемся данная пошаговая инструкция по ленточному фундаменту своими руками была вам полезна. Удачи в самостоятельной заливке фундамента!

Похожие материалы

stroitelnyj-portal.ru

Ленточный фундамент своими руками — инструкция + Фотографии

Ленточный фундамент чаще всего используют в частной застройке при возведении коттеджей, гаражей, бань. Он обходится дешевле фундамента сплошной конструкции, при этом функциональнее, чем фундамент свайного типа, и идеально подходит для строений с используемым подвалом.

Ленточный фундамент своими руками

Необходимые материалы

Заливной ленточный фундамент выполняют из бетона марки 200. Его можно заказать или приготовить самостоятельно. Учтите, что это весьма трудоемкая работа, и фундамент, залитый небольшими порциями, будет неоднородным. Состав бетона для заливки фундамента: цемент, крупнозернистый песок, гравий в соотношении 1:2:2,5.

Кроме бетона для фундамента понадобятся:

  • Струганая доска толщиной 20 мм для опалубки;
  • Стальной пруток 8-12 мм и проволока для армирования фундамента;
  • Речной песок для песчаной подушки.

Подготовительные работы

Перед тем, как правильно залить ленточный фундамент, необходимо заказать в проектно-строительной фирме геодезическое исследование участка на предмет определения типа грунта и глубины промерзания его в зимние месяцы, а также глубины залегания грунтовых вод. После исследования фирма произведет расчеты и выполнит проект устройства фундамента. Для постройки коттеджа эти работы выполнять самостоятельно не рекомендуется, расчет фундамента под небольшой дом, баню или гараж можно произвести самостоятельно с учетом рекомендаций  СНиП II-Б.1-62 или воспользоваться таблицей.

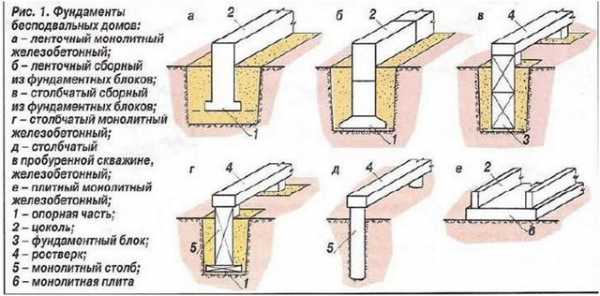

Фундамент для построек различных типов

Разметка участка

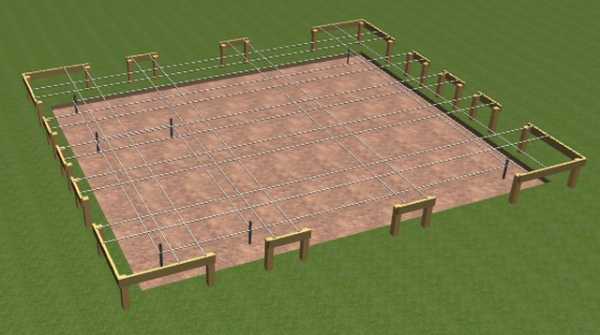

Разметка – важнейший этап устройства фундамента. Перед началом разметки площадку необходимо очистить от мусора и посторонних предметов, а также срезать грунт на глубину 15 см, чтобы избежать биологических процессов разложения внутри подвала здания.

Технология разметки:

  1. Определяют оси здания и расположение первого угла. Устанавливают колышек, используя отвес. В качестве колышка можно использовать обрезки арматуры.
  2. Натягивают от первого колышка бечевку, образуя перпендикуляр, и на проектном расстоянии размечают второй и третий угол, устанавливают колышки.
  3. От второго и третьего угла натягивают бечевку в сторону четвертого, выставляют угол по угольнику, ставят колышек.
  4. У полученного прямоугольника, обрисовывающего внешний контур здания, проверяют диагонали. Если все углы построены верно, диагонали должны быть равны.
  5. Аналогичным способом размечают внутренний контур фундамента, а также контуры фундамента под отдельные его элементы: несущие стены, крыльцо, террасу, опоры под колонны.
  6. Для выравнивания разметки по горизонтали устанавливают на нужной высоте деревянные планки, через которые натягивается бечевка.

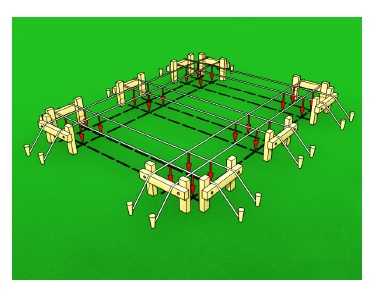

Разметка участка

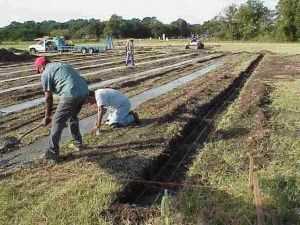

Земельные работы

Для заливки фундамента нужно подготовить траншею с глубиной, указанной в проекте. Начинать рыть траншею нужно с самого низкого угла, чтобы глубина котлована не оказалась меньше расчетной. Стенки траншеи нужно по возможности выполнять вертикальными, если грунт осыпается – можно установить временные подпорки. Дно траншеи необходимо выравнивать и периодически проверять по уровню отсутствие уклона.

В готовую траншею насыпают слой речного песка, образуя подушку не менее 15 см. Она необходима для перераспределения нагрузки на фундамент, особенно в пучинистых грунтах. Песок засыпаю послойно, каждый слой проливают водой и утрамбовывают.

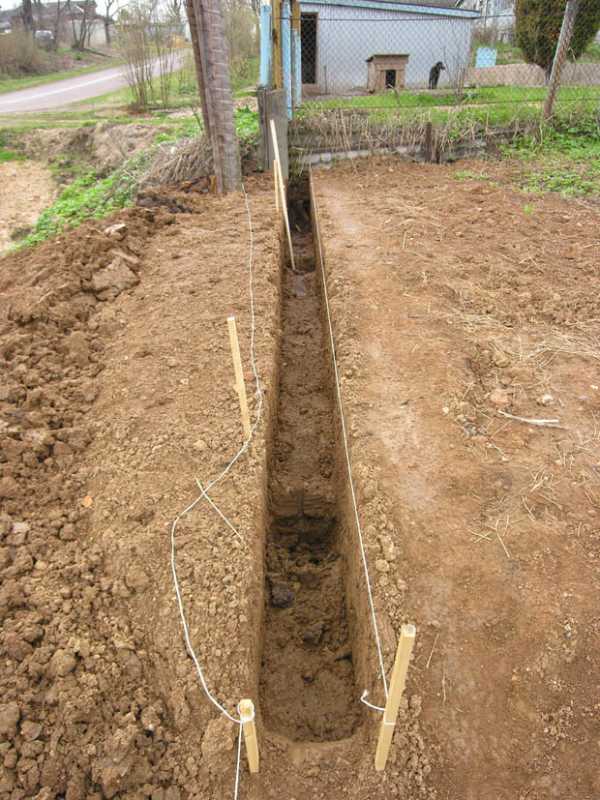

Земельные работы при укладке ленточного фундамента

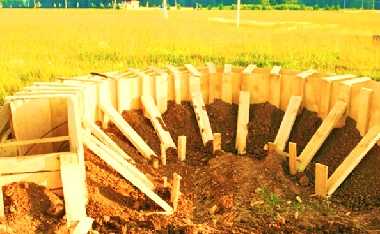

Установка опалубки

Опалубку выполняют по контуру, размеченному с помощью бечевки.

  1. Устанавливают угловые опоры из бруска 50 мм. Еще раз проверяют диагонали фундамента.
  2. Из обрезной доски собирают опалубку, крепя доски между собой с помощью брусков или металлического уголка и саморезов. Шляпки саморезов должны оставаться внутри опалубки, а бруски и уголки – снаружи.
  3. С внешней стороны устанавливают подпорки, чтобы избежать деформации опалубки при заливке бетона.
  4. Высота опалубки над поверхностью земли должна быть такой, чтобы обеспечивать высоту фундамента не менее 30 см.
  5. Внутри фундамента обозначают уровень, по которому производят заливку бетона.

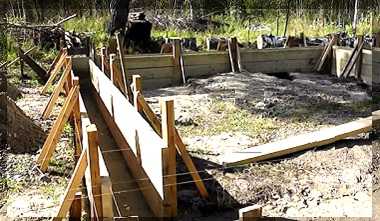

Укладка опалубки для ленточного фундамента

Укладка арматуры

В качестве арматуры используют металлический прутов с диаметром 8-12 мм, нарезанный на отрезки нужной длины и уложенный вдоль и поперек оси фундамента, а при глубине фундамента более 0,4 метра – еще и вертикально. Арматуру крепят к стенкам опалубки и скрепляют между собой с помощью стальной проволоки. Сварку использовать не рекомендуется из-за уменьшения коррозионной стойкости металла в местах сварки и уменьшения его прочности при изгибе.

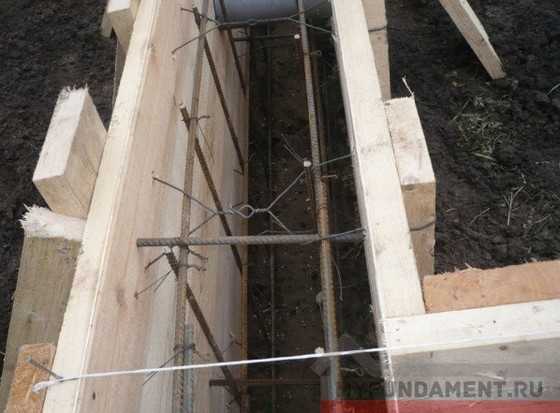

На фотографии изображен процесс укладки опалубки в арматуру

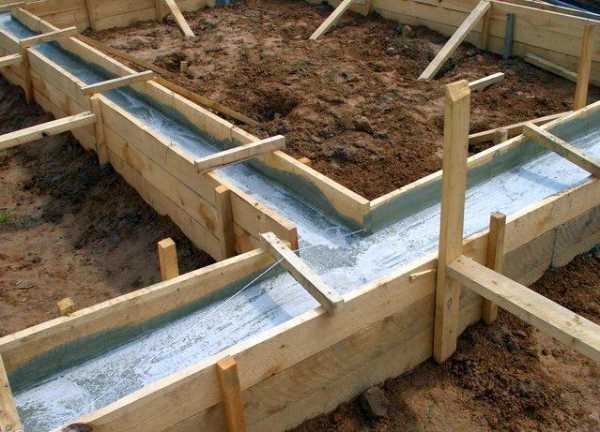

Заливка фундамента

Заливку бетоном производят одномоментно в случае заказа готового бетона или послойно, если бетон готовят самостоятельно.

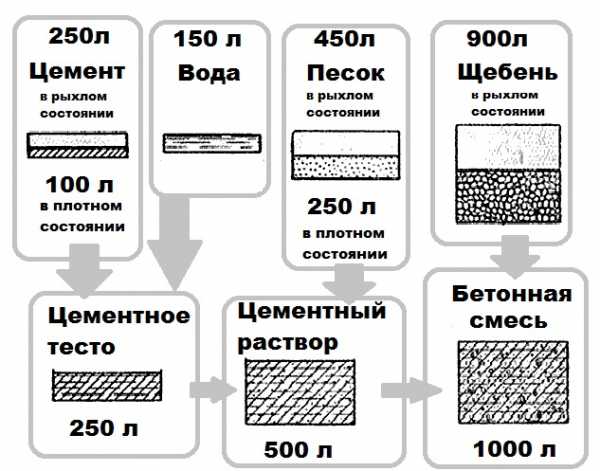

  1. Подготовка бетона: цемент смешивают с просеянным речным песком в соотношении 1:2 – 1:2,5 и разводят водой до консистенции жидкой сметаны, после чего заливают им подготовленный щебень. Щебня берут столько же, сколько песка. Перемешивают так, чтобы весь щебень оказался смоченным раствором.
  2. Заливают бетона в подготовленную опалубку. Для лучшего заполнения протыкают бетон в нескольких местах металлическим прутом и уплотняют деревянным бруском, удаляя остатки воздуха из пустот. Можно использовать для этих целей перфоратор со специальной насадкой или строительный миксер.
  3. Заливают бетон до уровня, обозначенного на опалубке. При этом простукивают опалубку с внешней стороны для лучшей осадки бетона.
  4. Верхний слой выравнивают правилом или мастерком.
  5. Посыпают зеркало бетона сухим просеянным цементом, можно делать это через сито. Этот прием позволит быстрее схватиться верхнему слою бетона, предотвратит его размывание или растрескивание.
  6. Накрывают бетон мешковиной или укрывным материалом и оставляют для созревания на 3-4 недели. В сухую погоду нужно смачивать верхний слой бетона для предотвращения его пересыхания.

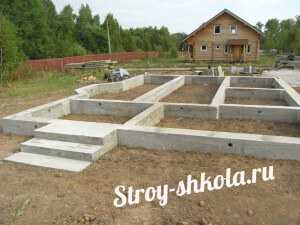

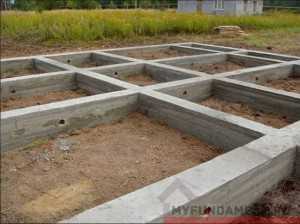

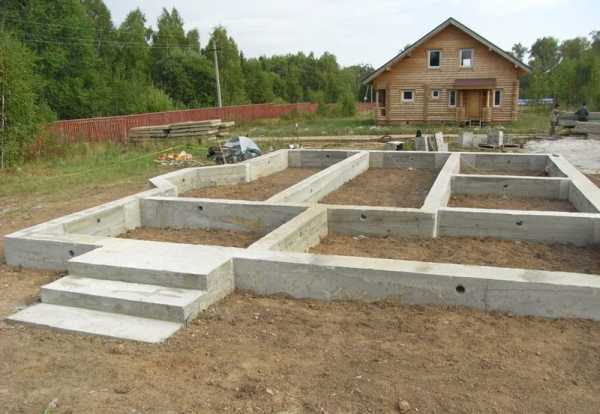

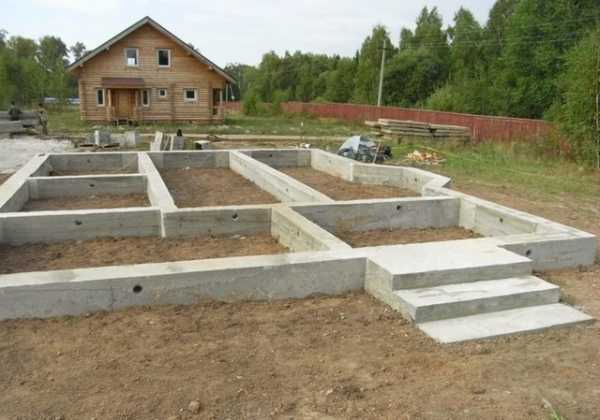

Залитый фундамент — конструкция готова!

Приступать к возведению стен можно только после полного созревания бетона. После снятия опалубки необходимо выполнить гидроизоляцию фундамента для повышения срока его службы и тепло- и влагоизоляционных характеристик.

Также обязательно почитайте про : столбчатый фундамент с ростверком, а также вам следующим вашим шагом будет нижняя обвязка каркасного дома.

stroyvopros.net

Ленточный фундамент своими руками: мелкозаглубленный, монолитный, сборный

Ленточный фундамент наиболее часто является определяющим выбором в частном строительстве. Его возведение не является сложным, может выполняться без найма бригады профессиональных строителей. Этот тип фундамента отличается надежностью, особенно для тяжелых фасадов. Он позволяет устроить подвал, защитить его от грунтовых вод, сырости, плесени. Основной материал фундамента — железобетон — заливается непрерывной стеной под периметром дома и всеми несущими стенами.

Ленточный фундамент используется в качестве основания на сложных грунтах, неоднородных по своей плотности. Глубина и ширина фундамента, количество, толщина арматуры зависят от массы строения. Если грунт отличается устойчивостью, а объект — небольшим весом, основание не требует рытья глубоких траншей. В этом случае расход материалов выгодно уменьшается, устроить мелкозаглубленное ленточное основание можно в течение короткого времени. Такой тип основания подходит для строительства гаража, деревянного дома, бани, хозпостроек.

Все работы начинают после составления проекта на дом. Эту работу должен выполнить проектировщик, так как допущение ошибок исключается. В проекте обозначаются параметры фундамента, на основании которых рассчитывается количество строительных материалов. Для возведения основания потребуются:

  • песок,
  • арматура,
  • цемент,
  • вязальная проволока,
  • инструменты для вязки проволоки,
  • рулонный гидроизоляционный материал.

Рытье траншей. Устройство песчаной подушки

Сначала на участке делают разметку, соответствующую расположению фасада и несущих стен. Для этого применяют веревку, которая закрепляется при помощи колышков, вбиваемых в землю. Обозначается ширина стены, то есть параллельно натягивают вторую веревку. Для устойчивости строения ширину фундамента делают на 10 см больше проектной ширины стен, которая не может быть менее 40 см.

Далее по разметке роют траншеи. Для этого используют лопаты, отбойник или экскаватор. Глубина мелкозаглубленного фундамента составляет 40-60 см, заглубленного 60-80 см. Обязательно учитывают глубину промерзания грунта, при этом подошву фундамента располагают ниже этой отметки на 20 см. Песок насыпают слоями толщиной 15 см, каждый из них поливают водой из шланга. Это требуется для его утрамбовывания, при этом важно проводить увлажнение правильно. Лишняя влага так же недопустима, как и недостаточное.

Опалубка

На боковых сторонах траншей закрепляют гидроизоляционный рулонный материал, например, пергамин. Почему желательно применять именно его? Он позволяет легко демонтировать опалубку после застывания раствора, без нарушения ее целостности, повреждения гидроизоляции. Опалубка устраивается из досок толщиной 50 мм, одну сторону которых стругают до получения гладкой поверхности. Во время монтажа она должна быть повернута к центру траншеи.

Доски располагают строго вертикально, они должны превышать уровень земли на 30 см и более. Эта величина обозначает высоту цокольного этажа и соответствует указанной в проекте. Готовую конструкцию заполняют арматурой и бетонным раствором. Таким способом устраивается монолитный ленточный фундамент, который отличается от сборного именно сплошной заливкой бетона. Для частного строительства он является оптимальным по качеству и надежности.

Сборный ленточный фундамент отличается малым временем возведения, так как для него используют фундаментные плиты или блоки.

Армирование

Важным этапом строительства основания является армирование. Оно влияет на качество основания и устойчивость будущего строения. Расчет сечения арматуры нужно основывать на массе объекта, но диаметр прутьев не должен быть меньше 10 мм и более 16 мм.

Количество арматуры в 1 тонне:

  • диаметр 10 мм — 1620 м,
  • диаметр 12 мм — 1126 м,
  • диаметр 14 мм — 826 м,
  • диаметр 16 мм — 633 м.

Можно подсчитать требуемый тоннаж арматуры, зная ее длину. Армирование проводится двумя поясами в 4 прутка. Продольные прутки располагают на расстоянии 5 см от края фундамента снизу и сверху. Между поперечными прутками соблюдается расстояние 25 см. Места пересечения арматуры следует закрепить, выполнить это можно двумя способами:

  • сваркой,
  • вязальной проволокой.

Крепление прутьев сваркой имеет серьезные минусы. Этот метод требует немалых трудовых затрат и может нарушить целостность арматуры и всего фундамента. Это происходит за счет снижения устойчивости стержней, так как сварка снижает их прочностные характеристики высокой температурой. Одновременно с этим повышается жесткость конструкции, так как соединения закрепляются неподвижно. Разрушиться они могут в процессе заполнения траншей бетоном, например, во время работы вибратора.

Надежный способ крепления каркаса из арматуры — вязка проволокой. Для выполнения таких работ можно применить любой инструмент из имеющихся под рукой или профессиональный:

  • пассатижи,
  • специальные крюки,
  • пистолет для вязки проволоки.

Пассатижами или крюками работа выполняется вручную, поэтому она требует много времени и физических сил. Значительно упрощает и ускоряет процесс применение автоматического пистолета. Одновременно с этим повышается качество вязки, так как она происходит непрерывно в течение определенного момента времени. Механизм пистолета работает от аккумулятора, скорость соединения не превышает 2-х секунд.

Заливка бетоном

Строительный раствор изготавливают из смеси цемента и песка 1:3. Цемент марки М500 считается оптимальным для заливки фундаментов ленточного типа. Смесь можно приготовить на стройплощадке в бетономешалке или доставить уже готовую в цементовозе. Для качественного заполнения траншей применяют бетонный вибратор. Он равномерно распределяет раствор, исключая образование пустот. Если вибратора нет, можно простукивать стенки опалубки и одновременно распределять раствор вручную деревянными трамбовками.

Для качественного фундамента желательно заполнять траншеи бетоном за один раз. Это исключит послойное высыхание раствора и образование между слоями пустот, которые превращаются со временем в мостики холода. Консистенция бетонной смеси не должна быть слишком жидкой. Проверяется она следующим образом: лопатой сгребают раствор и смотрят, как он обтекает препятствия. Если легко и быстро, значит смесь жидкая.

Бетон должен быть достаточно вязким и не перемещаться самостоятельно, а лишь при помощи усилий человека.

Заливку осуществляют при помощи гибкого шланга, по которому раствор подают в траншеи с помощью насоса. Не следует поднимать его на высоту 1,5 м и более, бетон начнет расслаиваться во время застывания. Также желательно выполнять работы в теплое время года.

По технологии устройство ленточного фундамента включает в себя гидроизоляцию. Ее проводят после застывания раствора, примерно через 10 дней. К этому сроку можно демонтировать опалубку. На вертикальную и горизонтальную поверхности застывшего бетона наносят слой битумной мастики, к которой прикрепляют рулонный изоляционный материал. Хорошо зарекомендовал себя рубероид, при этом он должен плотно держаться на слое равномерно нанесенной мастики.

Следует отметить обязательное соблюдение параметров используемых материалов. Например, недопустимо применять арматуру меньшего диаметра или цемент более низкой марки, чем указано в проекте. Нельзя превышать норму песка во время замеса раствора или добавлять в него слишком много воды. Толщина песчаной подушки, глубина траншей должны соответствовать расчетам. Изменение параметров приводит, как правило, к перекосу фундамента, вследствие которого на фасаде дома образуются трещины.

osnovam.ru

Заливка ленточного фундамента — технология, правила, секреты

От качества исполнения фундаментных работ будет зависеть в дальнейшем состояние возведенного здания и срок его безаварийной эксплуатации. Выбирая конструкцию фундамента под дом, нужно учитывать такие факторы, как этажность и вес будущего коттеджа, тип грунтов, уровень грунтовых вод. В частной малоэтажной застройке, которая возводится своими руками, во многих случаях оптимальным решением будет ленточный фундамент.

Выбор материала и подготовка траншеи

При обустройстве фундамента нужно строго соблюдать все этапы работ и их очередность.  Сначала выбирают материал для заливки. Он напрямую зависит от  типа грунта, на котором строится дом. При возведении здания на чрезмерно и сильно пучинистых грунтах используется только монолитный железобетон. На средне- и слабопучинистых основаниях можно использовать монолитный бетон. Ленточный фундамент на грунтах с сильным пучением должен представлять собой жесткую раму из пересекающихся лент, которая способна выдержать сильное давление грунта.

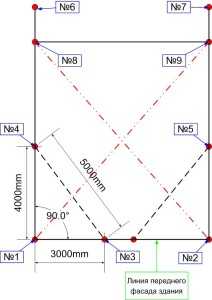

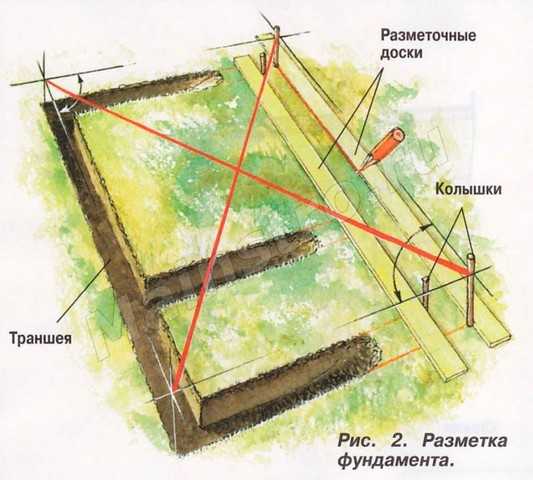

  1. Схема разметки фундамента при помощи египетского треугольника

    Сначала проводится разметка фундамента в соответствии со строительными планами. Профессиональные строители применяют для разбивки геодезические инструменты, такие как теодолит, вешки и пр. Те, кто строит здание своими руками, могут произвести разметку при помощи веревочного прямоугольного треугольника.

  2. Сначала при помощи колышков и натянутой между ними веревки отмечают линию центрального фасада (со стороны улицы).
  3. При помощи отвеса отмечаются точки углов здания, от которых, используя прямоугольный веревочный треугольник, устанавливают перпендикулярные линии боковых стен.
  4. Правильность разбивки проверяют, натягивая диагональные шнуры между противоположными углами.

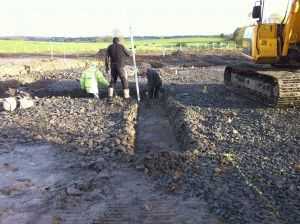

  5. По подготовленной разметке проводят земляные работы, утраивая траншею под фундамент в соответствии с проектными параметрами.
  6. Следующие этапы после выемки грунта – трамбовка дна траншеи при помощи ручных или механических приспособлений и устройство подушки под фундамент.

Уплотнение основания особенно актуально при строительстве на пучинистых грунтах. Оно снижает пучение грунта и увеличивает несущую способность основания. Если дом строится на торфяных и лессовых грунтах, то для усиления несущей способности в низ фундамента укладывают монолитную подушку из бетона или железобетона. На сильных основаниях (песчаные, супесчаные грунты) достаточно будет подушки из крупнозернистого песка или мелкого гравия. Ее засыпают частями, выравнивают слои и уплотняют ручной или механической трамбовкой.

Установка опалубки

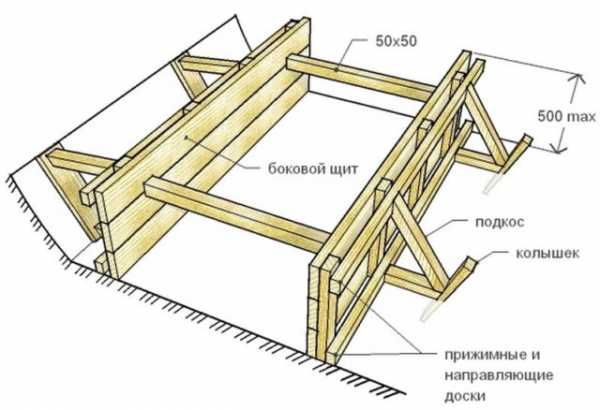

Схема обустройства опалубки фундамента ленточного типа

  • простейшую деревянную опалубку изготавливают из обрезной сосновой доски толщиной не менее 40 мм;
  • устанавливают опалубку с таким расчетом, чтобы обрез фундамента под дом (его верхняя часть) выступал над нулевой отметкой (уровнем грунта) на 100 мм;
  • опалубочные щиты собирают на земле;
  • затем устанавливают их в траншею;
  • закрепляют к вбитым в грунт стойкам.

Для изготовления опалубки своими руками можно использовать также специальную влагостойкую фанеру. Такой материал обойдется несколько дороже, чем сосновый погонаж, но он обеспечивает более высокое качество фундаментных работ. Из-за практически полного отсутствия щелей и зазоров между частями опалубки, вода из раствора не просачивается в грунт, поэтому бетон будет сохнуть более равномерно.

На плотных глинистых и суглинистых грунтах можно проводить заливку без опалубки. Но такой способ устройства фундамента годится только под традиционный каменный дом, имеющий достаточно большой вес. В чем выгода устройства фундамента без опалубки? Существенно снижаются временные затраты на работы. Кроме того, экономится часть денег, предназначенная на покупку пиломатериалов для устройства опалубки. С другой стороны, при таком методе заливки, расход бетона увеличивается на 10-15% по сравнению с нормативным.

Армирование

Технология заливки ленточного фундамента  на пучинистых грунтах предусматривает обязательное армирование. Схема армирования разрабатывается при проектировании дома, в зависимости от индивидуальных особенностей строения (этажности и веса строения, площади застройки, заглубления фундамента под дом и пр.).

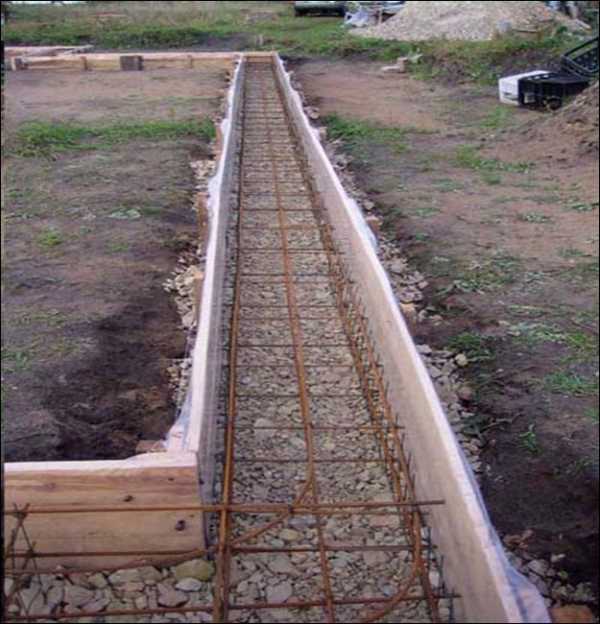

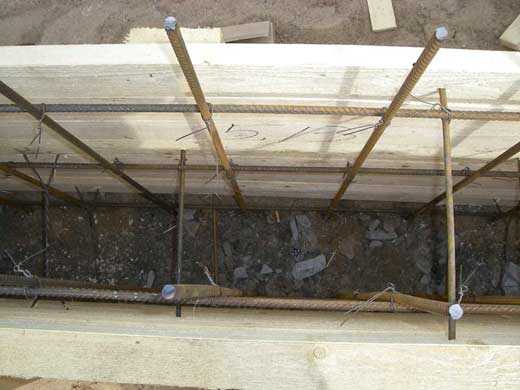

Вид готового арматурного каркаса для «ленты»

Для обустройства арматурного каркаса используется стальная рифленая арматура. Но в последнее время все большую популярность приобретает композитные материалы. Арматура из стеклопластика по своим прочностным характеристикам не уступает стальной. При этом она имеет гораздо меньший вес (что существенно облегчает производство работ), не подвержена коррозии.

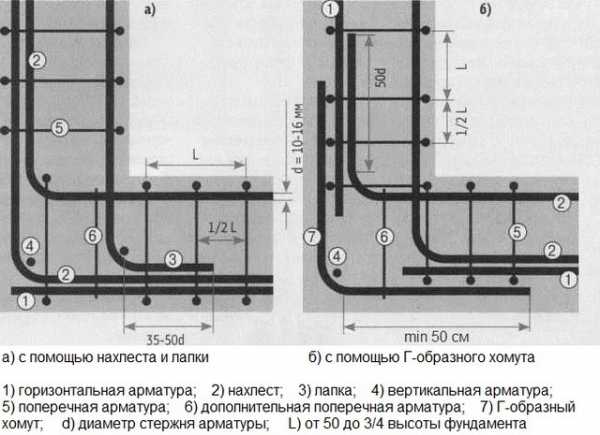

Правила монтажа арматурного каркаса рекомендуют соединять между собой все его элементы при помощи вязки стальной проволокой. Использовать для соединения арматуры сварку не рекомендуется. В местах сварных швов нарушается структура металла, поэтому такие соединения достаточно быстро разрушаются под воздействием коррозии. При этом существенно уменьшается прочность и несущие характеристики фундаментной конструкции.

Заливка фундамента

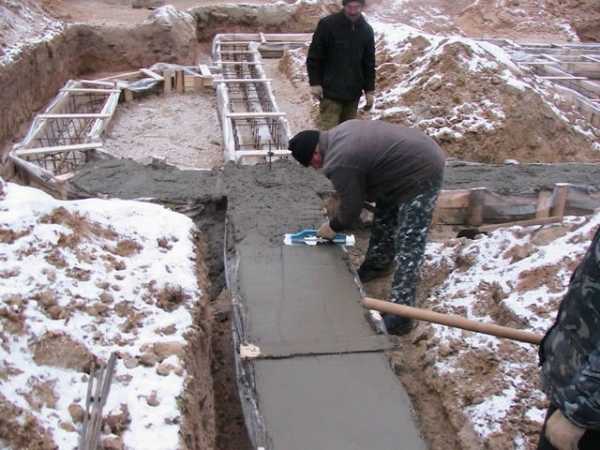

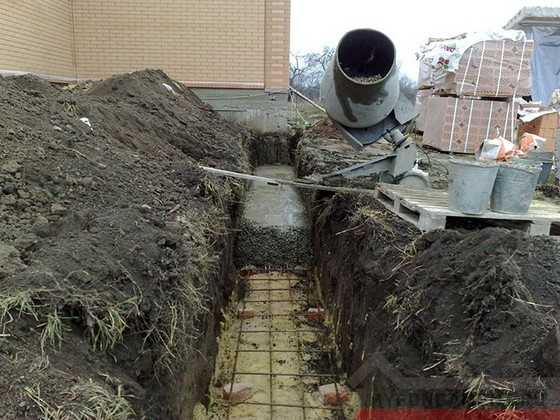

Заливка ленточного фундамента ручным способом

Для заливки фундамента под дом используется бетон заводского производства М200 или цементный раствор, приготовленный своими руками непосредственно на объекте. Использование бетонного раствора, изготовленного промышленным методом предпочтительней. В этом случае застройщик может быть уверен в стабильном качестве материала и соответствии его заявленным техническим  характеристикам. Кроме того, производитель доставит любое количество бетона, необходимое на стройплощадке на данный момент. Это позволяет быстро выполнить любые объемы бетонирования своими руками.

Правила устройства фундамента на гравийной или песчаной подушке осень просты:

  1. Сначала заливают так называемый «стартовый слой».
  2. На дно траншеи заливается слой бетона толщиной около 10 см. Раствор заполнит поры в основании, что предотвратит дальнейшие потери бетона за счет просачивания его в грунт. Кроме того, стартовый слой станет хорошей основой для укладки арматуры.
  3. Заливка ленточного фундамента может проводиться частями. Бетонную смесь заливают слоями высотой 40-50 см за один раз.
  4. Выполненную заливку необходимо уплотнить, чтобы максимально удалить из нее пузырьки воздуха. Раньше бетонную смесь «отбивали» арматурным прутом. Это занятие долгое и утомительное. Чтобы облегчить труд по обустройству фундамента своими руками, стоит взять в аренду пневматическую вибротрамбовку.

Но ленточный фундамент (как мелкозаглубленный, так и заглубленный) можно заливать не частями, а за один раз. Если для заливки используется раствор, приготовленный на стройплощадке своими руками, то смесь желательно периодически уплотнять вибротрамбовкой.

В бетон заводского приготовления добавляют специальные присадки, которые повышают текучесть раствора. Это предотвращает образование воздушных пузырьков при заливке и расслаивание бетона во время высыхания. Поэтому уплотнять такой раствор не нужно.

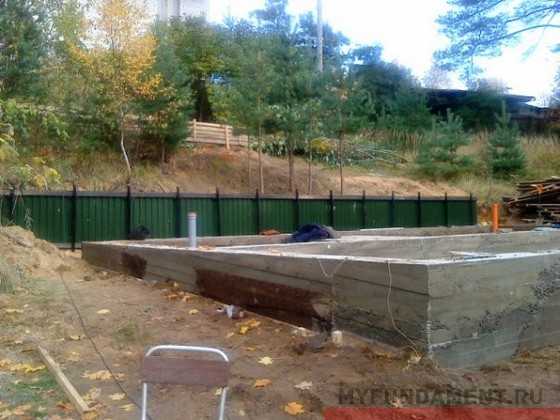

Завершающие этапы работы с фундаментом наступают после застывания бетона. При нормальной температуре и влажности бетон набирает 70% прочности за 24 дня. После того, как конструкция достигла необходимой прочности, демонтируют опалубку и делают битумную гидроизоляцию фундамента. Хотя работ по гидроизоляции можно избежать, если заказать у производителя бетон с гидрофобными добавками. Затем пазухи фундамента засыпаются грунтом. Засыпка проводится частями, каждый слой тщательно трамбуется.


Прочитайте еще:

Строительство дома не всегда осуществляется на идеально ровной местности. Нередко жилые постройки возводят в горах или на холмистых участках. В таких …

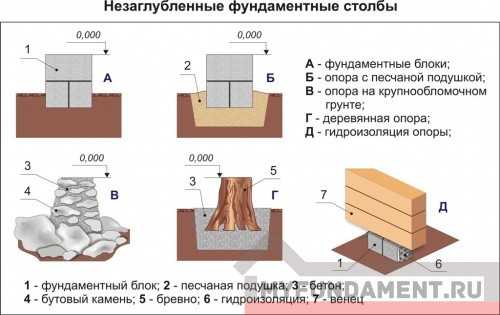

Особенностью незаглубленного фундамента является то, что он полностью находится на поверхности грунта или приподнят над ней на насыпном основании. …

Любое строение должно быть устойчивым и надежным, исключающим малейший риск как для здоровья жильцов, так и для имущества. Чтобы обеспечить …

myfundament.ru

Заливка ленточного фундамента своими руками бетономешалкой частями: правильно и поэтапно+Видео

Фундамент является основой каждого жилого строения. От его прочности и надежности зависят эксплуатационные характеристики здания, его устойчивость, прочность и безопасность.Ведь именно он воспринимает на себя главную нагрузку от всего строения, поэтому его грамотное возведение так важно.

Ленточный фундамент является доступным и довольно популярным: на него часто падает выбор при возведении бань, домов и гаражей частной застройки. Он гораздо более экономичен, чем его свайный аналог, вместе с тем он гораздо более функционален.

Ленточный фундамент как нельзя лучше подходит для возведения жилищ с активно используемым подвалом.

Подготовительные работы

Подготовка проекта устройства будущего фундамента

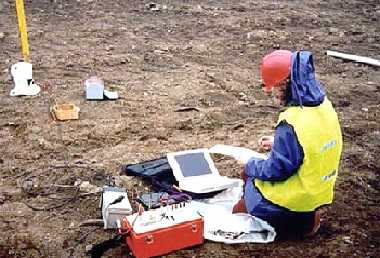

Прежде всего: в проектно-строительной организации придется заказать геодезическое исследование по определению типа грунта, насколько он способен промерзать зимой, наличие и глубину нахождения грунтовых вод на участке. Также эта компания выполнит необходимые расчеты и составит проект устройства будущего фундамента.

Если планируемая постройка имеет небольшие размеры, все необходимые мероприятия можно сделать самостоятельно. Для строительства коттеджа или другого масштабного строения желательно обратиться к профессионалам.

Подготовка материалов

Обычно для таких работ используют высококачественный бетон двухсотой марки. Смесь можно изготовить самостоятельно, а можно заказать готовую. Процесс является довольно трудоемким, что объясняет неоднородность основания, залитого отдельными порциями.

В состав бетона для изготовления ленточного основания входят:

  • цемент, гравий и крупный песок в стандартном соотношении;
  • чистый песок (речной) для обустройства подушки;
  • 2-сантиметровая струганая доска для изготовления опалубки;
  • проволока для армирования и стальной прут 8-12 мм в диаметре.

От разметки до заливки

Разметка площадки

Одним из важных этапов является разметка площадки для фундамента. Сначала площадка освобождается от посторонних предметов и мелкого мусора. Далее весь грунт с участка срезается примерно на 15 см глубины для ограничения в дальнейшем процессов гниения в подвале строения.

Как осуществляют разметку?

  1. Находят место нахождения первого угла оси здания. С помощью отвеса устанавливают колышки: ими могут послужить подходящие куски арматуры.
  2. Находят следующие углы, второй и третий с помощью бечевы и колышков. Устанавливают колышки и там.
  3. Протягивают шнур в сторону четвертого от предыдущих, по угольнику делают правильный угол, также ставят колышек.
  4. Проверяют диагонали получившегося прямоугольника, повторяющего внешний периметр здания. Они должны быть ровными, если углы построены правильно.
  5. Аналогично намечают внутренний фундамент, а также его частей под отдельные составляющие: крыльцо, опоры под колонны, террасу, несущие стены.
  6. Устанавливают рейки или планки из дерева, чтобы выровнять разметку в горизонтальной плоскости, через них натягивают веревку.

Земельные работы

  1. Нужно подготовить траншею с заданной глубиной, рассчитанной заранее (или указанной в проекте).
    Работа по рытью начинается с наиболее низкого угла, чтобы яма не получилась меньше положенной. Ее стенки должны быть строго вертикальными. Дно выравнивается по уровню.
  2. В вырытый котлован помещают слой песка, толщиной не меньше 15 см.
    Эта подушка будет играть важную роль для перераспределения нагрузки на основание. Особенно актуально это для грунтов, способных к вспучиванию. Песок насыпают слоями, каждый из которых пропитывают водой и хорошо утрамбовывают.

Для предотвращения осыпания грунта должны быть сделаны временные подпорки!

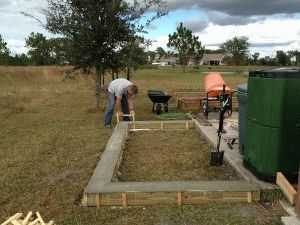

Опалубка

С помощью веревки размечают контур для опалубки. Устанавливают опоры на углах. Для этого требуются брусья толщиной 5 сантиметров.

Опалубку изготавливают из обрезных досок, которые соединяются с помощью уголков с саморезами или деревянных брусков.

Уголки и бруски располагаются снаружи опалубки, шляпки саморезов остаются внутри.

Для избегания деформации конструкции при заливке цементной массы снаружи ставят подпорки. Опалубка должна возвышаться над грунтом на такую высоту, чтобы полученный фундамент был не ниже 30 см. Уровень, до которого заливают бетон, отмечают внутри фундамента.

Арматура

  1. Потребуется 8-12 мм металлический пруток, которые режется на куски нужной длины.
    Их размещают вдоль и поперек основания, а если оно толще 40 см, то также и вертикально.
  2. Арматуру прочно связывают между собой металлической проволокой, и надежно фиксируют к стенкам опалубки.

Сварка нарушает коррозийную стойкость материала в местах ее воздействия, поэтому применять ее не рекомендуется!

Процесс заливки ленточного фундамента под дом

Если бетон заказывают, то заливка проводится за один раз, одномоментно. Послойную заливку делают в том случае, если массу готовят собственными силами.

Пошаговая заливка ленточного фундамента

  1. Сначала подготавливают бетон.
    Песок просеивают, смешивают с цементом и водой, равномерно размешивают. Приготовленным составом заливают щебень, количество которого равно количеству песка. Хорошо перемешивают, чтобы весь щебень был равномерно смочен.
  2. В изготовленную своими руками опалубку заливают бетонную смесь.
    Для качественного заполнения и исключения образования пузырей бетон протыкают железным прутом и уплотняют брусом из дерева. Более удобно использовать для этого специальный строительный миксер или перфоратор с насадкой.
  3. Заполняют опалубку бетонной смесью до отмеченного уровня.
    Для ускорения осадки бетона простукивают опалубку снаружи.
  4. Разглаживают поверхность бетона мастерком или правилом.
  5. Зеркало бетона посыпают просеянным сухим цементным порошком.
    Сделать это равномерно получится через сито. Такая процедура обеспечит быстрое схватывание поверхности бетона, предупредит его растрескивание или размывание.
  6. Бетон укутывают укрывным материалом или обычной мешковиной.
    В таком виде оставляют его примерно на месяц для созревания. Если погода жаркая и сухая, то верхний цементный слой периодически смачивается для избегания пересыхания.

Окончание работ и полезные советы

Лишь после окончательного созревания бетонного монолита можно переходить к дальнейшей стройке и начинать возведение стен.

Когда опалубка будет снята, необходимо выполнить качественную гидроизоляцию основания. Это улучшит влагоизолирующие и теплосохраняющие функции ленточного фундамента, а также увеличит срок его службы.

Полезные советы

  • Лучше убедиться заранее, что заказанная машина зальет бетонную смесь с любого угла.
  • Желательно позаботиться об изготовлении дополнительного лотка: в него будет подаваться состав.
  • Раствор перед заливкой необходимо проверить – иногда в процессе транспортировки он немного затвердевает.
  • В дождь позаботьтесь о надежном укрытии, в противном случае верхний слой цемента может смыть струями воды.


9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

подробная инструкция, нюансы и рекомендации

Основа любого здания – это его фундамент. Подбор подходящего по типу фундамента под коттедж, дачный домик и постройки иного назначения проводят путем тщательного анализа состава грунта местности. Важны точные показатели глубины промерзания грунта, уровня нахождения грунтовых вод. Принимаются к сведению массивность будущего строения, его предназначение, а также специфика используемых стройматериалов. В частном строительстве особенно востребован именно ленточный фундамент, который отличает высокая надежность в совокупности с простотой возведения. Он идеально подходит для таких зданий, где предусмотрены подвал, подполья и цокольные этажи. Заливка ленточного фундамента своими руками на преимущественно сухом грунте – дело, которое вполне под силу каждому начинающему строителю.

Чаще всего именно основа любого строения требует от застройщика серьезных финансовых вложений. Чтобы избавить себя от чрезмерных трат и хлопот, прежде чем приступить к непосредственным работам, необходимо разобраться в тонкостях такого строительства. Сделав правильные подсчеты, расчеты и замеры, можно приступать к выполнению поставленной задачи, даже тем, кто не имеет опыта в подобной сфере. Заливка бетоном ленточного фундамента при соблюдении существующих правил, параметров и рекомендаций позволит существенно сэкономить на работах с бетонной смесью, которые в последние годы отличаются завышенными ценами.

Как правило, фундамент ленточного типа под дом, предназначенный для постоянного проживания, рассчитывается следующим образом:

  1. Траншея: глубина подбирается в соответствии с особенностями грунта, а ширина не превышает 40 см.
  2. Первый шаг: песчаная подушка высотой 20 – 25 см.
  3. Второй шаг: укладка арматуры.
  4. Третий шаг: заливка бетоном траншеи на 50 – 55 см до уровня грунта.
  5. Четвертый шаг: заливка бетона на 50 – 55 см над уровнем грунта.
  6. Пятый шаг: укладка гидроизоляции, поверх которой можно уже начать поднимать стены здания.

Правильная заливка ленточного фундамента нуждается в следовании строго определенной схеме. Например, забутовка и подсыпка под этот вид основы постройки требует не меньше 20 см в высоту. Именно так можно дать ленточному фундаменту такую опору, которая избавит его от проседания. По этой причине, при проведении расчетов необходимо точно знать уровень промерзания почвы. Только при наличии всех необходимых геологических сведений о состоянии участка под строительство можно правильно определиться с глубиной траншеи под ленточный фундамент. Важно определиться и с маркой используемого бетона. Многие опытные строители рекомендуют использовать бетон марки М-300.

Тонкости заливки фундамента ленточного типа

Заливка ленточного фундамента своими руками нуждается в точном следовании рекомендованным профессионалами технологиям. Если фундамент возводится под жилое домостроение, нужно отнестись к следованию стандартным правилам с особой тщательностью. Не только грамотно подобранные параметры подсыпки, забутовки и марки бетона имеют значение. Выбор арматуры и ее грамотная установка также очень важны. К примеру, при домостроении арматуру для ленточного фундамента укладывают после подсыпки и увязывают в виде решетки, которая представляет собой длинные и поперечные прутья небольшой длины. Затем в саму подсыпку вбивают арматуру вертикальную, специально предназначенную для ленточных фундаментов. В процессе строительства этого типа основы, поверх вертикальной вяжется вторая решетка, аналогично первой, сделанной после подсыпки. При этом вполне допустимо формирование крупных квадратов и ячеек из арматуры.

Технология заливки ленточного фундамента проста для понимания, но требует соблюдения всех нюансов. Выполнение требований, строительных норм и правил, дает возможность собственными силами построить именно ту основу под здание, которая станет надежной опорой для любого коттеджа, дома или бани.

Прежде всего, следует изучить тонкости устройства фундамента, сделать правильные расчеты. А к вопросу подготовки заливочной бетонной массы следует подойти с особой ответственностью, так как от качественных показателей этого раствора зависит и качество всей основы.

В том случае, если на участке под застройку обнаружен пучинистый грунт или уровень промерзания почвы зимой очень глубок, самостоятельное строительство ленточного фундамента может оказаться очень затратным. Это объясняется тем, что все работы по выемке земли, армировании траншеи и заливке раствором бетона увеличатся в объеме в несколько раз. При наличии подобного рода специфик желательно отдать предпочтение другим видам фундамента. Во всех остальных случаях самостоятельно залить ленточный фундамент будет несложно. Такой вариант более экономичен с финансовой точки зрения, чем при выборе фундамента другого типа.

Опалубка под данный тип основания под здание для деревянных домов должна составлять не меньше 40 см, а при строительстве дома из кирпича – 50 см. Ширина опалубки и составит в дальнейшем толщину стен дома. Разбив оси в соответствии с заранее подготовленным планом, например, используя теодолит или обычный шнур и колышки, можно приступать к подготовке траншеи, которую, при отсутствии спецтехники, можно вырыть при помощи обыкновенной лопаты.

Этапы строительства ленточного фундамента

Этапы заливки ленточного фундамента для жилых домов имеют строгую последовательность:

  1. В подготовленную траншею засыпают песок (20 см), который тщательно утрамбовывают. На утрамбованный песок насыпают слой гравия или щебня (15 см).
  2. Затем делается подготовка, для которой достаточно слоя бетона в 10 см. Для этой работы можно взять «тощий бетон» и использовать профилированную мембрану. Готовую подошву обязательно подвергают гидроизоляции.
  3. На следующем этапе делается опалубка и проводится армирование по всей площади фундаментной основы. Рассчитав необходимое количество арматуры, ее следует уложить, выполняя как поперечное, так и продольное армирование с помощью стержней арматуры и вязальной проволоки. После этого делаются необходимые технологические отверстия.
  4. После уже проделанных работ проводится поэтапная заливка бетонным раствором: под уровнем грунта и над ним, в соответствии с заранее подготовленным планом-схемой.
  5. Опалубку после застывания бетона снимают и проводят гидроизоляционные работы.

В раствор бетона, предназначенный для заливки ленточного фундамента, часто добавляются специальные компоненты:

  • стеклопластиковая арматура;
  • морозостойкие пластификаторы.

Задумываясь о том, как залить ленточный фундамент собственными силами, не прибегая к помощи бригады специалистов, необходимо точно определиться со своими физическими возможностями. Прекрасным решением в такой работе может стать привлечение к процессу родственников и друзей. Возведение ленточного бетонного фундамента своими руками не требует от застройщика наличия опыта, специальной техники и особых знаний. Поэтому итогом такой работы становится качественный результат и существенная экономия денежных средств.

Рекомендации по строительству ленточного фундамента своими руками

При самостоятельном возведении ленточного фундамента следует обратить внимание на некоторые советы профессиональных строителей. Например, для приготовления бетонного раствора желательно использовать исключительно чистую воду, а гравий и песок должны быть без примесей глины и земли.

Приготовление качественного бетона очень важно, поэтому соотношение частей смеси должно иметь правильные пропорции и соответствовать 55 — 65% массы цемента. Те же показатели являются правильными и в соотношении воды в растворе – ее должно быть не меньше 50 — 57% от цементной массы. Вода, которая находится в составе влажного гравия или песка должна приниматься в расчет при составлении пропорций.

Строительство фундамента в холодное время года допускает использование теплой воды для замеса раствора. Подогретая вода ускоряет затвердение бетонной смеси. Если же строительные работы проводятся в жару, то воду нужно использовать только холодную. Так можно будет избежать слишком быстрого схватывания бетонной массы.

После того, как бетонная смесь будет залита в опалубку с подготовленной в ней арматурой, ее следует проткнуть в разных местах щупом. Это обеспечит вход воздуха. С наружной стороны бетонную массу необходимо тщательно простучать молотком (деревянным) или строительным вибратором. Через трое суток после заливки бетонного раствора опалубку снимают. Когда бетон наберет хорошие показатели прочности, можно начинать строительство цоколя.

nafundamente.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
