Откатные ворота своими руками | (Схема, Чертёж, Монтаж)

Проблема ограниченного пространства актуальна не только для городской, но и для загородной жизни. Она может возникать уже при въезде на территорию вашего приусадебного участка. При этом, очень часто, проблему усугубляет наличие распашных ворот, для открывания которых требуется много свободного места. Совсем другая ситуация обстоит с откатными конструкциями, которые практически всегда с успехом решают подобную проблему. Из этой статьи вы узнаете, как сделать откатные ворота своими руками и в чем их основное преимущество перед традиционным типом въездных ворот.

Главные особенности откатных ворот

Откатные ворота представляют собой современную и практичную конструкцию, которые позволяют экономить много свободного пространства, необходимого для их открывания. Особенность заключается в том, что полотно ворот перемещается вдоль забора, занимая при этом минимум места. В этом и состоит главное преимущество откатных ворот над распашными.

Откатные одностворчатые ворота из металлопрофиля

Современная классификация предполагает разделение откатных ворот на разновидности по следующим критериям:

Степень автоматизации открытия и закрытия ворот

По этому параметру различают два типа конструкций:

  • Механические;
  • Автоматические.

Механические откатные ворота являются наиболее дешевым и простым вариантом. Открывание, равно как и закрывание таких конструкций осуществляется только вручную.

Автоматические откатные ворота обладают гораздо более широкими функциональными возможностями, чем их механические аналоги. Человек участвует только в нажатии кнопок.

Классические одностворчатые ворота откатного типа с автоматическим управлением

Несмотря на то, что ворота с автоматическим механизмом открывания стоят гораздо дороже обычных, они являются одними из самых популярных типов конструкций на сегодняшний день.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема

Интересно знать! Цена на автоматические ворота зависит не только от особенности открывного механизма, но и от типа применяемой автоматики.

Автоматика для откатных ворот

Полотно ворот перемещается за счет использования электропривода, который может запускаться следующими способами:

Кнопка «пуск»

Включение устройства осуществляется путем нажатия соответствующей кнопки. Недостаток такого способа состоит в том, что кнопка находится непосредственно рядом с воротами.

Все электрические приборы, в том числе и кнопка включения, должны быть надежно защищены от пыли и влаги

Пульт дистанционного управления (ПДУ)

Это гораздо более удобный вариант, чем кнопочный способ. Пульт дистанционного управления позволяет открывать ворота на расстоянии. При этом он должен располагаться прямо перед приемником. Для остановки полотна предусмотрены конечные выключатели.

Ворота на пульте ДУ

Модуль GSM

Он представляет собой наиболее прогрессивный способ управления откатными воротами. Расстояние здесь вообще не имеет значения, и дать команду на открывание или закрывание конструкций можно с другой страны или даже континента. Главное, чтобы местности были обеспечены качественной мобильной GSM-связью.

Ворота с использованием GSM технологии

Устройство и конструкция ворот откатного типа

По этому критерию раздвижные ворота раздвижного делятся на три разновидности:

  • Рельсовые;
  • Подвесные;
  • Консольные.
  • Рельсовые ворота — являются самым простым вариантом в изготовлении. Щит вместе с рамой посредством роликов перемещается по специальному направляющему рельсу, закрепленному на основании. Данный тип конструкции можно использовать на различных проемах, но наиболее востребованным является проем — минимальная ширина и высота которого составляет 7 м и 2.4 м (соответственно).

Ворота на рельсах не ограничены в плане места расположения привода, оказывая на него наименьшую нагрузку.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Впрочем, рельс таких конструкций требует дополнительного обслуживания, особенно в зимний период.

Подвесное воротное устройство рельсового типа

  • Подвесные ворота — очень похожи на их рельсовые аналоги, за исключением того, что направляющий рельс размещается в верхней части конструкции, а щит вместе с рамой подвешен к нему посредством роликов. Таким образом, подобные конструкции, устанавливают определенные ограничения на высоту проезжающего транспорта, которая зависит от уровня расположения направляющего рельса.

Вверху также размещается механизм привода, из-за чего существенно усложняются работы, связанные с ремонтом и обслуживанием оборудования.

Установка подвесных откатных ворот наиболее востребована на наклонных участках и в нестандартных по размеру проемах.

Монтаж подвесных ворот выполняется очень быстро и просто

  • Консольные ворота — не имеют каких-либо ограничений в плане высоты проема. Также нет необходимости в обустройстве фундамента по длине конструкции, это объясняется — отсутствием направляющего рельса.

Большим недостатком ворот консольного типа — является необходимость в монтаже усиленного опорного столба, который удерживает на себе вес всей конструкции, а также наличие дополнительного пространства для противовеса и консоли. Стандартная консоль востребована в проемах высотой и шириной 2.4 м и 6 м (соответственно).

Консольные (сдвижные) въездные ворота на даче

Количество откатных створок

Здесь можно выделить два типа откатных ворот:

  1. Одностворчатые;
  2. Двухстворчатые.

Второй вариант, кроме дополнительной створки, требует монтажа дополнительного приводного механизма, что приводит к существенному удорожанию конструкции. Именно поэтому спрос на двухстворчатые откатные ворота меньше, чем на одностворчатые.

Специалисты не рекомендуют делать одностворчатые раздвижные ворота проем которых составляет больше 4-х метров

Раздвижные ворота своими руками (чертежи, схемы)

Если вы решили установить раздвижные ворота своими руками, не стоит забывать, что удобное и продолжительное функционирование конструкций определяется целым рядом факторов, которые обязательно нужно учитывать.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема

Чтобы изготовить полотно для раздвижных ворот понадобятся набор слесарных инструментов, которые включают в себя:

  • аппарат для сварки;
  • столярные струбцины;
  • болгарка с отрезными и шлифовальными дисками;
  • мерная лента или рулетка длиной от 7м;
  • мел или карандаш;

Важно учитывать, что готовая металлическая конструкция не должна иметь искривлений и перекосов, поэтому для её сварки должна использоваться идеально ровная площадка.

Устройство раздвижных ворот (схема): 1 — Поддерживающая скоба, 2 — стальная рама, 3 — нижний уловитель, 4,5 — несущие каретки (ролики), 6 — электрический привод

Изготовление и сборка каркаса

В качестве примера рассмотрим изготовление классической конструкции откатных ворот с противовесом, где ширина въездного проема составляет 4 метра.

  • Чтобы изготовить надежные и прочные раздвижные ворота, которые прослужат вам не один десяток лет, выбирайте стальные трубы с толщиной стенки не менее 2 мм. Оптимальным вариантом является труба с прямоугольным сечением 60×40.
Сварочные работы
  1. Отрежьте по размерам и уложите на землю боковые стойки ворот. Между ними уложите верхнюю и нижнюю планку таким образом, чтобы у вас получился ровный прямоугольник. Обратите внимание, что нижняя планка ворот должна быть длиннее верхней, так как к ней будет крепиться укос.
  2. Чтобы внутренние углы рамы были прямые и имели ∠90°, сверьте обе диагонали, они должны иметь одинаковую длину. Таким образом вам удасться избежать перекоса конструкции.
  3. Каждый угол прихватите сварочной точкой и снова проверьте диагонали. Если ничего не изменилось, можно приступать к окончательной сварке каркаса.

1,3 — верхняя и нижняя планка, 2,5 — боковые стойки, 4 — направляющая шина, 6 — косая подпорка

Бетонные работы

Откатные ворота — конструкция довольно тяжелая и чтобы они не провисали, под удерживающий элемент следует установить надежное основание на котором оно будет хорошо держаться.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Делается такое основание из металлического швеллера шириной в 20 см и армированного П-образного каркаса.

Силовая рама из армированного каркаса и швеллера

  1. Используя арматуру диаметром 8-10 мм, специальный крючок и вязальную проволоку изготавливается каркас напоминающий русскую букву «П»;
  2. Сверху каркаса приваривается швеллер;
  3. Готовая конструкция опускается в котлован и бетонируется таким образом, чтобы её верхняя часть выступала над уровнем земли на 5-10 см.

Установка основания в землю

Важно! Перед тем, как использовать закладную площадку по назначению, бетону нужно дать просохнуть, как минимум 2 недели.

Слесарные работы

Самые тяжелые этапы работы позади, осталось прикрепить к столбам трубы и установить створку ворот на роликовые опоры.

  1. Первым делом к швеллеру привариваются роликовые каретки по которым будет ходить направляющая балка;
  2. Затем к опорным столбам крепятся трубы: одиночная 60×40, и П-образный профиль, сваренный из труб того же размера;
  3. Далее к одиночной трубе сверху и снизу привариваются уловители, а к П-образному профилю — поддерживающие ролики;

Все сварочные и слесарные работы можно проводить самостоятельно, только если у вас имеется соответствующий опыт в этом деле, в противном случае лучше обратиться к квалифицированным работникам, которые смогут дать гарантии на выполненные работы.

Крепление трубы к кирпичной опоре

Крепление П-образного профиля к кирпичной опоре

  1. В направляющую балку вставляется концевой ролик и надежно закрепляется болтами. Работает он в тандеме с нижним уловителем и должен точно входить в него при закрытии ворот.
  2. Осталось смазать все механизмы и установить створку ворот на место. Если все сделано верно, открытие и закрытие ворот должно происходить плавно и легко, без вибрации и каких-либо рывков.

Важно! Со временем створка ворот может немного провиснуть, поэтому нижний уловитель желательно приварить на пару миллиметров ниже уровня концевого ролика.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема

Схема установки нижнего уловителя на трубе

Неоспоримым преимуществом раздвижных ворот является высокая эргономика и экономия свободного пространства

Автоматика и фурнитура

При желании процесс эксплуатации откатных ворот можно сделать ещё более функциональным и удобным, если использовать не ручное, а автоматизированное управление.

При выборе автоматики следует обратить внимание на следующие параметры:

  • Вес и тип конструкции створки;
  • Условие и частота эксплуатации ворот;
  • Рабочий интервал температур и мощность двигателя.

Совет! Если вес створки превышает 400 кг и ворота планируется использовать в зимний период, лучше использовать промышленный двигатель с большим запасом мощности, так как нагрузка при низких температурах сильно увеличивается.

Не стоит экономить на качестве автоматики, выбирайте только проверенные, сертифицированные модели от известных производителей

Установку и подключение электропривода лучше доверить квалифицированным специалистам, хотя по опыту известно, что многие справляются с этой задачей своими силами.

Что касается воротной фурнитуры, то от её качества, напрямую будет зависеть срок службы всей конструкции. Необходимый комплект, вы сможете приобрести в любом специализирующемся магазине. Главное, не забудьте уточнить у продавца наличие сертификата на продукцию.

Комплект фурнитуры для откатных ворот: 1 — верхний уловитель, 2 — поддерживающий элемент, 3 — зубчатая нижняя планка, 4 — нижний уловитель, 5 — концевой ролик, 6 — направляющая балка, 7 — роликовая опора, 8 — ролики, 9 — электрический привод

Вывод из прочитанного

Если брать во внимание все плюсы и минусы откатных ворот, можно прийти к выводу, что преимуществ все-таки больше. Своей надежностью и практичностью данный тип ограждения давно завоевал доверие у профессионалов, к тому же данная конструкция будет смотреться современно и займет немного места.

Как сделать откатные ворота своими руками: пошаговая инструкция с чертежами

Въездные ворота на роликах намного удобнее традиционных створчатых, и их проще автоматизировать.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Мы расскажем о том, как выбрать механизм, собрать и установить откатные ворота своими руками.

Все о выборе и монтаже откатных ворот

Виды роликовых механизмов

Типы полотна

Монтаж подвесных конструкций

Монтаж консольных ворот

Установка электропривода

Откатные ворота не распахиваются ветром, надёжно запираются, при открывании не перегораживают проезды между домами и не мешают маневрированию автомобиля. При этом электропривод для них стоит в полтора-два раза дешевле, чем для распашных, он редко капризничает (в отличие от шарнирно-рычажного привода створок). Однако далеко не все конструкции откатных ворот одинаково удобны и долговечны.

Надёжность работы откатных конструкций во многом зависит от типа роликового механизма, поэтому для начала выберем систему движения полотна.

Механизм на роликовой опоре

Механизм самый простой и дешёвый и не требует приобретения специальных деталей. Рельс можно изготовить из уголка (установив его ребром вверх и зафиксировав стальными костылями или частично вмуровав в бетон), а ролики приобрести обычные тележные, с резиновым или пластиковым ободом, в котором нетрудно проделать канавку, чтобы ролик удерживался на рельсе (рельс из швеллера полками вверх моментально забивается грязью).

Увы, у системы есть крупные недостатки. Такие самодельные откатные ворота боятся снега и льда, к тому же со временем рельс начинает деформироваться под давлением проезжающего по нему автомобиля. Мы не рекомендуем использовать механизм этого типа даже в сравнительно мягком климате Краснодарского края и Ставрополья, тем более не подойдёт он для широт Москвы и Санкт-Петербурга.

Mеханизм на роликовом подвесе

Для него лучше приобрести специальные комплектующие, например компании «Ролтэк», но можно обойтись и без них: рельс не так уж трудно изготовить из трубы квадратного сечения, пропилив в ней продольный паз, а роликовые каретки или одинарные ролики купить на строительном рынке.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Принцип работы конструкции тот же, что и у межкомнатной раздвижной двери: над проёмом устанавливают рельс (он крепится к перемычке из мощного стального профиля, бетона или кирпича, которая опирается на боковые столбы). Внутрь рельса устанавливают ролики для откатных ворот, оснащенные регулируемыми по высоте кронштейнами, на которых подвешивается полотно. У одной из боковых стоек монтируется нижняя вилка, предупреждающая раскачивание при движении; противоположная стойка оснащается П-образными ловителями. Конструкция вполне надёжна, стойка к воздействию атмосферы, легко автоматизируется, но ограничивает высоту проёма: для въезда грузового транспорта придётся демонтировать перемычку, что далеко не всегда просто, а иногда практически невозможно.

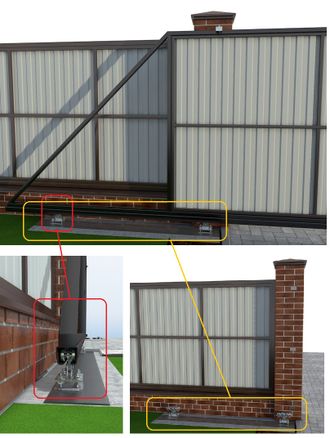

Консольный механизм (самонесущие ворота)

Наиболее распространённая сегодня система, обязательно требующая специальных комплектующих, которые выпускают фирмы «Ролтэк», «Дорхан», «Алютех» и др. Основные части консольного механизма — несущая балка (она служит нижним опорным профилем полотна) и тележки; вспомогательные — верхние направляющие и опорные ролики, концевые ловители и зубчатая рейка для подключения электропривода. Расчётный срок службы такого механизма — 10-17 лет (или 15-25 тыс. циклов открывания и закрывания). DIY-системы, предлагаемые крупными дилерами, позволяют собрать откатные ворота своими руками, в этом поможет пошаговая инструкция с фото, которую мы дадим в статье.

Размер подвесного или консольного механизма выбирают исходя из массы полотна и ширины проёма. Самые простые и недорогие комплекты рассчитаны на массу до 250 кг (иногда 350 кг) и проём шириной 4 м.

Как правило, полотно состоит из каркаса (рамы) и обшивки. Исключение составляют кованые изделия, но и у них есть рамные элементы, к которым крепят элементы механизма и электропривода. Срок службы и надёжность конструкции зависят от выбора материалов и качества сборки полотна почти в той же степени, что и от механизма.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема

Дерево

Раму деревянного полотна обычно собирают из брусков или досок (например, сечением 100×38 мм), усиливают раскосами и обшивают досками толщиной 22-25 мм, при этом доски допускается направлять как вертикально, так и горизонтально. Чтобы уменьшить деформацию, при увлажнении древесины между досками нужно оставить зазоры 5-10 мм (в зависимости от ширины доски) или использовать монтаж «ёлочкой» или «шахматкой». Не помешает также крыша над воротами — так называемая обвершка (её легче всего устроить при конструкции на подвесе, так как перемычка между столбами может стать основой для стропильных ферм и обрешётки). Деревянное полотно отлично впишется в облик загородного дома, но потребует регулярной покраски и периодического ремонта.

Профнастил

Конструкции из профнастила сегодня наиболее популярны, как и металлические заборы. Раму обычно сваривают из металлопроката (уголка, квадратной трубы), а профнастил к ней крепят кровельными шурупами либо болтами. Главные преимущества конструкции — сравнительно небольшой вес, стабильность геометрии и долговечность (при качественном цинковом покрытии и окраске). Детали рамы следует защитить от коррозии красками по ржавчине.

Сендвич-панели

Оболочка таких панелей выполняется из тонкой стали либо алюминия, а наполнителем служит пенопролиуретан. Раму делают из алюминиевых П-образных профилей, скрепляя их закладными элементами и винтами.

Сендвич-панели изящно выглядят, не ржавеют и неплохо изолируют уличный шум, что полезно, если мимо участка проходит дорога с оживлённым движением. К тому же при повреждении любую из панелей можно заменить, приобретать новое полотно для этого нет необходимости. Торцы сендвич-панелей требуется тщательно герметизировать, так как полиуретан способен впитывать влагу и разрушаться под её воздействием.

Теперь расскажем, как сделать откатные ворота на подвесном механизме. В первую очередь (на этапе постройки забора) устанавливают надёжные боковые столбы из стали, бетона, бетонных блоков или кирпича.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Они должны быть заглублены как минимум на 1,2 м, но лучше — ниже точки промерзания грунта в данной местности. Затем устраивают перемычку, к которой с помощью Г-образных кронштейнов строго горизонтально крепят рельс. Далее устанавливают каретки и дополнительные элементы (ловители, направляющие ролики) и регулируют систему, чтобы добиться плавного хода и точного попадания створки в ловители.

Вполне возможно смонтировать консольные конструкции. Пошаговая инструкция прилагается к комплекту деталей, но есть и дополнительные практические нюансы, которые нужно учитывать.

Каретки самонесущей конструкции необходимо установить на железобетонном фундаменте, глубина заложения которого должна превышать глубину промерзания грунта. Не следует экономить, так как при перекосе основания конструкция выйдет из строя (створка перестанет попадать в ловители, привод будет испытывать повышенные нагрузки и может сгореть). На наиболее пучинистых болотистых грунтах (глины с примесью ила) в нижней части фундамента полезно будет устроить уширение. Другой вариант — подобие свайно-ростверковой конструкции, где на глубину промерзания заложены лишь «якоря», связанные мелкозаглублённой рандбалкой на песчаной подушке (расход бетона и объём земляных работ на при этом меньше). Соотношение песка и цементна для приготовления бетона — стандартное — 1/3 (если использовать цемент марки 400 и выше), заполнитель — щебень средней фракции (лучше 5-20 мм).

В фундамент нужно вмонтировать закладные шпильки для крепления кареток. Регулировать положение полотна по горизонтали помогают шайбы и гайки под каретками.

Автоматически открывать въезд на участок поможет привод. Своими руками установить его можно, но это связано с определённым риском, так как большинство компаний предоставляют гарантию на электродвигатель только при монтаже специалистом дилерской фирмы.

К визиту мастера нужно подготовить точку подключения, а ещё лучше — проложить подземный кабель (глубина траншеи при этом должна быть не менее 0,7 м).Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Оптимальный выбор — бронированный медный кабель с сечением жил 2 мм2. Такого сечения вполне достаточно для работы двигателя, а также систем безопасности и видеонаблюдения, потребляющих минимум электроэнергии. Можно применять и обычный трёхжильный изолированный кабель, но его следует поместить в защитный стальной гофрорукав.

Как и другие уличные сети, подводка к приводу должна быть заземлена и защищена УЗО и автоматическим выключателем (либо комбинированным устройством).

Подробную схему установки с чертежами смотрите на видео.

  • Материал подготовил: Владимир Григорьев

Откатные ворота чертеж

Важно: Этот материал – одна из серии статей с технически и технологически корректным обоснованием процесса изготовления и монтажа откатных ворот своими руками. В этой статье показан технически грамотный подход к проектированию рабочих чертежей откатных ворот, здесь определены теоретические аспекты проектирования воротной системы с откатным полотном, в этом материале – назначение и способ установки комплектующих откатных ворот, в этой статье выполнен типовой расчет воротной системы с откатным полотном, здесь показаны способы монтажа откатных ворот, регулировки роликовых систем, комплектующих и полотна.

В рамках проекта на откатные ворота чертеж имеет определяющее значение, поскольку он по факту определяет стабильность геометрической формы полотна воротной системы во время эксплуатации, а на его основании выполняются расчеты и осуществляется выбор материалов, комплектующих, привода и автоматики, а также способа установки и настройки откатных ворот.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Поэтому на этапе самостоятельного проектирования воротной системы предельно важно помнить, что:

  1. До изготовления и инсталляции воротной системы необходимо подготовить (разработать самостоятельно или взять у компании-инсталлятора) пакет рабочих документов на откатные ворота – чертеж полотна ворот и план-схему размещения воротной системы (можно разработать самостоятельно), план-схему разводки силовых/слаботочных линий привода/автоматики и план-схему интеграции электромеханического привода (следует взять у компании-инсталлятора на основе выбора привода/автоматики после проектирования чертежа полотна/плана размещения и расчетов). При изготовлении воротной системы своими руками стартовым документом является разрабатываемый самостоятельно на откатные ворота чертеж полотна с учетом длины перекрываемого проема и веса рабочей части.
  2. В отличие от схем размещения силовых и слаботочных (сигнальных) линий автоматики, а также планов-схем инсталляции привода, выполняемый на откатные ворота чертеж не может быть типовым, а только индивидуальным, учитывающим особенности планировки (см. откатные ворота на участке разного рельефа), ширину перекрываемой полотном проезжей части (проема) и предпочтений владельца по дизайну полотна (решетчатые, глухие, обшитые с одной или двух сторон, комбинированные – см. рис. ниже), что по факту определяет вес полотна и нагрузки на роликовые системы опорного узла технологической части ворот.

Решетчатые, глухие и комбинированные полотна откатных ворот.

Так, например, технически безграмотным можно признать:

  • предлагаемый на откатные ворота чертеж полотна под перекрываемый проем в 4 м.

Здесь в раме фермы полотна из прямоугольной трубы 60х40 мм заложена опорная сетка из труб сечением 40х20 мм под обшивку профилированным листом, но даже если абстрагироваться от того, что вертикальные стойки приварены к решетке, а не каркасу рамы, то подобная схема расположения усиливающих жесткость профилей делает конструкцию геометрически нестабильной (изменяемой).Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема

Справка: Главное условие геометрической неизменяемости, а также статической определенности ферм – число элементов N (участков профиля между узлами соединения профилей) должно быть равно N = 2n – 3, где n – число узлов (места соединения профилей). При N, большем 2n – 3 ферма статически неопределяемая и геометрически не изменяемая, при N, меньшем 2n – 3 ферма геометрически изменяемая. На рисунке выше в рабочей части число элементов N = 27, число узлов n = 18, а значит условие 2·18 – 3 = 33 не выполнено – элементов меньше, и ферма геометрически изменяемая. Аналогично во всей конструкции полотна число элементов N = 29, число узлов n = 19, а значит условие 2·19 – 3 = 35 не выполнено – элементов меньше, и ферма геометрически изменяемая.

По факту наличие в конструкции четырехугольников делает ее геометрически изменяемой (нестабильной), поскольку при 4 узлах должно быть 2·4 – 3 = 5элементов, т.е. для обеспечения геометрической стабильности необходима диагональ.

Кроме того, без укрепляющих раскосов выполнена технологическая часть полотна, а точки узлов рамы «В» (условно) и «А» (наверняка) не будут находиться над роликовыми опорами в закрытом положении полотна, что усилит изгибающие деформации рамы, направляющей и может привести к разгибанию полок направляющей, усталостным деформациям в раме и направляющей, срезанию крепежных элементов, закрепляющих обшивку, а в целом – снижению срока эксплуатации ворот.

Неправильное (слева) и правильное (справа) выполнение технологической части откатных ворот.


  • предлагаемый на откатные ворота чертеж, где укрепляющие раскосы крепятся на раме и на опорной сетке для обшивки, хотя несущей конструкцией в ферме полотна является именно рама и раскосы должны быть зафиксированы на ее верхнем и нижнем профиле.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Беспрецедентным можно признать конструктивное решение фермы полотна, в котором не выполнено условие геометрической неизменяемости (здесь число элементов N = 52, число узлов n = 28, а значит условие 2·28 – 3 = 53 не выполнено – элементов меньше, и ферма геометрически изменяемая.

Кроме того, здесь безграмотно выполнена технологическая часть полотна ворот – отсутствуют раскосы, а узлы рамы не находятся над опорными роликами

  • предлагаемую на откатные ворота чертеж-схему, где технически некорректно спроектирована технологическая часть ворот.

Так, горизонтальный раскос, разбивающий технологическую часть на треугольник и трапецию, делает технологическую часть (и все полотно) геометрически изменяемой (не стабильной), поскольку число элементов (сторон/стержней N=6) меньше нормы элементов при n = 5 узлах (для геометрически неизменяемых и статически определимых конструкций N = 2n– 3 = 2·5 – 3 = 7).

Кроме того, здесь использованы технически безграмотные термины – «опорный столб от качаний», «консольная часть ворот».

Справка: Следует отметить практически повсеместное безграмотное применение терминов «консоль», «консольные ворота», «самонесущие ворота» и пр. Во-первых, откатные ворота консольного типа не являются «самонесущими» или «безопорными», поскольку несущим сегментов ворот является их технологическая часть – в закрытом состоянии это узел роликовых опор и технологической части полотна, которая всегда находится вне перекрываемой зоны проема, а в целом – опорные ролики с участком полотна, находящимся над ними. Во-вторых, откатные ворота консольного типа следует рассматривать в концепции терминологии и определений, принятых в теоретической механике и сопротивлении материалов, где консоль – это свободный конец жестко защемленной балки (1 на рис. ниже), а консольная балка (3 на рис. ниже) – простая двух опорная балка (2 на рис.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема ниже) с консольными частями (4 и 5 на рис. ниже).

Причем для расчетов используются схемы консольной балки на двух (или более) шарнирно-подвижных (или катковых) опорах, которые ограничивают перемещение объекта по нормали к опорной плоскости, но не препятствует повороту и/или перемещению по касательной к опорной плоскости).

Т.е. в отношении откатных/сдвижных ворот консольная часть (или консольные части) – это не закрепленная связями с роликовыми опорами часть полотна – в полностью закрытом положении это рабочая часть полотна ворот от приемного столба до первой от проема роликовой опоры, в полностью открытом положении – это технологическая и отрезок рабочей частей полотна, находящихся в зоне отката за последней роликовой опорой, в промежуточном (полуоткрытом) состоянии – это участки полотна ворот, которые выступают за опорной зоной, ограниченной крайними опорными роликами технологической части воротной системы. Или проще: консоль/консоли — это подвешенная/подвешенные часть/части полотна ворот вне зоны между опорными роликами.

Вместе с тем, поскольку откатные ворота в основном находятся в закрытом состоянии, а также потому, что, как правило, рабочая часть полотна более тяжелая, длинная и в закрытом состоянии (выступая в роли консоли) определяет максимальные нагрузки на ворота, что обуславливает необходимость выполнения расчетов по «закрытому» полотну, то консольной частью ворот (или консолью) достаточно корректно называть собственно рабочую часть полотна откатных ворот.

Важно: Разработанный на откатные ворота чертеж должен быть совмещен со схемами интеграции привода и автоматики, как правило, предлагаемыми производителями и инсталляторами воротных систем, а также полностью адаптирован с планом размещения воротной системы на участке.

Технически корректная разработка чертежа полотна откатных ворот с учетом длины перекрываемого проема и веса рабочей части полотна.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема

На воротную систему действуют вертикальные силы (тяжести, опорных реакций) и изгибающие моменты, вызванные весом подвешенной части полотна (вертикальная плоскость) и ветровым подпором, причем максимальные величины этих сил и моментов воротная система испытывает в момент, когда полотно ворот находится в крайнем закрытом (но еще не фиксированном в ловителях) состоянии. Сила тяжести и изгибающий момент от веса подвешенной рабочей части закрытого полотна компенсируется реакциями роликовых опор, изгибающий момент ветрового подпора – опорными и направляющими секциями роликов.

Ферма полотна ворот испытывает сдвиговые нагрузки и ее стабильность в вертикальной плоскости обеспечивается жесткостью рамы, которая определяется пределом упругости профилей рамы, а также расположением укрепляющих раскосов, располагаемых под углом к верхнему и нижнему опорному профилю рамы.

Важно: Вертикальные и/или горизонтальные профиля опорной решетки в раме, а также профилированный лист не способны обеспечить стабильность геометрической формы рамы и полотна в целом. Условным исключением можно считать откатные ворота решетчатого типа с небольшими длиной и весом рабочей части полотна и малым изгибающим моментом от ветрового подпора – здесь с определенными допущениями возможно изготовление рамы с набором вертикальных и горизонтальных профилей для усиления жесткости и формирования дизайна, но они должны быть увязаны с несущей рамой полотна ворот.

Для откатных ворот с полотнами, рабочая часть которых обшивается (с одной или двух сторон) профилированным листом, а значит вес ее будет значительным, конструкция рабочей части (консоли) и технологической части ворот должна обязательно включать раскосы, располагаемые под углом к верхнему и нижнему опорному профилю рамы и жестко связанные с рамой сваркой. Число раскосов в консоли в целом определяется длиной и весом рабочей части полотна, причем приоритетными являются раскосы, удерживающие нижний профиль рамы от изгиба (наклоненные вправо на рис.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема ниже). Число и положение раскосов в технологической части полотна зависит от длины этой части, но не может быть менее 3 с учетом диагонального раскоса – бокового профиля несущей рамы.

Раскосы в рабочей (слева) и технологической (справа) частях полотна откатных ворот.

Так, для ворот с заполняемым профнастилом (с одной стороны) полотном типовой высотой в 2 м и длиной рабочей части в районе 2 м конструктивно достаточным будет исполнение полотна откатных ворот, чертеж которого показан ниже (на рис. красными вертикалями показаны опорный и приемный столбы, пунктирной линией – возможное, но необязательное размещение опорных профилей под обшивочный лист).

Однако здесь необходимо соблюдать следующие условия:

  • узлы сочленений профилей рамы и раскосов в технологической части должны находиться над опорными роликами, а нижний опорный профиль для обеспечения технологических зазоров может выступать за крайний узел и опорный ролик;
  • расстояние L лучше спланировать аналогичным расстоянию между опорами, что позволит расположить узлы сочленений профилей рамы и раскосов над опорными роликами при открытом положении ворот (когда часть рабочей части L станет на место технологической).

Для ворот с полотном типовой высоты в 2 м, заполняемым с одной стороны профнастилом НС или С толщиной 0.7-0.9 мм и имеющим длину рабочей части в пределах 4 м, необходимым и достаточным будет исполнение полотна откатных ворот, чертеж которого показан ниже.

Конструктивные схемы заполняемых профилированным листом полотен – с одной (слева) и с двух (справа) сторон, где:
1 и 4 – верхний и нижний (горизонтальный) профиль несущей рамы полотна, 2 – профилированный лист, 3 – профиля опорной сетки, 5 – направляющая балка.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема


И в этой ситуации узлы сочленений раскосов и профилей рамы следует располагать в идеале над опорными роликами.

вернуться к списку

Откатные ворота своими руками легко и недорого

Несмотря на дороговизну, популярность откатных ворот постоянно возрастает. При наличии необходимых механизмов и фурнитуры, а также определенных навыков сварки, можно изготовить откатные ворота своими руками, что выйдет значительно дешевле.

Достоинства и недостатки

Подобная конструкция отличается определенными недостатками, однако преимуществ у нее значительно больше:

  • не мешает проезду транспортных средств и позволяет неплохо сэкономить пространство;
  • нижние крепления в консольных системах обеспечивают функциональность в любом климате;
  • отделку можно выполнить из различных материалов, таких как ковка, профнастил либо вертикальная обрешетка;
  • богатый выбор вариантов;
  • исключается провисание петель;
  • выбор автоматики осуществляется индивидуально.

К недостаткам следует отнести:

  • финансовые затраты превышают стоимость распашных ворот на 15%;
  • крепление привода, а также консольной части требует дополнительного основания;
  • необходимо большая площадь вдоль забора.

Незначительность недостатков несоизмерима с преимуществами откатных ворот.

Типы конструкций

Существует несколько видов подобных ворот, отличающихся принципом обустройства и функциональностью:

  1. Подвесные. Эта тяжелая, но достаточно надежная конструкция пользуется огромной популярностью с времен СССР. Для проезда грузового транспорта, металлическую балку устанавливали на большой высоте. Сейчас такая конструкция применяется редко ввиду ее материалоемкости и ограниченности габаритов проема.
  2. Консольные. Эти ворота сумеют устоять в любую непогоду и являются идеальным вариантом для многих климатических зон России.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Конструкция устанавливается на мощное бетонное основание, создаваемое сбоку проема.
  3. Механические. Перемещение выполняется вручную. Имеют более низкую стоимость и легкую установку. Данная схема откатных ворот подойдет для редко посещаемых дачных участков.
  4. Автоматические. Оснащенные ПДУ, а также электроприводом, являются абсолютной противоположность механическим. Оптимальный вариант при регулярном использовании.

Внимание! Откатные ворота нуждаются в свободной площади вдоль забора, размеры которой соответствуют габаритам проема.

Откатные ворота своими руками: особенности расчета

Грамотный расчет конструкции относится к наиболее важному этапу, который нельзя проигнорировать. Это поможет определить конечный вес, а также подобрать соответствующие механизмы, способные выдержать нагрузку.

Откатные ворота чертеж: данные высоты и ширины проема

Чтобы определить будущую ширину ворот, потребуется замерить:

  • ширину проема;
  • расстояние между центральными точками кареток;
  • технологический отступ для перемещения ворот.

С учетом полученных параметров, составляется чертеж откатных ворот с указанием всех размеров.

Расчет противовеса

Чтобы створки оставались уравновешенными, необходимо просчитать противовес. Его длина должна превышать или равняться 40% ширины самой створки. Эти расчеты помогут определить требуемое расстояние вдоль забора для отката конструкции.

Расчет веса

Зная вес материалов, эти расчеты произвести не сложно:

  • стальной лист, имеющий толщину равную 2 мм, весит порядка 17 кг/кв.м;
  • вес профнастила равняется 4 кг к каждому квадратному метру.

Если каркас будет размером 2*4 метра, вес ворот составит приблизительно 200 кг. Эти данные помогут определиться с выбором направляющей балки.

Расчет прочности фурнитуры

Чтобы изготовленная конструкция безупречно работала в любую погоду, прочность комплектующих должна превышать предполагаемую массу ворот.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Кроме того, следует учитывать боковой момент, что соответствует 800 кг/м. Соответственно, каждой опоре достанется не более 180 кг.

Внимание! Приобретая роликовые механизмы нужно убедиться, что они имеют порядка 30% запаса в отношении веса ворот.

Дополнительные расчеты

Создавая откатные ворота своими руками нужно уделить внимание количеству анкеров, прочности опор роликовых кареток. Просчитывая закладные, исходят из 60% общей массы, которые необходимо разделить на будущее количество закладных.

Устройство

В конструкциях данного вида ворот содержатся следующие комплектующие:

  • роликовые опоры;
  • направляющая балка, способная принимать запланированную массу;
  • концевые (упорные) ролики;
  • уловители, как нижний, так и верхний;
  • кронштейн, удерживающий створки;
  • подставка для установки опоры, организующей перемещение.

Роликовые опоры, воспринимающие нагрузку, должны располагаться на бетонном основании.

Створка

Конструкция створки должна обладать достаточной жесткостью, позволяющей функционировать в гололедицу и сильный ветер. Кроме того, чтобы исключить провисание под собственной массой, ее дополнительно снабжают ребрами жесткости.

Выбор комплектующих

Чтобы определиться с выбором комплектующих, следует учитывать вес и габариты створки. Для этого проводятся несложные расчеты. Несущая рельса базовой комплектации имеет 6-метровую длину. Поэтому, для правильного подбора комплектующих, к длине створки добавляется 40%. Кроме того, подбор можно осуществлять с учетом предстоящих нагрузок и габаритов направляющей балки.

Внимание! Когда проем запланирован более 4 м, покупая комплектующие, ориентируются на нагрузки порядка 500 кг.

Откатные ворота своими руками: монтажные работы

Полотно должно перемещаться вдоль забора со стороны участка. Исходя из этого, подготавливается место.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Процесс монтажа содержит 4 этапа:

  • сооружение фундамента;
  • проведение электропроводки;
  • монтаж ответного столба;
  • установка автоматики.

Выполнение всех этапов соответствует определенным требованиям.

Изготовление фундамента

Прежде всего, выполняется разметка, для которой от забора отмеряется 50 см, равные ширине фундамента. Чтобы определить периметр предполагаемого фундамента, необходимо отмерять расстояние, соответствующее откату. Если использовать опорные столбы не представляется возможным, ставится ответный столб. Решив использовать автоматику, необходимо приготовить место для проведения проводки, используя металлопластиковую трубу, диаметром порядка 25 мм.

Глубина траншеи под фундамент должна соответствовать требованиям конкретного региона. Для создания закладного элемента используется швеллер, соответствующий длине траншеи. Укрепление фундамента проводится 12-миллиметровой арматурой, соединенной в поперечные связи, а также приваренной к швеллеру, выставленному при помощи уровня.

Установка

После застывания основания делается разметка при помощи шнура, определяющего направление перемещения ворот. На закладной размещаются каретки, максимально удаленные одна от второй. Установив ворота на направляющем рельсе, их выставляют на каретках. Проверив установку уровнем, каретки прихватываются сваркой, а стык между закладной и каретками заваривается.

Установка тележки потребует сделать отверстия в несущей. Для этого ослабляются верхние гайки, прикрепляющие к плоскости тележки, и слегка покатывают ворота. При свободном движении створки гайки затягиваются, при затруднении перемещения крепления ослабляются. Затем конструкция откатных ворот нивелируется, поправляются имеющиеся перекосы тележек.

Пришло время установить концевой ролик на несущий профиль, хорошо затянув болтами. Для выполнения концевого упора в ручном перемещении ворот, крышка ролика закрепляется сваркой на профиле.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Для предотвращения укатывания снега в ролики, на внутреннюю сторону монтируются заглушки для профиля.

Каркас ворот нужно обшить профилированным листом, соответствующим размерам створки. Крепление обшивки выполняется саморезами либо заклепками, укладывая следующие листы внахлест. По завершению установки выполняется монтаж автоматики, закрепив зубчатую рейку.

Откатные ворота своими руками: выбор автоматики

Для правильного выбора необходимо учитывать вес и габариты ворот:

  • в проемах, превышающих 4 м можно использовать привод не более 600 кг;
  • для проемов свыше 4 м применяются приводы от 600 до 1300 кг;
  • при интенсивной эксплуатации ворот потребуются приводы свыше 1300 кг.

Окраска

После предварительного обезжиривания поверхностей, металлические элементы окрашивают. Поверхности зачищаются и шлифуются болгаркой, а недоступные места протираются ацетоном. Грунтовку наносят равномерно, не допуская разводов. Это обеспечит идеальное окрашивание, защитив конструкцию от коррозии.

Необходимые инструменты для работы

Собираясь сооружать откатные ворота своими руками, потребуется запастись следующими инструментами:

  • сварочным инверторным материалом;
  • болгаркой с дисками;
  • воздушным компрессором;
  • электродрелью;
  • пассатижами;
  • рулеткой;
  • клепателем;
  • уровнем.

Распространенные ошибки

При отсутствии определенного опыта для выполнения подобных работ, часто допускаются следующие ошибки:

  • плохая подготовка фундамента;
  • неграмотный монтаж;
  • неправильно проведенные расчеты;
  • попадание к подшипникам песка;
  • неаккуратное окрашивание;
  • глубина траншеи меньше промерзания грунта.

При грамотно проведенном монтаже, ворота легко передвигаются, фиксируясь в крайних точках.

Откатные ворота своими руками- комплектующие для откатных ворот, полная технология которая описывает как сделать откатные ворота своими руками, а такж

   Откатные (раздвижные) ворота имеют обширное и многофункциональное применение во многих областях строительства и эксплуатации жилых и производственных помещений.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Терминология ворот консольного типа имеет ряд названий - откатные ворота,  сдвижные ворота и консольные откатные ворота. Данная статья предназначена для тех, кто желает сделать откатные ворота своими руками, и компания "Стальная крепость"  поможет вам дельными советами и рекомендациями по установке и эксплуатации. Здесь вы имеете возможность получить общие рекомендации по подготовке проема ворот, прилагается схема чертежей фундамента,  а также чертежи стандартных ворот и общая схема таких конструкций.

Устройство ворот

Схема откатных ворот:
1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

   Две несущие роликовые опоры прикреплены к фундаменту ворот.  Направляющая балка прочно приварена к нижнему краю существующего полотна откатных ворот. Для обеспечения перемещения створки и основной нагрузки ворот используют специальные опоры. Монтаж опоры производится на подставки, или с применением закладных болтов. В несущие стандартные роликовые опоры устанавливаются сами ворота. Расположение роликов происходит внутри самой несущей балки. Такая конструкция  позволяет с уверенностью сказать, что ворота будут легко открываться, и в зимнее время года обеспечит надежную работу всей конструкции.

Условия монтажа откатных ворот

   Главным условием является жесткость створчатой системы, которая должна выдерживать ветровые и весовые нагрузки, тем самым полотно не должно ни под каким условием изгибаться, даже под действием собственного веса. Приварка направляющей производится к жесткой створке.

   Компания "Стальная крепость" за многие годы работы  разработала оптимальные варианты чертежей, которые с нашей точки зрения являются экономически выгодными и оптимальными по техническим характеристикам. Для монтажа откатных ворот используют внешнюю раму, в основе которой лежит профильная труба 60×40×2 мм и трубная обрешетка с параметрами 20×20×1,5мм.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Прилагаемый ниже чертеж для рамы, шириной 4 метра.



К готовой системе конструкционной рамы сдвижных ворот приваривается  специальная направляющая (на чертеже представлена типовая направляющая от компании "Стальная крепость")

Готовая  конструкционная рама ворот с направляющей, загрунтованная и окрашенная.

Выбор комплектующих для монтажа откатных ворот.

   Подбор комплектующих осуществляется с учетом требований по весу, высоты полотна и ширины перекрываемых проемов самих ворот. Соответственно, главным элементом монтажа считается использование в конструкции направляющей, которая определяет долговечность и практичность при эксплуатации. В данном случае  мы рекомендуем использовать направляющие от компании "Стальная крепость"

   Наши клиенты  смогут самостоятельно рассчитать и подобрать комплектующие для откатных ворот от компании "Стальная крепость" , воспользовавшись специальной программой, которая автоматически рассчитает необходимые параметры конструкции. Для этого вам потребуется задать приблизительную массу полотна ворот и ширину проема, в результате вы получите необходимый чертеж откатных ворот. Внимание! Программа рассчитывает минимально допустимую длину консольной части.

Как изготовить и установить откатные ворота своими руками?

   Для того чтобы сделать качественный монтаж откатных ворот самостоятельно  и изготовить  их своими силами, необходимо знать некоторые моменты. Полотно системы ворот производит движение вдоль забора со стороны предполагаемого участка дома или коттеджа. Следовательно, вам необходимо предусмотреть будущее место, где будет производиться «откатывание»  полотна  ворот.

   На нашей схеме представлен вариант отката с правой стороны, поэтому движение ворот происходит изнутри, тем самым, вы должны обеспечить безопасность, а также не создавать иных помех для других конструкций вашего участка. Следовательно, расстояние, с которого будет планироваться откат ворот, должно быть чуть  больше ширины проема ворот, примерно, на размер консольной части (эта та самая часть, которая не закроет существующий проем и послужит противовесом конструкции).Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Длина консольной части равнозначна половины ширины проема. Значит, участок,  который необходим для движения ворот должен в длину составлять не менее, чем ширина проема умноженная на 1,5 а в ширину, следовательно, будет достаточно и  400 мм. Таким образом, если проем выдерживает требования, то Вы сможете установить нужные откатные ворота.

Монтаж откатных ворот своими руками.

1. Закладка фундамента:

   А) разметка ямы и выемка грунта

   Б) изготовление и установка закладного элемента

   В) заливка ямы бетоном

2. Если  откатные ворота будут автоматизированы, необходимо сделать требуемую разводку электрокабелей

3. Установка ворот и ответного столба

4. Установка автоматики для откатных ворот

   Перед установкой электропривода необходимо заложить кабели.Схема электропроводки показана ниже.



Пошаговое бетонирование основания для монтажа откатных ворот
Шаг 1. Разметка ямы под ФУНДАМЕНТ для
откатных ворот

Начиная с внешнего края проема, в стороне от откатных ворот отложите нужное  расстояние, равное одной второй (половине) ширины проезда (это  будет размер бетонного основания в длину). Вглубь территории отступите на 500 мм по всей длине отрезка (это и будет периметр ямы, который необходим для изготовления нашего фундамента ворот).



   Если  будущие столбы забора не будут использованы в качестве основных опорных столбов для откатных ворот,  необходимо с  противоположной стороны нашего проема, напротив ямы под бетонное основание,  произвести разметку ямы под ответный столб.

   Конструкция ямы должна быть такой, чтобы будущий столб мог бы без проблем примыкать к линии забора изнутри,  тем самым, не заужая проем конструкции. В случае автоматизации сдвижных ворот  требуется предусмотреть действующую возможность прокладки электрокабеля (провода) под проезжей частью между столбами.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема В данной ситуации подойдет пластиковая труба диаметром 25 мм(не менее).


Шаг 2. Выемка грунта

   Требуемый грунт вынимаем на глубину,  которая превышает глубину промерзания  не менее 200 мм. Для Подмосковья и центральных регионов глубина промерзания около 1,5 м, соответственно глубина ямы под фундамент должна  быть не менее 1,7 метра.



Шаг 3. Изготовление закладного элемента

   Для проведения данной работы необходим швеллер 16, длина которого равна длине  вашей ямы под  существующее бетонное основание, и арматура диаметром 12мм для связки  арматурной решетки. К заготовке швеллера привариваем отрезок арматуры, либо уголка  в длину, приблизительно около 1500 мм (см. рисунок).

После  необходимо приварить поперечные конструкции из этой же арматуры

Шаг 4. Установка закладного элемента в готовую яму

   Готовую конструкцию опустить в яму арматурой вниз и  зафиксировать так, чтобы боковая поверхность вашего  швеллера вплотную прилегала к существующему столбу забора. Швеллер установить строго горизонтально, для этого использовать уровень, и соответственно параллельно  по линии движения ворот.

   Необходимо уделить внимание уровню расположения верхушки плоскости вашего закладного элемента относительно уровня дорожного полотна в проеме ворот (обязательно!). От этого зависит зазор от дорожного полотна до нижней кромки ворот. Если закладной элемент установлен на уровне дорожного покрытия, то необходимо при использовании регулировочных площадок   сделать минимальный зазор под откатными  воротами. Следовательно, расстояние от дорожного полотна до нижней кромки полотна ворот  должно составить в пределах  100-110 мм.

   Нужно помнить, что возможность увеличить  необходимый зазор на несколько сантиметров, используя регулировочные площадки, можно, а уменьшить зазор уже не удастся (но, при условии сохранения технологичной возможности крепления опорных роликов).

Если вас не устраивает зазор в 70-100мм, то установите закладной элемент по уровню ниже проезжей части на возможное расстояние.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема

   Для наших клиентов  мы хотим заострить внимание на  то, что когда ваши столбы забора невозможно использовать в целях  опоры для откатных ворот или же тогда, когда верхняя кромка ворот декорируется  так называемой «короной» или «пиками», а так же в случаях, если существует необходимость монтажа двух опорных столбов, такие столбы нужно устанавливать на глухие ворота, которые перекроют проем свыше 4500мм. Это позволит увеличить стабильность полотна при парусных или ветровых нагрузках  в период открывания и закрывания всей системы.

   Если у вас слабые конструкционные столбы, или  чересчур  широкие ворота, требуется подготовить 1 или 2 опорных столба. Но, при этом размер столбов должен быть максимально  на 50 мм больше высоты от фундамента основания до верхней кромки  откатных ворот.

   Таким образом, готовые столбы устанавливаем в яму  и  связываем с закладными элементами, как указано на нашем рисунке.
Закладная деталь для откатных ворот с двумя опорными столбами.



Шаг 5. Заливка ямы бетоном.


   После установки закладного элемента  требуется залить яму либо бетоном, либо другим затвердевающим составом, но, при этом,  уровень бетона должен быть не выше поверхности закладного элемента. После этого  понадобится не менее 6 суток, чтобы система окончательно закрепилась в бетонном основании.



Установка ворот

Шаг 1. Определение и обозначение лини движения ворот.

   Натягиваем шнур вдоль всей линии проема, тем самым мы фиксируем будущую линию движения откатных ворот. При этом  следует учесть, что  расстояние от ответного столба до шнура не должно быть более 20-30 мм. Шнуровку лучше всего разместить  на высоте, примерно,150-200 мм. Это и будет касательной линией к внешнему краю несущего профиля.

Шаг 2. Подготовка роликовых тележек к монтажу.

Зафиксируйте требуемые регулировочные  основные площадки на системной платформе роликовых опор, так  как это указано на рисунке.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема



Шаг 3. Определение границ положения роликовых опор.

   Примерно на 150 мм отступите от края проема по плоскости закладного элемента  и отчертите нужную линию. Соответственно, это будет касательной линией по отношению к переднему краю первой роликовой опоры.  Рассмотрим крайнее положение второй роликовой опоры.  Определение роликовой опоры происходит следующим образом:  сначала необходимо вымерить общую длину ворот (обязательно!), включая ее консольную часть откатных ворот, вычесть из этого размера примерно 100 мм, отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Следовательно, это и  будет касательной линией внешнего края второй роликовой опоры.



Шаг 4. Сборка ворот

   Заранее подготовленные роликовые тележки  монтируем внутрь несущего профиля. Затем, смещаются к центру ворот. Устанавливаются раздвижные ворота вертикально, причем  роликовыми опорами на закладной элемент. После этого, необходимо установить  поочередно первую и вторую опоры   так, чтобы они  подошли вплотную к соответствующим касательным, а наши ворота нужно сделать так, чтобы они были параллельно и подходили вплотную к шнуровке.



Шаг 5. Монтаж откатных ворот. Регулировка горизонтального положения щита и положения роликовых опор

   При помощи сварки прихватываются регулировочные площадки вашей второй роликовой опоры. Следовательно, необходимо  выкатить ворота в проем до конца.  Делается это, если потребуются окончательные регулировки горизонтального положения ворот. По окончании прихватываются регулировочные площадки первичной роликовой опоры.

Схема монтажа откатных ворот:

  • снять полотно откатных ворот с роликовых опор
  • снять роликовые опоры с регулировочных площадок
  • сварка  по контуру регулировочных площадок, при привариваются они   к закладному элементу
  • крепление роликовых опор на регулировочные площадки
  • задвижка полотна откатных ворот на роликовые опоры
  • установка ворот в закрытом положении
  • установка уровня на плоскость несущего профиля.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема   При помощи гаечного ключа выставляем полотно откатных ворот в горизонтальное положение, при этом используем  регулировочные площадки (поднимаем или опускаем, друг относительно друга,  а также роликовые тележки на шпильках регулировочных площадок).

Примечание. Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.



Шаг 6. Регулировка положения роликовых опор внутри несущего профиля

   На регулировочных площадках ослабеваем крепления роликовых опор (только верхние гайки) и  производим откат ворот в диапазон, от крайнего положения (закрытого) до состояния крайнего открытого положения. Данная операция необходима для того, чтобы роликовые опоры  могли занять  правильную фиксацию внутри несущего профиля. Когда вы убедитесь, что ворота свободно перемещаются и катаются, затяните крепления роликовых опор. После этого необходимо убедиться, нет ли каких-либо  нежелательных конструкционных изменений в качестве покачивания ворот.  Но, если  вдруг, после полной  протяжки полотно откатных ворот стало двигаться значительно хуже, чем до этого было, то  обязательно ослабьте крепеж и устраните возможные перегибы  роликовых опор на крепеже тележки и конструкции.
Примечание. Особое внимание необходимо  обратить на существующую  плоскость, поперечную движению ворот.



Шаг 7. Установка концевого ролика и заглушки несущего профиля


   Вставляем концевой ролик внутри несущего профиля с той  стороны, где находится  передняя кромка полотна ворот. Затем, затягиваем крепежные болты, ставим  точку сварки между крышкой концевого ролика и несущим профилем. В данном случае сварка необходима для того, чтобы  при  последующем ручном методе использования откатных автоматических ворот  концевой ролик  являлся концевым упором. Но,  учитывая возможную инерцию полотна ворот,  ваше болтовое соединение не сможет  удержать концевой ролик на нужном месте.
Тыльную сторону откатных  ворот нужно установить на место и приварить заглушку несущего профиля.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема   Поставка заглушки осуществляется в комплекте с воротами.
Установка заглушки необходимо для того, чтобы в зимний период  в процессе открывания ворот, снег и лед не набивались внутри вашего несущего профиля. Но, если это произойдет, то в неподходящий  момент закрытия, укатанный роликами снег и лед,  приведет к заклиниванию ворот.



Шаг 8. Установка верхнего направляющего кронштейна

   На крепеже ролика кронштейна ослабеваем систему.  Затем, крепеж устанавливаем  над полотном откатных ворот таким образом, чтобы ролики  имели возможность обхвата  верхней кромки полотна, а  та сторона направляющего кронштейна с отверстиями для крепежа должна быть направлена в сторону опорного столба.
Следовательно, мы прижимаем наш кронштейн к опорному столбу и  закрепляем прочно.  При помощи  обычного уровня устанавливаем полотно ворот в  обычное вертикальное положение  и  фиксируем его роликами направляющего кронштейна.



Шаг 9. Обшивка полотна ворот

   Откатные (раздвижные) ворота можно обшить любым материалом. Например, если этим материалом будет профлист, то необходимо заказать материал, нарезанным в длину и по ширине. От передней кромки ворот начинаем производить монтаж  листов. При этом лист профнастила вкладываем внутрь  существующего периметра рамы и крепим  на обрешетку ворот саморезами по металлу или производим клепку. Клепка  является препочтительным вариантом установки листа. Закрепили  первый лист, затем устанавливаем второй лист внахлест на первый на одну волну вперед, также надежно крепим его, и  продолжаем укладку и монтаж листов последовательно до нужного заполнения системы полотна. Но, если  последний лист не укладывается в нужный периметр основания, то производят его подрезку в требуемый  размер.



Шаг 10. Монтаж верхнего и нижнего уловителей

   Нижний уловитель предназначается для частичного снятия нагрузки с роликовых опор в тот момент, когда откатные ворота находятся только в  закрытом состоянии.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема   Монтаж  уловителя осуществляется  при полностью нагруженных воротах(обязательно!). Определяем положения нижнего уловителя.  Закрываем  их,  подводим в нижней части  под концевой ролик до окончательного плотного касания системы.  При этом  опорная плоскость уловителей  не может быть выше основного положения концевого ролика.
Верхний уловитель откатных ворот  предназначается  для  прочного удержания полотна ворот от возможного  раскачивания при парусных(ветровых) нагрузках в закрытом положении.   При этом  монтаж верхнего уловителя осуществляется  на уровне защитных уголков, которые  установлены в  передней части кромки полотна ворот  так, чтобы они имели возможность  в закрытом положении  касаться уголками скоб верхнего уловителя.



Шаг 11. Монтаж автоматики.


   Для того чтобы электропривод имел возможность свободно  перемещать створку откатных ворот, к системе  крепится  специальная зубчатая рейка.  Данная  деталь является универсальной и подходит к  практически каждому электроприводу для ворот любого производителя.  При этом  рейка продается и изготавливается кусками по одному метру в комплекте с действующим крепежом системы.

Смотрите так же:

Откатные ворота своими руками - Dh-ural.ru

Откатные ворота своими руками

Установка откатных (сдвижных) ворот не сложна, но предполагает четкое представление о конструкции таких ворот и последовательное выполнение всех этапов их монтажа. Тому, кто решится установить откатные ворота своими руками, следует внимательно ознакомиться с приведенными ниже текстом и видеороликом.
Конструкция откатных ворот

Комплектующие-для-откатных-ворот


В основе откатных ворот лежит консольная конструкция. Наиболее актуальным для дачи или загородного дома является вариант, когда стальная консольная труба (балка прокатная), крепится к нижней части ворот. Именно при таком расположении консоли – снег воротам не помеха, и сам проем ворот остается свободным от каких-либо элементов конструкции.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема При эксплуатации ворот эта консоль движется по роликовым опорам, которые установлены на специально организованном фундаменте. Полотно откатных ворот представляет собой металлическую раму, облицованную стальным листом, профильным листом, сэндвич-панелями или др. материалом.

Качество и надежность откатных ворот, в первую очередь, зависят от качества консольной балки и роликов. При этом размеры консольной балки и роликов должны соответствовать размерам и весу ворот, с которыми они будут использованы. Во-вторых, чтобы установленные ворота имели минимальный люфт и выдерживали действующую нагрузку, консольная балка и ролики должны быть одного производителя и поставляться в комплекте. На качество откатных ворот влияет и то, насколько устойчивы комплектующие (консольная балка, ролики, другие металлические элементы конструкции), а также крепежные элементы к коррозии, к воздействию солнечных лучей и атмосферным осадкам. Качество откатных ворот повышается с применением порошковой покраски при производстве ворот, т.к. такая технология позволяет сохранять цвет на долгие годы.

Монтаж

1 Подбор комплектующих

В общем случае, для сборки откатных ворот понадобятся:
• балка прокатная;
• навесной столб ловителя;
• опора роликовая для балки
• система роликов и устройства направляющие для балки;
• комплект ловителей для балки;
• защитные крышки для балки.
От правильного выбора комплектующих для самостоятельной установки откатных ворот во многом зависит последующая надежная эксплуатация ворот. При выборе следует учитывать, в первую очередь, размеры проема (ширина, высота) и материалы полотна ворот. Нужно также заранее определиться с необходимостью установки автоматики, калитки и других опций.
Размеры проема определяют один из главных элементов откатных ворот – длину консольной (прокатной) балки.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Например, если проем ворот составляет 4000 мм, то расстояние для откатывания таких ворот в идеале должно быть в полтора раза больше, чем проем ворот, т.е. 4000 мм*1,5=6000 мм. Длина откатных ворот для такого проема тоже будет 6000 мм. В этом случае и длина консольной балки должна быть 6000 мм.
Выбор комплектующих зависит от веса полотна ворот, который определяется размерами и материалами полотна ворот. Для примера, рама стандартных откатных ворот с размерами 4000 мм*2000 мм весит до 100 кг. Материал обшивки – профильный лист с удельным весом 5 кг/м.кв. Посчитать примерный вес такой конструкции не составляет особого труда. От веса полотна откатных ворот зависят не только размеры, материал и покрытие комплектующих (роликов, направляющих, фиксирующих устройств), но и их стоимость.
В настоящее время на рынке представлен широкий ассортимент комплектов для откатных ворот, с помощью которых можно установить их самостоятельно. Компания Дорхан-Урал предлагает наборы комплектующих, предназначенных для самостоятельной сборки уличных (откатных) ворот весом до 600 кг с консольной балкой длиной 6000 мм и весом до 1200 кг с консольной балкой длиной 8000 мм. Навесной столб ловителя не входит в эти комплекты. Его можно приобрести отдельно. При необходимости, также могут быть отдельно приобретены различные опции («лежачий полицейский», калитка, и др.), не входящие в набор комплектующих, предназначенных для самостоятельной сборки откатных ворот.
Те, кто планирует установку автоматических откатных ворот, могут приобрести необходимое оборудование и различные аксессуары (пульты, радиоприемники, сигнальные лампы) производства Дорхан.

2 Изготовление рамы

Для изготовления рамы откатных ворот чаще всего используют стальную профильную трубу сечением 60х40 мм или 60х60 мм. Затем на раму накладывается полотно из выбранного материала. Самостоятельное изготовление рамы для откатных ворот требует определенных знаний и навыков, т.к. даже легкая кривизна рамы отразиться на устойчивости полотна ворот.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема
Компания Дорхан-Урал предлагает уже готовые рамы для откатных ворот различных размеров под заполнение профильным листом и сэндвич-панелями. Благодаря предлагаемому ассортименту сэндвич-панелей можно подобрать полотно ворот различного дизайна. Рамные конструкции для откатных ворот производства Дорхан устойчивы к коррозии, т.к. в них отсутствуют сварные соединения, а все крепежные элементы имеют покрытие цинком.

3 Подготовка проема к установке полотна ворот

При открытии полотно ворот откатывается вдоль ограждения во внутреннюю часть территории, поэтому необходимо предусмотреть столько места, чтобы оно полностью уходило за ограждение. Движению откатных ворот не должны мешать неровности грунта, растительность или нелинейность ограждения.

4 Создание бетонного основания

Платформа для основания откатных ворот должна быть забетонирована на глубину промерзания. В зависимости от регионов глубина фундамента может быть 1.5 – 2 метра.
Процесс создания фундамента для основания откатных ворот в общем случае состоит из следующих работ:
• разметка грунта;
• выемка грунта;
• изготовление и установка закладного элемента;
• заливка котлована бетоном.
Для установки автоматических откатных ворот именно на этом этапе проводят укладку кабеля между опорными столбами ограждения непосредственно под проездом (см. схема монтажа автоматики).
Закладной элемент, как правило, изготовляют из швеллера и уголка. В качестве уже готового закладного элемента компания Дорхан-Урал предлагает бетонируемую (силовую) раму.
В видеоролике подробно показан процесс установки силовой рамы и заливки ее бетоном. Разметку грунта, которая определяет местоположение и размеры котлована, проводят в соответствии с картой монтажа. Силовую раму устанавливают в котловане таким образом, чтобы ее передний опорный столб располагался заподлицо со столбом Заказчика (опорным столбом ограждения) и при этом строго горизонтально по направлению движения полотна ворот.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Перед заливкой бетоном силовую раму закрепляют с помощью отрезков арматуры.

5 Установка самих ворот

5.1 Установка столба ловителя

Столб ловителя необходим для установки ловителей, а также для закрытия технологического зазора. Его устанавливают заподлицо с опорным столбом ограждения, который находится на другой стороне ворот от закладного элемента. В видеоролике показан процесс установки столба ловителя двух видов: путем бетонирования и крепления анкерными болтами к столбу Заказчика (опорному столбу ограждения).

5.2 Установка роликовых опор

Порядок установки роликовых опор показан в видеоролике. Роликовые опоры устанавливаются непосредственно на фундамент для основания откатных ворот на болты, приваренные к силовой раме. На этом этапе выставляется необходимый просвет ворот в соответствии с размером, указанным в карте монтажа.

5.3 Установка площадки для электропривода

Для автоматических откатных ворот необходимо установить площадку для электропривода (см. схема монтажа автоматики). Порядок ее установки показан в видеоролике. Площадка для электропривода не входит в набор комплектующих, предназначенных для самостоятельной сборки откатных ворот. Компания Дорхан-Урал предлагает приобрести площадку для электропривода отдельно.

5.4 Монтаж направляющего устройства

Направляющие устройства обеспечивают удержание и движение ворот сверху. Порядок установки направляющих устройств на опорные столбы силовой рамы показан в видеоролике.

5.5 Установка полотна ворот

Установка щита (полотна ворот) с балкой показана в видеоролике. Щит с балкой задвигается в направлении роликовых опор. После установки щита (полотна ворот) с балкой на роликовые опоры необходимо добиться вертикальности ворот с помощью регулировки кронштейнов направляющих устройств.

5.6 Установка поддерживающего (концевого) ролика

Поддерживающий ролик устанавливают в переднюю часть балки, чтобы конструкция не провисла.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Порядок его установки показан в видеоролике.

5.7 Монтаж крышки задней

Задняя крышка задвигается в заднюю часть балки для защиты роликов внутри ее от попадания влаги, пыли и различных посторонних предметов. Порядок ее установки показан в видеоролике.

5.8 Монтаж нижнего ловителя

Ловители позволяют частично снять нагрузку с роликовых опор при закрытых воротах, а также удерживают полотно ворот от раскачивания при значительных ветровых нагрузках.
Нижний ловитель устанавливается внизу на столбе ловителя заподлицо с левым его краем. Положение нижнего ловителя необходимо отрегулировать так, чтобы полотно ворот с балкой свободно входило и упиралось в него. Передний край балки закрывается накладкой, которая, как и крышка задняя, защищает внутреннюю часть балки от попадания влаги, пыли и различных посторонних предметов. Порядок установки нижнего ловителя показан в видеоролике.

5.9 Монтаж верхнего ловителя

Верхний ловитель устанавливают на столбе ловителя, отступив от верха столба 80 мм, заподлицо с его левым краем. Порядок установки верхнего ловителя показан в видеоролике.
Вы можете задать вопросы нашим специалистам и обсудить с ними все нюансы процесса монтажа откатных ворот.

Самодельные откатные ворота своими руками

Еще несколько лет назад сделать откатные ворота своими руками было очень дорого, потому что фурнитура стоила столько же, сколько неплохой подержанный автомобиль. Раньше такую конструкцию для своих гаражей устанавливали только состоятельные люди, имеющие большой достаток.

Откатные ворота

При этом установка автоматического привода была чем-то нереальным. С того времени много чего изменилось и в наши дни фурнитура по карману многим, потому как упала в своей цене.

Откатные ворота для дачи имеют простую конструкцию, потому самому их поставить несложно и люди, сделавшие это, нисколько не жалеют. Причем отказавшись от услуг специалистов, в семейном бюджете остается внушительная сумма средств.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема

Преимущества самодельных откатных ворот

Сдвижные или откатные ворота не имеют вверху и внизу направляющих, за счет этого в них может въехать транспортное средство практически любых размеров и габаритов.

Движение конструкции осуществляется при помощи роликовых кареток, которые крепятся на бетонный фундамент. Движутся ролики внутрь направляющего рельса, который в нижней области рамы приварен. За счет этого каретка полностью защищена от атмосферных осадков и других раздражителей.

Если устройство, сделанное своими руками, эксплуатируется правильно, то можно быть уверенным в 55 тысячах безболезненных открытий и закрытий. Специалисты не советуют смазывать механизмы, потому что может прилипнуть грязь и песок, из-за этого возникают помехи во время движения.

Схема откатных ворот

План самостоятельного создания откатных ворот

Многие люди задаются вопросом о том, на что следует обращать внимание при выборе фурнитуры, когда самостоятельно хотят сделать откатные ворота. Современный рынок предлагает массу вариантов в различной ценовой категории и всевозможных производителей.

Откатные ворота отличаются своей долговечностью и надежностью. На них не составит труда своими руками установить автоматику.

Единственный недостаток откатных ворот – присутствие с боковой стороны места для осуществления отката. В этой конструкции электропривод не является обязательным атрибутом, он создан лишь для комфортной эксплуатации.

Для самостоятельной установки потребуется:

  • Подготовленные опорные столбы;
  • Создание фундамента для конструкции;
  • Проведение электропроводки под автоматику;
  • Создание ворот;
  • Монтаж конструкции.

Конструкция откатных ворот

Опорные столбы

Изначально потребуется правильно сделать монтаж опорных столбов, которые будут крепиться к сдвижным или откатным воротам. В качестве опоры можно использовать любой столб, он может быть бетонным либо кирпичным, дубовым брусом или швеллером.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема

Бетонирование столба своими руками должно осуществляться на глубину не менее одного метра, потому как это расстояние, на котором почва уже не промерзает. Каждый столб устанавливается ровно с помощью уровня и заливается раствором.

Дабы цемент полностью застыл, потребуется подождать не менее одной недели.

В случае с кирпичными и бетонными элементами важно приобрести закладные, на каждой столбе их должно быть по три штуки. Располагаются они четко и равномерно, от края делается отступ в 10 сантиментов. Наиболее оптимальный размер закладных конструкции составляет 5х5 сантиметров.

Откатные ворота – схема

Создание фундамента под откатные ворота

Чтобы осуществить заливку фундамента откатных ворот своими руками потребуется швеллер, имеющий ширину 20 сантиметров. Также понадобится арматура с сечением от 12 до 16 сантиметров. Необходимо порезать арматуру, каждый кусок должен иметь длину до 1,2 метра. После этого элементы привариваются к швеллеру с обеих сторон.

На следующем этапе необходимо сделать яму, ее ширина будет не менее 50% от показателей проема, при этом размеры ямы должны быть минимум 40 сантиметров, а глубина составит от 1,3 до 1,5 метров. Установка швеллера осуществляется полками вниз, после этого яму необходимо залить бетонной смесью. Если вы самостоятельно сделаете все правильно, то можно считать, что фундамент под самодельные откатные ворота готов.

Не забывайте о том, что каждая работа своими руками, в том числе, укладка швеллера, должна происходит с применением уровня, чтобы все пропорции были соблюдены. Верхняя область элемента должна идти в уровень с дорогой, асфальтом или плиткой. После этого у вас будет готова ровная площадка или основание, к которой вы вскоре начнете приваривать каретки или роликовые тележки для конструкции.

            Под откатными воротами фундамент должен выстояться не менее 14 дней, однако в строительных нормах эта цифра достигает 28 дней.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Какой вариант выбрать, решать только вам.

Элементы откатных ворот

Нарезка, сварка и покрасочные работы

После того как вы закончите предыдущие работы, необходимо нарезать трубы. Кроме того, понадобится вас болгарка с кругом, которая позволит убрать с металла ржавчину и окалины. Важно соблюдать правила безопасности, потому приобретите и наденьте защитные очки.

Если устройство вы планируете с обеих сторон зашить профнастилом, то обрешетки или трубы внутреннего каркаса должны быть установлены посередине. Если зашивка будет происходить с обеих сторон, то элементы потребуется сдвинуть к краям. Очень важно, чтобы материал, который вы будете использовать для обшивки, имел крепление к внутреннему каркасу конструкции, дабы он плотно прилегал к несущей раме. После этого с помощью ацетона или растворителя нужно обезжирить все трубы и загрунтовать их. Используйте для этих работ кисть или краскопульт.

На первом этапе приваривается каждая труба прихватами по несколько сантиметров. Расстояние между элементами должно составлять 30 сантиметров. К несущей раме снизу приваривается направляющий рельс, который должен быть у вас в комплекте с остальной фурнитурой. Каждая труба и рельс должны быть приварены накрест и в порядке шахмат, чтобы рама не «повелась» при эксплуатации.

После этого сделать зачистку каждого сварочного шва при помощи болгарки и дальше продолжать грунтовать сварочные участки, где вы осуществляли грунтовку. Когда вся конструкция высохнет, начинайте наносить краску. Лучше всего отдать предпочтение Снежке, алкидной эмали или краске от производителя Хамрайт (Hammerite). Их можно наносить без грунтовки, такие покрасочные материалы имеют высокую устойчивость к атмосферным явлениям. Нанести потребуется не менее двух слоев, второй только после того, как окончательно высохнет первый.

Установка ворот

Важно помнить о том, что концевой или накатной ролик имеют размер всего в 150 миллиметров, потому необходимо отодвинуть каретку, которая находится ближе всего к проему подальше.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Тот элемент, который находится дальше от проема, выставляется так своими руками, чтобы не происходило выбивание заглушки во время закрытия ворот.

На следующем этапе все платформы кареток потребуется обварить, очень важно получить необходимый результат (одинаковые уровень ворот и отсутствие перекосов). Далее приваривается поддерживающий ролик к верхней области конструкции, после этого устанавливается концевой или накатной ролик. Важно, чтобы последний элемент накатывался таким образом на нижний уловитель, дабы он разгружал ворота во время каждого их закрытия.

Многие люди во время монтажа своими руками откатные ворота делают таким образом, чтобы роликовые каретки имели прикрученные или приваренные к ним шпильки. Работа трудоемкая и в действительности не имеет никакого смысла, так делают только те, кто впервые устанавливает конструкцию. Некоторые считают, что таким образом будет легче регулировать каретки или снимать ее в случае нарушения эксплуатационных качеств. Вместо приваривания шпилек и регулировки, лучше приваривать каретки таким образом, чтобы в случае необходимости их можно было безболезненно срезать. Желательно платформы не устанавливать в тяжело доступных местах. Если вы все-таки хотите ролики со шпильками, то лучше покупать сразу готовую платформу с болтом, а еще лучше выбирать шпильки специально под каретки.

Готовая платформа приваривается к фундаменту или швеллеру, а каретки крепятся на готовую конструкцию самостоятельно уже при помощи гаек. Такой вариант монтажа обойдется несколько дороже, но зато вы сможете быть уверены, что не потратите впустую свое время и не станете делать лишнюю работу. Есть небольшой секрет, заключается в том, что все фирмы, занимающиеся монтажом откатных ворот, приваривают ролики сразу к швеллеру. Если делать конструкцию своими руками, то основная задача – сэкономить деньги. Описанный вариант помимо своей невысокой стоимости еще и проще в исполнении.

Ни для кого не секрет, что самому откатные ворота всегда обходятся дешевле, чем «под ключ» у специалистов.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Подводя итоги, следует заметить, что для готовой конструкции потребуется фурнитура (механизмы и комплектующие). Каждый, кто решит самостоятельно создать откатные ворота, сможет понять, насколько доступно это в наши дни.

установка ворот своими руками

Этот проект «сделай сам» демонстрируют два эксперта по фехтованию. Смотреть Как установить подъездные ворота Amazing Gates, автоматический механизм открывания ворот, садовые ворота и забор из кованого железа. 2-3 часа на установку мотора и зубчатой ​​рейки. Время на подготовку площадки под столбы забора или бетонную поверхность дополнительно | Необходимые инструменты: ворота и аксессуары Get-A-Gate, дрель (подходит для бетона), шурупы по бетону, шурупы для кронштейнов к деревянным столбам, крепления, шурупы по бетону и металлу, угловая шлифовальная машина для резки направляющих и ворот… Сделай сам Комплект раздвижных ворот включает раму откатных ворот, стойку, колеса, направляющую и, при необходимости, комплект низкого напряжения двигателя откатных ворот, который может питаться от 12 В на расстоянии до 50 метров.наши ворота. Установка забора и ворот своими руками Как для жилой, так и для коммерческой недвижимости правильные заборы и ворота могут повысить безопасность, конфиденциальность и эстетическую привлекательность. Ключом является понимание некоторых основ строительства ворот, и вы можете построить ворота любого дизайна, какие захотите. Профессиональная установка заборов и ворот - удобный способ сэкономить время и силы, но самостоятельная установка может дать значительную экономию средств. Несколько важных шагов помогут убедиться, что в следующий раз, когда вы повесите ворота на своей земле ... это будет труднее всего. Предварительно просверлите петли и прикрепите петли к стойкам с помощью шурупов.Наши откатные ворота невероятно просты в установке по сравнению с другими раздвижными воротами.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Откатные ворота DIY Откатные ворота Следы DIY Распашные ворота DIY Бетонирование в столбах Звучит достаточно просто, я слышал, вы говорите. Мы предлагаем стандартное, двойное или тройное порошковое покрытие для всех наших изделий из кованого железа, а также возможность гальванизации или цинкования, которое защищает железо от ржавчины в течение как минимум 10-летнего гарантийного срока. Если столб двигается, ворота ломаются - все очень просто. воротные установки. Наши кованые заборы могут быть окрашены в различные цвета, включая бронзовый, бежевый, черный, белый и ржаво-коричневый.Выберите индивидуальный дизайн для большей универсальности. (6 мин 31 сек) Учебное пособие по изготовлению собачьих ворот и детских ворот из ПВХ: существует множество забавных способов построить детские ворота для вашей лестницы или некоторых других проблемных участков дома, и вот эта уникальная идея в этом отношении. Смотреть Мы гарантируем, что у вас будет качественный забор, который прослужит долгие годы и при этом будет отлично выглядеть! Справочный центр для ручных и электрических ворот. видео Серия Mesa.Этот пост проведет вас через важные шаги, чтобы обеспечить легкую установку ворот и долгую работу. Но в их установке есть многое, что может быть менее очевидным для того, кто только начинает работать в качестве домовладельца. Установите комплект ворот с существующими воротами подъезда. Смотрите на YouTube. Смотреть Цель: овладев этим уроком, вы сможете добиться успеха при самостоятельной установке. Расширения для ворот своими руками могут легко добавить высоту, чтобы предотвратить смелые побеги от… Мы предоставим 8-футовые, 10-футовые или нестандартные панели для ограждений в зависимости от вашего потребности.Установка ворот Панели забора легко крепятся к столбам с помощью наших скоб для забора. панели можно легко обрезать до необходимой ширины. видео Выкопать ямы для столбов сложнее всего Но если вы любитель «сделай сам», то вам нужно знать несколько основ, чтобы встать на правильный путь: Цвет порошкового покрытия.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Используйте два бруса, чтобы немного приподнять ворота, чтобы они находились на одной линии с столбами.Вставить две стойки, ввинтить петли, повесить калитку и прикрепить защелку. 3. Эти инструкции могут быть адаптированы для изготовления • Руководства по установке Aluglide Распаковка необходимых инструментов Alu-glide • Ударно-сверлильный станок… 6 и 8 мм сверло по камню… Обычная ножовка с лезвием с 24 зубьями… 10 мм Трубный гаечный ключ (входит в комплект) • Отвертка Star / Pozi • Измерительная лента • Спиртовой уровень • Карандаш • Плоский напильник • Квадратный забор с молотком для бассейна Указатель по установке ворот своими руками Шаг 1: Расположение ворот, расположение и маркировка -Out Шаг 2: Сверление ворот Шаг 3: Сборка и установка ворот Скачать.Версия PDF Мнения полностью мои собственные. Серия Deco. В DCS Industries мы рады предложить нашим клиентам вариант установки забора и ворот своими руками (DIY). Смотреть Как хороший ориентир, треть вашего поста должна быть в земле. Поместите стойки с каждой стороны так, чтобы их верхняя часть была на 50 мм выше, чем верх ворот, и оставьте зазор 5 мм с каждой стороны ворот, чтобы они могли свободно открываться и закрываться. Ворота следующих серий доступны для самостоятельной установки: помимо выбора из этих уникальных стилей ворот, наши клиенты могут выбрать различные цвета порошкового покрытия, запорные механизмы и материалы планок, включая натуральный кедр, композитный кедр в деревенском стиле и композитное красное дерево. .Установка открывателя ворот Дизайн и фурнитура - вот что позволяет деревянным воротам служить десятилетиями. Петлевые детекторы определяют, какие действия предпринимаются при обнаружении транспортного средства. Смотрите на YouTube. Смотрите на YouTube. Загрузите .PDF Version ИНСТРУКЦИИ ПО СБОРКЕ ВОРОТ **** ПРИМЕЧАНИЕ: Есть 2 вертикальных стойки, в одной предварительно просверлены отверстия для петель, а в другой - не забудьте оставить достаточно места для машины (или двух), чтобы в ней сесть подъезд к воротам до их открытия.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Если вы заинтересованы в повышении безопасности вашего дома, вы можете подумать об установке автоматических ворот. Раздвижной Время: 5-6 часов на установку откатных ворот. Когда вы решили, в какую сторону вы хотите, чтобы ваши ворота открывались, положите их лицевой стороной вниз на ровную поверхность. В этом видео показаны основные настройки печатной платы. иллюстрирует основные настройки печатной платы. Качать Профессиональная установка заборов и ворот - удобный способ сэкономить время и силы, но самостоятельная установка может дать значительную экономию средств.Нужны инструкции по установке? Эти недорогие ворота имеют сдержанный, цельный внешний вид с деревянными планками, заключенными в каркас из кованого железа. Познакомьтесь с нашей дочерней компанией DCS Pool Barriers! видео Ворота серии Elite предлагают идеальное сочетание элегантности и простоты с гладкими деревянными планками, обшитыми кованым железом. трек Автоматические ворота своими руками требуют специальных навыков. Наша система установки заборов своими руками очень удобна в использовании.2005-2019 - Gatesplus, Австралия. Не торопитесь, не торопитесь. Подъездные ворота могут обеспечить не только безопасность ландшафта, но и потрясающую красоту - это очевидно. 03:42. Установка ворот Советы по установке ворот подъездной дороги своими руками. часть. Кроме того, вам не нужно быть опытным мастером, чтобы установить свои новые ворота своими руками. Великолепные ворота серии Deco изготовлены из высококачественного композитного дерева и увенчаны декоративными завитками из кованого железа и пологими арками.Комплексный сайт, посвященный всем аспектам установки подъездных ворот, автоматизации ворот, домофонов для ворот, балок подъездных ворот, опор колонн. Об остальном мы отказались от догадок. DCS Industries изготовит компоненты ограждений и ворот, чтобы удовлетворить различные потребности, требования к размеру и стилю. Установка ворот подъездной дороги (5 простых шагов своими руками) Опубликовано 16 апреля 2019 г.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Благодаря плавной арке, композитному дереву и поразительному кованому железу наши ворота Mesa Gates предлагают простой, но элегантный вид, который улучшит стиль любой собственности.Эти компоненты затем доступны для покупки и установки заказчику, в том числе владельцам жилой или коммерческой недвижимости, подрядчикам и другим компаниям, занимающимся забором и воротами. (6 мин 22 сек) Однако, если вы не хотите идти по этому пути, то отличной альтернативой станут комплекты для электрических ворот, сделанные своими руками. (4 Шаги по установке петель ворот. Установка заборов и ворот своими руками Благодаря таким телешоу, как «Блок», вызывающим огромный интерес и воодушевление, домовладельцы как никогда стремятся запачкать руки и взять под контроль свой собственный ремонт.Петли могут быть прямыми закапыванием / укладкой, пропилом / врезкой, сенсорным зондом или палочкой. 15 апреля 2016 г. - Эти простые в сборке конструкции ворот для забора своими руками обеспечивают конфиденциальность и защиту, в то же время улучшая внешний вид вашего дома с любой точки обзора. Плохо установленные столбы составляют 90% всех проблем с воротами. Установка открывателя ворот Наш кронштейн с болтовым креплением упрощает установку автоматического открывателя ворот. Сад В отличие от материалов ограждения, установка ворот из кованого железа или алюминия одинакова, независимо от того, устанавливаете ли вы одни из наших ворот Stronghold Iron® или Infinity Aluminium®.Ищете ли вы большую безопасность или просто хотите добавить стильности своей собственности, естественная элегантность и долговечность кованого железа делают его отличным вариантом для ограждения. Чтобы решить эти проблемы, мы недавно провели электронное интервью на эту тему с профессиональным ландшафтным дизайнером Полом Корсетти (см. Его краткую биографию ниже). Серия Феникс. Планирование установки откатных ворот Чем больше времени вы потратите на этот этап, тем меньше будет сделано ошибок и потрачено времени на переделку, поэтому потратьте немного времени на то, чтобы сделать эту деталь правильно.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Поэтому правильная установка петель является обязательным условием для эффективной работы ворот. (6 мин 22 сек) Как для жилой, так и для коммерческой недвижимости правильные заборы и ворота могут повысить безопасность, конфиденциальность и эстетическую привлекательность. См. Фотографии ворот и схемы расположения ворот в 3D. Присоедините к воротам запорную арматуру и опускную штангу. Смотреть Поскольку наши ворота сделаны своими руками, вам не нужно тратить с трудом заработанные деньги на внешнего подрядчика, который выполнит установку за вас.Авторитетные поставщики могут спроектировать и изготовить автоматические ворота, которые вы сможете установить самостоятельно, а не дешевый онлайн-комплект. Прочность порошкового покрытия. Смотрите на YouTube, подпишитесь на канал YouTube www.amazinggates.com, Winter Driveway Gate и распродажу Gate Openers. Вы можете построить свои собственные ворота из недорогих материалов в строительном магазине и некоторых основных инструментов, которые есть в доме. Петлевые детекторы - это «мозг» системы. Все, что вам нужно знать об установке вашего автоматического электромеханического открывателя ворот с системой контроля доступа, такой как цифровые клавиатуры, системы телефонного ввода, радиопульты, карты для ввода ключей, таймеры, петли и датчики.Ворота более высокого качества более устойчивы к погодным условиям, вредителям и повреждениям и могут обеспечить более безопасное решение для безопасности вашего дома. Вот как можно установить петлю для правильного подвешивания ворот. Если у вас нет опыта установки большинства комплектов электрических ворот, рекомендуется использовать профессионального установщика. Однако на этом экономия не заканчивается. Установить комплект ворот можно в течение дня, но при необходимости завершите его на второй день. Посетите наш веб-сайт сегодня, чтобы получить советы по изготовлению ограждений своими руками, включая учебные пособия, видео, идеи и многое другое.Это может показаться простым обновлением, но оно значительно улучшит работу наших ворот.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема видео часть. Подъездные ворота доступны из различных материалов, повышают ценность вашей собственности и повышают безопасность вашего дома. Правильные ворота не позволят вашим домашним животным проникнуть внутрь, а вредным посетителям - внутрь. Любые раздвижные ворота имеют только несколько ключевых частей, которые требуют рассмотрения - рельсы, ворота, опорный пост направляющих или продукт, предоставленный компанией National Hardware для этого проекта.Профессиональная установка заборов и ворот - удобный способ сэкономить время и силы, но самостоятельная установка может дать значительную экономию средств. Установка решетчатых ворот на вашем заборе - идеальный способ сделать вашу собственность более доступной - и это то, что вы можете сделать дома самостоятельно. DCS Pool Barriers, LLC предлагает различные стили и варианты отделки, чтобы убедиться, что для вас установлено правильное ограждение. Для получения полных инструкций и из соображений безопасности обратитесь к руководству по открыванию.Большинство домовладельцев оставят детали установки подъездных ворот профессионалам. (2 мин 58 сек) Изучите основные шаги по его установке самостоятельно. 2. Нет необходимости в изготовлении - вам нужно только собрать продукт, используя нашу бесплатную установку - Предварительное сверление, а затем прикрепить петли к секциям ворот. инструкции и по соображениям безопасности обратитесь к руководству по открыванию. Это будет охватывать стандартную самодельную установку пешеходных (пешеходных) ворот или ворот с ручным управлением.Размер панели. Начни со своего поста. (813) -792-9726 800-537-GATE a Web Direct Поддержка сайта брендов: с 9 до 21 по восточному стандартному времени, 7 дней в офисе: с 9 до 17 по восточному стандартному времени, с понедельника по субботу по запросу: 24 часа в сутки Как повесить ворота фермы / Забор: добавьте новый уровень безопасности в загородную собственность, установив правильно подвешенные ворота. Смотрите на YouTube. Для полного Это компоненты модуля управления, которые устанавливаются на панели управления приводом ворот или на печатной плате и работают в тандеме с контуром.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Предоставление доступных по цене продуктов для душевного спокойствия для защиты вашей собственности.Электростатическое порошковое покрытие - это инновационный метод отделки кованого железа, устойчивый к скалыванию, растрескиванию, выцветанию или отслаиванию даже в суровых условиях. Изгородь Ресурсы: для такого нестандартного проема подрядчик по забору может изготовить нестандартные ворота, соответствующие вашему проему. ... Ворота и ограждения Как установить кольцевую защелку для калитки Кольцевая защелка - это простой способ держать садовую калитку закрытой. Это даст вам ширину для ваших ворот - обычно это ширина проема плюс 50 мм нахлест на стороне приемника плюс нахлест на стороне направляющих / роликов, обычно 100 мм для ручных ворот или 400 мм для автоматических ворот.Самостоятельная (DIY) установка забора и ворот. На несколько шагов больше, чем наши распашные ворота. Заполнение Установка ворот подъездной дороги Ghost Controls предлагает быстрые, инновационные и бесшумные распашные ворота, автоматические системы открывания ворот и аксессуары. Это видео Наш кронштейн с болтовым креплением упрощает установку автоматического открывателя подъездных ворот. мин 45 сек) Как и в случае с другими нашими услугами по ограждению и воротам, мы проектируем, производим и наносим порошковое покрытие на высококачественные компоненты из кованого железа на нашем предприятии в Фениксе.Укладывание Вы будете поражены тем, насколько легко установить один из При правильной установке двигатель ворот не должен требовать какого-либо обслуживания по адресу… ABN 96 205 178 715 - Электронная почта: [email protected] ЗАРЕГИСТРИРОВАННЫЙ СТАЛЬНЫЙ ЧЛЕН Мой муженек сделал перерыв в переоборудовании нашей большой кухни, сделанной своими руками, в установите новое оборудование для ворот от National Hardware на наших двух воротах для частных ограждений, и сегодня я поделюсь простым учебным пособием. Установка Когда вы заказываете кованые ограждения в DCS Industries для самостоятельной установки, ваш выбор может быть изменен с помощью следующих опций: DCS Industries предлагает несколько различных серий ворот для разных стилей и бюджетов.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема видео Это практическое руководство от Americaâ € ™ s Fence Store научит вас основам установки ворот для звеньев цепи. Элитная серия.

откатные деревянные ворота для забора

Деревянные раздвижные ворота Дизайн Android-приложения в Google

Автоматические откатные ворота

предлагают безопасное и практичное решение для домов, коммерческих предприятий, складов и складских зданий с ограниченным пространством подъездных путей. Ворота могут быть любого размера и длины и могут быть изготовлены из самых разных материалов.Большие металлические ворота, специально предназначенные для промышленного применения.

Как сделать деревянный забор откатной. DIY:

Откатные ворота своими руками. Узнать больше. Деревянные ворота Деревянные ворота Подъездные ворота Реечные ворота в сад и патио. Забор ВоротаВорота Подъездная дорожкаВходные воротаВорота заднего двораНаружные воротаЗабор патиоДеревянные ворота в садДеревянные воротаДеревянные ворота конструкции.

Раздвижные ворота Садовые ограждения Ворота eBay

Результаты 1 48 из 197. качество CAMEавтоматизированные железные дубовые ворота ручной работы раздвижные консольные подъездные ворота.Кабели в комплект не входят, но доступны за дополнительную плату. Мы также можем подключить освещение на подъездной дорожке, чтобы его можно было включать и выключать с помощью пульта дистанционного управления ворот или внутренней связи. Все наши ворота изготовлены вручную с особой тщательностью.

25+ лучших идей для раздвижных ворот на Pinterest. Patio

Как сделать своими руками консольные откатные ворота. Составьте план. Собачьи ВоротаЗабор ВоротаСобачий ЗаборСкатные ВоротаЗаборАвтоматические ВоротаАвтоматические ВоротаИдеи Для ВоротИдеи Для Забора Замените старые ручные двойные деревянные распашные ворота на автоматические консольные откатные ворота.

Откатные ворота YouTube

25 июл 2013. Самодельные откатные ворота .. Популярные комментарии. Лучшие комментарии; Новички вперед.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема TheRanhughes 3 года назад. Аплодисменты на заборе ворот. Насмехается над видеосъемкой в ​​портретном стиле .. Читать дальше. Показывай меньше. Ответить 3 4. Cuper Gutierrez9 месяцев назад. Можете ли вы сделать видео длиннее? Я пытаюсь сделать что-то в этом роде ..

25+ лучших идей автоматических откатных ворот на Pinterest

Сделай сам, как построить свои собственные консольные откатные ворота - Составьте план. Собачьи ВоротаЗабор ВоротаСобачий ЗаборСкатные ВоротаЗаборАвтоматические ВоротаАвтоматические ВоротаИдеи Для ВоротИдеи Для ЗабораЗамените старые ручные двойные деревянные распашные ворота на автоматические консольные откатные ворота.

Откатные ворота вместо распашных! ДА!

Ограждение Colorbond. Узнать больше. вау .. электрические ворота на подъездной дорожке..солнечная энергия · Электрические ворота на проезжей частиЭлектрические воротаАвтоматические ворота на проезжей частиЗаборные воротаПередний заборЗаборы для приватностиСкатные ворота для забораДеревянные ворота

Откатные ворота от Gates and Fences

Откатные ворота любого размера изготавливаются вручную в Великобритании.Огромный ассортимент конструкций откатных ворот. Ручная или электрическая система открывания. Как правило, мы используем лучшую, медленно выращиваемую сосну Redwood, но также можем изготовить ваши новые откатные ворота из ироко, металла или кедра.

Раздвижные деревянные ворота YouTube

9 февраля 2019 г. Раздвижные ворота и фасадные ограждения от Nailed it Fencing Продолжительность: 1:47. Пригвожденный подрядчик по ограждению пикетные заборы, заборы и ворота 859 просмотров · 1:47 · как сделать недорогой портал для раздвижных ворот, который можно использовать Продолжительность: 2:21.PHILIPPE RICOUX 31 843 просмотра · 2:21. ДОМ.

ДОМАШНИЕ ВОРОТА YouTube

17 июля 2008 г. ворота, которые я сделал дома с нуля, используя устройство для открывания гаражных ворот, для всех сомневающихся, вот доказательство.

Сенсационные раздвижные садовые ворота, двери и

Скульптурные раздвижные ворота служат стильным фоном для интерьеров этого обеденного стола из переработанного пластика.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Дизайн двора Мэтью Каннингема, включающий ворота и восстановленный гранитный пол, был удостоен награды Ассоциации профессиональных ландшафтных дизайнеров 2015 года.

DIY Steel Driveway Gate Kit - стиль ATHENS - 15 x 5 футов

ОПИСАНИЕ ПРОДУКТА:

Подъездные ворота увеличивают привлекательность вашего дома и повышают стоимость при перепродаже. Комплект DIY Dual Swing Athens Gate от ALEKO обеспечивает все преимущества традиционных стальных ворот на подъездных путях по более доступной цене. Серия Athens Gate имеет классический дизайн, который дополняет большую часть домашней эстетики, обеспечивая декоративный вход на подъездную дорожку или в сад. Получите свои ворота DIY в полностью разобранном виде - просто следуйте предоставленным инструкциям и соберите ворота с оборудованием, входящим в комплект.Все ворота из стали с порошковым покрытием, предотвращающим растрескивание, отслаивание, ржавчину или погодные повреждения, поэтому ваши ворота будут красивыми на долгие годы.

Каждый комплект ворот включает в себя:

Стойки ворот, боковые трубы, горизонтальные трубы, штативы, все необходимое оборудование, детали ворот, замок ворот с ключом, инструкции и эскизы ворот. Инструменты, необходимые для сборки, в комплект не входят.

Хотя эти ворота выглядят великолепно сами по себе, они были созданы, чтобы соответствовать стальным панелям ограждения ALEKO и стальным пешеходным воротам DIY.

ХАРАКТЕРИСТИКИ:

  • Комплект стальных ворот ALEKO DIY Driveway

  • Более низкая цена, чем сборные ворота; простой процесс сборки и установки

  • Подходящие панели для пешеходных ворот и ограждения для завершения внешнего вида доступны отдельно

  • В комплект входят: стальные ворота в разобранном виде, стойки ворот, замок с ключами, оборудование для сборки и инструкции

  • Материал: Сталь с порошковым покрытием для предотвращения ржавчины и повреждений от погодных условий.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема

  • Не установлен. Размеры в сборе: 15 x 5.75 футов; После установки / закрепления столбов общая высота соответственно уменьшится.

  • Цвет: черный

    СХЕМА СБОРКИ:

    Здесь вы найдете дополнительные / запасные части для ваших ворот.

Установка автоматических ворот на проезжую часть по сравнению с ручными воротами: Советы по установке ворот подъездной дороги своими руками + проблемы технического обслуживания ворот подъездной дороги


Этот пост может содержать партнерские ссылки. Если вы совершите покупку по этим ссылкам, мы можем заработать небольшую комиссию без каких-либо дополнительных затрат для вас.

Небольшая поездка по стране всегда идет на пользу душе. Вот как я обнаружил въездные ворота, которые вы видите на этой фотографии:

Нестандартные ворота, имеющие особое значение для домовладельца, также являются «пищей для души».

Я не могу придумать лучшего приветствия для вашей собственности, чем въездные ворота, которые напоминают вам о том, что для вас важно:

Ворота не только выглядят великолепно, но и отпугивают адвокатов от вашего порога - среди прочего вещи.

Ниже приведены некоторые важные вещи, которые необходимо знать перед покупкой въездных ворот для подъездной дороги, а также несколько советов по самостоятельной установке подъездных ворот!

Типы подъездных ворот

Существует 2 основных типа подъездных ворот:

  1. Раздвижные ворота подъездной дороги
  2. Распашные ворота подъездной дороги

Выбираемый вами тип распашных ворот - раздвижные или распашные - в конечном итоге будет зависеть от того, насколько ваш участок окружает зону ворот.

В большинстве случаев распашные ворота (в отличие от раздвижных) лучше всего открывать на шарнирных стойках вдали от проходящего транспорта и внутрь дома.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Если ваша подъездная дорога слишком крутая, вам потребуется калитка, которая отводится от собственности в сторону прибывающих транспортных средств. Двусторонние ворота лучше всего подходят для наклонной подъездной дороги, независимо от того, открываются они или выходят. - Источник

Автоматические и ручные ворота входа

Затем вам нужно решить, хотите ли вы автоматический или ручной ввод ворот.ворота с ручным въездом.

Конечно, с ручным затвором будет доступнее .

Стоимость вашей установки будет полностью зависеть от сочетания стиля и функции, которое вы выберете. Ручные ворота могут стоить всего 500 долларов, тогда как автоматические ворота могут легко стоить более 10 000 долларов, в зависимости от характеристик. Source

Автоматические ворота на подъездных путях обеспечивают ряд дополнительных преимуществ в плане безопасности. Точно так же дополнительная технология, встроенная в автоматические ворота, означает, что со временем произойдет еще больше проблем, что приведет к увеличению счетов за ремонт в будущем.

Если вы выберете автоматические въездные ворота, вам также необходимо будет определить, предпочитаете ли вы ввод с клавиатуры, карточный ввод или какой-либо другой тип системы управления воротами.

Материалы для подъездных ворот

Кованое железо является особенно хорошим материалом для автоматических подъездных ворот - благодаря его антикоррозийным свойствам.

Вот несколько полезных советов перед установкой подъездных ворот из кованого железа.

Другими хорошими альтернативами являются:

Деревянные ворота также заслуживают внимания - из-за более низкой стоимости.Однако, если вы остановились на деревянных воротах, просто поймите, что они потребуют большего ухода, чем металлические ворота.

Вот некоторые вещи, которые следует знать перед установкой деревянных ворот.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема

Техническое обслуживание ворот подъездных путей

Открыватели подъездных ворот и сами ворота, очевидно, подвергаются воздействию погодных условий круглый год.

Следовательно, они требуют регулярного обслуживания для обеспечения их эффективной работы.

Например:

  • Петли на воротах необходимо регулярно смазывать.
  • Цепной привод откатных ворот также нуждается в смазке.
  • Вам нужно отпугнуть вредителей от вложения в устройство для открывания ворот и вокруг него.
  • Трубки открывателя ворот необходимо часто чистить и смазывать.

Обязательно к прочтению: Советы по обслуживанию автоматических ворот

Советы по установке ворот DIY

Большинство домовладельцев оставят детали установки ворот с подъездными путями профессионалам.

Но если вы любитель DIY, вам нужно знать несколько основ, чтобы встать на правильный путь:

  • Не забудьте оставить достаточно места для машины (или двух), чтобы сесть в нее. подъезд к воротам до их открытия.
  • Если вы остановились на распашных воротах, лучше всего установить их так, чтобы они не попадали в зону входящего трафика.
  • Если у вас наклонный подъезд, то лучше всего подойдут ворота, у которых 2 двери работают в унисон (двустворчатые).
  • Если у вас есть забор или каменная кладка, ведущая к месту, где будут ворота, установите столбы ворот сразу за столбами или непосредственно рядом с ними.
  • Большинство автоматических ворот бывают с пролетами 12, 14, 16 и 18 футов, поэтому планируйте строительство забора, ведущего ко входу в ворота, заранее.
  • При измерении оставьте достаточно места для автомобилей скорой помощи и больших грузовиков для доставки, чтобы добраться до вашего дома.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Меньше всего вам нужно, чтобы грузовик UPS выезжал из ворот, когда подъезжал к дому!
  • Выберите надежный бренд для выбранного вами комплекта для въездных ворот. В этом случае для надежной системы лучше перестроить.
  • В большинстве случаев вы получите весь комплект и кабудл от одного и того же поставщика. На случай, если вы купите компоненты для въездных ворот отдельно, вам нужно знать, как найти и купить устройство для открывания ворот. Электродвигатель ворот - ключевой компонент автоматического открывателя ворот.

Обязательно прочтите: 10 советов по лучшей установке ворот подъездной дороги

Ресурсы по установке подъездных ворот своими руками

Все еще думаете о том, чтобы построить ворота подъездной дороги самостоятельно?

Обычно помогает, когда вы «видите» что-то в действии, а не просто читаете это.

Итак, вот несколько видеороликов, руководств и диаграмм по установке подъездных ворот, которые помогут вам заранее спланировать, как выполнять каждый из необходимых шагов:

Это видео показывает в меньшем масштабе, как построить подъездные ворота с нуля и установите его самостоятельно:

Перед покупкой подъездных ворот…

Приведенные выше советы помогут вам начать работу. Как только вы начнете исследовать продукты и инсталляционные компании, доступные вам в вашем районе, возникнет еще много вопросов, о которых вы, возможно, не задумывались раньше.

Есть много компаний, которые сделают для вас индивидуальные ворота. Получите как минимум 3 предложения, прежде чем выбрать лучшие въездные ворота для вашей дороги.

Если бы это было на мое усмотрение, то стоимость подъездных ворот определенно была бы , а не , я бы в первую очередь учитывал при выборе нестандартных въездных ворот для моего места жительства.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема

Информация о стоимости установки подъездных ворот.

Вместо этого, при выборе автоматических ворот должны быть в первую очередь рассмотрены факторы искусства и дизайна.

Своевременное изготовление ворот - еще один ключевой фактор в процессе принятия решений.

Итог: получайте удовольствие и хорошенько подумайте, прежде чем принимать решение о дизайне ворот!

Я начал заниматься домашним преследованием… посещал новые строящиеся дома в окрестностях моего дома. Это вдохновило меня написать о проектах жилищного строительства и ремонта домов - вести хронику домов на разных этапах строительства с точки зрения потребителя.По сути, советы, которые вы найдете в моих статьях, представляют собой набор контрольных списков того, что, по моему мнению, следует (и не следует) использовать при строительстве или реконструкции качественного дома.

Ворота подъездных путей для жилых домов | Trusted Choice


Нет ничего необычного в том, чтобы увидеть автоматические ворота на подъездных дорожках к особнякам, большим поместьям или ранчо. Однако вы можете быть удивлены, узнав, что эта услуга распространяется и на ваш средний дом. Автоматические ворота сейчас устанавливаются в домах всех размеров и ценовых категорий.

Одной из причин этой растущей тенденции является то, что привлекательные и доступные ворота для проездов и автоматические открывающие устройства доступны в большинстве магазинов товаров для дома и в интернет-магазинах.

Ворота поставляются полностью смонтированными и готовыми к профессиональной или самостоятельной установке. Электрические открыватели и дополнительные аксессуары могут быть согласованы с воротами, чтобы обеспечить бесперебойную работу и надежность в течение всего срока службы. В этом руководстве мы дадим вам краткое изложение всего, что вам нужно знать о добавлении подъездных ворот к вашему дому.Узнайте больше, связавшись со страховым агентом.

Зачем устанавливать подъездные ворота?

У подъездных ворот с открывателем есть три основных преимущества: безопасность, ограниченная привлекательность и повышенная стоимость собственности.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема

  1. Служба безопасности: Ворота на подъездной дорожке предотвращают проникновение на территорию отеля посторонних транспортных средств вне зависимости от того, дома вы или нет. Это также может помочь защитить детей и домашних животных, особенно если ворота граничат с забором по периметру.
  2. Curb Appeal: Сегодняшние ворота элегантно спроектированы и изготовлены так, чтобы быть активом (а не бельмом на глазу) для вашей собственности.При правильной установке ворота выглядят величественно, что мгновенно улучшает внешний вид любого дома. Если в настоящее время у вас есть подъездные ворота с ручным управлением, вы можете значительно повысить их удобство, установив автоматический открыватель.
  3. Повышенная стоимость недвижимости: Повышая безопасность и ограничивая привлекательность, ворота потенциально могут увеличить стоимость собственности - и цену при перепродаже - дома.
Как это работает

Прежде чем обсуждать более тонкие детали ворот и автоматических открывателей, давайте кратко рассмотрим основные компоненты типичной системы и то, как она работает.

  • Ворота надежно закреплены на прочных столбах, установленных в бетоне и закопанных глубоко в землю. Ворота также можно крепить на кирпичные столбы или каменные колонны.
  • Автоматический открыватель прикручивается к воротам и стойке, а затем подключается либо к проложенному под землей 120-вольтовому электрическому кабелю, либо к фотоэлектрической солнечной панели.
  • Электроэнергия течет от кабеля или солнечной панели к аккумуляторной батарее. Когда вы нажимаете кнопку на пульте дистанционного управления открывателем ворот, аккумулятор питает двигатель, чтобы открыть или закрыть ворота.Вы также можете установить цифровую клавиатуру, которая позволяет любому открыть ворота, введя четырехзначный код. Некоторые системы позволяют управлять воротами с помощью электронной карты, автомобильной бирки или приложения для мобильного телефона.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема
Выбор ворот

При покупке подъездных ворот и открывалки необходимо соблюдать логическую последовательность. Начните с материала и дизайна ворот, затем перейдите к размеру, открыванию и аксессуарам.

A. Материал: Большинство ворот изготавливаются из стали с порошковым покрытием, кованого железа или алюминия.Сталь и железо прочные и долговечные, но алюминий легче, устойчив к ржавчине и дешевле. Также доступны деревянные ворота, но имейте в виду, что они тяжелые и склонны к растрескиванию и короблению. Кроме того, деревянные ворота требуют большего ухода, чем металлические.

B. Конструкция: В зависимости от производителя ворота бывают разных исполнений. Большинство ворот жилых подъездных путей имеют серию вертикальных пикетов, установленных в рамке по периметру. Три наиболее распространенных конструкции ворот включают в себя: плоскую, арочную и арочную с навершием.

  • Flat-Top: Плоские ворота - самый простой стиль. Его верхняя горизонтальная направляющая идеально прямая, что создает дизайн с плоским верхом.
  • Арочная верхняя часть: Верхняя планка стандартных арочных ворот изогнута, образуя плавно поднимающуюся арку. Пикеты устанавливаются заподлицо с перилами. Это самый популярный стиль для подъездных ворот.
  • Арочные ворота с навершием: Ворота с арочным верхом и навершием похожи на стандартные ворота с арочным верхом, за исключением того, что верхние части пикетов выступают за верхний поручень.Каждая верхняя направляющая украшена декоративным навершием.

Обратите внимание на небольшие различия в этих трех основных конструкциях. Например, есть ворота с двойными верхними направляющими или пикеты, установленные внутри рамы, а у некоторых ворот с плоским верхом есть пикеты, которые выступают за верхнее ограждение.

Другой вариант - заказать стальные ворота по индивидуальному заказу и изготовить их местным производителем металла или нанять плотника для изготовления деревянных ворот.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Это самые дорогие варианты, но они позволяют создать поистине уникальные, единственные в своем роде подъездные ворота.

C. Размер: После выбора конструкции ворот вы должны выбрать правильный размер ворот для вашей конкретной подъездной дороги и собственности. Готовые к установке ворота подъездной дороги имеют высоту от 4 до 6 футов и бывают разной длины, чтобы соответствовать практически любой ширине проезжей части. Одиночные ворота обычно доступны длиной 12 футов и достаточны для более узких проездов и ограниченного пространства. Двойные ворота имеют длину 12 футов, 14 футов и 16 футов и обеспечивают большую полосу движения. Их рекомендуют для более широких проездов.


Обратите внимание, что каждый двойной затвор состоит из двух ворот равной длины. Например, 14-футовые двойные ворота состоят из двух 7-футовых ворот. Если вы решите установить двойные ворота, помните, что вам нужно будет купить устройство открывания с двумя воротами, которое включает в себя два электрических открывателя.


Принимая решение о выборе размера ворот, убедитесь, что они открываются достаточно широко, чтобы в них поместились не только грузовые автомобили, но и машины скорой помощи, пожарные машины и другие машины скорой помощи.

D. Действие открывания: Ворота подъездных путей могут работать двумя способами: распахивая или сдвигая.

Подавляющее большинство подъездных ворот жилых домов распахиваются, потому что они требуют меньше места рядом с подъездом, чем раздвижные ворота.

Большинство ворот открываются внутрь, то есть, когда вы въезжаете на подъездную дорожку, ворота распахиваются от вас в сторону дома. Однако то, сможете ли вы установить распашные ворота, будет зависеть от уклона вашей подъездной дороги.

Если подъездная дорога относительно ровная или спускается к дому, можно установить распашные ворота.Однако, если подъездная дорога ведет к дому с уклоном, под воротами может не хватить зазора, чтобы они могли повернуться внутрь.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема (Обычно под воротами имеется около 4 дюймов свободного пространства.) В таких случаях ворота должны будут отодвигаться от дома к дороге.

Не забудьте рассмотреть положение ворот на подъездной дорожке. Важно, чтобы ворота располагались достаточно далеко от проезжей части, чтобы транспортные средства, в том числе грузовики для доставки, могли подъехать к воротам, не блокируя дорогу, тротуар, велосипедную дорожку или пешеходный переход.

Анализ затрат

Стоимость автоматических ворот и открывателей широко варьируется в зависимости от материала, конструкции и размера. Здесь мы обсудим некоторые приблизительные цифры.

Ожидайте заплатить около 1760 долларов за одинарные 12-футовые стальные ворота с плоским верхом и около 2050 долларов за одинарные 12-футовые стальные арочные ворота с двойным рельсом.

Двойные 16-футовые стальные ворота с плоским верхом стоят около 2300 долларов. Двойные 16-футовые стандартные стальные арочные ворота со сводчатым верхом стоят около 2540 долларов.

Автоматические открыватели ворот обычно доступны в трех вариантах мощности: для легких, средних и тяжелых условий эксплуатации.Подходящая модель зависит от длины и веса ворот.

Легкий открыватель (около 250 долларов) разработан для использования с одиночными воротами длиной до 12 футов или 300 фунтов. Выберите открыватель средней грузоподъемности (около 300 долларов за одинарный; 560 долларов за двойной) для ворот общей длиной до 16 футов или весом до 550 фунтов. Сверхпрочные открыватели (около 430 долларов за одинарные; 700 долларов за двойные) подходят для ворот длиной 18 футов или 850 фунтов.

Принадлежности

Есть несколько дополнительных аксессуаров, которые вы можете добавить к подъездным воротам, чтобы повысить безопасность и удобство системы.Вот семь популярных аксессуаров, которые следует учитывать, и их цены:

  • Солнечная панель: Солнечная панель заряжает аккумулятор, питающий двигатель автоматического открывателя, используя солнечную энергию.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Купите 5-ваттную солнечную панель (около 95 долларов) для управления одиночными воротами и 10-ваттную панель (около 230 долларов) для двойных ворот.
  • Клавиатура внутренней связи: Посетитель может нажать кнопку вызова, чтобы подать сигнал на базовую станцию ​​в доме. Затем вы можете поговорить с посетителем и дать ему код доступа, чтобы открыть ворота (около 200 долларов).
  • Устройство для выхода из автомобиля: Устройство для выхода из автомобиля обнаруживает движущийся массивный металл и автоматически открывает ворота, позволяя гостям выйти без использования пульта дистанционного управления (около 150 долларов США).
  • Автоматический замок ворот: Этот элемент оборудования рекомендуется для районов с сильным ветром, где постоянное движение может повлиять на пределы открытия и закрытия ворот. Ограничивая движение ветра с помощью этого замка, вы гарантируете, что ворота будут полностью открываться и надежно закрываться (около 120 долларов США).
  • Фиксатор пальца: Устройство открывания крепится к воротам с помощью простого пальца с головкой. Если кто-то вытащит булавку, они могут открыть ворота и проникнуть в вашу собственность. Предотвратите несанкционированное проникновение, заменив штифт с вилкой на замок со штифтом. Затем, если вам когда-нибудь понадобится вручную открыть ворота, просто откройте штыревой замок предоставленным ключом (около 20 долларов).
  • Кронштейн, открывающийся нажатием: Используйте этот стальной кронштейн для преобразования калитки, открывающейся при нажатии, в открывающуюся створку, открывающуюся нажатием (около 20 долларов США).
  • Электронный фото-луч: Эти устройства проецируют световой луч через проем ворот. Если кто-то или что-то прерывает луч во время движения ворот, ворота автоматически меняют направление (около 80 долларов).
Варианты установки

Как и в случае с большинством товаров для обустройства дома, у вас есть два основных варианта установки: нанять профессионального подрядчика для установки ворот и открывателя подъездных путей или установить их самостоятельно.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема Подъездные ворота поставляются с двумя монтажными стойками и всей необходимой фурнитурой, петлями и крепежом.Сварка не требуется.

  1. Сделай сам. Производители ворот и открывателя предоставляют подробные пошаговые руководства и DVD-диски с инструкциями, которые помогут вам пройти каждый этап процесса установки. У каждого производителя также есть служба поддержки клиентов, где можно ответить на любые возникающие технические вопросы.
  2. Наем подрядчика. Вы также можете нанять подрядчика для установки ворот (что является самой сложной частью), а затем самостоятельно установить автоматический открыватель.Большинство мастеров своими руками могут установить открыватель ворот, используя всего несколько обычных ручных инструментов и аккумуляторную дрель.

Если вы решите проложить электрический кабель к воротам, наймите лицензированного электрика, чтобы он выкопал траншею, закопал кабель и выполнил соединения в доме и воротах. Для установки солнечной панели не требуется электрика.

Советы по обслуживанию

Качественно построенные и правильно установленные ворота и устройство для открывания проезжей части прослужат долгие годы при минимальном техническом обслуживании.Ниже приведены несколько советов, как поддерживать ваши ворота в отличном состоянии.

Важно: обязательно отключите или отсоедините устройство открывания перед выполнением любого обслуживания.

  • Ежегодно смазывайте петли ворот, чтобы предотвратить ржавчину и обеспечить плавное открывание и закрывание ворот.
  • Раз в месяц используйте сухую хлопчатобумажную ткань, чтобы протереть двухтактную трубку открывателя. Затем опрыскайте тюбик высококачественной силиконовой смазкой.
  • Если на воротах или петлях появляются какие-либо пятна ржавчины, немедленно отшлифуйте поверхность до голого металла, затем нанесите один слой грунтовки для наружных работ, а затем два слоя краски для наружных работ.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема
  • Рассматривайте замену аккумуляторной батареи системы каждые два-три года.
Меры предосторожности

Здравый смысл играет ключевую роль в обеспечении безопасности возле подъездных ворот:

  • Не забудьте проинструктировать каждого члена семьи держаться подальше от ворот, пока они открываются и закрываются.
  • Не позволяйте детям стоять рядом с воротами или взбираться на них, а также не позволяйте им играть с пультом дистанционного управления.
  • Держите пальцы подальше от точек защемления возле петель ворот и открывателя.
  • Подождите, пока ворота полностью откроются, прежде чем тащить машину вперед.
  • Не открывайте ворота, если вы их не видите.
  • Ворота проезжей части предназначены только для движения автотранспорта; пешеходы должны использовать отдельный вход.
  • Цифровые клавиатуры должны быть установлены в пределах видимости ворот, но на расстоянии не менее 10 футов от любой движущейся части ворот. Никогда не устанавливайте какие-либо устройства управления в местах, где у пользователя может возникнуть соблазн пройти через ворота, чтобы активировать устройство открывания ворот.
  • Большинство открывателей ворот имеют механизм автоматического реверса, известный как контактный датчик, который останавливает ворота и меняет их направление, если кто-либо или что-либо соприкасается с воротами во время их движения. Для дополнительного уровня безопасности установите электронный световой луч, который переворачивает ворота, если кто-то нарушает световой луч.

Установка подъездных ворот в вашем доме дает множество преимуществ. От повышенной безопасности и стоимости имущества до легкого доступа, они сохранят ваш дом в безопасности и стильно.Убедитесь, что вы выбрали правильный размер для своей подъездной дороги, установите ее безопасно и продолжайте техническое обслуживание, и у вас будет самая элегантная подъездная дорога в квартале. Узнайте больше, связавшись со страховым агентом.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема

© 2020, Портал потребительских агентов, ООО. Все права защищены.

Источники

http://www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers/N-5yc1vZbu77

http: // www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers-Gate-Opener-Remotes/N-5yc1vZbu7e

http://www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers-Driveway-Gates/N-5yc1vZcbay

http://www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers-Automatic-Gate-Openers/N-5yc1vZbugu

http://www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers-Gate-Opener-Accessories/N-5yc1vZbugw

Как построить свои собственные раздвижные ворота с небольшим усилием

Обновите свой забор, построив свою собственную раздвижную дату с помощью этого удобного руководства.

Если видеоплеер не работает, вы можете щелкнуть по этой альтернативной ссылке на видео.

Есть ли у вас забор, который стильно подходит для доступа и выхода? Тогда почему бы не установить классную и простую в сборке раздвижную дверь?

Следуйте этому руководству, чтобы узнать, как построить его самостоятельно, используя очень мало материалов и приложив немного усилий.

Счастливое здание.

Источник: Интересное проектирование / YouTube

Как и для любого проекта подобного рода, вам потребуются некоторые материалы и инструменты:

С вашими материалами пора приступить к сборке.

Создатель этого видео уже создал кадр раздвижных ворот ранее, так что вам нужно будет немного наверстать упущенное. Возьмите кедровые доски, отмерьте и отрежьте до нужного размера.

Если вы пытаетесь воспроизвести тот же вид, прорежьте канавку в центре каждой доски для установки гальванизированной сетки.

Обрежьте сетку по размеру и завершите всю раздвижную дверь, как показано на видео.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема

Источник: Интересные разработки / YouTube

После этого вы все поймете.

Следующим этапом является усиление углов раздвижной двери с помощью скоб из нержавеющей стали. Убедитесь, что они надежно закреплены.

Затем возьмите винты с ушком, вам понадобится около 6 штук.

Просверлите пилотные отверстия и надежно прикрутите их, как показано на видео. Винты с ушком должны иметь больший внутренний диаметр, чем выбранный вами оцинкованный столб.

Те, которые использовались в этом проекте, имеют диаметр около 1 дюйма (2,54 см). Оцинкованная труба для этой сборки составляет 3/4 дюйма (1.9 см) в диаметре.

Источник: Интересные разработки / YouTube

Вверните по одному винту с проушиной в каждый угол раздвижной двери. Но убедитесь, что расстояние между ними достаточно, чтобы оцинкованная труба могла охватить их и добавить крышки.

Затяните колпачки вручную, чтобы их можно было легко снять позже при регулировке.

Источник: Интересные разработки / YouTube

Затем возьмите тележку колеса / ролики и прикрепите «низ» раздвижной двери. Ролики не только добавят стабильности воротам, но также позволят им плавно и предсказуемо скользить.

Но здесь одно предостережение. Убедитесь, что выбранные вами ролики подходят для использования на открытом воздухе. Кроме того, убедитесь, что вы прикрепляете их с помощью нержавеющих винтов, таких как винты из нержавеющей стали.

Вам также нужно будет обратить внимание на высоту остальной части забора или перил, на которые вы планируете установить ворота. Убедитесь, что они будут одинаковой высоты - вы не хотите, чтобы ворота были короче или выше.

Это вопрос личных предпочтений, но он будет выглядеть более эстетично, не говоря уже о профессиональном.

Источник: Интересные разработки / YouTube

Затем, если необходимо, вырежьте отверстие в вашем заборе или перилах того же размера, что и ворота. Если вы строите ворота как часть оригинальной конструкции забора, пропустите эту часть.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема

Источник: Интересные разработки / YouTube

Теперь добавьте больше винтов с ушком к анкерной стойке забора. Убедитесь, что они точно совпадают с теми, что на ваших воротах.

Они будут использоваться для того, чтобы ворота действительно скользили, а не просто падали с перил.Как и прежде, сначала просверлите направляющие отверстия, чтобы со временем снизить вероятность раскола древесины.

Источник: Интересные разработки / YouTube

Теперь возьмитесь за ворота, отвинтите заглушки столбов и совместите их с анкерными винтами с проушинами на стойке забора. Проденьте штангу через крепежный винт с проушиной и снова установите торцевую крышку, как показано на видео.

Источник: Интересные разработки / YouTube

Снова затяните вручную и проверьте раздвижную дверь. Он должен быть надежным и свободно перемещаться по рейке.

Для другой стороны забора либо соорудите концевую стойку (при необходимости), либо измените существующую часть забора, чтобы раздвижная дверь могла поддерживаться и, если необходимо, запираться.

Источник: Интересная инженерия / YouTube

На этом ваши откатные ворота готовы! Теперь вы можете сделать шаг назад и полюбоваться своей работой.

Молодец, ты!

Компания Interesting Engineering является участником партнерской программы Amazon Services LLC и различных других партнерских программ, поэтому в этой статье могут быть партнерские ссылки на продукты.Нажимая ссылки и делая покупки на партнерских сайтах, вы не только получаете необходимые материалы, но и поддерживаете наш сайт.

Садовые направляющие | Сделай сам Открывалка для откатных ворот

Jupiterimages / Photos.com / Getty Images

Многие владельцы недвижимости устанавливают откатные ворота на подъездных путях. Эти ворота требуют меньше места, чем система распашных ворот. Способ установки зависит от производителя устройства. Некоторые установщики устанавливают приводной механизм на стойку ворот.Другие крепят привод к бетонной площадке.Ворота выдвижные своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема

Убедитесь, что модель открывателя откатных ворот соответствует размеру и весу ворот. Узнайте у местных инспекторов строительных норм правила установки механизма. Следуйте инструкциям по установке автоматической защелки ворот. Разместите предупреждающие знаки по обеим сторонам ворот.

  • Многие владельцы недвижимости устанавливают откатные ворота на подъездных путях.
  • Следуйте инструкциям по установке автоматической защелки ворот.

Постройте бетонную площадку размером 24 на 24 дюйма между двумя роликовыми стойками ворот. Это две стойки с колесами на них. Установите приводной механизм на колодку. Этот компонент питает систему. Выкопайте землю ниже линии промерзания. Проверьте местные строительные нормы и правила, чтобы узнать линию замерзания для региона. Нанесите уровень гравия. Уплотните материал трамбовкой, предотвращающей оседание. Используйте доски размером 2 на 6 дюймов, чтобы обрамить подушку. Замешать быстросхватывающийся бетон и заполнить форму бетоном.Дайте бетону застыть.

  • Постройте бетонную площадку размером 24 на 24 дюйма между двумя роликовыми стойками ворот.
  • Смешайте быстросхватывающийся бетон и заполните форму бетоном.

Закрепите раму привода на бетонной подушке с помощью распорных болтов диаметром пять восьмых диаметром 4 1/2 дюйма. Поместите рамку на подушку и отметьте отверстия. Просверлите отверстия для бетонных анкеров перфоратором. Вставьте анкеры на место и привинтите раму привода к опоре.При необходимости отрегулируйте привод, чтобы облегчить прикрепление рейки.

Подсоедините рейку к зубчатому колесу привода. Приварите стойку к уголку и к воротам согласно инструкции производителя. Установите цепь со стороны защелки ворот. Установите кронштейны ограничителей закрывания-открывания на стойки и соответствующим образом отрегулируйте «концевой выключатель».
