Проблема ограниченного пространства актуальна не только для городской, но и для загородной жизни. Она может возникать уже при въезде на территорию вашего приусадебного участка. При этом, очень часто, проблему усугубляет наличие распашных ворот, для открывания которых требуется много свободного места. Совсем другая ситуация обстоит с откатными конструкциями, которые практически всегда с успехом решают подобную проблему. Из этой статьи вы узнаете, как сделать откатные ворота своими руками и в чем их основное преимущество перед традиционным типом въездных ворот.
Откатные ворота представляют собой современную и практичную конструкцию, которые позволяют экономить много свободного пространства, необходимого для их открывания. Особенность заключается в том, что полотно ворот перемещается вдоль забора, занимая при этом минимум места. В этом и состоит главное преимущество откатных ворот над распашными.

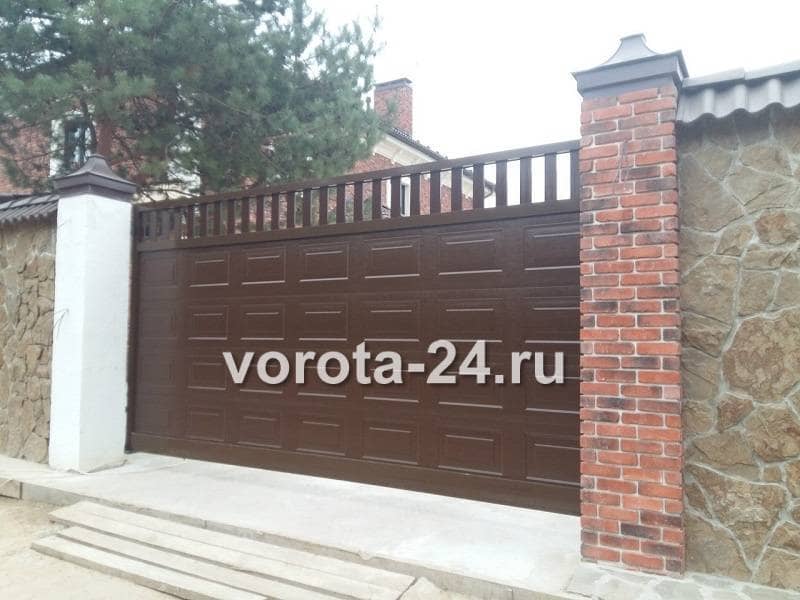

Откатные одностворчатые ворота из металлопрофиля
Современная классификация предполагает разделение откатных ворот на разновидности по следующим критериям:
По этому параметру различают два типа конструкций:
Механические откатные ворота являются наиболее дешевым и простым вариантом. Открывание, равно как и закрывание таких конструкций осуществляется только вручную.
Автоматические откатные ворота обладают гораздо более широкими функциональными возможностями, чем их механические аналоги. Человек участвует только в нажатии кнопок.
Классические одностворчатые ворота откатного типа с автоматическим управлением
Несмотря на то, что ворота с автоматическим механизмом открывания стоят гораздо дороже обычных, они являются одними из самых популярных типов конструкций на сегодняшний день.
Интересно знать! Цена на автоматические ворота зависит не только от особенности открывного механизма, но и от типа применяемой автоматики.
Полотно ворот перемещается за счет использования электропривода, который может запускаться следующими способами:
Включение устройства осуществляется путем нажатия соответствующей кнопки. Недостаток такого способа состоит в том, что кнопка находится непосредственно рядом с воротами.
Все электрические приборы, в том числе и кнопка включения, должны быть надежно защищены от пыли и влаги
Это гораздо более удобный вариант, чем кнопочный способ. Пульт дистанционного управления позволяет открывать ворота на расстоянии. При этом он должен располагаться прямо перед приемником. Для остановки полотна предусмотрены конечные выключатели.
Ворота на пульте ДУ
Он представляет собой наиболее прогрессивный способ управления откатными воротами.
Расстояние здесь вообще не имеет значения, и дать команду на открывание или закрывание конструкций можно с другой страны или даже континента. Главное, чтобы местности были обеспечены качественной мобильной GSM-связью.
Ворота с использованием GSM технологии
По этому критерию раздвижные ворота раздвижного делятся на три разновидности:
Ворота на рельсах не ограничены в плане места расположения привода, оказывая на него наименьшую нагрузку. Впрочем, рельс таких конструкций требует дополнительного обслуживания, особенно в зимний период.
Подвесное воротное устройство рельсового типа
Вверху также размещается механизм привода, из-за чего существенно усложняются работы, связанные с ремонтом и обслуживанием оборудования.
Установка подвесных откатных ворот наиболее востребована на наклонных участках и в нестандартных по размеру проемах.
Монтаж подвесных ворот выполняется очень быстро и просто
Большим недостатком ворот консольного типа — является необходимость в монтаже усиленного опорного столба, который удерживает на себе вес всей конструкции, а также наличие дополнительного пространства для противовеса и консоли. Стандартная консоль востребована в проемах высотой и шириной 2.4 м и 6 м (соответственно).
Консольные (сдвижные) въездные ворота на даче
Здесь можно выделить два типа откатных ворот:
Второй вариант, кроме дополнительной створки, требует монтажа дополнительного приводного механизма, что приводит к существенному удорожанию конструкции. Именно поэтому спрос на двухстворчатые откатные ворота меньше, чем на одностворчатые.
Специалисты не рекомендуют делать одностворчатые раздвижные ворота проем которых составляет больше 4-х метров
Если вы решили установить раздвижные ворота своими руками, не стоит забывать, что удобное и продолжительное функционирование конструкций определяется целым рядом факторов, которые обязательно нужно учитывать.
Чтобы изготовить полотно для раздвижных ворот понадобятся набор слесарных инструментов, которые включают в себя:
Важно учитывать, что готовая металлическая конструкция не должна иметь искривлений и перекосов, поэтому для её сварки должна использоваться идеально ровная площадка.
Устройство раздвижных ворот (схема): 1 — Поддерживающая скоба, 2 — стальная рама, 3 — нижний уловитель, 4,5 — несущие каретки (ролики), 6 — электрический привод
В качестве примера рассмотрим изготовление классической конструкции откатных ворот с противовесом, где ширина въездного проема составляет 4 метра.
Оптимальным вариантом является труба с прямоугольным сечением 60×40.1,3 — верхняя и нижняя планка, 2,5 — боковые стойки, 4 — направляющая шина, 6 — косая подпорка
Откатные ворота — конструкция довольно тяжелая и чтобы они не провисали, под удерживающий элемент следует установить надежное основание на котором оно будет хорошо держаться.
Силовая рама из армированного каркаса и швеллера
Установка основания в землю
Важно! Перед тем, как использовать закладную площадку по назначению, бетону нужно дать просохнуть, как минимум 2 недели.
Самые тяжелые этапы работы позади, осталось прикрепить к столбам трубы и установить створку ворот на роликовые опоры.
Все сварочные и слесарные работы можно проводить самостоятельно, только если у вас имеется соответствующий опыт в этом деле, в противном случае лучше обратиться к квалифицированным работникам, которые смогут дать гарантии на выполненные работы.
Крепление трубы к кирпичной опоре
Крепление П-образного профиля к кирпичной опоре
Важно! Со временем створка ворот может немного провиснуть, поэтому нижний уловитель желательно приварить на пару миллиметров ниже уровня концевого ролика.
Схема установки нижнего уловителя на трубе
Неоспоримым преимуществом раздвижных ворот является высокая эргономика и экономия свободного пространства
При желании процесс эксплуатации откатных ворот можно сделать ещё более функциональным и удобным, если использовать не ручное, а автоматизированное управление.
При выборе автоматики следует обратить внимание на следующие параметры:
Совет! Если вес створки превышает 400 кг и ворота планируется использовать в зимний период, лучше использовать промышленный двигатель с большим запасом мощности, так как нагрузка при низких температурах сильно увеличивается.
Не стоит экономить на качестве автоматики, выбирайте только проверенные, сертифицированные модели от известных производителей
Установку и подключение электропривода лучше доверить квалифицированным специалистам, хотя по опыту известно, что многие справляются с этой задачей своими силами.
Что касается воротной фурнитуры, то от её качества, напрямую будет зависеть срок службы всей конструкции. Необходимый комплект, вы сможете приобрести в любом специализирующемся магазине. Главное, не забудьте уточнить у продавца наличие сертификата на продукцию.

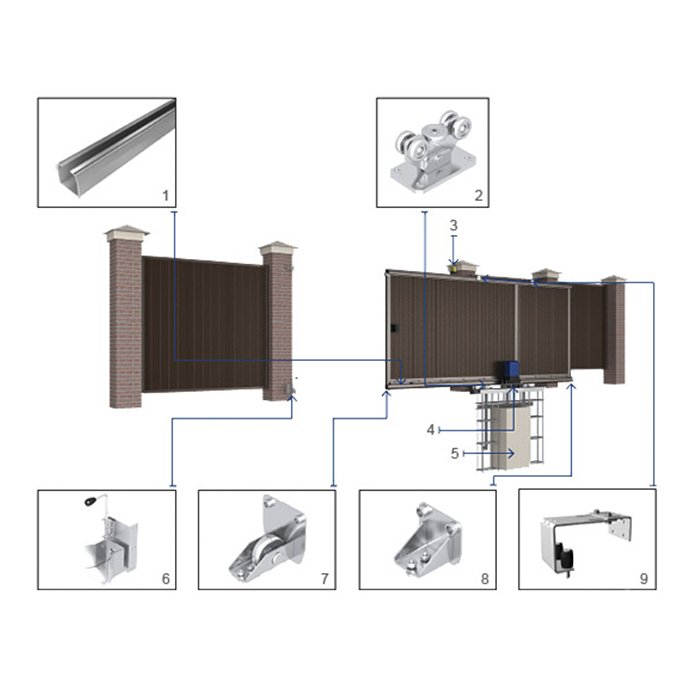

Комплект фурнитуры для откатных ворот: 1 — верхний уловитель, 2 — поддерживающий элемент, 3 — зубчатая нижняя планка, 4 — нижний уловитель, 5 — концевой ролик, 6 — направляющая балка, 7 — роликовая опора, 8 — ролики, 9 — электрический привод
Если брать во внимание все плюсы и минусы откатных ворот, можно прийти к выводу, что преимуществ все-таки больше. Своей надежностью и практичностью данный тип ограждения давно завоевал доверие у профессионалов, к тому же данная конструкция будет смотреться современно и займет немного места.
Защитить свой участок от возможности вторжения на него посторонних лиц, в том числе недоброжелателей — естественное желание каждого владельца загородного дома или дачи.
Но, кроме надежной защиты, ограждения, калитки и ворота должны обеспечивать как можно более комфортное пользование ними для хозяев. Одним из таких довольно удобных элементов ограждения можно считать и автоматические раздвижные ворота для дачи, тем более, что существуют профессиональные фирмы типа “Арк-Техник”, которые быстро и профессионально помогут решить вопрос с установкой автоматических ворот. Можно и самому попытаться сделать такие ворота, наша статья поможет вам полезной информацией.
Автоматические ворота сегодня вряд-ли можно отнести к предметам роскоши, они давно уже стали привычным фрагментом ограждения вокруг частного дом, подчеркивающим факт проживания на даче человека практичного и современного. Никаких ограничений по установке автоматических ворот не существует, они могут сочетаться с бетонным, кирпичным, металлическим и даже самым обычным деревянным забором. Если средства позволяют, то такую конструкцию можно заказать у профессионалов, если есть желание сэкономить деньги и испытать свои способности в строительстве, то вполне реально сделать раздвижные ворота своими руками.
Откатные, или раздвижные, ворота предназначены для получения доступа (или его ограничения) на территорию загородного участка, при этом не занимая полезное пространство весьма габаритными створками. При открытии ворот их подвижная часть перемещается вдоль ограждения, площадь, которую она забирает — минимальная. Рассчитать площадь можно предварительно, путем умножения длины подвижной секции на ширину ворот и механизма их передвижения.
Существует два типа раздвижных ворот:
Установка автоматических откатных ворот стоит немало, но если есть желание, то затратив вполне приемлемые средства, соорудить такие ворота можно собственноручно.
Главным требованием к воротам является обеспечение надежной охраны территории, поэтому материал для них следует выбирать соответствующий тому, из которого выполнен забор вокруг участка, можно использовать древесину, металл, но при этом следует обращать внимание на вес будущей конструкции — слишком большие нагрузки на ведущие блоки крайне нежелательны.
Успех любого, даже самого небольшого строительства требует составления проекта или хотя-бы подробной схемы с указанием размеров и технических характеристик слагаемых. Сюда-же обычно привязывается смета расходов, рассчитать ее не сложно самому.
Самая простая схема конструкции дачных ворот может не включать в себя электромотор или привод. Можно воспользоваться готовыми схемами, стандартных вариантов можно найти не мало, среди них несложно будет выбрать подходящий.
Поскольку многие владельцы загородных участков отдают предпочтение автоматическим моделям откатных ворот, то потребуется рассмотреть принцип установки электропривода, при помощи которого будет выполняться автоматическое перемещение секции при въезде и выезде автомобиля.
Материал для секции ворот следует выбирать с учетом веса, чем секция будет легче:
Несложно сделать вывод, что снижение веса секции позволит получить серьезную экономию средств. Неплохим в плане надежности и оптимальным в плане цены будет вариант использования металлической конструкции обшитой поликарбонатом.
Решив все организационные вопросы можно приступать непосредственно к изготовлению ворот.
Установка основания ворот производится на ранее залитые бетонные столбы (глубина заливки бетона — 1,5 м). Если запланированная ширина ворот составляет 4 м, то длина секции должна равняться 6 м, ширина дорожного зазора — не менее 75 мм. Для придания воротам большей устойчивости выполняется армирование основания путем погружения вертикальной части конструкции на упомянутые выше 1,5 м, при этом направляющая часть и швеллер остаются наверху. Такой вариант армирования столбов предполагает придание им достаточного уровня устойчивости и надежности. Для фиксации основной секции ворот устанавливаются специальные улавливатели.
Они предупредят провисание ворот под влиянием собственного веса.
Установка главных фасадных элементов ограждения планируется на таком расстоянии друг от друга, чтобы дальнейший монтаж ворот автоматических и их эксплуатация не вызывали особых проблем. Столбы можно выложить из кирпича или отлить из бетона, существует также вариант использования труб большого диаметра.
На сооруженном основании и столбах выполняется крепление откатной секции. Сначала на подготовленный фундамент основания устанавливается швеллер, на столб монтируется тележка с роликами и фиксирующая скоба с роликами — по ним будет происходить перемещение секции. С противоположной стороны проема ворот выполняется установка концевого ролика и улавливателя секции.
В зависимости от выбранной схемы, производится выбор механизмов и комплектующих, подготавливается подвижная секция. Для установки автоматических ворот понадобится металлическая секция.
Ее каркас сваривают по предварительно рассчитанным размерам. От их строгого соблюдения в конечном итоге зависит правильность работы механизма и качество всей конструкции.
Для того, чтобы секция ворот имела привлекательный вид ее можно обшить легким и практичным материалом:
В выборе материала следует ориентироваться на параметры ворот и свои пожелания к их характеристикам. Выбранный материал крепится при помощи саморезов, болтов или сварки.
На завершающем этапе производится установка подвижной секции в собранную конструкцию. Для этого снимаются фиксирующие скобы, в направляющий рельс (швеллер) устанавливается готовая секция, крепится в конструкции фиксирующими скобами. Особых сложностей в выполнении этих операций нет.
Первым делом потребуется выполнить установку монтажного основания, обычно оно входит в комплект, прилагаемый к электроприводу для откатных ворот.
Установив привод с основанием возле ворот определяем место расположения зубчатой рейки. При необходимости поднять привод прибегают к установке монтажного основания на профилированные трубы, приваренные к швеллеру. К трубам сваркой крепят монтажное основание, к нему — привод для открывания ворот. Провода следует продеть сквозь специальное отверстие.
После установки зубчатой рейки монтируют концевые выключатели, магнитные и механические, последние не должны сильно заламывать пружину. Установка сигнальной лампы и фотоэлементов выполняется по желанию владельца, эти элементы не являются обязательными. Если-же фотоэлементы будут устанавливаться, то их монтаж выполняется после того, когда будут выставлены концевые выключатели.
Тем, кто будет выполнять подключение впервые специалисты рекомендуют выполнять работу тщательно, в случае, если автоматика не запустится — найти ошибку своими силами будет непросто. Поэтому при выполнении подключения следует выполнять все операции в следующей очередности:
При таком порядке выполнения работы будет проще отследить операцию, выполненную с ошибкой. Если опыта подключения автоматики нет, то лучше всего изначально выполнить подключение, разложив все слагающие системы на рабочем столе, только потом переносить все на место реальной установки. Кнопку управления воротами можно установить в любом удобном месте (гараж, двор).
Выполняя регулировку концевых выключателей не следует выставлять их в такое положение, чтобы при закрытии ворота вдавливались в уловители, а при открытии — ударялись о концевой ролик — в таком случае на привод будет оказываться непомерная ударная нагрузка. Предусмотрительно оставленные пару сантиметров зазора существенно продлят срок эксплуатации системы.
Так в общих чертах выглядят правила установки автоматики для раздвижных ворот. Более подробное описание порядка работ имеется в инструкциях, предоставляемых к каждой отдельной модели приводного устройства.
1.
Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.
2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.
4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.
5. Молоток.
6. Уровень.
7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).
8. Саморезы(либо заклепки) – 200 шт.
9. Комплект фурнитуры для откатных ворот.
10. Профнастил около 10 м.кв.
11. Труба 60*40 — 20 м.
12. Труба 40*20 — 20 м.
13. Труба 60*60 — 7 м.
14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).
15. Арматура сечением 10 – 14 мм.
16. Краска — 1 банка.
17. Грунтовка – 1 банка.
18. Растворитель — 1 банка.
19. Герметик.
20. Автомобильный противокоррозионный грунт — 1 баллончик.
Что касается подбора комплектующих для откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:
Автоматика для откатных ворот выполняет функцию автоматического открытия и закрытия Ваших ворот.
Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе коплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:
Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторонуТеперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить.
Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.
Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно — это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем — бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена «заподлицо» с отделкой столба.
На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.
Фундамент для откатных ворот
Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.
Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 — 20см.
шириной, а так же арматура сечением 10 — 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда(«0» участка).
Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) — один месяц, а если быть точнее 28 дней.
Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля
Проведение электропроводки под автоматику для откатных ворот
Для электропроводки Вам понадобится:
— силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода
— сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)
— стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки
— гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.
В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.
Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой «А»), и в 5-7 см от швеллера в бетоне(расстояние «Б»). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.
Изготовление ворот
Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.
Используя шлифмашинку, разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.
Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы 40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны.
. Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.
Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.
Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.
Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.
Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.
Монтаж откатных ворот
На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые каретки как можно дальше друг от друга. Нужно помнить, что накатной ролик (концевой ролик) имеет размер, примерно 150 мм, поэтому ближнюю к проему каретку отодвигаем, учитывая это расстояние в 150 мм, а каретку, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющего рельса при закрытии ворот.
Далее, одеваем раму откатных ворот на роликовые каретки и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.
Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые тележки к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых тележках предусмотрены отверстия под шпильки).
Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько миллиметров) потратите на сварку целые дни возни над шпильками! И будете вынуждены просто срезать шпильки и приварить ролики непосредственно к фундаменту для откатных ворот. Просто не стоит заваривать ролики для ворот в труднодоступным местах, куда затруднен доступ маленькой болгаркой. При необходимости снять или передвинуть роликовую тележку подрезаем сварной шов и сдвигаем ролики в нужном направлении. Процесс можно повторять много раз без малейшего ущерба для механизмов ворот. Да, использование шпилек эстетичнее и правильнее, но очень редко используется из-за высокой точности установки фундамента под откатные ворота.
С нашей точки зрения, лучше использовать компромиссный вариант — готовые площадки со шпильками под ролики для откатных ворот.
Площадки привариваются к фундаменту для откатных ворот при помощи сварки, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, но избавляет Вас от ненужной возни и затрат времени.После того, как вы убедились в правильности установки кареток обвариваем платформы кареток полностью, важно добиться желаемого результата (отсутствие перекосов, правильное положения ворот в уровне).
Пластину с поддерживающими роликами привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.
Затем необходимо вставить накатной ролик (концевой ролик) и привариваем нижний уловитель. Нижний улавливатель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых кареток.
Верхний улавливатель крепят на высоте 1,6-1,8 метра, что бы фиксировать створку сверху, от ветра или от вандалов.
И последнее – наденьте заглушки на торцы консоли, чтобы защитить ее от попадания влаги и мусора внутрь нее.
Всё, ваши ворота готовы к использованию.
Таким образом, сделав откатные ворота своими руками, вы выигрываете сразу по многим пунктам:
Для того чтобы заборный столб выдержал не только вес, но и ветровые нагрузки на откатные створки ворот Вашей дачи, он должен быть заглублён в фундамент на глубину промерзания грунта (от 1,2 до 1,8 м для средней полосы). Необходимо выкопать колодец, на дно которого насыпать немного щебня, по центру установить металлическую трубу (в той части, где будет заливаться бетон нужно закрепить арматуру крест-накрест), выровнять трубу вертикально, залить бетоном.
Правильная «закладная», это арматура, вставленная в просверленную трубу перпендикулярно, с таким расчётом, что с нужной стороны она торчит из столба, а с обратной обложена кирпичом, или загнута и приварена к столбу. Отверстие, в которое вставлен штырь, обвариваем с обеих сторон. Сделать это своими руками несложно, Добиваться точного уровня не обязательно, как и точного размера. По окончании работ со столбом, лишнее будет отрезано, а на «закладную» приварена площадка необходимого размера.
Фундамент для опоры створки откатных ворот делается своими руками так же. Несложно, но тщательно. Важно помнить, что бетон не любит спешки, лишние несколько дней на его сушку никогда не будут лишними!
Предполагается, что фундамент сдвижных ворот опирается на непромерзающий слой земли.
То есть на грунт, который не испытывает циклов, замерзания-оттаивания. Это «глубина промерзания». Такое устройство значительно увеличивает срок жизни, особенно, если раздвижные ворота сделаны своими руками. Ширина фундамента для откатных консольных ворот обычно указывается как 550 – 600 мм.
Фундамент для сдвижных ворот не сможет служить гораздо дольше ворот, хотя бы потому, что они металлические, а значит, проржавеют гораздо раньше. Возникает разумный вопрос – стоит ли избыточная трата сил и средств на обустройство того, что итак при правильном подходе переживёт не одни ворота, и не на один десяток лет? Практика показывает, что суммарная стоимость фундаментных конструкций обоснована для строений, но применение строительных норм к простым основаниям приводит к банальному удорожанию, без выигрыша в процессе эксплуатации.
Для изготовления закладной сдвижных ворот своими руками Вам потребуется швеллер 200, длинной равный длине ямы под бетонное основание, и арматура d 12 -14 для связей и арматурной решетки.
Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.
После того как Вы установили закладной элемент сдвижных ворот, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладную откатных ворот бетоном, необходимо дать время бетону застыть.
Подробнее о фундаменте и монтаже закладной конструкции для откатных ворот своими руками можно узнать из видео (кликните ниже для просмотра):
Наиболее популярным видами ворот являются распашные и откатные ворота. Их преимущество в удобстве, которое можно еще больше увеличить, используя автоматику.
Для того, что бы самостоятельность установить автоматические ворота потребуются определённые навыки, без которых данный процесс будет весьма длительным, а то и вообще потерпит провал.
О том, какие ворота являются лучшими: откатные либо распашные стоит рассуждать, проанализировав преимущества и недостатки каждого из видов.
На сегодняшний день популярность откатных ворот завоевала первенство, отодвинув привычные для всех распашные ворота.
Откатные ворота
Преимущество распашных ворот лишь в том, что они имеют более простую конструкцию, но все же откатные ворота считаются лучшими из-за того что они не имеют ограничения верхнего и нижнего проема, который важен для крупногабаритных автомобилей.
Недостаток откатных ворот – это существующие затраты на фурнитуру и комплектующие механизма откатки, однако из-за явных преимуществ данный минус считается мало весомым.
Распашные ворота
Подведя итог можно сказать, что с учетом удобства эксплуатации ворот рекомендуется выбрать откатные ворота с встроенной автоматикой, о которой мы сейчас и поговорим.
Автоматически распашные ворота
Распашные ворота являются более привычными для дачников и имеют ряд преимуществ:
Недостаток у распашных ворот один, и то не очень существенный – в зимнее время необходимо зачищать место для открытия ворот от снега.
Использование распашных ворот осуществляется в том случае, если на участке нет места для откатной системы.
Схема автоматических распашных ворот
Первым делом необходимо установить опорные столбы. Для этого вырываются ямы, глубиной 1-1,5 метра, в них устанавливаются столбы и заливаются бетоном. До полного застывания раствора необходимо подождать около 7 дней.
Столбы могу быть как металлические, так и деревянные.
Рекомендованное поперечно сечение с учетом необходимо устойчивости должно составлять не менее 100*100 мм.
Если вы хотите использовать бетонные столбы обложенные кирпичом, фундамент следует проармировать.
Все элементы конструкции распашных ворот необходимо заранее зачистить, обработать антикоррозийным средством и покрасить, что бы ворота не поддавались гниению и прослужили как можно дольше.
О том, как сделать распашные ворота своими руками вы можете ознакомиться в данной статье, инструкция предоставлена в последнем подзаголовке.
После того, как конструкция ворот будет установлена на опорные столбы, переходим к выбору и установке системы автоматизации. Для этого изначально требуется подобрать электропривод, учитывая следующие параметры:
Автоматическое открытие ворот может осуществляться как внутрь гаража, так и наружу, но с учетом того, что зачастую размеры гаража маленькие, рекомендуется использовать последний вариант.
На дизайн и общий вид электропривода не стоит обращать внимание, т.к. он будет находиться внутри двора и вряд ли станет сильно бросаться в глаза окружающим, тем более что размеры приводов примерно одинаковые.
Для того что бы выбрать и установить автоматику для открытия/закрытия ворот лучше воспользоваться помощью специалистов, т.к. их услуги не станут слишком дорогие, а качество работы вы почувствуете сразу же.
Автоматически откатные ворота
Принцип работы откатных ворот заключается в следующем: направляющая рельса, приваренная к раме ворот движется по роликовым тележкам, закрепленным на бетонном фундаменте.
Направляющая рельса представляет собой квадратную трубу, защищающую тележки от грязи, воды и снега.
Роликовая тележка представляет собой механизм из 7-8 роликов, которые состоят из подшипников в металлической обойме.
Срок эксплуатации откатных ворот составляет 15 лет при бережном отношении к ним.
В комплект фурнитуры для откатных ворот входит:
Схема автоматических откатных ворот
Монтаж откатных ворот начинается с установки опорных столбов по технологии, аналогичной указанной выше (распашных ворот).
Далее необходимо сделать фундамент под сдвижные ворота. Рекомендуется использовать швеллер, шириной в 20 см и арматуру (14 мм). Арматуру необходимо резать на метровые куски и приваривать к стенкам швеллера – это создаст основную конструкцию.
После этого вырываем яму для швеллера (глубина ямы 1,5 метра, ширина не менее 40 см, длина – половина ширины ворот) заливаем все бетонным раствором и укладываем швеллер. Необходимо, что бы швеллер был в уровень с дорогой и ни в коем случае не выступал.
Теперь создаем раму ворот. Для этого используем металлический профиль 60*30мм.
При помощи сварки создаем каркас ворот, обшиваем его профнастилом либо поликарбонатом и приступаем к соединению с откатным механизмом.
Первым делом выставляем ролики на швеллер, на ролики накатываем защитную раму, которую в дальнейшем привариваем к воротам.
Следует обратить внимание на то, что все построение и установку необходимо делать, используя строительный уровень, т.к. перекошенная конструкция быстро выведет ворота из строя.
После того, как ворота будут готовы, устанавливаем автоматику и наслаждаемся комфортным использованием автоматических откатных ворот сделанных своими руками!
Рекомендуем так же ознакомиться со статьей о том, как сделать канализацию для дома своими руками!
Наш партнёр компания Ворота750 — www.vorota750.ru/katalog/vorota/otkatnye/s-elektroprivodom.
Неотъемлемый элемент частной территории – забор, оснащенный воротами для удобства проезда и прохода на участок.
Компания «Сталь-Монтаж» предлагает комплекты составляющих элементов для изготовления забора, а также информацию, схемы и чертежи, которые помогут сделать откатные ворота своими руками.
После определения габаритов будущей конструкции создается чертеж, на котором выводится схема силовой рамы и внутреннего каркаса с указанием всех размеров. Выполняется чертеж фундамента (глубина не менее 1,5 м) с вычислением длины швеллера (равна половине ширины проема) и арматуры.
Если будут монтироваться автоматические откатные ворота своими руками, то указывается и схема размещения всех элементов автоматики.
На ровной площадке нарезаются профильные трубы 30х60 мм (при помощи шлифовальной машинки) под нужные размеры – необходимо получить нижний и верхний профиль, два вертикальных и противовес. Детали состыковываются при помощи точечной сварки, затем рулеткой замеряется длина диагоналей (они должны быть равны), угольником – точность углов в 45 и 90 градусов. Если отклонений не обнаружено, то выполняется сплошной сварочный шов так, чтобы места стыки были полностью герметичными.
Далее нарезаются и таким же образом привариваются профильные трубы 20х40 мм, которые будут служить ребрами жесткости.
Все места сварки шлифуются, металлическая конструкция покрывается грунтовкой и окрашивается. Рама зашивается выбранным материалом.
На ровной площадке на ребро выкладывается швеллер. Предварительно нарезанные прутья арматуры вертикально привариваются к внутренней стороне его полок. К вертикальной арматуре присоединяется горизонтальная с определенным шагом. Для увеличения прочности ножки закладной также обвариваются вертикально расположенными прутьями.
Прикрепляются к опорным столбам забора, каждый из которых оснащен тремя металлическими закладными (вверху, внизу и посередине столба). Для производства приемного и бокового столбов от профильной трубы отрезается два равных куска, который и привариваются к закладным.
До следующего этапа нужно выждать не менее двух суток, а лучше – неделю, чтобы фундамент не только схватился, но и застыл, приобрел прочность.
Ворота готовы к использованию, но открываться/закрываться могут пока только вручную, поэтому следующий этап – установка автоматики.
Это позволит управлять движением створки, не выходя из дома или машины, а также продлит срок эксплуатации конструкции, благодаря плавности хода полотна.
В комплект автоматики входит электропривод и основание для него, зубчатая рейка, сигнальная лампочка, фотоэлементы, пульт ДУ, провода с разным сечением. Закрепляется электропривод на том же швеллере, что и каретки.
Подробно рассмотреть видео материал, где рассказывается, как сделать откатные ворота своими руками, и прочесть подробные статьи-инструкции, можно на официальном сайте нашей компании.
Кроме того, мы предлагаем широкий ассортимент готовых откатных, раздвижных, подъемных и пр. видов ворот (см. фото в каталоге), как собственного изготовления, так и от лучших производителей. Выполняется доставка, монтаж и обслуживание. Цены на товар и услуги выгодные для клиентов с любым достатком. Чтобы получить консультацию и купить продукцию, следует позвонить по телефонам: ☎+7-(495)-642-40-61, ☎+7-(926)-555-37-93, указанным на сайте. Звоните! Мы готовы решить любые проблемы по обустройству въездного проема для вашего участка.
sertifikat-doorhan-f сертификат doorhan
Sertificat_ALUTECH-f сертификат ALUTECH
сертификат ролтэк сертификат ролтэк
сертификат nice сертификат nice
Размер
{{ option.
text }}- {{size.options[size.selectedIndex].price}} рубЭлектропривод
{{ option.text }}- {{drive.options[drive.selectedIndex].price}} рубФундамент
{{ option.text }}- {{base.options[base.selectedIndex].price}} рубОтделка
{{ option.text }}- {{decoration.options[decoration.selectedIndex].price}} рубПредварительная
стоимость:
Заказать
Нужно выбрать размер!
1. С чего начать?
Основных определяющих параметров при изготовлении откатных ворот всего ДВА:
— размер (ширина) проема
— вес рамы ворот (с зашивкой)
В общем случае ДЛИНА каркаса ворот определяется следующим образом:
размер (ширина) проема + противовес 1/2 от размера (ширины) проема = общая длина каркаса ворот.
Например, при проеме 4м противовес ворот будет составлять 1/2 от 4 м (т.е. 2м), и общая длина каркаса сдвижных ворот составит 4+2 = 6м.
Стандартная ВЫСОТА каркаса откатных (раздвижных) ворот — 2м.
ВАЖНО! Учтите, что откатные ворота хорошо смотрятся, если их верхний край находится вровень или чуть ниже забора. При этом, при установке ворот на консольные ролики (с нижней балкой), расстояние от земли до нижнего края конструкции ворот будет не менее 10см. Плюс к каркасу ворот снизу будет приварена направляющая балка (по которой как раз и ходят ролики), которая тоже имеет определенную высоту (в общем случае 55-75мм, в зависимости от типа балки). Т.о. общее расстояние от земли до нижнего края рамы ворот составит 15-20см, в зависимости от высоты установки каркаса (рамы) и типоразмера направляющей.
Отсюда высчитываем высоту верхнего края ворот, ПРИМЕР:
— легкий каркас ворот 6000х2000мм (проем 4000х2000мм), зашитый профлистом
— снизу приваривается направляющая балка МИКРО высотой 55мм (ширина 60мм, толщина 3мм)
— ролики выставляются максимально близко к земле (высота от земли до нижнего края ролика — 100мм)
Т.
о. получаем, что верхний край откатных ворот будет на высоте 100+55+2000 = 2155мм.
Каркас ворот
Оптимально каркас откатных (раздвижных) ворот должен быть одновременно:
— легким, чтобы создавать минимальную нагрузку на ролики и автоматику
— прочным, чтобы противостоять ветровым нагрузкам и не прогибаться под собственным весом
Отсюда:
— каркасы ЛЕГКИХ ворот (вес до 300кг) с проемом до 4м варятся из стальной проф. трубы 60х30х2 (или 50х25х2), с внутренним усилением («раскосинами») из проф. трубы 20х20х2 (или 40х20х2)
— каркасы откатных ворот СРЕДНЕГО размера (вес 300-500кг) с проемом 4-5м варятся из стальной проф. трубы 60х40х2 (или 60х30х2), с внутренним усилением («раскосинами») из проф. трубы 20х20х2 (или 40х20х2)
— каркасы ТЯЖЕЛЫХ откатных ворот (вес 500-800кг) с проемом до более 5м варятся из стальной проф. трубы 80х40х2 (или 60х40х2), с внутренним усилением («раскосинами») из проф.
трубы 20х20х2 (или 40х20х2)
ВАЖНО! Очень часто откатные ворота зашивают профлистом (профнастилом), стандартная высота которого ровно 2м. Резать профлист при монтаже в «домашних» условиях — занятие трудное и неблагодарное. Поэтому мы рекомендуем при заказе или самостоятельном изготовлении рамы откатных ворот ПОД ПРОФЛИСТ сразу зафиксировать, что 2м — это ВНУТРЕННИЙ размер каркаса. В этом случае Вы просто вставите профлист внутрь каркаса без обрезания. Отсюда ВНЕШНИЕ габариты рамы ворот будут больше внутренних на толщину проф.трубы, которую Вы использовали при изготовлении каркаса.
Пример: каркас 6000х2060мм (проем 4000х2060мм) выполненный из проф.трубы 60х30х2, будет иметь внутренний размер под зашивку профлистом 3940х2000мм ровно, что позволит не обрезать профлист по высоте.
Противовес ворот
Стандартный противовес откатных ворот составляет 1/2 проема ворот и выполняется в виде прямоугольника (квадрата).
Противовес ПОЛНОСТЬЮ (включая внутренние «раскосины») выполняется из той же стальной профильной трубы, из которой сделана основная несущая рама каркаса: 60х30х2, 60х40х2 или 80х40х2.
Иногда противовес ставят облегченным, т.е.:
— выполняют его в виде «треугольника»
— делают его менее 1/2 проема ворот, т.е. 1/3 — 1/4 проема ворот.
В 99% случаев уменьшение противовеса не вызвано объективными причинами: люди просто «экономят металл».
Копеечная экономия часто выходит боком: противовес становится слишком легким, баланс ворот нарушается, ролики испытывают повышенные нагрузки, ворота «клюют» при закрывании. Все это приводит к ПРЕЖДЕВРЕМЕННОМУ ИЗНОСУ роликовых опор, которые приходится менять не раз в 10-15 лет, а раз в 1-2 года.
Поэтому, если нет ОБЪЕКТИВНОЙ НЕОБХОДИМОСТИ уменьшать противовес (в силу, допустим, отсутствия места для отката ворот), мы рекомендуем Вам сварить классический квадратный (прямоугольный) противовес в 1/2 проема ворот…..
……..
…………………………………………………………………………….
ПОЛНОЕ ПОШАГОВОЕ РУКОВОДСТВО ПО УСТАНОВКЕ ОТКАТНЫХ ВОРОТ С ФОТОГРАФИЯМИ ВЫ БЕСПЛАТНО ПОЛУЧИТЕ НА ВАШУ ПОЧТУ!
……………………………………………………………………………………
ОСТАВЬТЕ ЗАЯВКУ, И МЫ ВЫШЛЕМ ВАМ ПОШАГОВУЮ ИНСТРУКЦИЮ С ПОДРОБНЕЙШИМ ОПИСАНИЕМ ПРОЦЕССА И ФОТОГРАФИЯМИ СОВЕРШЕННО БЕСПЛАТНО!
Хотите установить свои собственные автоматические откатные ворота. Без проблем. Компания Automatic Solutions предлагает все необходимое для сборки и установки автоматических раздвижных ворот. Вам даже не нужно делать ворота, если вы выберете. У нас есть ряд готовых раздвижных ворот по таким низким ценам, что вы, вероятно, заплатите больше только за материал и компоненты. Мы также поставляем плоские ворота, нарезанные по размеру или изготовленные на заказ по вашему дизайну.
Примечание.
Информация на этой странице предназначена только для ознакомления с типичной установкой.Размеры будут варьироваться в зависимости от типа ваших ворот и настройки ходовой части. НА ЭТОЙ СТРАНИЦЕ
Планирование и подготовка
Монтаж двигателя и стойки
Ограничители ворот
Готов к включению и программированию.
Планирование и подготовка. Чем больше времени вы потратите на этом этапе, тем меньше ошибок и времени будет потрачено впустую на доработку, поэтому потратьте немного времени на то, чтобы правильно выполнить эту часть. Любые откатные ворота имеют всего несколько ключевых частей, требующих внимания – направляющая, ворота, направляющая опорная стойка или опора, приемная стойка или опора.Конечно, в разделе автоматизации есть много других соображений, но на данный момент давайте сосредоточим наше планирование на основах, поскольку они остаются неизменными независимо от того, автоматизированы ворота или нет.
Первое, что вам нужно, это две определяемые точки для определения открытия ваших ворот.
У вас могут быть существующие столбы, кирпичные или бетонные опоры. Если нет, вам нужно будет разрешить установку столбов или опор, которые будут действовать как приемник при закрытии и направляющей опоре.
Если вы устанавливаете новые столбы, я бы посоветовал 75-миллиметровый квадрат как хороший размер, а при бетонировании в землю минимум 600 мм в бетоне с прикрепленными опорами.(См. раздел о пост-установке).
После того, как вы определили две точки, вы можете начать искать и записывать некоторую информацию — 1. Ширина проема между двумя нашими столбами или простенками. 2. Это даст вам ширину ваших ворот — обычно это ширина проема плюс 50 мм нахлест со стороны приемника плюс нахлест на стороне направляющих/роликов, обычно 100 мм для ворот с ручным управлением или 400 мм для автоматических ворот. 3. Когда у вас есть общая ширина ворот, вы можете проверить, достаточно ли места для полного открывания, не препятствуя открытию.
Ваш филиал Automatic Solutions поможет вам выбрать гусеницы, двигатели и т.
д. и посоветует необходимые размеры.
Вы также можете написать нам по электронной почте здесь для помощи и загрузить фотографии, если они у вас есть.
Теперь, когда вы решили, куда будут скользить ваши ворота, вы можете определить свой стиль трассы. В общем, есть два основных варианта гусеницы: «прикрученная» и «забетонированная», но справедливо сказать, что существует множество различных вариаций, особенно в стиле бетона. При выборе типа дорожки просто помните, что центр дорожки будет проходить на 100 мм от внутреннего края ваших столбов или опор при использовании ворот толщиной 50 мм.Когда ваши ворота толще этого, вам нужно будет отрегулировать центр направляющей в соответствии с вашими потребностями. Чтобы просмотреть стили дорожек, нажмите здесь.
Установка двигателя и стойки. Наиболее распространенный метод крепления двигателя — это крепление болтами к предварительно подготовленной бетонной подушке, хотя у большинства двигателей имеется опорная плита, которую можно заранее установить в бетон во время работы с гусеницей, что еще больше упрощает процедуру крепления болтами.
Используйте длину стойки, чтобы расположить двигатель относительно ворот и принять во внимание положение концевого выключателя.
После того, как вы надежно закрепите двигатель, используйте ручной дублер, чтобы перевести ворота в ручной режим. Начните с одного конца и используйте винты TEK, чтобы закрепить первую часть рейки по центру шестерни. Рейка не должна сидеть прямо на шестерне, а должна иметь зазор в 1 мм между шестерней и рейкой. Сдвиньте ворота вперед и назад, чтобы убедиться, что первая длина выровнена. Теперь вы можете двигать ворота вперед, пока шестерня не окажется на расстоянии около 800 мм от конца первой длины рейки. Прикрепите следующий отрезок рейки к точке блокировки первого отрезка рейки и поместите другой конец рейки на шестерню.Теперь вы сможете закрепить этот отрезок стойки в двух точках и перейти к следующему и последующим отрезкам. Возможно, вам придется отрезать последнюю длину по размеру. Когда все длины установлены, проверьте работу стойки, прежде чем вставлять все крепления.
Ограничители ворот . Для всех автоматических ворот требуется стопор открытия и закрытия для обеспечения безопасности и программирования. Для раздвижных ворот это означает надежную остановку открывания, а приемник ворот обычно обеспечивает остановку закрывания. Установите хорошие механические упоры и избегайте обслуживания и разочарований.
Готов к включению и программированию .
На этом этапе я предполагаю, что вы профессионально подключили питание, и все остальные соединения были завершены. Мое простое предложение здесь заключается в том, что вы оставляете большинство дополнений, таких как лучи фотоэлементов и клавиатуры, не подключенными, и устанавливаете все необходимые петли до тех пор, пока вы не закончите программирование и ваши ворота не будут работать без сбоев. Наличие подключенных наворотов только усложнит ситуацию, если что-то пойдет не так, как ожидалось. Имея базовые знания, поиск неисправностей становится намного проще.
В современном мире есть устройства, которые помогают по-разному. Примером такого устройства является автоматический открыватель ворот . Это отличное дополнение к любому дому с большим двором, но для его установки требуются определенные усилия. Сам процесс может показаться простым издалека, но вы увидите, что он не так прост, как можно было бы предположить, подойдя поближе. Эта тема очень полезна для домовладельцев.
Благодаря новым достижениям в области технологий мы можем делать больше за меньшее время и избегать траты энергии всех видов. Итак, давайте приступим к делу и посмотрим, как можно установить автоматический привод ворот самостоятельно, не нанимая профессионального установщика, и сэкономить немного денег на своем новом устройстве, которое облегчит жизнь.
Прежде чем приступить к установке автоматического открывателя ворот, необходимо выполнить несколько действий:
Теперь, когда у вас есть вся информация, пришло время применить свои знания на практике и установить новый автоматический открыватель ворот .
Первая процедура установки автоматического открывателя – убедиться, что к устройству имеется инструкция. Внимательно прочтите его, поскольку в нем содержится множество рекомендаций по установке и устранению неполадок вашего нового устройства. Кроме того, проверьте любые ограничения на тип ворот, используемых с этим устройством (проверьте ограничения по весу ) .
Когда вы все закончите, выполните эти 8 простых шагов, чтобы установить автоматический привод ворот , убедившись, что все в порядке и не выровнено.
Сначала проверьте автоматический открыватель. Если есть какие-либо проблемы или что-то не так, исправьте их, прежде чем продолжить!
Теперь подготовьте землю, на которой вы будете размещать автоматический открыватель. Обязательно следуйте рекомендациям о том, насколько глубокими должны быть ваши ямы и какой тип камня вы должны использовать в них (если применимо).
Убедившись в устойчивости, приготовьтесь к установке монтажных кронштейнов.Сделайте это, сопоставив их друг с другом и убедившись, что они правильно подходят к обеим сторонам ваших ворот, прежде чем прикручивать их на место.
Далее установите концевые выключатели: по одному с каждой стороны ворот на высоте около 5 футов и закрепите скобами и винтами.
Обязательно поместите их в нужное место (когда ваша дверь закрыта, она ударит по концевому выключателю, который активирует ваш открыватель).
Прикрепите плату управления и прикрутите ее к кронштейнам.Отложите проводную коробку, распределительную коробку, блок питания и т. д., так как они вам пока не понадобятся! Вы можете отложить это, чтобы упростить установку.
Подсоедините провода с обеих сторон ворот к «плате управления». Используйте разъемы для проводов, соединительные коробки и другие приспособления, поставляемые с вашим устройством. Если провода красные и белые, убедитесь, что они не перекрещены. Присоедините блок питания к распределительной коробке, если он у вас еще есть!
Теперь подключите плату управления к источнику питания и перед подключением убедитесь, что все установлено на свои места.
Опять же, проверьте, не перекрещиваются ли провода, и обратите особое внимание при подключении проводов концевого выключателя (один для закрытия и один для открытия).
Наконец, прикрепите транспортировочные колеса к нижней части двигателя и подключите источник энергии! Вы можете выбрать любой источник энергии, который вам нравится, но убедитесь, что он не превышает максимальную силу тока, на которую рассчитано устройство.
Теперь откройте мотор и проверьте, все ли работает правильно! Если есть какие-либо проблемы с выравниванием или соединениями, вызовите специалиста для их устранения.
Вы также можете убедиться, что устройство будет работать правильно во время дождя или высоких температур, добавив датчик температуры . Таким образом, если ваш автоматический открыватель перегреется, вы получите уведомление немедленно, а не тогда, когда уже слишком поздно!
И все! Ваш автоматический привод ворот работает безупречно.
Есть три типа открывателей, доступных для покупки.Каждый тип выбирается исходя из конкретных потребностей домовладельца.
Механизм цепного привода входит в состав некоторых типов распашных ворот, особенно изготовленных из дерева или кованого железа. Типичное применение включает в себя жилые, коммерческие, внутренние дворы, фермы и ранчо. Простая установка своими руками с помощью общедоступных инструментов, без дополнительной сварки и высоковольтного электрического соединения. Самым значительным преимуществом этого устройства является то, что оно тихое и безопасное в использовании .Самым важным недостатком является то, что это дорого для большинства домовладельцев, около 300 долларов за единицу.
Это устройство разработано специально для раздвижных ворот и работает на металлических направляющих, прикрепленных к центру каждой стороны вашего входа.
При правильной установке этот тип автоматического открывания очень прочный и хорошо работает с любыми воротами, включая деревянные и кованые.
Однако, если ваши раздвижные ворота имеют большое трение или вес, вам может потребоваться дополнительная помощь, чтобы это устройство функционировало правильно.Их популярность обусловлена доступной ценой и простотой монтажа.
Этот тип открывателя использует тот же механизм винтового привода, что и автоматический открыватель ворот с винтовым приводом, но он предназначен для установки на раздвижные ворота. Хотя это устройство хорошо подходит для большинства бытовых открывателей, вы должны учитывать, что оно не защитит ваши раздвижные ворота от коррозии или других повреждений, связанных с погодой.
Среди 3 автоматических открывателей ворот винтовые приводы являются самыми прочными и хорошо подходят для всех раздвижных ворот.
Цена вашего автоматического открывателя будет зависеть от того, хотите ли вы самостоятельно установить или от того, какой объем работы вы готовы выполнить.
Если вы более практичный человек, то, вероятно, вы сможете установить устройство автоматического открывания ворот, прочитав инструкции, прилагаемые к вашей покупке. Однако, если вы чувствуете, что эта работа может оказаться для вас слишком сложной, рекомендуется вызвать установщика.
Краткий ответ — да, но процесс установки может оказаться слишком сложным.
Это зависит от того, сколько времени и денег вы готовы потратить на эту задачу. Предположим, вы хотите нанять кого-то для установки вашего автоматического открывателя, рассчитывайте заплатить 100–150 долларов в час с минимальным 2-часовым периодом. Если вы делаете все своими руками, будьте готовы потратить деньги на инструменты и оборудование, которые могут не входить в комплект поставки.Базовый установочный комплект стоит около 100-200 долларов.
Подумайте о покупке бетонной сборки примерно по 20 долларов за штуку, если вы хотите сделать свой открыватель.
Их можно использовать для крепления открывателя к раме ворот.
Лучший открыватель определяется объемом монтажных работ, которые вы хотите выполнить, и типом ворот, которые будут установлены. Однако автоматические открыватели с винтовым приводом обычно более долговечны, чем другие открыватели, и могут использоваться для различных типов.Обязательно ознакомьтесь с нашим обзором: 5 лучших автоматических открывателей ворот 2021 года. Позвоните установщику, если вы не хотите выполнять какие-либо монтажные работы или не уверены, насколько хорошо вы справитесь с работой.
Когда вы ходите по магазинам, вам доступно несколько различных функций для улучшения внешнего вида и работы вашего устройства. Среди этих вариантов ;
— это не только хороший выбор, если вы хотите сделать открыватель ворот более заметным, но он также может пригодиться для обеспечения достаточного освещения, когда вы несете посылки домой после наступления темноты.
Они часто устанавливаются с несколькими функциями, которые могут оказаться полезными для домовладельцев. Среди них есть пульт. Пульт дистанционного управления позволит вам открывать и закрывать ворота на расстоянии, не приближаясь к самому устройству.
некоторые автоматические открыватели поставляются с клавиатурами, которые можно использовать в качестве альтернативного способа ввода кода безопасности. Это полезно для тех, кто не всегда хочет использовать свой пульт, но все еще имеет доступ к своим воротам.
— еще один отличный вариант, если вы хотите, чтобы ваше устройство имело дополнительную функцию, которую можно использовать в целях безопасности. Камеры также полезны, потому что они позволяют пользователям видеть свои ворота, прежде чем они выйдут или подойдут к ним. Это может обеспечить как удобство, так и безопасность, в зависимости от того, что наиболее важно для каждого потребителя.
Позволяет питать открывалку без использования дополнительных источников энергии, таких как электричество или батареи.Это поможет снизить ежемесячные счета, в то же время предоставляя вам доступ к функциям автоматического открывателя.
Таймеры — еще одна полезная функция, которая не входит в комплект всех автоматических устройств открывания ворот, но может быть приобретена в качестве дополнительного аксессуара. Таймеры позволят вашему устройству открывать ворота в установленное время в течение дня, поэтому вам не нужно помнить об этом!
В дополнение к таймерам, ваш автоматический открыватель также может быть оснащен фотоэлементами и инфракрасными лучами.Эти устройства откроют ваши ворота, как только обнаружат движение автомобиля или человека. Это эффективный способ удержать злоумышленников от проникновения в вашу собственность, поскольку он устраняет необходимость в удаленном вводе или вводе кода.
Позволяет домовладельцам экономить энергию, используя только ту мощность, которая им необходима. Эта функция особенно полезна в жаркую или холодную погоду, когда вашим воротам требуется больше сока, чем обычно.
Это еще одна полезная функция, которая автоматически закрывает ворота, если на улице слишком жарко или холодно.
отлично подходит как для домашних животных, так и для детей. Защитный реверс предотвратит закрытие вашей двери, если что-то или кто-либо соприкоснется с ней, поэтому вы случайно не разбьете что-то или кого-то!
Во-первых, вам нужно определиться с типом открывателя ворот, который наилучшим образом соответствует вашим потребностям. Есть два основных варианта: качание и скольжение.Распашные открыватели работают, открываясь, когда на пути нет сопротивления.
Скользящие открыватели работают со скольжением вперед и назад аналогично, но они также могут двигаться вверх и вниз, в зависимости от модели.
Прежде чем начинать что-либо, вам нужно найти хорошее место для вашего ножа. Вы должны найти правильное место, чтобы не блокировать другие объекты и не мешать нормальному транспортному потоку. После того, как вы определились с площадкой, убедитесь, что она выровнена и закреплена.При необходимости сделайте отверстие в земле, но не повредите подземные кабели или трубы.
Как вы будете питать нож?Есть много вариантов ответа на этот вопрос. Вы можете использовать систему солнечной энергии, подключиться к существующей электрической розетке или подключить свой нож к существующим системам низкого напряжения.
Какие у вас ворота? Перед установкой любого автоматического открывателя необходимо знать, к какому типу ворот он будет крепиться.
Если на воротах есть горизонтальные стержни, вам понадобится открыватель, отличный от вертикальных стержней.Следующее, что нужно решить, это какой тип двигателя лучше всего подойдет для вашего ножа.
Если вы хотите, чтобы ворота оставались закрытыми, когда во дворе нет движения, убедитесь, что вы приобрели правильный тип открывателя. Если она не закрывается автоматически и вы не хотите активировать ее каждый раз, когда проходите через ворота, есть решение: вы можете купить брелок с дистанционным управлением, который будет активировать ваш открыватель из любой точки вашего двора.
Какими основными функциями должен обладать ваш автоматический привод ворот?Это поможет вам сузить область поиска и найти устройство, в котором есть все или хотя бы большая часть того, что вам нужно.Это также поможет найти устройство, которое отличается долговечностью и высоким качеством.
На какой высоте должны быть установлены датчики? Для распашных ворот они должны быть установлены с каждой стороны ворот на расстоянии около 5 футов.
Также потребуется купить дополнительный датчик освещенности. Для откатных ворот датчики должны быть установлены на высоте около 6 дюймов над землей. Кроме того, вам нужно будет купить еще один датчик для этого типа, который обнаруживает препятствия на земле и предотвращает закрытие ворот, если они встречаются.
Обязательно найдите устройство, работающее от солнечных батарей или аккумуляторов, потому что вы не хотите, чтобы оно зависело от внешнего источника энергии. Собрав эту информацию и закупив оборудование, мы можем легко и уверенно начать наш проект!
Как отремонтировать автоматические ворота?Как и в случае с большинством электронных устройств, автоматический открыватель ворот со временем может перестать правильно работать. Чтобы получить максимальную отдачу от денег, которые вы тратите на свой автоматический открыватель, обязательно приобретите его со всеми желаемыми функциями.
Могут ли автоматические устройства открывания ворот уменьшить количество краж? Да, автоматические устройства открывания ворот могут помочь снизить уровень преступности , сделав открывание гаражных ворот и вход в них более безопасным.
Рекомендуется установить наружное освещение и систему наблюдения для наблюдения за открывателем для корректной работы этого устройства.
В заключение, важно знать, как установить автоматический привод ворот. Я надеюсь, что эта статья поможет вам настроить автоматический привод ворот.
В этом руководстве мы поделимся идеями распашных, раздвижных и выдвижных ворот. Вы увидите плюсы и минусы каждого типа материала для подъездной дороги, чтобы помочь найти лучший для вашего дома.
Подъездные ворота — это то, чем может воспользоваться практически любой домовладелец. Во-первых, они могут добавить нотку элегантности любой подъездной дорожке. В той или иной степени они, как правило, делают подъездную дорожку немного более важной благодаря своему присутствию. Однако то, что они имеют эстетическое назначение, не означает, что они ограничиваются только внешним видом. Эти подъездные ворота также могут в разной степени обеспечивать безопасность и конфиденциальность домовладельцев.
Вы же не хотите слепо выбирать ворота для своего дома. Есть определенные вещи, которые нужно знать, чтобы найти ворота, которые не только функциональны, но и соответствуют вашим потребностям.
Здесь мы рассмотрим некоторые идеи, которые помогут вам свести огромное количество вариантов к воротам вашей мечты.
Когда речь идет о типах проездов и их ворот, вы не ограничены одним типом конструкции. На самом деле на рынке существует несколько типов ворот. Каждые из этих ворот также требуют разного количества места для установки и использования.
Абсолютно важное замечание, которое необходимо сделать при установке распашных ворот, заключается в том, что вы не хотите, чтобы они распахнулись, чтобы заблокировать движение транспорта.
Иными словами, если у вас есть распашные ворота в конце подъездной дорожки, вы не хотите открывать эти ворота по направлению к дороге. Вместо этого вы захотите открыть эти ворота в сторону дома, где они с меньшей вероятностью вызовут проблемы.
Если вы хотите, чтобы ворота открывались наружу, а не внутрь, обязательно установите их в углублении у дороги.Таким образом, когда они откроются, они останутся на вашей территории, а не будут блокировать поток трафика. По крайней мере, это углубление должно вмещать распашные ворота. Тем не менее, рекомендуется добавить несколько дополнительных футов для дополнительной гарантии безопасности.
Что касается ширины места, необходимого для этих ворот, то обычно оно ненамного больше ширины ворот или самих ворот. Это связано с тем, что большинство распашных ворот открываются, перемещая ворота по дуге 90 градусов внутрь или наружу.Они не откидываются настолько далеко, чтобы образовать линию с проемом подъездной дорожки, поэтому они не занимают слишком много лишнего места.
Распашные ворота также являются воротами, которые, как правило, необходимо устанавливать на ровной поверхности. Таким образом, вы можете действительно рассматривать распашные ворота только в том случае, если ваша дорога довольно ровная. Учтите это: если подъездная дорожка не совсем ровная, есть вероятность, что при открытии или закрытии распашных ворот можно поцарапать землю или даже застрять. Тем не менее, есть некоторые конструкции, которые подходят для наклонной дороги, но могут потребовать специальной установки.
Подъемно-поворотные ворота — еще один вариант, который отлично подойдет, если вы живете в районе, где много снега, который может препятствовать открыванию ворот.Прежде чем перейти к тому, как работают эти ворота, стоит отметить, что они довольно дороги по сравнению с другими распашными воротами из-за используемой технологии.
Подъемно-поворотные ворота используют гидравлический подъемник. Этот гидравлический подъемник слегка приподнимает ворота перед их открытием и продолжает поднимать их, пока они открываются до конца.
Существует два основных типа распашных ворот.Это включает в себя одиночные распашные ворота или набор двойных распашных ворот.
Одинарные распашные ворота состоят из одних ворот, очень похожих на дверь в спальню. Обычно рекомендуется, чтобы они были шириной 16 футов или меньше. Некоторые операторы ворот допускают ширину ворот 20 футов или меньше.
Двустворчатые распашные ворота – это выбор многих из-за их более элегантного дизайна. Двойные ворота состоят из двух ворот, очень похожих на пару французских дверей.Вместе эти ворота имеют ту же рекомендуемую ширину, что и одинарные распашные ворота, но это измерение разделено между двумя воротами.
Чтобы ворота выглядели привлекательно, они должны быть одинакового размера. Например, если вы пытаетесь создать двойные распашные ворота шириной 16 футов, вы должны использовать пару ворот длиной 8 футов по отдельности.
Ответом на пожелания этих домовладельцев является использование калитки на подъездной дорожке. Эти ворота сплошные, а не позволяют кому-либо смотреть с одной стороны на другую. Ворота, подобные этим, обычно довольно высокие, чтобы никто не смотрел сверху.
Следует отметить, что эти ворота не простые сплошные стены.Чаще всего они спроектированы так, чтобы быть такими же привлекательными, без каких-либо дизайнерских штрихов, которые создают открытое пространство.
Так же, как и ворота для обеспечения конфиденциальности, защитные ворота на подъездных дорожках предназначены для защиты вашей собственности от нежелательных вторжений. Ворота безопасности должны быть построены качественно и из более качественных материалов, чтобы обеспечить достаточную защиту. Это означает найм квалифицированного подрядчика для строительства и монтажа.Эти типы ворот часто управляются с помощью пульта дистанционного управления или клавиатуры, чтобы обеспечить быстрый вход.
Ворота можно открыть несколькими способами. На самом деле, через мгновение мы рассмотрим ряд других способов проектирования ворот. Одним из способов открывания ворот являются складные ворота.
Эти ворота сегментированы более одного раза с петлями на самих себя, а не на одной точке поворота. При открытии эти сегменты складываются друг на друга, а при закрытии они меняют процесс и разворачиваются, закрывая проезжую часть.
Некоторые из этих ворот свободно складываются. Это означает, что они складываются без направляющей. Однако чаще их устанавливают на гусеницах, так что, когда они складываются в сторону или закрываются, они контролируются и не качаются свободно.
Полная установка въездных ворот может быть долгосрочным или даже постоянным решением для домовладельцев. Однако, как вы уже могли догадаться, у вас есть вариант, если вы не хотите чего-то, что требует такой большой приверженности.
Переносные ворота для въезда – это ворота, которые легко поднимаются и легко снимаются. Они работают почти так же, как и любые другие переносные ворота, такие как детские ворота, и их можно настроить всего за несколько минут, поскольку они обычно имеют собственную подставку или сидят на колесах.
У переносных ворот есть некоторые недостатки. Во-первых, они не слишком хороши, когда дело доходит до безопасности. Это имеет смысл только потому, что если что-то можно убрать за несколько простых шагов, это не будет отличным способом кого-то удержать.
Еще одна проблема для некоторых заключается в том, что переносные ворота обычно не снабжены электроприводом. Там, где специальные ворота обычно реагируют на электронный ввод относительно того, когда открывать и закрывать, переносные ворота обычно физически убираются с дороги.
Теперь давайте посмотрим на откатные ворота. Это ворота, которые, как следует из названия, открываются и закрываются.
В этой категории есть несколько подкатегорий, таких как автоматические задвижки, задвижки с V-образной направляющей, задвижки с задней трубой и консольные задвижки.
Автоматические откатные ворота — это именно то, на что они похожи — они автоматически перемещаются в том или ином горизонтальном направлении. Это благодаря колесам, которые помогают их движению.
Что касается размера, то для этого типа въездных ворот требуется совсем немного. Это потому, что вам понадобится достаточно места для ворот, когда они открыты и закрыты. Другими словами, вам потребуется пространство, выходящее за пределы вашей въездной дорожки в направлении движения ворот, равное ширине вашей въездной дорожки плюс около 3 футов дополнительного пространства.
В качестве альтернативы некоторые из этих ворот сделаны таким образом, что открываются только «наполовину». Если бы у вас была 20-футовая подъездная дорожка, вы могли бы использовать ворота, которые открываются на 10 футов. Вместо того, чтобы эти ворота двигались в сторону проезжей части, они просто перекрывались бы оставшимися неподвижными воротами.
с V-образными направляющими являются наиболее распространенным типом задвижек, которые довольно часто встречаются при рассмотрении автоматических задвижек. Эти типы ворот получили свое название из-за перевернутой и слегка приподнятой формы дорожки в форме буквы «V».
Как обсуждалось ранее, эти типы ворот занимают довольно много места, так как вам нужно достаточно места, чтобы ворота могли сидеть, когда они открыты. Опять же, вам понадобятся дополнительные 3 фута пространства для электрического открывателя ворот. Ворота с V-образными направляющими также можно использовать с альтернативным выбором, который обсуждался ранее.
Важно отметить, что задвижки с V-образной направляющей не будут работать должным образом, если направляющая не свободна. Так что, если вы живете в снежных условиях, это может быть не для вас.
Далее идут задние задвижки для труб.
Эти типы ворот чаще встречаются с нижними торцевыми воротами. Например, простой забор из рабицы. Для них требуется столько же места, сколько и для раздвижных ворот с V-образным профилем.
В отношении направляющих с задними трубчатыми направляющими важно отметить, что на конце ворот должно быть два колеса. Эти колеса крепятся на трубы, закрепленные на самих панелях забора.
На другом конце ворот узел каретки должен иметь одно резиновое колесо, а другое колесо должно иметь V-образную гусеницу.Ворота не должны быть автоматизированы с какой-либо другой конфигурацией.
Теперь перейдем к консольным откатным воротам. Помните, как мы говорили, что откатные ворота с V-образной направляющей не лучший вариант, если вы живете в снежных или обледенелых условиях, когда направляющая может быть заблокирована? Что ж, консольные ворота — вариант для таких людей.
Причина этого в том, что у консольных ворот, в отличие от скользящих ворот с V-образной направляющей и скользящих ворот с задней трубчатой направляющей, колеса не стоят на земле.
Колеса консольных ворот находятся на вертикальной стойке с воротами между ними. Когда эти колеса двигаются, они направляют ворота в открытое или закрытое положение.
Однако у консольных ворот есть и обратная сторона. То есть им нужно много места, больше, чем любым другим откатным воротам. Сами ворота должны быть примерно на 150% больше ширины проезжей части. Другими словами, если у вас должен быть проем подъездной дороги шириной 16 футов, длина ваших ворот должна быть 24 фута.
В этом разделе мы рассмотрели несколько вариантов ворот.Теперь давайте рассмотрим еще две категории раздвижных ворот: раздвижные раздвижные ворота и откатные ворота.
Во-первых, откатные раздвижные въездные ворота. Это категория, в которую попадают такие опции, как затворы с V-образными направляющими или задвижки с задними трубчатыми направляющими. Они работают на гусеницах, по которым движутся колеса для перемещения раздвижных ворот.
Роллетные ворота не зависят от гусеницы.
В отличие от ворот, таких как раздвижные ворота с V-образной направляющей или раздвижные ворота с задней трубой, эти ворота катятся прямо по земле.Это делается с помощью резиновых или газонаполненных колес.
В качестве альтернативы рассмотрите возможность использования солнечной энергии для управления вашими воротами. Он получает энергию от солнечного света в течение дня через солнечные панели, чтобы использовать ее в качестве энергии для работы вашего привода ворот.Это не только работает круглый год, но и стоит намного меньше, чем традиционные методы получения энергии. Операторы ворот с солнечными панелями могут стоить дороже при установке.
При выборе въездных ворот необходимо учитывать ряд переменных.
Для большинства людей подойдут не любые ворота. Одна из таких переменных, которую следует учитывать, заключается в том, является ли ваша подъездная дорога прямой или она полна изгибов и изгибов.
Совершенно очевидно, что прямые подъездные пути существуют по прямой линии.Это распространено, когда речь идет о небольших домах или домах с меньшей площадью собственности. Их также можно использовать с эстетической точки зрения, поскольку их легко можно обрамить деревьями или другими элементами дизайна. Прямые подъездные пути обычно не позволяют проехать такому количеству автомобилей или такому потоку транспорта.
Изогнутые подъездные пути обычно позволяют проехать большему количеству автомобилей, чем простые прямые подъездные пути, и чаще используются, когда в домах требуется более длинная подъездная дорога.
Самое большое соображение здесь заключается в том, что вы хотите, чтобы ворота очищали всю подъездную дорожку.Если у вас извилистая подъездная дорожка, вы должны убедиться, что используете ворота, такие как распашные ворота, что они вообще не блокируют подъездную дорогу при открытии.
Когда дело доходит до изогнутых подъездных дорог, важно учитывать угол, под которым изгибается подъездная дорога, или то, насколько резко она изгибается.
Также важно учитывать, из чего сделана подъездная дорожка. Подъездная дорога с ровной поверхностью, такой как асфальт или бетон, нижние ворота на подъездной дорожке подойдут. Если подъездная дорога имеет менее ровную поверхность, такую как гравий или рыхлый камень, вы можете использовать ворота, установленные немного выше, чтобы не царапать материал подъездной дороги.Обычно это имеет значение только тогда, когда гравий или камень сложены довольно высоко.
В любом случае между поверхностью проезжей части и нижней частью ворот должен быть зазор не менее 3 дюймов.
Так же, как существует много типов конструкций ворот, существует множество вариантов, когда дело доходит до того, из чего вы хотите сделать эти ворота. Как и конструкции ворот, все эти материалы имеют свои плюсы и минусы.
Самым большим преимуществом дерева является его внешний вид. В зависимости от типа дерева, выбранного для въездных ворот, конечный продукт, выбранный одним клиентом, может иметь совершенно другой цвет и текстуру, чем у другого клиента.
Древесина часто используется в качестве ворот для уединения. Это связано с тем, что древесина, как правило, проектируется по своей форме и на своей поверхности, а не превращается в форму, как металл. Таким образом, дизайн красивый, и он не предлагает прохожим вид на ваш двор.
Как мы уже говорили, у каждого из этих материалов есть обратная сторона. Для дерева есть пара. Прежде всего, это стоимость. Дерево может быть намного дороже, чем другие варианты, такие как алюминий. В то время как простые деревянные ворота могут не стоить вам слишком больших денег, более сложные и более ценные породы дерева могут увеличить стоимость.
Кроме того, они довольно тяжелые, что не нравится некоторым владельцам подъездных ворот.
Существует также концепция технического обслуживания. Древесина обычно герметизируется, когда она используется в таких приложениях, как ворота и заборы, но это не означает, что она не имеет недостатков.Он по-прежнему склонен к растрескиванию и деформации. Это означает, что если вы хотите, чтобы ваши деревянные ворота выглядели как новые, вам придется быть готовым к довольно частому обслуживанию по сравнению с другими вариантами материала.
Металлические ворота для подъездных ворот — еще одно соображение для домовладельцев. Однако использование термина металл довольно расплывчато. Это связано с тем, что существует несколько типов металла, которые не являются обязательными для домовладельцев, желающих добавить ворота для подъездной дороги.
Есть несколько веских причин, по которым алюминий является хорошим выбором. Есть у металла и недостатки.Для начала давайте рассмотрим преимущества алюминия. В отличие от дерева, алюминий легкий – не только по сравнению с деревом и алюминием, но и по сравнению с другими металлами. Это означает, что у ваших ворот не будет проблем с провисанием под собственным весом, и у них не будет проблем с перекосом.
Кроме того, алюминий довольно неприхотлив в уходе, так как он менее подвержен ржавчине, чем другие металлы. Лучше всего то, что это довольно доступный выбор.
Как уже отмечалось, у алюминия есть и минусы. Одним из самых больших является то, что алюминий не является прочным по сравнению с другими металлами. Этот недостаток долговечности беспокоит многих владельцев, особенно тех, кто хочет, чтобы подъездные ворота обеспечивали им безопасность.
Кованое железо также можно использовать в упрощенном, более скромном дизайне. Это первое преимущество кованых ворот: исключительная универсальность конструкции.К сожалению, эти конструкции редко бывают прочными, а это означает, что для тех, кто ищет ворота для уединения, кованое железо может быть не тем материалом, который вы ищете.
В то время как алюминий не очень долговечен, кованое железо — чрезвычайно прочный выбор.Если вы ищете надежную защиту или ворота, которые выдержат суровые погодные условия, кованое железо — лучший выбор. Это не значит, что кованое железо не нуждается в обслуживании. Самое большое обслуживание заключается в том, что ворота должны быть чистыми и покрытыми для предотвращения ржавчины. Посетите эту страницу, чтобы узнать больше об отапливаемых подъездных путях для районов с неблагоприятными погодными условиями.
Самым большим недостатком кованого железа является его дороговизна. Кованое железо не только более ценно, чем такие варианты, как алюминий, благодаря своей долговечности, но и довольно тяжелое.
Это, как и в случае с деревянными воротами, делает установку немного более трудоемкой и стоит дороже. Следует также отметить, что более сложные ворота из кованого железа, вероятно, будут стоить дороже, чем простые.
Вы также можете найти ворота в стиле кованого железа из нержавеющей стали, которые обеспечивают долговечность и устойчивость к ржавчине по более низкой цене. Другим вариантом являются оцинкованные ворота с порошковым покрытием, которые также хорошо выдерживают суровые погодные условия.
Когда дело доходит до стоимости, ограждение из звеньев рабицы весьма щадяще для вашего кошелька. Он также, как только что упоминалось, изготовлен из оцинкованной стали.
Это означает, что на него нанесено покрытие для защиты от распространенных проблем с металлом, таких как ржавчина.
Внешний вид звена цепи не всем нравится. Его можно покрасить, придав ему немного другой вид, но он не изменит своего изначального дизайна.
Также существуют опасения по поводу конфиденциальности и безопасности. Что касается конфиденциальности, то здесь мало что можно сделать. Ссылка на цепь довольно прозрачна и сама по себе не обеспечивает особой конфиденциальности. Когда дело доходит до безопасности, цепочка также не очень полезна, так как по ней можно легко взобраться.
Этому может помочь добавление колючей проволоки, но она не часто используется в жилых помещениях, и многим домовладельцам также не нравится внешний вид, который она придает воротам.
Имея это в виду, первое преимущество винила заключается в том, что он универсален, когда дело доходит до дизайна. Конструкции и цвета можно манипулировать, чтобы удовлетворить желания самых разных домовладельцев.Виниловые воротатакже достаточно просты в уходе. Виниловые ворота легко очистить, и они не будут ржаветь, как металл. К сожалению, солнце может нанести ущерб винилу, вызывая его растрескивание и выцветание. Справедливости ради следует отметить, что многие производители предлагают гарантии естественного износа. Если виниловые ворота действительно повреждены, их может быть трудно исправить без полной замены.
Что касается конфиденциальности, винил может многое предложить. Это во многом благодаря его вышеупомянутой универсальности в дизайне.
Одним из недостатков винила является его стоимость. Поскольку легко создать то, что может захотеть потребитель, стоимость, связанная с этим, довольно высока. Даже для предварительно созданных итераций этого материала он будет иметь небольшую цену.
Однако, как и в случае с другими типами материалов, которые можно использовать для ваших подъездных ворот, мы рассмотрим концепцию ценообразования позже.
Для начала очень внимательно прочитайте гарантию и руководство по эксплуатации. Некоторые компании аннулируют свои гарантии, если установка не выполняется профессионалом.
Потратьте время, чтобы выровнять землю. Как отмечалось ранее, установка ворот может быть затруднена, если на пути имеется подъем в гору.По крайней мере, убедитесь, что это обрыв, а не холм. Для раздвижных ворот обязательно сделайте это сбоку от ворот, и это важно для поворота ворот в направлении, в котором они открываются.
Далее вам нужно снять мерки для стоек. В руководстве производителя должны быть инструкции относительно того, где и как следует устанавливать стойки. Это может варьироваться в зависимости от типа и модели ворот, которые вы приобрели. Эти столбы часто имеют отмеченные места, где ворота будут останавливаться внизу.Если нет, убедитесь, что у них есть 3-дюймовый зазор.
После измерения вы не можете продолжать копать ямы для столбов. Прежде чем вы это сделаете, позвоните в местные органы власти, чтобы убедиться, что нет ничего, что могло бы помешать вам копать, например, линия метро. Копатель отверстий для столбов — лучший выбор, чтобы сделать отверстия, когда вы будете готовы. Выкопайте на 6 дюймов глубже, чем необходимо, чтобы заполнить бетоном, чтобы еще больше зафиксировать столбы на месте.
Чтобы установить стойки, используйте отвес и уровень, чтобы убедиться, что они стоят прямо и выровнены по горизонтали, прежде чем делать какие-либо постоянные ступени.Дважды проверьте все свои измерения.
Как только вы будете удовлетворены этими измерениями, залейте бетон и дайте ему постоять не менее 48 часов.
Наконец, чтобы установить сами ворота, следуйте инструкциям на купленных вами воротах. Каждый набор ворот немного отличается, поэтому общие инструкции обычно не годятся.
Ворота подъездной дороги не могут стоять сами по себе; им нужны опоры, столбы или колонны, чтобы заземлить их, а для распашных ворот они действуют как точка поворота.Это не значит, что они должны быть упрощенными.
Нечасто въездные ворота дополняются простыми вертикальными прутьями. Скорее, они поддерживаются элементами дизайна, которые соответствуют стилю ворот. Классические деревянные ворота можно дополнить величественными колоннами.
В то время как столбы и колонны можно сделать привлекательными, использование накладки на опору может улучшить внешний вид ворот. Колпачки для пирса — это разработанные детали, которые возвышаются над стандартной колонной.
Когда вы используете автоматические ворота, вам понадобится триггер, чтобы открывать и закрывать ворота.Когда дело доходит до этого, у вас есть несколько вариантов.
Первый вариант — датчики. Например, их часто можно увидеть в гаражах с разрешением только на парковку, и они работают, сканируя ваш пропуск, когда вы въезжаете. В жилых помещениях эти ворота открываются, когда они обнаруживают приближение автомобиля. Из соображений безопасности некоторые домовладельцы предпочитают использовать только датчики выхода, а не разрешать въезд любому подъезжающему автомобилю. Однако, как и в примере с парковкой, их можно настроить так, чтобы они реагировали на определенный триггер.
Также есть возможность входа с помощью пульта.Как и любой другой пульт, эти пульты можно использовать — обычно на достаточно близком расстоянии — для открытия и закрытия ворот нажатием кнопки.
Для удобства их часто держат на брелках или прикрепляют к козырьку в машине.
Клавиатурытакже можно использовать для входа и выхода людей на подъездную дорожку. Подобно клавиатуре в системе безопасности, этот открыватель имеет физические кнопки, которые нажимаются по определенной схеме, чтобы разрешить вход или выход.
Самый современный выбор автоматических открывателей ворот – вход с мобильного телефона.Они позволяют домовладельцам открывать и закрывать ворота с помощью приложения.
Доступен ассортимент въездных ворот промышленного или коммерческого класса. Их можно использовать для таких целей, как безопасность, в качестве пункта взимания платы или в местах с небольшим зазором, например, между двумя зданиями.
Вспомните, когда вы въезжаете в гараж или проходите через пункт взимания платы. Есть рука или ворота, которые мешают движению вперед, пока вы не заплатите пошлину или не покажете свое удостоверение личности.
Это типы шлагбаумов.
Эти ворота предназначены исключительно для контроля трафика. Когда эти ворота закрыты, ни одно транспортное средство не въедет на подъездную дорожку. С другой стороны, если вы ищете ворота с красивым дизайном или обеспечивающие безопасность, а также препятствующие движению транспорта, это может быть не лучший выбор для вас.
Ворота шлагбаума обычно работают за счет того, что рука торчит горизонтально, когда ворота закрыты, и поднимается, чтобы сидеть вертикально, когда ворота открыты.Из-за такой конструкции этим типам ворот требуется дополнительное пространство только для установки электропривода ворот.
Если вам нравится идея барьерных ворот, но вы хотите немного больше безопасности и конфиденциальности, вы, вероятно, будете рады узнать о вертикальных поворотных воротах. В них используется тот же механизм движения, что и в барьерных воротах, но вместо простого рычага в них используются полноразмерные ворота высотой 8 футов и более.
Подобно шлагбаумным воротам, для этого типа ворот требуется немного больше ширины проезжей части, поскольку они поднимаются вертикально, а не требуют места для перемещения в сторону проезжей части.Это делает их отличным выбором, когда домовладельцы хотят безопасности, когда у них нет места для раздвижных ворот.
Как только что было отмечено, шлагбаумы и вертикальные поворотные ворота располагаются горизонтально, когда они закрыты, и смещаются на 90 градусов, чтобы сидеть прямо в воздухе, когда ворота открыты. Вертикальные подъемные ворота, наоборот, поднимаются прямо в воздух. Они не поворачиваются и не меняют угол; они просто поднимаются прямо в небо.
Этим вертикальным подъемным воротам требуется много места, как и раздвижным воротам, но они должны быть вертикальными.Для большинства подъездных путей это нормально, так как им не мешает какой-то потолок или границы участка. В целом над этими воротами нужно пространство, равное высоте ворот.
Например, если вы используете ворота высотой 8 футов, вам понадобится высота 16 футов от земли.
Важно отметить, что эти типы ворот невероятно дороги в установке. Таким образом, они обычно используются в промышленности, а не в жилых помещениях. Тем не менее, это также один из самых безопасных вариантов ворот.
Как правило, въездные ворота стоят от 1400 до 3200 долларов. Однопанельное дерево, сталь и железо стоят в нижней части диапазона от 1400 до 2100 долларов.
Эта цена может варьироваться в зависимости от дизайна и размера.Эти цены указаны для однопанельных ворот, которые могут быть автоматически распашными или раздвижными.
Переходя на железные, стальные и деревянные ворота с двумя панелями, стоимость составит от 1800 до 3200 долларов.
Их можно автоматизировать, но, опять же, стоимость может варьироваться в зависимости от выбранного вами размера и стиля.
Существуют дополнительные расходы, которые могут быть связаны с въездными воротами. Для начала рассмотрим автоматизацию. Комплекты автоматики для одностворчатых ворот стоят от 850 до 2300 долларов.Для ворот с двойными панелями эта стоимость увеличивается с 900 до 4500 долларов. Вы можете остаться на более низком уровне, выбрав ворота переменного тока с меньшими двигателями, а не ворота на солнечной энергии с большими двигателями. Комплекты автоматизации, которые используются для создания автоматических раздвижных ворот, стоят от 550 до 2150 долларов.
Устройства управления, такие как пульты дистанционного управления, клавиатуры и даже переговорные устройства, доступны по цене от 20 до 2000 долларов США. Пульты дистанционного управления — самый недорогой вариант по цене от 20 до 60 долларов. Клавиатуры стоят немного дороже – от 50 до 250 долларов.
Устройства внутренней связи или устройства, которые используют более одного метода контроля доступа, являются самыми дорогими и стоят от 350 до 2000 долларов.
Если вам нужен датчик, который будет открывать ворота, когда вы покидаете подъездную дорожку, это будет стоить дополнительно от 140 до 200 долларов. Реверсивные механизмы могут стоить от 150 до 200 долларов. Есть также несколько способов сократить расходы. Упомянутые ранее комплекты для подъездных путей своими руками, например, могут устранить внешние затраты на установку.
Чтобы увидеть больше идей, посетите нашу страницу о современных подъездных дорожках, где вы найдете дополнительные фотографии и дизайны для вашего дома.
Изображение ниже
Комплект стоил 1850 долларов, и они сэкономили более 3000 долларов, сделав его самостоятельно! Эти раздвижные ворота стоили бы 5000 долларов, если бы их построила компания по производству ворот! Размер раздвижных ворот: 3000ммШx1800ммВ.
Он был доставлен в Квинсклиф, штат Виктория.
В комплект входит
Инструкции, оцинкованная рама раздвижных ворот, рельсы, стойка и двигатель.1 бесплатный вызов службы поддержки на месте, если это необходимо в районе Мельбурна, поэтому, если у вас возникнут проблемы при установке ворот, обязательно позвоните нам! Домашние мастера из разных штатов могут воспользоваться нашим номером 1300.
Монорельс поддерживает откатные ворота через подъездную дорожку с гравием, и его можно поставить, если нет твердой поверхности, к которой можно прикрепить откатные ворота, как показано выше! Монорельс стоит дополнительно $112.00
Вот готовый комплект раздвижных ворот своими руками, который один из наших клиентов закончил за одни выходные!
Электрические ворота
Это был полный комплект, и больше ничего не требовалось. это не наклон а угол камеры
это меня насторожило!!!
Вид сзади на раздвижные ворота выше, показывающий распорки.
Отличная работа, Джон!
Дэнни не хотел приобретать мотор для ворот, так как он был счастлив закрыть их вручную.
Комплект раздвижных ворот с порошковым покрытием и рамка для ворот своими руками.
На этих фотографиях частокол крепится к раме раздвижных ворот, сделанных своими руками, и мы абсолютно уверены, что это будет выглядеть фантастически! Отличная работа Тони!
Комплекты компонентов для раздвижных ворот
12/24 В постоянного тока
Нужен двигатель для раздвижных ворот своими руками
240 В
Низкое напряжение
Солнечная энергия
Двигатель для раздвижных ворот своими руками
Нужна рама для ворот своими руками
Каркас ворот своими руками
Создание собственных раздвижных ворот
Стальная стойка – любая длина
Библиотека ворот, которую мы завершили Раздвижные ворота своими руками
Вид спереди
Облицован деревом Western Aust Jarrah, рама изготовлена из оцинкованной стали.
Эти ворота открываются и закрываются вручную.
Предоставлено Эшли Кинсела
Раздвижные ворота были в моде на протяжении десятилетий. Помимо простоты эксплуатации, эти ворота имеют ряд преимуществ. Чтобы добавить к этой простоте, производители ворот придумали автоматические раздвижные ворота. С автоматизацией, проникающей во все аспекты повседневной жизни, ворота не отстают.Автоматические раздвижные двери — это лучшее сочетание комфорта, конфиденциальности и безопасности. Кроме того, это придает красивый завершающий штрих вашему участку. Откатные ворота можно устанавливать на проездах, пешеходных дорожках, в гаражах, подъездах домов и т.д.
Место установки очень важно для выбора типа автоматических откатных ворот, которые лучше всего подходят для этого места. После того, как специфика откатных ворот определена, следующей проблемой является тип автоматики, используемой для управления автоматическими откатными воротами.
Он может управляться с помощью пульта дистанционного управления, домофона или управляться электронным способом с помощью переключателя. Когда вы решите установить автоматические откатные ворота на своем участке, вам в первую очередь необходимо рассмотреть все факторы, которые определяют специфику ворот. Когда вы консультируетесь со специалистами по автоматическим воротам, они задают вам вопросы и подробности. Тебе лучше быть готовым ко всем ответам.
Вот все факторы, которые вы должны были четко определить, прежде чем, наконец, посетить производителей автоматических откатных ворот.
№1. Расположение ворот : Исходя из того, где вы планируете установить автоматические откатные ворота, определяется прочность и долговечность ворот. Если это гаражные ворота, они должны быть достаточно прочными, чтобы противостоять повреждениям, вызванным случайными ударами автомобиля, а если это раздвижные ворота главного входа, они должны быть достаточно надежными, чтобы не допустить проникновения злоумышленников и грабителей.
Пешеходная дорожка может иметь раздвижные ворота, которые не очень безопасны, поскольку они в основном предназначены для доступа к дорожке.
#2. Частота использования : Прежде чем приступить к установке автоматических откатных ворот, спросите себя: «Как часто ворота будут использоваться?» Ответ на этот вопрос определяет, какой тип механизма автоматической раздвижной двери лучше всего подойдет для ваших нужд. Частота использования в единицу времени рассчитывается с точки зрения рабочих циклов. Как правило, от 50 до 80 рабочих циклов в день, равномерно распределенных в течение дня, называется нормальным использованием. Но если у вас есть 30 рабочих циклов, сгруппированных вместе за один час утром, и другие 30, сгруппированные вместе вечером, это можно считать интенсивным использованием, и вам потребуется оператор, который может справиться с таким высоким уровнем частоты использования.
#3. Уклон : Если на пути ворот есть уклон, мощность привода должна быть достаточно высокой, чтобы преодолеть влияние этого уклона.
В противном случае ворота могут двигаться сами по себе, когда в этом нет необходимости, и управление ими будет затруднено. Вы должны убедиться, что нет никаких внешних факторов, которые могут изменить траекторию движения автоматической раздвижной двери. Если они есть, вы должны учитывать их все при выборе привода откатных ворот.
#4. Бюджет : С различными вариантами автоматических раздвижных ворот вы можете быть перегружены всеми вариантами. Но не забывайте о том, что вам нужно, и помните о своем бюджете. После попытки получить откатные ворота с высококлассной безопасностью или технологиями, которые вам даже не нужны, вы можете в конечном итоге перегрузить свой бюджет. Убедитесь, что этого не произойдет, сохраняя ясную голову и заранее установленный бюджет.
Эти факторы являются определяющими для ваших автоматических откатных ворот.Поэтому никогда не приступайте к установке, пока у вас не будет четкого представления обо всем этом.
Родственные Ваши ворота сошли с рельсов? Если это так, команда Creative Door Services™ готова предоставить экспертную консультацию.
Вот что вы должны знать.
Если ваши ворота вышли из строя, немедленно прекратите их использование, чтобы не повредить ворота или их компоненты.Чтобы другие не могли его использовать, переведите его в ручной режим с помощью функции ручного отключения.
В большинстве случаев лучше вызвать профессионального специалиста по ремонту и техническому обслуживанию, если ваши ворота сошли с рельсов. Во-первых, ворота очень тяжелые, в среднем жилые ворота весят более 250 фунтов. Попытка передвинуть ворота самостоятельно может привести к травме. Это также может привести к дальнейшему повреждению вашей системы ворот.
Имейте в виду, что ворота не могут сбиться с пути без причины.Почти всегда есть основные проблемы, от изношенных колес до неровной гусеницы. Эти проблемы должны быть выявлены и устранены квалифицированным специалистом по воротам.
Что вызывает сход подъездных ворот с рельсов?Вот несколько причин, из-за которых автоматические ворота могут сойти с рельсов:
Если ваши ворота кривые и сидят неровно, они могут упасть с направляющих.Кроме того, эксплуатация кривых ворот ускоряет износ колес, гусеницы и других частей ворот. Проверка состояния колес является частью регулярного обслуживания ворот. Также важно, чтобы колеса были хорошо смазаны.
В некоторых случаях вы можете просто убрать препятствие и заменить ворота (только помните, что вы имеете дело с очень тяжелым оборудованием).Однако часто ворота получают повреждения из-за удара о землю, что влияет на их структурную целостность и влияет на работу ворот. В этом случае потребуется профессиональный ремонт ворот. Чтобы ваши ворота не столкнулись с препятствием и не сошли с рельсов, регулярно подметайте гусеницы.
Это включает в себя очистку ворот, нанесение смазки на их движущиеся части, поиск ржавчины и повреждений, а также проверку наличия проблем с гусеницами. Пренебрежение обслуживанием ворот может привести к множеству проблем, включая сход ворот с рельсов. Для получения дополнительной информации о том, как обслуживать въездные ворота, см. наш окончательный график технического обслуживания.
Вот некоторые признаки того, что ваши ворота могут сойти с рельсов:
Если вы заметили эти предупреждающие знаки, обязательно обратитесь к квалифицированному специалисту для обслуживания системы ворот как можно скорее.
.
Если ваши ворота сошли с рельсов или нуждаются в ремонте или обслуживании, обратитесь к опытной команде Creative Door Services™. Мы также можем заменить или модернизировать вашу систему ворот для жилых помещений и умеем устанавливать индивидуальные автоматические распашные ворота и откатные ворота.
Для получения дополнительной информации о наших услугах по воротам или бесплатного предложения свяжитесь с нами в одном из наших офисов в Ванкувере, Британская Колумбия; Келоуна, Британская Колумбия; Калгари, Альберта; Эдмонтон, Альберта, Форт МакМюррей, Альберта; Регина, Саскачеван; Саскатун, Саскачеван; и Виннипег, Манитоба.
Одно- или двустворчатые раздвижные ворота:Горка Ворота чаще всего используются для коммерческих систем автоматизации ворот. Тем не менее, откатные ворота — отличный выбор для подъезда к жилому дому. автоматика ворот, когда участок имеет ограничения по размеру. эта статья
типы ворот, компоненты ворот, фурнитура для ворот, установка
наконечники и автоматика для въездных ворот. | |
Направляющие ролики и удлинители направляющих:В виде как следует из названия, направляющие ролики направляют ворота по пути и держать ворота в вертикальном положении. Они изготовлены из твердого пластика или резины. и доступны различной длины от 3 до 12 дюймов. Руководство Ролики могут быть сложены друг на друга для размещения ворот с высокой центральной конструкцией. Магазин для направляющих роликов Удлинитель роликовой направляющей приваривается к раме ворот и ведет
ворота через узел роликовой направляющей.Это необходимо, потому что,
в большинстве случаев узел ролика расположен на несколько дюймов дальше
конец ворот. | |
Колеса с V-образными канавками:То Колесо с V-образной канавкой движется по гусенице, представляющей собой кусок углового железа с угол обращен вверх. Эти колеса помещаются в «колесные ящики». Колесная коробка, изображенная здесь, имеет дополнительный бортик, приваренный к нему. дно, чтобы ноги не переезжали.Этот дополнительный плинтус не является требованием, но рекомендуется. В данном случае дом владелец был осторожен о ее маленьких детях, и к ней были добавлены дополнительные меры безопасности. Колеса с V-образной канавкой бывают разных классов; экономичный чугун,
высококачественный пластик, нержавеющая сталь и холоднокатаная сталь. С
эти колеса широко используются, стоит покупать колеса премиум-класса. .А
колесо из холоднокатаной стали премиум-класса с V-образными канавками и герметичными подшипниками,
как видно здесь, будет длиться весь срок службы ворот. | |
Место швартовки (уловитель ворот):То точка причала, также известная как «Ловец ворот», удерживает ворота на месте, когда они закрыты. Точки швартовки ворот могут быть изготовлены по индивидуальному заказу изготовлены или поставлены на заводе. Некоторые изделия заводского изготовления содержат нейлон. блоки, предотвращающие истирание отделки ворот. | |
Конечный упор:Конец упоры предотвращают скатывание ворот с рельсов.они сварены прямо на трассу, обычно в нескольких дюймах от точки остановки. Ворота не должны упираться в упор во время нормальной работы. Они являются строго защитным устройством в случае неисправности оператора или если ворота толкаются другими средствами | |
Натяжитель цепи:Цепь натяжители держат цепь натянутой. Цепь растягивается по ходу
использования.Натяжитель представляет собой резьбовой болт с двумя стопорными гайками.
для регулировки. Важно оставить небольшую просадку в цепочке.
Если слишком туго, это преждевременно разрушит натяжные колеса в
Оператор. Натяжители расположены на каждом конце цепи. | |
Удлинитель цепи:В В большинстве шиберных затворов цепь продевается через привод.Рычаг длиной около 24–28 дюймов приваривается к конец | |
Уровень балки:Оценка балки настоятельно рекомендуются и должны использоваться на всех двойных проборах ворота и ворота с колоннами. Балка запирает столб или колонны вместе как единое целое, обеспечивая большую площадь поверхности для всей конструкции. Это предотвратит любое резкое оседание, а стойку или столбцы от
наклон.Он также удерживает створки ворот в точном положении. | |
Привод раздвижных ворот:Вид Схема установки откатных воротПриводы откатных ворот чаще всего используются для коммерческих ворот системы автоматизации. Тем не менее, откатные ворота — отличный выбор. для автоматизации подъездных ворот к жилым домам, когда участок имеет ограничения. В общем, установка откатных ворот требует больше таланта и денег. сделать правильно, и это должны делать только самодельщики с хорошими навыками механики. Устройство открывания скользящих ворот – хороший выбор, когда ворота находятся на крутом склоне.

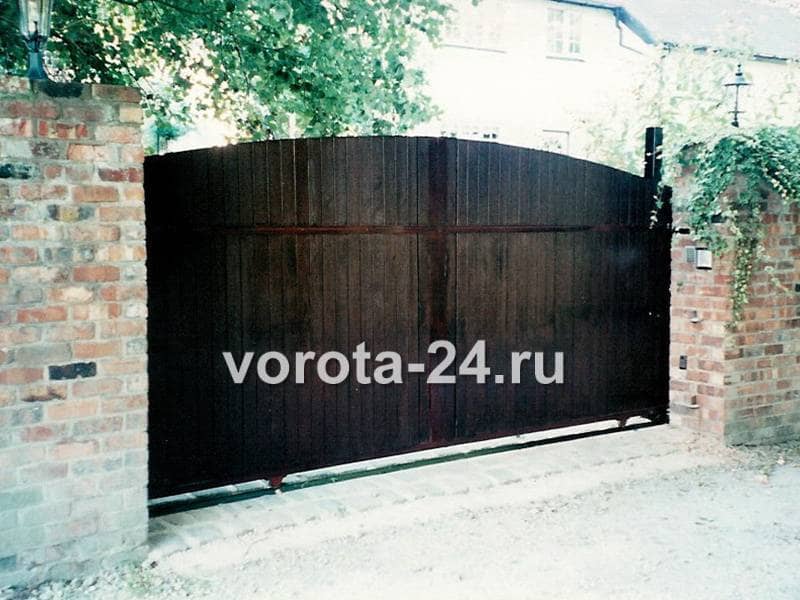

и вы не можете или не хотите открывать ворота наружу.
Иногда это вопрос контроля очень широкого входа, где
распашные ворота были бы непрактичны. |
