Зачем нужен антенный усилитель. Особенности понятия

Антенный усилитель для автомагнитолы и ТВ подсоединяют к антенне, если хотят добиться повышения качества приёма аудио-или телесигнала.

Его используют в следующих ситуациях:

• большое расстояние от ретранслятора до приёмника;
• неправильный выбор антенны.

Благодаря данному устройству можно значительно улучшить уровень показываемого изображения. Оптимальным местом установки антенного усилителя своими руками считается место недалеко от приёмника. Это объясняется тем, что сигналу свойственно снижаться, идя от него по кабелю.

Но в некоторых ситуациях, например, в случае удалённого приёма, устанавливать усиливающий сигнал прибор вплотную к приёмнику бессмысленно.

Типы устройств

Как видно на фото антенных усилителей, они бывают:

Широкополосными. Подобный тип приборов применяется, если надо улучшить приём изображения одновременно на нескольких приёмниках. Обычно их устанавливают в многоэтажных зданиях. Широкополосное устройство может работать не только в ДМБ, но и в МВ диапазоне.

Диапазонными. С их помощью есть возможность приёма телесигнала от удалённых телевизионных вышек. Диапазонный усилитель усиливает уровень сигнала и устраняет помехи.

Многодиапазонными. Такие приборы случат для обеспечения улучшенной картинки от приёмников, расположенных на высоких мачтах. Применение устройств многодиапазонного типа возможно в случае малых систем коллективного приёма.

Делаем усилитель сигнала своими руками

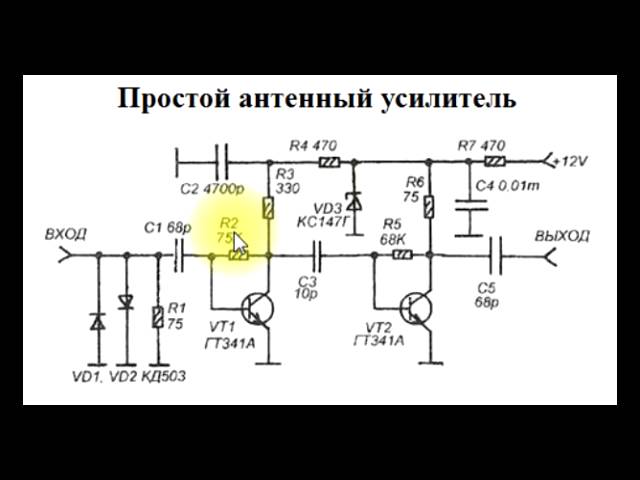

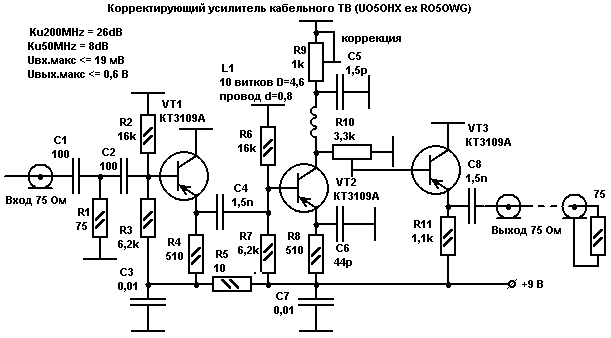

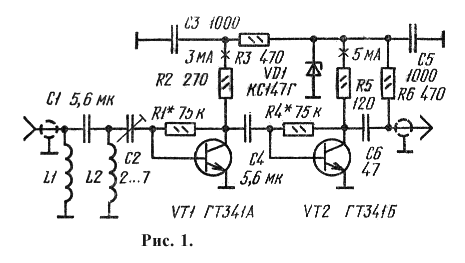

Рассмотрим схему простого антенного усилителя. Её запутывание начинается от источника питания напряжением 2,8-5,2 В. Прибор по такой схеме характеризуется практически бесшумной работой (производимый шум равен всего 2 дБ) и имеет достаточно высокий показатель усиления (приблизительно 13 дБ).

Ещё один плюс — собранная схема не нуждается в настройке. Приведённый прибор уместно использовать для комнатных теле- и радиоантенн.

Порядок работ:

• Подготовьте всю требуемую электронную начинку.
• Разложите инструменты и расходные материалы.
• Сделайте печатную плату. Причём лучше не использовать навесную сборку и специальные монтажные панели, иначе прибор будет производить слишком много шума при работе.
• Припаяйте все электронные компоненты.
• Тщательно проверьте получившийся прибор.
• Подключите его к антенне и приёмнику.

Что касается источника питания, то более подробное описание, как сделать блок питания антенного усилителя, можно без труда найти в Интернете.

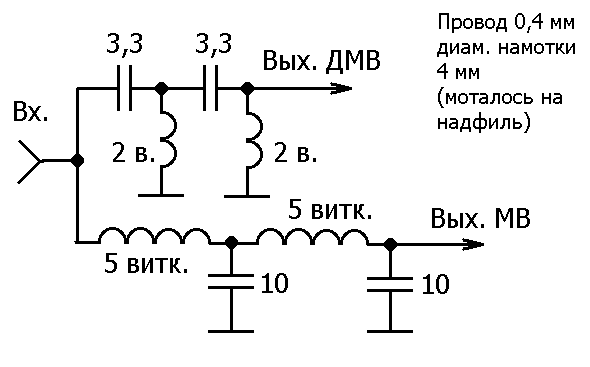

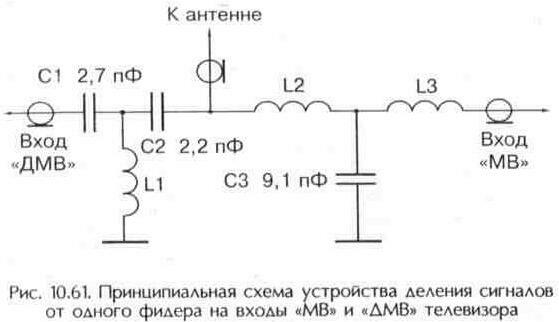

Особенности подключения усилителя сигнала к телевизору

Здесь самое главное, чтобы прибор располагался максимально близко к телевизору, ведь кабельные потери оказывают существенное влияние на уровень изображения. Это требование относится не только к собственноручно собранным устройствам, но и к покупным. Исключение можно сделать лишь для антенн с коротким кабелем.

Не забудьте внимательнейшим образом ознакомиться с инструкцией для проверки и подключения усилителя. Это поможет избежать многих проблем.

Если вы подключили усиливающее сигнал устройство, а каких-либо положительных сдвигов в уровне картинки не произошло, то следует проверить направленность антенны и волновое соответствие этих приборов друг к другу.

Помните, что все действия нужно производить с выключенным из сети оборудованием.

Запрещается подсоединять усилитель к внешней антенне, не оснащённой грозозащитой.

В заключение отметим, что занимаясь созданием антенного усилителя нужно стремиться не только к усилению сигнала, но и к тому, чтобы устройство производило как можно меньше собственного шума. Чтобы этого добиться, используйте детали высокого качества и остановитесь на минимальных размерах для прибора.

Фото антенных усилителей

Также рекомендуем просмотреть:

Антенный усилитель 30…850 МГц » Полезные самоделки

Антенный усилитель 30…850 МГц
Телевизор есть в каждом доме. Но не всегда удается принимать любимую телепередачу с хорошим качеством изображения: или телецентр расположен достаточно далеко, или его передатчик излучает в эфир не очень мощный сигнал, или условия не позволяют ориентировать приемную ТВ антенну на телецентр. Для улучшения приема ТВ сигнала поможет антенный усилитель. Обычно он располагается на крыше около приемной антенны, но не у всех есть возможность размещения полезного устройства на крыше или чердаке, поэтому усилитель обычно располагается в комнате, недалеко от телевизора. В статье приводятся описания двух проверенных схем антенных усилителей. Оба устройства усиливают весь передаваемый телевизионный спектр сигнала: метровые и дециметровые волны. Как правило, дополнительное усиление требуется для новых дециметровых каналов, вещающих на «умеренной” мощности.

Технические характеристики усилителя
Коэффициент усиления: 20 дБ.
Напряжение питания: 9…12 В.
Входной/выходной импеданс: 75 Ом.
Размеры печатной платы: 55х55 мм.

Рис. 1. Общий вид антенного усилителя 30…850 МГц

Таблица 1. Перечень радиодеталей для сборки усилителя:

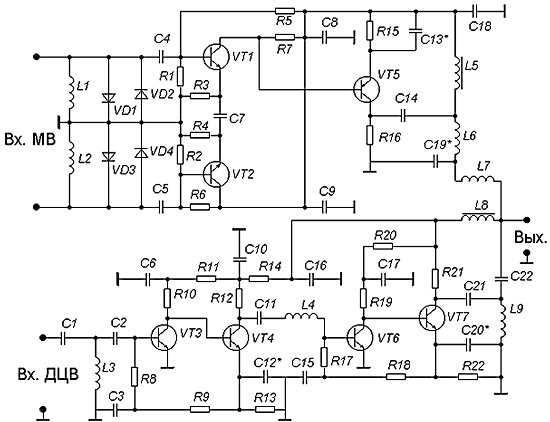

Рис. 2. Cхема электрическая принципиальная

Рис. 3. Вид печатной платы сверху

Рис. 4. Вид печатной платы снизу

http://masterkit.ru NK138

ТВ усилитель своими руками, усилитель сигнала тв антенны

Вы замечали, что даже при наличии современного и дорогого телевизора к сожалению, приходится только мечтать о качественном и стабильном приёме телевизионных каналов. С открытием новых каналов, создаются более жёсткие конкурентные условия по причине использования близких частот, особенно это касается дециметрового диапазона (DVB-T2). Что же можно сделать для улучшения приёма ТВ каналов? Есть несколько путей решения этой проблемы: можно приобрести другую антенну, на порядок лучше существующий, заменить усилитель на более эффективный или использовать спутниковую систему от любого телевизионного провайдера.

Чтобы существенно повысить качество приёма, и раз и навсегда забыть о просмотре любимых передач в плохом качестве, хочу предложить проверенный и испытанный мною усилитель сигнала тв антенны. За довольно долгое время эксплуатации, он зарекомендовал себе с лучшей стороны, и позволил улучшить качество приёма до действительно в разы.
В изготовлении усилителя нет ничего сложного, для его сборки не понадобиться дефицитных и дорогостоящих деталей, а в его использовании не возникнет ни каких проблем, так как легко ладит со всеми ТВ приёмниками.

О блоке питания для ТВ усилителя

Питание происходит от 12В, это довольно удобно, так как его можно запитать от бесперебойного блока питания самого телевизора, или от любого другого подходящего источника.  Источник питания усилителя должен иметь высокие в стабилизации и фильтрации показатели напряжения, и чтобы не ухудшить преобразованный высокочастотный сигнал, и оптимальная длина кабеля должна быть в районе двадцати, тридцати метров, более длинный кабель может повлиять на качество приёма. Кабель используется обычный радиочастотный, с волновым сопротивлением в районе 75-80 Ом, типа РК-75.

Рекомендации по сборке ТВ усилителя

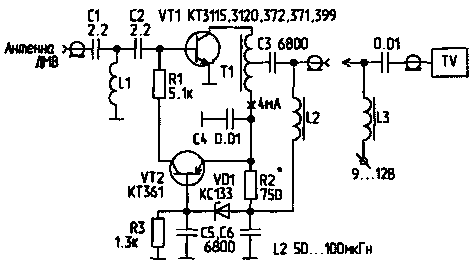

На схеме указаны номиналы ёмкости всех дисковых конденсаторов в пикофарадах, за исключением C5. Дроссель L1 типа Д-0,6, либо аналогичный с индуктивностью 120…200 мкГн, выступает в роли отсекающего фильтра. Антенна в данном случае используется обычная дециметровая (DVB-T2).

Все элементы усилителя собираются на плате из текстолита, предназначенного для схем, его размер должен составлять 20 на 10 мм. Происходит пайка выводов к изолированным секторам на плате. Нижнюю фольгированную подложку из текстолита, тоже следует подключить к общему проводу, как и остальные, остающееся участки монтажной платы на рабочей основной поверхности платы. Также сокращается до возможного минимума длина выводов всех радиоэлементов на плате, а сама плата помещается в экранированный корпус. Он изготовляется из подручных материалов, или из того же текстолита. По размерам платы вырезаются из текстолита заготовки для корпуса и собирается с помощью пайки с внутренней стороны. Должен получиться замкнутый короб, со съёмной верхней крышкой, корпус которого нужно соединить с общим проводом. В схеме лучшее не использовать разъёмов, а использовать только пайку для большей надёжности. Вся проводка выводится через подготовленное в корпусе отверстие. Данные действия с экранированием обязательны, это позволяет избавится от наводок и помех, создаваемых разными устройствами, которые работают на высокой чистоте. Усилитель лучше всего расположить максимально близко к телевизионной антенне, этим вы добьетесь максимального усиления сигнала и минимизируете помехи.

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Простое решение – сделать из активной антенны пассивную.

                                                  Вышел из строя усилитель в антенне «волновой канал».

 Это колечко приняло не только цифровые мультиплексы с расстояния 80 км, но и дублирующие боковые, расположенные на расстоянии 20 км.

Фото 10. Время избавиться от директоров.

Универсальный антенный усилитель на дачу своими руками

Приветствую любителей самоделок!
Решил поделиться с вами своей интересной самоделкой, которую просто сконструировать любому из вас.

Ну что, начнем!!!

Все началось с того, что мне в деревню пригодился интернет. Купил модем мегафон, подключил. Решил попробовать, но получилось так, что связи то нет. И узнал, что сигнал можно повысить с помощью антенного усилителя.

Мне понадобилось:

• Большая алюминиевая пластина круглой формы;
• Длинная медная проволока;
• Два маленьких кусочка и один большой кусок резинового ремня от трактора;
• Кабель для антенн от телевизора;
• Алюминиевый кронштейн.
• Два больших болта, две гайки и две шайбы.
• Четыре длинных самореза.

Инструменты:

• Молоток;
• Отвертка;
• Изолента;
• Гаечный ключ;
• Дрель;
• Сверла;
• Плоскогубцы;
• Паяльник.

Берем большую алюминиевую пластину круглой формы и сверлим в нем отверстия нужного диаметра.

Далее берем большой резиновый кусок и тоже делаем 3 одинаковых отверстия как по центру пластины.

Затем берем алюминиевый кронштейн и делаем отверстия как на резине. И еще отверстия для закрепления антенны куда либо и сгибаем как показано на фото.

Некоторые отверстия здесь лишние.

Дальше берем большую медную проволоку, сгибаем её, делаем отверстия и соединяем концы проволоки саморезом или спаиваем их.

Теперь возьмем кусок кабеля и переходник.

Спаиваем нужный провод к нужной детали.

Изолируем то, что получилось, как показано на фото.

Вот и все, все наши детали готовы, чтобы собрать наш усилитель.

Закрепляем большой кусок резины, кронштейн, и пластину в одно целое с помощью двух болтов, двух гаек и двух шайб (не хоккейных).

Прикрепляем нашу проволоку с помощью двух маленьких резиновых кусочка и четырех саморезов.

Теперь берем наш подготовленный кабель и прицепляем её как на фото.

Закрепляем контакты кабеля на проволоку с помощью саморезов.

Теперь изолируем контакты изолентой.

Вот и все, усиливающая антенна для интернета готова. Осталось лишь подсоединить с помощью кабеля антенну к модему, и поставить антенну как можно выше.

Результат.

Вот таким был сигнал, то-есть его вообще не было.

А вот так стала работать антенна.

На этом пожалуй все. Что непонятно спрашивайте, постараюсь на все вопросы ответить!
Спасибо всем за внимание!
Хорошего всем настроения!

— интернет-магазины и отзывы на усилитель внешней антенны на AliExpress

Отличные новости !!! Вы попали в нужное место для установки усилителя внешней антенны. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший усилитель для наружной антенны вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели усилитель для внешней антенны на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе усилителя для внешней антенны и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести усилитель для внешней антенны по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Наружный HDTV УКВ / УВЧ антенный усилитель / главный бустерный канал CM 7777HD (CM7777HD)

Amplify — это простой в установке усилитель для телевизионной антенны профессионального уровня, предназначенный для работы с любой телевизионной антенной, чтобы усилить сигнал и улучшить качество сигнала, а также может увеличить количество каналов, принимаемых антенной. Инновационная схема Amplify специально создана для поддержки новейших стандартов цифрового вещания и вещания высокой четкости. Сверхпрочный всепогодный корпус подходит для установки как на открытом воздухе, так и в помещении.

Channel Master Amplify был разработан как самый универсальный антенный усилитель для ТВ на рынке. Channel Master разрабатывает, производит и продает телевизионные антенные усилители более 60 лет и является лидером отрасли, предлагая популярные модели усилителей, предназначенные для профессионалов, включая наши модели усилителей Titan 2 ( CM-7777 и CM-7778).На протяжении многих лет установщики и отраслевые эксперты рекламировали эти профессиональные модели как лучшие телевизионные антенные усилители на рынке.

По мере развития отрасли потребители воспринимают свои телевизионные антенны и проекты домашних развлечений как самостоятельные проекты и все меньше и меньше полагаются на профессиональных установщиков. Принимая во внимание эту тенденцию, наша команда отраслевых аналитиков определила необходимость в усилителе профессионального качества, который был бы удобнее для потребителей. Channel Master Amplify объединяет в себе лучшие из наших самых популярных моделей профессиональных усилителей, а также новые функции для потребителей, выполняющих собственные установки.

Корпус для тяжелых условий эксплуатации внутри и вне помещений

Усилители телевизионных антенн конкурентов обычно изготавливаются из пластика и предназначены только для использования внутри помещений. Channel Master Amplify, как и наши профессиональные модели Titan 2, сконструирован из литого под давлением металлического корпуса с всепогодными портами для поддержки внутренней и наружной установки.Гибкость возможности установки Amplify в помещении и на открытом воздухе позволяет использовать его с внутренней антенной, а также возможность модернизации до наружной антенны в будущем без необходимости покупки нового усилителя.

Регулируемое усиление

Большинство людей думают, что чем больше, тем лучше. Это не всегда так, когда речь идет об антенных усилителях для ТВ. Мы наблюдаем это постоянно, когда потребители покупают наш профессиональный усилитель с самым высоким коэффициентом усиления (CM-7777), не имея оборудования для измерения сигналов, чтобы определить, сколько им действительно нужно для усиления своих сигналов. Во многих случаях слишком сильный сигнал принесет больше вреда, чем пользы вашему общему сигналу и качеству приема. Channel Master Amplify избавляет потребителя от необходимости осознавать силу сигнала, обеспечивая при этом лучший в отрасли коэффициент усиления 30 дБ. Благодаря включению простого кнопочного переключателя усиления вы можете легко начать с высокой настройки усиления 30 дБ, и если вы определите, что такой сильный сигнал отрицательно влияет на ваш прием, вы можете просто нажать кнопку и переключиться на низкую настройку. 17 дБ, что в большинстве случаев будет безопасным коэффициентом усиления и существенно повлияет на качество сигнала.* При установке в помещении непосредственно за телевизором НЕ рекомендуется использовать настройку высокого уровня (30 дБ).

Гибкие варианты питания от USB

Channel Master Amplify включает в себя два гибких варианта питания.

В помещении
При установке в помещении Amplify может получать питание напрямую через входящий в комплект USB-блок питания или подключая прилагаемый USB-кабель к открытому USB-порту на телевизоре или приставке, что устраняет необходимость подключения непосредственно к электрической розетке. * Не все USB-порты обеспечивают достаточное напряжение для питания усилителя; вам нужно будет убедиться, что USB-порт вашего устройства поддерживает выход 5V 1.0A.

На открытом воздухе
Когда Amplify устанавливается на открытом воздухе, он включает в себя USB-адаптер питания, который позволяет вам установить адаптер питания и инжектор внутри рядом с телевизором, подавая питание на усилитель по существующему коаксиальному кабелю.

LTE и внеполосная фильтрация

Распространение сигнальных вышек LTE и подключенных устройств LTE является частой причиной прерывистого прерывания телевизионного сигнала, поскольку операторы мобильной связи работают на частотах, которые могут быть очень близки к частотам вашего телевещания.Эти сбои могут привести к слабым сигналам, пикселизации или даже потере канала и могут быть особенно серьезными при использовании усилителя с ТВ-антенной. Вам не придется беспокоиться об этом с Channel Master Amplify. Встроенные фильтры предназначены для очистки пути сигнала OTA TV от общих помех, в том числе создаваемых сигналами мобильного LTE.

Если вы потребитель или менее опытный установщик, который ищет усилитель для телевизионной антенны профессионального уровня, который обеспечивает удобную установку, но при этом надежное качество и производительность, не ищите ничего, кроме Channel Master Amplify.

Что включено

Характеристики

Запасные части

Цена: 8 долларов. 00

Добавить

Цена: $ 8.00

Добавить

Сопротивление антенны »Примечания по электронике

Импеданс антенны является ключевым элементом, связанным с ее характеристиками. Для достижения максимальной эффективности его фидер должен иметь такое же сопротивление.

Учебное пособие по базовой теории антенны Включает:
Базовая теория антенны Поляризация Резонанс и полоса пропускания Усиление и направленность Сопротивление подачи

Радиоантенна аналогична любой другой форме РЧ нагрузки или источника сигнала.Он имеет сопротивление нагрузки или источника.

Для получения оптимальных характеристик антенный фидер должен быть согласован с антенной, чтобы обеспечить передачу максимальной мощности.

Соответственно, важно понимать полное сопротивление любой антенны, чтобы можно было получить наилучшие характеристики.

Основы импеданса антенного фидера

Этот импеданс известен как импеданс антенны. Это сложный импеданс, состоящий из нескольких составляющих: сопротивления, емкости и индуктивности.

Импеданс питания антенны зависит от ряда факторов, включая размер и форму РЧ-антенны, рабочую частоту и окружающую среду. Видимый импеданс обычно сложен, то есть состоит из резистивных и реактивных элементов.

Резистивные элементы полного сопротивления фидера антенны

Резистивные элементы состоят из двух компонентов. Они складываются вместе, чтобы сформировать сумму всех резистивных элементов.

Антенные реактивные элементы

Есть также реактивные элементы для сопротивления питания.Они возникают из-за того, что антенные элементы действуют как настроенные цепи, обладающие индуктивностью и емкостью. В резонансе, где работает большинство антенн, индуктивность и емкость компенсируют друг друга, оставляя только сопротивление комбинированного сопротивления излучения и сопротивления потерь. Однако по обе стороны от резонанса импеданс питания быстро становится либо индуктивным (если работает выше резонансной частоты), либо емкостным (если работает ниже резонансной частоты).

КПД

Естественно, важно обеспечить, чтобы доля рассеиваемой мощности в сопротивлении потерь была как можно ниже, оставляя самую высокую долю рассеиваемой в сопротивлении излучения в виде излучаемого сигнала.Пропорция рассеиваемой мощности в сопротивлении излучения, деленная на мощность, подаваемую на антенну, и есть КПД.

Можно использовать различные средства, чтобы обеспечить максимально высокий КПД. К ним относятся использование оптимальных материалов для проводников, обеспечивающих низкие значения сопротивления, проводников с большой окружностью, обеспечивающих большую площадь поверхности для преодоления скин-эффекта, и отказ от конструкций, в которых присутствуют очень высокие токи и низкие значения импеданса питания.Другие ограничения могут потребовать, чтобы не все эти требования могли быть выполнены, но, используя инженерные решения, обычно можно получить подходящий компромисс.

Видно, что импеданс антенны особенно важен при рассмотрении любой конструкции РЧ-антенны.
