Всем привет! По роду деятельности мне очень плотно приходится сталкиваться с подключением и настройкой антенн для цифрового эфирного телевидения, поэтому опираясь на полученный опыт, имею возможность поделится им в этой заметке.

Какая антенна подойдёт для цифрового телевидения

С приходом цифрового эфирного телевидения у многих возникают вопросы связанные с выбором антенны для DVB-T2.

Давайте для начала разберёмся, какие вообще бывают антенны.

Для приёма телевизионных сигналов используются антенны метрового (МВ) и дециметрового (ДМВ) диапазонов. Бывают антенны широкополосные, это «гибрид» когда в конструкции антенны используются элементы МВ и ДМВ диапазонов.

Эти антенны легко отличить друг от друга по размерам, для МВ диапазона элементы более длинные. Всё согласно названию: так в антеннах МВ элементы приблизительно от полуметра до полутора метра в длину, размер элементов антенны для ДМВ в длину примерно от 15 до 40 см.

Именно антенна ДМВ диапазона нужна для цифрового телевидения.

Антенны любых диапазонов, могут быть так же, активные или пассивные: Активная антенна это та которая в своей конструкции имеет усилитель, такая антенна нуждается в подключении к источнику питания 12 или 5 вольт, в зависимости от типа усилителя.

При использовании цифровой приставки, подать питание на усилитель 5 вольт, можно непосредственно с самой приставки, для этого в меню приставки нужно найти и включить эту опцию, «Питание антенны вкл»

Пассивные антенны — это те которые усиливают сигнал только за счёт своей конструкции, без применения электронных усилителей, такие антенны применяют в зонах уверенного сигнала.

Так же антенны бывают комнатные и наружные,- думаю здесь всё понятно.

Ну вот, краткий экскурс в непростую тему эфирных антенн проведён… продолжим.

Антенна для DVB-T2

Для приёма цифрового эфирного телевидения нужна антенна дециметрового диапазона, т. е. антенна с короткими элементами.

Теперь вы можете оценить подойдёт ли Ваша старая антенна для приёма цифрового эфирного телевидения. Если это антенна ДМВ или широкополосная, то скорее всего она подойдёт, открытым остаётся только вопрос её исправности и эффективности в Вашей местности.

Условия приёма телевизионного сигнала очень отличаются в разных местностях, это зависит от мощности телевизионного передатчика, рельефа местности, и застроености высотными зданиями. Передача сигнала в ДМВ диапазоне от одной телевышки не отличается большой зоной покрытия, как например в метровом диапазоне. (Для примера — На радиоприемник Вы не поймаете дальние, зарубежные радиостанции в FM или УКВ диапазонах, но их можно целую кучу поймать в СВ или КВ. Всё потому что средние и короткие волны распространяются на большие расстояния, а ультракороткие, как и ДМВ на небольшие дистанции)

Но это компенсируется расположением и количеством телевизионных передатчиков по аналогии вышек сотовой связи. Так что при и её правильной установке Вы наверняка добьётесь успеха.

Давайте рассмотрим конкретные примеры . Вы живёте в городе где собственно расположен передатчик сигнала DVB-T2. Или в населённом пункте недалеко, 5-10 км от передатчика. Скорее всего для Вас подойдёт комнатная антенна, даже самая простая, например такие как на рисунке ниже. Иногда в городе даже простого куска провода может быт достаточно.

Эти антенны могут быть как пассивными так и активными.

Даже если антенна активная, то в зоне уверенного уверенного сигнала можно попробовать не включать питание усилителя — вполне может работать.

Но если нет, или сигнал временами пропадает, ослабевает то подключаем питание, — напряжение 5 вольт можно подать прямо с приставки, для этого не нужен какой либо дополнительный провод, напряжение пойдёт прямо по антенному проводу к усилителю.

Нужно только не забыть включить это питание непосредственно из меню приставки. Зайти в меню, в раздел настроек и найти пункт «питание антенны ВКЛ- ВЫКЛ» выбрать ВКЛ, и нажать ОК.

Сложным обстоятельством в городских условиях являются высотные здания на пути к источнику сигнала, тобишь к телевышке. Здесь может помочь вылавливание отражённого сигнала. В таком случае антенну направляем не в сторону вышки, а в бок или в противоположную сторону, пытаемся поймать сигнал отражённый от соседних зданий.

Если вы не используете приставку потому, что у Вас телевизор со встроенным DVB-T2 то, чтобы запитать активную антенну придётся докупить отдельный блок питания на 5 вольт с инжектором или специальный переходник-инжектор для подачи питания на усилитель антенны с USB порта ЖК телевизора. (образец на рисунке справа)

Всё выше описанное справедливо и для наружных антенн, только помним, что питание подавать нужно только на активные антенны.

Случается что пользователи приставок сталкиваются с проблемой описанной ниже.

На экране Antenna Short

На экране телевизора отображается надпись Antenna Short — Приставка не реагирует ни на пульт, ни на на кнопки. Это сообщение о коротком замыкании в антенне или кабеле идущем к ней. И может происходить это в двух случаях.

1. (И это самая частая причина) Вы используете антенну без усилителя, но при этом в меню приставки включено питание на несуществующий усилитель. Помните — пассивные антенны в питании не нуждаются! Tам нечего питать, а некоторые разновидности пассивных антенн являются короткозамкнутыми.
2. Вы используете активную антенну (с усилителем) и у вас в меню включено питание на антенну — это правильно. Но произошло короткое замыкание, например по причине выхода усилителя из строя. Такое иногда бывает с уличными антеннами после грозы. Возможно также замыкание в телевизионном кабеле, такое случается при не аккуратном монтаже, чаще всего в местах соединений. Очень редко может быть замыкание в накручивающихся антенных штекерах по причине брака. У меня было такое пару раз.

Как убрать «Antenna short»

Для причины №1 — Нужно выключить приставку из розетки, отсоединить от неё антенну, затем включить приставку не подключая антенны, зайти в меню, выбрать раздел «Настройка» подраздел «Питание антенны» и выключить питание антенны. И только после этих действий подключить к приставке антенну.

(В различных приставках меню может отличаться, но суть в том что нужно найти где включается\отключается питание на антенну и отключить его)

Для причины № 2 (когда антенна с усилителем) нужно отключить приставку из розетки найти и устранить причину короткого замыкания. Включить приставку.

Немного отвлеклись, давайте продолжим примеры с антеннами: Вы живёте на расстоянии от телевышки примерно 25-30 или более км.

Конечно многое зависит от мощности передатчика. Но в целом на расстоянии в 25 км достаточно небольшой наружной антенны. Как например тех что, изображены в начале этого поста, имеется в виду антенна ДМВ или широкополосная «Колибри». В моей местности с расстояния 25 км по прямой видимости, на пассивную ДМВ антенну с длиной стрелы примерно 80 см уверенный приём без необходимости поднимать антенну выше двух метров от земли. Или на хорошую активную комнатную с первого этажа, по прямой видимости. Можно применить и Решётку, но здесь есть особенности о которых написал в конце статьи.

Не забывайте что высотные здания на пути к источнику сигнала, к телевышке, могут сильно препятствовать. Здесь может помочь вылавливание отражённого сигнала. В таком случае антенну направляем не в сторону вышки, а пытаемся поймать сигнал отражённый от соседних зданий.

При выборе антенны важно понимать, чем дальше от передатчика или чем сложнее рельеф местности (например Вы живёте в низине) тем более мощная антенна нужна. Есть простой принцип как определить мощность антенны, чем длиннее стрела антенны тем больше её коэффициент собственного усиления. Например активная антенна фото которой ниже, в нашей местности вытягивает сигнал с расстояния в 60 и более км.

Успешно применяется в самых трудных местах, в домах находящихся в сильной низине, её длина примерно 1,7 метра, но есть антенны и под 4 метра длины.

Кроме длинны, в трудных условиях или при сильной удалённости от телевышки играет важную роль наличие усилителя, т.е. антенна должна быть активной.

Есть варианты антенн где вместо одной стрелы используется сразу три, так способность антенны усиливать сигнал за счёт только конструкции сильно увеличивается, а в тандеме с усилителем эта антенна становится очень мощной ловушкой для телевизионного сигнала.

Но впечатлившись этой антенкой, не спешите бежать за нею. Она нужна лишь при действительно очень, очень сложных условиях приёма. В большинстве случаев достаточно других, гораздо более дешёвых вариантов. К тому же если в Вашей местности сигнал и так неплохой то и усилитель в антенне будет только мешать. Здесь как раз тот случай когда кашу маслом можно испортить. Пример этому описан ниже.

Польская антенна решётка для цифрового телевидения

В некоторых случаях антенна Решётка может вполне успешно работать принимая цифровое телевидение. Особенно, если вы от передающей вышки находитесь не очень близко.

Не раз однако сталкивался с ситуацией когда используя свою старую антенну типа «Решётка» она же «Польская» люди не могли добиться от неё сигнала цифрового вещания либо вообще, либо сигнал периодически «отваливался» картинка сыпалась на кубики, наблюдалось подвисание изображения и звука, мог пропадать один из пакетов цифрового телевидения, в то время как другой нормально работал. Проблема в переусилении сигнала. Выход есть, рассмотрим варианты….

1) Иногда просто достаточно отключить блок питания антенны из розетки и всё. Но это помогает не всегда и тогда нужны более серьёзные меры.

2) Снизить напряжение питания усилителя используя регулируемый блок питания или если вы используете цифровую приставку, то подайте питание на антенну от приставки 5 вольт, вместо стандартных 12 В. Для этого нужно! — Убрать блок питания антенны вообще и накрутить на телевизионный кабель обычный ТВ штекер, в меню приставки найти пункт «включить питание антенны»- включаем.

3) Добраться до платы усилителя, той платки что стоит на самой антенне, и либо его вообще убрать, или его миновать. Короче, нужно ТВ кабель отсоединить от платы усилителя и присоединить его туда, куда усилитель прикручивается гайками, экран кабеля под одну гайку, а центральную жилу под другую. На нижнем конце кабеля естественно вместо адаптера ставим обычный ТВ штекер, питания здесь не нужно. Так активная антенна становится пассивной и вуаля всё прекрасно работает.

4) Выбросить эту старую полуразвалившуюся антенну и купить нормальную, ДМВ диапазона.

P.S. Уже готова новая, типа решётка.

Надеюсь эта статья будет кому-то полезной, оставляйте свои отзывы, комментарии, делитесь своим опытом.

P.S. Если приобретаете новую антенну, но не уверенны подойдёт ли она Вам, спросите у местных продавцов занимающимися антеннами, бывает они неплохо осведомлены о том, какую антенну лучше взять ориентируясь именно по Вашему месту проживания. И договаривайтесь о возможности, если вдруг не подойдёт, поменять на антенну по мощнее. По крайней мере в моём магазине это возможно.

Современный рынок предлагает огромный ассортимент антенн для приема эфирного телевидения. Существует два основных вида этих изделий, позволяющие осуществлять прием метрового и дециметрового диапазона радиоэфира. Также их можно разделить по месту использования на наружные и комнатные. Принципиально они мало чем отличаются. Здесь в первую очередь делается упор на размер и сохранение необходимых параметров под воздействием погодных условий. В этой статье мы обсудим существующие виды данных изделий, рассмотрим, какие у них параметры, как проводить тестирование. А для любителей мастерить расскажем, как изготавливается дециметровая антенна своими руками.

А в чем разница?

Попробуем объяснить в двух словах, как определить, какого вида изделие находится перед вами. Антенна дециметрового диапазона внешне напоминает лесенку. Устанавливают их параллельно земле. Метровые представляют собой скрещенные алюминиевые трубки. Внешний вид обоих типов представлен на фото ниже. Существуют также и комбинированные антенны, когда совмещены и «лесенка», и перекрестные трубки.

Проблема выбора

Казалось бы, все просто. Однако при этом перед покупателем возникает вопрос о том, как правильно выбрать устройство, на какие параметры обращать внимание. Вообще лучше всего антенны ТВ тестировать непосредственно в тех условиях, в которых им предстоит работать. Прохождение радиосигнала зачастую бывает индивидуальным для той или иной местности. Так, изделие в лабораторных условиях показывает одни результаты, а в «полевых» — совсем иные. Существует определенная тактика, позволяющая тестировать как метровые, так и дециметровые ТВ-антенны. Однако, выбирая такое изделие в магазине, мы не имеем возможности провести полноценное тестирование. Ни один продавец не согласится дать нам на испытания несколько различных антенн. В таком случае приходится доверять характеристикам этих изделий. И надеяться, что выбранная антенна будет выполнять свои функции согласно паспортным данным, а не реальным условиям.

Основные параметры

Антенна дециметровая характеризуется в первую очередь диаграммой направленности. Основными параметрами этой характеристики являются уровень боковых (вспомогательных) лепестков и ширина основного лепестка. Ширину диаграммы определяют в горизонтальной и вертикальной плоскостях на уровне 0,707 от наибольшего значения. Так, по этому параметру (ширине основного лепестка) диаграммы принято делить на ненаправленные и направленные. Что это означает? Если основной лепесток умеет узкую форму, значит, антенна (дециметровая) является направленной. Следующим важным параметром является помехозащищенность. Данная характеристика в первую очередь зависит от уровня задних и боковых лепестков диаграммы. Она определяется отношением выделяемой антенной мощности при условии согласованной нагрузки в момент приема сигнала с главного направления к мощности (с той же нагрузкой) при приеме с бокового и заднего направления. В первую очередь форма диаграммы зависит от количества директоров и конструкции антенны.

Что означает термин «волновойканал»?

Антенны ТВ этого типа являются весьма эффективными направленными приемниками радиосигналов. Их широко применяют в зонах явно слабого телевизионного эфира. Антенна (дециметровая) типа «волновой канал» обладает большим усилением и имеет хорошую направленность. Кроме того, эти изделия имеют сравнительно небольшие габариты, что (наравне с высоким уровнем усиления) делает ее весьма популярной среди жителей дачных поселков и других населенных пунктов, удаленных от центра. Эта антенна имеет и второе название — Уда-Яги (по имени японских изобретателей, которые и запатентовали данное устройство).

Принцип работы

Антенна дециметровая типа «волновой канал» представляет собой набор элементов: пассивного (рефлектора) и активного (вибратора), а также нескольких директоров, которые устанавливаются на общую стрелу. Принцип ее действия заключается в следующем. Вибратор имеет определенную длину, он находится в электромагнитном поле радиосигнала и резонирует на частоте принимаемого сигнала. В нем наводится На каждый пассивный элемент воздействует электромагнитное поле, что также приводит к возникновению ЭДС. В результате они переизлучают вторичные электромагнитные поля. В свою очередь эти поля наводят на вибраторе дополнительную ЭДС. Поэтому размеры пассивных элементов, а также их расстояния до активного вибратора выбираются такими, чтобы наводимая ими ЭДС за счет вторичных полей была в фазе с основной ЭДС, которая наводится в нем первичным электромагнитным полем. В таком случае все ЭДС суммируются, что обеспечивает увеличение эффективности конструкции по сравнению с одиночным вибратором. Таким образом, даже обычная комнатная антенна ДМВ может обеспечить устойчивый прием сигнала.

Рефлектор (пассивный элемент) устанавливается сзади вибратора 0,15-0,2 λ 0 . Его длина должна превышать длину активного элемента на 5-15 процентов. У такой антенны получается односторонняя направленная диаграмма в вертикальной и горизонтальной плоскостях. В результате значительно снижается прием отраженных сигналов и полей, которые приходят с тыльной стороны антенны. В случае необходимости принимать телевизионный сигнал на больших расстояниях, а также в сложных условиях, при наличии большого количества помех, рекомендуется использовать трех- и более элементную антенну, которая состоит из активного вибратора, одного либо более директоров и рефлектора.

Прямой и отраженный сигналы

В статье, посвященной волновым приемным устройством («Теле-Спутник» № 11 за 1998 год), отмечалось, что в случае, когда источником сигнала служит не стандартный (то есть не лабораторный) генератор и излучающая антенна, а сигнал транслируется телевизионной вышкой, значительную роль играют погодные условия, а также место установки приемника. Особенно это сказывается на работе изделий ДМВ-диапазона. Объясняется это тем, что в дециметровом диапазоне меньше, соответственно, огибание препятствий значительно хуже, а любые отражения сигнала играют важную роль в качестве принимаемой картинки. В частности, даже стена дома может быть отражателем волн. Так, в условиях отсутствия прямой видимости этим свойством можно воспользоваться — принимать отраженный сигнал. Однако его качество будет ниже, чем у прямого. Если уровень транслируемого сигнала высокий, но нет прямой видимости, то можно воспользоваться отраженной волной. По сути, комнатная дециметровая антенна работает именно на этом принципе. Ведь в комнате сложно поймать прямую волну, если окна выходят в обратную сторону. Поэтому, если постараться, всегда можно найти такую точку, где принимаемый сигнал будет выше. А вот в случае прямой видимости любая отраженная помеха испортит принимаемую картинку.

Методика, позволяющая сравнивать параметры антенн

Для того чтобы провести тестирование приемных устройств, им необходимо создать одинаковые условия:

1. Выбрать место установки, в котором будет работать ваша антенна. Можно воспользоваться балконом, крышей или мачтой. Главное, чтобы и высота, и место были одинаковым для всех изделий.

2. Направление на источник транслируемого сигнала следует выдерживать с точностью до трех градусов. Для этого можно сделать специальную метку на трубе крепления.

3. Измерения следует проводить при одинаковых погодных условиях.

4. Кабель, соединяющий антенну и телевизор, должен иметь одинаковые сопротивление и длину. Лучше всего использовать один провод, меняя только приемники.

Тестирование следует проводить только для изделий одного вида. Например, комнатная антенна ДМВ-диапазона не должна сравниваться с наружной или с метровыми приемниками. Следует понимать, что полевые испытания могут дать результаты, которые будут существенно отличаться от лабораторных.

Дециметровая антенна для цифрового телевидения

В последнее время в средствах массой информации все настойчивее говорится о необходимости перехода на цифровое телевидение. Многие уже сделали это, а кто-то еще размышляет. Пока что трансляция сигнала ведется в обоих режимах. Однако качество оставляет желать лучшего. В связи с этим люди интересуются, какие можно использовать дециметровые антенны для Т2. Давайте разберемся с этим вопросом. По сути, цифровое телевидение вещает на канал ДМВ-диапазона. Так что для его приема может подойти стандартная ДМВ-антенна. В магазинах часто можно увидеть приемные устройства, на которых указано, что они предназначены для цифрового телевидения. Однако это маркетинговый ход, позволяющий продать стандартную дециметровую антенну дороже, чем она стоит. Покупая такое изделие, у вас не будет гарантии того, что оно обеспечит лучший прием, чем то, что уже стоит у вас дома и работает не один год. Как мы уже говорили раннее, качество зависит в основном от уровня транслируемого сигнала и условий прямой видимости. Однако следует учитывать, что в большинстве городов используются для передачи цифрового телевидения значительно более мощные генераторы, чем для аналогового. Это делается для того, чтобы ускорить переход на новый стандарт. Ведь зрители хотят видеть четкое изображение, а не «снег» на экранах. Поэтому если в витрине выставлен приемник, на котором написано «Дециметровая антенна для DVB T2», знайте: это вовсе не значит, что перед вами какое-то особенное изделие. Просто не совсем честный продавец хочет нажиться на неосведомленном покупателе. Также следует знать, что программа перехода на новый стандарт предусматривает создание консультативных центров. В них вы можете получить исчерпывающую информацию по любому вопросу, связанному с цифровым телевидением. Все консультации даются бесплатно. В некоторых городах данное оборудование находится в тестовом режиме, поэтому сигнал может быть неустойчивым или ослабленным. Не переживайте, работники центра всегда подскажут, как решить проблему с качеством приемом сигнала.

Дециметровая антенна своими руками

Длина ДМВ-волн укладывается в промежуток от 10 см до 1 м. От этой особенности и произошло их название. на этой частоте распространяются преимущественно по прямой линии. Они практически не огибают препятствия, лишь частично отражаются тропосферой. В связи с этим дальняя связь в дециметровом диапазоне весьма затруднительна. Ее радиус не превышает ста километров. Рассмотрим пару примеров того, как сделать дециметровую антенну в домашних условиях.

Первый вариант самодельного приемника телевизионного вещания будет, так сказать, собран на колене из подручных материалов. ДМВ-каналы располагаются на отрезке от 300 МГц до 3 ГГц. Наша задача — изготовить антенну, которая будет работать именно на этих частотах. Для этого нам понадобятся две пивные банки объемом 0,5 литра. Если использовать емкость большего объема, то снизится принимаемая частота. Для монтажа понадобится какой-нибудь каркас, можно использовать доску шириной 10 см. Также можно воспользоваться обычной деревянной вешалкой, в таком случае полученную антенну можно будет подвесить на гвоздь в любом удобном месте комнаты. Кроме каркаса и банок, необходимо подготовить пару шурупов-саморезов, инструменты, коаксиальный кабель, разъем, клеммы, изоляционную ленту. На один конец кабеля надеваем телевизионный разъем и подпаиваем его. Второй конец заводим в клеммник. Далее прикрепляем шурупами к горлышкам банок клеммы. Провода должны плотно прилегать к металлу. Теперь приступим к сборке самой антенны. Для этого на горизонтальной перекладине закрепляем банки горлышками навстречу. Расстояние между ними должно составлять 75 мм. Для фиксации банок можно использовать изоляционную ленту. Все, антенна готова! Теперь следует отыскать место устойчивого приема телевизионного сигнала и повесить в этом месте нашу «вешалку».

Приемное устройство для цифрового телевидения

Этот раздел предназначается для людей, которые не желают использовать обычное (аналоговое) изделие, а хотят, чтобы для нового формата использовалась специальная дециметровая антенна. Своими руками такое приемное устройство также собирается элементарно. Для этого нам понадобятся квадратный деревянный (можно из оргстекла) каркас с диагональю 200 мм и обычный кабель РК-75. Представленный вашему вниманию вариант является зигзагообразной антенной. Она отлично себя зарекомендовала при работе в диапазоне приема цифрового телевидения. Причем она может использоваться в местах, где отсутствует прямая видимость на источник сигнала. Если у вас слабая трансляция, к ней можно подключить усилитель. Итак, приступим к работе. Зачищаем конец кабеля на 20 мм. Далее выгибаем провод по форме квадрата с диагональю 175 мм. Конец загибаем наружу под углом 45 градусов, к нему пригибается второй зачищенный конец. Плотно соединяем экраны. Зачищенная центральная жила свободно висит в воздухе. На противоположном углу квадрата аккуратно снимаем изоляцию и экран на участке 200 мм. Это будет верх нашей антенны. Теперь соединяем полученный квадрат с деревянным каркасом. В нижней части, там, где соединены два конца, следует использовать медные скобы, сделанные из толстого провода. Это обеспечит лучший электрический контакт. Вот и все, дециметровая антенна для цифрового телевидения готова. Если она будет устанавливаться снаружи, можно сделать для нее пластиковых корпус, что защитит устройство от осадков.

1.Телевизионная антенна ДМВ своими руками

1. Кольцо-коаксильный кабель РК75 длинной 530мм.
2. Петля-коаксильный кабель РК75 длинной 175мм.
3. К антенне.

Сборка:
Для сборки данной антенны вам даже не придется бегать по магазинам.
Для этого нужно взять антенный кабель РК75 длинной 530мм.(для кольца) и 175мм. (для петли).
Соединить как показано на рисунке.
Закрепить на листе фанеры (оргстекла) с помощью проволочных хомутиков.
Направитьна телецентр.
Вот вам и ДМВ антенна, которая будет работать не хуже покупной.

2.Телевизионная антенна ДМВ «Народная» своими руками

Антенна представляет собой аллюминевый диск с внешним диаметром 356мм.,внутренним- 170мм. и толщиной 1мм., в котором сделан пропил шириной 10мм.
На место пропила устанавливается печатная плата из стеклолита толщиной 1мм. В этой плате имеются два отверстия для крепления винтами М3.
К печатной плате, прикрепленной к антенне, припаивают выводы согласующего трансформатора Т1.
Для трансформатора лучше всего использовать кольцевой сердечник с внешним диаметром 6…10мм., внутренним — 3…7мм. и толщиной 2…3мм.
Обмотки трансформатора накладываются однослойным изолированным проводом с диаметром 0,2…0,25мм. и имеют одинаковое число витков, от 2-х до 3-х витков. Длинна отводов витков состовляет 20мм.
При наличии такого трансформатора возможен прием в метровом и дециметровом диапазоне на удалении 25…30км. При удалении до 50км. антенна удовлетворительно работает только на деци метровых каналах.
Без трансформатора, расстояние увереннгого приема уменьшается в два раза.
Однако существует схема, которая позволяет получить подобные результаты и без трансформатора, для этого нужно собрать такую схему:

3. Телевизионная логопериодическая антенна (ДМВ) своими руками.

А. Мачта
В. Металлическая пластина (размеры 87х30х5)
С. металлические трубки d 16…19мм
D. текстолитовая пластина (размеры 87х30х5)
E. оплетка
F. коаксильный кабель
G. центральная жила
7,6,5,4,3,2,1. вибраторы

Сборка

1. Взять две металлические трубки длинной 450мм., и диаметром 16…19мм.
2. Изготовить две пластины размерами 87х30х5мм. (одна из металла, другая из текстолита), высверлить в них отверстия, как показано на рисунках.
3. Закрепить трубки в пластинах (к металлической на пайку, а к текстолитовой с помощью винтов, прикрученных с торцов пластины диаметром 2,5мм.
4. В металлических трубках, вдоль их длинны, на расстояниях, указанных на рисунке, высверлить отверстия диаметром 3,3мм. и нарезать резьбу М4.
5. Вкрутить в отверстия 14 директоров, изготовленных из прутка диаметром 5мм. На одном конце каждого прутка нарезать резьбу М4, на длину 10мм.
Длины директоров, с учетом части длинны конца с нарезанной резьбой, согласно номеру вибратора (см. рис), приведены в таблице:

№ вибратора…..длинна в мм…..кол-во штук
1…………………………..107………………..2
2…………………………..129………………..2
3…………………………..155………………..2
4…………………………..186………………..2
5…………………………. .225………………..2
6…………………………..272………………..2
7…………………………..330………………..2

6. Провести коаксильный кабель в одной из трубок и распаять согласно рисунка. Концы пайки покрасить краской.

7. Прикрепить антенну к мачте.

8. Направить антенну на телецентр.

Антенна от пользователя Евген :
1.Берёте две ПУСТЫХ баночки – для каналов с 21 по 41 лучше 0,5 л, для 42 – 69 – 0,33 л.
2.Закрепляете их любым удобным способом (изолента, скотч, верёвочка, клей и т.д.) на твёрдом куске диэлектрика (рейка, палка, кусок фанеры – дерево лучше покрасить или покрыть лаком, текстолита, гетинакса и т.п.)на расстоянии 10 – 15 мм друг от друга.
3. Проделываем в каждой баночке по краям отверстия 2,5 – 4 мм (какие найдутся винтики-шайбочки-гаечки) и с помощью оных крепим к одной баночке центральную жилу кабеля, а к другой оплётку. Можно приделать и любое симметрирующее устройство, но можно обойтись и без оного.
Расстояние приёма зависит от места установки данной конструкции (снаружи лучше) и мощности передатчика.
Дырочки – это на тех краях, где баночки ближе друг к другу. И удобнее сначала закрепить кабель (и симметрирующее устройство – если на лень), а потом уже баночки к несущей конструкции.

Содержание:

В загородных домах и на дачных участках нередко возникают проблемы с приемом телевизионных сигналов из-за отсутствия усиления. Это может быть связано с особенностями рельефа, наличием деревьев и другими факторами. Поэтому многие хозяева частных владений задаются вопросом, как сделать своими руками антенну для цифрового ТВ. При наличии определенных знаний и навыков работы с паяльником, данная проблема решается достаточно легко. Такие антенны отличаются простотой конструкции, хорошим качеством приема, надежностью и низкой себестоимостью.

Простая телевизионная антенна

Ретранслятор, расположенный до 30 км от места приема сигнала, позволяет воспользоваться простой конструкцией телевизионной антенны. Она состоит из двух трубок, соединенных между собой экранированным кабелем. Подача выходной части кабеля осуществляется к соответствующему входу телевизора.

Прежде чем конструировать такую антенну, нужно узнать частоту вещания ближайшей телевышки. Как правило, диапазон полосы вещания составляет от 50 до 230 МГц. Вся полоса разделяется на 12 каналов, каждому из которых соответствует определенная длина трубок. Их выбор происходит с помощью специальной таблицы. С увеличением частоты каналов, длина трубок и кабелей будет уменьшаться.

Материалы для изготовления антенны:

• Металлическая трубка, диаметром 8-24 мм, изготовленная из стали, латуни, дюралюминия и других металлов. Чаще всего используется диаметр 16 мм. Обе трубки должны иметь абсолютно одинаковые параметры, вплоть до толщины стенок.
• Необходимое количество телевизионного кабеля с сопротивлением 75 Ом.
• Гетинакс или текстолит для держателя, толщиной не менее 4-х мм.
• Хомуты или металлические полосы, используемые в качестве креплений трубок.
• Стойку для антенны можно изготовить из металлической трубы или уголка. При небольшой высоте можно использовать деревянные бруски.
• Обязательно понадобится паяльник, припой и меди. В качестве защиты мест пайки применяется силикон, эпоксидная смола или изолента.

Как собрать антенну:

• Вначале отрезается трубка необходимой длины, соответствующей частоте вещания и распиливается ровно пополам.
• Каждую трубку следует расплющить с одной стороны и этими концами прикрепить к держателю. Расстояние между ближними трубками составляет 6-7 см, между дальними — в соответствии с таблицей. Крепление осуществляется с помощью хомутов.
• Полученная конструкция закрепляется на стойке или на мачте. Затем, ближние концы соединяются между собой кабельной петлей. К расплющенным концам припаиваются средние жилы кабеля, их оплетка соединяется таким же проводником.
• Выполняется соединение центральных проводников петли и кабеля, подводимого к телевизору. Их экран также соединяется с помощью медного провода.

После выполнения всех действий, петля крепится к штанге по центру, сюда же прикручивается кабель, идущий вниз. Настраивать антенну лучше вдвоем: один человек необходим для поворота антенны, а другой — для просмотра и оценки качества изображения. После установления наиболее качественного приема сигнала, антенну фиксируется в этом положении. Можно сориентироваться по направлению приемников, установленных в соседних домах.

Петлевая антенна из трубы

Процесс изготовления петлевой антенны считается более сложным, по сравнению с предыдущим вариантом. Это связано с применением трубогиба. Однако основные материалы остаются прежними. Понадобится металлическая трубка, кабель и материал для стойки. Данная конструкция позволяет принимать сигнал на расстоянии до 40 километров.

Труба может быть изогнута под любым радиусом. Большое значение имеет соблюдение требуемой длины и расстояния между концами, которое составляет от 65 до 70 мм. Каждая половинка изогнутой трубы должна иметь одинаковую длину. Центр мачты является осью симметрии для обоих концов. Выбор длины трубы и кабеля также осуществляется с помощью специальной таблицы. Средний диаметр трубки составляет 12-18 миллиметров.

Порядок сборки антенны:

1. Трубка отпиливается на необходимую длину, после чего она изгибается с обоих концов таким образом, чтобы они были симметричны относительно центра.
2. Один край трубки расплющивается, а затем глушится с помощью сварки или пайки. После этого ее внутренняя полость заполняется песком, и вторая сторона трубы также заделывается. При отсутствии сварки, можно воспользоваться заглушками с клеем или силиконом.
3. Полученная конструкция антенны закрепляется на стойке. На концах трубы закрепляются центральные провода кабельной петли. К одному из концов прикручивается кабель, идущий к телевизору. Оплетка кабелей соединяется медным проводом со снятой изоляцией. Все места соединений тщательно пропаиваются.

После сборки и установки антенны, выполняется ее настройка, так же, как и для предыдущей конструкции.

Пивные банки для наружной антенны

Антенны из пивных банок отличаются высоким качеством приема сигнала. Для изготовления этой конструкции понадобятся 2 банки из-под пива по 0,5 л, деревянный или пластиковый отрезок, длиной примерно 0,5 м, телевизионный кабель, паяльник, припой и флюс для .

Сборка цифровой антенны:

• В центре дна каждой банки нужно просверлить отверстие, диаметром 5-6 мм. Через него протягивается кабель и выводится сквозь отверстие в крышке.
• Готовая банка закрепляется слева на деревянном или пластиковом держателе. Направление кабеля должно быть к центру держателя.
• Затем, из этой банки выдвигается часть кабеля, длиной 5-6 см. С нее нужно снять изоляцию около 3 см и разобрать оплетку.
• Освобожденная оплетка подрезается на длину 1,5 см, распределяется по плоскости банки и припаивается.
• Центральный проводник, выступающий на 3 см, припаивается к дну другой банки.
• Расстояние между банками должно быть минимальным и зафиксировано с помощью изоленты или скотча.

На этом сборка антенны закончена. Далее вся конструкция устанавливается и настраивается. На свободный конец кабеля устанавливается нужный штекер, включаемый в соответствующее гнездо телевизора. Все места контактов нужно тщательно пропаять и защитить от внешних воздействий.

Рамочная конструкция антенны

Для изготовления рамочной антенны понадобится телевизионный кабель и деревянная крестовина в качестве основы. Крепления будут выполняться с помощью изоленты и гвоздей. В первую очередь необходимо рассчитать периметр рамок из медного провода. Для изготовления рамок берется провод от телевизионного кабеля. Выполнение расчетов проводится в соответствии с частотой вещания и номером канала.

Перед началом сборки нужно снять изоляцию и оплетку с телевизионного кабеля и освободить центральный провод на нужную длину. Из него будут изготовлены рамки для антенны. Данная процедура требует повышенной осторожности, чтобы не допустить повреждений медной жилы.

Деревянный каркас делается соответственно размерам рамок. Вначале гвоздями отмечаются основные точки — углы. Расстояние между ними от одного гвоздя до другого будет соответствовать стороне квадрата. Укладка проводника начинается от середины справа, далее он проходит по всем обозначенным точкам. Рамки в месте минимального расстояния не должны касаться друг друга во избежание замыкания. Зазор между проводниками составляет в среднем 2-3 см.

После укладки всего периметра, с кабеля снимается 3-4 см оплетки, которая скручивается в жгут и припаивается к левому краю рамки. Остальной кабель укладывается вдоль жилы и фиксируется изолентой. Далее, он подводится к декодеру и на этом процесс монтажа заканчивается. Таким образом, вопрос, как сделать антенну для цифрового ТВ своими руками решается несколькими способами. Особенностью этих устройс тв является возможность настройки только на одну частоту. Поэтому конструкция такой антенны получается простая и эффективная.

Антенна для цифрового тв своими руками

Цифровое эфирное телевидение (DVB- Digital Video Broadcasting) – это технология передачи телевизионного изображения и звука при помощи цифрового кодирования видеосигнала и звука. Цифровое кодирование в отличие от аналогового обеспечивает доставку сигнала с минимальными потерями, так как сигнал не подвержен влиянию внешних помех. На момент написания статьи доступно 20 цифровых каналов, в дальнейшем это количество должно увеличиваться. Это количество цифровых каналов доступно не во всех регионах, более точно узнать о возможности ловить цифровые каналы вы можете на сайте www.ртрс.рф. Если в вашем регионе есть цифровые каналы, в таком случае осталось убедиться, что в ваш телевизор поддерживает технологию DVB-T2 (это можно узнать из документации к телевизору) или приобрести приставку DVB-T2 и подключить антенну. Возникает вопрос — Какую антенну использовать для цифрового телевидения? или Как сделать антенну для цифрового телевидения? В этой статье я хотел бы более подробно остановится на антеннах для просмотра цифрового телевидения, а в частности покажу, как самому сделать антенну для цифрового телевидения .

Первое на чем бы я хотел сделать акцент это то, что для цифрового телевидения не нужна специализированная антенна, вполне подойдет аналоговая антенна (ту которую вы использовании ранее для просмотра аналоговых каналов). Мало того, в качестве антенны можно использовать только телевизионный кабель…

На мой взгляд, самой простой антенной для цифрового телевидения является телевизионный кабель. Все крайне просто, берется коаксиальный кабель, на один конец одевается F коннектор и переходник для подключения к телевизору, а на другом конце оголяется центральная жила кабеля (своего рода штыревая антенна). Осталось только определиться, сколько сантиметров оголять центральную жилу, поскольку от этого зависит качество приема цифровых каналов. Для этого необходимо понять на какой частоте вещают цифровые каналы в вашем регионе, для этого зайдите на сайт www.ртрс.рф/when/ здесь на карте найдите ближайшую к вам вышку и посмотрите с какой частотой вещают цифровые каналы.

Более подробную информацию вы получите, если нажмете кнопку «Подробнее».

Теперь необходимо вычислить длину волны. Формула весьма простая:

где, λ (лямда) — длина волны,

c — скорость света (3-10 8 м/с)

F — частота в герцах

или проще λ=300/F (МГц)

В моем случае частота используется 602 МГц и 610 МГц, для расчета буду использовать частоту 602 МГц

Итого: 300/ 602 ≈ 0,5 м = 50 см.

Оставлять пол метра центральной жилы коаксиального кабеля это не красиво и неудобно, поэтому буду оставлять половину, можно и четверть от длины волны.

l=λ*k/2

где l — длинна антенны (центральной жилы)

λ- длина волны (высчитана ранее)

k — коэффициента укорочения, поскольку длина всего кабеля будет не большой это значение можно считать равной 1.

В итоге l=50/2=25 см.

Из этих расчетов получилось, что для частоты 602 МГц мне нужно оголить 25 см. коаксиального кабеля.

Вот результат проделанной работы

Вот как антенна выглядит, когда установлена.

Вид на антенну при просмотре телевизора.

В итоге не потратив ни рубля (кусок коаксиального кабеля нашел у себя на балконе) своими руками я сделал антенну для цифрового телевидения .

Хочу предупредить, что подобная антенна будет работать только, если вы находитесь не далеко от телевышки вещающей цифровые каналы. Но попробовать сделать ее стоит, поскольку это весьма легко. Данную антенну я использую на кухне, поскольку нет желания и лишних средств подключать кабельное телевидение или спутниковую антенну. Тех 20 каналов, которые она ловит мне вполне достаточно.

Антенна для цифрового ТВ своими руками: 100 км

Если нужны чертеж и понятная пошаговая инструкция, как быстро сделать антенну для цифрового ТВ с радиусом приема 100 км своими руками, вы обратились по адресу. Создать такое устройство можно быстро и просто. Плюс, для этого не понадобится никаких особенных инструментов или специальной техники.

Инструкции: как самостоятельно собрать антенну

Далее будут представлены сразу несколько вариантов изготовления домашних антенн, эффективных в использовании.

Пример No1: антенна из банок от пива

Легкий вариант модифицированной и самостоятельно собранной телевизионной антенны – из банок. Для нее совершенно не требуется никаких особенных знаний или же математических расчетов. Устройство нельзя назвать очень мощным, но оно вполне способно уловить несколько каналов.

Понадобятся:

• небольшой брусок;
• кабель с разъемом;
• изолента;
• канцелярский или специальный строительный нож;
• наждачная бумага;
• пара пивных банок.

Приведенное руководство простое и подробное, разобраться в нем будет совсем несложно. Пошаговая инструкция такая:

1. Жестяным банкам из-под пива не нужна никакая особенная подготовка. Они используются в том виде, в каком и продавались. Единственное условие – они должны быть пустыми.
2. Язычки банок (которые используются для открывания) требуется зачистить наждачной бумагой.
3. Берется ТВ-кабель – его нужно подключить к пивным банкам. Для этого первым делом необходимо свободный конец (без разъема) освободить от изоляции. Разобрать оплетку и скрутить.
4. Конец оплетки вставить в язычок банки, несколько раз обернуть и закрепить. Расстояние между оголенным участком и местом крепления должно быть около сантиметра-полутора.
5. Аналогично необходимо закрепить и центральную жилу – вставить в язычок второй банки, обернуть и крепко закрепить.
6. Оба этих соединения требуется изолировать. Чтобы сделать это, изоленту нужно плотно намотать по всей длине оголенных участков кабеля, затрагивая также его оболочку и язычки жестяных банок.
7. Для закрепления жестянок в необходимом положении применяется зачищенный деревянный брусок. Его длина должна быть больше, чем обе эти банки. Чтобы конструкция была наиболее прочной, закреплять банки изолентой необходимо с обоих краев. Всего выходит четыре крепления.

Готово! Осталось только подключить ее к телевизору и выполнить необходимые настройки.

Антенна комнатная, вариант довольно примитивен, потому надеяться на идеальную телевизионную картинку все же не стоит. Но такая простенькая конструкция поможет поймать до восьми каналов, которые будут показывать вполне хорошо.

Читайте также: Антенна для цифрового ТВ своими руками из кабеля

Пример No2: спиральная антенна

Такой вариант идеально подойдет для дачного домика. Как и в предыдущий раз, устройство собирается полностью из тех материалов, что найдутся в каждом гараже или кладовке:

• отрезок силового кабеля;
• антенный кабель;
• фанера, рейки;
• ненужная лопата для снега.

Из первого элемента будет сделана сама спираль, а из последнего выйдет прекрасный самодельный экран для отражения. Общая конструкция настолько проста, что с ее созданием может легко управиться даже только начинающий любитель. Пайка при монтировании не требуется. Для соединения понадобится либо винтовое крепление, либо простая скрутка.

Чтобы антенна заработала без сбоев, и вещание было непрерывным и качественным, требуется правильно рассчитать шаг. То есть, расстояние между витками спирали. Важно уточнить частоту передачи цифровой информации в мегагерцах в данной конкретной области. Затем перевести полученную частоту в метры.

Для выполнения дальнейших работ нужна именно снегоуборочная лопата, ведь ее металлическая часть изготовлена из нержавеющей стали. Если в доме нет ничего такого, можно задействовать просто небольшой стальной лист. Его форма не обязательно должна быть круглой – это может быть и прямоугольник, и квадрат.

Спираль будет сделана из обычного электрического провода. Понадобится не весь провод целиком, а только одна медная жила. Диапазон приема сигнала будет тем лучше, чем крупнее сечение провода. Сопротивление антенного кабеля – около 75 Ом.

Пошаговая инструкция такая:

1. Создать основание для обмотки из фанеры и пары реек.
2. Если вместо лопаты взят стальной лист, его требуется выровнять и закрепить под прямым углом посредством винтового крепления.
3. Намотать кабель в соответствии с выполненными расчетами.
4. Подсоединить скруткой антенный кабель.

Чтобы протестировать готовое устройство, нужно установить его в верхней части дома, но обязательно под навесом.

Подобная вариация антенны для приема цифрового сигнала прекрасно показала себя на расстоянии около 90 километров от ближайшей вышки – несколько телевизионных каналов работали во вполне хорошем качестве.

Пример No3: антенна им. Харченко, специально для цифрового варианта транслирования

Все размерности этой зигзагообразной конструкции не берутся из ниоткуда. Для того чтобы картинка на телевизоре не рябила, а звучание передач было четким и без лишнего шипения, необходимы расчеты и точная разметка. Изготовить ее можно из медной проволоки либо алюминиевого кабеля.

В качестве примера возьмем кабель. Такой вариант не только более надежный и экономный, но и простой, ведь алюминий не нужно паять, что уже существенно облегчает работу по собственноручной сборке устройства.

Для создания понадобятся:

• многожильный кабель из алюминия;
• телевизионный кабель;
• телевизионный штекер из пластика;
• заточенный нож;
• деревянная или металлическая линейка;
• водостойкий фломастер, желательно яркого цвета;
• кусачки;
• стяжки;
• изолирующая лента.

Модель из кабеля не меньше хороша тем, что все инструменты и материалы для ее создания почти наверняка найдутся дома. А те, что потребуется купить, стоят очень недорого. Изготовить биквадратную антенну из алюминиевой проволоки можно так:

1. Из многожильного алюминиевого кабеля необходимо достать один провод толщиной приблизительно до четырех миллиметров и длиной чуть больше метра – длину рекомендуется брать с запасом.
2. Посредством линейки и фломастера на алюминиевый провод наносится разметка с таким расстоянием: 3 см–15 см–16 см–16 см–15 см–15 см–16 см–16 см–15 см–3 см. Длинные расстояния станут сторонами для квадратов.
3. Ориентируясь на отметки, нужно согнуть все, чтобы вышли два ровных квадрата. А двухсантиметровые кончики также надо загнуть, чтобы их можно было объединить между собой и затем использовать для подключения.
4. Посредством антенного кабеля потребуется соединить будущее устройство с приемником. Длина отрезка полностью зависима от расстояния между ТВ и лоджией либо окном.
5. Один конец ТВ-кабеля нужно аккуратно разделать и после укрепить на алюминиевых квадратах. На первом – оплетку, на втором – центральную жилу.
6. Штекер для телевизора легко найти в хозяйственном магазине, среди радио- либо электродеталей. Вариант из пластика самый бюджетный и легкий в монтировании. Этот штекер подсоединяется ко второму конку кабеля. Чтобы сделать это, требуется разобрать корпус, вставить токопроводящую жилку и затем собрать корпус снова.

Для лучшего приема сигнала рекомендуется закрепить готовое устройство на улице – на балконе или в форточку. Чтобы повысить качество, биквадратную антенну желательно оборудовать специальной решеткой или особым экраном. Но если сигнал и без того четкий, тогда этого делать не понадобится.

Если телевизионная вышка расположена совсем неподалеку, биквадрат рекомендовано закрепить на длинном шесте и направить в сторону вышки.

Наглядная инструкция представлена в видео.

Читайте также: Антенна Харченко для цифрового ТВ своими руками

Как правильно поместить антенну

Устройство необходимо, прежде всего, направить в сторону вышки. Правильное направление несложно установить «методом тыка», вращая устройство и отслеживая качество сигнала.

Идеально – поместить антенну за пределами дома, ведь стены довольно сильно заглушают сигнальные частоты.

Усилитель сигнала

Нередко случается, что насколько бы качественно ни удалось собрать антенну собственными руками, так или иначе, все равно не удается получить качественный сигнал. Это значит, что без усилителя обойтись нельзя.

Сделать его просто – нужно обмотать магнит телевизионным проводом, и сделать это рекомендуется рядом с телевизором либо самодельным устройством.

Выводы

Благодаря пошаговой инструкции и представленным чертежам, как быстро сделать телевизионную антенну для цифрового ТВ своими руками, чтобы ловила в радиусе 100 км, можно не только сэкономить. Это еще один повод потренироваться в инженерном деле, без всякого риска сломать дорогие детали.

Как сделать и настроить комнатную антенну своими руками

Комнатная антенна позволяет принимать дом эфирное телевидение, аналоговое и цифровое. Аналоговое телевидение постепенно уходит в прошлое, всё большее распространение получает цифровое.

Если следовать рекомендациям и приложить небольшие усилия, то можно самому сделать TV-антенну.

В настоящее время работают два мультиплекса по 10 каналов, ведутся работы по внедрению третьего мультиплекса ещё на 10 каналов, некоторые из них будут и в HD-качестве. Первые два мультиплекса бесплатные, а за просмотр третьего, возможно, будет взиматься плата.

Для подключения к эфирному цифровому телевидению вам понадобится:

• установить дециметровую антенну, комнатную или внешнюю;
• приобрести специальную цифровую приставку, если ваш телевизор не поддерживает приём DVB-T2 сигнала;
• подключить антенну и приставку телевизионным кабелем.

Множество фирм предоставляет услуги по подключению к эфирному телевидению. Но на самом деле легко сделать и настроить комнатную антенну своими руками. После этого вы сможете бесплатно просматривать 20 каналов в цифровом качестве.

Разные способы изготовить антенну

Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма. Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.

Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:

1. Приготовьте кусок кабеля 53 см.
2. Зачистите с обеих сторон, оголив жилу и скрутив оплётку.
3. Загнуть кабель в кольцо (или ромб) и приклеить его на фанеру или лист пластика. Расстояние между концами кабеля должно быть порядка 2 см.
4. Внутреннюю жилу кольца с двух сторон соедините с обмоткой. На концах петли скрутите обмотку между собой. А жилы петли присоедините к скрутке кольца.
5. Зачистите конец антенного кабеля (того, что пойдёт к телевизору).
6. Соедините жилу антенного кабеля с жилой петли, а обмотку с обмоткой петли.

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:

1. Возьмите две обычные пивные банки.
2. Прикрепите их на деревянную рейку при помощи, например, скотча. Расположите их вдоль рейки крышками друг к другу, на расстоянии порядка 6–7,5 см.
3. Проделайте отверстия отвёрткой в горловине (в стенке горловины, а не на крышке).
4. Разместите в отверстия саморезы.
5. Зачистите конец антенного кабеля.
6. Прикрепите проволоку кабеля к банке саморезами. Для надёжности можете припаять.
7. Другой конец антенного кабеля подключите к разъёму ТВ или цифровой приставки.
8. Можно сделать более продвинутый вариант из 3–4 рядов банок.
9. Для этого понадобится вертикальная рейка, к которой будут перпендикулярно крепиться горизонтальные.
10. По такому же принципу сделайте 3–4 ряда расположенных друг напротив друга банок.
11. Соедините их между собой медным проводом и выведите вниз. Можно подсоединить усилитель, а к нему антенный кабель. Таким образом, у вас получится очень эффективная антенна, которую можно использовать и на улице.

Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:

1. Возьмите 2 куска медной проволоки диаметром 2–3 мм по 56 см.
2. Загните проволоку плоскогубцами, чтобы из каждого куска получился квадрат.
3. Зачистите антенный кабель и припаяйте жилу к углу одного квадрата, а оплётку к углу другого.
4. Закрепите конструкцию на диэлектрическую основу.
5. На другом конце кабеля установите штекер и воткните в телевизор или приставку.

Своими руками можно легко смастерить антенну из картонной коробки:

1. Возьмите обычную картонную коробку, например, из-под обуви.
2. Наклейте на дно слой фольги.
3. Скрутите круги из двух кусков кабеля по 50 см, приклейте их на коробку, не замыкая концов. Должен получиться вид восьмёрки.
4. Зачистите кабель, который будет подсоединяться к телевизору. Жилу закрепите между соседними концами разных кругов. А обмотку соедините с обмоткой других двух концов.
5. Теперь осталось подключить другой конец к телевизору.

У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.

Подключение и настройка

Настройка комнатной антенны заключается главным образом в правильной её установке:

1. Закрепите её как можно ближе к окну, чтобы на пути сигнала по возможности не было преград (железобетонных стен, металлических решёток).
2. Подключите к телевизору или цифровой приставке.
3. Теперь нужно просто настроить программы: запустите автоматический поиск по цифровым каналам.
4. Если какой-то канал найден, но на экране надпись «нет сигнала», попробуйте установить антенну в другое место, после чего снова настроить каналы, запустив автопоиск.

И напоследок инструкция, как подключить кабель к разъёму телевизора:

1. Надрежьте и снимите с края кабеля изоляцию, не повредив оплётки.
2. Осторожно отогните металлические волоски оплётки и фольгу вниз.
3. Отступите 1 см и срежьте внутреннюю изоляцию, оголив центральную жилу.
4. Проденьте внутреннюю жилу кабеля до упора в штекер и плотно закрутите шайбу штекера.
5. Торчащий из штекера лишний кусок жилы отрежьте кусачками.

Таковы некоторые способы сделать своими руками антенну для телевизора. Теоретически, антенной может послужить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно, чтобы настроить приём сигнала в ваших условиях. Если у вас есть идеи, как ещё можно самостоятельно сконструировать эффективную комнатную антенну, оставляйте ниже свои комментарии и советы.

Как сделать антенну для цифрового телевидения своими руками

Нет желания покупать антенну для эфирного стандарта DVB-T2? Мы расскажем, как быстро смастерить самодельную из подручных материалов.

Не так давно мы публиковали подборку антенн, подходящих для эфирного цифрового телевидения стандарта DVB-T2. Но их вовсе не обязательно покупать, тем более, что стоимость устройства вместе с цифровым приемником может вылиться в приличную сумму. Причем, такая антенна должна подходить по параметрам частотного диапазона, который применяется в районе вашего проживания. Иначе используемый в антенне мультиплекс не будет принимать все доступные каналы ТВ.

Мы расскажем, как узнать частотный диапазон вашего региона и рассчитать параметры нужной антенны. Также, наша пошаговая инструкция поможет быстро сделать из подручных материалов качественную антенну для приема эфирных каналов нового цифрового стандарта DVB-T2.

Для справки:

Мультиплекс (от англ. multiplex — смесь, смешанное; также мукс) — объединение в единый цифровой пакет телевизионных каналов при цифровом телевещании

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Помимо самого антенного кабеля вам понадобится:

— паяльник с припоем и канифолью;

— острый нож с коротким лезвием

— плоскогубцы с функцией кусачек и изолента

— герметик или клеевой пистолет с соответствующими расходными пластиковыми стержнями (если вы собираетесь размещать антенну снаружи).

Особенности конструкции антенны

Большинство предлагаемых на просторах Интернета антенн имеют уголковую конструкцию из медных или алюминиевых трубок (или толстых проводов), которая отлично работает на открытой местности при прямой видимости транслятора. Другой тип имеет в своей основе круг из антенного кабеля.

И та и другая конструкция обеспечивают не очень хороший прием в плотной городской застройке или в местах, закрытых от прямой видимости транслятора.

Наш вариант антенны (подсмотренный на просторах популярного видеохостинга) ориентирован как на прямой сигнал, так и на отраженный от зданий в городе. Именно поэтому конструкция состоит из двух концентрических колец, сделанных из антенного кабеля, что существенно упрощает ее изготовление.

Это может быть интересно:

— Какую приставку для цифрового телевидения лучше купить

— Какую антенну купить для цифрового ТВ? Сравниваем варианты

Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция

Прежде, чем начинать резать и зачищать провод, нужно определить правильную длину отрезков кабеля для составляющих нашей антенны. Для этого нужно узнать частоту вещания цифрового телевидения в вашем районе. Но как рассчитать антенну для цифрового ТВ? Зайдите на официальный сайт карта.ртрс.рф и найдите район вашего проживания. В левом меню выделите чекбокс «Частотные зоны». Теперь на карте, помимо диапазонов частот, будут отображены мультиплексные пакеты и указаны количество входящих в них каналов. Например, почти по всей Московской области в I-мультиплекс (РТРС-1) входит 10 каналов (они вещаются на канале 30) и поймать его можно на частоте 546 МГц, во II-мультиплекс (РТРС-2) входит также 10 каналов и вещаются они на канале 24 на частоте 498 МГц.

Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:

λ=300/F, где F — частота передаваемого сигнала в МГц.

Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.

Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.

Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.

Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.

Таким образом, основа нашей концентрической антенны сделана.

Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками. Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.

Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.

А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.

Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.

Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.

Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку. Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода. Остатки экрана можно аккуратно отрезать.

Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.

Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок.

Антенна для цифрового ТВ своими руками

При разработке самодельной антенны для цифрового ТВ — DVB-T2, внимание акцентируется на ДЦВ диапазон, популярный еще в 90-ых. На основе разработки известного инженера Харченко К. П, мы будем создавать апертурную антенну, где в качестве излучателя используется конструкция зигзаговой формы (в виде бабочки). Как известно, сигнал передается волнами с горизонтальной поляризацией.

Ниже описанный способ подходит даже при слабом сигнале – около 500 МГц. Все размеры и габариты антенны взяты напрямую по формуле Харченко. Поэтому для ДЦВ диапазона антенна в форме бабочки будет лучшим решением. Замечено, что данная конструкция также улучшает связь модемов и повышает скорость работы интернета, но в данном случае мы рассматриваем самодельную антенну для цифрового телевидения.

Как создать самодельную антенну DVB-T2 для цифрового ТВ

При создании данной антенны используются простые материалы и Вам не составит труда найти их в той же комплектации, либо заменить аналогами. Итак, для создания самодельной антенны потребуется:

• Баллончик с краской;
• Растворитель, либо ацетон;
• Барбекюшная решетка;
• Сверла к обычной дрели;
• Обычный телевизионный кабель, но строго не более 10 метров;
• Труба ПВХ полметра с диаметром 20 мм;
• Металлические дюбеля для гипсокартона;
• Медный провод диаметра 2-3. 5 мм;
• Тонкие металлические пластины – 2 шт.

Помимо материала, нам также потребуются инструменты:

• Шуруповерт с насадкой;
• Молоток, кусачки, плоскогубцы;
• Рулетка, карандаш, нож малярный;
• Пистолет с термоклеем;
• Достаточно мощный паяльник на 100 Вт.

Только при наличии всех вышеописанных предметов можно приступить к созданию самодельной антенны. Вышеописанные материалы можно найти в любом хозяйственном магазине. Инструменты также можно приобрести там. В любом случае, у настоящего мастера, данный арсенал всегда под рукой. Если Вы еще хорошо разбираетесь в электрике, то Вам вовсе не составит труда собрать конструкцию по инструкции ниже.

Поэтапное создание антенны для цифрового телевидения самостоятельно

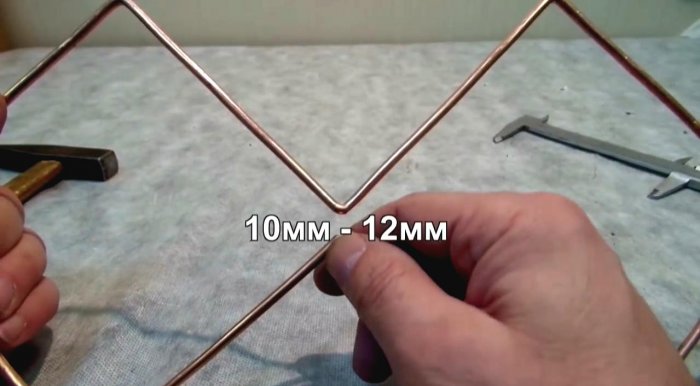

• Для начала необходимо отмерять медный провод, либо алюминиевую трубку диаметром 12 мм. Необходимо зачистить изоляцию и посередине сделать изгиб на 90 градусов. Лучше всего пользоваться тисками с молотком. Каждая сторона бабочки составляет 125 мм. Замеряем рулеткой предварительно перед сгибанием.
• Когда бабочка (зигзаг) будет полностью готова – необходимо при помощи паяльника залужить концы и желательно со всех сторон. Также спаять концы.
• Зачистить кабель коаксиальный 4-5 см. Внешний проводник припаивается к медной жиле на месте изгиба, но в противоположном месте от предыдущей спайки.
• Зачищаем изоляцию внутреннего проводника и после делаем обмотку изгиба в центре рамки (антенный провод).

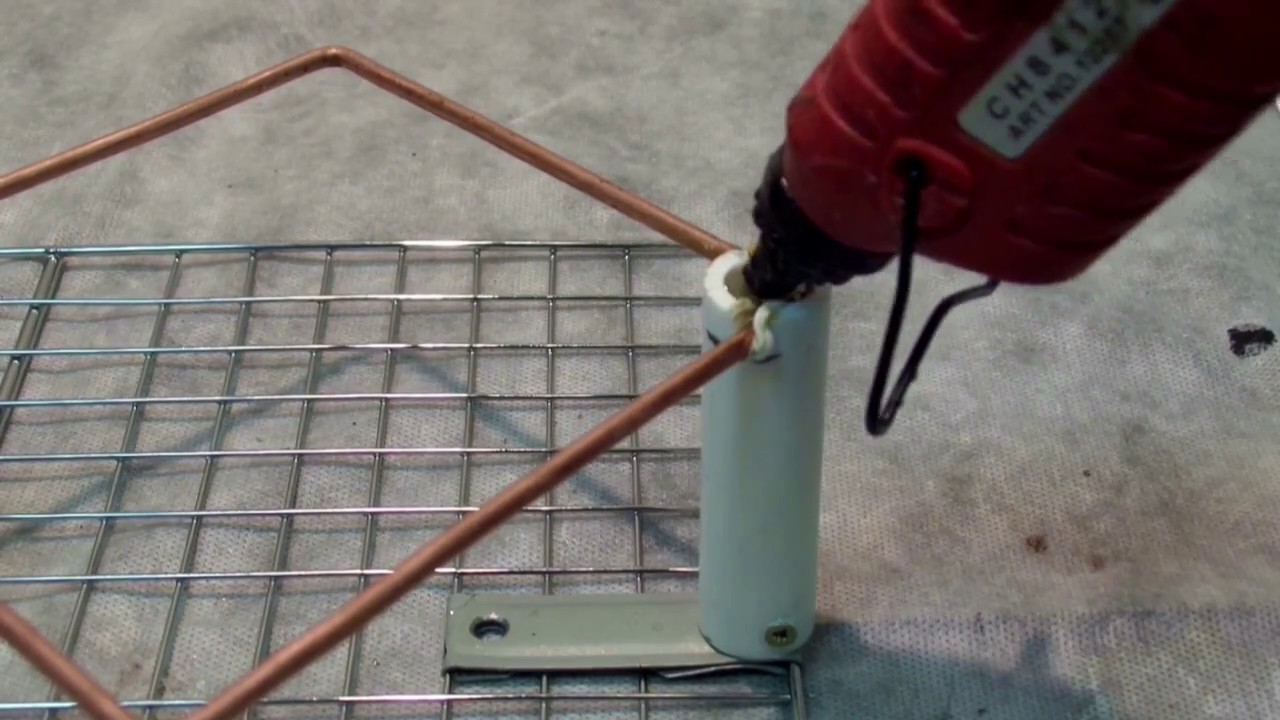

• При помощи термоклея скрепляем провод с конструкцией.

На этом основной каркас готов, но дальше необходимо заняться подготовкой рефлектора из барбекюшницы. Выбрали именно данный материал, т.к. он имеет неплохое покрытие от ржавчины и коррозии, поэтому прослужит достаточно долго.

• Барбекюшница не должна быть меньше получившейся конструкции в форме бабочки. Ставим нашу получившуюся конструкцию на сеточку и отмечаем места для крепления краев нашей антенны.
• Используем металлические пластины для крепления. Загибаем их в местах для крепления, предварительно сделав отверстия сверлом.
• Отрезаем два куска трубок ПВХ по 75 мм и на концах горизонтально прикручиваем шуруп. Также крепим трубки на металлические пластины.
• Крепим нашу бабочку к стойкам из ПВХ трубок, предварительно залужив всю конструкцию.
• Фиксируем кабель при помощи подтяжки, либо термоклея.

Краска используется для довершения внешнего вида антенны. Ведь, чтобы она выглядела однородно – её рекомендуется окрасить. Это также даст положительный эффект на защите.

Если Вы хотите узнать более детально, как создать антенну своими руками – смотрите видео:

4.9 / 5 ( 7 голосов )

Антенна для цифрового телевидения DVB-T2

Как самостоятельно изготовить простую антенну для приема цифрового телевизионного сигнала стандарта DVB-T2

Цифровое эфирное телевидение (DVB- Digital Video Broadcasting) – это технология передачи телевизионного изображения и звука при помощи цифрового кодирования видеосигнала и звука. Цифровое кодирование в отличие от аналогового обеспечивает доставку сигнала с минимальными потерями, так как сигнал не подвержен влиянию внешних помех. На момент написания статьи доступно 20 цифровых каналов, разделенных на два пакета по 10 каналов в каждом (РТРС-1 (первый мультиплекс) и РТРС-2 (второй мультиплекс)). Каждый из пакетов вещается по определенному телевизионному каналу диапазона дециметровых волн (ДМВ).

Содержание цифровых пакетов РТРС-1 и РТРС-2 на момент написания статьи

Ввиду того, что цифровое телевидение формата DVB-T2 осуществляется в диапазоне дециметровых волн (ДМВ), то и антенна для приема цифрового телевидения формата DVB-T2 должна быть рассчитана на прием дециметровых волн.

Перечень телевизионных каналов диапазона ДМВ и соответствующих им частот

Канал	Частота, МГц	Канал	Частота, МГц
21 канал	474 МГц	46 канал	674 МГц
22 канал	482 МГц	47 канал	682 МГц
23 канал	490 МГц	48 канал	690 МГц
24 канал	498 МГц	49 канал	698 МГц
25 канал	506 МГц	50 канал	706 МГц
26 канал	514 МГц	51 канал	714 МГц
27 канал	522 МГц	52 канал	722 МГц
28 канал	530 МГц	53 канал	730 МГц
29 канал	538 МГц	54 канал	738 МГц
30 канал	546 МГц	55 канал	746 МГц
31 канал	554 МГц	56 канал	754 МГц
32 канал	562 МГц	57 канал	762 МГц
33 канал	570 МГц	58 канал	770 МГц
34 канал	578 МГц	59 канал	778 МГц
35 канал	586 МГц	60 канал	786 МГц
36 канал	594 МГц	61 канал	794 МГц
37 канал	602 МГц	62 канал	802 МГц
38 канал	610 МГц	63 канал	810 МГц
39 канал	618 МГц	64 канал	818 МГц
40 канал	626 МГц	65 канал	826 МГц
41 канал	634 МГц	66 канал	834 МГц
42 канал	642 МГц	67 канал	842 МГц
43 канал	650 МГц	68 канал	850 МГц
44 канал	658 МГц	69 канал	858 МГц
45 канал	666 МГц

В настоящее время зона покрытия цифрового телевидения стандарта DVB-T2 охватывает почти всю Россию. Однако часто бывает так, что до ближайшей передающей станции десятки километров, либо окна расположены таким образом, что сигнал не в прямой видимости. В этом случае поймать сигнал передающей станции возможно только применив приемную антенну с большим коэффициентом усиления, либо добавив к антенне усилитель сигнала.

Можно смело заявить, что самостоятельно изготовленная антенна будет иметь коэффициент усиления больше, чем заводская. Это объясняется тем, что заводские антенны рассчитываются и изготавливаются с учетом охвата всего ДМВ диапазона, а этого можно достичь, удлиняя одни и укорачивая другие элементы антенны для достижения равномерного усиления. В результате этого уменьшается коэффициент усиления антенны. А самостоятельно изготовленная антенна рассчитывается под определенную частоту приема телевизионного канала.

Для того, чтобы самостоятельно своими руками изготовить антенну для приема цифрового телевидения стандарта DVB-T2 нам нужно знать на каких частотах работают передающие антенны в том месте, где мы собираемся смотреть это цифровое телевидение.

Узнать это не сложно, для этого переходим на сайт “Российской телевизионной и радиовещательной сети” по адресу www.rtrs.ru, открываем на сайте интерактивную карту эфирного телерадиовещания и находим там ближайшую к вашему цифровому приемнику передающую антенну. Далее кликаем на изображение передающей антенны и смотрим номер телевизионного канала (ТВК) и частоту, соответствующую этому ТВК.

В моем примере передающая антенна вещает два пакета телеканалов: РТРС-1 (первый мультиплекс) на частоте ТВК 37 (602 МГц) и РТРС-2 (второй мультиплекс) на частоте ТВК 39 (618 МГц). Мне нужна антенна для приема обоих пакетов телеканалов, поэтому я буду рассчитывать антенну на прием средней частоты между 602 МГц и 618 МГц:

(602+618)/2 = 610 МГц

Теперь необходимо вычислить длину волны. Формула весьма простая:

λ = с/F

где, λ (лямбда) — длина волны,

с — скорость света (3×10⁸ м/с),

F — частота в Герцах.

или проще λ = 300/F(МГц)

Итак, в моем случае длина волны получилась: λ = 300/610 ≈ 0,4918 м = 49,18 см.

Но для практического применения этот размер неудобен, так как антенна получилась бы слишком большая. Для изготовления антенны можно брать половину длины волны, можно четверть длины волны. Я изготовил антенну, применяя четверть длины волны. В итоге получилось:

λ/4 = 0,4918/4 ≈ 0,123 м = 12,3 см.

Итак, применяя размер 12,3 см, начнем строить нашу антенну. Для этого нам понадобится медный провод диаметром 2 — 4 мм (можно использовать тонкую трубку), антенный кабель с волновым сопротивлением 75 Ом (РК-75 или RG-58), штекер и паяльник.

За основу берем столь популярную рамочную антенну Харченко и начинаем ваять. Антенна похожа на два квадрата, установленных друг на друга, в месте стыка этих квадратов оставлено небольшое расстояние, около 10 мм, именно в этом месте и припаивается антенный кабель.

🔧 Как сделать своими руками антенну для цифрового ТВ: расчёты и установка

Совсем скоро «аналог» уйдёт в прошлое и на смену старому формату придет вездесущая «цифра». Сегодня в нашем обзоре представим несколько простых идей, как без особых вложений продолжать наслаждаться качественной телевизионной картинкой. Итак, как сделать своими руками антенну для цифрового ТВ – от теории к практике.

Так называемую «пассивную» антенну можно сделать и самому, главное знать схему сборки и владеть определенными знаниями

Содержание статьи

Какие существуют виды антенн для цифрового телевидения

По типу усилителя сигналов телеприёмники бывают активными и пассивными. Первый вид антенн не нуждаются ни в усилителях, ни в электропитании, они осуществляют приём сигнала за счёт своей геометрии. Минус здесь только один – не всегда качественный приём сигнала.

А вот приборы активного типа оснащены усилителем сигналов, в свою очередь они могут создавать помехи при неправильной настройке

Такое может произойти, если сигнал антенны слишком мощный.

Что нужно для работы

Оптимально для этой самодельной телеантенны подходит медная или алюминиевая проволока диаметром 2-5 мм. Это не совсем бюджетный вариант, но зато качество картинки будет лучше.

Совет! Если проволоки нет, то подойдут различные трубки, уголки, полоски из меди и алюминия.

Кроме того потребуется приобрести коаксиальный антенный кабель необходимого размера, штекер для входа в телевизор, крепежи для кабеля к основе (ведь её нужно будет зафиксировать).

Вариант сопротивления кабеля следует брать не ниже 75 Ом. Кроме того вам понадобиться плотный картон или фанера для основы, куда ваша антенна будет крепиться.

Изготовление антенны

Делается такая антенна очень быстро, буквально – 10 минут. Рассмотрим все этапы работ пошагово.

Рассмотрим ещё один вариант антенны.

Для изготовления антенны Харченко важно определить ближайший ретранслятор. Для этого воспользуемся специальной картой распределения цифрового эфирного телевидения.

Узнаем наши показатели

Далее необходимо провести несложные расчёты с помощью он-лайн калькулятора в любом из доступных сервисов.

В калькуляторе вам будет необходимо внести следующие параметры. За среднее значение в нашем случае можно взять 600 MHz

Важно! D– расстояние между антенной и рефлектором.

Изготавливать антенну будем из кабеля диаметром 0,5 см и длиной 1, 10 м.

Важно! Собранную антенну важно проверить, если приём нормальный, то в местах пайки дополнительно можно обработать антенну герметиком, особенно если вы её выносите на улицу.

Если нет герметика, все «голые» стыки можно обмотать изолентой, можно также использовать термоусадку.

Если в вашем регионе достаточно много осадков, то можно укрыть антенну специальным навесом, либо приспособить «защиту» с помощью обычных пластиковых контейнеров или 19 литровых бутылей.

Как своими руками сделать спутниковую антенну для телевизора: особенности

Для работы потребуется следующие предметы:

• старый зонт, либо металлическая тарелка;
• фольга, либо металлические листы;
• медный кабель;
• жестяная банка;
• блок питания и усилитель сигнала.

Вот такая универсальная антенна у нас получится

Этапы работ:

1. Замеряем расстояние между спицами и вырезаем аналогичные сегменты фольги. Металлические листы закрепляем равномерно, покрывая всю внутреннюю поверхность зонта.
2. Создаем деревянное основание таким образом, чтобы закрепить антенну под углом 45° в северо-восточном направлении.

   В жестяной банке делаем отверстие на расстоянии 2-2,5 см

3. Зачищаем кабель, полностью освобождая центральную жилу. Длина свободного конца должна быть не менее 10 см. Отрезаем, под углом 90° делаем «усы» с двух краёв. Далее берём обычную канцелярскую резинку большого размера.

   Свободный край кабеля продеваем внутрь, а наши усы обматываем вокруг проткнутого сквозь резинку конца

4. Разбираем нашу конструкцию и протаскиваем провод в подготовленное заранее отверстие жестяной банки. Повторяем ещё раз предыдущий этап.Фиксируем конструкцию термоклеемСоздаем основания из металлических пластинБерём обычную пластиковую трубу для водопровода. На жидкие гвозди закрепляем «держатель»

   Далее на расстоянии 65-70 от от низа закрепляем нашу жестяную банку на жидкие гвозди

Важно! Тарелку важно разместить на северо-восточном направлении, запаянный конец банки должен смотреть вверх.

Особенности изготовления своими руками ДМВ антенны

Делают её из трубок или проволоки:

• 1-5 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
• 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
• ДМВ диапазон — медная или латунная проволока диаметром 3-6 мм.

Важно! Рамки должны устанавливаться так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И направлена эта прямая должна быть на передатчик.

Подробнее о процессе работ можно посмотреть в этом видео

Самые простые варианты изготовления ТВ антенны для дачи и дома

Самые простые антенны для дачи можно изготовить буквально из подручных средств. Важно помнить, что такие антенны могут сильно снижать качество передачи в зависимости от погодных условий. Однако, вот такие идеи вполне могут быть использованы при условии острой необходимости.

Если вам понравилась наше повествование или вы хотите поделиться своим способом создания антенны, оставляйте свои комментарии ниже под статьей.

Предыдущая

DIY HomiusКак избавиться от мышей в квартире и частном доме: эффективные способы

Следующая

DIY HomiusКак не ошибиться с выбором: разбираемся с размерами постельного белья у разных производителей

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Как собрать антенну цифрового телевидения

За несколько часов вы можете получить доступ к сотням цифровых каналов. Следуйте инструкциям, приведенным ниже, и быстро получите собственную самодельную антенну для цифрового телевидения.

Материалы:

• Деревянная доска 21 ½ на 2 ½ дюйма
• 18 шайб
• 20 винтов
• 15 футов (457,2 сантиметра) проволоки
• Отражательная сетка
• Балун

инструментов:

Вот что надо делать.

1. Отметьте деревянную доску Вы сделаете четыре набора из двух отверстий следующим образом: два отверстия на расстоянии 2 дюймов (5 сантиметров) от края доски и еще два отверстия через каждые 5 1/4 дюйма (13 сантиметров). ) вдоль доски [источник: Current]. С помощью рулетки и карандаша отметьте на деревянной доске 21 ½ на 2 ½ дюйма, где вы будете просверливать отверстия.
2. Просверлите отверстия Просверлите отверстия в доске, используя отметки карандашом в качестве ориентира.
3. Обрежьте проволоку С помощью кусачков отрежьте восемь 17-дюймовых (43,18 см) кусков проволоки. Согните провода в форме буквы «V» со сторонами 7 дюймов (17,78 см) и зазором в 3 дюйма (7,62 см) между двумя ножками буквы «V».
4. Прикрепите провода к плате. Прикрепите провода с буквами «V» к плате винтами и шайбами ​​с помощью отвертки.
5. Проведите зигзагом, чтобы прикрепить соединения. Используя дополнительный провод, соедините «V». Оберните проволоку вокруг винтов, двигаясь зигзагообразно поперек и вниз по доске.Убедитесь, что провода не соприкасаются друг с другом.
6. Прикрепите отражатели. Прикрепите решетку отражателя к задней части платы с помощью винтов и шайб.
7. Присоединение балуна Балун имеет два провода с отверстиями для винтов. Проденьте винт в отверстия. Закрепите балун на зигзагообразном проводе, прикрутив его на место. Убедитесь, что провода не соприкасаются друг с другом [источник: ТВ-антенна].

4 Что нужно знать перед покупкой антенны цифрового телевидения

Хотите смотреть телевизор бесплатно? Вы можете смотреть местные каналы без ежемесячной платы, купив антенну для цифрового телевидения.

Вот четыре вещи, которые следует учитывать, если вы думаете о покупке антенны.

1. Стоит ли покупать антенну для цифрового телевидения? Телевизионные антенны

позволяют принимать дополнительные каналы в вашем районе. Они особенно хороши, если вы хотите (или уже сделали) отрезать шнур. Эти прямые эфирные каналы могут включать ABC, CBS, FOX, NBC, филиалы PBS и независимые станции.

Эксперт по деньгам и футбольный фанат Кларк Ховард любит свою цифровую антенну из-за четкого изображения, которое он получает от нее на своем телевизоре.Посмотрите видео выше, чтобы получить еще больше информации от Кларка о телевизионных антеннах.

2. Типы цифровых антенн

После того, как вы решите, что вам нужна антенна для цифрового телевидения, вам нужно будет выяснить, какая антенна вам нужна. Есть три основных типа антенн:

Комнатная ТВ-антенна

Комнатная цифровая антенна подключается к одному телевизору для приема эфирных программ.

Это самая простая в установке антенна, но она подойдет не всем.Этот тип обычно лучше всего подходит для городских районов, где близко расположены вещательные вышки.

Если вы хотите улучшить сигнал одной антенны цифрового телевидения, переместите ее ближе к окну или выше на стене.

У одного из членов команды Кларка есть Mohu Leaf, популярная комнатная цифровая антенна, которая подключается к задней панели его телевизора для приема местных каналов. Он прикрепляет его к задней части телевизора с помощью липучки, чтобы скрыть его от глаз.

Антенна Mohu Leaf

Телевизионная антенна на чердаке

Антенна на чердаке — это более крупное устройство, похожее на наружную антенну, но оно устанавливается на чердаке на установленной металлической опоре.

В процессе установки антенна будет подключена к проводке домашнего мультимедиа, поэтому следуйте инструкциям и примите надлежащие меры предосторожности, если вы устанавливаете антенну самостоятельно.

Основным недостатком является то, что кровельные материалы могут препятствовать четкому захвату каналов антенной. Другие факторы, такие как флуоресцентные лампы и компьютеры, также могут отрицательно повлиять на способность вашего телевизора получать четкое изображение с антенны.

Наружная ТВ антенна

Наружная антенна, также известная как антенна для всего дома, лучше всего подходит для людей, живущих далеко от радиовещательных вышек.Как правило, наружная антенна дает домам в сельской местности лучшее изображение и наибольшее количество каналов.

Наружные антенны установить сложнее всего, так как вам придется забраться на крышу, чтобы закрепить устройство и заземлить проводку. Как и в случае антенн на чердаке, следуйте инструкциям и примите надлежащие меры предосторожности при установке наружной антенны.

3. Какая телевизионная антенна мне лучше всего подходит?

Лучший способ найти лучшую антенну для цифрового телевидения для дома — это посетить сайт AntennaWeb.Здесь вы можете ввести свой адрес и / или почтовый индекс и ознакомиться с рекомендациями по использованию антенн от участвующих поставщиков Consumer Technology Association (CTA).

AntennaWeb предлагает варианты от нескольких компаний для каждого поиска, поэтому обязательно сравните эти варианты, чтобы получить лучшее предложение для своего кошелька.

Еще один способ узнать, подойдет ли вам антенна, — спросить у соседей. Эта тактика может показаться устаревшей, но сигналы, принимаемые антенной, сильно различаются в зависимости от местоположения.Возможно, ваши соседи уже прошли путь проб и ошибок, чтобы найти телевизионную антенну, которая им нравится.

4. Сколько стоят цифровые антенны?

Сколько стоит антенна, зависит от типа антенны, которая вам нужна для приема нужных каналов.

Обычно одна телевизионная антенна стоит от 10 до 40 долларов, а антенны на чердаке и на открытом воздухе — от 60 до 150 долларов.

При поиске в AntennaWeb вы можете найти надежных розничных продавцов, поэтому обязательно ознакомьтесь с этими результатами и сравните другие подходящие варианты.

Последняя мысль

Цифровая антенна — это одноразовая покупка, которая может существенно повлиять на ваш бюджет на развлечения. Если вы еще не перерезали шнур, использование антенны цифрового телевидения может облегчить переход.

Используете ли вы цифровую антенну? Расскажите нам о своем опыте в комментариях ниже!

Больше историй на Clark.com, которые могут вам понравиться:

10 простых планов самодельных телевизионных антенн, чтобы сэкономить ваши деньги

Вы устали скучать по любимым шоу или смотреть одно и то же снова и снова? Мы собрали эти 10 простых схем телевизионных антенн , которые сделают ваше время и дни трансляции намного интереснее.Вы, должно быть, слышали о возможности создания собственной самодельной антенны с возможностью HDTV для улавливания и потоковой передачи некоторых цифровых наземных сигналов. Это не только звучит как хорошая идея, но также позволяет сэкономить деньги. Эти дешевые, простые и быстрые в сборке планы телевизионных антенн своими руками могут значительно увеличить время и качество потоковой передачи вашего канала.

С нашими простыми самодельными планами антенн HDTV вы также можете выбирать между внутренней или внешней телевизионной антенной. Хотя известно, что наружные антенны улавливают более сильный сигнал, с внутренними антеннами также связаны некоторые плюсы. Например, вам не нужно взбираться на крышу и управлять направлением антенны. Итак, подведем итоги. Доступ к комнатным антеннам проще. В любом случае, используйте наши различные виды самодельных антенн HDTV и побалуйте себя потоковой передачей HD-каналов и никогда не пропустите свои любимые шоу.

1. Современная самодельная мощная антенна HDTV

Вы устали оплачивать дорогостоящие счета за кабельное телевидение и ждать, пока ваш провайдер кабельного телевидения серьезно отнесется к жалобам? Соберите себе эту современную DIY HDTV-антенну из картона и алюминиевой фольги, что также сэкономит ваше время и деньги.Вам понадобится несколько футов картона, режущий материал, алюминиевая фольга, сверло, шурупы и шайбы. Instructables

2. ТВ-антенна для труб из ПВХ, сделанная своими руками

Кто знал, что трубы из ПВХ могут быть такими универсальными? Для использования даже в идее ТВ-антенны своими руками! Эта трубчатая телевизионная антенна из ПВХ предназначена для 11-го канала УКВ и 16-го канала УВЧ. Эта двойная складывающаяся двухполюсная антенна может превзойти любые другие кабельные службы, которые у вас были. cromwell intl

3. Самодельная телевизионная антенна DIY

Используя медные трубки, трубы из ПВХ и минимальные строительные инструменты, сделайте себе эту простую телевизионную антенну DIY .И самое лучшее в нем то, что конструкция довольно проста и полностью совместима с цифровым телевидением. Instructables

4. Самодельная телевизионная антенна за 20 долларов для повышения уровня сигнала

Если вас не устраивает слабый сигнал вашей нынешней телевизионной системы. А вот и самодельная телевизионная антенна за 20 долларов, обеспечивающая самый надежный уровень сигнала. Таким образом, вы можете сделать это, просто используя пенопласт и медную ленту. Macgyverisms

5. DIY HDTV-антенна за 3 доллара

Вот идея, чтобы сделать просмотр вашего канала и просмотр ТВ более увлекательным, добавив больше фактора HD! Ознакомьтесь с подробностями об установке DIY HDTV-антенны за 3 долларов в магазине Dollar. Это наверняка станет большим хитом в доме! squawkfox

6. Домашняя домашняя телевизионная антенна

С этими планами самодельных телевизионных антенн , которые теперь захватывают рынок, есть много преимуществ, связанных с ними, таких как экономия ваших денег и лучшие результаты без каких-либо затрат. Одна из лучших особенностей комнатной антенны — это то, что она не забирается на крышу, чтобы задать правильное направление! Оцените эту простую в изготовлении комнатную антенну, чтобы улучшить качество и количество каналов! инструкции

7.Как сделать цифровую телевизионную антенну

Как сделать телевизионную антенну, не потратив ни единого доллара? Возьмите в руки сосновую доску, медную проволоку, шурупы с головкой для дерева, согласующие трансформаторы, изоленту и многофункциональные инструменты для создания этой супер крутой цифровой телевизионной антенны DIY . У Leatherman есть полное пошаговое руководство, которое проведет вас через весь процесс. leatherman

8. DIY HDTV-антенна за 5 долларов

Назовите что-нибудь лучше, чем получение БЕСПЛАТНОЙ потоковой передачи HD-каналов! Способ сделать потоковое вещание на ТВ более увлекательным.Плюс совсем неплохо выглядит. Даже с декором не испортишь. Этот учебник по телевизионной антенне DIY поставляется с подробным видео, которое проведет вас по шагам. awesomejelly

9. Как собрать антенну HDTV

Эта антенна HDTV не только супер дешевая в изготовлении, но и обещанная мощность ее сигнала, которая, как известно, составляет от 88 до 99. Если вы ищете все эти преимущества в ваша антенна HDTV, это очарование. Получите перечень комплектующих УХФВТВАНТЕННА

10.ТВ-антенна своими руками для каналов HD и SD

Для изготовления ТВ-антенны своими руками вам понадобится манильская папка, алюминиевая фольга, тонкий картон, коаксиальный кабель с разъемом F, резак или нож, степлер и прозрачная упаковочная лента. Установите самодельную цифровую телевизионную антенну и работайте, чтобы наслаждаться потоковой передачей каналов высокой четкости по эфирным каналам! aruljohn

Счета за кабель действительно высоки и расходуют бюджет! Вы можете упустить бесплатный телевизор . Сделайте самодельную антенну из обрезков проволоки и пиломатериалов!

Вывод:

Итак, что вы думаете? Мы уверены, что ни одна из этих идей DIY TV антенн не казалась более сложной для создания или понимания.Но есть ли еще причин перестать платить за кабельное телевидение? Зачем переплачивать, если вы можете сделать это сами! Некоторые медные провода, панели, алюминиевые листы или другие минималистичные инструменты могут творить чудеса. ТАК, счастливого стриминга, ребята!

ТВ-антенна для дома: как получить бесплатное ТВ в дороге

Большинство автодомов используют спутниковые каналы для своих телевизионных нужд, но экономные люди склонны использовать антенну для жилых автофургонов, установленную внутри или снаружи дома на колесах, чтобы получить бесплатное телевидение, где бы они ни находились. За небольшую начальную плату любой RV’er может гарантировать, что в большинстве частей США он сможет наслаждаться качественным программированием из основных сетей (ABC, CBS, NBC и т. Д.).

Фото: [JP] Corrêa Carvalho

Если вам интересно, как можно получить бесплатное телевидение в вашем доме на колесах без постоянной ежемесячной платы. Ответ прост. Приобретите специализированную антенну, предназначенную для приема эфирного вещания с местных станций HDTV в вашем районе.

Подобно старым антеннам с «кроличьими ушками», прошедшим несколько лет, эти телевизионные антенны для дома на колесах способны принимать телевизионные сигналы от потенциально десятка или более радиовещательных станций. Он будет широко варьироваться в зависимости от вашего местоположения.В некоторых случаях, если вы находитесь в удаленных местах, вы можете не получить ни одной станции.

Детали, необходимые для бесплатного получения RV TV на местных станциях, довольно просты:

1. Внутренняя наша наружная телевизионная антенна для дома на колесах — Внутренняя телевизионная антенна для дома на колесах подойдет многим, но для достижения наилучших результатов рекомендуется использовать наружную телевизионную антенну для дома на колесах.
2. Телевизор с цифровым тюнером (Если вы купили новый телевизор после 1 марта 2007 г., велика вероятность, что вам не нужно покупать преобразователь цифрового тюнера. Федеральная комиссия по связи установила, что с 1 марта 2007 г. все телевизоры должны включить один).Если ваш телевизор старше, вам понадобится Digital Converter Box.

[asa] B001DVZXC0 [/ asa]

Установка одинаково проста:

1. Установите антенну так, чтобы снаружи были минимальные препятствия (лучше всего у окна или около него. Желательно лицом к башням вещания (подробнее о том, как это сделать позже)).
2. Подключите антенный кабель RV TV к задней панели телевизора или видеокоммутатора.
3. Включите телевизор и используйте меню настроек для поиска каналов (см. Руководство к телевизору для получения инструкций)

Какую антенну я должен купить для БЕСПЛАТНОГО приема DTV или HDTV?

Ответ на этот вопрос имеет множество аспектов.Расстояние от передатчика телевещания, направление, в котором смотрит ваша ТВ-антенна, мощность приобретаемой ТВ-антенны, место, где вы ее размещаете, местность вокруг — все это вместе затрудняет рекомендацию какой-либо ТВ-антенны для дома на колесах.

Если вы можете рассчитать расстояние и местоположение сигналов телевещания, вы можете соответствующим образом расположить телевизионную антенну RV. Другая переменная — убедиться, что у вас есть антенна подходящего типа для сигналов, которые вы принимаете. Сначала это может быть сложно.В приведенном ниже руководстве рассказывается, что означают цвета и обозначения на коробках. Хорошая новость заключается в том, что большинство телевизионных антенн для жилых автофургонов настроены на прием ВСЕХ сигналов, что делает этот

неуместным.

К счастью, есть онлайн-инструменты, которые делают это очень просто. Два, в частности, я считаю простыми в использовании:

1. Антенна Web

• Это услуга, спонсируемая Национальной ассоциацией вещателей и Ассоциацией потребительской электроники, чтобы помочь таким людям, как вы и я, БЕСПЛАТНО получать лучшие телевизионные сигналы!
• Ниже вы можете увидеть пример выходной карты после того, как я ввел свой адрес. Он показывает, где каждая из радиовещательных вышек находится от вашего местоположения, поэтому вы можете разместить свою ТВ-антенну на колесах. Цвета соответствуют типу используемого сигнала (также изображение цветовой легенды ниже). Как упоминалось выше, это не проблема, поскольку большинство антенн принимают все типы сигналов.
• Этот инструмент учитывает, установлена ​​ли ваша антенна на высоте 30+ футов или меньше, и дает соответствующие результаты.

2. DTV.gov

• Этой службой управляет Федеральная комиссия по связи, чтобы помочь людям вроде нас найти местные телепередачи.
• За этой услугой проще следить, но она не различает результаты в зависимости от высоты телевизионной антенны вашего дома на колесах. Предполагается, что вы установили его на высоте более 30 футов в воздухе.
• Ниже вы можете увидеть выходную карту после того, как я ввел свой адрес. Слева он показывает, какие каналы вы, скорее всего, получите в зависимости от вашего адреса.

Используя эти инструменты, вы сможете составить представление о том, какие бесплатные телеканалы вы можете получить в своем доме на колесах. Если вы проверите несколько областей, вы заметите, что они могут сильно различаться.Если вы не разборчивы в выборе станций, это может быть отличным способом получить бесплатное телевидение в любое время и в любом месте.

Самые популярные телевизионные антенны в наличии:

Домашняя ТВ-антенна для дома на колесах

1. Внутренняя антенна из тонкой бумаги в виде листа Моху — лучший продавец, высокая оценка

[asa] B004QK7HI8 [/ asa]

2. Плоская домашняя ТВ-антенна с цифровым усилением RCA

[asa] B0027FGW3K [/ asa]

3. Внутренняя HDTV-антенна Leaf Plus с усилением

[asa] B006GQIIEM [/ asa]

Наружная ТВ-антенна для дома на колесах

1.RCA ANT751R Наружная антенна

[asa] B0024R4B5C [/ asa]

2. Антенна Winegard FreeVision

[asa] B003L76BJS [/ asa]

Добавить / заменить существующую телевизионную антенну

Если у вас уже установлено оборудование RV TV, но вы недовольны мощностью сигнала, эти устройства настоятельно рекомендуются многими энтузиастами RV TV.

3. Winegard RV-WING Бустерная ТВ-антенна Wingman UHF — обычно добавляется к существующей антенне Winegard, которая ранее была установлена ​​на RV.

[asa] B001U2DPUE [/ asa]

4. JACK Антенна цифрового телевидения — также может быть приобретена с полным комплектом для новой установки.

[asa] B003FO2O1G [/ asa]

Мы использовали как внешние, так и внутренние антенны, и в среднем трудно сказать, какая из них лучше. Для каждого из них необходимо учитывать такие аспекты, как переносимость, обслуживание и установка. Мы все видели большие антенны, установленные на крышах домов на колесах, и некоторые, кажется, сохраняют более низкий профиль. В зависимости от ваших предпочтений любой из них может работать в соответствии с вашими потребностями.Выбирайте с умом и наслаждайтесь бесплатным телевидением с антенны RV TV!

Получите бесплатное ТВ с DIY HDTV-антенной за 5 долларов

Получите бесплатное телевидение с антенной HDTV, сделанной своими руками за 5 долларов

Нравится ли вам бесплатное телевидение? Все любят бесплатное, и вы можете получить бесплатное телевидение с этой DIY HDTV-антенной за 5 долларов. Антенны в магазине могут стоить более ста долларов, но вы можете сэкономить много денег, сделав одну самостоятельно. Кабельное или спутниковое телевидение стоит более 100 долларов в месяц, поэтому построить антенну, чтобы сэкономить деньги, — это великолепно.Вот что вам нужно, чтобы это произошло.

Необходимых элементов:

• Картон или толстый пенопласт in
• Линейка
• Бритвенное лезвие
• Алюминиевая фольга
• Шарпи
• Ножницы
• Бумага для печати и чернила для шаблона
• Клей
• Антенный кабель

Инструкции:

1- Возьмите картон или пенопласт и с помощью линейки измерьте необходимые размеры. Отметьте ручкой. Вам понадобятся две части размером 8 на 11 дюймов и две части размером 8 на 8 дюймов.Используйте лезвие бритвы, чтобы правильно вырезать эти формы.

2- Далее вам понадобится алюминиевая фольга, потому что из нее получаются ваши антенны! Воспользуйтесь шаблоном антенны, найденным в Интернете, и распечатайте его. Затем вырежьте шаблон, и вы готовы делать свои антенны.

3- Поместите шаблон поверх алюминиевой фольги и аккуратно обведите его маркером. Затем вырежьте его ножницами. Сделайте этот шаг дважды, потому что для правильного выполнения этого проекта вам понадобятся две антенны.

4– Затем возьмите кусок размером 8 на 11 дюймов и с помощью линейки найдите точную середину длинной стороны.Сделайте отметки с обеих сторон и проведите линию между двумя отметками. Затем возьмите жидкий клей и проведите по этой линии. Осторожно поместите одну антенну из фольги на клей и приклейте остальные части антенны.

5- Вам нужно выполнить шаг 4 второй раз для второй фольгированной антенны.

6- Теперь вам нужен антенный кабель. Одну сторону нужно оставить в покое, а другую — обнажить. Прикрепите зачищенную сторону к нижней части одной из плат антенн. Вы можете даже нанести туда немного горячего клея, чтобы он оставался на месте должным образом.

7- Повторите шаг шесть на второй антенной плате.

8- Установите эти доски под углом 45 градусов с присоединенным кабелем. Нанесите полоску клея по краям с обеих сторон доски и поместите свою доску размером 8 x 8 дюймов на эту полоску клея.

9- Удерживать и дать высохнуть. Затем выполните этот шаг для следующей доски размером 8 x 8 дюймов. Теперь ваша антенна готова к использованию!

Сегодня многие телевизоры являются цифровыми, поэтому вам понадобится преобразователь. Итак, подключите правильный конец кабеля антенны, который подключен к вашим антеннам, к задней части преобразователя.Подключите конвертер к телевизору и выполните сканирование, чтобы узнать, сколько каналов можно найти. Их может быть пять, или вы можете найти от 40 до 50 каналов. За антенну за 5 долларов ее невозможно превзойти! А теперь можете попрощаться со счетом за кабельное телевидение.

Установка блока цифро-аналогового преобразователя

(для просмотра аналогового и цифрового вещания)

Аналоговые телевизоры могут принимать сигналы цифрового телевидения (DTV) с помощью «блока цифро-аналогового преобразователя», который можно приобрести в розничных магазинах.Если вы хотите смотреть эфирные программы с помощью антенны (например, «кроличьи уши» на телевизоре или антенны на крыше) со станций, которые вещают в цифровом формате (например, станции с полной мощностью), станции и , которые аналоговое вещание (например, маломощные станции класса А или ТВ-переводчики) следует выбрать один из следующих вариантов:

Вариант 1. Приобретите конвертер с возможностью «сквозного аналогового подключения» и установите его, используя наше «Базовое руководство по настройке».

или;

Вариант 2: приобретите любой конвертер и используйте любую из следующих настроек.

Настройка №1: Ваш телевизор имеет порты «Аудио / Видео» (A / V In):

Принадлежности: Вам понадобится аналоговый телевизор, антенна, которую вы использовали (в помещении или на улице), и коаксиальный провод, который в настоящее время соединяет вашу антенну с телевизором (как показано на рисунке справа). Ваш новый конвертер будет поставляться со вторым коаксиальным проводом, набором аудио / видео кабелей (три провода с красными, белыми и желтыми вилками) и пультом дистанционного управления. Если у вас их еще нет, вам также необходимо приобрести третий коаксиальный провод и двухполосный разветвитель.Перед тем, как начать, вы должны отключить телевизор.

Шаг Отсоедините коаксиальный антенный провод (провод №1) от порта «Antenna In (RF)» телевизора.
Step Подключите провод №1 к порту «In» на 2-полосном разветвителе. Шаг. Используя второй коаксиальный провод (провод №2), вставьте один конец в один из портов «Out» на 2-полосном разветвителе. Другой конец кабеля вставьте в порт «Antenna In (RF)» на телевизоре. Шаг Используя третий коаксиальный провод (провод №3), вставьте один конец в другой порт «Out» на 2-полосном разветвителе. Подключите другой конец к порту «Antenna In (RF)» на конвертере.
Шаг Используя набор аудио / видео кабелей, подключите один конец кабелей к портам «A / V Out» на блоке преобразователя. Подберите цвета вилок к цветам портов, чтобы красный переходил в красный, белый в белый и желтый в желтый.Таким же образом подключите другой конец кабеля к разъему «A / V In» на телевизоре. Если на вашем телевизоре нет красного порта, оставьте этот кабель отключенным с обоих концов.
Step Подключите кабели питания конвертера и телевизора к розетке и включите телевизор и конвертер. Для просмотра цифровых трансляций установите на телевизоре режим «Видеовход». Используя пульт дистанционного управления, поставляемый с конвертером, следуйте экранным инструкциям по настройке, чтобы найти доступные каналы DTV, и начните пользоваться преимуществами цифрового телевидения! Вы сможете получить доступ ко всем доступным цифровым трансляциям через конвертер. и его дистанционное управление.Чтобы смотреть аналоговые передачи, установите телевизор в режим «TV In». Вы сможете получить доступ ко всем доступным аналоговым трансляциям с помощью пульта дистанционного управления телевизора.

Настройка №2: Ваш телевизор имеет только порт «Antenna In»:

Принадлежности: Вам понадобится аналоговый телевизор, антенна, которую вы использовали (внутри или снаружи), и коаксиальный провод, который в настоящее время соединяет вашу антенну с телевизором (как показано на рисунке справа). Ваш новый конвертер будет оснащен вторым коаксиальным проводом и пультом дистанционного управления.Если у вас их еще нет, вам также необходимо приобрести три дополнительных коаксиальных провода (всего пять), двухполосный разветвитель и переключатель A / B. Перед тем, как начать, вы должны отключить телевизор.

• Если ваш конвертерный блок включает «универсальный пульт дистанционного управления» или у вас уже есть собственный универсальный пульт дистанционного управления, следуйте инструкциям, прилагаемым к конвертеру, чтобы запрограммировать пульт для работы как с телевизором, так и с конвертерным блоком.
• Инструкции по подключению конвертера к другим компонентам, таким как видеомагнитофон или DVD-плеер, см. На сайте www.fcc.gov/digital-television или свяжитесь с FCC, позвонив по телефону 1-888-CALL-FCC (1-888-225-5322) или 1-888-TELL-FCC (1-888-835-5322) TTY.

Распечатка

Руководство по настройке блока цифро-аналогового преобразователя

(для просмотра аналогового и цифрового вещания) (pdf)

Создайте свою простую телевизионную антенну

Прием сигналов с местного на региональный

Компромиссная конструкция широкополосной антенны

Вещание телевидения в Северной Америке занимает три радиостанции. диапазоны частот: УКВ низкие от 54 до 88 (каналы 2-6), VHF high от 174 до 216 МГц (каналы 7-13), и УВЧ от 470 до 698 МГц (каналы 14-51, каналы 52-69 или 698-806 МГц остались в ограниченном использовании некоторыми станциями малой мощности).Диапазон от 54 до 698 МГц охватывает от три и четыре октавы. Любая общая «телевизионная антенна», даже огромная логопериодический пучок, будет компромиссом.

До перехода на цифровые технологии телеканал был просто числовое обозначение его широкого диапазона частот 6 МГц. Сигнал цифрового вещания — это поток данных, который включает метаданные, такие как номер виртуального канала или другая идентификация.

WLFI, местный телеканал, где я живу, вещает на 18 канале УВЧ с 1957 года до перехода к цифровым технологиям в июне 2009 года.Люди привыкли быть «18 каналом». Сейчас он вещает на частотах 198-204 МГц, физический канал 11, но он идентифицируется как канал 18. «ВЛФИ, ТВ-18»

Новая маломощная станция WPBI начал вещание в конце 2016 года, как на физическом, так и на виртуальном канале 16, на частотах 482–488 МГц.

Создание антенны для 11-го канала УКВ и канал UHF 16

Антенна Грей-Ховермана с одним отсеком определенно компромисс, размер торговли против производительность для получения небольшого размера, который можно легко использоваться в помещении или на чердаке.На нескольких веб-страницах есть планы SBGH, хорошим примером является здесь.

Это сработало так хорошо, как и можно было ожидать от такой компромисс. Я живу в каменном доме со стальной арматурой, это эффективный щит, не пропускающий радиосигналы. Раздвижная стеклянная дверь на мой балкон смотрит в сторону около 20 °, поместив оба передатчика около 90 ° справа и защищен зданием. Антенне SBGH пришлось сидеть на балконе, чтобы принимать две станции, где он в основном улавливает сигналы разбросаны из близлежащих зданий.

Затем я построил пару сложенных диполей размером две центральные частоты 201 и 485 МГц. Я использовал тот же изолированный домашний провод №12, что и раньше. для SBGH.

Одиночный свернутый диполь имеет импеданс около 300 Ом. Что касается двух из них, я надеялся, что сопротивление изменится. быть достаточно близким к 300 Ом на каждом диполе резонансная частота. Я использовал балун 300 Ом: 75 Ом в точке питания, подключение к отрезку RG-59 с F-соединителями.

Антенна Single Bay Grey Hoverman (или SBGH).

Двойная сложенная дипольная телевизионная антенна.

Я использовал 1-дюймовую трубу из ПВХ для каркаса, просверлив, а затем привинтив в небольших шурупах для листового металла, которые служат точкой питания и торцевые опоры диполя.

Длина волны в метрах делится на 300, деленную на частоту в МГц:

λ _м = 300 / f _МГц

Северная
Американская
телевидение
частот

Диполь — это λ / 2, и я использовал 95% этого, чтобы учесть для диэлектрического эффекта воздуха плюс изоляция.Плюс ближайшая труба из ПВХ, плюс любые другие приближения может быть уместным в этом грубом дизайне. Это соответствует длине диполя 70,9 и 29,4 см. для североамериканских каналов 11 и 16.

Результат?

Мой двойной сложенный диполь превзошел Одноблочная антенна Грея-Ховермана. Учитывая полный прием цифрового ТВ-сигнала, Я не могу провести сколько-нибудь значимое сравнение. Но, сидя на том же месте на столе у ​​окна, он принимает обе станции, то есть три цифровых канала с каждого.

Я проверил импеданс в зависимости от частоты? Измеряли и сравнивали уровни принимаемого сигнала? Нет.

Пара свернутых диполей принимает обе станции, а конструкция Single-Bay Grey-Hoverman — нет.

На страницу радио KC9RG Другие технические проекты

---

Размер области просмотра: ×
Протокол: HTTP / 1.1
Крипто: TLSv1.2 / ECDHE-ECDSA-AES256-GCM-SHA384

© автор: Боб Кромвель Февраль 2021 г.Создано с vim и ImageMagick, размещен на FreeBSD с Nginx.
Как партнер Amazon, я зарабатываю на соответствующих покупках.
Связаться | Политика конфиденциальности | Пароль root

.

No related posts.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.
