Каркасные дома быстро стали популярными не только в нашей стране. Они возводятся в короткие сроки, не требуют огромных денежных затрат, обладают хорошими эксплуатационными характеристиками, экологически безопасны.
Если вы загорелись идеей строительства собственного дома, то эта статья специально для вас. Мы подготовили пошаговую инструкцию как строить каркасный дом своими руками.
Понятно, что перед началом строительства надо купить готовый проект постройки, или сделать его самостоятельно, после чего согласовать с органами местного самоуправления. Мы же будем считать, что все дела уже сделаны – согласование, выбор участка строительства, его исследование и т.д.
Итак, строим каркасный дом своими руками!
Фундамент может быть любого типа: столбчатый, свайно-винтовой, ленточный и т.д.
В этой статье рассмотрим процесс строительства каркасного дома со свайно-винтовым фундаментом.
Свайно-винтовой фундамент
Этот тип фундамента чаще возводят там, где рыхлая земля или «гуляющий» грунт.
К достоинствам свайно-винтового фундамента можно отнести:
Недостаток свайно-винтового фундамента – невозможность обустройства подвального помещения.
Сколько свай нужно и как правильно провести расчеты?
Свои должны быть ровными, с правильной формой лопастей.
Выбор делайте из таблиц ниже.
| Винтовая свая (диаметр трубы) | Шаг установки | Применение |
| 219 | 3-10 | Дома, пирсы, ангары |
| 159 | 2-5 | Аналогично |
| 133 | 2-5 | Аналогично |
| 108 | 2-5 | Тяжелые ворота, пирсы, ангары, дома, заборы |
| 89 | 2-4 | Можно использовать в качестве дополнительных свай, для домов, хозблоков |
| 76 | 1-3 | Легкие постройки, террасы, указатели, знаки дорожного движения |
| 59 | 0. 5-2 | Аналогично |
Примечание: Если почва участка глинистая, то работы проводите в хорошую погоду Сверление земли осуществляйте под прямым углом
Самостоятельная установка свай
Если требуется установка свай большого диаметра, придется прибегнуть к помощи спецтехники. В другом случае можно обойтись без нее. При этом выставить одинаковый уровень будет проще.
Перед тем, как завинтить сваи, надо разметить и подготовить участок. Поверхность под фундамент должна быть ровной, чтобы проще было выставлять сваи по уровню.
После этого очерчивается периметр, по углам устанавливаются пруты арматуры, длиной не более полуметра. Между ними натягивается веревка или шпагат, для определения точности разметки.
Следующий шаг – установка свай по углам на глубину не менее полуметра (она зависит от типа грунта). Работу лучше делать вдвоем. Один человек будет завинчивать сваю, второй – удерживать столб в вертикальном положении.
После того, как работа сделана, надо продолжить разметку участка между сваями, после чего повторить процесс. Шаг между сваями – 0,7-1,2 метра.
Финишный этап – подрезка свай до требуемого уровня, последующее бетонирование стволов и монтаж оголовков на них.
Обвязка делается из брусьев 150 на 150 мм, 200 на 200 мм, 200 на 250 мм.
Перед укладкой брусьев, верхушки свай надо промазать мастикой и положить на них два слоя рубероида. Они будут служить гидроизоляцией. Сами брусья обрабатываются антисептиком.
Бруски устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.
Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.
Поверх обвязки необходимо уложить доску.
Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.
Для лаг используется брус 150 на 100 мм. Шаг – 60 сантиметров.
Лаги при помощи металлических уголков крепятся к обвязке. На них гвоздями крепятся доски.
Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.
Для каркаса подойдет доска 100, 150 и 200 мм на 50 мм.
Сначала монтируются угловые стойки. Они фиксируются при помощи усиленных стальных уголков.
Далее идет монтаж всех остальных стоек. Для этой цели также подойдут уголки. На все стойки устанавливаются укосины. Они будут препятствовать расшатыванию.
Брус верхней обвязки
В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками.
Уголки фиксируются саморезами.
Чтобы придать конструкции прочность, делается монтаж диагональных укосов.
Монтаж потолочных балок
Монтаж делается тремя способами:
Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.
Монтаж крыши – процесс трудоемкий, поэтому мы вынесли его описание в отдельную статью «Крыша каркасного дома своими руками».
Для этой цели можно использовать сайдинг, имитатор бруса, камня или любой другой материал, предназначенный для этого. Порядок выполнения следующий:
Утепление домаПосле окончания внешней отделки, необходимо утеплить все части дома – кровлю, перекрытия, пол, фасады. Утеплитель укладывается в ячейки между брусками.
Поверх крепят пароизоляционную пленку.
Дом готов! Осталось дело за малым — сделать внутреннюю отделку.
Здесь вам никто не советчик и вы вправе делать ее такой, какой вам заблагорассудится.
В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.
В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.
youtube.com/embed/XFXYkos4msI?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»/>
youtube.com/embed/AprNVQcfD_w?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»/>
Сегодня многие люди интересуются возможностью самостоятельной постройки домов. Зачем строить дом своими руками? Во-первых, это обойдется не так недорого, а во-вторых, редкие компании смогут построить дом «как для себя». В этой ситуации вам придет на помощь технология строительства щитового дома. Такой дом требует минимум средств, усилий и времени. Среди основных преимуществ можно выделить низкую стоимость, возможность ведения работ даже в зимнюю пору, экологичность, высокие показатели энергосбережения, возможность архитектурной выразительности, сжатые сроки строительства, высокие эксплуатационные показатели, пожаробезопасность, а также возведение дома без строительной техники.
Оглавление:
Щитовое строительство представляет собой сооружение домов из плоских компонентов с проведением укрепляющей отделки. К примеру, в Канаде люди лично принимают участие в строительстве собственного дома. Это происходит следующим образом: семья нанимает специалиста, который контролирует все этапы работы и руководит строительством. Все операции по строительству выполняются будущими домовладельцами. Население этой страны живет оседлой жизнью, поэтому в процессе строительства они стараются передать своему дому «частичку души».
Правильная технология строительства щитовых домов способна сильно облегчить работу и минимизировать требования к количеству и квалификации строителей.
Вы можете прибегнуть к помощи компаний профессионалов, но сейчас довольно сложно найти фирму, которая вела бы свою деятельность более 50 лет. Если вы решили построить щитовой дом своими руками, необходимо четко следовать всем этапам и технологиям строительства.
Первое, что вам потребуется — проектирование. Данную работу вы можете совершить самостоятельно или доверить её архитекторам. Вы с легкостью сможете справится с этим заданием, если научитесь владеть архитектурными программами. Наиболее популярной бесплатной программой является «Google SketchUp».
Для этого процесса лучше задействовать всех членов семьи, чтобы дом получился максимально комфортным и удобным для всех. Переделывать проект после строительства крайне сложно, цена строительства щитового дома после изменения проекта — высокая, поэтому лучше решить эти вопросы в начале.
Заранее подумайте о соседних домах, чтобы ваш дом гармонично вписывался в окружающий мир. Определитесь с этажами и размерами участка.
Обязательно продумайте все системы электроснабжения, вентиляции, водоснабжения, канализации и отопления. От этих факторов также будет зависеть размер и количество комнат. К примеру, вам может понадобиться отдельное помещение для котельной. Возможно вам понадобятся санитарные системы http://www.ecosan.ru/
Когда будете выбирать место для постройки сооружения, обязательно учитывайте структуру грунта, пути сообщения и уровень грунтовых вод. Щитовые дома имеют преимущество в том, что при строительстве можно использовать и слабые грунты (илистые, присадочные).
Как правило, проекты щитовых домов рассчитаны на ровную площадку. Но редко случается, что участки полностью соответствуют всем параметрам. Вы можете привязать проект к особенностям местности и, не меняя ландшафт, изменить поземную и цокольную часть дома. Или можно изменить рельеф местности путем создания площадки или террасирования.
Перед началом строительства щитового дома своими руками вам нужно обзавестись всеми необходимыми материалами и инструментами.
Четко определите, сколько материала, и в каких пропорциях потребуется на кровлю, фундамент, возведение стен и на каждый последующий этап строительства.
Перечислим основные инструменты для эффективного и не слишком утомительного труда. Вам потребуются: дисковая пила, электрический лобзик, обычный или лазерный уровень, металлический угольник, молоток на 500 грамм и на 1 килограмм, большие клещи, шуруповерт с двумя аккумуляторами по 19В, ручная ножовка, гвоздодер, рулетка на 3 и 7 метров, топор средний и маленький легкий. Вы можете приобрести специальные книги, которые помогут вам без проблем справиться с выбором инструментов и всеми этапами строительства самостоятельно.
Щитовая технология строительства домов заключается в том, что вначале необходимо собрать первичные конструкции. Как правило, это делается в специальных цехах. В столярной мастерской нарезается основа для рам необходимой длины, после этого ее закрепляют скобами, шурупами или гвоздями.
Основой для рамы служит верхняя и нижняя горизонтальные части. Между ними устанавливают вертикальные подпорки таким образом, чтобы они были на дистанции 62,5 или 81,5 сантиметров друг от друга. Получается, что таким образом можно выстроить стены любой длины. Проемы для окон и дверей можно определить в любом месте. Планирование щитового дома вообще не зависит от промежутка между вертикальными подпорками рамы.
Рама из дерева будет принимать на себя все вертикальные нагрузки конструкций, которые могут возникнуть из-за собственного веса и связанных поперечных нагрузок. Если вы хотите защитить стены от воздействия ветра, стоит посмотреть видео о строительстве щитового дома и усилить обшивку конструкции. Эту задачу может выполнить отделывание рамы по всей площади. При этом вы можете задействовать фанеру, плиту со специальным направлением стружки или древесностружечную плиту. Таким образом, внешняя отделка стен будет не только прочной, но и защищенной от внешних воздействий.
Поскольку конструкции щитовых домов являются довольно легкими, можно использовать не очень глубокий фундамент. Можно воспользоваться фундаментом в виде монолитной плиты или ленточным. Для начала нужно вырыть траншею необходимого размера на глубину около 2 метров. Уровень глубины может зависеть от климатических условий.
После выравнивания траншеи необходимо установить опалубку, которая делается из обрезных досок согласно ширине траншеи, высота же должна быть минимум на сорок сантиметров выше верхней кромки траншеи. Чтобы приготовить опалубку, вам понадобится обрезная доска 1 или 3 сорта длиной в 3,4-6 метров и толщиной в 20-25 миллиметров, гвозди в 70-80 миллиметров и брусок сечением 50х50 миллиметров.
Когда все будет готово, на дно траншеи необходимо положить кирпич, битый шифер, камни и т.д. При этом толщина слоя не должна быть больше 1/3 глубины траншеи. Затем поверхность засыпается слоем песка около 20 сантиметров и все это поливается водой.
Когда вода сойдет, необходимо снова засыпать песок и полить все водой.
Такую процедуру можно выполнять около 3-5 раз. Это будет зависеть от того, как будет убираться песок. Если его уровень практически не меняется, это значит, что все пространства заполнены, поэтому можно приступать к изготовлению каркаса. Для этого можно задействовать арматуру, швеллер, трубы, уголок и т.д. Чтобы приготовить раствор фундамента, потребуются следующие компоненты: мелкий гравий, вода, цемент М-500 и песок.
Если вы хотите приготовить бетонный раствор, вам понадобится бетономешалка. Идеальные пропорции компонентов будут такими: песок — 75 килограмм, цемент — 25 килограмм, гравий — 125 килограмм, вода — 12-13 литров. Если миксер бетономешалки рассчитан на меньший объем, вы можете провести перерасчет компонентов. Приготовленная смесь заливается в траншею и утрамбовывается. Старайтесь грамотно рассчитывать пропорции состава, чтобы не выкидывать лишние деньги на ветер.
После создания фундамента можно приступать к сооружению стен каркасного дома и к возведению постройки.
В первую очередь необходимо сделать изоляционную подложку из рубероида. Этот материал самый простой и недорогой. Рубероид аккуратно укладывается между поверхностями фундамента из закладного бруса. После выполнения работы по гидроизоляции фундамента можно приступать к закладке основания стен.
В месте будущего крепления просверливается отверстие, после чего в местах соединения бруса вбивается штырь из сухой древесины, который называется нагель. Это делается для жесткости соединения бруса. Необходимо сделать так, чтобы нагель вошел в нужное отверстие с натягом. Подобное соединение можно использовать в качестве углового или для переруба стены.
Основание для каркаса строиться по высоте, которая должна равняться высоте двух брусьев. По технологии строительства каркасно-щитового дома после укладки закладных брусьев, необходимо в верхнем брусе проделать пропил примерно в половину бруса. Помните, что ширина выборки должна равняться ширине бруса, определенного для стоек. При этом учитывайте, что количество посадочных мест должно равняться количеству стоек.
Затем стойки, напиленные по размеру надлежащей высоты, вставляются в отверстия и закрепляются наклонной подпоркой — кронштейн, который соединяет два узла каркаса. Когда установка всех стоек завершится, необходимо закрепить верхний брус с заранее выпиленными отверстиями. Далее в пазы вставляются верхние концы стоек.
Учтите, что расстояние между пазами должно равняться дистанции отверстий, сделанных на нижнем (закладном) брусе. Обязательно проверьте отсутствие наклона и перекоса, задействовав строительный уровень и отвес. После этого при помощи укосин крепятся стойки, а временные укосины убираются из досок.
Далее необходимо закрепить продольные перемычки из бруса по такому же методу — отверстие в отверстие, но собирая их между собой путем простых строительных гвоздей длиной не менее 100 миллиметров. Только после этих действий можно приступать к обшивке внешней стены, не заколачивая проемы окон и дверей.
Для щитовых домов предусмотрено несколько вариантов внешней отделки стен.
Можно купить металлический или виниловый сайдинг. Виниловый сайдинг не будет быстро нагреваться на солнце, а металлический можно покрыть антикоррозионным защитным слоем. В последнее время щитовые дома часто отделывают блок-хаусом. Стены из этого материала выглядят как оцилиндрованное бревно и не продуваются.
За счет замкового соединения, будет очень легко проделать монтаж данного материала. После завершения установки панели покрываются защищающим составом от возгорания, благодаря которому служба материала будет более длительной. Можно использовать панели, имитирующие брус. Как правило, они производятся из качественной, хорошо высушенной древесины.
В процессе строительства каркасно-щитового дома вы можете задействовать декоративную штукатурку, которая отличается повышенным сроком службы. Используя декоративное покрытие, можно добиться самых разнообразных результатов, даже имитации каменных стен. Еще один способ отделки — искусственный камень.
Не стоит забывать и о вагонке, наиболее доступном и простом варианте для отделки щитовых домов.
Но она подвержена влажности, поэтому через некоторое время необходимо будет делать перетяжку. Вы можете использовать комбинацию из различных видов отделок, что будет смотреться очень красиво. Несмотря на вид, любая внешняя отделка будет требовать ухода и обновления защитного покрытия с определенной периодичностью.
При соединении наружной обшивки необходимо быть предельно аккуратным, чтобы впоследствии не пришлось переделывать все заново. Для этого закрепление листов начинается с угла и продолжается по кругу. После этого можно постелить чистовой пол и вставить окна и двери.
Для утепления стен используются различные материалы. Можно использовать котельный шлак, минеральную вату, керамзит или пенопласт. Наиболее качественными утеплительными материалами являются минеральная вата и пенопласт. Шлак и керамзит используются при зимней температуре не ниже 20°С. Перед утеплением стен укладывают гидроизоляционный слой, который размещается между утеплительным материалом и наружной стеной.
Вы можете использовать пленку, но лучше всего согласно технологии строительства щитовых домов взять пергаментную бумагу. Ее следует раскроить на полосы нужных размеров, закрепить к стене, воспользовавшись рейками, и зафиксировать «лист на лист», чтобы не было никаких просветов. Если вы выберете для утепления минеральную вату, работа будет идти очень быстро и качественно.
Минеральная вата крепится к стенам сооружения при помощи брусков сечением 15х20 сантиметров. При этом желательно набивать бруски вертикально. На стыки плит рекомендуется набивать бруски, которые имеют большую ширину, нежели те, что крепят плиты минеральной ваты посредине.
После проведения процедуры утепления можно приступать к внутренней обшивке. Как и в случае с наружной отделкой, внутренняя также имеет массу вариантов. Вы можете отделать стены краской, гипсокартоном, гладким деревом или художественной росписью. Можно отделать стены шпунтованной доской, которая при креплении к подпоркам каркаса располагается горизонтально.
Внутренняя обшивка дома должна доходить до пологовых слег, чтобы при сооружении пола под стену не уходила доска. В этом случае при необходимости ремонта ее можно будет легко заменить. В качестве пола для щитового дома лучше подойдет деревянный настил или паркет.
Крыша щитового дома устанавливается традиционными методами. Как правило, устанавливается система стропил, затем делается обрешетка и проводится гидроизоляция, после чего укладывается кровельное покрытие. Если присутствует мансарда, необходимо установить пароизоляционный слой. Крышу также необходимо утеплить по технологии каркасно-щитовых домов.
Полный монтаж кровли включает в себя перечень работ по устройству каркаса крыши, теплоизоляции, гидроизоляции, пароизоляции, обрешетке и контробрешетке, устройстве других кровельных аксессуаров. Определяется начало кровельных работ выбором кровельного покрытия и с конфигурацией кровли. При выборе кровли обращайте внимание на назначение здания.
Если вы будете делать крышу из металлочерепицы, в этом случае обрешетка не потребуется, поскольку листы этого материала довольно грубые и твердые.
Для крепления такого вида крыши применяются шурупы-саморезы. Листы прикладываются к основанию таким образом, чтобы край листа оказывался на 40 миллиметров ниже карниза. Благодаря такой укладке будет образовываться щель, которая необходима для вентиляции. Любое кровельное покрытие имеет свои преимущества, недостатки и методы монтажа.
Установить инженерные коммуникации самостоятельно — дело довольно трудное. Обычному человеку справиться с этим будет нелегко, поэтому мы рекомендуем прибегнуть к помощи специалистов. Но если вы решили проделать это самостоятельно, для начала необходимо внимательно посмотреть видео о строительстве каркасно-щитовых домов и ознакомиться с «Правилами устройства электроустановок».
В данном обширном своде документов подробно расписаны все этапы и особенности производства электротехнических работ.
После этого необходимо обратиться в местные органы энергоснабжения и получить технические условия для подключения дома к энергосистеме района. Примерно то же самое необходимо проделывать при проведении системы отопления, водоснабжения и канализации. Все же лучше заниматься такими работами при контроле со стороны специалиста.
Таким образом, строительство щитовых домов с каждым днем становится все популярнее. Такой дом является красивым, уютным и комфортным. При этом его можно использовать круглый год, снабдив необходимыми системами защиты и утепления. Перед тем, как построить щитовой дом, внимательно изучите все инструкции. Успехов вам!
Многие начинающие застройщики, в первый раз сталкивающиеся с каркасно-щитовыми домами, уверены в том, что технология не оправдывает себя ни по затратам, ни по усилиям.
Если правильно подойти к реализации задуманного, строительство каркасно-щитового дома своими руками будет достаточно несложным процессом.
Правильное строительство основывается на следующих факторах: выверенный проект, правильно составленные чертежи, качественные строительные материалы и соблюдение всех технологий возведения конструкции. Главное преимущество каркасно-щитового строительства – застройщик получает в свое распоряжение дом, который полностью отвечает запросам, требованиям комфорта и удобства.
Щитовой дом своими руками – специальное сооружение, которое собирается из плоских многослойных каркасных щитов. За счет того, что щиты в основном производятся в заводских условиях, собираются на объекте они по типу конструктора, в итоге на процесс строительства может уйти меньше месяца.
Каркасно-щитовой с мансардой.
Каркасно-щитовой дом в Московской области является одним из актуальных предложений, а также и для других регионов нашей страны.
Также технология каркасно-щитового строительства довольно популярна во всем мире за счет простоты возведения и оперативности работы по монтажу.
Каркасно-щитовые дома своими руками являются очень надежными и способны справляться с повышенными нагрузками, поэтому они часто строятся в сейсмически нестабильных районах. Кроме того, в каркасно-щитовом доме оптимальная температура и зимой, и летом, за счет чего можно значительно сэкономить на отоплении. По типу, как будут возводить каркас щитового дома принято подразделять его на виды:
Достоинство – постройка получается более прочной и максимально устойчивой.Строительство каркасно-щитового.
Каркасно-щитовые дома в Москве и других регионах нашей страны считаются оптимальным вариантом для дачного и загородного строительства. Такая конструкция довольно быстро возводится, не требует значительных затрат на строительство и отличается повышенной прочностью.
На современном рынке представлено множество проектов, которые могут удовлетворить запросы любого покупателя.
В первую очередь необходимо посмотреть как строится каркасно-щитовой дом своими руками на фото или на видео, а потом переняв опыт строителей начать строить самому.
Еще одно преимущество – скрытая прокладка коммуникаций, за счет чего можно реализовать любые дизайнерские проекты во внешней и внутренней отделке. Среди недостатков строительства щитовой постройки выделяют:
Надо разобраться со всеми тонкостями при начале возведения каркасно-щитового дома своими руками, пошаговая инструкция поможет вникнуть в те этапы, которая она предусматривает. Начинается все с процесса подготовки участка для последующего строительства и выбора подходящего именно вам проекта.
Строительство каркасно-щитовых домов под ключ в Московской области начинается с выбора проекта и планировки будущего дома. Помните о том, что разработка проекта, в отличие от непосредственного строительства, не всегда будет доступна начинающим застройщикам. Желательно разработку проекта дома доверить профессионалам.
Схема расположения помещений.
Не хотите переплачивать – возьмите один из типовых проектов, которых достаточно в сети. Такие проекты включают все необходимые чертежи и расчеты строительства, которые помогут возвести собственный каркасно щитовой дом. Планировка каркасно-щитового дома обязательно учитывает этажность будущей постройки, наличие мансарды, террасы, балкона, выбирается тип крыши, веранды, решаются вопросы с внешней и внутренней отделкой комнат.
Фундамент под каркасно-щитовой дом в основном выбирается облегченной конструкции – свайный либо мелкозаглубленный ленточный. Свайный фундамент можно устанавливать в любое время года, однако, стоит учитывать глубину залегания водоносного слоя, тип почвы и этажность будущего дома.
Одноэтажный двухкомнатный каркасно-щитовой дом своими руками лучше всего строить на свайном фундаменте.
Фундамент из винтовых свай.
Как уже говорилось выше, существует несколько типов каркаса для будущего дома.
Если вы планируете построить каркасно-щитовой дом в Московской области недорого, желательно отдавать предпочтение каркасу именно из пиломатериалов, потому что с деревом не только проще работать, но и цена в итоге будет ниже.
На заметку
Также есть возможность купить каркасно-щитовой дом под ключ в Москве уже сделанный. Надо понимать, что цена такого сооружения будет в разы выше. Каждый человек сам выбирает между купить или построить.
Для изготовления каркаса желательно использовать доски сечением 150 на 50 мм. В основном применяют сосну, но можно использовать и другие породы дерева. Для того, чтобы конструкция стала более прочной, в некоторых местах доски крепят с помощью уголков из металла. Помните о том, что со временем металлические уголки начнут окисляться, и дерево быстрее начнет портиться.
Каркас щитовой.
Чтобы грамотно построить каркасно-щитовой дом своими руками, пошаговая инструкция предписывает производить скрепление досок с помощью гвоздей и обязательно усиливать каркас жесткими укосинами, которые идут в распор в углы каркасно-щитового дома.
Таким образом создается максимально прочный каркас.
Построить каркасно-щитовой дом своими руками довольно просто, ведь на следующем этапе строительства надо закрепить на каркасе уже готовые щиты. Щиты для каркасного строительства – это многослойный строительный пирог, который в своем составе уже имеет утеплитель и гидроизоляционный слой.
Невозможно построить каркасный щитовой дом своими руками без возведения крыши. Для конструкции потребуются доски 150 на 50. Доски укладываются в стропила в виде буквы «А» и соединяются гвоздями, на каждом пересечении досок желательно использовать соединение болтом.
Крыша щитовой постройки.
Далее выполняется обрешетка из пиломатериала меньшего размера, подойдет доска дюймовка. Сверху на обрешетку укладывается паропроницаемая мембрана, крепить его к стропильной системе лучше строительным степлером. Потом с помощью кровельных саморезов производится монтаж выбранного пользователем кровельного материала.
Предварительные отделочные работы, как с внешней, так и с внутренней стороны дома выполняются по желанию хозяина.
Использование готовых щитов позволяет не использовать штукатурку и прочие материалы для выравнивания стен. В итоге стены можно красить, обклеивать обоями, зашивать досками и использовать любые другие материалы. Напольное покрытие может выбираться в зависимости от предпочтений, выигрышно будет смотреться паркет или ламинат.
По этой технологии существует большое количество возможностей сделать качественную и недорогую постройку. Для примера возьмем дом с каркасной баней и пристройку.
Проект сборно-щитового.
Каркасно-щитовой дом с баней своими руками – идеальный вариант для дачного участка. В основном строительство бани включает в себя те же самые этапы, что и при строительстве каркасно-щитового дома. Что касается плюсов конструкции, то к ним можно отнести быструю скорость строительства, отсутствие необходимости в переходе после бани по улице, экономию на дровах при отоплении помещения.
Каркасно-щитовая пристройка к дому своими руками строится по аналогичному принципу.
За счет того, что пристройка имеет небольшой вес, можно обойтись без монолитного фундамента. Внешний вид пристройки будет зависеть от целей, для которых вы планируете использовать помещение. Так, к примеру, если в пристройке будет храниться различный садовый инвентарь и прочие инструменты, можно обойтись без окон.
Каркасно-щитовое строительство – наиболее оптимальный вариант для застройщиков, которые ранее не имели дела с каркасниками. За счет того, что используются готовые панели, выполненные в виде многослойного пирога, не нужно беспокоиться об утеплении каркасно-щитового дома своими руками и гидроизоляции.
Примеры постройки каркасно-щитовых домов своими руками на видео помогут досконально разобраться во всех процессах строительства и избежать грубых ошибок, которые могут привести к непригодности постройки.
Можно много читать о канадской и финской технологиях домостроения, но так и не разобраться во всех нюансах. Чтобы закрепить теоретические знания, посмотрите, как построить каркасный дом своими руками, в видео, снятых строителями и владельцами каркасников. Такие видеоролики невозможно подделать, поэтому все действия, советы и отзывы в них реальны. В этой подборке вы найдете видео-уроки, которые помогут изучить принцип каркасного строительства от фундамента до кровли.
Для каркасного дома нет необходимости тратить деньги и время на мощный фундамент, так как он в два-три раза легче блочного, кирпичного или монолитно-бетонного. Выбор зависит типа грунта на участке, ландшафтных особенностей, наличия подвала, технологии каркасного строительства.
Возможны варианты фундамента:
Окончательно определиться можно только после утверждения проекта. Полезные советы в этом видео помогут выбрать фундамент для дома.
Чаще всего для каркасных домов выбирают мелкозаглубленный ленточный фундамент. В этом видеоролике вы познакомитесь с технологией его монтажа.
Компании, ведущие строительство каркасных домов, как правило, включают в стоимость свайный фундамент. Его весомый плюс в скорости и простоте монтажа. Но стоит ли спешить и отказываться от привычного бетона? Внимательно изучите преимущества и недостатки этого современного метода, прежде чем подписывать договор.
Строительство дома начинается с нижней обвязки – конструкции из досок или бруса, закрепленной на фундаменте. Задача обвязки – зафиксировать каркас на фундаменте и стать опорой дома.
Как правильно сделать обвязку из досок на столбчатом фундаменте, рассказано поэтапно в видео. Вариант подойдет для небольшого дачного домика.
Для более серьезных строений лучше делать обвязку из бруса. В следующем ролике рассмотрена технология монтажа для свай.
Если строительство дома из боков начинают со стен, в каркасном домостроении первым делают пол. Конструкция пола включает гидроизоляцию, ветрозащиту, утеплитель, пароизоляцию.
Состав и материалы для «пирога» выбирают с учетом фундамента, климатической зоны, финишного напольного покрытия. В этом видео уроке – подробные инструкции по монтажу пола в каркасном строении.
Каркасный дом – общее понятие, в которое входит несколько похожих, но существенно различающихся технологий. Изучите все, чтобы сравнить и выбрать оптимальную для себя.

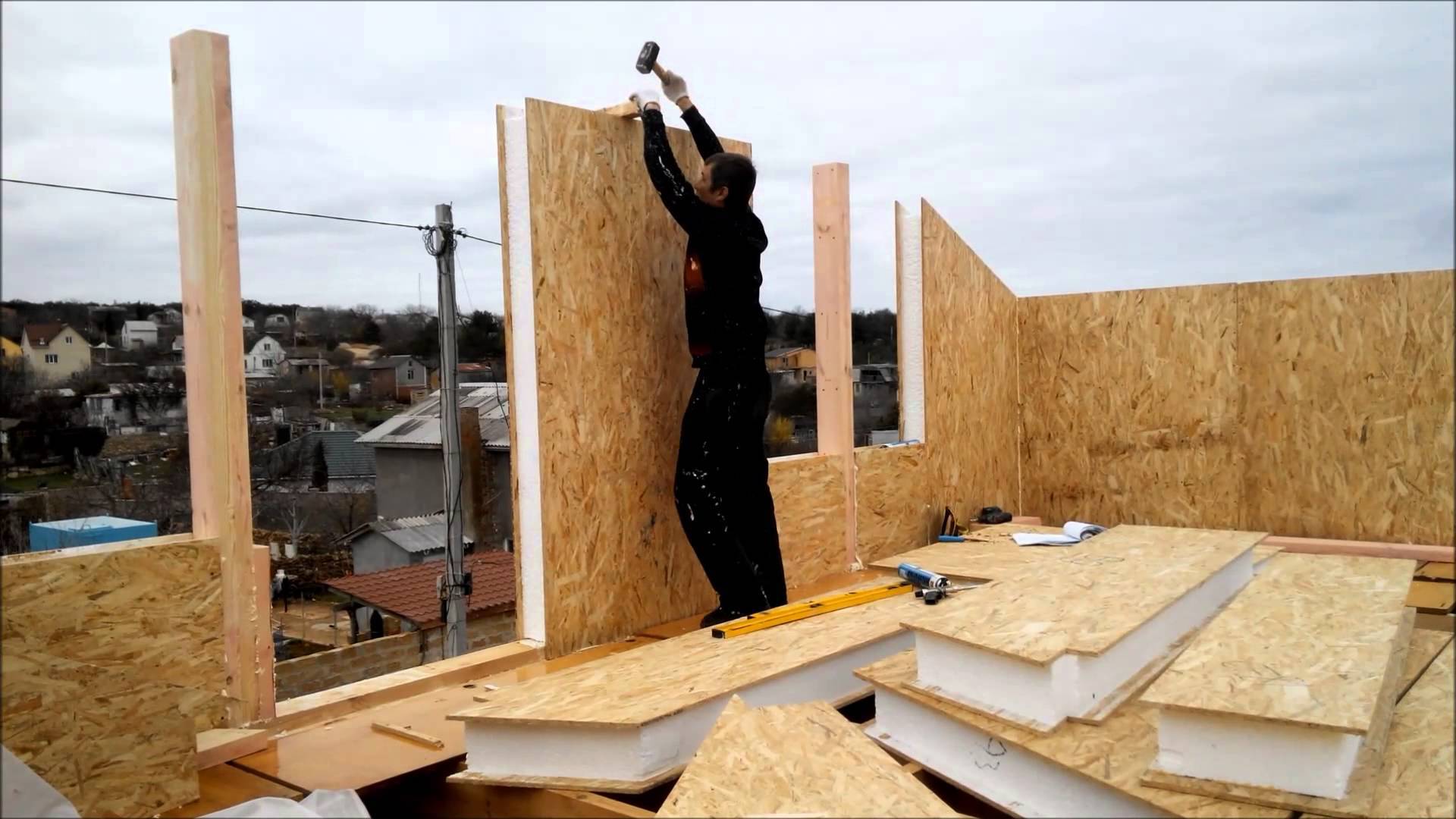

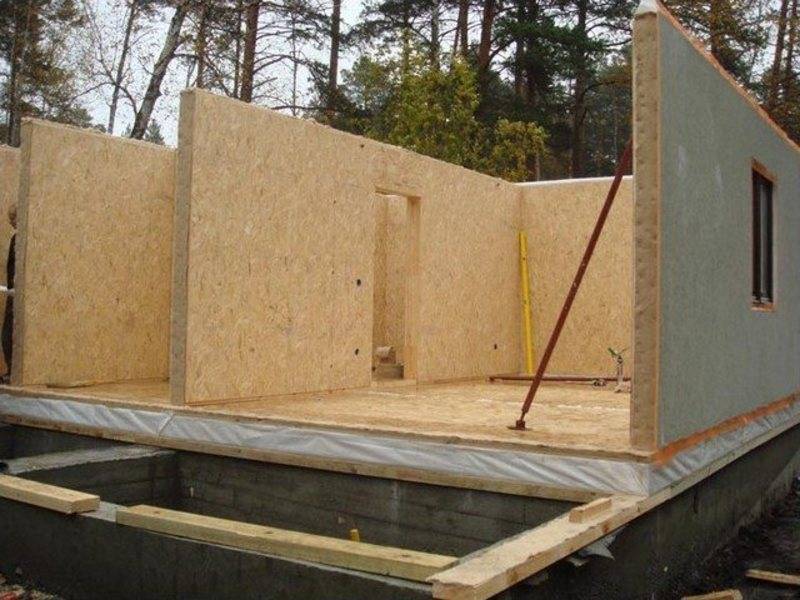

Самая быстрая технология возведения жилого дома основана на производстве отдельных элементов на заводе и последующей сборке строения на участке. Бригада профессионалов справляется с такой работой за несколько дней. Своими руками собрать дом-конструктор тоже можно, строго соблюдая инструкцию производителя.
В этом видео о строительстве каркасных домов из СИП-панелей вы увидите все шаги сборки всего лишь за несколько минут.
Владельцы участков с опаской относятся к SIP-панелям, считая такие дома недолговечными. Причина сомнений – слишком быстрое возведение и низкая цена. Однако практика показывает, что при грамотном подходе такие строения служат не меньше любых деревянных, а жить в них комфортно и безопасно. Посмотрите видео-отзыв мужчины, который прожил в доме из СИП почти два года.

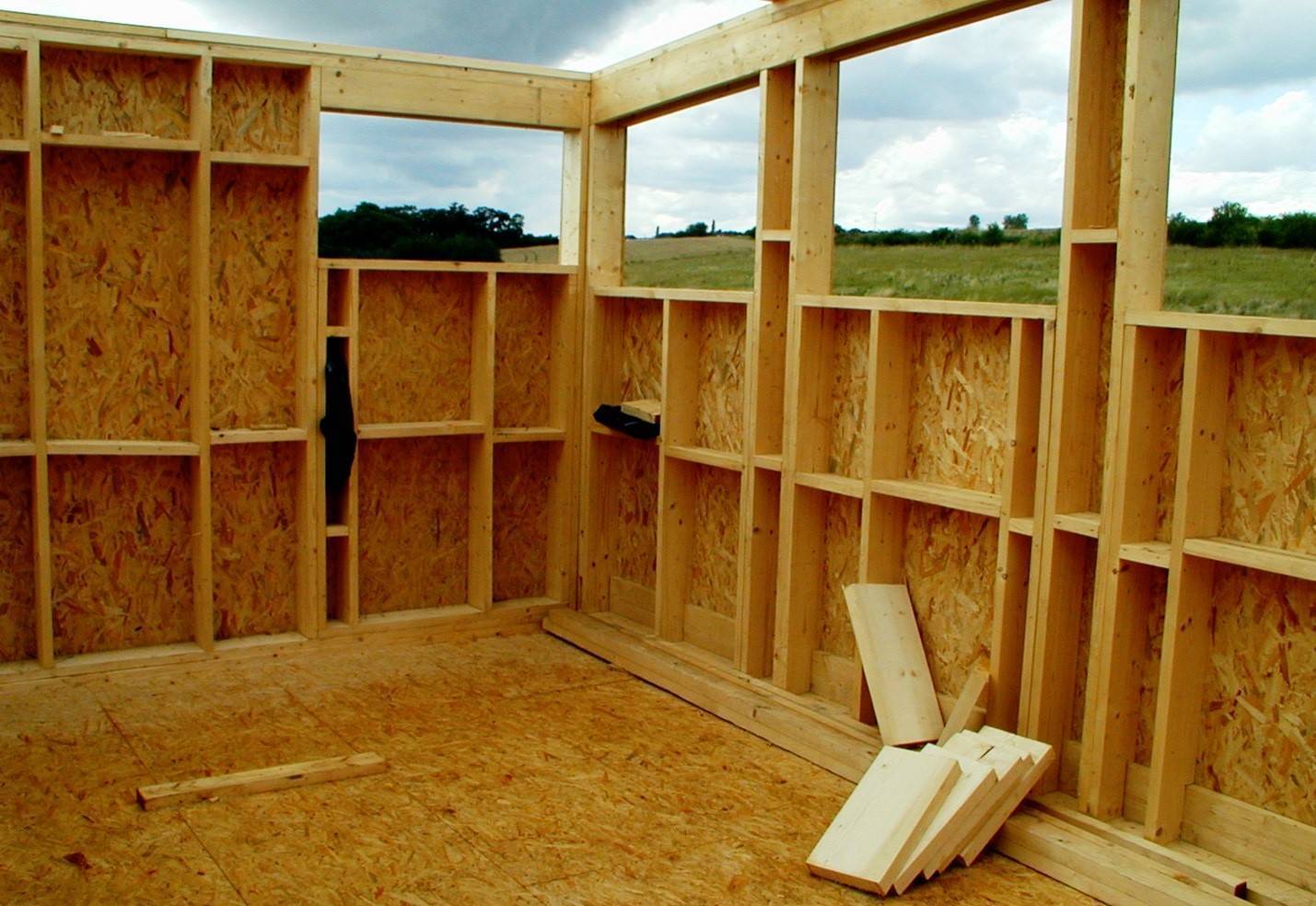

Каркасно-рамочные дома собирают непосредственно на стройплощадке.
Сначала возводят каркас, потом делают обшивку, утепление и финишную отделку стен и фасада. Пошаговая инструкция в видео раскрывает все секреты сборки такого каркаса за несколько минут.
Ниже детально показана сборка стен с ригелем по финской технологии.
А еще есть скандинавский метод возведения каркаса дома.
youtube.com/embed/Dmp-vskiHOw» frameborder=»0″ allowfullscreen=»allowfullscreen»/>Более подробно об устройстве стен каркасника рассказано в следующем видео-уроке, это видео затрагивает также утепление пола.
Следующий этап утепления каркасного дома – потолок. Здесь, как правило, используют те же теплоизоляционные материалы, что и для стен. Обязательно делать пароизолцию, ветрозащиту и гидрозоляцию – для этого есть удобные в монтаже мембраны. Практичнее выбирать материалы, решающие одновременно несколько задач.
Смотрите инструкцию по утеплению потолка, снятую прямо на стройке.
youtube.com/embed/vDJlTLrIT2k» frameborder=»0″ allowfullscreen=»allowfullscreen»/>Фахверковые дома выглядят дорого, но построить коттедж премиум-класса дешевле, чем купить квартиру такой же площади. Отличительная особенность технологии – видимость каркаса. Жесткий каркас можно не только заполнять плитами или сэндвич-панелями, но и остеклять. В классических проектах сохранены этажные выступы, предназначенные для защиты стен от осадков.
Узнайте, как устроены фахверковые каркасные дома, из видео, изучите плюсы и минусы технологии.
Прочность каркасного дома зависит от жесткости каркаса. Опытный специалист делится в видео-уроке своими секретами и наработками.
Крышу дома делают сразу же после сборки каркаса. Форму можно выбирать любую, но для строительства своими руками лучше остановиться на односкатной или двухскатной кровле. В доме с мансардой практична ломаная крыша. Доверяя работу строителям, есть смысл поискать более оригинальные проекты.
Основа кровли – стропильная система и чердачное прикрытие. Эти элементы нужно грамотно рассчитать и правильно смонтировать.
В качестве кровельного покрытия рекомендуется выбирать легкие материалы.
Одним из подходящих вариантов является профнастил – он удобен в монтаже, привлекателен по цене и долговечен. Как сделать крышу просто и недорого, в этом видео рассказывает производитель кровельных материалов.
У мягкой кровли тоже немало преимуществ. Здесь другие требования и другая технология монтажа и подготовки крыши.
Для защиты и декора фасада каркасного дома можно выбрать практически любые материалы, которые не утяжеляют строение и не оказывают значительных нагрузок на стены.
Определиться с отделкой нужно еще до сооружения фундамента, чтобы учесть потенциальную нагрузку.
Рекомендуемые материалы:
Посмотрите, как монтируют блок-хаус на каркасный дом профессионалы.
Отопление, принудительная вентиляция, водоснабжение, канализация – в жилом доме без этого не обойтись.
Завершив строительство, можно переходить к внутренним отделочным работам и обустройству. О своем личном опыте внутренней отделки и разработке дизайна рассказывает владелец каркасника, построивший его своими силами.
Чтобы построить каркасный дом своими руками, видео и пошаговых инструкций может не хватить. Посетите строительные площадки в своем районе, понаблюдайте за работой мастеров, проконсультируйтесь с профессионалами.
Закладка Постоянная ссылка.
Сегодня многие люди интересуются возможностью самостоятельной постройки домов. Зачем строить дом своими руками? Во-первых, это обойдется не так недорого, а во-вторых, редкие компании смогут построить дом «как для себя». В этой ситуации вам придет на помощь технология строительства щитового дома. Такой дом требует минимум средств, усилий и времени. Среди основных преимуществ можно выделить низкую стоимость, возможность ведения работ даже в зимнюю пору, экологичность, высокие показатели энергосбережения, возможность архитектурной выразительности, сжатые сроки строительства, высокие эксплуатационные показатели, пожаробезопасность, а также возведение дома без строительной техники.
Щитовое строительство представляет собой сооружение домов из плоских компонентов с проведением укрепляющей отделки. К примеру, в Канаде люди лично принимают участие в строительстве собственного дома.
Это происходит следующим образом: семья нанимает специалиста, который контролирует все этапы работы и руководит строительством. Все операции по строительству выполняются будущими домовладельцами. Население этой страны живет оседлой жизнью, поэтому в процессе строительства они стараются передать своему дому «частичку души».
Правильная технология строительства щитовых домов способна сильно облегчить работу и минимизировать требования к количеству и квалификации строителей. Вы можете прибегнуть к помощи компаний профессионалов, но сейчас довольно сложно найти фирму, которая вела бы свою деятельность более 50 лет. Если вы решили построить щитовой дом своими руками, необходимо четко следовать всем этапам и технологиям строительства.
Первое, что вам потребуется — проектирование. Данную работу вы можете совершить самостоятельно или доверить её архитекторам. Вы с легкостью сможете справится с этим заданием, если научитесь владеть архитектурными программами.
Наиболее популярной бесплатной программой является «Google SketchUp».
Для этого процесса лучше задействовать всех членов семьи, чтобы дом получился максимально комфортным и удобным для всех. Переделывать проект после строительства крайне сложно, цена строительства щитового дома после изменения проекта — высокая, поэтому лучше решить эти вопросы в начале.
Заранее подумайте о соседних домах, чтобы ваш дом гармонично вписывался в окружающий мир. Определитесь с этажами и размерами участка. Обязательно продумайте все системы электроснабжения, вентиляции, водоснабжения, канализации и отопления. От этих факторов также будет зависеть размер и количество комнат. К примеру, вам может понадобиться отдельное помещение для котельной. Возможно вам понадобятся санитарные системы http://www.ecosan.ru/
Когда будете выбирать место для постройки сооружения, обязательно учитывайте структуру грунта, пути сообщения и уровень грунтовых вод. Щитовые дома имеют преимущество в том, что при строительстве можно использовать и слабые грунты (илистые, присадочные).
Как правило, проекты щитовых домов рассчитаны на ровную площадку. Но редко случается, что участки полностью соответствуют всем параметрам. Вы можете привязать проект к особенностям местности и, не меняя ландшафт, изменить поземную и цокольную часть дома. Или можно изменить рельеф местности путем создания площадки или террасирования.
Перед началом строительства щитового дома своими руками вам нужно обзавестись всеми необходимыми материалами и инструментами. Четко определите, сколько материала, и в каких пропорциях потребуется на кровлю, фундамент, возведение стен и на каждый последующий этап строительства.
Перечислим основные инструменты для эффективного и не слишком утомительного труда. Вам потребуются: дисковая пила, электрический лобзик, обычный или лазерный уровень, металлический угольник, молоток на 500 грамм и на 1 килограмм, большие клещи, шуруповерт с двумя аккумуляторами по 19В, ручная ножовка, гвоздодер, рулетка на 3 и 7 метров, топор средний и маленький легкий.
Вы можете приобрести специальные книги, которые помогут вам без проблем справиться с выбором инструментов и всеми этапами строительства самостоятельно.
Щитовая технология строительства домов заключается в том, что вначале необходимо собрать первичные конструкции. Как правило, это делается в специальных цехах. В столярной мастерской нарезается основа для рам необходимой длины, после этого ее закрепляют скобами, шурупами или гвоздями.
Основой для рамы служит верхняя и нижняя горизонтальные части. Между ними устанавливают вертикальные подпорки таким образом, чтобы они были на дистанции 62,5 или 81,5 сантиметров друг от друга. Получается, что таким образом можно выстроить стены любой длины. Проемы для окон и дверей можно определить в любом месте. Планирование щитового дома вообще не зависит от промежутка между вертикальными подпорками рамы.
Рама из дерева будет принимать на себя все вертикальные нагрузки конструкций, которые могут возникнуть из-за собственного веса и связанных поперечных нагрузок.
Если вы хотите защитить стены от воздействия ветра, стоит посмотреть видео о строительстве щитового дома и усилить обшивку конструкции. Эту задачу может выполнить отделывание рамы по всей площади. При этом вы можете задействовать фанеру, плиту со специальным направлением стружки или древесностружечную плиту. Таким образом, внешняя отделка стен будет не только прочной, но и защищенной от внешних воздействий.
Поскольку конструкции щитовых домов являются довольно легкими, можно использовать не очень глубокий фундамент. Можно воспользоваться фундаментом в виде монолитной плиты или ленточным. Для начала нужно вырыть траншею необходимого размера на глубину около 2 метров. Уровень глубины может зависеть от климатических условий.
После выравнивания траншеи необходимо установить опалубку, которая делается из обрезных досок согласно ширине траншеи, высота же должна быть минимум на сорок сантиметров выше верхней кромки траншеи. Чтобы приготовить опалубку, вам понадобится обрезная доска 1 или 3 сорта длиной в 3,4-6 метров и толщиной в 20-25 миллиметров, гвозди в 70-80 миллиметров и брусок сечением 50х50 миллиметров.
Когда все будет готово, на дно траншеи необходимо положить кирпич, битый шифер, камни и т.д. При этом толщина слоя не должна быть больше 1/3 глубины траншеи. Затем поверхность засыпается слоем песка около 20 сантиметров и все это поливается водой. Когда вода сойдет, необходимо снова засыпать песок и полить все водой.
Такую процедуру можно выполнять около 3-5 раз. Это будет зависеть от того, как будет убираться песок. Если его уровень практически не меняется, это значит, что все пространства заполнены, поэтому можно приступать к изготовлению каркаса. Для этого можно задействовать арматуру, швеллер, трубы, уголок и т.д. Чтобы приготовить раствор фундамента, потребуются следующие компоненты: мелкий гравий, вода, цемент М-500 и песок.
Если вы хотите приготовить бетонный раствор, вам понадобится бетономешалка. Идеальные пропорции компонентов будут такими: песок — 75 килограмм, цемент — 25 килограмм, гравий — 125 килограмм, вода — 12-13 литров. Если миксер бетономешалки рассчитан на меньший объем, вы можете провести перерасчет компонентов.
Приготовленная смесь заливается в траншею и утрамбовывается. Старайтесь грамотно рассчитывать пропорции состава, чтобы не выкидывать лишние деньги на ветер.
После создания фундамента можно приступать к сооружению стен каркасного дома и к возведению постройки. В первую очередь необходимо сделать изоляционную подложку из рубероида. Этот материал самый простой и недорогой. Рубероид аккуратно укладывается между поверхностями фундамента из закладного бруса. После выполнения работы по гидроизоляции фундамента можно приступать к закладке основания стен.
В месте будущего крепления просверливается отверстие, после чего в местах соединения бруса вбивается штырь из сухой древесины, который называется нагель. Это делается для жесткости соединения бруса. Необходимо сделать так, чтобы нагель вошел в нужное отверстие с натягом. Подобное соединение можно использовать в качестве углового или для переруба стены.
Основание для каркаса строиться по высоте, которая должна равняться высоте двух брусьев.
По технологии строительства каркасно-щитового дома после укладки закладных брусьев, необходимо в верхнем брусе проделать пропил примерно в половину бруса. Помните, что ширина выборки должна равняться ширине бруса, определенного для стоек. При этом учитывайте, что количество посадочных мест должно равняться количеству стоек.
Затем стойки, напиленные по размеру надлежащей высоты, вставляются в отверстия и закрепляются наклонной подпоркой — кронштейн, который соединяет два узла каркаса. Когда установка всех стоек завершится, необходимо закрепить верхний брус с заранее выпиленными отверстиями. Далее в пазы вставляются верхние концы стоек.
Учтите, что расстояние между пазами должно равняться дистанции отверстий, сделанных на нижнем (закладном) брусе. Обязательно проверьте отсутствие наклона и перекоса, задействовав строительный уровень и отвес. После этого при помощи укосин крепятся стойки, а временные укосины убираются из досок.
Далее необходимо закрепить продольные перемычки из бруса по такому же методу — отверстие в отверстие, но собирая их между собой путем простых строительных гвоздей длиной не менее 100 миллиметров.
Только после этих действий можно приступать к обшивке внешней стены, не заколачивая проемы окон и дверей.
Для щитовых домов предусмотрено несколько вариантов внешней отделки стен. Можно купить металлический или виниловый сайдинг. Виниловый сайдинг не будет быстро нагреваться на солнце, а металлический можно покрыть антикоррозионным защитным слоем. В последнее время щитовые дома часто отделывают блок-хаусом. Стены из этого материала выглядят как оцилиндрованное бревно и не продуваются.
За счет замкового соединения, будет очень легко проделать монтаж данного материала. После завершения установки панели покрываются защищающим составом от возгорания, благодаря которому служба материала будет более длительной. Можно использовать панели, имитирующие брус. Как правило, они производятся из качественной, хорошо высушенной древесины.
В процессе строительства каркасно-щитового дома вы можете задействовать декоративную штукатурку, которая отличается повышенным сроком службы.
Используя декоративное покрытие, можно добиться самых разнообразных результатов, даже имитации каменных стен. Еще один способ отделки — искусственный камень.
Не стоит забывать и о вагонке, наиболее доступном и простом варианте для отделки щитовых домов. Но она подвержена влажности, поэтому через некоторое время необходимо будет делать перетяжку. Вы можете использовать комбинацию из различных видов отделок, что будет смотреться очень красиво. Несмотря на вид, любая внешняя отделка будет требовать ухода и обновления защитного покрытия с определенной периодичностью.
При соединении наружной обшивки необходимо быть предельно аккуратным, чтобы впоследствии не пришлось переделывать все заново. Для этого закрепление листов начинается с угла и продолжается по кругу. После этого можно постелить чистовой пол и вставить окна и двери.
Для утепления стен используются различные материалы. Можно использовать котельный шлак, минеральную вату, керамзит или пенопласт.
Наиболее качественными утеплительными материалами являются минеральная вата и пенопласт. Шлак и керамзит используются при зимней температуре не ниже 20°С. Перед утеплением стен укладывают гидроизоляционный слой, который размещается между утеплительным материалом и наружной стеной.
Вы можете использовать пленку, но лучше всего согласно технологии строительства щитовых домов взять пергаментную бумагу. Ее следует раскроить на полосы нужных размеров, закрепить к стене, воспользовавшись рейками, и зафиксировать «лист на лист», чтобы не было никаких просветов. Если вы выберете для утепления минеральную вату, работа будет идти очень быстро и качественно.
Минеральная вата крепится к стенам сооружения при помощи брусков сечением 15х20 сантиметров. При этом желательно набивать бруски вертикально. На стыки плит рекомендуется набивать бруски, которые имеют большую ширину, нежели те, что крепят плиты минеральной ваты посредине.
После проведения процедуры утепления можно приступать к внутренней обшивке.
Как и в случае с наружной отделкой, внутренняя также имеет массу вариантов. Вы можете отделать стены краской, гипсокартоном, гладким деревом или художественной росписью. Можно отделать стены шпунтованной доской, которая при креплении к подпоркам каркаса располагается горизонтально.
Внутренняя обшивка дома должна доходить до пологовых слег, чтобы при сооружении пола под стену не уходила доска. В этом случае при необходимости ремонта ее можно будет легко заменить. В качестве пола для щитового дома лучше подойдет деревянный настил или паркет.
Крыша щитового дома устанавливается традиционными методами. Как правило, устанавливается система стропил, затем делается обрешетка и проводится гидроизоляция, после чего укладывается кровельное покрытие. Если присутствует мансарда, необходимо установить пароизоляционный слой. Крышу также необходимо утеплить по технологии каркасно-щитовых домов.
Полный монтаж кровли включает в себя перечень работ по устройству каркаса крыши, теплоизоляции, гидроизоляции, пароизоляции, обрешетке и контробрешетке, устройстве других кровельных аксессуаров.
Определяется начало кровельных работ выбором кровельного покрытия и с конфигурацией кровли. При выборе кровли обращайте внимание на назначение здания. Если вы будете делать крышу из металлочерепицы, в этом случае обрешетка не потребуется, поскольку листы этого материала довольно грубые и твердые.
Для крепления такого вида крыши применяются шурупы-саморезы. Листы прикладываются к основанию таким образом, чтобы край листа оказывался на 40 миллиметров ниже карниза. Благодаря такой укладке будет образовываться щель, которая необходима для вентиляции. Любое кровельное покрытие имеет свои преимущества, недостатки и методы монтажа.
Установить инженерные коммуникации самостоятельно — дело довольно трудное. Обычному человеку справиться с этим будет нелегко, поэтому мы рекомендуем прибегнуть к помощи специалистов. Но если вы решили проделать это самостоятельно, для начала необходимо внимательно посмотреть видео о строительстве каркасно-щитовых домов и ознакомиться с «Правилами устройства электроустановок».
В данном обширном своде документов подробно расписаны все этапы и особенности производства электротехнических работ. После этого необходимо обратиться в местные органы энергоснабжения и получить технические условия для подключения дома к энергосистеме района. Примерно то же самое необходимо проделывать при проведении системы отопления, водоснабжения и канализации. Все же лучше заниматься такими работами при контроле со стороны специалиста.
Таким образом, строительство щитовых домов с каждым днем становится все популярнее. Такой дом является красивым, уютным и комфортным. При этом его можно использовать круглый год, снабдив необходимыми системами защиты и утепления. Перед тем, как построить щитовой дом, внимательно изучите все инструкции. Успехов вам!
Собственный дом, надежный, уютный — настоящая мечта. Но большинство людей начинать грандиозную стройку, которая займет много времени и потребует больших финансовых вложений. Так как же стать владельцем собственного дома или дачи? Выход есть — каркасно-щитовые дома, которые легко можно возвести своими руками, с минимальными вложениями средств.
Этот тип домов очень популярен на Западе, здания возводятся за несколько недель, отличаются прочностью, надежностью и внешней привлекательност ью. В этой статье можно узнать, как выбрать место, правильно начать строительство и какие материалы нужны для постройки собственного каркасно-щитовог о дома.
Перед строительными работами требуется правильно подобрать место для дома. Так как применяется большое количество строительных элементов из дерева, не стоит располагать строение на слишком влажной и заболоченной почве. Несмотря прочность конструкции, все детали и элементы со временем будут подвергаться воздействию влаги, что ухудшит их состояние и вид.
Нельзя, чтобы рядом с домом росли старые и раскидистые деревья. Их корни могут повредить легкий фундамент, со временем вызвав перекос или усадку строения.
Дом желательно строить на возвышенности. Перед началом работ требуется проверить почву на наличие грунтовых вод. Они могут стать причиной разрушения и деформации здания из-за нестабильности почвы над ними.
Так как конструкция здания получается легкая, заливать большой фундамент не нужно. Для дома можно использовать три вида опор.
Сваи винтовые.
Ленточный фундамент, не сильно заглубленный в грунт.
Винтовая опора для дома — это один из самых простых видов фундамента. Сделать винтовые столбы своими руками довольно сложно, поэтому строительные элементы приобретаются в специализированных магазинах. Выглядят готовые сваи как металлические полые трубы разного диаметра и длины с заостренным винтом на конце. Устанавливать сваи можно с помощью специальной техники или собственными силами. Количество свай зависит от размеров и площади дома.
Сваи можно загонять в любой грунт, при этом сезонность не отражается на технологии работы. Вкрученную под углом сваю нельзя доставать. Лучше оставить ее в земле. Перекрученная свая не будет выполнять своих функций и после возведения фундамента может перекоситься в сторону.
Для создания столбчатого фундамента приобретаются асбоцементные столбы, которые на метр вкапываются в землю. В середину столбиков заливается цемент, что укрепляет их конструкцию. Чем больше столбиков, тем устойчивее получается фундамент дома.
Ленточный фундамент — порядок возведения
Создание этой опоры требует наличия цемента и изготовления опалубки для заливки конструкции. Так как дом легкий, то фундамент можно заливать неглубоко.
Брус, имеющий размеры не менее 150 на 150 мм. С его помощью возводятся горизонтальные перемычки и вертикальные стойки в здании.
Доска или фанера для обшивки каркаса.
Утеплительный материал.
Рубероид, с помощью которого осуществляется гидроизоляция между закладным брусом и фундаментом.
Пена монтажная.
Крепежный материал: гвозди, анкера, саморезы.
В первую очередь проводится гидроизоляция помещения.
Для этого на опорные столбы фундамента укладывается рубероид в несколько слоев. Слои скрепляются битумной мастикой. Затем проводится укладка лаг.
Брус, который будет выполнять роль лаг, укладывается концами на цоколь фундамента. Середина лаг должна лежать на расположенных внутри периметра здания фундаментальных опорах.
Та поверхность бруса, на которую будет проводиться укладка пола в помещении, должна быть ровной. Для этого рекомендуется предварительно прогнать древесину через рейсмус или выровнять неровности бензопилой.
Чтобы конструкция была ровной, нужно использовать уровень. Если лаги не соответствуют нужному уровню, можно приподнять их путем подкладки цельной доски.
Пол в доме желательно делать двухуровневым: черновым и чистовым. Пока не возведены стены, укладывается черновая доска. Утепление и укладку чистового пола проводят после возведения стен и крыши.
Для чернового варианта пола требуется половая доска, имеющая толщину не менее 35 см.
Доска укладывается на закрепленные на фундаменте лаги.
Соединение вертикальных и горизонтальных опорных брусов в конструкции дома проводится не только с использованием фурнитуры. При соединении на концах опорных лаг выпиливаются специальные пазы, равные половине толщины бруса. Соединение этих пазов проводится с помощью деревянных штырей, которые называются нагелями. В пазах высверливается отверстие, имеющее меньший диаметр, чем диаметр нагеля, чтобы соединение опорных элементов происходило внатяг.
Основание каркаса должно быть выполнено из 2 уровней: брусы по периметру фундамента укладываются друг на друга. Верхний брус используется для крепления вертикальных стоек каркаса. В нем выпиливается столько пазов, сколько предусмотрено стоек в конструкции дома.
Стойки устанавливаются в пазы, скрепляются нагелями и дополнительно подпираются специальными досками, называемыми укосинами.
Укосины предотвратят перекос конструкции каркаса. После того как все стойки установлены, проводится обвязка верхних лаг. В брусах, укладываемых на стойки, должны быть также пропилены пазы, в которые вставляются вертикальные стойки. Прежде чем окончательно закрепить стойки в обвязке из верхних лаг, желательно убедится в том, что каркас построен без перекосов и дефектов.
Вертикальные стойки закрепляются в верхней обвязке из брусов с помощью длинных гвоздей (соток). Укосины после возведения каркаса из брусов убираются.
Затем требуется прикрепить горизонтальные перемычки из брусов между вертикальными стойками. Их соединение также проводится с помощью выпиленных пазов и длинных гвоздей. Каркас таким образом дополнительно укрепляется.
Обшивку вертикальных стоек можно выполнить фанерой или доской. Материал требуется прикреплять к вертикальным и горизонтальным стойкам сплошным щитом, без зазоров. Свободными должны оставаться проемы для окон и дверей.
Их формируют в процессе обшивки здания.
Чаще всего для каркасно-щитовог о дома используется двухскатная конструкция крыши. Она выглядит как треугольник, легко монтируется, прекрасно защищает здание от осадков.
Процесс монтажа кровли можно разделить на три этапа.
Для возведения крыши требуется следующий материал.
Брусы, минимум 15 на 15 см.
Доска для обрешетки.
Крепежная фурнитура.
Кровельный материал.
Использовать для монтажа кровли тяжелые материалы, такие как, например, глиняная черепица, не рекомендуется. Они заметно утяжеляют конструкцию дома, что весьма опасно для каркаса и фундамента.
Монтаж крыши начинается с укладки несущих брусов, которые укладываются на конструкцию стен через 40 — 50 см. Края брусов должны выступать от наружных стен минимум на 40 см. Это нужно для того, чтобы осадки не попадали на стены и под крышу. На брусы настилается доска, которая станет полом чердака.
Крепится доска гвоздями или саморезами к брусам.
Затем монтируется стропильная конструкция крыши. Устанавливаются треугольные фронтоны с двух сторон дома. Они формируют высоту крыши. Верхушки фронтонов соединяются брусом. Затем к этому брусу и к несущей верхней обвязке прикрепляются стропила. Они должны плотно прилегать к брусам, не вступать за пределы конструкции. На стропила прикрепляется обвязка из досок, которые делают конструкцию более надежной и стойкой.
На обрешетку из доски настилается утеплитель, на него — пароизолирующий материал и гидроизоляция. Поверх материалов монтируется кровля. После того как кровля смонтирована, требуется провести по периметру дома систему дренажа и ливневой канализации, которые отведут влагу с крыши, от стен и фундамента здания.
Если в доме планируется жить летом, то достаточно окон с одной рамой. Если же проживание в здании будет круглогодичным, то стоит установить стеклопакеты с несколькими стеклами.
Это поможет избежать теплопотерь.
Таким же образом подбирается входная дверь в дом.
После того как крыша здания готова, вставлены окна и двери, требуется утеплить каркас дома. Утепление можно проводить как изнутри дома, так и снаружи. Оптимально использовать два типа утепления.
Каждый вид утеплителя обладает определенными свойствами. Если в доме планируется жить круглый год, то можно одновременно использовать несколько видов материала. Например, минеральная или стекловата располагаются между вертикальными брусами каркаса. Поверх крепится фанера или доски, на доски монтируются плиты пенополистирола и укрываются изолоном. Теплопотери при таком утеплении здания минимальные. Также изолон защищает деревянные элементы здания от проникновения влаги.
Поверх утеплителя монтируется фасадная облицовка. Это может быть сайдинг, имитация оцилиндрованного бруса или другой материал, который украсит фасад дома.
Перед утеплением стен внутри дома, требуется покрыть все деревянные детали специальными составами, которые защищают от гниения, плесени, вредителей. Затем нужно подобрать материал, которым будут облицовываться стены в помещении.
Материалы
Последний вид утеплителя наиболее удобен для монтажа, также его поверхность не требует предварительной подготовки для поклейки обоев или нанесения другого покрытия. Использовать данный материал можно не только для облицовки стен, но и для потолка.
Последний этап строительства каркасно-щитовог о дома — это прокладка внутренних электрических, сантехнических и газовых коммуникаций.
Сегодня многих людей интересует возможность самостоятельно построить каркасно-щитовой дом. Почему люди хотят строить дом своими руками? Прежде всего это обойдется не так дорого, как услуги профессиональных рабочих.
Во-вторых, редкие компании могут «как для себя». В данной ситуации вам поможет технология самостоятельного строительства домов. Щитовой дом требует минимум времени, средств и усилий. Среди основных преимуществ подобного дома можно выделить относительно невысокую стоимость, возможность строительства в зимнюю пору, высокие показатели энергосбережения, экологичность, сжатые сроки строительства, возможность архитектурной выразительности, пожаробезопасность, высокие эксплуатационные показатели, а также возведение конструкции без строительной техники.
Каркасные дома сооружаются из плоских компонентов с проведением последующей укрепляющей отделки. К примеру, в Канаде практически каждый хозяин лично принимает участие в строительстве своего дома. У них это происходит так: семья нанимает профессионала, который контролирует все этапы строительства и руководит работой. Все же операции по строительству выполняются будущими владельцами дома. Практика показывает, что такой подход оправдывает себя.
Расходы на строительство снижаются, а качество работы под руководством специалиста возрастает.
Правильно — значит существенно облегчить работу и снизить к минимуму требования к квалификации и количеству строителей. вы можете прибегнуть к помощи профессиональных рабочих, однако сейчас достаточно трудно найти компанию, которая вела бы свою деятельность достаточно долго (более 50 лет), чтобы можно было объективно оценить результаты ее работы. Каркасные дома отлично возводятся и без привлечения специалистов. Если вы решили построить подобный дом самостоятельно, нужно четко следовать технологии и последовательно проходить все этапы строительства.
Первое, что вам будет нужно, — это проектирование. Если у вас нет таких навыков, лучше доверить данную работу архитекторам. Однако если у вас есть время и желание, вы можете попробовать овладеть архитектурными программами.
Заранее продумайте расположение дома, подумайте о соседних домах, чтобы ваше жилище гармонично вписывалось в окружающий ландшафт.
Определитесь с размерами участка и этажами. Продумайте системы вентиляции, электроснабжения, отопления, канализации и водоснабжения. От этого зависит количество и размер комнат. К примеру, может понадобиться отдельная комната для котельной.
Вернуться к оглавлению
При выборе места для строительства учитывайте пути сообщения, уровень грунтовых вод и структуру грунта. Щитовые каркасные дома имеют большое преимущество в том, что их строительство может вестись и на слабых грунтах (присадочных, илистых).
Как правило, проекты таких домов рассчитаны на ровную строительную площадку. Однако редко случается, что участки под строительство соответствуют абсолютно всем параметрам. Проект можно привязать к особенностям местности и изменить цокольную и подземную часть дома, не меняя ландшафт.
Перед началом строительных работ подготовьте следующие инструменты:
Вернуться к оглавлению
Технология строительства каркасно-щитовых домов основывается на том, что сначала нужно собрать первичные конструкции. Обычно это делается в специальных цехах, где нарезается основа для рам подходящей длины, после чего она закрепляется гвоздями, шурупами или скобами.
В качестве основы для рамы выступают нижняя и верхняя горизонтальные части. Между ними устанавливаются вертикальные подпорки, так чтобы они были на расстоянии 625 или 815 мм друг от друга. Получается, что так можно выстроить каркасные стены любой длины. Дверные и оконные проемы можно сделать в любом месте. Планирование каркасно-щитового дома не зависит от расстояния между вертикальными подпорками рамы.
Деревянная рама будет принимать на себя поступающие вертикальные нагрузки конструкции, возникающие под давлением собственного веса и из-за поперечных нагрузок. Каркасные дома нуждаются в дополнительной защите стен от ветровых нагрузок. Для этого выполняется обшивка рамы по всей площади.
Для обшивки можно использовать древесностружечную плиту, плиту со специальным направлением или фанеру. Отделанная по такой технологии стена будет не только очень прочной, но и защищенной от неблагоприятных внешних воздействий.
Вернуться к оглавлению
Ввиду того что каркасно щитовой дом является достаточно легким, необходимости в использовании очень глубокого фундамента нет. Можно воспользоваться ленточным фундаментом или же основанием в виде монолитной плиты. Для начала необходимо вырыть траншею требуемого размера на глубину порядка 2 м. Уровень глубины зависит от особенностей климата в вашем регионе.
Траншея выравнивается, после чего устанавливается опалубка из обрезных досок по ширине траншеи. Высота деревянной опалубки должна быть как минимум на 40 м выше верхней кромки ямы. Для изготовления опалубки можно использовать обрезную доску 1 или 3 сорта толщиной в 20-25 мм и длиной в 3,4-6 м, брусок сечением 50х50 мм и гвозди длиной 70-80 мм.
После установки опалубки на дно траншеи укладывается слой кирпича, битого шифера, камней и т.д. Толщина такого бутового слоя не должна превышать 1/3 глубины траншеи. Далее поверхность засыпается слоем песка толщиной около 20 см, после чего все заливается водой. Подождите, пока вода сойдет, после чего снова засыпьте песок и добавьте воду.
Вам придется повторить эту процедуру несколько раз. Все зависит от того, как будет уходить песок. После того как его уровень почти перестанет меняться, можно сделать вывод, что все пустое пространство уже заполнено, так что теперь можно приступать к созданию каркаса. Для этого используются трубы, уголок, арматура и т.д. Бетонный раствор для фундамента готовится из цемента М-500, песка, мелкого гравия и воды.
Идеально, если вам удастся найти бетономешалку. Строительный раствор готовится из 1 части цемента, 3 частей песка, 5 частей гравия и некоторого количества воды. Чтобы понять, достаточно ли воды, возьмите некоторое количество раствора и сделайте из него ком наподобие снежка.
Если ком не будет распадаться и растекаться, то воды вы добавили в самый раз. Приготовленную бетонную смесь следует залить в траншею, после чего утрамбовать. Старайтесь как можно точнее рассчитать необходимое количество смеси, чтобы не тратить лишние деньги. Запомните: готовьте ровно столько раствора, сколько сможете использовать за 1 день.
Вернуться к оглавлению
После того как фундамент будет готов, наступает этап сооружения стен каркасно-щитового дома и возведения постройки. В первую очередь нужно сделать изоляционную подложку. Для этого подойдет рубероид. Данный материал прост в работе и стоит относительно недорого. После того как работы по гидрозащите основания будут завершены, можно начинать закладку основания стен каркасно-щитового дома.
Для этого в месте предполагаемого крепления необходимо сделать отверстие, после чего вбить в местах соединения бруса штырь из сухой древесины, его еще называют нагель. Так делают для того, чтобы увеличить жесткость соединения бруса.
Нагель должен входить в отверстие с определенным натягом. Технология позволяет использовать это соединение как угловое или же для переруба стены.
Высота основания для каркаса дома должна соответствовать высоте 2 брусьев. В соответствии с технологией строительства каркасно-щитовых домов, после того как будут уложены закладные брусья, в верхнем брусе нужно проделать пропил приблизительно в ½ бруса. Ширина выборки при этом должна соответствовать ширине бруса, который будет использоваться для стоек.
Стойки, предварительно напиленные по размеру требуемой высоты, вставляются в отверстия. Для их закрепления используются наклонные подпорки, соединяющие 2 узла каркаса. После завершения установки всех стоек нужно скрепить верхний брус и заранее выпиленные отверстия. Затем в пазы следует вставить верхние концы стоек.
Запомните, что расстояние между пазами должно быть таким же, как дистанция отверстий, подготовленных на закладном (нижнем) брусе. Несколько раз проверьте отсутствие перекоса и наклона, задействовав для этого отвес и строительный уровень.
После этого необходимо закрепить стойки с помощью укосин, а временные укосины из досок убрать.
Далее выполняется закрепление продольных перемычек из бруса по аналогичной технологии, отверстие в отверстие, с тем лишь отличием, что их необходимо собирать между собой при помощи обычных строительных гвоздей длиной от 100 мм. Лишь после этого можно начинать обшивать внешнюю стену, не заколачивая, при этом, проемы дверей и окон.
Вернуться к оглавлению
Каркасно-щитовой дом может иметь несколько разных вариантов внешней отделки стен. Можно использовать виниловый или металлический сайдинг. В последнее время для отделки часто используется блок-хаус. Стены из данного материала внешне похожи на оцилиндрованное бревно и не продуваются.
Этот материал очень легко устанавливается. После завершения монтажа панели покрываются специальным составом от возгорания, который позволяет продлить срок службы материала. вы можете использовать панели, имитирующие натуральный брус.
Как правило, для их производства используется хорошо высушенная древесина высокого качества.
При строительстве каркасно-щитового дома можно использовать декоративную штукатурку, которая имеет большой срок службы. Такое декоративное покрытие позволяет добиться самых разных результатов, даже имитации натурального камня. Еще один популярный способ отделки — искусственный камень.
Не забывайте и о вагонке, самом простом и доступном варианте для отделки каркасно-щитовых домов. Однако она подвержена влажности, поэтому спустя определенное время придется делать перетяжку. Можно использовать сочетание разных видов отделки, что будет выглядеть очень красиво и интересно. Любая внешняя отделка требует соответствующего ухода и периодического обновления защитного покрытия.
При установке наружной обшивки будьте предельно аккуратны, чтобы в результате не пришлось все переделывать. Закрепление листов нужно начинать с угла и продолжать по кругу. Затем можно постелить чистовой пол и установить двери и окна.
Большинство дачников проживают за городом только в летнее время и не нуждаются в дорогих капитальных домах. Они хотят иметь крышу над головой и жилую площадь, достаточную для размещения членов семьи. Для этих целей оптимально подходят дачные щитовые домики эконом класса.
Щитовые домики пользуются популярностью благодаря следующим достоинствам:
Домик состоит из деревянного или металлического каркаса, обшитого щитами.
Металлический каркас изготавливают из труб прямоугольного сечения, деревянный — из бруса. Для наружной обшивки применяют:
Внутренняя обшивка может быть выполнена из менее влагостойких материалов. Если в доме предполагается проживать круглый год, в стены укладывают утеплитель.
Одним из самых популярных материалов для обшивки домов является сайдинг. Правильное поможет защитить стены дома от внешнего воздействия. При монтаже обязательно учитывайте возможные изменения размеров вследствие теплового расширения-сжатия.
Перед монтажом сайдинга нужно провести утепление стен. Об утеплении под сайдинг рассмотрено . Статья содержит информацию о видах утеплителя, а также о процессе монтажа.
Строительные компании предлагают услуги по строительству щитовых дачных домиков под ключ или комплект деталей для самостоятельного строительства.
Первый вариант освобождает застройщика от большинства проблем, второй — позволяет построить щитовой домик для дачи своими руками и сэкономить.
Качественный проект является основой успеха при строительстве дома. Серьезные компании, занимающиеся производством комплектов для щитовых домов и строительством под ключ, предлагают несколько десятков типовых проектов и предлагают услуги по индивидуальному проектированию.
Индивидуальные проекты стоят довольно дорого, поэтому для домов эконом-класса применяются редко. Строительство по типовому проекту позволяет сэкономить на проектировании, а широкий выбор готовых архитектурных решений — выбрать дизайн и планировку дома по своему вкусу.
Под легкие щитовые домики применяют мелкозаглубленные столбчатые и ленточные фундаменты и винтовые сваи.
Их изготавливают из бревен, бетона, красного кирпича, бетонита и фундаментных блоков. Глубина заложения — до 40 см, сечение должно превышать толщину стен. Для увеличения устойчивости столбы соединяют деревянными или железобетонными балкамиКаркас щитового дачного домика может быть построен из комплекта, изготовленного в заводских условиях или из закупленных материалов, собственными силами или подрядной организацией.
Строительство дома под ключ снимает с застройщика большинство проблем, кроме контроля за работой подрядчика — проверить качество сборки каркаса после его обшивки становится невозможным.
При самостоятельном монтаже каркаса из деталей, изготовленных в заводских условиях, нужно руководствоваться инструкцией и схемой сборки, прилагаемым к комплекту. Работа напоминает сборку конструктора и вполне по силам застройщику, имеющему опыт строительства.
Самым дешевым, но самым хлопотным вариантом является строительство из пиломатериалов собственными силами. В зависимости от размеров и этажности дома каркас сооружают из бруса 100х100 — 150х150 мм или обрезной доски толщиной 50 мм.
Монтаж каркаса ведут в следующей последовательности:
Лаги опирают на края фундамента или балок обвязкиВсе деревянные конструкции должны пропитываться антисептическими составами.
Обычно в дачных домах проживают летом. Но что если Вы хотите жить в таком доме зимой? должен быть надёжно утеплен изнутри и снаружи.
Независимо от сезона проживания, вряд ли какой дачный дом обойдётся без мангала. О строительстве беседки с мангалом своими руками читайте . Беседа – это не только отличное место для семейного времяпрепровождения, но и отличный элемент ландшафтного дизайна.
Другим элементом ландшафтного дизайна может служить навес из поликарбоната. В рассмотрен пошаговый монтаж поликарбоната своими руками.
Деревянные балки перекрытия укладывают на верхнюю обвязку каркаса и крепят строительными скобами. При ширине пролета 3 — 4 метра используют доску 50х150 мм, при большей величине пролета — брус 100х150 — 150х150 мм. Шаг укладки балок — 0,6 м. В этом случае для перекрытия потолка используют щиты (модули) шириной 1,8 м.
Стропильные фермы изготавливают на земле по шаблону из доски 50х120 — 50х150 м. Сначала устанавливают крайние стропила, потом промежуточные, контролируя расположение стропильных досок в одной плоскости. Далее делают обрешетку и настилают кровлю. Кровельные материалы для щитового домика должны быть легкими, такими как:
Ширина щитов должна быть равна шагу установки стоек каркаса, а длина — высоте стен.
Щиты изготавливают по шаблону на верстаке в следующем порядке:
Обшивка должна выступать за раму на половину ширины брусьев каркаса, чтобы скрыть их. Раму щита по периметру оббивают утеплителем и плотно вставляют между стойками каркаса. Крепление осуществляют гвоздями. При использовании листовых материалов можно обойтись без рамы. Вырезанные по размеру панели крепят непосредственно к каркасу, а утеплитель вставляют между стойками.
Как видно из описания, строительство дачного щитового домика по силам бригаде из двух-трех человек средней квалификации. Использование заводских модулей значительно ускоряет сборку. Всего через несколько недель после начала сборки каркаса можно заселяться в дачный домик и наслаждаться отдыхом на природе.
Простой дачный домик
Как утеплить щитовой домик своими руками перед обшивкой сайдингом
Построить дом быстро и недорого позволяют технологии и современные материалы. Основную часть такого строительства занимает каркасно-щитовое строительство. Малоэтажные здания собираются за несколько дней, а утеплители последних поколений повысили их энергоэффективность до максимально возможных параметров. Теплоизоляционные панели заводского изготовления остается лишь собрать в единую конструкцию, поэтому щитовой дом можно возвести быстро без строителей. Таким способом возводят частные дома, коттеджи, дачи, магазины, офисы.
Щитовое возведение — разновидность каркасного строительства. Однако сборка по канадской технологии больше похожа на панельное соединение стен. Конструкция применяемых SIP-панелей продумана так, что они являются и каркасом дома, и его утеплителем. В качестве последнего применяют пенополистирол.
Он с 2-х сторон обшивается плитой OSB; также конструкция состоит из следующих элементов:
Утеплитель под давлением приклеивается к плитам OSB, при этом по периметру они выступают за пределы пенополистирола на 50 мм (образуются выборки). Типоразмеры сэндвич-панелей из OSB составляют: толщина 12, 14, 15, 16, 20 см; ширина 125 см; длина 250, 280, 300 см.
Как правило, типовые проекты щитовых домов предусматривают 1-этажное строение с 2-скатной кровлей и мансардой. По желанию устройство крыши можно изменить на другую, например, многоскатную, полувальмовую, многощипцовую кровлю. Самый простой вариант быстро обзавестись проектом — купить готовый в специальной организации. Это позволит потратить минимальное количество средств на подготовку к строительству.
Именно по канадской сборке панели соединяются на подготовленном основании без предварительного устройства каркаса. Сип панели рассчитаны на такое соединение, когда они сами образуют каркас дома непосредственно во время сборки. Из бруса лишь подготавливают основание, делают каркасы пристроек (например, крыльца), настилают кровлю. Каждая панель имеет жесткий элемент в виде рамы из прочного бруса, благодаря этому возможна такая технология строительства.
Экономия на фундаменте отличает сборку по канадской технологии, так как построить каркасно щитовой дом можно на легком основании. В зависимости от типа грунта, уровня его промерзания, уровня прохождения подземных вод щитовые дома возводят на одном из 3-х типов фундаментов:
Наименее затратным считается столбчатый фундамент. Он состоит из ж/б свай, связанных между собой металлическим или деревянным ростверком. Плитное основание представляет собой «плавающую» ж/б конструкцию. Сплошная плита подходит для сложных грунтов, отличающихся высокой степенью пучинистости.
Ленточный фундамент позволяет обустроить подвал. Глубина траншей не превышает 60-80 см, если позволяют характеристики грунта.
Поверхность фундамента накрывается гидроизолирущей пленкой. После этого настилают лаги пола. Для них берут брус 40х50 мм или 40х60 мм. Шаг между лагами составляет 50±10 см. Если каркасно-щитовой дом устраивают на столбчатом фундаменте, то лаги крепятся к брусу нижней обвязки (для него берут брус сечением 100х50 мм). В таком случае шаг между ними равен расстоянию между столбиками фундамента. Строительным уровнем контролируют горизонтальное положение каждой лаги отдельно и всех вместе относительно друг друга. Затем осуществляют ходовой настил пола доской.
Панели SIP укладываются на строительной площадке максимально близко к месту сборки. Работы начинают от угла дома, устанавливая вертикально первый элемент конструкции. Панель монтируется так, чтобы нижний брус установился в нижней выборке. При этом панель дополнительно поддерживают длинной доской (3 м), упирая ее в землю с наружной стороны. Далее к первой присоединяют вторую панель и скрепляют их между собой оцинкованными уголками.
Особенности соединения: в выборку каждой следующей панели вставляется несущий брус предыдущей. Непосредственно перед соединением выборку можно заполнить монтажной пеной, это обеспечит полную герметизацию стыков. Отметим, что окна и двери в щиты вставляются на этапе производства. Важно, чтобы проекты на строительство выполняли специалисты, так как даже небольшие погрешности в расчетах приведут к нарушению технологии.
Таким образом, по кругу собирают фасад: последний щит примыкает к первому. Для возведения щитового дома своими руками потребуется минимум 2 помощника. Один человек осуществляет крепление наверху, 2 — внизу и посередине. Для того, чтобы взобраться наверх щита, используют подготовленные заранее помосты, высота которых зависит от высоты СИП.
Далее устанавливают внутренние перегородки.
Важно: вертикальное положение каждой панели проверяют строительным, лучше лазерным уровнем.
Также применяют отвесы и рулетку, которой постоянно контролируют габариты строения после примыкания каждой следующей панели. Эти данные должны совпадать с расчетными, поэтому проекты и документация всегда должны быть с собой во время сборки дома.
После установки стен прикрепляется брус верхней обвязки и начинается сборка кровли. Здесь понадобится автокран или лебедка, если ее элементы будут заранее собираться на земле и устанавливаться наверху готовой конструкцией. Также можно сделать монтаж кровли самостоятельно наверху. Для стропил берут брус 200х100 мм, 120х50 мм и ставят его на ребро. Сопряжение с верхней обвязкой осуществляют при помощи запилов. Шаг между стропилами составляет 60 см, если обрешетка настилается редко. Если она будет сплошная, шаг стропил можно увеличить до 100 см. На обрешетку настилается гидроизоляционная пленка. Обязательно устраиваются вентиляционные зазоры, чтобы обеспечить проветривание слоев кровельного пирога.
По завершении строительства осуществляют отделку щитового дома облицовочными материалами. Следует помнить, что она выполняется всегда по технологии вентилируемого фасада. Других условий для его устройства не существует — можно применить любой материал, предлагаемый строительным рынком. Облицовка внутренних стен также выполняется любым способом: штукатурка, покраска, оклеивание обоями или сайдинг натуральной вагонкой, отделка искусственным камнем, плиткой.
Каркасные домики стали все чаще встречаться в нашей стране. Несмотря на то что наши соотечественники предпочитают строиться надежно и основательно (ранее – камень и брус, сегодня – кирпич и блоки), «канадские» конструкции все же приглянулись многим из них.
Схема каркасного дома отдаленно напоминает знакомые нам сборно-щитовые постройки, к тому же многие преимущества у них идентичны:
Каркасные конструкции можем разделить на 2 категории: каркасно-рамочные и каркасно-щитовые. Они схожи своим «скелетом», но различаются обшивкой.
КАРКАСНО-ЩИТОВОЙ ДОМ, он же – панельный, строится методом сборки готовых щитов и соединения их каркасом. Монтаж такого дома своими руками трудозатратный и не всегда выгодный. Конечный результат может оказаться не достаточно прочным и эстетичным.
Подобная постройка представляет собой заключенные в раму шпунтованные доски. С внутренней или наружной стороны части конструкции покрывают доской или ДВП. Примерный вариант: щит покрывают гидро- и пароизоляцией, далее горизонтальный монтаж досок, затем еще один слой вертикальной обшивки.
Инструкция по сборке каркасного дома имеет несколько особенностей. Среди них:
КАРКАСНО-РАМОЧНЫЙ ДОМ гораздо проще в самостоятельном возведении. В начале подготавливается легкий ленточный фундамент, затем делается закладной брусовый венец. Следующий этап – установка каркасных стоек с шагом в один метр и креплением гвоздями или скобами. Стойки соединяют брусьями сверху и снизу, а также диагональными укосинами.
На готовый каркас монтируют крышу. Сперва стропила, затем обрешетку, в конце все остальное. Отделка каркаса проводится одновременно с проведением коммуникаций.
Сборка каркасного дома рамочного типа также сопровождается некоторыми трудностями:
Однозначно определить цену вопроса невозможно. В зависимости от выбранных материалов, утеплителей, изоляционных материалов, оплаты техники, инструмента и прочих расходов, окончательная стоимость может колебаться в очень широких рамках.
Однозначно можно утверждать только то, что на собственном жилье экономить нельзя. Скупой платит дважды!
Но подождите. Что такое SIP?
Это структурно-изолированные панели , представляющие собой сэндвич из фанеры OSB с изоляцией из пенопласта посередине. У них есть ряд больших преимуществ, и одно из них заключается в том, что в результате получается крошечный дом с высокой изоляцией и эффективностью.
Но я думаю, что лучше всего то, что малюсенькую оболочку дома из SIP можно построить всего за несколько дней.
Многие строители крошечных домов, которых я уважаю, уже строят с помощью SIP, в том числе Лина Менар и многие профессиональные компании по строительству крошечных домов. Лина даже устроила «Налет на строительство» для своего дома T42 и смогла закончить его за очень короткое время.
Крошечный дом T42
Фото Лины Менар
Однако, когда большинство людей строят крошечный дом из SIP, они отправляют свои планы производителю SIP, который вырезает панели на основе их дизайна.SIP поставляются готовыми к сборке со всеми предварительно вырезанными отверстиями.
Я не знал, что что-то еще возможно. Но потом я встретил Кента.
Кент Итон с ранним наброском крошечного дома Lightship
Кент Итон — уроженец Вермонта, работающий в сфере дизайна уже 30 лет. Он тоже был одержим маленькими пространствами почти все время! И поэтому, когда Кент увидел движение крошечных домов, расцветающее вокруг него, он понял, что хочет быть его частью.
Вы можете сами нарезать SIP-панели (и зачем вам это нужно)“ Я думаю, было бы здорово дать возможность хотя бы нескольким людям построить дом для себя. Знания и навыки, необходимые для строительства полноразмерных домов с деревянным каркасом, намного превосходят то, что, как я думаю, есть у большинства людей, и я не тот парень, который может заполнить эти пробелы. Крошечные дома, построенные из конструкционных теплоизоляционных панелей, — это отдельная история. Масштаб крошечной конструкции, особенно в отношении безопасности, и прямолинейность строительства с использованием SIP — это комбинация, которая живет во мне как личности.Что-то, что заставляет мой мотор работать и, так сказать, держит мою лодку на плаву. ”-Кент Итон
Во время моей первой встречи с Кентом он показал мне несколько эскизов дома, который он задумал, и мы разговорились о SIP. И я должен признаться, я не знал, насколько универсальными они могут быть на самом деле! План Кента состоял в том, чтобы заказать полные, неразрезанные SIP и использовать их максимально эффективно.
Сократив свои собственные SIP, вы можете сэкономить деньги, выполняя больше работы самостоятельно.Вы также можете сэкономить материалы, спроектировав дом, который максимально использует ваши SIP.
Вход: Легкий корабльLightship — это проект Кента для его крошечного домика SIP. Он построил модель в SketchUp.
Это видео представляет собой быструю анимацию процесса сборки крошечного дома из SIP. Кент будет часто использовать виртуальную модель для проверки строительных решений в реальном времени. Это мощный инструмент!
Вот несколько дополнительных фотографий дизайна Lightship:
Что лучше СИП-панелей? СИП-панели своими руками стоят в ½ СТОИМОСТИ заводских СИП-панелей.Подумайте об этом: все преимущества SIP… но от 3,50 до 4,50 долларов за квадратный фут стены вместо 7,00–9,00 долларов!
НОВАЯ строительная система SIP, которая меняет способ строительства домов
Строительные изолированные панели EZ SIPS меняют способ строительства домов. Комплекты EZ SIPS состоят из панелей шириной 4 фута, изготовленных из пенополистирола R-25+. Они имеют высоту до стены и толщину 6¾ дюйма, спроектированы с каналами, прорезанными в пене, для размещения шпилек и верхних / нижних пластин.
Просто наденьте EZ SIPS на секцию стены размером 2×6 дюймов с деревянным каркасом, сделанную из стандартных пиломатериалов, с покрытием OSB или фанерой, и поставьте ее. ЭТО ЭТО ЭЗ! Смотреть видео.
SIP-панели «Сделай сам» делают подключение проводки и сантехники проще простого!
Если вы когда-либо работали с комплектами SIP, вы знаете, что существует немало операций по сверлению и вываживанию проволочных стен. Сантехника еще хуже! EZ SIPS, с другой стороны, делают жизнь EZ. Как только вы поднимите секцию стены, вы увидите, что внутренняя стена состоит из стоек и пластин, выступающих на ½ дюйма из изоляции EPS.
Обратите внимание на разрезы в пенопласте по обеим сторонам стоек, а также на 14” и 48” по горизонтали. Это предварительно нарезанные каналы для услуг! ПРОСТО ВЫТЯНИТЕ ПЕНОПРОВОДНЫЕ КАНАЛЫ ВРУЧНУЮ И ПРОКЛАДИТЕ ЭЛЕКТРОПРОВОДКУ. Это ЭЗ! Приклейте пенопласт обратно с помощью аэрозольной пены в качестве клея, и ваша проводка готова. Каналы в СИП-панелях EZ SIPS DIY достаточно глубоки, чтобы распределительные коробки были заподлицо со шпильками на внутренней стене. Готов к гипсокартону!
Стройте так, как всегда, но лучше!
Помимо СВЕРХНИЗКОЙ СТОИМОСТИ, лучшее в EZ SIPS — это то, как они используются: стройте так, как вы всегда строили, и изолируйте ЗА ОДИН ШАГ! EZ SIPS работает с обычными пиломатериалами — предварительно обрезанными стойками 2×6 дюймов, верхней и нижней пластинами, коллекторами 2×8 дюймов и целыми девятью ярдами.Единственное, что вы измените, это то, как быстро вы изолируете! Вместо того, чтобы заполнять вертикальные пространства неоптимальной изоляцией из стекловолокна или дорогой напыляемой пеной, встройте EZ SIPS в свои стены, прежде чем ставить их!
Фланец из пенополистирола толщиной 1¾ дюйма, встроенный в панели EZ SIPS DIY SIP, обеспечивает НЕПРЕРЫВНЫЙ ТЕРМИЧЕСКИЙ БАРЬЕР между обшивкой и каркасом, в результате чего получается ГЕРМЕТИЧНАЯ, СУПЕРИЗОЛИРОВАННАЯ ОБОЛОЧКА ЗДАНИЯ.
Чтобы узнать, какими могут быть SIP-панели EZ DIY, позвоните по телефону 1-888-747-7488 сегодня.Мы будем рады ответить на любые ваши вопросы.
Свяжитесь с нами
Государственная программа обеспечения соблюдения норм жилищного строительства распространяется на одно- и двухквартирные жилые дома и таунхаусы в районах штата, которые: 1) не получили освобождение от Государственной пожарной инспекции путем обеспечения соблюдения местных строительных норм местными органами власти, или 2) отказался от государственных жилищных строительных норм и правил 2/3 голосов законодательного органа города или округа.Просмотрите список муниципалитетов и округов, где требуется вид на жительство штата.
Штат принял Международный жилищный кодекс 2018 года (IRC) и Международный кодекс энергосбережения 2018 года (IECC). Спринклерные системы пожаротушения не требуются в одно- и двухквартирных домах или таунхаусах. Однако, поскольку таунхаусы не требуется опрыскивать, они должны быть разделены 2-часовыми противопожарными стенами. С 1 октября 2011 года для пристройки более 30 квадратных футов к существующим домам потребуется разрешение.Существующий дом не нужно будет приводить в соответствие с нормами; однако добавление должно соответствовать коду. Для отдельно стоящих гаражей, сараев, амбаров и других отдельно стоящих строений, не используемых для проживания, разрешение на строительство жилого дома не требуется.
Разрешение на строительство необходимо приобрести через Интернет или у местного агента по выдаче. Стоимость разрешения на строительство зависит от сметной стоимости строительства. Разрешение не требуется для установки сборного или модульного дома; однако разрешение необходимо, если будут выполняться работы на индивидуальной площадке, которые являются частью выхода из дома, например, палуба, внутренний дворик или крыльцо.Дополнительный сбор за обследование плиты должен быть оплачен, если в здании есть плита под жилым помещением, которое не является монолитной заливкой. У монолитной монолитной плиты одновременно с плитой заливается фундамент. Для гаражей и недостроенных подвалов осмотр плит не требуется.
Проверки проводятся государственными инспекторами по контракту. Осмотры фундамента проводятся перед заливкой, каркасом/черновым строительством и окончательным строительством. Разрешения, приобретенные 1 октября 2011 г. или позднее, предусматривают проверку водопроводных и механических систем во время предварительной и заключительной инспекций.По каждому проекту может быть проведена одна бесплатная повторная проверка, если одна из обязательных проверок не будет пройдена с первого раза. Однако каждая дополнительная повторная проверка потребует уплаты дополнительной пошлины. Проверки планируются на сайте https://core.tn.gov.
Домовладелец может построить дом, если это сооружение должно быть местом жительства домовладельца (не подлежит продаже или сдаче в аренду) и домовладельцу не было выдано разрешение на строительство домовладельца за 24 месяца до подачи заявления.Проверка регистрации подрядчика будет частью разрешительного процесса.
Для получения дополнительной информации о разрешениях на строительство жилых домов и проверках, пожалуйста, свяжитесь с отделом проверки жилых/электрических контрактов.
Нажмите здесь, чтобы подать заявку на получение разрешения на строительство жилого дома
На приведенной выше схеме показана основная концепция солнечного воздухонагревателя, и, хотя существует множество конструкций, основной принцип один и тот же: небольшой вентилятор подает внутренний воздух в настенную панель, обращенную на юг.Воздух нагревается, проходя за черной поверхностью, а затем возвращается в кондиционируемое пространство при гораздо более высокой температуре. Бюджетное «бесплатное» пассивное солнечное отопление!
Видео с солнечными воздухонагревателями, сделанными своими руками, пользуются большим успехом на YouTube, и в них есть несколько основных идей: солнечные коллекторы из переработанных банок, солнечные коллекторы с водосточной трубой, солнечные коллекторы из экрана или листового металла. Если у вас нет возможности сделать его самостоятельно, солнечные воздухонагреватели для продажи также доступны в Интернете для покупки, если немного покопаться в Интернете.
Помимо крупных коммерческих установок, наиболее распространенным применением солнечных воздухонагревателей, по-видимому, является дополнительное тепло для отдельных помещений, таких как пристройка, мастерская, гараж или любая другая небольшая пристройка.
Причина, по которой мы говорим «дополнительно», заключается в том, что хотя в пасмурные дни можно собрать небольшое количество тепла, вы в основном почувствуете тепло, когда светит солнце. А без значительного количества тепловой массы для хранения и выделения тепла маловероятно, что что-либо, кроме самых хорошо изолированных зданий, будет поддерживать комфортную комнатную температуру от заката до рассвета в холодную зимнюю ночь.
Если вы ищете солнечный воздухонагреватель для обогрева здания без электричества, вы можете получить тепло просто за счет естественной конвекции, когда теплый воздух поднимается вверх, но вы получите гораздо больше тепла, нагнетая воздух через него с помощью вентилятора. Вентиляторам не требуется много энергии для работы, поэтому небольшая специальная фотоэлектрическая панель будет работать, когда нет другой доступной энергии, и будет автоматически запускать вентилятор, когда движение воздуха необходимо больше всего — когда солнце светит на панель. — и остановится ночью, когда панель остынет.12-вольтовые вентиляторы для охлаждения настольных компьютеров — это идеальный способ создать давление в системе и заставить воздух двигаться для солнечных нагревателей воздуха, установленных вне сети.
Солнечные батареи в банках: Это не что иное, как гениальность, и это может быть единственной серьезной причиной, чтобы оправдать употребление шипучки. Однако это довольно трудоемкий процесс — банки необходимо очистить, прорезать отверстия в дне, удалить выступы, затем их нужно склеить в стопку и, наконец, покрасить в черный цвет.
Солнечный нагреватель из банокВоздух вдувается в камеру в нижней части нагревательной панели и нагнетается через стопки банок в верхнюю камеру, которая собирает нагретый солнцем воздух и направляет его обратно в помещение.
Солнечные коллекторы с водосточными трубами: Как это ни звучит, эта конструкция заменяет стопку банок из-под газированных напитков в панели солнечного нагрева воздуха стандартными водосточными желобами, окрашенными в матовый черный цвет для поглощения солнечных лучей. К этому применимы те же принципы, что и к солнечному коллектору, и хотя вы потратите больше на материалы, вы сэкономите много на рабочей силе, и он выглядит более аккуратно. Конечный результат тот же; воздух нагревается, проходя через черные трубки, когда светит солнце.
Солнечный нагреватель с водосточной трубой © Builditsolar
Солнечный экран или поглотитель тепла из листового металла: Найденные нами конструкции включают 3 слоя экрана для обеспечения единой черной поверхности.Сетчатые коллекторы обычно не разделяют воздух на отдельные камеры, как в двух предыдущих конструкциях; воздух поднимается на одну камеру за экраном или плоской металлической поверхностью.
Солнечный воздухонагреватель из гофрированного металлаМне кажется, что из двух вариантов конструкция экрана требует немного больше работы по сравнению с использованием листового металла (как показано выше), который можно сделать из старой металлической кровли и покрасить ее в черный матовый цвет. Помимо труда, испытания между сетчатым коллектором и коллектором для поп-банки показали, что сетчатый коллектор действительно выделяет больше тепла, подробнее читайте здесь.
Размер солнечной панели: Это определяет объем воздуха, который вы можете кондиционировать, и температуру на выходе. Выбор размера для строительства или покупки будет зависеть от ваших потребностей и от того, сколько места на внешней стене вы можете выделить для панели.
Солнечное поглощение: Количество тепла, которое панели могут собирать, ограничено в зависимости от отражающей способности черной поверхности, и матовая краска вам больше подойдет, чем глянцевая.Остекление само по себе будет мгновенно отражать около 10%, но это важно, особенно в районах с движением воздуха, создающим фактор охлаждения ветром зимой, поэтому действительно лучшее, на что вы можете надеяться в общей производительности от панели солнечного нагрева воздуха, это поглощение около 80%. доступного света.
Проводимость тепловой панели: Материалы с более высокой проводимостью улучшают характеристики солнечного нагревателя воздуха. Например, черная труба из ПВХ не будет выделять столько тепла, сколько черная металлическая труба. Даже разные металлы будут иметь разную скорость проводимости.Медь является одним из лучших проводников, но она очень дорогая, и может быть сложно получить больший диаметр или заставить краску прилипать к ней, поэтому преимущество повышенной проводимости, вероятно, не будет стоить дополнительных затрат.
Чтобы выбрать вариант панели водосточной трубы для сборки панели солнечного нагревателя воздуха своими руками, обязательно используйте металл, а не пластик, и если он имеет глянцевое покрытие, его стоит покрасить в черный матовый цвет.
Производительность дома: Количество тепла, необходимое дому для обогрева жильцов, определяется его потерями.Солнечный нагреватель обеспечит больший процент необходимого тепла в доме, если эта потребность в тепле ниже, поэтому то, насколько хорошо изолирован и воздухонепроницаем дом, будет решающим фактором в том, насколько большим должен быть пассивный солнечный нагреватель воздуха, чтобы сделать отопление. разница.
Облачность: В районах, где регулярно бывает пасмурно, например, на северном берегу Ванкувера в Канаде или в Пескадеро в Калифорнии , покупка или строительство может не стоить затрат и хлопот. Конечно, срок окупаемости труда и денег, вложенных в панель воздушного отопления solair, будет намного больше.
Широта: Чем дальше на север вы идете, тем меньше солнечных часов у вас будет в зимний день, поэтому затраты или усилия, необходимые для изготовления панели, перестанут быть оправданными на определенной более высокой широте — хотя, если теплосборная панель – стена -установка и дополнительное тепло могут приветствоваться, тогда в северных районах это все еще может иметь смысл — любые читатели на Северных территориях или на Аляске, которые построили или использовали солнечные панели для нагрева воздуха, могут оставить комментарий ниже!
Ахиллесова пята большинства генераторов возобновляемой энергии, таких как солнечные воздухонагреватели, – это надежность, а также аккумулирование энергии.Не всегда дует ветер и не всегда светит солнце (точнее, мы не всегда его видим). Таким образом, главный недостаток солнечных воздухонагревателей заключается в том, что вы получаете тепло только тогда, когда светит солнце.
Короткие зимние дни и непредсказуемая облачность затрудняют использование солнечных воздухонагревателей в качестве основного источника тепла, потому что вы будете получать все свое тепло в солнечные часы, но затем вам придется время от времени проводить легкие 16 часов без поступления тепла. А более короткие дни зимой означают, что они генерируют наименьшее количество тепла, когда вам это нужно больше всего, хотя это можно уменьшить, установив стену на южной стороне.Во всех домах, кроме наиболее сильно изолированных, в более мягком климате, с тепловой массой, используемой для накопления тепла, вам, вероятно, потребуется дополнительный источник тепла, такой как высокоэффективные дровяные печи или камины, или, если нет электричества, древесные гранулы. печь.
Если вы включаете тепловую массу в дом для хранения и выделения тепла, вы можете распределить собранное тепло в течение более длительного периода времени, и для этого существует множество творческих способов.Придерживаясь темы «сделай сам», например, для сараев, гаражей или теплиц, вы можете направить нагретый воздух через трубы, встроенные в песок, кирпичи, каменную кладку и т. д., прежде чем выпускать его непосредственно в кондиционируемое пространство. Вместо того, чтобы просто нагревать воздух, плотные материалы будут поглощать часть этого тепла и медленно отдавать его с течением времени после захода солнца.
Нет ничего, что могло бы сказать, что вы не могли бы сделать это для пристройки к вашему дому, просто мы, как правило, немного более придирчивы к окончательному виду в наших домах.Таким образом, в доме может потребоваться немного более эстетичный дизайн, чем в мастерской или гараже, для хранения части тепла, выделяемого пассивной системой солнечного нагрева воздуха.
В частности, теплицы, построенные в холодном климате, имеют склонность к перегреву днем, но иногда слишком прохладно ночью для молодых растений. Имейте в виду, что более важно, чтобы корни оставались теплыми, чем само растение, при условии, конечно, что воздух остается выше нуля. Если вы включите солнечный нагреватель воздуха в конструкцию теплицы и передадите часть тепла на платформу с тепловой массой, на которой могут стоять ваши ящики с почвой, вы можете начать вегетационный период раньше.
Также рекомендуется включить в панель солнечного нагрева воздуха какой-либо перепускной клапан, который может выпускать воздух летом, чтобы предотвратить перегрев, когда панель активно не используется — например, для «приготовления» панели.
Вы также можете применить принципы пассивного обогрева и охлаждения, поместив панель под карниз, где она будет полностью открыта низкому зимнему солнцу, но будет затенена, когда солнце находится высоко над головой и вам не нужно тепло.
Поиск в Интернете показывает бесконечный список конструкций и методов сборки солнечных воздухонагревателей, сделанных своими руками.Разные дизайны будут по-разному находить отклик у разных людей, поэтому выберите тот, который лучше всего соответствует вашему набору навыков, набору инструментов и концентрации внимания. Если в процессе у вас возникнут какие-либо блестящие дизайнерские идеи или модификации для пассивных солнечных воздухонагревателей, поделитесь ими в разделе комментариев ниже.
Посмотрите видео «Сделай сам» ниже, чтобы получить лучшее представление о том, как легко можно построить солнечные панели для нагрева воздуха.
Пожалуйста, наслаждайтесь нашим быстрым видео! Дополнительное описание под видео.
Панельные дома Landmark существуют уже несколько десятилетий. Люди только сейчас осознают их истинные преимущества. Обшивка панелями — это просто процесс изготовления стеновых секций на заводе, а не на строительной площадке. Делая это, мы сокращаем отходы, ошибки и просчеты, контролируем затраты и обеспечиваем неизменно высокое качество продукта. Мы также можем предоставить вам гарантированную стоимость материалов, которые мы поставляем для строительства вашего дома.
Некоторые люди называют их сборными домами, сборными домами, панельными домами, сборными панельными домами и другими названиями.Реальность такова, что наша система изготовления сборных домов из панелей является более эффективным методом сборки палочек по индивидуальному заказу.
Landmark использует качественную производственную линию для сборки вашего нового дома в заводских условиях и в контролируемой среде! Было показано, что это позволяет производить более стабильный и более качественный продукт, чем обычное строительство из стержней, при контролируемой стоимости.
Мы можем помочь вам во всех штатах от Нью-Йорка до Флориды, от Калифорнии до Вашингтона, наши панельные дома доставлены всем!
Панельные дома Landmark — это , а не модульные или трейлерные дома .Панельные дома в основном представляют собой дома, построенные из палочек, собранные из панелей и ферм в контролируемой среде производственной линии.
Пожалуйста, наслаждайтесь изображениями ниже, которые объясняют процесс. В конце фотографий у нас есть 1-минутное видео, показывающее сборку реального дома.
Предварительные планы разработаны по вашему вкусу
Вы можете выбрать один из 2000 планов или спроектировать собственный дом. Мы можем нарисовать планы вашего нового дома, спроектировать их и изготовить ваш новый панельный дом.
Комплект для дома из панелей, готовый к доставке компанией Landmark Home and Land co.
Панельный дом размещается на грузовых платформах и доставляется на вашу строительную площадку. Компоненты дома можно разгружать с помощью вилочного погрузчика, вилочного погрузчика на гибкой стойке или небольшого крана. Вилочные погрузчики наиболее доступны по цене, и их также можно использовать в процессе сборки.
При поставке мы предоставляем полные схемы сборки. На этих планах показано точное размещение каждой балки перекрытия, стеновой панели и фермы крыши.
Дополнительная система ферм пола, ожидающая монтажа обшивки пола
Планы компоновки системы перекрытий показывают, где должна быть размещена каждая ферма, двутавровая балка или балка перекрытия. Делает сборку очень простой и быстрой.
Landmark предлагает три варианта напольных систем:
Наружная стеновая панель установлена и закреплена
Наружные стеновые панели собираются с 6-дюймовыми наружными стенами. 4″ доступны, если вы выберете. Мы включаем все черновые проемы для окон и дверей в соответствии с вашими требованиями. Если ваша стена опирается на цемент, на ней будет установлена обработанная нижняя плита. Двойная верхняя пластина поставляется для установки на месте, чтобы связать стены вместе. Мы поставляем все необходимые крепления.
Установлены панельные внутренние стены. Далее следует установка верхнего этажа или кровельной системы.
Затем устанавливаются внутренние панели
. Мы также поставляем все черновые проемы для межкомнатных дверей. Эти внутренние стены также показаны на монтажных планах.
стропильные фермы установлены и ожидают обшивки крыши
Затем монтируются стропильные фермы
вместе с обшивкой крыши и нижней облицовкой.Стропильные фермы позволяют быстро собрать вашу кровельную систему. Для некоторых конструкций требуются стропильные системы, которые мы также поставляем.
Панельный дом в сборе Ориентир. Сейчас готов к внешней и внутренней отделке.
Комплект для дома из панелей в сборе. Этот дом был собран очень быстро и в рамках контролируемого бюджета.
Теперь дом готов для того, чтобы его владелец/строитель мог продолжить отделку дома.Снаружи будут установлены черепица, окна и двери, а также наружный сайдинг.
В интерьере установят отопление и вентиляцию, сантехнику, электрику, изоляцию, гипсокартон, межкомнатные двери, отделку и шкафы.
Элементы внутренней и внешней отделки закупаются на месте, чтобы обеспечить лучший выбор и проверку нашими клиентами.
Типовой набор для дома из панелей можно собрать очень быстро и за несколько дней.
Что входит в комплект поставки панели?
Комплект панелей Landmark включает в себя больше, чем просто материалы для строительства вашего дома.Когда вы покупаете свой дом, Landmark предоставляет предварительные планы, проектирование, окончательные планы разрешений и этапов строительства, планы сборки и доставку вашего нового комплекта панельного дома. Мы также очень гордимся нашим обслуживанием клиентов и доступностью!
Обратите внимание, что все или наши деревянные материалы высушиваются в печи, чтобы придать устойчивость вашему новому дому.
Система пола:
Стены:
Крыша:
Лестницы:
Разъемы:
Разное:
Доставка:
Инженерная поддержка:
Отдел обслуживания клиентов:
Еще одно познавательное видео! Пожалуйста, просмотрите это короткое видео, в котором показан процесс установки панельного дома Landmark!
WILLIAMSPORT, Pa. — Видео студенческой организации Пенсильванского технологического колледжа о жизнеспособной альтернативе традиционному бетону «сделай сам» — с юмором среди ключевых ингредиентов — вошло в 20 лучших в рейтинге недавний конкурс, спонсируемый отраслевой торговой группой.
Три члена колледжа ConCreate Design Club, студенческого отделения Американского института бетона, сняли и снялись в семиминутном видео, которое было представлено на конкурсе Concrete Solutions, организованном ACI. Участвовали Мэдисон Л. Кистлер из Куцтауна, президент клуба; вице-президент Харрисон Х. Вольфарт из Мидлотиана, Вирджиния; и Ной В. Шафер из Тованды, член совета директоров клуба.
Кистлер и Вольфарт получают степень младшего специалиста в области технологий конкретных наук и степень бакалавра в области прикладных технологий; Шафер специализируется на технологиях гражданского строительства.Кроме того, в следующем месяце Кистлер получит двухлетнюю степень в области геодезических технологий, а Вольфарт в 2020 году получит степень младшего специалиста в области строительных технологий.
Видео, созданное во время виртуального мозгового штурма между членами и Джозефом Ф. ДиБуччи, выпускником и основателем клуба, знакомит зрителей с «бумагоблоком», который использует макулатуру и другую переработанную бумагу вместо заполнителя.
«Это отличный способ вовлечь людей дома… которые мало что знают о бетоне, кроме тротуаров и складских полов, и просто обыденной повседневной жизни», — сказал Вольфарт.«Люди не знают, что это нечто большее. Это идеальный материал для проектов «сделай сам», потому что большая часть смеси — это то, что вы найдете в своем доме, не говоря уже о том, что вы ее перерабатываете. Он зеленый, и это здорово!»
Кистлер, которую коллеги назвали «звездой» за то, что она вызвалась залезть в мусорный бак в начальной сцене видео, сказала, что на подготовку проекта ушло около недели (включая тестирование их «паперкретных» смесей) и еще неделю или около того на подготовку. съемка, обмен видеозаписями друг друга и монтаж.
Учащихся оценивали по ряду критериев, включая креативность и ясность их презентации, участие всей их команды и потенциальное влияние их решения на общество.
«Для нас было немного унизительно, что люди так приняли нашу работу, — сказал Вольфарт. «Я думаю, одна вещь, которую они, возможно, оценили, это то, что мы чувствуем, что выделяемся, и другие люди, возможно, видели это. Потому что мы действительно показывали практический аспект проведения экспериментов.
«А нам было весело; Думаю, людям нравится это видеть», — добавил Вольфарт.
Наряду с тем, что их работа была выбрана среди 20 лучших видеороликов конкурса, члены команды Penn College дали виртуальное интервью отраслевым судьям. Клуб использовал этот материал в декоративных целях, превращая его в украшения, но Вольфарт сказал, что жюри заинтересовано в его потенциале для коммерческого использования, особенно в качестве текучего наполнителя.
«Это тип сверхслабого бетона, который можно легко выкопать обратно», — сказал он, например, когда для закрепления подземного трубопровода требуется низкопрочная засыпка.«Papercrete отлично подойдет для этого!»
«У него также есть эффект «Вау!»», — добавил Шафер. «Это то, о чем никто никогда не слышал раньше. Помню, я рассказал об этом отцу, и он сказал: «Это совсем не похоже на то, чем должен быть бетон!» Он бетонный, но это совершенно другая сторона».
Клуб, созданный по совету инструктора по строительным технологиям Франклина Х. Ребера-младшего, был назван Выдающейся студенческой организацией колледжа года в 2020 году — вскоре после того, как он был сформирован как ответвление двухгодичного курса колледжа по технологии бетона и незадолго до того, как он стал студенческим отделением ACI.
Среди его мероприятий — ювелирные мастерские для студентов и сотрудников, а также создание предметов для продажи на ежегодном тихом аукционе Ассоциации студенческого самоуправления в пользу стипендиального фонда для руководителей кампуса.
Для получения дополнительной информации о бетонных науках или других специальностях Школы инженерных технологий Пенсильванского колледжа посетите сайт www.pct.edu/et или позвоните по телефону 570-327-4520.
Чтобы узнать больше об этом колледже, национальном лидере в области обучения прикладным технологиям, посетите сайт www.pct.edu, по электронной почте [email protected] или позвоните по бесплатному номеру 800-367-9222.
Как партнер Amazon, я зарабатываю на соответствующих покупках.
Беспилотные летательные аппараты существуют уже несколько десятилетий, но наибольшей популярности они достигли в последние годы благодаря небольшим коммерческим дронам. Новая так называемая технология FPV (вид от первого лица) дала нам уникальный опыт полета, а усовершенствование систем GPS в дронах открыло совершенно новый мир для увлеченных людей.
Конечно, дроны — не единственные радиоуправляемые летательные аппараты на рынке, но их маневренные мультикоптеры и их способность делать потрясающие фотографии и записывать потрясающие видео во время полета сделали их самыми популярными. Вот почему коммерческие дроны в настоящее время пользуются большим спросом, но задумывались ли вы когда-нибудь, как построить дрон своими руками с нуля?
Сегодня на рынке представлен широкий ассортимент дронов, отличающихся размерами, дизайном и свойствами. Вам просто нужно посетить некоторые популярные интернет-магазины, где продаются дроны, и найти готовую модель, которая лучше всего подходит вам по своим характеристикам и цене.
Большинство людей просто купят дрон. С другой стороны, людям, которым нравятся проекты «сделай сам», может понравиться создание этих устройств с нуля. Если вам тоже нравится это ремесло, вы можете купить комплекты дронов и наслаждаться их сборкой, как пазл Lego.
Настоящая задача состоит в том, чтобы собрать дрон с нуля без использования специального набора. Это сложный проект, так как вам придется самостоятельно найти необходимые детали и представить конструкцию дрона. Так что вы скажете? Готовы ли вы к этой задаче?
Эта статья проведет вас через основные этапы создания дрона с нуля.Как и ожидалось, это может быть чрезвычайно сложный проект, в зависимости от типа дрона, который вы хотите построить, и необходимых материалов. Эта статья познакомит вас с общим описанием того, как выглядит самодельный квадрокоптер, и, надеюсь, это поможет вам понять, действительно ли вы хотите взяться за этот проект. Никто не говорит, что это будет легко, но некоторые люди считают, что конечный результат более чем того стоит!
Прежде чем вы начнете делать этот дрон своими руками, вам нужно знать, какие компоненты необходимы для его сборки; если вы хотите, чтобы он летал, конечно.
Вот базовый список компонентов, которые вам понадобятся для самостоятельной сборки дрона:
Помимо вышеупомянутых деталей, вам также потребуются силиконовые провода AWG, зарядное устройство, кабели сервоприводов, стяжки, командные планки 3M, резьбовые герметики и т. д. В дополнение к этим компонентам вы также можете встраивайте в свой дрон другие аксессуары и делайте его более продвинутым.
Другими словами, существует множество способов собрать дрон, и в зависимости от того, насколько вы действительно хотите сделать его своими руками, эти шаги будут различаться, и необходимые компоненты будут меняться. Руководство ниже даст вам представление о процессе изготовления квадрокоптера своими руками.
Существуют различные типы дронов, но люди считают квадрокоптеры более эффективными, так как на них легче летать.
Итак, в этом пошаговом руководстве мы сосредоточились на том, чтобы показать вам, как собрать квадрокоптер из деталей, которые вы можете купить отдельно:
Неважно, каким будет ваш дрон , он должен иметь рамку.Итак, первая задача – сделать рамку. Для этого можно использовать разные материалы, например, металл, пластик или дерево. Эти материалы будут различаться в зависимости от того, насколько прочным должен быть дрон.
Если вы выбираете древесину для каркаса, найдите древесную плиту длиной более 60 см и толщиной около 25-30 мм. Разрежьте эту доску таким образом, чтобы получилось две планки длиной 60 см и шириной 30 мм. Эти две длины необходимы для изготовления конструкции вашего будущего квадроцикла.
Пересекая эти две планки, вы получите X-образную рамку.Также вам понадобится деревянный лист, чтобы сделать и добавить прямоугольную деталь в центральной части этой рамы. Его размер должен быть 6×15 см, а толщина около 2 мм.
Конечно, вы можете использовать другие размеры, если хотите, но это даст вам довольно хороший квадроцикл. Чтобы соединить эти детали, вам понадобятся гвозди и клей. Если вы решите использовать металл или пластик, размеры будут одинаковыми, но способ соединения планок будет другим.
Ознакомьтесь с нашими предложениями о лучших готовых рамах, которые вы можете использовать в качестве основы для своего проекта:
ESC (электронные регуляторы скорости), двигатели , а пропеллеры являются одними из самых важных элементов функционального дрона.Таким образом, вы должны получить эти компоненты в авторизованном магазине, чтобы обеспечить качество и надежность. Они должны соответствовать размеру вашего дрона, так что имейте это в виду при их покупке. Не бойтесь попросить помощи у кого-нибудь в магазине.
При поиске двигателей (или роторов) , вы должны знать, что мультироторные дроны развивают большую скорость и обеспечивают стабильный полет, так как каждый ротор работает с другими точками тяги. Например, обратите внимание на эти роторы:
Для пропеллеров мы предлагаем вам купить металлические 9-дюймовые винты, которые вы можете найти на рынке по очень доступной цене.Они прочные и не сгибаются так легко, если дрон обо что-то ударится во время полета. Однако, если вам нужна лучшая производительность, было бы лучше приобрести карбоновые пропеллеры. Если вам нужна хорошая производительность, мы рекомендуем вам приобрести любой из них:
И, наконец, вам нужно подобрать несколько ESC (электронных регуляторов скорости) , если вам не нужны 4 из них (имейте в виду, что мы говорим здесь о квадроцикле), вы можете купить контроллер 4 в 1. Мы предлагаем следующие модели, отличные и надежные:
Следующее, что вам нужно сделать, это просверлить отверстия в раме для двигателей в соответствии с расстоянием между отверстиями для винтов. на моторах.Хорошо бы сделать еще одно отверстие, которое позволит клипсе и валу мотора свободно двигаться.
Однако это действие можно пропустить, если двигатели уже поставляются с креплениями. Поместите двигатель в соответствующее место и закрепите его на раме с помощью винтов и отвертки.
После монтажа двигателей необходимо также установить регуляторы скорости. Как вы будете это делать? Рекомендуется подключать регуляторы скорости к нижней стороне рамы по нескольким причинам, влияющим на функциональность дрона.Эти причины, среди прочего, включают в себя то, что он «разгрузит» верхнюю часть дрона, где должны быть добавлены другие компоненты.
Чтобы надежно закрепить регулятор на раме, необходимо использовать стяжки. Таким образом, ваши ESC будут привязаны и надежно закреплены во время полета.
Это шасси является важной частью при посадке БПЛА, поскольку оно значительно снижает ударную нагрузку при приземлении дрона на твердую поверхность. Его можно сделать по-разному, но стоит проявить творческий подход и сделать его по-своему, неповторимо.
Вот одна идея: найти металлическую трубу (диаметром около 6 дюймов) и отрезать (подходящим инструментом) 4 кольца толщиной 1-2 см. Разумеется, размер этих колец должен соответствовать общему размеру вашего дрона. Затем вы можете использовать клейкую ленту, чтобы прикрепить эти части к раме.
Если вам не нравится эта идея с металлической трубой, вы также можете использовать другие гибкие, но прочные материалы, например, новый пластик или что-нибудь, что снижает ударную нагрузку.
Каждый летающий дрон должен иметь систему управления. Эта электронная система позволяет дрону устойчиво находиться в воздухе во время полета и обрабатывает все сдвиги и изменения направления и ветра.
На этом этапе есть два варианта:
Первый и самый простой вариант — купить готовый к использованию контроллер. При втором варианте вы делаете это сами.
Для этой работы вы можете использовать один из следующих исходников проектов полетных контроллеров :
Если вы хотите сделать контроллер самостоятельно, вам следует выбрать один из этих проектов, который лучше всего соответствует вашим потребностям. Перейдите по ссылкам выше, чтобы провести дополнительные исследования и более подробно изучить индивидуальные особенности каждого из них. Создать такое устройство очень сложно, и для этого требуется опытный специалист по дронам. Но если вы сможете, ваш дрон станет идеальным летательным аппаратом из серии «сделай сам ».
Это система дистанционного управления, необходимая для управления дроном.
В настоящее время доступны различные системы управления RC , такие как FlySky, FrSky, Radiolink и так далее. Вы можете найти более подробную информацию и изучить все эти системы здесь:
В дополнение к этой системе вам также понадобятся несколько каналов для рыскания, тангажа, газа и крена, а также дополнительные каналы, если вы хотите чтобы установить управление камерой на ваш дрон для аэрофотосъемки.
После того, как вы выбрали конкретный полетный контроллер, который лучше всего соответствует вашим потребностям, вам необходимо установить его.Есть несколько способов его крепления. Например, вы можете разместить его на верхней части рамы в определенном направлении, но вам нужно убедиться, что все компоненты надежно закреплены, прежде чем калибровать дрон. Для этой цели также можно использовать стяжки, о которых говорилось выше.
Рекомендуется положить небольшой кусочек губки на нижнюю часть контроллера полета, поскольку он поглощает и уменьшает вибрации от двигателей. Таким образом, ваш дрон будет более устойчивым во время полета, а стабильность является ключом к управлению дроном.
Следующее, что вам нужно сделать, это настроить и подключить полетный контроллер к электронным регуляторам скорости.
Также необходимо подключить его к пульту дистанционного управления. Чтобы увидеть, как выполнить этот шаг, вам нужно будет найти в Интернете соответствующее обучающее видео для конкретного полетного контроллера, который вы ранее установили.
Я написал полное руководство по , как собрать квадрокоптер с контроллером Arduino Uno .Существует много информации о сборке, подключении всего вместе и связанной с этим науке программирования.
Перед тем, как использовать дрон, убедитесь, что все работает правильно. Поэтому перед первым полетом нужно проверить все функции. Вы можете протестировать датчики, а также другие компоненты вашего дрона, используя специальный LibrePilot.
Чтобы убедиться, что все работает хорошо, нужно снять реквизит и провести небольшой эксперимент с пультом.Это гарантирует, что вы можете протестировать дрон, не рискуя сломать его.
Для этого теста вы должны найти подходящее место и попытаться переместить свой дрон в пределах его контрольной дистанции. Обратите внимание на стяжки и кабели, чтобы убедиться, что они хорошо подсоединены. Когда все в порядке, ваш дрон готов к полету!
Убедитесь, что вы не срезаете углы на этом шаге, крайне важно протестировать все в деталях, прежде чем запускать дрон. Вы же не хотите, чтобы первый полет вашего дрона стал последним!
Это последний (и, осмелюсь сказать, самый важный) шаг.Перед взлетом аккумулятор должен быть хорошо подключен, а все компоненты должны быть закреплены на месте. Для испытательного полета нужно тщательно выбирать место, так как этот самолет может нанести серьезные повреждения, а также может быть поврежден. Лучше всего выбрать открытую ровную площадку, чтобы не рисковать повредить что-либо своим дроном или наоборот. Кроме того, вы всегда будете видеть свой дрон.
Поставьте свой квадроцикл на землю, запустите его, возьмите контроллер полета и начните свой первый полет.Рекомендуется медленно увеличить скорость дрона и в первый раз запустить его на малой высоте. Таким образом, если он начнет выходить из-под контроля, ущерб будет не таким значительным.
Если дрон начинает дрейфовать в одном направлении, необходимо использовать триммеры, чтобы произвести необходимую коррекцию полета. Кроме того, вы должны попробовать разные значения PID, чтобы увидеть, как ваш дрон работает на разных входах, пока вы не получите именно то, что хотите.
В этой статье нам удалось вкратце рассказать о деталях и шагах, необходимых для создания дрона с нуля, но вам следует подумать о том, чтобы узнать больше.Более того, в дополнение к основным шагам, которые мы только что описали, существует множество «промежуточных шагов». Это просто тот факт, что из-за множества типов дронов, компонентов, программ и аксессуаров существует множество способов построить дрон в зависимости от сложности дрона, который вы планируете сделать.
Итак, каким будет окончательный вывод, когда дело доходит до беспилотного летательного аппарата своими руками? В любом случае, они не станут серьезными конкурентами готовым дронам на рынке, особенно если их делают любители.
Этот общий разрыв в качестве между самодельными и готовыми к использованию дронами касается как характеристик, так и внешнего вида. Однако люди, которые строят БПЛА с нуля, обычно не хотят конкурировать с коммерческими беспилотниками, они просто делают это для удовольствия. Это неописуемая радость, когда ты поднимаешь в воздух свой самодельный самолет! Люди, которые хотят построить дрон, скорее всего, просто хотят освоить новый навык и гордятся тем, что построили сами, независимо от того, насколько высокопроизводительным может быть конечный результат.
Другим важным фактором является общая стоимость такого дрона. Поскольку задействовано так много потенциальных переменных, компонентов и программ, стоимость может действительно колебаться. Стоимость будет зависеть от компонентов, которые вы собираетесь использовать, если вы рассматриваете дополнительные аксессуары. Однако в качестве общего ориентира общие затраты на весь проект колеблются от 200 до 300 долларов за обычный квадрокоптер.
Помимо этой суммы, вы также должны учитывать стоимость камеры, а также собираетесь ли вы использовать дрон для съемки с воздуха и делать качественные фотографии.
Если вы посмотрите цены на Amazon и других подобных веб-сайтах, вы увидите, что вы можете купить продвинутый дрон, поддерживающий аэрофотосъемку, за ту же сумму, что и самодельный дрон.
