Содержание статьи:
1. Назначение мауэрлата
2. Установка стропильной системы
3. Устройство кровельного конька
4. Монтаж обрешетки
5. Укладка кровельного покрытия
Зачастую перед застройщиком очень остро встает вопрос, связанный с тем, как правильно построить крышу дома, причем сделать это так, чтобы в процессе эксплуатации не возникло каких-либо проблем, а сама крыша получилась надежной и прочной.
Далее речь пойдет именно о том, как правильно построить крышу своими руками, какую структуру имеет этот важный элемент дома, а также о том, какие этапы работы должны затрагиваться непосредственно в процессе монтажа. Безусловно, упомянуть сразу все возможные типы строительства крыш невозможно, поскольку вариантов устройства существует масса. Поэтому за основу можно взять строение крыши дома двускатного типа, являющейся одной из наиболее популярных среди всех типов конструкций.
Нужно отметить, что начинать обустройство крыши рекомендуется сразу же после возведения основного каркаса дома, то есть его стен, иначе есть вероятность, что здание без покрытия будет разрушаться изнутри.
Так как создание крыши с нуля – процесс весьма непростой, то обязательно необходимо создать желаемый проект строительства крыши своими руками, воспользовавшись для этого услугами специалиста. Здесь следует продумать будущую форму конструкции крыши с учетом параметров всего здания в целом, а также выбрать кровельный материал.
Чтобы разобраться с тем, как строить крышу, необходимо знать, что такое мауэрлат и какие функции он в себе несет. Мауэрлат – это балка опоры, выполненная из дерева и имеющая размеры приблизительно 150×150 миллиметров. Она укладывается по периметру всей площади здания на верхушки стен, то есть в те места, где будут крепиться стропильные ноги.
При условии, если площадь крыши составляет более 250 м², то закрепление мауэрлата требует установки в стену шпильки с резьбой, равной 12 миллиметрам на глубину не менее двух кирпичей. Шаг, с которым они должны располагаться – 2 метра. Шпилька является объектом, на который надевается брус и закрепляется при помощи гайки, имеющей широкую шайбу. Как правило, мауэрлат закрывают с внешней стороны стены кладкой.
Крайне важно помнить, что все элементы конструкции, состоящие из дерева необходимо обработать антисептиком, чтобы предотвратить их возможное гниение, а те места, в которых дерево соприкасается с бетоном или кирпичом, обязательно нужно оснастить гидроизоляцией.
Крепить мауэрлат к стене можно по-разному, например, при помощи арматуры, что станет весьма недорогим вариантом. После того как балка уложена, на арматуру приваривается специальная заглушка. Читайте также: «Как крепить мауэрлат к кирпичной стене».

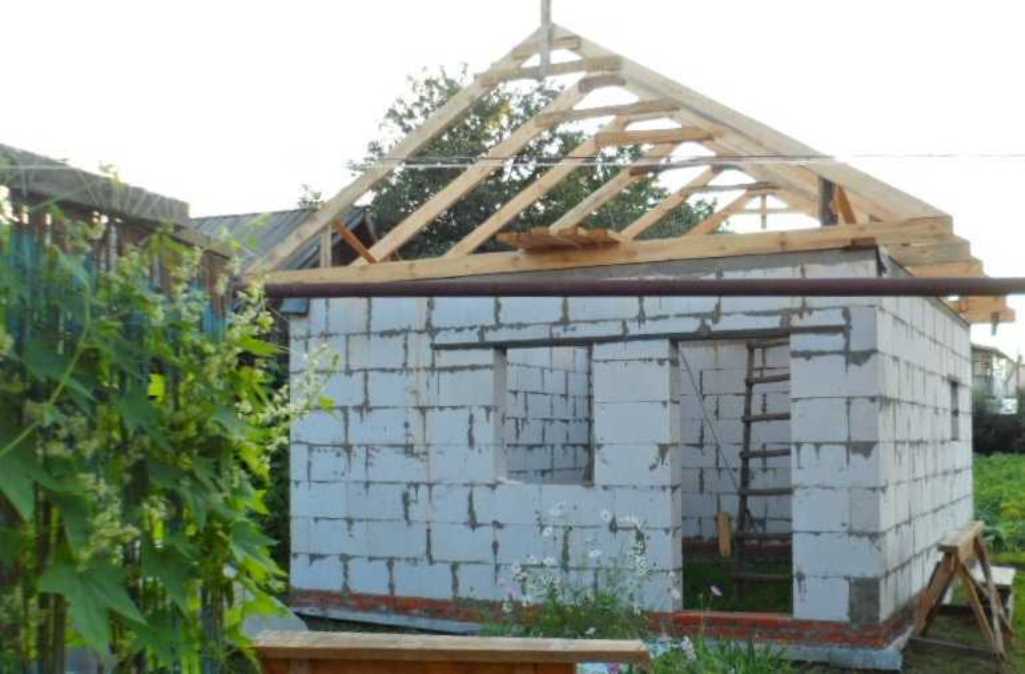

Задумываясь над тем, как правильно построить крышу, необходимо знать, что самым главным несущим элементом кровельного каркаса является стропило. Оно представляет собой балку, имеющую размеры 150×70 миллиметров. Однако параметры могут и отличаться в зависимости от того, какой вес имеет крыша, а также с каким шагом расположены стропильные ноги.
Например, если кровельным покрытием выступает такой легкий материал, как металлочерепица, то стропила вполне могут иметь параметры 50×150 миллиметров и располагаться с шагом, равным 70 – 80 сантиметрам. Если крыша состоит из обычной черепицы, то правильнее будет воспользоваться стропилом с параметрами 80×200 миллиметров или соорудить конструкцию, состоящую их двух балок, скрепленных вместе с соблюдением шага в 60 – 70 сантиметров (прочитайте также: «Как правильно сделать кровлю»).
Очень важно правильно закрепить стропила к мауэрлату. Для этого, заранее выполнив необходимый надрез, нужно упереть стропильную ногу в балку опоры. Далее углы скрепляются между собой при помощи угла из металла (детальнее: «Установка стропил на мауэрлат»).
Также можно закрепить стропила с помощью вбивания трех гвоздей.
Делается это следующим образом:
Такой способ укрепления сможет защитить всю конструкцию от непредвиденного смещения под воздействием нагрузок. Еще один важный момент: древесина, применяемая для устройства каркаса, должна иметь показатель влажности, не превышающий 20%.

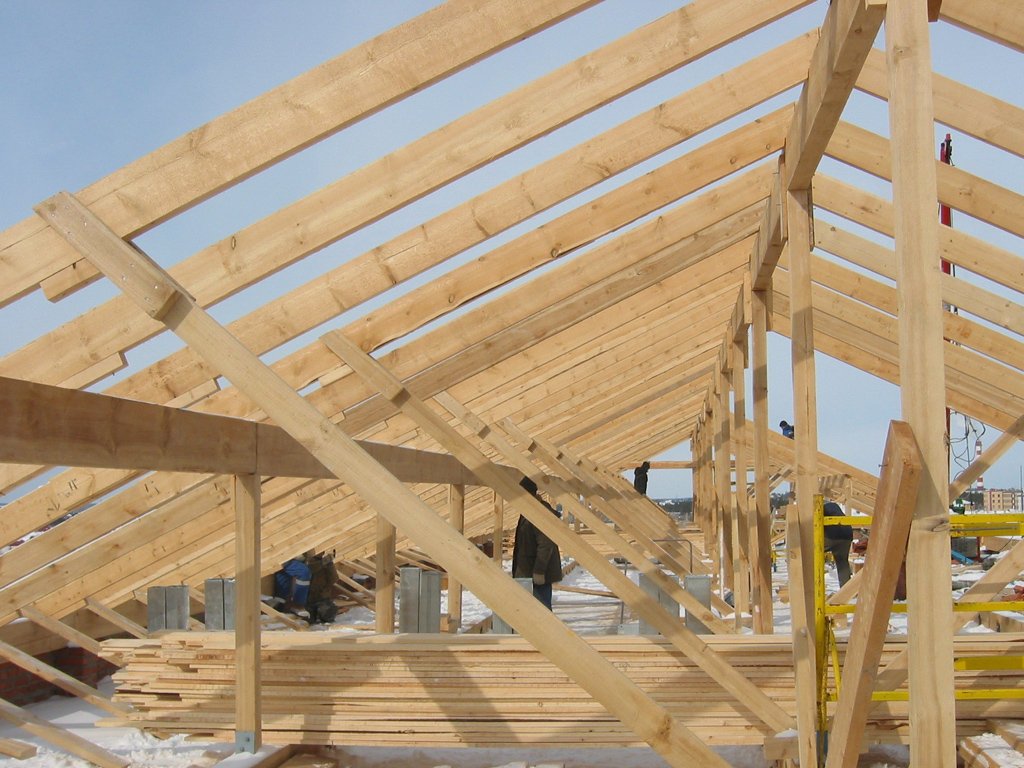

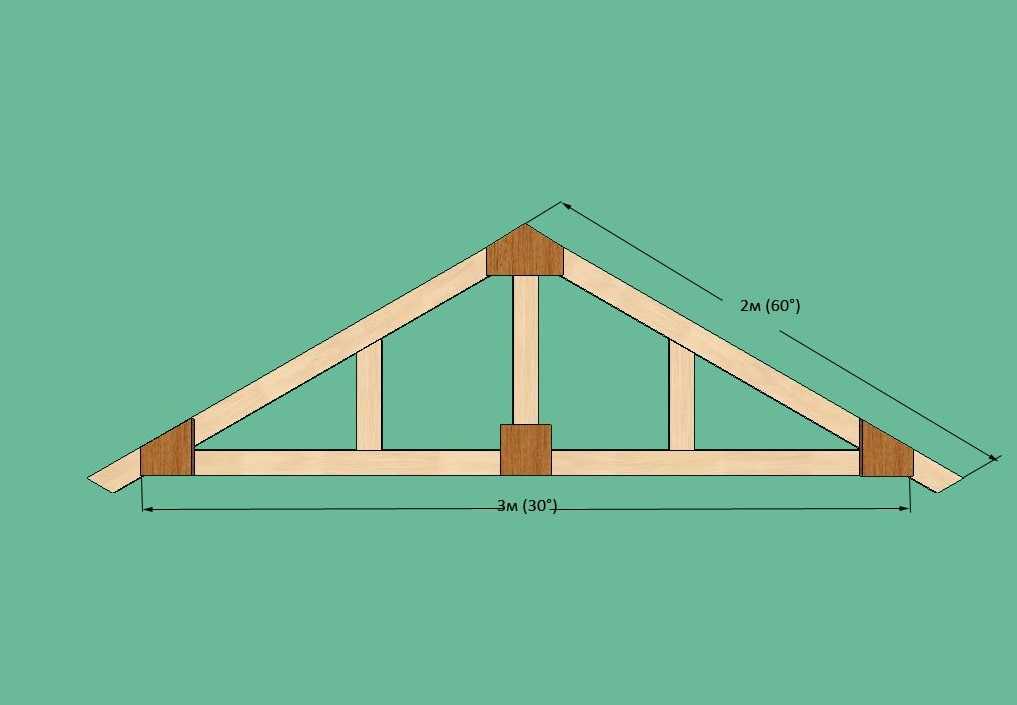

Видов стропил существует 2: наслонные и висячие. Наслонные стропила получили более широкое распространение.
Связано это с тем, что в отличие от висячих они имеют упоры, расположенные между несущими стенами сооружения. Именно поэтому такие стропила являются более простыми в установке. Применение висячих стропил обычно связано со случаями, когда функции упора несут лишь стены здания. Этот тип конструкции, безусловно, является более сложным, к тому же он требует использования дополнительных элементов. Висячие стропила можно увидеть в нежилых постройках, таких, как, например, хранилища, фермы и т.п., то есть в тех сооружениях, где перегородки не требуются. Читайте также: «Как сделать крышу дома своими руками – пошаговое руководство, инструкция по монтажу».
Строительство комбинированной крыши, смотрите на видео:
Необходимо помнить, что касаясь вопроса, связанного с тем, как правильно строить крышу, нельзя не упомянуть ее такой важный элемент, находящийся в самом верху, как конек.
Так, принято выделять следующие способы устройства конька:

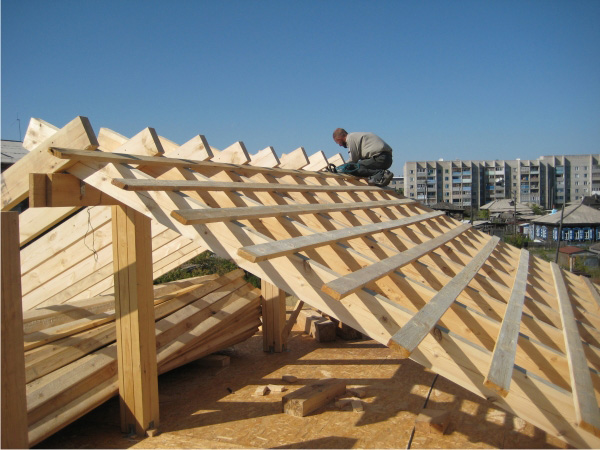

Определяясь с тем, как строить крышу далее, следует запомнить, что после установки несущей конструкции необходимо приступать к монтажу обрешетки, для чего применяются набиваемые на стропила доски или брус с сечением 50×50.
Такие параметры, как обрешеточный шаг или размер используемой доски напрямую зависят от того, какой тип кровли обустраивается и какой показатель имеет угол наклона кровли. При укладке мягкой кровли обрешетку следует монтировать вплотную, а для листовой кровли шаг должен составлять от 40 до 60 сантиметров. Зачастую встречается двойная обрешетка, суть которой заключается в набивке на стропильные ноги брусков с соблюдением определенного шага (контробрешетки), а затем непосредственно обрешетки. Этот тип устройства характерен для мягкой кровли.
Очень часто сегодня кровельным материалом выступает популярная металлочерепица, поскольку стоимость ее является вполне доступной, кроме того, она проста в монтаже и обладает долгим сроком службы, а благодаря широкому ассортименту цветовых оттенков можно воплотить в жизнь любое дизайнерское решение.
В этом случае использование гидроизоляции под кровлей является обязательным, также необходимо оснастить крышу утеплителем, который кладется под гидроизоляцию, и пароизоляцией, укладываемой прямо над жилым помещением.
Важно обеспечить вдоль всей длины кровли отверстия вентиляции для того, чтобы влага могла выходить беспрепятственно.
Так или иначе, при возникновении вопросов относительно устройства крыши информацию с подробными фото и видео монтажа всегда можно найти в Интернете, но также не следует пренебрегать и помощью специалистов во избежание возникновения дальнейших проблем во время эксплуатации.
Строительство крыши – работа, относящаяся к категории сложных строительных процессов. Провести её самостоятельно, не владея подготовительной базой, невозможно.
Однако, многие люди стремятся освоить это дело. И особенно те, кто обладает личными загородными участками, с установленными на них домами.
Мысль отремонтировать, сделать новую крышу, полностью разобрав предыдущую и воспользоваться собственными силами, нередко приходит в голову владельцам дачных домов.
Но, если демонтаж, относительно, не представляет собой особой проблемы, то последующие работы, от возведения каркаса и до укладки верхнего гидроизоляционного слоя, могут вызвать много вопросов.
Сложности возникают на этапе выбора формы конфигурации конструкции. Если предстоит ремонт существующего покрытия или устройство небольшого участка крыши прилегающей части дома, предстоящие работы не вызывают большого беспокойства по поводу того, что что-то пойдёт не так.
В остальном же когда речь заходит о полном комплексе работ, охватывающем всю верхнюю площадь сооружения, вопрос как правильно сделать крышу дома своими руками сразу обнаруживает ряд проблем, большинство из которых связано с отсутствием опыта в подобном деле.
Страхи быстрее всего уходят на задний план, когда перед глазами возникают цифры затрат на профессиональных мастеров, их услуги и предоставляемые материалы, которые профильные фирмы иногда предоставляют строго самостоятельно, игнорируя инициативы заказчиков заняться этим лично. В этом случае желание приобрести соответствующий опыт пересиливает мысли о необходимости пригласить профессиональную бригаду.
Ещё больший интерес пробуждается при просмотре фото крыш дома. Своими руками можно выполнить любые работы, и цветные наглядные пособия, а также подробные видео уроки подтверждают это. Главное, знать с чего начать.
Начинают строительство с определения типа крыши. Верхние конструкции дачного дома имеют несколько отличных друг от друга форм. Простейший вид – односкатное покрытие выбирают редко, только при строительстве пристроек.
Для формирования красивого вида предпочтение отдают следующим формам:
Двускатная.
Её плюсом является небольшой вес, появление в результате большого чердачного помещения, которое можно обустроить под мансарду. Такая конструкция проста, гармонична и наиболее привлекательна для многих.
Четырехскатная. Эта конструкция менее популярна, поскольку её строительство содержит много сложностей. Без серьёзных навыков, соорудить такую крышу трудно. Если есть мысль построить именно такую конструкцию, в распоряжении должна быть подробная инструкция: как сделать крышу.
Плюсами этого кровельного типа является эстетичность, возможность устроить широкую мансарду, четырехстороннее прогревание. В недостатки входит повышенный вес и сложность работ.
Комбинированная. Такая кровля выглядит очень оригинально. Так же как и предыдущий тип, она имеет свои сложности при постройке.
Но для желающих получить красивую разноуровневую крышу, все трудности преодолимы. В итоге получается крыша, которая гармонично выглядит на фоне любого выступающего участка дома.
Выбрать вариант конструкции можно, не прибегая к помощи специалистов. Но проект может сделать только профессиональный проектировщик. Сделать чертежи крыши своими руками, идея неразумная.
В данном случае не стоит жалеть о средствах и лучше всего сделать индивидуальный заказ в проектную фирму. Там, на основании выяснения всех необходимых запросов, включающих: конфигурацию, объём, отдельные параметры, составные части и дополнительные детали, составят подробные чертежи крыши.
Этапы строительства крыши дома предусматривают её возведение по определённой технологии. Распределяя строительство на главные составные части конструкции, получают следующее:
Оптимальный размер балок принимается сечением 7х15 см.Основными материалами при строительстве будут деревянные доски и брус. Крепление проводится гвоздями.
Когда деревянный каркас будет полностью готов, приступают к дальнейшим работам. В их перечень входит монтаж утепления, пароизоляция, устройство гидроизоляционных слоёв и укладка верхнего покрытия. В данном качестве часто используют черепицу или профильный лист.
Помимо вышеперечисленных работ обязательно нужно помнить о проведении вентиляции, монтаже карниза, внутренних ендов, труб, лотков для спуска воды. Кроме этого должны быть смонтированы капельники и подкладочный слой по краям крыши для защиты от проникновения влаги.
Также рекомендуем посетить:
EHT исследует некоторые основные методы каркаса крыши, от проектирования до монтажа.
Каркас крыши — один из тех плотницких навыков, которые кажутся довольно сложными, и действительно, некоторые проекты крыш сложны. Крыши в основном бывают пяти типов: односкатные, двускатные, вальмовые, вальмовые и мансардные. Еще одна распространенная конструкция на северо-востоке — «солтбокс», представляющий собой двускатную крышу с одной более длинной стороной. В наши дни все более популярными становятся «разрезы» или крыши с большим количеством ендов, слуховых окон и других особенностей. Во многих случаях при покупке планов дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки на место требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или арендовать оборудование для их установки. Однако поштучное строительство стропил / крыши по-прежнему является более распространенным методом строительства многих зданий.
Простые крыши, такие как навес или общий фронтон, довольно легко построить даже без планов, если вы понимаете основы и немного геометрии.
Чтобы построить любую крышу, кроме односкатной, включая фермы, вам нужно сначала определить несколько факторов; пролет, подъем, пробег и длина линии. Для односкатной крыши нужно знать только подъем, пролет и длину линии. Пролет – это расстояние поперек здания от внешней несущей стены до внешней несущей стены. Разбег составляет половину дистанции пролета. Подъем – это расстояние от центральной линии пролета до вершины линии крыши. Длина линии измеряется от внешней стороны линии несущей стены до осевой линии крыши в верхней части подъема. По сути, вы работаете с треугольником с двумя катетами и длиной линии в качестве гипотенузы.
Вам также необходимо знать желаемый уклон крыши. Шаг – это уклон или угол от стеновой пластины до линии конька крыши. Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что равно 1/4 или 1/3 общего пролета здания, не считая выступов. Шаг также имеет свое обозначение, определяемое подъемом в дюймах на 12 дюймов. Например, шаг 4/12 означает подъем крыши на 4 дюйма на каждые 12 дюймов. Важно иметь правильный шаг. Во многих случаях определенный шаг может быть необходим или даже требуется местными нормами.
Шаг определяется снеговыми нагрузками, другими погодными факторами и покрытием, наносимым на крышу. Для тех, кто живет в северных частях страны, обычно используется уклон 8 дюймов 12 или более, чтобы удерживать чрезмерные снеговые нагрузки с крыши. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 на 12 (шаг 3/12). Для более низких скатов необходимо применять сборную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.
Уклон — это величина угла или наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в дробях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Каркасный угольник традиционно используется для разметки крыши и определения уклона.
В этой статье речь пойдет о двускатной крыше без ендов и слуховых окон, потому что это самый распространенный и простой вариант для начинающего строителя.
После того, как вы определите подъем, пролет, прогон, длину линии и уклон, следующим шагом будет разметка стропил или отметка вырезов на шаблоне стропила для создания крыши.
При создании стропила используются три основных пропила; отвес в верхней части стропила, где он прилегает к коньковой пластине; хвостовой срез, образующий внешний край карниза здания; и птичий рот, который позиционирует стропила на верхней части настенной плиты. Мы покажем два способа раскладки стропил; один с использованием традиционного каркасного (2-футового) квадрата, а второй с использованием нового C.H. Поворотная площадь Хэнсона.
Держите обрамляющий угольник названием производителя вверх; это называется «лицом» квадрата, а противоположная сторона — «обратной стороной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12).
Первый шаг заключается в том, чтобы положить квадрат на конец стропильной доски и разместить 8 дюймов на шпунте (подъем) и 12 дюймов на лезвии (единица прогона). Измерьте расстояние от точки на лезвии до точки на язычке — должно быть 14-7/16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая выступ. Получившаяся цифра составляет 144-1/2 дюйма. Мы добавляем 12 дюймов для выступа, чтобы получить окончательную цифру 156-1/2 дюйма.
Осмотрите стропильную доску, чтобы определить, нет ли в ней изгиба или «короны». Вы должны сделать этот первый шаблон стропила на самой прямой доске, какую сможете найти. Если в доске есть какой-либо изгиб, разложите стропила так, чтобы вершина была направлена вверх или от вас. Опыт показал, что вес крыши постепенно сплющит эту макушку. (Если корону расположить вниз, крыша может в конечном итоге провиснуть.) Затем разложите стропила, как показано на следующей странице.
Этот пример для крыши с уклоном 8/12
- Расположите квадрат на конце стропильной доски так, чтобы шпунт был слева от вас и был обращен от вас. Расположите квадрат так, чтобы 8 дюймов на внешнем крае языка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на задней стороне языка. Это отвес для конька крыши.
- Измерьте верхнюю часть этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер меньше ¾ дюйма. Также исключите нависание в этом месте. Удерживая квадрат в том же положении, что и раньше, отметьте вниз сбоку от языка. Это отмечает отвес с внутренней стороны стены дома для выемки (называемой птичьим ртом) для размещения стропила на стеновой пластине.
- Добавьте длину выступа за эту отметку и отметьте ее. Обратите внимание, что квадрат перевернут.
- Затем держите квадрат на отвесной линии, обозначающей рот птицы. Определите толщину стенки или глубину выреза рта птицы и сделайте отметку. Вырежьте выемку сначала ручной пилой или переносной циркулярной пилой, а затем завершите разрез ручной пилой.
Другой способ выкладки стропила с помощью угольника называется «шаговым». Как только отвес отмечен, просто переместите квадрат на 12 дюймов и отметьте другой отвес. Продолжайте двигаться вниз по стропилу и отмечайте вертикальные разрезы, включая любые нечетные цифры.
Один из способов выкладки стропил с угольником называется «уступка». Сделайте дубликат стропила из шаблона. Затем разложите стропила на гладкой ровной поверхности с расстоянием между ними по линии конька 2 фута. Измерьте, чтобы убедиться, что подъем, длина и размах верны. Вы можете проверить их на здании, прежде чем резать остальные стропила.
Как только вы убедитесь, что эти два шаблона стропил правильно вырезаны, отметьте их как шаблоны, отметьте и отрежьте необходимое количество стропил. Если в здании есть висячие или «летучие» стропила для концов фронтона, обрежьте и их. Однако у них нет перерезанного птичьего рта.
Убедитесь, что вы внимательно следите за рисунком стропила. Несколько лет назад я строил двухэтажный дом. Один плотник разложил и начал пилить стропила. Ему стало плохо от дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда каркас крыши был завершен и установлен настил, образовался встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропила или просто не был таким точным, но это была дорогостоящая ошибка.
Новый метод C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад. Этот качественный инструмент представляет собой небольшой «регулируемый» угольник.
Он поставляется с собственным прочным держателем для ремня, который также предназначен для карандаша плотника и буклета с инструкциями.
Сводной квадрат имеет три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами подъема, обращенными к вам, и приподнятым забором справа, нижняя часть представляет собой основание треугольника (пробег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.
Для Pivot Square может быть задан любой шаг целого числа от 1/12 до 12/12. Просто отрегулируйте квадрат до нужного шага и зафиксируйте на месте с помощью рифленой ручки. Затем вы можете использовать угольник, чтобы перенести угол разреза на пиломатериал.
Или вы можете удерживать угольник на месте и использовать его в качестве надежной направляющей для переносной циркулярной пилы. Одной из замечательных особенностей является то, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать разрезы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разметки скатов с крутизной более 12/12, а также для раскладки вальмовых стропил. Эти цифры определяются на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок для создания впадин и впадин. И инструмент еще более универсален и может использоваться и для других разрезов. Ряд цифр проходит по центру градуированной дуги регулируемого лезвия с обеих сторон инструмента. Каждое из этих чисел представляет собой дополнение соответствующего угла вдоль ребра. Сумма этих двух цифр всегда равна 90 градусов. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.
Вы можете сделать разрез под углом 20 градусов, следуя заданному углу, перевернуть инструмент и сделать дополнительный разрез под углом 70 градусов, чтобы получить идеальные 90 градусов. Квадрат также поставляется с тремя нивелировочными пузырьками, которые облегчают измерение шага существующих конструкций. Чтобы измерить высоту, сначала расположите гипотенузу квадрата на крыше, идущую прямо вверх по высоте. Убедитесь, что он не находится под углом из-за краев гонта. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или цифра 9на гипотенузе или регулируемой лопасти должна быть на верхней или верхней стороне поля. Ослабьте фиксатор и отрегулируйте угольник до тех пор, пока пузырьковый уровень на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать высоту тона и градусы на «Deg. Общий подъем» масштаб площади.
Чтобы выложить стропило с опорным угольником, сначала определите шаг и установите угольник на правильный шаг на град. Шкала общего подъема. Поместите квадрат с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии конька среза рядом с концом стропильной доски. Измерьте длину линии на стропиле (минус 1/2 коньковой доски) и сделайте еще одну отвесную отметку параллельно первой. Определите выступ стропила, переместите угольник в это положение и сделайте еще одну отметку отвеса. Чтобы создать вырез для рта птицы, поместите квадрат в нижней части средней линии отвеса так, чтобы сторона с высотой находилась напротив отвеса, и сделайте отметку поперек доски, используя основание квадрата, начиная с нижней части отвеса. После того, как эта линия уровня установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых незначительных дефектов вдоль линии уровня. Затем с помощью угольника начертите короткую отвесную линию, параллельную другим, вниз от этой отметки до нижнего края доски. Это завершает макет рта птицы.
Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.Чтобы начать разметку с вертикального распила коньковой доски, установите регулируемый угловой нож на желаемый шаг. Поместите квадрат на место и сделайте отметку для разреза.
Вы также можете удерживать угольник на месте и использовать его в качестве направляющей для переносной циркулярной пилы. Поверните угольник на место, чтобы сделать отвесный срез, чтобы завершить рот птицы и отметить срез хвоста.
В наши дни часто используются более широкие стропила, чем те, которые подходят для бордюра, поэтому конец стропила также обрезается, чтобы сделать более узкий, более подходящий бордюр. Для этого необходимо провести линию уровня на хвосте стропила. Для этого не делайте разрез хвоста, пока он не будет установлен. Нарисуйте вспомогательную решетку и завершите решетчатую доску на конце стропила напротив среза отвеса. Используйте нижние края этих досок, чтобы отметить ровную линию среза. Опять же, как только все вырезы будут отмечены, вырежьте стропила по образцу, проверьте, и вы готовы возводить каркас крыши.

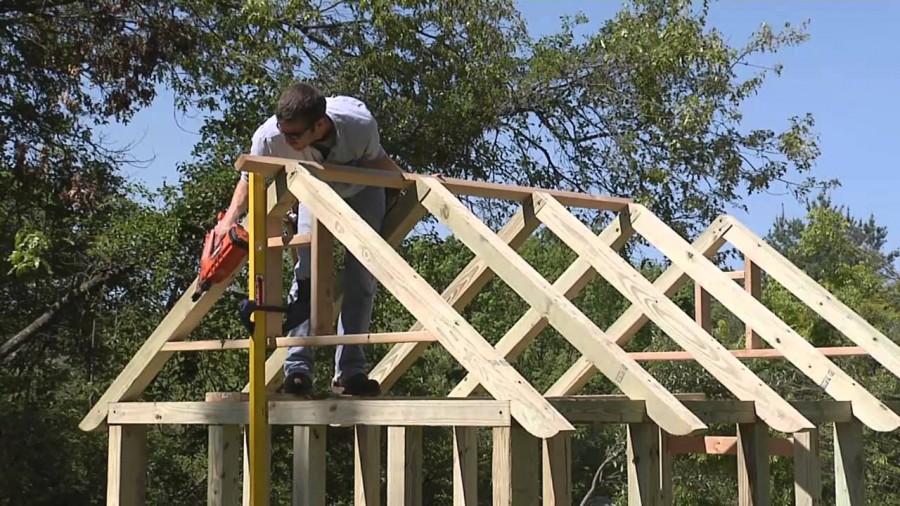

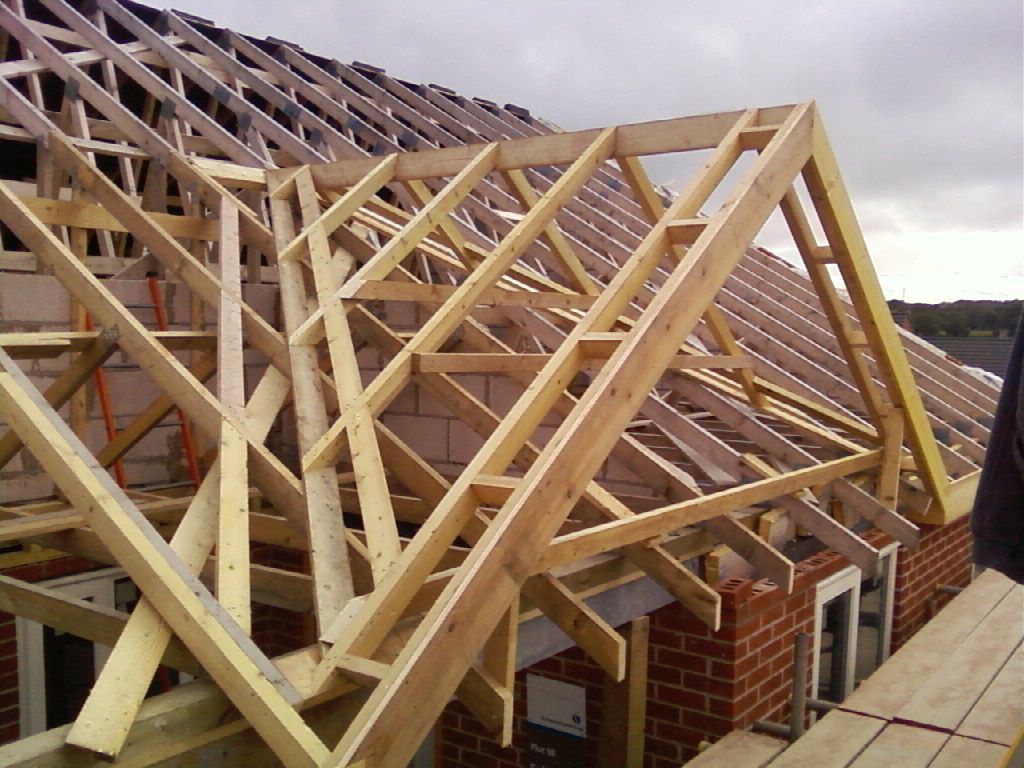

Для возведения стропил используйте временные раскосы коньковой доски.
Перед началом обрешетки определите положение стропил на обеих верхних пластинах и отметьте их с помощью обрамляющего угольника. Маленькая, или шпунтовая, сторона квадрата имеет ширину 1-1/2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы ориентироваться при установке.
Прикрепите стропила к коньковой доске, а стойку к верхней стеновой пластине и добавьте хомуты. Самый простой способ возведения стропил – изготовление временных раскосов из 2-х материалов. Это должна быть высота стен здания плюс подъем. Используйте ровно столько опор, сколько нужно для первой длины коньковой доски. Распилите коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седловину наверху с помощью раскосов, равных высоте стен здания плюс подъем, за вычетом ширины коньковой доски. Закрепите эти опоры по центральной линии здания. Расположите коньковую доску в седлах опор. Совместите верхний отвесный срез с коньковой доской, а заживляющий срез рта птицы с внутренней стороной стены. Прибейте стропило на место. Когда стропила установлены, добавьте любые опоры, необходимые или требуемые нормами, такие как хомуты или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первой части коньковой доски. Затем переместите временные раскосы для следующей коньковой доски и продолжите установку стропил.
Когда стропила установлены, в концевом каркасе фронтона используются вертикальные стойки или «блокировки», расположенные непосредственно над стойками стены и поддерживаемые торцевыми верхними пластинами. Они имеют надрезы, чтобы соответствовать стропилам фронтона. После монтажа обрешетки устанавливаются висячие или «летучие» стропила.
Каркас крыши не должен быть сложным, но если это ваша первая попытка, лучше всего подойдет простая двускатная крыша, скажем, садового сарая.
Завершите торцевые стены блокирующими шпильками, надрезанными вокруг стропил и прикрепленными к верхней пластине. Снимите временные завязки воротника.Хотите узнать, как построить крышу, чтобы контролировать расходы на свой проект самостоятельной сборки? Хотя это не работа для новичка в рукоделии, с этим может справиться и более опытный мастер.
В этом пошаговом руководстве показано, как построить метрическую кровельную систему от фронтона к фронтону (также известную как двускатная или двускатная). Прочтите приведенные ниже инструкции или посмотрите обучающее видео с участием Мэта Вудятта, менеджера по обучению в Redland Roofing (откроется в новой вкладке).
Выполнение любой самостоятельной задачи, которая выходит за рамки ваших возможностей, может быть не только опасным, но и стоить вам больших денег в долгосрочной перспективе. Если эта задача не входит в ваши компетенции, то ее следует доверить профессионалам.
Существует несколько способов вентиляции крыши, но здесь мы демонстрируем установку комбинации низкоуровневой (устанавливается на карнизе) и высокой (устанавливается на коньке) ) вентиляция.
Стропильный валик укладывается поперек карниза и предназначен для подачи свежего воздуха на крышу и его циркуляции по подкровельному пространству для предотвращения сырости.
( ДОПОЛНИТЕЛЬНО : Что вызывает сырость?)
Убедитесь, что рулон стропил выступает над любой предварительно установленной изоляцией — в противном случае изоляция будет блокировать поток воздуха, и вы получите конденсат.
Для установки просто прикрепите его к стропилам, начиная с левой стороны и продвигаясь поперек. Избегайте слишком большой драпировки рулона стропила, но и не натягивайте его слишком туго, так как вы потеряете гофрированную форму, которая направляет поток воздуха.
(Изображение предоставлено: Будущее)Это вторая часть системы вентиляции нижнего уровня. Он имеет встроенную решетку, которая позволяет воздуху проникать, предотвращая попадание мусора в пространство под крышей. Это также предотвратит провисание подложки в полость крыши, позволяя влаге проникать внутрь и вызывать сырость.
Для установки расположите лоток заподлицо с краем доски и убедитесь, что выступы расположены по центру лицевой доски, чтобы обеспечить надежную фиксацию. Заблокируйте следующий лоток и повторите по ширине крыши. При необходимости обрежьте последний лоток по размеру.
(Изображение предоставлено Future) После установки вентиляционной системы вы можете перейти к подкладке.
Убедитесь, что выбранная вами система подложки соответствует требованиям строительных норм и правил для вашего проекта.
Поместите обрешетку по всей длине крыши в верхней части опорного лотка подложки и намотайте подложку поверх. Обрешетка предотвратит падение подложки между стропилами и может просто выскользнуть после установки подложки.
(Изображение предоставлено Future)Начните с правой стороны крыши и прикрепите подложку на место. Раскатайте подложку, убедившись, что в системе имеется некоторая слабина (номинальный зазор 10 мм между стропилами позволит жидкости стекать со стропил, что предотвратит гниение и повреждение от мороза).
В зависимости от вашей вентиляционной системы может потребоваться оставить зазор на коньке крыши, чтобы обеспечить эффективную циркуляцию воздуха.
Вам нужно определить первую точку крепления черепицы на крыше — там будет верхняя часть вашей первой обрешетки.
Определите длину подвеса вашей плитки (спросите своего поставщика, если у вас нет этой информации).
Вычтите длину черепицы, которая будет нависать над крышей (чтобы жидкость, стекающая с крыши, могла стекать в желоб). Результатом этого расчета является ваша первая фиксирующая точка, где будет находиться верхняя часть вашей первой рейки.
Далее вам необходимо определить верхнюю точку крепления – ее вполне можно взять из выбранной вами коньковой системы (см. рекомендации производителя). В видео примере это 45 мм вниз от вершины крыши.
Затем измерьте расстояние между верхней и первой точками крепления, чтобы определить место, где вам нужно установить рейки. Вы также должны отметить минимальное и максимальное расстояние между датчиками и рейками для черепицы, чтобы предотвратить разрушение черепицы.
Расчет необходимого количества рядов плитки
Разделите расстояние между первой и верхней рейками на максимальный размер плитки, и результат (возможно, вам придется округлить) покажет, сколько рядов плитки вам понадобится необходимость.
Чтобы еще раз проверить, находится ли калибр между минимальным и максимальным требованиями, разделите длину между верхней и первой точками крепления на количество рядов (определено предыдущим расчетом).
Это должно быть где-то между минимальными и максимальными требованиями.
Повторите процесс с другой стороны крыши.
Отметьте точки крепления на левой и правой сторонах крыши и используйте меловую линию, чтобы провести прямую линию через крышу. Это будет направляющей для того, где должна сидеть вершина каждой рейки.
Верхний совет
Возможно, вам потребуется оставить выступ с одной стороны для установки системы ограждений, поэтому убедитесь, что это учтено, прежде чем приступать к монтажу
Сделать Убедитесь, что вы используете деревянные рейки подходящего размера для черепицы (если вы не уверены, проконсультируйтесь с вашим поставщиком). Совместите верхнюю часть обрешетки с меловой линией и прикрепите гвоздем к каждому стропилу по всей длине крыши.
Начните с первой точки крепления и повторите, но пока оставьте последнюю обрешетку (она должна быть установлена после коньковой обрешетки и поверх ремней коньковой обрешетки.
Теперь пришло время строп для верхней латы. Сложите их в сторону от крыши, а не формируйте их над обрешеткой на коньке для наилучшего прилегания.
Уточните у поставщика необходимую высоту коньковой рейки. Закрепите коньковую обрешетку на месте с помощью ремешка для обрешетки и повторите то же самое по всей длине крыши, прикрепляя ее к стропилам по мере продвижения.
Затем закрепите верхнюю обрешетку над ремнями обрешетки, чтобы надежно удерживать конек. Это важный шаг, чтобы избежать серьезного разрушения крыши.
Уложите первый ряд плитки полностью поперек крыши. Убедитесь, что у вас есть как минимум одно крепление (гвоздь или клипса) на плитку и два крепления на плитку по периметру. Плитка справа налево (на основе блокировки плитки).
(Изображение предоставлено Future) Установите карниз на систему закрытия конька. Он устанавливается по краю плитки и просто привинчивается к доске или фиксируется зажимом к верхней части лицевой панели.
Завершите установку краевых элементов в соответствии с инструкциями производителя
Уложите воздухопроницаемую коньковую мембрану прямыми линиями поперек конькового бруса, закрепив под системой краев и одним концом крыши. , перед выкатыванием.
После закрепления конька по всей длине пришло время прикрутить коньковые плитки к обрешетке конька.
Между плитками конька установите уплотнение между коньками, чтобы обеспечить механическое крепление и дополнительную прочность коньку.
(Изображение предоставлено: Будущее) Сара — веб-редактор сайта homebuilding.co.uk. Она начала свою карьеру более десяти лет назад, работая в редакционной группе журнала Public Sector Building , а в 2012 году присоединилась к более широкой команде Homebuilding & Renovating в качестве редактора социальных сетей. С момента покупки своего первого дома в 2015 году Сара добавляла к постоянно растущему списку домашних улучшений, которые ей нужно сделать; включая расширение над гаражом, обновление покрытия подъездной дорожки, замену существующего пола и реконструкцию кухни.
В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
