«Важней всего погода в доме», а её невозможно представить без качественного отопления. Однако не всегда хватает привычных настенных обогревателей, и хочется буквально чувствовать теплоту всем телом. И если носить бабушкины шерстяные носки целый день кажется не лучшим выходом, то почему бы не рассмотреть вариант обогрева самого пола и способы укладки трубы водяного теплого пола?
Содержание
Водяной теплый пол — это система, работающая по принципу большинства отопительных батарей: использование горячей воды, как источника тепла. Схема работы такой системы элементарная — на поверхность устанавливается специальная труба, по которой циркулирует горячая вода.

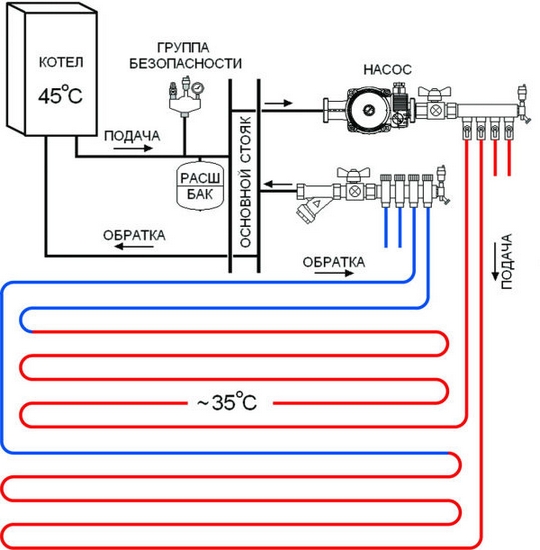

Источником тепла выступает котел. Всю “надпольную” часть системы водяного пола можно аккуратно прикрыть фальшстеной или увести в подсобное помещение.
Мы уже поняли, что водяной пол представляет собой систему труб с циркулирующей теплой водой, уложенных под полом и отдающих тепло по принципу обычной батареи. Теперь можем перейти к главному вопросу.
Завершающим этапом монтажа пирога теплого пола является укладка трубы. На сегодняшний день существуют три схемы укладки труб водяного теплого пола — «улитка», «змейка» и комбинированный.
Схема укладки улитка или спиральУлитка (спираль) — наиболее популярный, экономный и эффективный с точки зрения энергопередачи способ укладки труб водяного теплого пола.
В улитке мы укладываем трубы, описывая периметр комнаты, начиная с краев, и стремимся к центру, постоянно сокращая радиус, а затем в обратную сторону.
Главное преимущество улитки в том, что тепло равномерно распределяется по носителю, нивелирует теплопотери и предотвращает образование в полу тепловых ям.
Еще одним преимуществом данного способа является его длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного вам размера.
За 18 лет монтажа теплых полов способ улитка зарекомендовал себя, как самый надежный и самый работающий способ. Также стоит отметить, что этот способ укладки трубы водяного теплого пола наименее трудоемкий за счет несильного изгиба трубы. При желании (при очень большом желании) с укладкой может справиться даже один строитель и Вам не придется тратиться на дополнительные рабочие руки.
Более того, улитка универсальна в схеме укладки. Улиткой можно утеплить краевые зоны, например, большие окна, витражи, выходы на веранду, уличную дверь и т. д. И впредь, заходя в комнату с холодной улицы, Вы почувствуете тепло, едва ступив на пол.
Улитка позволяет устроить систему обогрева в помещениях любых площадей и форм. Причем важно понимать, что необязательно делать одну большую улитку на комнату, ничто не мешает сделать несколько витков, например в обход большого дивана или шкафа.
Этот способ укладки труб водяного теплого пола имеет наибольшие теплопотери за счет того, что подача горячей воды осуществляется лишь с одной стороны и теряет всю энергию, доходя до конца схемы. Таким образом, мы имеем горячий пол в одном конце комнаты и постепенное снижение температуры по мере удаления от узла смешивания теплоносителя.
Еще один минус укладки змейкой — трудность монтажа. Изгиб трубы происходит на 180 градусов. Очень часто приходится делать шаг в 200 мм против 10 у улитки. Можно избежать таких больших затрат, сделав кольца на концах петли, но это весьма трудоемко.
Универсальный шаг укладки трубы теплого пола составляет 150 мм, и 100 в краевых зонах (уличные стены).
Температурный перепад в системе змейка можно сократить, сделав двойную змейку. Однако, это не решит проблему трудоемкости укладки труб водяного теплого пола.
Есть так же способ монтажа, который называется двойная змейка.
И если посмотреть на этот способ более внимательно, то можно увидеть, что перепад температуры стал меньше, но монтаж не стал легче.
Мы используем способ укладки труб водяного теплого пола змейкой только для выравнивания смежных зон контуров теплого пола и редко для укладки в санитарных узлах, где необходимо много обходить разные приборы: унитазы и так далее. И то если сан узел или другое помещение мало. А если помещение квадратов 5-6, то смело монтируется спираль, как на фото.
Самым оптимальным вариантом использования змейки является комбинирование такого способа с другими. Или, например, сначала Вы отсекаете наружные стены или как еще называют краевую зону, потом укладываете змейку в середину комнаты. При этом получается оптимальное распределение температуры.
Так же как и с улиткой, мы можем обходить необязательные для подогрева места, направляя отопительные трубы в нужное русло.
Комбинированный способ укладки труб теплого полаКомбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование.
Например, два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы укладки теплого водяного пола. Например, при входе, где подогрев особо не нужен, положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, расстелить улитку.
А вообще перед самой укладкой труб, мы рекомендуем нарисовать схему водяного теплого пола на плане. Так дальнейший монтаж водяного теплого пола будет даваться проще.
Немаловажным при раскладке трубы является длина самого контура. Если вы сделаете слишком длинную спираль или змейку, то насос попросту не сможет продавить контур.
Поэтому тут важно соблюдать два правила:
Водяной теплый пол экономичен, безопасен, а укладывать его просто, так что все работы по установке можно провести самостоятельно. Инструкцией по монтажу поделился Алексей Фомин — ведущий инженер и эксперт по водяному и электрическому теплому полу компании «Термо-стор».Если электрический теплый пол необязательно согласовывать с властями, то в случае с водяным теплым полом придется походить по инстанциям — исключение составляют квартиры с автономным отоплением. В домах, подключенных к центральной системе отопления, ваш водяной пол повысит нагрузку на систему, а следовательно, квартиры, к которым поступает горячая вода уже после вашего пола, не получат полагающиеся им градусы.

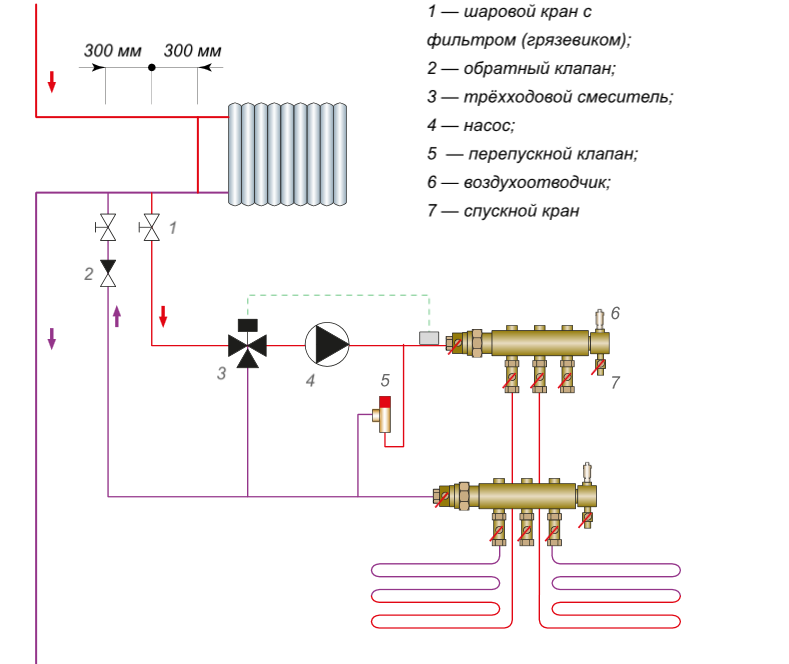

В тепловых сетях и в обслуживающей ваш дом компании вам расскажут, возможно ли вообще получить разрешение на водяной теплый пол в вашем доме. Если удача на вашей стороне, от вас потребуют провести экспертизу, и если она выявит, что обустройство теплого водяного пола не навредит общим коммуникациям, то вам дадут соответствующее разрешение.
Если ваша квартира находится в новом доме, где разводка отопления поэтажная, ваши шансы на получение разрешения сильно повышаются.
Водяной теплый пол по праву можно назвать лучшим из современных видов отопления. Он максимально эффективен для обогрева помещений при минимальных затратах. Теплоносителем выступает горячая вода, которая циркулирует по трубам под бетонной стяжкой и равномерно прогревает всю площадь пола.
Есть и другие преимущества водяного теплого пола по отношению к другим видам отопления:
Чаще всего водяной теплый пол можно встретить в тандеме с плиткой или керамогранитом, которые отлично переносят повышение температуры.
Если вы хотите проложить водяной пол под ламинатом или паркетом, нужно учесть несколько нюансов, ведь древесина рассыхается при сильном нагреве:
Клеевые покрытия (ковролин, линолеум) тоже нельзя слишком сильно нагревать. К примеру, некоторые ковролины при повышении температуры до 31 градуса начинают выделять вредные токсичные вещества, а линолеум может деформироваться.
Есть две основные схемы укладки труб водяного пола: «змейка» и «спираль». А все остальные способы («двойная» и «угловая змейка», «сдвоенная спираль», укладка «петлями») — их производные. Для каждого способа понадобится несколько труб (контуров), так как их нельзя класть отрезками больше 100 м — у насоса не хватит мощности перекачивать воду.
В схеме «змейка» горячая вода поступает только с одной стороны и остывает, возвращаясь в коллектор. Пол будет теплым только в центре, так что ходить босиком по периметру комнаты будет некомфортно. С помощью схемы «двойная змейка» можно снизить теплопотери: трубу с остывшей водой положите в промежутки между горячими трубами. Укладка «змейкой» сложнее, чем укладка «спираль»: из-за изгиба труб в 180 градусов при монтаже приходится делать шаг между трубами в 20 см — в 2 раза больше, чем у «спирали».
Михаил Краев
Во внешних комнатах укладывайте трубы «змейкой» — от окон или самых холодных стен к центру, чтобы комната прогревалась равномерно.
Во внутренних комнатах используйте схему «спираль». В коридоре или узкой комнате проще класть трубы «змейкой», а в полукруглых или квадратных помещениях — по спирали.
Для водяного пола подходят три вида труб:
Для теплых полов чаще выбирают маркировку PE-Xb и PE-Xс: они эластичные и имеют меньший радиус изгиба. Сегодня трубы из сшитого полиэтилена — самый технологичный материал для водяных теплых полов.До закупки труб вам нужно рассчитать их количество по формуле: активную площадь обогрева в квадратных метрах разделить на шаг укладки в метрах, а затем прибавить размер загибов и расстояние до коллектора. Специалисты рекомендуют выбирать шаг укладки в диапазоне от 10 до 30 см, чем он меньше, тем теплее будет пол. При диаметре труб 16 мм он обычно равен 15–20 см, при диаметре 20 мм — 30 см.
Однако на результат влияет еще масса параметров: толщина стяжки, напольное покрытие, теплопотери, плотность теплового потока. Игнорировать эти факторы нельзя, поэтому вычислить нужное количество труб поможет мастер. К нему же можно обратиться за схемой укладки и коллекторного узла, по которой вы сделаете монтаж.
Теплый пол кладут на максимально ровную поверхность, поэтому заранее позаботьтесь о том, чтобы на черновой стяжке не было перепадов и трещин.
Монтаж теплого пола
Пошаговая инструкция
1
На выровненную черновую стяжку положите гидроизоляцию, которая будет защищать пол от сырости. Уложите рулоны мембраны или полиэтиленовой пленки толщиной 200 мкм друг на друга с нахлестом 10 см, а стыки проклейте строительным скотчем. Гидроизоляция должна заходить на стены на 15–20 см.
2
На гидроизоляцию положите утеплитель, например пенопласт или экструдированный пенополистирол толщиной 3–5 см.
3
Оклейте пол демпферной лентой по периметру. Она нужна для того, чтобы компенсировать расширение цементной стяжки при перепадах температуры.
4
На утеплитель по всей площади комнаты положите армирующую сетку, чтобы сделать «пирог» пола прочнее. Арматурную сетку можно заменить на маты с бобышками: это облегчит укладку.
5
Установите коллекторный шкаф и разместите в нем коллекторный узел, через который в трубы будет поступать вода. Первую трубу подсоедините к крану через фитинг.
6
Начните класть трубы отопления на сетку, закрепляя их нейлоновыми хомутами через каждый метр. Все трубы должны быть одного диаметра: 16, 17 либо 20 мм, — иначе в местах стыков могут образоваться протечки. У труб этих диаметров лучшая теплопередача, они обеспечивают оптимальную скорость циркуляции воды и гидравлическое сопротивление. Не затягивайте петли слишком сильно: трубы должны оставаться свободными. Соблюдайте радиус изгиба: он должен быть равен 5 диаметрам вашей трубы. То есть, если вы используете трубу диаметром 16 мм, радиус изгиба будет равен 16 * 5 = 80 мм.
7
Кладите трубы согласно схеме, а потом вернитесь со вторым концом трубы обратно к коллектору. Обрежьте трубу и подсоедините к обратке. По такому же принципу положите остальные трубы (контуры). Длина одного контура не должна превышать 100 м, чтобы насосу хватало мощности для циркуляции воды.
8
Прежде чем залить пол бетоном, нужно проверить, работает ли система. Наполните трубы холодной водой и подключите к гребенке подачи циркуляционный насос. Включите его, чтобы получить давление в 2,5 бар, т. е. примерно в 2 раза выше обычного. Оставьте пол на 2–3 дня: если за это время не появится протечек, значит, пол исправен и можно переходить к стяжке. А если где-то просочилась вода, откачайте ее из труб компрессором. Для этого перекройте все контуры в коллекторном узле и подсоедините шланг к сливному крану на гребенке, а другой его конец направьте в ведро.
9
Приготовьте цементный раствор согласно инструкции на упаковке и залейте сверху на трубы. Лучше всего по теплоизоляционным свойствам подходит марка цемента М150–М300. Цементный слой отлично аккумулирует тепло, равномерно распределяя его от труб к поверхности.
Даже когда вода в трубах остывает, стяжка продолжает греть пол. Производители стяжки рекомендуют заливать трубы слоем не меньше 5 см, а лучше 8 см. Слой меньше 5 см — слишком тонкий, и через него чувствуется, в каких местах проходит контур. Это называется «эффект зебры», когда на полу явно ощутимы холодные и теплые полосы. Бетонная стяжка сохнет около 30 дней — в это время нельзя включать теплые полы.
10
При необходимости стяжку дополнительно выровняйте шлифмашиной и положите финишное покрытие: термоустойчивый ламинат, плитку или керамогранит.
Теплый водяной пол может стать основным источником отопления или дополнением к радиаторам в комнате. Какую бы схему и материал для труб вы ни выбрали, это простой и сравнительно бюджетный способ создать в доме уют и комфортный микроклимат. С установкой системы можно справиться самостоятельно, если доверить этап расчета и проектирования мастеру. Так вам не придется разбираться в формулах, а при монтаже не будет лишних или недостающих деталей.
Соблюдайте рекомендации по шагу укладки и радиусу изгиба. А если допустили ошибку, не волнуйтесь: пока не залили стяжку, есть шанс все исправить.
Узнайте больше:
11.05.2022
Джейнс Радиант
Независимо от того, выбираете ли вы наши комплекты для горячего водоснабжения или электрические лучистые обогреватели, для вас найдется пакет Janes Radiant.
Janes Radiant — это лучшее решение для домовладельцев и подрядчиков, которые хотят установить напольное отопление с максимальной рентабельностью. Не срезая углов, мы можем помочь вам выбрать наиболее практичный излучающий комплект или систему, чтобы обеспечить вас и ваше пространство лучшим и наиболее комфортным видом тепла.
После многих лет установки тысяч систем по всему северо-западу наша команда готова предоставить все помощь, необходимую для того, чтобы вы без проблем завершили собственную установку. Поговорите с Janes Radiant о том, чтобы начать свой проект сегодня — мы здесь, чтобы сделать ваш проект по установке теплого пола своими руками простым и успешным.
Внутренний подогрев пола хорошо обогревает помещения любого размера и назначения; от больших складов до крошечных ванных комнат, от роскошных домов до хорошо используемых мастерских. Наши комплекты «сделай сам» можно устанавливать и использовать в любых помещениях из любых материалов: между балками, в бетонной плите, под деревом или плиткой и т. д. Независимо от того, выбираете ли вы наши комплекты для водяного или электрического лучистого отопления. , для вас есть пакет Janes Radiant.
Существует два различных способа установки системы лучистого обогрева пола. Первый находится в самом полу, второй под полом между лагами. В большинстве случаев гидравлические (водяные) системы являются наиболее эффективными.
Ниже приведены распространенные способы установки гидравлической системы:
Плита по марке
Трубки устанавливаются поверх жесткой изоляции перед заливкой бетонной плиты. Трубки привязывались к арматуре или проволочной сетке или, в некоторых случаях, прикреплялись скобами непосредственно к жесткой изоляции. Это обеспечивает эффективную установку большой массы.
Трубка поверх фанеры с гипсовой заливкой
Трубка прикрепляется скобами к основанию пола из фанеры и затем покрывается тонким слоем легкого гипсового клея. Это обеспечивает эффективную установку большой массы.
Сборные панельные системы
Панельные системы предназначены для укладки как на существующие бетонные, так и на деревянные основания. Панели предварительно спроектированы и имеют каналы в алюминиевых передаточных пластинах, в которые защелкивается трубка.
Затем поверх панельной системы укладываются напольные покрытия.
Степлер
Трубы крепятся скобами к нижней части чернового пола между балками с помощью алюминиевых пластин теплопередачи. Пластины повышают эффективность и реакцию установки. Затем между балками под трубами устанавливается изоляция, которая помогает отводить тепло вверх.
Шпалы над деревянными черновыми полами
Фанера вырезается для получения полос деревянной обрешетки, которые устанавливаются поверх чернового пола. Затем между шпалами устанавливаются трубы, а напольные покрытия устанавливаются непосредственно поверх шпал и труб.
Для каждого из этих вариантов установки гидроники Janes Radiant предоставит
Самостоятельная установка экономит ваши деньги, а теплый пол со временем снижает ваши затраты на электроэнергию.
Новое строительство, небольшие или крупные пристройки, реконструкция или существующие помещения.
Установка проста и подходит как для вашего дома, так и для существующих полов.
Наши руководства по установке ясны, подробны и просты в использовании, и мы предлагаем бесплатную техническую поддержку.
1) Выберите область, которую вы хотите обогреть 2) Позвоните Janes, чтобы узнать цену или сделать заказ 3) Получите комплект и руководство по почте 4) Установите и наслаждайтесь!
Установка одного из наших предварительно собранных комплектов лучистого тепла чрезвычайно проста, независимо от вашего опыта в строительстве или реконструкции. Все наши пакеты поставляются с очень подробными руководствами по установке и отличной поддержкой клиентов, чтобы убедиться, что в процессе установки нет заминок.
Посетите раздел «Часто задаваемые вопросы» для получения дополнительной информации о решениях для лучистого отопления Janes.
просмотреть часто задаваемые вопросы
Воздух, попавший в закрытую излучающую систему, является наиболее распространенной причиной неэффективной работы системы. К счастью, эту проблему легко решить, и она вообще не станет проблемой, если соблюдать осторожность в процессе первоначального заполнения.
Найдите минутку, чтобы изучить комплект расширения и очистки. Горячая вода поступает, проходит через комплект для расширения и продувки (EPK) и поступает в зональный коллектор. Оттуда вода подается циркуляционными насосами через каждую отдельную зону, а затем возвращается к источнику тепла. В закрытой системе циркулирует одна и та же жидкость вокруг и вокруг, и она полностью отделена от бытового водоснабжения.
Комплект для расширения и продувки
Вы заметите, что в комплекте для расширения и продувки есть три клапана… два клапана для котла и шаровой кран.
Первый вентиль котла находится слева от расширительного бака. Ради этого описания мы будем называть это заливной клапан.
Второй кран котла (справа от расширительного бака) назовем сливным краном . Он используется для откачки воздуха из радиационной системы.
Обратите внимание, что эти клапаны или могут выполнять функцию наполнения или слива. Какую функцию выполняет клапан, зависит от того, расположен ли насос или насосы справа или слева от EPK. Другими словами, вы всегда хотите заполнить систему в направлении циркуляционных насосов.
Между сливным и наливным клапанами находится запорный клапан . Если закрыть этот клапан во время процесса наполнения, вода, подаваемая через наполнительный клапан , будет проходить мимо насосов, через трубы пола, в водонагреватель или бойлер, а затем через сливной клапан. Непосредственная близость сливного и наливного клапанов друг к другу гарантирует отсутствие воздушных карманов в системе.
Многозонная закрытая система должна заполняться по одной зоне за раз, и если отдельные контуров в каждой зоне имеют клапаны, продувайте по одному контуру за раз. Идея состоит в том, чтобы сфокусировать давление воды как можно точнее.
С помощью шаровых кранов, расположенных перед каждым циркуляционным насосом в каждой зоне, закройте все зоны, кроме №1. Затем прикрепите садовый шланг к сливному клапану и проведите его к удобной раковине, стоку в полу, на улицу или туда, где вы хотите, чтобы много галлонов отработанной воды ушло.
Дополнительный шаг, который многие установщики считают полезным, — это поставить 5-галлонное ведро в одно из указанных выше мест и дать воде вылиться из ведра, прежде чем она попадет в канализацию. Преимуществом этого метода является визуальная индикация пузырьков воздуха. Часто поток воды, выходящий из сливного шланга, выглядит очищенным от воздуха — просто потому, что шланг перестал плеваться и брызгать. Но я могу заверить вас, что воздуха остается много.
Держа конец выпускного шланга под водой в 5-галлонном ведре, случайные пузырьки невозможно не заметить.
Если вы используете новый или пустой баковый водонагреватель, вы также будете наполнять бак во время этой процедуры, поэтому ожидайте, что зона № 1 заполнится дольше всего. Любые оставшиеся зоны будут только выдувать воздух из труб пола, и процесс будет намного быстрее.
Обратите внимание на сливной шланг. В зависимости от того, насколько велик ваш бак для горячей воды, может пройти несколько минут без того, чтобы из сливной линии вытекала какая-либо вода… только воздух.
В конце концов, вода начнет течь, часто рывками и брызгами. Потерпи. Помните, постоянный поток воды не обязательно означает, что весь воздух вышел из системы. Хорошее эмпирическое правило: как только это кажется что весь воздух вышел из зоны, пусть непрерывный поток воды течет одну минуту на каждые 100 футов трубы в зоне. Иногда вода может фактически обтекать воздушный карман, особенно в излучающей системе, где многие кривые и изгибы являются нормальными. Однако через несколько минут потока воды даже самый стойкий пузырь лопнет и вытечет из сливного шланга.
Также рекомендуется внимательно прислушиваться к воде, протекающей через систему. В системе перекрытий довольно часто, когда вода проходит через пол, слышны воздушные карманы, когда они проходят через трубы. В плитной установке исходная вода и воздух, выходящие из плиты в возвратный коллектор, довольно шумные. Кроме того, прислушайтесь к любым звукам, исходящим от водонагревателя. Ваша цель — тишина. В правильно заряженной лучистой системе вообще не слышно никакого звука.
На этом этапе процедуры вы также можете запустить зональный насос. Если какой-либо воздух попал в крыльчатку, сила воды, которая сейчас промывает систему, вытеснит его. Для этого вам нужно всего лишь запустить насос на несколько секунд. И помните, чугунные циркуляционные насосы настолько тихие, что вам нужно прикоснуться к ним, чтобы узнать, что они включены. Насосы из нержавеющей стали издают очень слабый, почти неслышимый гул. В любом случае, если ваши насосы шумят, воздух присутствует.
Итак, когда вода стабильно вытекает из сливного шланга и все звуковые признаки наличия воздуха в зоне прекратились, можно повторить процедуру с остальными зонами.
Откройте шаровой кран перед зональным насосом №2 и закройте шаровой кран перед зональным насосом №1.
Не забудьте обеспечить поток воды не менее одной минуты на каждые 100 футов трубопровода в зоне и, как и в зоне № 1, убедитесь, что все звуковые признаки наличия воздуха отсутствуют.
Когда через несколько минут из сливного шланга будет стабильно течь вода, закройте вентиль перед зональным насосом №2 и откройте вентиль перед зональным насосом №3.
Повторите эту процедуру для всех оставшихся зон.
Последним шагом после промывки всех зон является закрытие сливного клапана на расширительно-промывочном комплекте и наблюдение за показаниями манометра. Как только вы закроете сливной клапан, давление поступающей воды начнет повышать давление в системе лучистого пола. Когда манометр показывает 15 фунтов на квадратный дюйм, закройте наполнительный клапан. Это давление вашей холодной системы. Когда система горячая, давление будет на несколько фунтов выше. Положительное давление в системе гарантирует, что любой оставшийся воздух в трубке или любое выделение газа во время нормальной работы будут удалены воздухоотделителем.
Крышка воздухоотделителя закрывается, когда ее затягивают (по часовой стрелке), и открывается, когда крышка отвинчивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в крышке… Крышка воздухоотделителя может удалить, если хотите, но не обязательно.
При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Испытание системы под давлением воздухом требует, чтобы эта крышка была закрыта, чтобы она не выпускала воздух, … так как это и есть ее цель. Самое главное, чтобы крышка была открыта на время работы системы.
Примечание. Крышка на верхней части воздухоотделителя всегда должна быть открыта во время нормальной работы.
Откройте запорный клапан между наливным и сливным клапанами.
Теперь ваш источник тепла готов к работе.
Опция для поддержания давления в системе. Закрытая система лучистого отопления с автоматическим наливным клапаном. Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.
Заполнение закрытой системы с одной зоной с помощью электрокотла
Вышеуказанная процедура может использоваться для удаления всего воздуха из системы.
В качестве альтернативы, насос коммунальной перекачки — не отстойник — может использоваться для закачки жидкости в систему и откачки воздуха. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, , или аналогичный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45 фунтов на квадратный дюйм.
Таким образом, независимо от того, используете ли вы насос или домашний насос для удаления воздуха, требуется один дополнительный шаг.
Определите, сколько антифриза на основе пропиленгликоля (не автомобильного этиленгликоля) требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов полипропилена 7/8 дюйма … 1,3 галлона на 100 футов 1/дюйма). 2″ Pex) плюс объем воды в водонагревателе или бойлере.
Определите, какое процентное содержание смеси антифриза и воды рекомендуется производителем источника тепла.
Одни рекомендуют 30 % антифриза, другие 50 %. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Всегда предварительно смешивайте антифриз перед закачкой его в систему!
После того, как будет рассчитано необходимое количество предварительно смешанного антифриза, налейте первые несколько галлонов в чистое пятигаллонное ведро и используйте насос общего назначения, чтобы закачать его в систему. Постоянно пополняйте пятигаллонное ведро заранее приготовленным антифризом.
Все клапаны перед всеми зональными насосами должны быть открыты. Это поможет равномерно распределить антифриз по каждой зоне. Когда антифриз испарится, закройте сливной кран.
Если система обогрева была заполнена чистой водой для удаления воздуха, добавление антифриза вытеснит соответствующее количество воды из сливного шланга. Позже, когда система заработает, зональный коллектор (в случае системы с теплообменником) или накопительный бак (в стандартной закрытой системе) будет действовать как «смесительная станция», далее смешивая антифриз с любым оставшимся чистая вода, которая может оставаться в системе.
