Металлические контуры с каждым годом теряют свою актуальность – их вытесняет отопление, зачастую сделанное своими руками из полипропиленовых труб, более выгодное и удобное в частном доме, но его схема может быть разной. Но суть отличий заключается вовсе не в количестве и размерах отапливаемых комнат, а в способе подачи и возврата теплоносителя, принципу расположения радиаторов и так далее. Обо всём вы узнаете из материалов, расположенных ниже и на этой странице.
Содержание
Для того чтобы выбрать схему отопления, как минимум, нужно знать, какой она может быть вообще и подходит ли в том или ином случае, то есть, именно для вашего дома.
Кроме того, необходимо правильно подобрать трубы для контура, которые будут разного диаметра на определённых участках системы.
На верхней фотографии показана армированная полипропиленовая труба, которую следует использовать для монтажа отопительных контуров, но вместо алюминиевой фольги там может быть стеклоткань. Конечно, каждый производитель найдёт множество положительных факторов для одного или другого армирующего материала, но практика показывает, что в эксплуатации они ничем не отличаются, так что абсолютно всё равно, что вы предпочтёте. Основная разница заключается в сечении, толщине стенок и расположении армирующего слоя (посредине или ближе к поверхности). Ниже вы увидите «холодные» (PN-10, PN-16) и «горячие» (PN-20, PN-25) варианты с описанием их технических характеристик.
Для полипропилена существует четыре уровня классификации:
Предназначена для ХВС, хотя используется крайне редко.| Классификация PPR | Макс. рабочий режим, ⁰C | Макс. рабочее давление, МПа/атм |
| PN-10 | 45 | 1,0/ 9,86923 |
| PN-16 | 60 | 1,6/ 15,7908 |
| PN-20 | 90 | 2,0/ 19,7385 |
| PN25 | 95 | 2,5/ 24,6731 |
Таблица температурных режимов и давления для ППР
[stextbox id=’info’]Примечание к таблице.
Если для отопительного контура применяют PPR PN-25, то для сварки таких труб их приходится зачищать шайвером – это что-то вроде точилки для карандаша, только в данном случае снимают на древесину, а верхний слой полипропилена вместе с алюминиевой фольгой или стекловолокном. Дело в том, что это армирование расположено слишком близко к поверхности и если сварить трубу с фитингом без очистки, то соединение будет слабым и в случае гидроудара может образоваться течь.
Всё отопление, которое можно сделать своими руками из полипропиленовых труб в частном доме можно разделить на однотрубные, двухтрубные и совмещённые с тёплым полом контуры. Их схемы вы сможете посмотреть ниже.
Все отопительные системы с однотрубным контуром функционируют исключительно за счёт расширения теплоносителя (воды) и за счёт уклона трубы.
Может использоваться в частном секторе как для одно-, так и для двухэтажного дома. Но любой из всех предложенных вариантов имеет один общий недостаток – это понижение температуры в зависимости от удалённости радиатора. На практике это означает, что пройдя через первую батарею, немного охлаждённая жидкость попадает в трубу и движется к следующей точке, на выходе из которой получается ещё холоднее и так далее.
В глубинке, где нет газовых магистралей и по той или иной причине возникают перебои с электроснабжением частных домов (перепады напряжения), нередко отдают предпочтение однотрубным системам с естественной циркуляцией. Обойдётся ли однотрубка дешевле двухтрубки, это уже другой вопрос, а сейчас мы обращаем внимание исключительно на принципиальную схему контура. В данном случае, вне зависимости от количества этажей подача может быть только верхней, хотя котёл всегда находится на первом этаже.
Принцип действия такой системы заключается в следующем: вода нагревается в котле и по законам физики начинает расширятся, что приводит жидкость к движению вверх. Там она стекает по уклону трубы, который составляет от 3-ёх до 5-ти миллиметров на погонный метр. Излишки воды при её нагреве поднимаются в расширительный бак, который обычно устанавливают на чердаке и утепляют. Если делать отопление в двухэтажном доме, то более эффективной будет вертикальная разводка батарей, как на верхнем изображении.
Три варианта «ленинградки»Система «ленинградка» рассчитана на три радиатора, хотя их может быть даже четыре, но при условии, что каждый из них будет небольшой мощности (также отлично будут функционировать и две точки). Если рассматривать классический вариант такого подключения, то он находится под первым номером на верхней подборке изображений. Но после войны систему начали модифицировать и так появились варианты №2 и №3.
Второй номер подразумевает возможность движения теплоносителя только через батареи, а третий номер сужает прямой проход воды, распределяя поток между трубой и радиатором поровну.
Читайте также: Как установить циркуляционный насос
Когда подача теплоносителя осуществляется в принудительном порядке и не зависит от уклона трубы, то здесь возможно подключение по любому принципу, которые приведены на схемах вверху. Устанавливать циркуляционный насос можно на возврате (обратке) отдельно от котла, если его там нет или просто встроенная помпа не справляется с перекачкой теплоносителя на нужную высоту или на нужное расстояние.
Когда устанавливают больше трёх отопительных приборов есть смысл в разном диаметре труб на контуре. На подачу , как правило устанавливают более толстые трубы, где наружный Ø25 мм или Ø32 мм, а DN (внутренний условный проход) Ø15.6 мм или Ø16,2 мм соответственно. Горизонтальные PPR и отводы к приборам отопления обычно делают PPR Ø20 мм и DN 13,2 мм. Как исключение для отводов можно использовать металлопласт, но с учётом редукционных фитингов это обойдётся дороже и ничем не лучше.
[youtube]https://youtu.be/grB4M8tbtAU[/youtube]
Обойдётся ли однотрубная система дешевле двухтрубной

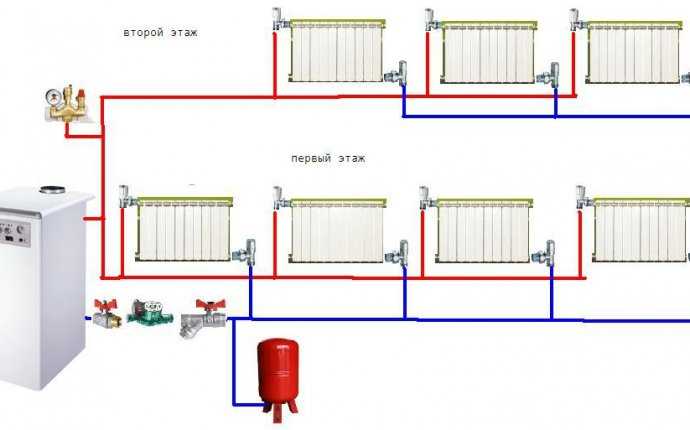

У двухтрубных схем, точно так же, как и у однотрубных может быть как естественная, так и принудительная циркуляция теплоносителя. По эффективности они практически не отличаются друг от друга, но иногда может быть так, что на двухтрубку уйдёт меньше материалов, чем не однотрубку, если вести расчёт не по трубам, а по количеству фитингов.
Двухтрубный контур с естественной циркуляцией (нижняя разводка)*
Здесь не нарисован расширительный бак, но он должен тут быть обязательно и врезаться от верхней точки подачи. Чаще всего труба с самым большим диаметром выходит на чердак к расширителю, а лежак врезается в неё.
Когда труба подачи проходит выше приборов отопления, то разница в уклоне 15 см и даже более не так уж страшна, к тому же вовсе не обязательно монтировать трубу непосредственно над радиаторами – это можно сделать под потолком и спрятать её в короб. Но это верхнее изображение больше относится к двухэтажному дому, так что здесь уклон вообще не доставит каких-либо неудобств при монтаже.
В данном случае монтаж системы может быть как с верхней (встречается довольно редко), та и с нижней подачей, а также с нижним, боковым или диагональным подключением (последний вариант самый лучший). Закрытой её называют по той причине, что расширительный бак здесь мембранного типа, где теплоноситель скапливается до определённого давления, но если оно превышает норму, то срабатывает предохранительный клапан.
Такая конструкция выгодна, так как система всё время находится под давлением, что улучшает циркуляцию.
Коллекторный способ раздачи теплоносителя поможет сэкономить за счёт разницы в диаметре труб и это наиболее актуально для двухэтажных домов, где на каждом уровне по нескольку больших комнат. От котла можно поднять стояк Ø40 мм (большой коллектор), а от него по этажам развести лежаки Ø32 мм (малые коллекторы), от которых на каждую комнату пойдут трубы Ø25 мм. На возврат здесь лучше использовать трубу среднего значения Ø32 мм. Впрочем, многое зависит от расположения и количества комнат и весьма возможна ситуация, где придётся обойтись только большим коллектором.
[stextbox id=’info’]Внимание! При коллекторной разводке гребёнка должна быть не только на подаче, но и на обратной трубе![/stextbox]
Балансировочный клапан с барашком для регулировки подачи отопленияКогда на подаче в одном ряду подключено более трёх-четырёх приборов отопления, то производительность последних точек значительно понижается, следовательно, нужно как-то распределить поток, чтобы он был равномерным.
Для этой цели применяют балансировочные клапаны, которые вкручиваются в радиатор перед отводом подачи причём их обычно используют только для первых точек. Такие устройства могут регулироваться барашком, как на фотографии вверху, либо шестигранником (модели бывают разными).
Чаще всего, особенно на больших расстояниях, балансировочные клапаны хоть и помогают, но при этом не приносят стопроцентного эффекта, то есть, если первый радиатор будет нагреваться, к примеру, до 60⁰C, то последний в контуре или в крыле контура наберёт не более 40⁰C. Чтобы исправить status quo, можно сделать разводку по системе Тихельмана – это очень просто и не потребует каких-то особых усилий. Посмотрите на схему вверху: подача там идёт с левой стороны, а обратка – с правой, но при этом первая батарея на подаче является последней на сбросе теплоносителя, а последняя на подаче – первой на сбросе. Так можно выровнять температурный режим во всех точках вне зависимости от их местоположения в обвязке.
Рекомендую посмотреть видео по трём основным способам подключения и схеме Тихельмана в том числе.
[stextbox id=’info’]Внимание! При использовании схемы Тихельмана для подключения приборов отопления, один из радиаторов может оказаться как раз посредине контура и в силу какого-то противостояния не будет нагреваться. Чтобы исправить ситуацию, нужно сместить батарею вправо или влево всего на метр, но если не позволяет интерьер комнаты, тогда можно врезать петлю в подачу или в обратку, увеличив их длину на метр. После этого всё нормализуется.[/stextbox]
[youtube]https://youtu.be/sl5d753lyEw[/youtube]
Двухтрубная система по схеме Тихельмана

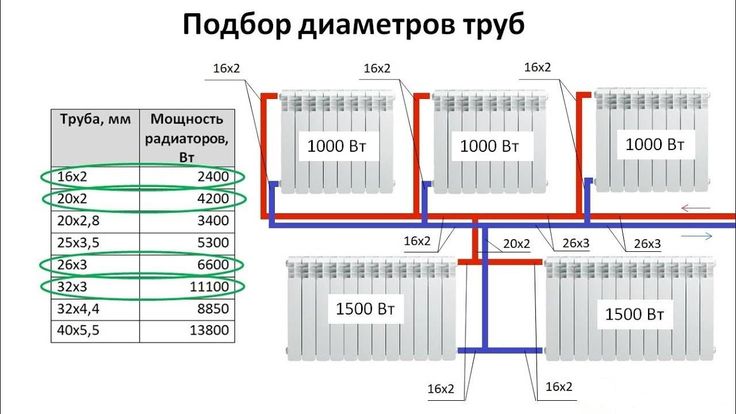

Когда делают однотрубное или двухтрубное отопление из полипропиленовых труб, то будет правильно, если все краны, фитинги и обводы тоже будут из этого же материала, хотя в большинстве из них, за исключением муфт, тройников и заглушек присутствует сплав латуни.
| Наружный Ø, мм | Глубина прогрева, мм | Время нагрева, сек | Максимальная пауза, сек | Удержание стыка, сек | Охлаждение, сек20 |
| 20 | 14 | 6-8 | 4 | 6 | 2 |
| 25 | 15 | 7-11 | 4 | 8 | 2 |
| 32 | 17 | 8-12 | 6 | 10 | 4 |
| 40 | 18 | 10-16 | 6 | 20 | 4 |
Таблица глубины и продолжительности сварки полипропиленовых стыков
[stextbox id=’info’]Пояснение к таблице. Например, для установки радиаторов нужны отводы Ø20 мм и для того чтобы сварить его с любым ППР фитингом нужно разогреть паяльник до 270-280⁰C. На насадку с одной стороны надеть фитинг, а с другой вставить трубу, придерживаясь глубины 14 мм (можно отметить карандашом или маркером),как это показано на фотографии вверху и удерживать в течении 6-8 секунд.
После этого снимаете обе нагретых стороны и в течение не более 4-ёх секунд стыкуете их и удерживаете руками 6 секунд, а ещё через 2 секунды можно приступать к сварке следующего стыка.[/stextbox]
[youtube]https://youtu.be/VPU03nBCWYc[/youtube]
Сварка ППР трубы с фитингом
Используя схемы отопления, приведенные в этой статье, вы сможете своими руками из полипропиленовых труб сварить контур для подключения радиаторов в частном доме. Если решитесь на самостоятельный монтаж, обязательно разметьте расположение всех отопительных приборов, сосчитайте их количество и тогда решите, какой из вариантов вам лучше всего использовать.
Содержание
Для создания тепла и уюта в доме система обогрева просто необходимо.
В условиях же северных территорий это даже непременное условие для возможного проживания в доме.
Систему отопления в частном доме можно поручить установить фирме или создать самостоятельно.
Прежде чем начинать монтаж системы отопления, нужно понимать, где будут находиться ключевые элементы системы.
Лучше всего создать схему отопления, которая поможет ориентироваться и при закупе необходимых материалов и узлов.
В частности, на схеме следует отобразить расположение:
Лучше всего, если в доме под котел и основное оборудование будет размещаться в отдельной комнате. Это полезно и с точки зрения содержания топлива, и обслуживания котла. Такая схема должна быть и в случае, когда продукты сгорания выходят через дымоход.
Система отопления может быть организована следующими способами:
Внутри труб теплоноситель переносится самостоятельно. Неожиданные проблемы с электрической системой в такой ситуации не повлияют на работу теплоснабжения.Разведение труб, которые обычно теперь устанавливают из полипропилена, может быть выполнено самостоятельно. Количество изгибов и соединений зависит от геометрии пространства и личного желания.
Полипропиленовые трубы в работе систем отопления завоевали доверие у многих владельцев частных домов. Причинами, по которым все чаще выбирают такой вид строительных материалов, являются:
Кроме того, полипропиленовые трубы имеют небольшой вес. Внутренняя поверхность труб не ржавеет, а за счет того, что не откладывается налет из элементов, присутствующих в воде, они способны долго служить и не требуется изменение давления в системе.
Следует учесть, что полипропиленовые трубы у разных производителей могут отличаться. Лучше брать те, что давно представлены на рынке. Кроме того, армированные трубы удобнее и надежнее в эксплуатации.
Если выбор котельного оборудования, а также принципа работы самой системы сделан, то необходимо приступить к следующему этапу – подготовке к монтажу.
Чтобы работа шла продуктивно, под руками в процессе установки системы отопления должны быть:
Длина труб должна учитывать не только количество комнат и протяженность по ним, но также различные повороты, простенки, дополнительные соединения. Некоторые владельцы протягивают трубы по полу, что позволяет не только избежать разрыва системы, но и обеспечить тепло.
При проведении работ по установке системы отопления нужно убедиться, что котел установлен в помещении, где проведена защита от огня. Дымоход также должен соответствовать требованиям пожарной безопасности.
Гидравлическая система считается более предпочтительной для установки в частном доме. Ведь вода уже доказала, что это очень хороший теплоноситель.
В зависимости от доступности коммуникаций и различных видов топлива выбирают системы, работающие:
Достаточно дорогое удовольствие, но если газовой магистрали нет, то вполне доступно. Нужно учесть, что такая система требует проводки специального силового кабеля.После установки котла и до разведения труб необходимо установить радиаторы. Количество секций зависит от того, насколько теплым требуется сделать помещение и от его площади. Радиаторы отличаются по теплоотдаче в зависимости от материала изготовления и собственного размера. В частные дома в последние годы предпочитают устанавливать алюминиевые варианты. У них не только высокая теплоотдача, но и симпатичный дизайн.
Разводку конструкций принято делать с принудительной циркуляцией в две трубы. При эксплуатации это позволяет регулировать температуру в отдельных комнатах. Работая с полипропиленовыми трубами, рез нужно делать под прямым углом. Также необходимо следить за отсутствием провисания труб, для чего дополнительно их можно крепить к стене с помощью специальных устройств.
Рабочая температура для монтажа от 5 градусов тепла внутри помещения. Швейдером нужно проходить места разреза трубы, чтобы не было остатков металлической оболочки. Фитинги же лучше дополнительно усилить фум-лентой. При соединении труб потребуется также проводить сварочные работы, поэтому следует продумать систему защиты от пожара.
Работы по установке системы отопления занимают обычно два дня. Если дом большой и установка ведется самостоятельно, то время может увеличиться.
Водопровод уже прочно вошел в умы и приусадебные участки владельцев деревенских домов и загородных коттеджей. Это неотъемлемый атрибут комфортной жизни: с проточной водой душевые, мытье посуды, приготовление пищи становятся приятным занятием.
Самостоятельная установка сложна, но большую часть работы можно выполнить в одиночку.
На самом деле схем водоснабжения обилие, но есть два разных способа подключения потребителей:
Жителям небольших частных домов подойдет шлейфовое подключение , схема такого водопровода проще. Из самого источника вода поступает по порядку от одного потребителя к другому из одного трубопровода с тройниковым выходом (1 вход, 2 выхода) на каждого потребителя.
Такая схема переключения отличается отсутствием напряжения у последнего потребителя, при запуске предыдущих, если в цепи задействовано несколько таких звеньев.
Схема подключения коллектора выглядит принципиально иначе.
Во-первых, при выполнении такого подключения понадобится коллектор … От него прокладывается водопровод непосредственно к каждому потребителю. Тем самым вы сможете создать более-менее одинаковое давление в любом звене трубопроводной цепи … Обратите внимание, что последовательное подключение будет стоить вам дороже.
Любая система водоснабжения состоит из колодца, насоса, гидроаккумулятора для защиты насоса .
.. И по желанию фильтр или несколько фильтров до или после аккума.
Трубы сантехнические бывают нескольких видов , наиболее распространенными материалами для них являются полипропилен, полиэтилен (сшитый), сталь. Самые дорогие сделаны из меди, так как служат дольше всего.
Если их монтировать, то придется вызывать специалиста. Оптимальный выбор полипропилен по соотношению цена-качество . Обратите внимание, что пластик как материал категорически не подходит, так как выделяет в воду вредные элементы.
Диаметр трубы зависит от длины трубопровода частного дома: от 30 метров достаточно материала диаметром 25 мм, если более 30 метров, то подойдет 32 мм и в том случае, когда длина менее 10 метров, диаметр колеблется в пределах 16-20 мм.
Далее по списку вам понадобится погружной насос, так как он долговечнее и эффективнее, чем насосная станция … Высота насоса измеряется вместе со шлангом и затем они соединяются резьбовым соединением.
Насос можно расположить в любом положении с помощью тросов из нержавеющей стали. Он подвешен к верхней части колодца.
Вода из насоса поступает в фильтр до аккумулятора, который является следующим элементом контура. Создает стабильное давление и позволяет включать и выключать насос по мере необходимости … Объем зависит от количества потребляемой воды.
Вода снова фильтруется и делится на два потока: один из них идет в котел и нагревается, а второй останется холодным в коллекторе.
Необходимо установить запорную арматуру до коллектора, а также установить сливной кран.
Труба, идущая к водонагревателю, снабжена предохранителем, расширительным бачком, установлен сливной кран. Так же кран монтируется на выходе из водонагревателя, а после этого труба соединяется с коллектором горячей воды и затем разводится во все точки дома.
Котлы могут быть разные. Воду можно нагревать газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода постоянно нагревается.
Отдельного упоминания заслуживает сантехника . Процесс подключения унитаза начинается с установки гофрированной трубы, которая в месте соединения смазывается силиконом. Далее проверяется надежность соединения, сверлятся отверстия, в которые вставляются дюбеля. Унитаз крепится к гофре и скручивается.
Знаете ли вы, как выбрать трубы для водопровода в частный дом? О преимуществах и недостатках медных фитингов для трубопровода читайте здесь.
Современные трубы и фитинги из ПВХ ничем не уступают другим материалам, узнайте больше на https://klimatlab.com/vodosnabzhenie/vodoprovod/pvx-truby-i-fitingi.html
Монтаж системы ГВС и ХВС может осуществляться двумя способами:
В последний узел вода будет поступать с задержкой, и только после того, как дойдет до пробки, начнет поступать в кран.Чтобы излишне не усложнять сантехнику в доме, рациональнее использовать комбинированный вариант. Система холодного водоснабжения осуществляется с помощью глухой разводки, горячего – с помощью циркуляционной.
Водоснабжение из колодца делится на два вида: летнее и зимнее:
Перед тем, как проводить воду из колодца, необходимо сделать для него кессон. В него можно спуститься и, он защитит колодец от попадания грязной воды.
Кессон изготавливается из бетонных колец или других материалов . Если его дно и трубопровод окажутся выше промерзания грунта, нет смысла использовать кессон при разрыве трубы.
Подключение к центральной магистрали требует значительных капиталовложений на первых этапах , при этом частично устраняется необходимость проведения земляных работ и установки септика. Информацию о ближайших магистралях можно узнать в ЖКО.
Для повышения давления воды в трубопроводе необходимо врезать насос в общий водопровод или установить насосную станцию с гидроаккумулятором.
Обычно в квартирах принято монтировать трубопровод к стене. … Канализационные трубы поддерживаются хомутами, прикрепленными к стене. Расстояние, которое измеряется по горизонтали от хомута до хомута, должно быть меньше 10 диаметров трубы.
Можно использовать металлические хомуты с резиновым уплотнением (жесткое крепление) или без уплотнения, чтобы трубы могли свободно перемещаться (жестко-плавающее крепление).
Внутренняя маршрутизация — это более совершенный метод маршрутизации , так как он уменьшает шум и выглядит лучше. Можно укладывать трубы в бетон или ворота, соблюдая уклоны и заделывая щели.
Сварка полипропиленовых труб осуществляется двумя способами: раструбным и стыковым. Ее следует проводить при положительной температуре окружающего воздуха. Важно помнить, что трубы и фитинги должны быть одного состава и чистыми. … Также нельзя охлаждать трубы после соединения с водой.
При варке розетки обе части нагреваются специальным нагревательным устройством, затем собираются и охлаждаются.
При использовании скважины вода в дом подается автоматической системой, которая состоит из нескольких важных элементов:
Если все элементы собрать в единый механизм, перед нами насосная станция. Имеет штуцеры:
При включении станции насос закачивает воду в гидроаккумулятор. При достижении определенного давления автоматика отключает насос.
При расходе воды давление постепенно падает до определенного значения, после чего автоматика снова запускает насос.
Совет: «При подключении станции не забудьте поставить запорную арматуру на входе и выходе к потребителям. Это поможет отрезать аппарат для проведения ремонтных работ.
Как подключить бойлер к водопроводу, рекомендации мастеров и пошаговая инструкция здесь. Пластиковые кессоны для колодцев плюсы и минусы полимерных материалов.
При обустройстве водопровода не обойтись без дренажного фильтра, как выбрать такой прибор читайте здесь.
Типовая водопроводная система со скважиной или скважиной может быть использована для последовательной обвязки.
Состоит из следующих узлов:
Все элементы системы соединены в определенной последовательности. Порядок можно рассмотреть подробнее на схеме. Далее описывается монтаж системы на примере коллекторной разводки, как более сложной.
Коллекторный узел в частном доме устанавливается в специальных помещениях — котлах или котельных — в специально отведенных помещениях жилого дома, в подвалах и полуподвальных помещениях.
В многоэтажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за бачком унитаза или спрятать в специальный шкаф. Для экономии труб коллектор располагают ближе к большему количеству сантехнических приборов, примерно на одинаковом расстоянии от них.
Монтаж коллекторного узла, если соблюдать направление течения воды, осуществляется в следующем порядке:
После установки вышеуказанного оборудования к водопроводу подсоединяется коллектор с таким количеством клемм, которое соответствует количеству точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.
Чтобы система работала безупречно, важно знать, как правильно провести водопровод в частном доме своими руками. В это понятие могут входить как основные принципы, регламентированные строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам.
Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненный внутренний водопровод имеет характерные отличия:
Это повышает надежность и экономичность системы. okanalizacii.ru
Независимо от того, откуда у вас подавалась вода, будь то из колодца или колодца, или из центрального водопровода, должен быть аварийный запорный кран на входе. После него устанавливается водомер, если вы подключены к централизованному водоснабжению.
Затем подключается ввод от колодца или колодца, если у вас комбинированное подключение воды. Далее следует отвод холодной воды для полива или для хозяйственных нужд. Далее монтируется фильтрующий блок. Что и сколько из них будет определяться в зависимости от качества воды .
После блока фильтров монтируется гидроаккумулятор и автоматическое включение скважинного насоса. Вот такой первичный контур, смонтированный сразу после ввода воды. Теперь пришло время выбрать одну схему из нескольких вариантов прокладки водопровода в частном доме.
Частный дом, в отличие от квартиры, имеет более широкий спектр возможностей в отношении водоснабжения внутри него. Здесь можно использовать последовательное подключение потребителей воды. Его еще называют тройником. Либо можно использовать коллекторную схему для подключения потребителей. Рассмотрим эти две схемы.
Данная схема предусматривает последовательное соединение потребителей. Умывальник, душ, унитаз, а так же все на кухне подключается последовательно, одно за другим. Преимущество в том, что требуется небольшое количество трубы. Но есть и недостаток этой системы .
В случае одновременного использования потребителей падение давления в удаленных точках потребления.
Особенно это чувствуется при работе душа: регулировать температуру воды очень сложно. Вот тут-то и проявляются неудобства данной схемы. Такая система больше подходит для семьи с небольшим количеством человек.
Данная схема подключения потребителей требует большего количества труб, а значит, удорожает проект водопровода. Суть этой системы в том, что после первичного контура на вводе монтируются коллекторы для холодной и горячей воды, а от них уже проложены трубы к каждому отдельному потребителю.
Такая система позволяет одновременно использовать воду в разных местах потребления: на кухне, в душе и так далее. Из этого следует, что такая схема лучше подходит для комфортного использования и подходит для любого семейства .
Иногда, чтобы удешевить проект, но в то же время получить максимальный комфорт, эти две системы объединяют. Это тоже хорошо работает.
Плавание в теплом бассейне — это прекрасное чувство , и хотя мы слышим от многих владельцев бассейнов в более прохладных штатах и провинциях, что они действительно наслаждаются теплым плаванием с поздней весны или раннего лета до осени, стоимость нагрева их бассейна может быть серьезным препятствием, даже с высокоэффективной системой, такой как нагреватель бассейна с тепловым насосом (HPPH).
В EcoHome нам часто задают вопрос: « Как я могу снизить расходы на подогрев бассейна? ”
Тут явно два фактора – как и при отоплении дома. С одной стороны, нам нужно подумать, как снизить стоимость энергии, используемой для обогрева бассейна, а с другой стороны, нам нужно подумать, как уменьшить количество тепла, которое бассейн теряет и, следовательно, нуждается в нем. Если в первую очередь он теряет меньше тепла, бассейн будет стоить меньше для поддержания тепла, потому что ему требуется меньше энергии для поддержания постоянной и комфортной температуры после начального периода нагрева. Проект дома с пассивным солнечным отоплением всегда является самым дешевым для обогрева с точки зрения экологии.
Среда каждого пула отличается, поэтому, несмотря на то, что экономия для каждого чаевых универсальна в схеме вещей, не все они универсально применимы к конкретному пулу. Вот десять советов, которые помогут сэкономить энергию и деньги на подогреве бассейна, и даже если некоторые из них сэкономят больше, чем другие, каждый совет сам по себе сэкономит потребление энергии на несколько процентов.
маленькая экономия!
Мы нашли большой выбор экономичных солнечных нагревателей для бассейнов здесь, и у нас есть руководство по экономии энергии для плавательных бассейнов и эксплуатации джакузи здесь.
Мы начнем с советов по экономии энергии в течение многих лет, прямо при планировании бассейна…
Хотите снизить затраты на электроэнергию для обогрева бассейна? Сокращение теплопотерь и максимизация бесплатного притока тепла… При планировании бассейна подумайте об изоляции . Все конструкции бассейнов, в том числе природный бассейн или плавательный пруд, могут выиграть от включения некоторой изоляции из жестких панелей под конструкцией бассейна и вокруг нее для экономии энергии и затрат в долгосрочной перспективе. Независимо от того, где вы находитесь в США или Канаде, температура окружающей среды на земле довольно постоянна, и обычно она ниже, чем идеальная температура для купания в бассейне, поэтому рекомендуется установить некоторую изоляцию снаружи тепловой массы водоудерживающей конструкции.
отличный первый шаг к снижению затрат, связанных с подогревом бассейна в долгосрочной перспективе.
Хорошо спланированный насос для бассейна и система фильтрации помогают повысить энергоэффективность и сэкономить деньги . С самого начала планируйте установку дополнительных клапанов на участках трубопровода, чтобы дополнительные системы обогрева бассейна, такие как тепловой насос или солнечные батареи, можно было легко модернизировать или слить для подготовки к зиме в будущем. Немного больше размышлений на этапе планирования и установки всегда сэкономит деньги в долгосрочной перспективе и позволит вам установить самые эффективные системы обогрева для вашего бассейна на годы вперед. Вместо классической армейской аббревиатуры 7P, возможно, нам стоит вспомнить 9.0019 Надлежащее планирование обеспечивает возможность максимальной производительности пула ?
Необходимо тщательно продумать расположение бассейна для бесплатного обогрева! Для получения пассивного солнечного тепла он должен быть идеально расположен так, чтобы получать максимальное количество солнечного света — это оптимизированная «Инсоляция», не путать с «Изоляция!» В то же время идеально иметь бассейн в месте, защищенном от ветра, так как ветер на поверхности бассейна создает рябь или небольшие волны.
Потеря тепла за счет испарения зависит от температуры воды, температуры воздуха, влажности и площади поверхности бассейна. Плоский, спокойный бассейн будет иметь площадь поверхности воды, равную физическим размерам бассейна. Рябь и волны в бассейне увеличивают площадь поверхности воды, открывая большую часть поверхности для более холодного воздуха во все дни, кроме самых жарких, но также ускоряют потери от испарения. Размещение бассейна в месте, которое получает как солнце, так и защищено от ветра, является огромным выигрышем и будет большим подспорьем в увеличении солнечного излучения при одновременном снижении потребности в отоплении и связанных с этим потерь, что приводит к более высокому потреблению энергии и затратам.
Черный нагревается, а белый остается прохладным. Вы когда-нибудь замечали, что цвет вашего автомобиля влияет на то, насколько жарко ему становится, когда он припаркован летом под ослепительно голубым небом? То же самое и с бассейнами.
.. Если бассейн расположен в круглогодичной жаркой климатической зоне, например, в Нью-Мексико, Техасе, Южной Калифорнии или Флориде (или в любом другом южном штате США), то выбор цвета бассейна должен быть не только эстетическим. Также не следует игнорировать выбор более темного цвета бассейна, если вы находитесь в Квебеке, Онтарио, Британской Колумбии, Монтане, Нью-Йорке или Иллинойсе и серьезно настроены наслаждаться бассейном на заднем дворе как можно большую часть года.0019 без подогрева бассейна, стоящего Земли. Буквально.
Солнечная энергия всегда должна быть основным источником тепла для бассейна максимизируйте воздействие солнца на сам бассейн, в сочетании с цветом бассейна (совет 3) и установив несколько гидронических солнечных панелей. Солнечное отопление, по сути, бесплатное (есть небольшое увеличение затрат на электроэнергию из-за затрат на прокачку воды через большие солнечные панели, но оно минимально, поскольку оно в любом случае связано с системой фильтрации бассейна, если спланировано и построено правильно).
Недостатки солнечной энергии, особенно в более северных районах, заключается в том, что он редко удовлетворяет потребности в отоплении в течение всего сезона или из-за плохой конструкции не обеспечивает тепло достаточно быстро или когда солнце не светит из-за времени суток или облачного покрова для последующие дни. Но когда солнечная энергия возможна, и у вас есть начальный бюджет для покупки приличной солнечной системы с резервным нагревателем для бассейна с тепловым насосом, комбинация двух систем будет лучшей и наиболее экономичной из доступных систем.
Установка таймера для запуска HPPH около полудня помогает снизить затраты на электроэнергию . В системах с нагревателем бассейна с тепловым насосом (HPPH), обеспечивающим 100% потребности в отоплении, важным фактором является время суток, когда вы используете HPPH, поскольку тепловые насосы получают тепло из воздуха.
Логично, что лучшее время для запуска HPPH — это когда температура воздуха самая высокая в течение дня. Это легче всего сделать, настроив элементы управления вашей системы фильтрации так, чтобы она работала в самое теплое время дня, а также, поскольку нагреватель бассейна с тепловым насосом (HPPH) будет работать только при наличии потока воды. Пока ваша фильтрация работает в самое теплое время дня, ваш HPPH будет работать с оптимальным коэффициентом производительности (COP) или эффективностью, которая рассчитывается путем деления показателя выходной энергии на количество потребляемой энергии. Нагреватели с тепловым насосом для бассейна обычно имеют КПД от 3,0 до 7,0. Наверное, можно найти умные системы управления бассейнами, а если нет, то мы уверены, что это произойдет в ближайшее время.
COP — это рейтинг эффективности HPPH . Нагреватели для бассейнов с тепловым насосом действительно энергоэффективны, и энергоэффективность нагревателя для бассейна с тепловым насосом измеряется коэффициентом полезного действия (COP).
Чем выше КПД нагревателя для бассейна, тем он более энергоэффективен. Как правило, COP измеряется путем тестирования нагревателя бассейна с тепловым насосом при наружной температуре 80 градусов. COP обычно находится в диапазоне от 3,0 до 7,0, что соответствует коэффициенту умножения около 500%. Это означает, что на каждую единицу электроэнергии, необходимой для работы компрессора, вы получаете от него 3-7 единиц тепла. Вот почему выбор правильного размера теплового насоса для вашего бассейна имеет первостепенное значение для оптимальной эффективности и минимизации затрат на энергию. Выбор размера нагревателя для бассейна с тепловым насосом включает в себя множество различных факторов, поэтому всякий раз, когда вы определяете размер теплового насоса, учитывается площадь поверхности бассейна. В основном, размер нагревателя зависит от площади поверхности бассейна и разницы между температурой бассейна и средней температурой воздуха.
Переменные для подогрева бассейна:
Нагреватели для бассейнов с тепловым насосом оцениваются по выходной мощности БТЕ и лошадиным силам (л.
с.). Стандартные размеры включают 3,5 л.с./75 000 БТЕ, 5 л.с./100 000 БТЕ и 6 л.с./125 000 БТЕ. Чтобы рассчитать размер нагревателя для открытого бассейна , выполните следующие действия, чтобы получить приблизительный требуемый рейтинг:
Площадь бассейна x Повышение температуры x 12 = БТЕ/ч
Эта формула основана на повышении температуры от 1º до 1-1/4ºF в час и среднем ветре на поверхности бассейна со скоростью 3-1/2 мили в час. Для повышения на 1-1/2ºF умножьте на 1,5.
Для повышения на 2ºF умножьте на 2,0.
Заключение? Это означает, что лучше всего купить блок с самым высоким рейтингом COP в вашем бюджете, гарантируя, что выбранная модель имеет теплопроизводительность или BTUh, чтобы удовлетворить расчетную потребность в отоплении. Узнайте здесь, как работают тепловые насосы для горячей воды и почему вы должны их приобрести.
8) Выбор лучших солнечных нагревательных панелей для бассейнов Солнечные коллекторы для бассейнов различаются по эффективности и стоимости — хитрость заключается в том, чтобы найти наилучший компромисс, отвечающий вашим потребностям. Солнечные панели изготавливаются из разных материалов, и тип, который вам понадобится, зависит от вашего климата и того, как вы собираетесь использовать коллектор. Если вы будете использовать свой бассейн только при температуре выше нуля, вам, вероятно, понадобится только неглазурованная коллекторная система. Неглазурованные коллекторы не имеют стеклянного покрытия (остекления).
Как правило, они изготавливаются из сверхпрочной резины или пластика, обработанного ингибитором ультрафиолетового (УФ) света для продления срока службы панелей. Из-за недорогих деталей и простой конструкции неглазурованные коллекторы обычно дешевле застекленных. Эти незастекленные системы могут работать даже в крытых бассейнах в холодном климате, если система предназначена для слива воды обратно в бассейн, когда она не используется. Даже если вам придется отключить систему в холодную погоду, неглазурованные коллекторы могут оказаться более рентабельными, чем установка более дорогой системы стеклянных коллекторов.
Пример работы солнечного коллектора для подогрева бассейна:
Солнечная система подогрева бассейна — обратите внимание на преднамеренную ошибку — для максимальной эффективности солнце должно быть обращено к панелям! Остекленные коллекторные системы, как правило, изготавливаются из медных трубок на алюминиевой пластине с покрытием из закаленного железа, что увеличивает их стоимость.
В более холодную погоду застекленные коллекторные системы с теплообменниками и теплоносителями улавливают солнечное тепло более эффективно, чем незастекленные системы.
Поэтому их можно использовать круглый год во многих климатических условиях. Застекленные коллекторы также можно использовать для нагрева воды для бытовых нужд круглый год, хотя как застекленные, так и неглазурованные коллекторы должны включать защиту от замерзания, если они будут использоваться в более холодных условиях. Более подробные инструкции по солнечным нагревателям для бассейнов см. на сайте правительства США здесь.
Мало кто понимает, какой большой процент экономии дает каждый градус снижения температуры . Одним из важных моментов, о котором следует помнить, если вы хотите сделать бассейн более экологичным и сэкономить на нагреве бассейна, является настройка термостата температуры бассейна.
На самом деле очевидно, но часто упускают из виду, что чем теплее вы нагреваете свой бассейн, тем больше стоит поддерживать его на более высокой рабочей температуре.
Повышение температуры на каждый градус соответствует примерно 15-18% увеличению энергопотребления и эксплуатационных расходов. Таким образом, несмотря на то, что бассейн с температурой 88°F прекрасен и тепл, обогрев его обойдется намного дороже, чем бассейн, настроенный на нагрев до 85°F. У каждого свой «термостат» и уровень комфорта, когда дело доходит до температуры в бассейне — посмотрите на домашнюю температуру! То же самое с температурой воды в бассейне; теплее хорошо, но стоит дороже — простая термодинамика и экономическая математика.
10) Уменьшение испарения в бассейне экономит энергию и деньги: Испарение является самым большим источником потерь энергии в бассейне. Испарение воды требует огромного количества энергии. Требуется всего 1 БТЕ (британская тепловая единица), чтобы поднять 1 фунт воды на 1 градус, но каждый фунт испаряемой воды с температурой 80ºF забирает из бассейна колоссальные 1048 БТЕ тепла.
На этой диаграмме показаны проценты потерь энергии в открытом бассейне:
В любом бассейне на заднем дворе в США в климатической зоне с 4 сезонами 70% потерь энергии на испарение, 20% на излучение в небо, 10% на землю и прочее. Потери тепла любого бассейна, обогреваемого любым способом, в первую очередь обусловлены испарением с поверхности бассейна. До 70% потерь тепла происходит за счет испарения. Таким образом, контроль потерь на испарение является ключевым фактором снижения затрат на отопление, и существует несколько методов достижения этой экономии, некоторые из которых более экологичны, чем другие.
Одним из способов является установка сплошного покрытия для бассейна типа рулонного полотна . Наиболее постоянным (и дорогим) вариантом также считается «защитное» одеяло, а также метод сохранения/предотвращения испарения тепла. Характерной чертой этого типа является автоматическая работа типа рольставни, которая раскатывает прочное виниловое покрывало по поверхности бассейна.
Они полностью покрывают поверхность бассейна и благодаря своему дизайну и конструкции выдержат вес ребенка, который непреднамеренно войдет в зону бассейна, создавая очень безопасную среду для детей, пока бассейн закрыт до того, как они приблизится к нему. Дополнительным преимуществом этих накрытий для бассейнов является то, что они также снижают испарение почти до нуля. Отлично подходит для безопасности и эффективности, но, возможно, не так хорошо для окружающей среды из-за широкого использования винила в качестве строительного материала. (см. здесь)
Насколько хорошим экологичным вариантом являются рулонные покрытия для бассейнов пузырькового типа?
Еще один тип накрытия или одеяла для бассейна, который является гораздо более доступным, но не имеет ценности с точки зрения безопасности, — это так называемое плавающее одеяло. Это одеяло представляет собой просто тонкий виниловый, полиэтиленовый или полипропиленовый лист, изготовленный из крошечных пузырьков воздуха… подумайте о пузырчатой пленке в больших масштабах.
Это одеяло отлично сохраняет тепло за счет предотвращения испарения, а если оно окрашено и стабилизировано от ультрафиолета соответствующим образом, оно может ускорить получение солнечного света более светлым бассейном. Тем не менее, они не являются защитными одеялами и на самом деле несут риск для безопасности, если ребенок войдет в зону бассейна с плавающим одеялом на месте. Одеяло может стать опасной ловушкой из-за своей свободно плавающей природы и тенденции оборачиваться вокруг человека, который отважится на него (как продемонстрировано «Смертельным оружием» в 19-й серии).87).
Многие, кто рассматривал или использовал оба вышеописанных одеяла, также считают их неприглядными, сложными и/или дорогими в использовании. лучший выбор (см. здесь). Последний тип одеяла, доступный на рынке, — жидкое одеяло, так что мы должны рассмотреть его.
Что такое жидкие солнечные покрытия для бассейнов?
Жидкое солнцезащитное покрытие представляет собой микроскопически тонкий слой спирта, который находится поверх воды в бассейне.
Этот слой уменьшает испарение воды, которое является основной причиной потери тепла водой, и существуют жидкие солнцезащитные покрытия, которые были одобрены FDA и EPA для использования в плавательных бассейнах. Некоторые из них также были одобрены NCAA (Национальной студенческой спортивной ассоциацией). Согласно некоторым патентам, это комбинация:
«алифатический спиртовой компонент, содержащий от 12 до 24 атомов углерода на молекулу в сочетании с гидроксидом кальция»
Гидроксид кальция, по-видимому, является просто носителем и диспергирующим агентом, так что помимо химии рабочая фраза «толщиной в одну молекулу» ». Он использует такое небольшое количество жидкости, что вы не должны его чувствовать, и мы не знаем ни одного случая, когда он причиняет физический вред пловцам.
Как использовать жидкие солнцезащитные покрытия
Сколько вам нужно, зависит от размера вашего бассейна. Будьте готовы тратить от 10 до 20 долларов в месяц и, возможно, немного больше, если у вас большой пул.Это все, что нужно знать. Очевидно, что проще всего использовать жидкое покрытие для бассейна от солнечных батарей!
Несмотря на то, что это солнечное одеяло не представляет угрозы для безопасности, оно простое в использовании, не оказывает негативного влияния на систему фильтрации бассейна и стоит недорого, оно также, по-видимому, имеет самый низкий уровень эффективности.
