Толстые стальные трубы отопительных систем в частных домах знакомы многим. В довесок к ним идут не менее толстые и тяжелые чугунные батареи. В процессе капитального ремонта принято менять их на более современные модели – в домах прокладываются пластиковые трубы и устанавливаются компактные алюминиевые или стальные батареи. В этом обзоре мы поговорим о пластиковых трубах и рассмотрим схемы отопления в частном доме из полипропилена.
Металлические трубы используются в автономных отопительных системах все реже и реже. Их место занимают собратья из полипропилена. Они отличаются простотой в монтаже и стойкостью к высокой температуре. Трубы легко спаиваются и режутся, не менее легко закладываются прямо в стены или в полы.
В случае поломки на замену поврежденного участка уйдет минимум времени. Если монтаж выполняется с нуля, то при использовании труб из полипропилена сроки проведения работ значительно сокращаются.
Существуют различные размеры труб из полипропилена. Диаметр подбирается исходя из мощности и размеров вашей отопительной системы.
В чем заключаются преимущества труб из полипропилена?
Они не портятся и не ржавеют, сохраняя свои свойства долгие десятилетия;Список достоинств довольно большой, поэтому полипропиленовые трубы и получили столь широкое распространение.
Продолжительный срок службы достигается при соблюдении оптимальных условий эксплуатации без перегрузок по давлению и температуре.
К сожалению, трубы из полипропилена обладают и недостатками:
Также для монтажа труб придется приобрести специальное оборудование для спайки. Мы рекомендуем обратиться в магазины теплотехники и сантехники по вопросу аренды оборудования – многие магазины дают «паяльники» в аренду, с посуточной оплатой, что обеспечит дополнительную экономию.
Полипропиленовые трубы для отопления имеют в своей конструкции алюминиевый слой, для большей устойчивости к высоким температурам.
Обычные пластиковые трубы для отопления не подходят – высокая температура теплоносителя может привести к их повреждению. Поэтому в отопительных системах используются армированные трубы. В своей структуре они содержат алюминий или стекловолокно, что делает их более крепкими и устойчивыми к высокой температуры. Такие изделия как нельзя лучше подходят для использования в отопительных системах.
Выбирая трубы из полипропилена, нужно обратить внимание на производителя. Самый лучший вариант – покупать продукцию от наиболее распространенных брендов, которых не так уж и много.
Взяв продукцию малоизвестного производителя, вы можете столкнуться с ситуацией отсутствия подходящих фитингов и прочих аксессуаров – если в системе что-то сломается или потребуется ее переделка, монтажные и ремонтные работы могут затянуться до нахождения нужных элементов.
Для монтажа труб желательно использовать неразъемные фитинги – они обеспечивают прочное и герметичное соединение. Монтажные работы производятся с помощью специального паяльного инструмента.

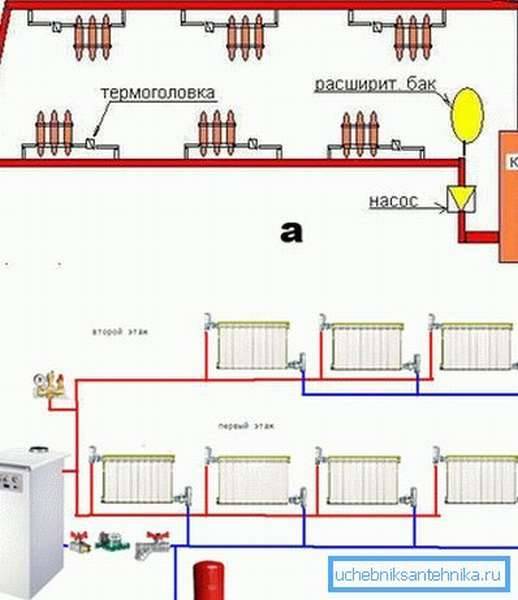

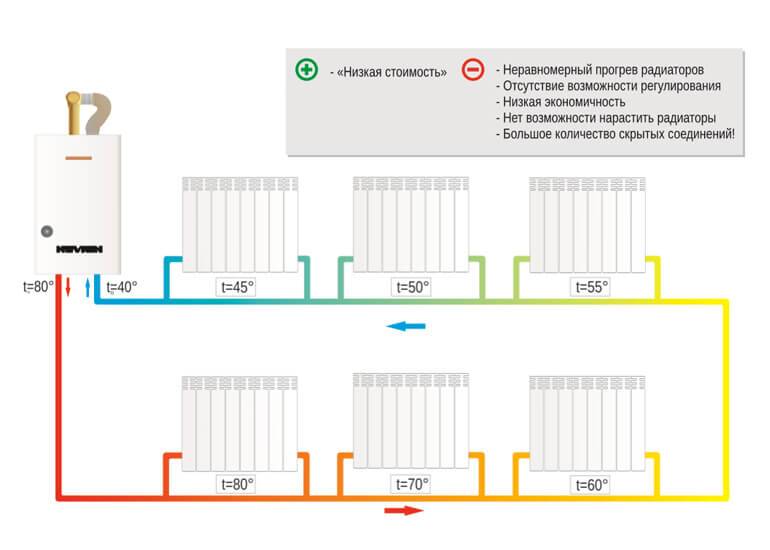

В частных домах часто используется однотрубная система отопления с циркуляционным насосом.
Схемы отопления в частном доме, с трубами из полипропилена, могут быть самыми разными. Например, ничто не мешает проложить однотрубную систему, дополненную циркуляционным насосом – она обеспечит интенсивное протекание теплоносителя и равномерный прогрев помещений. Возможно применение вертикальных двухтрубных систем с нижней и верхней разводкой. Хотите сделать горизонтальную разводку – пожалуйста.
Таким образом, в частных домах используются самые разные схемы отопления.
Они хорошо прогревают помещения, но в них крайне желательно использовать циркуляционные насосы. Благодаря этому обеспечивается нормальная циркуляция теплоносителя.
Для пайки полипропиленовых труб используется специальный аппарат.
Для монтажа полипропиленовых труб используются специальные инструменты и фитинги. Паяльный инструмент намертво сваривает изделия, образуя надежное и герметичное соединение. Резка осуществляется обычной ножовкой по металлу или с помощью специальных ножниц – данное оборудование можно взять в аренду. При резке труб необходимо обеспечить соблюдение углов.
Так как внутри пластиковых труб для отопления присутствует армировка из алюминия, края после резки подлежат зачистке – используйте для этого подходящую наждачную бумагу. Разогретые трубы и фитинги соединяются друг с другом в горячем состоянии, причем место соединения во время остывания должно оставаться неподвижным – перекосы здесь не допускаются. Если нужно обеспечить стыковку пластиковой и металлической труб, используйте для этого специальные фитинги.
Полипропилен, применяемый при производстве отопительных труб, позволяет им выдерживать высокие температуры (до +75 °C). Изделия из этого материала не проводят электричество и имеют малый вес.
К тому же у них низкая теплопроводность, а монтировать отопительные системы с их помощью могут не только профессионалы. Выполняя монтаж полипропиленовых труб своими руками, учитывают их диаметр, линейное расширение, постоянное давление в системе и температуру воды.
Благодаря устойчивости перед агрессивной средой полипропиленовые трубы в стенах частного дома могут эксплуатироваться более 50 лет. Рабочее давление, которое выдерживает материал, равняется 20 барам. Более выносливы изделия из армированного полипропилена.
Сравнение устойчивости полипропилена
Установка полипропиленовых трубопроводов стала такой популярной благодаря следующим качествам материала:
Вместе с тем, выбирая отопительные трубы для квартиры или частного дома, следует учесть и недостатки:
Монтаж труб отопления из полипропилена лучше проводить в замкнутой системе, когда температурный режим ограничен настройками котла. Стандартные трубки для отопления диаметром 63 мм соединяются встык.
Кроме самих трубопроводов понадобятся фитинги различных типов: муфты, уголки, тройники. С помощью муфт соединяют прямые отрезки. Для угловых соединений используют уголки, а тройники необходимы для разветвления системы.
Поскольку изделия из полипропилена нельзя состыковывать резьбовым способом, понадобится специальный паяльный прибор, а также ножницы для полипропилена или лобзик.
Чтобы выполнить монтаж отопления из полипропиленовых труб, их потребуется сварить специальным аппаратом, разогретым до 260 °C. При соединении обычно применяют раструбный метод. Для этого при помощи ножниц под прямым углом отрезают необходимый сегмент. Концы труб и фитингов очищают, обезжиривают спиртовым или мыльным раствором и тщательно высушивают.
У армированных изделий необходимо шейвером снять верхний полипропиленовый слой и алюминиевую часть. Затем поверхность зачищается до необходимого уровня с учетом вхождения в фитинг (глубину намечают с запасом в 2 мм).
Далее детали помещаются на специальные насадки сварочного аппарата и закрепляются. В зависимости от размера деталей их выдерживают несколько минут при необходимой температуре. Труба и муфта выравниваются по оси, прижимаются одна к другой и неподвижно охлаждаются. Прогретый полипропилен склеивается на стыке и создается неразрывное сцепление.
Для того чтобы сделать правильное крепление полипропиленовых труб к стенам, размечается схема разводки.
В процессе работы понадобятся клипсы подходящего размера, дюбеля и саморезы. Прокладка труб проводится с небольшим наклоном в сторону течения воды.
Чтобы исключить застой теплоносителя и уменьшить гидравлическое сопротивление в системе, желательно избегать изгибов и разветвлений. Монтаж трубопроводов можно сделать двумя способами: верхним и нижним.
Такая схема разводки предполагает установку подающего трубопровода вверху – на чердаке или под потолком. К радиаторам теплоноситель подается по вертикальным стоякам, а возвращается к теплогенератору по трубам, проложенным в подвале или по полу.
Схема верхней разводки отопления
В этом случае подача и возврат теплоносителя осуществляется по параллельным трубопроводам, проведенным по полу или под потолком подвала. По нижней схеме горячая вода подается независимо в каждый нагревательный прибор.

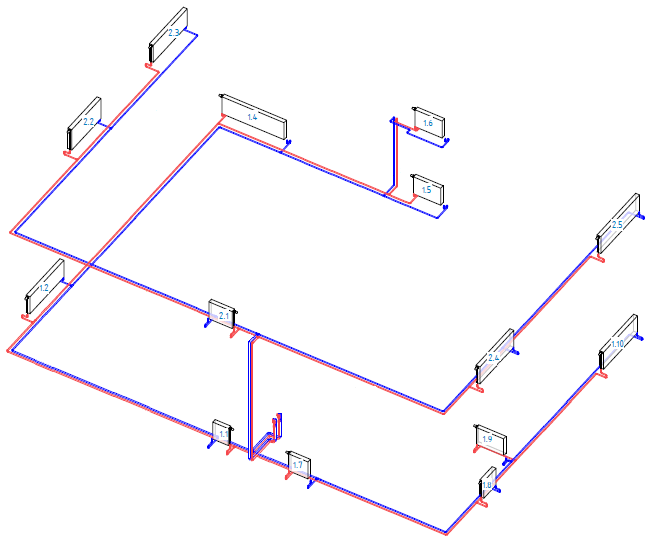

Пример верхней и нежней разводки отопления
Из изложенного выше становится понятно, что установка отопительных труб из полипропилена требует предварительной разметки, приобретения материала и наличия определенного инструмента.
Если все это подкрепить знаниями, то монтировать систему можно самостоятельно, однако следует учесть несколько важных моментов.
Планируя монтаж полипропиленовых труб, особое внимание следует уделять температуре теплоносителя. Именно этот показатель вызывает больше всего вопросов, недоразумений. Многие производители заявляют, что допустимая температура 95 °C, тогда срок эксплуатации не меньше 50 лет, но еще необходимо учитывать давление в системе.
Давление влияет на срок службы
Небольшое давление положительно влияет на срок службы даже при высоких температурах. Допускается обратное соотношение, когда давление большое, а температура минимальна. Но сочетание больших показателей температуры с давлением сокращает сроки эксплуатации, для определения необходимых показателей существует специальная таблица.
Выполняя монтаж отопления из полипропиленовых труб, необходимо обязательно учитывать их способность расширяться под воздействием высоких температур.
Ограничивать расширение нельзя, ведь создаваемое внутреннее напряжение опаснее, чем воздействие давлением.
Как результат — большая часть повреждений трубопроводов приходится не на нарушение эксплуатационных требований. В основном это связано с неграмотной установкой трубопроводов, особенно участков большой протяженности.
Чтобы снизить риск повреждения необходимо сделать компенсаторы. Монтаж полипропиленовых труб длиной более метра делают с компенсационной нишей, предварительно защитив их теплоизоляционным материалом. Размещать трубопроводы в узких штробах не рекомендуется
Для повышения эффективности и увеличения срока эксплуатации системы отопления профессионалы рекомендуют монтаж отопления в частном доме своими руками с использованием труб из полипропилена. Уже через год эксплуатации эффективность их аналогов из металла снижается, все потому, что при повышенных температурах эти трубы начинают ржаветь изнутри.
Для данной схемы отопления имеется множество преимуществ, среди которых можно выделить следующие:
Очень важно покупать полипропиленовые трубы только у проверенных производителей, так как их недостатки напрямую зависят от использования некачественного сырья, а также нарушений технологии производства.
В настоящее время строительный рынок предлагает огромный выбор изделий из полипропилена.
Однако, прежде чем их купить, необходимо разобраться в их свойствах и маркировке.
Данные изделия имеют наружный диаметр 20-110 мм, внутренний диаметр 16,2-90 мм. Для изготовления таких труб используется тонкостенный полипропилен (толщиной 1,9-10 мм), который рассчитан на температуру системы до 20°С и рабочее давление не более 1 МПа, поэтому в отоплении не применяется. системы.
Допускается их применение при температуре до 80°С, но такой вид труб встречается очень редко, поэтому их почти не применяют.
Данные изделия имеют внутренний диаметр 10,6-73,2 мм, наружный диаметр 16-110 мм, толщину стенки 1,6-18,4 мм. Эти трубы рассчитаны на температуру до 80°С и рабочее давление не более 2 МПа. Эта категория трубопроводов является универсальной. Однако в системе отопления их можно использовать только в обратном трубопроводе, причем температура воды не должна быть выше указанной ранее.
Это самый оптимальный вариант для изготовления монтажа отопления в частном доме своими руками.
Главной отличительной особенностью этих изделий является их многослойное исполнение (два слоя пластика, между которыми
проложен слой алюминия, обработанный клеем). Алюминиевое изделие имеет внешний диаметр 21,2-77,9 мм и внутренний диаметр 13,5-50 мм. Такой полипропилен функционирует в системе отопления с рабочим давлением не выше 2,5 МПа и температурой до 90 °С.
Наличие алюминиевой прослойки снижает коэффициент расширения трубопроводов при прохождении по ним теплоносителя. Однако при выборе армированной продукции необходимо учитывать ее расположение. Если прослойка будет располагаться ближе к внешней стороне, это усложнит процесс приклеивания, в связи с чем монтаж отопления в частном доме своими руками в этом случае потребует приобретения дополнительного оборудования (специального забоя или дрожь).
Еще один вид – стеклопластиковые трубопроводы, по качеству они аналогичны изделиям со слоем фольги. Однако первый тип характеризуется высоким показателем теплового расширения, но их монтаж несколько проще.
Для соединения трубопроводов (диаметром до 63 мм) используются две основные технологии:
Также может использоваться резьбовое соединение, для его реализации используются фитинги с раструбом.
Для соединения трубопроводов (диаметром более 63 мм) применяется технология сварки встык. В этом случае установка муфт не требуется, так как такое соединение отличается высокой надежностью. При наличии подходящих фитингов можно использовать приварные муфты.
Перед отоплением в частном доме своими руками необходимо правильно его спроектировать.
Если отопление установлено в загородном доме, то котел должен быть установлен в отдельном помещении. В квартире можно разместить на кухне или в прихожей.
Помещение должно быть оборудовано вытяжной системой.
При планировании системы отопления важно учитывать, что обратка не должна быть ниже подачи в котел, иначе циркуляция будет несколько затруднена или совсем невозможна. Для этого необходимо составить объемную схему трубопроводов с указанием отопительных приборов, уровней прохождения ограждающих конструкций и углов поворотов.
Стоит отметить, что сделать отопление из полипропиленовых труб своими руками в частном доме гораздо проще, чем любую другую систему. На плане рассчитывается длина трубопровода, количество соединительных и поворотных частей.
Монтаж системы из полипропиленовых изделий может осуществляться двумя видами:
Основным преимуществом такой системы является возможность ее использования в многоэтажных домах. Кроме того, можно использовать трубопроводы малого диаметра, при такой конфигурации разводки это не имеет значения.Для проведения отопления частного дома своими руками (схема системы должна быть составлена заранее) потребуются:
Главное при сборке системы полипропиленовых труб, на что необходимо обратить особое внимание, это соединения конструктивных элементов (труб, фитингов).
Для этого необходимо использовать специальный сварочный аппарат.
Для монтажа системы отопления из полипропилена необходимо:
При водяном отоплении в частном доме схема и монтаж своими руками полностью выполнены, перед полным запуском системы необходимо ее предварительно протестировать. Трубопроводы на некоторое время (не менее двух часов) заливают водой для выявления неисправностей и своевременного их устранения.
Каждый человек, выполняя отопление частного деревянного загородного дома своими руками, должен придерживаться следующих правил:
Чтобы знать, как правильно установить отопление частного дома своими руками от А до Я, желательно ознакомиться со следующими рекомендациями:
Это можно сделать сухой чистой тряпкой. После этого поверхность протирают спиртом, который разводят водой в пропорции 1:1.Система отопления из полипропиленовых трубопроводов в настоящее время получила довольно широкое распространение среди потребителей благодаря своим преимуществам, дешевизне, надежности и простоте. Теперь и вы знаете, как установить систему отопления своими руками – из полипропиленовых изделий. Эта статья помогла вам убедиться в том, что монтаж данной системы отопления, включая сварку труб, вы сможете осуществить, не прибегая к посторонней помощи. И самое главное, использование такой системы возможно не только в одноэтажном строении, но и в многоквартирных домах.
