Автоматические ворота / Статьи / Информационные статьи / Откатные ворота своими руками
Откатные ворота своими рукамиУстановка откатных (сдвижных) ворот не сложна, но предполагает четкое представление о конструкции таких ворот и последовательное выполнение всех этапов их монтажа. Тому, кто решится установить откатные ворота своими руками, следует внимательно ознакомиться с приведенными ниже текстом и видеороликом.
Комплектующие-для-откатных-ворот
Качество и надежность откатных ворот, в первую очередь, зависят от качества консольной балки и роликов. При этом размеры консольной балки и роликов должны соответствовать размерам и весу ворот, с которыми они будут использованы. Во-вторых, чтобы установленные ворота имели минимальный люфт и выдерживали действующую нагрузку, консольная балка и ролики должны быть одного производителя и поставляться в комплекте.
Монтаж

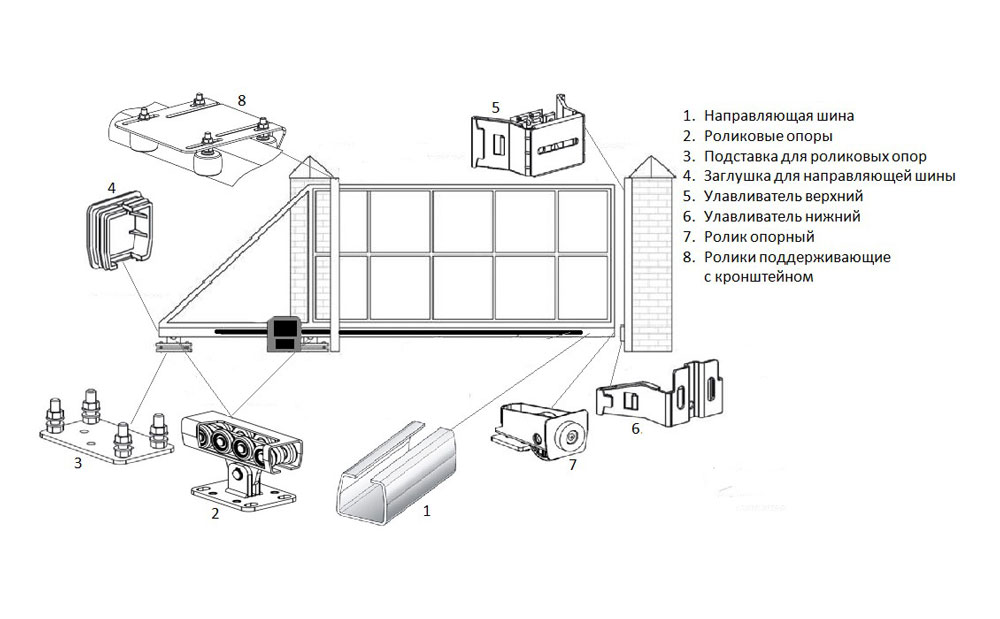

1 Подбор комплектующих
В общем случае, для сборки откатных ворот понадобятся:
• балка прокатная;
При выборе следует учитывать, в первую очередь, размеры проема (ширина, высота) и материалы полотна ворот. Нужно также заранее определиться с необходимостью установки автоматики, калитки и других опций.

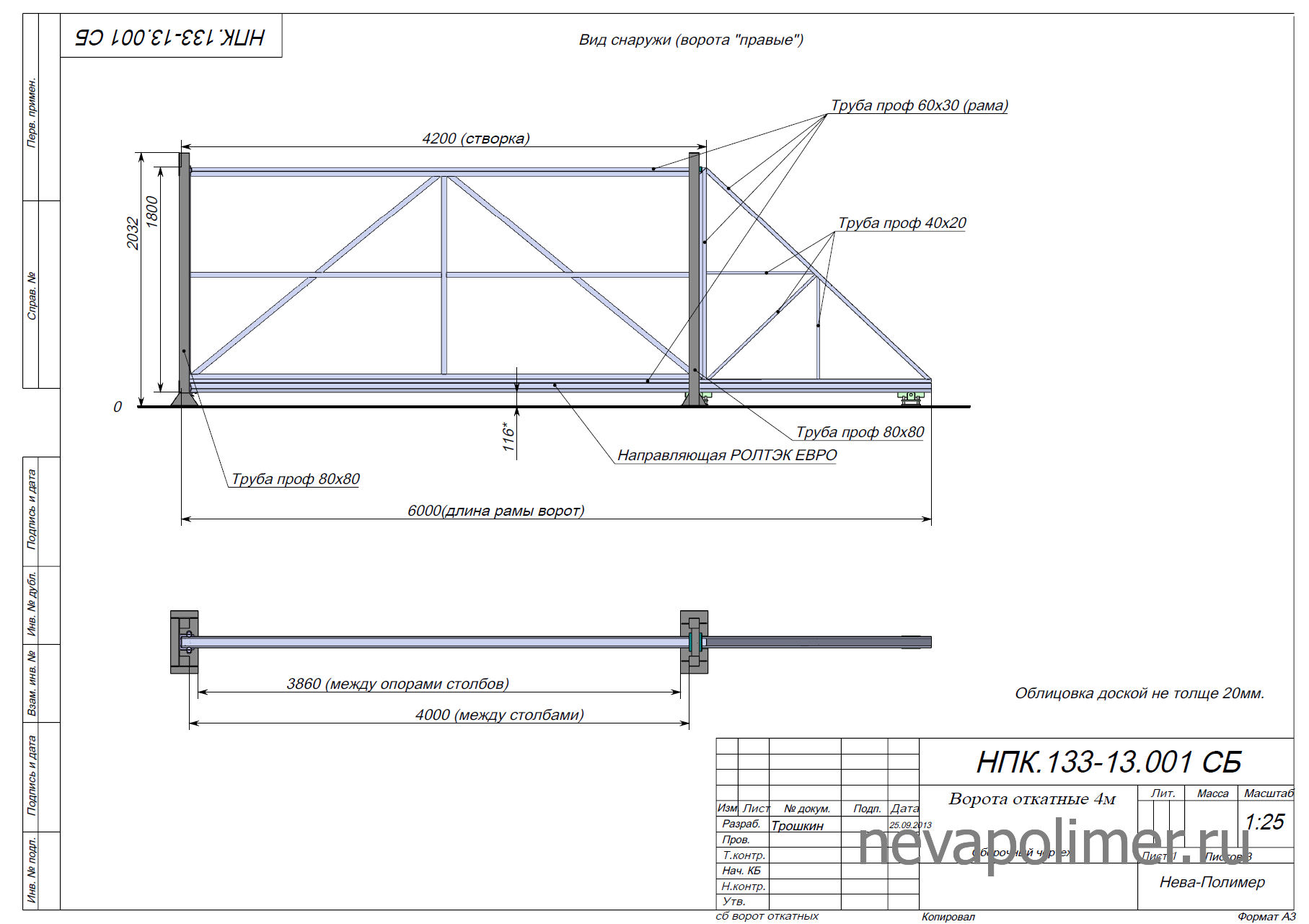

2 Изготовление рамы
Для изготовления рамы откатных ворот чаще всего используют стальную профильную трубу сечением 60х40 мм или 60х60 мм.
Затем на раму накладывается полотно из выбранного материала. Самостоятельное изготовление рамы для откатных ворот требует определенных знаний и навыков, т.к. даже легкая кривизна рамы отразиться на устойчивости полотна ворот.

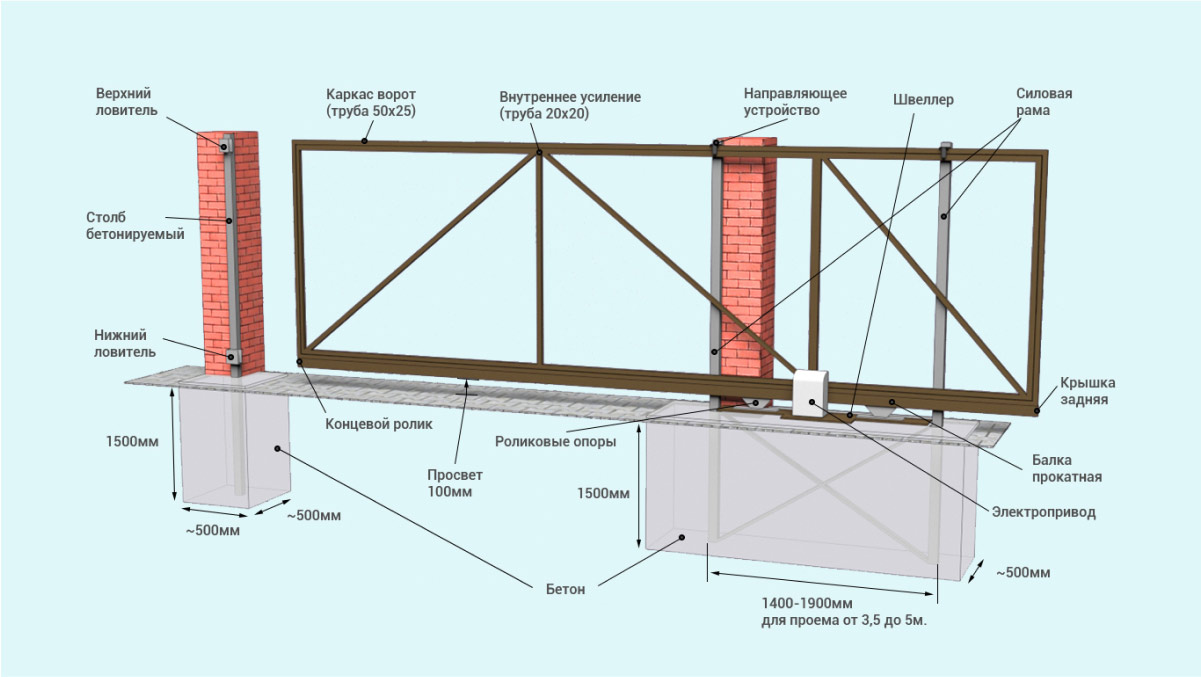

3 Подготовка проема к установке полотна ворот
При открытии полотно ворот откатывается вдоль ограждения во внутреннюю часть территории, поэтому необходимо предусмотреть столько места, чтобы оно полностью уходило за ограждение. Движению откатных ворот не должны мешать неровности грунта, растительность или нелинейность ограждения.

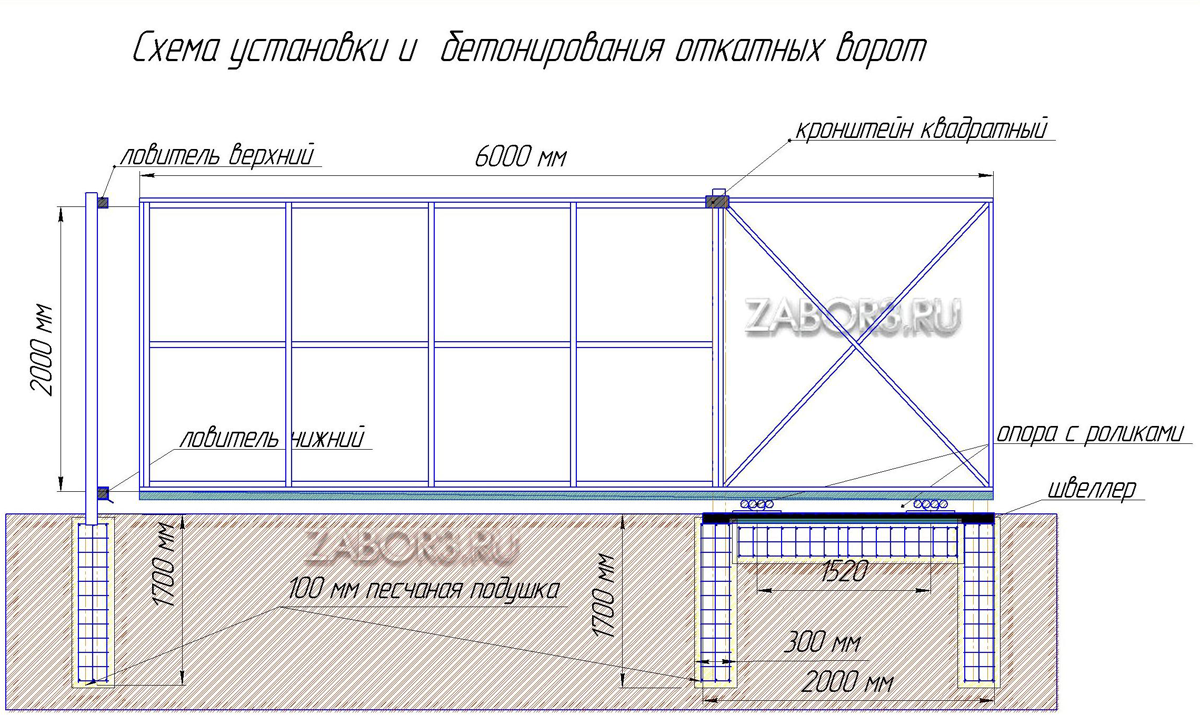

4 Создание бетонного основания
Платформа для основания откатных ворот должна быть забетонирована на глубину промерзания.
Перед заливкой бетоном силовую раму закрепляют с помощью отрезков арматуры.5 Установка самих ворот
5.1 Установка столба ловителя
Столб ловителя необходим для установки ловителей, а также для закрытия технологического зазора. Его устанавливают заподлицо с опорным столбом ограждения, который находится на другой стороне ворот от закладного элемента. В видеоролике показан процесс установки столба ловителя двух видов: путем бетонирования и крепления анкерными болтами к столбу Заказчика (опорному столбу ограждения).
5.2 Установка роликовых опор
Порядок установки роликовых опор показан в видеоролике. Роликовые опоры устанавливаются непосредственно на фундамент для основания откатных ворот на болты, приваренные к силовой раме. На этом этапе выставляется необходимый просвет ворот в соответствии с размером, указанным в карте монтажа.
5.3 Установка площадки для электропривода
Для автоматических откатных ворот необходимо установить площадку для электропривода (см.
схема монтажа автоматики). Порядок ее установки показан в видеоролике. Площадка для электропривода не входит в набор комплектующих, предназначенных для самостоятельной сборки откатных ворот. Компания Дорхан-Урал предлагает приобрести площадку для электропривода отдельно.
5.4 Монтаж направляющего устройства
Направляющие устройства обеспечивают удержание и движение ворот сверху. Порядок установки направляющих устройств на опорные столбы силовой рамы показан в видеоролике.
5.5 Установка полотна ворот
Установка щита (полотна ворот) с балкой показана в видеоролике. Щит с балкой задвигается в направлении роликовых опор. После установки щита (полотна ворот) с балкой на роликовые опоры необходимо добиться вертикальности ворот с помощью регулировки кронштейнов направляющих устройств.
5.6 Установка поддерживающего (концевого) ролика
Поддерживающий ролик устанавливают в переднюю часть балки, чтобы конструкция не провисла. Порядок его установки показан в видеоролике.
5.7 Монтаж крышки задней
Задняя крышка задвигается в заднюю часть балки для защиты роликов внутри ее от попадания влаги, пыли и различных посторонних предметов. Порядок ее установки показан в видеоролике.
5.8 Монтаж нижнего ловителя
Ловители позволяют частично снять нагрузку с роликовых опор при закрытых воротах, а также удерживают полотно ворот от раскачивания при значительных ветровых нагрузках.
Нижний ловитель устанавливается внизу на столбе ловителя заподлицо с левым его краем. Положение нижнего ловителя необходимо отрегулировать так, чтобы полотно ворот с балкой свободно входило и упиралось в него. Передний край балки закрывается накладкой, которая, как и крышка задняя, защищает внутреннюю часть балки от попадания влаги, пыли и различных посторонних предметов. Порядок установки нижнего ловителя показан в видеоролике.
5.9 Монтаж верхнего ловителя
Верхний ловитель устанавливают на столбе ловителя, отступив от верха столба 80 мм, заподлицо с его левым краем.
Порядок установки верхнего ловителя показан в видеоролике.
Вы можете задать вопросы нашим специалистам и обсудить с ними все нюансы процесса монтажа откатных ворот.
Контакты г. Екатеринбург, Сибирский тракт, д. 12 стр. 2, оф. 100
Телефон:
+7 (343) 237-37-38
E-mail: [email protected]
Режим работы С понедельника по пятницу с 9 до 18,
суббота с 10 до 17,
воскресенье — выходной
Екатеринбург © 2023 ООО «ДорХан-Урал». Все права защищены
Конфиденциальность и обработка персональных данных
Заказ
Вы хотите заказать:
Заполните поля ниже для того, чтобы Ваш персональный менеджер мог связаться с Вами, для уточнения заказа:
Я принимаю политику конфиденциальности и даю согласие на обработку персональных данных
Заказ
Заполните поля ниже для того, чтобы Ваш персональный менеджер мог связаться с Вами, для уточнения заказа:
Срочно перезвоните мне
Я принимаю политику конфиденциальности и даю согласие на обработку персональных данных
Скачайте прайс-лист
Заполните форму ниже для получения доступа к специальным ценам.
После заполнения полей Вы сможете скачать прайс-лист.
Я принимаю политику конфиденциальности и даю согласие на обработку персональных данных
Для вызова замерщика, заполните поля ниже:
Мы гарантируем конфиденциальность Ваших данных
Я принимаю политику конфиденциальности и согласие на обработку персональных данныхПостепенное повышение уровня жизни и развитие промышленного производства привело к тому, что многие изделия перешли из разряда роскоши в категорию доступных каждому….
Ворота такого типа придают частному дому или даче презентабельный внешний вид и позволяют сэкономить пространство внутри двора и снаружи. Эти факторы стали основной причиной нарастающей популярности откатных сдвижных ворот среди жителей Москвы и Подмосковья.
Для приобретения доступны готовые модели и отдельные комплектующие, поэтому у многих возникает оправданное желание сделать откатные ворота своими руками.
Чтобы изготовить их самостоятельно, от исполнителя требуется знание основ слесарно-сборочных и строительных работ, а также умение обращаться со сварочным аппаратом и компонентами электронного управления.
Практическое использование откатных моделей для установки в составе ограждения характеризуется следующим набором достоинств:
К недостаткам откатных ворот относится увеличение затрат на приобретение и монтажные работы, что связано с необходимостью заливки дополнительного фундамента и стоимостью оборудования для автоматического управления. В определённых случаях затруднён монтаж калитки, если её требуется расположить с той стороны, в которую откатывается полотно.

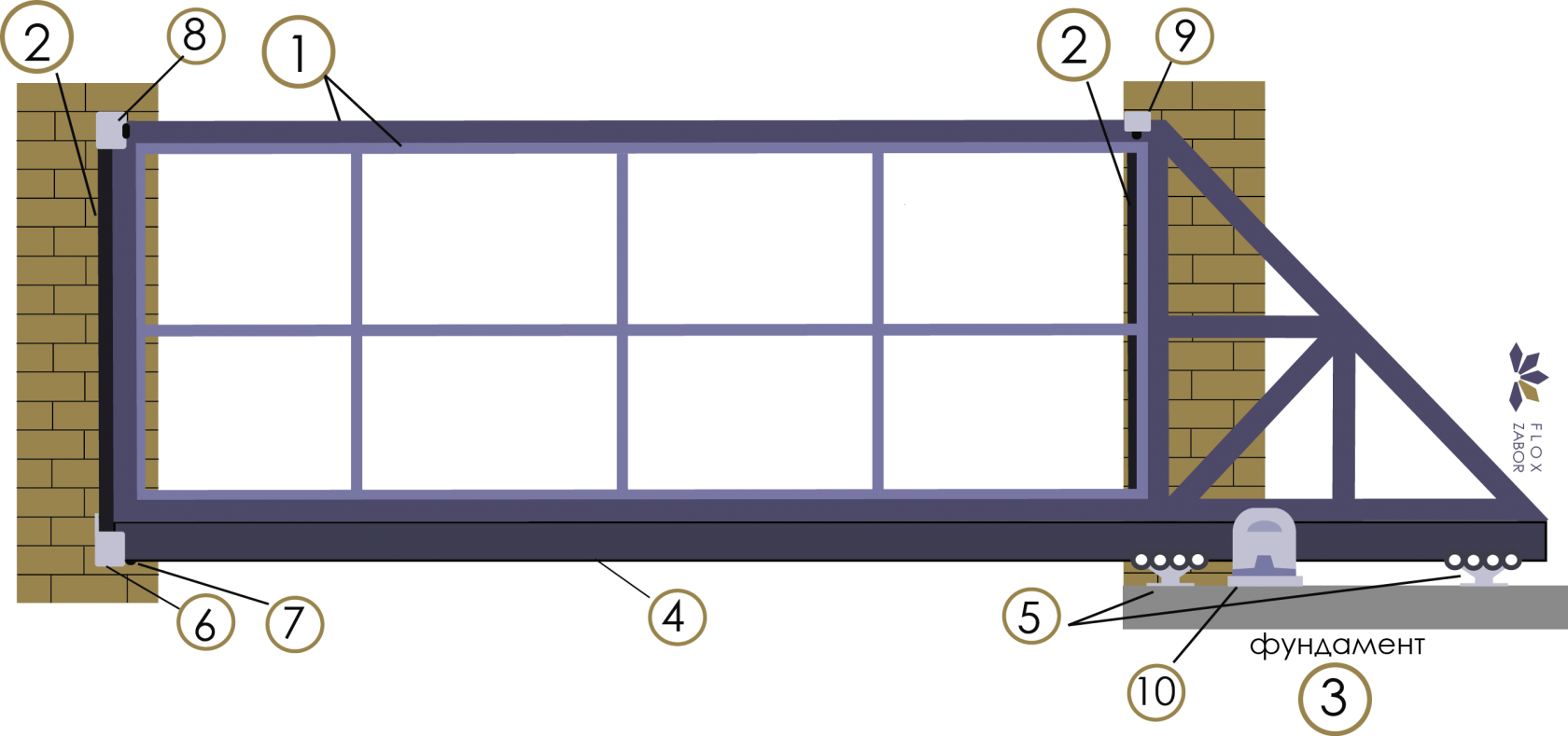

В состав конструкции откатных ворот входят следующие обязательные элементы:
Принцип работы заключается в перемещении полотна по прикреплённым к направляющему швеллеру роликовым тележкам. Защиту от опрокидывания и перекоса обеспечивают верхние ролики. Прямолинейность перемещения определяет прикреплённый к направляющей балке концевой ролик, который в закрытом положении упирается в нижний уловитель.
Перед началом изготовления нужно определиться с требуемыми размерами готового изделия. Основной исходный параметр — ширина имеющегося проёма, то есть расстояние между опорными столбами. Направление отката определяется по наличию свободного места вдоль забора. Длина секции должна быть в 1,5 раза больше, чем расстояние между столбами.
Ширина проёма — важный аспект, на который нужно обратить внимание владельцам дач и домов, расположенных на узких улицах, где заезжать в откатные ворота нужно с поворотом. Если ширина проёма составляет 4 метра, то габарит полотна принимаем равным 6 м, разница в 2 м обеспечивает фиксацию створки в направляющем рельсе.
При таких параметрах для отката необходимо оставить 6 м вдоль ограждения участка.
Высота конструкции подбирается по уровню забора, чтобы конструкция выглядела однородной. Эстетическая составляющая не имеет под собой технического обоснования, но на практике играет существенную роль. Если расстояние от земли до верхнего края забора составляет 2 м, то габарит откатных ворот следует принять как 2 м за вычетом размеров направляющей, роликовых тележек, прочих вспомогательных элементов и зазора между нижним краем полотна и поверхностью.
Для изготовления силового каркаса полотна можно использовать прямоугольную стальную трубу. Для типовых размеров подойдёт профиль с размерами 60х30х2 мм. В качестве альтернативы допускается применять трубы 60х40 или 50х50 мм. Материал заготовок для внутренней обрешётки — труба прямоугольного сечения с размерами 40х20 или 30х20.

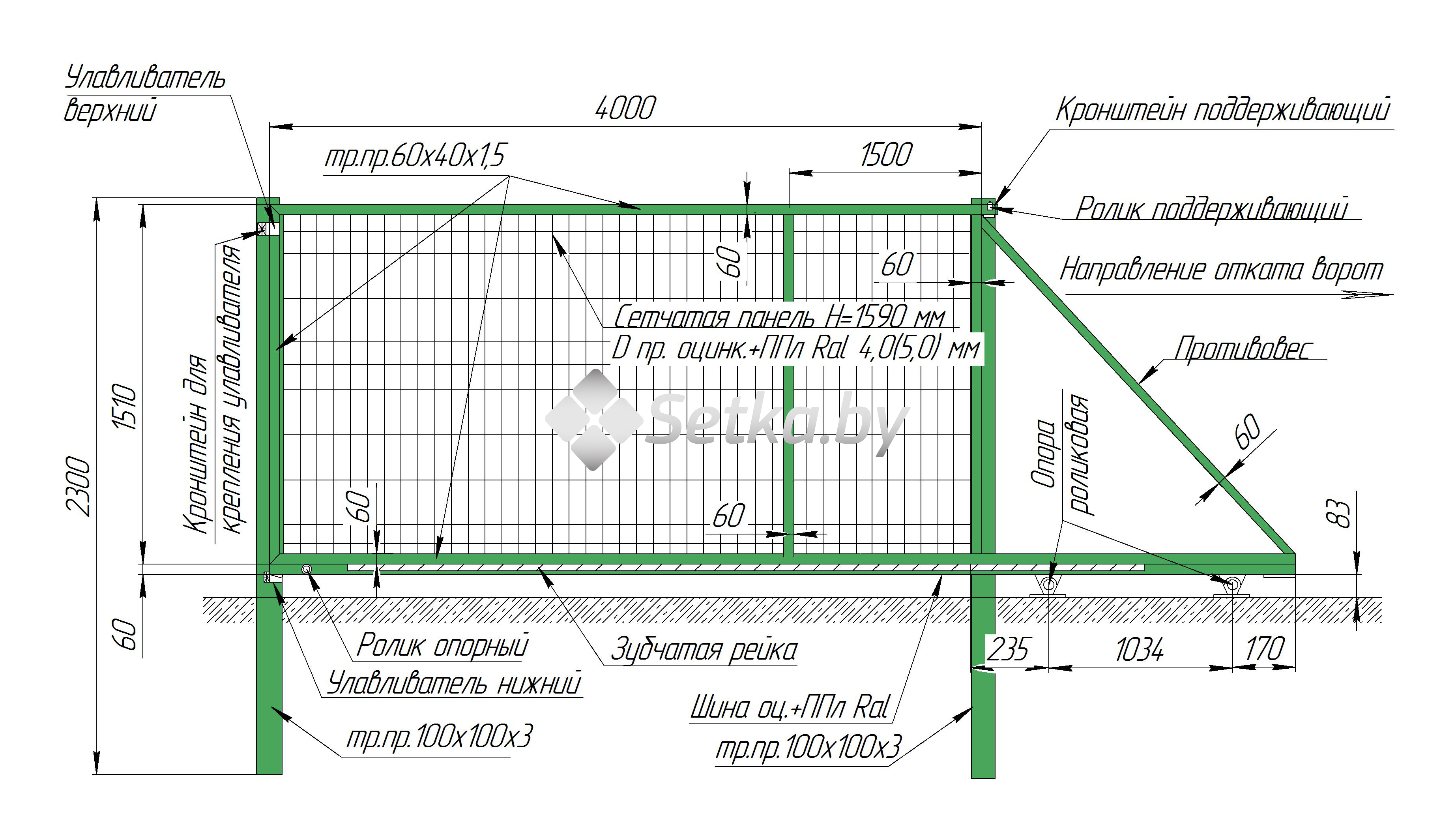

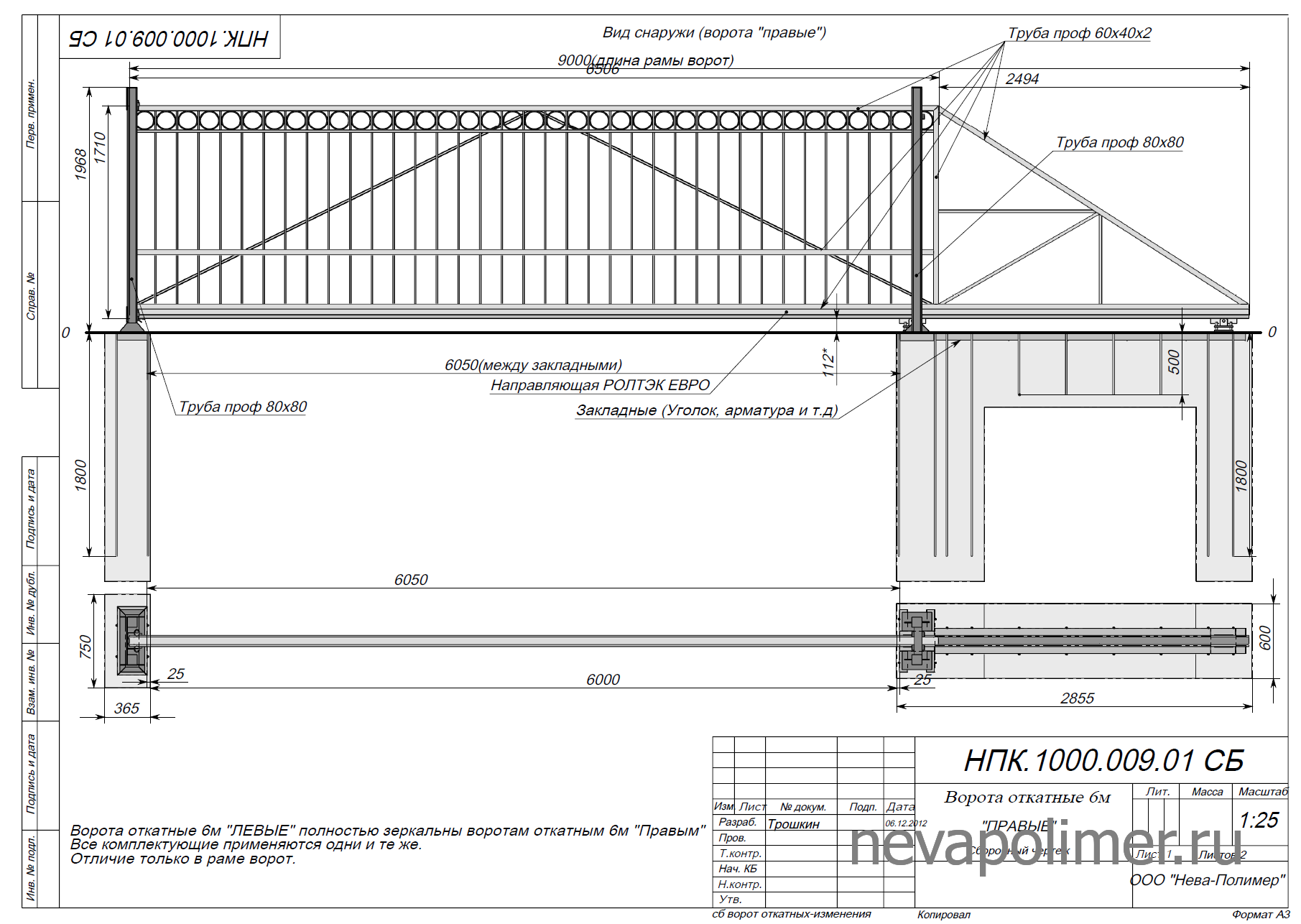

Разработка чертежа рамы позволяет раздеталировать проект и подсчитать количество необходимого материала, исходя из заданных размеров.
Все соединительные элементы — крепёж и фурнитуру рекомендуется приобрести в готовом виде, их изготовление требует наличия специфического оборудования и навыков работы с ним.
Ворота представляют собой сложное и ответственное устройство, от нормального функционирования которого зависит уровень комфорта и довольства жизнью для владельцев. Этим объясняется повышенное внимание, которое уделяется воротам среди собственников дачных участков и загородных домов. Самостоятельное изготовление — популярный тренд и попытка оценить свои возможности.
Если вы решились сделать откатные ворота своими руками без привлечения наёмной рабочей силы, то подумайте о напарнике. Один человек не справится с задачами, которые приходится решать при индивидуальном проектировании и изготовлении. Даже не надейтесь на качественное решение вопроса без помощи со стороны близких и друзей — в одиночку может справиться только человек с гигантским запасом физического и психологического здоровья.

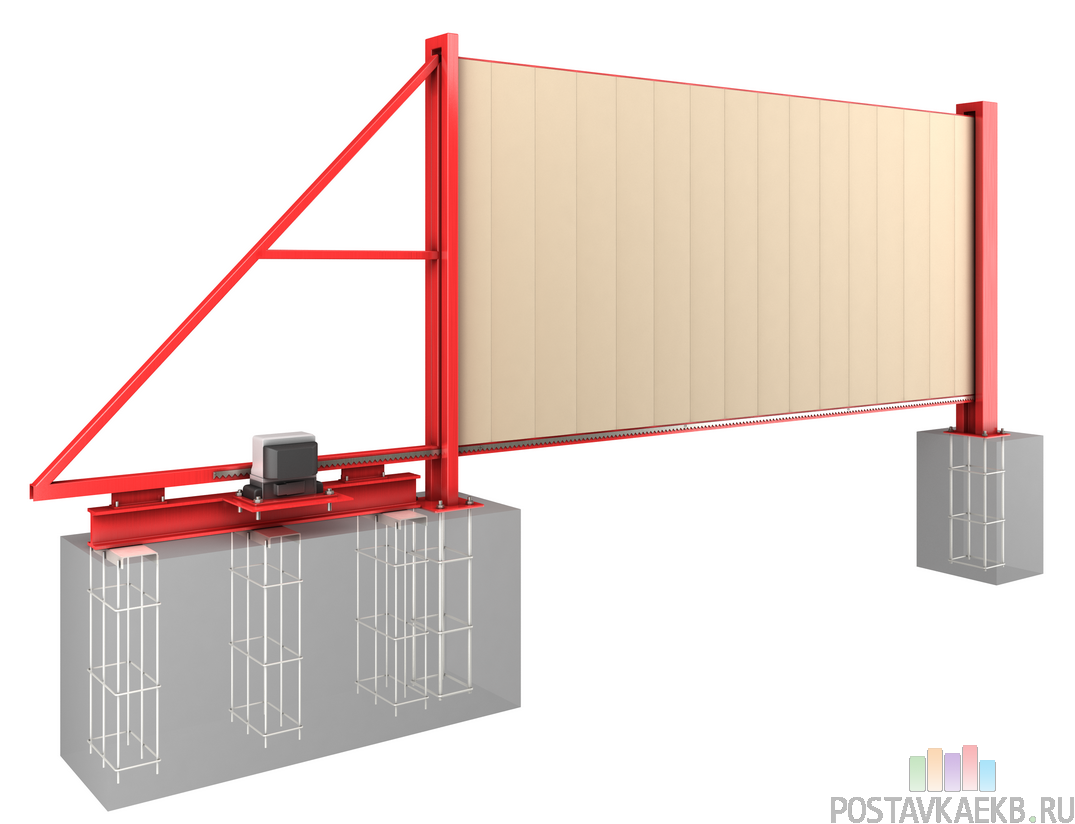

Оптимальный вариант конструкции фундамента — устройство единого основания для опорных стоек и направляющего рельса. Такое исполнение будет дороже раздельного бетонирования, но значительно надёжнее. Это объясняется движением грунтовых вод и постепенным размыванием грунта, которые могут сместить фундаменты друг относительно друга, что грозит фатальными последствиями для работоспособности откатных ворот.
Также слои компенсируют давление веса фундамента и изготовленной конструкции на грунт.
Изготовление рамы обязательно требует наличия сварочного аппарата. Альтернативные варианты существуют, но с ними процесс установки сдвижных ворот становится более трудоёмким. В сравнении с любым вариантом, сварка позволяет надёжно и прочно скрепить между собой части каркаса, что в будущем даст преимущество в прочности долговечности конструкции.
Нарезка заготовок. Разметка, отрезка и зачистка торцов профильных труб в соответствии с размерами на предварительно составленной схеме.
Сборка под сварку. Заготовки укладывают на ровную поверхность и стыкуют между собой, закрепляя соединения прихватками. Помимо прямоугольной рамы устанавливают усиливающий раскос, который придаёт конструкции дополнительную жёсткость.
Сварка каркаса. Собранные детали поочерёдно сваривают с соблюдением основных требований качества сварки. Средняя толщина металла, небольшие размеры профиля и марки материалов гарантируют, что сварка пройдёт очень легко, но для гарантии необходимо доверить эту работу специалисту.
Подготовка к монтажу. К нижней части воротной рамы крепится направляющий рельс, вся конструкция покрывается первым слоем грунта.
На опорных стойках наносится разметка под установку роликовых тележек и улавливателей. Детали раздвижных ворот устанавливаются в соответствии с нанесённой разметкой. Точность установки проверяется по уровню или нивелиру. Для крепления элементов следует применять анкерные болты наивысшего класса прочности, они способны выдержать большой уровень нагрузки.
Следующий этап — проверка работоспособности ходовой части сдвижных ворот. Убедившись в нормальном функционировании роликов, нужно установить раму на кареточный профиль и закрепить прихватками. Обваривать прихваченные сварные швы можно только после контроля соответствия уровня для обеих составляющих откатных ворот.
После завершения установочных операций необходимо проверить работоспособность конструкции несколько раз прокатив их по рельсовому пути в обе стороны. Эта основная проверка, результаты которой станут ответом на вопрос о том, настолько ли хороши ворота собственного изготовления.
Готовое изделие окрашивают под цвет приобретённого для обшивки профилированного листа. Окрашивание определяет итоговый внешний вид конструкции и защищает её на протяжении длительного времени.
Выбор состава должен опираться на технические характеристики, отдельное внимание стоит уделить антикоррозионным свойствам, устойчивости к отрицательным температурам, воздействию влаги и солнечных лучей.
Наносить краску следует в два или три слоя, предварительно окрасив кистью сварные швы и болтовые соединения.
После полного высыхания краски приступают к обшивке каркаса профлистом. Лист прикладывают к каркасу, выравнивают и крепят специальными саморезами с шестигранной головкой и резиновой шайбой. Использование такого крепежа гарантирует защиту от образования вмятин, попадания влаги и образования ржавчины.
По завершении монтажных работ, на откатные ворота устанавливают необходимые функциональные элементы, монтируют и подключают комплект автоматики, фотоэлементы, замки, защёлки и ручки с возможностью поворота.
Самостоятельная сборка-сварка и установка откатных или консольных ворот — трудоёмкий и сложный процесс, который требует немалых финансовых затрат. На практике разработка и реализация проекта своими силами может растянуться на несколько месяцев.
Причины задержек — отсутствие опыта, мастерства и необходимого оборудования.
На подбор, приобретение и доставку комплектующих на объект также уходит немало времени. Но основная причина — недостаток опыта. Если с механической частью могут справиться слесари-сборщики и сварщики, то для установки автоматики потребуются навыки электромонтажных работ, которые есть далеко не у всех. Результатом самостоятельных усилий нередко становится напрасно потраченное время и выброшенные на ветер деньги. Разочарование от таких потерь дополняется утратой веры в собственные силы.
Всех перечисленных проблем можно избежать, обратившись за помощью в компанию «Заборово». Мы специализируемся на изготовлении и доставке всех составляющих комплекта, а также установке откатных ворот любых размеров и любой степени сложности для частных лиц и предприятий. Обращение к нам потребует минимальных усилий от владельца участка — необходимо предоставить доступ замерщика и рабочих на объект, а также детально изложить требования при составлении проекта.
Для предварительной оценки стоимости воспользуйтесь формой заявки на расчёт, размещённой в соответствующем разделе нашего сайта.
По указанным в заявке координатам с вами свяжется менеджер компании, который огласит результат расчёта и предложит обсудить детали будущего проекта. В отличие от самостоятельного проектирования за дело берутся профессионалы, которые в короткий срок составят и раздеталируют проект откатных ворот на базе типовых моделей или в соответствии с индивидуальными пожеланиями заказчика.
Согласовав проект ворот с заказчиком, мы немедленно приступаем к комплектации изделия материалами, изготовлению деталей и сборочных единиц. Отработанный алгоритм действий сводит срок изготовления к минимуму, параллельно монтажная бригада занимается заливкой фундамента. Непосредственно установка, регулировка, обшивка, отделка и подключение системы автоматизированного управления производится в один день. Слаженные действия монтажников и отработанная технология гарантируют положительный результат — уже к концу дня заказчик принимает пусконаладочные испытания и получает комплект для управления новыми воротами.
Мы предлагаем задуматься о целесообразности траты личного времени и сил на монтаж откатных ворот.
Обратитесь в «Заборово» — доверьте дело профессионалам, чтобы избежать риска и лишней нервотрёпки.
