Многие компании в интернете реализуют уже готовые собранные панели, которые напрямую подключаются к потребителю. Но, такие устройства имеют куда большую стоимость, чем отдельные элементы. В связи с особенностью климатического пояса полностью перейти на солнечную электроэнергию у вас вряд ли получится, поэтому и готовые солнечные батареи смогут окупиться только через 10 — 40 лет. Чтобы сэкономить на дорогостоящих заводских панелях, куда выгоднее приобрести фотоэлектрические модули, комплектующие к ним и заняться сборкой ячеек в единую солнечную батарею самостоятельно.
Первое, что вам нужно – приобрести фотоэлектрический преобразователь. Различные модели предлагаются как отечественными производителями, так и зарубежными. Наиболее дешевыми вариантами являются китайские кремниевые фотоэлементы. Они имеют ряд недостатков, но, в сравнении с американскими и отечественными, куда более дешевые.
Все модели, в зависимости от типа, подразделяются на три вида:
Выбор определенного типа зависит от ваших пожеланий и поставленных задач.
К примеру, если количество солнечного излучения сравнительно невелико в вашем регионе, лучше устанавливать монокристаллические преобразователи, так как у них самый высокий КПД.
Помимо преобразователей, для сборки полноценной солнечной панели вам понадобятся такие материалы:
Из инструментов вам пригодиться ножовка, дрель, шуруповерт или обычная отвертка для закручивания саморезов, мультиметр или амперметр для определения работоспособности солнечной батареи, паяльник.
На этапе подготовки проекта необходимо определить наиболее подходящее место для установки солнечной батареи.
Определите, с какой стороны участка находиться больше всего солнечных лучей, не падает тень от деревьев и других построек. Место установки может быть на земле, скатах крыши, стенах или отдельно стоящих конструкциях. К примеру, если вы хотите установить солнечную батарею на крыше, следует убедиться, что конструкция выдержит ее вес.
Из-за того, что максимальная производительность моно- и поликристаллических ячеек обеспечивается исключительно при перпендикулярном попадании на них солнечных лучей, желательно собрать для них регулируемую конструкцию. Которая позволит изменять угол наклона солнечной батареи, в зависимости от времени года или даже времени суток. Так как положение источника света в различные периоды года и суток значительно отличаются (рисунок 1).
Рис. 1: зависимость положения солнца от времени годаТакже обратите внимание, что в стационарно установленной батарее, к примеру, вырабатывающая в идеальных условиях 7 кВт/ч, утром и вечером будет вырабатыватся только 3 кВт/ч.
Соответственно, при установке только в одном положении, батарея будет выдавать номинальную мощность лишь несколько месяцев в году. Если вы решите монтировать ее в стационарном положении, панели следует располагать под углом от 50 до 60º, для регулируемых устанавливается два предела – зимний в 70º и летний в 30º, а в промежуточный период, их наклоняют как стационарные.
Чтобы определить количество пластин, необходимо подсчитать, какой электрический ток или мощность генерирует одна из них или 1 м2. Как правило, 1 м2 выдает порядка 125 Вт, поэтому чтобы получить около 2,5 кВт для бытовых нужд, необходимо установить 20 м2 панелей.
Элементы на поли- или монокристаллическом кремнии необходимо объединить в единую панель. Для этого осуществляется пайка контактов к проводникам. Порядок пайки следующий:
Рисунок 2: отмерьте проводники с помощью лекалаЕсли приобретенные вами элементы для солнечных батарей уже оснащены соединительными проводниками, этот этап можно пропустить и сразу переходить к изготовлению рамки.
Рамка солнечной батареи представляет собой короб с невысокими бортами, который накрывается прозрачным стеклом. Для изготовления рамки:
Просверлите в нем небольшие отверстия на расстоянии 10 см друг от друга для вентиляции.
Рис. 5: просверлите отверстия для вентиляцииПостарайтесь подобрать материал для прозрачной крышки без бликов, иначе часть энергии солнца будет отражаться, что значительно снизит КПД.
После того, как изготовите рамку, соберите солнечную батарею.
Данный этап требует особой осторожности и внимания, поскольку на нем вы формируете электрическую цепь солнечной батареи. Если допустите прожоги или трещины, вы можете испортить не только какой-либо конкретный элемент, но и весь модуль, который в итоге придется переделывать.
Все элементы соединяются последовательно сверху вниз, чтобы не раздавить нижние, когда будете паять. Вертикальные ряды припаяйте на общую шину.
Следите, чтобы он располагался строго по разметке, рабочей поверхностью к стеклу, иначе переклеить потом будет проблематично.
Рис. 10: приклейте элементы к стеклуПосле того, как вы собрали батарею, проверьте ее работоспособность. Вынесите ее под солнечные лучи и замерьте величину тока на выводах.
Рис. 12: вынесите на улицу и проверьте мультиметромСравните это значение с ранее замеренной величиной для одного элемента солнечной батареи. Чтобы проверить правильность, умножьте количество элементов на ток от одного, если прибор показал такое значение или близкое к нему, солнечная батарея собрана правильно и ее можно герметизировать.
Для герметизации используются компаунды или силиконовые герметики, которые подходят для температуры ниже нуля. Для этого солнечную батарею можно как заливать полностью, так и нанести герметик только между модулями.
Второй вариант более экономный, но первый обеспечит вам куда большую надежность и лучшую герметизацию. После герметизации сверху устанавливается умеренный пресс до полного застывания.
Рис. 14: установите умеренный прессДо заливки вы можете установить демпфер из плотного поролона между фотоэлементами солнечной батареи и плитой из ДСП. Ширина поролона выбирается менее высоты борта, в рассматриваемом случае высота – 2 см, соответственно можно взять поролон 1,5 см в толщину. Готовые и проверенные батареи установите согласно составленного проекта и подключите к электрической сети дома через аккумулятор и инвертор.
youtube.com/embed/MfUzksNzvoY?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Солнечные батареи — источник получения энергии, которую можно направить на выработку электричества или тепла для малоэтажного дома. Вот только солнечные батареи имеют высокую стоимость и недоступны большинству жителей нашей страны.
Согласны?
Другое дело, когда сделана солнечная батарея своими руками — затраты значительно уменьшаются, а работает такая конструкция ничуть не хуже, чем панель промышленного производства. Поэтому, если вы всерьез задумываетесь о приобретении альтернативного источника электроэнергии, попытайтесь сделать его своими руками – это не очень сложно.
В статье речь пойдет об изготовлении солнечных батарей. Мы расскажем, какие материалы, и инструменты для этого потребуются. А немного ниже вы найдете пошаговую инструкцию с иллюстрациями, которые наглядно демонстрируют ход работы.
Содержание статьи:
Энергию солнца можно преобразовать в тепловую, когда энергоносителем является жидкость-теплоноситель или в электрическую, собираемую в аккумуляторах.
Батарея представляет собой генератор, работающий на принципе фотоэлектрического эффекта.
Преобразование энергии солнца в электроэнергию происходит после попадания солнечных лучей на пластины-фотоэлементы, которые являются основной частью батареи.
При этом световые кванты «отпускают» свои электроны с крайних орбит. Эти свободные электроны дают электрический ток, который проходит через контроллер и скапливается в аккумуляторе, а оттуда поступает энергопотребителям.
Галерея изображений
Фото из
Сборка солнечной батареи из кремниевых пластинок
Формирование плюсовой токоведущей дорожки
Создание минусовых токоведущих линий с задней стороны
Подключение проводника и блокирующего диода
В роли пластин-фотоэлементов выступают элементы из кремния. Кремниевая пластина с одной стороны покрыта тончайшим слоем фосфора или бора — пассивного химического элемента.
В этом месте под действием солнечных лучей высвобождается большое количество электронов, которые удерживаются фосфорной плёнкой и не разлетаются.
На поверхности пластины имеются металлические «дорожки», на которых выстраиваются свободные электроны, образуя упорядоченное движение, т.е. электрический ток.
Чем больше таких кремниевых пластин-фотоэлементов, тем больше электрического тока можно получить. Подробнее о принципе работы солнечной батареи читайте .
Верхний слой пластин-фотоэлементов покрыт слоем, который не допускает отражение солнечного света от пластин, повышая их КПД
Приступая к сооружению солнечной батареи необходимо запастись следующими материалами:
Количество требуемых материалов зависит от размера вашей батареи, которая чаще всего ограничивается количеством доступных фотоэлементов.
Из инструментов вам понадобиться: шуруповёрт или набор отвёрток, ножовка по металлу и дереву, паяльник. Для проведения испытаний готовой батареи понадобиться тестер-амперметр.
Теперь рассмотрим самые важные материалы более подробно.
Фотоэлементы для батарей бывают трёх видов:
Поликристаллические пластины характеризуются низким КПД. Размер полезного действия составляет около 10 — 12 %, но зато этот показатель не понижается с течением времени. Продолжительность работы поликристаллов — 10 лет.
Солнечную батарею собирают из модулей, которые в свою очередь составляют из фотоэлектрических преобразователей. Батареи с жесткими кремниевыми фотоэлементами представляют собой некий сэндвич с последовательно расположенными слоями, закрепленными в алюминиевом профиле
Монокристаллические фотоэлементы могут похвастаться более высоким КПД — 13-25% и долгими сроками работы – свыше 25 лет.
Однако со временем КПД монокристаллов снижается.
Монокристаллические преобразователи получают путем пиления искусственно выращенных кристаллов, что и объясняет наиболее высокую фотопроводимость и производительность.
Пленочные фотопреобразователи получают путем нанесения тонкого слоя аморфного кремния на полимерную гибкую поверхность
Гибкие батареи с аморфным кремнием — самые современные. Фотоэлектрический преобразователь у них напылен или наплавлен на полимерную основу. КПД в районе 5 — 6 %, но пленочные системы крайне удобны в укладке.
Пленочные системы с аморфными фотопреобразователями появились сравнительно недавно. Это предельно простой и максимально дешевый вид, но быстрее соперников теряющий потребительские качества.
Нецелесообразно использовать фотоэлементы разного размера. В данном случае максимальный ток, вырабатываемый батарей, будет ограничен током наиболее маленького по размеру элемента. Значит, более крупные пластины не будут работать на полную мощность.
При покупке фотоэлементов поинтересуйтесь у продавца способом доставки, большинство продавцов используют метод воскования, чтобы предотвратить разрушение хрупких элементов
Чаще всего для самодельных батарей используются моно- и поликристаллические фотоэлементы размером 3х6 дюймов, которые можно заказать в интернет-магазинах типа Е-бай.
Стоимость фотоэлементов достаточно высока, но многие магазины продают так называемые элементы группы В. Изделия, отнесённые к этой группе имеют брак, но пригодны к использованию, а их стоимость ниже, чем у стандартных пластин на 40-60%.
Большинство интернет-магазинов продают фотоэлементы комплектами по 36 или 72 фотоэлектрической преобразовательной пластины. Для соединения отдельных модулей в батарею потребуются шины, для подключения к системе нужны будут клеммы.
Галерея изображений
Фото из
Поликристаллическая фотоэлектрическая пластина

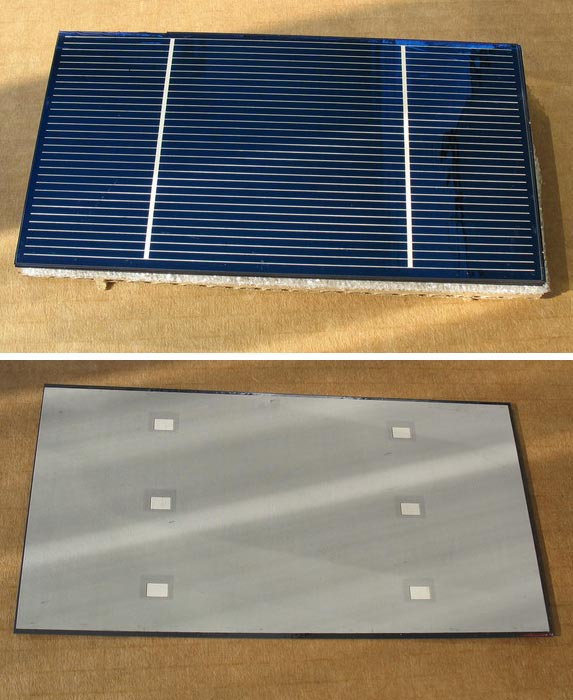

Лицевая и тыльная стороны кремниевой пластины
Монокристаллическая фотоэлектрическая пластина
Обратная сторона монокристаллической пластины
Каркас для будущей панели можно сделать из деревянных реек или алюминиевых уголков.
Второй вариант более предпочтителен по целому ряду причин:
При выборе прозрачного элемента необходимо обратить внимание на такие параметры, как показатель преломления солнечного света и способность поглощать ИК-излучение.
От первого показателя напрямую будет зависеть КПД фотоэлементов: чем показатель преломления ниже, тем выше КПД кремниевых пластин.
Минимальный коэффициент светоотражения у плексиглас или более дешёвого его варианта — оргстекла. Чуть ниже показатель преломления света у поликарбоната.
От величины второго показателя зависит, будут ли нагреваться сами кремниевые фотоэлементы или нет. Чем меньше пластины подвергаются нагреванию, тем дольше они прослужат. ИК-излучения лучше всего поглощает специальное термопоглощающее оргстекло и стекло с ИК-поглощением.
Немного хуже — обычное стекло.
Если есть возможность, то оптимальным вариантом будет использование в качестве прозрачного элемента антибликового прозрачного стекла.
По соотношению стоимости к показателям преломления света и поглощения ИК-излучения оргстекло — самый оптимальный вариант для изготовления гелиобатареи
Проект гелиосистемы включает в себя расчёты необходимого размера солнечной пластины. Как было сказано выше, размер батареи, как правило, ограничен дорогостоящими фотоэлементами.
Гелиобатарея должна устанавливаться под определённым углом, который обеспечил бы максимальное попадание на кремниевые пластины солнечных лучей. Наилучший вариант — батареи, которые могут менять угол наклона.
Место установки солнечных пластин может быть самым разнообразным: на земле, на скатной или плоской крыше дома, на крышах подсобных помещений.
Единственное условие — батарея должна быть размещена на солнечной, не затененной высокой кроной деревьев стороне участка или дома.
При этом оптимальный угол наклона необходимо вычислить по формуле или с применением специализированного калькулятора.
Угол наклона будет зависеть от месторасположения дома, времени года и климата. Желательно, чтобы у батареи была возможность менять угол наклона вслед за сезонными изменениями высоты солнца, т.к. максимально эффективно они работают при падении солнечных лучей строго перпендикулярно поверхности.
Для европейской части стран СНГ рекомендуемый угол стационарного наклона 50 — 60 º. Если в конструкции предусмотрено устройство для изменения угла наклона, то в зимний период лучше располагать батареи под 70 º к горизонту, в летнее время под углом 30 º
Расчёты показывают, что 1 квадратный метр гелиосистемы даёт возможность получить 120 Вт. Поэтому путём расчетов можно установить, что для обеспечения среднестатистической семьи электроэнергией в количестве 300 кВт в месяц необходима гелиосистема минимум в 20 квадратных метров.
Сразу установить такую гелиосистему будет проблематично.
Но даже монтаж 5-ти метровой батареи поможет сэкономить электроэнергию и внести свой скромный вклад в экологию нашей планеты. Советуем также ознакомиться с принципом расчета необходимого количества .
Солнечная батарея может использоваться в качестве резервного энергоисточника при частом отключении централизованного энергоснабжения. Для автоматического переключения необходимо предусмотреть систему бесперебойного питания.
Подобная система удобна тем, что при использовании традиционного источника электроэнергии одновременно производится зарядка . Оборудование обслуживающее гелиобатарею размещается внутри дома, поэтому необходимо предусмотреть для него специальное помещение.
Размещая батареи на наклонной крыше дома, не забывайте об угле наклона панели, идеальный вариант, когда у батареи есть устройство для сезонного изменения угла наклона
Выбрав место для размещения солнечной панели и оборудования для обслуживания гелиосистемы, а также имея в наличии все требуемые материалы и инструменты, можно начинать монтаж батареи.
При монтаже необходимо соблюдать технику безопасности, особенно осуществляя на крышу дома. Рассмотрим пошаговый алгоритм, как сделать солнечную батарею.
Монтаж самодельной солнечной батареи часто начинается с пайки проводников фотоэлементов. Безусловно, если у вас есть возможность, то лучше всего купить фотоэлементы сразу с проводниками, т.к. пайка — очень непростая и кропотливая работа, занимающая много времени.
Пайка осуществляется следующим образом:
В процессе пайки нельзя давить на силикатный элемент, т.к. он очень хрупкий и может разрушиться! Если вам посчастливилось, и вы приобрели фотоэлементы с готовыми контактами, то вы избавите себя от долгой и сложной работы, переходя сразу к изготовлению каркаса для будущей батареи.
Пайка контактов для бракованных фотоэлементов группы В производится так же и в том же направлении, что и для целых пластин
Каркас — это место, куда будут устанавливаться фотоэлементы. Для изготовления каркаса берутся алюминиевые уголки и рейки, из которых складываются рамки. Рекомендуемый размер уголка — 70-90 мм.
На внутреннюю часть металлических уголков наносится силиконовый герметик. Герметизацию уголков необходимо произвести тщательно, от этого зависит долговечность всей конструкции.
После того, как алюминиевая рамка готова, приступаем к изготовлению заднего корпуса. Задний корпус представляет собой деревянный ящик из ДСП с невысокими бортиками.
Высокие борта будут создавать тень на фотоэлементах, поэтому их высота не должна превышать 2 см. Бортики привинчиваются при помощи саморезов и шуруповёрта.
Галерея изображений
Фото из
Изготовление корпуса для солнечной батареи
Вентиляционные отверстия в бортиках корпуса
Подложка для крепления кремниевых пластин
Окрашивание деталей корпуса для гидроизоляции
На дне ящика-корпуса из ДСП делаются вентиляционные отверстия. Расстояние между отверстиями примерно 10 см. В алюминиевую раму устанавливается прозрачный элемент (оргстекло, антибликовое стекло, плексиглас).
Прозрачный элемент прижимается и фиксируется, его крепление осуществляется при помощи метизов: 4 по углам, а также по 2 с длинных и по 1 с короткой стороны рамы. Метизы крепятся шурупами.
Каркас для гелиобатареи готов и можно приступать к самой ответственной части — монтажу фотоэлементов. Перед монтажом необходимо очистить оргстекло от пыли и обезжирить спиртсодержащей жидкостью.
Монтаж и пайка кремниевых пластин — самая трудоёмкая часть работы по созданию солнечной панели своими руками. Сначала раскладываем фотоэлементы на оргстекло синими пластинами вниз.
Если вы впервые собирайте батарею, то можно воспользоваться подложкой для нанесения разметки, чтобы расположить пластины ровно на небольшом (3-5 мм) расстоянии друг от друга.
Осторожно прижимаем каждую пластину, чтобы зафиксировать её на своём месте.Провода необходимо прикрепить к каркасу, чтобы они не болтались, сделать это можно используя силиконовый герметик.
Галерея изображений
Фото из
Шаг 1: Для того чтобы удалить защитный восковой слой с поверхности фотоэлектрических пластинок, их опускают в горячую, но не кипящую воду
Шаг 2: После отмокания в горячей воде для устранения воскового покрытия кремниевые пластины высушиваются на полотенце
Шаг 3: Для облегчения процесса пайки и крепления пластин контуры их вычерчиваются на подложке
Шаг 4: Элементы соединяются последовательно.
В пайке используется маломощный паяльник и прутковый припой с канифолью в сердцевине
Шаг 5: Пайка производится до тех пор, пока все элементы единичной гелиосистемы не будут соединены по 6 контактам
Шаг 6: После соединения тыльной стороны фотоэлектрических пластинок их переворачивают и формируют внешние токоведущие линии
Шаг 7: Токоведущая шина, к которой подключаются линии батареи, выполнена из медной оплетки отслужившего кабеля. шина посажена на каплю клея
Шаг 8: После сборки каждую из двух частей будущей солнечной батареи необходимо протестировать на работоспособность при естественном освещении
Подготовка кремниевых пластин к пайке
Сушка избавленных от воска элементов батареи
Вычерчивание абриса пластинок на подложке
Процесс пайки фотоэлектрических элементов батареи
Соединение кремниевых пластин в солнечную батарею
Соединение кремниевых пластин с лицевой стороны
Устройство медных токоведущих шин прибора
Проверка работоспособности части батареи
Тестирование солнечной панели необходимо проводить до её герметизации, чтобы иметь возможность устранить неисправности, которые часто возникают во время пайки.
Лучше всего производить тестирование после спайки каждого ряда элементов — так значительно проще обнаружить, где контакты соединены плохо.
Для тестирования вам понадобиться обычный бытовой амперметр. Измерения необходимо проводить в солнечный день в 13-14 часов, солнце не должно быть скрыто облаками.
Выносим батарею на улицу и устанавливаем в соответствии с ранее рассчитанным углом наклона. Амперметр подключаем к контактам батареи и проводим измерение тока короткого замыкания.
Смысл тестирования заключается в том, что рабочая сила электрического тока должна быть на 0,5-1,0 А ниже, чем ток короткого замыкания. Показания прибора должны быть выше 4,5 А, что говорит о работоспособности гелиобатареи.
Если тестер выдаёт меньшие показания, то где-то наверняка нарушена последовательность соединения фотоэлементов.
Обычно самодельная , сконструированная из фотоэлементов группы В выдаёт показания 5-10 А, что на 10-20% ниже, чем у солнечных панелей промышленного производства.
Галерея изображений
Фото из
Шаг 9: После проверки работоспособности частей батареи, запаянных на подложке, их располагают в корпусе
Шаг 10: Подложки с пластинами внутри корпуса фиксируются на четыре шурупа. Провод, соединяющий части батареи, выводится через вентиляционные отверстия
Шаг 11: К каждой из половин сооружаемой батареи последовательно подключается диод Шоттки. Его минус подключается к плюсу системы
Шаг 12: Для вывода проводов из корпуса высверливается отверстие. Провода скреплены узлом, чтобы не болтались, и зафиксированы герметиком
Шаг 13: После нанесения герметика необходимо сделать технологический перерыв, отпущенный на полимеризацию состава
Шаг 14: К выведенному из солнечной батареи проводу подсоединяется двухконтактный разъем. Принадлежащая ему розетка крепится на аккумуляторе прибора, который будет заряжать батарея
Шаг 15: После сборки обеих частей прибора и вывода силовой линии наружу батарею закрывают заранее подготовленным экраном
Шаг 16: Перед герметизацией стыков гелиоприбора еще раз проводится проверка работоспособности, чтобы вовремя устранить отошедшие контакты, если они будут обнаружены
Установка обеих частей батареи в подготовленный корпус
Крепление основы солнечной батареи внутри корпуса
Установка блокирующего диода Шоттки
Вывод из корпуса наружу проводов прибора
Ожидание затвердевания герметика
Крепление двухконтактного разъема к проводу
Установка светопропускающего экрана на прибор
Контроль работоспособности перед герметизацией
Герметизацию можно производить, только убедившись, что батарея работает.
Для герметизации лучше всего использовать эпоксидный компаунд, но учитывая, что расход материала будет большой, а стоимость его составляет примерно 40-45 долларов. Если дороговато, то вместо него можно применять всё тот же силиконовый герметик.
Используя силиконовой герметик, отдавайте предпочтения тому, на упаковке которого указано, что он подходит для использования при минусовых температурах
Существует два способа герметизации:
В первом случае герметизация будет более надёжной. После заливки герметик должен схватиться. Затем сверху устанавливается оргстекло и плотно прижимается к пластинам, покрытым силиконом.
Для обеспечения амортизации и дополнительной защиты между задней поверхностью фотоэлементов и каркасом из ДСП многие мастера советуют устанавливать прокладку из жёсткого поролона шириной 1,5-2,5 см.
Делать это необязательно, но желательно, учитывая, что кремниевые пластины достаточно хрупкие и легко повреждаются.
После установки оргстекла на конструкцию ставят груз, под действием которого происходит выдавливание пузырьков воздуха. Солнечная батарея готова и после повторного тестирования её можно устанавливать в заранее выбранное место и подключать к гелиосистеме вашего дома.
Обзор фотоэлементов, заказанных в китайском интернет-магазине:
Видео-инструкция по изготовлению солнечной батареи:
Сделать солнечную батарею своими руками — не простая задача. КПД большинства таких батарей ниже, чем у панелей промышленного производства на 10-20%. Самое важное при конструировании солнечной батареи — правильно выбрать и установить фотоэлементы.
Не пытайтесь сразу создать огромную по площади панель. Попробуйте сначала соорудить маленький прибор, чтобы понять все нюансы этого процесса.
У вас есть практические навыки создания солнечных батарей? Поделитесь, пожалуйста, своим опытом с посетителями нашего сайта — пишите комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи.
Переход на солнечную энергию имеет большие финансовые преимущества: он снижает ежемесячный счет за электроэнергию и может даже увеличить стоимость вашего дома. Налоговые льготы и скидки, такие как федеральный налоговый кредит на солнечную энергию и местные правила чистого учета, могут снизить ваши чистые затраты на 30 процентов, но солнечная энергия по-прежнему является крупным вложением, а ценник может привести к шоку.
Чтобы сэкономить деньги, неудивительно, что многие домовладельцы рассматривают вариант «сделай сам» или «сделай сам», солнечную батарею и спрашивают себя: «можно ли установить солнечные панели самостоятельно?» Проще говоря, да, вы можете, но есть некоторые преимущества и недостатки в том, чтобы делать это в одиночку.
В этой статье мы рассмотрим основные плюсы и минусы, которые вам нужно знать о самодельных системах солнечных батарей, прежде чем принимать решение.
Система солнечных панелей сложна, поэтому так много компаний в США специализируются на предоставлении профессиональных услуг по установке солнечных батарей.
Однако это не означает, что вы не можете построить свою собственную систему солнечных батарей — вы можете установить свои собственные панели, установка солнечной панели своими руками может быть жизнеспособным вариантом для некоторых покупателей солнечной энергии, желающих использовать возобновляемые источники энергии.
По данным EnergySage Marketplace, средняя стоимость перехода на солнечную энергию для домовладельцев (после учета федерального налогового кредита) составляет от 20 500 до 25 800 долларов. Из этой суммы трудозатраты на проектирование и установку составляют около 10 процентов от общего счета — по сути, эти 10 процентов — это то, что вам сэкономят самодельные солнечные панели, поскольку вам все равно придется покупать оборудование и компоненты самостоятельно. Несмотря на это, по-прежнему заманчиво заняться созданием собственной солнечной панели, чтобы сэкономить деньги и полностью контролировать свой домашний проект по возобновляемым источникам энергии.
Ваша солнечная энергетическая система должна продолжать генерировать электроэнергию в течение 25–35 лет, поэтому крайне важно, чтобы вы учитывали как первоначальные затраты, так и относительные финансовые выгоды для всех ваших вариантов использования солнечной энергии.
Если вы покупаете домашний солнечный комплект, подобный тем, которые продаются в Costco или Home Depot, он может быть дешевле за ватт, но вы не получаете такое же качественное оборудование, которое могут предложить вам установщики солнечных батарей. По большей части установщики солнечных батарей покупают у дистрибьюторов оборудования, которые не продают населению, и они часто получают более низкие цены, потому что они могут покупать оптом и имеют доступ к лучшим брендам солнечных панелей. Выбор более дорогого варианта сейчас может в конечном итоге сэкономить вам деньги в долгосрочной перспективе, потому что у вас, вероятно, будет система, построенная на несколько десятилетий, компенсирующая ваши ежемесячные счета за электроэнергию.
Самодельные панели могут быть отличным вариантом для выхода из сети и некоторых небольших домашних приложений. Однако для обеспечения питания всего дома в ваших интересах обратиться к профессиональному установщику.
| Плюсы солнечных панелей своими руками | Минусы солнечных панелей своими руками |
|---|---|
| Обеспечивает домовладельцам большую энергетическую независимость, не привязываясь к электросети. | Требуется гораздо больше обслуживания, на которое в противном случае распространяется гарантия установщика. |
| Эффективен для питания небольших объектов, таких как автофургоны, лодки и другие приборы. | Для всего дома установка может быть сложной для человека без знаний и опыта профессионального установщика. |
| Позволяет домовладельцам сэкономить примерно 10% от общей стоимости установки, которая в противном случае пошла бы на оплату труда. | Установка своими руками может быть незаконной там, где вы живете, в соответствии с местными законами о зонировании. |
Большинство домашних комплектов солнечных панелей «все в одном» (включая такие элементы, как солнечные батареи и инверторы) предназначены для использования вне сети, что означает, что вы не можете использовать их и оставаться подключенными к коммунальной сети.
Если вы обычный домовладелец, отключение от сети, вероятно, не в ваших интересах — возможность доступа к электроэнергии, вырабатываемой коммунальными службами, важна, если ваша солнечная батарея не производит достаточно электроэнергии для удовлетворения ваших потребностей в любое время дня. в течение года.
Однако домашние солнечные комплекты могут быть хорошим решением, если вы не пытаетесь обеспечить электричеством весь дом. Дома на колесах, лодки и все более популярные крошечные дома — все это возможности для изучения солнечной энергии своими руками, потому что они уже автономны и мобильны. Комплекты для хранения также являются хорошим вариантом для резервного копирования на случай отключения электроэнергии и могут содержать аккумуляторные блоки и аккумуляторные системы.
В связи с этим, самодельные солнечные проекты могут быть полезны, если у вас есть большое имущество и вы хотите обеспечить электроэнергией отдаленную территорию, например, сарай или сарай для инструментов, или хотите легко установить наружное освещение.
В этих случаях ваши потребности в электроэнергии будут относительно низкими, поэтому можно приобрести небольшой домашний комплект солнечной энергии и установить его самостоятельно. Для получения более подробной информации о том, как построить солнечные батареи, ознакомьтесь с нашей статьей о том, как сделать свою собственную солнечную систему.
Если вы хотите установить солнечную батарею своими руками, заранее сравните несколько вариантов. Grape Solar является крупным производителем (среди прочего) и предлагает несколько различных продуктов и компонентов для самостоятельной сборки как для сетевых, так и для автономных систем, о которых вы можете найти дополнительную информацию ниже.
| Продукт | Мощность системы (Вт) | Стоимость системы | Доллары за ватт | Ссылка на продавца |
|---|---|---|---|---|
| Комплект солнечной панели Grape Solar мощностью 400 Вт | 400 | 588 $ | 1,47 $ | Home Depot |
| Комплект солнечной панели Grape Solar 600 Вт | 600 | 857 $ | 1,42 $ | Home Depot |
| Премиум-комплект Renogy для солнечных батарей 12/24 В | 800 | 1350 долл. США | 1,69 долл. США | Renogy |
| Комплект автономных солнечных панелей ECO-WORTHY | 800 | 1090 долларов | 1,36 доллара | Amazon |
Выбирая солнечные панели своими руками, помните, что вы получаете то, за что платите. Домашний солнечный комплект может быть менее дорогим, но установщики солнечных батарей предлагают огромную ценность при относительно небольших дополнительных затратах (помните цифру в 10 процентов?). Когда дело доходит до установки дорогостоящей электрической системы на вашем участке, найти кого-то, кто знает, что он делает, может сэкономить вам время и деньги в долгосрочной перспективе.
Некоторые из лучших установщиков солнечных батарей работают в этом бизнесе уже несколько десятков лет — опыт, который невозможно воспроизвести ни в онлайн-исследованиях, ни в справочниках «Сделай сам». В каждом штате требуется, чтобы установщики имели лицензию и квалификацию для установки солнечных батарей, а независимые сертификаты, такие как Североамериканский совет сертифицированных специалистов по энергетике (NABCEP) Профессиональная сертификация солнечной фотоэлектрической установки, гарантируют, что компания, с которой вы решите работать, имеет глубокое понимание процесса.
Благодаря этому они могут предоставить опытную информацию и помочь вам оценить, какое оборудование лучше всего подходит для вашей собственности и подходит ли вам аккумуляторная система.
Ваш установщик солнечной энергии также поможет вам заполнить и зарегистрировать разрешения и заявки, которые вам необходимо подать для запуска и запуска вашей системы солнечной энергии. Это особенно важно, потому что ваша коммунальная служба не позволит вам подключить вашу систему к сети без разрешения сертифицированного электрика.
Благодаря опыту вашего установщика солнечной энергии, он также будет иметь четкое представление о финансовых стимулах для солнечной энергии, доступных в вашем регионе, и может даже помочь вам сэкономить больше денег, найдя любые скидки и налоговые льготы, которые могут у вас быть. пропущенный. Наконец, важно отметить, что многие производители оборудования соблюдают свои гарантии только в том случае, если их оборудование устанавливал квалифицированный установщик.
Многие установщики также предлагают дополнительную гарантию на резервное копирование своей работы.
Процесс установки солнечных панелей своими руками можно упростить, выделив шесть основных этапов:
Прежде всего , важно учитывать ваши потребности. Каждый дом уникален, как и каждая семья уникальна. В общем, если вам нужно питать только небольшие устройства, а не весь дом, вам могут подойти солнечные панели, сделанные своими руками. Существует множество различных вариантов того, какой дизайн системы лучше всего подходит для вас. К ним относятся автономные системы (наиболее распространенные для панелей DIY), гибридные сетевые/автономные системы и системы, привязанные к сети.
д.)Оборудование и компоненты, включая панели, можно приобрести с помощью Руководства покупателя EnergySage. Вы можете сравнить модели панелей, аккумуляторов и инверторов по таким характеристикам, как эффективность, гарантии и т. д.
Когда у вас есть необходимое оборудование, чертежи и разрешения, можно приступать к установке оборудования. Для систем крепления на крыше это начинается с установки стеллажей и монтажного оборудования. Для начала отметьте место, где будет установлена ваша система, просверлите места, где будут установлены болты с защелками, загерметизируйте отверстия, вставьте болты с задержками и закрепите на них рельсы. Для систем с наземным креплением шаги аналогичны, только панели будут установлены на уровне земли на стеллажной системе определенного типа.
Первыми элементами, которые необходимо установить, являются солнечные инверторы, которые преобразуют электроэнергию, вырабатываемую солнечными панелями, в полезную электроэнергию.
После того, как они будут установлены с помощью прилагаемых болтов, вам нужно будет подключить заземляющий провод. Это кусок медного провода поперек рельсов, который служит мерой предосторожности от ударов молнии и других неисправностей. После этого вы можете прикрепить свои солнечные батареи к стеллажному оборудованию.
После того, как вы полностью установили панель и систему, обязательно запланируйте проверку в ближайшем к вам местном строительном управлении. Это обеспечит соответствие вашей системы местным постановлениям. После того, как вы пройдете эту проверку, вы можете подать заявку на подключение к сети. Местная коммунальная компания предоставит вам счетчик для регистрации вашего экспорта электроэнергии.
Оттуда включите свою систему после получения надлежащего разрешения и проверьте, как система работает, с помощью приложения для мониторинга солнечной активности.
Одним из преимуществ работы с сертифицированным установщиком солнечных батарей является гарантия, которая предоставляется вместе с их обслуживанием. Производители солнечных панелей предоставляют ряд гарантий, которые гарантируют вам поддержку и покрытие в маловероятном случае проблемы, вызванной необычными обстоятельствами, такими как сильный град или падающие ветки деревьев. Гарантия выходной мощности гарантирует, что производительность панели не упадет ниже указанного уровня в течение срока гарантии (обычно 25 лет). Например, производитель может предоставить гарантию, что пиковая выходная мощность не упадет ниже 85 процентов в течение 25 лет.
Эти гарантии не распространяются на солнечную энергетическую систему, сделанную своими руками, поэтому вы будете нести ответственность за содержание, техническое обслуживание и ремонт вашей солнечной системы. К счастью, сделать еще не так много. По большей части, если вы держите свои панели чистыми от мусора, все будет в порядке.
Вы также можете очистить свои солнечные панели, но убедитесь, что используете правильное оборудование, чтобы не повредить вашу систему. Узнайте больше об общем обслуживании системы солнечных батарей.
Если вы подумываете о сборке солнечной панели своими руками, но все еще беспокоитесь о лучших вариантах, процессе и общей стоимости, ознакомьтесь с несколькими наиболее распространенными вопросами, с которыми мы сталкиваемся при общении с покупателями солнечных батарей:
DIY солнечные панели стоят?
Солнечные панели, сделанные своими руками, могут показаться заманчивыми для установки, но их долгосрочная ценность может быть предметом споров только из-за качества. Как правило, система солнечных панелей должна продолжать генерировать электроэнергию в течение 25–35 лет, поэтому важно инвестировать в качественное оборудование и авторитетного установщика.
Если вы покупаете комплект домашней солнечной панели у розничного продавца, вы можете платить меньше за ватт, но вы не получите такой же эффективности или качества, которые обычно предлагают профессиональные установщики со своей продукцией.
Вы также, вероятно, откажетесь от каких-либо гарантий, которые поставляются с вашей системой солнечных батарей, поскольку гарантии часто применяются только в том случае, если система установлена сертифицированным установщиком. Также важно отметить, что, если вам все еще нужно полагаться на какую-то электроэнергию и оставаться подключенным к сети, солнечные панели, сделанные своими руками, как правило, не стоят того. Их лучше всего использовать для небольших автономных приложений, таких как RV, где солнечный генератор или батарея солнечных батарей могут обеспечить вас энергией, когда у вас нет доступа в противном случае.
Вам нужно быть электриком, чтобы установить солнечные батареи?
Вам не нужно быть электриком, чтобы установить солнечные панели.
Если вы решите пойти по пути «сделай сам», это, безусловно, не является незаконным. Однако, когда дело доходит до установки дорогостоящей электрической системы на вашем участке, мы рекомендуем полагаться на профессионалов с техническими ноу-хау — их опыт бесценен и может иметь огромное значение для общего качества и производительности вашей системы. Кроме того, установщики солнечных батарей помогут вам заполнить разрешения и подать важные документы, о которых вы могли бы и не знать, что они необходимы.
Сколько стоят солнечные панели своими руками?
Вы можете найти надежные самодельные солнечные панели в розничных магазинах, таких как Home Depot, или у таких производителей, как Grape Solar, по цене от 6000 до 11 000 долларов, в зависимости от размера вашей системы. Для более дешевых вариантов некоторые производители продают солнечные панели DIY на Amazon по цене от 1600 до 2500 долларов. Вы можете рассчитывать на дополнительные расходы, если хотите установить солнечную батарею и систему контроллера заряда в рамках своего проекта «сделай сам».
Если вы заинтересованы в экономии денег и переходе на экологически чистый источник энергии, но не готовы брать на себя обязательства по установке солнечной энергии, рассмотрите возможность регистрации в программе Community Solar. Абоненты общественных солнечных батарей обычно экономят от 10 до 20 процентов на своих расходах на электроэнергию в течение года
Если вы колеблетесь между созданием солнечной системы своими руками или наймом специалиста по установке солнечных батарей, предварительная оценка установки может помочь вам в процессе принятия решения. С помощью нашего солнечного калькулятора вы можете увидеть предварительные затраты и оценки долгосрочной экономии в зависимости от вашего местоположения и типа крыши, чтобы определить, является ли солнечная установка лучшим выбором для вас. Если вы хотите получить расценки от местных подрядчиков уже сегодня, обязательно ознакомьтесь с платформой сравнения расценок на EnergySage Marketplace.
Solar Wholesale упростил процесс DIY Solar. Комплекты Solar in a box были разработаны, чтобы сэкономить ваше время и деньги в хозяйственном магазине. Все компоненты, необходимые для установки солнечных батарей, будут включены в комплект, от сверл до меловой линии. Чтобы убедиться, что вы покупаете идеальный набор для самостоятельной сборки, каждый проект разрабатывается индивидуально для вашего дома и потребностей в энергии. Если вы можете следовать рецепту, вы можете установить свою собственную солнечную батарею.
Монокристаллические, черные на черных солнечных панелях
Полная система стеллажей со всем оборудованием
Проводка, переключатели и все другие необходимые компоненты
.
Документы, необходимые для перехода на солнечную энергию
Входит во все наборы «Сделай сам»
youtube.com/embed/D3byOL6K3cw?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Нужны ли мне батареи?
В большинстве коммунальных служб установка батарей не требуется.
Есть ли гарантия, если я установлю свою собственную систему?
Да. Гарантии производителя остаются в силе, даже если вы устанавливаете собственную систему.
Какова средняя окупаемость инвестиций для ваших DIY-клиентов?
С текущими налоговыми льготами для перехода на солнечную энергию средняя окупаемость инвестиций наших клиентов, работающих с солнечными батареями своими руками, составляет менее 5 лет.
Есть ли у вас доступное финансирование?
Да! У нас есть несколько различных вариантов финансирования вашей солнечной системы.
Могу ли я установить собственную солнечную батарею?
Мы помогли людям на всех этапах жизни с самым разным опытом успешно установить свои солнечные батареи. Мы считаем, что любой физически дееспособный человек может установить собственную солнечную батарею.
Сколько стоит солнечная энергия?
Зависит от ваших конкретных потребностей и системных требований. Свяжитесь с нами сегодня для бесплатной цитаты!
Что делать, если я не хочу устанавливать собственную солнечную батарею после того, как купил набор для самостоятельной сборки солнечной батареи?
Не беспокойтесь. Мы можем связать вас с одним из наших проверенных и утвержденных установщиков, чтобы забрать проект там, где вы его оставили, и довести его до финишной черты.
Просто заполните форму ниже и получите бесплатное предложение в течение одного рабочего дня
Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.
Имя *
Первые
Last
Email *
Phone Number *
Address *
Address Line 1
City
AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyomingState
Почтовый индекс
Где вы хотите установить солнечную батарею? *
Откуда вы узнали о нас? Выберите один….GoogleJerryRigEverythingNik & LivReese — Frugal RepairYouTubeFacebookInstagramDIY ClassReferralOther
Пожалуйста, загрузите свой точный счет за коммунальные услуги, чтобы получить точный счет.
